ЖК-монитор
Apple LED Cinema Display


Современные устройства компании Apple привлекают внимание как совершенными формам, так и впечатляющими техническими характеристиками. Монитор LED Cinema Display не является исключением, но, впрочем, как и вся продукция Apple, несет на себе отпечаток присущей надкушенному яблоку идеологии.

Содержание:

Комплект поставки, технические характеристики и цена

Тип матрицыIPS со светодиодной подсветкой
Диагональ685,8 мм (27 дюймов)
Отношение сторон16:9
Разрешение2560×1440 пикселей
Яркость375 кд/м²
Контрастность1000:1
Углы обзора178° (гор.) и 178° (верт.)
Время отклика12 мс
Количество отображаемых цветов16,7 млн.
Интерфейсы
  • DisplayPort (разъем mini DisplayPort на кабеле, видео и звук)
  • USB 2.0 (разъем типа A на кабеле, разветвитель на 3 порта, камера iSight, микрофон, встроенные громкоговорители)
  • MagSafe (до 85 Вт для зарядки MacBook)
Совместимые видеосигналыДо 2560×1440 пикселей
Акустическая системаВстроенные громкоговорители 2.1, 49 Вт максимум
Особенности
  • Алюминиевый корпус
  • Неразъемный интерфейсный кабель
  • Разветвитель на 3 порта USB 2.0
  • Встроенные камера iSight и микрофон
  • Датчик внешней освещенности
  • Разъем для замка Кенсингтона
  • Регулировка подставки: наклон 5° вперед и 25° назад
Размеры (Ш×В×Г)651,7×488,1×208,13 мм (с подставкой)
Масса10,7 кг
Потребляемая мощностьМаксимум 250 Вт при зарядке MacBook Pro,
не более 1 Вт в режиме ожидания
Напряжение питания100-240 В, 50-60 Гц
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) Н/Д(0)
Ссылка на сайт производителяwww.apple.com
Отчет MonInfo
Комплект поставки
  • Монитор на подставке
  • Кабель питания
  • Руководство пользователя
  • Салфетка

Внешний вид

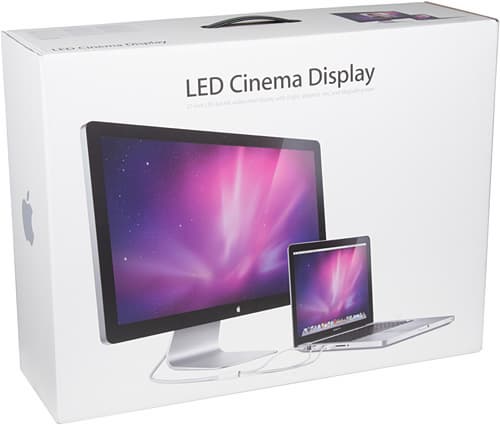

Монитор упакован в большую коробку с пластиковой ручкой, на которой в графическом виде потребителю демонстрируется руководство к действию — купил MacBook, купи к нему и большого брата.

ЖК-монитор Apple LED Cinema Display, Коробка

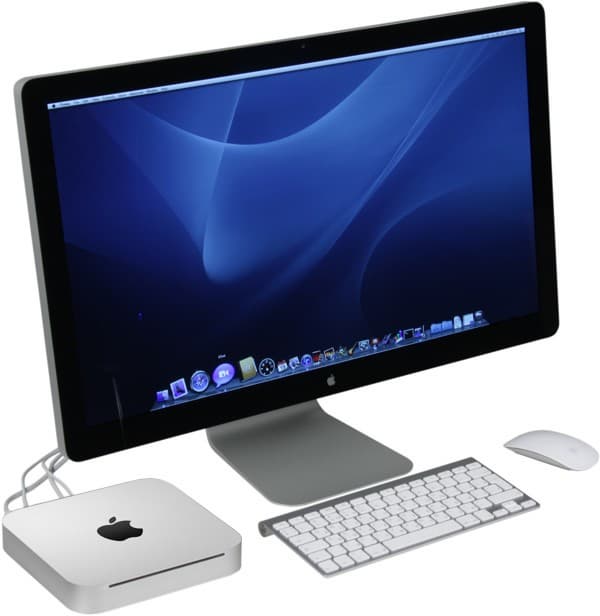

Кроме этой большой коробки нам еще досталась фирменная сумка-рюкзак с несколькими коробочками, из которых мы достали Mac mini, беспроводные клавиатуру и мышь, и не стали доставать беспроводную сенсорную панельку Magic Trackpad (все это, разумеется, в комплект поставки Apple LED Cinema Display не входит, и было нам предоставлено для тестов монитора). Путем несложных и недолгих манипуляций (большую часть времени заняли поиски кнопки включения на клавиатуре) все это было друг с другом соединено по проводам и без них, в итоге некоторое время монитор провел в типичном для него окружении.

ЖК-монитор Apple LED Cinema Display

Корпус монитора и монолитная подставка изготовлены из алюминиевого сплава и имеют матовую анодированную поверхность. Экран и черная рамка вокруг него прикрыты стеклянной зеркально-гладкой панелью устойчивой к появлению царапин и не сильно притягивающей пыль. Сама матрица тоже зеркально-гладкая, но высокоэффективный фильтр хорошо поглощает блики. Точечные источники света, находящиеся за спиной пользователя, конечно, отражаются, но экранный двойник себя любимого работе не мешает.

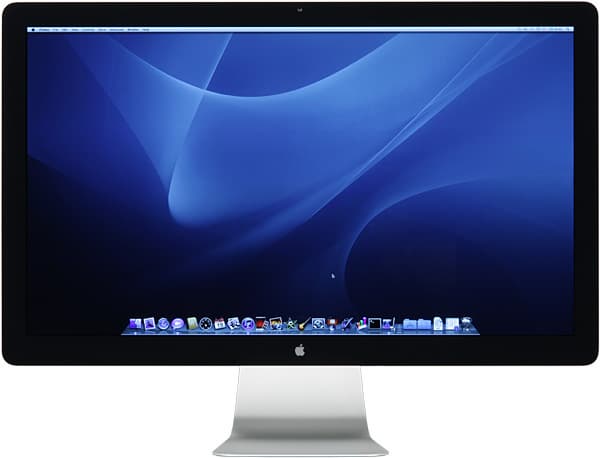

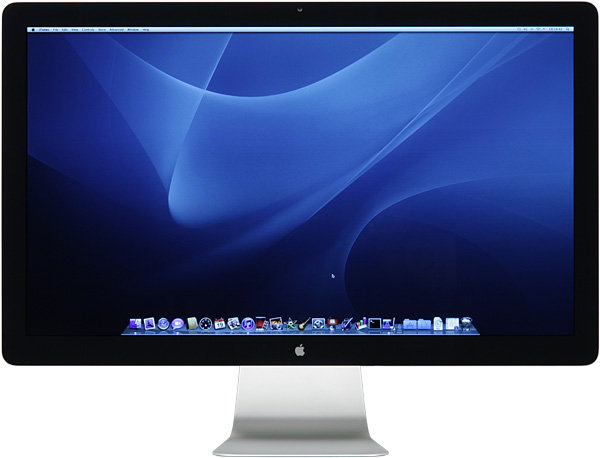

ЖК-монитор Apple LED Cinema Display, вид спереди

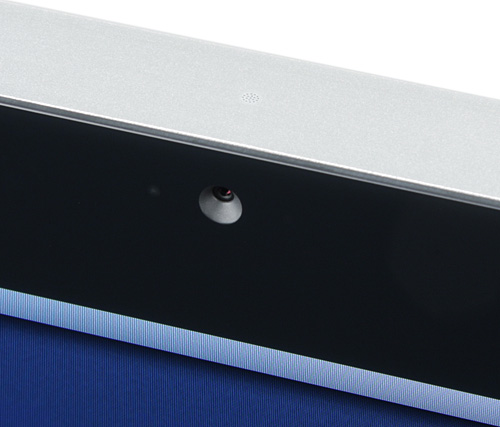

Кнопок управления нет, кнопки выключения нет, индикатора состояния нет, даже яблоки спереди и сзади не светятся Глубокое разочарование :(. Зато есть: видеокамера (справа от нее ее индикатор активности), глазок датчика освещенности, едва заметные дырочки, за которыми находится микрофон,

ЖК-монитор Apple LED Cinema Display, iSight

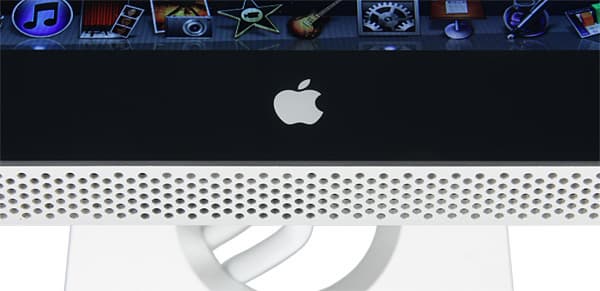

стереофонические громкоговорители, звук от которых идет из решетки на нижнем торце,

ЖК-монитор Apple LED Cinema Display

помогает им низкочастотный (назвать его сабфувером сложно) громкоговоритель, чья решетка находится на задней панели, и три USB-порта встроенного разветвителя, также выходящие на заднюю панель.

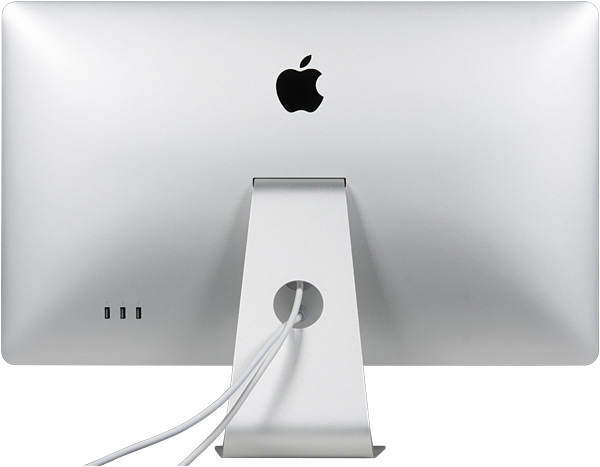

ЖК-монитор Apple LED Cinema Display, вид сзади

Заглянем за стойку подставки:

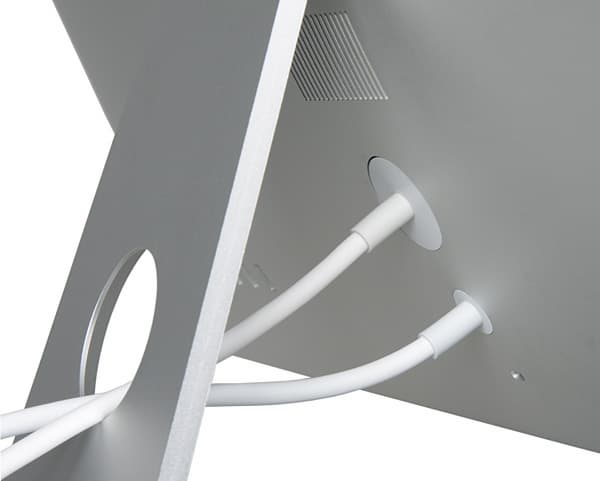

ЖК-монитор Apple LED Cinema Display, вид сзади

Там мы обнаружим упомянутую выше решетку, разъем питания (комплектный кабель оснащен круглой заглушкой, но при необходимости можно использовать и обычный кабель с трехштырьковым разъемом), выходящий из корпуса неразъемный многоцелевой интерфейсный кабель и разъем для замка Кенсингтона. Круглое отверстие в стойке поможет собрать отходящие кабели в аккуратный пучок. На подошву стойки наклеена П-образная накладка из твердого пластика, благодаря наличию которой монитор без особого труда перемещается по гладким поверхностям, при этом их не царапая. Основание подставки не очень большое по площади и плоское, что повышает эффективность использования рабочей площади стола. Стоит монитор на подставке устойчиво и от толчков не раскачивается. Слегка подпружиненный шарнир подставки позволяет немного наклонять блок экрана вперед и больше — назад.

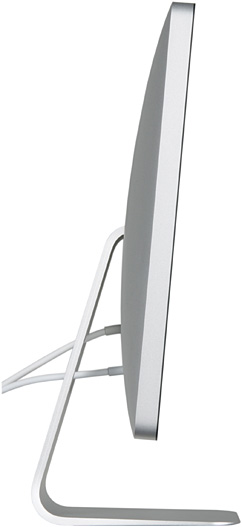

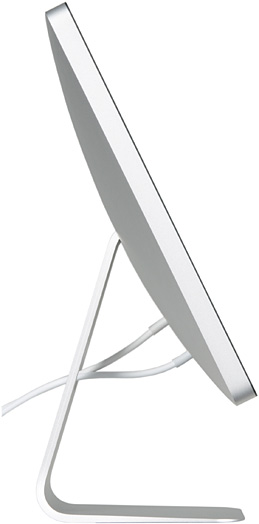

ЖК-монитор Apple LED Cinema Display, подставка   ЖК-монитор Apple LED Cinema Display, подставка

Экран наклоняется от минимального усилия и четко фиксируется на нужном пользователю угле наклона. Судя по информации от производителя, эту подставку можно поменять на площадку с четырьмя отверстиями, расположенными по углам квадрата со стороной 100 мм, что позволит закрепить монитор на альтернативном VESA-совместимом кронштейне. При работе монитора на максимальной яркости его корпус заметно греется, но не настолько, чтобы вызывать какие-либо опасения.

Коммутация

Недлинный интерфейсный кабель на конце разветвляется на три хвостика, которые оканчиваются разъемами-вилками mini DisplayPort и USB типа A, а также разъемом MagSafe. От последнего можно заряжать ноутбуки MacBook (отдача до 85 Вт). Интерфейс DisplayPort способен принимать как видео- так и аудиоданные, а единственный порт USB обслуживает сразу четыре устройства: разветвитель на 3 порта, камеру iSight, микрофон и встроенные громкоговорители. Монитор автоматически включается при подаче видеосигнала, и отключается, когда сигнал пропадает. Вся встроенная в монитор периферия готова к использованию при подключении к Mac-у с современной Mac OS на борту. При этом громкоговорители, доступные по DisplayPort и по USB, видятся как два разных устройства, при выборе первого никаких регулировок нет (громкость фиксируется на среднем уровне), при выборе аудиоустройства USB доступны регулировки громкости (на панели свойств и кнопками клавиатуры) и стереобаланса.

Звук для встроенных в монитор громкоговорителей очень хороший. Частоты есть от высокочастотного до среднего низкочастотного диапазона, стереоэффект присутствует, искажения незначительные и только на самой высокой громкости проявляются резонансы корпуса. Громкости достаточно для озвучивания небольшого помещения, а не только для индивидуального просмотра кино в непосредственной близости от экрана. Тем не менее, для долговременного прослушивания музыки встроенная акустика не очень подходит, так как ей не выдержать конкуренции с внешней и даже не очень дорогой системой.

Яркость монитора регулируется функциональными кнопками на клавиатуре и из панели свойств. Для коррекции цветопередачи нужно активировать цветовой профиль (в списке у нас оказалось два), который можно создать самому и безо всяких приборов с помощью программного «мастера», состоящего из нескольких этапов. На каждом этапе пользователь выполняет коррекцию яркости и цветопередачи в точке на шкале серого, постепенно приводя гамма-кривую к степенной зависимости с показателем 2,2 и добиваясь нейтрально-серого оттенка на шкале серого.

Так как наш аппаратно-программный комплекс рассчитан на работу с ОС семейства Windows, то разобравшись с функционированием связки LED Cinema Display — Mac OS, мы отключили Mac mini и убрали его, мышь и изящную клавиатуру обратно в свои коробочки. При подключении тестируемого монитора к PC с видеокартой AMD Radeon HD 6850 и ОС Windows XP на борту он включился, в системе нашлось стандартное USB-аудио устройство, которое можно было использовать как аудиовыход по умолчанию (впрочем, аудиовыход через DisplayPort так и не заработал) и даже на мониторе появилось изображение, но яркость подсветки установилась на минимум, на такой, при котором ни работать, ни тестировать невозможно. При этом работала автоматическая подстройка яркости, но в странном режиме — только при прямой засветке датчика освещенности яркой лампой яркость подсветки начинала увеличивать.

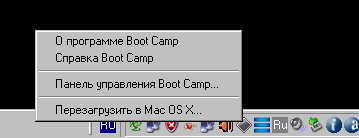

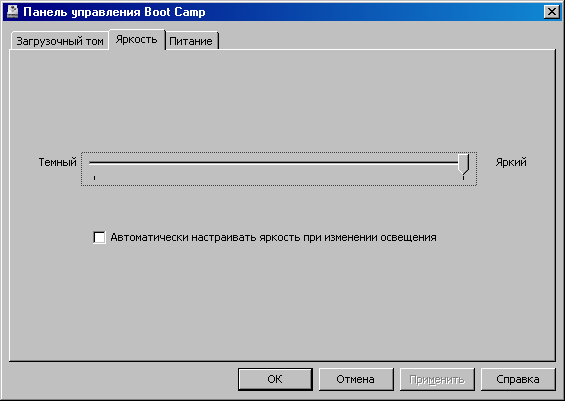

Выход из этой ситуации нашелся в виде ПО Boot Camp, которое обнаружилось на DVD из комплекта Mac mini. После установки Boot Camp и обновления к нему в трее появился серый ромбик, позволяющий вызывать панель управления с тремя закладками, на второй из которых была найдена так нужная нам регулировка яркости.

ЖК-монитор Apple LED Cinema Display, Boot Camp   ЖК-монитор Apple LED Cinema Display, Boot Camp

Заметим, что после установки Boot Camp также появилась возможность использовать встроенную видеокамеру и микрофон (хотя, может микрофон работал и до этого). Качества микрофона и видеокамеры оказалось вполне достаточно для удаленного общения. На большее они вряд ли претендуют. Кстати, автоматическая подстройка яркости стала работать адекватно — в освещенном помещении уже не выводила яркость монитора на минимальное значение.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

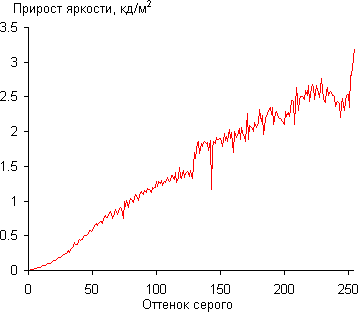

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

ЖК-монитор Apple LED Cinema Display, Gamma

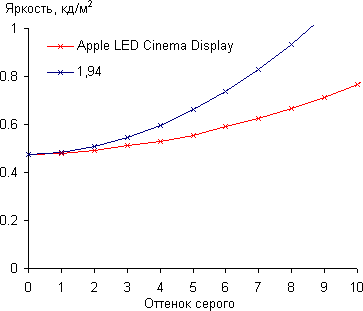

Рост прироста яркости в целом равномерный, и каждый следующий оттенок значимо ярче предыдущего, начиная от черного:

ЖК-монитор Apple LED Cinema Display, Gamma

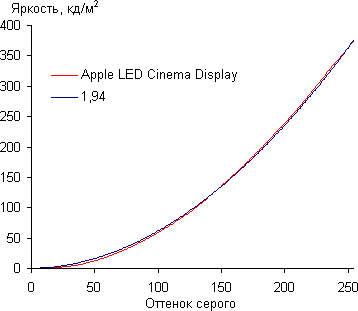

Аппроксимация полученной гамма-кривой дала показатель 1,94, что немного ниже стандартного значения в 2,2, т. е. по умолчанию монитор показывает немного светлее. При этом аппроксимирующая показательная функция чуть-чуть отклоняется от реальной гамма-кривой:

ЖК-монитор Apple LED Cinema Display, Gamma

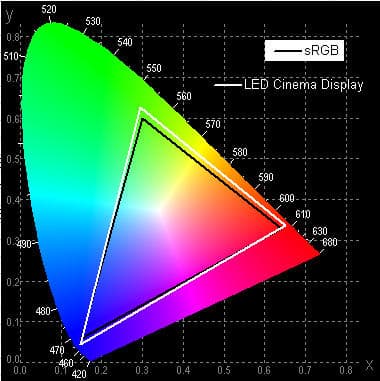

Для оценки качества цветопередачи мы использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1). Цветовой охват близок к sRGB:

ЖК-монитор Apple LED Cinema Display, Gamut

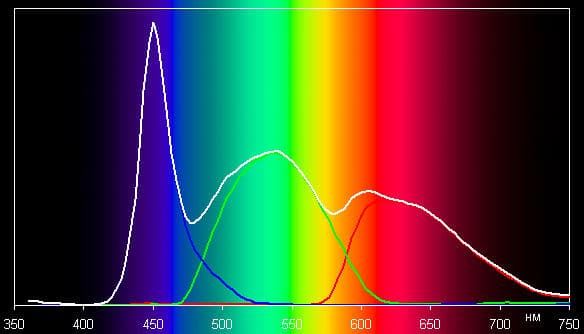

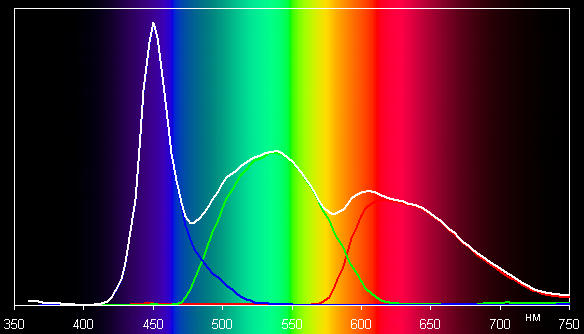

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

ЖК-монитор Apple LED Cinema Display, Spectrum

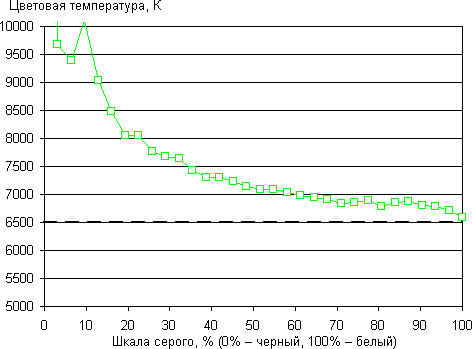

Компоненты основных цветов имеют характерный для устройств со светодиодными источниками света унимодальный вид. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела параметр ΔE:

ЖК-монитор Apple LED Cinema Display, CCT

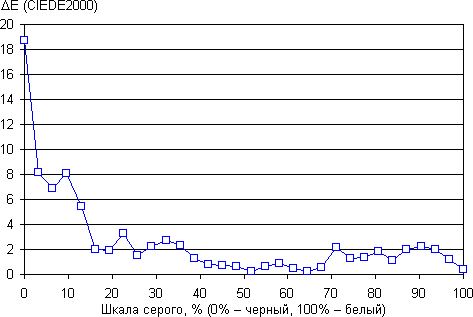

ЖК-монитор Apple LED Cinema Display, DE

Видно, что точка белого близка к стандартным 6500 К, а ΔE на большей части шкалы серого не превышает трех. (Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая.) Однако по мере продвижения от белого к черному цвета немного уплывают «холодную» область. Тем не менее, в целом, качество цветопередачи достаточно хорошее и без дополнительной калибровки, чтобы использовать этот монитор для непрофессиональной работы с графикой в состоянии «прямо из коробки».

Измерение равномерности черного и белого полей, яркости и энергопотребления

При измерении равномерности белого и черного полей датчик яркости последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,48 кд/м² −10,6 15,8
Яркость белого поля 366 кд/м² −4,2 4,9
Контрастность 769:1 −15,0 11,1

Аппаратные измерения показали очень хорошую равномерность белого поля. Равномерность черного поля и контрастности также заслуживают только положительной оценки. Визуально ни на черном, ни тем более на белом поле нет какой-либо заметной неравномерности. Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Значение настройки Яркость Яркость, кд/м² Потребление электроэнергии, Вт
100 377 100
80 201 64
60 108 45
40 57 39
20 25 32
0 2,6 30

В режиме ожидание монитор потребляет 0,8 Вт.

При уменьшении яркости меняется только яркость подсветки, т. е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в очень широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На пониженной яркости мерцание подсветки не видно. Видимо, управление яркостью светодиодной подсветки реализовано без использования традиционной широтно-импульсной модуляции. Графики ниже демонстрирую зависимость яркости от времени при различных значениях настройки Яркость в окне 4 мс(!):

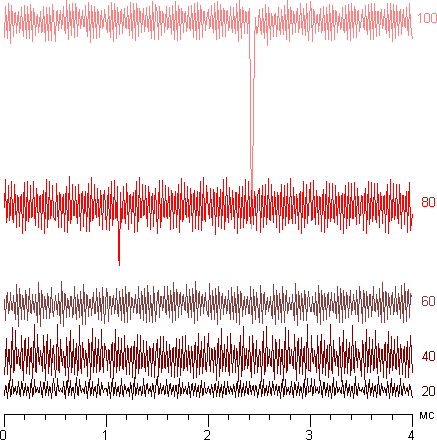

ЖК-монитор Apple LED Cinema Display, Подсветка

Различимая на графиках высокочастотная модуляция с небольшой амплитудой и периодические узкие провалы яркости никак не могут вызывать видимое мерцание подсветки.

Определение времени отклика и задержки вывода

Время отклика при переходе черный-белый-черный равно 12,2 мс (6,0 мс вкл. + 6,2 мс выкл.). Переходы между полутонами происходят в среднем за 19,9 мс в сумме. Никакого разгона матрицы нет.

Задержка вывода изображения относительно ЭЛТ-монитора равна примерно четырем миллисекундам. Задержка с таким значением практически не ощутима.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях. Так как свойства IPS-матрицы симметричны относительно вертикальной и горизонтальной осей, то для экономии времени измерения проводились только при отклонении вверх, вверх и вправо по диагонали и вправо, но для наглядности и удобства сравнения графики были достроены симметричным отражением кривых относительно вертикальной оси.

ЖК-монитор Apple LED Cinema Display, В вертикальной плоскости ЖК-монитор Apple LED Cinema Display, В горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор Apple LED Cinema Display, По диагонали ЖК-монитор Apple LED Cinema Display, Яркость черного поля
По диагонали


Яркость черного поля


ЖК-монитор Apple LED Cinema Display, Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное 36
Горизонтальное 44
Диагональное 42

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 20° отклонения от перпендикуляра к экрану. Если сидеть от экрана на расстоянии 60—70 см, то черное поле по углам уже будет заметно светлее, чем в центре. Контрастность в диапазоне углов ±82° для двух направлений значительно превышает 10:1 и только при отклонении по диагонали приближается к отметке 10:1, но так и не пересекает ее.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в отклонение ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор Apple LED Cinema Display, Color ShiftЖК-монитор Apple LED Cinema Display, Color Shift

ЖК-монитор Apple LED Cinema Display, Color Shift

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3. Из графиков следует, что при отклонении по вертикали и по горизонтали на уровне 45° ΔE меньше 3, но при отклонении по диагонали ΔE для синего поля немного превосходит эту отметку. На графике ниже показано относительное изменение интенсивности первичных цветов для синего поля:

ЖК-монитор Apple LED Cinema Display, Color Shift, Blue

Основная тенденция — чем больше отклонение, тем больше красной компоненты и меньше синей. В целом, по характеру изменения изображения при отклонении от перпендикуляра к экрану матрицу этого монитора можно отнести к типичному представителю современных матриц типа IPS.

Выводы

Дизайн и дополнительная функциональность в виде встроенной периферии и зарядки для MacBook несомненно можно записать в достоинства. Однако интереснее определись видовую принадлежность этот устройства. Что это, дорогая и красивая игрушка или профессиональный инструмент? Скорее первое, так как при высоком качестве изображения для точной работы с цветом все-таки не хватает потенциала в виде запаса по цветовому охвату и поддержки продвинутой калибровки. Тем не менее, монитор идеально подходит для просмотра кино (Cinema в названии свидетельствует, что производитель с этим согласен), общения по Сети (встроенная видеокамера и микрофон), работы в офисных программах (высокое разрешение) с фоновым прослушиванием музыки (встроенная акустика), для игр (не самая медленная матрица и низкая задержка вывода) и т. д. и т. п. При этом монитор можно подключать как к стационарным Mac-ам (Mac mini и Mac Pro), так и к MacBook-ам, для вторых из монитора получается отличная док-станция. Отметим, что без существенного ограничения в функциональности использовать монитор можно из-под альтернативной ОС в виде Windows.

Достоинства:

  • Отличное качество изображения
  • Великолепный дизайн и хорошая эргономичность
  • Регулировка яркости подсветки в широких пределах
  • Отсутствие мерцания подсветки при понижении ее яркости
  • Встроенные громкоговорители, микрофон, видеокамера и разветвитель на 3 порта USB
  • Хорошее качество встроенной акустической системы
  • Разъем MagSafe для зарядки MacBook

Недостатки:

  • Один видеовход
  • Несъемный интерфейсный кабель

Мы считаем, что монитор Apple LED Cinema Display заслуживает награду за уникальный дизайн.
