Игровая материнская плата MSI Z97 Gaming 7


Несколько новых материнских плат компании MSI на чипсетах Intel Z97 мы уже рассмотрели, а в этой статье обратим внимание еще на одну новинку — материнскую плату MSI Z97 Gaming 7 на чипсете Intel Z97, которая, хотя и относится к игровой серии плат MSI, на наш взгляд, может позиционироваться и как игровая, и как оверклокерская плата.

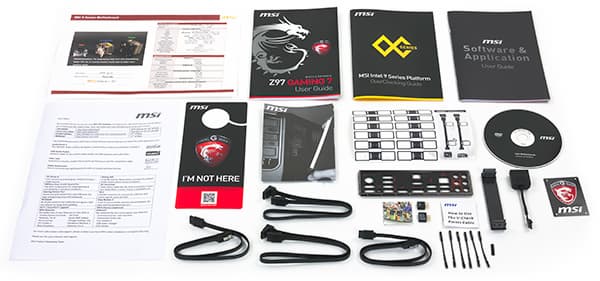

Комплектация и упаковка

Комплектация платы MSI Z97 Gaming 7 довольно скромная. Кроме самой платы в картонной коробке поставляется инструкция пользователя (только на английском языке), отдельная инструкция по разгону (опять-таки на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), заглушка задней панели платы, мостик SLI, специальный переходник с MOLEX-разъема на разъем питания аудиотракта (Audio Power Adapter), а также V-Check Cable x6 — наборный кабель из шести отдельных проводков, которые подключаются к контрольным измерительным точкам (V-Check) на плате и предназначены для упрощения процесса измерения напряжений в контрольных точках.

Конфигурация и особенности платы

Сводная таблица характеристик платы MSI Z97 Gaming 7 приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Haswell, Haswell Refresh, Broadwell
Процессорный разъем
LGA1150
Чипсет
Intel Z97
Память
4 × DDR3 (до 32 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Qualcomm Atheros Killer E2205 (гигабитный контроллер)
Слоты расширения
3 × PCI Express 3.0 x16
4 × PCI Express 2.0 x1
1 × M.2
SATA-разъемы
6 × SATA 6 Гбит/с (чипсет)
2 × SATA 6 Гбит/с (ASMedia ASM1061)
USB-порты
4 × USB 3.0 (чипсет)
6 × USB 2.0 (чипсет)
4 × USB 3.0 (ASMedia ASM1074)
2 × USB 3.0 (ASMedia ASM1042)

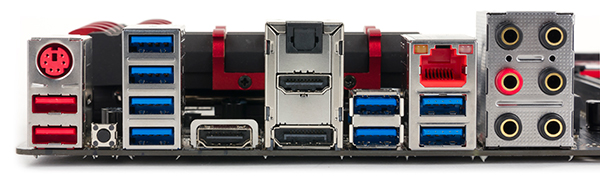

Разъемы на задней панели
2× HDMI
1 × DisplayPort
8 × USB 3.0
2 × USB 2.0
1 × RJ-45
1 × S/PDIF (оптический, выход)
6 × аудиоразъемов типа миниджек
1 × PS/2
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
8 × SATA 6 Гбит/с
5 × разъемов для подключения 4-контактных вентиляторов
1 × разъем для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
Форм-фактор
ATX (305×244 мм)

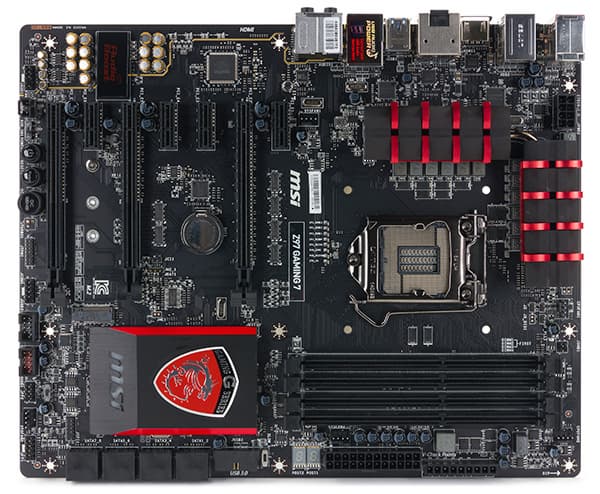

Форм-фактор

Плата MSI Z97 Gaming 7 выполнена в форм-факторе ATX (305×244 мм), а для ее монтажа в корпус предусмотрены 9 стандартных отверстий.

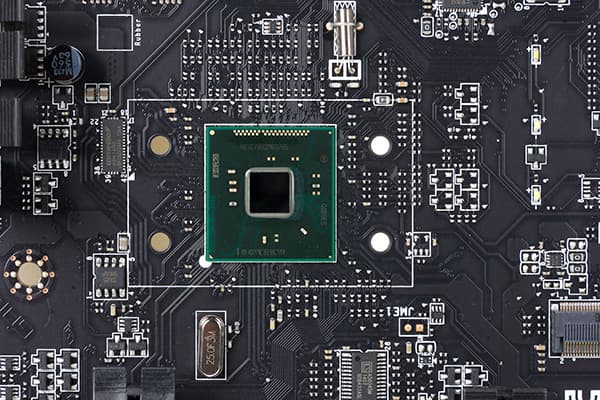

Чипсет и процессорный разъем

Плата MSI Z97 Gaming 7 основана на топовом чипсете Intel Z97 и, естественно, поддерживает процессоры Intel Core четвертого поколения (кодовое наименование Haswell), обновленные процессоры Intel Core четвертого поколения (кодовое наименование Haswell Refresh) с разъемом LGA1150, а также будет поддерживать и процессоры Intel Core пятого поколения (кодовое наименование Broadwell), которые появятся в начале следующего года.


Память

Для установки модулей памяти на плате предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей). Отметим также, что плата поддерживает память с XMP-профилями.


Слоты расширения

Для установки видеокарт и плат расширения на плате MSI Z97 Gaming 7 имеется три слота с форм-фактором PCI Express 3.0 x16 и четыре слота PCI Express 2.0 x1.

Слоты с форм-фактором PCI Express 3.0 x16 выполнены с использованием 16 портов PCI Express 3.0 процессора Haswell, которые, с использованием мультиплексоров/демультиплексоров ASMedia ASM1480, группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8, либо в один порт PCI Express 3.0 x8 и два порта PCI Express 3.0 x4. То есть, если задействуется только один (первый от процессора) слот с форм-фактором PCI Express 3.0 x16, то он будет работать на скорости x16; если используются два (первый и второй) слота, то они будут функционировать на скорости x8, ну а когда используются одновременно три слота, то первый слот будет работать на скорости x8, а второй и третий — на скоростях x4.

При установке двух или трех дискретных видеокарт поддерживаются технологии NVIDIA SLI и AMD CrossFireX.

Четыре слота PCI Express 2.0 x1 реализован с использованием четырех портов PCI Express 2.0 чипсета Intel Z97.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z97 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеется порт DisplayPort 1.2 (максимальное разрешение 4096×2160@24 Гц) и два порта HDMI 1.4 (максимальное разрешение 4096×2160@24 Гц).

SATA-порты и разъем M.2

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности восемь портов SATA 6 Гбит/с. Шесть портов SATA 6 Гбит/с реализованы на базе интегрированного в чипсет контроллера и, естественно, поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

Еще два отдельных порта SATA 6 Гбит/с реализованы на базе дополнительного двухпортового контроллера ASMedia ASM1061.

Также на плате имеется и разъем M.2, поддержка которого реализована на уровне чипсета Intel Z97. Этот разъем имеет ключ типа M и поддерживает установку модулей M.2 SATA и M.2 PCIe c длиной 42, 60 и 80 мм. Для реализации разъема M.2 задействуется два порта PСI Express 2.0 и два порта SATA 6 Гбит/с. Отметим, что разъем M.2 разделяем с двумя чипсетными портами SATA 6 Гбит/с.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено в совокупности десять портов USB 3.0 и шесть портов USB 2.0. Четыре порта USB 3.0 и шесть портов USB 2.0 реализованы на базе интегрированного в чипсет контроллера (всего чипсет Intel Z97 поддерживает до 14 портов USB из которых до 6 портов могут быть портами USB 3.0). Причем из этих портов два порта USB 2.0 и два порта USB 3.0 выведены на заднюю панель платы, а для подключения остальных портов на плате предусмотрены соответствующие разъемы (два разъема для портов USB 2.0 и один разъем для портов USB 3.0).

Еще два порта USB 3.0, выведенные на заднюю панель платы, реализованы на базе двухпортового USB 3.0 контроллера ASMedia ASM1042 с интерфейсом PCI Express 2.0 x1.

Ну а оставшиеся четыре порта USB 3.0, которые так же выведены на заднюю панель платы, реализованы на базе USB-хаба ASMedia ASM1074. Этот хаб подключен к одному чипсетному порту USB 3.0 и дает на выходе четыре порта USB 3.0.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате MSI Z97 Gaming 7 реализован гигабитный интерфейс на базе контроллера Qualcomm Atheros Killer E2205, который оптимизирован именно для для онлайн игр и онлайн контента (видео, аудио и т.п.). Данный контроллер позволяет динамически подстраиваться под интернет траффик и обеспечивать минимальные задержки в сетевых играх. Кроме того, имеется возможность устанавливать приоритеты для сетевых приложений.

Как это работает

Если посчитать количество контроллеров, разъемов и слотов, использующих порты PCI Express 2.0 чипсета Intel Z97, то получится следующая картина. Для четырех слотов PCI Express 2.0 x1 требуется в совокупности четыре порта PCI Express 2.0. Еще один порт PCI Express 2.0 задействует сетевой контроллер. Кроме того, один USB 3.0 контроллер ASMedia ASM1042 и дополнительный SATA-контроллер ASMedia ASM1061 — это еще два порта PCI Express 2.0. Далее, под разъем M.2 требуется еще два порта PCI Express 2.0. В результате получаем, что всего требуется 9 портов PCI Express 2.0. Но в чипсете Intel Z97 общее количество портов PCI Express 2.0 не может превышать восьми (от шести до восьми портов PCI Express 2.0 с учетом технологии Flexible I/O).

Далее, напомним, что в чипсете Intel Z97 может быть суммарно только 18 высокоскоростных портов ввода/вывода (PCI Express 2.0, SATA, USB 3.0) из которых 14 портов строго фиксировано: это четыре порта USB 3.0, шесть портов PCI Express 2.0 и четыре порта SATA 6 Гбит/с. А вот еще четыре порта можно переконфигурировать (технология Flexible I/O): два из них могут работать либо как USB 3.0, либо как PCI Express 2.0, а еще два других — как PCI Express 2.0 или SATA 6 Гбит/с. При этом общее количество портов PCI Express 2.0 не может превышать восьми.

Ну а теперь, с учетом сказанного, давайте попробуем разобраться, как удалось реализовать такое большое количество высокоскоростных портов на плате MSI Z97 Gaming 7.

Прежде всего, для увеличения портов PCI Express 2.0 на плате применяется дополнительный коммутатор ASMedia ASM1184e на пять портов PCI Express 2.0. То есть, используя на входе один порт PCI Express 2.0, коммутатор ASMedia ASM1184e предоставляет на выходе еще четыре порта PCI Express 2.0. Таким образом, с учетом коммутатора ASMedia ASM1184e получаем, что на плате имеется 11 (7+4) портов PCI Express 2.0, то есть, понятно, что портов PCI Express 2.0 вполне достаточно для реализации всех слотов и контроллеров.

Далее, в руководстве пользователя говорится, что разъем M.2 разделяем с двумя чипсетными портами SATA 6 Гбит/с, то есть, если задействуется разъем M.2, то два из шести чипсетных портов SATA 6 Гбит/с будут недоступны.

Ну а теперь рассмотрим, каким образом реализуется правило 18 высокоскоростных портов на плате MSI Z97 Gaming 7.

Точной схемы подключения всех контроллеров и слотов к чипсету Intel Z97 компания MSI не приводит в документации на плату, однако, как вариант, можно предположить следующую схему подключения:

В предлагаемой схеме количество высокоскоростных портов ввода/вывода чипсета составляет 17. Действительно, это 5 портов USB 3.0, 6 портов SATA 6 Гбит/с и 6 портов PCI Express 2.0. Причем в данной схеме даже нет необходимости в переконфигурировании высокоскоростных портов в соответствии с технологией Flexible I/O.

Еще раз подчеркнем, что изображенная схема — это лишь наше предположение и в реальности все может быть несколько иначе.

Дополнительные особенности

Если говорить о дополнительных особенностях платы MSI Z97 Gaming 7, то стоит отметить наличие кнопок включения питания и перезагрузки на самой плате. Кроме того, на задней панели платы расположена кнопка Clear CMOS.

Имеется на плате и кнопки OC Genie, предназначенная для автоматического разгона системы. При ее нажатии в выключенном состоянии системы при загрузке произойдет автоматический разгон процессора. В качестве примера укажем, что с помощью кнопки OC Genie процессор Intel Core i7-4770K разгоняется до частоты 4,0 ГГц.

Также на плате присутствует специфический для экстремального разгона переключатель Slow Mode Booting. Этот переключатель известен также под названием LN2 и в позиции Enable приводит к тому, что система загружается при нормальной частоте процессора и только после этого частота повышается.

Есть и такой переключатель, как Multi BIOS Switch. На плате имеется две микросхемы BIOS и переключатель Multi BIOS Switch позволяет выбрать, с какой именно микросхемы загружать систему.

Ну и последний переключатель, о котором стоит упомянуть, это Audio Power Switch, который дополнен специальным разъемом питания аудиотракта, подключаемым через переходник к периферйному разъему блока питания.

Судя по описанию, данный переключатель определяет режим питания (Direct Power или Onboard Power) аудиотракта. Onboard Power — это традиционный режим (в этом режиме не требуется подключение дополнительного питания к аудиотракту), а в режиме Direct Power используется дополнительное питание, что, по заявлению производителя, «способствует более мощному и чистому звуку».

Также отметим, что на плате MSI Z97 Gaming 7 имеется и расширенный индикатор POST-кодов, который позволяет производить диагностику системы при ее загрузке.

Еще одна особенность платы, которая ориентирована на разгон, это наличие колодки V-Check из девяти точек для контроля напряжений.

Как и на всех платах игровой серии MSI, на плате MSI Z97 Gaming 7 имеются разъем PS/2 и два порта USB 2.0 рядом с ним, выделенные красным цветом. Эти разъемы предназначены для подключения мышки и клавиатуры и называются Gaming Device Port (игровые порты). Напомним, что на сайте производителя утверждается что эти порты «оптимизированы для мышей с высокой скоростью опроса, что позволяет уменьшить время реакции и дает лучший контроль в играх», а сама оптимизация достигается «с помощью тройного напыления контактов золотом». Смешно, конечно, но таков уж китайский маркетинг.

Система питания

Как и большинство плат, модель MSI Z97 Gaming 7 имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

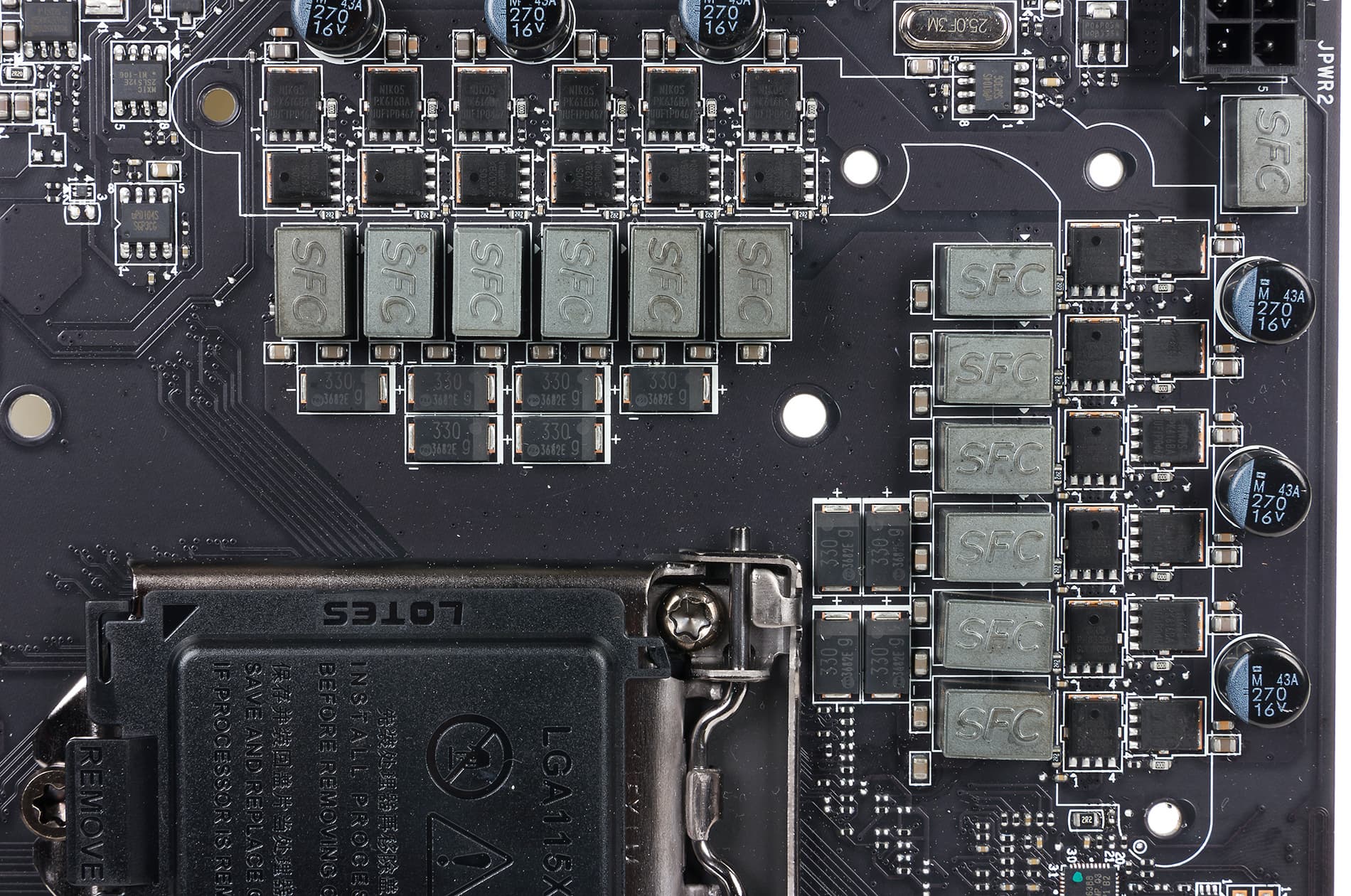

Регулятор напряжения питания процессора является 12-канальным и основан на 6+1-фазном PWM-контроллере ISL6388 компании Intersil.

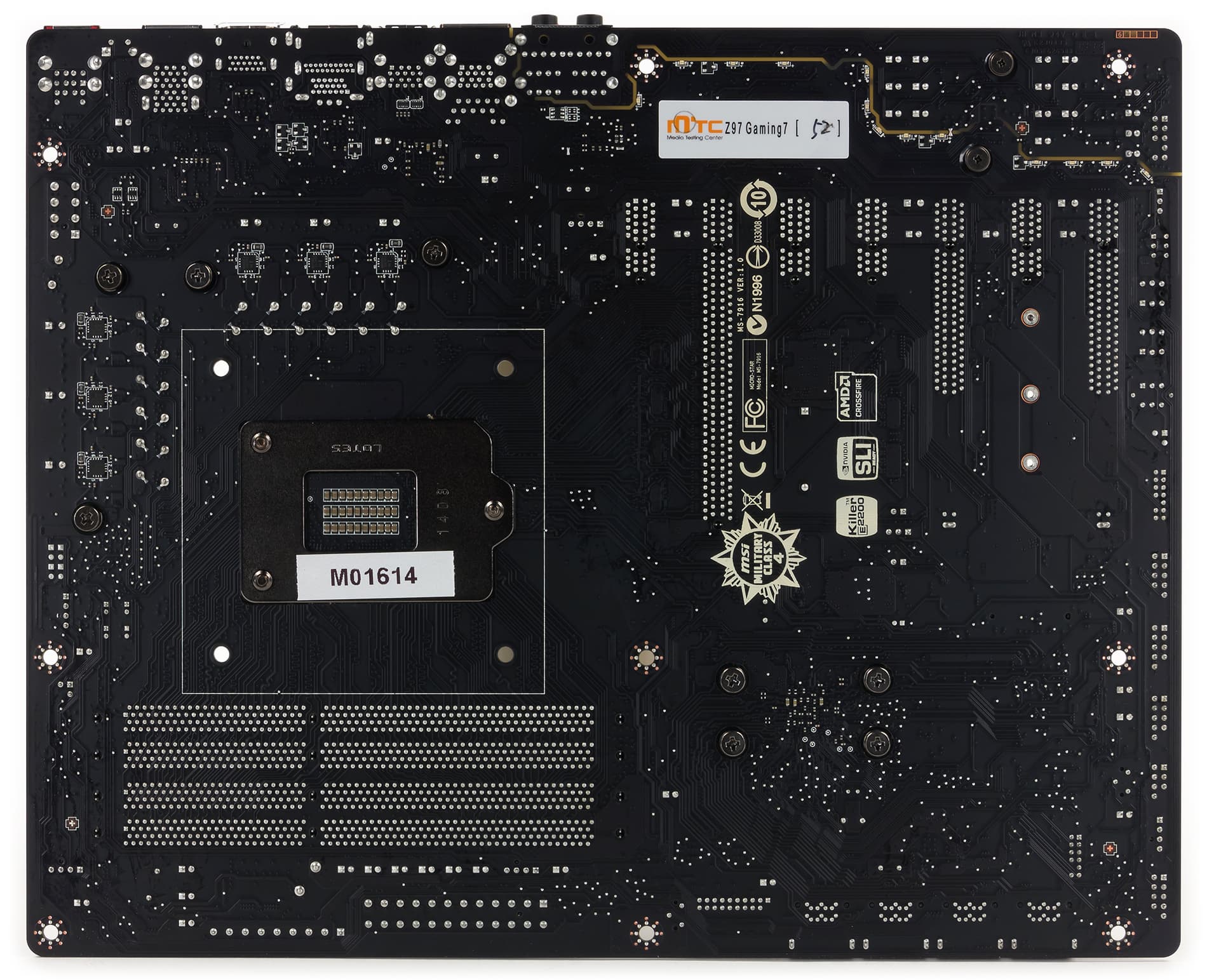

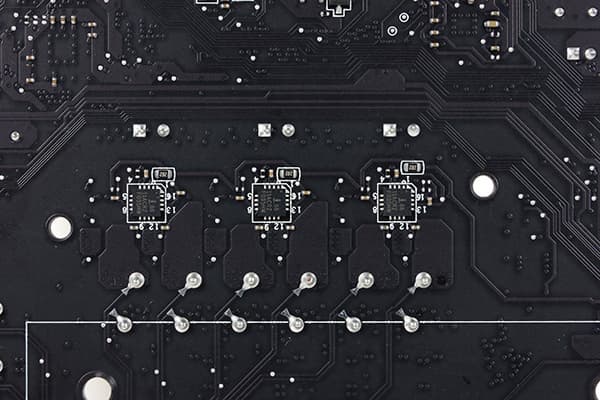

Удвоители каналов питания ISL6611A, включающие в себя MOSFET-драйверы, расположены с обратной стороны платы.

Система охлаждения

Система охлаждения платы MSI Z97 Gaming 7 включает в себя систему, состоящую из двух связанных друг с другом тепловой трубкой радиаторов и одного отдельного радиатора чипсета.

Система из двух связанных радиаторов расположена возле процессорного разъема и установлена на MOSFET-транзисторах регулятора напряжения питания процессора.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов. Два разъема предназначены для подключения вентиляторов кулера процессора, а остальные — для подключения дополнительных корпусных вентиляторов.

Аудиоподсистема

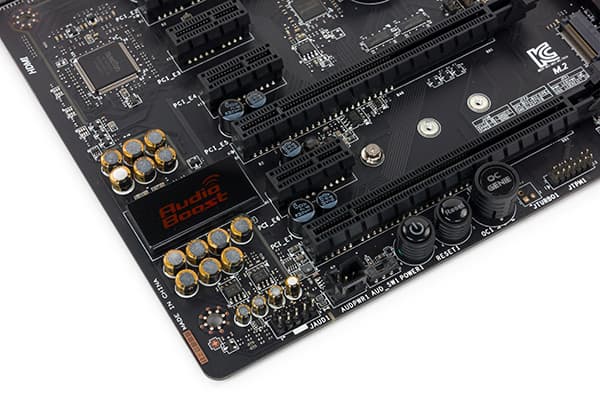

Аудиоподсистема материнской платы MSI Z97 Gaming 7 включает в себя популярный 8-канальный (7.1) HDA-аудиокодек Realtek ALC1150 (он закрыт металлическим кожухом). Кроме того, имеются два операционных усилителя OPA1652, а также высококачественные конденсаторы. Все элементы аудиотракта выделены в отдельную зону и физически изолированы на уровне PCB от других элементов платы. На задней панели платы предусмотрено шесть позолоченных аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход). Все это в совокупности имеет маркетинговое название Audio Boost.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате MSI Z97 Gaming 7 получил оценку «Очень хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,04 −0,28
Очень хорошо
Уровень шума, дБ (А)
−89,8
Хорошо
Динамический диапазон, дБ (А)
90,5
Очень хорошо
Гармонические искажения, %
0,0050
Очень хорошо
Гармонические искажения + шум, дБ (A)
−80,6
Хорошо
Интермодуляционные искажения + шум, %
0,011
Очень хорошо
Взаимопроникновение каналов, дБ
−81,7
Очень хорошо
Интермодуляции на 10 кГц, %
0,018
Очень хорошо
Общая оценка
Очень хорошо

UEFI BIOS и разгонные возможности

Собственно, UEFI BIOS на плате MSI Z97 Gaming 7 по своему интерфейсу и возможностям практически полностью повторяет UEFI BIOS платы MSI Z97I Gaming AC, о которой мы уже подробно писали. А потому, не будем повторяться и сразу же перейдем к результатам разгона процессора на этой плате.

Традиционно мы разгоняли разблокированный процессор Intel Core i7-4770K при частоте CPU Base Clock 100 МГц.

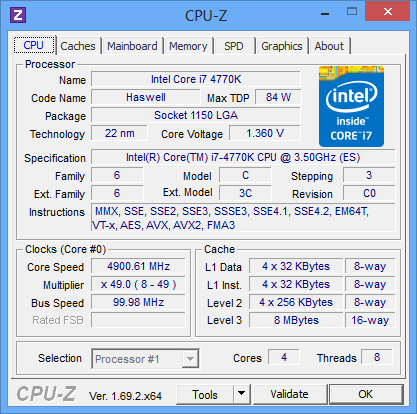

Этот процессор нам удалось разогнать до частоты 4,8 ГГц путем установки соответствующего коэффициента умножения ядер процессора (без изменения напряжений питания). Собственно, это типичный результат для нашего экземпляра процессора.

При этом, при стрессовой загрузке процессора тестом Stress CPU из пакета AIDA 64 температура ядер процессора составляла порядка 80 °C.


Однако, нужно сказать, что работа системы в данном режиме была не стабильной и компьютер постоянно зависал и перезагружался. Стабильность в работе мы смогли достигнуть только увеличив до 2,2 В значение VCCIN и до 1,3 В напряжение ядер процессора (CPU Core Voltage). Правда, в этом случае температура ядер процессора при их загрузке тестом Stress CPU составляла уже 87 °C.

При более интенсивной нагрузке с использованием теста Stress FPU температура ядер процессора достигала уже критического значения и активировался режим троттлинга (собственно, это тоже типичный результат), а тактовая частота опускалась до значения 3,0 ГГц (при тестировании использовался кулер Thermaltake Contac 30).


В принципе, как выяснилось, наш процессор Intel Core i7-4770K можно разогнать на этой плате и до частоты 4,9 ГГц, однако, для этого нужно дополнительно увеличить до 1,35 В напряжение ядер процессора CPU Core Voltage (значение VCCIN составляет 2,2 В). Но в этом случае даже при загрузке процессора тестом Stress CPU температура ядер процессора достигала уже 95 °C и система была нестабильна.

Фирменные утилиты

Конечно, плата MSI Z97 Gaming 7 поставляется с набором фирменных утилит. Однако, их набор достаточно стандартен и все эти утилиты мы уже рассматривали. А потому не будем повторяться и просто сошлемся на предыдущие обзоры.

Выводы

Необходимо отметить, что MSI Z97 Gaming 7 очень похожа на плату MSI Z97 Mpower Max AC, несмотря на тот факт, что формально эти платы относятся к разным сериям. MSI Z97 Mpower Max AC лишь немного более «навороченная». В комплекте с ней поставляется модуль Wi-Fi, и вместо 10 портов USB 3.0 реализовано 12 портов. Во всем остальном платы почти не отличаются, причем у них практически одинаковые разгонные возможности, и каждая из них может с успехом позиционироваться и как оверклокерская, и как игровая.

К достоинствам платы MSI Z97 Gaming 7 можно отнести очень хорошую аудиоподсистему, продвинутые возможности для разгона, а также отлично реализованную возможность настройки скоростного режима подключенных к плате вентиляторов, что позволяет создавать очень тихие ПК.

Средняя цена по данным price.ru
Н/Д(2)
Средняя цена по данным Яндекс.Маркет
T-10816306
Предложения MSI Z97 Gaming 7 по данным Яндекс.Маркет
L-10816306-10

Эта модель на сайте производителя (русское зеркало)



Плата предоставлена на тестирование производителем
