Материнская плата MSI Z97 Mpower Max AC

на чипсете Intel Z97 для любителей оверклокинга


Мы уже рассмотрели игровую материнскую плату компании MSI на новом чипсете Intel Z97 (MSI Z97I Gaming AC), а в этой статье в фокусе нашего внимания окажется модель MSI Z97 Mpower Max AC на том же чипсете, которая относится к серии оверклокерских и пришла на смену плате MSI Z87 Mpower Max AC.

Комплектация и упаковка

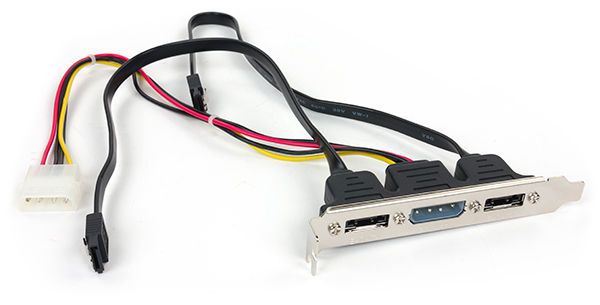

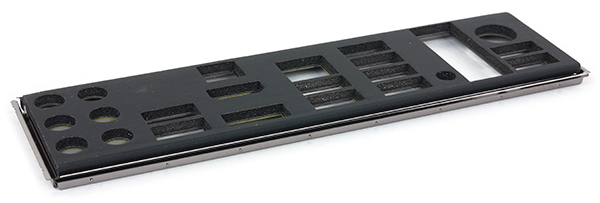

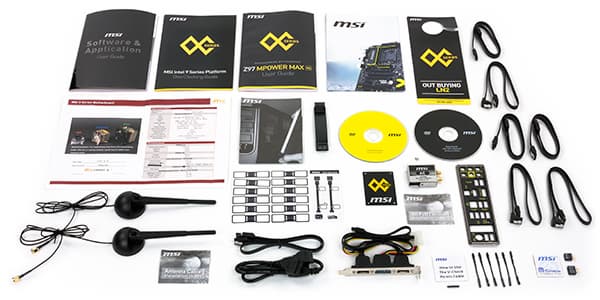

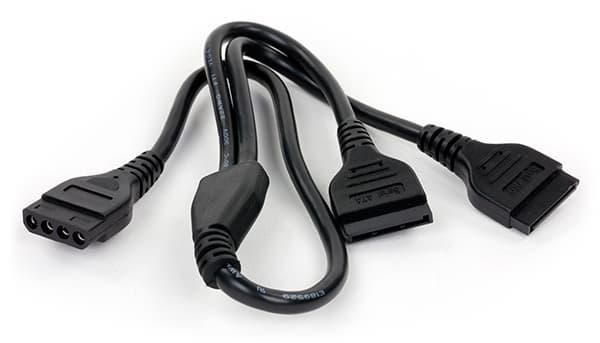

Комплектация платы MSI Z97 Mpower Max AC очень богатая и в полной мере соответствует топовому решению. Плата поставляется в картонной коробке, на которой методом ламинации нанесены логотипы всех поддерживаемых технологий, а сама коробка оформлена в черном и желтом цветах (фирменная цветовая гамма оверклокерской серии плат MSI).

Кроме собственно платы в комлект поставки входит несколько инструкций пользователя (общая, инструкция по разгону и отдельная инструкция по работе с фирменными утилитами), два DVD-диска с программным обеспечением и драйверами, семь SATA-кабелей (все разъемы с защелками, три кабеля имеет угловой разъем с одной стороны), заглушка для задней панели платы, модуль Wi-Fi и две антенны для него, планка на заднюю стенку корпуса с двумя разъемами eSATA, мостик SLI и Y-образный переходник с периферийного разъема питания на два разъема питания SATA. Кроме того, в комплект входит так называемый V-Check Cable x6 — наборный кабель из шести отдельных проводков, которые подключаются к контрольным измерительным точкам (V-Check) на плате и предназначены для упрощения процесса измерения напряжений в контрольных точках.

Имеется в комлекте и металлическая наклейка на корпус с логотипом оверклокерской серии плат MSI, а также табличка на ручку двери (наподобие тех, что используются в номерах гостиниц) с указаним, что владелец сей платы занят тем, что устанавливает мировой рекорд по разгону.

Конфигурация и особенности платы

Сводная таблица характеристик платы MSI Z97 Mpower Max AC приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Haswell, Haswell Refresh, Broadwell
Процессорный разъем
LGA1150
Чипсет
Intel Z97
Память
4 × DDR3 (до 32 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i218-V (гигабитный контроллер)
Intel Dual Band Wireless-AC 7260 (802.11b/g/n/ac + Bluetooth 4.0)
Слоты расширения
3 × PCI Express 3.0 x16
4 × PCI Express 2.0 x1
1 × M.2
SATA-разъемы
6 × SATA 6 Гбит/с (чипсет)
2 × SATA 6 Гбит/с (ASMedia ASM1061)
USB-порты
4 × USB 3.0 (чипсет)
6 × USB 2.0 (чипсет)
6 × USB 3.0 (ASMedia ASM1074)
2 × USB 3.0 (ASMedia ASM1042)

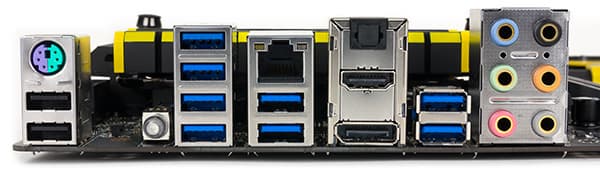

Разъемы на задней панели
1 × HDMI
1 × DisplayPort
8 × USB 3.0
2 × USB 2.0
1 × RJ-45
1 × S/PDIF (оптический, выход)
6 аудиоразъемов типа миниджек
1 × PS/2
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6-контактный разъем питания ATX 12 В
4-контактный разъем питания ATX 12 В
8 × SATA 6 Гбит/с
5 разъемов для подключения 4-контактных вентиляторов
2 разъема для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
Форм-фактор
ATX (305×244 мм)

Форм-фактор

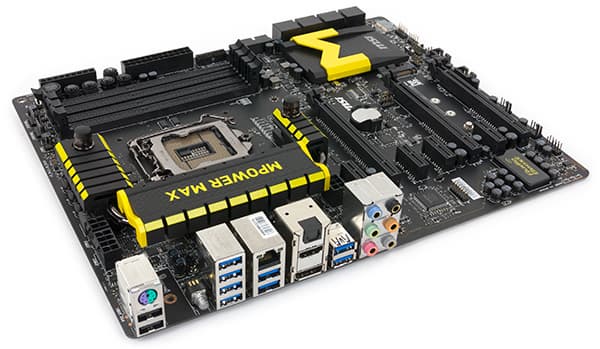

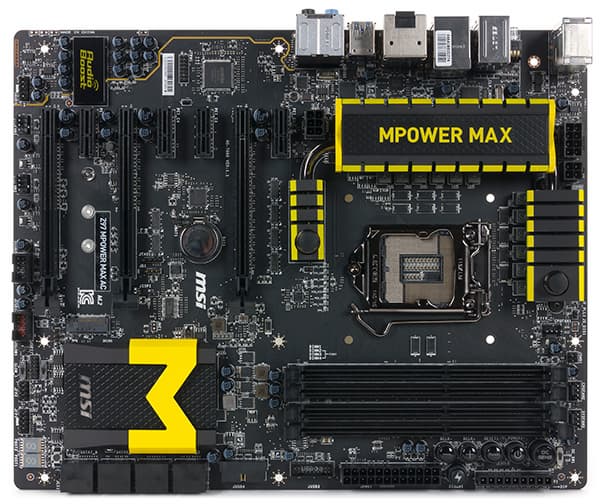

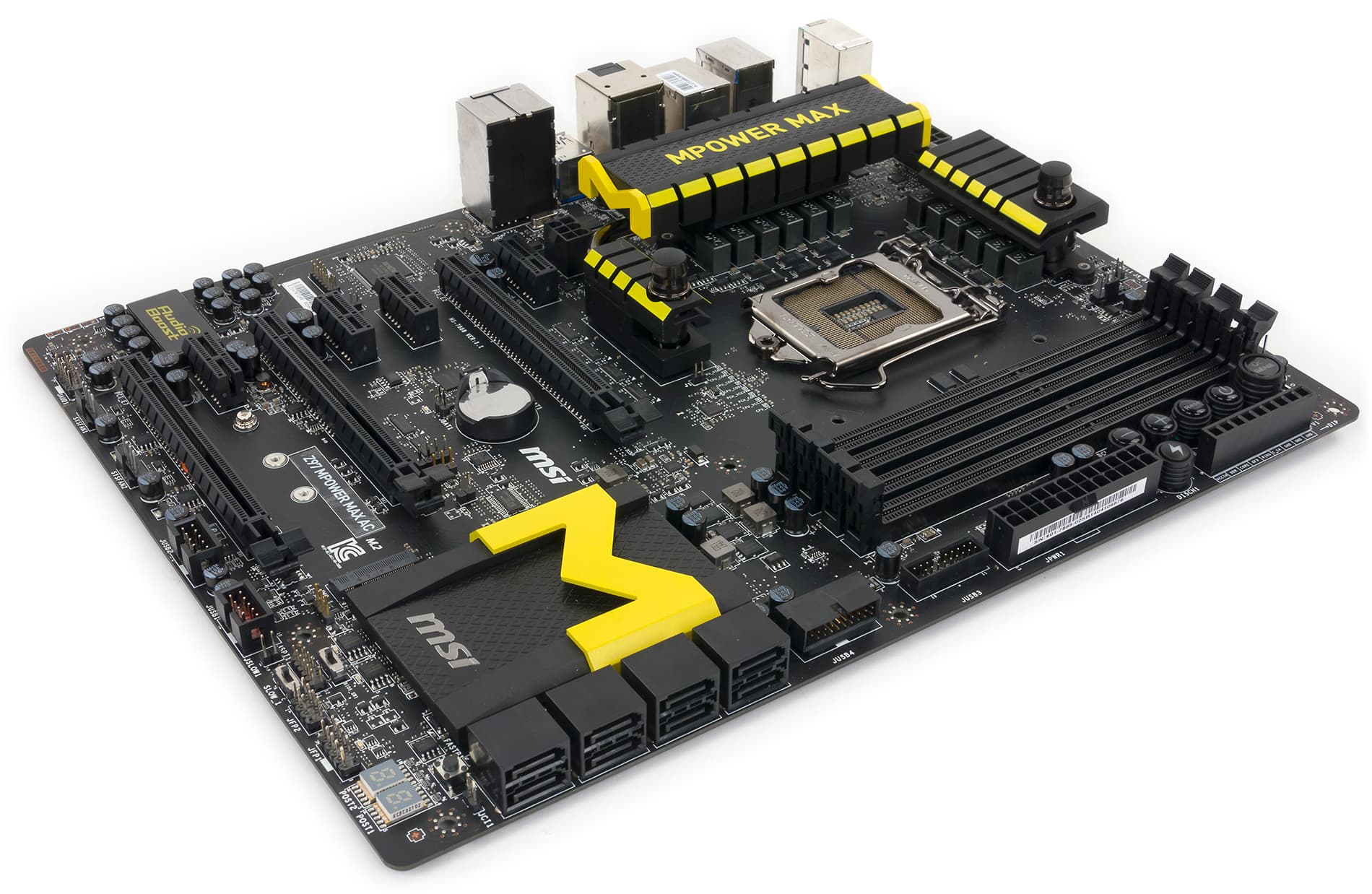

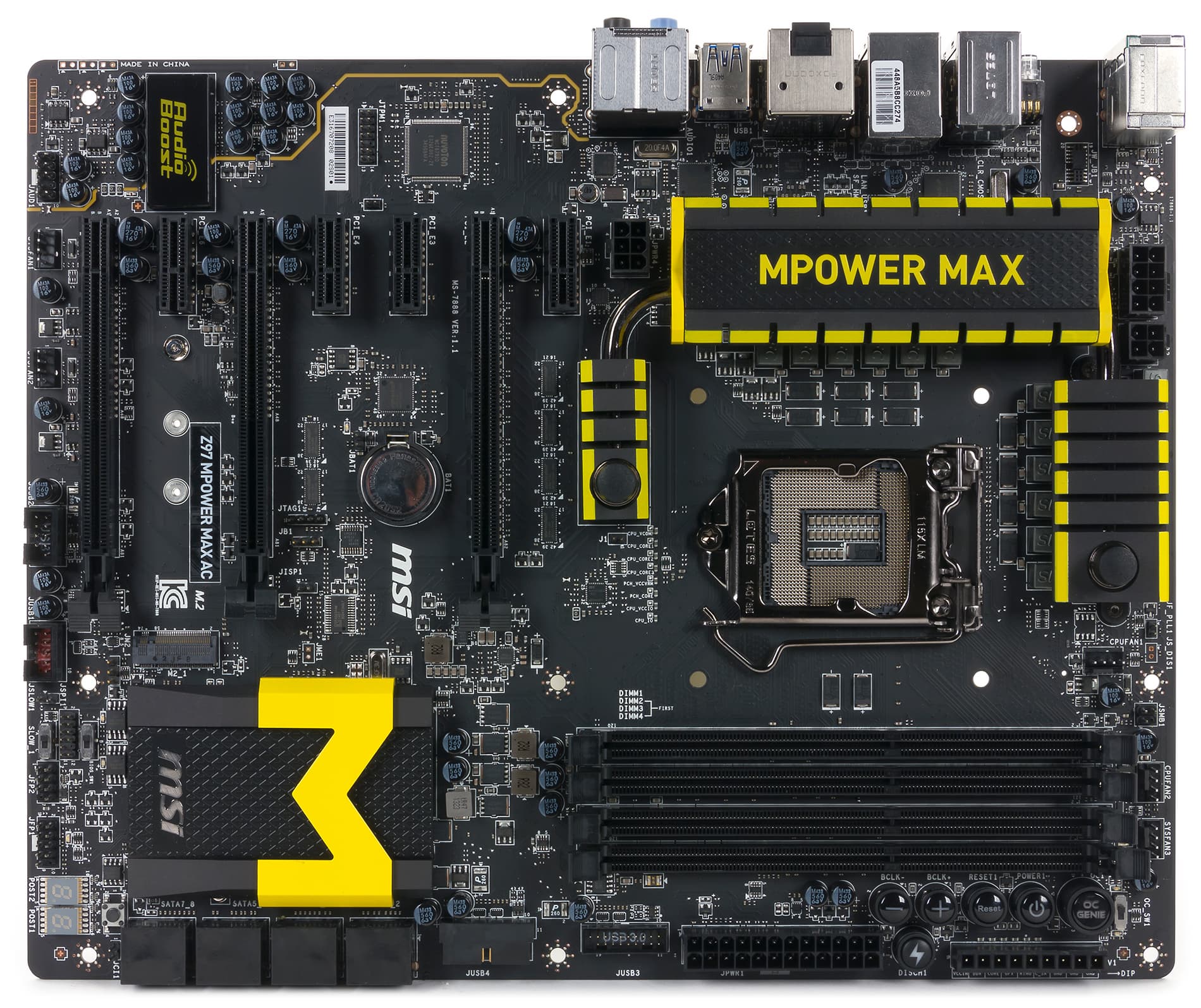

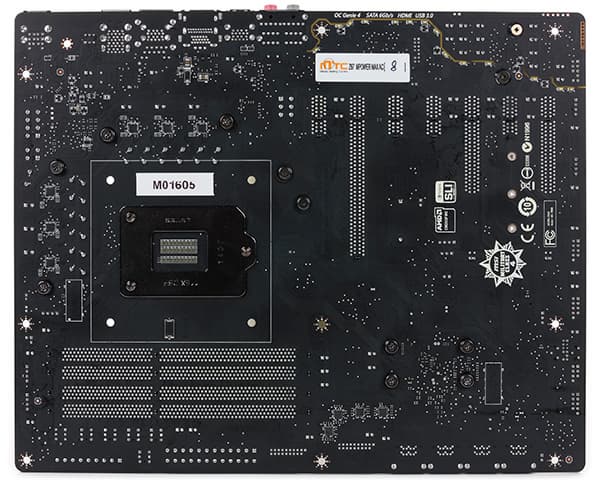

Плата MSI Z97 Mpower Max AC выполнена в форм-факторе ATX (305×244 мм), а для ее монтажа в корпус предусмотрены 9 стандартных отверстий.


Чипсет и процессорный разъем

Плата MSI Z97 Mpower Max AC основана на топовом чипсете Intel Z97 и, естественно, поддерживает процессоры Intel Core четвертого поколения (кодовое наименование Haswell), обновленные процессоры Intel Core четвертого поколения (кодовое наименование Haswell Refresh) с разъемом LGA1150, а также будет поддерживать процессоры Intel Core пятого поколения (кодовое наименование Broadwell), которые появятся в начале следующего года.

Память

Для установки модулей памяти на плате предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей памяти). Отметим также, что плата поддерживает память с XMP-профилями.

Слоты расширения

Для установки видеокарт и плат расшиерния на плате MSI Z97 Mpower Max AC имеется три слота с форм-фактором PCI Express x16 и четыре слота PCI Express x1.

Слоты с форм-фактором PCI Express x16 выполнены с использованием 16 линий PCI Express 3.0 процессора Haswell, которые, с использованием мультиплексоров/демультиплексоров ASMedia ASM1480, группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8, либо в один порт PCI Express 3.0 x8 и два порта PCI Express 3.0 x4. То есть если задействуется только один слот с форм-фактором PCI Express x16, то он будет работать на скорости x16, если задействуется два слота, то они будут функционировать на скорости x8, а когда используются одновременно три слота, первый слот будет работать на скорости x8, а второй и третий — на скоростях x4.

При установке двух или трех дискретных видеокарт поддерживаются технологии Nvidia SLI и AMD CrossFireX.

Четыре слота PCI Express 2.0 x1 реализованы с использованием четырех портов PCI Express 2.0 чипсета Intel Z97.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z97 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеется один порт HDMI 1.4 (максимальное разрешение 4096×2160@24 Гц) и один порт DisplayPort 1.2 (максимальное разрешение 4096×2160@24 Гц).

SATA-порты и разъем M.2

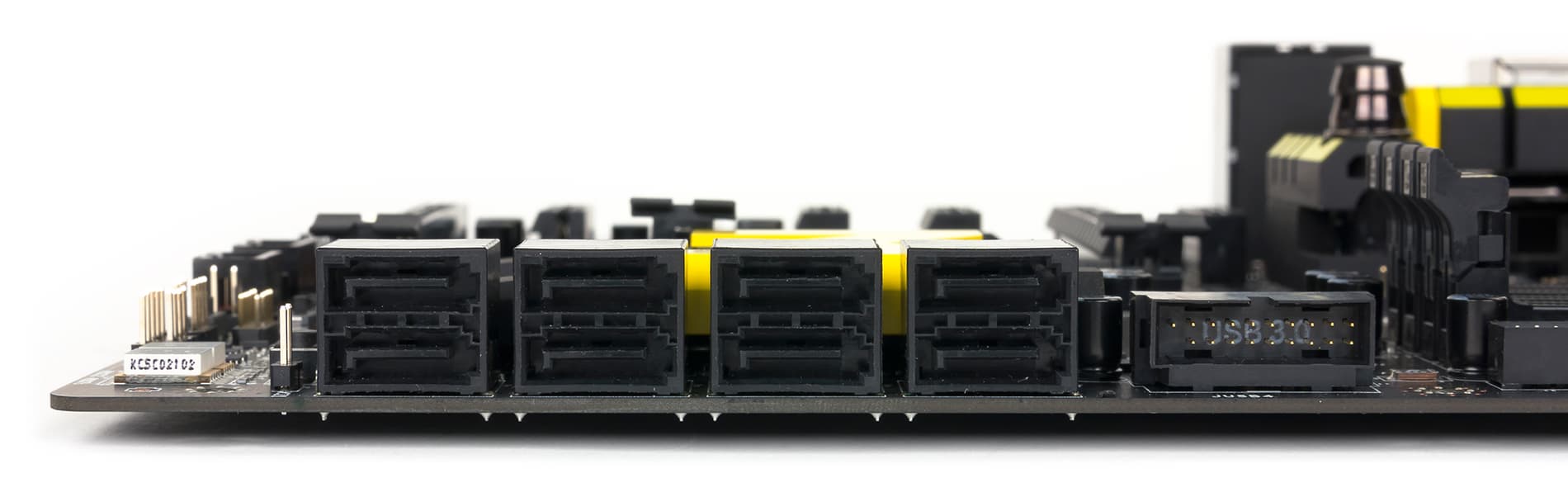

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности 8 портов SATA 6 Гбит/с. 6 портов SATA 6 Гбит/с реализованы на базе интегрированного в чипсет контроллера и поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

Еще 2 порта SATA 6 Гбит/с реализованы на базе дополнительного двухпортового контроллера ASMedia ASM1061.

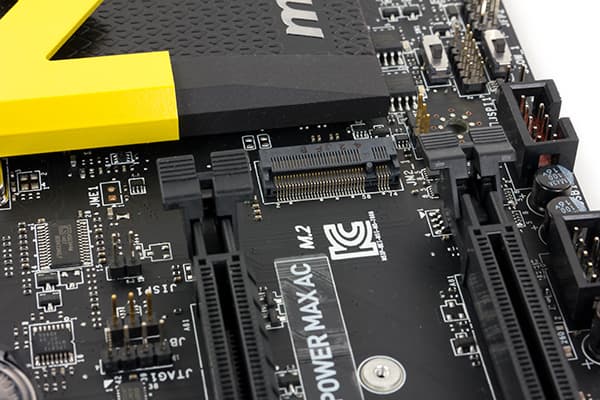

Также на плате имеется разъем M.2, поддержка которого реализована на уровне чипсета Intel Z97. Этот разъем имеет ключ типа M и поддерживает установку модулей M.2 SATA и M.2 PCIe c длиной 42, 60 и 80 мм. Для реализации разъема M.2 задействуется два порта PСI Express 2.0 и два порта SATA 6 Гбит/с. Отметим, что разъем M.2 разделяем с двумя чипсетными портами SATA 6 Гбит/с.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено в совокупности 12 портов USB 3.0 и 6 портов USB 2.0. 4 порта USB 3.0 и 6 портов USB 2.0 реализованы на базе интегрированного в чипсет контроллера (всего чипсет Intel Z97 поддерживает до 14 портов USB из которых до 6 портов могут быть портами USB 3.0). Причем 2 порта USB 2.0 выведены на заднюю панель платы, а для подключения остальных на плате предусмотрены соответствующие разъемы (два разъема для портов USB 2.0 и два разъема для портов USB 3.0).

Еще 2 порта USB 3.0, выведенные на заднюю панель платы, реализованы на базе двухпортового контроллера USB 3.0 ASMedia ASM1042 с интерфейсом PCI Express 2.0 x1.

Оставшиеся 6 портов USB 3.0, которые также выведены на заднюю панель платы, реализованы на базе 2 USB-хабов ASMedia ASM1074. По всей видимости, каждый из этих хабов подключен к своему чипсетному порту USB 3.0 и дает на выходе по 3 порта USB 3.0.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате MSI Z97 Mpower Max AC реализован гигабитный интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i218-V (используется контроллер MAC-уровня, интегрированный в чипсет).

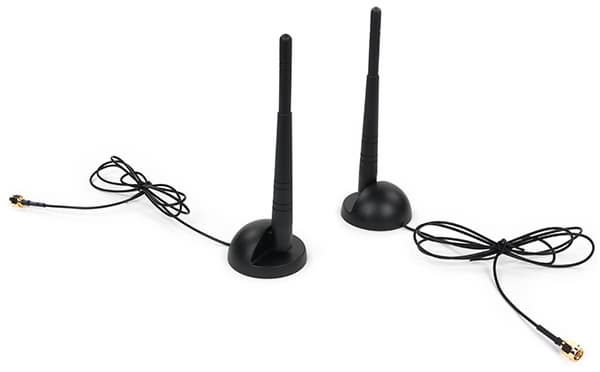

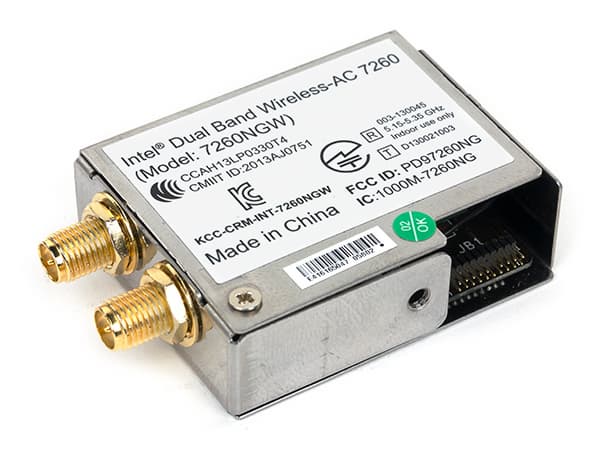

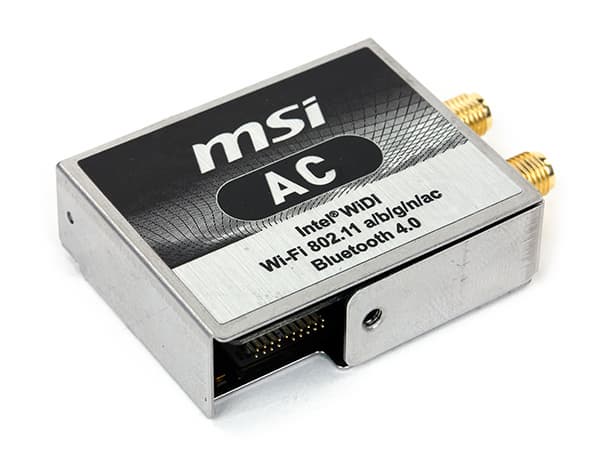

Кроме того, в комплекте с платой поставляется модуль беспроводной связи Intel Dual Band Wireless-AC 7260 с интерфейсом PCI Express 2.0. Это двухдиапазонный модуль (2,4 и 5 ГГц), поддерживающий стандарты 802.11b/g/n/ac и Bluetooth 4.0. Сам модуль вставляется в специальный разъем на плате и закрыт металлическим кожухом.

Как это работает

Если посчитать количество контроллеров, разъемов и слотов, использующих порты PCI Express 2.0 чипсета Intel Z97, то получится следующая картина. Для четырех слотов PCI Express 2.0 x1 требуется в совокупности четыре порта PCI Express 2.0. Еще два порта PCI Express 2.0 заняты двумя сетевыми контроллерами (Intel i218-V и беспроводной контроллер). Кроме того, один контроллер USB 3.0 ASMedia ASM1042 и дополнительный SATA-контроллер ASMedia ASM1061 — это еще два порта PCI Express 2.0. Далее, под разъем M.2 требуется еще два порта PCI Express 2.0. В результате получаем, что всего требуется 10 портов PCI Express 2.0. Но в чипсете Intel Z97 общее количество портов PCI Express 2.0 не может превышать восьми (от шести до восьми портов PCI Express 2.0 с учетом технологии Flexible I/O).

Далее, напомним, что в чипсете Intel Z97 может быть суммарно только 18 высокоскоростных портов ввода/вывода (PCI Express 2.0, SATA, USB 3.0), а технология Flexible IO, которую поддерживает чипсет, позволяет конфигурировать их, убирая одни порты и добавляя другие. Из 18 высокоскоростных портов ввода/вывода 14 портов строго фиксировано: это 4 порта USB 3.0, 6 портов PCI Express 2.0 и 4 порта SATA 6 Гбит/с. А вот еще 4 порта можно переконфигурировать: 2 из них могут работать либо как USB 3.0, либо как PCI Express 2.0, а 2 других — как PCI Express 2.0 или SATA 6 Гбит/с. При этом общее количество портов PCI Express 2.0 не может превышать восьми.

Ну а теперь, с учетом сказанного, давайте попробуем разобраться, как удалось реализовать такое большое количество высокоскоростных портов на плате MSI Z97 Mpower Max AC.

Прежде всего, для увеличения портов PCI Express 2.0 на плате применяется дополнительный коммутатор ASMedia ASM1184e на пять портов PCI Express 2.0. Используя на входе одну линию PCI Express 2.0, коммутатор ASMedia ASM1184e предоставляет на выходе четыре порта PCI Express 2.0 x1. Таким образом, с учетом коммутатора ASMedia ASM1184e получаем, что на плате заняты 11 (7+4) линий PCI Express 2.0, то есть понятно, что портов PCI Express 2.0 вполне достаточно для реализации всех слотов и контроллеров.

Далее, в руководстве пользователя говорится, что разъем M.2 разделяем с двумя портами SATA 6 Гбит/с, которые реализованы на базе чипсета, то есть если задействуется разъем M.2, то два из шести чипсетных портов SATA 6 Гбит/с будут недоступны.

Теперь рассмотрим, каким образом реализуется правило 18 высокоскоростных портов на плате MSI Z97 Mpower Max AC.

Точной схемы подключения всех контроллеров и слотов к чипсету Intel Z97 компания MSI в документации на плату не приводит, однако, как вариант, можно предположить следующую схему подключения:

В предлагаемой схеме количество высокоскоростных портов ввода/вывода чипсета составляет 17: 6 портов USB 3.0, 4 порта SATA 6 Гбит/с и 5 портов PCI Express 2.0. А еще два высокоскоростных порта — это либо два PCI Express 2.0, либо 2 SATA 6 Гбит/с. Если в разъем M.2 устанавливается PCIe-устройство, то два чипсетных порта SATA 6 Гбит/с будут недоступны и освобождается два порта PCI Express 2.0. Если в разъем M.2 устанавливается SATA-устройство, то, наоборот, два порта PCI Express 2.0 будут недоступны и и освобождается два порта SATA 6 Гбит/с. Ну а если к указанным портам SATA 6 Гбит/с подключаются соответствующие устройства, то разъем M.2 (вместе с двумя портами PCI Express 2.0) будет недоступен.

Еще раз подчеркнем, что изображенная схема — это лишь наше предположение, и в реальности все может быть несколько иначе. Однако данная схема наглядно демонстрирует, как может быть реализована технология Flexible I/O на плате MSI Z97 Mpower Max AC.

Дополнительные особенности

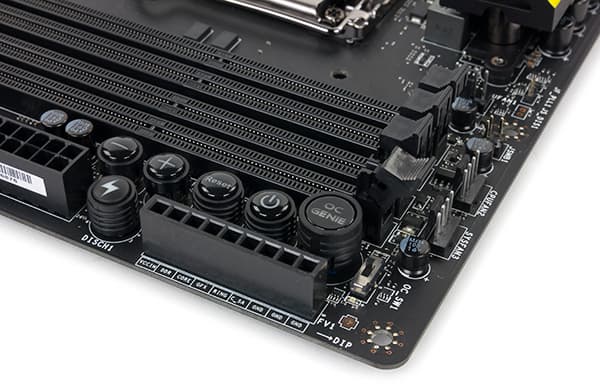

Если говорить о дополнительных особенностях платы MSI Z97 Mpower Max AC, то стоит отметить наличие кнопок включения питания, перезагрузки и Go2BIOS на самой плате. Кнопка Go2BIOS предназначена для того, чтобы заходить в BIOS после перезагрузки. Данная кнопка особенно актуальна, если используется функция MSI Fast Boot (эта функция включается в BIOS), поскольку при быстрой загрузке системы клавиатура недоступна, и использование кнопки Go2BIOS — это единственная возможность войти в BIOS.

Также на плате имеется кнопка Discharge, нажатие на которую производит тот же эффект, что и вытаскивание батарейки.

Наконец, для разгона предназначены набортные кнопки OC Genie, а также BCLK+ и BCLK− для пошагового изменения частоты тактовго генератора BCLK.

Кнопка OC Genie предназначена для автоматического разгона системы. Если нажать ее в выключенном состоянии системы, то при включении произойдет автоматический разгон процессора. Причем кнопка OC Genie дополнена переключателем OC Genie Mode, который определяет два режима (Gear 1 и Gear 2) разгона процессора. Разница между данными режимами лишь в степени разгона: режим Gear 1 (по умолчанию) соответствует умеренному разгону процессора, а в режиме Gear 2 процессор разгоняется в большей степени. В качестве примера укажем, что в режиме Gear 1 процессор Intel Core i7-4770K разгоняется до частоты 4,0 ГГц, а в режиме Gear 2 — до частоты 4,4 ГГц.

Ну а кнопки BCLK+ и BCLK− изменяют частоту BCLK. Данные кнопки будут работать только после установки утилиты Direct OC. Причем в настройках этой утилиты можно задать шаг изменения частоты BCLK (0,1 или 1 МГц).

Также на плате присутствует специфический переключатель Slow Mode Booting для экстремального разгона с охлаждением жидким азотом (этот переключатель известен также под названием LN2).

Последний переключатель, о котором стоит упомянуть, это Multi BIOS Switch. На плате имеется две микросхемы BIOS, и переключатель Multi BIOS Switch позволяет выбрать, с какой именно микросхемы загружать систему.

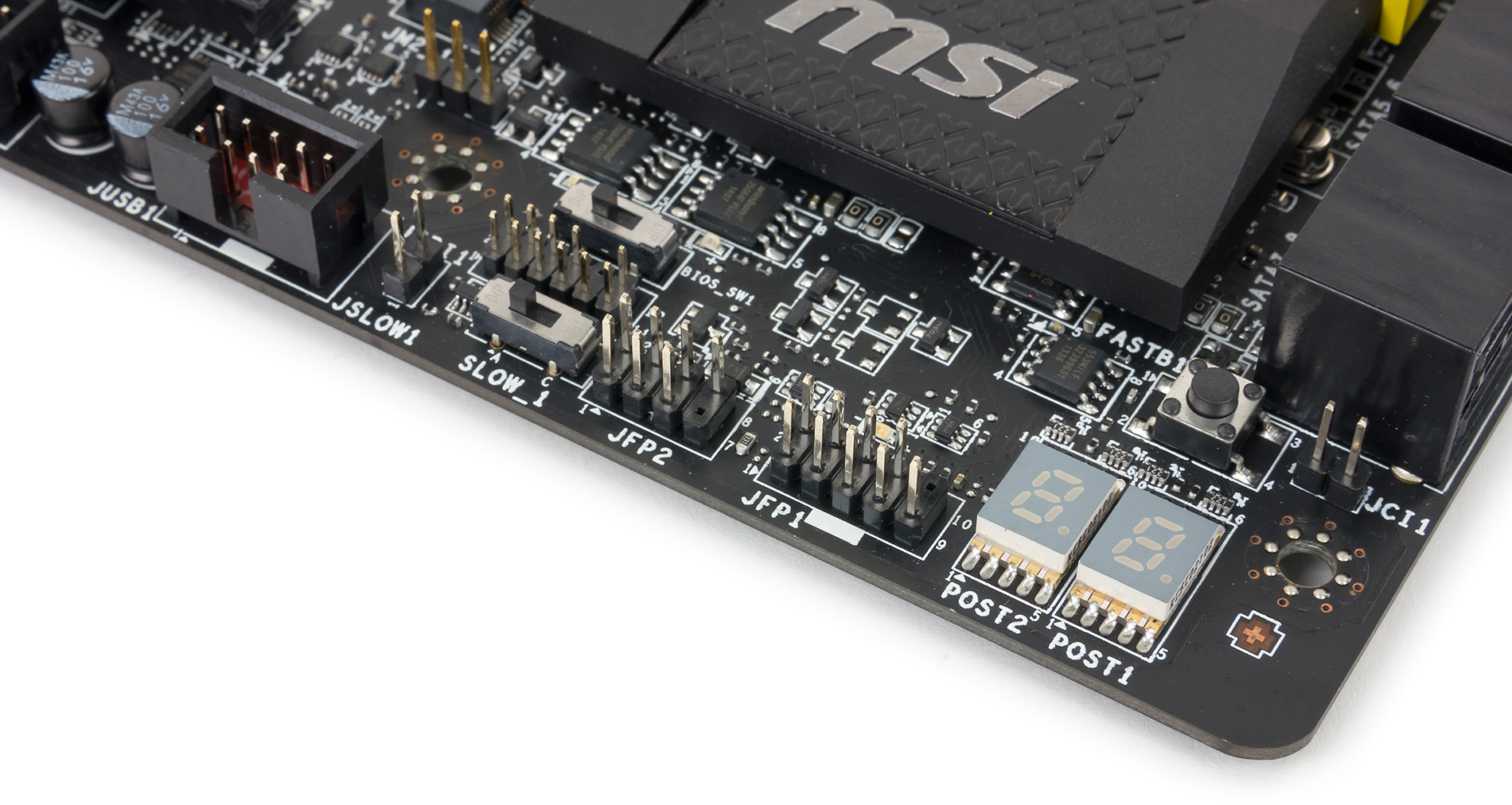

Также отметим, что на плате MSI Z97 Mpower Max AC имеется и расширенный индикатор POST-кодов, который позволяет производить диагностику системы при ее загрузке.

Наконец, последняя особенность платы MSI Z97 Mpower Max AC, которая опять-таки ориентирована на разгон, это наличие колодки V-Check из девяти точек для контроля напряжений.

Система питания

Как и большинство плат, модель MSI Z97 Mpower Max AC имеет 24-контактный и 8-контактный разъемы для подключения блока питания. Но в дополнение к этому на плате есть еще 6- и 4-контактный разъемы питания процессора.

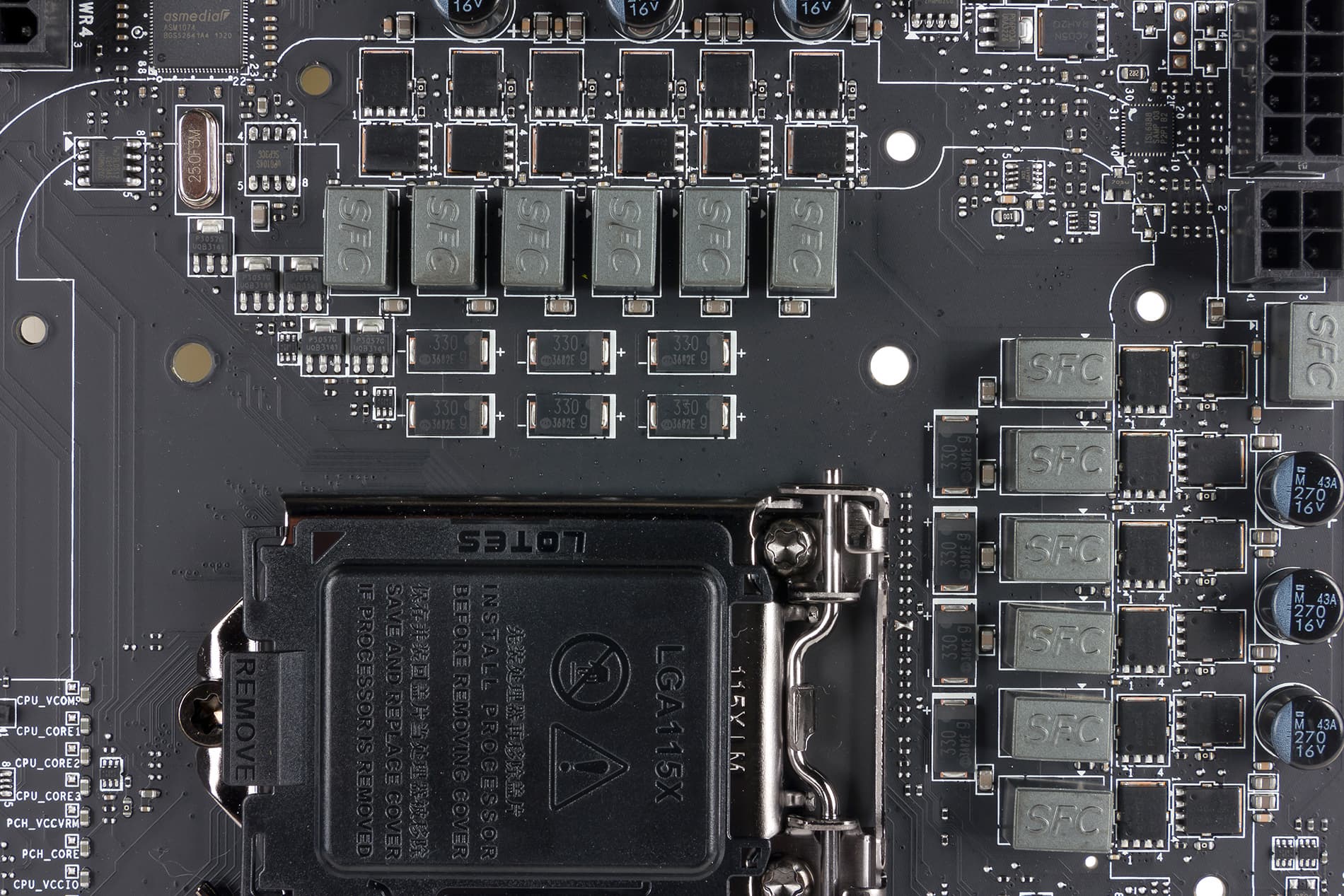

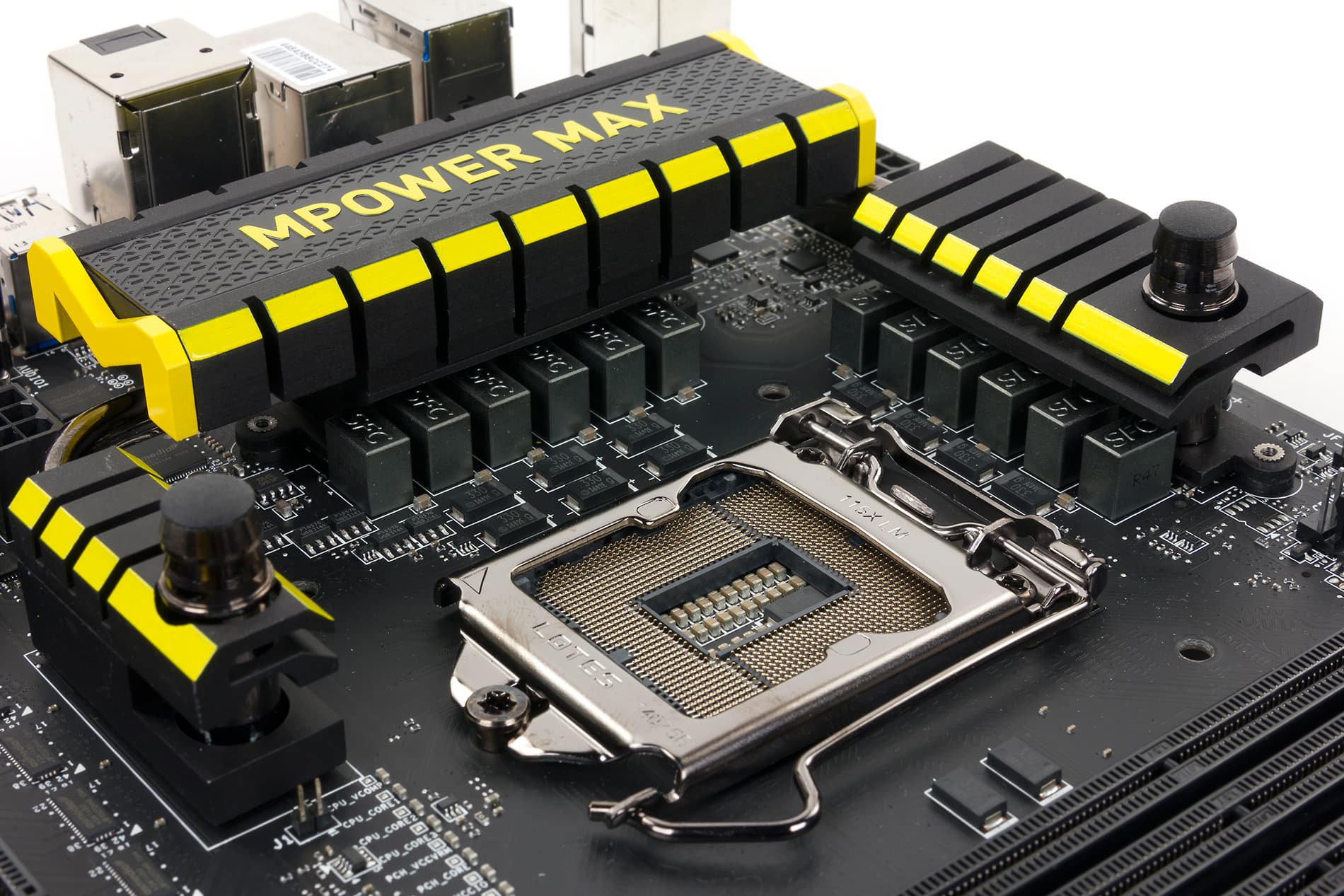

Регулятор напряжения питания процессора является 12-канальным и основан на 6+1-фазном PWM-контроллере ISL6388 компании Intersil.

Система охлаждения

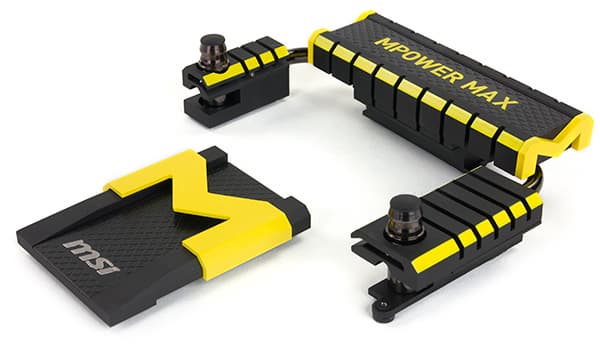

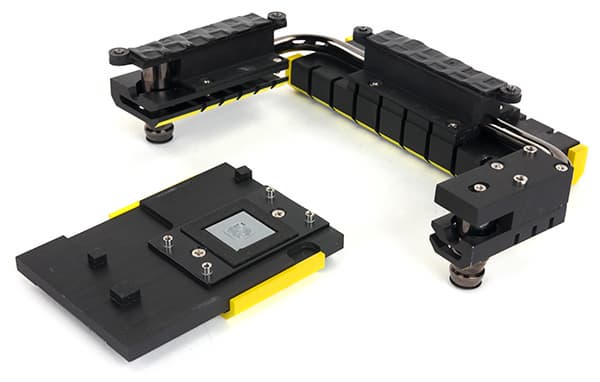

Система охлаждения платы MSI Z97 Mpower Max AC включает в себя три связанных друг с другом трубкой радиаторов и одного отдельного радиатора чипсета. Система из трех связанных радиаторов расположена вокруг процессорного разъема, причем два радиатора установлены на MOSFET-транзисторах регулятора напряжения питания процессора, а третий связанный с ними радиатор ни на чем не установлен и предназначен просто для увеличения площади рассеивания тепла. Причем эти связанные радиаторы имеют патрубки для подключения системы водяного охлаждения, а трубка, связывающая радиаторы, представляет собой не традиционную тепловую трубку, а просто обычную трубку для протекания воды. Очевидно, что при использовании традиционного воздушного охлаждения эффективность такой трубки в плане переноса тепла между радиаторами невелика.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов.

Аудиоподсистема

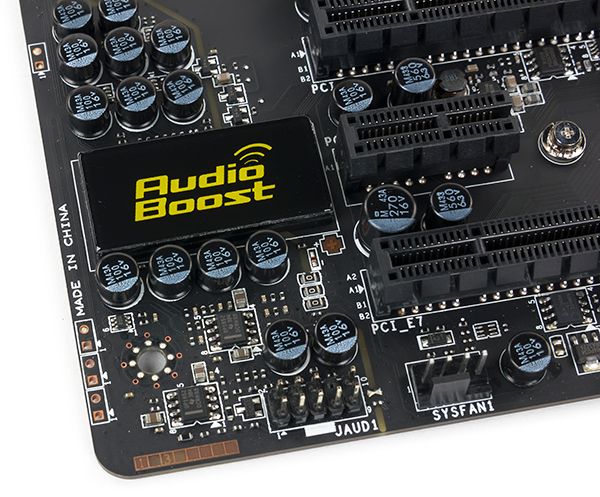

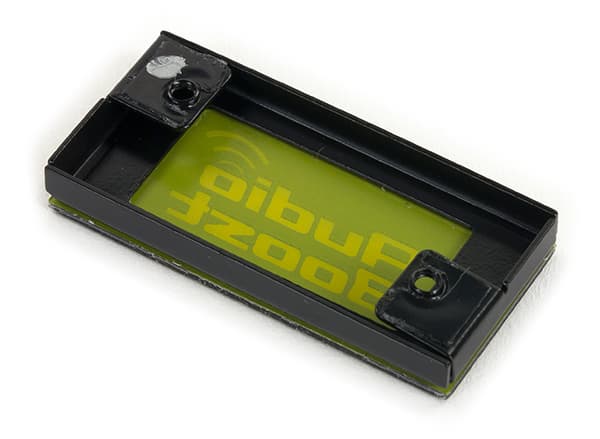

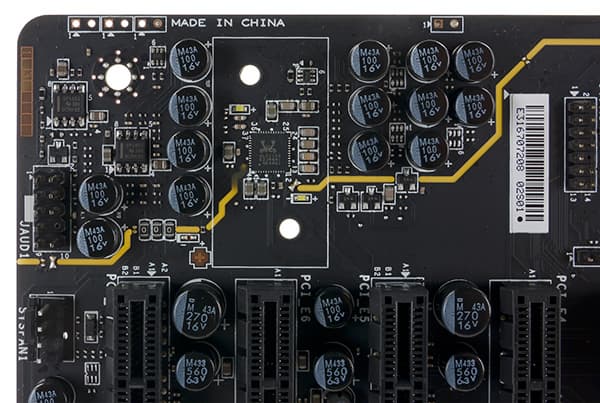

Аудиоподсистема материнской платы MSI Z97 Mpower Max AC включает в себя популярный 8-канальный (7.1) HDA-аудиокодек Realtek ALC1150 (он закрыт металлическим кожухом). Кроме того, в выходной цепи имеется два операционных усилителя OPA1652, а также высококачественные конденсаторы. Все элементы аудиотракта выделены в отдельную зону и физически изолированы на уровне PCB от других элементов платы.

На задней панели платы размещены шесть позолоченных аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход). Все это в совокупности имеет маркетинговое название Audio Boost.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования, аудиотракт на плате MSI Z97 Mpower Max AC получил оценку «Хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,03 −0,13
Очень хорошо
Уровень шума, дБ (А)
−81,7
Хорошо
Динамический диапазон, дБ (А)
82,0
Хорошо
Гармонические искажения, %
0,0059
Очень хорошо
Гармонические искажения + шум, дБ (A)
−75,3
Посредственно
Интермодуляционные искажения + шум, %
0,0023
Хорошо
Взаимопроникновение каналов, дБ
−72,6
Хорошо
Интермодуляции на 10 кГц, %
0,026
Хорошо
Общая оценка
Хорошо

Сравнение с моделью MSI Z87 Mpower Max AC

В связи с тем, что различия между чипсетами Intel 8-й и 9-й серий минимальны, всегда интересно посмотреть, чем отличаются материнские платы на этих чипсетах, выпущенные тем или иным производителем в единой серии. В данном случае представляет интерес сравнение новой платы MSI Z97 Mpower Max AC с ее предыдущей версией — моделью MSI Z87 Mpower Max AC.

Сравнительная таблица с характеристиками обеих плат представлена далее.

Плата MSI Z97 Mpower Max AC MSI Z87 Mpower Max AC
Поддерживаемые процессоры Haswell, Haswell Refresh, Broadwell Haswell, Haswell Refresh
Процессорный разъем LGA1150
Чипсет Intel Z97 Intel Z87
Память 4× DDR3 (до 32 ГБ)
Аудиоподсистема Realtek ALC1150
Сетевой гигабитный контроллер Intel i218-V Qualcomm Atheros Killer E2205
Wi-Fi-модуль Intel Dual Band Wireless-AC 7260
Слоты PCI Express 3 × PCI Express 3.0 x16 (x16, x8/x8, x8/x4/x4)
4 × PCI Express 2.0 x1
Дополнительные разъемы M.2 (PCIe и SATA)
разъем для Wi-Fi-модуля
mSATA
разъем для Wi-Fi-модуля
SATA-разъемы 6 × SATA 6 Гбит/с (чипсет)
2 × SATA 6 Гбит/с (ASMedia ASM1061)
USB-портов 12 × USB 3.0
6 × USB 2.0
10 × USB 3.0
6 × USB 2.0
Разъемы на задней панели 1 × HDMI
1 × DisplayPort
8 × USB 3.0
2 × USB 2.0
1 × RJ-45
1 × PS/2
1 × S/PDIF (оптический, выход)
6 × аудиоразъемов типа миниджек
2 × HDMI
1 × DisplayPort
6 × USB 3.0
2 × USB 2.0
1 × RJ-45
1 × PS/2
1 × S/PDIF (оптический, выход)
6 × аудиоразъемов типа миниджек
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6-контактный разъем питания ATX 12 В
4-контактный разъем питания ATX 12 В
8 × SATA 6 Гбит/с
5 разъемов для подключения 4-контактных вентиляторов
2 разъема для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
24-контактный разъем питания ATX
2 8-контактных разъемов питания ATX 12 В
8 × SATA 6 Гбит/с
5 разъемов для подключения 4-контактных вентиляторов
2 разъема для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
Форм-фактор ATX (305×244 мм)

Как видно из сравнения технических характеристик, отличия между платами минимальны. Конечно, MSI Z97 Mpower Max AC поддерживает процессоры Broadwell, чего ее предшественница обеспечить не может. Но по большому счету, отличия заключаются лишь в наборе разъемов на задней панели, а также в том, что на плате MSI Z97 Mpower Max AC реализован разъем M.2, а на плате MSI Z87 Mpower Max AC — разъем mSATA. Так, на MSI Z97 Mpower Max AC на задней панели имеется один разъем HDMI и 8 портов USB 3.0, а на MSI Z87 Mpower Max AC — 2 разъема HDMI, но только 6 разъемов USB 3.0 (ну и вообще на MSI Z97 Mpower Max AC реализовано в совокупности 12 портов USB 3.0, а на MSI Z87 Mpower Max AC — только 10). Еще одно вытекающее из разницы между чипсетами отличие — в том, что на MSI Z97 Mpower Max AC реализован разъем M.2, а на MSI Z87 Mpower Max AC вместо него был разъем mSATA.

Есть между платам и другие различия, но они совсем уж незначительные. В частности, как нам кажется, на MSI Z87 Mpower Max AC контроллеры и разъемы подключены к чипсету немного иначе. В целом можно сказать, что плата MSI Z87 Mpower Max AC немного попроще.

Разгонные возможности в UEFI BIOS

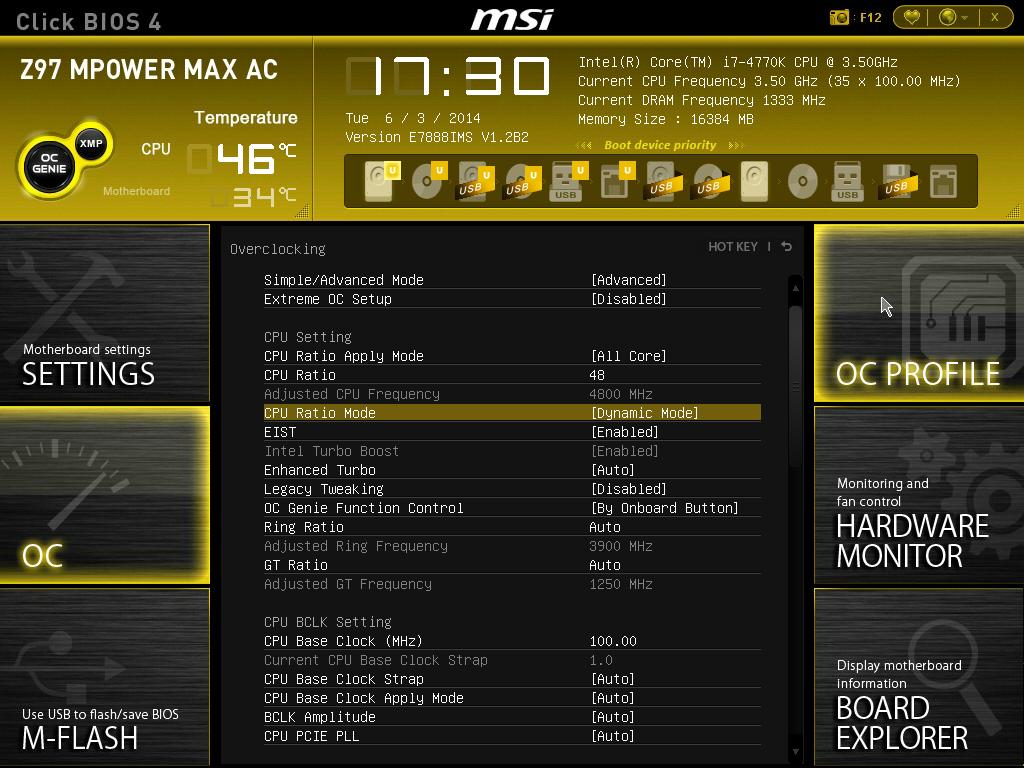

Прежде всего, отметим, что UEFI BIOS на плате MSI Z97 Mpower Max AC по своему интерфейсу и возможностям практически полностью повторяет UEFI BIOS платы MSI Z97I Gaming AC, о которой мы уже подробно писали. Единственное, что отличается — это цветовая гамма интерфейса (в данном случае она черно-желтая, что соответствует фирменным цветам плат MSI оверклокерской серии). Вряд ли имеет смысл повторяться, а потому сразу же перейдем к результатам разгона процессора на плате MSI Z97 Mpower Max AC.

Традиционно мы разгоняли разблокированный процессор Intel Core i7-4770K при частоте CPU Base Clock 100 МГц.

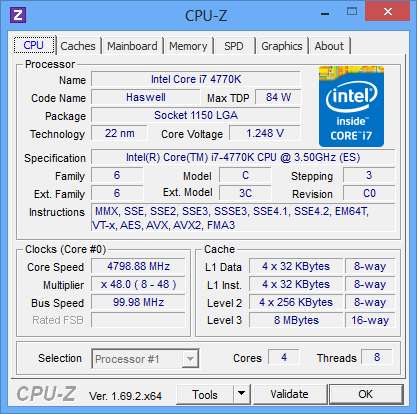

Этот процессор нам удалось разогнать до частоты 4,8 ГГц путем установки соотвествующего коэффициента умножения ядер процессора. Собственно, это типичный результат для нашего экземпляра процессора.

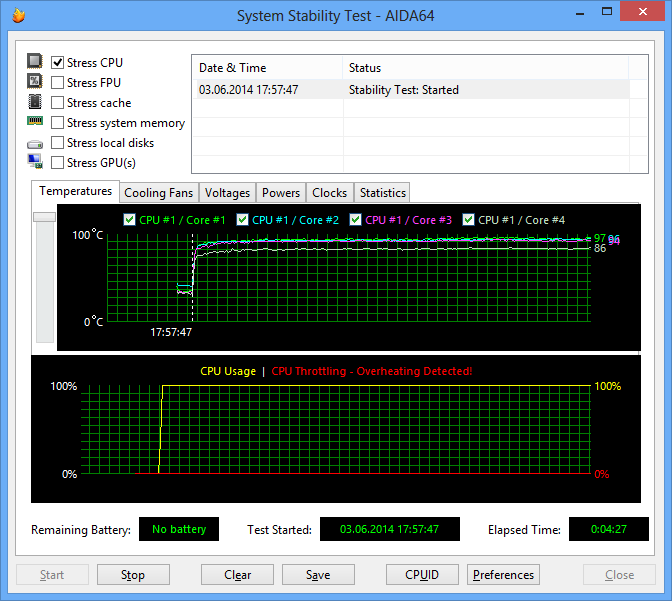

При этом при стрессовой загрузке процессора тестом Stress CPU из пакета AIDA 64 температура ядер процессора составляла порядка 77 °C.


При более интенсивной нагрузке с использованием теста Stress FPU температура ядер процессора достигала уже критического значения и активировался режим троттлинга (собственно, это тоже типичный результат при тестировании с кулером Thermaltake Contac 30), а тактовая частота опускалась до значения 3,5 ГГц.


Плата все же смогла нас удивить. Это первая модель, а которой удалось добиться функционирования нашего экземпляра процессора Intel Core i7-4770K на частоте 4,9 ГГц! Для этого потребовалось увеличить до 1,39 В напряжение ядер процессора (CPU Core Voltage) и увеличить до 2,2 В значение VCCIN. Однако в этом случае даже при загрузке процессора тестом Stress CPU температура ядер процессора достигает критического значения и наблюдается троттлинг (напомним, при использовании кулера Thermaltake Contac 30), так что для таких случаев требуется очень серьезное охлаждение.


Конечно, эти данные мы приводим исключительно в качестве справочной информации, и результат разгона вашего процессора в ваших условиях может быть иным. Тем не менее, нужно подчеркнуть, что плата имеет отличные возможности для разгона.

Фирменные утилиты

О наборе утилит, идущих в комплекте с платами MSI, мы уже писали, и в данном случае мы не увидели ничего нового. Наиболее фукнциональной, на наш взгляд, явлется утилита MSI Command Center, которая позволяет разгонять и процессор, и память, и графическое ядро, а также регулировать напряжение и настраивать скоростной режим работы подключенных вентиляторов.

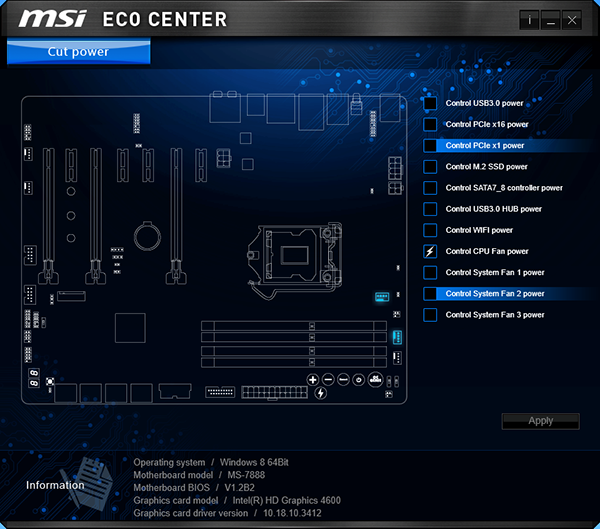

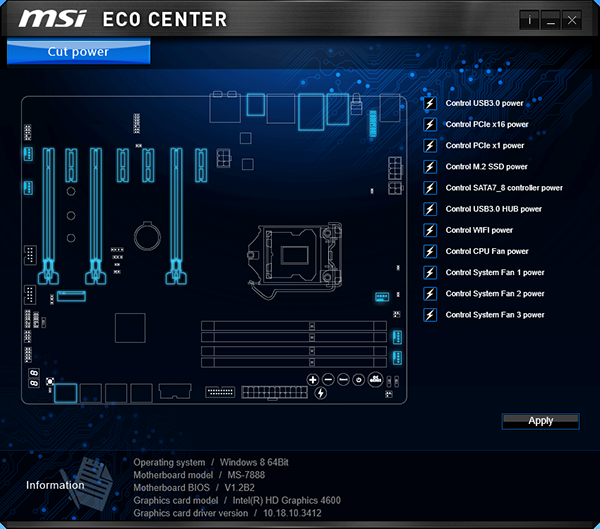

Пожалуй, единственная утилита MSI, о которой мы еще не писали, это MSI Eco Center. Данная утилита интересна тем, что позволяет отключать питание от неиспользуемых в работе модулей. К примеру, можно отключить питание неиспользуемых слотов PCI Express, разъемов USB 3.0, разъема M.2, двух SATA-портов и т. д.

По замыслу создателей, это должно приводить к снижению энергопотребления системы, однако это слишком уж сомнительно с позиции законов физики. Давайте представим себе ситуацию, когда в плафоне светильника нет лампочки, но при этом на сам патрон подается напряжение. Вопрос: изменится ли энергопотребление при отключении питания с помощью рубильника? В данном случае ситуация во многом схожая. Предполагать, что изменится энергопотребление системы, если мы отключим питание от слота PCI Express x16, в котором ничего не установлено — это как-то наивно. Как может измениться энергопотребление, если нет самого потребителя энергии? Можно, конечно, предположить, что речь идет о тех потерях, которые возникают в результате преобразования напряжения на модулях питания самой платы, однако это просто мизерные значения.

Впрочем, не будем гадать на кофейной гуще. Мы провели тест и измерили энергопотребление платы при всех подключенных модулях и слотах и всех отключенных модулях и слотах (за исключением вентилятора кулера процессора).

Разумеется, выяснилось, что отключение всех неиспользуемых модулей и слотов никак не отражается на энергопотреблении системы. В режиме простоя процессора Intel Core i7-4770K энергопотребление системы (без дискретной видеокарты) в обоих случаях составляет 29,7 Вт.

То есть MSI Eco Center — это чисто маркетинговая, абсолютно бессмысленная утилита.

Выводы

Итак, в сухом остатке мы имеем следующее. Плата MSI Z97 Mpower Max AC ориентирована в первую очередь на любителей разгона и экспериментов. Причем судя по наличию множества набортных кнопок, переключателей и колодки для измерения напряжений, предполагается, что эта плата будет использоваться на столе, а не монтироваться в корпус. Конечно, никто не мешает собрать обычный ПК на базе этой платы, но в таком случае все кнопки и переключатели окажутся недоступны.

В целом плата производит очень неплохое впечатление, каких-либо конструктивных недостатков у нее мы не обнаружили. На наш взгляд, эта плата отлично подойдет для любителей поэкспериментировать со своим компьютером, а также для любителей традиционного и экстремального разгона.
