Gigabyte N680SLI-DQ6 — системная плата на базе чипсета NVIDIA nForce 680i SLI


  • Чипсет NVIDIA nForce 680i SLI (применен северный мост C55 SLI X16 и южный MCP55PXE)

Осенью прошлого года в нашей лаборатории побывала интересная плата Gigabyte 965P-DQ6, положившая начало новой линейке 6-Quad (шесть «учетверенных» технологий). Конечно же, чипсет nForce 680i SLI, позиционируемый NVIDIA в качестве топового на рынке в целом (а не только в своей линейке) представлялся идеальным вариантом для выпуска на его основе следующей модели в серии, ради чего инженеры Gigabyte довольно продолжительное время потрудились над разработкой собственного дизайна платы, а не воспользовались референсным. Так что же в этот раз «учетверили» инженеры Gigabyte? Новинки есть.

Quad-Core Optimized — теперь уже уверенно заявлена поддержка четырехъядерных процессоров, которые есть на рынке и которые можно реально применить.

Quad SLI Support — новинка: поддержка четырех видеопроцессоров, объединенных в SLI (конечно, имеется в виду вариант применения двух двухпроцессорных видеоадаптеров); к достоинствам конкретной платы эту особенность чипсета отнести трудно.

Quad Cooling и Quad Triple Phase сохранили свое наполнение: это единая система охлаждения четырех самых нагреваемых элементов платы (северный и южный мосты чипсета, группа полевых транзисторов в цепи преобразователя процессорного напряжения и часть платы с оборотной стороны в пределах сокета) и 12-канальная (3×4) схема импульсного преобразователя напряжения.

Quad BIOS — здесь тоже все по-прежнему: DualBIOS (резервная копия BIOS, хранящаяся в отдельной микросхеме флэш-ПЗУ на плате) + возможность восстановления BIOS из резервной копии, хранящейся еще в двух местах (на комплектном CD с драйверами и в скрытом разделе жесткого диска); по-прежнему невелик и смысл последних двух пунктов.

Quad eSATA2 — 4 разъема eSATA-II для подключения внешних винчестеров; теперь плата имеет достаточно интерфейсов SATA, чтобы подключить при сборке системы обе планки с двумя портами eSATA и сохранить еще 6 портов для внутреннего использования.

Quad Gigabit LAN — вторая новинка: аж 4 гигабитных сетевых адаптера на плате! В сочетании с 4 внешними винчестерами это заставляет предполагать, что плата позиционируется во вряд ли существующую в реальности нишу специфических серверов, заодно активно используемых в качестве настольного ПК для новейших игр.

Не знаем, как вы, а мы насчитали 7 Quad-технологий. Ну да больше — не меньше. По крайней мере, мы не видим более такой профанации, как прежняя «технология» Quad DDR2 slots.

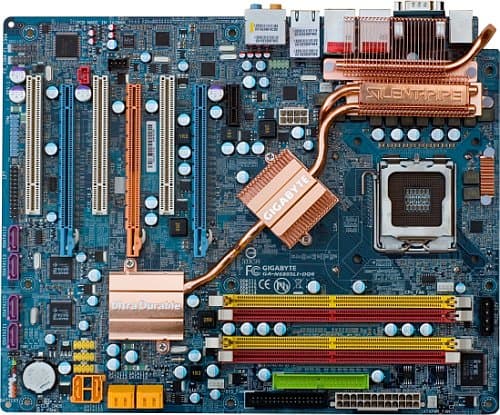

Конечно, оптимальной разводку платы с такой функциональностью назвать трудно, но работа проделана большая, и недостатки приходится буквально выискивать. Отметим удачную тенденцию располагать разъемы SATA с краю платы, уложив их «на бок». Доступность прочих разъемов в виду установки тех или иных более или менее габаритных карт расширения оставляем вам оценить по фотографии, но по крайне мере слоты для памяти остаются свободны даже после установки видеокарты. Слотов PCI на плате всего 3, причем расположены они в чередовании со слотами PCI Express x16, так что доступны окажутся, по-видимому, один-два. На плате имеется всего одна перемычка, и очистку содержимого CMOS с ее помощью легко можно будет выполнить и после полной сборки системы.

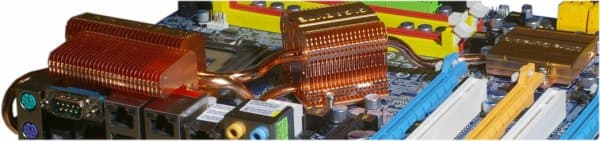

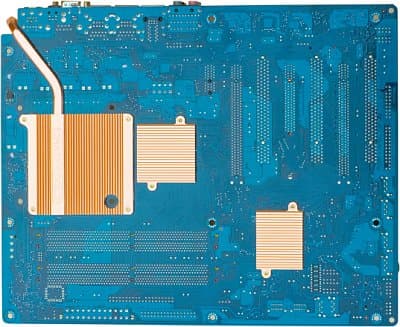

Охлаждение северного и южного моста, а также полевых транзисторов стабилизатора питания процессора — пассивное. Радиаторы на обоих мостах чипсета представляют собой медную пластину (радиатор на северном мосту вдобавок имеет значительное количество тонких медных ребер-пластин большой площади), соединенную собственной тепловой трубкой с нижней половиной сложного радиатора на полевых транзисторах около процессорного сокета. Верхняя половина этого радиатора собственной тепловой трубкой соединена с радиатором на обратной стороне процессорного сокета, а между собой половинки соединены двумя плоскими выступами из основания, проложенными теплопроводящей прокладкой и скрепленными двумя подпружиненными винтами. В дополнение, с оборотной стороны платы установлены небольшие алюминиевые радиаторы в районе мостов чипсета — по-видимому, они символизируют стремление инженеров Gigabyte к гармонии и красоте, поскольку функциональность у них нулевая: с горячими радиаторами на мостах они связаны лишь посредством крепежных винтов, и даже практически не касаются платы (в отличие от радиатора под процессорным сокетом, который прижат к плате через теплопроводящую прокладку).

Следует отметить, что данная реализация будет работать наиболее эффективно в случае применения воздушного кулера традиционной конструкции на процессоре, так как поток воздуха от этого кулера будет заодно охлаждать все радиаторы. Впрочем, даже при отсутствии эффективного обдува система зарекомендовала себя отлично: при работе в штатном режиме пластины радиаторов нагреваются до вполне «комфортных на ощупь» температур, руку не обжигает, проблем со стабильностью обнаружено не было. Зато в полный рост встали другие проблемы: настолько сложная конструкция системы охлаждения неизбежно занимает слишком много места и начинает конфликтовать с «окружением». Так, выбор процессорного кулера будет ограничен габаритами его радиатора, у большинства моделей будет сложно зафиксировать крепления типа «боксовых», а крепиться с оборотной стороны платы этот кулер принципиально не сможет. Кроме того, излишняя жесткость, которую придает текстолиту платы пластина радиатора с оборотной стороны сокета, будет препятствовать нормальной установке большинства кулеров (слегка прогибающих текстолит при монтаже). Наконец, нужно обязательно учитывать, что радиаторы на оборотной стороне текстолита выступают приблизительно на 4-5 мм, что может помешать установить плату в корпус, у которого предусмотрен зазор между платой и стенкой менее 5 мм.

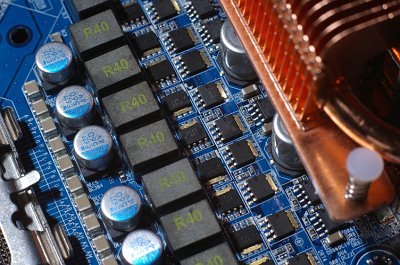

12-канальный импульсный стабилизатор напряжения питания процессора использует по 2 полевых транзистора на канал, 2 конденсатора по 470 мкФ и 5 по 560 мкФ на 6,3 В, а также 3 по 330 мкФ на 16 В (все конденсаторы — высококачественные полимерные от Sanyo из серии SVP). Должное внимание уделено стабилизатору напряжения для памяти, который состоит из 15 полимерных конденсаторов емкостью по 470 мкФ, нескольких по 100 мкФ и усилен индуктивными элементами. Размер платы — 305×245 мм (полноразмерный ATX), крепление осуществляется при помощи 9 стандартных винтов, и при удачном раскладе (см. выше) все углы оказываются жестко зафиксированы. Излишне говорить, что разводка данной модели уникальна, нераспаянных контроллеров и прочих элементов у платы нет.

Системный мониторинг (ITE IT8718F-S, по данным BIOS Setup)

  • Напряжение процессора, памяти, +3,3 В, +12 В (только индикация корректности напряжений!);
  • Частота вращения трех вентиляторов, для двух из которых реализована функция автоматического управления частотой вращения;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком на плате).
  • Технология автоматической регулировки вращения вентиляторов в зависимости от температуры ограничена выбором типа регулировки (в зависимости от модели — с 3- или 4-контактным разъемом — понижением напряжения или заданием пропуска тактов), а также возможностью выбора Intel QST (используя цифровой датчик температуры в новых процессорах Core 2/Extreme) вместо классической схемы работы, но никакой конкретной величины для настройки указать нельзя.

Более точная настройка режимов работы вентилятора должна быть возможна при помощи фирменной утилиты EasyTune[5] под Windows.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет 775, поддержка процессоров с частотой шины до 1333 МГц: Intel Core 2 Extreme (до QX6700/X6800), Core 2 Quad (до Q6600), Core 2 Duo (до E4300/E6700), Pentium 4 XE (до 3,73 ГГц), Pentium XE (до 965), Pentium D (до 840/960), Intel Pentium 4 (до 571/672), Celeron D (до 360);
  • 4 разъема под DDR2 SDRAM DIMM с/без ECC (до 8 ГБ DDR2-533/667/800; поддерживается двухканальный режим работы при симметричном заполнении слотов обоих каналов); приведен список сертифицированных модулей;
  • 3 слота форм-фактора PCIEx16 для видеокарт: 2 из них всегда работают со скоростью x16, для них поддерживается режим SLI; третий всегда работает со скоростью х8, предназначен для установки видеокарты для физических расчетов в играх (разумеется, может быть использован и в качестве слота «общего назначения»);
  • 1 слот PCIEx1;
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные видеоускорители, не имеющие собственного разъема питания, или же следует дополнительно задействовать упомянутый ниже 4-контактный разъем), 8-контактный EPS12V для питания процессора (можно подключать стандартный 4-контактный коннектор ATX12V даже без переходника, хотя для моделей Pentium Extreme Edition все-таки рекомендуется использовать БП с полноценным коннектором EPS12V) и 4-контактный «периферийный» разъем для обеспечения дополнительного питания слотам PCIEx16;
  • Разъем FDD;
  • 1 «чипсетный» разъем IDE (Parallel ATA) с поддержкой 2 устройств ATA133;
  • 10 разъемов SATA-II на 10 устройств SATA300 (включая внешние варианты eSATA): из них 6 «чипсетных» портов, подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1 и 5; еще 4 порта функционируют за счет двух дополнительных контроллеров JMicron, подключаемые к ним диски можно попарно объединить в RAID-массивы уровней 0 и 1;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • 2 разъема для подключения планок на 2 дополнительных порта FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения цифрового звукового входа S/PDIF-In на планке;
  • Разъем для подключения порта LPT на планке;
  • Разъем для подключения модуля TPM (Trusted Platform Module, устройство с контроллером для проверки подлинности цифровых подписей и ключей, а также прочих функций шифрования и обеспечения безопасности);
  • Разъем для подключения датчика открытия корпуса (Chassis Intrusion);
  • Всего 3 разъема для подключения вентиляторов (все с возможностью контроля количества оборотов), причем два из них — 4-контактные, для них доступна автоматическая регулировка частоты вращения.

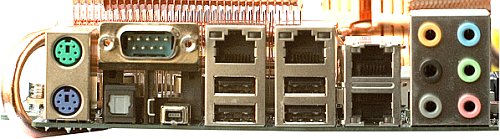

Задняя панель платы (слева направо, по блокам)

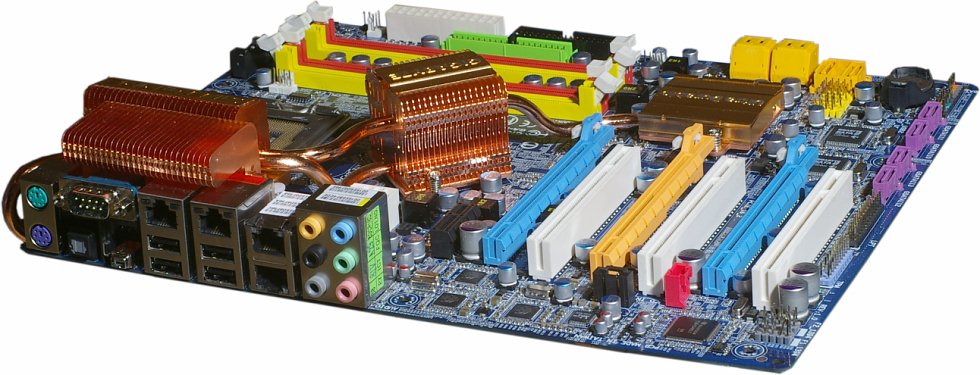

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 COM-порт, 1 оптический S/PDIF-Out (Toslink), 1 mini-FireWire (4-контактный, без питания);
  • 2 порта USB 2.0, 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB 2.0, 1 RJ-45 (Gigabit Ethernet);
  • 2 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов: Line-In, Front, Mic-In, Side, Rear, Center/Sub.

Конечно, задняя панель платы выглядит крайне необычно из-за наличия 4 сетевых розеток — все остальные периферийные разъемы серьезно ущемлены в правах.

Комплект поставки


по ссылке — вид коробки в «распахнутом» состоянии
  • Упаковка: стандартная коробка «элитных» плат Gigabyte — внешне напоминает яркий праздничный подарок; коробка размером примерно в 2 раза толще обычной, глянцевая суперобложка темно-зеленого цвета с перламутровым переливом; обложка раскрывается как открытка, имеет прозрачное окошко для визуального знакомства с платой; вся поверхность и разворот обложки забиты перечислением особенностей и характеристик платы; внутри суперобложки находится картонная коробка черного цвета, имеющая удобную ручку для транспортировки; содержимое коробки разделено на 2 части — сама плата в пластиковой прозрачной упаковке и картонная коробка с дополнительными принадлежностями;
  • Документация: руководство пользователя на английском языке; краткая инструкция по установке «боксового» процессора Intel и плакат с кратким пошаговым руководством по сборке компьютера — на нескольких языках, включая русский;
  • Кабели: 4 SATA, 1 шлейф ATA66 и 1 для подключения дисковода — оба шлейфа фирменные, синего цвета, с держателями у разъемов для удобства отключения;
  • SLI Bridge (платка для соединения двух видеокарт при работе в режиме SLI);


  • 2 набора eSATA, каждый из которых включает: планку на заднюю панель компьютера с двумя портами eSATA и разъемом питания для IDE-устройств (внутри компьютера такая планка подключается к двум разъемам SATA на плате и к коннектору питания для IDE-устройств), 1 кабель eSATA-SATA длиной около 50 см, 1 переходник питания IDE-SATA;
  • Заглушка на заднюю панель компьютера для вывода соответствующих разъемов.
  • CD с необходимыми драйверами и фирменными утилитами, а также пакеты Norton Internet Security 2006 и Антивирус Касперского (такое признание успехов отечественных программистов на международной арене приятно, однако, к сожалению, на диске предоставляется лишь общедоступный дистрибутив, а не зарегистрированная версия).

Набор фирменных утилит включает в себя следующие полезные программы:

  • EasyTune 5 — программа для тонкой настройки системы и системного мониторинга, расширяет возможности платы в области разгона и позволяет разгонять «на лету»;
  • @BIOS — программа для обновления BIOS платы из-под Windows, умеет искать последнюю версию прошивки в интернете;
  • Face Wizard — позволяет встраивать в прошивку BIOS свой собственный логотип, который будет выводиться на экран при загрузке компьютера;
  • i-Cool — любопытная утилита для задания профилей производительности процессора и снижения его нагрева (чипсетным троттлингом) в простое при сопутствующем замедлении кулера.

Интегрированные контроллеры

  • Звуковой, на базе 10-канального (7.1+2) HDA-кодека Realtek ALC888DD, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов, оптическим разъемом S/PDIF-Out, разъемом S/PDIF-In и поддержкой ряда уникальных функций;
  • 4 сетевых, 2 из которых на базе чипсета (и PHY-контроллеров Marvell 88E1116) с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet) и ряда фирменных технологий NVIDIA, включая аппаратный брандмауэр (подробнее см. в описании чипсета); еще 2 основаны на микросхемах Marvell 88E8052 и 88E8056 (в обоих случаях интерфейс PCIEx1) с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • 2 SATA-II RAID, на базе микросхем JMicron JMB363 (маркировка «Gigabyte», интерфейс PCIEx1), с суммарной поддержкой 4 устройств SATA300 и возможностью объединения дисков попарно в RAID-массивы уровней 0 и 1 (задействована лишь часть функциональности этих контроллеров);
  • FireWire, на базе микросхемы Texas Instruments TSB43AB23, с поддержкой 3 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,01, −0,05Отлично
Уровень шума, дБ (А): −92,6Очень хорошо
Динамический диапазон, дБ (А): 92,5Очень хорошо
Гармонические искажения, %: 0,0008Отлично
Интермодуляционные искажения + шум, %: 0,0073Отлично
Взаимопроникновение каналов, дБ: −92,5Отлично
Интермодуляции на 10 кГц, %: 0,0074Отлично

Общая оценка: Отлично (подробнее). Использование самого качественного на сегодняшний день кодека Realtek в сочетании с грамотной разводкой платы приносит отличные результаты: по параметрам аналогового вывода Gigabyte N680SLI-DQ6 может соперничать с дорогими звуковыми картами от ведущих производителей.

Не считая возможности выводить одновременно независимые аудиопотоки на тыловые (7.1) и фронтальные (стерео) разъемы компьютера, ALC888DD поддерживает ряд интересных домашнему пользователю функций. В первую очередь, это реализованные в драйверах технологии DTS Neo:PC (разложение обычного стереосигнала на 4-8 каналов для создания эффекта объемного звука при аналоговом подключении многоканальной аудиосистемы), DTS Interactive (передача кодированного DTS-сигнала на внешний декодер по S/PDIF), Dolby Digital Live (кодирование аудиопотока в AC-3 «на лету» для вывода по интерфейсу S/PDIF) и цифровой вывод PCM-звука по S/PDIF. Также аудиокодек на аппаратном уровне поддерживает технологии пространственного разделения сигналов (для стереомикрофонов) и подавления окружающих шумов и микрофонного эха.

Настройки

С помощью перемычек и переключателейПеремычка для очистки содержимого CMOS
Из BIOS, основанного на версии 6.00PG от AwardВозможность отключения специфических функций процессора+Hyper-Threading, No-Execute Memory Protect, CPU Thermal Monitor 2, CPU EIST Function, CPU Enhanced Halt, Virtualization Technology
Настройки таймингов памяти+CAS Latency, RAS# to CAS# Delay, Row Precharge, Min RAS# Active Time, Command Per Clock, TRRD, TRC, TWR, TWTR, TREF
Выбор частоты работы памяти+Linked (увеличивать пропорционально частоте FSB, выбрав делитель из нескольких доступных значений) или задать желаемую частоту в интервале 400—1400 МГц с шагом 1 МГц (в реальности шаг значительно крупнее и может составлять до 80 МГц)
Возможность задания частоты для периферийных шин+PCI-E (регулируется для каждого из трех слотов PCIEx16 по отдельности): 100—150 МГц с шагом 1 МГц и индикацией текущего значения;
HT (между мостами чипсета): ×1, ×2, ×3, ×4, ×5 к опорной частоте
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—650 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+
Изменение напряжения ядра процессора+Normal, 0,68750—2,37500 В с шагом 0,00625 В до 1,6 В и шагом 0,025 В выше и индикацией текущего значения
Изменение напряжения памяти+Normal, +0,025—0,775 В с шагом 0,025 В
Изменение напряжения чипсета+для северного моста и его шины PCI-E: Normal, +0,05—0,20 В с шагом 0,05 В;
для южного моста и его шины PCI-E: Normal, +0,05—0,75 В с шагом 0,05 В;
для южного моста в режиме Standby: Normal, +0,05—0,15 В с шагом 0,05 В;
для шины HT между мостами: Normal, +0,05—0,35 В с шагом 0,05 В
Изменение напряжения FSB+Normal, +0,05—0,35 В с шагом 0,05 В

Использовалась версия BIOS F3, как последняя из доступных на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Как обычно у продукции Gigabyte, дополнительные настройки открываются в BIOS Setup по нажатию клавиш Ctrl+F1 (в основном становятся доступны тайминги памяти).

Плата позволяет по нажатию определенной клавиши в момент прохождения процедуры POST вызвать меню для выбора загрузочного устройства, что дает возможность с удобством выполнить разовую загрузку, например с CD-привода, не производя соответствующих изменений в BIOS Setup. Также в BIOS платы интегрирована традиционная утилита Gigabyte Q-Flash, позволяющая перепрошить BIOS с дискеты, которую не требуется для этого делать системной.

Разумеется, плата на nForce 680i SLI поддерживает работу с профилями EPP модулей памяти (SLI-Ready Memory), также, традиционно для плат на последних чипсетах NVIDIA, в BIOS Setup доступно включение функции NVIDIA GPU Ex, некоторым неафишируемым образом оптимизирующей работу с видеокартами этой компании. Доступно и включение функции LinkBoost (автоматический разгон шин PCI Express и чипсетной HT при установке двух видеокарт NVIDIA для увеличения скорости обмена данными между ними), причем NVIDIA в своей референсной модели от поддержки этой функции уже отказалась и даже не числит ее более в списке особенностей чипсета.

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Core 2 Duo 6600 (2,4 ГГц)
  • Память: 2 модуля по 1 ГБ Corsair CM2X1024-9136C5D (тестировалась в режиме DDR2-800 с таймингами 4-4-4)
  • Видеокарта: ATI Radeon X1900 XTX, 512 МБ
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: HiPro W460GC31
  • ОС: Windows XP SP2

Вполне логично сравнить модель собственной разработки Gigabyte с референсной платой на nForce 680i SLI от NVIDIA (продаваемой под маркой eVGA). Конечно, изменение дизайна на скорости вряд ли скажется, а вот настройки BIOS — вполне могут.

Тест eVGA nForce 680i SLI Gigabyte N680SLI-DQ6
Архивирование в 7-Zip, мин:сек 4:07 4:08
Кодирование MPEG4 (XviD), мин:сек 3:37 3:37
FarCry (Low@640×480), fps 365 362
FarCry (Highest@1600×1200), fps 152 153
Doom 3 (Low@640×480), fps 218 217
Doom 3 (Highest@1600×1200), fps 121 121

К разочарованию любителей сенсаций на ровном месте, никакой разницы по скорости между платами, как и следовало ожидать, не обнаружилось.

Итог

По результатам тестирования, можем удостоверить, что плата устойчиво работает при штатном охлаждении (для процессора использовался «боксовый» кулер) и демонстрирует при этом эталонную производительность. Осталось понять, кому и зачем может пригодиться такая модель. Честно говоря, получается у нас это с трудом. К невероятному количеству разъемов для дисковых накопителей на современных платах все вроде бы уже привыкли, теперь Gigabyte вбрасывает пробный шар с сетевыми контроллерами (в необходимости наличия даже двух экземпляров которых до сих пор имеются большие сомнения). И ладно бы, если бы все эти приятные опции давались в нагрузку к плате стоимостью 50 долларов — нет, покупателю предлагается вполне осмысленно выложить весьма немалую сумму за топовую модель с такой функциональностью. На наш взгляд, подход, примененный в модели 965P-DQ6, здесь «завален» обычными маркетинговыми «завлекаловочками», и рассматриваемая модель, таким образом, получилась чисто выставочной. Впрочем, если сочетание особенностей платы показалось вам привлекательным, а финансовый аспект не является решающим, N680SLI-DQ6 вряд ли вас разочарует, так как спроектирована плата лишь с незначительным числом недочетов, а к качеству изготовления никаких вопросов быть не может.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
