ASUS M5A97 EVO и ASUS M5A99X EVO

мейнстримовые модели из новой линейки M5 под Socket AM3+


Коль скоро в линейке процессоров на ядре Bulldozer будут и демократично оцениваемые модели, то и относительно недорогие платы под Socket AM3+ также будут пользоваться спросом. Тем более, что функциональность нынешних «середнячков» весьма достойная и позволяет собрать на подобной плате основательно «упакованную» конфигурацию. Сегодня мы рассмотрим как раз такую плату M5A97 EVO на чипсете AMD 970. А вторая модель, которая также участвует в этом объединенном обзоре, внешне и по характеристикам очень похожа, но рассчитана на желающих построить конфигурацию с несколькими видеокартами и симметричным режимом CrossFire или SLI.

Особенности плат

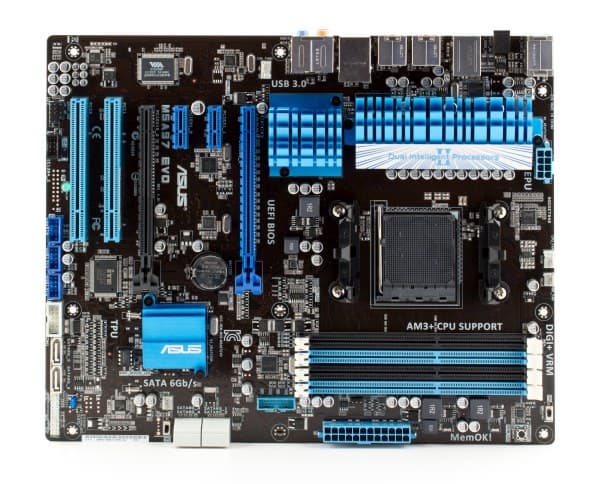

материнская плата ASUS M5A97 EVO

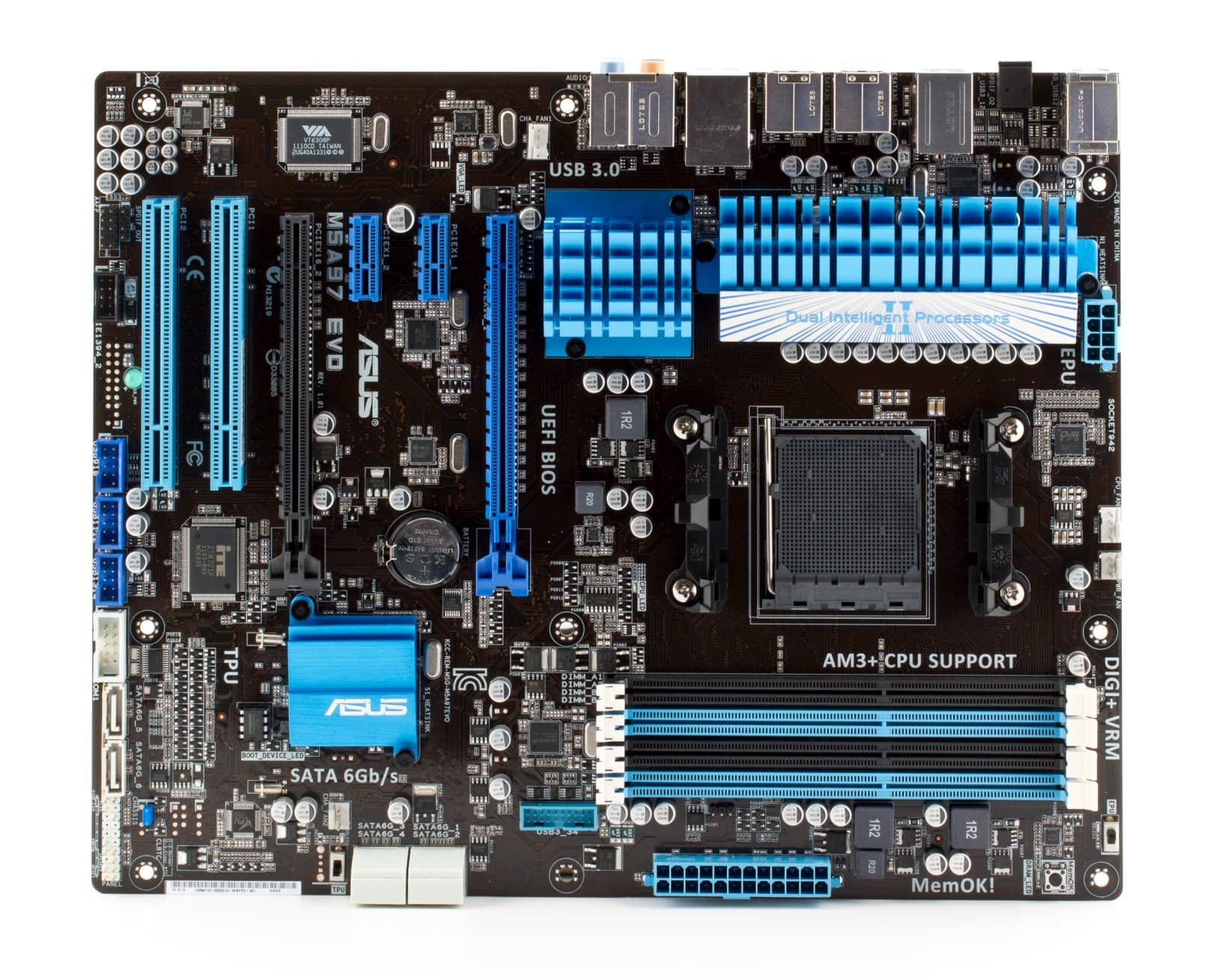

Младшая модель, тем не менее, также имеет пару графических портов и формально поддерживает максимальные конфигураци (Quad CrossFire и SLI на двух картах с двумя графическими процессорами на каждой). Однако схема работы портов не совсем оптимальна для такой нагрузки, первый слот PCI-E x16 имеет в своем распоряжении постоянные 16 линий, а второму слоту достались только 4 из числа резервных.

В остальном оснащение платы более чем основательное для модели-середнячка. Обращает на себя внимание расположение 2 внутренних портов SATA отдельно от остальных, но сделано это по компоновочным соображениям: все 6 портов чипсетные (SATA 3.0), а на заднюю панель выведены 2 eSATA 2.0 дополнительного контроллера.

Разработчики потрудились развести все доступные USB-порты чипсета (общим числом 14, из которых 6 самостоятельно выводятся пользователем с помощью дополнительных планок). Разумеется, есть и контроллер USB 3.0, причем на 4 порта, так что порты с передней панели корпуса также можно сделать высокоскоростными (если соответствующий кабель в корпусе совместим с новым стандартом). Из устаревших интерфейсов пользователь может вывести с помощью дополнительной планки COM-порт.

материнская плата ASUS M5A99X EVO

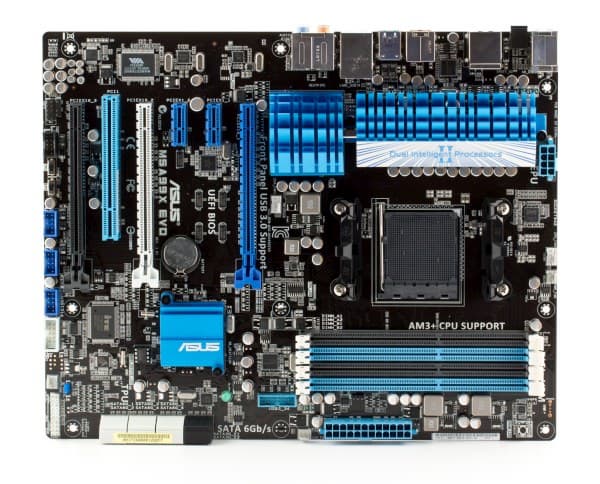

Старшая модель отличается в первую очередь официальной поддержкой симметричных конфигураций CrossFire и SLI, поэтому тем, кто планирует сразу или в перспективе добавить вторую видеокарту для 3D-рендеринга, стоит ориентироваться на эту модель. Два основных слота PCI-E x16 либо работают в режиме x16+x0 при установке единственной видеокарты, либо делят пропускную способность пополам при установке двух карт. Наконец, третий (коричневый) слот постоянно подключен к 4 линиям PCI-E, так что сюда можно будет поставить или третью видеокарту для ускорения физических расчетов, или другую высокоскоростную PCIE-периферию.

В остальном компоновка и оснащение двух моделей ASUS очень похожи, за исключением того, что у M5A99X EVO два SATA-контроллера, а все внутренние SATA-порты собраны вместе.

материнская плата ASUS M5A97 EVO

Радиаторы отличаются от классической конструкции лишь замысловатым оребрением, а в остальном это самая простая схема: три раздельных радиатора, по одному на мостах чипсета и длинный радиатор, покрывающий стабилизатор напряжения. У старшей модели радиатор северного моста и радиатор на полевых транзисторах соединены тепловой трубкой. При этом нельзя сказать, что площадь оребрения так уж велика, это привилегия более дорогих плат. В данном же случае надо иметь в виду, что обдув радиаторов необходим! В корпусе должна быть хоть какая-то продувка, особенно если вентилятор на процессоре не охлаждает компоненты вокруг процессорного гнезда. Это вдвойне актуально в случае разгона. Впрочем, если используется «коробочный» вентилятор, он будет неплохо помогать, поскольку ребра охлаждения чипсета ориентированы соответствующим образом.

материнская плата ASUS M5A97 EVO

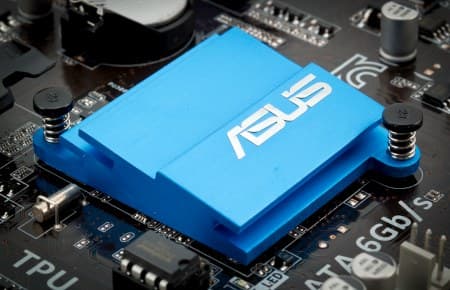

Радиатор на южном мосту, как мы видим, тоже весьма «дизайнерский» — возможно, некоторые предпочли бы видеть тут простую игольчатую или пластинчатую конструкцию. Пусть не такую эстетичную, но предполагающую более эффективную теплоотдачу. Если SATA-контроллер будет задействован на «полную катушку», в жару такая система может быть не вполне стабильна. Это просто надо иметь в виду: тепловая мощность этого компонента небольшая, поэтому даже минимальная конвекция в этой области снижает нагрев до безопасного уровня. Главное, чтобы все это было в корпусе.

материнская плата ASUS M5A99X EVO

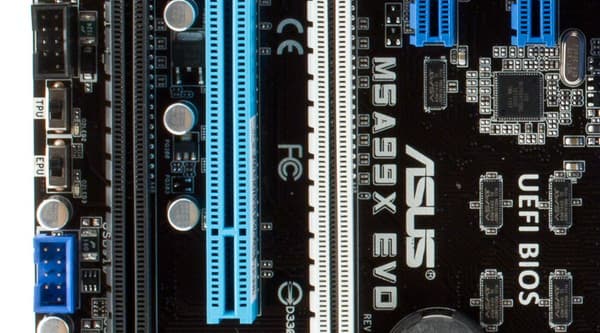

Разработчики из ASUS предоставляют любителям пощелкать переключателями такую возможность. Младшая плата имеет «выключатель» режима TPU, а старшая — еще и EPU. И то, и другое можно активировать и из BIOS Setup: первый выключатель связан с функцией автоматического разгона, поэтому не очень интересен для большинства пользователей. А про EPU мы в свое время много писали, формально эта функция рекламировалась как возможность понизить потребляемую мощность сверх того, что предлагается в рамках Cool’n’Quiet и прочих технологий, связанных с режимами энергосбережения процессора. В действительности же выигрыш от применения EPU крайне сложно обнаружить — во всяком случае приборы, измеряющие мгновенную мощность, тут не годятся. Нужен более чувствительный счетчик, который возможно насчитает какое-то количество ватт, сэкономленных в месяц.

материнская плата ASUS M5A97 EVO

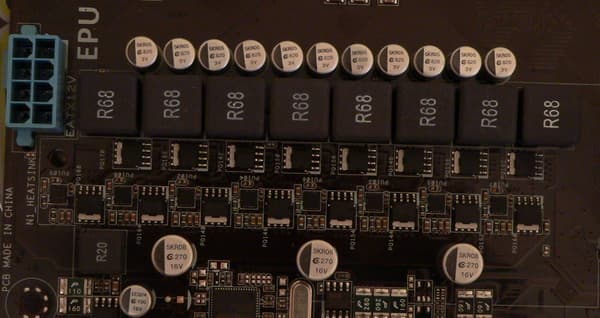

Стабилизатор напряжения питания процессора одинаковый у обеих плат. И раньше мы бы назвали такую конструкцию роскошной. Сейчас же 8-канальным стабилизатором, использующим по два современных высокоэффективных полевых транзистора на канал, уже никого не удивить. В цепи конвертера напряжения установлено 11 конденсаторов по 820 мкФ, и 3 по 270 мкФ, что тоже не так много, как на теперешних элитных версиях плат.

Однако это не означает, что это мало и надо стремиться к большему. Возможно, и стоит, но лишь для разгона старших моделей процессоров в линейке, а основная масса выпускаемых процессоров сейчас даже более экономична, чем во времена, когда стабилизаторы обходились меньшим количеством каналов и компонентной базой попроще. Возможна установка любых современных процессоров, включая модели с TDP 140 Вт.

материнская плата ASUS M5A97 EVO

Упаковка очень практичная, компактная, дизайн для обеих моделей одинаковый, кроме маркировки, естественно.

материнская плата ASUS M5A99X EVO

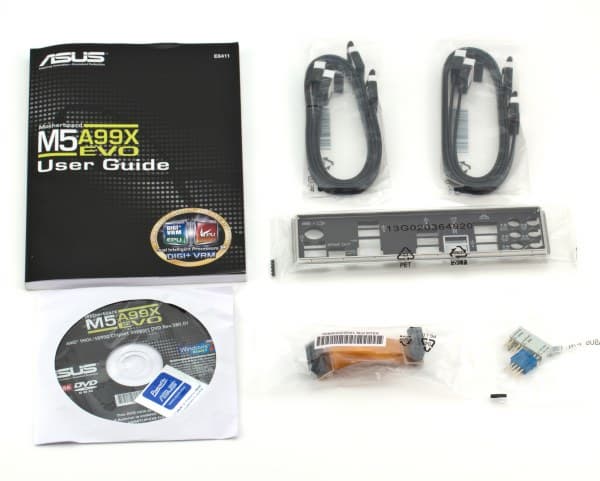

Комплект, тем не менее, включает и некоторые формальные излишества помимо 4 кабелей SATA 3.0 с металлическими защелками: имеется набор Q-Connectors для объединения проводов от передней панели для удобства подключения к плате и фирменная заглушка на заднюю панель. А у старшей модели — также CrossFire-мостик.

Функциональность

материнская плата ASUS M5A97 EVO
по ссылке — вид платы в 3/4 со стороны задней панели

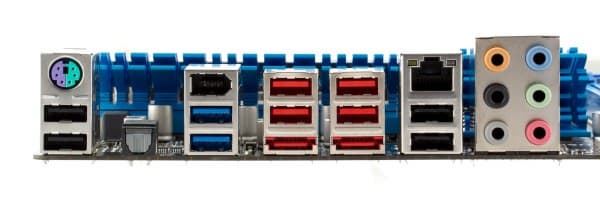

Это задняя панель младшей модели. Все необходимое, как видим, имеется: помимо стандартной комплектации есть и FireWire, 2 порта eSATA 2.0 и 2 USB 3.0 (выделены синим цветом), а также оптический S/PDIF-Out.

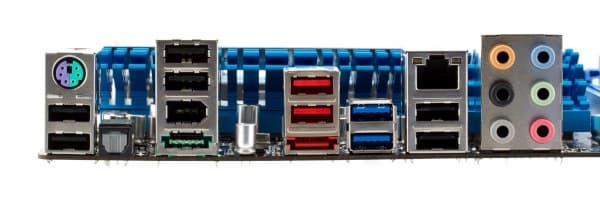

материнская плата ASUS M5A99X EVO
по ссылке — вид платы в 3/4 со стороны задней панели

Компоновка задней панели старшей модели несколько отличается, но набор портов почти идентичен, лишь один из eSATA-портов сблокирован с USB.

Платы основаны на чипсетах AMD 970 и AMD 990X соответственно. Поддерживаются все процессоры, выпущенные для разъема Socket AM3, и те, что будут выпущены для AM3+. В качестве оперативной памяти может быть установлено до 32 ГБ DDR3-1066/1333/1600/1800/1866. Для подключения накопителей установлено 6 внутренних «чипсетных» портов SATA 3.0 (диски, подключенные к ним, могут объединяться в режимах RAID 0, 1, 0+1 и 5), у М5A99X имеется также 2 SATA 2.0, поддерживаемых дополнительным контроллером, и обе платы имеют 2 eSATA 2.0.

Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (8-канальный HDA-кодек Realtek ALC892), оптический S/PDIF-Out выведен на заднюю панель;
  • сетевой контроллер (Realtek 8111E, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • SATA 2.0 (JMicron JMB362, интерфейс PCIEx1), с поддержкой двух портов SATA 2.0, оба выведены на заднюю панель в виде eSATA;
  • SATA 2.0 (JMicron JMB362, интерфейс PCIEx1), с поддержкой двух портов SATA 2.0 (только плата M5A99X);
  • USB 3.0 (2×ASMedia ASM1042, интерфейс PCIEx1), с поддержкой 4 портов USB 3.0, из которых 2 выведены на заднюю панель;
  • FireWire (VIA 6308P, интерфейс PCI), с поддержкой 2 портов IEEE 1394a, из которых 1 выведен на заднюю панель;
  • cистемный мониторинг (ITE IT8721F), в BIOS предусмотрено автоматическое управление процессорным и системным вентиляторами, для которых пользователь может выбрать автоматические режимы (Silent, Standard или Turbo) или вручную задать максимальную и минимальную частоту вращения и соответстующие им температурные пороги. Регулировка поддерживается как для 4-, так и 3-контактных вентиляторов. Для тех, кого интересует более тонкое управление, расширенные возможности предоставляет утилита Fan Expert.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

ASUS M5A97 EVO:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ +0,00, −0,01 Отлично
Уровень шума, дБ (А) −87,0 Хорошо
Динамический диапазон, дБ (А) 87,1 Хорошо
Гармонические искажения, % 0,0054 Очень хорошо
Гармонические искажения + шум, дБ (А) −77,7 Средне
Интермодуляционные искажения + шум, % 0,016 Очень хорошо
Взаимопроникновение каналов, дБ −88,6 Отлично
Интермодуляции на 10 кГц, % 0,015 Очень хорошо

Общая оценка: Очень хорошо (подробнее).

ASUS M5A99X EVO:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ +0,02, −0,02 Отлично
Уровень шума, дБ (А) −88,5 Хорошо
Динамический диапазон, дБ (А) 88,6 Хорошо
Гармонические искажения, % 0,0043 Очень хорошо
Гармонические искажения + шум, дБ (А) −77,3 Средне
Интермодуляционные искажения + шум, % 0,015 Очень хорошо
Взаимопроникновение каналов, дБ −90,0 Отлично
Интермодуляции на 10 кГц, % 0,013 Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Один из самых качественных кодеков, среди используемых на современных платах. Нельзя сказать, что разработчики выжали из него возможный максимум, встречаются объективные показатели и чуть лучше, но и такой результат достаточно хорош для целевого использования (в паре с не самыми дорогими колонками или наушниками). Старшая модель показала чуть более высокие результаты.

Разгон

Описание методики тестирования производительности, разгона и конфигурацию тестового стенда для платформы Socket AM3 можно посмотреть на этой странице.

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти +
Частота памяти + DDR3-800—DDR3-1600
Частота (множитель) шины HT +
Опорная частота ЦП + 100—600 МГц
Коэффициент умножения ЦП + два параметра: для ядер и CPU NB
Возможность разблокировки ядер у соответствующих процессоров + через BIOS
Напряжение процессора + −0,7—+0,7 В (CPU)
−0,7—+0,7 В (CPU NB)
2,2—2,8 В (CPU VDDA)
Напряжение памяти + 1,2—2,5 В
Напряжение чипсета + 1,10—1,25 В (для северного моста)
1,10—1,80 В (для южного моста)

(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT, в BIOS, зависят от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS 0402.

На обеих платах была установлена одинаковая версия BIOS, все настройки и параметры также были идентичными.

материнская плата ASUS M5A97 EVO

В первую очередь надо отметить, что идея графического интерфейса BIOS Setup продолжает развиваться. Теперь при входе в BIOS Setup пользователь видит достаточно дружелюбную картинку, в которой сможет разобраться даже вовсе новичок или пользователь, который поспешил бы перезапустить компьютер, случайно оказавшись вдруг перед «классическим» текстовым интерфейсом. Помимо наглядно представленного мониторинга, в данном случае есть возможность выбрать режим энергосбережения и загрузочный диск.

материнская плата ASUS M5A97 EVO

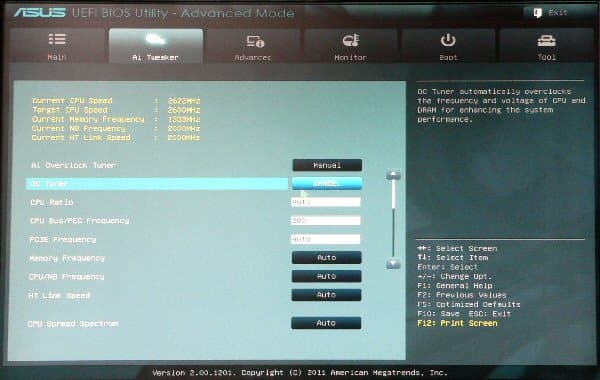

А все остальные параметры, в том числе исчерпывающий набор разгонных настроек, доступны после перехода в расширенный режим, который тоже имеет графический интерфейс. Настроек, возможно, не так много, как у самых дорогих моделей, но все равно есть много дополнительных параметров, например, для тонкого тюнинга памяти. Есть также необходимые для успешного разгона моделей под Socket AM3+ параметры для выбора настроек мониторинга токов и температур. Которые, при желании, пользователь сможет расширить — и на свой страх и риск поднимать частоту выше стандартной и доступной в режиме Turbo Core.

  Phenom II X3 720 (2,8 ГГц) Phenom II X4 810 (2,6 ГГц)
Тактовая частота ЦП, МГц 3800 3805
Опорная частота (множитель), МГц 200 (×19) 293 (×13)
Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В 1,48/1,35 1,45/1,38
Частота (множитель) CPU NB, МГц 2600 (×13) 2637 (×9)
Частота (множитель) шины HT, МГц 2000 (×10) 2051 (×8)
Частота памяти, МГц DDR3-1333 DDR3-1172
Примечание разгон с увеличением множителей (ядра и CPU NB) разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

А пока мы пользуемся для тестирования разгонного потенциала процессорами из старой линейки. И можем лишь отметить, что обе платы продемонстрировали идентичные результаты, соответствующие таковым у большинства современных плат, у которых с разгоном «все в порядке». То есть рекордов платы не установили, но результат близок к максимальному.

Производительность и экономичность

Производительность плат также оказалась на одном уровне и с точностью до погрешности измерения соответствует эталонным показателям для используемого процессора.

Потребляемая мощность

Мощность измеряется встроенным в блок питания ваттметром для системы в целом.

Phenom II X4 810 + Radeon HD4850 ASUS M5A97 EVO ASUS M5A99X EVO
Редактирование текста, Вт (Cool’n’Quiet On) 69 74
Редактирование текста, Вт (Cool’n’Quiet Off) 86 86
Игра FarCry 2, Вт 122—182 163—202

Младшая плата оказалась экономичнее, причем отличие явно находится за пределами погрешности измерения и является достаточно неожиданным результатом, учитывая, что комплектация плат отличается незначительно, а схемы питания и вовсе одинаковые.

Выводы

Обе платы имеют все необходимое для сборки основательной конфигурации — будь то игровой компьютер или просто хорошая рабочая машинка. Радует, что в среднебюджетный сегмент проникли (а вернее сказать, окончательно в нем закрепились) такие считавшиеся прежде излишествами вещи, как стабилизатор напряжения с большим количеством каналов, качественная компонентная база и наличие всех актуальных периферийных интерфейсов. Система охлаждения чипсета не имеет особого запаса на случай экстремального разгона или работы в корпусе с пассивным охлаждением, но в 90% случаев (при использовании, в частности, стандартного кулера на процессоре) справится со своими задачами даже в условиях умеренного разгона. И, как принято говорить, в 99% случаев должна безупречно отработать в штатном режиме.

Средняя текущая цена (количество предложений) в московской рознице:
ASUS M5A97 EVO$117(20)
ASUS M5A99X EVO$134(17)
