Материнская плата ASRock X99 Taichi


Как мы уже неоднократно отмечали, анонс процессоров семейства Broadwell-E, который состоялся в самом конце мая, стал формальным поводом для выпуска новых моделей материнских плат на чипсете Intel X99. В этой статье мы рассмотрим одну их таких новых моделей, ASRock X99 Taichi, которая была анонсирована компанией в рамках выставки Computex 2016.

Комплектация и упаковка

Плата ASRock X99 Taichi поставляется в большой коробке с ручкой, на которой нанесено название платы и перечислены все ее особенности.

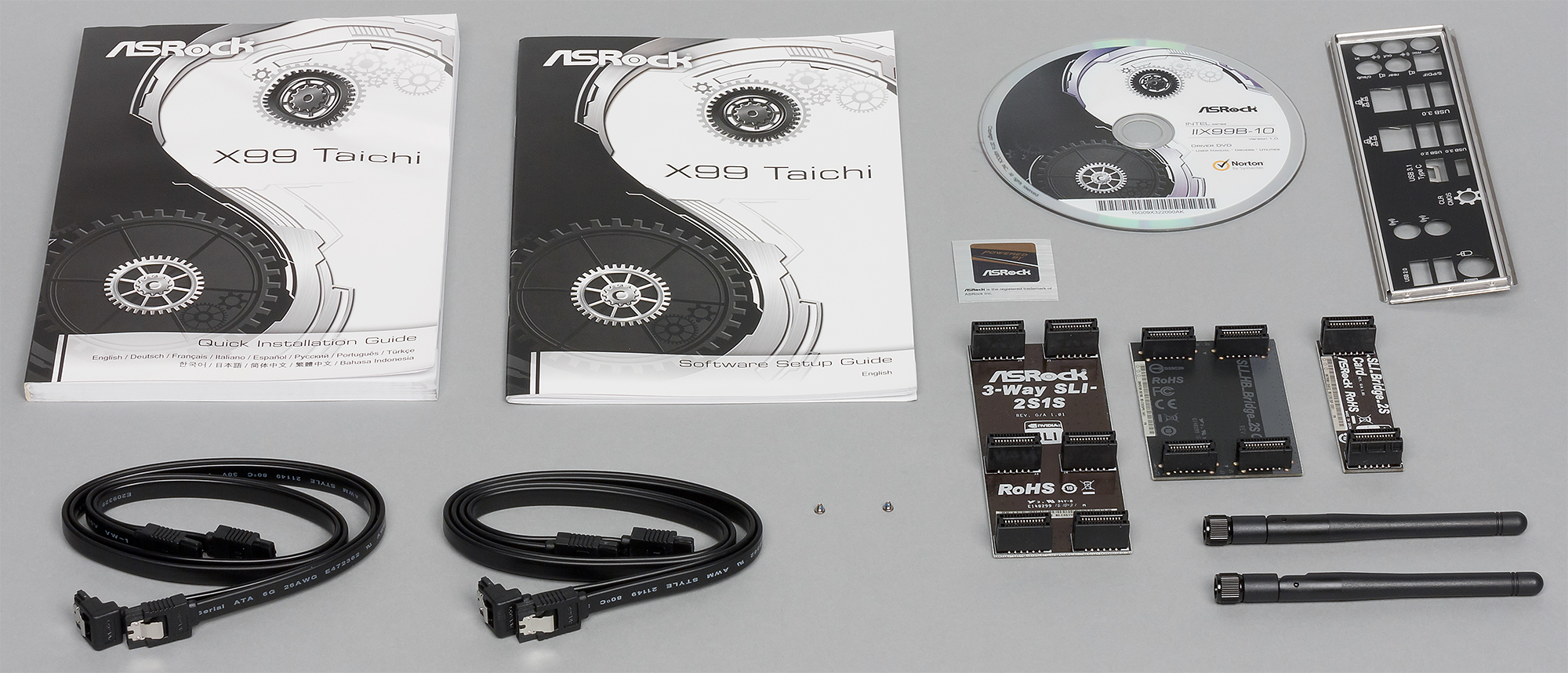

Кроме самой платы в комплект поставки входит инструкция пользователя, DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), мостики SLI на три и две видеокарты, заглушка задней панели платы и две антенны для Wi-Fi-модуля.

Вообще, для топового продукта комплектация довольно бедненькая. Особенно удивляет, что поскупились на SATA-кабели.

Конфигурация и особенности платы

Сводная таблица характеристик платы ASRock X99 Taichi приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core i7 (Haswell-E, Broadwell-E), Intel Xeon E5 v.4/v.3
Процессорный разъем
LGA 2011-v3
Чипсет
Intel X99
Память
8 × DDR4 (до 128 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel I218-V
Intel I211-AT
Wi-Fi 802.11 a/b/g/n/ac (до 433 Мбит/с)
Слоты расширения
3 × PCI Express 3.0 x16 (режим работы зависит от модели процессора)
2 × PCI Express 2.0 x1
1 × M.2 (PCIe 3.0 x4, типоразмер 2230/2242/2260/228022110)
SATA-разъемы
10 × SATA 6 Гбит/с (включая два порта SATA 6 Гбит/с от разъема SATA Express)
1 × SATA Express
USB-порты
1 × USB 3.1 (Type-С)
1 × USB 3.1 (Type-A)
5 × USB 3.0
7 × USB 2.0

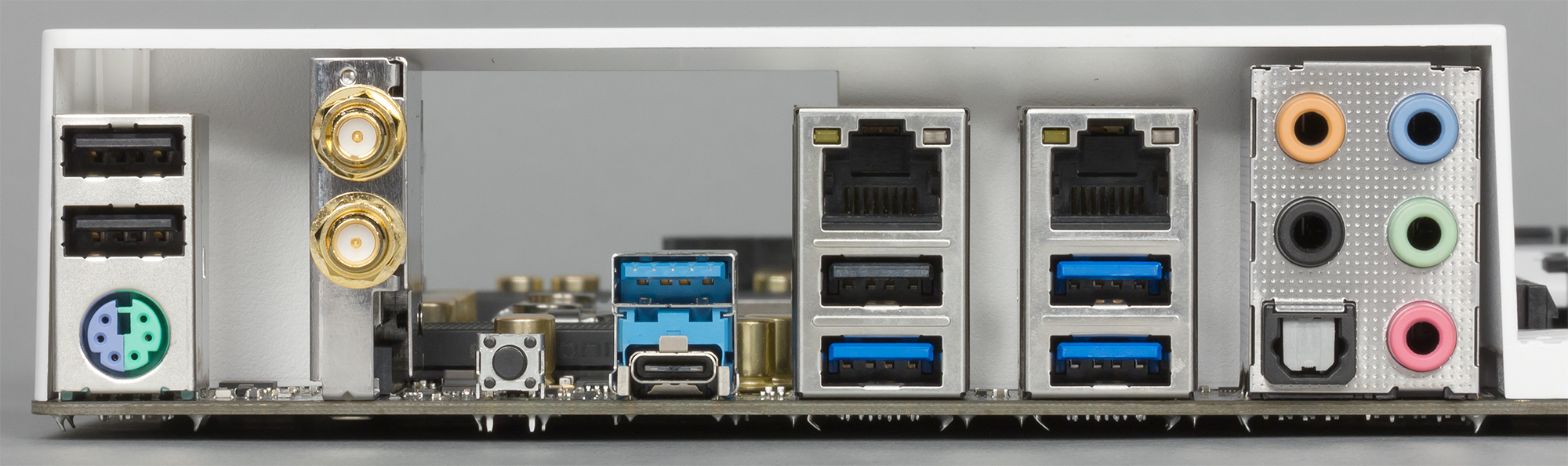

Разъемы на задней панели
1× USB 3.1 (Type-C)
3× USB 3.1 (Type-A)
3× USB 3.0
3 × USB 2.0
2 × RJ-45
2 разъема для подключения антенны Wi-Fi-модуля
1 × PS/2
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
10 × SATA 6 Гбит/с
1 × SATA Express
2 × M.2
5 разъемов для подключения 4-контактных вентиляторов
1 разъем для подключения COM-порта
1 разъем для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
Форм-фактор
ATX (305×244 мм)
Средняя цена
T-14000076
Розничные предложения L-14000076-10

Форм-фактор

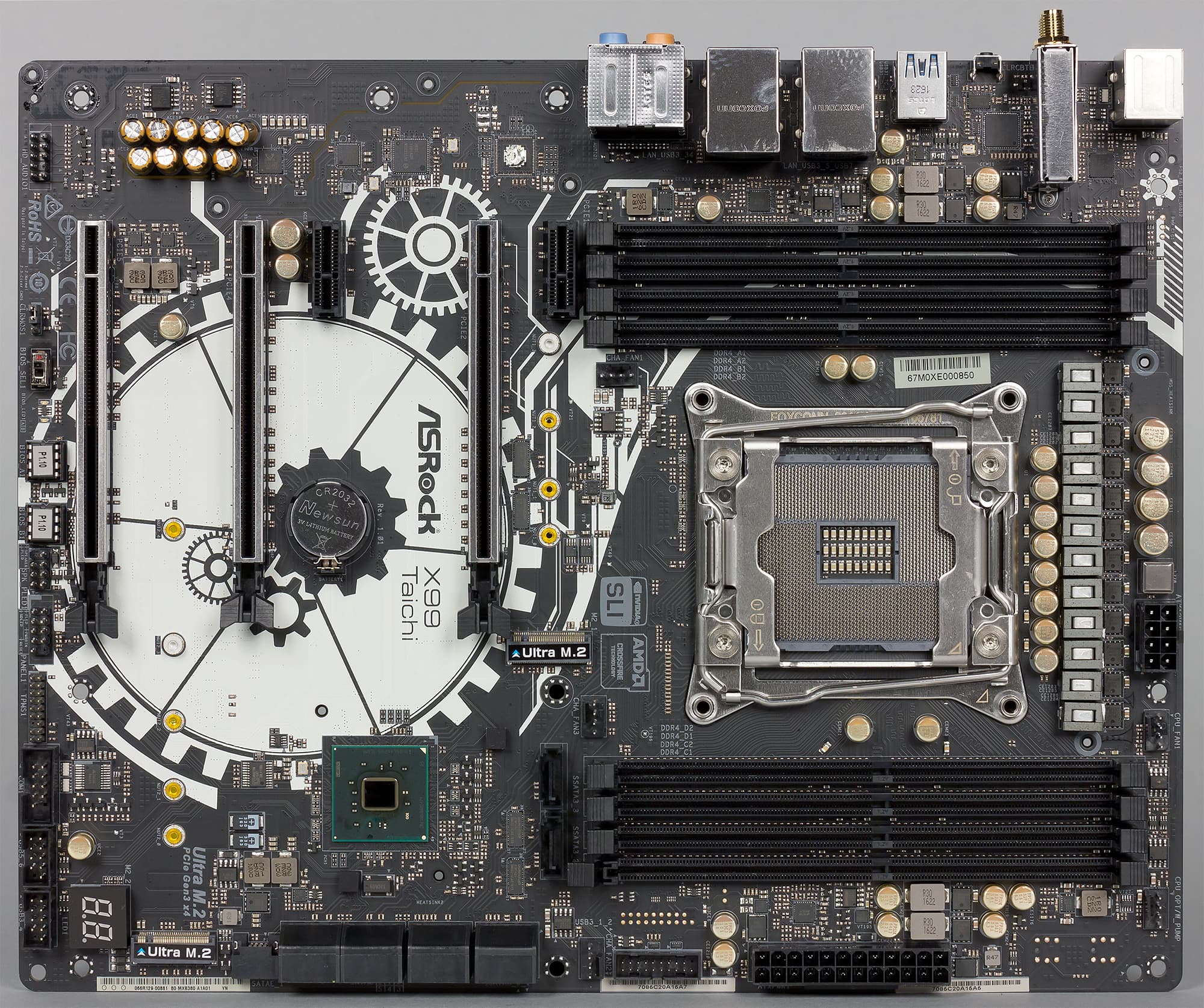

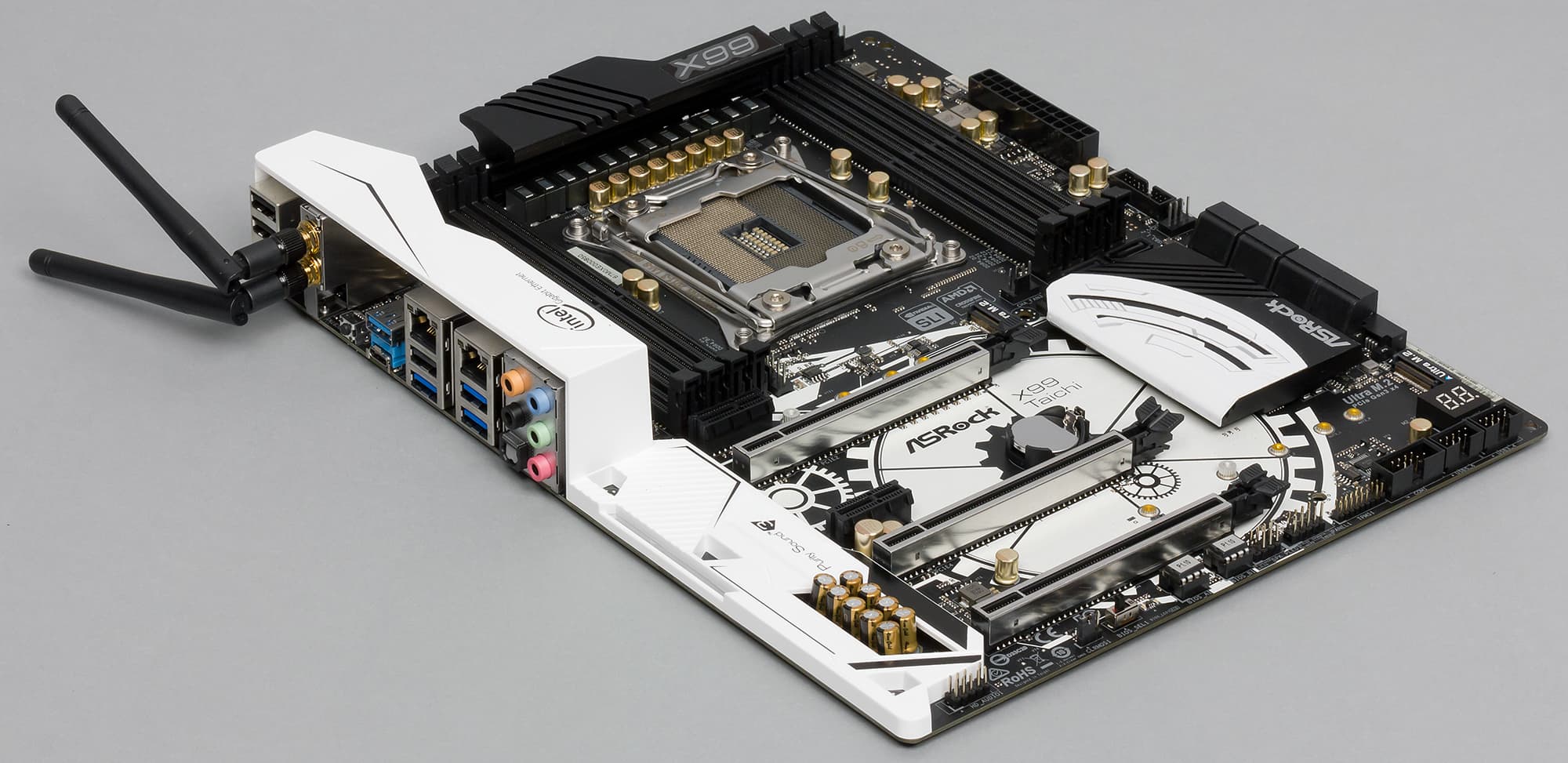

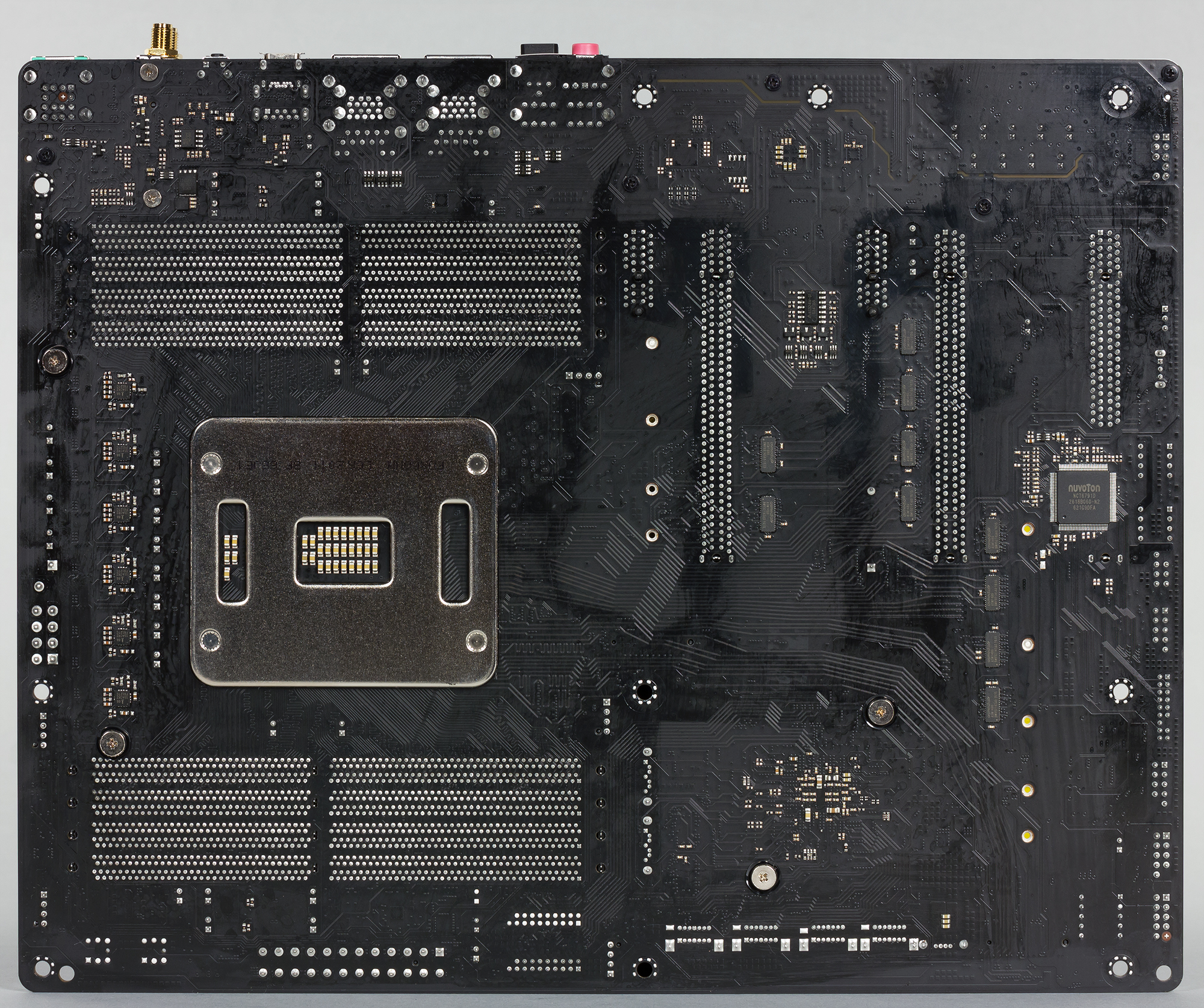

Плата ASRock X99 Taichi выполнена в форм-факторе ATX (305×244 мм). То есть данная плата может быть установлена в корпус, поддерживающий платы с форм-фактором ATX или большие по размеру. Для монтажа платы предусмотрены девять стандартных отверстий.


Чипсет и процессорный разъем

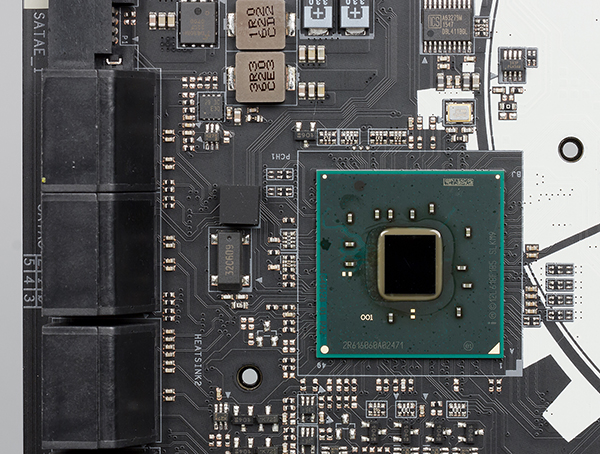

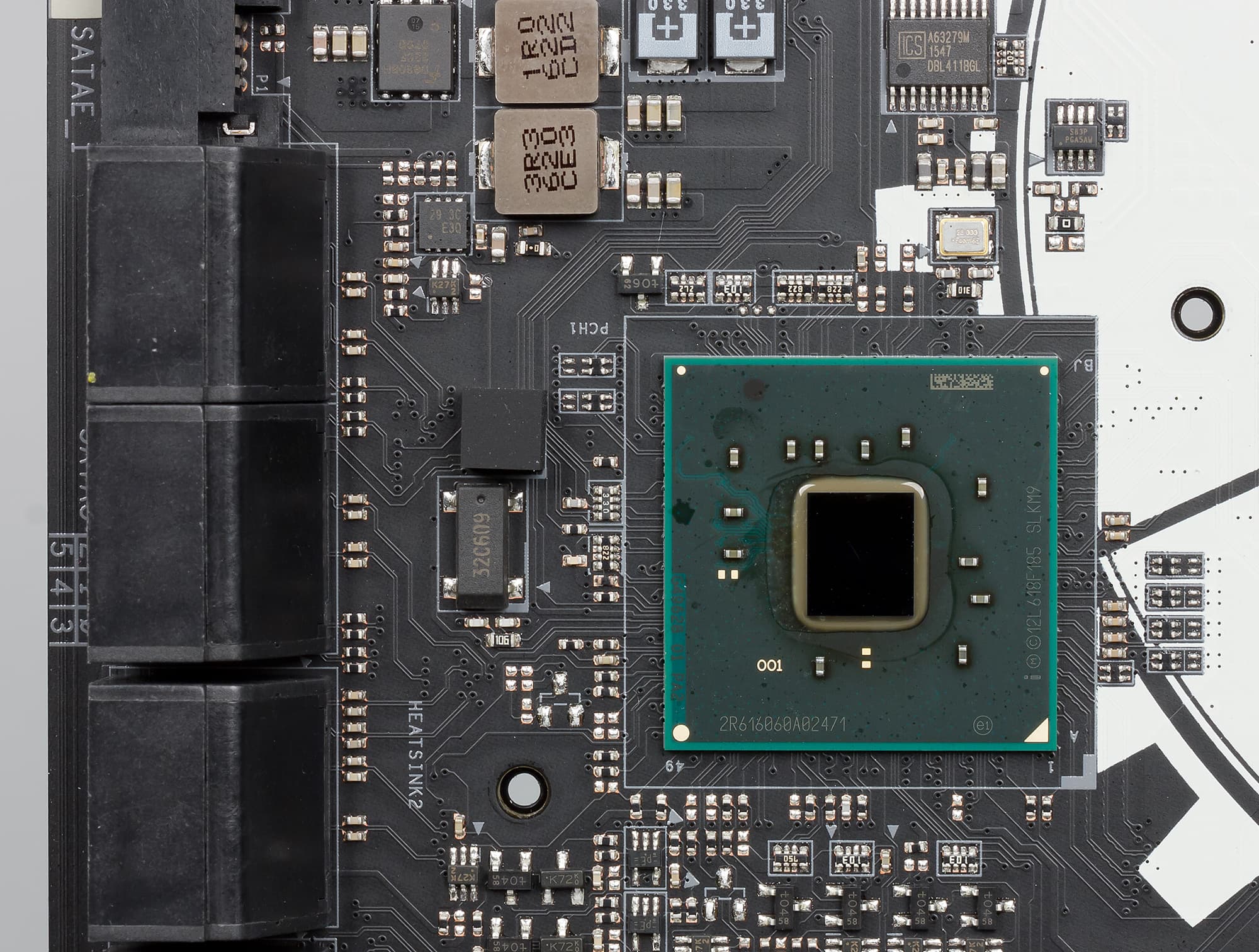

Плата ASRock X99 Taichi основана на топовом чипсете Intel Х99 и поддерживает процессоры c кодовым наименованием Haswell-E и Broadwell-E с разъемом LGA 2011-v3, а также процессоры Intel Xeon E5 v.4. Причем поддержка процессоров семейства Intel Xeon E5 — это одна из отличительных особенностей данной платы. Далеко не каждая модель на чипсете Intel X99 поддерживает процессоры Intel Xeon E5.

Память

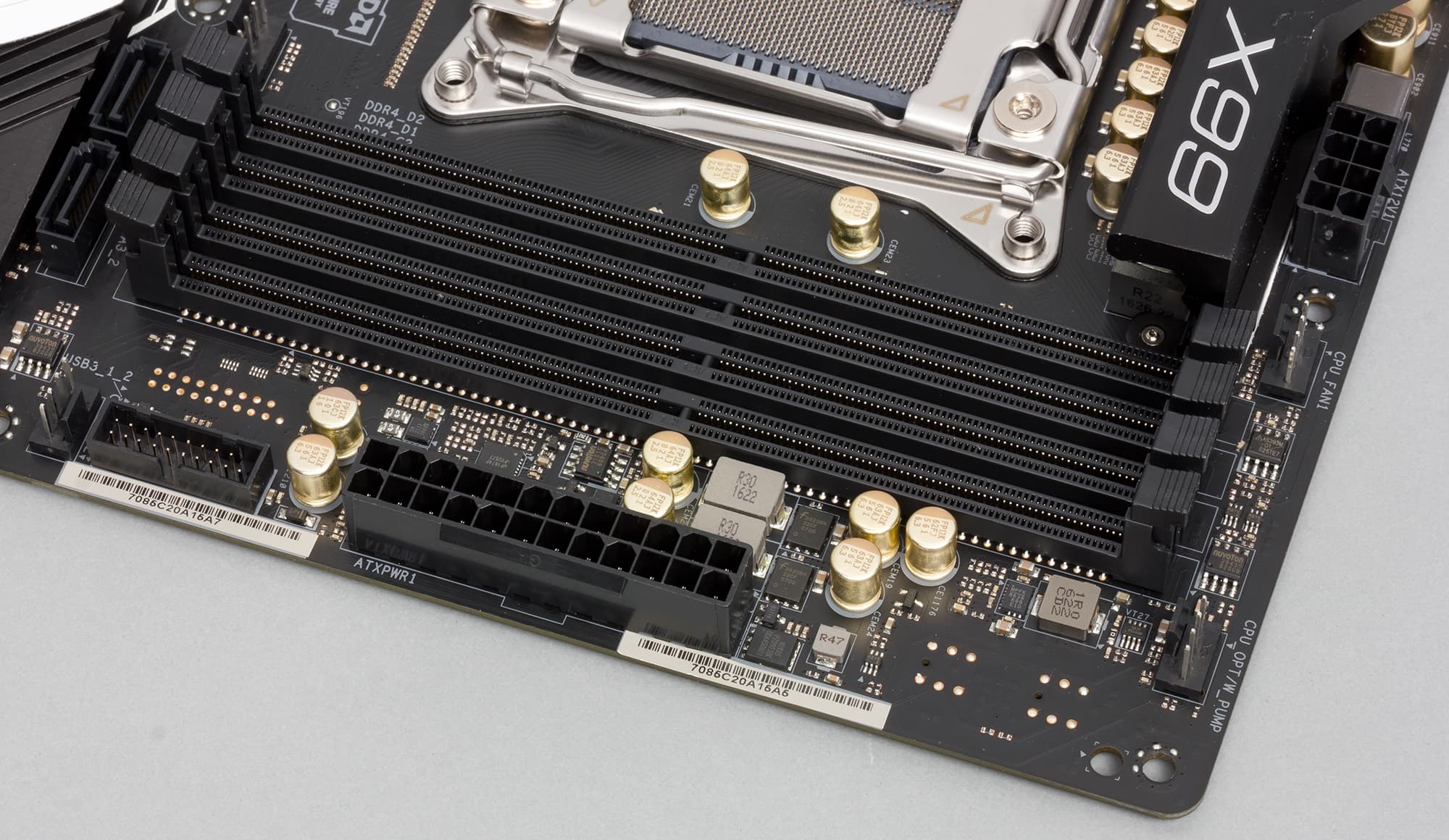

Для установки модулей памяти на плате ASRock X99 Taichi предусмотрено восемь DIMM-слотов, что позволяет устанавливать по два DDR4-модуля на каждый из четырех каналов памяти с максимальным объемом до 128 ГБ (при использовании 16-гигабайтных модулей памяти). При использовании процессоров семейства Intel Core i7 поддерживается обычная память DDR4, то есть регистровая (RDIMM) и нерегистровая (UDIMM) память без ECC.

При использовании процессоров семейства Intel Xeon E5 поддерживается регистровая (RDIMM) и нерегистровая (UDIMM) память с ECC.

Слоты расширения, разъемы M.2

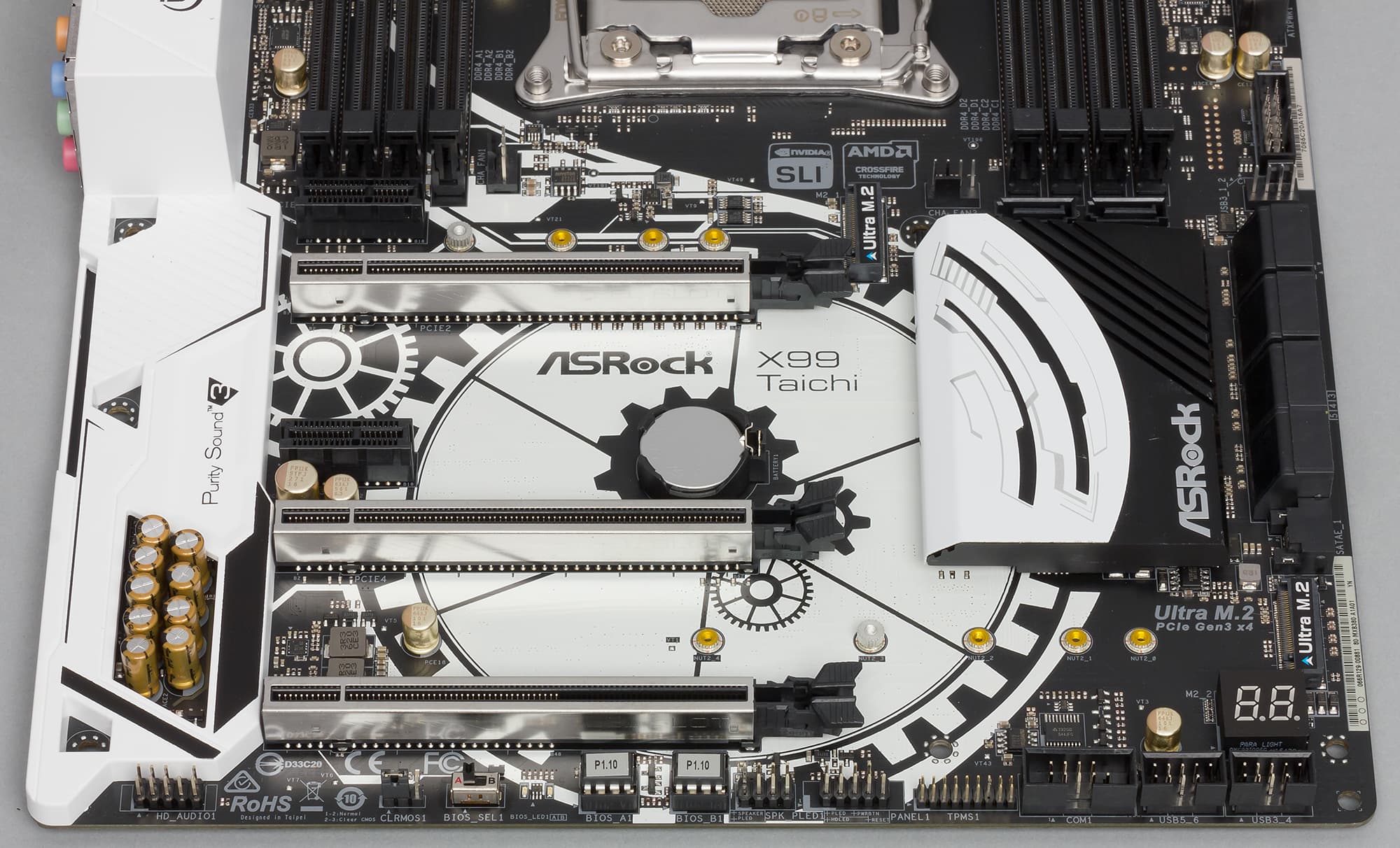

Для установки видеокарт или плат расширения на материнской плате ASRock X99 Taichi имеется три слота с форм-фактором PCI Express x16 и два слота PCI Express 2.0 x1.

Со слотами PCI Express 2.0 x1 все просто – они реализован с использованием чипсетных линий PCIe 2.0.

А вот слоты PCI Express 3.0 x16 реализованы на базе процессорных линий PCIe 3.0, а режим работы этих слотов зависит от того, какой процессор устанавливается на плате. Напомним, что процессоры Haswell-E и Broadwell-E существуют в вариантах с 40 и 28 линиями линиями PCIe 3.0.

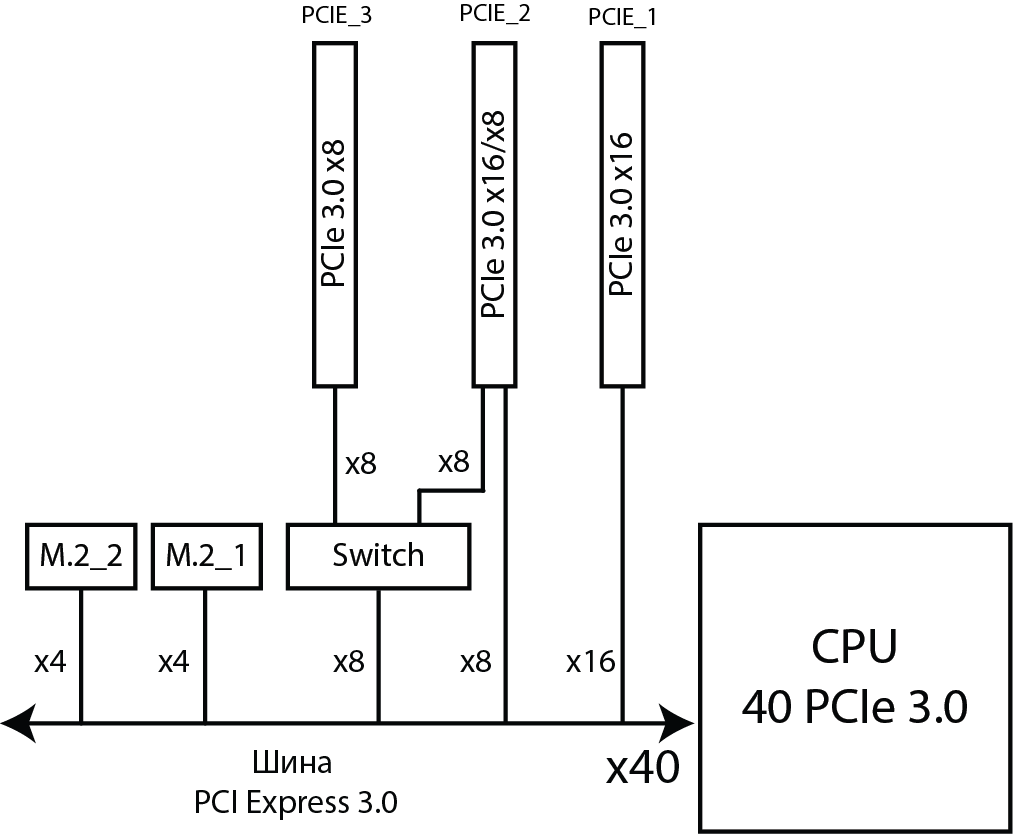

Итак, сначала рассмотрим ситуацию, когда устанавливается процессор с 40 линиями PCIe 3.0. В этом случае, режим работы слотов следующий: первый (от процессорного разъема) слот работает в режиме x16. Второй слот переключаемый и может работать в режимах x16 и x8. Третий слот может работать только в режиме x8. Причем режимы работы всех трех слотов предусмотрены следующие: либо x16/x16/-, либо x16/x8/x8.

Для переключения режимов работы слотов используются переключатели линий PCIe 3.0 ASMedia ASM1480.

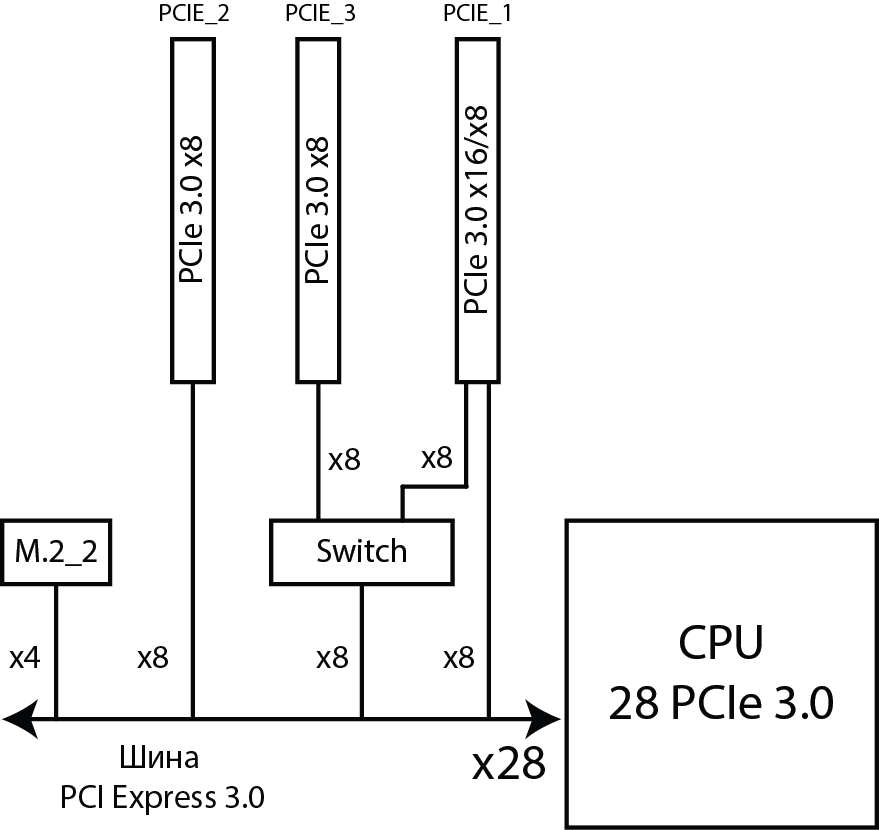

Если устанавливается процессор с 28 линиями PCIe 3.0 то в этом случае, режим работы слотов следующий: первый слот может работать в режимах x16 и x8. Второй и третий слоты могут работать на максимальной скорости x8. Причем режимы работы всех трех слотов предусмотрены следующие: либо x16/-/x8, либо x8/x8/x8.

Отметим, что плата ASRock X99 Taichi поддерживает технологии Nvidia SLI и AMD CrossFireX для двух и трех видеокарт.

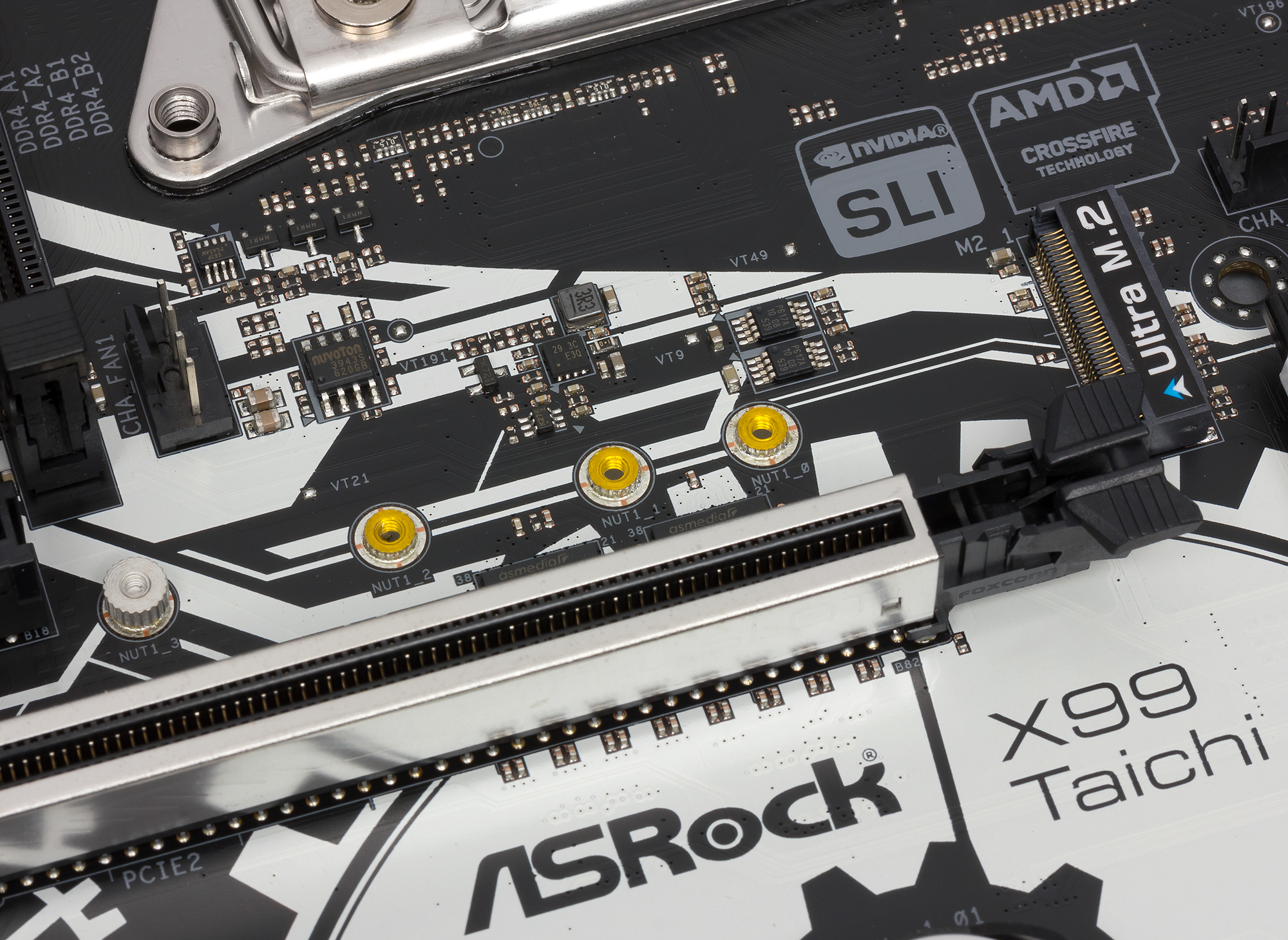

На базе процессорных линий PCIe 3.0 реализованы не только слоты PCI Express 3.0 x16, но также и два разъема M.2. Оба разъема M.2 поддерживают накопители с интерфейсом SATA 6 Гбит/с и PCIe 3.0 x4.

В случае процессоров с 40 линиями PCIe 3.0 третий слот разъемы M.2 никак не разделяют линии PCIe 3.0 с разъемами PCI Express 3.0 x16 (40 линий хватает на все).

При установке процессора 28 линиями PCIe 3.0 один из разъемов M2 (разъем M2_1) поддерживает только установку SATA-устройств.

Заметим, что два разъема M.2 разделяемы с двумя отдельными портами SATA 6 Гбит/с.

SATA-порты и разъем SATA Express

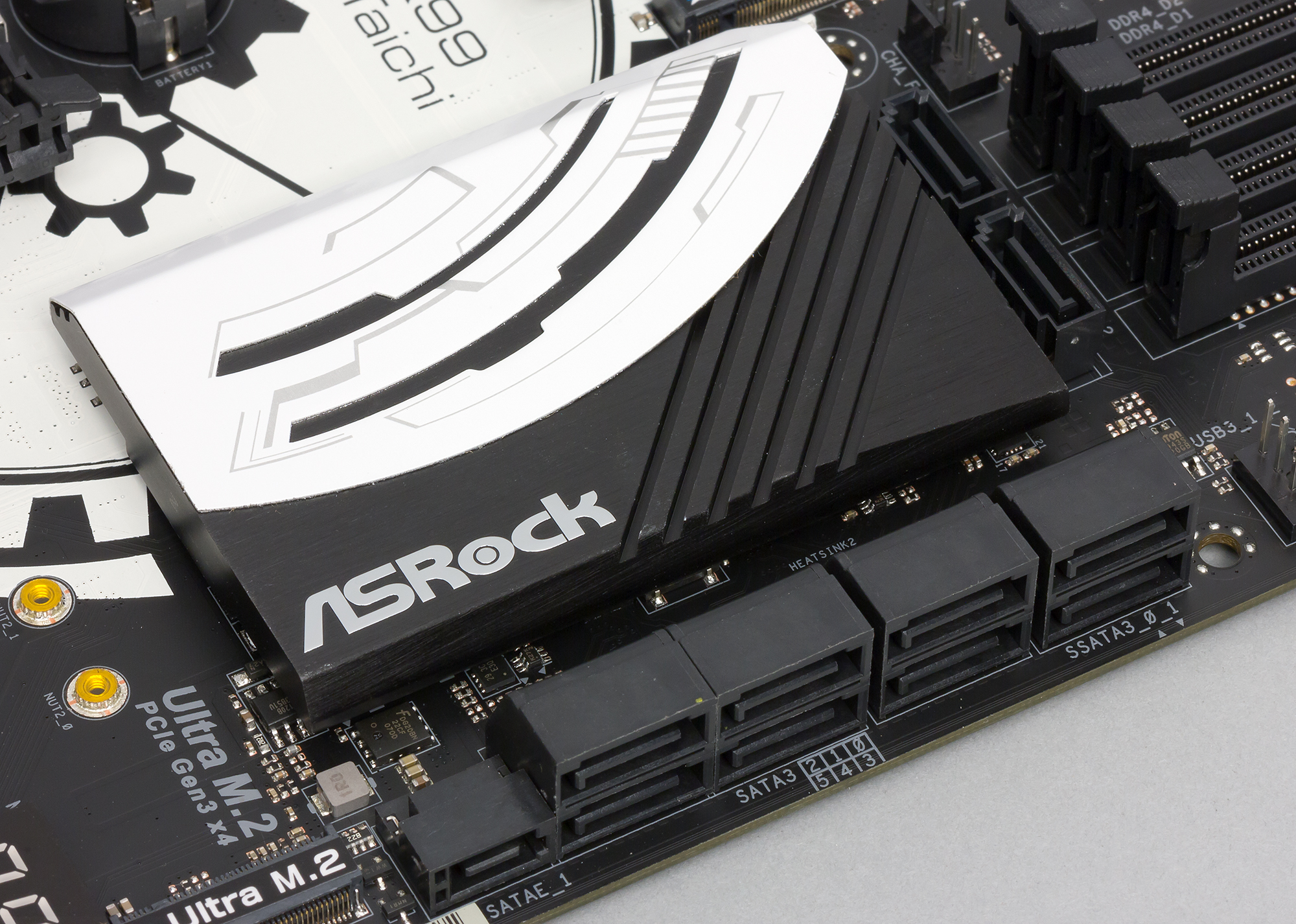

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности десять портов SATA 6 Гбит/с. Это восемь отдельных портов SATA 6 Гбит/с и еще два порта SATA 6 Гбит/с в составе разъема SATA Express.

В разъеме SATA Express, кроме двух портов SATA 6 Гбит/с задействуется еще и два порта PCI Express 2.0

Все порты SATA 6 Гбит/с реализованы на базе интегрированного в чипсет Intel X99 контроллера. Шесть из десяти портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10 (ограничение чипсета). Четыре порта, которые не поддерживают возможность создания RAID-массивов, легко отличить от остальных. Они обозначаются на плате как SSATA. Отметим, что два порта SSATA выполнены вертикально.

Отметим, что в разъеме SATA Express, кроме двух портов SATA 6 Гбит/с задействуется еще и два порта PCI Express 2.0.

USB-разъемы

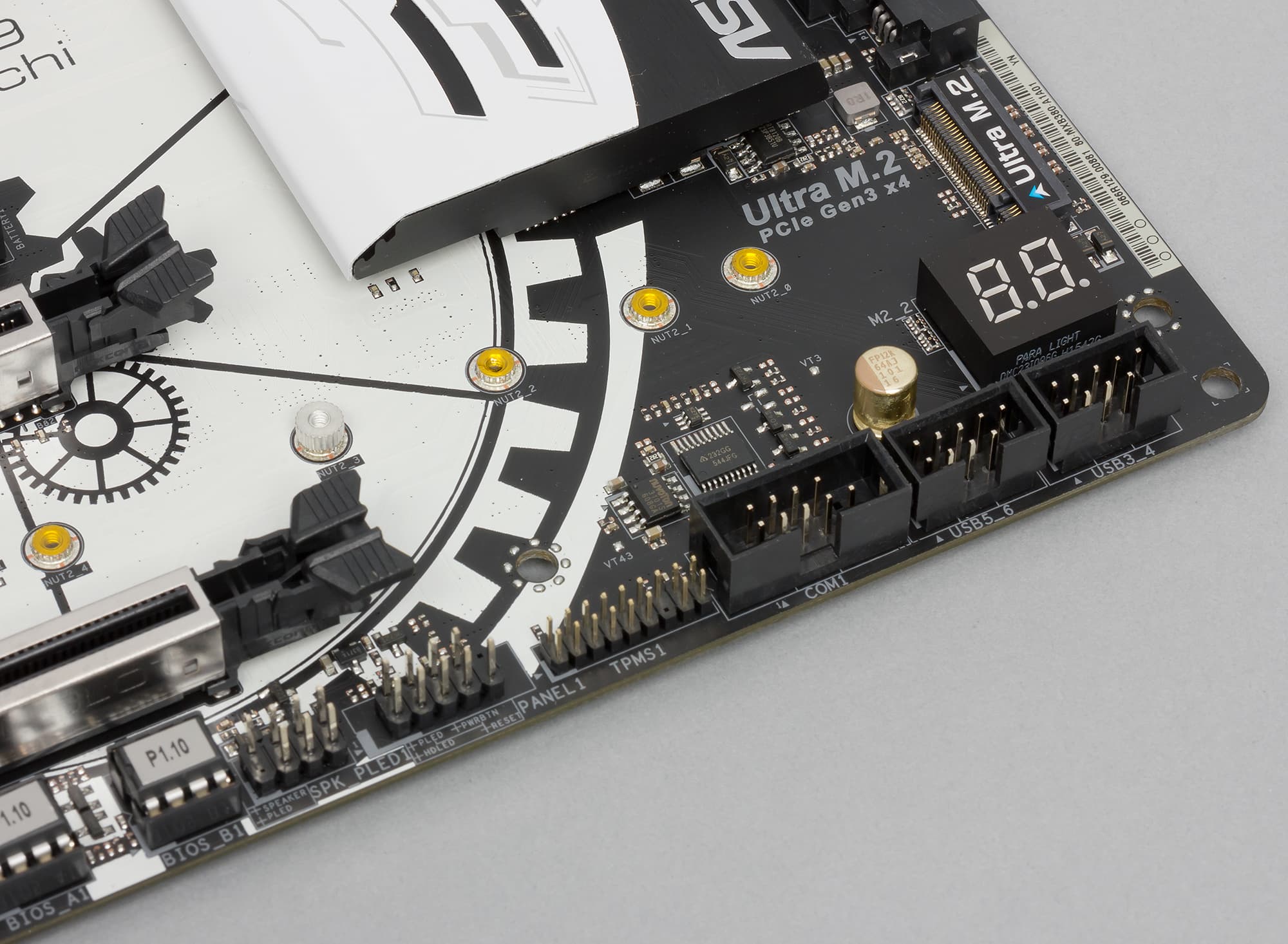

Для подключения всевозможных периферийных устройств на плате предусмотрено пять портов USB 3.0, семь портов USB 2.0 и два порта USB 3.1. Напомним, что сам чипсет Intel X99 поддерживает только до 14 портов USB из которых до 6 портов могут быть портами USB 3.0.

Все порты USB 3.0 реализованы на базе интегрированного в чипсет контроллера. Причем три порта USB 3.0 выведено на заднюю панель платы, а для подключения еще портов на плате имеется один разъем.

Порты USB 2.0 также реализованы через чипсет. Три порта USB 2.0 выведено на заднюю панель платы, а для подключения еще четырех портов на плате имеется два соответствующих разъема.

Для реализации двух портов USB 3.1 используется двухпортовый контроллер ASMedia ASM1142. Как именно контроллер ASMedia ASM1142 подключается к чипсету Intel X99 (по одной или двум линиям PCIe 2.0) в документации не оговаривается.

Оба порта USB 3.1 выведены на заднюю панель платы. Один порт имеет разъем Type-A, а другой — Type-C.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате ASRock X99 Taichi реализовано два гигабитных сетевых интерфейса. Первый реализован на базе PHY-контроллера (контроллер физического уровня) Intel I218-V (используется контроллер MAC-уровня, интегрированный в чипсет), а второй – на базе сетевого контроллера Intel I211-AT.

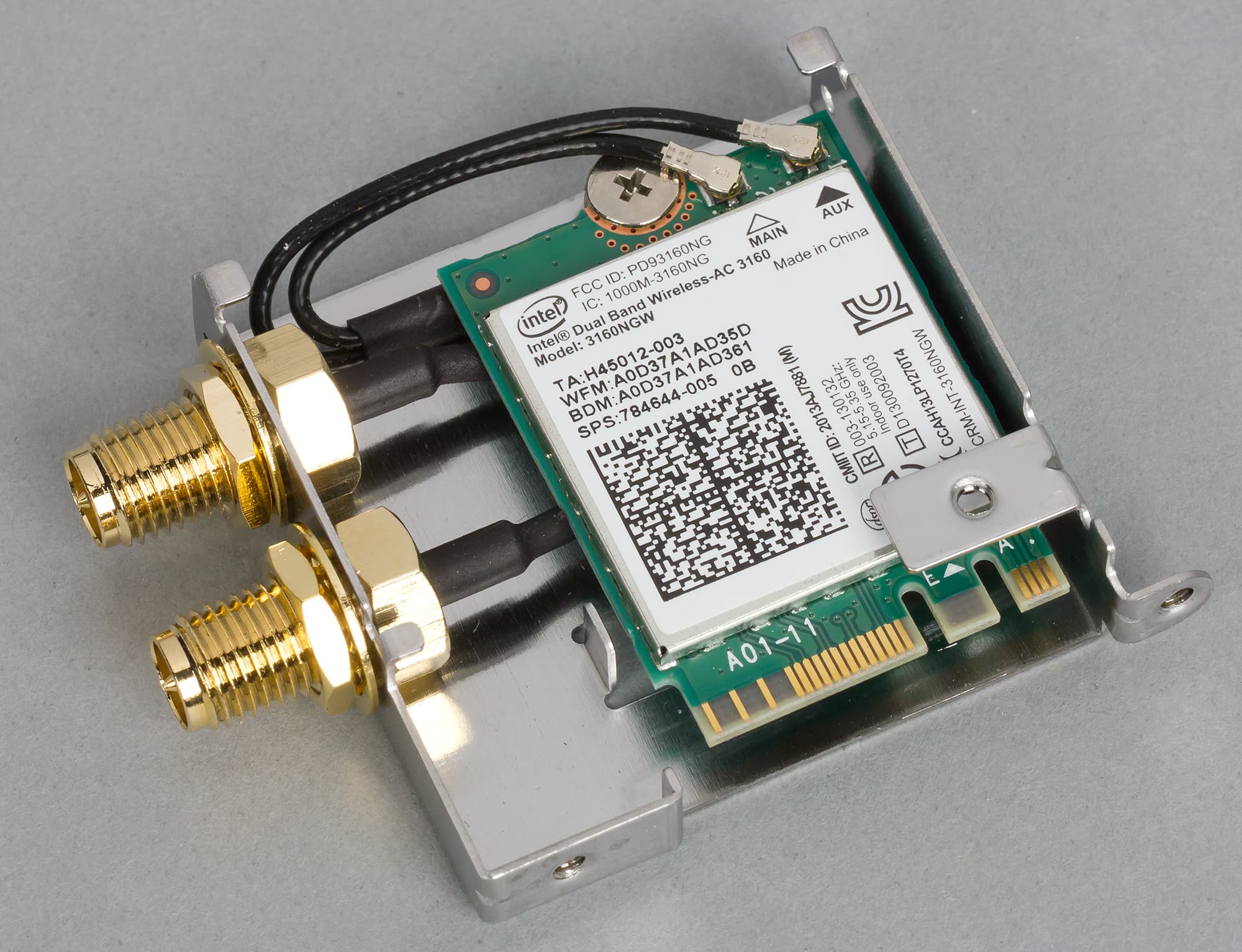

Кроме того, на плате установлен модуль беспроводной связи Intel Dual Band Wireless-AC 3160, который поддерживает стандарты 802.11a/b/g/n/ac и, соответственно, является двухдиапазонным (2,4 и 5 ГГц). Данный модуль имеет две антенны и обеспечивает максимальную скорость передачи данных 433 Мбит/с. Также Wi-Fi-модуль имеет и встроенный контроллер Bluetooth V4.0.

Как это работает

Если посчитать количество контроллеров, разъемов и слотов, использующих линии (порты) PCIe 2.0 чипсета Intel X99, то получится следующая картина.

На два слота PCI Express 2.0 x1 требуется два порта PCIe 2.0. Далее, три порта PCIe 2.0 задействуют три сетевых контроллера (Intel I218-V, Intel I211-AT и беспроводной контроллер). Кроме того, разъем SATA Express – это еще два порта PCIe 2.0. Есть еще и контроллер ASMedia ASM1142 (USB 3.1), который может подключаться по одной или двум линиям PCIe 2.0. В результате получаем, что всего требуется 8 или 9 (в зависимости от того, как подключен контроллер ASMedia ASM1142) портов PCIe 2.0.

Напомним, что в чипсете Intel X99 общее количество портов PCIe 2.0 не может превышать восьми, причем суммарно может быть не более 22 высокоскоростных порта ввода/вывода (PCIe 2.0, SATA 6 Гбит/с, USB 3.0). Из 22 высокоскоростных портов ввода/вывода 18 портов строго фиксировано: это четыре порта USB 3.0, шесть портов PCIe 2.0 и восемь портов SATA 6 Гбит/с. А вот еще четыре порта можно переконфигурировать: два из них могут работать либо как USB 3.0, либо как PCIe 2.0, а еще два других – как PCIe 2.0 или SATA 6 Гбит/с.

Теперь, с учетом сказанного, давайте попробуем разобраться, как все это реализовано на на плате ASRock X99 Taichi.

Прежде всего, отметим, что на плате нет никаких дополнительных коммутаторов портов PCIe 2.0, нет дополнительных USB-хабов и кроме того, что уже было перечислено, никакие порты и слоты друг с другом не разделяются. Напомним, что разделяются лишь два порта SATA с двумя разъемами разъемами M.2, а для разъема SATA Express, естественно, задействуется только два высокоскоростных порта (либо два порта PCIe 2.0, либо два порта SATA 6 Гбит/с).

Соответственно, возможен только один единственный вариант подключения все портов и контролеров к чипсету, при котором жестко фиксировано шесть портов PCIe 2.0, восемь портов SATA 6 Гбит/с и пять портов USB 3.0. Еще два порта переконфигурируемы и могут работать либо как PCIe 2.0, либо как SATA 6 Гбит/с.

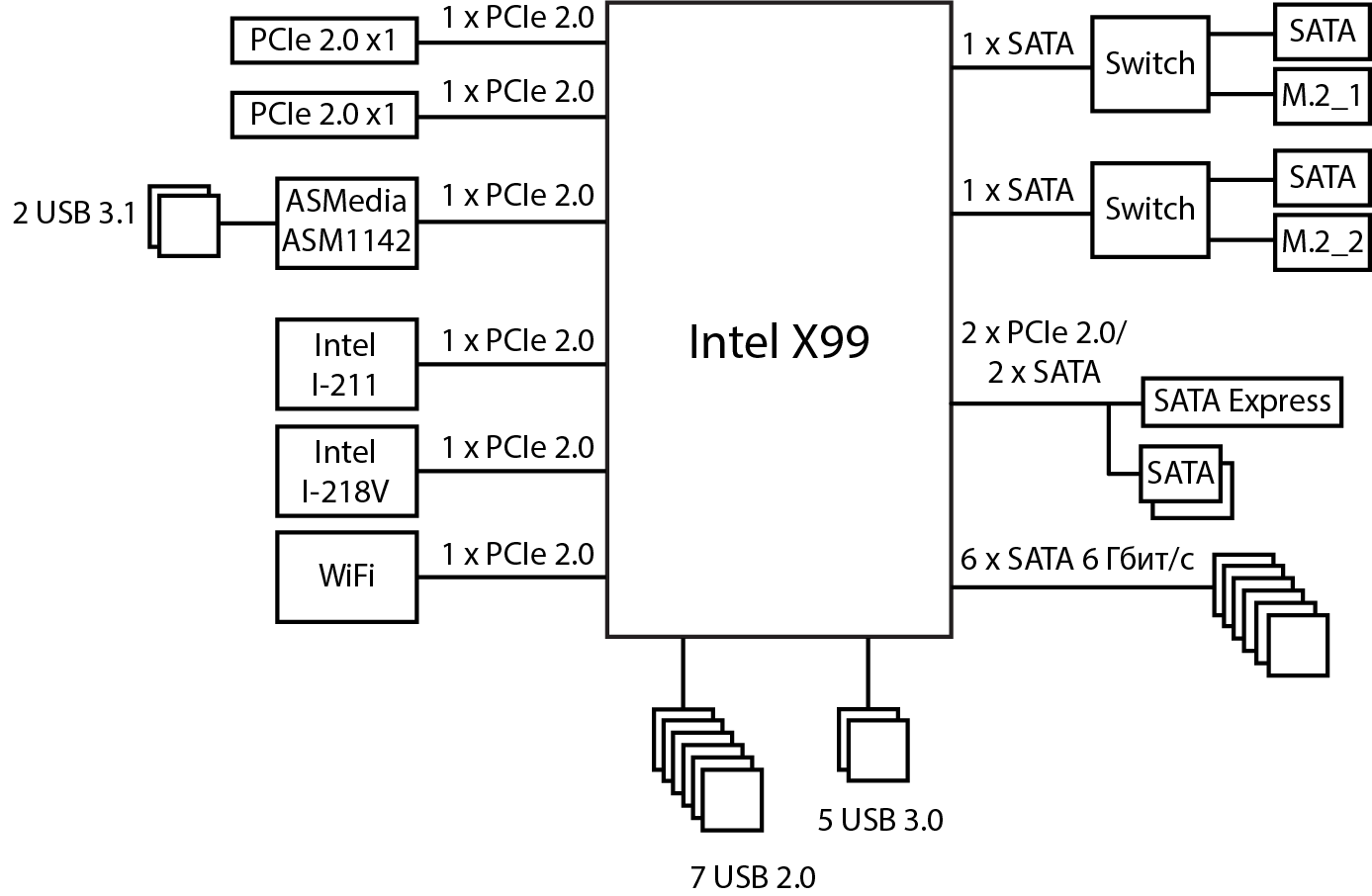

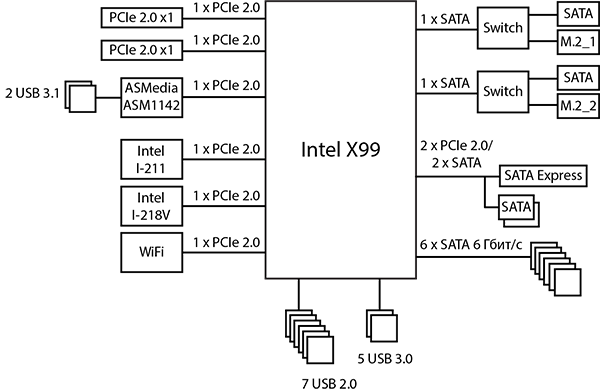

Схема платы ASRock X99 Taichi показана на рисунке.

Как видим, все очень просто и всего в чипсете задействуется не более 21 высокоскоростных порта. Важно отметить, что ASMedia ASM1142 подключается к чипсету по одной линии PCIe 2.0, пропускная способность которой (в одном направлении) составляет 4 Гбит/с, в то время как пропускная способность интерфейса USB 3.1 составляет 10 Гбит/с. То есть такой способ подключения контроллера ASMedia ASM1142 не позволит в полной мере реализовать возможностей интерфейса USB 3.1. И нужно отметить, что на большинстве плат с чипсетом Intel X99 контроллер ASMedia ASM1142 подключается по двум линиям PCIe 2.0, а варианте ASRock X99 Taichi порты USB 3.1 вроде как присутствуют, но их пропускная способность сильно урезана.

Дополнительные особенности

Если говорить о дополнительных особенностях платы ASRock X99 Taichi, то их почти нет.

Нет тут ни кнопки включения питания, ни кнопки перезагрузки. Имеется лишь кнопка ClearCMOS, выведенная на заднюю панель платы, а также индикатор POST-кодов.

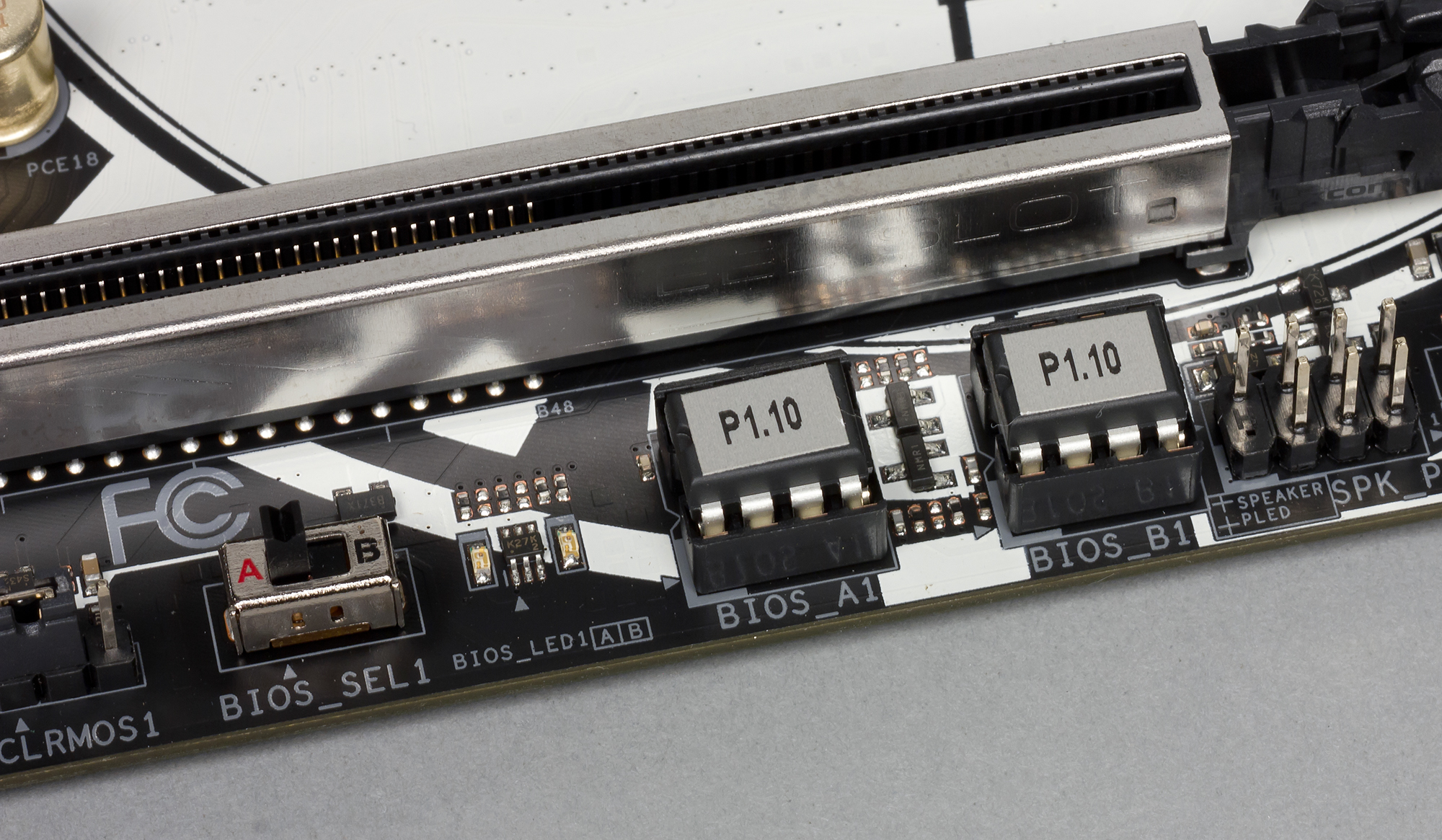

Еще можно отметить наличие тумблера, позволяющего выбирать микросхему BIOS при загрузке (на плате имеется две микросхемы BIOS).

Система питания

Как и большинство плат, модель ASRock X99 Taichi имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

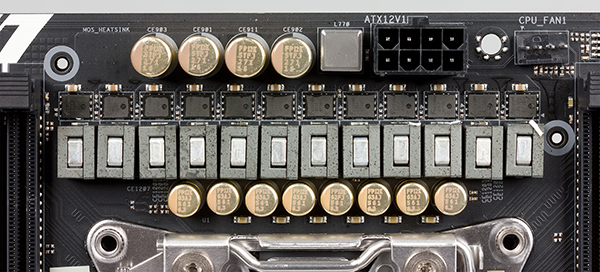

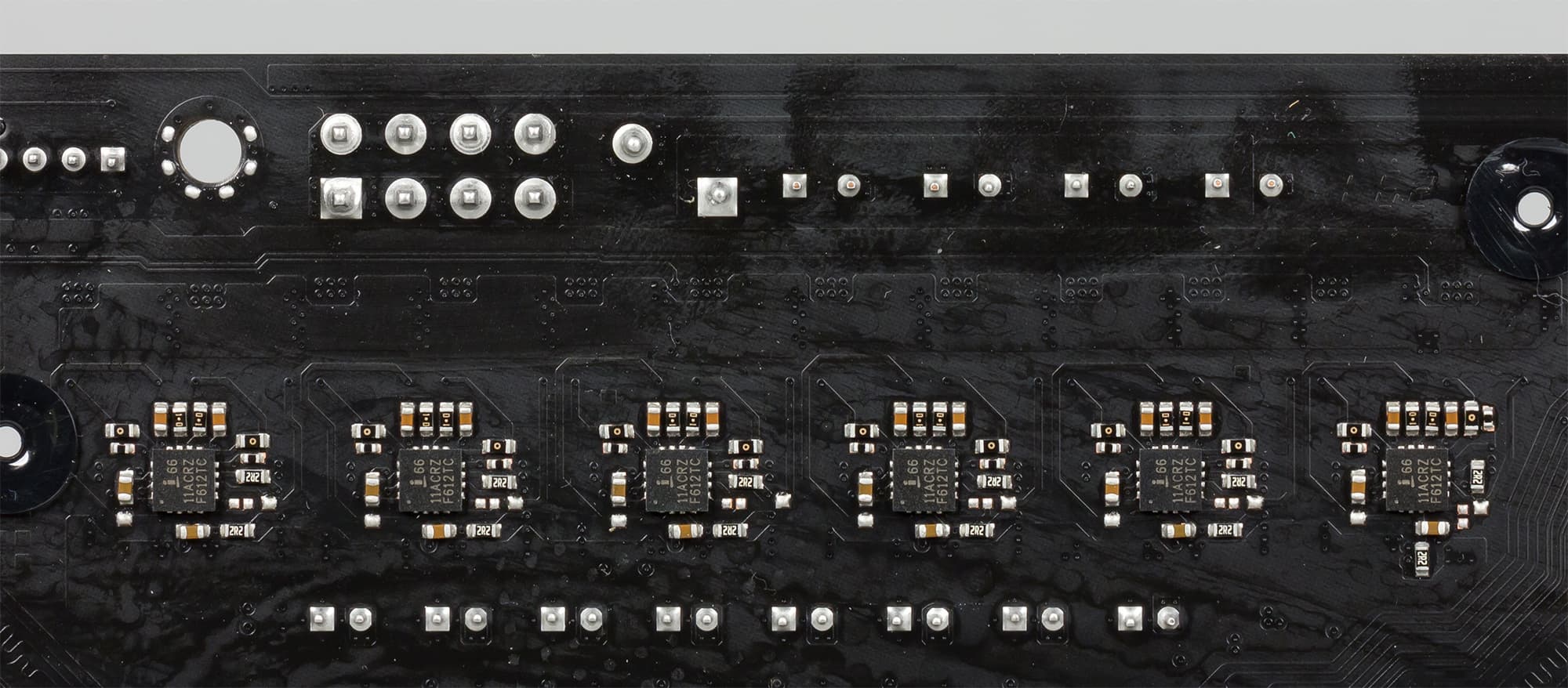

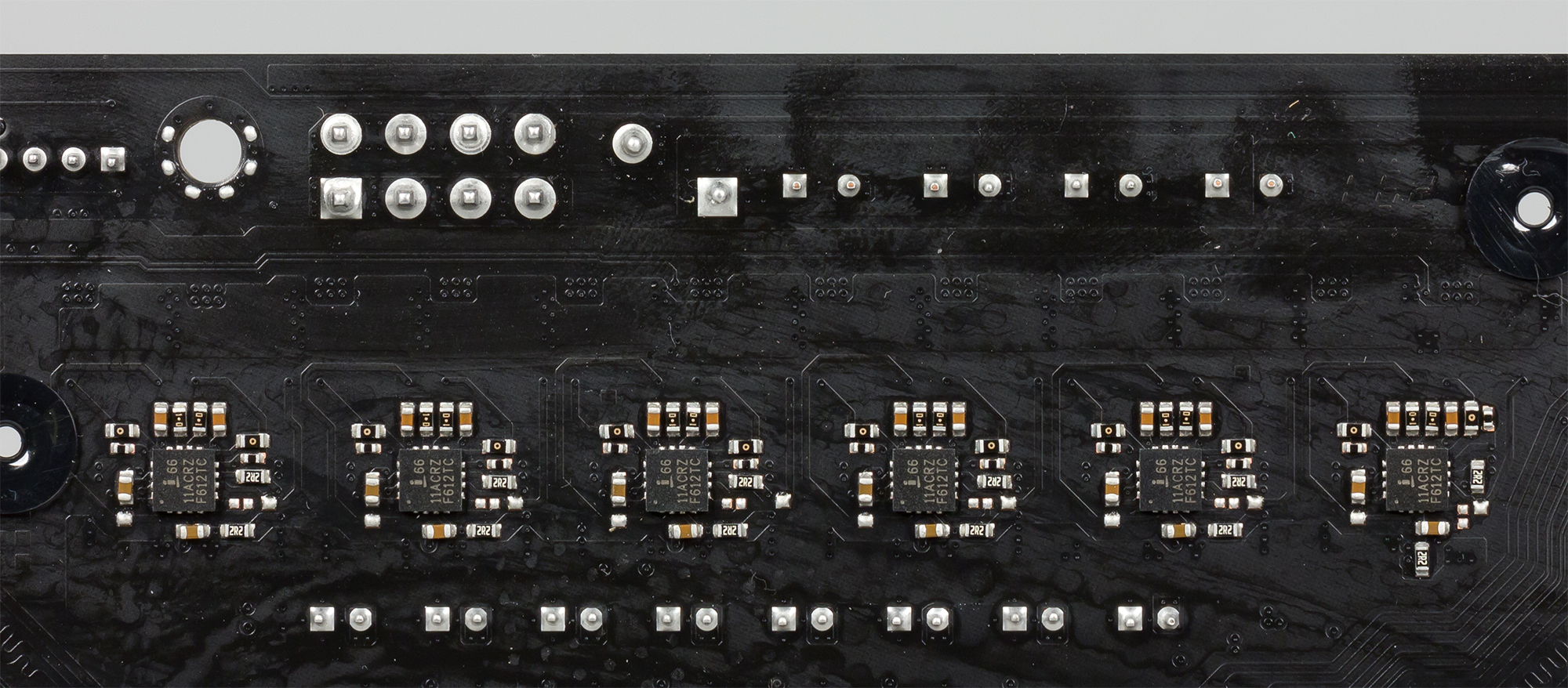

Регулятор напряжения питания процессора на плате является 12-канальным и управляется PWM-контроллером Intersil ISL6379. Сам контроллер Intersil ISL6379 является 6-фазным, а 12 каналов питания получаются за счет использования шести удвоителей фаз ISL6611A (они расположены с обратной стороны платы) с интегрированными драйверами.

Каждый канал питания основан на чипе Fairchild Semiconductor FDMS3668S, в котором интегрировано два MOSFET-транзистора.

Система охлаждения

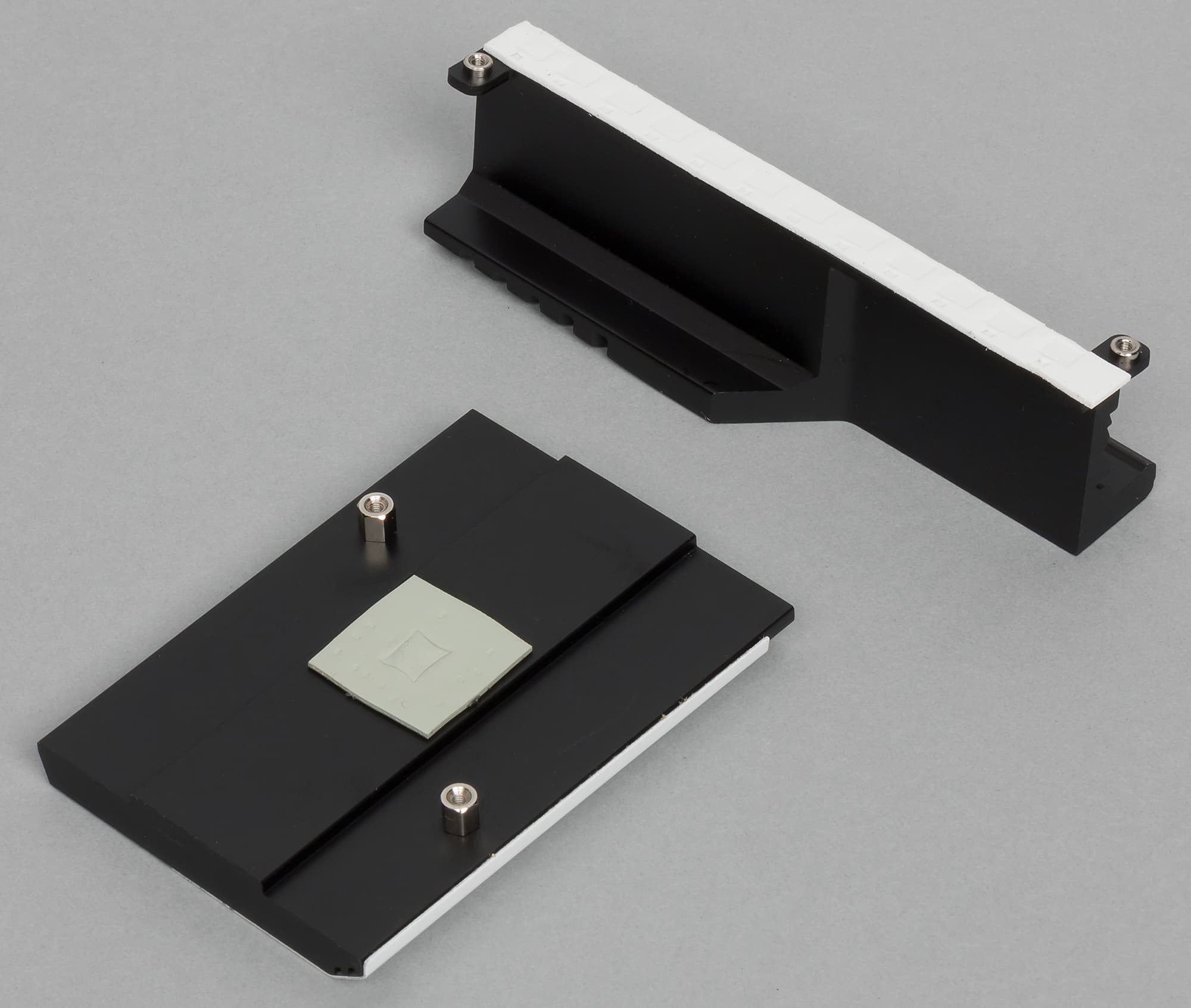

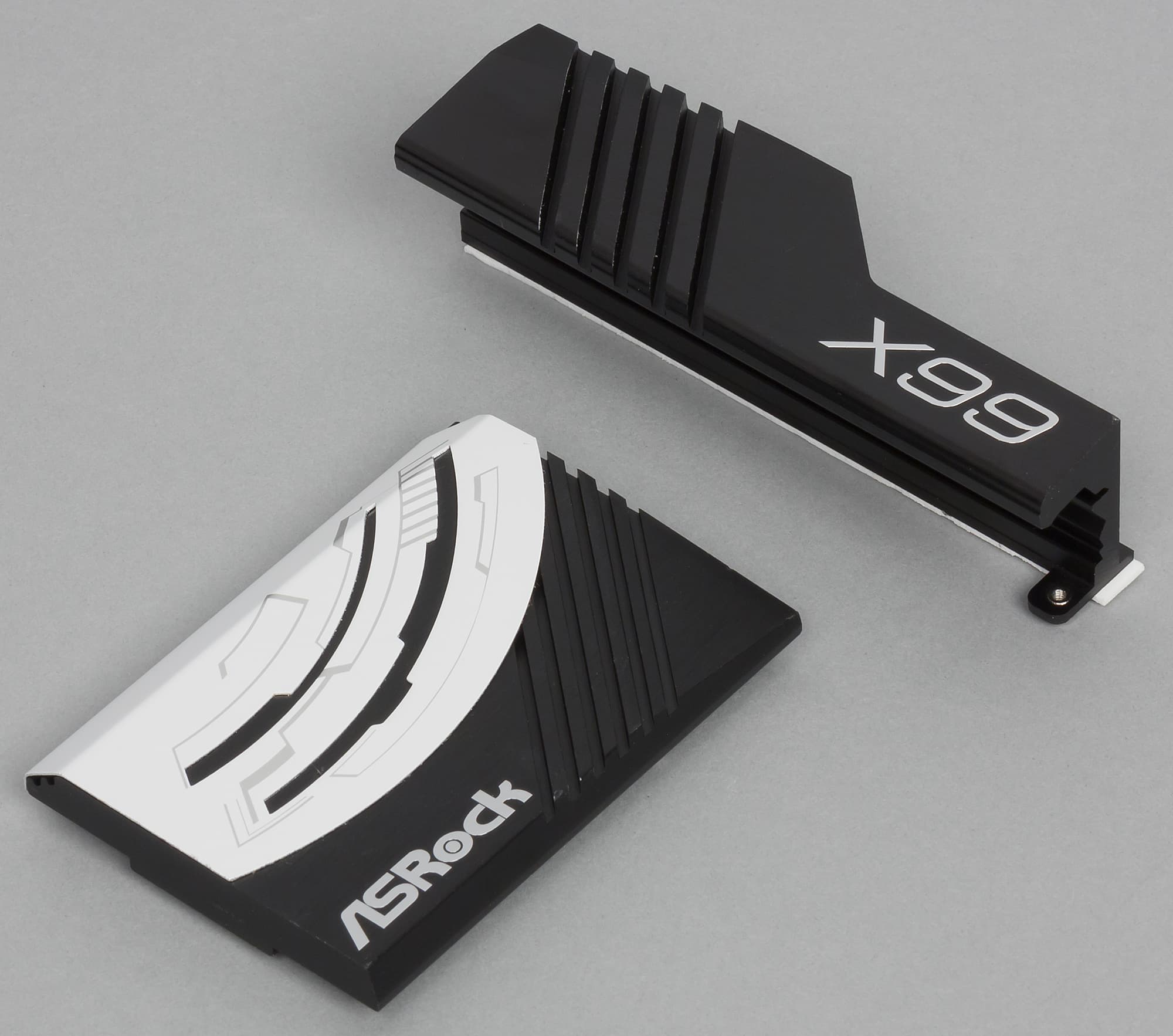

Для охлаждения чипов регулятора напряжения питания процессора на плате имеется радиатор, расположенный рядом с процессорным разъемом.

Кроме того, есть и еще один радиатор, который закрывает чипсет.


Для создания эффективной системы теплоотвода на плате предусмотрено четыре четырехконтактных разъемов для подключения вентиляторов кулера процессора и дополнительных корпусных вентиляторов. Помимо этого имеется четырехконтактный разъем для подключения помпы водяного охлаждения.

Аудиоподсистема

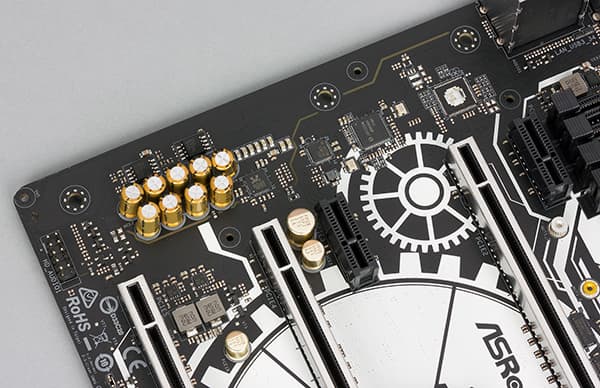

Аудиоподсистема платы ASRock X99 Taichi называется Purity Sound 3. Аудиотракт основан на HDA-аудиокодеке Realtek ALC1150, а для наушников имеется два отдельных усилителя TI NE5532. На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход). Все элементы аудиотракта изолированы на уровне PCB от других элементов платы.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате ASRock X99 Taichi получил оценку «Очень хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,03, −0,15
Очень хорошо
Уровень шума, дБ (А)
−84,7
Хорошо
Динамический диапазон, дБ (А)
85,4
Хорошо
Гармонические искажения, %
0,0081
Очень хорошо
Гармонические искажения + шум, дБ (A)
−76,9
Посредственно
Интермодуляционные искажения + шум, %
0,016
Очень хорошо
Взаимопроникновение каналов, дБ
−79,1
Очень хорошо
Интермодуляции на 10 кГц, %
0,028
Хорошо
Общая оценка
Очень хорошо

UEFI BIOS

Если говорить об UEFI BIOS, то на плате ASRock X99 Taichi все типично для плат на базе чипсета Intel X99.

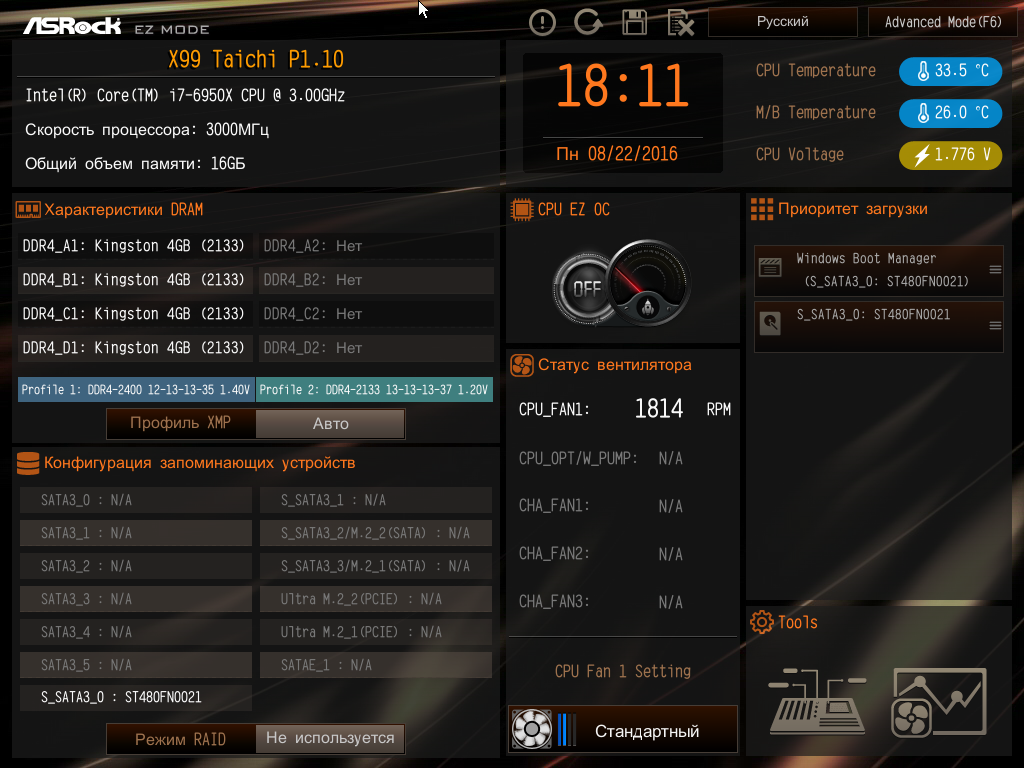

Традиционно UEFI BIOS имеет два режима отображения: упрощенный (Easy Mode) и Advanced Mode.

Настройка системы и ее разгон возможен только в режиме Advanced Mode.

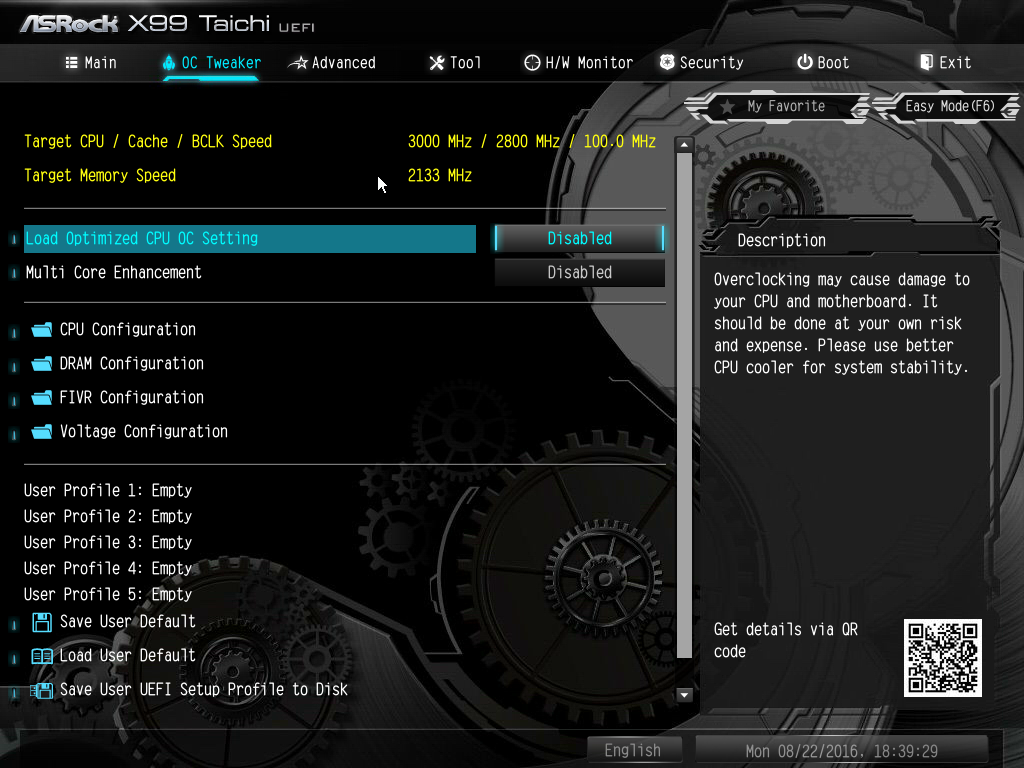

Для разгона процессора и памяти предусмотрена традиционная вкладка OC Tweaker. На этой вкладке можно задавать параметры памяти и разгонять процессор.

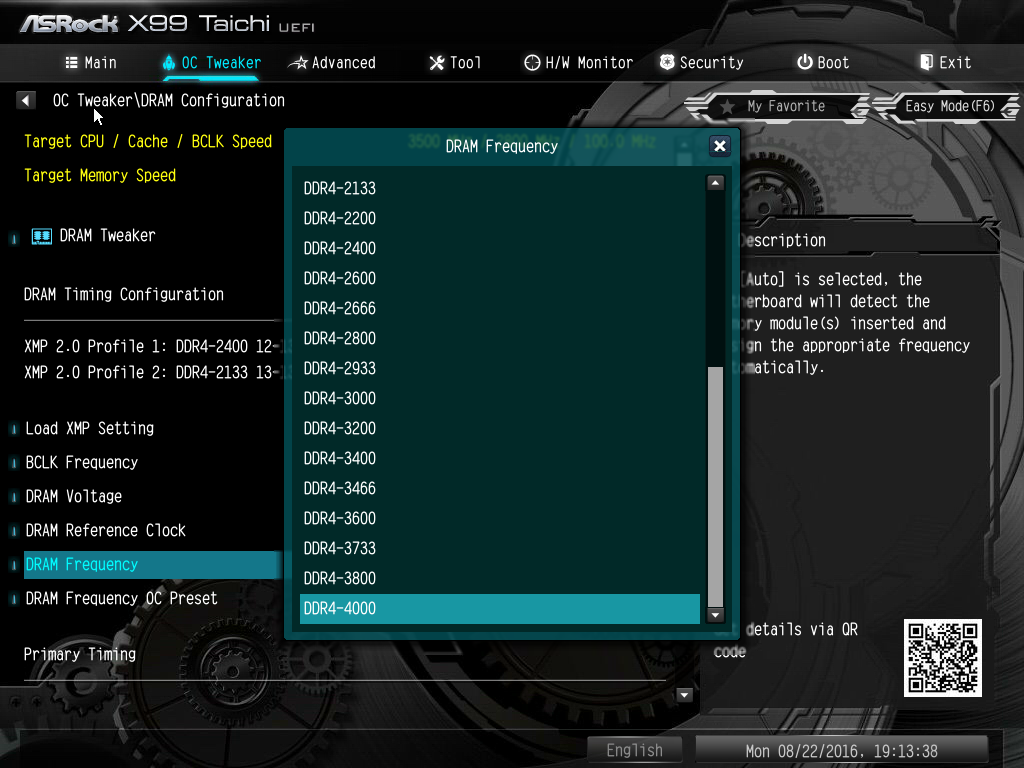

Максимальная частота памяти, которую можно выбрать, составляет 4000 МГц.

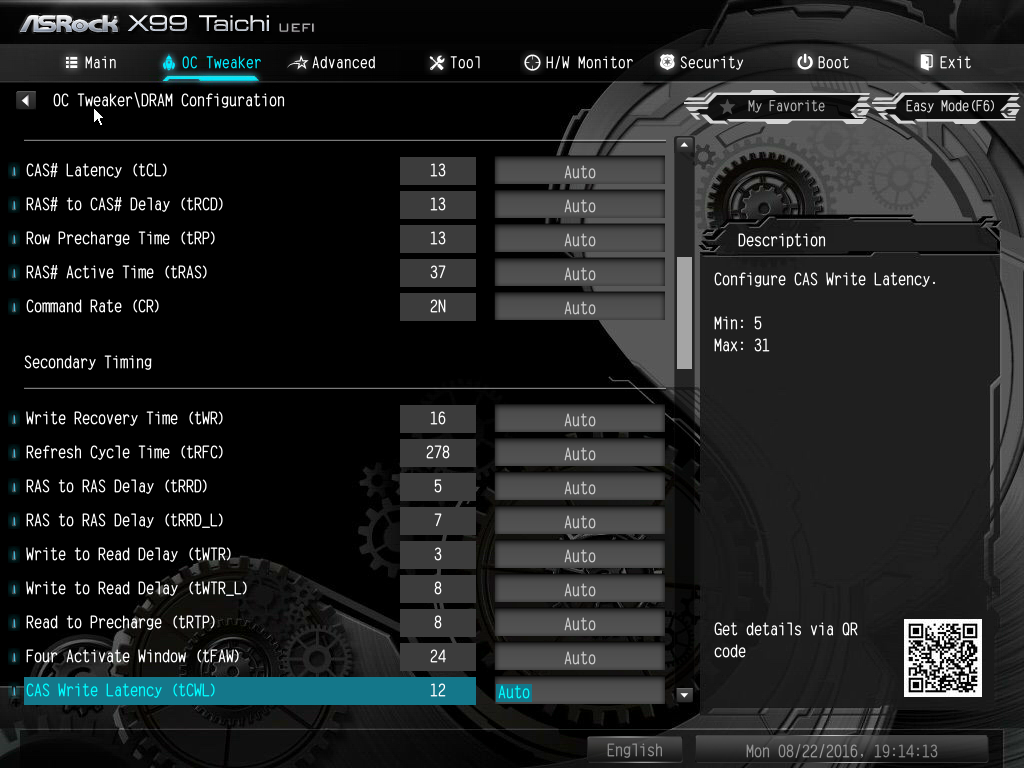

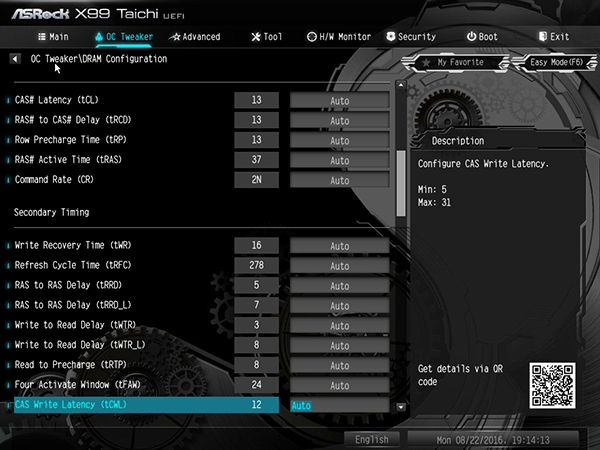

Естественно, имеется возможность настройки таймингов памяти.

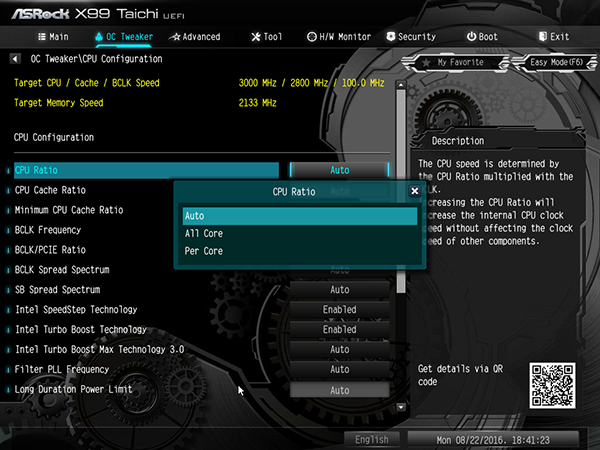

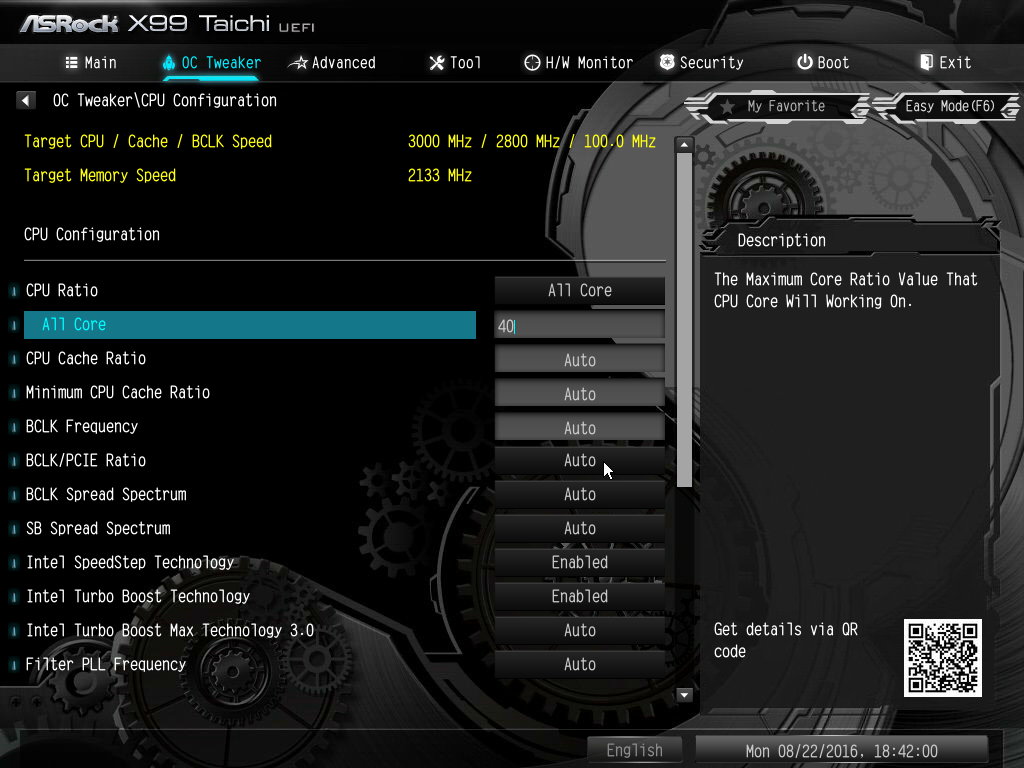

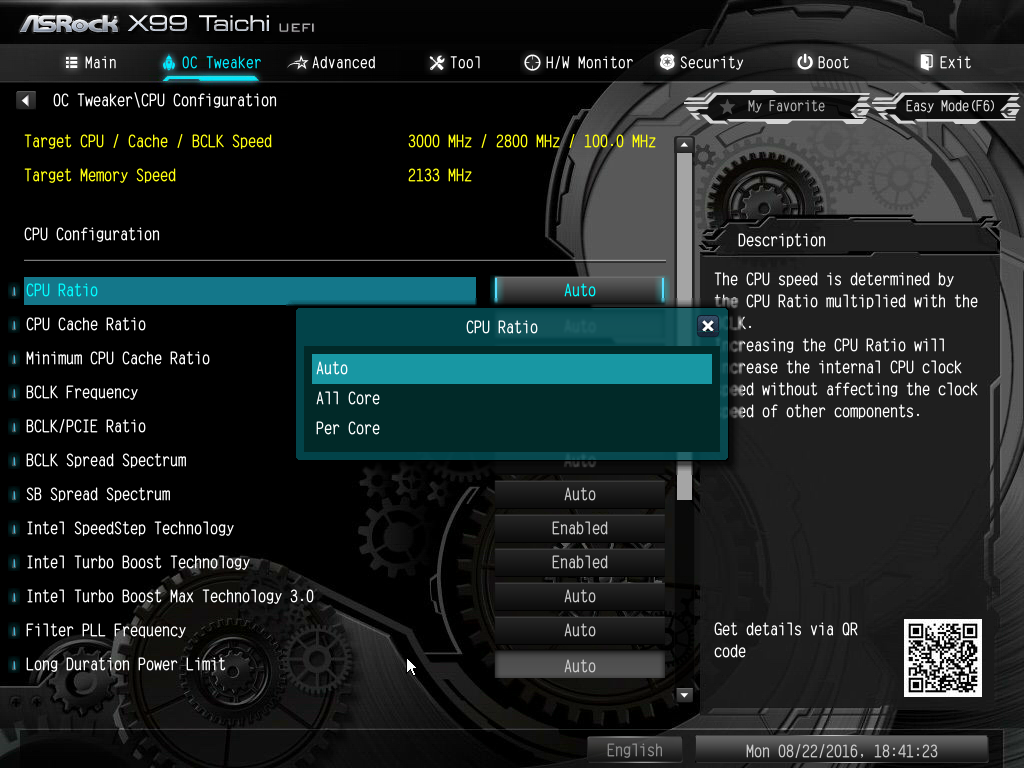

Разгон процессора можно проводить путем задания коэффициент умножения процессора. Причем есть возможность задавать коэффициент для каждого ядра в отдельности или же для всех ядер одновременно.

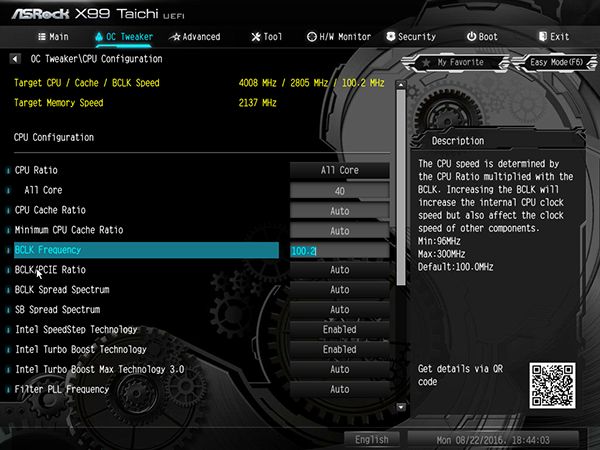

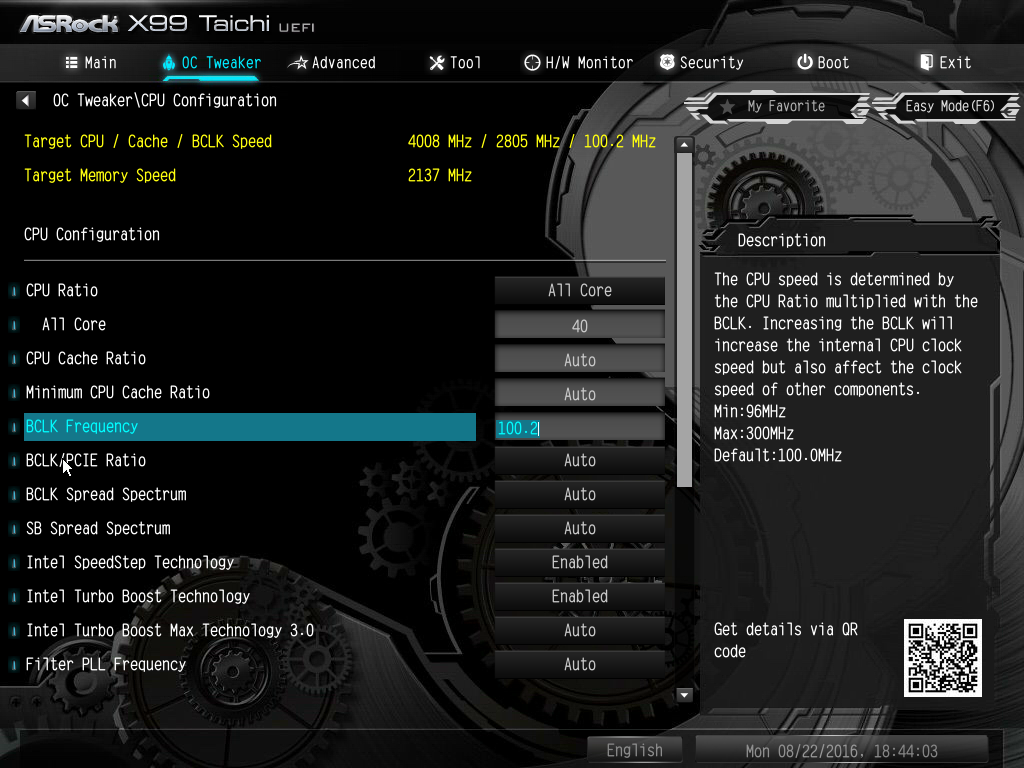

Можно менять и частоту BCLK в диапазоне от 96 до 300 МГц с шагом в 0,1 МГц.

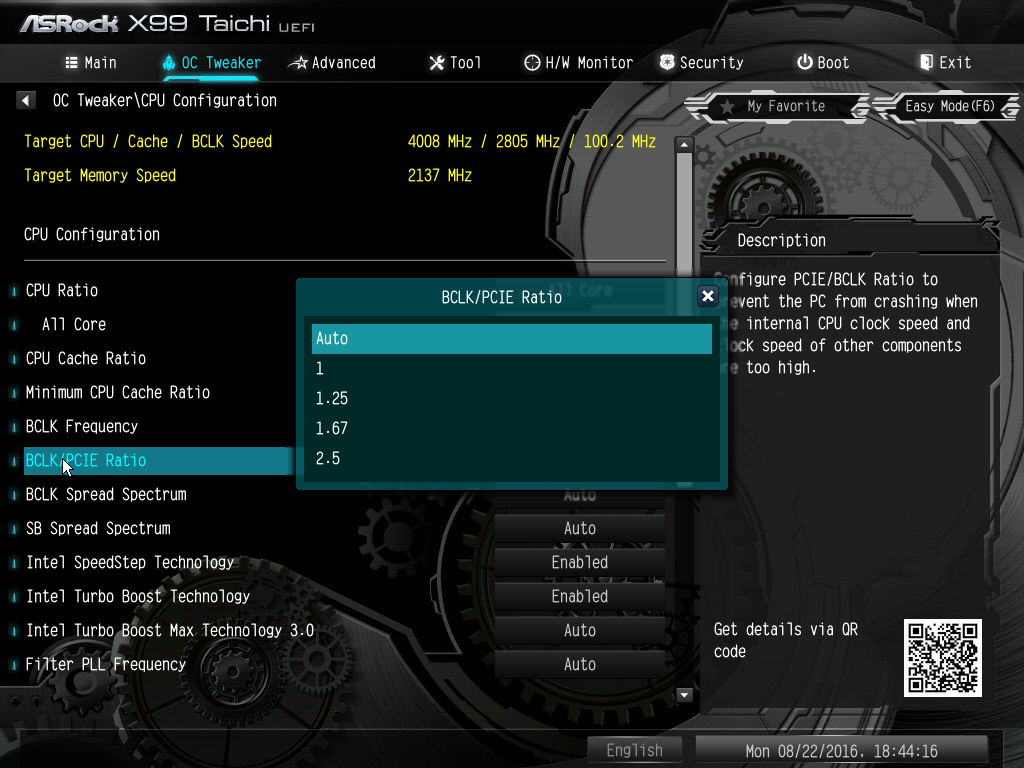

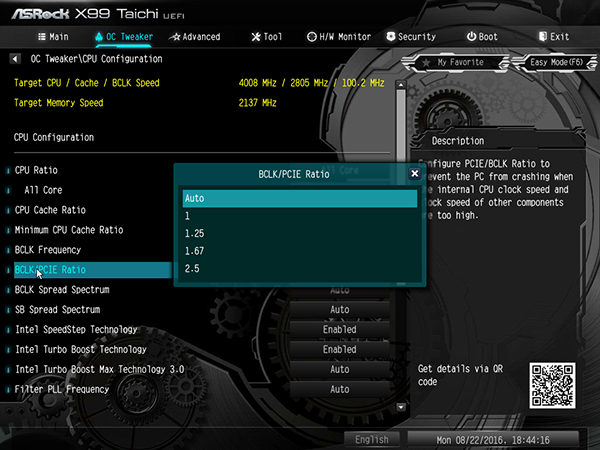

Можно задать частотный множитель BCLK/PCIE Ratio (1,00, 1,25, 1,66 и 2,50). Частота BCLK представляет собой опорную частоту ядер процессора, а частота PEG/DMI получается делением BCLK Frequency на частотный множитель BCLK/PCIE Ratio.

Также в разделе OC Tweaker можно отдельно задать коэффициент для кэша L3 (CPU Cache Ratio), настраивать режимы работы интегрированного в процессор регулятора напряжения питания (IVR) и внешнего регулятора напряжения питания.

В качестве примера укажем, что процессор Intel Core i7-5960X на этой плате нам удалось разогнать только до частоты 3,9 ГГц при частоте BCLK Frequency 100 МГц и множителе BCLK/PCIE Ratio равном 1,00. Для разгона мы изменяли только коэффициент умножения, а все остальные параметры не менялись (значения auto).

Для нашего экземпляра процессора Intel Core i7-5960X это низкий результат. К примеру, на платах Asus на базе чипсета Intel X99 этот процессор стабильно работает на частоте 4,2 ГГц. Собственно, тот факт, что на платах ASRock c чипсетом Intel X99 такой способ разгона процессоров работает плохо — это факт известный. И это особенность всех плат ASRock с чипсетом Intel X99. И причина также известна — недостаточно высокое напряжение питания ядер процессора. К примеру, при коэффициенте умножения 39 на процессор подается напряжение 1,241 В. Похоже, что и при более высоких значениях коэффициента умножения напряжение устанавливается точно таким же.

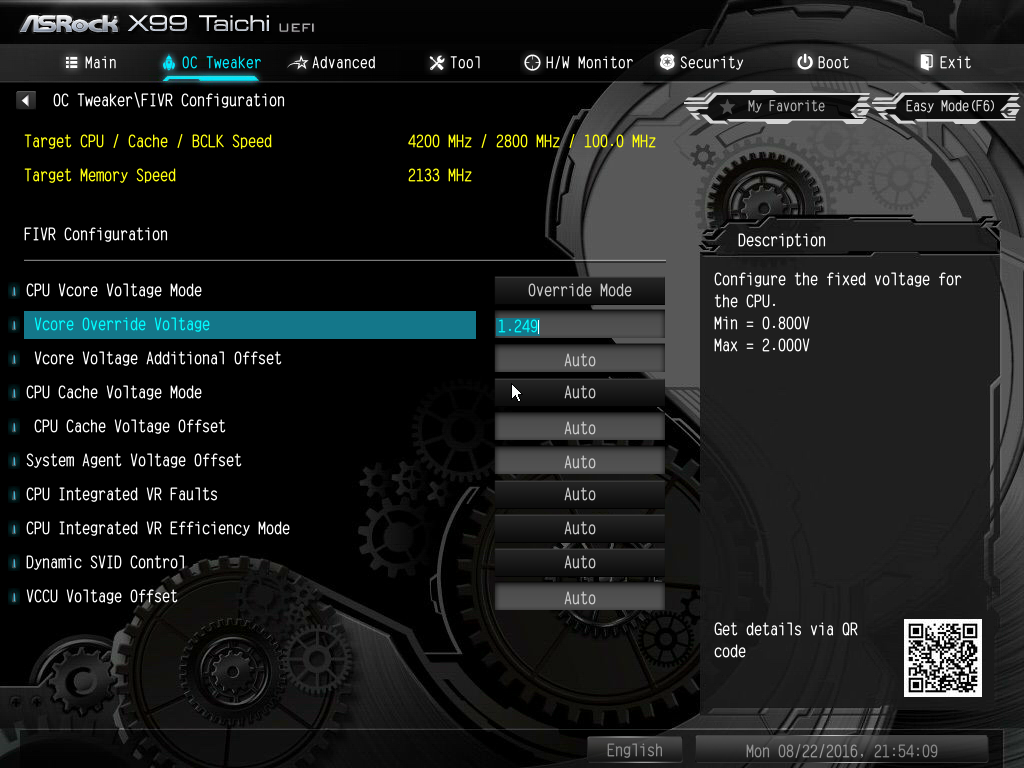

И если в ручном режиме установить напряжение питания ядер процессора 1,249 В, то он заведется на частоте 4,2 ГГц без проблем.

Что не понравилось на плате ASRock X99 Taichi, так это процедура ее реанимации после установки несовместимых с возможностью загрузки системы параметров в BIOS. К примеру, если задать коэффициент умножения слишком высоким (при котором система не стартует), то приходится выполнять «шаманский» обряд ClearCMOS с отключением питания, выжиданием паузы, установкой перемычки в нужное положение и т. д.

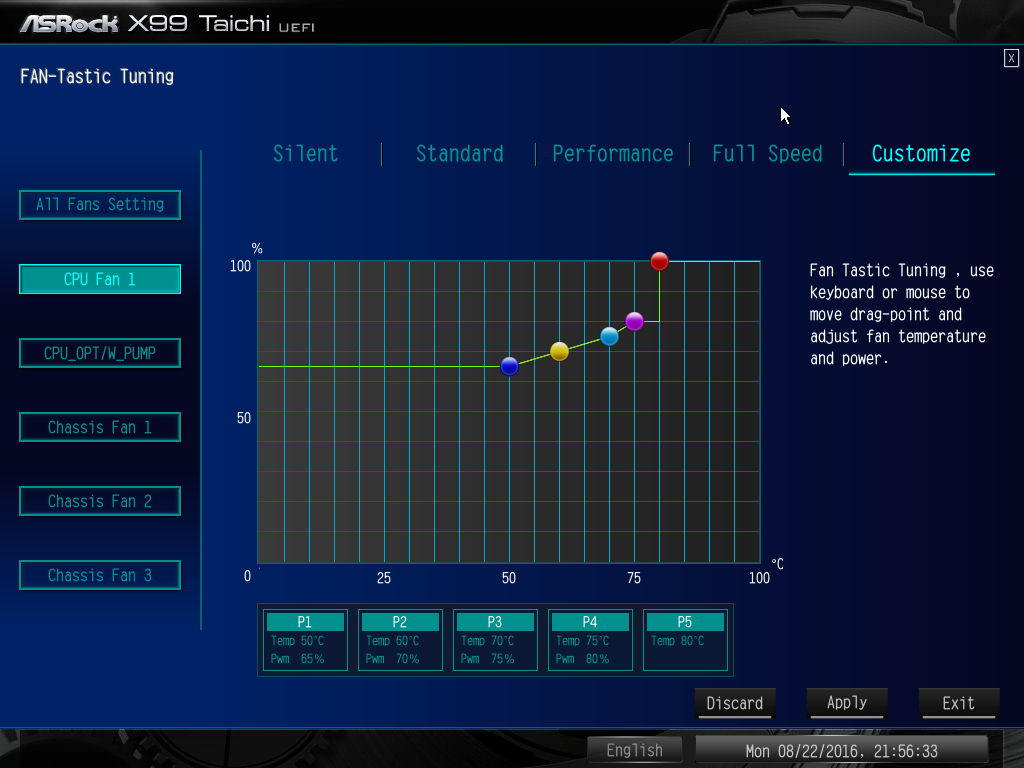

Еще одна полезная настройка в UEFI BIOS — возможность управления режимом работы подключенных к плате вентиляторов. Для двух вентиляторов кулера процессора, а также для дополнительных корпусных вентиляторов имеется возможность выбрать один из четырех предустановленных скоростных режимов работы (Full Speed, Performance, Standard, Silent) или по пяти точкам построить график зависимости скорости вращения вентилятора от температуры. Причем для корпусных вентиляторов температуру можно привязывать как к процессору, так и к системной плате.

Выводы

Итак, давайте подведем итог. Несмотря на кажущуюся «крутизну», плата ASRock X99 Taichi очень простая. Фактически, в ней реализована лишь базовая функциональность чипсета Intel X99. Тут нет дополнительных коммутаторов линий PCIe 2.0, нет хитроумных схем разделения между портами и слотами. Все реализовано максимально просто, ничто и ни с чем не разделяется (исключение составляют лишь два порта SATA, которые разделяются с разъемами M.2), и в чем-то производитель просто сэкономил. В частности, можно было добавить еще один порт USB 3.0 (это не потребовало бы применения дополнительных контроллеров или хабов). Порты USB 3.1 на плате присутствуют, однако способ подключения контроллера ASMedia ASM1142 к чипсету «зарезает» пропускную способность интерфейса USB 3.1.

Единственное конкурентное преимущество платы ASRock X99 Taichi — это поддержка процессоров Xeon E5 v4/v3. Но насколько актуальна такая поддержка для домашних пользователей (с учетом стоимости этих процессоров) — вопрос спорный.

Одним словом, в сегменте плат второго поколения на чипсете Intel X99 (плат, выпущенных после анонса процессоров Broadwell-E) модель ASRock X99 Taichi по ее функциональным возможностям можно отнести к разряду бюджетных решений. На момент анонса статьи розничная стоимость платы в Москве составляла около 17 тысяч рублей. Это не самое дешевое решение на чипсете Intel X99, но цена платы находится около нижней границы стоимости таких моделей. Таким образом, если вам требуется функциональность этого чипсета и, особенно, поддержка процессоров Xeon E5 v4/v3, имеет смысл присмотреться к ASRock X99 Taichi.

Эта модель на сайте производителя


Плата предоставлена на тестирование производителем
