Игровая материнская плата ASRock Fatal1ty H270 Performance на чипсете Intel H270 с очень скупой комплектацией и ограниченным набором дополнительных возможностей

В этой статье мы рассмотрим игровую плату компании ASRock на чипсете Intel H270 — модель ASRock Fatal1ty H270 Performance.

Комплектация и упаковка

Плата ASRock Fatal1ty H270 Performance поставляется в средней по размерам коробке с ручкой, оформленной, как и сама плата, в красно-черных тонах.

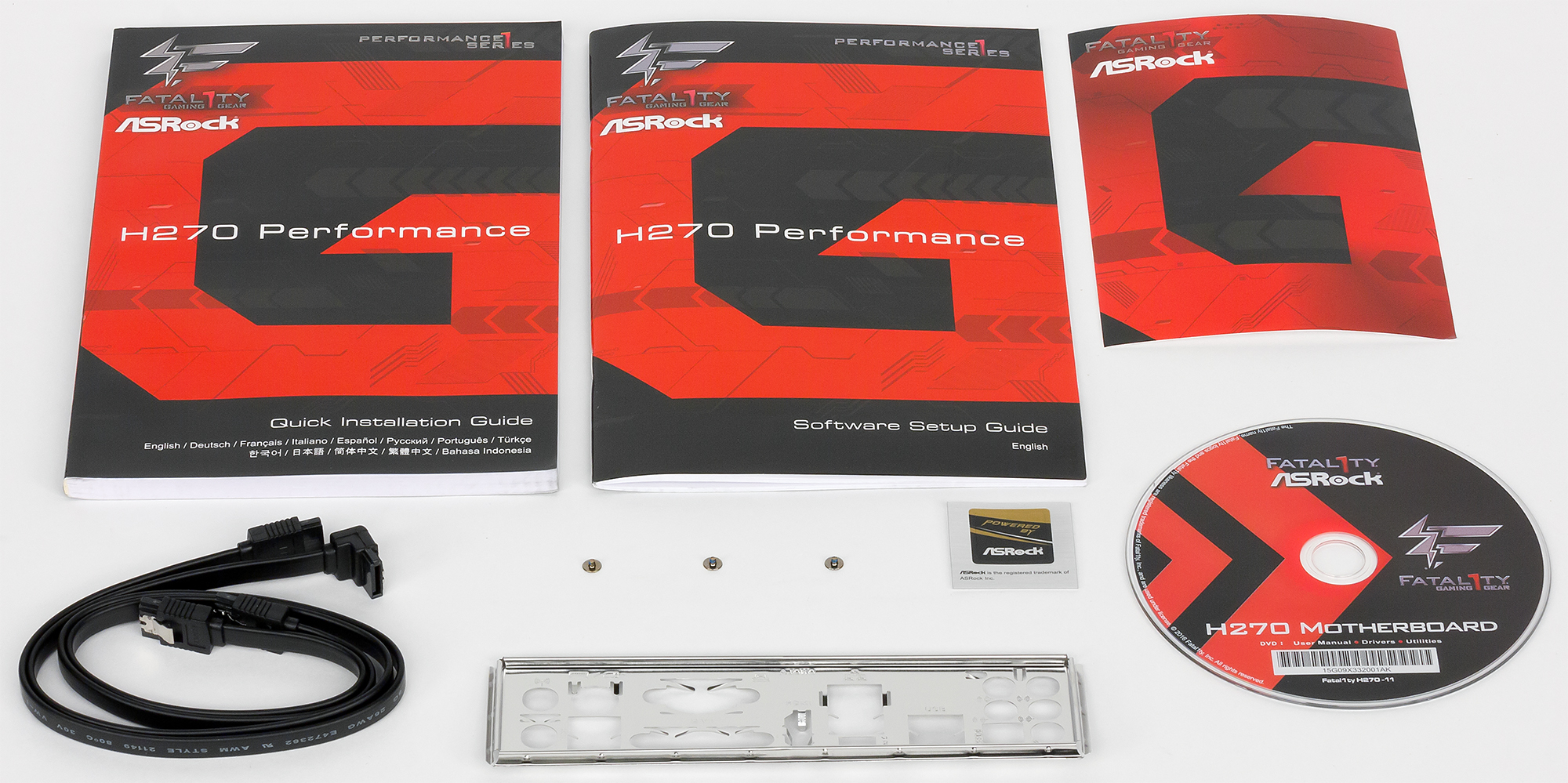

В комплект поставки входит инструкция пользователя (есть раздел на русском языке), DVD-диск с программным обеспечением и драйверами, заглушка для задней панели платы, два SATA-кабеля (разъемы с защелками, один кабель имеет угловой разъем с одной стороны) и крепежные болтики для установки M.2-накопителей. Конечно, с комплектацией явно пожадничали. Она соответствует не игровой плате, а, скорее, самой бюджетной.

Конфигурация и особенности платы

Сводная таблица характеристик платы ASRock Fatal1ty H270 Performance приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core 7-го/6-го поколений
Процессорный разъем
LGA1151
Чипсет
Intel H270
Память
4 × DDR4 (до 64 ГБ)
Аудиоподсистема
Realtek ALC1220
Сетевой контроллер
Intel I219-V
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express x16)
4 × PCI Express 3.0 x1
3 × M.2
SATA-разъемы
6 × SATA 6 Гбит/с
USB-порты
8 × USB 3.0
7 × USB 2.0

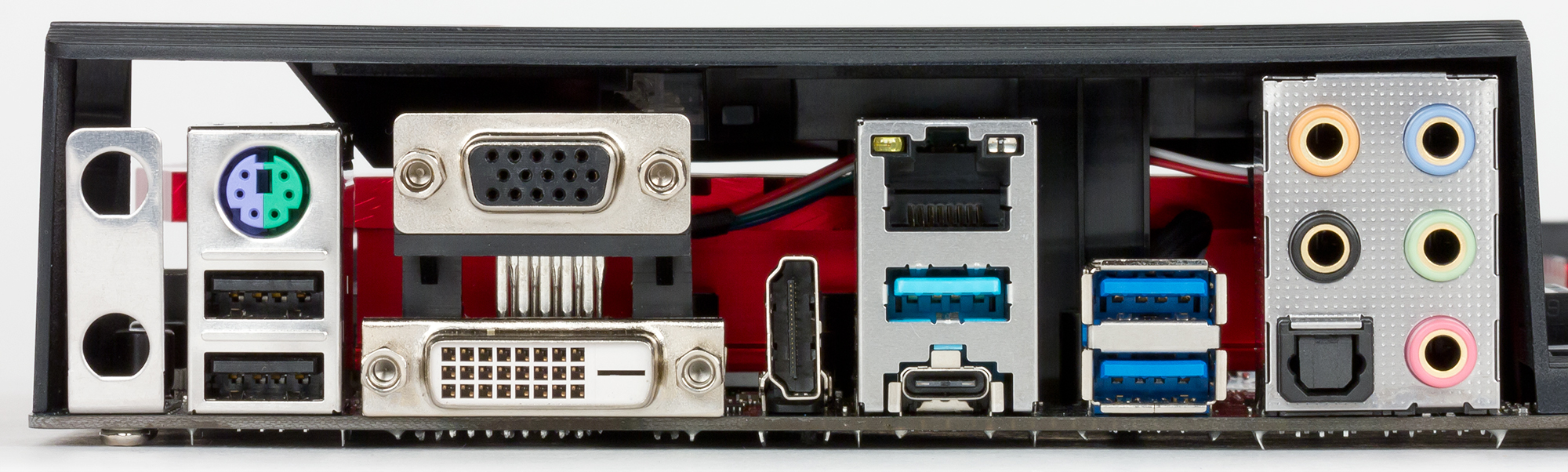

Разъемы на задней панели
1 × DVI-D
1 × HDMI
1 × D-Sub
3 × USB 3.0 (Type-A)
1 × USB 3.0 (Type-C)
2 × USB 2.0
1 × RJ-45
1 × PS/2
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
3 × M.2
4 разъема для подключения 4-контактных вентиляторов
2 разъема для подключения портов USB 3.0
3 разъема для подключения портов USB 2.0
1 разъем для подключения COM-порта
1 разъем Aura RGB LED
Форм-фактор
ATX (305×244 мм)
Средняя цена
T-1716271182
Розничные предложения

Форм-фактор

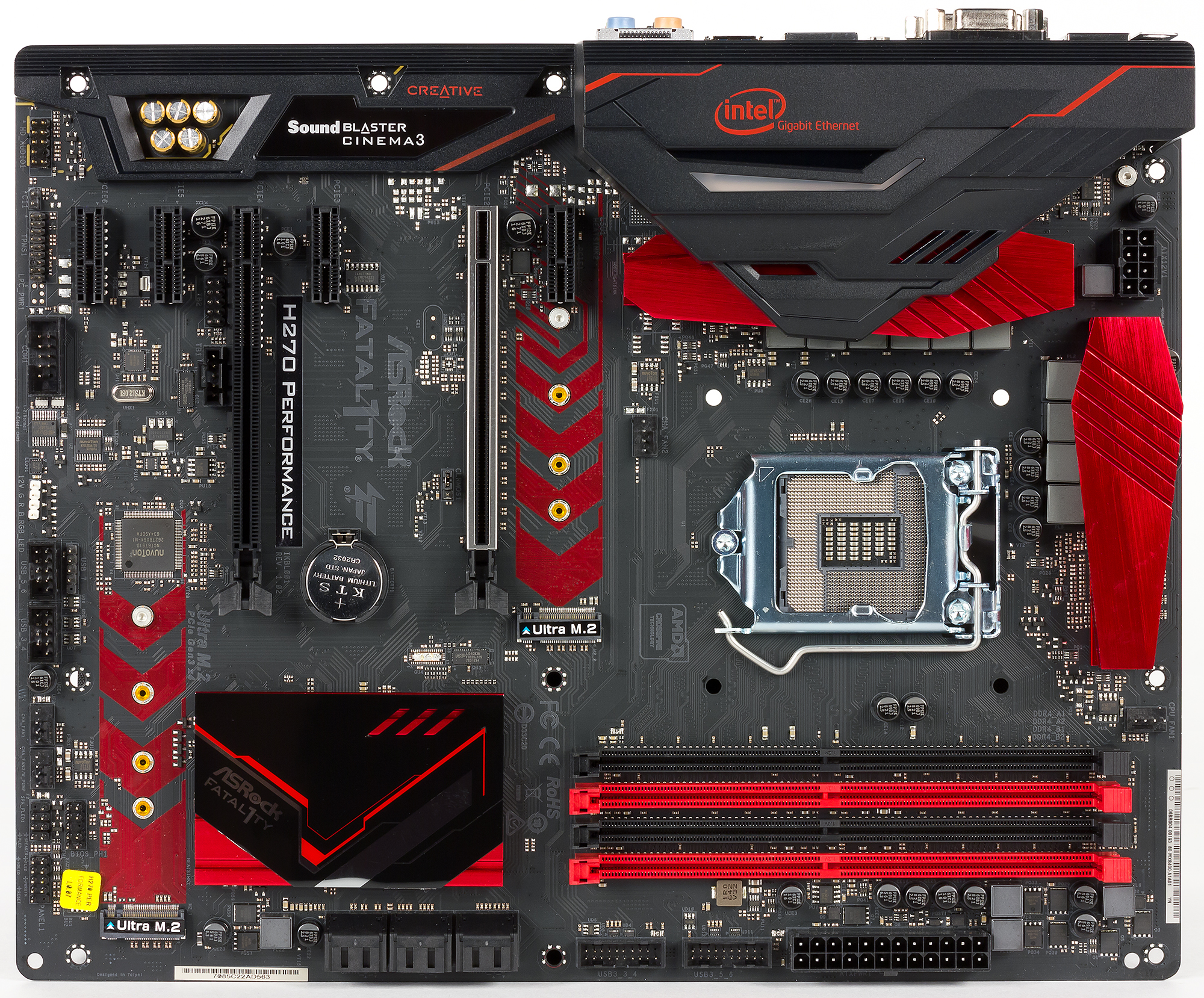

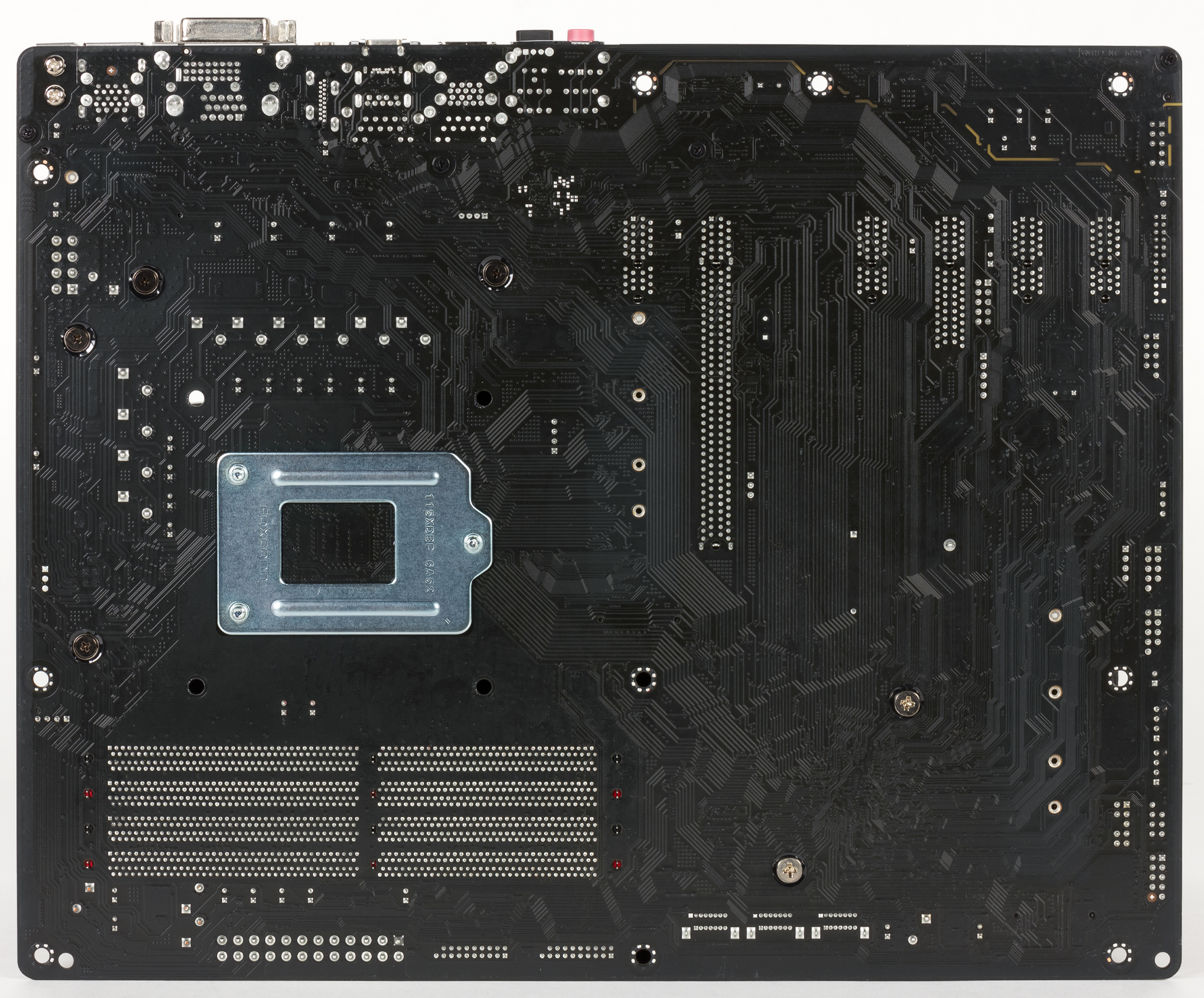

Плата ASRock Fatal1ty H270 Performance выполнена в форм-факторе ATX (305×244 мм), для ее монтажа в корпус предусмотрено девять стандартных отверстий.


Чипсет и процессорный разъем

Плата ASRock Fatal1ty H270 Performance основана на чипсете Intel H270 и поддерживает только процессоры Intel Core 7-го и 6-го поколений (кодовые наименования Kaby Lake и Skylake) с разъемом LGA1151.

Память

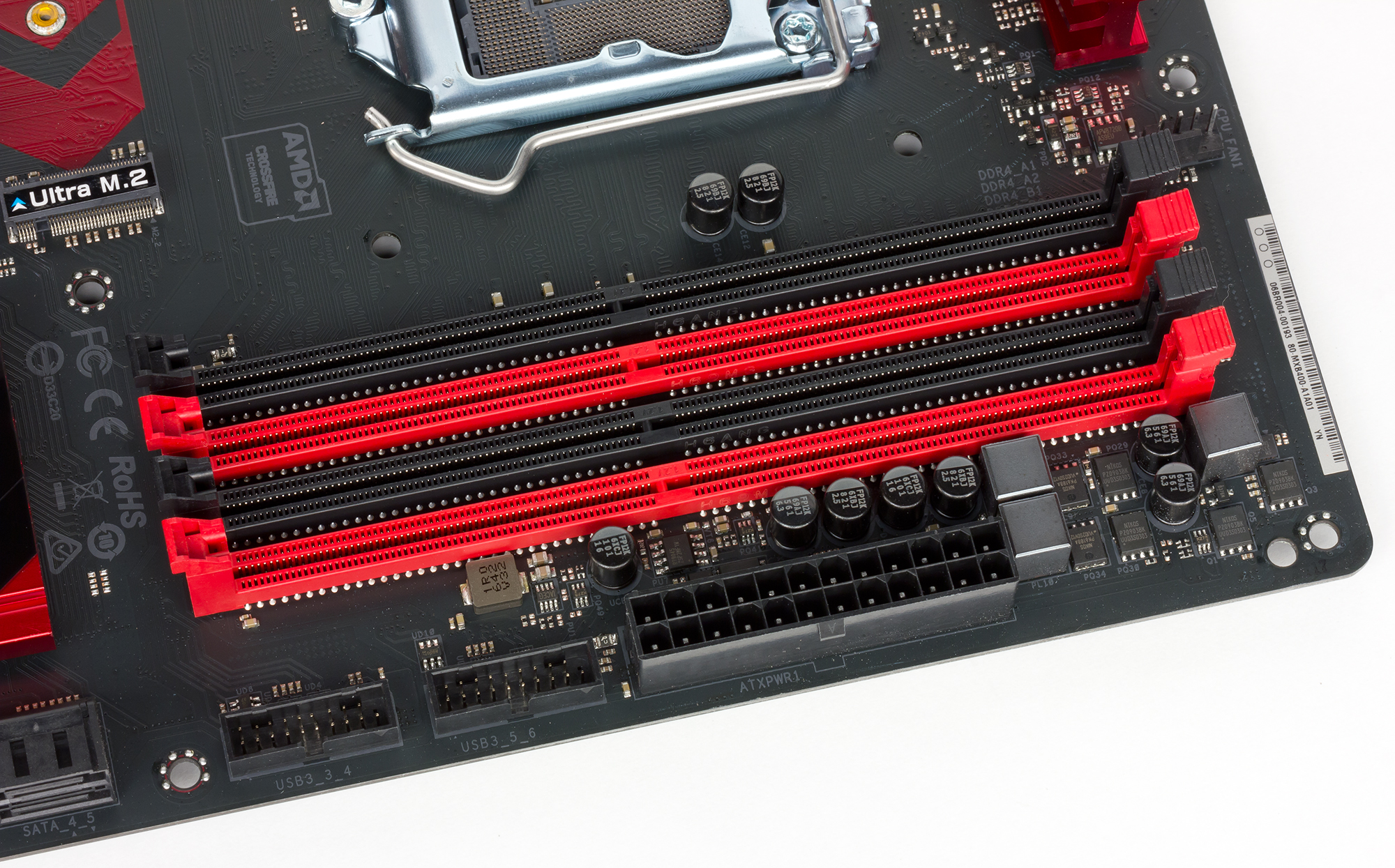

Для установки модулей памяти на плате ASRock Fatal1ty H270 Performance предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения

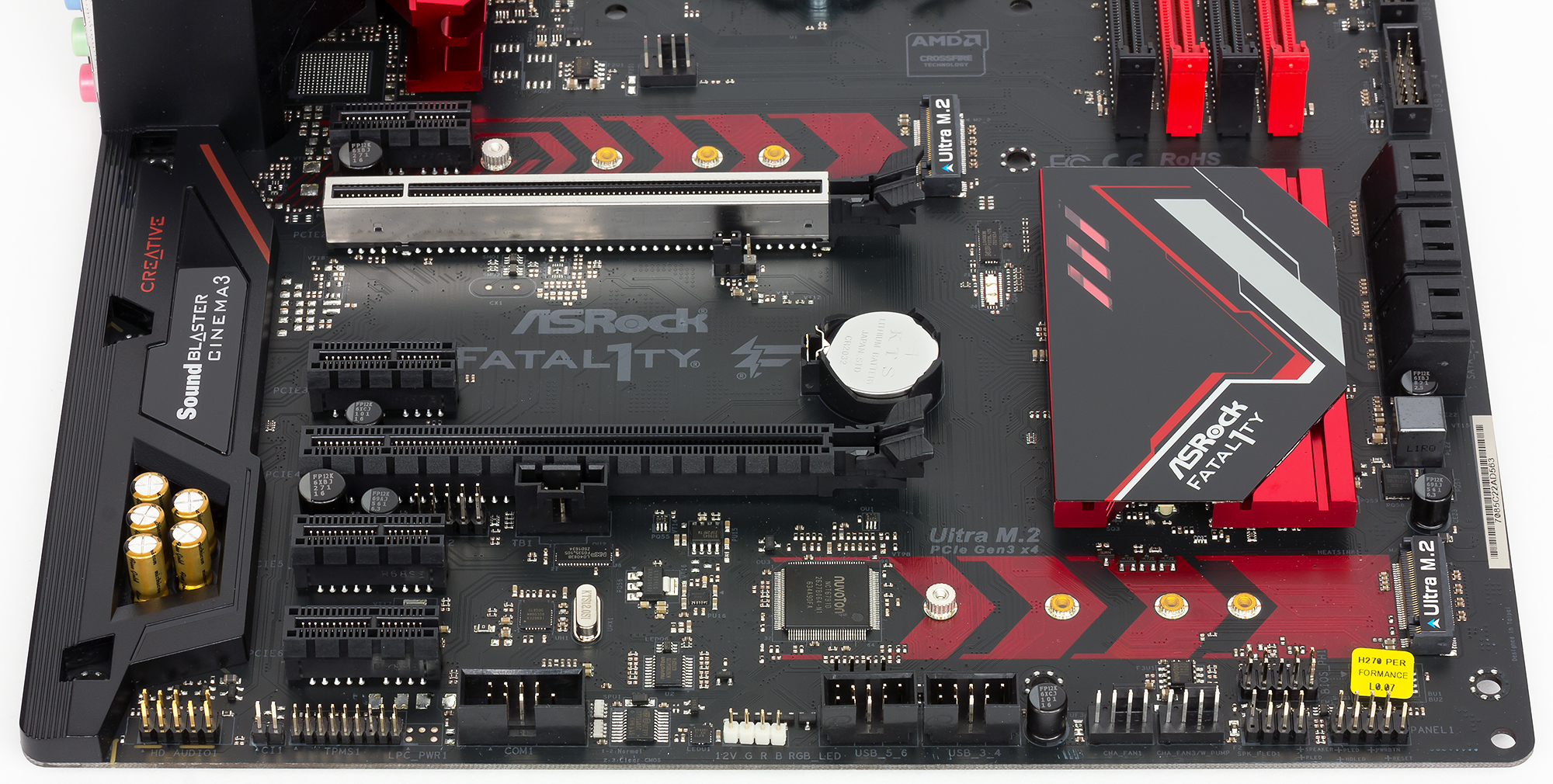

Для установки видеокарт, плат расширения и накопителей на плате ASRock Fatal1ty H270 Performance имеется один слот PCI Express 3.0 x16, один слот PCI Express 3.0 x4 (в форм-факторе PCI Express x16), четыре слота PCI Express 3.0 x1 и три разъема M.2.

Слот PCI Express 3.0 x16 реализован с использованием 16 линий PCIe 3.0 процессора. Напомним, что чипсет Intel H270 поддерживает группировку 16 процессорных линий PCIe 3.0 только в один порт PCI Express 3.0 x16.

Еще один слот в форм-факторе PCI Express x16 реализован с использованием четырех чипсетных портов PCIe 3.0, то есть, по сути, это слот PCI Express 3.0 x4.

Четыре слота PCI Express 3.0 x1 (все слоты с открытыми концами) также реализованы с использованием чипсетных портов PCIe 3.0.

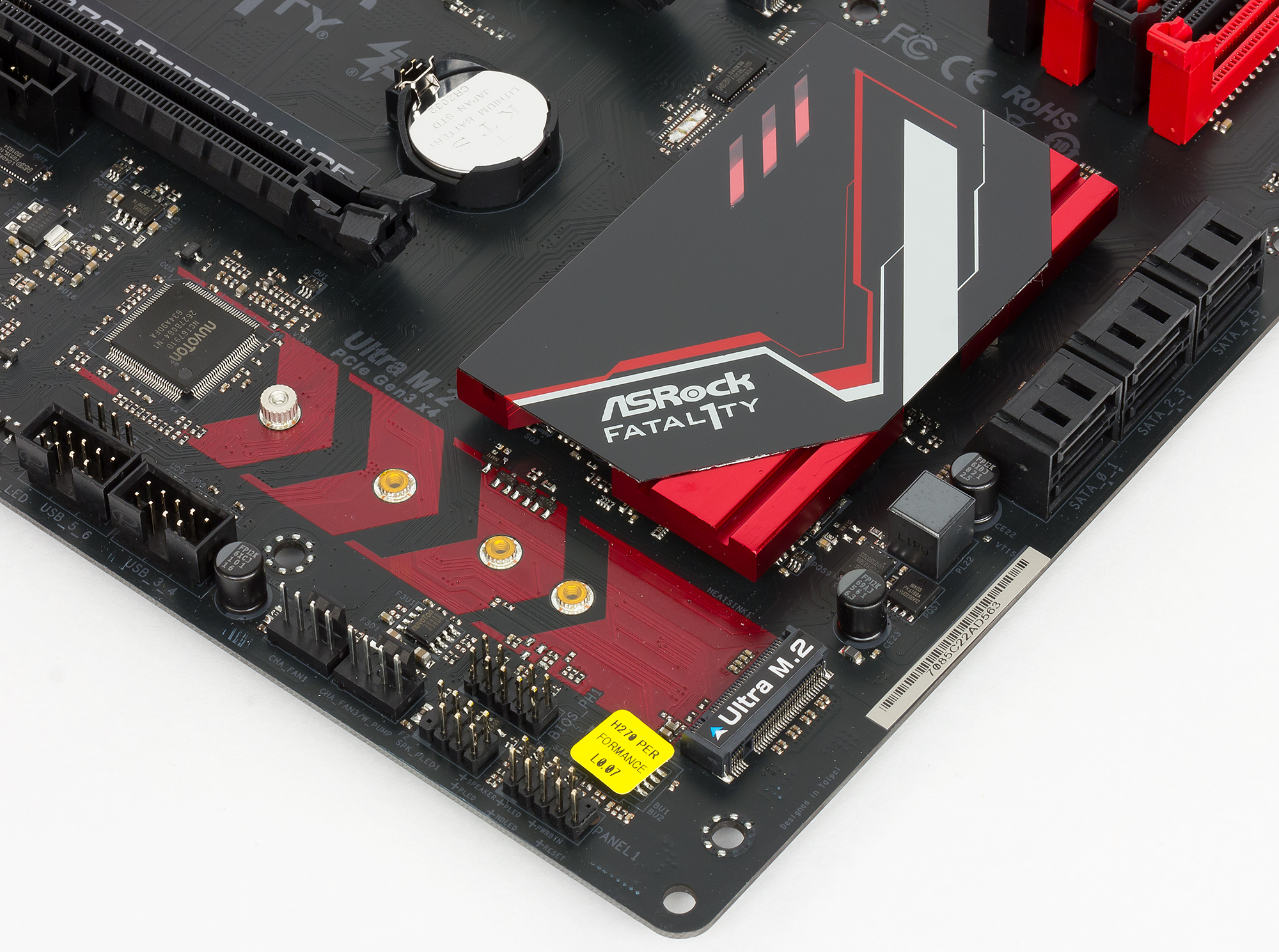

Два разъемов M.2 предназначены для установки накопителей. Они позволяет устанавливать накопители типоразмера 2230/2242/2260/2280 и поддерживает устройства SATA и PCIe 3.0 x4. Для реализации каждого разъема используется один порт SATA 6 Гбит/с и четыре порта PCIe 3.0.


Третий разъем M.2 имеет ключ E-key и предназначен специально для Wi-Fi/Bluetooth-модуля (форм-фактор 2230), который в комплект не входит. Для реализации этого разъема, по идее, должен использоваться один чипсетный порт PCIe и один порт USB 2.0.

Видеоразъемы

Поскольку процессоры Kaby Lake и Skylake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеется видеовыходы DVI-D, HDMI и устаревший D-Sub.

SATA-порты

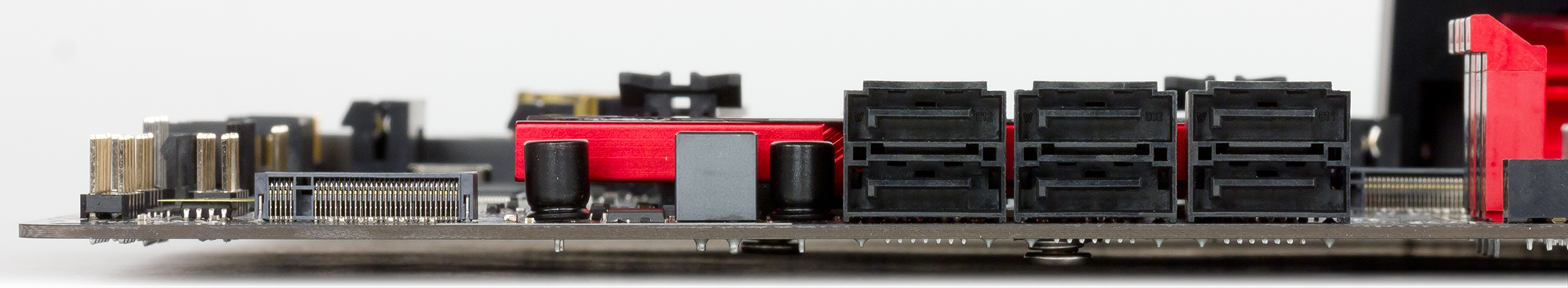

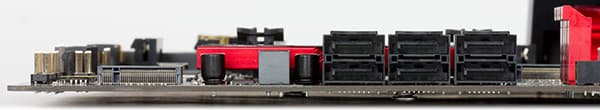

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel H270 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено восемь портов USB 3.0 и семь портов USB 2.0.

Из восьми портов USB 3.0 четыре порта вынесены на заднюю панель платы, а для подключения еще четырех портов USB 3.0 на плате есть два разъема (по два порта на разъем). Причем из четырех портов на задней панели платы три порта имеют разъем Type-A, а один порт — разъем Type-C.

Два порта USB 2.0 также вынесены на заднюю панель платы. Один из этих портов (Fatal1ty Mouse Port) зарезервирован под мышку, правда, он ничем не отличается по внешнему виду от обычного порта USB 2.0.

Для подключения еще пяти портов USB 2.0 на плате предусмотрено два полноценных и один половинный разъем.

Вообще, чипсет Intel H270 поддерживает до 14 портов USB, из которых 8 могут быть портами USB 3.0. На плате ASRock Fatal1ty H270 Performance ровно 8 портов USB 3.0, но с учетом еще 7 портов USB 2.0 и одного порта USB 2.0 для разъема под Wi-Fi/Bluetooth-модуль получаем, что общее количество портов USB составляет 16, то есть больше того количества, которое может обеспечить чипсет. Фокус тут в том, что на плате есть USB-хаб GL850G компании Genesys Logic. Этот хаб использует один порт USB 2.0 на входе и дает четыре порта USB 2.0 на выходе.

Сетевой интерфейс

Для подключения к сети на плате ASRock Fatal1ty H270 Performance имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет). Этот контроллер задействуют для подключения чипсетный порт PCIe.

Как это работает

Напомним, что чипсет Intel H270 поддерживает до 30 высокоскоростных портов ввода-вывода (HSIO), в качестве которых могут быть порты PCIe 3.0/2.0, SATA 6 Гбит/с и USB 3.0. Причем всего может быть не более 20 портов PCIe 3.0, не более 6 портов SATA 6 Гбит/с и не более 8 портов USB 3.0, а общее количество портов USB должно быть не более 14.

А теперь посмотрим, как все это реализовано в варианте платы ASRock Fatal1ty H270 Performance.

С портами USB 3.0 и общим количеством портов USB, как мы уже отмечали все решается с использованием USB 2.0 хаба GL850G.

Порты SATA должны разделяться, поскольку кроме шести отдельных портов, реализованных на плате, есть еще два разъема M.2 с поддержкой SATA-устройств. Но тут все просто. Первый порт SATA разделяется с одним разъемом M.2, а шестой порт SATA разделяется с другим разъемом M.2. То есть, если в разъем M.2 устанавливается SATA-устройство, то разделяемый с этим разъемом порт SATA будет недоступен. Если же задействуется первый или шестой порт SATA, то разделяемый с этими портами разъем M.2 доступен только в режиме PCIe 3.0 x4.

Теперь разберемся с портами PCIe. Для двух разъемов M.2 требуется 8 чипсетных портов PCIe 3.0. Кроме того, четыре слота PCI Express 3.0 x1 и один слот PCI Express 3.0 x4 — это еще 8 портов PCIe 3.0. Гигабитный сетевой контроллер и слот M.2 для Wi-Fi/Bluetooth-модуля — это еще 2 порта PCIe. В результате получаем, что требуется 18 чипсетных портов PCIe, в то время, как чипсет поддерживает до 20 портов. Однако, общее количество HSIO портов в данном случае составит 32 (18 PCIe 3.0/2.0, 8 USB 3.0, 6 SATA 6 Гбит/с). Поэтому, что-то должно еще разделяться.

Прежде всего, разделяются два слота PCI Express 3.0 x1 (PCIE5 и PCIE6) со слотом PCI Express 3.0 x4. То есть, если задействуются слоты PCIE5 и PCIE6, то слот PCI Express 3.0 x4 доступен только в режиме x2. Если же слот PCI Express 3.0 x4 используется в режиме x4, то слоты PCIE5 и PCIE6 будут недоступны. Казалось бы, этого достаточно, что бы решить проблему нехватки HSIO портов. Однако, на плате ASRock Fatal1ty H270 Performance разъем M.2 для Wi-Fi/Bluetooth-модуля разделяется в еще одним слотом ASRock Fatal1ty H270 Performance. Зачем это нужно — не очень понятно. Можно было бы обойтись и без этого.

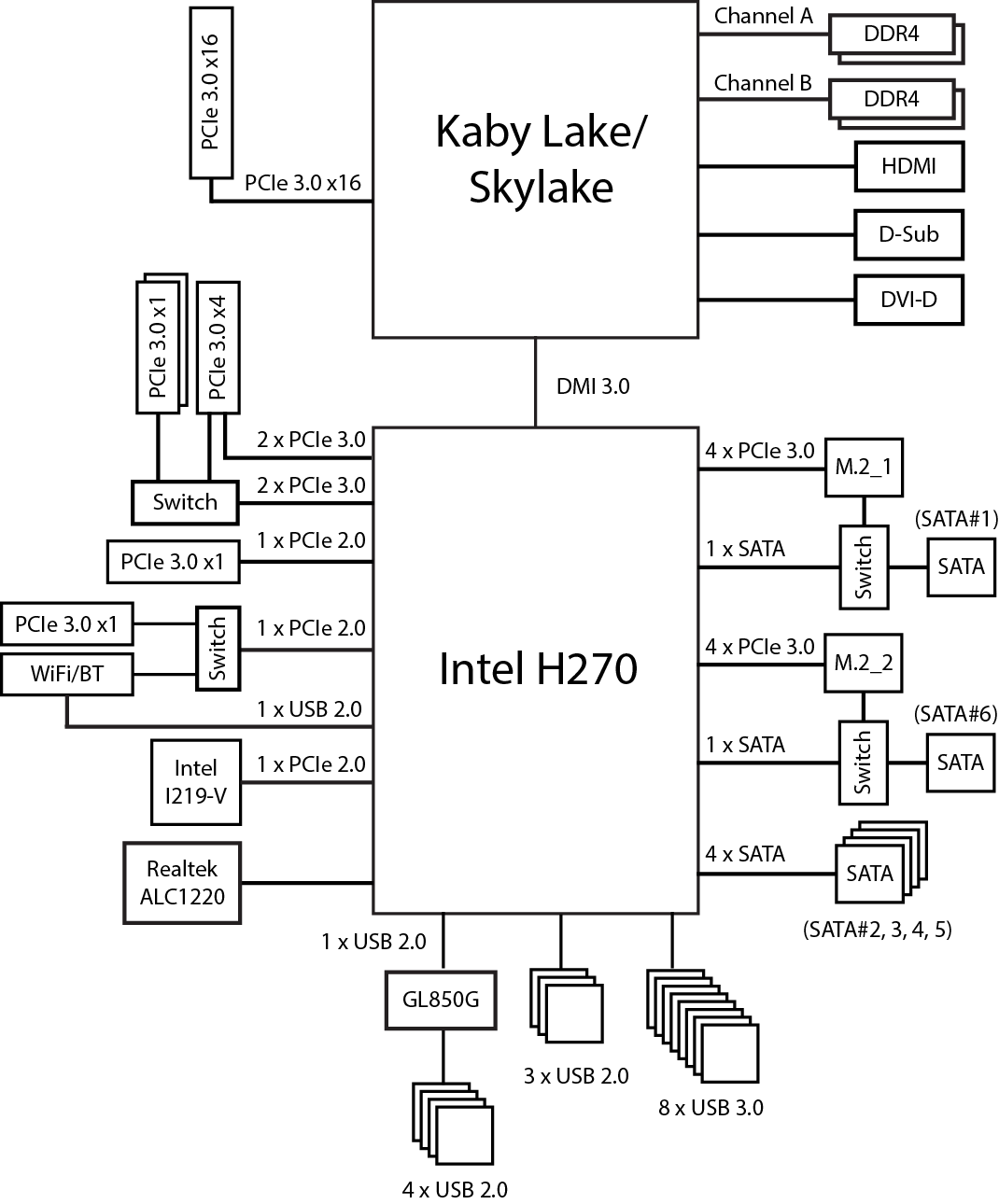

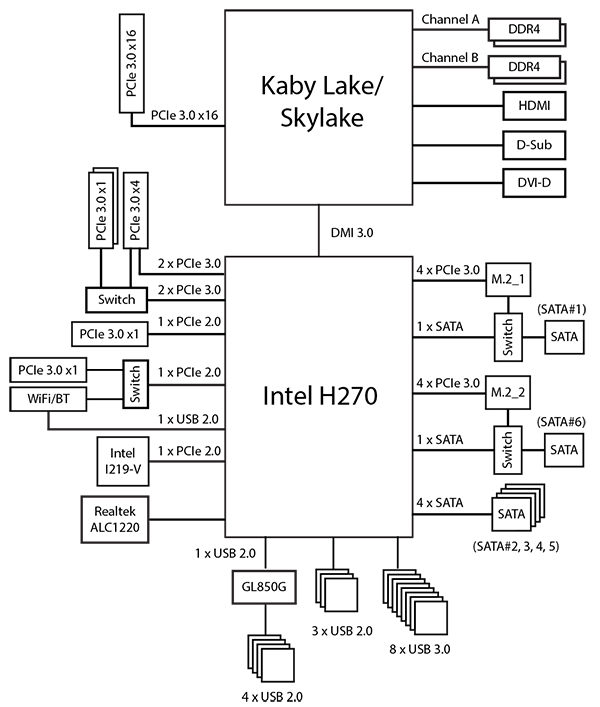

Блок-схема платы ASRock Fatal1ty H270 Performance показана на рисунке.

Дополнительные особенности

Говоря о дополнительных особенностях, начнем с того, чего на этой плате нет.

Прежде всего, тут нет ни одной кнопки и индикатора POST-кодов. То есть подразумевается, что эта плата предназначена для установки в корпус, а не для стенда.

Теперь о том, что на плате имеется.

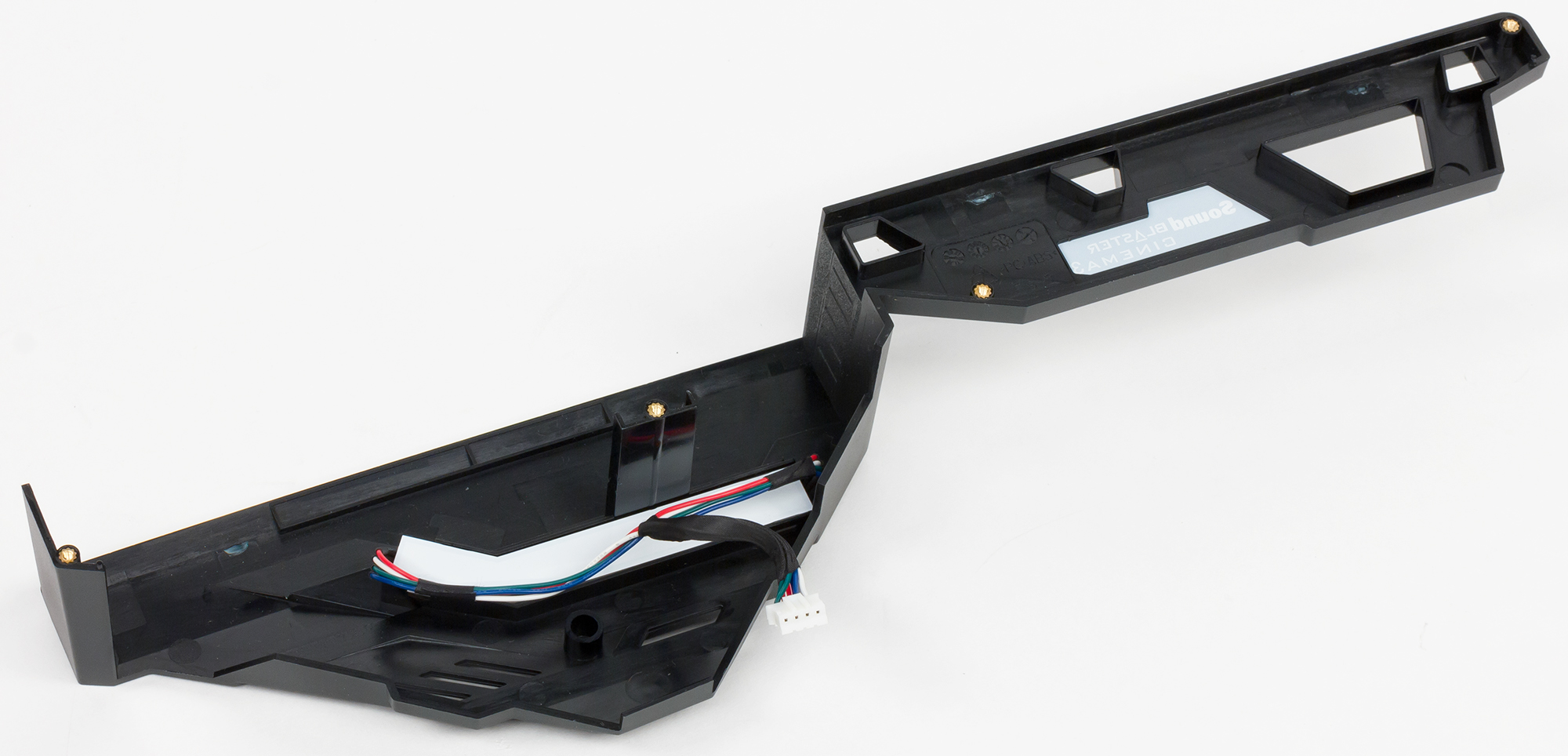

Пожалуй, среди дополнительных особенностей можно отметить реализацию RGB-подсветки платы. Пластиковый чехол, закрывающий панель разъемов и аудиотракт, имеет подсветку.

Кроме того, радиатор чипсета на плате также подсвечивается.

Есть на плате и специальный разъем Aura RGB LED, предназначенный для подключения светодиодной ленты. Сама светодиодная лента, конечно же, в комплект не входит. Более того, нет в комплекте и кабеля-переходника для подключения ленты (обычно такой кабель идет в комплекте с платой).

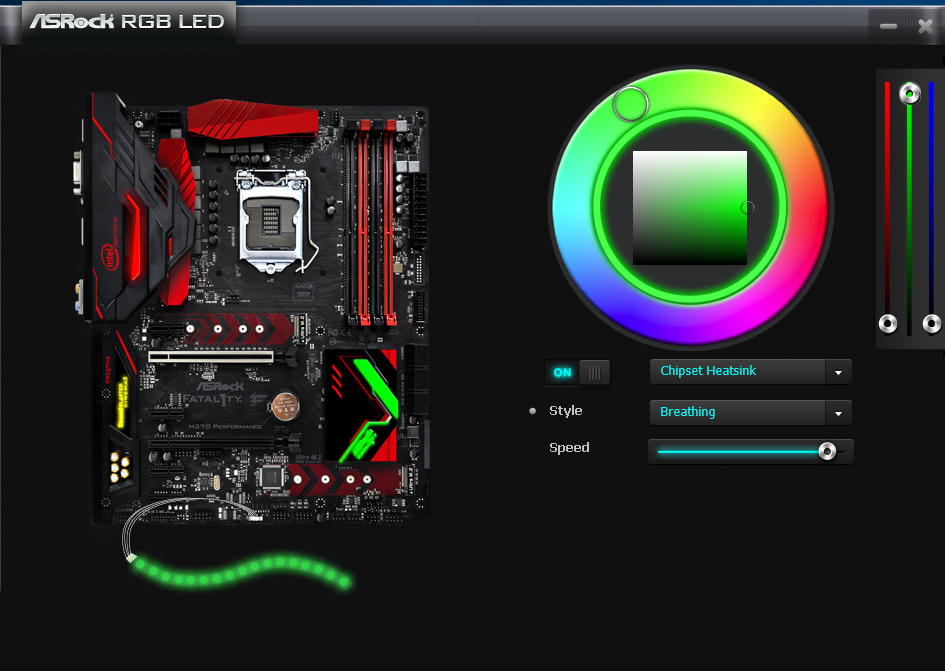

Подсветкой на плате можно управлять либо через настройки UEFI BIOS, либо с использованием специальной утилиты. Можно задавать цвет и выбирать стиль подсветки. Причем каждую из трех зон (чипсет, панель разъемов, аудиотракт) можно настраивать независимо.

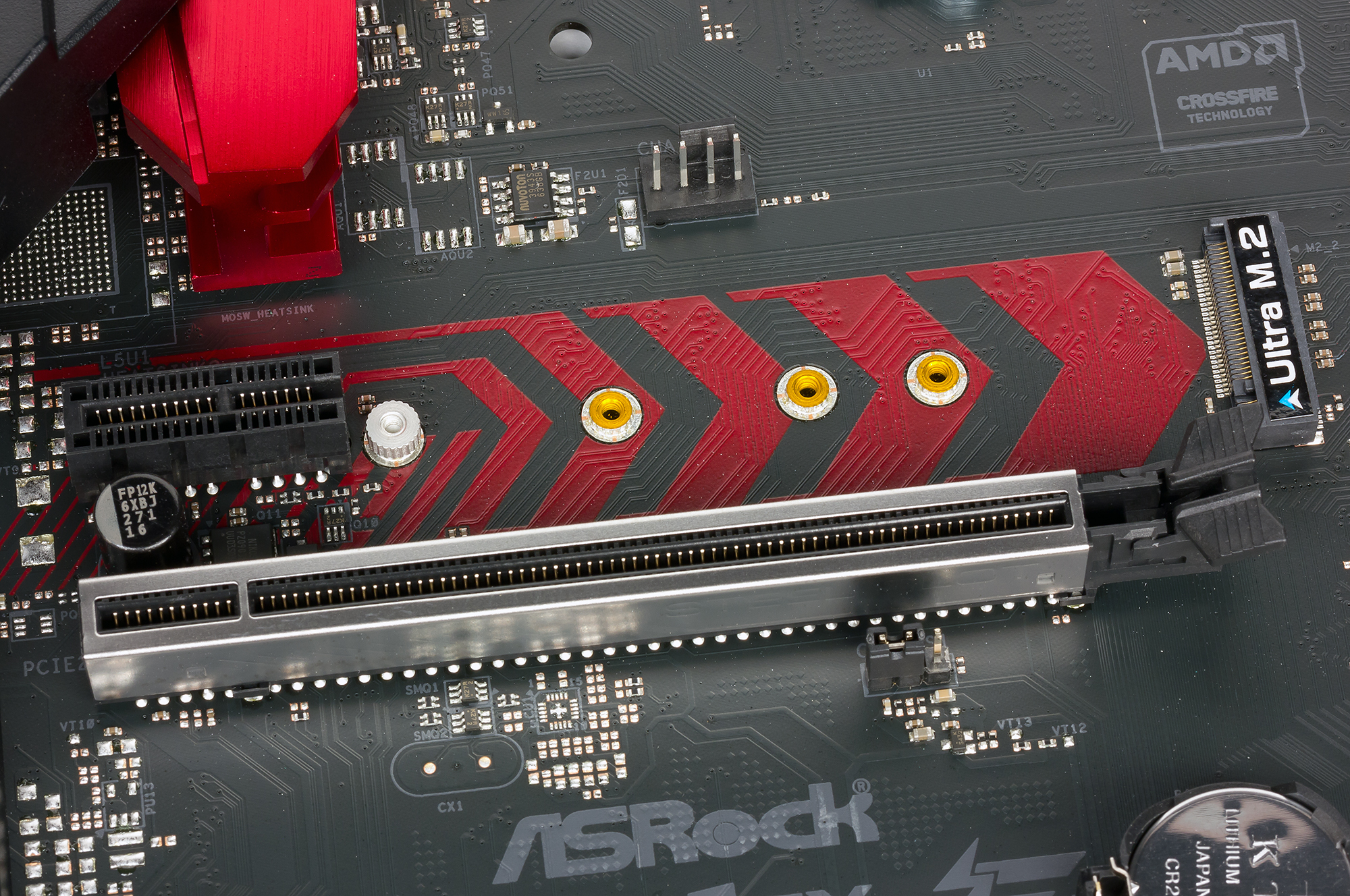

Можно также отметить, что слот PCI Express 3.0 x16 имеет металлический кожух. Собственно, это и всё. Более никаких дополнительных особенностей у платы нет. То есть здесь все как у всех, но только в значительно меньшем объеме.

Теперь буквально одно предложение о том, что не понравилось в плате ASRock Fatal1ty H270 Performance. Текстолит платы темно-серого цвета, а все надписи на нем (около разъемов) очень тусклые и практически нечитаемые. При сборке ПК это очень неудобно, поскольку нужный разъем приходится искать по руководству пользователя.

Система питания

Плата ASRock Fatal1ty H270 Performance имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

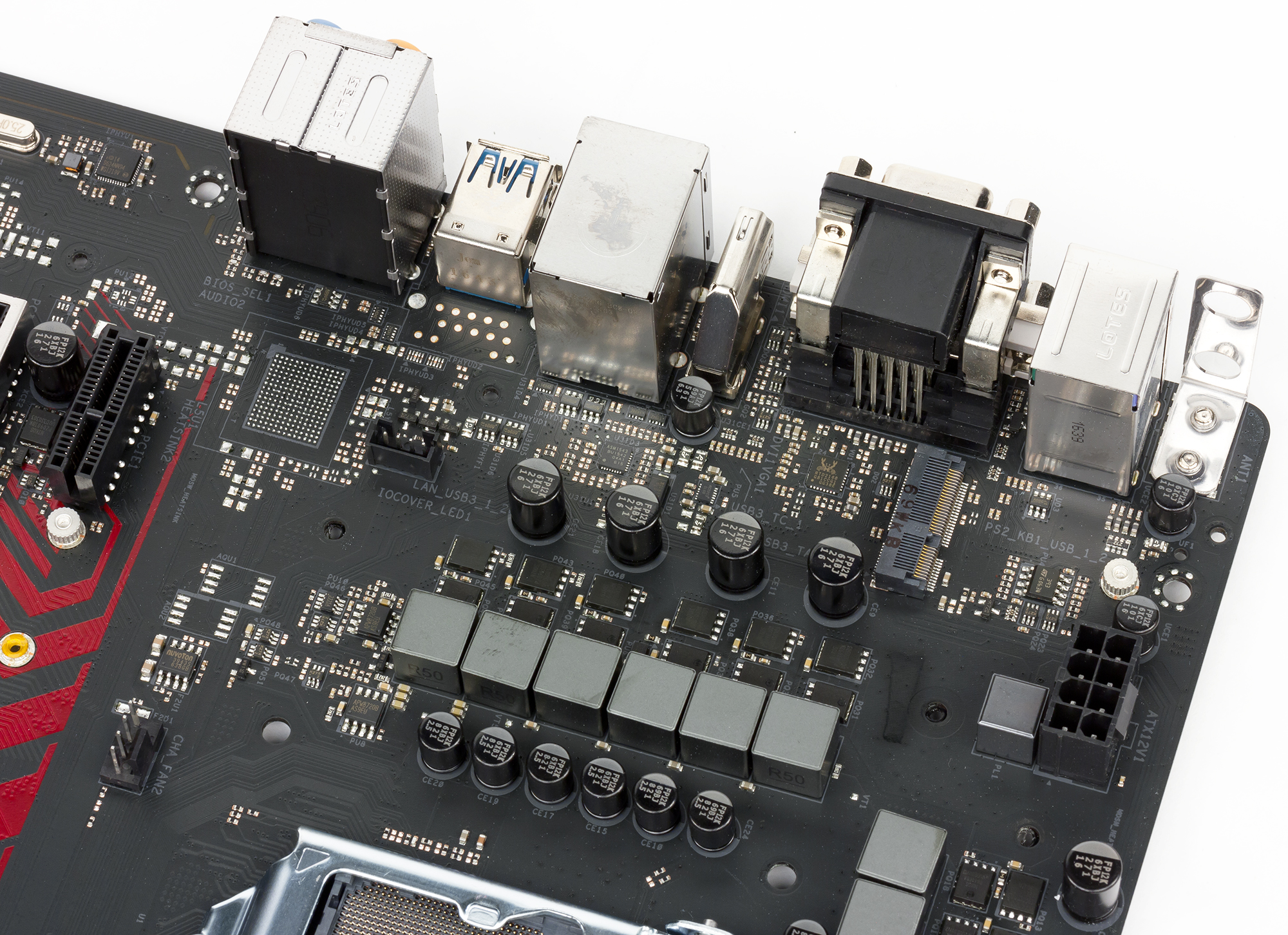

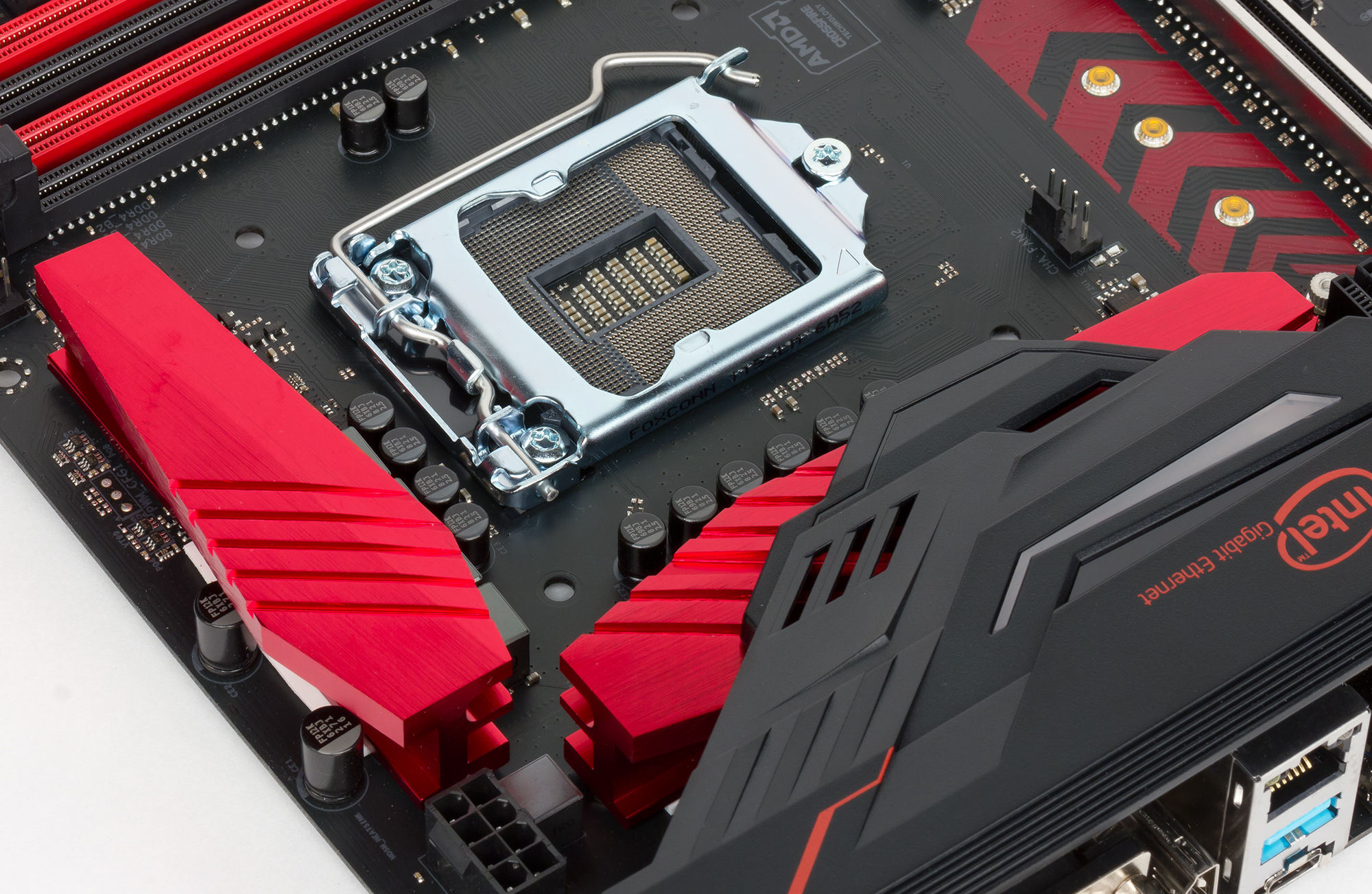

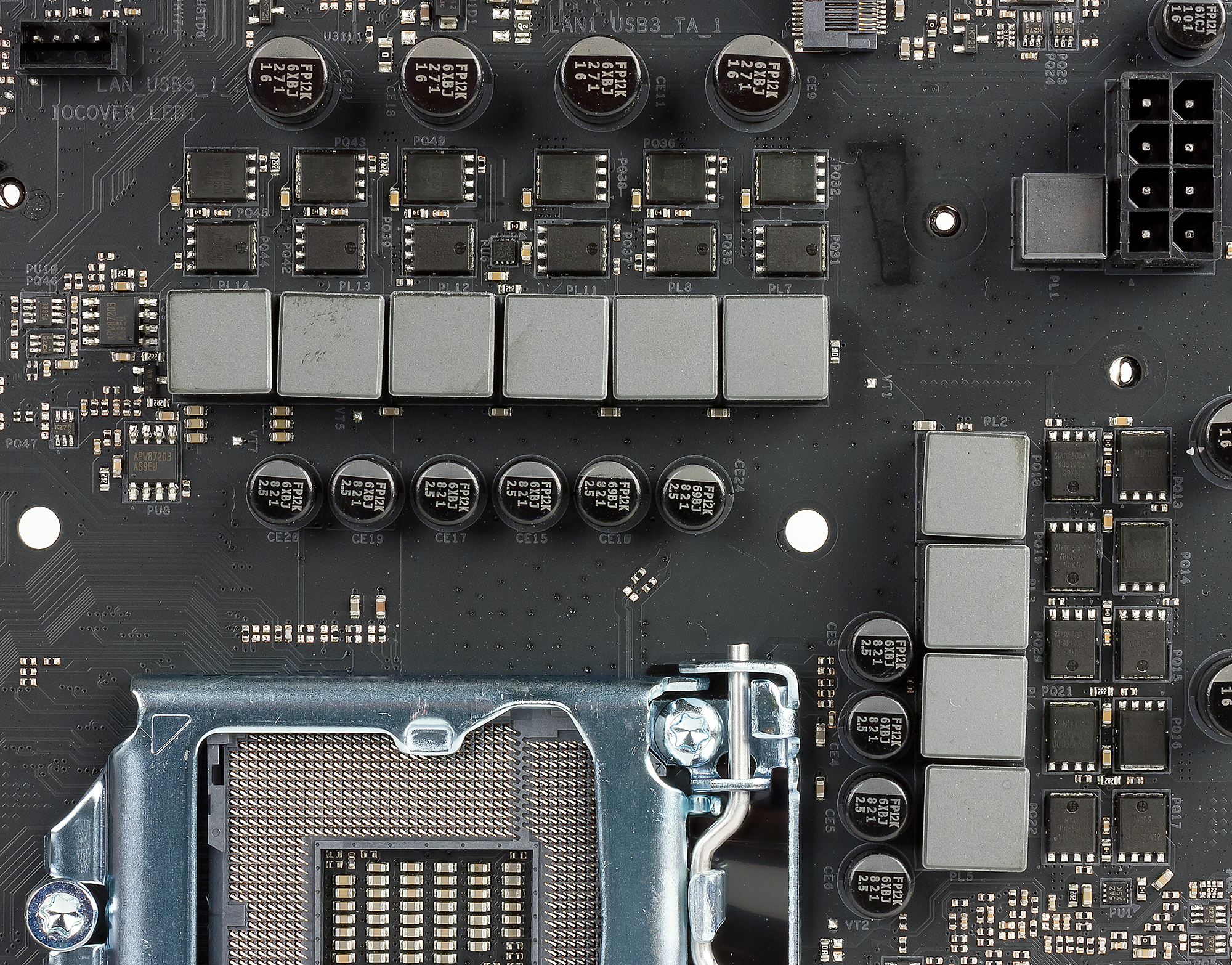

Регулятор напряжения питания процессора 10-канальный и построен на базе 7-фазного (4+3) PWM-контроллера Intersil ISL95856. Сами каналы питания построены с использованием MOSFET-транзисторов NIKOS PZ0903BK.

Система охлаждения

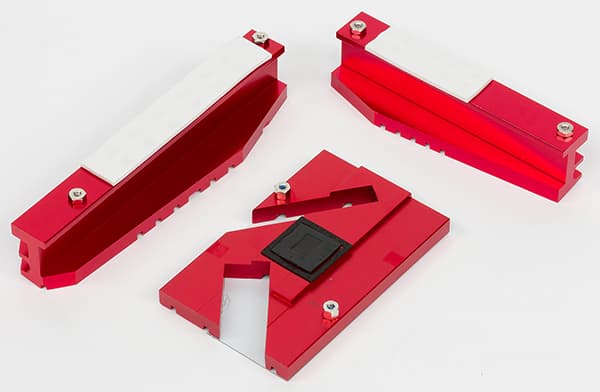

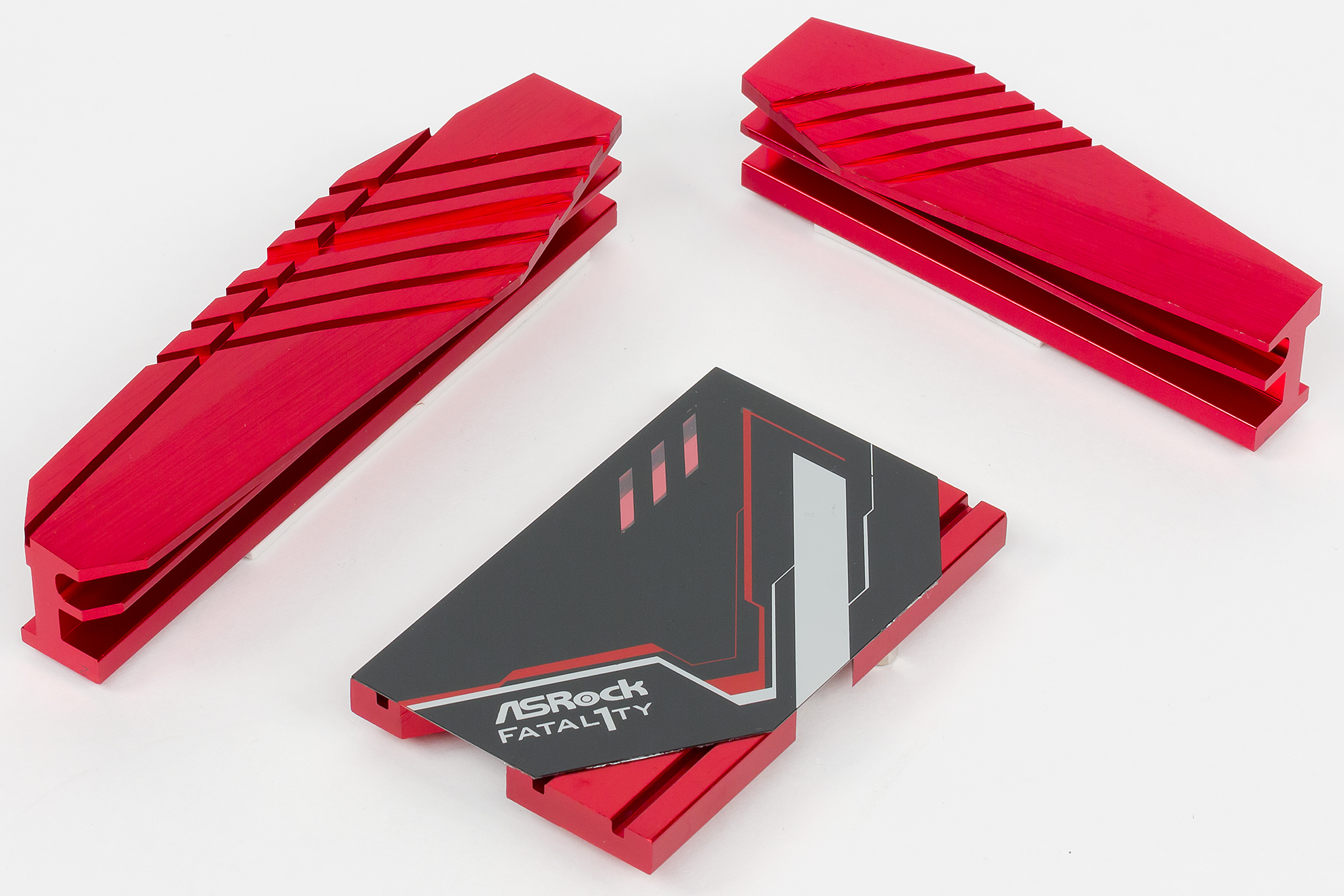

Система охлаждения платы ASRock Fatal1ty H270 Performance состоит из трех радиаторов. Два радиатора расположены по двум смежным сторонам процессорного разъема и отводят тепло от MOSFET-транзисторов. Еще один радиатор установлен на чипсете.


Помимо этого на плате имеется один четырехконтактный разъем для подключения вентилятора кулера процессора, два четырехконтактных разъема для подключения корпусных вентиляторов и один четырехконтактный разъем для подключения помпы водяного охлаждения.

Аудиоподсистема

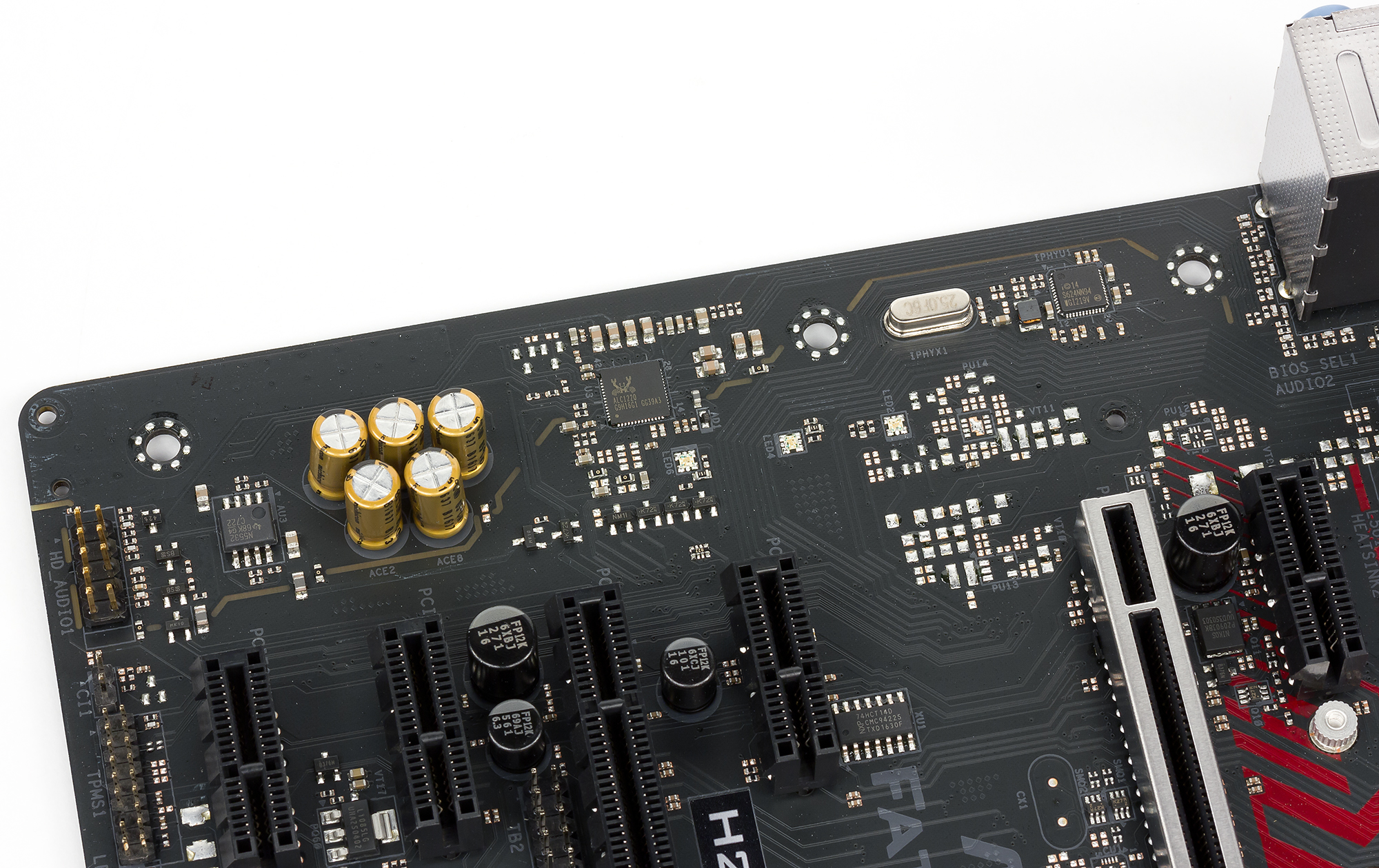

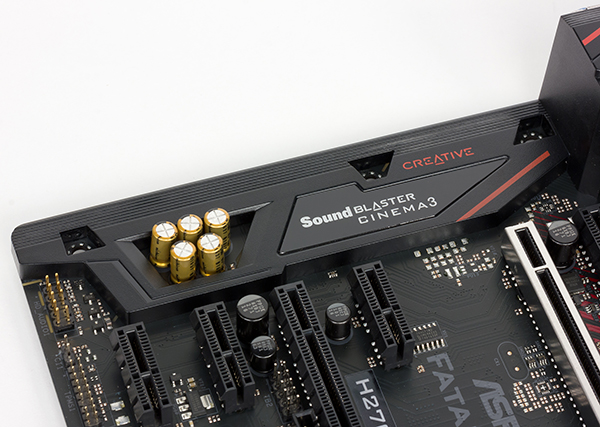

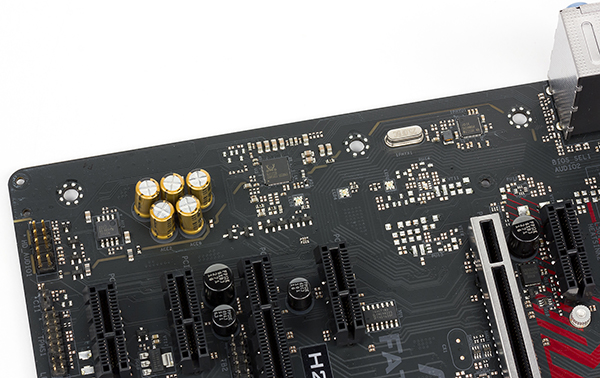

Аудиоподсистема платы ASRock Fatal1ty H270 Performance основана на новом HDA-аудиокодеке Realtek ALC1220. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.


На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате ASRock Fatal1ty H270 Performance получил оценку «Очень хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,08
Отлично
Уровень шума, дБ (А)
−86,3
Хорошо
Динамический диапазон, дБ (А)
85,6
Хорошо
Гармонические искажения, %
0,0038
Очень хорошо
Гармонические искажения + шум, дБ (A)
−80,1
Хорошо
Интермодуляционные искажения + шум, %
0,012
Очень хорошо
Взаимопроникновение каналов, дБ
−78,8
Очень хорошо
Интермодуляции на 10 кГц, %
0,011
Очень хорошо
Общая оценка
Очень хорошо

UEFI BIOS

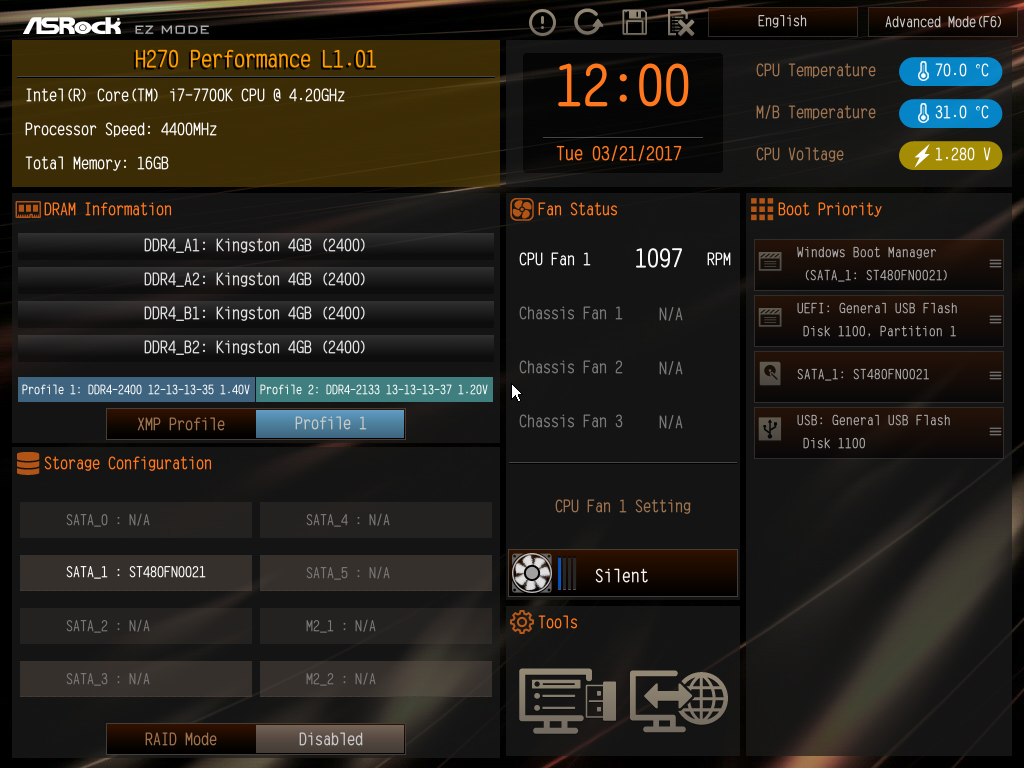

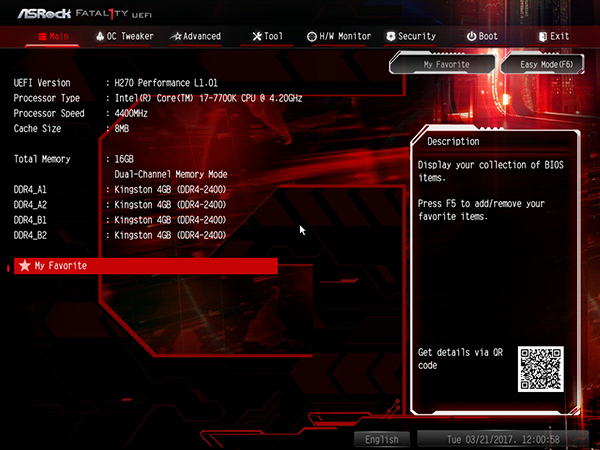

UEFI BIOS платы ASRock Fatal1ty H270 Performance, как и на платах Asus, имеет два режима отображения: упрощенный (Ez Mode) и расширенный (Advanced Mode).

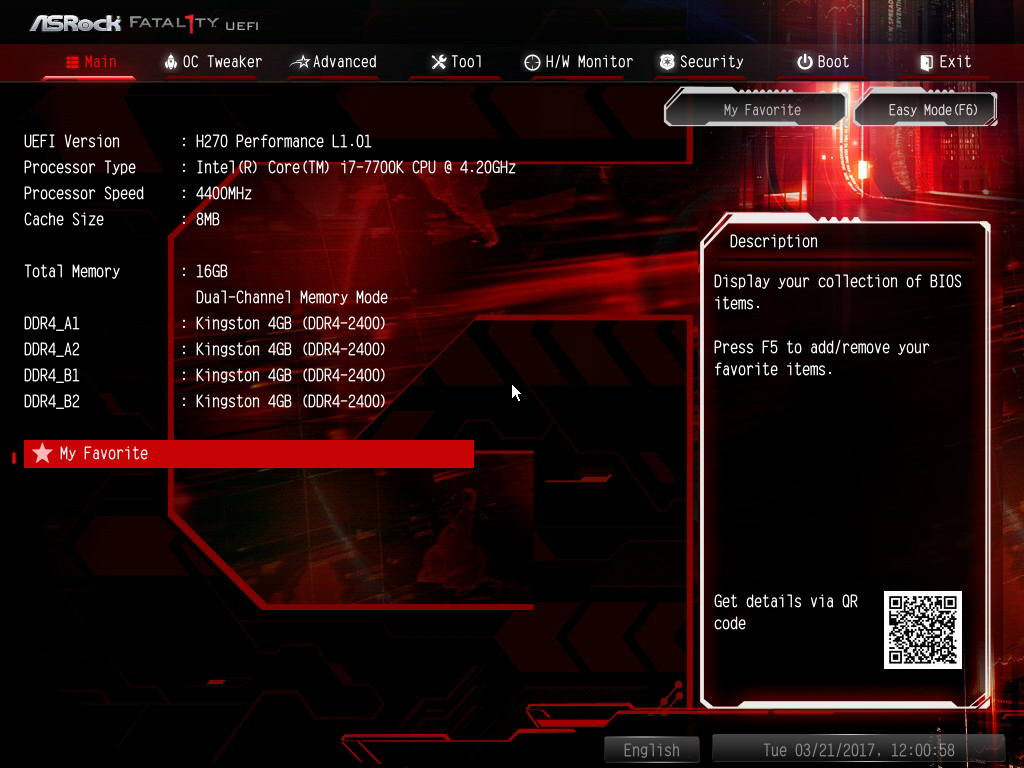

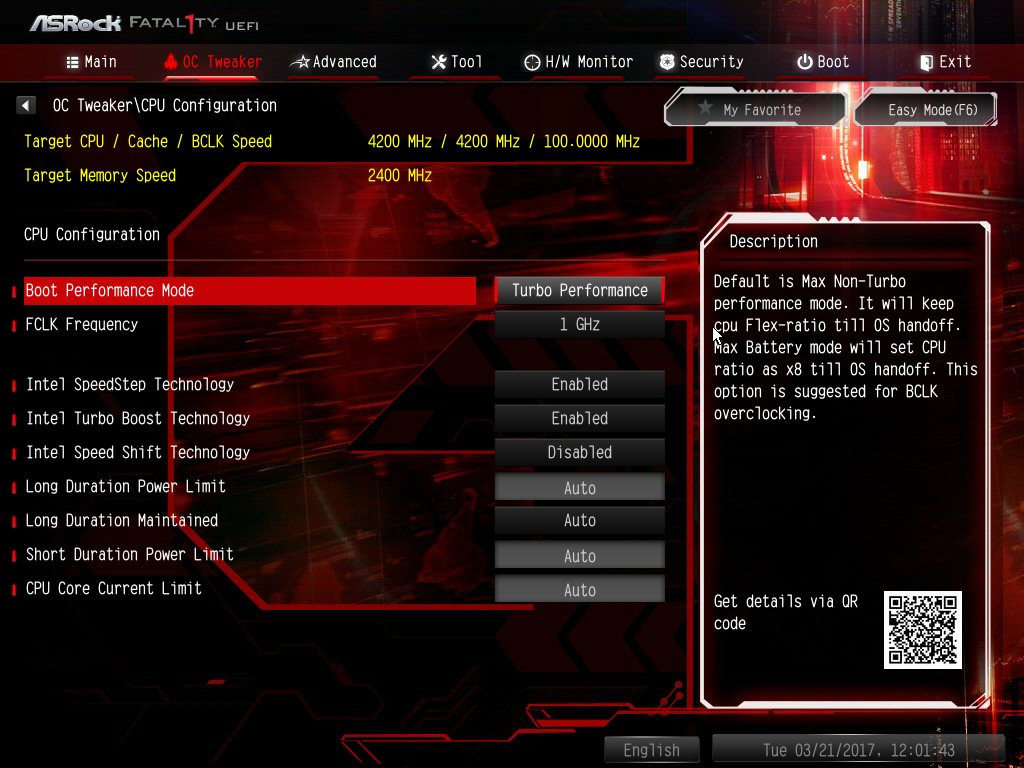

В режиме Advanced Mode есть несколько вкладок (опять-таки, как и на платах Asus), включая вкладку OC Tweaker, которая предназначена для разгона системы. Напомним, что плата ASRock Fatal1ty H270 Performance основана на чипсете Intel H270, который не позволяет разгонять процессор и память. Тем не менее, вкладка для разгона есть, и нужно отметить, что тут не все очевидно. Есть опции Boot Performance Mode и BCLK Frequency. Для опции Boot Performance Mode предусмотрены значения Turbo Performance, Max Non-turbo Performance Mode и Max Battery. Как выяснилось, при выборе Max Battery коэффициент умножения ядер процессора равен x8, то есть минимально возможному значению. Зачем это нужно для игрового компьютера — не очень понятно. Max Non-turbo Performance Mode — это режим по умолчанию. В этом режиме частота ядер процессора изменяется от номинальной до максимальной, предусмотренной режимом Turbo Boost. В режиме Turbo Performance коэффициент умножения всех ядер процессора фиксируется на максимальном значении, предусмотренном режимом Turbo Boost.

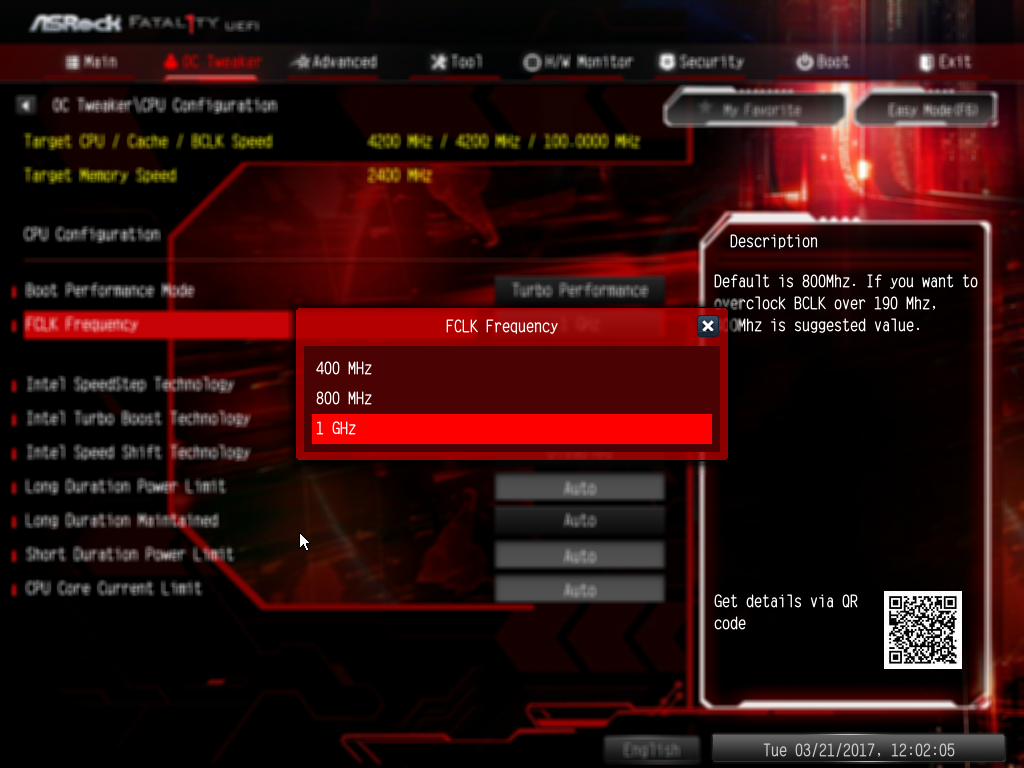

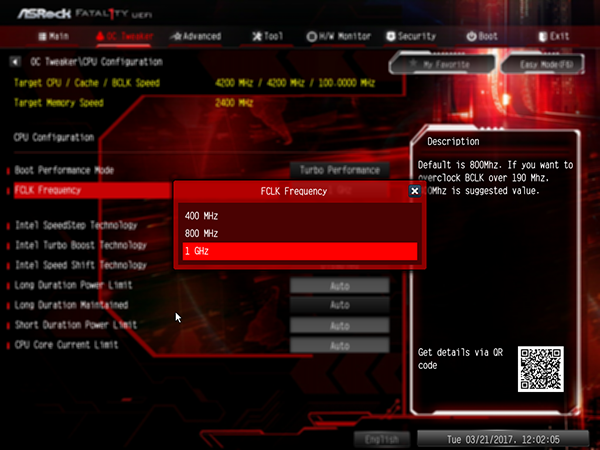

С опцией BCLK Frequency все довольно странно. Во всяком случае, это не частота тактового генератора (частоту тактового генератора BCLK тут вообще нельзя поменять). Для опции BCLK Frequency предусмотрено три значения: 1 ГГц, 800 МГц и 400 МГц. Но что именно означают эти числа, нигде не поясняется.

Коэффициент умножения ядер процессора также менять нельзя (даже в сторону понижения).

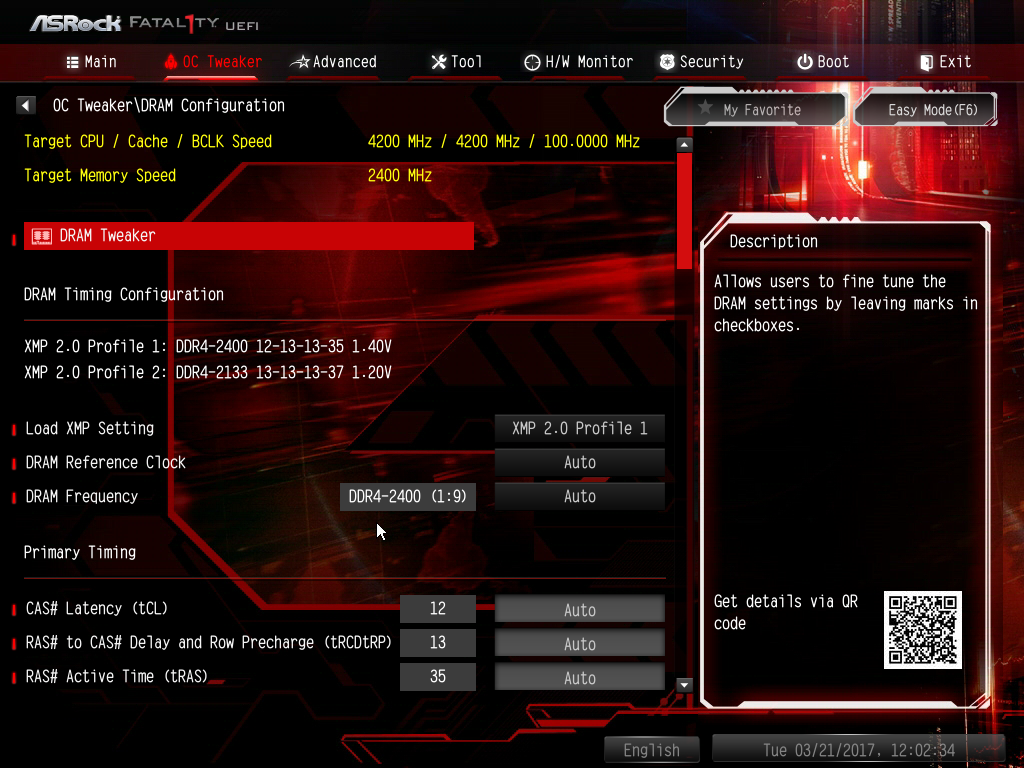

Есть возможность настраивать память, то есть выбирать XMP профиль и задавать тайминги памяти. Из за ограничений чипсета максимальная частота памяти оставляет 2400 МГц.

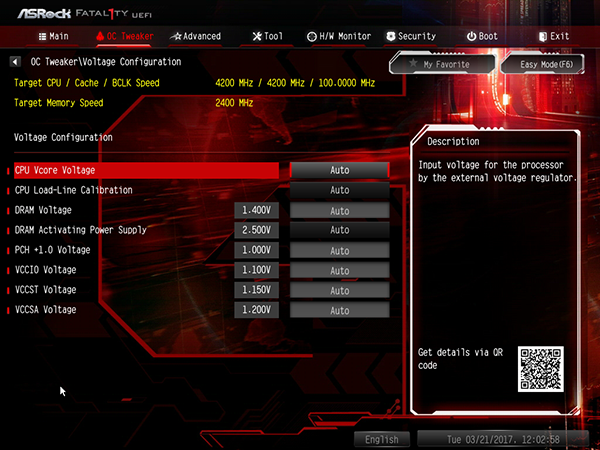

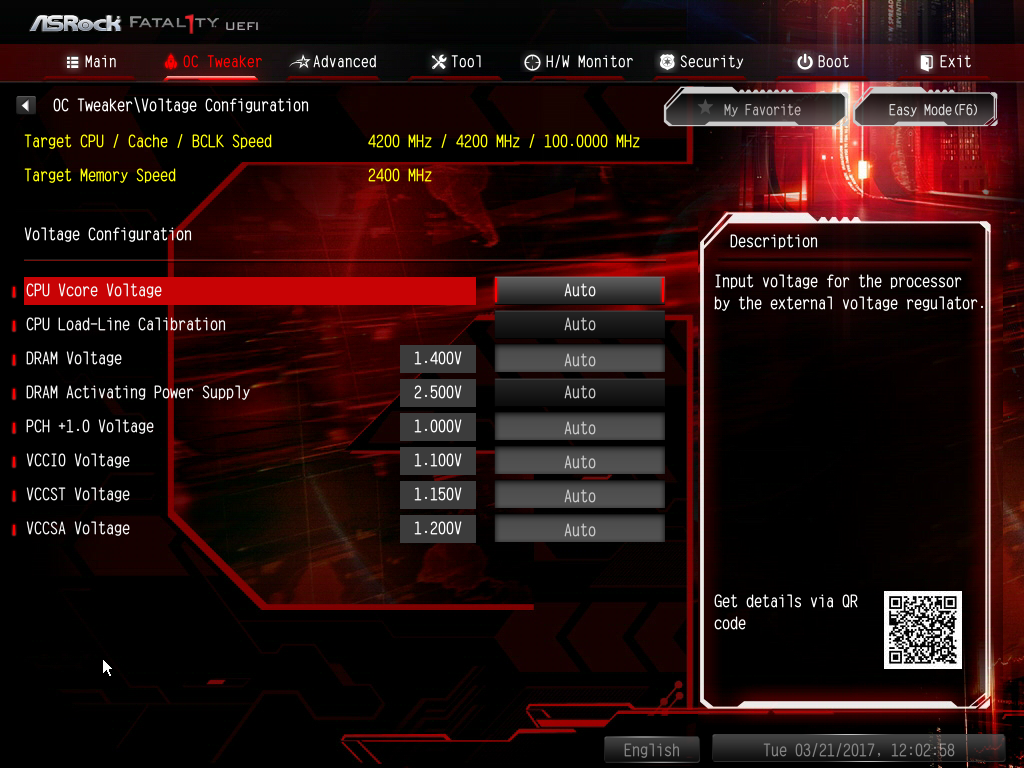

Кроме того, предусмотрена возможность задания напряжений памяти и процессора, а также настройка регулятора напряжения питания. Правда, без возможности разгона процессора и памяти все это не имеет особого смысла.

Выводы

В принципе, ничего примечательного в ASRock Fatal1ty H270 Performance нет. Это самая обычная плата, без изысков и, можно даже сказать, скучноватая. Если бы она не позиционировалась как игровое решение, то никаких претензий у нас бы не возникло. У обычных плат для компьютеров, которые называют «рабочими лошадками», чем меньше наворотов, тем лучше. А уж если плата игровая, то она по определению должна иметь массу дополнительных возможностей.

В случае ASRock Fatal1ty H270 Performance и с комплектацией пожадничали, да и сама плата пустовата. Подсветка — одно название. И если сравнивать, к примеру, ASRock Fatal1ty H270 Performance с Asus Strix H270F Gaming, которая также позиционируется как игровая и основана на том же чипсете Intel H270, то плата Asus смотрится более выигрышно. У нее и комплектация получше, и подсветка нормальная, хотя набор слотов и разъемов на этих платах очень похожий. Обзор Asus Strix H270F Gaming мы скоро подготовим. Что касается розничной стоимости, то плата ASRock Fatal1ty H270 Performance стоит порядка 7-8 тысяч рублей, а плата Asus Strix H270F Gaming — порядка 8-9 тысяч рублей.

Плата предоставлена на тестирование производителем
