ASRock E350M1

Mini-ITX-плата на AMD E350 без излишеств и со скоростным USB 2.0


Учитывая, что среди экономичных Mini-ITX-платформ, до сих пор преобладали модели на процессорах Atom (в том числе в паре с внешним графическим процессором на платформе ION), с выходом платформы AMD Brazos производители в первую очередь решили выпустить богато оснащенные модели (с USB 3.0 и прочим). Поскольку E-350 выигрывает по производительности, да и на правах новинки привлекает повышенный интерес, естественно желание разработчиков плат предложить на основе этого процессора в первую очередь продукты поинтереснее. Ну и естественно, продать их подороже.

Но сегодня мы рассмотрим плату, которая хоть и имеет все необходимое, но явно не стремится поразить нас крутизной, а следовательно, мы вправе ожидать, что цена на нее будет демократичной. И сразу скажу, в названии нет опечатки, поддерживается именно USB 2.0, но при этом заявлена фирменная технология, поднимающая эффективную скорость обмена данными. Каким образом это происходит, поговорим в статье.

Особенности платы

Дизайн платы достаточно удачный: SATA-разъемы расположены у края, в отличие от плат MSI и Gigabyte на этой же платформе, на которых эти разъемы расположены между другими компонентами ближе к центру. Не забыт и второй разъем для системного вентилятора, и хотя в компактные системы редко ставится несколько вентиляторов, в действительности, два тихоходных могут создавать по совокупности меньший шум, нежели один, особенно неуправляемый в дешевом корпусе.

Система охлаждения, пожалуй, самая простая, какую можно было бы поставить на такую плату: два радиатора без каких-либо дефлекторов и табличек. Всю верхнюю поверхность процессорного радиатора занимает 40-миллиметровый вентилятор с маленькими лопастями. И надо отметить, он существенно тише вентилятора, штатно установленного на плате MSI E350IA-E45, даже на максимальных оборотах (около 4000 об./мин). А эффективность охлаждения достаточно высока для того, чтобы в режиме частичной нагрузки вентилятор снижал обороты (и в BIOS вполне можно отрегулировать систему охлаждения таким образом, чтобы в течении всего сеанса работы уровень шума не превышал 30 дБА).

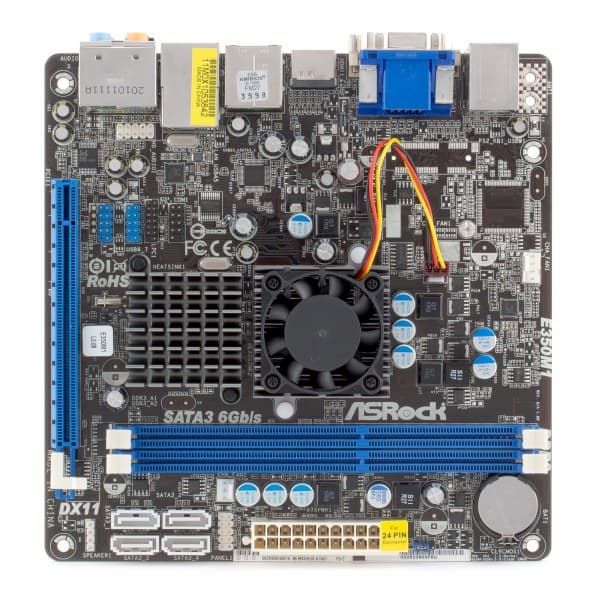

по ссылке — вид платы в 3/4 со стороны задней панели

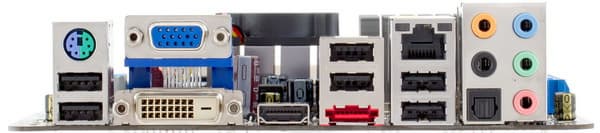

В первую очередь отметим наличие видеовыходов трех основных разновидностей: любой из цифровых (DVI или HDMI) можно использовать одновременно с VGA в режиме расширенного рабочего стола. И в остальном также разработчики постарались раскрыть возможности чипсета, в частности не забыли про eSATA 3.0. Есть также версия платы с поддержкой USB 3.0, ну а наш вариант обходится «второй» версией, которая, как покажут тесты, действительно существенно «разогнана».

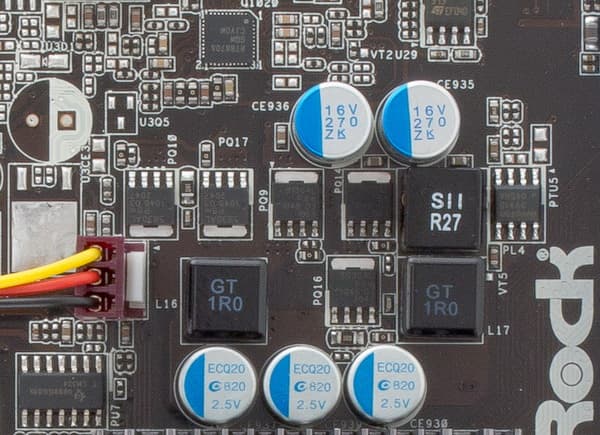

Стабилизатор напряжения имеет схему 1+1, имеется 5 высокоэффективных полевых транзисторов, 3 конденсатора по 820 мкФ и 2 по 270 мкФ. По сравнению с полноразмерными платами для настольных платформ выглядит эта схема игрушечной. Но даже она располагает определенной избыточностью, учитывая TDP процессора (18 Вт) и отсутствие «разгонных» возможностей.

Плата упакована в достаточно большую коробку, в которой теоретически могла бы уместиться и какая-нибудь усеченная mATX-плата.

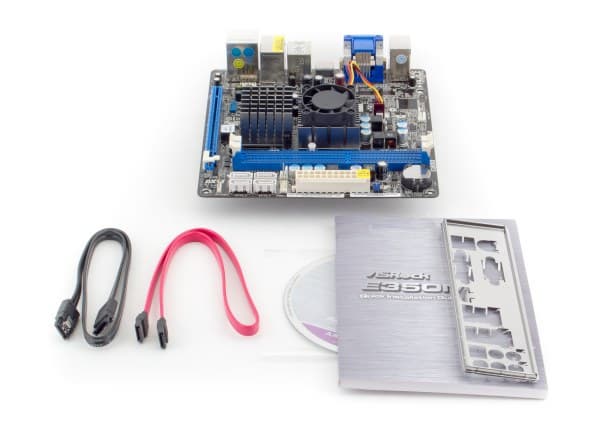

Внутри, впрочем, ничего особенно интересного, можно отметить лишь наличие защелок на одном SATA-шлейфе. Программный комплект чуть богаче привычного: помимо драйверов и антивируса имеется пробная версия CyberLink DVD Suite, аудиософт Creative Sound Blaster X-Fi и утилита AIWI, позволяющая управлять некоторыми программами и играми, используя в качестве дистанционного управления iPhone.

Функциональность

Плата основана на процессоре AMD E350, в качестве южного моста используется чип AMD M1 Hudson. В качестве оперативной памяти может быть установлено до 8 ГБ DDR3-800/1066/1333. Для подключения накопителей установлено 4 внутренних порта SATA 3.0. Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (7.1-канальный HDA-кодек Realtek ALC892), на заднюю панель выведен оптический S/PDIF Out. К сожалению, особенность реализации аналоговых выходов не позволила провести полноценное тестирование в RMAA: уровень сигнала даже при максимальных установках микшера едва доходил до −25 дБА. Возможны трудности при подключении пассивных колонок или наушников, а учитывая, что уровень шума в данном случае нельзя назвать пропорционально более низким, динамический диапазон неизбежно окажется ниже привычного значения для этого кодека;
  • сетевой контроллер (Realtek RTL8111E, интерфейс PCI-Ex1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • cистемный мониторинг (NuvoTon NCT5572D). Предусмотрена возможность задать целевой порог температуры, которая будет автоматически поддерживаться (45—65 °C), а также «целевую скорость» в виде значения от 1 до 9 (чем выше значение, тем более высокой будет минимальная частота вращения). Также есть возможность ограничить частоту вращения двух системных вентиляторов: раздельно для каждого, аналогично выставив значение от 1 до 9.

Тестирование производительности и экономичности

Методику тестирования производительности можно посмотреть на этой странице.

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти +
Частота памяти + DDR3-800—DDR3-1066
Частота (множитель) шины HT
Опорная частота ЦП
Коэффициент умножения ЦП
Режим «разблокировки» ядер
Напряжение процессoрного ядра + 1,00—1,16 В
Напряжение памяти + 1,30—1,67 В
Напряжение чипсета + 1,10—1,40 В

(*) Использовалась версия BIOS 1.2 от 4/3/2011.

Плата не предполагает разгон процессора, а частота памяти даже ограничена относительно штатного максимума (1333 МГц), но при этом пользователь может управлять напряжениями, что вряд ли пригодится на практике, поскольку приведет лишь к повышению нагрева.

Производительность

Для сравнения были взяты результаты ранее протестированной платы MSI E350IA-E45 на таком же чипсете.

дискретная графика (Radeon HD4850) MSI E350IA-E45 ASRock E350M1
Архивирование в 7-Zip, мин:сек 5:41 5:47
Архивирование в WinRAR, мин:сек 3:08 3:11
HDPlay (DXVA Off/On), CPU load 81%/31% 82%/15%
FarCry 2 (Very High@1680×1050), fps 27 23
World in Conflict (Very High@1680×1050), fps 11 11

интегрированная графика MSI E350IA-E45 ASRock E350M1
Архивирование в 7-Zip, мин:сек 5:42 5:57
Архивирование в WinRAR, мин:сек 3:09 3:19
HDPlay (DXVA Off/On), CPU load 81%/16% 82%/30%
Crysis (Low@1024×768), fps 32 29
World in Conflict (Low@1680×1050), fps 23 24
FarCry 2 (Low@1280×720), fps 29 29

Преимущество платы от MSI объясняется более высокой частотой памяти. Особенно удивляться этой зависимости не приходится, учитывая что к памяти обращается и вычислительное, и графическое ядро, а память работает в одноканальном режиме (это общая особенность контроллера памяти в данном процессоре, не зависящая от платы). Результаты в тесте с включенным DXVA плавают в широких пределах, тем не менее, главный вывод в том, что воспроизводится видео плавно и с большим запасом на случай, если попадется что-нибудь особенно высокобитрейтное.

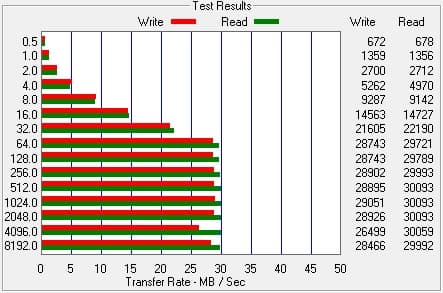

Переходим к тестам USB-контроллера, раз уж для платы в первых строках спецификации заявлена некая фирменная технология XFast. На графике результат тестов этой платы в паре с внешним жестким диском Apacer AP320GAC601W-S

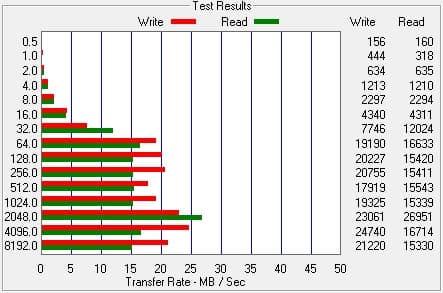

А на этом графике результат тестов того же диска, но при подключении к выходам USB 2.0 на плате MSI E350IA-E45. Разницу в результатах, действительно, сложно отрицать.

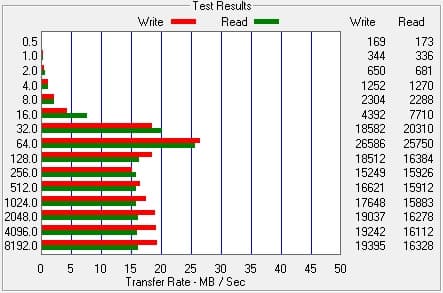

Для проверки этот же диск был подключен и к порту контроллера USB 3.0 на плате MSI. Поскольку диск совместим лишь с версией 2.0, преимущества нового интерфейса себя проявить не могут. А в режиме совместимости, как мы видим, результат не особо отличается от скорости работы чипсетного контроллера. И в обоих случаях скорость явно ниже, чем продемонстрировали чипсетные порты USB 2.0 на плате ASRock с фирменной технологией XFast.

Чтобы убедиться, что утилита не ошибается, был проведен дополнительный тест: простое копирование нескольких файлов общим объемом 8,2 ГБ с жесткого диска компьютера на внешний диск. Результат вполне подтвердился: 8:01 мин на «обычной» плате против 5:25 на ASRock E350M1.

Потребляемая мощность

Мощность измеряется для системы в целом, встроенным в блок питания ваттметром.

Radeon HD4850 MSI E350IA-E45 ASRock E350M1
Редактирование текста, Вт (Cool’n’Quiet On) 39 35
Редактирование текста, Вт (Cool’n’Quiet Off) 39 39
Игра FarCry 2, Вт 56—97 68—104

чипсетная графика MSI E350IA-E45 ASRock E350M1
Редактирование текста, Вт (Cool’n’Quiet On) 5 5
Редактирование текста, Вт (Cool’n’Quiet Off) 5 5
Игра FarCry 2, Вт 5—15 22—27

В простое результаты практически не отличаются, а под нагрузкой относительно простые схемы питания у платы ASRock экономичностью похвастать не могут.

Выводы

Плата очень практичная (насколько вообще может быть практичной плата в Mini-ITX-формате, где естественно приходится жертвовать функциональностью, иначе цена окажется заоблачной). Невзрачный на вид кулер отлично справляется со своей задачей, очень приятно удивила фирменная технология «разгона» USB-портов. Даже при наличии USB 3.0 это актуально, поскольку еще полно оборудования, совместимого лишь с предыдущей версией. Неожиданно огорчила реализация интегрированного аудио, точнее — аналогового выхода. Тем, кому важен качественный звук остается порекомендовать воспользоваться одним из цифровых способов подключения.
