ABIT FATAL1TY AA8XE — системная плата на базе чипсета Intel 925XE


Не секрет, что любители компьютерных игр, пытающиеся угнаться за всё возрастающими требованиями к производительности системы, составляют значительный процент покупателей железа для настольных ПК. Поэтому совершенно не удивляет решение компании Abit о подписании контракта с одним, довольно известным в мире виртуального спорта, человеком, а именно, с Джонатаном (Fatal1ty) Венделом. Плодом этого союза стала линейка компьютерного железа под названием Abit Fatal1ty, призванная обратить внимание геймеров именно на продукцию Abit. Правда, пока в продаже появились только системные платы с ником знаменитого игрока. Первой такой моделью стала Abit Fatal1ty AA8XE.

Достаточно просто посмотреть на коробку (которая, кстати сказать, не только красива, но и довольно удобна), чтобы сразу понять, что плата разрабатывалась специально для геймеров и любителей моддинга. То же впечатление остаётся, когда устанавливаешь плату в корпус и нажимаешь на кнопку Power. Обилие красной подсветки и общий кроваво-красный цвет карточки сливаются с её названием, что в результате создаёт полную картину концептуального продукта, который «рожден, чтобы убивать». Так же бросается в глаза обилие кулеров (5 штук), охлаждающих всё это великолепие. Несмотря на количество вентиляторов общий шумовой фон не так уж велик, хотя никто не гарантирует, что через полгода, когда они несколько поизносятся, ваш системный блок не будет напоминать работающую турбину самолёта.

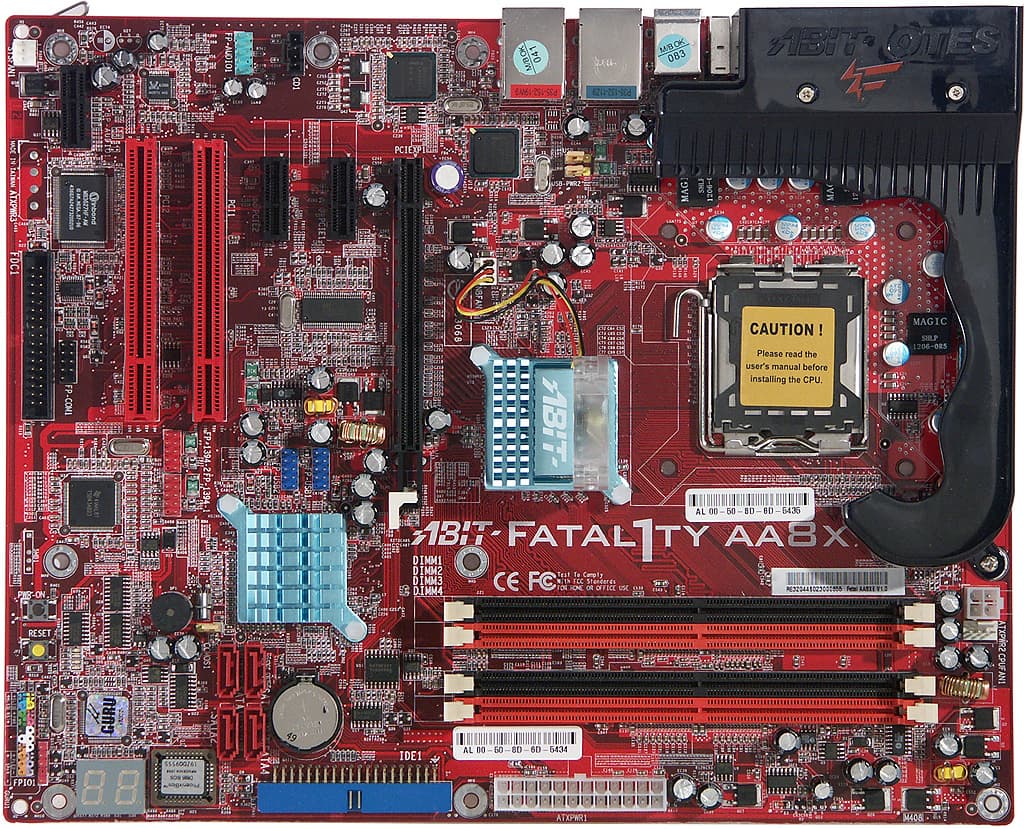

Грамотная разводка, с использованием для стабилизатора питания процессора большого количества полевых транзисторов, уложенным набок разъемом IDE, отсутствием обычной вереницы разъемов вдоль нижнего края платы, производит очень приятное впечатление. Разве что разъем FDD расположен как раз у нижнего края платы, и шлейф от него может не дотянуться до дисковода в высоком корпусе, но, впрочем, многим ли сейчас нужен этот дисковод? Определенно, место, высвобождаемое за счет применения маленьких по размеру слотов PCI-E x1, идет на пользу удобству разводки. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности на текстолите отсутствует. На плате установлен индикатор прохождения процедуры POST, выполненный в виде двух семисегментных светодиодов. Правда, несколько раздражает пластиковый воздуховод рядом с процессорным сокетом, который затрудняет установку кулера. В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 4 конденсатора по 1000 мкФ, 5 по 680 мкФ и несколько менее емких. Также на плате находятся стабилизаторы напряжения шины PCI-E x16 (включающий 4 конденсатора по 1000 мкФ, усилен применением индуктивных элементов) и памяти (8 по 1000 мкФ, усилен применением индуктивных элементов). Вентилятором, вертикально установленным на радиаторе северного моста чипсета, Abit, видимо, начинает воплощать некоторые идеи форм-фактора BTX по регулировке воздушных потоков внутри корпуса.

Разведенных, но не распаянных мест под микросхемы и разъемы, на плате нет. Размер платы 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Стоит отметить, что Abit Fatal1ty, благодаря технологии µGURU, является несомненным лидером по системному мониторингу.

Системный мониторинг (Winboard W83627H-AW):

  • Напряжение процессора, напряжение памяти, напряжение FSB, 3,3В, 5В, 12В; 5В Standby;
  • Частота вращения 5 вентиляторов;
  • Температура процессора (встроенным датчиком процессора). Автоматическое отключение при перегреве;
  • Температура платы (встроенным датчиком платы);
  • Температура памяти;
  • Температура стабилизатора напряжения процессора.

Порты, коннекторы и разъёмы на поверхности платы:

  • Процессорный сокет (Socket LGA775, для Intel Pentium 4, Prescott/Gallatin, Intel Celeron (Prescott), Pentium 4 Extreme Edition);
  • 4 разъёма под DDR2 SDRAM DIMM (до 4 Гб DDR2 400/533/600/667);
  • Слот PCI Express (x16) (с защёлкой);
  • 2 слота PCI Express (x1);
  • 2 слота PCI;
  • 1 слот для подключения планки с шестью аудиоразъёмами;
  • Разъёмы питания: 24-контактный ATX и 4-контактный для 12 В;
  • Разъём FDD;
  • 1 разъём UltraDMA100/66/33 Bus Master IDE (с поддержкой до 2 ATAPI-устройств);
  • 4 разъёма SerialATA 150 с возможностью объединения в RAID массив 0, 1 и Matrix RAID;
  • Разъем для подключения планки с сетевой розеткой;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения планки с COM-портом;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF-In/Out;
  • 2 разъема для подключения планки на 2 дополнительных порта FireWire;
  • 2 разъема для подключения планок на 4 дополнительных порта USB (2.0);
  • 5 разъемов для подключения вентиляторов (все с возможностью контроля количества оборотов, один из них четырехконтактный — для процессорного кулера).

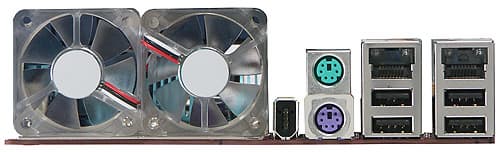

Задняя панель платы (слева направо, по блокам)

  • 1 порт IEEE1394a;
  • PS/2 мышь и клавиатура;
  • 2 порта USB и RJ-45 (Intel Gigabit Ethernet);
  • 2 порта USB и RJ-45 (Intel 10/100 Мбит/c);

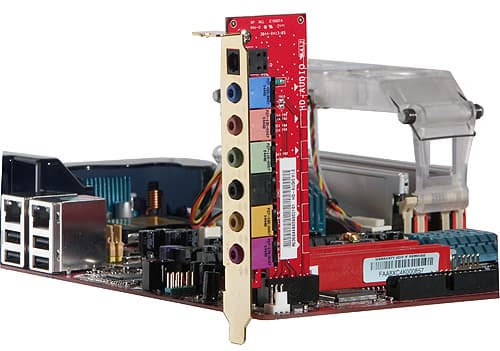

  • 6 аудиоразъемов (Center/Sub, Rear, Side, Mic-In, Line-In, Front) на специальной плате, вставляемой в специальный же разъем.

Комплект поставки

  • Упаковка: коробка с оригинальным дизайном;
  • Документация: руководство пользователя материнской платы и руководство по использованию функции µGURU на английском языке, краткое руководство по установке и настройке платы на 20 языках, включая русский;
  • Кабели: один ATA 66/100/133 и шлейф для подключения дисковода — оба черного цвета с логотипом компании, 4 Serial ATA;
  • Кабель SP-DIF;
  • Планка на заднюю панель компьютера с 2 портами USB и 2 FireWire;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Дискета с драйверами к SATA RAID;
  • Система охлаждения RamFlow;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы в формате PDF;
    • Adobe Acrobat Reader;
    • ABIT FlashMenu;
    • ABIT µGURU;
    • DirectX 9.0b.

Особенности:

  • ABIT µGURU (тонкая настройка параметров системы).
  • Система активного охлаждения модуля VRM.
  • Система активного охлаждения модулей памяти.

Интегрированные контроллеры:

  • Звуковой, на базе HDA-кодека Realtek ALC880 с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и S/PDIF;
  • Контроллер IEEE 1394 на базе микросхемы TSB 43 AB 23;
  • Сетевой на базе возможностей чипсета Intel 82562EZ 10/100;
  • Сетевой на базе возможностей чипсета Intel 82541 PI Gigabit Ethernet.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.4 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.14, -0.27 Хорошо
Уровень шума, дБ (А): -81.6 Хорошо
Динамический диапазон, дБ (А): 79.9 Средне
Нелин. искажения, %: 0.0049 Очень хорошо
Интермод. искажения, %: 0.026 Хорошо
Взаимопроникновение каналов, дБ: -80.7 Очень хорошо
Интермодуляции на 10 кГц, %: 0.122Средне

Общая оценка: Хорошо (подробнее).

Фирменные технологии

  • ABIT µGURU (тонкая настройка параметров системы).

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
Набор перемычек для включения возможности запуска системы с устройств USB
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Из BIOS, основанного на версии v6.00 PG от Award
Настройки таймингов памяти CAS Latency, RAS Precharge, RAS to CAS Delay, RAS Act. To Precharge Delay, Write Recovery Time
Выбор частоты работы памяти
Auto, DDR2-400, DDR2-533;
Настройка работы шины PCI-E
Настройка работы шины PCI
Возможность изменения делителя частоты для шин PCI/PCI-E
PCI-E = Auto, 99—255 МГц с шагом 1 МГц;
PCI = 33,33 МГц, 36,36 МГц, 40,00 МГц, Auto (изменять в соответствии с частотой PCI-E), тo CPU (изменять в соответствии с частотой FSB)
Ручное распределение прерываний по слотам
Изменение частоты FSB
100—400 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора
X12—x13
Изменение напряжения ядра процессора
Изменение напряжения памяти
Изменение напряжения чипсета
Изменение напряжения шины PCI-E

Использовалась версия BIOS AA8_13.b00, как последняя из доступных на время проведения тестирования.

Производительность

По данным тестирования Abit Fatal1ty AA8XE показывает неплохие, вполне ожидаемые от плат высшей ценовой категории, результаты. Порадовала безупречная, стабильная работа. Различия в результатах между рассмотренными нами платами совсем незначительны, так что сложно сказать однозначно, какая плата быстрее, и, конечно, разница в несколько секунд не должна сыграть решающую роль при выборе одной из них.

Тест
Foxconn 925XE7AA (DDR2 533)
ASUS P5AD2-E Premium (DDR2 533)
Abit Fatality AA8XE (DDR2 533)
MSI 925XE Neo Platinum Edition (DDR2 533)
Архивирование в 7-Zip, мин:сек
7:53
7:53
7:33
7:34
Скорость чтения из памяти, МБ/с
2978
3021
2995
2992
Скорость записи в память, МБ/с
1246
1362
1230
1220
Кодирование MPEG4 (XVID), мин:сек
5:25
5:43
5:24
5:25
Кодирование MPEG 4 (DIVX), мин:сек
3:57
4:14
3:56
3:56
Обработка в Photoshop, мин:сек
35:20
35:16
34:30
34:36
UT 2004 (Fast@800x600x32), fps
69
67
69
68
UT 2004 (High@1280x1024x32), fps
64
63
65
64

Выводы

Abit Fatal1ty AA8XE — плата созданная специально для тех, кто живёт компьютерными играми и наслышан о Джонатане Венделе. Хотя, даже если вы далеки от киберспорта, стоит обратить на нее внимание, ведь, если откинуть название и прочую светящуюся бижутерию, это отличный продукт, который, несомненно, подходит для сборки современной производительной системы.

Справочная информация



При тестировании использовался БП Thermaltake Purepower 680W,
предоставленный компанией 3Logic
