ЖК-телевизор Rolsen RL-42D70DF


Компания Rolsen предлагает разнообразные комбинации из ЖК-телевизора и USB-плеера, рекордера или DVD-плеера. На этот раз нам на тестирование достался большой телевизор с экраном в 42 дюйма, в который встроен DVD-плеер — модель RL-42D70DF.

Содержание:

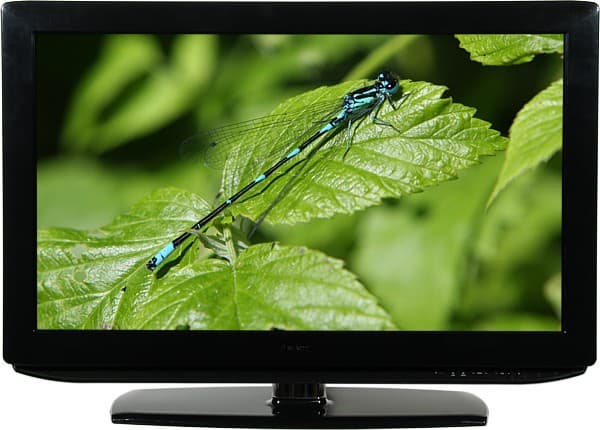

Изображение на экране - CC(BY) www.nataliakulikova.ru

Комплект поставки, технические характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

Широкая рамка вокруг экрана изготовлена из черного пластика с глянцевой поверхностью. Под блоком экрана закреплен пластиковый щиток, в правой части которого находятся окошко ИК-приемника и обозначения кнопок.

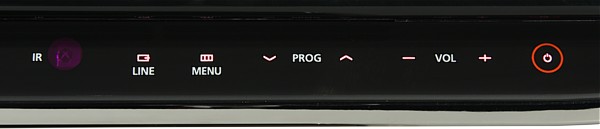

Buttons

Сами кнопки сенсорные, с подсветкой, которая включается на несколько секунд при нажатии на любую кнопку. При срабатывании кнопок раздается негромкий писк. Кнопка питания в режиме ожидания неярко подсвечивается красным. Решетки динамиков спереди не видно. Звук идет через решетки сзади и, видимо, щели снизу. DVD-привод помещен на заднюю панель, так что фронтальная часть лотка находится почти вровень с правым торцом.

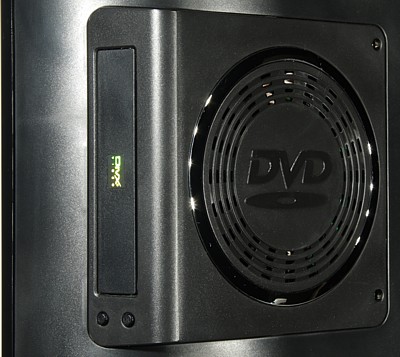

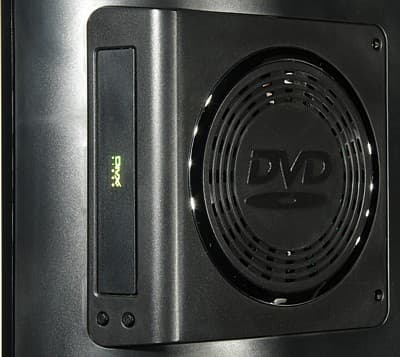

DVD

Под лотком — две кнопки: управление лотком и воспроизведение/пауза. Диск в лотке удерживается выступами, но только если он диаметром 12 см, диск 8 см в диаметре вываливается. Разъемы расположены в двух нишах на задней панели: в одной разъемы ориентированы назад, перпендикулярно экрану, в другой, которая ближе к левому торцу, разъемы ориентированы вбок, что удобно для оперативного подключения видео- и аудиотехники и наушников.

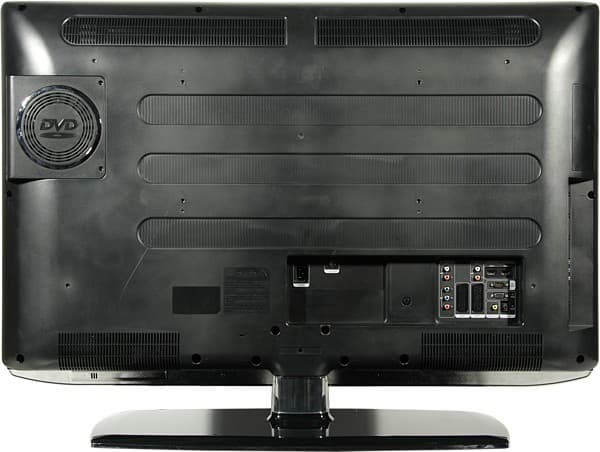

Rear

Для настенного монтажа на задней панели есть 4 отверстия с резьбой под VESA-кронштейн (400 на 200 мм). Верхняя панель подставки — пластиковая, глянцево-черная, с серебристой окантовкой по бокам и спереди. Стайка имеет блестящую пластиковую облицовку. Телевизор стоит на подставке строго вертикально.

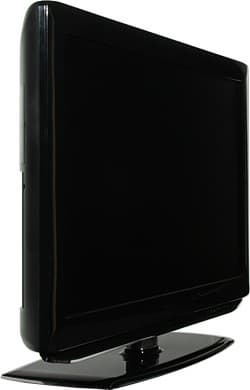

Side

Его можно только поворачивать вправо-влево градусов на 15. Телевизор доставили нам в отделенном от подставки виде и без четырех крепежных винтов. В результате надежно закрепить подставку у нас не получилось, поэтому жесткость конструкции мы оценить не смогли. К тому же, как выяснилось позже, стойка подставки оказалась перевернутой на 180°, т. е. на самом деле основание выдается вперед больше чем назад, что в большей степени предохраняет телевизор от опрокидывания вперед.

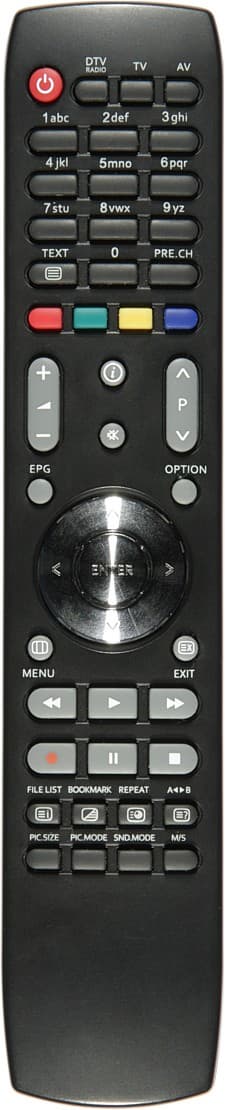

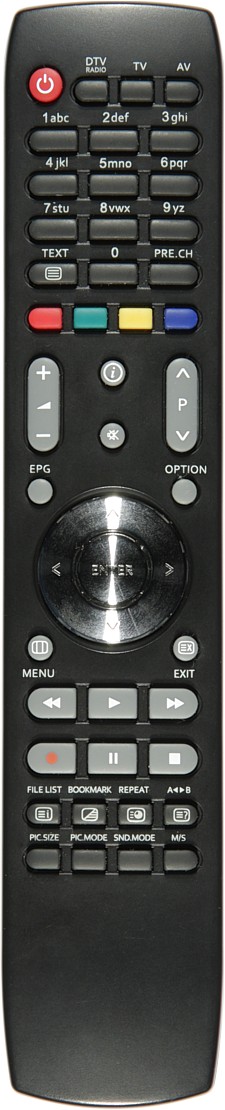

Пульт

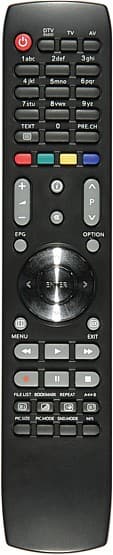

Remote control

Пульт довольно большой. Кнопок много (к обычным добавлены кнопки, управляющие плеером), надписи к кнопкам контрастные и в большинстве случаев достаточно крупные. Самые важные кнопки легко находятся на ощупь. Питается пульт от двух AAA-батареек.

Меню

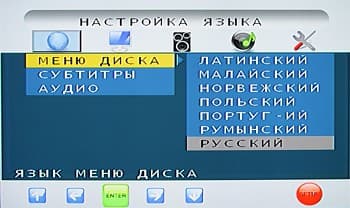

В телевизоре два типа меню: телевизора и плеера. Полоска с названиями страниц меню телевизора растянулась почти на весь экран. В меню используется плохо читаемый мелкий шрифт с засечками. Навигация удобная. При регулировке контрастности, яркости и т. д. меню остается на экране, что несколько затрудняет оценку происходящих изменений. В меню плеера и в навигационной панели используется достаточно крупный и читаемый шрифт.

OSD

Часть функций плеера вызывается непосредственно кнопками пульта, для оставшихся функций кнопок не хватило, и их приходится вызывать, используя однострочное экранное меню, которое появляется внизу экрана при нажатии на кнопку OPTION. Есть русские версии, как меню телевизора, так и плеера (но однострочное меню плеера остается на английском). Перевод в целом адекватный, однако, кириллица отображается неправильно в названиях файлов и папок (что не мешает плееру с ними работать) и в текстовых субтитрах к MPEG4-фильмам.

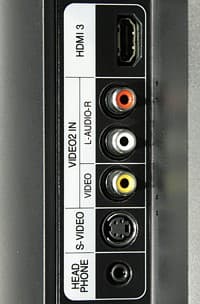

Коммутация

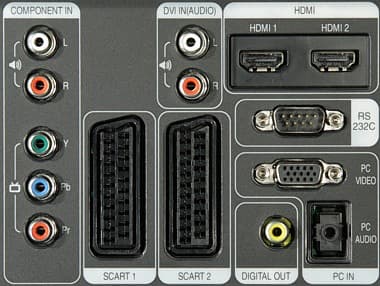

Connectors    Connectors

Connectors

Телевизор оснащен всеми распространенными бытовыми типами видеовходов, среди которых три HDMI-входа. Звук для S-Video и композитного входов подается на пару RCA-раземов, аналогично — в случае компонентного входа, для VGA — на гнездо миниджек, а в разъемах SCART есть контакты как для ввода композитного (и RGB- для SCART 1) видеосигналов, так и аналогового стереозвука. HDMI-входы принимают цифровой звук (только стерео), а в случае входов HDMI 1 и HDMI 2 аналоговый звук можно подавать на специальную пару RCA-разъемов (актуально, например, при подключении к источнику с DVI-выходом). Через SCART 1 всегда выводится звук (вернее, должен выводится) и композитное видео текущего ТВ-канала, а через SCART 2 — композитное видео и звук от текущего источника сигнала, если это источник композитного или S-Video-сигналов. На цифровой аудиовыход передается звук от текущего источника, в сквозном режиме от HDMI-входов и встроенного плеера, в остальных случаях аналоговый звук источников сначала преобразуется в цифровой.

Звук

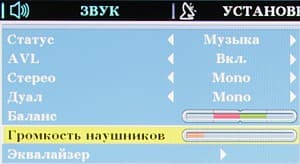

В телевизоре есть регулировки стереобаланса и пятиполосный эквалайзер. Настройки эквалайзера хранятся в трех предустановленных профилях, под пользовательское сочетание отведен еще один. Есть функция автоподстройки громкости.

OSD

Встроенные динамики относительно громкие. Стереоэффект присутствует. Динамики не воспроизводят самые низкие частоты (слышно от 75 Гц), а в области 800 Гц корпус телевизора сильно резонирует, что придает звуку неприятный пластмассовый призвук.

Подключение наушников отключает динамики. Громкость наушников регулируется в меню. Запас громкости очень большой, звук неплохой, ощущаются низкие и высокие частоты, в паузах шума и наводок не слышно. В нашем экземпляре (возможно потому, что у нас был предпродажный образец) была выявлена неприятная особенность — в тех случаях, когда источник звука был аналоговым (включая встроенный плеер и ТВ-тюнер), звук заметно искажался (это относится и к динамикам, и к выходу на наушники), нормальное звучание было только при цифровом подключении посредством HDMI-интерфейса.

ТВ-тюнер

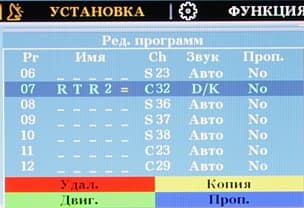

В неблагоприятных условиях приема на комнатную антенну телевизор нашел 17 ТВ-станций (Москва, Останкинская башня далеко и окно на нее не смотрит). Из них 3 отличались картинкой приемлемого качества, 6 — среднего, а 8 — очень плохого. Результат ниже среднего. Каналы можно сортировать, а ненужные — удалять. Также поддаются правке свойства каждого канала: система звука, признак пропуска и признак блокировки, частота (тонкая подстройка и поиск сигнала вверх-вниз от текущего) и текстовая метка (5 символов, заглавные латинские буквы, цифры и несколько значков).

OSD OSD

Заявлено, что телевизор показывает TeleText и принимает NICAM/A2-стереозвук. В телевизоре есть суточный таймер на включение/выключение на нужном канале с заданной громкостью и таймер на отключение.

OSD

Тестирование с помощью референсного источника ТВ-сигнала показало хорошее качество изображения при приеме ТВ-программ с сильным сигналом (примерно 480 ТВЛ яркостной четкости и около 90 ТВЛ цветовой, яркостный и цветовой балансы в норме). (Тут описана методика.)

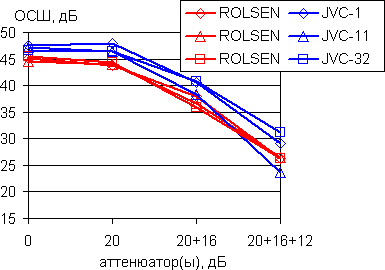

TV SNR

Для сравнения на графике ОСШ также приведены результаты тестирования старенького телевизора JVC. Цифры в легенде означают номер канала, на котором измерялось ОСШ. В идеальных условиях передачи сигнала по кабелю даже при сильном ослаблении картинка была приемлемого качества. Т.е. плохо зарекомендовав себя в случае приема эфирного ТВ (по крайней мере, на комнатную антенну), телевизор, возможно, будет хорошо показывать кабельное ТВ.


Настроек немного. Их сочетания хранятся в трех предустановленных профилях. Под пользовательское сочетание отведен один профиль.

OSD

На странице ФУНКЦИЯ есть параметры Энергосбережение (отвечает за яркость ламп подсветки, 3 уровня), Подавление шума (понятно, что делает, тоже 3 уровня), Movie Plus (сглаживание движений) и Размер (выбор режима геометрической трансформации).

OSD

Последних пять: Широкий — увеличение и равномерное растягивание на весь экран, подойдет для анаморфированных фильмов, 14:9 — вывод с соотношением сторон 14:9 в центре экрана, 4:3 — аналогично предыдущему, но с соотношением 4:3, Увеличение 1 — для фильмов в формате Letter Box, и Увеличение 2 — то же, что и предыдущий, но картинка немного поджата снизу, чтобы субтитры поместились.

Есть режимы картинка-в-картинке и картинка-и-картинка, во втором экран разделен на две части. Источниками для основного окна могут быть встроенный плеер, компонентный вход, VGA и HDMI, для дополнительного — ТВ, встроенный плеер и источники композитного видеосигнала.

OSD

При подключении к VGA-выходу видеокарты телевизор передает EDID от цифрового интерфейса, что может вызвать проблемы при подключении к универсальному DVI-I-выходу. Поддерживаются несколько стандартных разрешений и 1920 на 1080 пикселей. В последнем случае на экран не помещается одна горизонтальная строчка, а по горизонтали изображение сжато (или растянуто) на 1-2 пикселя, т. е. нет полноценного вывода пиксель в пиксель. Цвета в норме, на шкале серого отличаются от черного и белого в диапазоне от 0 до примерно 250.

При цифровом DVI-подключении (с помощью переходника) поддерживаются как минимум разрешения 1280 на 720 и 1920 на 1080 пикселей. Всегда включен небольшой оверскан, т. е. вывода пиксель в пиксель добиться не получается. Цвета правильные, на шкале серого оттенки отличаются от черного и белого в диапазоне от 3 до примерно 254.

HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Телевизор поддерживает режимы 480p, 576p, 720p, 1080i и 1080p@50/60 Гц. Сигнал 1080p@24 Гц телевизор не принимает. Картинка четкая, цвета правильные, всегда включен небольшой оверскан, есть небольшой завал в светах.

Яркостная четкость (ТВЛ)
Композитный540Очень хорошо
S-Videoболее 540Отлично
SCART-RGBболее 540Отлично
Компонентный (480i/p, 576i/p)более 540Отлично
Компонентный (1080i)примерно 1080Очень хорошо
Цветовая четкость (ТВЛ)
Композитный100Хорошо
S-Video110Хорошо
SCART-RGB160Средне
Компонентный (480i/p, 576i/p)180Хорошо
Компонентный (1080i)300Средне

Цвета правильные, артефактов не наблюдается. Есть небольшой завал в светах. При композитном подключении на неподвижных объектах убирается характерный цветовой муар. В случае чересстрочных видеосигналов объекты в движении иногда выводятся по полям, с дрожащими горизонтальными границами и пониженной вертикальной четкостью, но в большинстве фрагментов реальных фильмов выполнялся полноценный синтез кадра из смежный полей. Функция подавления видеошумов работает достаточно эффективно, при максимальной фильтрации за двигающимися объектами появляется короткий хвост из неубранного шума. При масштабировании из низких разрешений выполняется сглаживание границ объектов, но зубцы на диагоналях иногда появляются.

В случае сигналов стандартного разрешения включение режима Movie Plus немного облагораживает картинку — движения становятся более плавными, динамическая четкость возрастает, артефактов почти нет. Однако в случае сигналов 1080i в режиме Movie Plus артефактов очень много (размытые и дрожащие границы объектов в движении), а для 1080p функция Movie Plus не работает вообще.

Встроенный плеер

Результаты тестов на совместимость:
Проигрывание MP3 (8-320 кбит/с и VBR, 8-48 кГц, стерео и моно) и
WMA (16 бит, 32-320 кбит/с и VBR, 22-48 кГц, не loseless)
+*
Проигрывание WAV/AC3+
Проигрывание OGG/AACнет
Просмотр файлов JPG+
Проигрывание видеофайлов MPEG-1/2/4+
Проигрывание VCD/SVCD+
Проигрывание DVD-Audio/SACDнет
Поддержка мультисессионных дисков+
Поддержка Mixed Mode CD+ (только аудиотрек)
Поддержка CD Extra+ (только трек с данными)
* Зависит от соотношения битрейт / частота

Формат данныхТип носителя
CD-ROM/-R/-RW DVD-ROM/
-R/+R/+RW/-RW
JPG + +
Аудиофайлы + +
MPEG-1/2/4 + +
DVD-Video нет (miniDVD) +

Плеер телевизора умеет проигрывать мультимедийные файлы с оптических дисков всех популярных типов. Плеер распознает UDF-DVD и проигрывает с таких дисков файлы размером более 2 Гбайт. В плеере реализованы основные функции, связанные с воспроизведением DVD-Video, (S)VCD и CD-DA. DTS-дорожки не воспроизводятся, но DTS-поток передается на цифровой выход телевизора.

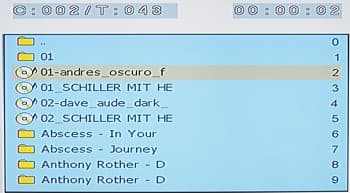

Содержимое дисков с мультимедийными файлами плеер представляет в виде одного списка, состоящего из папок и файлов текущей папки и строки выхода на предыдущий уровень. От длинных имен в списке остается 18 первых символов.

OSD

При проигрывании аудиофайлов теги не отображаются; пауза между MP3/WAV-файлами из одной папки небольшая — примерно 0,5 с; есть быстрая перемотка аудиофайлов; воспроизводя аудиофайлы, плеер сам переходит в следующую папку.

При просмотре JPG-файлов можно запустить слайд-шоу с настраиваемым эффектом перехода (есть и случайный выбор эффекта). Заявлена поддержка слайд-шоу с аудиосопровождением. Плеер может показывать большие по размеру JPG-файлы (по крайней мере, до 3967 на 2642 пикселей), а уже загруженную картинку вращает и отражает быстро. Пропорции картинок на экране почти правильные в режиме 4:3.

Для тестирования способности плеера воспроизводить MPEG-файлы мы использовали ряд тестовых дисков, в том числе DivXTestCD v1 и v2.0. Подробные результаты тестирования вынесены на отдельную страницу.

Плеер воспроизводит MPEG1/2-файлы и следующие типы MPEG4-файлов: Microsoft MPEG4 (DivX 3.xx и т. д.) и MPEG4 ASP (XviD, DivX4, DivX5, DivX6, NeroDigital ASP и т. д.) в контейнерах AVI и DivX (DivX6). AVC-файлы и файлы с разрешением выше 720 на 576(480) пикселей плеер не проигрывает. Поддерживаются Bframes, Qpel и GMC. Плеер распознает и воспроизводит звуковой поток в MPEG4-файлах, если он присутствует в форматах MP3 (2.0), AC3 (5.1) и WMA (2.0). В случае нескольких аудиопотоков можно переключаться между ними. Плеер поддерживает внешние текстовые (SMI (одноязычные), SRT (без форматирования), SUB, SAA), внешние графические (SUB + IDX) и встроенные в файл-контейнер графические субтитры (в т. ч. несколько потоков). На экране отображается до 30 символов в одной строке (не поместившиеся переносятся) и как минимум до 3-х строк.

При проигрывании MPEG4-файлов обычно работает быстрая перемотка вперед и переход на нужную позицию. Правильное соотношение сторон картинки MPEG4-файлов обычно сохраняется в режиме 16:9, но некоторые файлы выводятся в режиме LetterBox, а значит, в этом случае телевизор приходится переключать в режим 4:3 или Увеличение 1. При воспроизведении с DVD без артефактов воспроизводятся MPEG4-файлы с битрейтом до 6000 кбит/с включительно, с CD — до 4500 кбит/с включительно.

Картинка от встроенного плеера имеет яркостную четкость более 540 ТВЛ, и цветовую — около 200. Изображение немного пересвечено в светах, и настройками это не исправляется. Картинка DVD и чересстрочных видеофайлов выводится по полям, сглаживание не выполняется, подстройки под частоту кадров нет, видимо, всегда выводится PAL с 50 кадр/с, из-за чего картинка NTSC-фильмов периодически замирает.

Тестирование ЖК-матрицы

Методика подробно описана тут. Во всех тестах, если не указано иное, телевизор был подключен по HDMI-интерфейсу, настройки Контрастность и Яркость мы постарались выставить так, чтобы различалось максимальное количество градации оттенков при максимальном контрасте.

Оценка качества цветопередачи

По субъективным ощущениям цвета правильные и насыщенные. Для оценки качества цветопередачи мы использовали колориметр GretagMacbeth Eye-One Display LT. Целевые параметры: гамма = 2.2, точка белого = 6500 К.

Цвет. Температура Цветовая температура на шкале серого, К (delta uv)
25%50%75%100%
Нормальный19020 (0,319)16640 (0,419)

Только при выборе профиля Нормальный оттенки серого сбалансированы по цветовому тону с белым полем, но цветовая температура выше стандартных 6500 К. Впрочем, при визуально оценки важнее именно сбалансированность.

Приведенные ниже графики показывают, какая нужна коррекция цветов для достижения 6500 К на всей шкале серого (в идеальном случае все три цвета ложились бы на прямую, идущую из нижнего левого угла в верхний правый). Видно, что во всем диапазоне для 6500 К не хватает синего, а резкий загиб вверх соответствует завалу в светах.

Curves

Цвета достаточно насыщенные, цветовой охват близок к sRGB.

Gamut

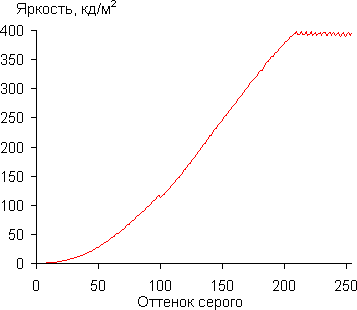

Для оценки характера роста яркости на шкале серого мы измерили яркость 256-ти оттенков серого, от (0, 0, 0) до (255, 255, 255). График ниже показывает яркость полутонов на шкале серого.

256

Видно, что яркость растет вплоть до оттенка (210, 210, 210), далее яркость практически не меняется. Такой завал в светах превышает допустимый, так как оттенки должны различаться хотя бы до (235, 235, 235).

Измерение равномерности черного и белого полей и углов обзора и яркости

На взгляд белое поле немного темнеет к боковым границам, черное поле в одном углу чуть светлеет.

Измерения яркости небольшого участка экрана в заданном направлении проводились высокочувствительным узконаправленным (4+/-0,5 градуса) датчиком. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Контрастность вычислялась, как отношение яркости полей в измеряемых точках. В таблице приведены средние значения и минимальные и максимальные отклонения от средних значений.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля0,61 кд/м²-1629
Яркость белого поля378 кд/м²-97,7
Контрастность630:1-2716,1

Контрастность высокая. Равномерность белого поля очень хорошая, равномерность контрастности и черного невысокая.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02». При максимальных значениях параметров Яркость и Контрастность, яркость составила 442 кд/м². Максимальная рабочая яркость (наибольшее количество отображаемых градаций оттенков и максимальная реальная контрастность) не превышает 400 кд/м². При переключении Энергосбережение на Среднее — 240 кд/м², а на Макс. — 100 кд/м². При этом регулировка яркости выполняется за счет изменения яркости ламп подсветки. Таким образом, без ущерба для качества изображения можно выставить максимальную яркость при использовании телевизора в яркоосвещенном помещении, среднюю в домашних условиях и низкую в темноте. Мерцания ламп подсветки не видно. Измерения показали, что причина этому заключается в высокой частоте ШИМ — 180 Гц.

Определение времени отклика

Визуально матрица быстрая, при плавной прокрутке текст смазывается несильно, за курсором мыши следа нет. Артефактов от разгона не видно.

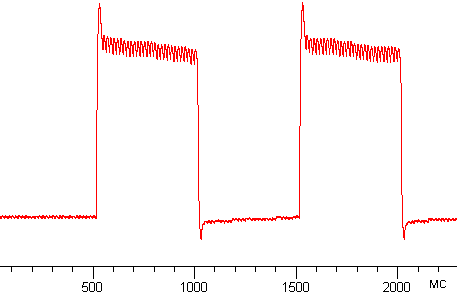

Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами).

Суммарное время отклика при рабочих настройках для перехода черный-белый-черный равно 10,9 мс (4,7 вкл. + 6,2 выкл.). Переходы между полутонами происходят быстро — в среднем за 10,2 мс в сумме без значительных отклонений от этой цифры. При переключении между полутонами на фронтах встречаются всплески, и для некоторых переходов яркость черного поля плавно возрастает, а яркость белого поля — уменьшается.

Tr-gr

Несмотря на такое странное поведение и всплески, визуально артефактов все-таки не видно.

Задержка вывода относительно ЭЛТ-монитора определялась исходя из результатов одновременной записи двумя фотодатчиками. Ее величина составила примерно 12 мс при HDMI-подключении, это низкое значение задержки. Однако при включении режима Movie Plus задержка возрастает так, что становится заметной даже невооруженному глазу, по отставанию положения курсора мыши в частности.

Измерение углов обзора

Углы обзора хорошие в вертикальном и горизонтальном направлении, но при отклонении по диагонали яркость черного поля сильно возрастает. В результате, даже если сидеть довольно далеко от экрана черное поле в углах заметно светлеет.

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

В вертикальной плоскости В горизонтальной плоскости
В вертикальной плоскости.

В горизонтальной плоскости.

В диагональной плоскости Контрастность
По диагонали.

Контрастность.

Contrast
Яркость черного поля.

Уменьшение яркости белого поля на 50%:

Направление Углы
Вертикальное 36°/-36°
Горизонтальное 49°/-49°
Диагональное 42°/-43°

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в любом направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Однако есть выраженный диагональный эффект — яркость черного поля при отклонении по диагонали растет очень быстро. Контрастность в диапазоне углов ±82° только для диагонального направления опускается ниже 10:1 при отклонении влево и вниз на 63° и вправо и вверх — на 70°, примерно так же — в случае другой диагонали.

Выводы

Телевизор оставил двойственные впечатления. С одной стороны четкая (даже, несмотря на неотключаемый оверскан), яркая картинка с достаточно хорошими цветами. С другой — есть склонность к завалу в светах, да и со звуком что-то непонятное. Будем надеяться, что хотя бы основные огрехи устранены в серийных экземплярах.

Достоинства:

  • Встроенный мультиформатный DVD-плеер
  • Быстрая матрица и низкая задержка вывода
  • Высокая яркость с возможностью ее понижения
  • Большое количество входов, в том числе три HDMI
  • Есть функция интерполяции кадров
  • Интересный дизайн
  • Русифицирован

Недостатки:

  • Невысокое качество встроенных акустических систем
  • Заметные искажения звука при аналоговом подключении
  • Склонность к завалу в светах
  • Неотключаемый оверскан
