ЖК-телевизор
Panasonic VIERA TX-R37LZ85


Компания Panasonic производит как плазменные телевизоры (на момент написания статьи до 150″ по диагонали), так и ЖК-телевизоры. По маркетинговым соображениям, диагональ экранов ЖК-телевизоров Panasonic не превышает 37″. Впрочем, руководство компании не исключает, что для некоторых регионов эта граница будет скорректирована в большую сторону. Но это вероятное будущее, а сейчас топовый ЖК-телевизор, присутствовавший у нас на тестировании, имеет маркировку TX-R37LZ85, где 37, как не трудно догадаться, указывает на размер экрана.

Содержание:

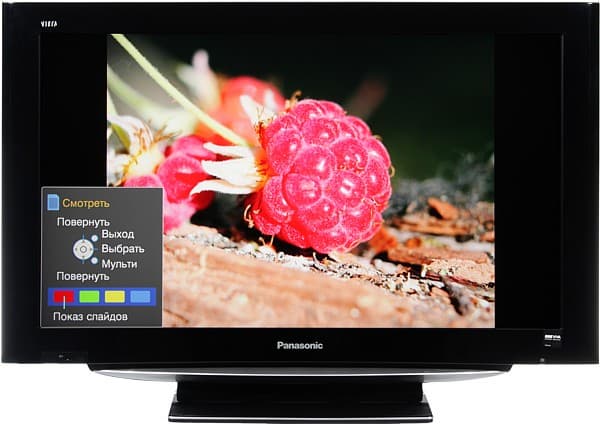

Изображение на экране - CC(BY) www.nataliakulikova.ru

Комплект поставки, технические характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

В пределах серии и даже между ними телевизоры Panasonic имеют высокую степень унификации по дизайну, оснащенности функциями и набору интерфейсов. Так, рассматриваемый телевизор очень напоминает уменьшенную копию плазменного телевизора TH-R42PY85, который был у нас на тестировании. Поэтому пересечения со статьей про TH-R42PY85 неизбежны.

Относительно широкая рамка вокруг экрана изготовлена из пластика с черным глянцевым покрытием, на котором заметны пыль и следы от пальцев. Впрочем, покрытие довольно прочное, царапины на нем просто так не появляются, а к телевизору заботливо приложена специальная чистящая салфетка. Поверхность самого экрана матовая. Для контраста, в оформлении телевизора тоже используется пластик с серебристым покрытием — полоска сверху и объемная накладка под экраном. В нижней части рамки экрана находятся: слева кнопка питания, индикатор состояния (неярко светится красным в режиме ожидания, и зеленым — при работе) и окошко ИК-приемника, по центру — логотип, справа — окошко датчика освещенности. Звук от динамиков, расположенных под экраном, идет через многочисленные отверстия в серебристой накладке. Задняя панель корпуса телевизора изготовлена из пластика с черным матовым покрытием.

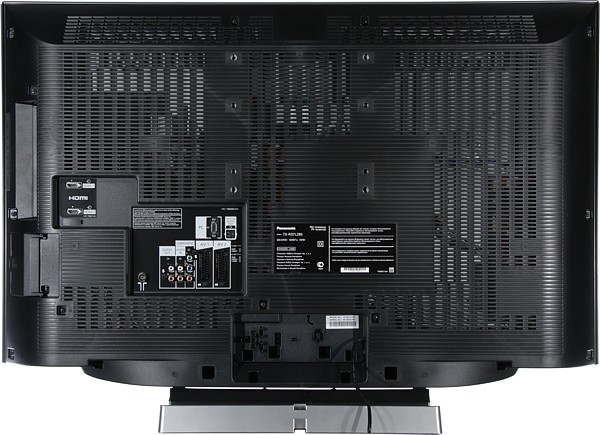

Rear

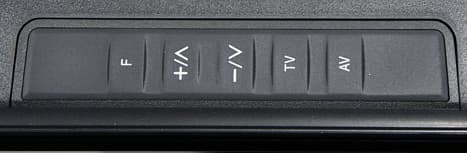

Прикрытые резиновой мембраной кнопки управления находятся на правом торце. Обозначения кнопок крупные и контрастные.

Buttons

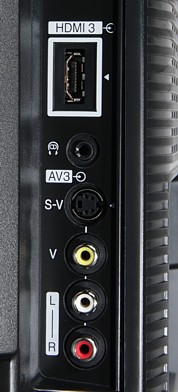

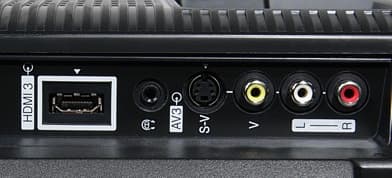

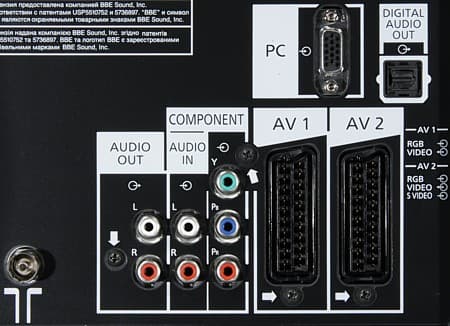

Интерфейсные разъемы расположены в двух нишах на задней панели: в одной нише разъемы ориентированы назад, перпендикулярно экрану (минимальное расстояние между стеной и задней панелью телевизора должно составлять 10 см, поэтому такая ориентация допустима), в другой, которая ближе к правому торцу, — разъемы ориентированы вбок, что удобно для оперативного подключения видео- и аудиотехники, и наушников.

Connectors

Connectors    Connectors

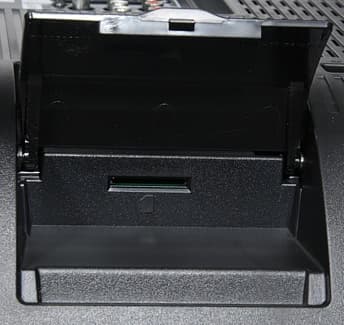

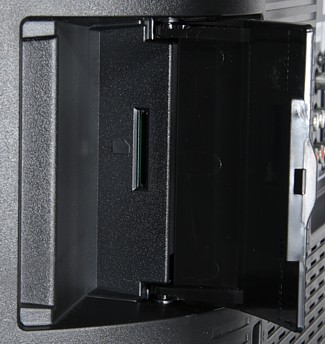

Под этими разъемами находится ниша, прикрытая крышечкой, в нише размещен слот для SD-карты.

SD

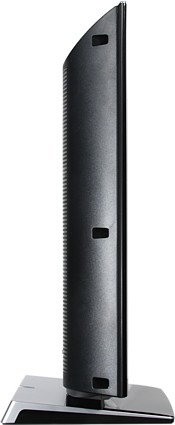

Разъема питания нет, кабель питания просто выходит из корпуса. Комплектный хомут с фиксатором, вставляемым в отверстие на задней панели, поможет сформировать отходящие кабели в аккуратный пучок. На задней панели можно обнаружить отверстия для монтажа на кронштейне (VESA-совместимом или фирменном) и многочисленные вентиляционные решетки. Охлаждение пассивное. Штатная подставка сверху закрыта пластиковыми накладками с черным глянцевым и серебристым покрытиями.

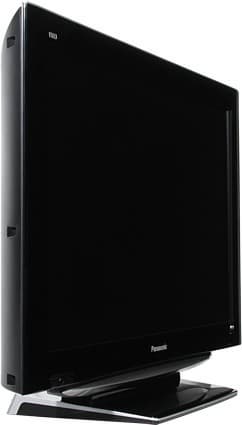

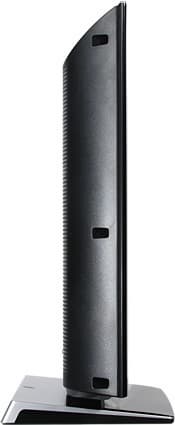

Side   Side

Телевизор стоит на подставке очень устойчиво и строго вертикально. Его можно только поворачивать вправо-влево на 15 градусов, при этом телевизор в сборе с подставкой вращаются на поворотном основании. В задней части подставки имеется отверстие, предназначенное, видимо, для крепления ремешка, предотвращающего опрокидывание телевизора (вторым концом ремешок крепится к столу или стойке).

Пульт

Remote control

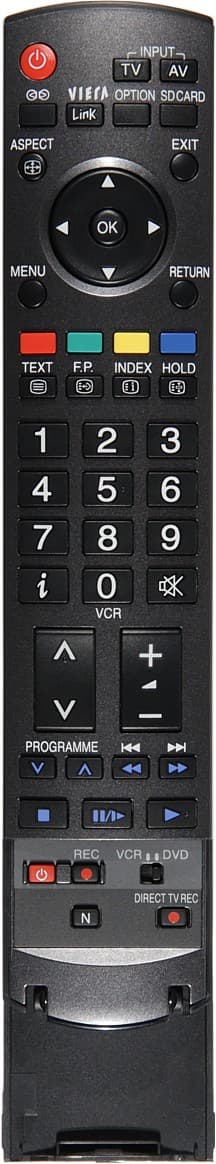

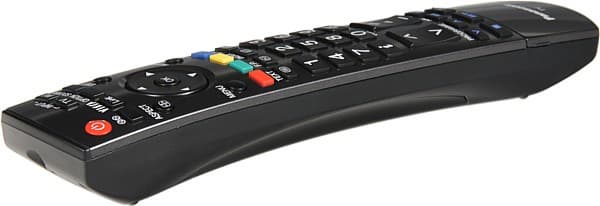

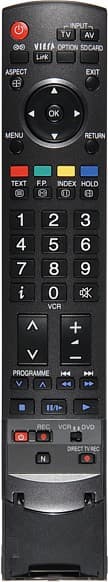

Пульт такой же, как и у «плазмы» TH-R42PY85. Форма эргономичная, очень крупные цифровые кнопки и две самые главные кнопки-качалки, удобная четырехпозиционная навигационная кнопка с кнопкой OK в центре. Подписи к кнопкам достаточно крупные и контрастные.

Remote control

Крышечка прикрывает редко используемые кнопки, случайное нажатие на которые может привести к нежелательным последствиям. С помощью пульта можно управлять техникой от Panasonic — видеомагнитофоном, DVD-плеером и т. д. Перенастроить пульт на технику другого производителя, к сожалению, нельзя.

Коммутация

Аналоговым видеовходам соответствуют свои аналоговые аудиовходы (в SCART-ах, пара RCA для композитного входа и S-Video, еще пара RCA — для компонентного и VGA), HDMI-входы принимают цифровые аудиосигналы (стереофонические PCM), а два из трех HDMI (1 и 3) могут работать в связке c аналоговыми аудиовходами (режим задается в меню). Пользователь может указать, какой из двух SCART-ов будет использоваться для передачи сигналов Q-Link, и какой видеосигнал (есть ограничения) будет через него выводиться.

OSD

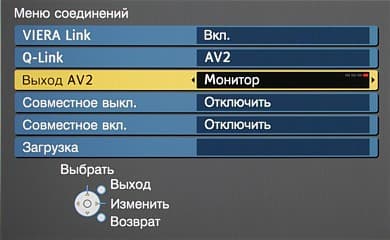

Внешнюю аудиосистему можно подключать к SCART-ам, к паре RCA и оптическому цифровому интерфейсу. Меню выбора видеовхода вызывается кнопкой AV пульта, возврат к просмотру ТВ — кнопка TV.

OSD

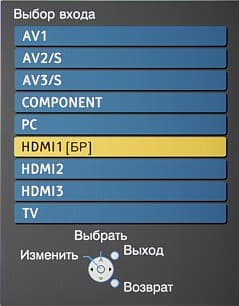

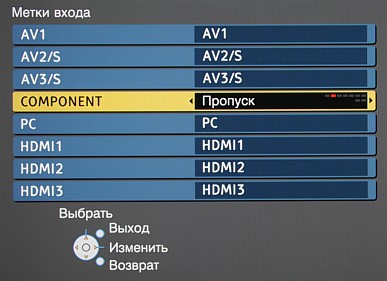

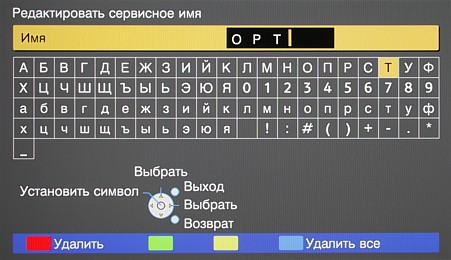

Входу можно присвоить имя, выбрав из списка предустановленных или введя свое, так же вход можно отметить как неиспользуемый.

OSD

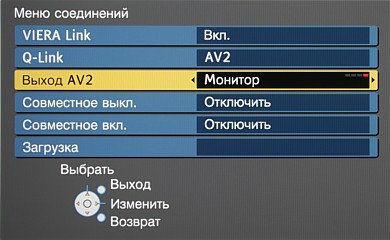

Телевизор умеет сам переключаться на активировавшиеся входы SCART и HDMI. Заявлена поддержка управления внешними устройствами по SCART (Q-Link) и по HDMI (HDAVI Control 3). Управление в основном касается записи на внешнее устройство, совместного включения/выключения и т. д. При этом желательно использовать оборудование от Panasonic, совместимое с HDAVI Control. Подключенный по HDMI к телевизору BD-плеер Sony BDP-S300 с пульта телевизора не управлялся.

Меню и локализация

Меню крупное, шрифт удобочитаемый, навигация удобная и экономная.

OSD

При настройке изображения, меню с экрана исчезает, остается только одна строчка с параметром, что позволяет без помех оценить изменения картинки.

OSD

OSD

К сожалению, ползунки лишены шкалы или цифрового значения. Существует короткое (1-3 пункта) контекстное меню, вызываемое кнопкой OPTION. Есть русская версия графического интерфейса. Перевод хороший.

Дополнительные возможности

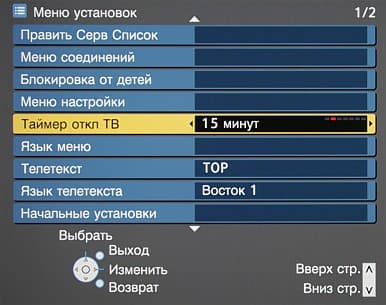

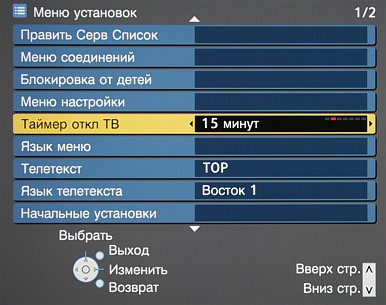

Выбранные ТВ-каналы и входы (все сразу или по отдельности) можно заблокировать PIN-кодом. Таймер на выключение имеет диапазон 15-90 мин.

OSD

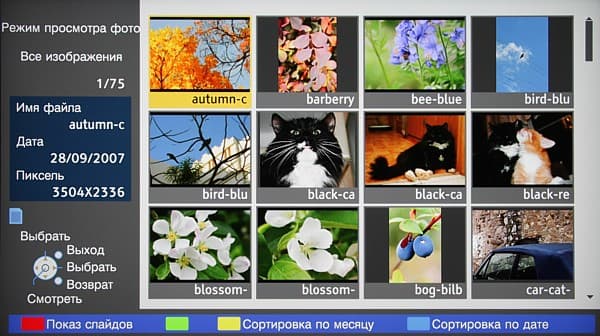

Телевизор умеет показывать JPG-картинки с SD-карт памяти (заявлена поддержка карт с емкостью до 16 ГБ включительно). Есть режим миниатюр и слайд-шоу с настраиваемым интервалом смены изображения (5-120 с), которое можно зациклить.

OSD

Курсорными стрелками вверх-вниз картинки вращаются с шагом 90 градусов. Изображения можно группировать по дате или по месяцу (данные берутся из Exif). При просмотре картинок подсказка по текущим функциям вызывается нажатием на кнопку i или OPTION. JPG-картинки отображаются идеально — они плотно вписаны в экран, пропорции сохраняются, четкость и цветопередача великолепные. Ощущения от просмотра качественных фотографий на большом экране — непередаваемые.

Звук

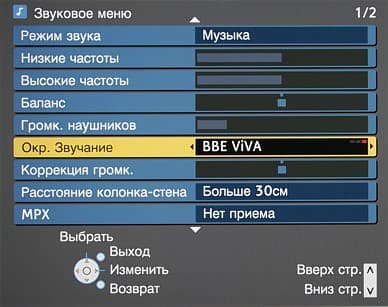

В телевизоре есть регулировки уровня высоких и низких частот, стереобаланса, громкости в наушниках и отдельная для каждого канала и входа дополнительная коррекция уровня громкости.

OSD

Облагородить звук помогут две функции окружающего звучания: Вирт. окр. звук и BBE ViVA. Настройка Расстояние колонка-стена оказывает влияние на передачу низких частот. Есть только два предустановленных, но редактируемых профиля — Музыка и Речь. При подключении наушников динамики не отключаются. Для отключения динамиков нужно воспользоваться кнопкой на пульте или просто уменьшить громкость.

Встроенные акустические системы хорошо передают средние частоты и близкие к средним низкие частоты, чуть хуже — высокие. Громкость хорошая, стереоэффект есть, правда, он выражен несильно, так как не хватает стереобазы. Есть легкий «пластмассовый» призвук, но в целом для встроенных в телевизор динамиков звук очень хороший.

Звук в наушниках чистый, хорошо воспроизводятся все частоты, запас громкости огромный, уровень фоновых помех — ниже слышимого.

ТВ-тюнер

В неблагоприятных условиях приема на комнатную антенну телевизор нашел 17 ТВ-станций (Москва, Останкинская башня далеко, и окно на нее не смотрит). Из них 13 отличались картинкой приемлемого качества (для некоторых требовалась тонкая подстройка антенны), 2 — среднего, а 2 — плохого. Результат — выше среднего. Список каналов, полученный в результате автопоиска, можно отредактировать вручную.

OSD

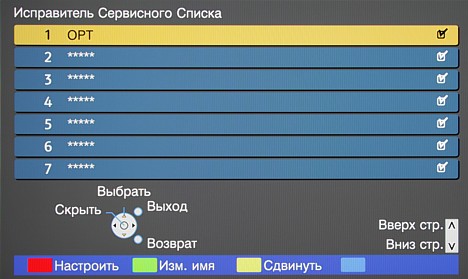

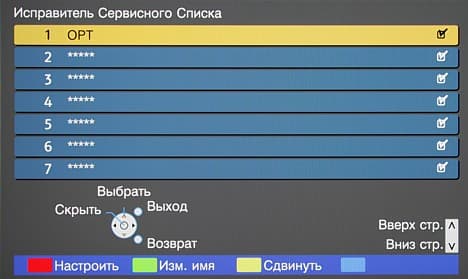

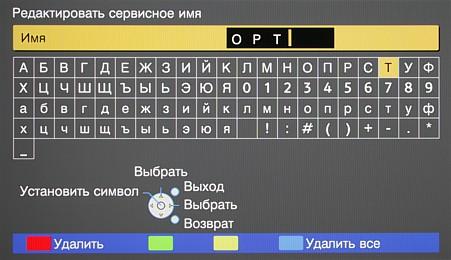

В свойствах канала редактируются: система звука, система цвета, название и флаг пропуска.

OSD

OSD

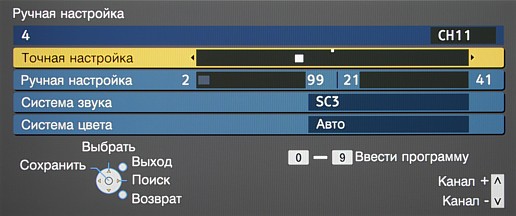

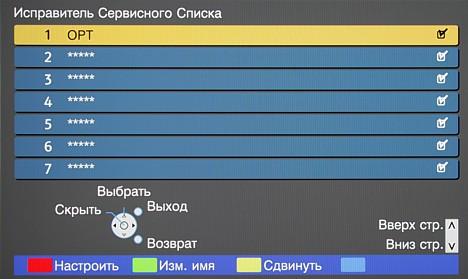

Кроме того, можно вручную подправить частоту и запустить поиск от текущего канала. Телевизор показывает телетекст (для русского нужно выбрать Восток 1 в установках) и декодирует стереозвук.

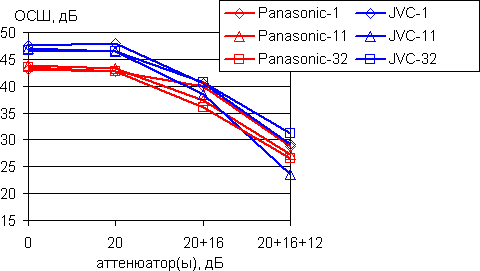

Для определения чувствительности тюнера телевизора было проведено тестирование с помощью референсного источника ТВ-сигнала (тут описана методика). Для сравнения, на графике ОСШ также приведены результаты тестирования старенького телевизора JVC. Цифры в легенде означают номер канала, на котором измерялось ОСШ.

TV SNR

В случае неослабленного ТВ-сигнала яркостная четкость изображения составляет более 450 ТВЛ, цветовая — около 100 ТВЛ, тонкие градации оттенков отображаются в диапазоне от белого до почти черного — в тенях есть незначительный завал. В идеальных условиях (один сигнал на входе тюнера) чувствительность тюнера Panasonic VIERA TX-R37LZ85 высокая.

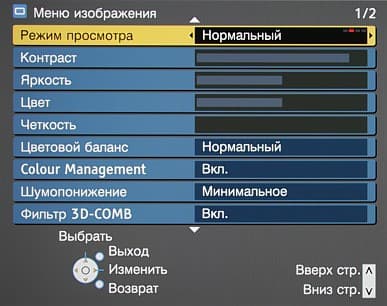

Настроек изображения не очень много. Кроме стандартных есть параметр Colour Management (видимый эффект — повышение синевы неба), Шумопонижение (подавление видеошума) и Фильтр 3D-COMB (устранение цветовых артефактов в случае композитного сигнала).

OSD

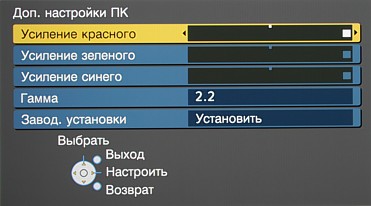

Только при VGA-подключении становятся доступными три регулировки интенсивности красного, зеленого и синего цветов, а также выбор профиля гамма-кривой.

OSD

Есть 4 предустановленных, но редактируемых профиля. При выборе профиля Эко задействуется датчик освещенности на передней панели — в темноте телевизор будет автоматически понижать яркость.

Режимов геометрической трансформации 8: 16:9 — подойдет для просмотра картинки 16:9 и анаморфированных фильмов, 14:9 — для LetterBox формата 14:9, Панорамный — неравномерное увеличение (растяжение от центра по горизонтали), вариант просмотра картинки 4:3 на широкоформатном экране телевизора, 4:3 — картинка 4:3 в центре экрана, по бокам — черные полосы, Увеличение 1 — для LetterBox, Увеличение 2 — для анаморфированного LetterBox, Увеличение 3 — для LetterBox 2,35:1 без черных полос снизу.

OSD

В случае HD-сигналов с картинкой 4:3 в центре можно выбрать режим 4:3 полноэкранный. В режиме Авто телевизор сам пытается подобрать оптимальный тип трансформации, используя специальные флаги/сигналы в видеосигнале или в разъеме, и анализируя картинку на наличие черных полей.

При Режим Overscan = Вкл. изображение немного увеличивается, так что возможные помехи по краям выходят за область отображения. Кнопка HOLD на пульте «замораживает» картинку.

При VGA-подключении поддерживаются несколько режимов с разрешением вплоть до 1360 на 768 пикселей. Доступны только две трансформации — на весь экран или формат 4:3. Цветовой баланс правильный, на шкале серого различимы все оттенки, от 0 до 255, с шагом через 1, интерполяция к разрешению матрицы выполняется хорошо. Так как разрешение 1920 на 1080 и режимы без интерполяции не поддерживаются, то тестирование (да и использование) VGA-подключения не видится актуальным.

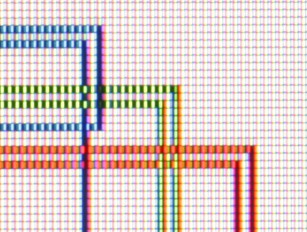

В случае DVI-подключения (с помощью простого кабеля-переходника с HDMI на DVI) режим 1920 на 1080 поддерживается, при этом нет никакой интерполяции, картинка выводится пиксель в пиксель. Черно-белые сетки пикселей через 1 выводятся четко и без артефактов. Качество вывода тонких цветных линий высокое, однако, для вертикальных линий яркостная четкость немного увеличивается в ущерб цветовой четкости.

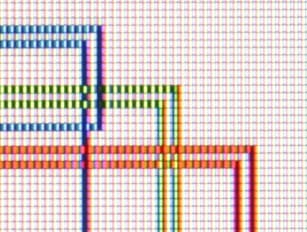

RGB

Это типичная особенность для телевизоров, которые не предполагается использовать в качестве компьютерных мониторов.

HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Телевизор поддерживает режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка четкая, цвета правильные, завал в светах и тенях не выходит за безопасные границы, в режиме 16:9 оверскан отключается, есть реальная поддержка режима 1080p при 24 кадр/с. Яркостная четкость всегда очень высокая — ч/б полоски через пиксель четкие и контрастные. Цветовая четкость несколько ниже возможной.

Яркостная четкость (ТВЛ)
Композитныйболее 540Отлично
S-Videoболее 540Отлично
Компонентный (480i/p, 576i/p)более 540Отлично
Компонентный (1080i)более 1080Отлично
Цветовая четкость (ТВЛ)
Композитный150Отлично
S-Video150Отлично
Компонентный (480i, 576i)200Очень хорошо
Компонентный (480p, 576p)270Отлично
Компонентный (1080i)не более 400Хорошо

Четкость картинки очень высокая. Цвета правильные, артефактов не наблюдается. Тонкие градации оттенков отображаются как в светах, так и в тенях (незначительный завал в тенях не выходит за границы безопасного диапазона). В случае композитного сигнала (и аналогового ТВ-сигнала) на неподвижных объектах полностью устраняются характерные цветовые артефакты.

Чересстрочные видеосигналы в прогрессивное изображение телевизор преобразует по простому алгоритму: меняющиеся участки изображения выводятся по полям, с дрожащими горизонтальными границами и пониженной вертикальной четкостью, неподвижные складываются из смежных полей. По возможности, лучше подключать телевизор к источнику прогрессивного сигнала. Функция подавления видеошумов работает мягко, шумов становится чуть меньше, но и нет хвоста из неубранного шума за двигающимися объектами. При масштабировании из низких разрешений выполняется сглаживание границ объектов — зубцов на диагоналях не видно.

Поддержка режима 1080p 24 кадр/с при HDMI-подключении сама по себе практически не влияет на восприятие картинки кинофильмов. Отличие 24p от прогрессивной развертки 60 Гц (при которой 2 кадра отображается первый исходный кадр кинопленки, и 3 кадра — второй) заключается только в немного более естественном стробировании двигающихся объектов. Все меняет включение режима 24p Film — вступает в действие функция интерполяции кадров, движения становятся плавными, без скачков, динамическая четкость возрастает, картинка приобретает удивительную естественность. Эффективнее всего интерполяция работает для не очень быстрых движений, вроде панорам, бегущих строк и т.д. Даже иногда встречающиеся ошибки интерполяции не портят общего впечатления.

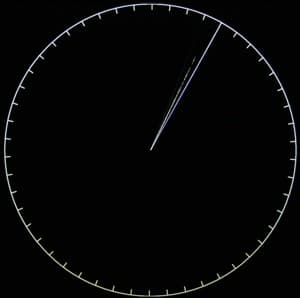

На самом деле, интерполяция промежуточных кадров включена всегда. Например, для сигнала 1080p при 50 Гц для стрелки, перемещающейся по циферблату на одно деление за кадр, создается ее промежуточное изображение.

FI

Однако на искусственных тестовых изображениях интерполяция иногда приводит к появлению артефактов, а в случае фрагментов фильмов особого улучшения не заметно. То есть только для 24 кадр/с и только при включенном режиме 24p Film интерполяция кадров работает наиболее эффективно (и эффектно).

Аппаратное тестирование

Во всех тестах (если не указано иное) телевизор был подключен по HDMI к компьютеру с видеокартой NVIDIA Quadro FX 2000, был выбран профиль Кинотеатр с заводскими настройками Яркость и Контраст, Цветовой баланс = Нормальный. Оговоримся, что производитель не предполагает использование HDMI-интерфейса для подключения к компьютеру, чем можно объяснить некоторые особенности полученных результатов.

Оценка качества цветопередачи

По субъективным ощущениям, цвета правильные и насыщенные. Для оценки качества цветопередачи использовали колориметр GretagMacbeth Eye-One Display LT. Параметры целевой гамма-кривой: Gamma = 2.2, Whitepoint = 6500 К.

Цветовой баланс Цветовая температура на шкале серого, К (delta uv)
25%50%75%100%
Нормальный8680 (0,364)8890 (0,343)8770 (0,328)9010 (0,315)
Тепло6400 (0,641)6570 (0,597)6420 (0,587)6560 (0,583)

Цветовая температура в случае предустановленного профиля Тепло близка к 6500 К, но оттенки на шкале серого отличаются от спектра абсолютно черного тела. Приведенные графики показывают, какая нужна коррекция цветов в случае профиля Тепло (в идеальном случае, все три цвета ложились бы на прямую, идущую из нижнего левого угла в верхний правый).

Curves

Линии коррекции для этого профиля немного волнистые, но не сильно отклоняются от прямой из угла в угол. Подъем линий коррекции в темной области можно объяснить желанием программы калибровки исправить завал в тенях (см. ниже). В целом, цветопередача хорошая, небольшой недостаток зеленого визуально не ощущается. Оттенки серого сбалансированы с белым, и цветовой баланс оттенков серого практически не зависит от яркости оттенка. Цвета насыщенные, цветовой охват немного больше sRGB, настолько, чтобы картинка была живее, но цвета еще не выглядели попугайскими.

Gamut

На шкале серого, при заводских настройках оттенки различаются с шагом через 1 от 16 в тенях и до 246 в светах, что близко к стандартному диапазону видеоматериала 16-235. Подстройкой параметров Яркость и Контраст удается расширить диапазон до 5-255. При дальнейшем увеличении параметра Контраст пропадают градации в светах, при уменьшении — уменьшается яркость. При увеличении параметра Яркость растет яркость черного поля, при его уменьшении — пропадают градации в тенях.

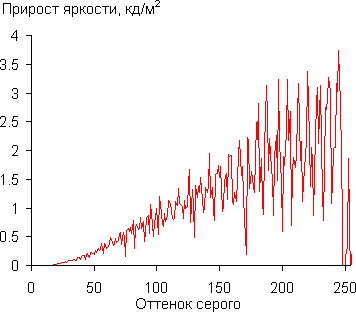

Для оценки характера роста яркости на шкале серого мы измерили яркость 256-ти оттенков серого (от 0, 0, 0 до 255, 255, 255) при заводских настройках. График показывает прирост (не абсолютное значение!) яркости между соседними полутонами.

Luminosity graph

Аппаратно оттенки серого начинают отличаться от черного с 16. Далее, вплоть до 248 сохраняется относительно равномерный рост яркости. Аппроксимация гамма кривой (в диапазоне 16-248) дала показатель 2,36, что близко к стандартному значению 2,2

Измерение равномерности черного и белого полей, и яркости

На взгляд, белое и черное поля равномерные, контрастность высокая.

Измерения яркости небольшого участка экрана в заданном направлении проводились высокочувствительным узконаправленным (4±0,5 градуса) датчиком. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Контрастность вычислялась, как отношение яркости полей в измеряемых точках. В таблице приведены средние значения, а также минимальные и максимальные отклонения от средних значений.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля0,34 кд/м²-1312
Яркость белого поля266 кд/м²-85,5
Контрастность789:1-115,7

Аппаратные измерения показали, что контрастность действительно высокая. Равномерность белого поля отличная, равномерность контрастности и черного поля — хорошие. В режимах Динамический и Нормальный работает динамическая подстройка яркости — для темных сцен яркость понижается, для светлых — повышается, что улучшает визуальное восприятие темных сцен. Динамическая контрастность для этих режимов в центре экрана составила 4000:1 и 3000:1, соответственно, а для режима Кинотеатр (нет подстройки яркости) в той же точке экрана — 830:1.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Режим Яркость, кд/м² Комментарии производителя
Динамический (завод.)466 кд/м²Обеспечивает усиленный контраст и резкость изображения при просмотре в ярко освещенном помещении
Динамический (макс. Яркость и Контраст)468 кд/м²
Нормальный351 кд/м²Рекомендуется для просмотра в помещении с нормальным освещением
Кинотеатр275 кд/м²Для просмотра фильмов в затемненном помещении, чтобы получить эффект кинотеатра
Эко (в темноте)240 кд/м²Автоматически настраивает установки изображения в зависимости от условий освещения

Остается только присоединиться к комментариям производителя. Замечание одно — в режиме Эко в темном помещении яркость можно было понижать до 150-200 кд/м².

Определение времени отклика и задержки вывода

Из-за значительной во всех режимах модуляции ламп подсветки точное время отклика определить не удалось — графики яркости слишком неровные. Можно только оценить, что как время включения, так и время выключения не превышают 10 мс по раздельности.

Частота модуляции ламп подсветки составляет 120 Гц, это не очень высокая частота, однако амплитуда модуляции существенно меньше 100%, а скважность (отношение ширины импульса к периоду) примерно 50%, поэтому никакого мерцания ламп подсветки не видно. Так как эта модуляция синхронизирована с кадровой частотой, то она сама по себе несколько повышает четкость объектов в движении, то есть в телевизоре реализовано что-то вроде технологии вставки черного кадра, применяемой в некоторых мониторах, только удвоенная частота позволяет избавиться от видимого мерцания.

Задержка вывода относительно ЭЛТ-монитора определялась, исходя из результатов одновременной записи двумя фотодатчиками. Ее величина составила чуть более 15 мс при VGA, и около 30 мс — при HDMI-подключении, это достаточно низкое значение задержки.

Измерение углов обзора

Углы обзора очень хорошие. Только при больших отклонениях белое поле немного темнеет, а черное приобретает легкий сиреневый оттенок. Диагональный эффект не выражен.

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

В вертикальной плоскости В горизонтальной плоскости
В вертикальной плоскости.

В горизонтальной плоскости.

В диагональной плоскости Контрастность
По диагонали.

Контрастность.

Уменьшение яркости белого поля на 50%:

Направление Углы
Вертикальное 34°/-34°
Горизонтальное 42°/-42°
Диагональное 39°/-39°

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее, но тоже медленно, падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями. Яркость черного поля при отклонении по диагонали возрастает незначительно, «диагональный» эффект, в отличие от типичных матриц IPS, не выражен. Контрастность в диапазоне углов ±82° для всех направлений значительно превышает 10:1.

Выводы

В ЖК-телевизоре Panasonic VIERA TX-R37LZ85 большое внимание уделено преодолению одного из основных недостатков технологии ЖК — присущей ей некоторой смазанности в передаче движений. Динамическая четкость повышается за счет матрицы с малым временем отклика, синхронизации работы ламп подсветки с частотой кадров и продвинутой функции, воссоздающей промежуточные кадры. Вдобавок к этому фирменная матрица IPS Alpha имеет хорошие цветопередачу и контрастность, и великолепные углы обзора. По совокупности характеристик телевизор получился достаточно универсальным, пригодным как для просмотра ТВ-передач и фильмов от обычного до высокого разрешения, так и для очень динамичных игр.

Достоинства:

  • приятный дизайн;
  • хорошее качество изображения (четкость, контрастность, цветопередача)
  • отличные углы обзора;
  • высокая скорость матрицы и низкая задержка вывода;
  • функция интерполяции промежуточных кадров, повышающая плавность движения в кинофильмах;
  • синхронизация стробирования ламп подсветки с частотой кадров, что повышает четкость движения;
  • отличный аналоговый ТВ-тюнер;
  • хорошее качество встроенных динамиков;
  • много разнообразных интерфейсов;
  • просмотр JPG-картинок с SD-карт в высоком разрешении;
  • удобные в использовании пульт и меню;
  • меню на русском языке.

Недостатки:

  • не поддерживается разрешение 1920 на 1080 при VGA-подключении;
  • нет «мониторного» режима отображения.
