Видеокамера JVC GZ-HD7ER


  1. Устройство, органы управления
  2. Функции и характеристики
  3. Фото-видеосъемка
  4. Прилагаемое программное обеспечение
  5. Тестирование в Imatest

1. Устройство, органы управления

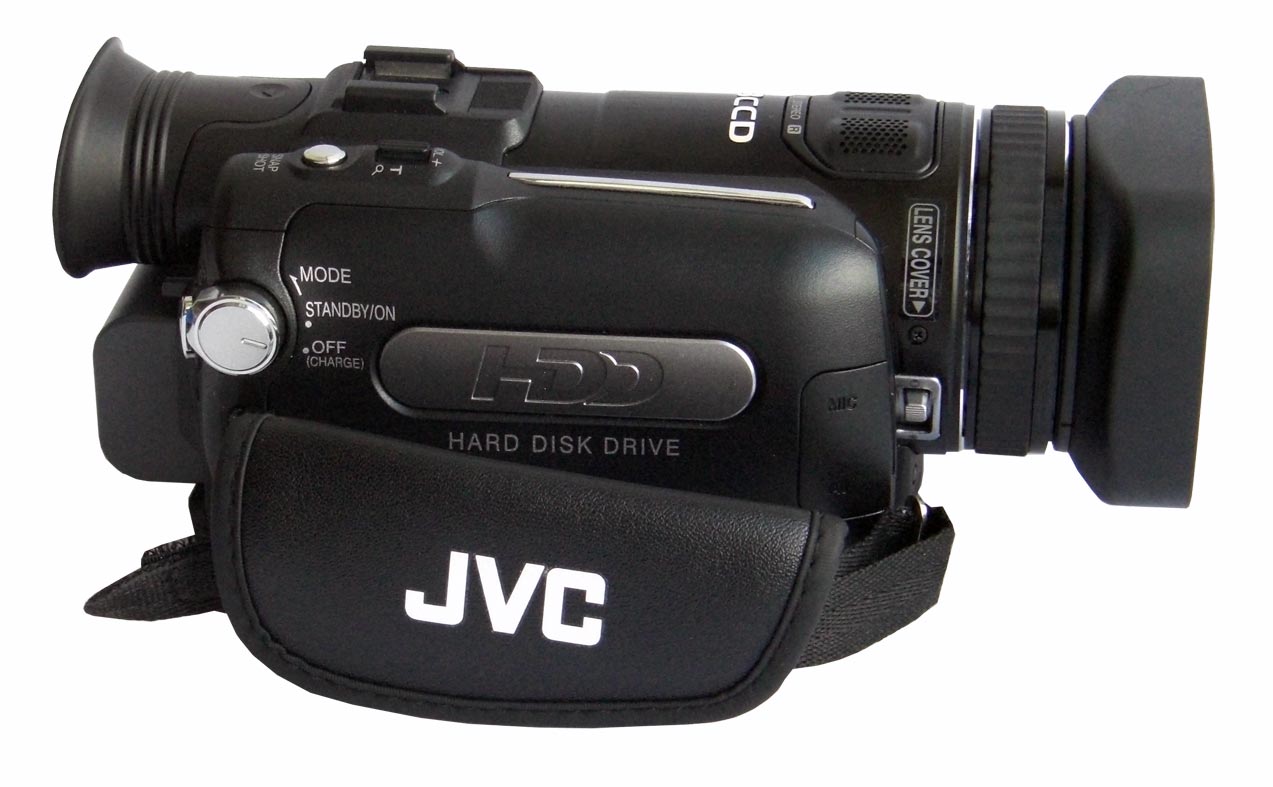

О комплектации данного аппарата лучше узнать, заглянув на сайт компаний, торгующих этой техникой. На тестирование была предоставлена видеокамера без какой-либо официальной заводской упаковки, да к тому же имеющая на "борту" серийный номер 00000010 — а это о многом говорит. Вместе с камерой находились два аккумулятора разной емкости, чего никогда не бывает в стандартных случаях.

Микрофонный 2,5 мм-вход и AV-выход - под пластмассовой крышкой, расположенной на передней части корпуса.

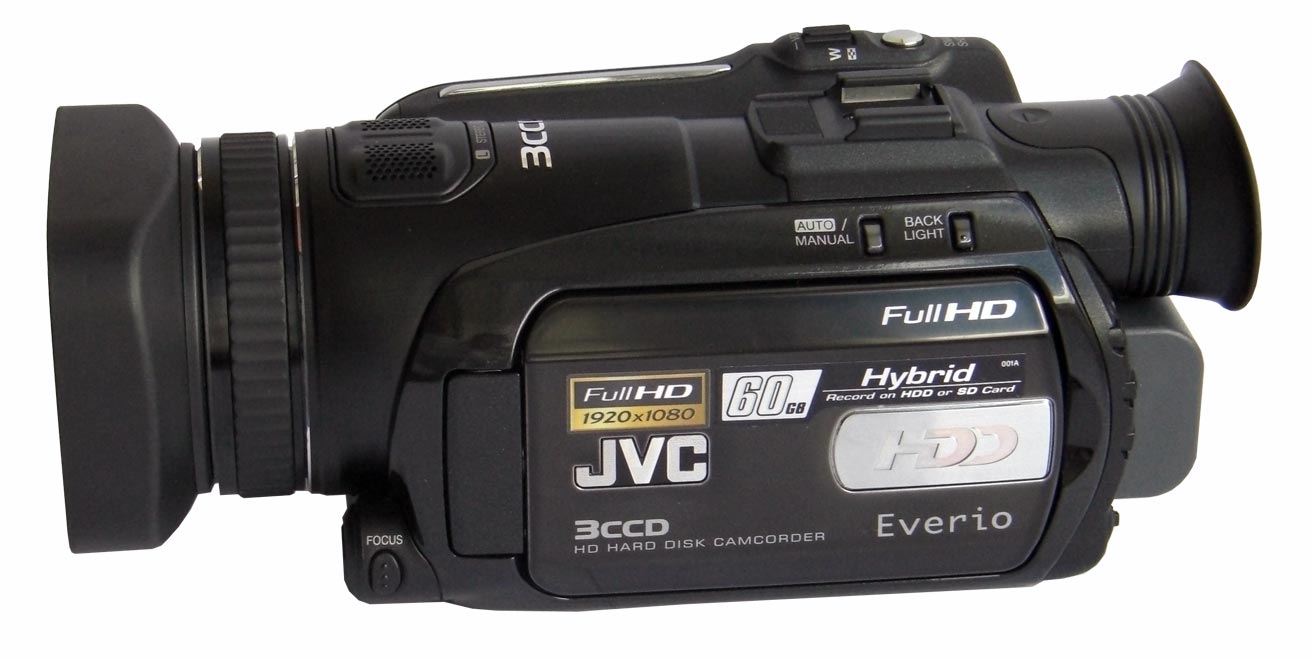

Но первое, что может привлечь внимание каждого потенциального покупателя — это, конечно, различные, характеризующие аппарат, наклейки. FullHD и 3CCD — здесь ключевые буквосочетания. Действительно, перед нами аппарат, снимающий видео в полном (как многие говорят — "честном") высоком разрешении, 1920 x 1080. При этом видеокамера обладает дополнительными достоинствами: три матрицы, оптический стабилизатор, возможность съемки как в FullHD, так и в более привычном (1440 x 1080) разрешении. Наконец, емкость встроенного жесткого диска не оставит равнодушным любителя поснимать - 60 Гб хватит более чем на четыре часа видео, снятого в максимальном разрешении. Если (вдруг) оператору-любителю не хватит места на жестком диске, то в его распоряжении еще и слот для SD/SDHC карты памяти — камера может использовать в качестве носителя видео не только свой жесткий диск, но и эту карту.

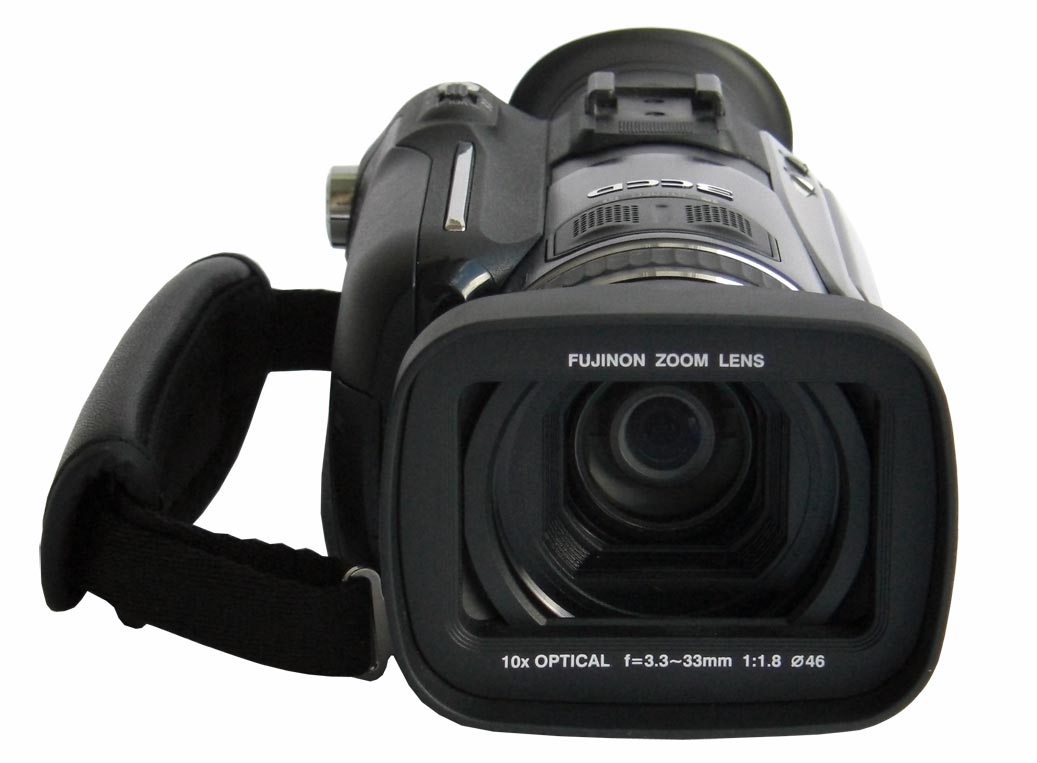

Отстегивающаяся бленда выполнена из ударопрочного пластика, а объектив имеет защитные шторки, которые открываются вручную, с помощью рычажка, находящегося сбоку объектива.

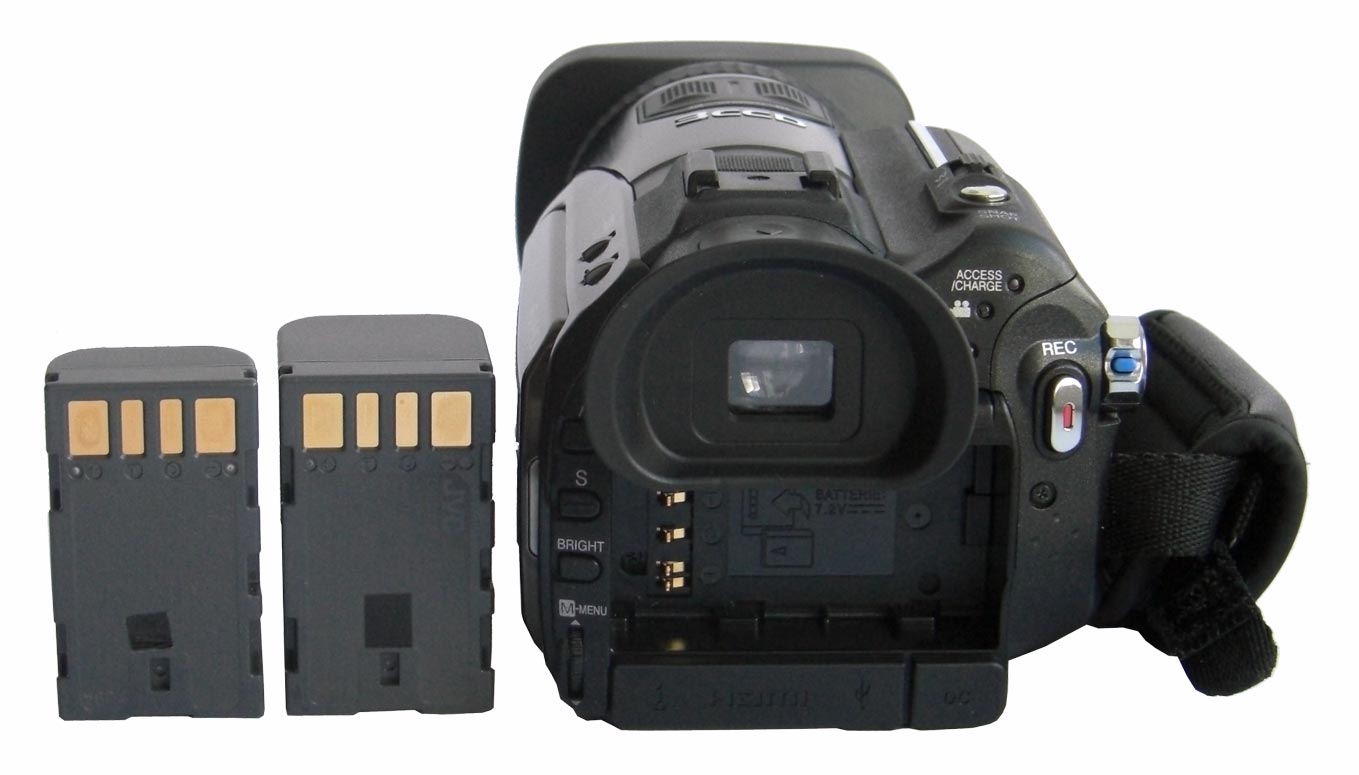

Аккумулятор утоплен в корпус аппарата на полтора сантиметра, что позволяет работать с видоискателем, даже не выдвигая последнего (в случае, если используется аккумулятор малой емкости).

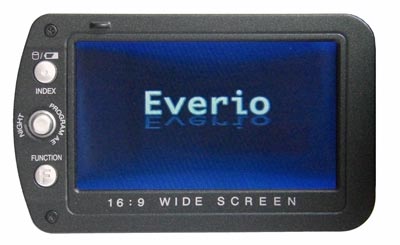

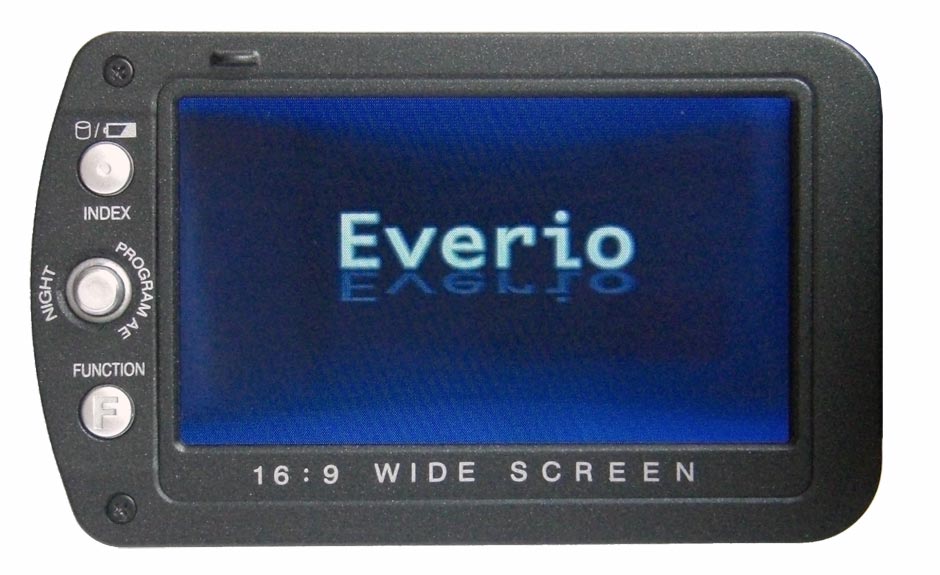

Глянцевый 2,8" широкоэкранный (207000 пикселей) ЖК-монитор имеет яркость, достаточную для ведения съемки при дневном свете. Но, конечно, не при ярком солнечном — тут без видоискателя не обойтись. Слева от экрана расположены: кнопка INDEX, при нажатии которой на экране отображается информация о количестве свободного места на жестком диске, и текущий уровень заряда батареи. Под кнопкой INDEX находится пятипозиционный рычажок, с помощью которого производится навигация по меню. Этот же рычажок во время съемки позволяет получить быстрый доступ к таким функциям, как ночная съемка, или выбрать нужный режим: Сумерки, Прожектор, Снег или Спорт. Нижняя кнопка FUNCTION содержит небольшое меню, где можно быстро выбрать предустановки баланса белого, включить/отключить отображение "зебры" (70 и 100%), и, наконец, задействовать один из представленных здесь эффектов: сепия, черно-белая съемка, классический фильм, или строб.

О таких эффектах новичку следует знать одно: забудьте о существовании этих функций, из цветного фильма вы всегда сможете сделать черно-белый, но обратная операция — из черно-белого в цветное — невозможна.

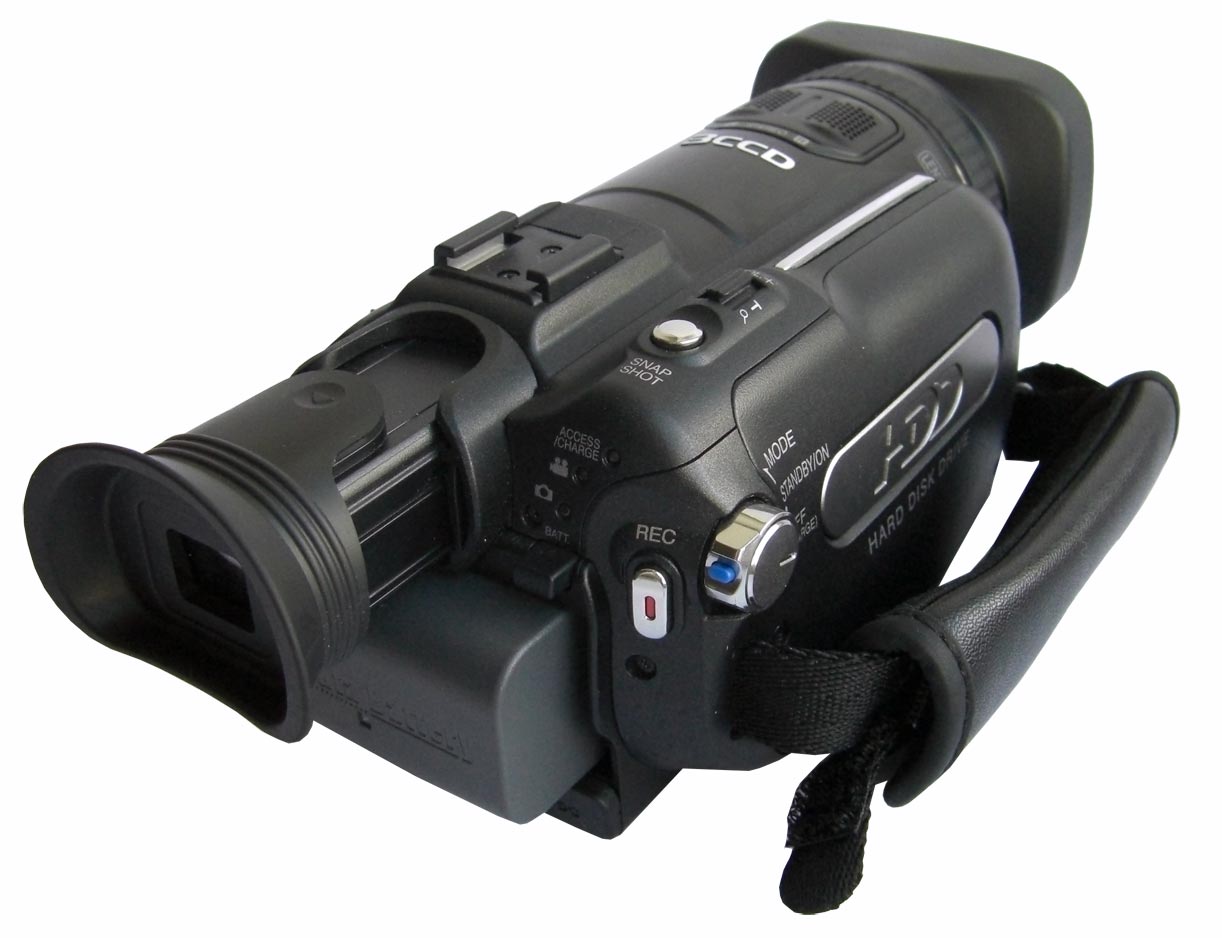

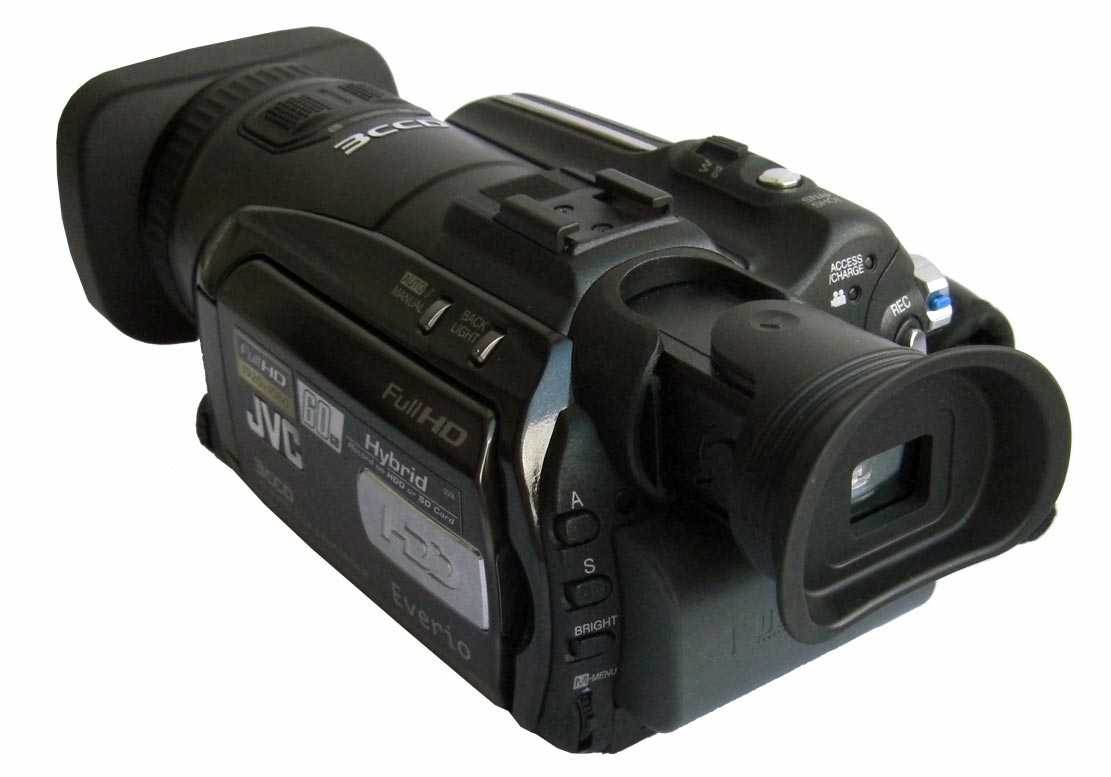

Видоискатель выдвигается на два сантиметра — этого более чем достаточно для комфортной работы даже при использовании аккумулятора большой емкости. Есть небольшое неудобство: видоискатель лишь выдвигается, но не отклоняется вверх ни на градус, что отчетливо видно на фотографии.

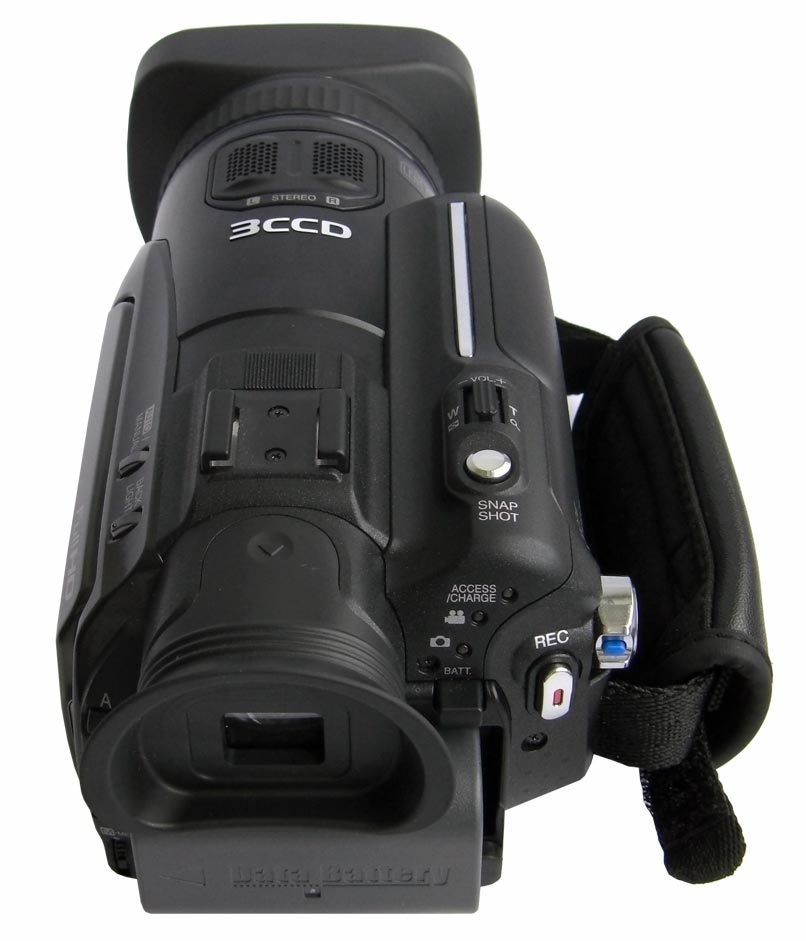

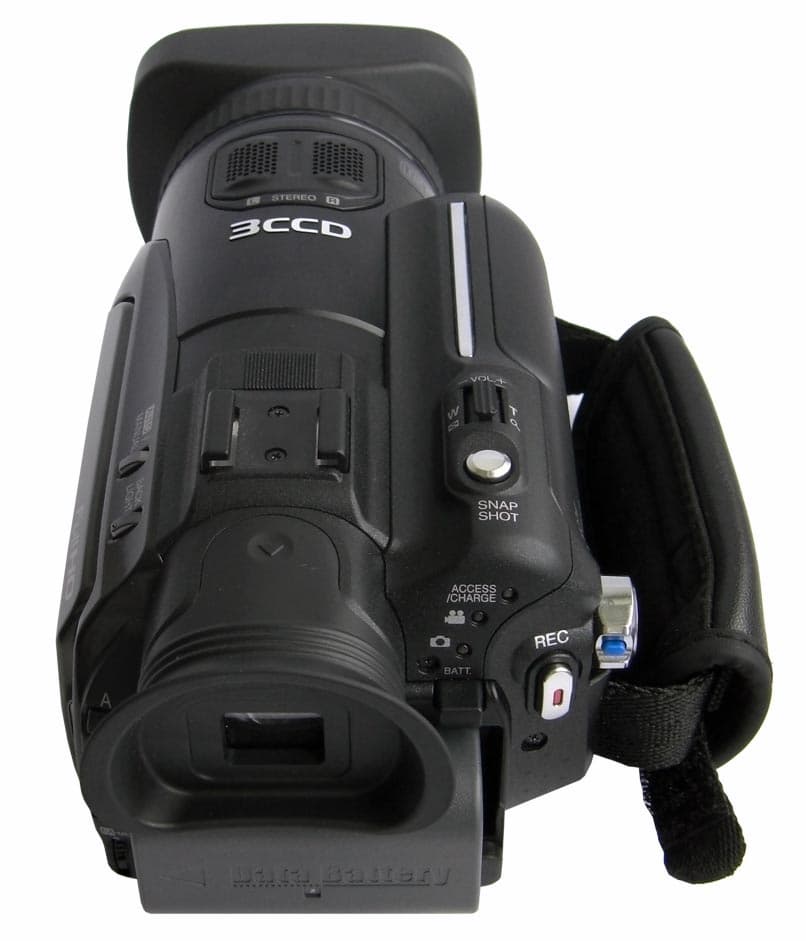

Сразу за видоискателем расположена площадка для крепления накамерного света или внешнего микрофона, размеры и конструкция площадки стандартны для всех фото-видеоустройств. Рычажок зума имеет малый ход и легко поддается наклону. Расположенная рядом с ним кнопка SNAP SHOT, как водится, делает фотоснимок. Три светодиода на задней стенке камеры отображают процесс зарядки/обращения к жесткому диску и активность видео/фоторежима. Эти режимы переключаются качающимся колесиком, фиксирующимся маленьким стопором синего цвета. Держать камеру в руке очень удобно, при этом кнопка REC находится точно под большим пальцем. Правда, с непривычки эту кнопку легко перепутать с расположенной чуть левее кнопкой BATT, освобождающей аккумулятор из захватов. Но бояться нечего, батарея не выпадет самостоятельно: чтобы ее вынуть, требуется вторая рука и небольшое усилие.

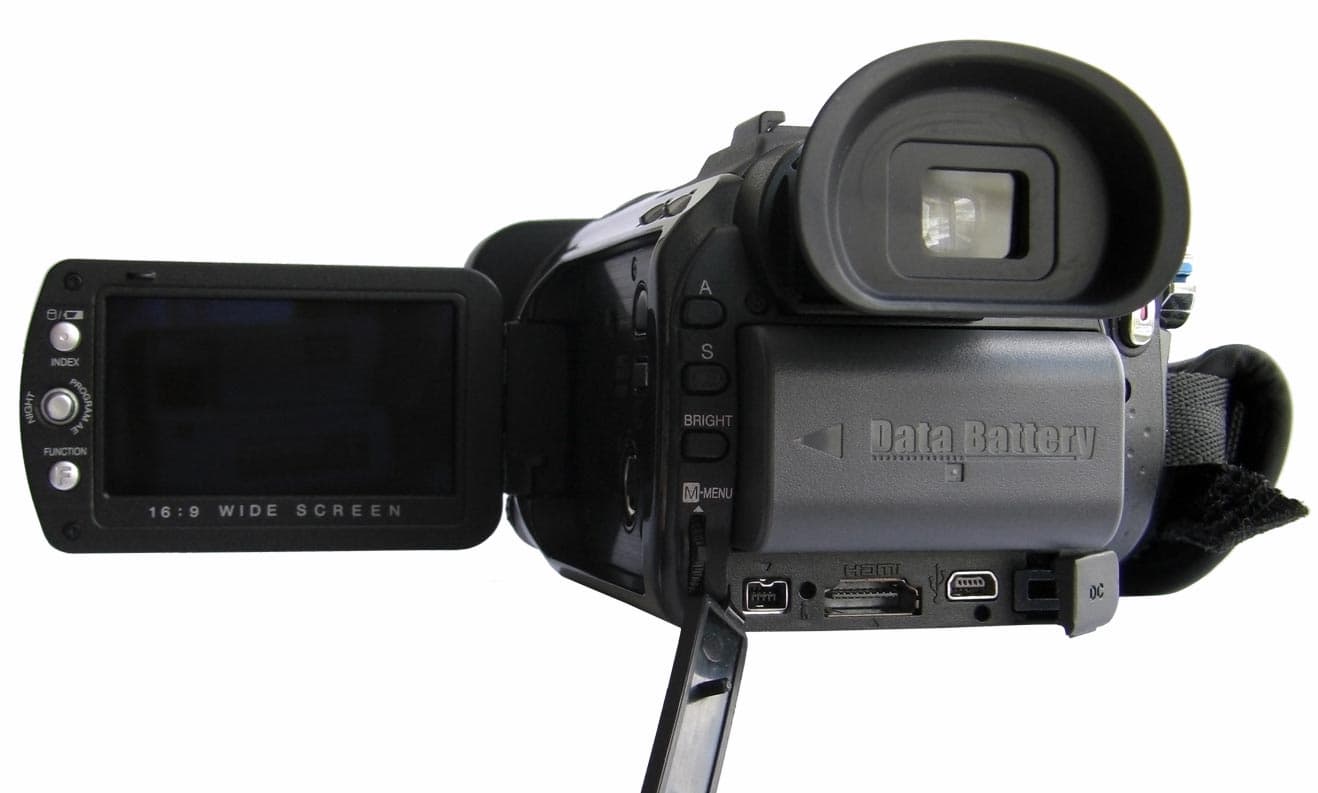

Кнопки, расположенные вертикально на задней стенке аппарата слева от видоискателя, помогают получить мгновенный доступ к настройке диафрагмы (кнопка А) и скорости затвора (кнопка S). Кнопка BRIGTH включает быструю настройку освещенности сцены, а регулировка всех перечисленных параметров производится качающимся вверх/вниз колесиком, утопленным в корпус и находящимся под этим рядом кнопок.

Под аккумулятором находятся две пластмассовые крышки на резиновых ножках, под ними скрываются: порт IEEE 1394 (который используется для перезаписи видео с камеры на DVD-рекордер), DHMI-выход, порт USB 2.0 и слот для подключения питания.

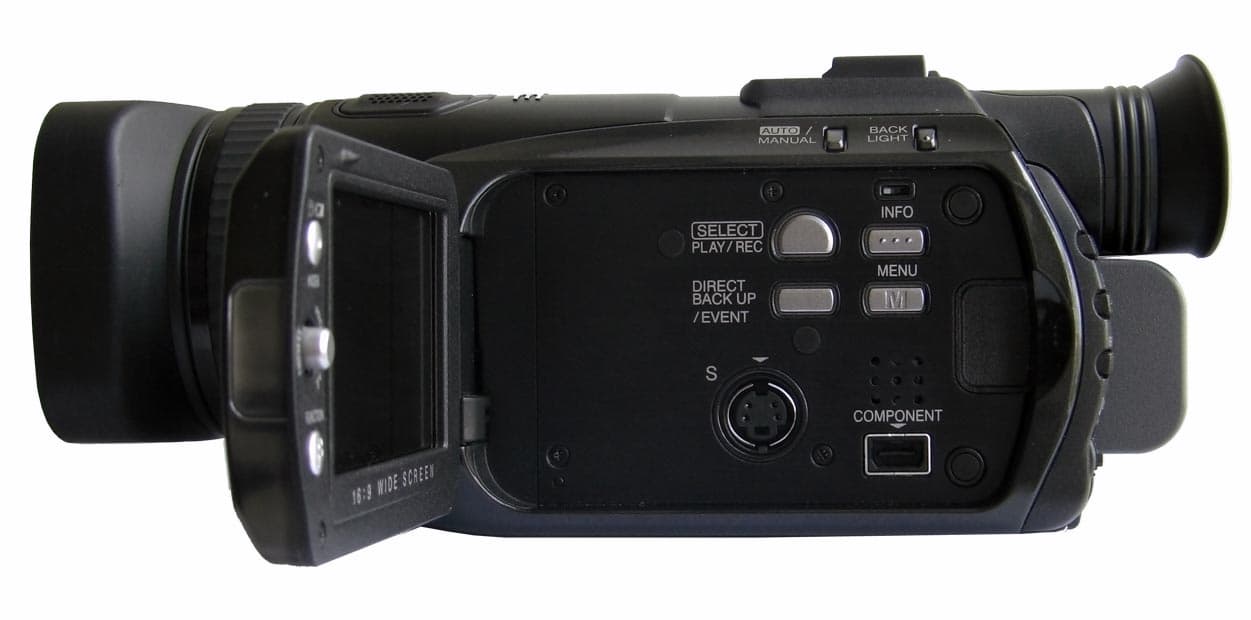

Над экраном находятся две кнопки: AUTO/MANUAL и BACK LIGHT. Первая переключает режимы работы камеры из автоматического в ручной и обратно, а второй кнопкой активируется режим, без которого немыслима съемка против света.

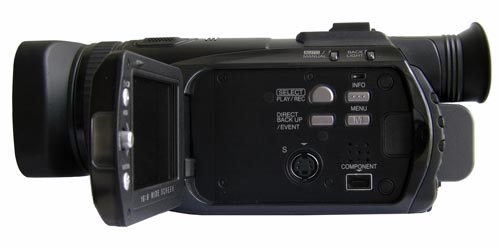

Под ЖК-экраном в два ряда расположены кнопки SELECT PLAY/REC (перевод камеры из режима съемки в режим проигрывания/обратно); INFO (отображение служебной информации о текущем файле/при фоторежиме вывод гистограммы на ЖК-экран); DIRECT BACK UP/EVENT (запуск резервного копирования на ПК/присвоение какого-либо события снимаемому клипу для упрощения последующего поиска — Дети, Отпуск и т.д.); и, наконец, кнопка MENU для вызова на ЖК-экран служебного меню.

Еще ниже расположены: коннектор S-Video, встроенный динамик и компонентный видеовыход. Ничего похожего на кнопку RESET для принудительной перезагрузки микропрограммы (у данного аппарата эта кнопка отсутствует, сброс настроек производится из меню).

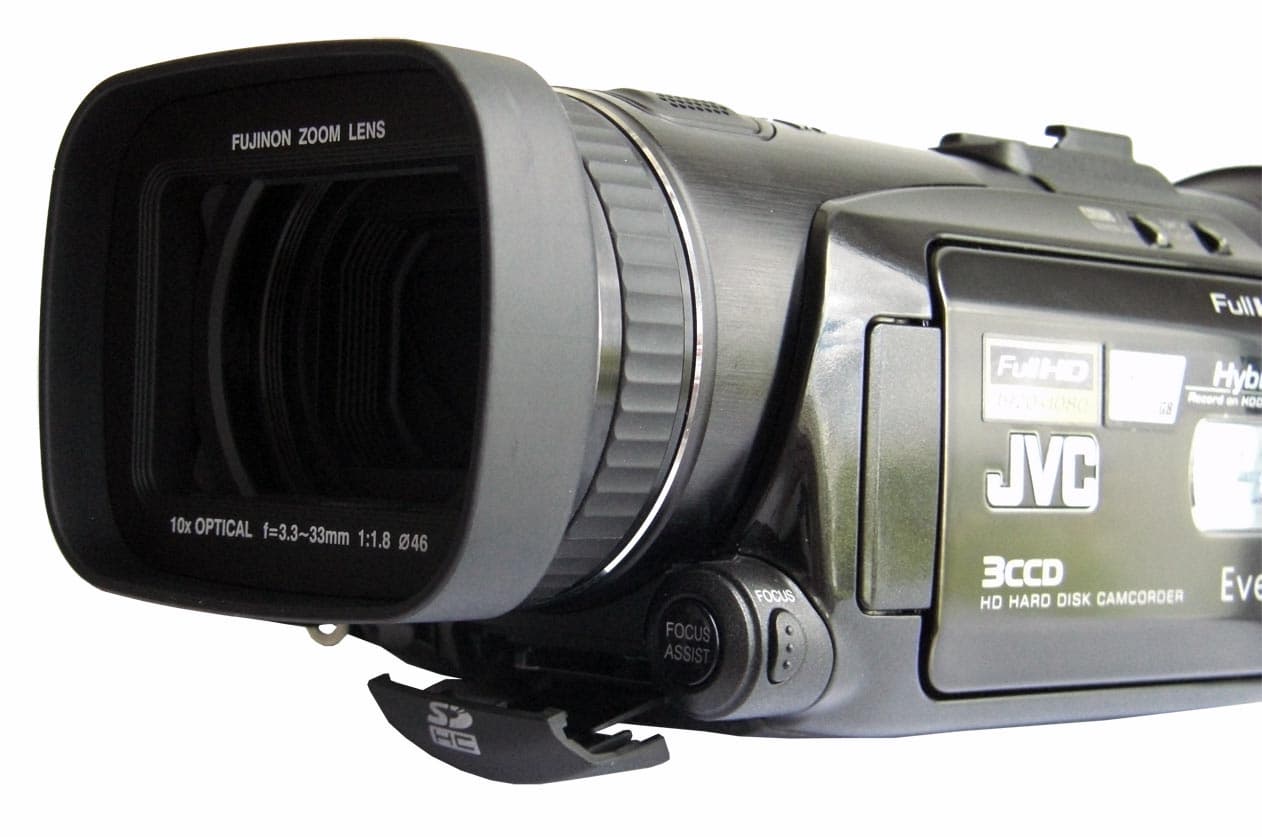

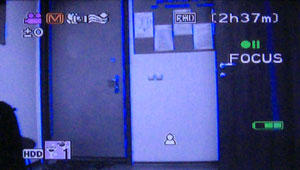

Сбоку от объектива находится кнопка FOCUS, активирующая режим ручного фокуса. Большая кнопка FOCUS ASSIST включает оконтуривание синим цветом объектов, находящихся в фокусе. Данная информация не записывается, а лишь отображается на ЖК-экране.

Под объективом находится выдвигающаяся заглушка со слотом для SD/SDHC карт памяти. Прорезиненное кольцо управления фокусом имеет ширину, вполне достаточную для комфортной работы. Однако при открытом ЖК-экране этим кольцом пользоваться не совсем удобно: сказываются малые (читай — бытовые) габариты камеры.

Довершают картину два стереомикрофона, расположенные в верхней части аппарата.

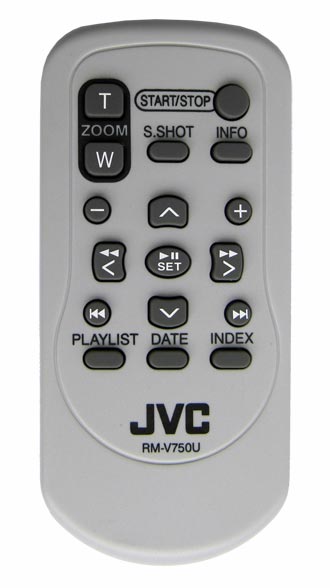

Миниатюрный инфракрасный пульт управления выполнен в серой цветовой гамме, даже кнопка START/STOP имеет такой же цвет, как и у остальных кнопок.

2. Функции и характеристики

Несмотря на то, что камера снимает в разрешении 1920 х 1080, ее чувствительность по-прежнему остается высокой (далее будет приведен пример съемки в полутьме). Достигается это за счет использования технологии Pixel Shift, когда одна из трех матриц физически сдвигается относительно двух остальных на расстояние в половину пиксела (данную технологию подробно описал Алексей Попов в одной из своих статей).

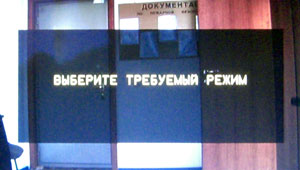

При включении, аппарат три-четыре секунды инициализируется и приветствует пользователя следующей просьбой:

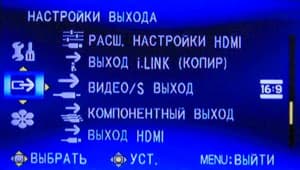

Многоязыковое меню содержит массу настроек, регулировке поддаются практически все мало-мальски значимые параметры.

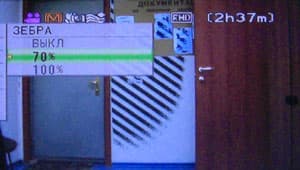

Любимая опытными пользователями "зебра" имеет настройку чувствительности: от 70 до 100%.

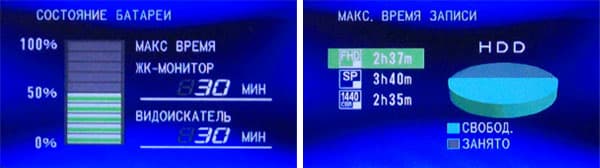

Информация о состоянии батареи и о свободном месте на диске выведена в удобной и понятной форме.

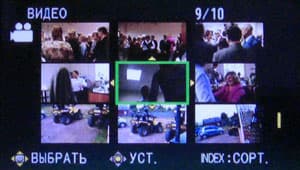

Просмотр и поиск видеоархива осуществляется при помощи удобного браузера,

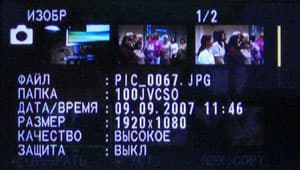

при этом у пользователя есть возможность увидеть подробное описание характеристик каждого в отдельности файла:

Краткие технические характеристики видеокамеры:

Параметр Значение
ПЗС
3 CCD матрицы 1/5"
Кол-во пикселей матрицы
570 000 х3
Кол-во эффективных пикселей
530 000 х3
Объектив
Суперпросветленный FUJINON с оптическим увеличением 10х, фокусное расстояние 3,3 — 33,0, диафрагма F1,8-F1,9, диаметр фильтра 46,0 мм
Стабилизатор
Оптический
Формат записи: видео
SD-VIDEO High Definition, MPEG-2-TS:
FHD (1920x1080i, 26,6 Мб/с)
SP (1440x1080i, 19 Мб/с)
1440CBR (1440x1080i, 27 Мб/с)
Формат записи: аудио
MPEG-1 Layer2
Формат записи: фото
JPG:
4:3 — 1440x1080 / 1024x768 / 640x480
16:9 — 1920x1080
Носитель для хранения данных
Встроенный жесткий диск 1,8" (60 ГБ), карты памяти SD(HC)
Настройки ISO
100, 200, 400
Другие опции
брекетинг экспозиции, "Зебра", приоритет выдержки, приоритет диафрагмы
Потебляемая мощность
6,7 Вт
Вес
665 г без батареи

3. Фото-видеосъемка

Первым вопросом при съемке был: а где стабилизатор изображения? Если он и есть, то работа его не отражается на результатах съемки. Вполне допускаем, что злую роль тут сыграл тот самый серийный номер аппарата, все-таки данный экземпляр камеры явно не предназначен для продажи, и может содержать какие-то недоделки. И все же, несмотря на фактическое отсутствие стабилизатора, при съемке с рук изображение не смазывается так, как можно было бы ожидать (возможно, благодаря немалому весу аппарата).

Далее приведены примеры съемки сложных для видеокамер сцен — водной глади и ночного города. Все съемки производились в автоматическом режиме, а стоп-кадры взяты с помощью Media Player Classic и сжаты в Photoshop с качеством 60%.

Чувствительность матриц и быстрая работа автофокуса порадовали: уровень "цифрового шума" крайне низок, камера не "мылит" картинку даже при почти полном отсутствии освещения (одна лампочка в 40 Вт):

Динамичные сцены камера "держит" уверенно, а вид на задымленный город получился не совсем четким: автофокусу не за что было ухватиться.

Несмотря на обычно корректную работу автоматического баланса белого, иногда картинка необъяснимым образом "сваливалась" в синеву - часто такое происходило при резком переводе объектива с однотонного объекта (неба) на другой объект (лес, здание).

При попытке задействовать карту памяти в качестве носителя видео (SD Kingmax 1 Гб) выяснилось следующее: несмотря на то, что в настройках камеры был выставлен режим FullHD, на карту памяти записывалось видео с разрешением 1440 х 1080 и средним битрейтом 20000 Кбит/с. Возможно, аппарат здесь перестраховывается, боясь появления пропуска кадров или других артефактов из-за недостаточной скорости обмена информацией с флэш-картой.

Фотографии, получаемые камерой, по качеству не отличаются от стоп-кадров из видео, чего и следовало ожидать (фото прилагается в неизмененном виде).

JPG, 743 КБ
JPG, 742 КБ

4. Прилагаемое программное обеспечение

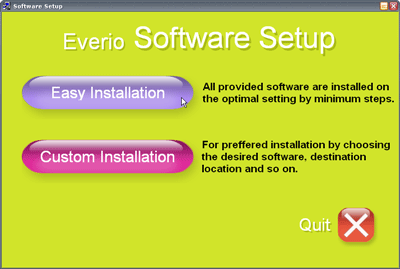

Инсталляция программного обеспечения возможна в двух вариантах: Easy — устанавливаются все входящие в пакет приложения, и Custom — установка с возможностью выбора компонентов.

Процесс инсталляции немного странен: он происходит в фоне, без видимых изменений на экране, и длится довольно долго. Хочется предупредить пользователей: не предпринимайте никаких действий, подождите 10-15 минут, пока не активируется окно с кнопкой Finish.

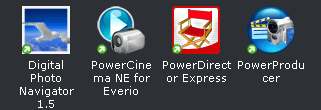

В случае полной установки, в системе поселятся четыре приложения: Digital Photo Navigator, PowerCinema NE for Everio, PowerDirector Express, и PowerProducer.

О программе Digital Photo Navigator мы рассказывали в обзоре HDD-видеокамеры JVC GZ-MG67E, приложения PowerProducer и PowerDirector Express подробно рассмотрены в статье об устройстве захвата AVerMedia DVD EZ Maker USB Plus, а о PowerCinema хочется рассказать подробнее.

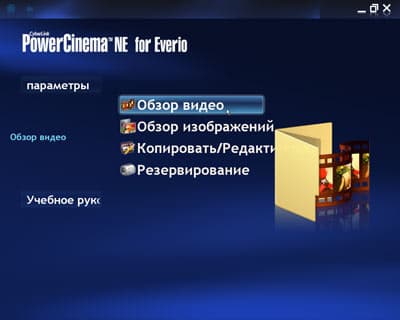

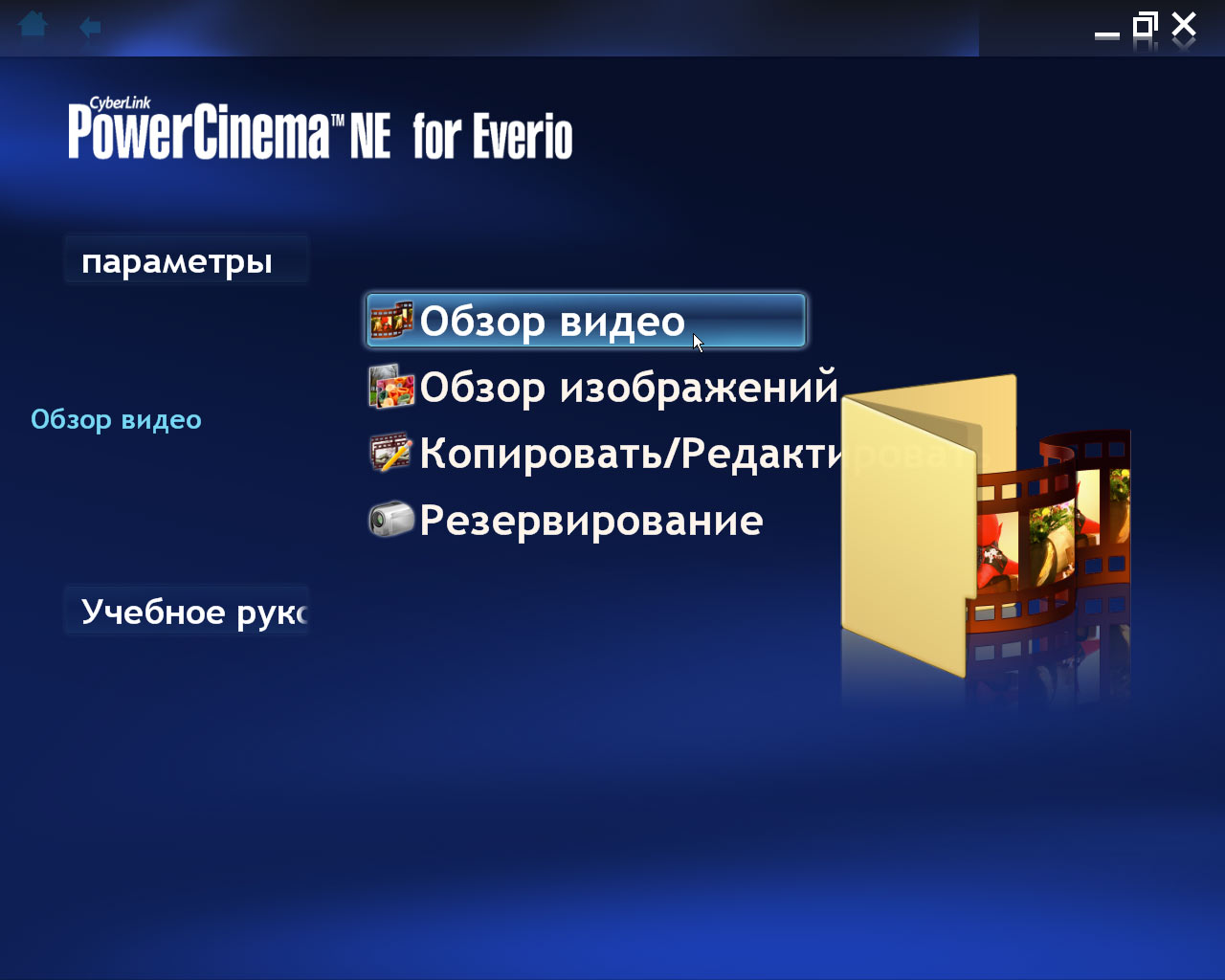

Принципом работы это приложение напоминает Windows Media Center. PowerCinema, так же, как и это известное мультимедийное приложение, может работать как в полноэкранном, так и оконном режимах. Да и оформлено оно похожим образом — полюбуйтесь.

Приятно удивляет, что PowerCinema полностью русифицировано, правда, здесь не обошлось без накладок: некоторые надписи не умещаются в размеры отведенных им элементов интерфейса.

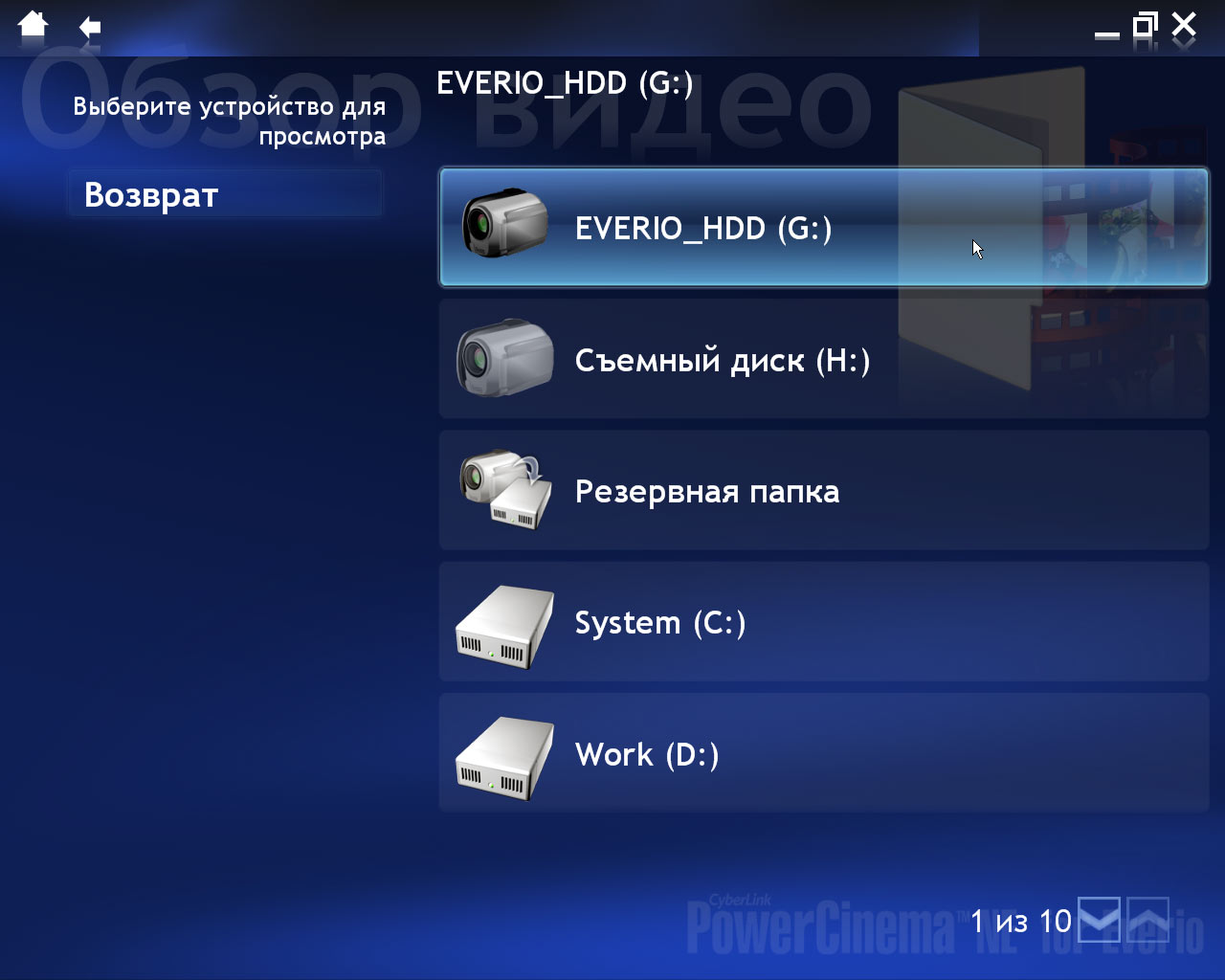

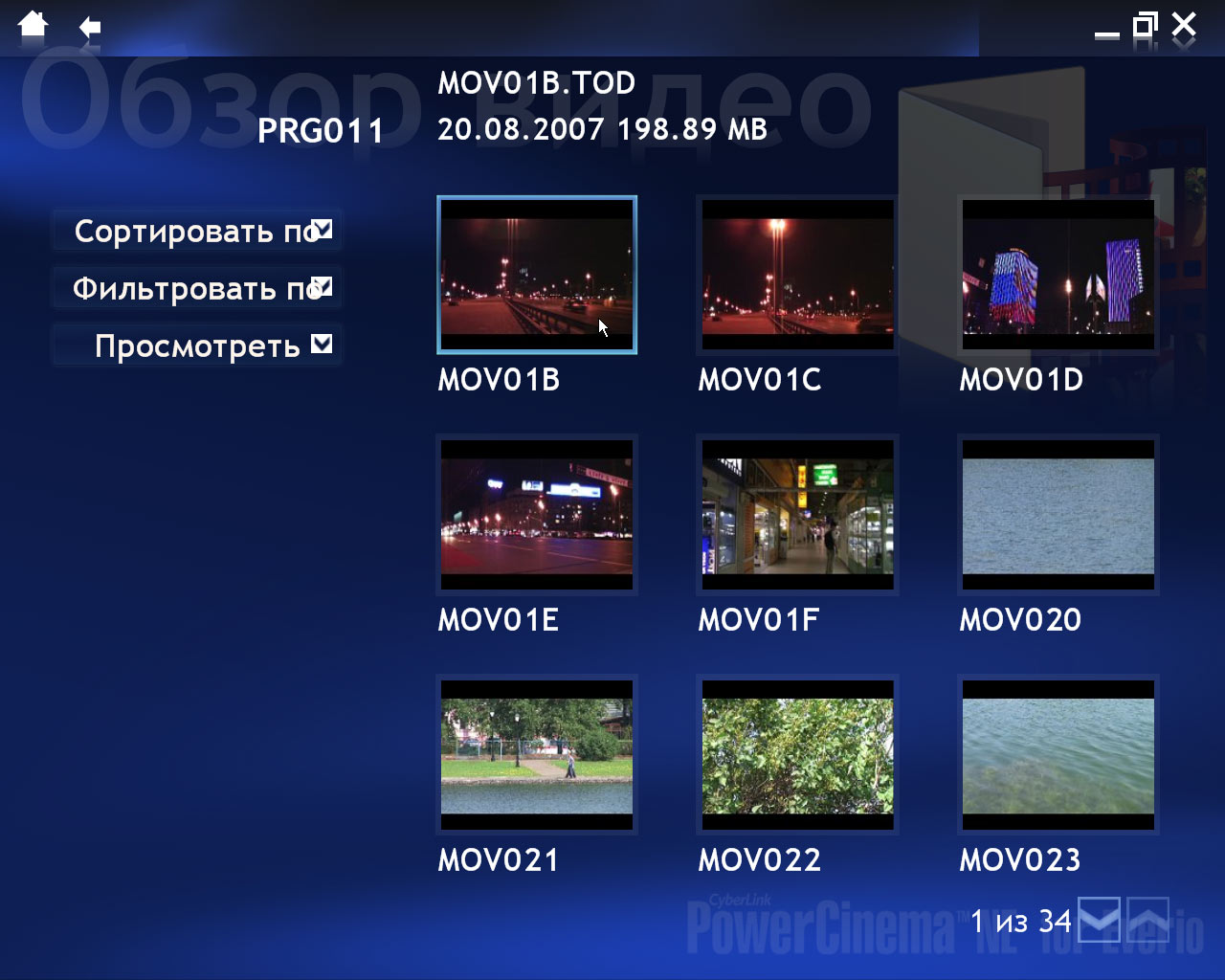

Просмотр видеоматериала производится как с подключенной видеокамеры, так и с жесткого диска ПК либо доступных сетевых дисков. Просмотр ведется и в полноэкранном, и в оконном режимах.

И снова не все однозначно на фронте обработки полученного видео! Ни один видеоредактор не захотел (и не сумел) обработать FullHD видео. Adobe Premiere Pro CS3, Pinnacle Studio 11 Ultimate... Даже MPEG Video Wizard, с которым никогда не было проблем при обработке любых MPEG-2 файлов, тоже вместо картинки "выдал" невразумительную цветную абракадабру, и эта картина наблюдалась как в программном окне просмотра, так и в экспортированном (без перекодирования!) файле.

Лишь SONY Vegas 7.0 без запинки "проглотил" предложенный ему MPEG-2 файл с "честными" 1920 х 1080. Конечно, монтаж такого видео представлял собой сущее мучение даже на довольно мощном ПК.

Нет сомнений, будущее — за HD. Только когда оно наступит?..

5. Тестирование в Imatest

Тестирование проводилось при освещении двумя  лампами накаливания по 40 ватт каждая. Кадры захватывались с помощью программы PowerCinema.

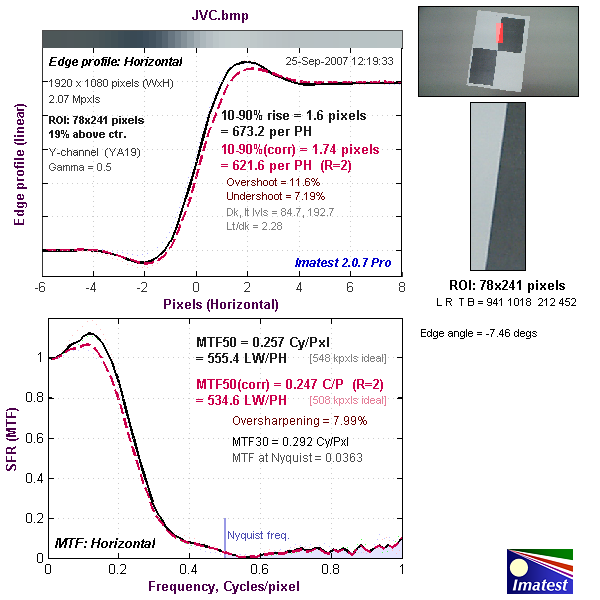

Графики краевого профиля

Верхний график представляет собой краевой профиль, для которого приведено значение 10-90% rise distance в пикселях, а нижний график представляет собой MTF (Modular Transfer Function — функция передачи модуляции), для которой приведен параметр MTF50 в циклах на пиксель. Краевой профиль и MTF камеры показаны черной линией. Красной пунктирной линией обозначен краевой профиль и MTF, которые программа Imatest считает близкими к оптимальным. 10-90% rise distance и MTF50 также являются расчетными величинами Imatest.

Здесь мы видим, что камера имеет чуть завышенную характеристику повышения резкости, хотя при реальной съемке этого незаметно.

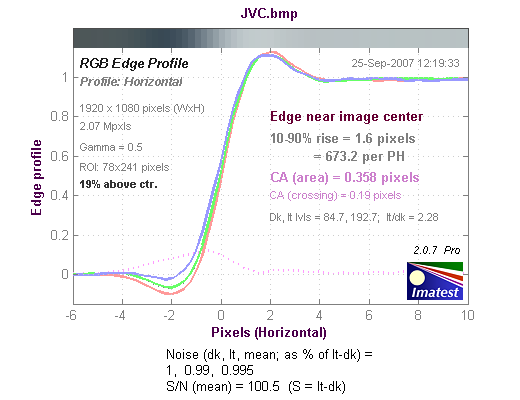

График хроматической аберрации (на самом деле, это тот же краевой профиль, только построенный по каждому цвету в отдельности). При значении параметра CA (area) равным 0-0.5, хроматическая аберрация незаметна.

С хроматической аберрацией у камеры все в порядке, превалирования какого-либо цвета не наблюдается (верхняя градационная линейка).

Цветопередача

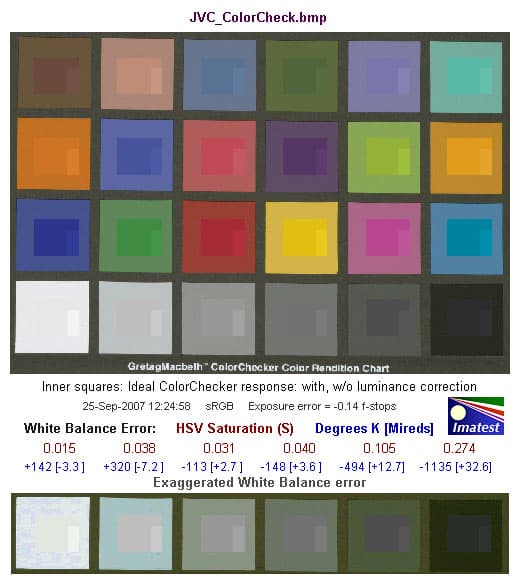

Данная таблица служит для визуальной оценки правильности цветопередачи. Цвет внешнего квадрата представляет собой цвет, полученный с камеры, цвет внутреннего квадрата — цвет данного поля в эталонной таблице, приведенный к цвету, полученному с тестируемой камеры по яркости и контрастности. Если камера не ошиблась в цветопередаче на данном поле, то внутреннего квадрата не должно быть видно. Маленький прямоугольник в правой части внутреннего квадрата представляет собой цвет данного поля эталонной таблицы без преобразований.

Средняя строчка цифр показывает численную оценку ошибки баланса белого в единицах цветового пространства HSV. Так, цифры красного цвета обозначают ошибку по координате S — saturation (насыщенность), цифры синего цвета — в градусах Кельвина [Миредах (Mireds)]. При значении S < 0.02 (речь идет об ошибке по координате S в HSV), ошибка практически незаметна, а при ошибке S > 0.10 она видна, особенно на нейтральных полях большой яркости.
Нижняя линейка — это изображение шести нейтральных полей таблицы, на которых ошибка цветового баланса специально увеличена так, чтобы стать заметной (внешний квадрат), особенно в сравнении с эталонным цветом (внутренние квадраты — с коррекцией на яркость и контрастность без коррекции).

Нижняя линейка — это изображение шести нейтральных полей таблицы, на которых ошибка цветового баланса специально увеличена так, чтобы стать заметной (внешний квадрат), особенно в сравнении с эталонным цветом (внутренние квадраты — с коррекцией на яркость и контрастность без коррекции).

Здесь ошибки баланса белого незначительны для первого поля, а на более темных полях она  увеличивается. При реальной съемке в автоматическом режиме иногда наблюдался незначительный сбой баланса белого.

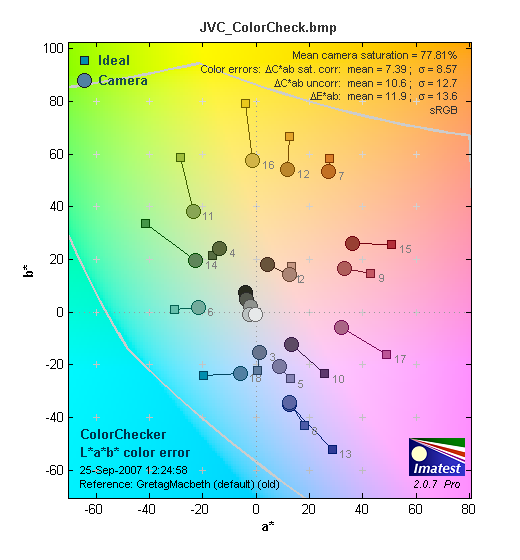

На следующей диаграмме в графической форме представлены отклонения зарегистрированных камерой цветов от идеала в цветовом пространстве CIE LAB. Данная диаграмма отклонения в Lab показывает, какую ошибку дает камера при передаче цвета.

Здесь мы видим небольшое стремление к мягким (более светлым) цветам, хотя при съемке реальных сцен этого не заметно.

Итог подвести нетрудно. Пусть непонятна ситуация с оптическим стабилизатором изображения, несколько смущает работа инсталлятора прилагаемого программного обеспечения — это минусы. Однако эти мелкие недостатки (надеемся, исправимые) становятся незаметными на фоне следующих положительных моментов: рациональное расположение в камере входов/выходов, высокая чувствительность, наличие видоискателя, емкий жесткий диск... Эта видеокамера однозначно заслуживает пристального внимания тех, кто ищет аппарат с прицелом "на будущее".

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)
