Кулеры Thermalright Ultra-120 eXtreme и Ultima-90


В продолжение темы обзоров, посвященных передовым системам охлаждения, сегодня в наш фокус мы помещаем два хай-эндовых кулера от Thermalright — Ultra-120 eXtreme и Ultima-90. Вообще говоря, оба этих продукта вряд ли можно зачислить в разряд горячих новинок, поскольку в модельной линейке бренда они представлены уже достаточно давно и успели набрать приличный эксплуатационный стаж, попутно заработав неплохой репутационный капитал. Однако здесь, в качестве основных потребителей продукции Thermalright, нам фактически приходится подразумевать только энтузиастов из Европы и Америки: к сожалению, ситуация с доступностью кулеров этой торговой марки на отечественном рынке по-прежнему остается очень сложной, что существенно лимитирует их чисто практическую привлекательность для широкого круга российских потребителей.

Тем не менее, ограниченность актуального рыночного предложения никак не отменяет солидный и весьма многообещающий функционал продуктов Thermalright. И далее оставлять их вне зоны нашего пристального внимания — это уже, как ни крути, просто моветон. Посему, давайте пока отложим в сторону нарекания к деятельности отечественных хозяйствующих субъектов и, скрепя сердце, разберемся с техническими качествами сегодняшних хай-эндовых подопытных — Ultra-120 eXtreme и Ultima-90. Итак, приступим!

Ultra-120 eXtreme

Открывает наше обозрение «крепыш» Ultra-120 eXtreme — ярчайший представитель семейства авангардных систем охлаждения экстра-класса, выпестованных инженерами Thermalright. Действительно, по техническим ориентирам кулер вполне соответствует тем громким эпитетам «ultra» и «extreme», что обозначены в его маркетинговом наименовании — «рабочее тело» здесь сформировано насыщенной комбинацией из медного теплосъемника 39х42х5 мм, 6 медных тепловых трубок диаметра 6 мм и крупногабаритной секции алюминиевого оребрения (эффективные размеры 130х64х115 мм), которая образует по-настоящему высокоразвитый термический конструктив.

Пожалуй, главным достижением нашего подопытного является весьма продуктивное объединение, так сказать, в единое целое, сразу двух фактически взаимоисключающих друг друга подходов — экстенсивного и интенсивного. С экстенсивной стороны имеем: мощное оребрение в наборе из 52 пластин толщиной 0,3 мм с общей площадью поверхности теплообмена порядка 7500 см2, а также 6 тепловых трубок, обеспечивающих расширенное термическое покрытие теплосъемника и образующих вместе с оребрением 12 полнокровных элементов теплосброса. То есть, наблюдаем своего рода «типовые» технические решения, явно в духе максимализма — побольше и покруче. :)

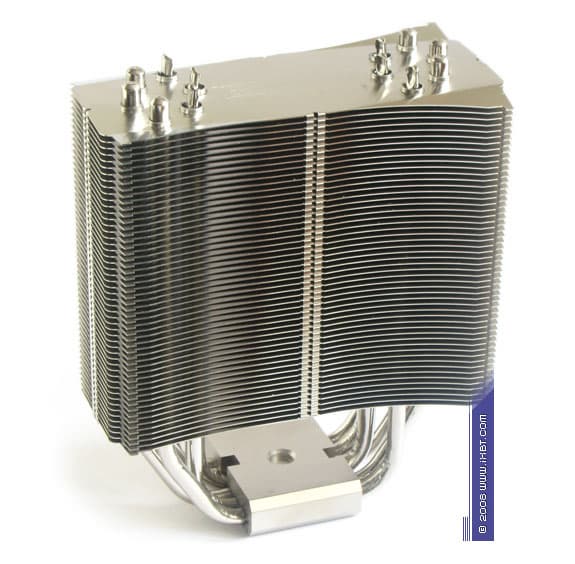

А вот интенсивная ипостась Ultra-120 eXtreme выглядит уже намного интереснее! Прежде всего, отмечаем очень любопытные загибы кромки пластин на периферии оребрения, которые служат направляющими потока, дают небольшой вектор смещения в центральную часть оребрения и способствуют более активному продуву радиатора. Далее, весьма занятным предстает и способ группирования элементов теплосброса — тут они организованы не в ряд по три (стандартная постановка тепловых трубок), а размещены как бы по кругу, не «затеняя» друг друга относительно «разруливания» внутренних потоков и позволяя несколько минимизировать гидравлическое сопротивление оребрения.

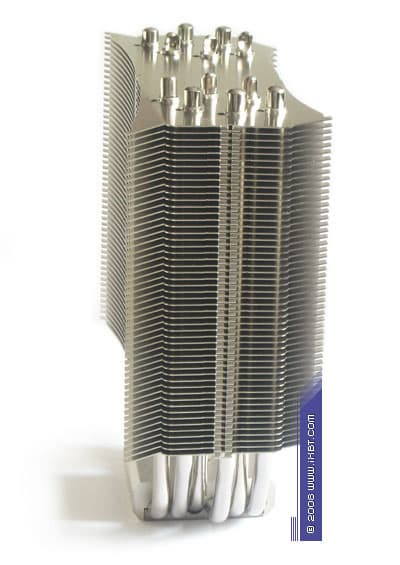

Весьма показательна также и общая геометрия пластин, где техническим бонификатором выступает некоторая вогнутость кромки — это позволяет сузить «проходную зону» в центре оребрения (ширина пластин составляет тут всего 48 мм, против 60 мм на периферии), отчасти скомпенсировав уплотненный межреберный шаг (2 мм), и «отодвинуть» вентилятор от торца радиатора для более внятной генерации потока в центральных областях оребрения и лучшего акустического согласования.

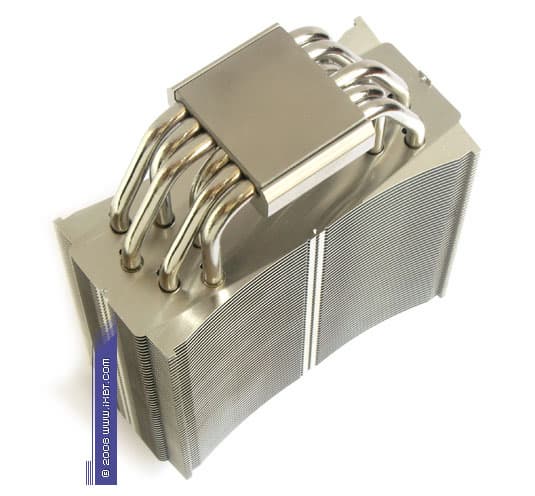

Еще одним немаловажным нюансом в имидже Ultra-120 eXtreme является очень добротное сопряжение тепловых трубок с теплосъемником и оребрением. Как раз именно этим техническим деталям многие кулепроизводители зачастую уделяют далеко не самое пристальное внимание, в особенности касательно сопряжения трубок и оребрения, которое обычно выполняется «насухо» (или с помощью термоклея), без обеспечения должной минимизации контактного термического сопротивления. Наш же подопытный «детскими болезнями» не страдает — все сочленения тепловых трубок обнажают аккуратную, честную пайку, что гарантирует эффективный теплосъем (пара теплосъемник-трубки) и не менее эффективный теплосброс (пара трубки-оребрение). В этой связи не лишним будет отметить примечательный факт — пайка, как единственно верный метод термомеханического контакта, практикуется в продуктах Thermalright перманентно, еще со времен появления первых теплотрубных кулеров для платформы AMD Socket A. Так что, некоторым отдельным брендам уже давно пора перенять позитивный опыт старших товарищей, а не продолжать упорствовать в экономии на технологиях! :)

Если теперь сделать переход из чисто технического поля в плоскость сугубо эксплуатационную, то здесь Ultra-120 eXtreme проявляет себя уже не так слаженно, как хотелось бы. Вообще говоря, к процедуре постановки кулера «на боевое дежурство» особых нареканий у нас нет — он укомплектован вполне разумным мультплатформенным крепежом, обеспечивающим доступную и упрощенную инсталляцию. Действительно, непосредственно к самому радиатору ничего прикручивать не требуется, не нужно обустраивать и какие-то хитроумные крепежные конструкции на материнской плате — по факту, установка Ultra-120 eXtreme ограничивается лишь фиксацией четырех подпружиненных винтов, в паре «специализированная крестовина плюс супинатор» для платформы Intel LGA775, и в паре «специализированная планка плюс референсный супинатор» для платформы AMD Socket AM2. Правда, обязательным рабочим моментом в обоих случаях станет предварительный демонтаж материнской платы из корпуса, но это уже издержки, которых редко удается избежать в эксплуатационных буднях крупногабаритных кулеров тяжелого хай-эндового класса.

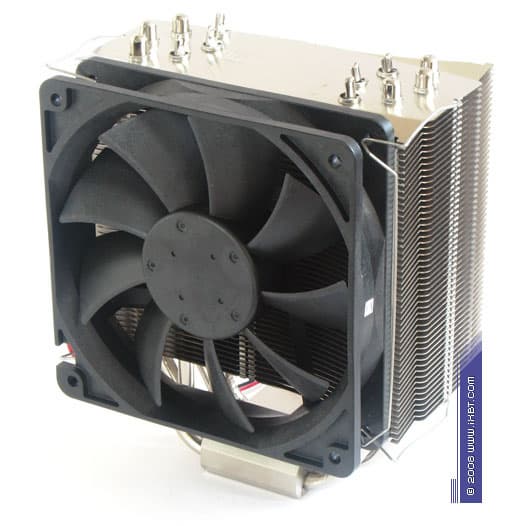

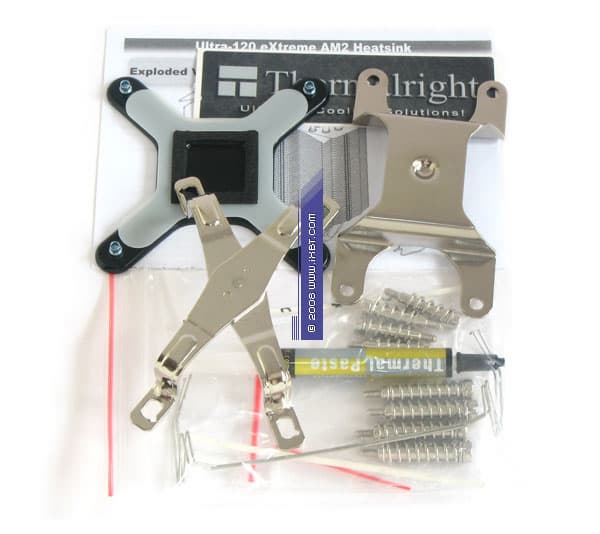

Между тем, потребительский имидж Ultra-120 eXtreme оказывается подпорченным довольно скудной, можно даже сказать, аскетичной комплектацией — штатный вентилятор здесь начисто отсутствует! Понятно, что по большому счету этот кулер позиционируется как «конструктор» — покупатель получает радиатор, а вентилятор далее уже подбирается согласно индивидуальным вкусам и предпочтениям. Но все-таки, принимая во внимание тот ценник, который присущ Ultra-120 eXtreme в рознице, можно легко рассудить, что вентилятор, пусть даже и средненького качества, вряд ли будет обременительным предметом в комплекте. Хотя бы просто для целей первично-тестовой эксплуатации.

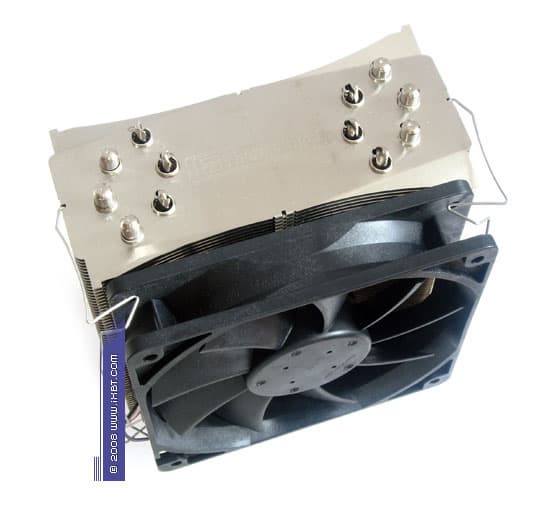

Немного смущает также и процесс монтажа «опционального» вентилятора: конфигурация местных фиксирующих скобок предстает не очень-то удобной в обращении (особенно касательно способа их закрепления на радиаторе), причем даже совместно с комплектными вибродемпфирующими прокладками вентилятор садится неплотно — наличествует некоторый «люфт». Эксплуатационным промахом можно засчитать еще и лимитированное количество этих самых скобок — их тут приложено всего две, строго под один вентилятор. То есть, если не задействовать каких-то дополнительных приспособ, с двухвентиляторными сборками Ultra-120 eXtreme придется вынужденно распрощаться. Ну, и довольно простоватой (для продукта премиум-класса) выглядит штатная термопаста — пусть она и содержится в емком шприце с фирменной наклейкой, ее композиция не выходит за типовые рамки (имеем стандартную кремнийорганическую пасту среднесдельного качества). В итоге, совокупное эксплуатационное содержание нашего подопытного скорее разочаровывает, чем воодушевляет, и бремя вытягивания всех этих аспектов до истинно хай-эндового уровня пользователю придется возложить на свои собственные плечи.

Итак, технические и эксплуатационные особенности топового Ultra-120 eXtreme мы выяснили. Пора ознакомиться с другим участником сегодняшнего дуэта Thermalright — Ultima-90!

Ultima-90

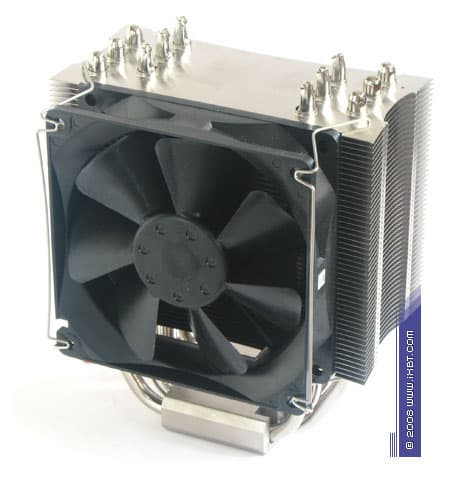

«Малец» Ultima-90, хотя базисно и ориентирован на совместное применение с вентиляторами меньшего типоразмера (92х92 мм), во многом следует общетехническому курсу, проложенному старшим собратом Ultra-120 eXtreme — тут мы вновь отмечаем серьезную комбинацию в составе медного теплосъемника 39х42х5 мм, 6 медных тепловых трубок диаметра 6 мм и габаритно ужатой секции алюминиевого оребрения (эффективные размеры 115х55х90 мм).

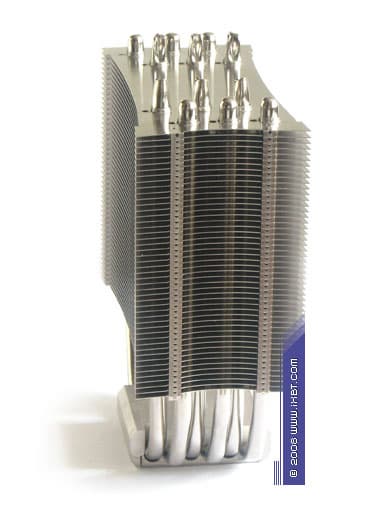

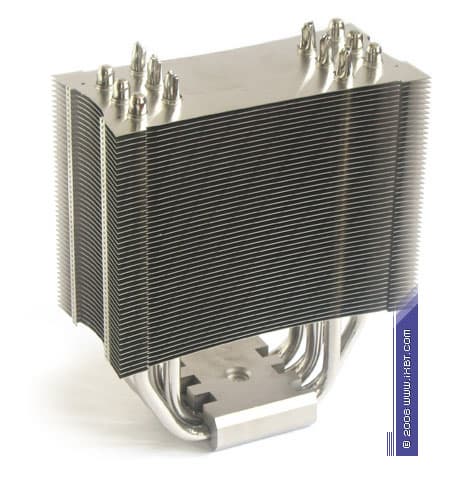

Кое-что перепадает ему и в чисто конфигурационном плане — геометрия пластин оребрения опять выделяется некоторой вогнутостью кромки, способствующей формированию рафинированного потока от набортного вентилятора. Однако этот момент у Ultima-90 все-таки больше косметический, чем реально практический, и, конечно же, не является определяющим. Гораздо большее значение приобретает собственно развитие оребрения, которое характеризуется солидной термической накачкой — имеем секцию в наборе 48 пластин толщиной 0,2 мм с шагом постановки 2 мм и общей площадью поверхности теплообмена порядка 5000 см2. Весьма и весьма недурственно для радиатора компактного конструктива!

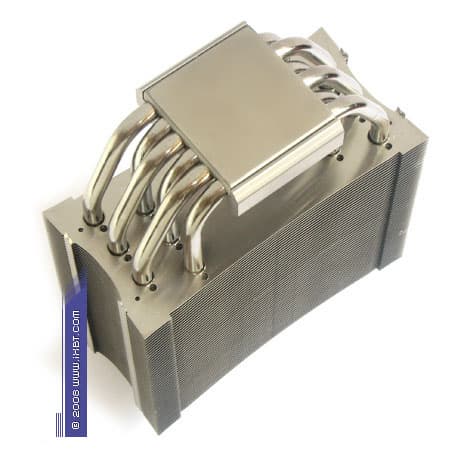

Отдельного внимания заслуживает также и традиционно добротное сопряжение тепловых трубок с теплосъемником и оребрением, свойственное продуктам Thermalright. Учитывая небольшие габариты Ultima-90, сочленение пары «теплосъемник-трубки», и в особенности пары «трубки-оребрение», становится уже по-настоящему важным — протяженность элементов теплосброса здесь не так велика, как у Ultra-120 eXtreme, так что качество термоконтакта может сыграть одну из первых ролей в деле минимизации полного термического сопротивления радиатора. И Ultima-90 нас не подводит — предлагает опрятную пайку, чем обеспечивается интенсивный теплообмен между основными «структурными подразделениями» (теплосъемник, трубки, оребрение) и улучшенные термические показатели.

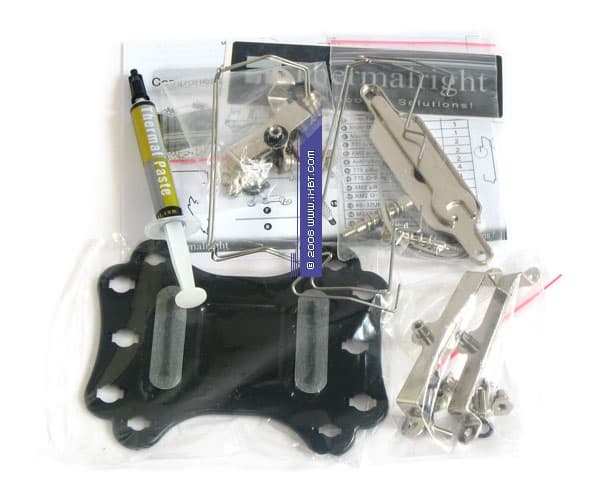

Впрочем, наш подопытный имеет наследственные черты Ultra-120 eXtreme не только в техническом, но и в эксплуатационном базисе. Соответственно, получаем далеко не самую лучшую эксплуатационную поддержку функционала Ultima-90, причем это затрагивает как характерные для старшего собрата места (отсутствующий штатный вентилятор, простенькая термопаста), так и видоизмененный комплект мультплатформенного крепежа. Который, «благодаря» заточенности под двухвинтовую фиксацию кулера в сокете, требует установки специализированных крепежных скоб на материнской плате и оказывается более трудоемким, чем крепеж Ultra-120 eXtreme.

В результате, общетехническая картина Ultima-90 вновь не лишена недостатков: с одной стороны, наблюдаем продуманный, хорошо отлаженный термический конструктив, но вот с другой стороны по-прежнему отмечаем слаборазвитую комплектацию и усложненный крепеж. Похоже, ребятам из Thermalright еще есть над чем поработать в части эксплуатационных нюансов своих продуктов!

Что ж, с особенностями кулеров Thermalright Ultra-120 eXtreme и Ultima-90, обозначенных в повестке дня, мы разобрались. Переходим к самому главному аспекту исследования — итоговой результативности сегодняшних подопытных!

Результаты тестовых испытаний (одновентиляторные сборки)

Для понимания сути вопроса настоятельно рекомендуем перед просмотром листинга результатов обратиться к положениям нашей новой методики тестирования систем охлаждения премиум-класса.

Посмотрим для начала, как наш подопытный Ultra-120 eXtreme, будучи приправленным вентиляторами Noctua NF-P12 и Minebea 12cm Low, проявляет себя в максимально обесшумленном рабочем режиме (условно бесшумный домен, опорный показатель 23 дБА).

Диаграмма 1. Температурные показатели (температура процессорного ядра, условно бесшумный домен)



Диаграмма 2. Термическое сопротивление (условно бесшумный домен)

Как видим, результативность двух вариантов тихоходных конфигураций Ultra-120 eXtreme (в паре с вентиляторами Noctua 700 об/мин и Minebea 500 об/мин) получается вполне уважительной для антуража с довольно-таки дефицитным продувом радиатора. Тем не менее, имеет место некоторое отставание от штатной сборки Noctua NH-U12P (700 об/мин): гидравлическое сопротивление радиатора у Ultra-120 eXtreme, судя по всему, немаленькое, преодолеть его лимитированному потоку не так-то просто! Что, несмотря на оптимизированный термический конструктив, как раз и оборачивается снижением эффективности.

Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлены несколько кулеров среднего класса — Cooler Master Hyper TX2, GlacialTech Igloo 5750 PWM и Scythe Mine Rev. B.

Диаграмма 3. Температурные показатели (температура процессорного ядра, малошумный домен)



Диаграмма 4. Термическое сопротивление (малошумный домен)

А вот здесь Ultra-120 eXtreme уже полностью реабилитирует себя, разделяя пальму первенства со штатной сборкой Noctua NH-U12P (900 об/мин) и опережая серьезнейших соперников в лице кулеров Zerotherm Nirvana NV120 и Scythe Mugen. Довольно неплохо в этом ряду выступает также и малец Ultima-90, но его подводит шумная крыльчатка референсного вентилятора Scythe Minebea 9cm High (которому на скорости 800 об/мин следовало бы участвовать в условно бесшумном домене, вместо малошумного).

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31 дБА).

Диаграмма 5. Температурные показатели (температура процессорного ядра, эргономичный домен)



Диаграмма 6. Термическое сопротивление (эргономичный домен)

Что ж, в отслеживаемом нами соперничестве двух сильнейших атлетов Noctua NH-U12P и Thermalright Ultra-120 eXtreme наступает вполне закономерная развязка — преимущество переходит на сторону Ultra-120 eXtreme! Оптимизированная термическая конфигурация отыгрывает свое, и кулер демонстрирует должную интенсификацию теплообмена, совмещая ее с рекордным соотношением эффективность-шум. Интересно, что компактный Ultima-90 также не упускает шанса отличиться на термическом поле — при поддержке убыстренного вентилятора он существенно улучшает свою эффективность, сравниваясь в счете с равношумными Zerotherm Nirvana NV120 и Scythe Mugen. Примечательный результат!

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), диаграмму температурных показателей околосокетных индуктивных элементов (малошумный домен), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 7. Температурные показатели (температура процессорного ядра, штатные/эталонные режимы)



Диаграмма 8. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 9. Температурные показатели (температура околосокетных компонентов)



Диаграмма 10. Рейтинг «Соотношение эффективность/шум»


Результаты тестовых испытаний (двухвентиляторные сборки)

Теперь пора обратиться к рассмотрению наших подопытных в составе двухвентиляторных сборок, где в качестве тестовых объектов сегодня выступают две спаренные конфигурации Ultra-120 eXtreme (вентиляторы Noctua и Minebea) и одна конфигурация Ultima-90 (сборка с референсными вентиляторами Minebea).

Диаграмма 11. Температурные показатели (температура процессорного ядра, вентиляторы Noctua)



Диаграмма 12. Шумовые характеристики (вентиляторы Noctua)

Как было нетрудно предположить, картина во многом похожа на ту, что мы недавно наблюдали при исследовании двухвентиляторных сборок кулера Noctua NH-U12P. Наиболее интересной вновь оказывается самая тихоходная пара (600 об/мин) — при незначительном ухудшении шумового фона имеем значимый рост эффективности, что может стать подспорьем в условиях дефицитной корпусной вентиляции. Однако по-хорошему, практически тех же самых показателей, причем с сохранением приемлемого шума, можно достичь простым ступенчатым подъемом оборотов в одновентиляторной конфигурации. Так что, в случае с вентиляторами Noctua комбинированные сборки Ultra-120 eXtreme нам представляются нецелесообразными. Единственный примечательный момент — характер шума таких сборок, в отличие от Noctua NH-U12P, оказывается вполне эргономичным даже на относительно высоких оборотах (1300 об/мин), без каких-либо тональных призвуков.

Далее в нашем листинге фигурирует еще один спаренный вариант Ultra-120 eXtreme — сборка с эталонными вентиляторами Minebea.

Диаграмма 13. Температурные показатели (температура процессорного ядра, вентиляторы Minebea)



Диаграмма 14. Шумовые характеристики (вентиляторы Minebea)

В общем и целом, ситуация еще более показательная! Да, усиление эффективности налицо. Однако в ракурсе шумовых характеристик отдельные варианты применения двух вентиляторов не только не улучшают, но даже ухудшают общий баланс показателей — так, спаренная конфигурация (500 об/мин), как видим, проигрывает одиночному равношумному вентилятору (700 об/мин)! Похоже, спецы Thermalright были правы по части прохладного отношения к двухвентиляторным ипостасям Ultra-120 eXtreme — их целесообразность далеко не очевидна, и в техническом антураже, когда для эффективной продувки местного радиатора вполне хватает одного среднеоборотистого вентилятора, заостряться на этом не следует. Тем не менее, интрига в спаренной установке вентиляторов Minebea все-таки остается — на максимальных оборотах (1900 об/мин) температурные показатели не стопорятся, а продолжают снижаться. То есть, по-прежнему остается некий «запас» (который, вероятно, дополнительно стимулируется загибами пластин, затягивающими и вытягивающими поток). И если пользователя не страшит шум, то эксперимент с парным применением высокооборотистых и высоконапорных вентиляторов (скажем, что-то из спектра продуктов Delta типоразмера 120х120х38 мм) может оказаться весьма продуктивным! :)

Наконец, в завершение этого раздела, посмотрим спаренный вариант Ultima-90 в сборке с референсными вентиляторами Minebea 9cm High.

Диаграмма 15. Температурные показатели (температура процессорного ядра, вентиляторы Minebea 9cm)



Диаграмма 16. Шумовые характеристики (вентиляторы Minebea 9cm)

Опять же, довольно-таки противоречивая картина — наблюдаем усиление эффективности, сопряженное с закономерным ростом шумовых показателей. Тем не менее, принимая во внимание тот факт, что Ultima-90 базисно ориентирован на использование в компактных корпусах (включая безвентиляторные HTPC), тихоходные пары вентиляторов для этого кулера действительно могут стать бонификатором, подтягивающим его охлаждающую способность к хай-эндовому уровню.

Выводы

Резюмируем: в обозримой перспективе термически равноправных конкурентов кулеру Thermalright Ultra-120 eXtreme не предвидится! Практически во всем скоростном диапазоне, который соответствует эргономичным шумовым характеристикам, его сборки, сдобренные референсными вентиляторами Scythe Minebea и Noctua NF-P12, показывают превосходную эффективность, успешно сочетаемую с рекордным соотношением эффективность-шум. Очень хорошо проявляет себя и кулер Thermalright Ultima-90 — он демонстрирует вполне благопристойную хай-эндовую результативность, даже несмотря на лимитирующий фактор в лице компактного конструктива. И хотя дело не обходится без минорных недостатков, лежащих в эксплуатационной плоскости, оба рассмотренных продукта могут быть смело рекомендованы всем тем компьютерным энтузиастам, кто желает порадовать низкими рабочими температурами своих подопечных четырехядерников для платформ Intel LGA775 и AMD Socket AM2.

Итак, по итогам нашего исследования, за оригинальные инженерные находки в конструировании радиатора кулер Thermalright Ultra-120 eXtreme получает награду в номинации «Оригинальный Дизайн».

Остается пожелать компании Thermalright новых успехов и свершений в деле пестования авангардных кулеров премиум-класса, сопряженных, по возможности, с приличествующей их статусу комплектацией. Ну, а мы и дальше будем следить за развитием событий на фронте топовых систем охлаждения.

Приложение 1. Обновленная методика тестирования систем охлаждения премиум-класса



Кулеры Thermalright предоставлены Thermalright



29 мая 2008 Г.
