VDSL2-модемы ZyXEL P-871M


Мы продолжаем рассматривать оборудование для организации связи по одной медной паре. В этот раз речь пойдет о такой модификации DSL как VDSL2. Этот стандарт используется при необходимости обеспечить высокую скорость на относительно небольших расстояниях 1,5–2 км.

Использование широкой полосы частот (до 30 МГц) позволяет достичь скоростей, сравнимых с Fast Ethernet, на расстоянии до 350 метров. Если же сравнивать VDSL2 с ADSL2+, то и здесь на линиях до 1,5 км он обеспечивает более высокую скорость. Еще одной особенностью стандарта является возможность отказа от упаковки данных в ATM и использования пакетов размером менее 64 байт, что может быть полезно для VoIP-трафика.

Как и ADSL, данный стандарт может работать и на телефонной или ISDN линиях, в отличии от SHDSL, который требует именно выделенной («сухой») пары. Скорости приема и передачи данных могут быть равны, что позволяет эффективно использовать данный вид связи для таких приложений как IP-телефония, видеоконференции и размещения корпоративных серверов.

Основные параметры стандартов xDSL
  Расстояния Скорость к клиенту Скорость от клиента
ADSL 5 км 8 Мбит/с 1 Мбит/с
ADSL2+ 7 км (Annex L) 24 Мбит/с 1,2 Мбит/с (3,5 Мбит/с для Annex M)
SHDSL.bis 2,7 км 5,7 Мбит/с (11,4 Мбит/с по двум парам) 5,7 Мбит/с (11,4 Мбит/с по двум парам)
VDSL2 1,5–2 км 100 Мбит/с 100 Мбит/с

VDSL2 широко представлен в продукции компании ZyXEL. В частности его поддерживают модульные NGN-коммутаторы серий IES-6000/5000/5005. Самое мощное шасси 6000-й серии позволяет подключить до 384 абонентов по этой технологии на скоростях 65/35 Мбит/с.

Для небольших проектов можно использовать модели VES-1616F-44 и VES-1624F-44. Эти стоечные коммутаторы обеспечивают подключение 16 или 24 абонентов VDSL2, имеют встроенные сплиттеры и по два гигабитных порта медь/оптика. Максимальные скорости для абонентов с данными коммутаторами — 100 Мбит/с (рекомендуемые модемы — P-872HA).

В каталоге компании есть и несколько абонентских устройств. Модем P-870MH-C1 позволяет реализовать скорости 65/35 Мбит/с и имеет встроенный четырехпортовый Fast Ethernet коммутатор. Более производительная модель P-872HA работает на скоростях до 100/45 Мбит/с. Для упрощения подключения в нее интегрирован сплиттер. Обе модели поддерживают VLAN, 802.1Q и IGMP Snooping и позволяют подключить до 4-х абонентов или домашних устройств (с разнесением трафика сервисов по различным портам).


В данной статье мы рассмотрим мост/модем P-871M, который умеет работать не только клиентом, но и сервером. Таким образом, его можно использовать для быстрого создания высокоскоростной линии по существующей медной паре.

Характеристики ZyXEL P-871M
Интерфейс VDSL2
  • разъем RJ45
  • тип модуляции DMT
  • VDSL профили 8a,12a
  • автоматический выбор скорости связи
  • установка скорости с серверного модема
  • максимальная скорость связи 80/40 Мбит/с
  • встроенная функция диагностики линии
Сетевой интерфейс
  • порт 10/100Base-TX RJ45
  • автовыбор типа кабеля
  • режим моста IEEE 802.1d
  • продвижение кадров с маркерами 802.1Q
Комплект поставки
  • модем
  • внешний сплиттер VDSL/POTS
  • блок питания
  • кабель Ethernet RJ45
  • кабель телефонный RJ11
  • консольный кабель RS232
Физические параметры
  • питание: 9 В 1 А
  • размеры: 189×132×40 мм

Тестировались сэмплы модемов, так что комплекта поставки как такового не было — модемы, блоки питания (9 В 1 А), консольный кабель.

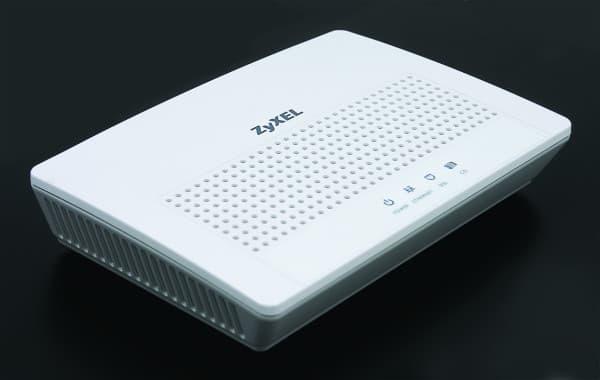

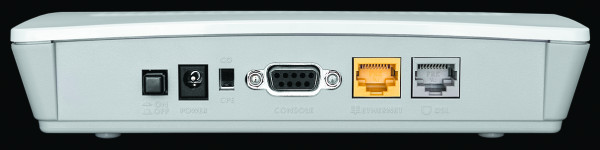

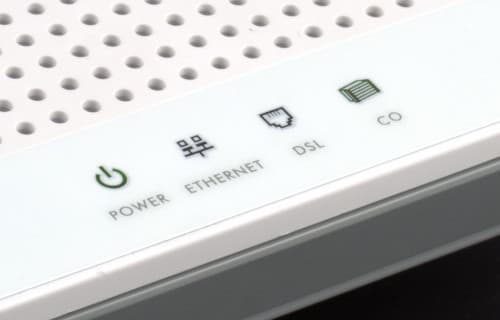

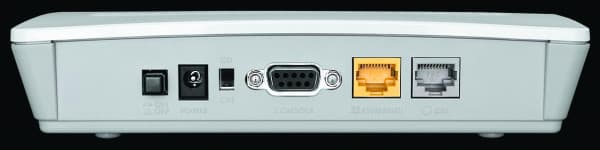

Модем выполнен в пластиковом корпусе, который можно как установить на столе, как и повесить на вертикальную поверхность. Размеры сходны с обычными домашними роутерами — 190×130×40 мм. На передней части корпуса расположены четыре индикатора — питание, Ethernet, DSL, CO. Последний показывает работу в режиме сервера. На задней панели находятся все подключения и управление — вход блока питания с выключателем, переключатель «клиент/сервер», консольный порт (DB9), порт 10/100BaseTX Ethernet (RJ45, автоопределение типа кабеля), порт DSL (RJ45). На верхней и боковых сторонах корпуса можно найти решетки вентиляции.


Устройство собрано на одной печатной плате. В качестве платформы используется чипсет компании Metanoia Communications под кодовым названием Falcon, состоящий из пары микросхем — MT2201 и MT3201. Он поддерживает протокол ITU-T VDSL2 G.993.2 и способен показать производительность 100/60 Мбит/с на расстояниях до 300 метров на полосе 12 МГц. В модеме также используется микросхема коммутатора Realtek RTL8306SD и флешпамять от Winbond. Отметим, что радиаторов на микросхемах нет и нагреваются они во время работы незначительно.

Рассматриваемый VDSL2-модем может работать только в режиме моста, что с одной стороны упрощает конфигурацию, а с другой требует дополнительного оборудования в случае подключения более одного устройства у клиента. Настройка может потребоваться в режиме работы сервером например для ограничения скорости передачи данных. Для этого необходимо использовать консольное подключение к стандартному последовательному порту компьютера. Иногда это может быть непросто, поскольку последние уже практически сошли со сцены, однако у «большого» коммуникационного оборудования они все еще встречаются. В крайнем случае можно использовать USB-COM адаптер.

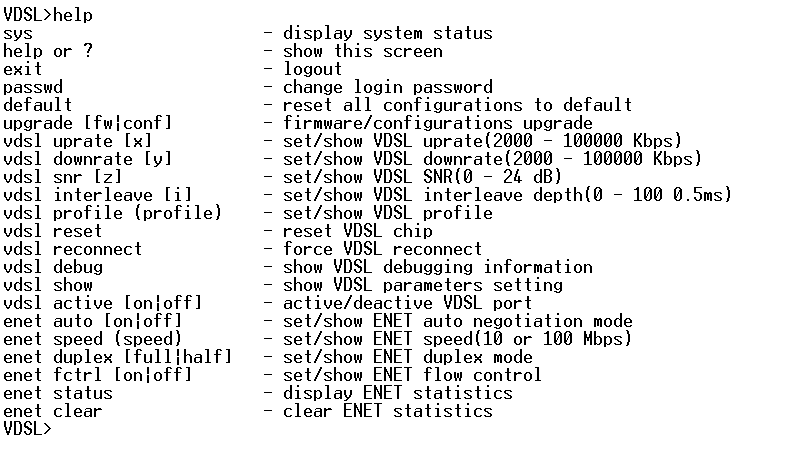

Настройка осуществляется классическим способом — в режиме терминала. Никакие меню не предусмотрены. Параметров совсем немного — по-сути только выбор скоростей отдачи/приема и одного из двух профилей VDSL2. Большинство остальных команд используется для просмотра какой-либо информации об устройстве, его режиме работы, различной статистики. Здесь же можно поменять пароль для доступа к модему, обновить прошивку, сбросить или загрузить конфигурацию. Пожалуй самой важной настройкой является выбор профиля.

По-умолчанию стоит, PSD:998-M1x-B, а второй называется, PSD:997-M1x-M. Отличие в работе проявляется при небольших расстояниях — первый вариант обеспечивает асимметричное подключение, когда скорость к клиенту выше, чем скорость от клиента, тогда как второй — симметричное, когда скорости совпадают. Зависмости скоростей от расстояний, полученные в лабораториях производителя приводятся на графике.

Тестирование производительности мы провели по нашей стандартной методике. Один из модемов работал как сервер, второй — как клиент. Линия связи представляла собой несколько отрезков витой пары и «лапши», соединенных «скруткой». Общая протяженность линии составляла около 200 метров. После включения модемов, соединение устанавливалось в течении нескольких минут. Соответствующие индикаторы DSL-линии, как и на обычных ADSL-модемах, во время синхронизации линии мигали, а после установления связи горели постоянно.

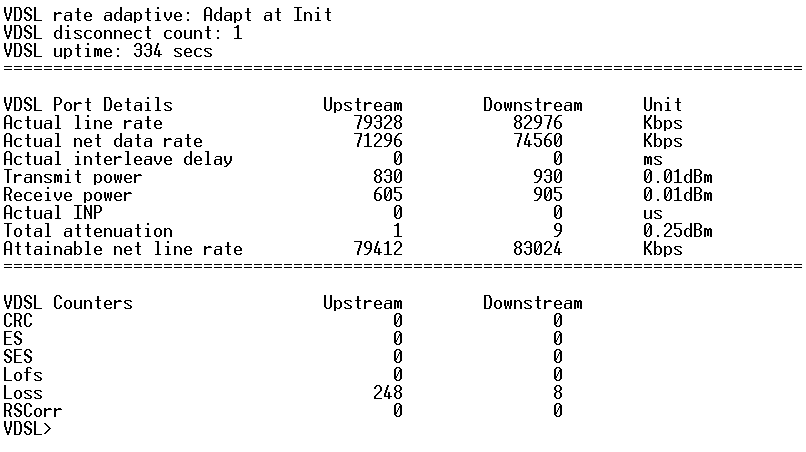

Тестирование на профиле 998 показало, что максимальная скорость от сервера к клиенту составила более 79 Мбит/с, в обратную сторону — 45 Мбит/с. Если использовать режим полного дуплекса, то скорости выравниваются на отметке 43 Мбит/с. Общая производительность канала в этом случае — 86 Мбит/с. Переключение на второй профиль (997), как и предполагалось, показало почти равные скорости приема и передачи — 65 Мбит/с и 64 Мбит/с. В полнодуплексном режиме они также были практически одинаковы — 52 Мбит/с и 52 Мбит/с. Так что пользователи канала могут легко выбрать наиболее подходящий им режим. Кроме того, отметим, что в случае высокой нагрузки в обе стороны, скорости приема и передачи становятся одинаковыми вне зависимости от установленного профиля.

Как показало тестирование, VDSL2 действительно имеет высокую скорость передачи данных. Эта особенность позволяет рекомендовать его для задач, которые требуют большой полосы, например HDTV-трансляций или подключения корпоративных абонентов и объединения офисов. Кроме того, данный тип связи можно применять для обеспечения резервного канала при высокоскоростном (Ethernet или оптика) основном подключении. В этом случае переход на резерв не будет сильно сказываться на работе требовательных к полосе пропускания приложений. Еще одно возможное применение — подключение удаленных абонентов к Ethernet-провайдерам в случае сложности проведения стандартного сетевого кабеля и наличия медной пары.

Стоимость рассмотренных устройств в рознице на момент написания статьи составляла около 4500 рублей.



Оборудование для тестирования предоставлено производителем.
