Беспроводной адаптер и точка доступа стандарта 802.11g ZyXEL ZyAIR G-220 в одном USB-флаконе от Zyxel


В этой статье рассматривается беспроводной 802.11g USB-адаптер с возможностью работы в режиме точки доступа от ZyXEL ZyAIR G-220.

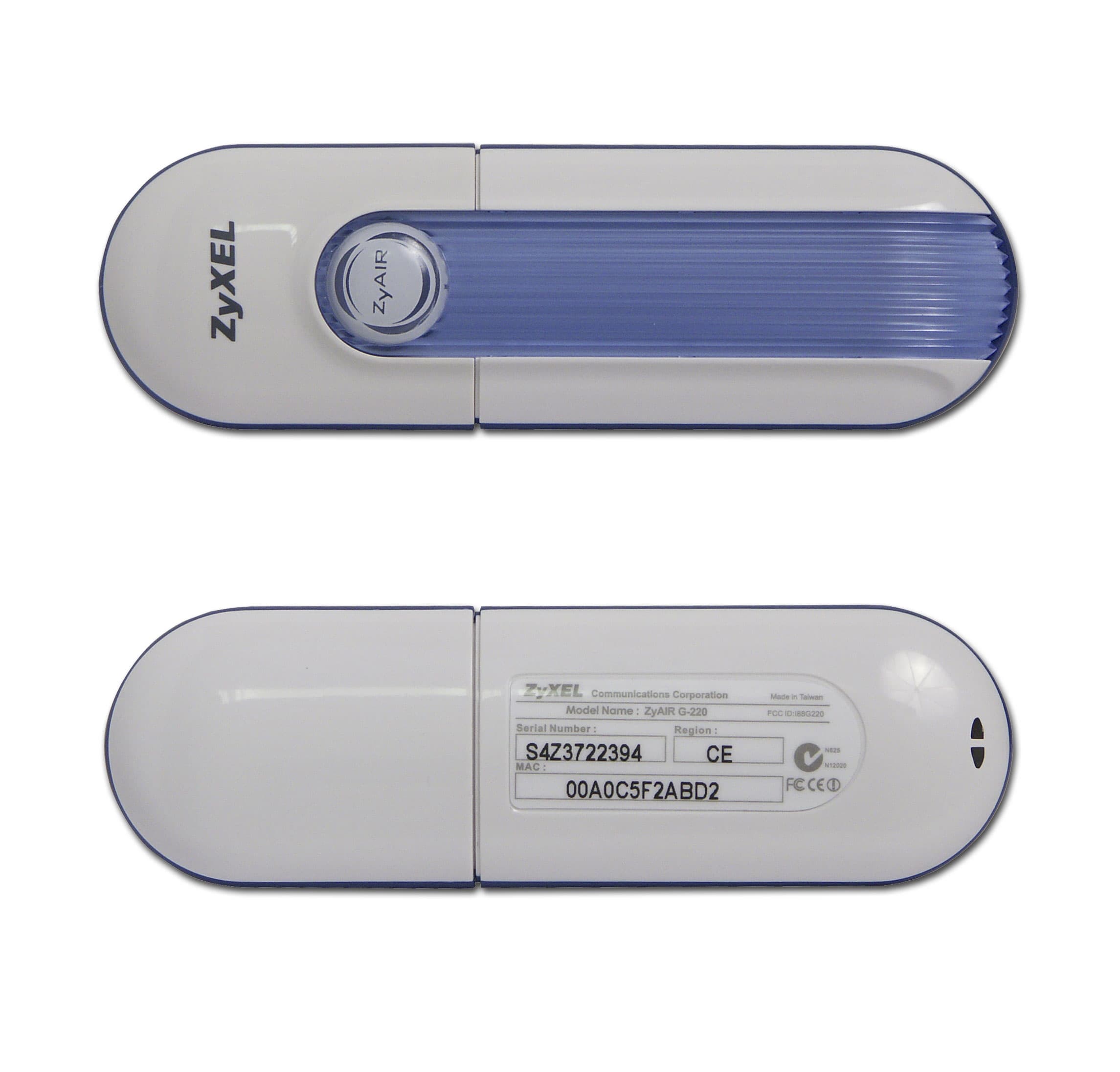

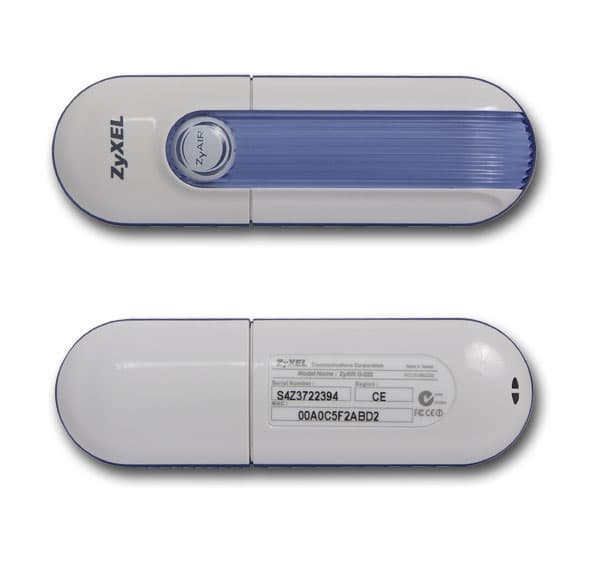

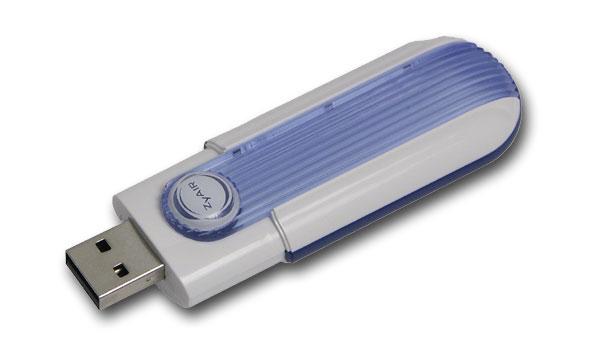

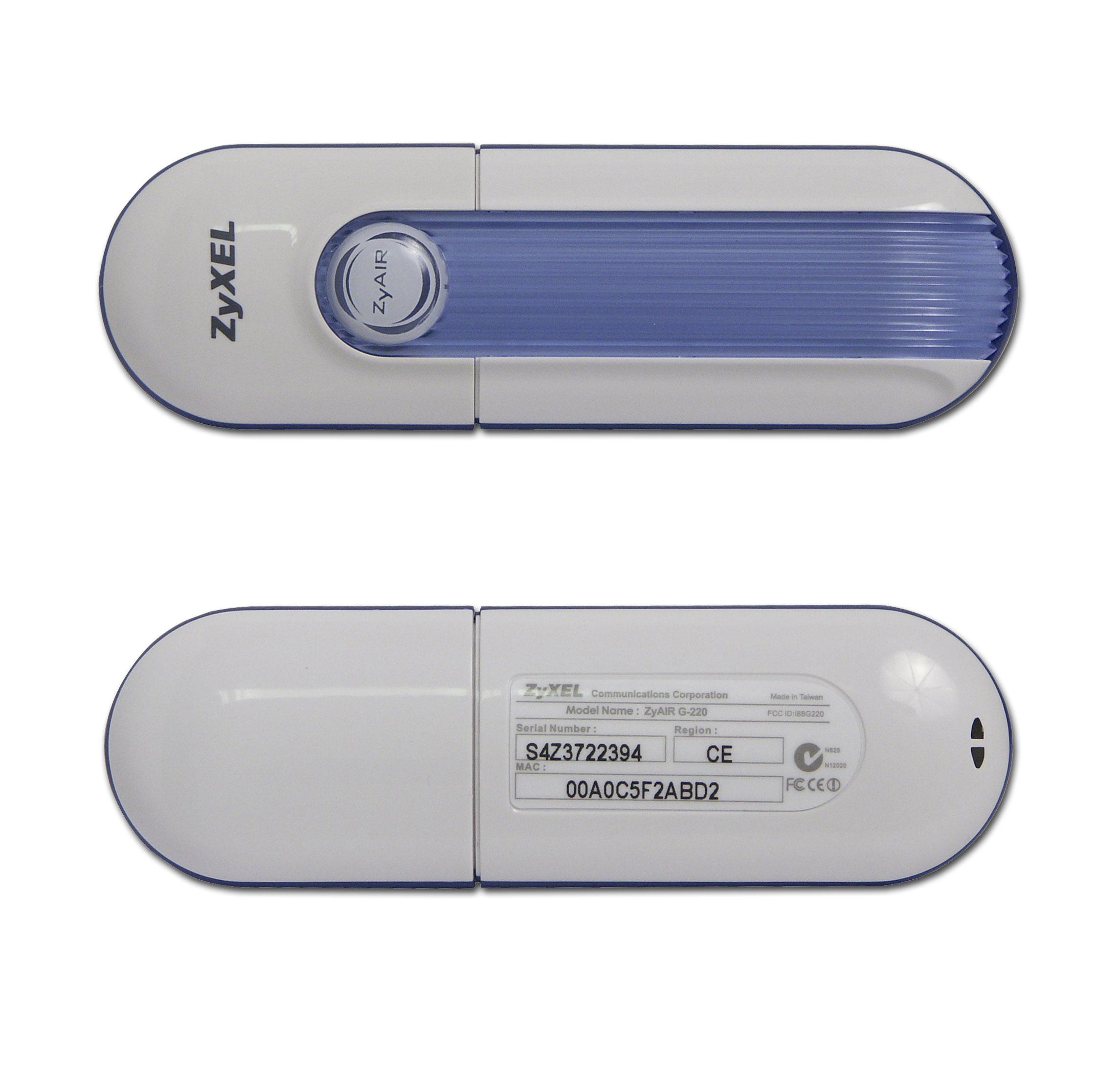

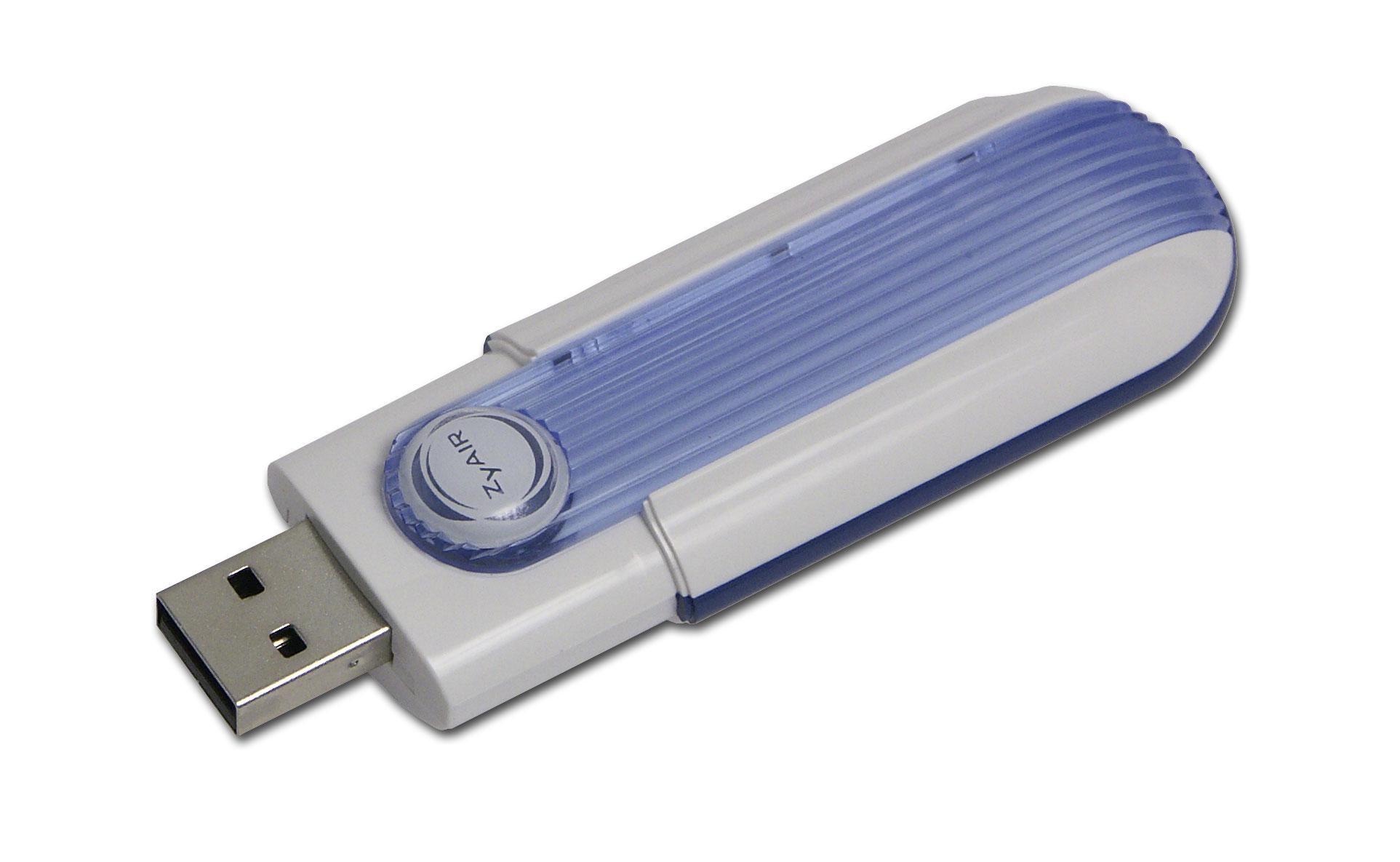

Wireless USB ZyXEL ZyAIR G-220:

На устройстве расположен индикатор активности беспроводного соединения:

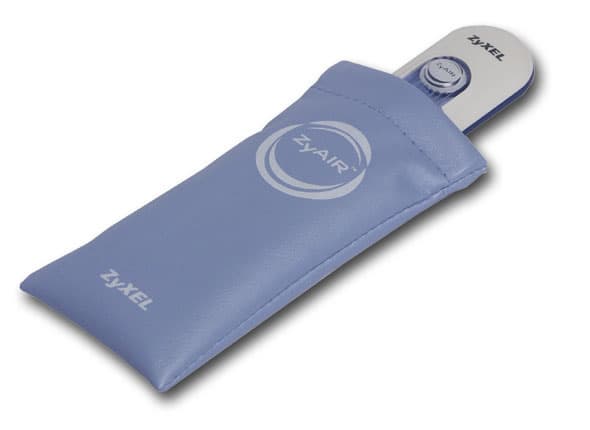

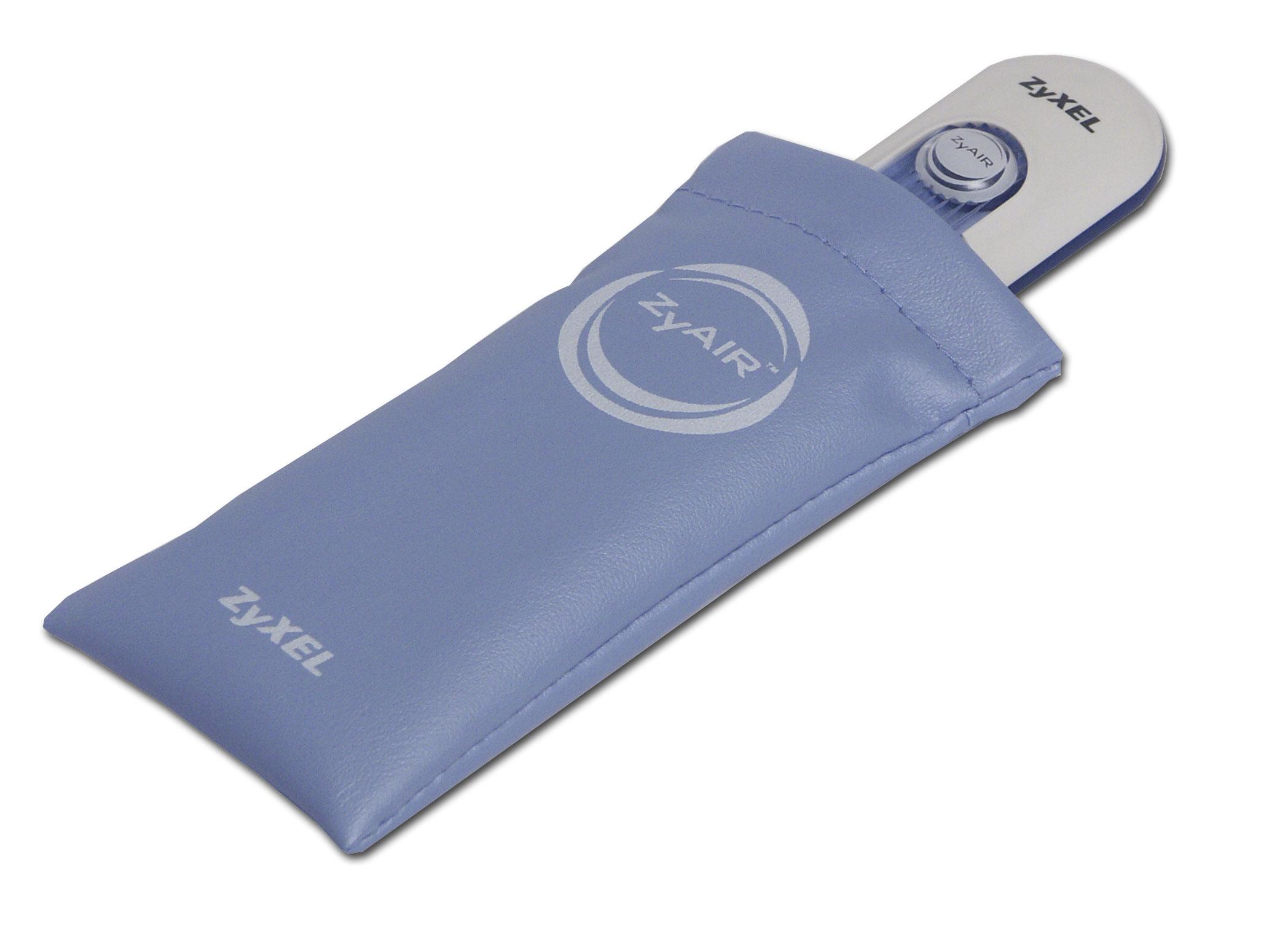

В комплект входит: сам USB-адаптер (он же — точка доступа), метровый USB-удлинитель, диск с драйверами и описанием, диск с утилитой Odyssey Client, краткая инструкция по установке на шести языках (без русского), пакетик из ткани для адаптера. Комплектация устройства более богатая, чем у аналогичных устройств других производителей. Понятно, что шнур-удлинитель стоит копейки, но почему-то производители его кладут в комплект к флеш-usb-картам, но положить вместе с сетевым USB-адаптером забывают. А тканевый футляр для адаптера — просто пустячок, но какой приятный!

Спецификации точки доступа:

корпус пластиковый
проводной сегмент
LAN Через USB 2.0 интерфейс
Беспроводной сегмент
антенна встроенная
поддерживаемые стандарты и скорости 802.11b

11, 5, 2, 1 Мбит/с
802.11g 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с
Регион/Кол-во каналов ??/13
возможность ручного задания скорости нет
выходная мощность 802.11b @11Mbit/s 17 dBm max
802.11g @54Mbit/s 15 dBm max
чувствительность приемника 802.11b @11Mbit/s -85dB
802.11g @54Mbit/s -75dB
работа с другой AP поддержка WDS (мост) нет
поддержка WDS + AP нет
возможность работы в режиме клиента нет
wireless repeater (повторитель) нет
безопасность блокировка широковещательного SSID да
привязка к MAC адресам да
WEP шифрование 64/128/256 bit
WPA шифрование нет
WPA-PSK (pre-shared key) нет
802.1x нет
основные возможности
конфигурирование устройства и настройка клиентов администрирование WEB-интерфейс нет
собственная утилита да
telnet нет
ssh нет
COM-порт нет
SNMP нет
возможность сохранения и загрузки конфигурации нет
встроенный DHCP сервер -
поддержка UPnP -
Traffic shaping (ограничение трафика) нет
внутренние часы нет
логирование событий нет
SNMP поддержка SNMP Read нет
поддержка SNMP Write нет
поддержка SNMP Traps нет
дополнительная информация
версия прошивки 2.0.0
питание от USB

Конфигурирование точки доступа:

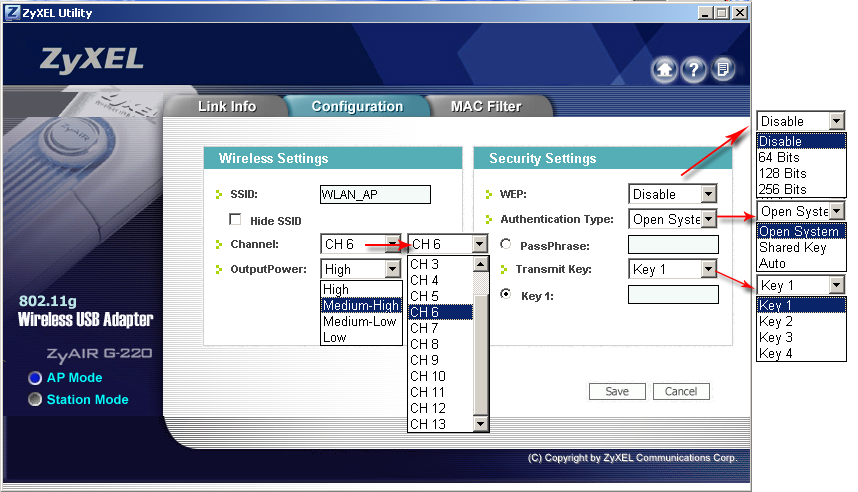

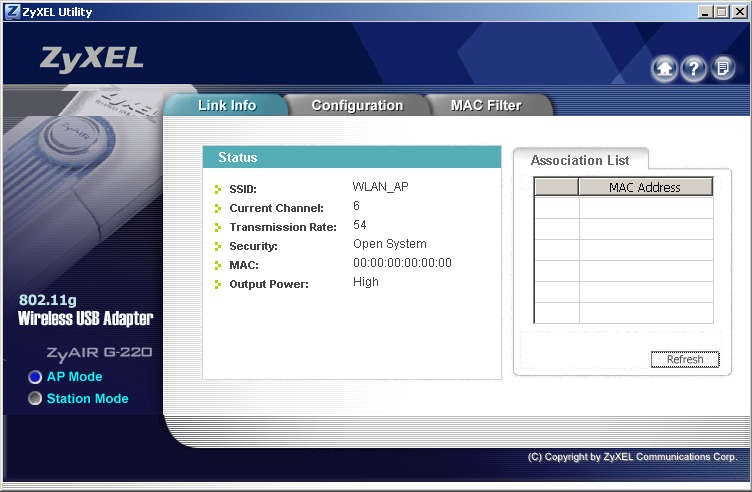

Конфигурация точки доступа осуществляется через утилиту настройки, скриншоты которой приведены в таблице.

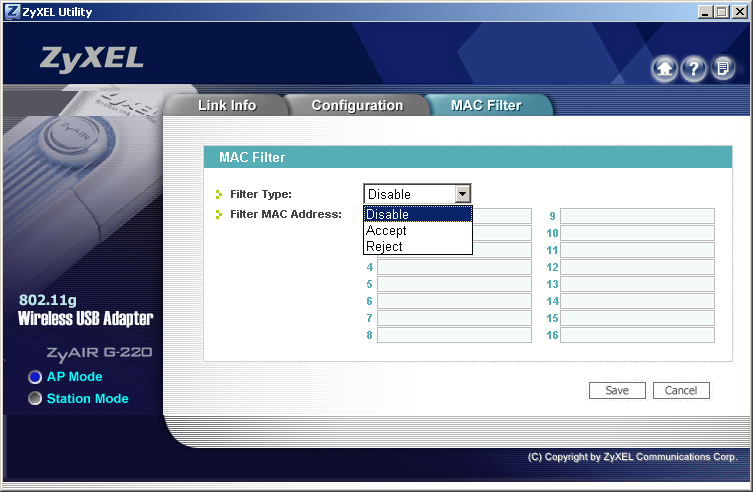

Настроек у точки доступа достаточно мало: здесь производится установка широковещательного SSID, номера канала, длину ключа шифрования и MAC-адресов, которым предоставляется или блокируется доступ к точке доступа. Отсутствует возможность вручную задать скорость соединения.

Спецификации USB-адаптера:

Стандарты: 802.11b, 802.11g
Интерфейс: USB
Антенна: встроенная, без возможности подключения других антенн
Выходная мощность:

  • максимум 17dBm@11Мбит/с
  • максимум 15dBm@54Мбит/с

Скорости:

  • 802.11b — 22, 11, 5, 2, 1 Мбит/с;
  • 802.11g — 125, 100, 54, 48, 36, 18, 12, 11, 9, 6, 5,5, 2, 1 Мбит/с;
Драйвера: W2K/XP

Настройка USB-адаптера:

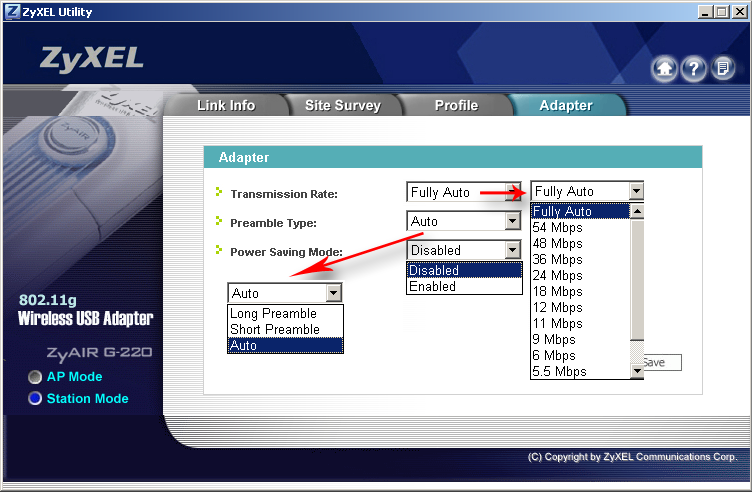

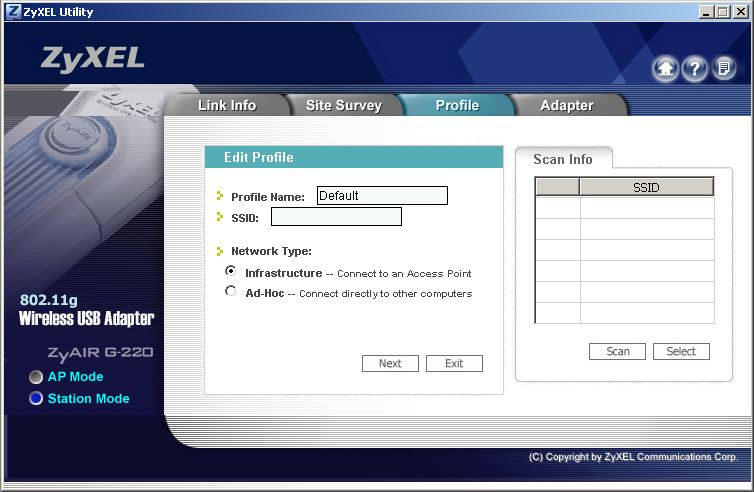

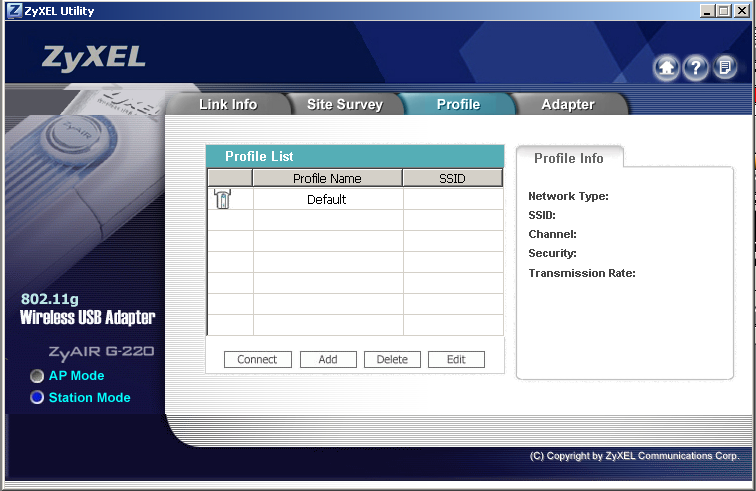

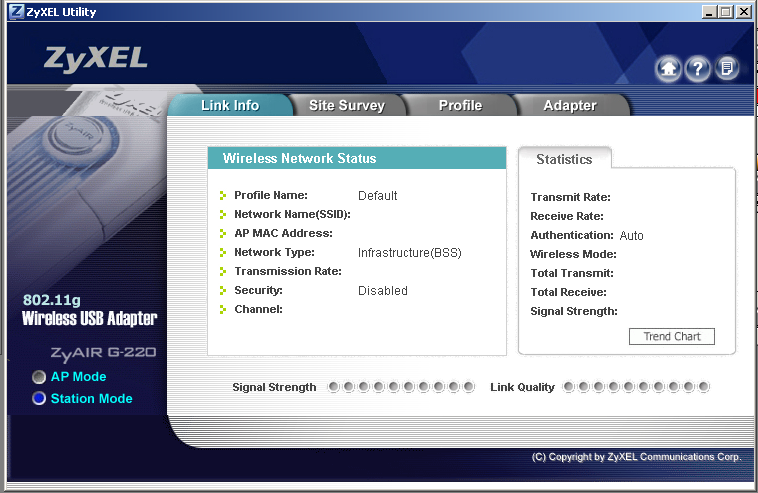

Настройка беспроводного адаптера осуществляется через утилиту настройки, скриншоты которой приведены в таблице:



Устройство поддерживает 256-битное WEP-шифрование. На сайте производителя говорится также о поддержке WPA-шифрования, но в настройках конфигурации найти его не удалось.

Тестирование производительности

В настройках USB-адаптера, если он работает в режиме клиента, нельзя выбрать режим (b или g), можно выбрать только скорость, поэтому для всех тестов скорость устанавливалась в Auto. Для тестов было предоставлено всего 2 USB-устройства, поэтому для тестирования применялось оборудование сторонних производителей (в этой статье применялось оборудование OvisLink, рассмотренное в одной из предыдущих статей).

Тестирование проходило в несколько этапов:

  • Тест "Точка доступа ZyXEL ZyAIR G-220 — Беспроводной адаптер ZyXEL ZyAIR G-220"
  • Тест "Беспроводной адаптер ZyXEL ZyAIR G-220 — Беспроводной адаптер ZyXEL ZyAIR G-220, режим AdHoc"
  • Тест "Беспроводной адаптер ZyXEL ZyAIR G-220- Беспроводной адаптер ZyXEL ZyAIR G-220, режим Infrastructure, точка доступа — OvisLink WL-8000AP"
  • Тест "Точка доступа OvisLink WL-8000AP — Беспроводной адаптер ZyXEL ZyAIR G-220"
  • Тест "Точка доступа ZyXEL ZyAIR G-220 — Беспроводной адаптер OvisLink WL-8000PCM"
  • Тест "Точка доступа ZyXEL ZyAIR G-220 — 2 беспроводных адаптера: ZyXEL ZyAIR G-220 и OvisLink WL-8000PCM"
  • Тест "Беспроводной адаптер OvisLink WL-8000PCM — Беспроводной адаптер ZyXEL ZyAIR G-220 режим Infrastructure, точка доступа ZyXEL ZyAIR G-220"
  • "Беспроводной адаптер OvisLink WL-8000PCM — Беспроводной адаптер ZyXEL ZyAIR G-220 режим AdHoc"

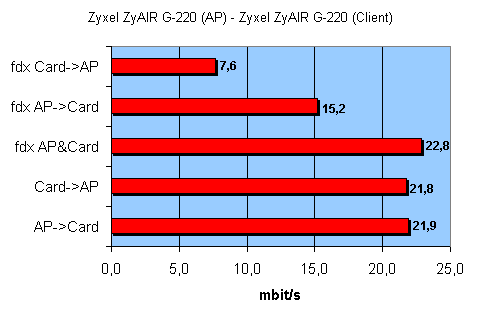

Тест "Точка доступа ZyXEL ZyAIR G-220 — Беспроводной адаптер ZyXEL ZyAIR G-220" – трафик гонялся между точкой доступа и компьютером с беспроводным сетевым адаптером. Скорость соединения выставлялась в режим Auto. Тест проводился с помощью Chariot NetIQ. Для теста использовалось 2 устройства ZyXEL ZyAIR G-220. Расстояние между точками не превышало пяти метров.

Сокращения:

  • Card — беспроводной адаптер ZyXEL ZyAIR G-220
  • AP — точка доступа ZyXEL ZyAIR G-220
  • fdx — генерация трафика в обоих направлениях
Результаты теста:

Предельная скорость: 22.8 Мбит/с — хорошая скорость для 11g режима, если учитывать то, что в USB-устройствах антенна имеет достаточно маленькие размеры и спрятана внутри самого устройства, поэтому обычно они показывают немного более низкую производительность.

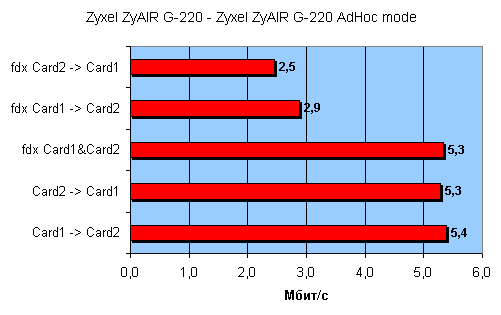

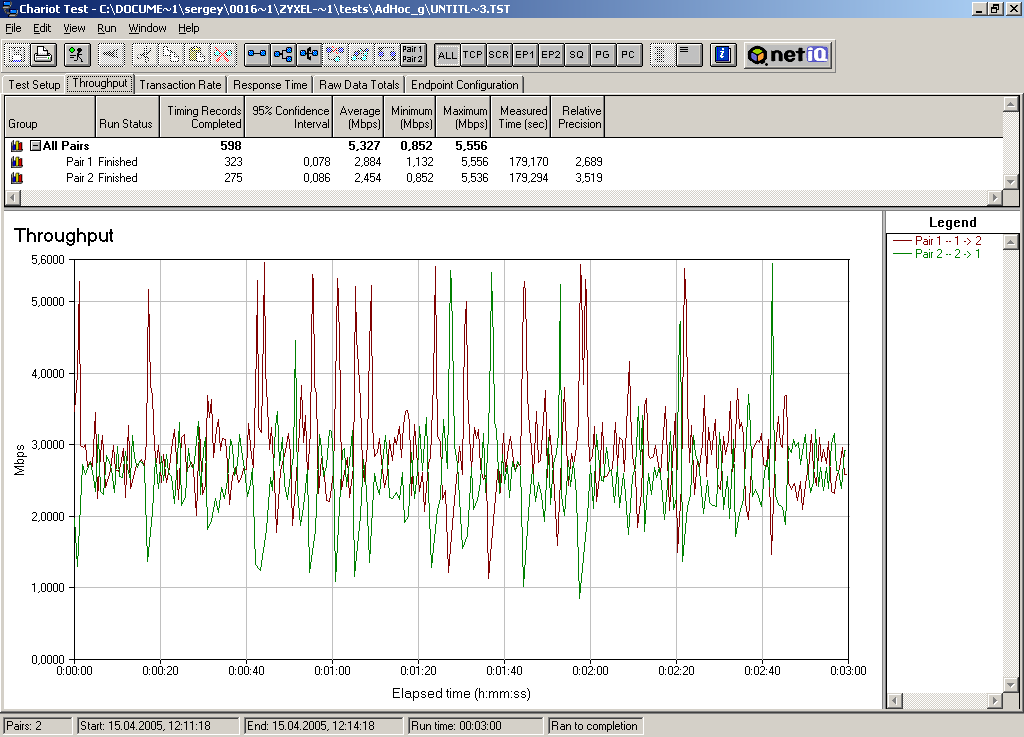

Тест "Беспроводной адаптер ZyXEL ZyAIR G-220 — Беспроводной адаптер ZyXEL ZyAIR G-220, режим AdHoc" — гонялся между двумя компьютерами с беспроводными USB-адаптерами ZyXEL ZyAIR G-220. Скорость соединения выставлялась в режим Auto. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало пяти метров.

Сокращения:

  • 1 — 1-й беспроводной USB-адаптер ZyXEL ZyAIR G-220
  • 2 — 2-й беспроводной USB-адаптер ZyXEL ZyAIR G-220
  • fdx — генерация трафика в обоих направлениях

Во время тестирования скорость соединения устанавливалась в 11 Мбит/с:

Максимальная скорость: 5,4 Мбит/с — хорошая скорость, но только для 802.11b режима, который по-видимому и устанавливался. Остается неясным, почему скорость соединения в AdHoc-режиме устанавливается в 11 Мбит/с. График распределения скоростей в полнодуплексном режиме:

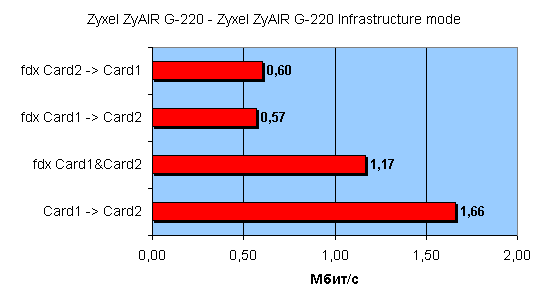

Тест "Беспроводной адаптер ZyXEL ZyAIR G-220- Беспроводной адаптер ZyXEL ZyAIR G-220, режим Infrastructure, точка доступа — OvisLink WL-8000AP" — трафик гонялся между двумя компьютерами с двумя беспроводными USB-адаптерами ZyXEL ZyAIR G-220. Скорость соединения выставлялась в режим Auto mode. Тест проводился с помощью Chariot NetIQ. Для теста использовалась точка доступа OvisLink WL-8000AP. Расстояние между точками не превышало пяти метров.

Сокращения:

  • 1 — 1-й беспроводной USB-адаптер ZyXEL ZyAIR G-220
  • 1 — 1-й беспроводной USB-адаптер ZyXEL ZyAIR G-220
  • fdx — генерация трафика в обоих направлениях

Скорость соединения 54 Мбит/с, но как только начинается тест она сбрасывается до отметки 11 Мбит/с, на которой и находится постоянно, а утилита настройки показывала, что режим стабильно перескакивает с 802.11g на 802.11b и обратно:

Максимальная скорость: 1,66 Мбит/с — очень низкая скорость даже для режима 802.11g. Оказывается рассматриваемые USB-адаптеры "не любят" точки доступа других производителей (по крайней мере, используемая нами точка доступа от OvisLink им пришлась не по душе), а отдельной точки доступа от ZyXEL, к сожалению, не было.

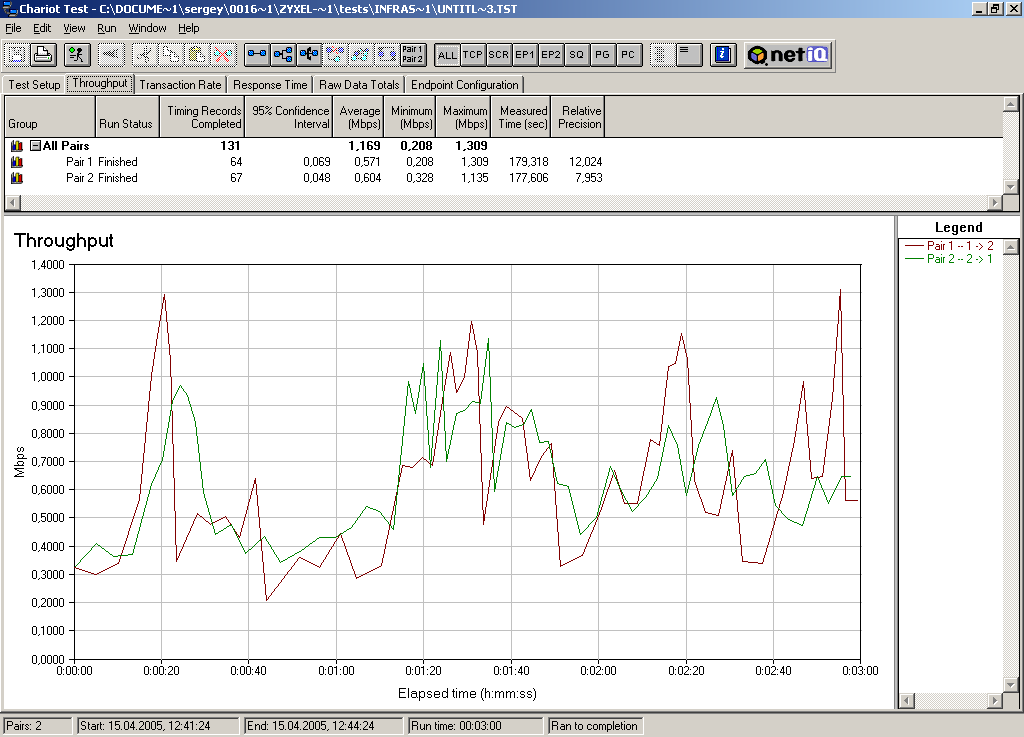

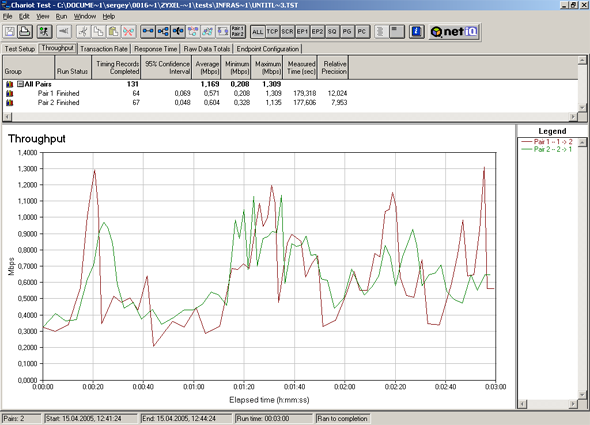

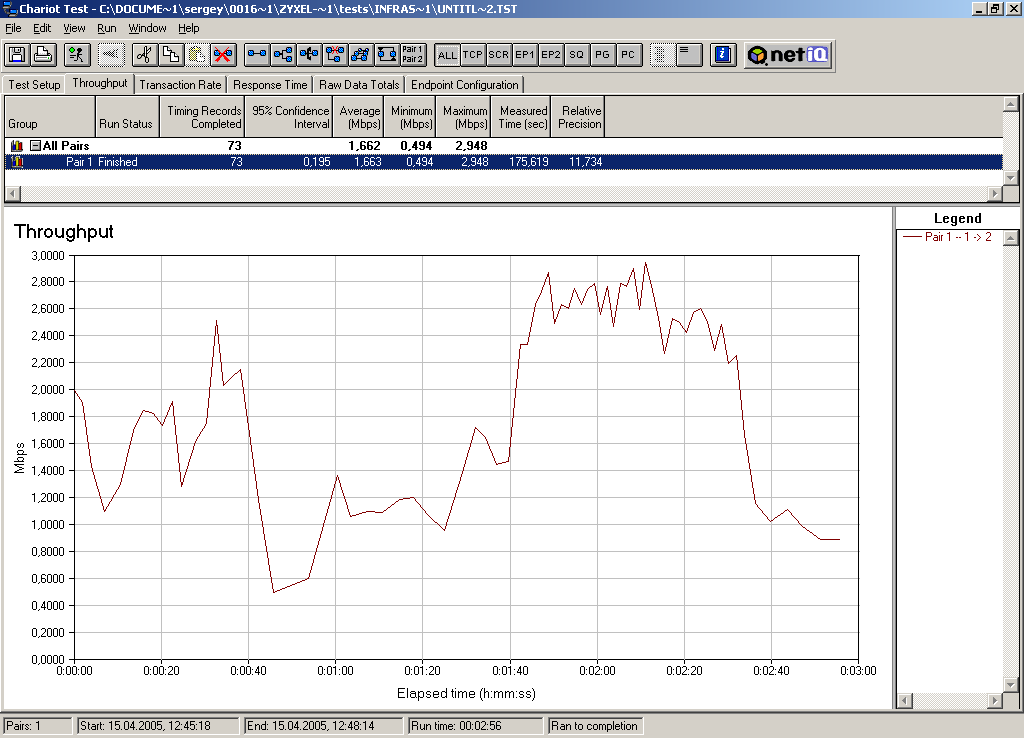

Графики распределения скоростей в полудуплексном режиме и в полнодуплексном режиме приведены ниже (там, где скорость возрастает, включается режим 802.11g, где падает — 802.11b):

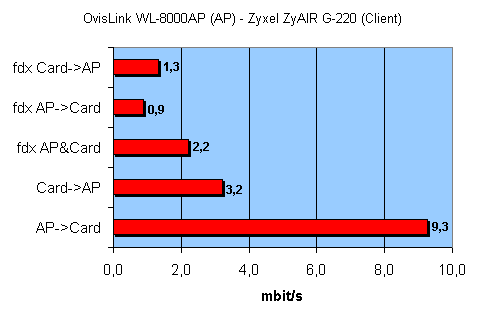

Тест "Точка доступа OvisLink WL-8000AP — Беспроводной адаптер ZyXEL ZyAIR G-220" — трафик гонялся между точкой доступа OvisLink WL-8000AP и беспроводным USB-адаптером ZyXEL ZyAIR G-220. В режиме Infrastructure скорость между двумя адаптерами ZyXEL ZyAIR G-220 оказалась очень низкой, поэтому было решено выяснить какова же скорость с самой точкой доступа. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало пяти метров.

Сокращения:

  • AP — точка доступа OvisLink WL-8000AP
  • Card — беспроводной USB-адаптер ZyXEL ZyAIR G-220
  • fdx — генерация трафика в обоих направлениях

При работе с точкой доступа другого производителя скорость оказалась очень низкой и была очень нестабильна. В полнодуплексном режиме скорость очень сильно падает.

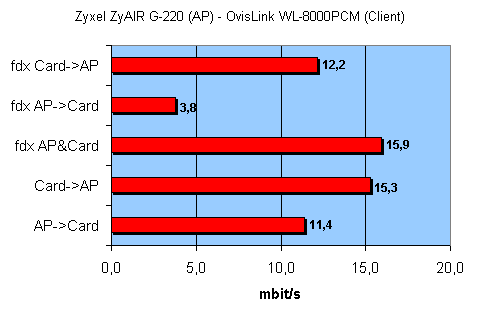

Тест "Точка доступа ZyXEL ZyAIR G-220 — Беспроводной адаптер OvisLink WL-8000PCM" — трафик гонялся между точкой доступа ZyXEL ZyAIR G-220 и компьютером с беспроводным адаптером OvisLink WL-8000PCM. Таким образом, было решено проверить, как ведет себя рассматриваемое оборудование при использовании беспроводного адаптера отличного от ZyXEL производителя, так как при использовании точки доступа другого производителя скорость оказалась очень низкой. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало пяти метров.

Сокращения:

  • AP — точка доступа ZyXEL ZyAIR G-220
  • Card — беспроводной CardBus адаптер OvisLink WL-8000PCM.
  • fdx — генерация трафика в обоих направлениях

Максимальная скорость: 15.9 Мбит/с — как видно по диаграмме при использовании беспроводного адаптера другого производителя с точкой доступа от ZyXEL скорость значительно выше, чем при использовании точки доступа другого производителя с беспроводным адаптером от ZyXEL. Наблюдаемая тенденция — рассматриваемое в этой статье беспроводное оборудование от ZyXEL показывает низкие результаты при работе с точками доступа другого производителя.

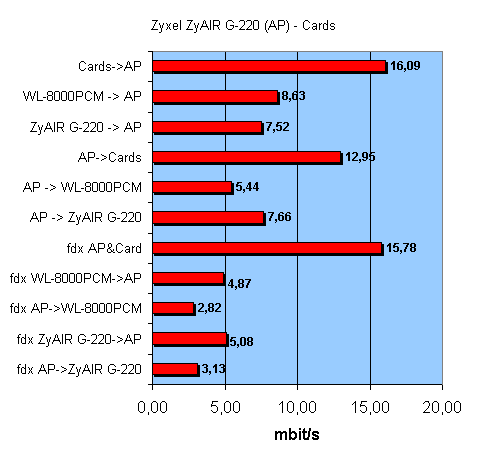

Тест "Точка доступа ZyXEL ZyAIR G-220 — 2 беспроводных адаптера: ZyXEL ZyAIR G-220 и OvisLink WL-8000PCM" — трафик гонялся между точкой доступа и двумя беспроводными адаптерами, причем один из них аналогичен точке доступа (ZyXEL ZyAIR G-220), а второй — от стороннего производителя (в данном случае OvisLink WL-8000PCM). Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало пяти метров.

Сокращения:

  • AP — точка доступа ZyXEL ZyAIR G-220
  • ZyAIR G-220 — беспроводной адаптер ZyXEL ZyAIR G-220
  • WL-8000PCM — беспроводной адаптер OvisLink WL-8000PCM
  • fdx — генерация трафика в обоих направлениях

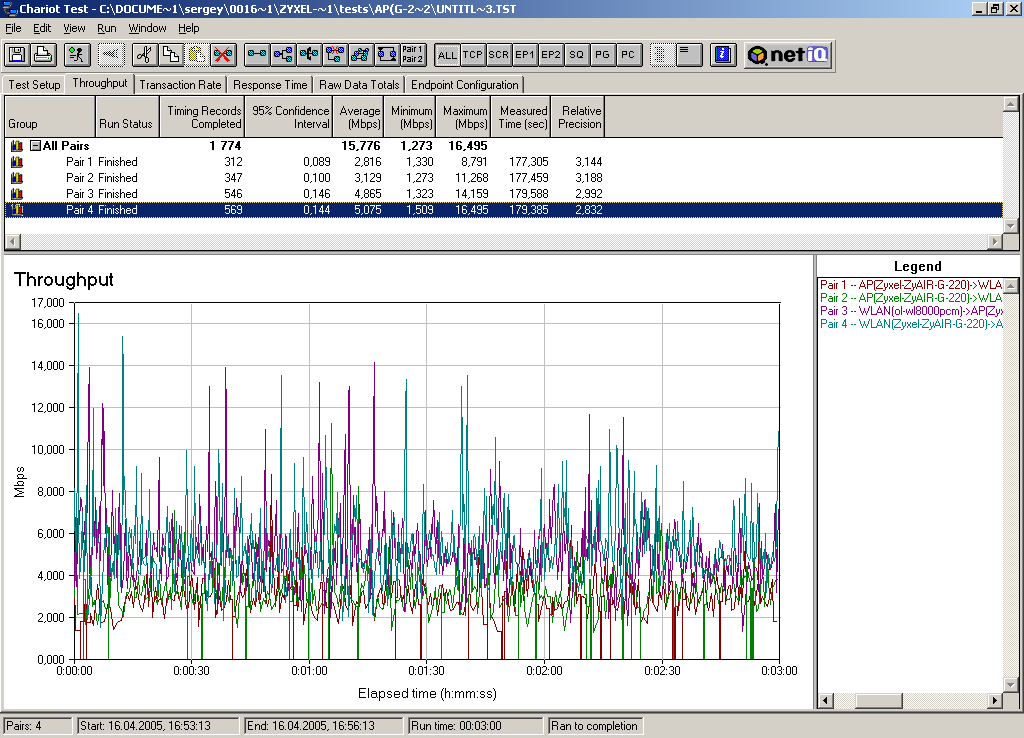

Как видно из диаграммы, скорость от беспроводных адаптеров к точке доступа во всех тестах выше скорости от точки доступа к беспроводным адаптерам. График распределения скоростей в полнодуплексном режиме приведен ниже:

Для полноты картины было решено провести еще 2 теста: "беспроводной адаптер OvisLink WL-8000PCM — беспроводной адаптер ZyXEL ZyAIR G-220" режим Infrastructure и "беспроводной адаптер OvisLink WL-8000PCM — беспроводной адаптер ZyXEL ZyAIR G-220" режим AdHoc.

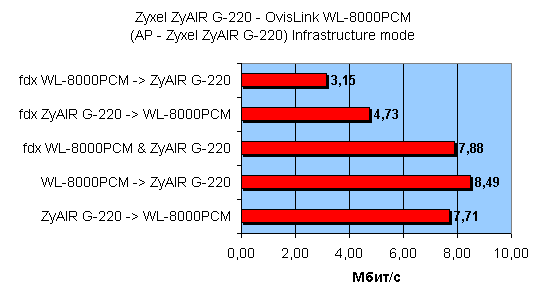

Тест "Беспроводной адаптер OvisLink WL-8000PCM — Беспроводной адаптер ZyXEL ZyAIR G-220 режим Infrastructure, точка доступа ZyXEL ZyAIR G-220" — трафик гонялся между USB-адаптером ZyXEL ZyAIR G-220 и Cardbus-адаптером OvisLink WL-8000PCM через точку доступа ZyXEL ZyAIR G-220. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало пяти метров.

Сокращения:

  • ZyAIR G-220 — беспроводной USB-адаптер ZyXEL ZyAIR G-220
  • WL-8000PCM — беспроводной Cardbus-адаптер OvisLink WL-8000PCM
  • fdx — генерация трафика в обоих направлениях

Максимальная скорость: 8,49 Мбит/с — очень невысокая скорость.

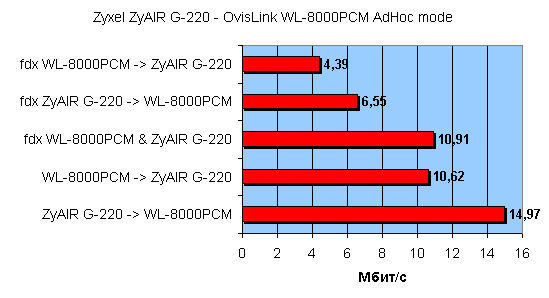

Тест "Беспроводной адаптер OvisLink WL-8000PCM — Беспроводной адаптер ZyXEL ZyAIR G-220 режим AdHoc" — трафик гонялся напрямую между беспроводным Cardbus адаптером OvisLink WL-8000PCM и беспроводным USB-адаптером ZyXEL ZyAIR G-220 без точки доступа. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало пяти метров.

Сокращения:

  • ZyAIR G-220 — беспроводной USB-адаптер ZyXEL ZyAIR G-220
  • WL-8000PCM — беспроводной Cardbus-адаптер OvisLink WL-8000PCM
  • fdx — генерация трафика в обоих направлениях

Максимальная скорость: 14.97 Мбит/с — скорость сильно повысилась по сравнению с тестом "Беспроводной адаптер ZyXEL ZyAIR G-220 — Беспроводной адаптер ZyXEL ZyAIR G-220, режим AdHoc". Видно, что скорость от адаптера ZyXEL к адаптеру OvisLink выше, чем в обратную сторону.

Также мне удалось провести пару тестов рассматриваемого адаптера с точкой доступа 3Com OfficeConnect Wireless 108Mbps 11g, и хочу отметить, что результаты тестов были значительно (в несколько раз) выше, чем при тестах с точкой доступа OvisLink WL-8000AP.

Доступность:

На текущий момент средняя розничная цена на рассматриваемое оборудование в Москве составляет: Н/Д(0)

Выводы:
Как говорилось выше — оборудование стандарта 802.11g с USB-интерфейсом обычно показывает немного более низкую производительность, чем аналогичное оборудование на Cardbus/PCI шине (скорее всего, это связано с маленькой антенной, которая полностью находится внутри USB-устройства). С учетом этого данное оборудование показывает весьма неплохую производительность. Но в случае работы с точкой доступа другого производителя (в нашем случае это было оборудование от OvisLink) — производительность оборудование сильно падает.

В случае работы двух адаптеров ZyXEL ZyAIR G-220 в AdHoc-режиме — скорость соединения сбрасывается до отметки 11 Мбит/с и остается на ней до разрыва и повторного установления соединения. Если же в режиме AdHoc работают 2 беспроводных адаптера разных фирм (в нашем случае это ZyXEL ZyAIR G-220 и OvisLink WL-8000PCM) — скорость значительно возрастает (в 2-3 раза).

При работе в качестве точки доступа — в утилите нельзя задать никаких дополнительных настроек — только минимально необходимые.

Подводя итог хочется отметить, что очень многое тестируемое оборудование, при работе в паре с оборудованием того же производителя, показывает более высокие результаты, чем при использовании оборудования разных производителей.

Плюсы:

  • Простой и удобный интерфейс настройки
  • Возможность задания мощности выходного сигнала
  • Поддержка 256-битного WEP-шифрования
  • 2 режима работы (беспроводной адаптер и точка доступа)
  • Достаточно высокая скорость работы в режиме точки доступа

Минусы:

  • Отсутствие WPA-шифрования
  • Невозможно задать дополнительные настройки, как для точки доступа, так и для беспроводного адаптера
  • Невозможно задать скорость беспроводного соединения и режим работы на точке доступа
  • Низкая скорость работы рассматриваемого оборудования с точками доступа некоторых производителей (в данной статье на примере точки доступа OvisLink WL-8000AP)



По результатам исследований беспроводные адаптеры ZyXEL ZyAIR G-220 получают награду "Отличная поставка".



Оборудование предоставлено российским представительством компании ZyXEL
