Беспроводное оборудование OvisLink с поддержкой Turbo режима: Cardbus-адаптер WL-8000PCM, PCI-адаптер Wl-8000PCI и точка доступа WL-8000AP


В этой статье рассматривается беспроводное оборудование стандарта 802.11g от OvisLink с поддержкой Turbo режима, который теоретически позволяет повысить скорость беспроводного соединения до 108 Мбит/с. Тестируются три беспроводных устройства:

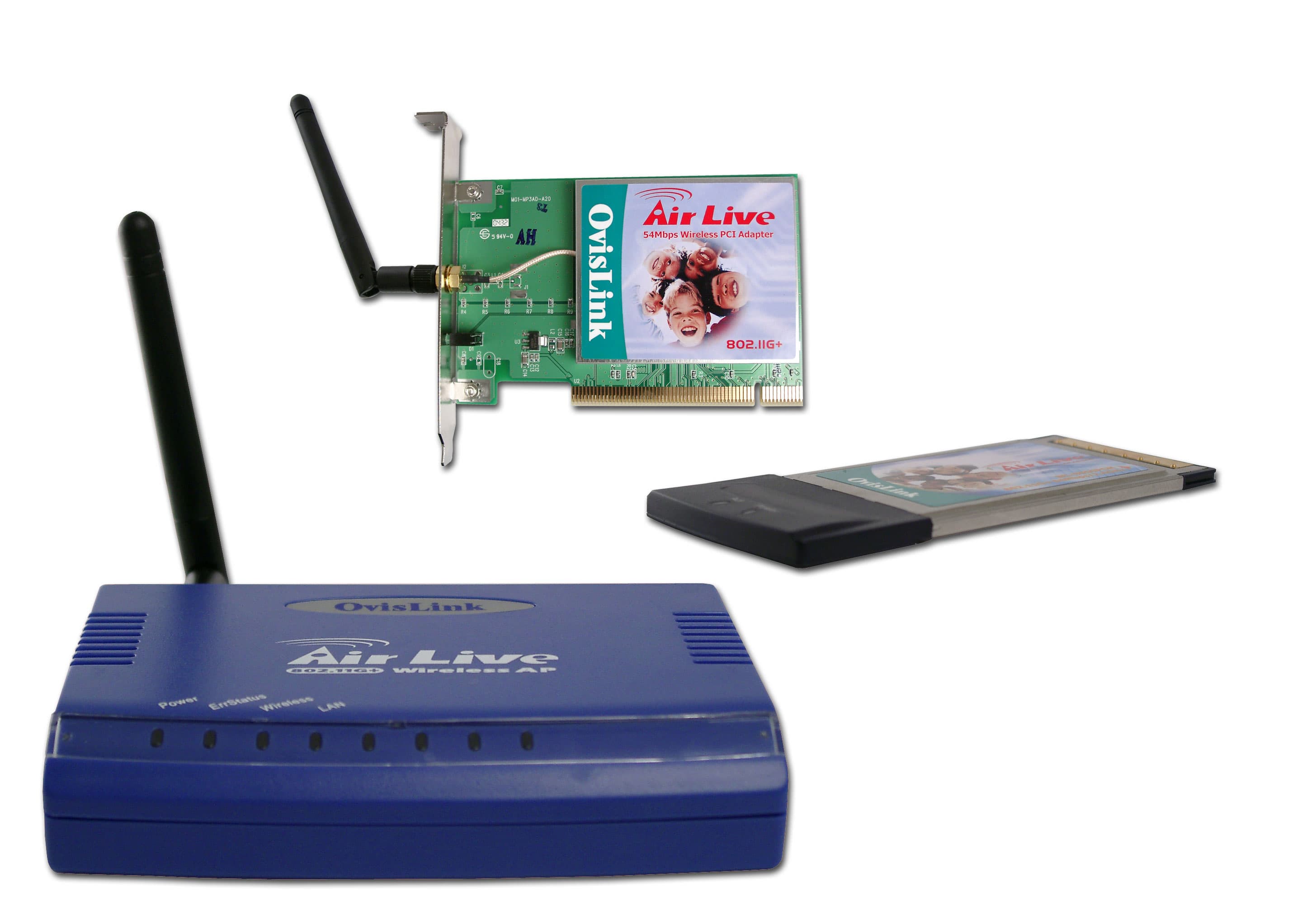

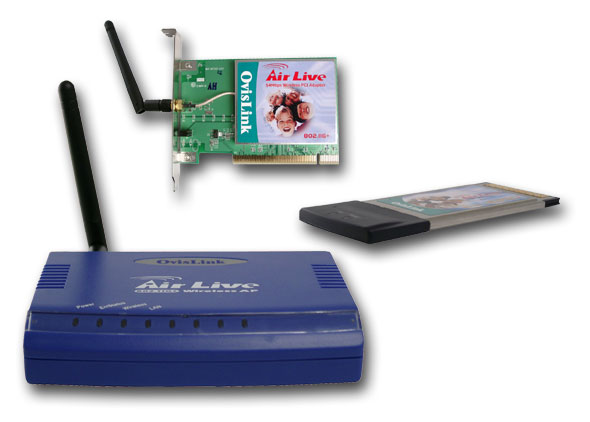

  • PC Cardbus Adapter OvisLink WL-8000PCM — карта расширения с CardBus интерфейсом
  • PCI Adapter OvisLink Wl-8000PCI — карта расширения с PCI интерфейсом
  • Wireless Access Point OvisLink WL-8000AP — точка доступа

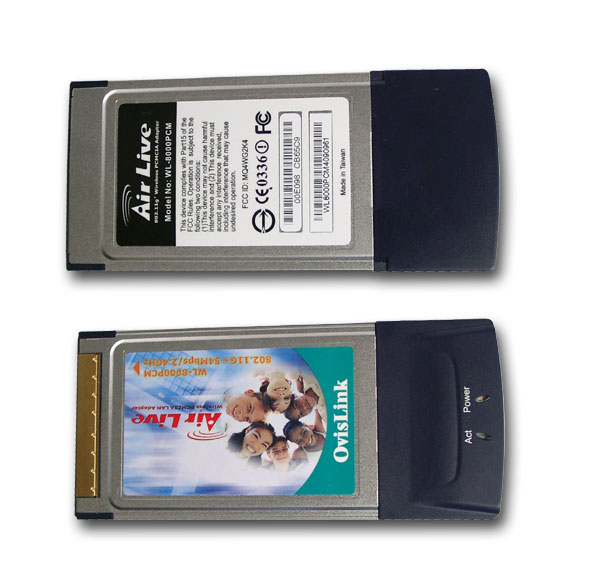

PC Cardbus Adapter OvisLink WL-8000PCM:

В комплекте с картой идет краткая инструкция по установке на 4-х языках (без русского), а также диск с драйверами и подробной инструкцией.

Спецификации PC Cardbus Adapter OvisLink WL-8000PCM:

  • Стандарты: 802.11g (с поддержкой скоростей 108 Mbps) и 802.11b 2,4 ГГц;
  • Интерфейс: Cardbus
  • Антенна: встроенная, возможность подключения других антенн отсутствует
  • Безопасность — WEP 64/128, WPA
  • Чувствительность приемника — -89db при 1Mbps, -72db при 54Mbps
  • Скорости:
    802.11b — 11, 5, 2, 1 Mbit/sec;,
    802.11b+ — 22 Mbit/sec
    802.11g — 54, 48, 36, 18, 12, 9, 6 Mbit/sec;
  • Драйвера: Win98SE/ME/2K/XP
  • Вес: 40g
  • Размеры: 114mm(L)×54mm(W)×7mm(H)

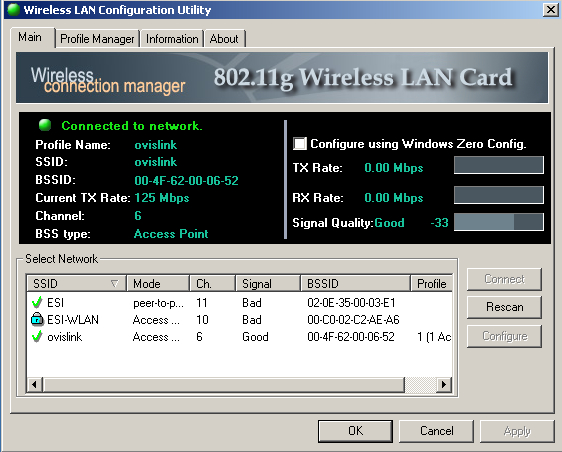

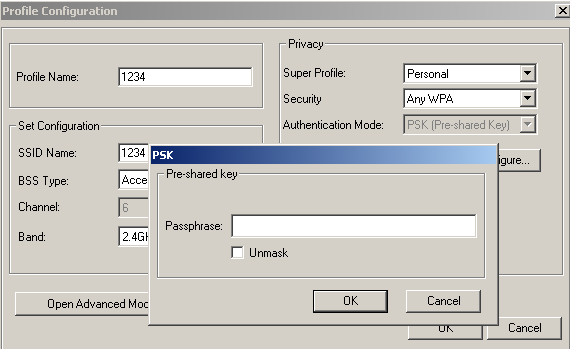

Настройки PC Cardbus Adapter OvisLink WL-8000PCM:

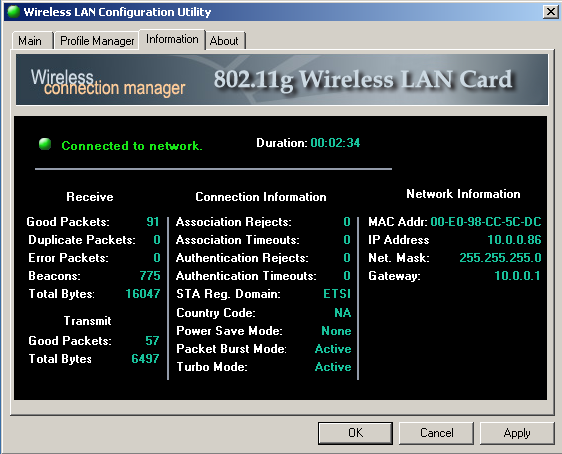

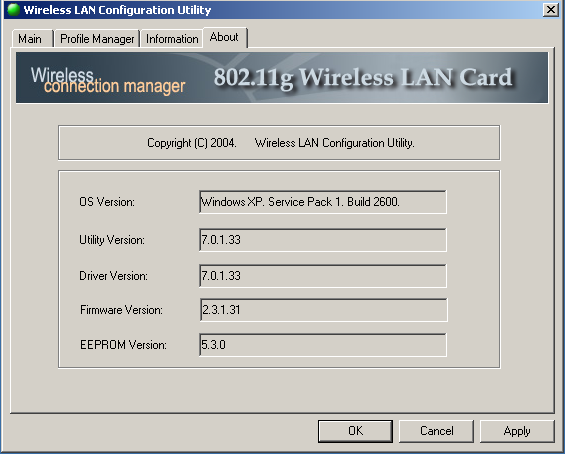

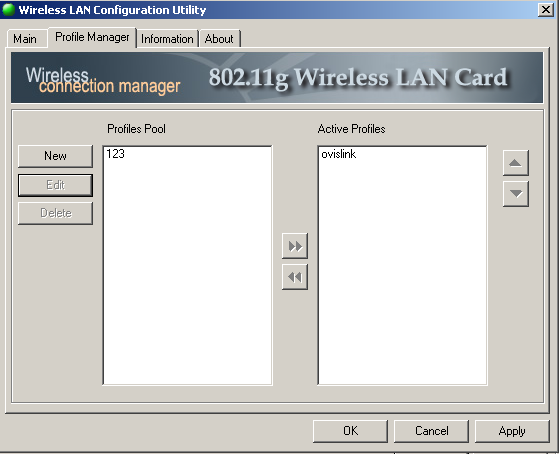

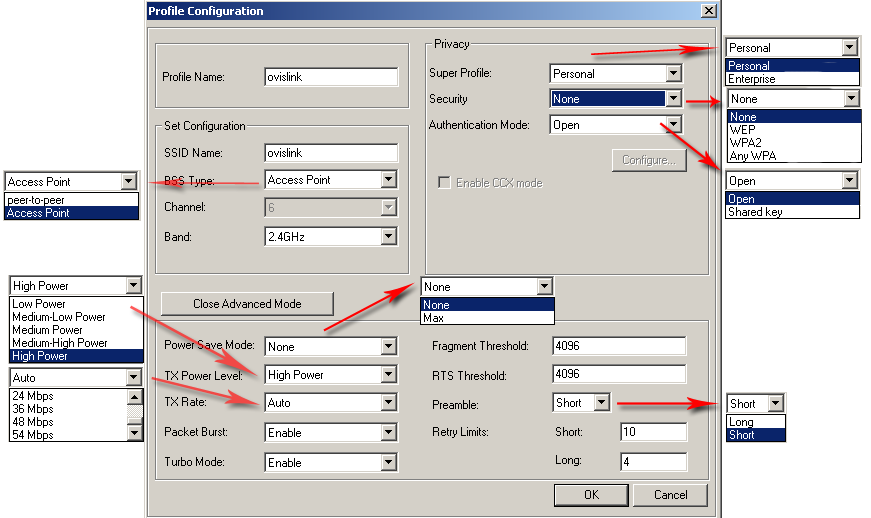

Типичные настройки приведены в следующей таблице:

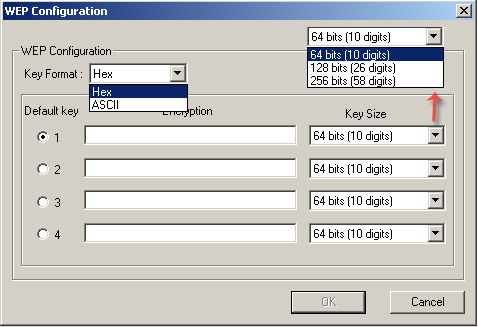

Из особенностей настройки хочу отметить, что в выборе методов шифрования присутствует 256-битное WEP шифрование, о наличии которого ничего не сказано в спецификации на сайте производителя.

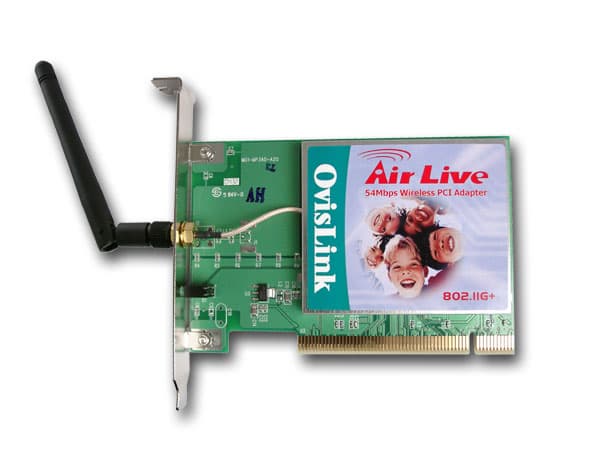

PCI Adapter OvisLink Wl-8000PCI

Комплектация карты полностью аналогична OvisLink WL-8000PCM.

Спецификации PCI Adapter OvisLink Wl-8000PCI:

  • Стандарты: 802.11g (с поддержкой 108 Mbps) и 802.11b 2,4 ГГц;
  • Интерфейс: PCI 2.2
  • Антенна: одна, внешняя, всенаправленная, дипольная, 2 dBi;
  • Безопасность — WEP 64/128, WPA
  • Чувствительность приемника — -89dbM при 1Mbps, -72dbM при 54Mbps
  • Скорости:
    802.11b — 11, 5, 2, 1 Mbit/sec;
    802.11b+ — 22 Mbit/sec;
    802.11g — 54, 48, 36, 24, 18, 12, 9, 6 Mbit/sec;
  • Драйвера: Win98SE/ME/2K/XP
  • Вес: 90g
  • Размеры: 120mm(L)×80mm

Настройки PCI Adapter OvisLink WL-8000PCI:

Настройка PCI — адаптера полностью аналогична настройке Cardbus — адаптера.

Вид изнутри:

Металлический экран на PCI-карте припаян к самой плате, поэтому подробнее узнать о внутреннем устройстве адаптера не удалось.

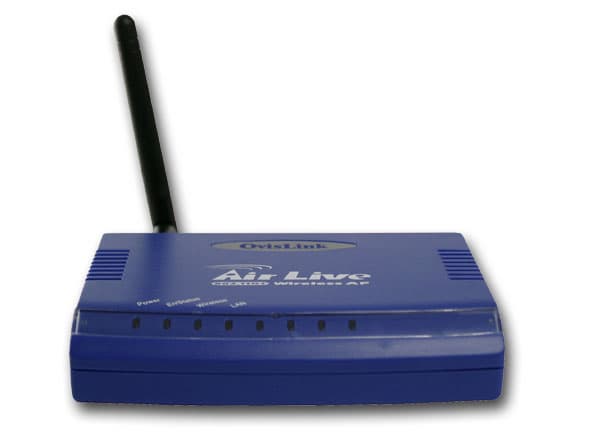

Wireless Access Point OvisLink WL-8000AP:

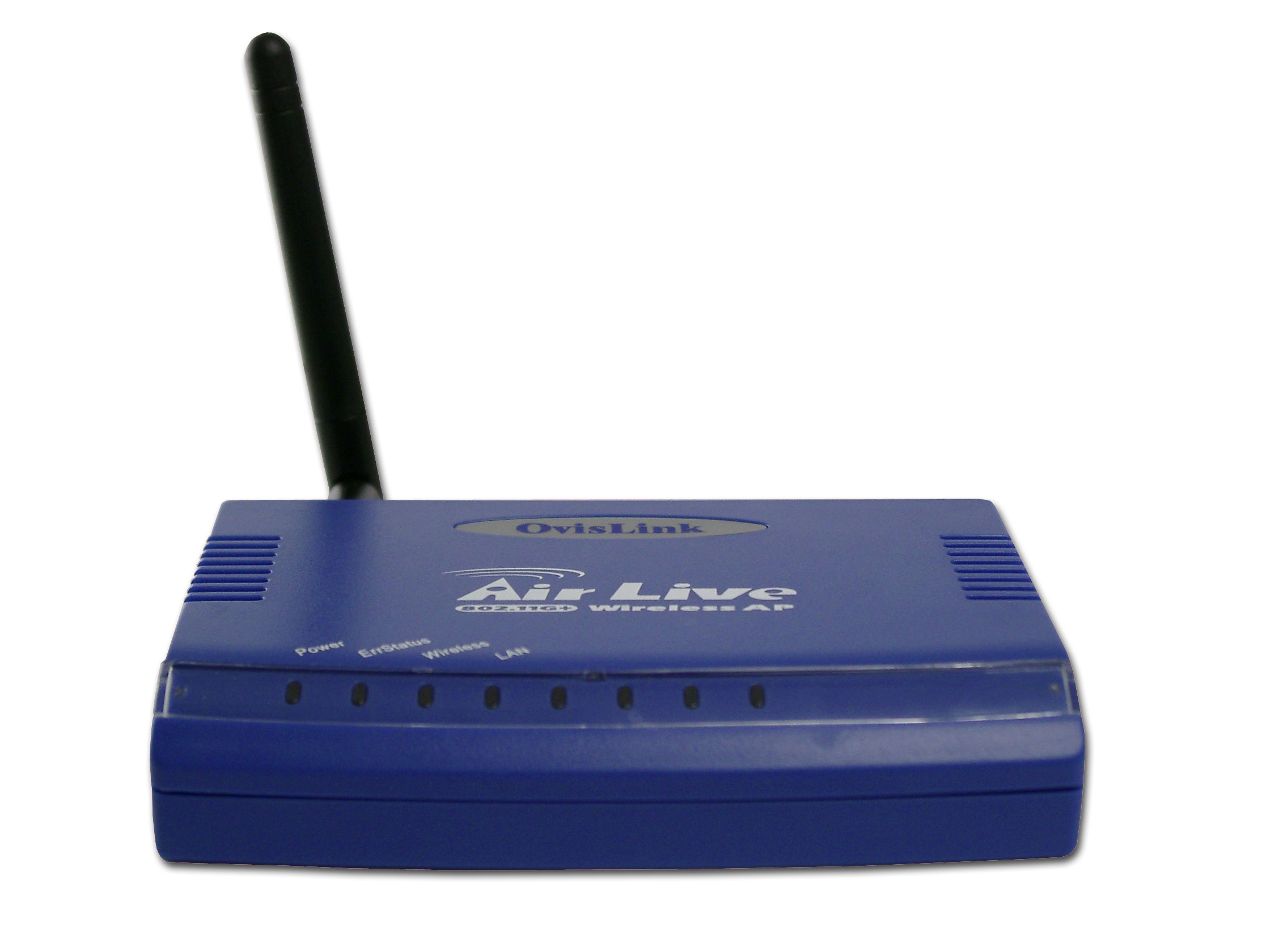

На точке доступа расположены следующие индикаторы:

  • индикатор питания
  • индикатор статуса ошибок
  • индикатор активности беспроводного соединения
  • индикаторы активности на порте LAN

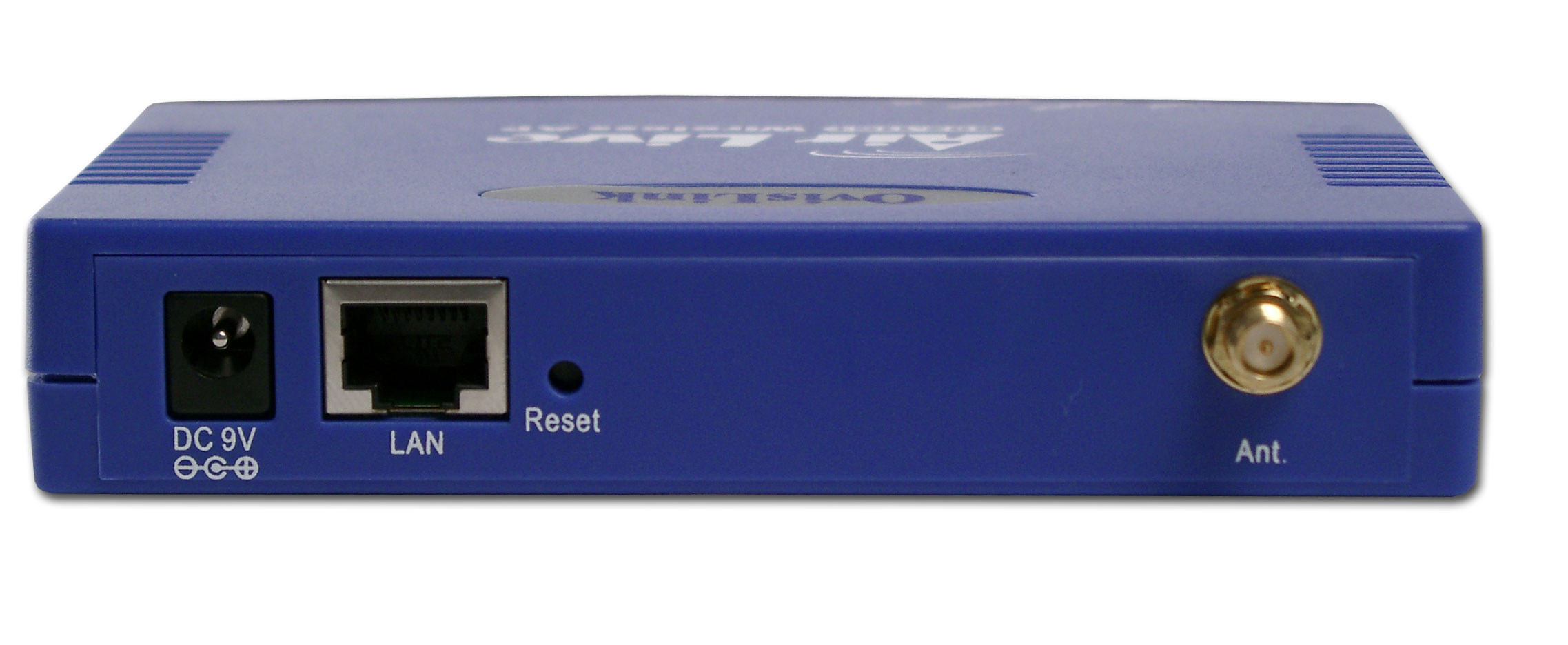

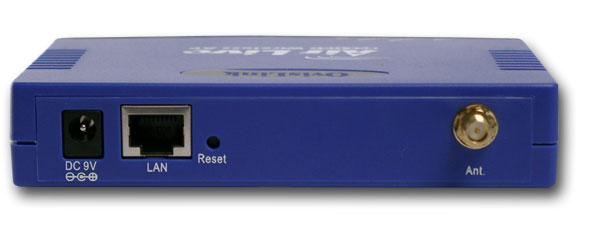

На задней панели расположены:

  • 1 × LAN порт
  • разъем питания
  • кнопка Reset (сброс параметров).
  • r-sma разъем для подключения антенны

В комплект входит: БП, метровый патчкорд, диск с описанием, инструкция на 5-ти языках (без русского).

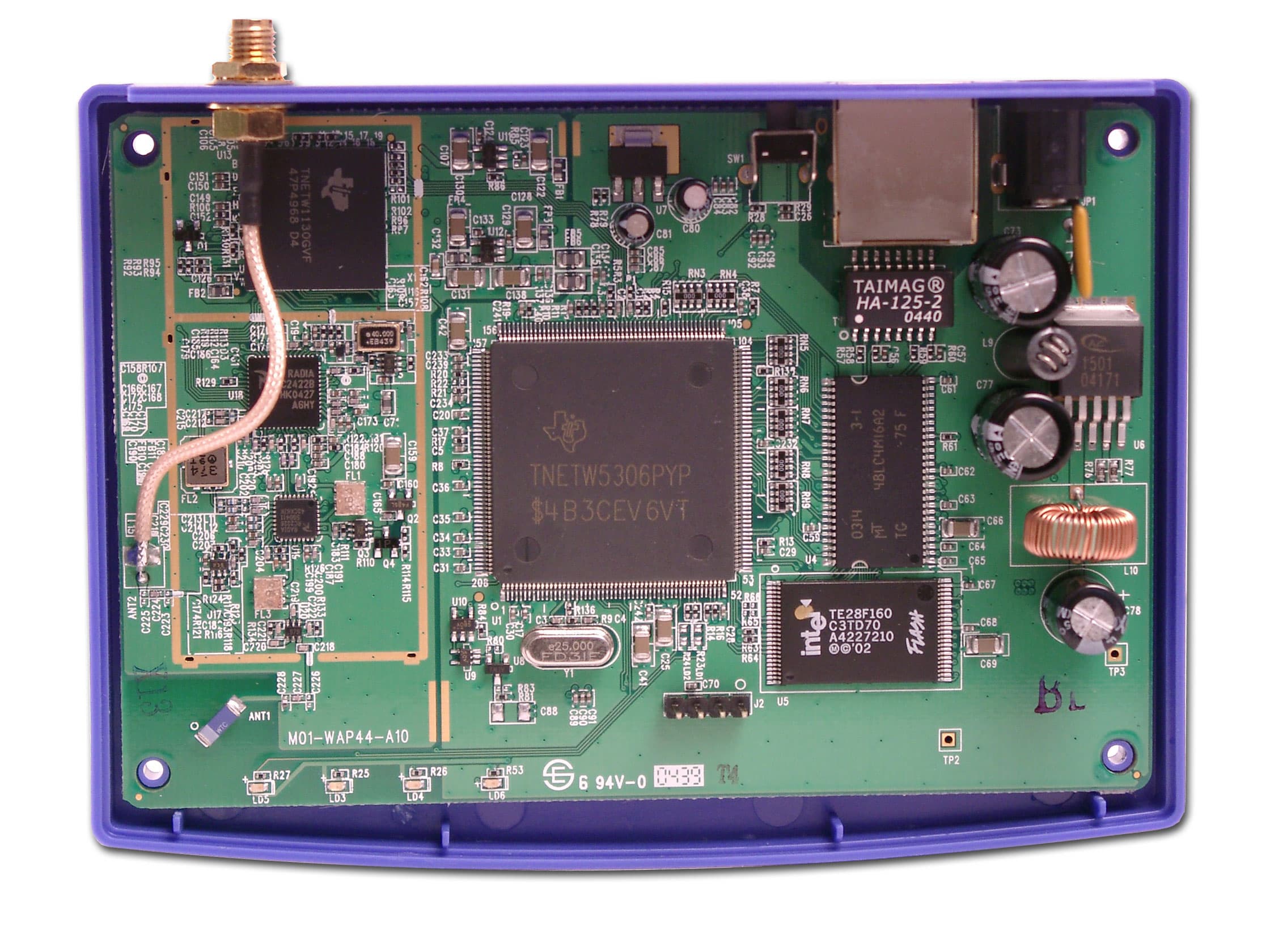

Вид изнутри

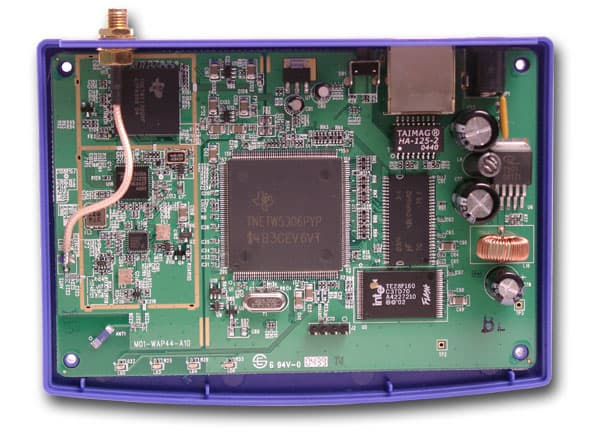

Точка доступа выполнена на базе процессора TNETW5306PYP, беспроводной интерфейс реализован на чипе TNETW1130GVF. Спецификации на эти микросхемы найти не удалось.

На чипе беспроводного интерфейса отсутствует экран, что может отрицательно сказаться на качестве беспроводной связи при наличии сильного источника помех (если устройство находится рядом с микроволновой печью и т.п.).

На плате точки доступа также установлено 2 Мбайт Flash-памяти (Intel TE28F160C3TD70) и 8 Мбайт SDRAM памяти (MT 48LC4M16A2TG-75F). За автоопределение полярности на LAN-порте отвечает микросхема TAIMAG HA-125-2

Спецификации устройства:

корпус пластиковый, допускается горизонтальная установка или подвес на стену
проводной сегмент
LAN количество портов 4
auto MDI/MDI-X да
возможность задания размера MTU вручную нет
Беспроводной сегмент
антенна количество 1
тип одна внешняя дипольная
возможность замены антенны/тип коннектора есть/r-SMA
принудительное задание номера рабочей антенны -
поддерживаемые стандарты и скорости 802.11b 11, 5, 2, 1 Mbit/sec
802.11g 54, 48, 36, 24, 18, 12, 9, 6 Mbit/sec
расширения протокола 802.11g да, TurboMode
возможность ручного задания скорости нет
выходная мощность средняя ??
802.11b @11Mbit/s ??
802.11g @54Mbit/s ??
чувствительность приемника 802.11b @11Mbit/s ??
802.11g @54Mbit/s ??
работа с другой AP поддержка WDS (мост) нет
поддержка WDS + AP нет
возможность работы в режиме клиента нет
wireless repeater (повторитель) нет
безопасность блокировка широковещательного SSID нет
привязка к MAC адресам да
WEP шифрование 64/128bit
WPA шифрование да
WPA-PSK (pre-shared key) да
802.1x да
основные возможности
конфигурирование устройства и настройка клиентов администрирование WEB-интерфейс да
собственная утилита нет
telnet нет
ssh нет
COM-порт нет
SNMP нет
возможность сохранения и загрузки конфигурации нет
логирование событий нет
SNMP поддержка SNMP Read нет
поддержка SNMP Write нет
поддержка SNMP Traps нет
дополнительная информация
версия прошивки FW:1.6.0.24; SW: 5.2.3.26.3
питание внешний БП, 9VDC, 1A

Конфигурирование

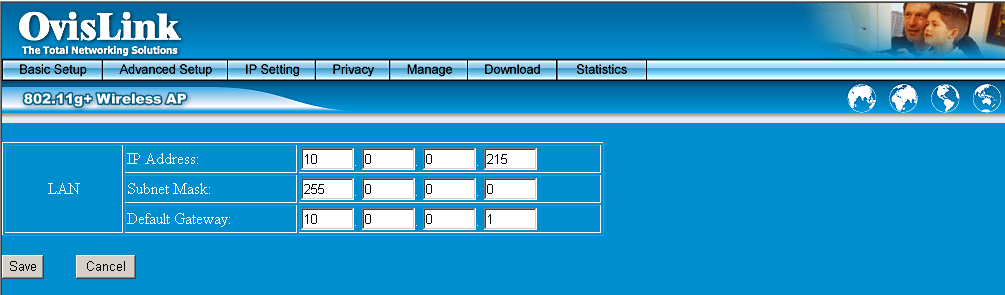

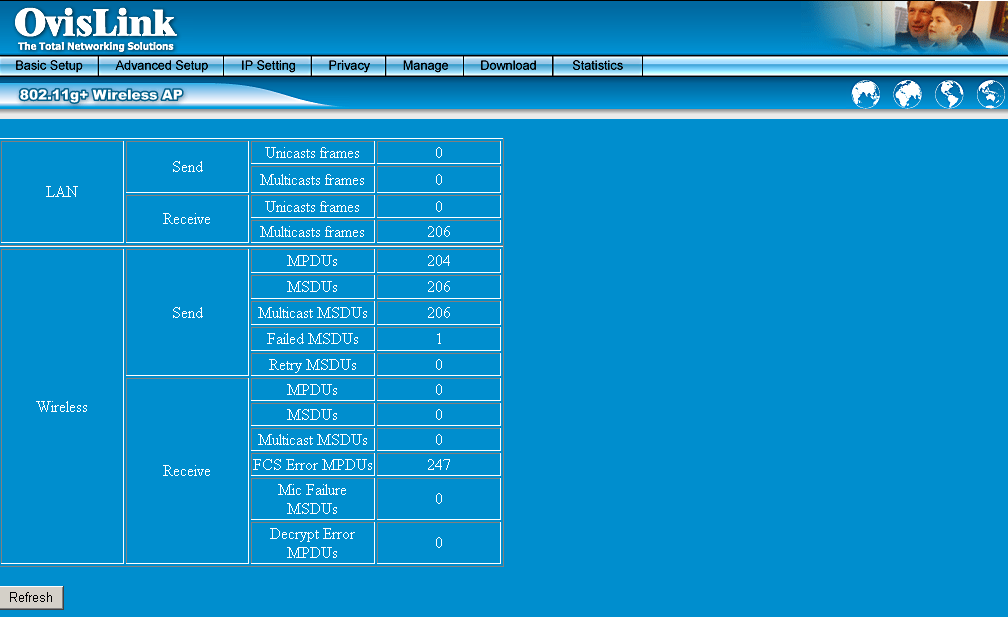

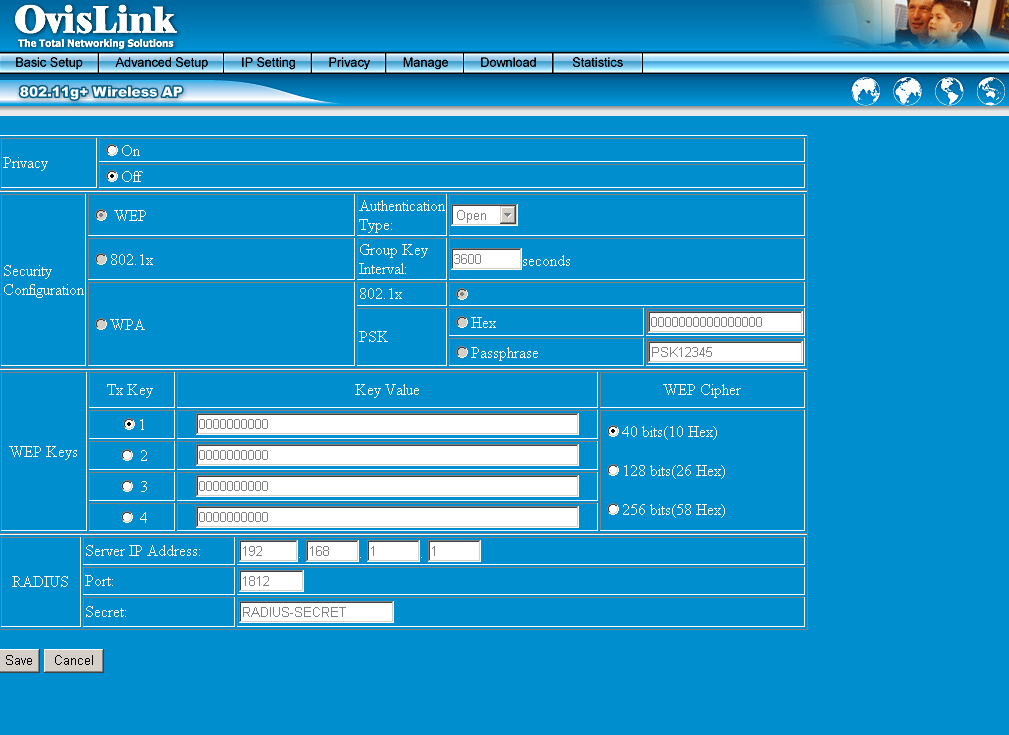

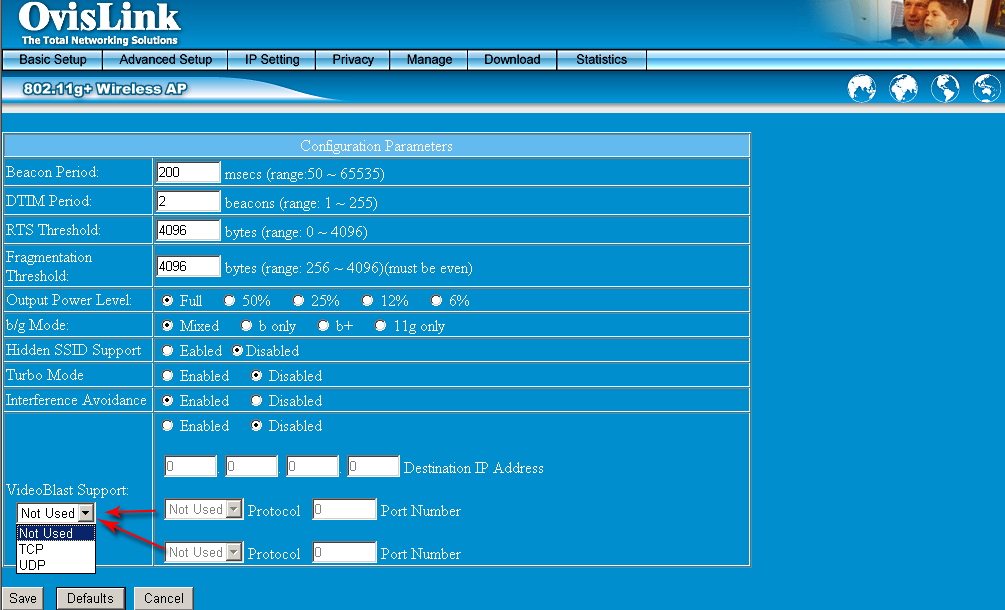

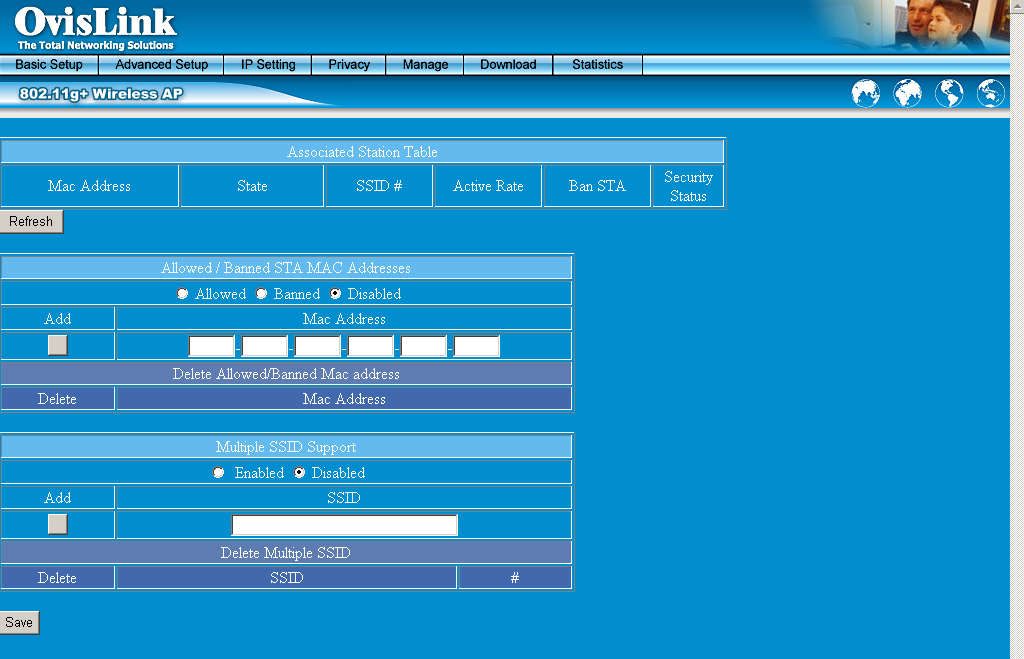

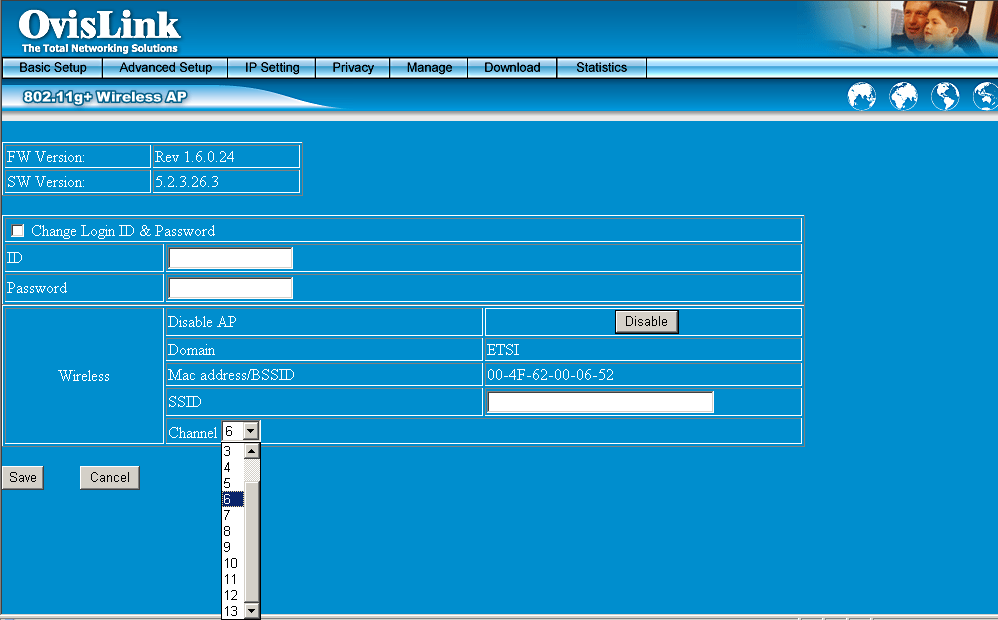

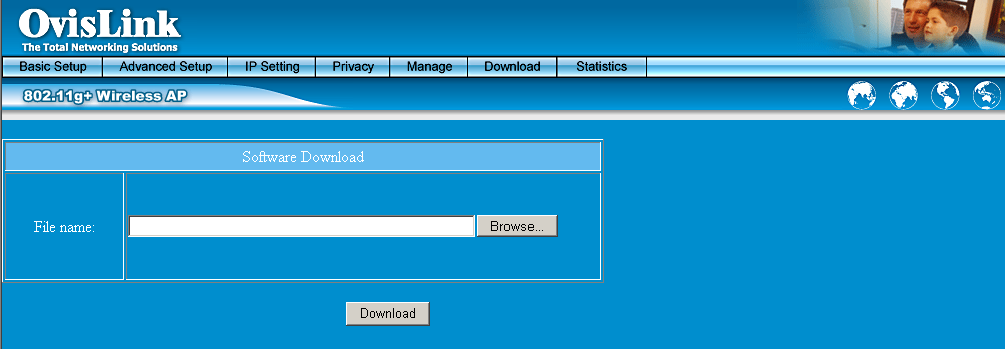

Конфигурация устройства осуществляется через WEB — интерфейс. Скриншоты его основных настроек показаны в таблице.



Опять же, присутствует пункт 256 битного WEP шифрования, а в документации говорится, что устройство поддерживает шифрование не выше 128 бит. Сам интерфейс сделан очень логичным и понятным. В устройстве есть поддержка технологии Video Blast, но ее описание мне найти не удалось (заявлено только что она включает поддержку vHCF, о которой тоже ничего не говорится). На сайте производителя нет подробного руководства с описанием всех возможностей.

Тестирование производительности

Тестирование проходило в несколько этапов:

  • Тест LAN — WLAN — PC Card
  • Тест LAN — WLAN — PCI Card
  • Тест LAN — WLAN — две карточки
  • Тест WLAN — WLAN — две карточки, режим Infrastructure
  • Тест WLAN — WLAN — две карточки, режим AdHoc

Тест LAN — WLAN PC Card — тест точки доступа и CardBus адаптера: трафик гонялся между компьютером с беспроводным сетевым адаптером на CardBus шине и компьютером локального (LAN) сегмента. Скорость соединения выставлялась в режим Auto для 802.11b, 802.11g и 802.11g+ (TurboMode). Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Сокращения:

  • Card — CardBus адаптер OvisLink WL-8000 PCM
  • AP — точка доступа OvisLink WL-8000AP
  • fdx — генерация трафика в обоих направлениях

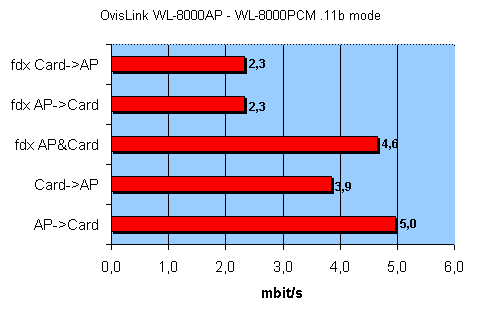

Результаты теста для 802.11b режима:

Предельная скорость: 5,0 Мбит/с — нормальная скорость для 11b режима.

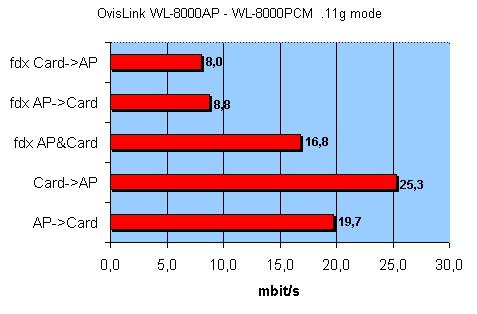

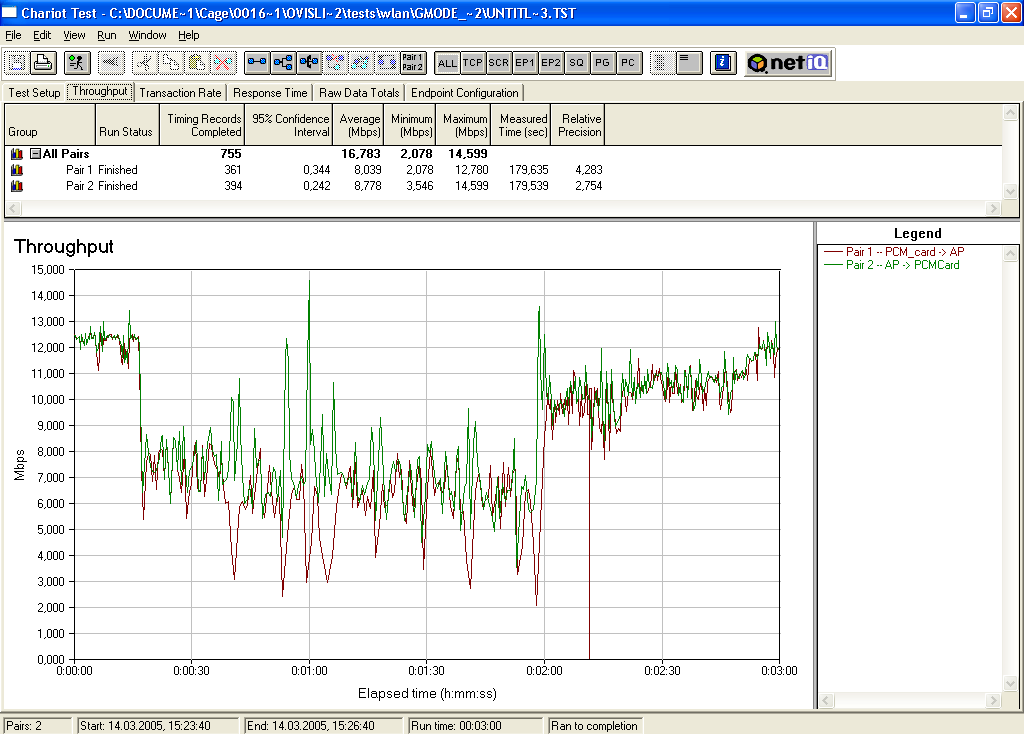

Результаты теста для 802.11g режима:

Предельная скорость: 25,3 Мбит/с — достаточно высокая для .11g режима, скорость от точки доступа заметно ниже скорости к точке доступа. В полном дуплексе скорость сильно падает, а график скоростей имеет некоторые аномалии:

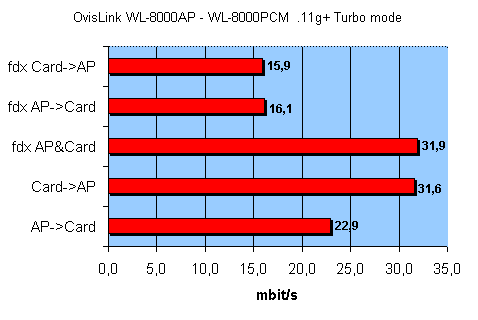

Результаты теста для 802.11g+ (Turbo Mode) режима:

Предельная скорость: 31,9 Мбит/с — видно сильное повышение скорости по сравнению с .11g режимом (в полном дуплексе скорость возрастает в 2 раза). В полудуплексе, как и в .11g режиме, скорость от точки доступа ниже скорости к точке доступа.

Тест LAN — WLAN PCI Card — тест точки доступа и PCI адаптера: трафик гонялся между компьютером с беспроводным сетевым адаптером на PCI шине и компьютером локального (LAN) сегмента. Скорость соединения выставлялась в режим Auto для 802.11b, 802.11g и 802.11g+ (TurboMode). Тест производился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Сокращения:

  • Card — беспроводной адаптер OvisLink WL-8000PCI
  • AP — точка доступа OvisLink WL-8000AP
  • fdx — генерация трафика в обоих направлениях

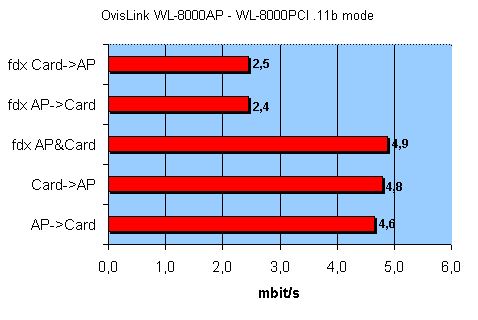

Результаты теста для 802.11b режима:

Максимальная скорость: 4,9 Мбит/с. Как и в случае с PCM-адаптером скорость нельзя назвать высокой.

Результаты теста для 802.11g режима:

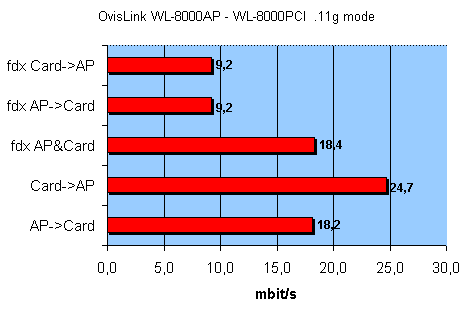

Максимальная скорость: 24,7 Мбит/с — достаточно высокая скорость для .11g режима. Скорость к точке доступа опять же выше скорости от точки доступа. И снова наблюдается значительное снижение скорости в полнодуплексном режиме — похоже, это характерно для .11g режима.

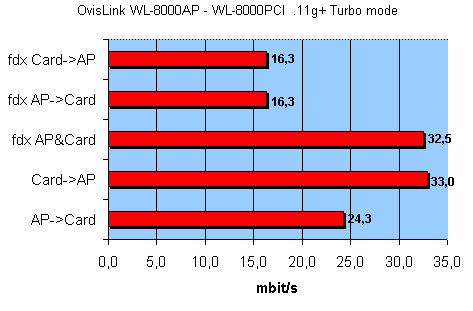

Результаты теста для 802.11g+ (Turbo Mode) режима:

Максимальная скорость: 33,0 Мбит/с — существенное повышение скорости по сравнению с .11g режимом. Как и на PCM адаптере сильнее всего это проявляется в полнодуплексном режиме.

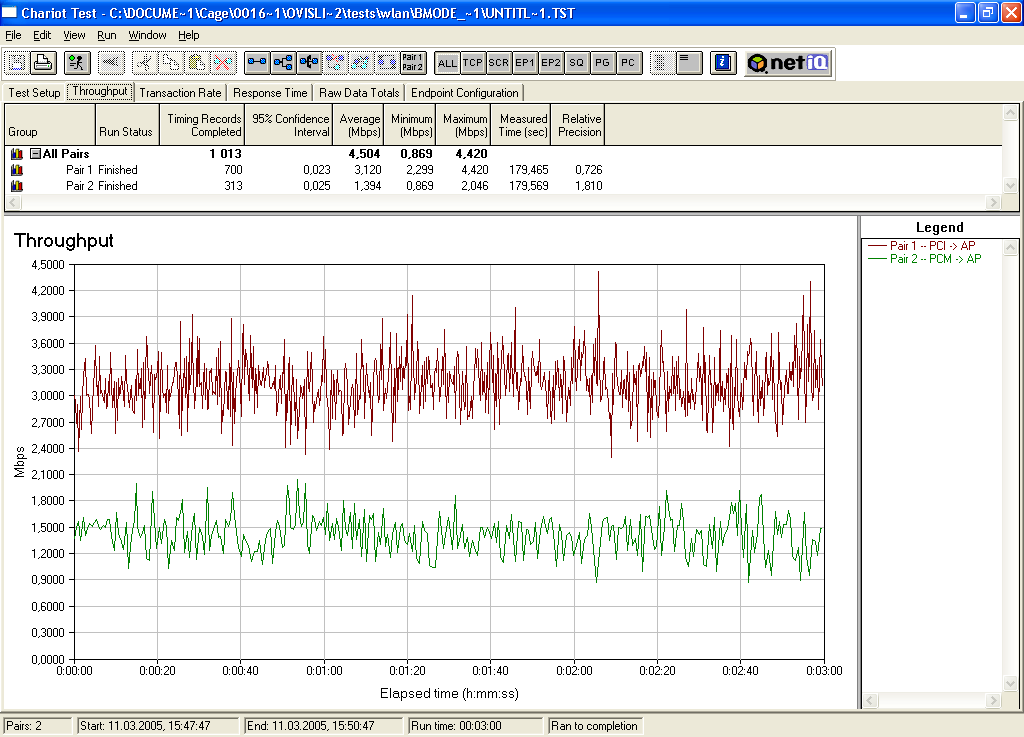

Тест LAN — WLAN 2 карточки — тест точки доступа: трафик гонялся между компьютером в LAN-сегменте и двумя беспроводными адаптерами (сначала обе карточки гнали трафик в одну сторону, потом обе в другую, а потом обе в обе стороны). Скорость соединения выставлялась в режим Auto mode для 802.11b, 802.11g и 802.11g+ (Turbo) режимов. Тест производился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Сокращения:

  • AP — точка доступа OvisLink WL-8000AP
  • Cards — сетевые адаптеры OvisLink WL-8000PCI и WL-8000PCM
  • fdx — генерация трафика в обоих направлениях

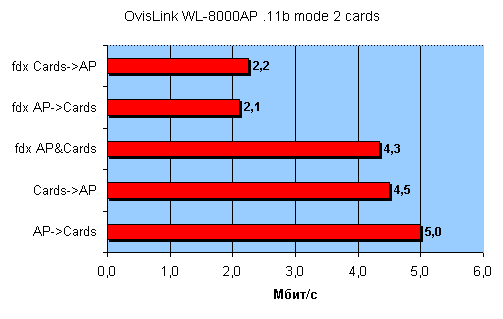

Результаты теста в .11b режиме:

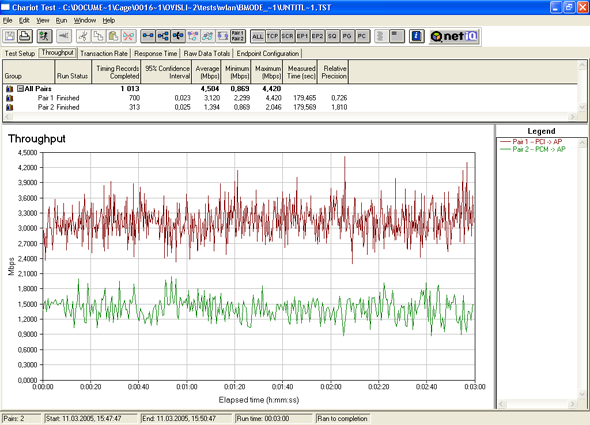

Максимальная скорость: 5,0 Мбит/с. В случае передачи данных от точки доступа к сетевым адаптерам скорости практически одинаковые, а при передаче в обратном направлении наблюдается следующая картина:

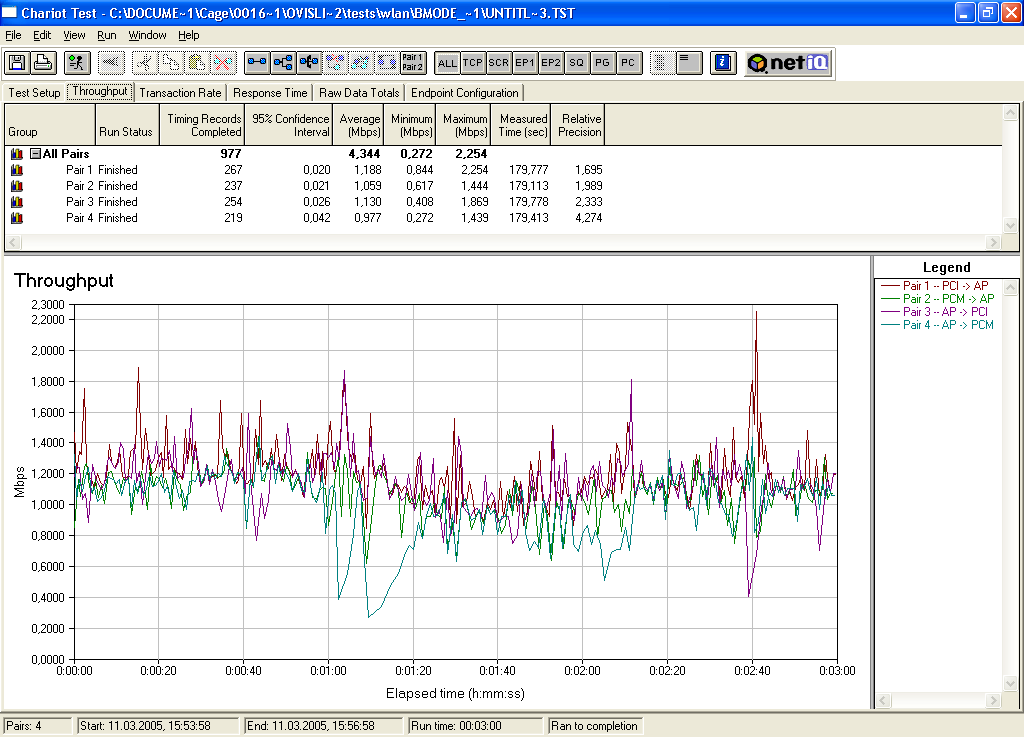

В полном дуплексе график скоростей имеет небольшие скачки:

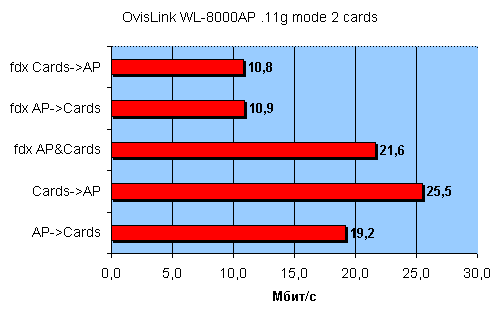

Результаты теста в .11g режиме:

Максимальная скорость 25,5 Мбит/с — хороший результат для .11g режима.

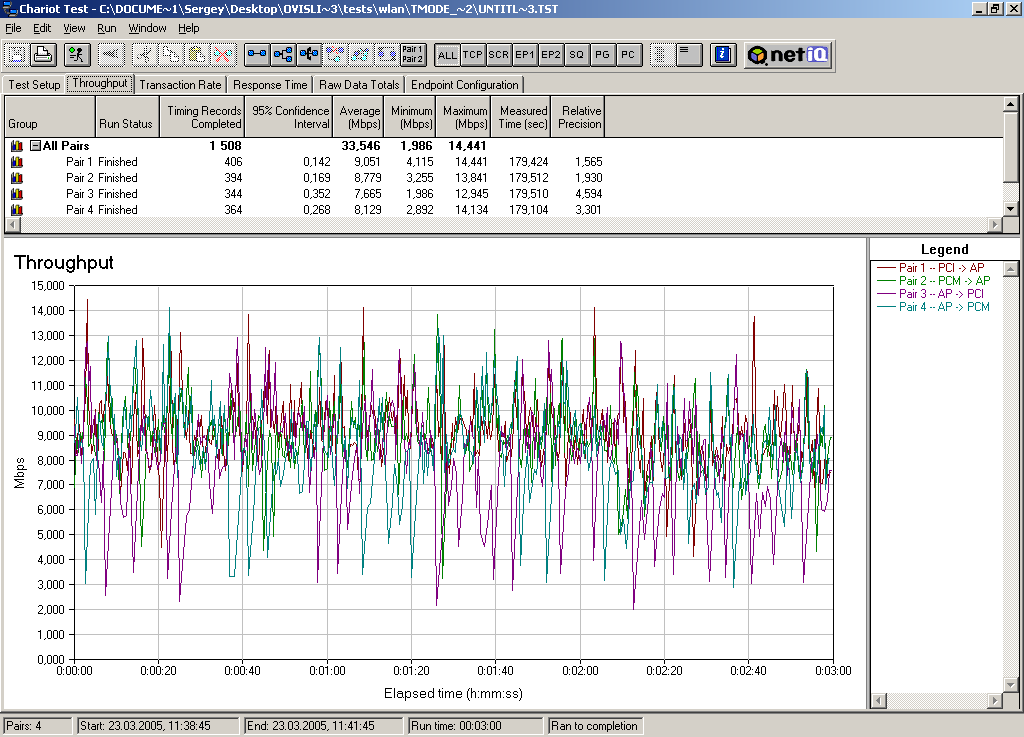

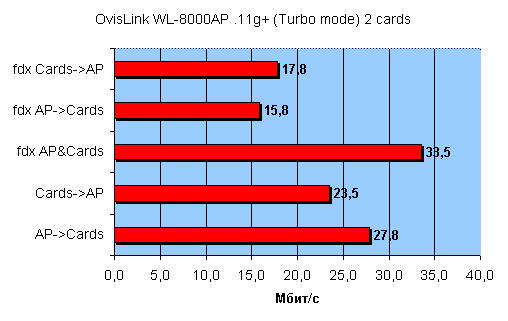

Максимальная скорость: 33,5 Мбит/с — отличный результат для беспроводного соединения. По графику видно, что в полном дуплексе скорость варьируются в широких пределах:

Тест WLAN — WLAN режим Infrastructure — трафик гоняется между беспроводными сетевыми картами через точку доступа (режим Infrastructure). Скорость соединения устанавливается в Auto mode. Тест проводился для трех режимов: 802.11b, 802.11g и 802.11g+ (Turbo Mode) с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Сокращения:

  • CardPCI — сетевая карта OvisLink WL-8000PCI
  • CardPC — сетевая карта OvisLink WL-8000PCM
  • fdx — генерация трафика в обоих направлениях

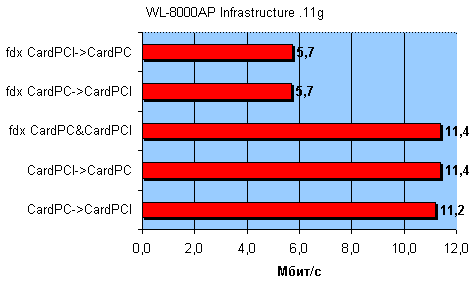

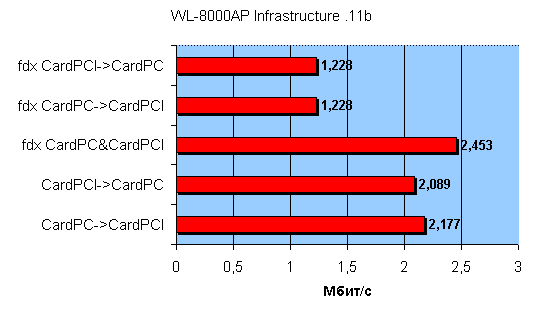

Результаты теста для .11b режима:

Результаты теста для .11g режима:

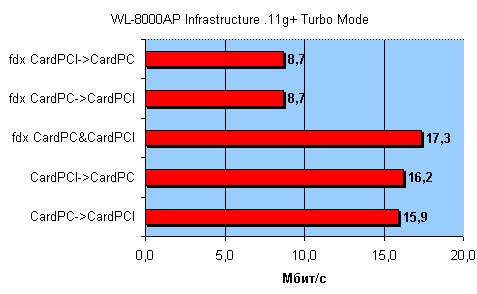

Результаты теста для .11g+ Turbo режима:

Во всех тестах наблюдается не очень высокая скорость передачи данных. Использование Turbo режима позволяет в значительной мере повысить скорость передачи. Аномалий в графиках распределения скоростей нет.

Тест WLAN — WLAN режим AdHoc — трафик гоняется между беспроводными сетевыми картами без точки доступа. Скорость соединения устанавливается в Auto mode. Тест проводился с помощью Chariot NetIQ для двух режимов: 802.11g и 802.11g+ (Turbo Mode), так как в настройках беспроводных адаптеров нельзя поставить чисто 802.11b режим. Расстояние между точками не превышало 5 метров.

Сокращения:

  • CardPCI — сетевая карта OvisLink WL-8000PCI
  • CardPC — сетевая карта OvisLink WL-8000PCM
  • fdx — генерация трафика в обоих направлениях

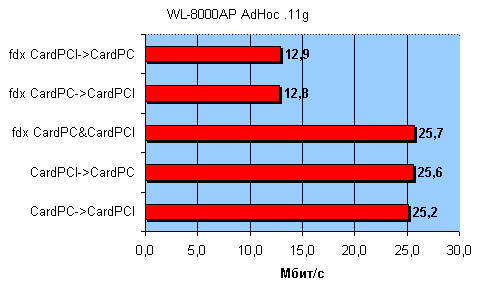

Результаты теста для .11g режима:

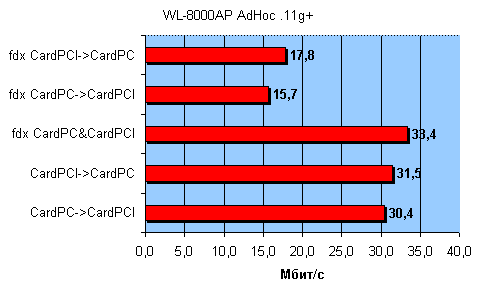

Результаты теста для .11g+ режима:

В обоих тестах наблюдается очень высокая скорость передачи данных (скорость даже выше чем в режиме Infrastructure).

Доступность:

На текущий момент средняя розничная цена на рассматриваемое оборудование в Москве составляет:

OvisLink WL-8000AP Н/Д(0)
OvisLink WL-8000PCI Н/Д(0)
OvisLink WL-8000PCM Н/Д(0)

Выводы:
Беспроводное оборудование от OvisLink серии WL-8000 обладает очень высокой производительностью. Использование 802.11g+ (Turbo) режима дает существенный прирост к скорости как в случае работы с точкой доступа, так и в случае прямой связи между беспроводными адаптерами (AdHoc режим). При использовании .11g и .11g+ (Turbo) режима наблюдается закономерность: скорость передачи от точки доступа к беспроводному адаптеру в полудуплексном режиме ниже, чем скорость передачи от беспроводного адаптера к точке доступа. В режиме .11g наблюдается значительное падение скорости при включении полнодуплексной передачи, в случае использования .11g+ (Turbo) режима такого эффекта не наблюдается. Точка доступа WL-8000AP не поддерживает работу в режиме клиента, повторителя и т.д. Поэтому, несмотря на высокую производительность, ее цена остается сравнительно низкой.

Точка доступа OvisLink WL-8000AP:

Плюсы:

  • Простой и удобный интерфейс настройки
  • Возможность задания мощности выходного сигнала
  • Значительное повышение скорости при использовании Turbo режима
  • Возможность отключения SSID
  • Поддержка 256-битного WEP шифрования
  • Возможность использования нескольких SSID

Минусы:

  • Отсутствие возможности работы в режиме клиента, повторителя и т.д.
  • Невозможность ручного задания скорости на беспроводном интерфейсе
  • Падение скорости при включении полнодуплексной передачи в .11g режиме
  • Наличие возможностей, не описанных в документации (в данном случае поддержка VideoBlast)
  • Отсутствие встроенной справочной системы
  • Отсутствие возможности сохранения конфигурации

Беспроводные адаптеры OvisLink WL-8000PCI/PCM:

Плюсы:

  • Простой и удобный интерфейс настройки
  • Значительное повышение скорости при использовании Turbo режима
  • Высокая скорость работы в AdHoc режиме
  • Поддержка 256-битного WEP шифрования

Минусы:



Оборудование предоставлено компанией АК-Цент Микросистемс
