Беспроводные MIMO-адаптеры OvisLink AirLive WMM-3000PCI и WMM-3000PCM

стандарта IEEE 802.11g с поддержкой режима повышения производительности беспроводной связи


В данном обзоре мы рассмотрим беспроводные MIMO-адаптеры из серии AirLive компании OvisLinkWMM-3000PCI и WMM-3000PCM.

Данная серия беспроводных адаптеров помимо технологии MIMO, позволяющей расширить зону покрытия, также поддерживает технологии Turbo-G и XR (в терминологии OvisLink). Технология TurboG позволяет повысить производительность связи по сравнению со стандартным режимом IEEE 802.11g, оставаясь при этом в том же диапазоне частот. Технология XR позволяет повысить производительность беспроводной связи за счет расширения диапазона частот используемых для передачи данных. Более подробную информацию о технологиях повышения производительности в беспроводных сетях можно почерпнуть здесь ("Методы увеличения производительности в беспроводных сетях Wi-Fi, часть первая: Bursting, Compression, Fast Frames, Concatenation") и здесь ("Методы увеличения производительности в беспроводных сетях Wi-Fi, часть первая: Bursting, Compression, Fast Frames, Concatenation"). Аббревиатура WMM расшифровывается как Wireless MultiMedia.

Беспроводной PCI-адаптер OvisLink AirLive WMM-3000PCI

Комплект поставки:

  • Сам беспроводной адаптер
  • 2 антенны беспроводной связи 2 dBi
  • Руководство по быстрой установке и настройке на 8-ми языках (включая русский)
  • Диск с драйверами, утилитами и документацией под ОС семейства MS Windows (98/Me/2k/XP)

Спецификация:

  • Интерфейс: Cardbus
  • Поддерживаемые скорости: 1, 2, 5,5, 11, 22, 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с (в спецификации устройства также сообщается, что использование режимов Turbo и XG позволяют повысить производительность беспроводной связи до 125 Мбит/с по сравнению с 54-мя в режиме IEEE 802.11g)
  • Безопасность:
    WEP: 64/128 бит
    WPA-PSK, WPA2-PSK: AES, TKIP
    WPA, WPA2: EAP-PEAP (MSCHAPv2), EAP-TLS, TTLS (CHAP, MSCHAP, MSCHAPv2, PAP, EAP-MD5), LEAP

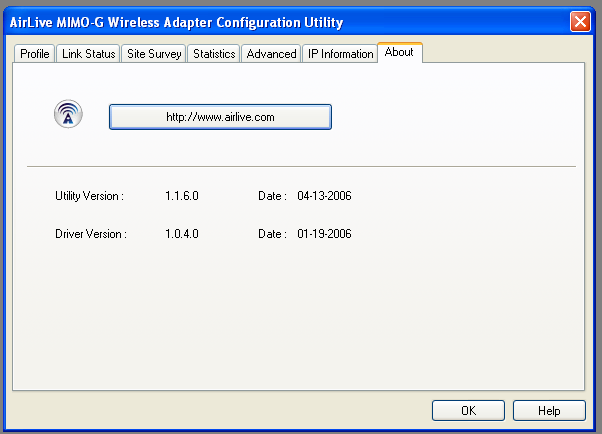

  • Версия утилиты: 1.1.6.0 от 13-апр-2006
    Версия драйвера: 1.0.4.0 от 19-янв-2006

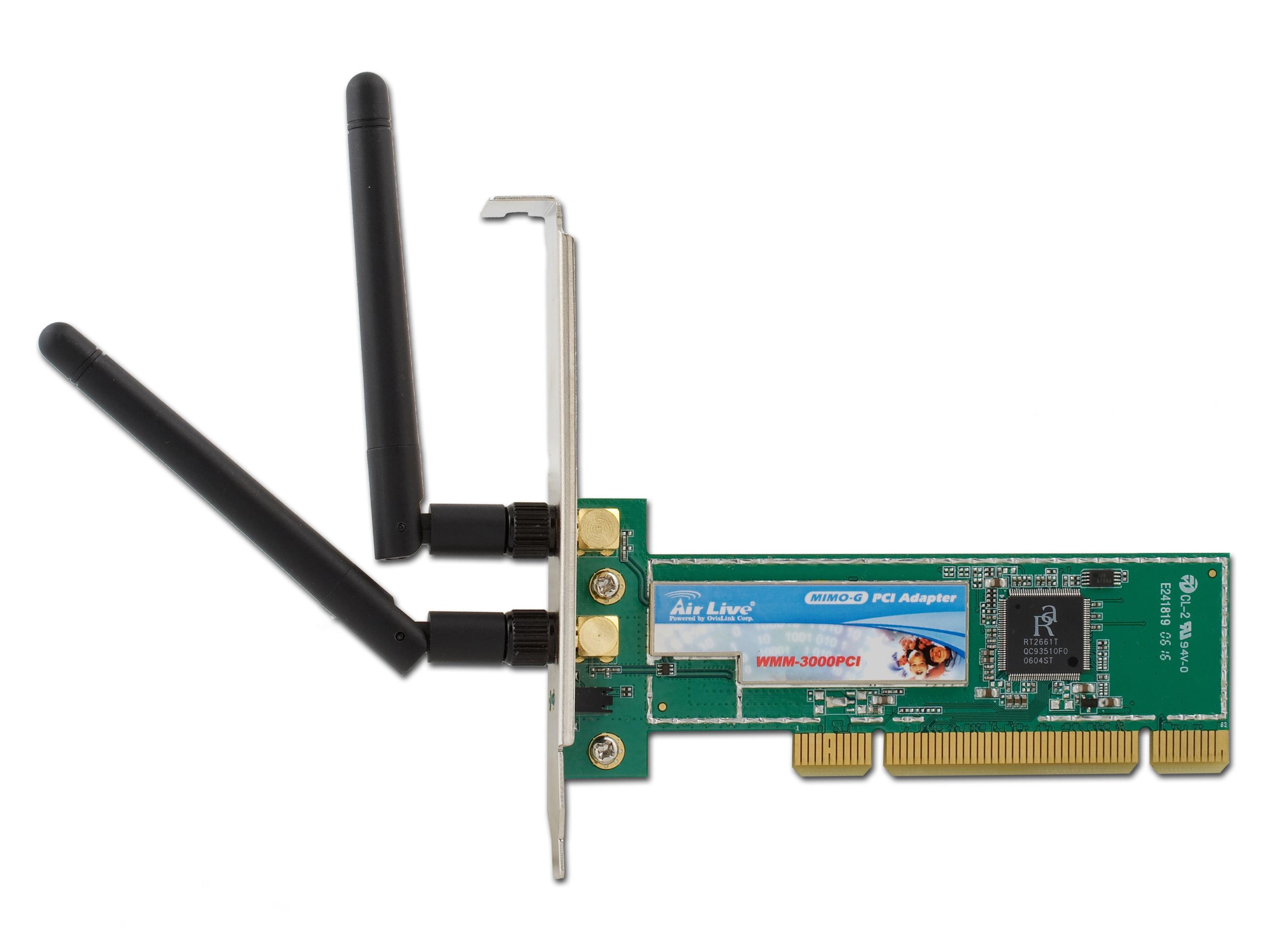

Данный беспроводной адаптер создан на базе беспроводного чипсета RaLink RT2661 (поддержка операционных систем семейства Windows, Linux, MacOSX, поддержка интерфейсов Cardbus, PCI, MiniPCI, поддержка режимов повышения производительности беспроводного сегмента). Трансивер устройства скрыт под экраном, закрепленным на основной плате устройства.

Конфигурация

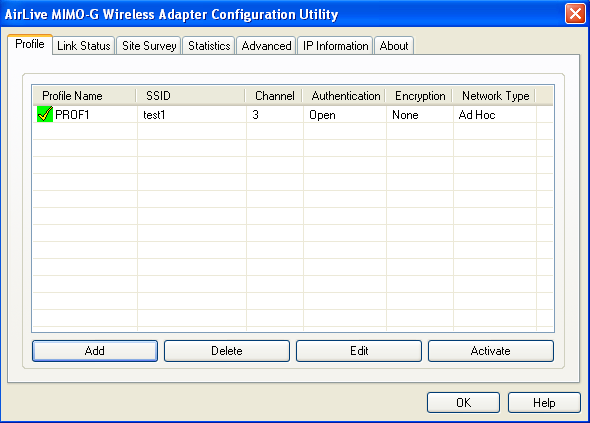

Конфигурацию беспроводного адаптера можно производить с использованием встроенной в ОС Windows XP утилиты Windows Zero Config (WZC) или с использованием утилиты настройки, поставляемой на диске с беспроводным адаптером. Рассмотрим данную утилиту более подробно.

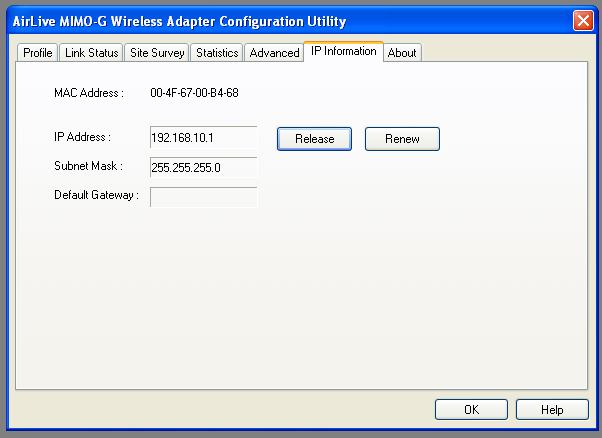

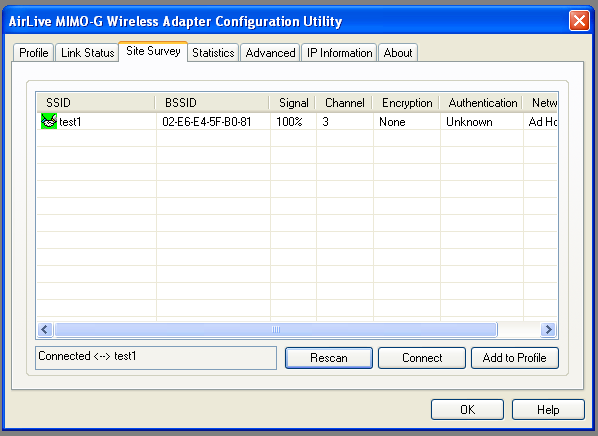

Полный список скриншотов интерфейса настройки








Рассмотрим некоторые пункты утилиты настройки более подробно.

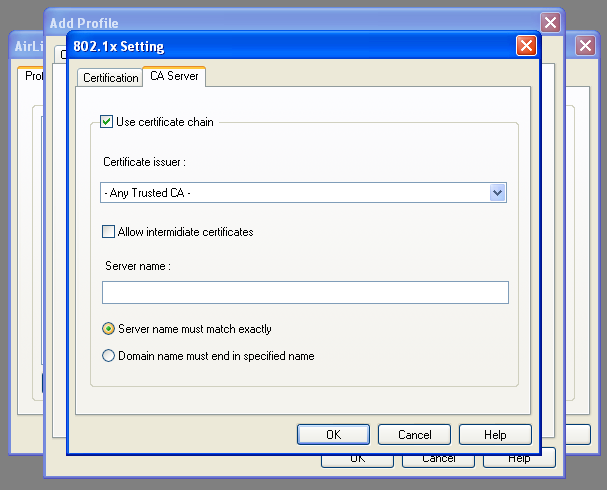

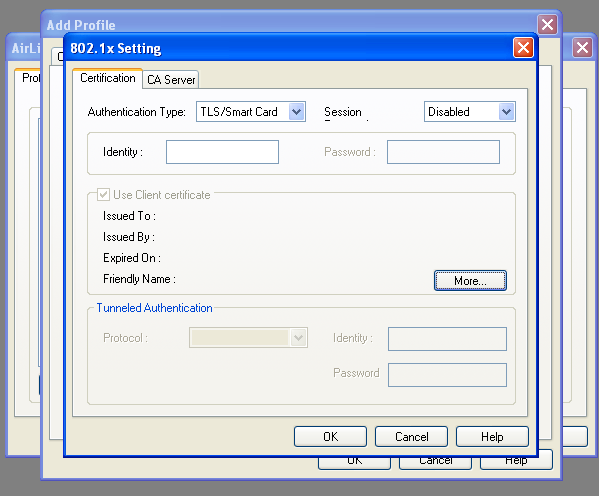

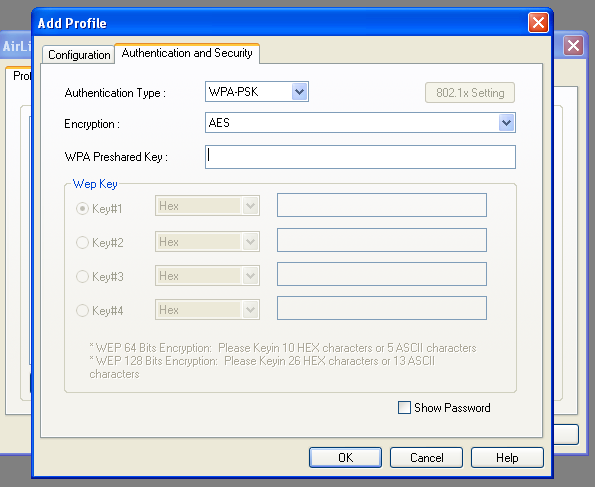

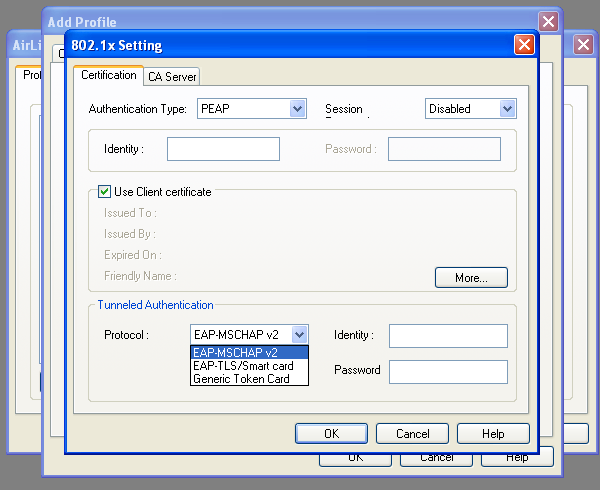

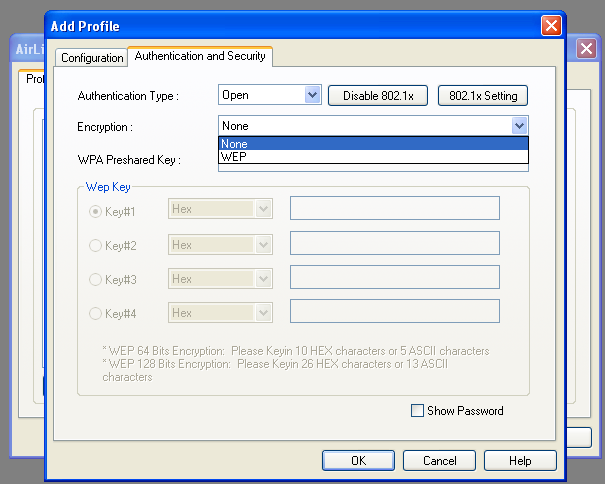

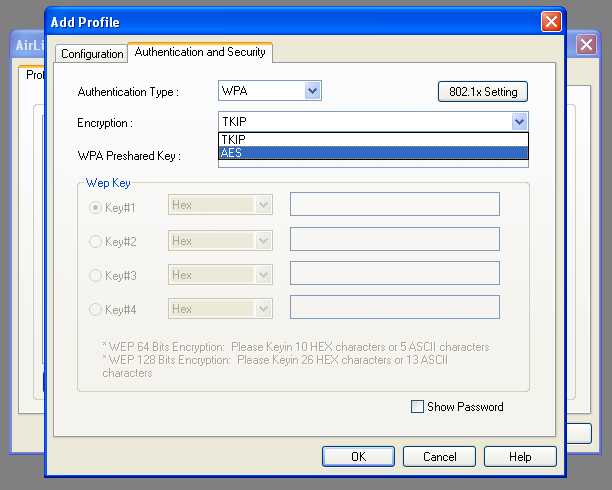

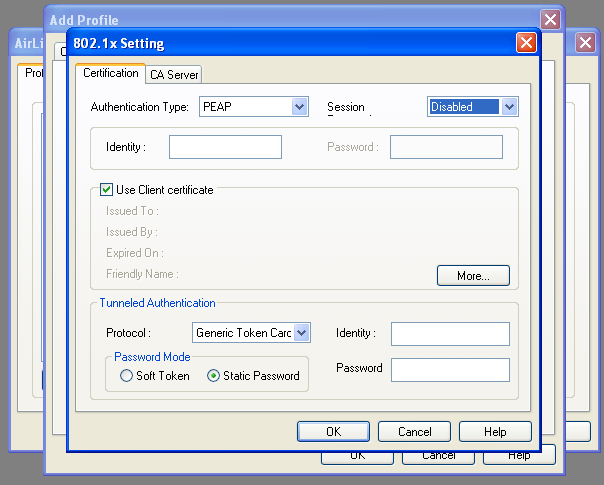

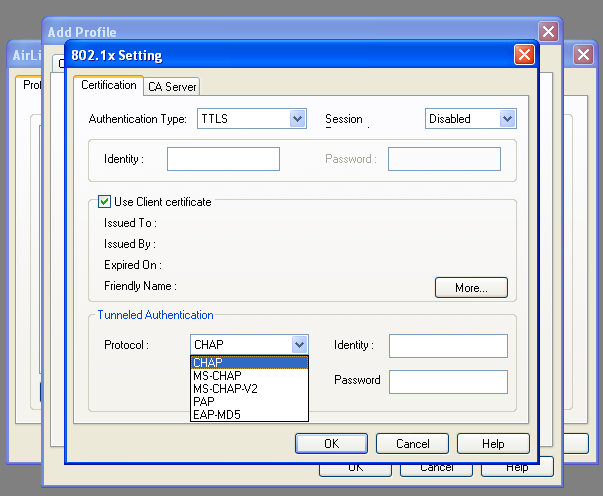

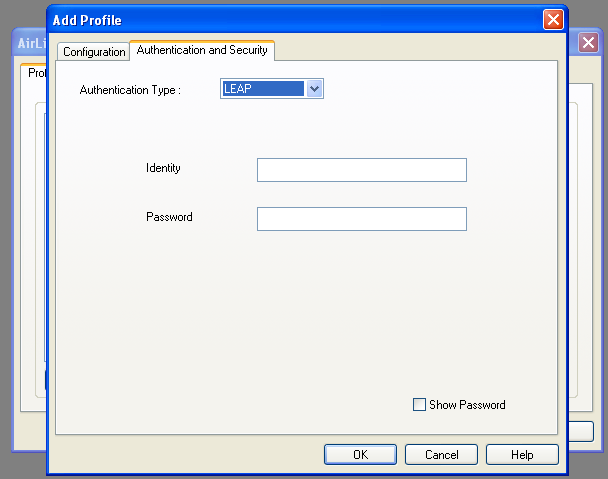

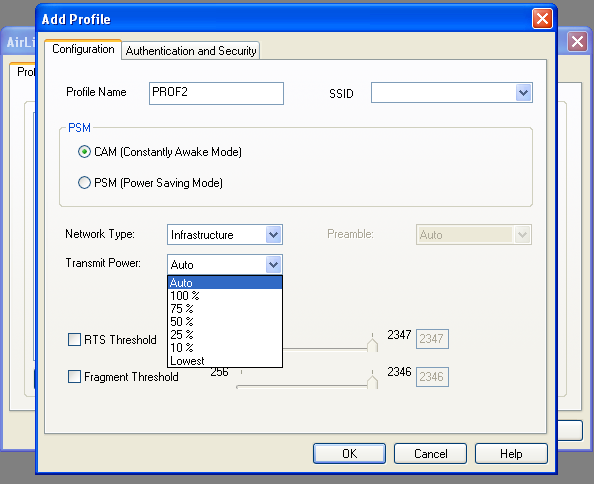

Самое большое количество настроек посвящено вопросам безопасности беспроводной связи. В режиме AdHoc возможно использование безопасности WEP или WPA-PSK (алгоритм шифрования AES или TKIP).

Также устройство позволяет устанавливать связь в режиме AdHoc на скорости 54 Мбит/с (стандарт IEEE 802.11g не требует обязательной поддержки этого режима).

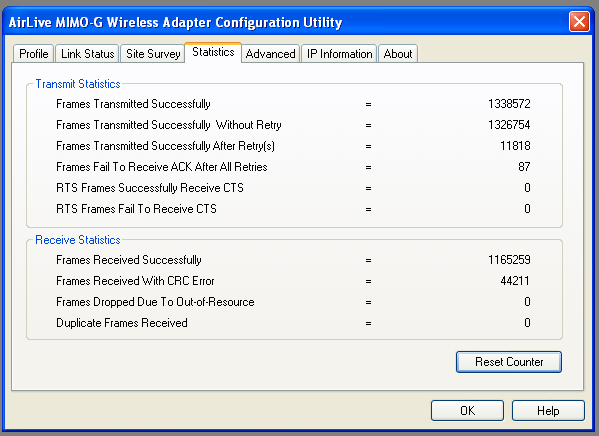

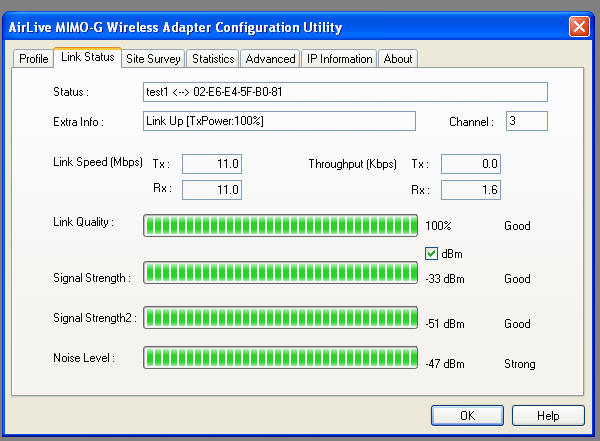

В статистике соединения уровень сигнала отображается отдельно для каждой антенны.

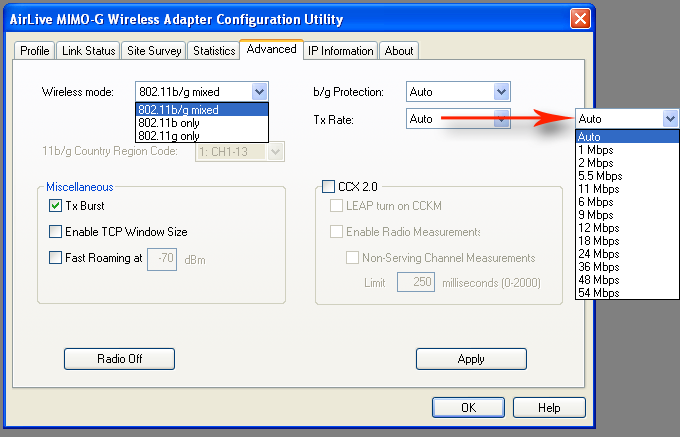

Здесь задается режим беспроводной связи и скорость соединения. Несмотря на то, что устройство поддерживает Turbo-G и XR режимы (о них мы уже говорили выше), которые, по заверениям производителя, поддерживают производительность беспроводной связи до 125 Мбит/с, максимальная скорость, которую мы можем установить, составляет стандартные 54 Мбит/с. Судя по названию, включение пункта Tx Burst включает режим Turbo-G. Возможно ли включение/выключение режима XR вручную — неизвестно.

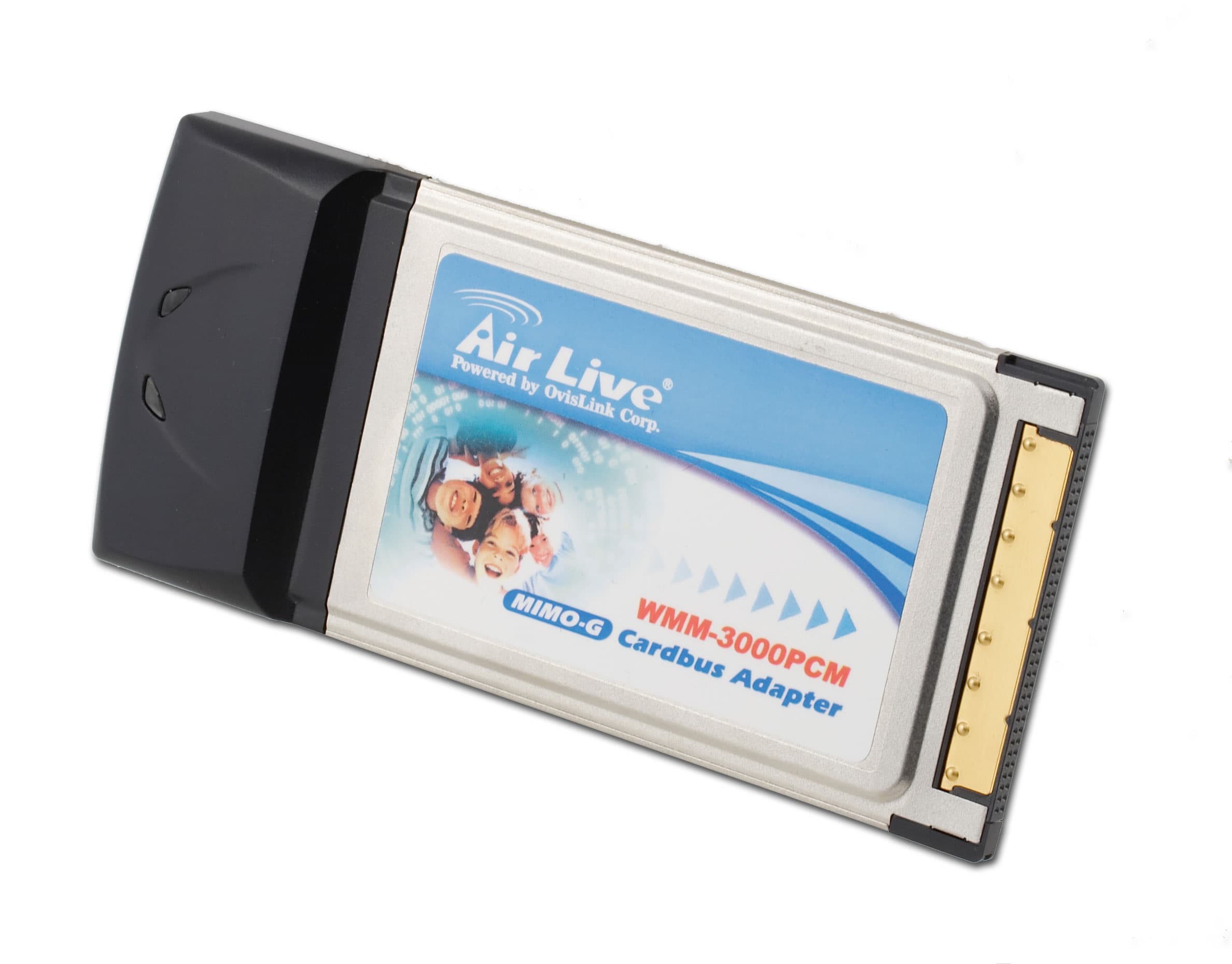

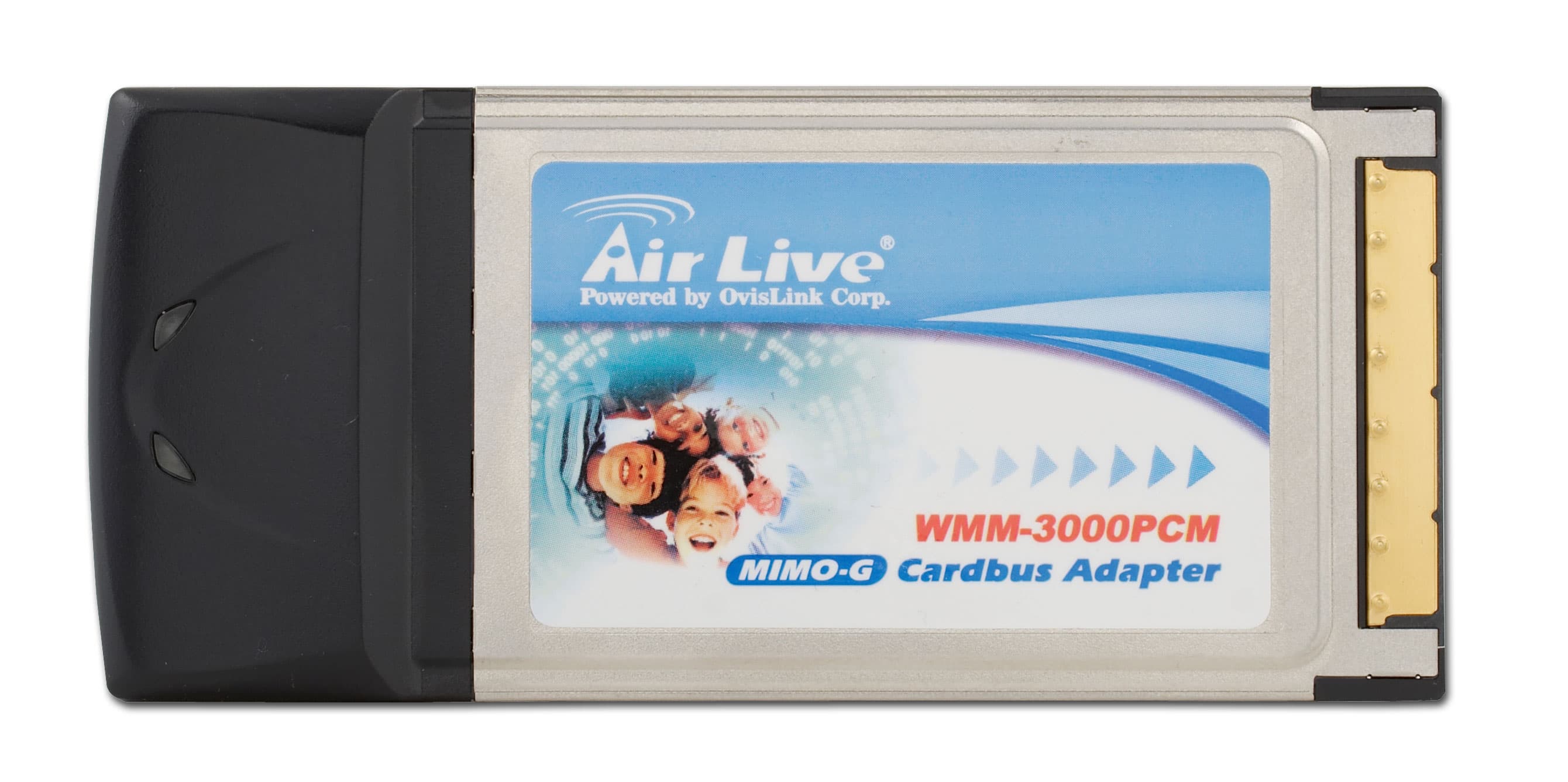

Беспроводной Cardbus-адаптер OvisLink AirLive WMM-3000PCМ

Комплект поставки:

  • Сам беспроводной адаптер
  • Руководство по быстрой установке и настройке на 8-ми языках (включая русский)
  • Диск с драйверами, утилитами и документацией под ОС семейства MS Windows (98/Me/2k/XP)

Спецификация:

  • Интерфейс: Cardbus
  • Поддерживаемые скорости: 1, 2, 5,5, 11, 22, 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с (в спецификации устройства также сообщается, что использование режимов Turbo и XG позволяют повысить производительность беспроводной связи до 125 Мбит/с по сравнению с 54-мя в режиме IEEE 802.11g)
  • Безопасность:
    WEP: 64/128 бит
    WPA-PSK, WPA2-PSK: AES, TKIP
    WPA, WPA2: EAP-PEAP (MSCHAPv2), EAP-TLS, TTLS (CHAP, MSCHAP, MSCHAPv2, PAP, EAP-MD5), LEAP
  • Версия утилиты: 1.1.6.0 от 13-апр-2006
    Версия драйвера: 1.0.4.0 от 19-янв-2006

Устройство выполнено на базе того же чипсета, что и PCI-адаптер, рассмотренный чуть выше.

Как видим, отличие PCI и Cardbus-адаптера заключается только в интерфейсе подключения, остальные параметры полностью идентичны (вплоть до версии утилиты и драйвера). Из этого также следует, что интерфейс утилиты настройки Cardbus-адаптера также полностью идентичен интерфейсу утилиты настройки PCI-адаптера.

Тестирование производительности

Были проведены следующие тесты:

  • Тест "PCI-адаптер — Cardbus-адаптер, режим AdHoc"

Тест "PCI-адаптер — Cardbus-адаптер, режим AdHoc" — трафик гонялся между рассматриваемыми PCI и Cardbus-адаптерами, соединенными в режиме AdHoc. Тестирование проводилось в режиме IEEE 802.11b, IEEE 802.11b + TxBurst, IEEE 802.11g и IEEE 802.11g + TxBurst. Расстояние между точками не превышало 5-ти метров.

Максимальные скорости: 5,54 Мбит/с в режиме IEEE 802.11b, 6,24 Мбит/с в режиме IEEE 802.11b с включенной опцией TxBurst, 19,00 в режиме IEEE 802.11g, 29.12 в режиме IEEE 802.11g с включенной опцией TxBurst. В полнодуплексном режиме скорость трафика от Cardbus-адаптера к PCI-адаптеру значительно ниже скорости в обратном направлении — такая ситуация наблюдается во всех режимах связи. Включение опции TxBurst позволяет существенно повысить производительности беспроводной связи.

Доступность

OvisLink AirLive WMM-3000PCM Cardbus Н/Д(0)
OvisLink AirLive WMM-3000PCM PCI Н/Д(0)

Выводы

Рассмотренное оборудование не проявило отрицательных сторон, показав при этом достаточно высокую производительность беспроводного сегмента. Да и стоимость такого оборудования является вполне нормальной. Таким образом, потребитель получает нормальное оборудование за нормальную цену. Данное оборудование также поддерживает работу на скорости 54 Мбит/с в режиме AdHoc (имеется в виду скорость соединения).

Однако напомню, что при использовании оборудования, имеющего несколько антенн беспроводной связи, возникает сложность подключения внешних направленных антенн, предназначенных для связи на большие расстояния.

Плюсы:

  • Высокая производительность беспроводных адаптеров
