ASUS WL-300g, WL-100g, а так же WL-130b, WL-140 и WL-103b


В статье рассматриваются беспроводное оборудование от компании ASUS. В отличии от предыдущего материала, где тестировалась точка доступа стандарта 802.11b и беспроводная карта с ней, здесь мы рассмотрим точку доступа, работающую в стандарте 802.11b и несколько беспроводных карт поддерживающих стандарты 802.11g или 802.11b.

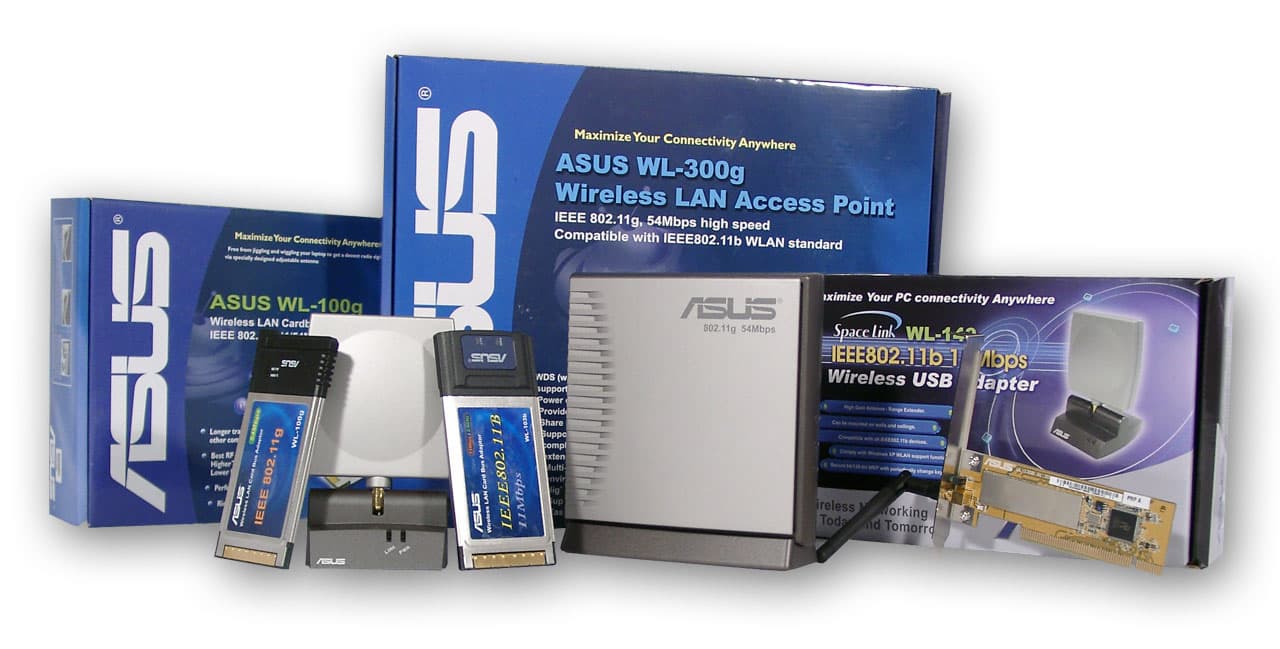

Всего протестировано 5 беспроводных устройств от ASUS:

  • WL-300g — беспроводная точка доступа 802.11g;
  • WL-100g — беспроводная карта 802.11g с интерфейсом Cardbus;
  • WL-103b — беспроводная карта 802.11b с интерфейсом Cardbus;
  • WL-130b — беспроводная карта 802.11b с интерфейсом PCI;
  • WL-140 — беспроводная карта 802.11b с интерфейсом USB, внешняя

Для начала, посмотрим на устройства, поддерживающие только 802.11b.

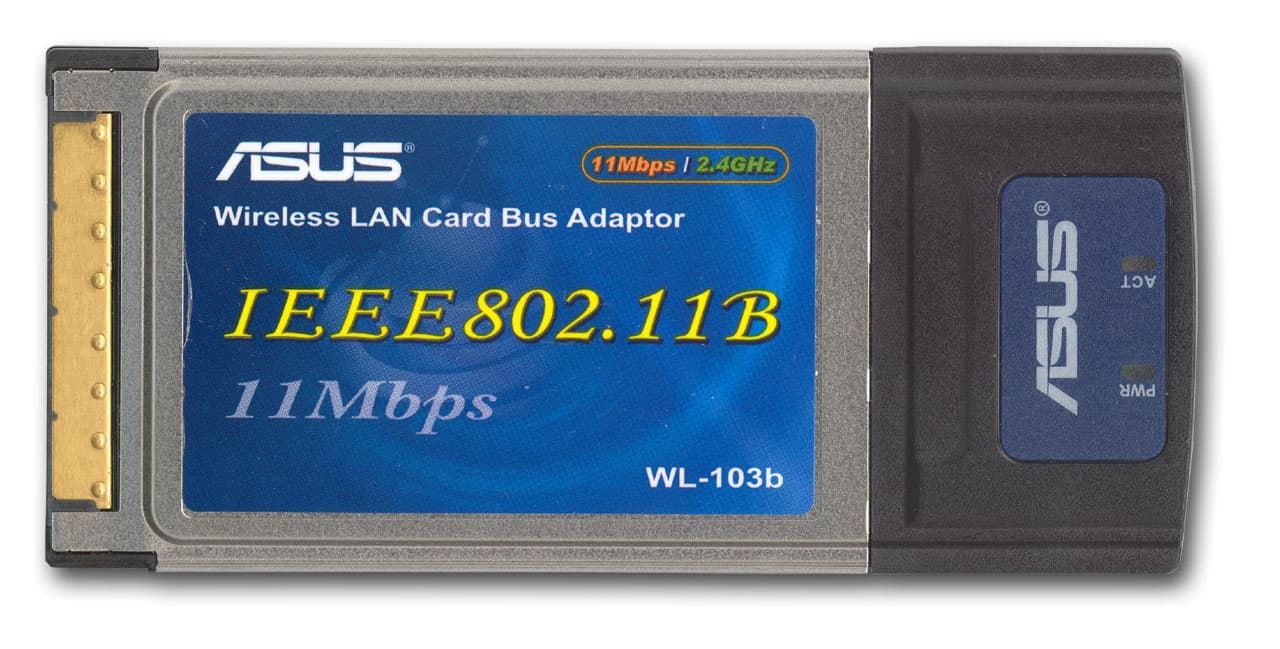

WL-103b

Отличия от WL-100 карты, рассматриваемой в предыдущей статье минимальны, судя по спецификациям:

  • Стандарт 802.11b, 2.4 ГГц;
  • Антенны — две штуки, обе внутренних, возможность подключения других антенн отсутствует;
  • Беспроводной сегмент — возможность ручного выставления скорости; 1/2, 5.5, 11Мбит/сек;
  • Безопасность — WEP 64/128;
  • Наличие драйверов для Windows 98, ME, 2000, XP;

Другими словами, обе антенны были спрятаны в корпус и еще отсутствуют драйверы под Linux. Возможно, изменена и аппаратная часть, но проверить это затруднительно. Интерфейс драйверов так же не претерпел изменений. Точнее говоря, вид интерфейсов одинаков у всех карт и он уже был ранее.

WL-130b

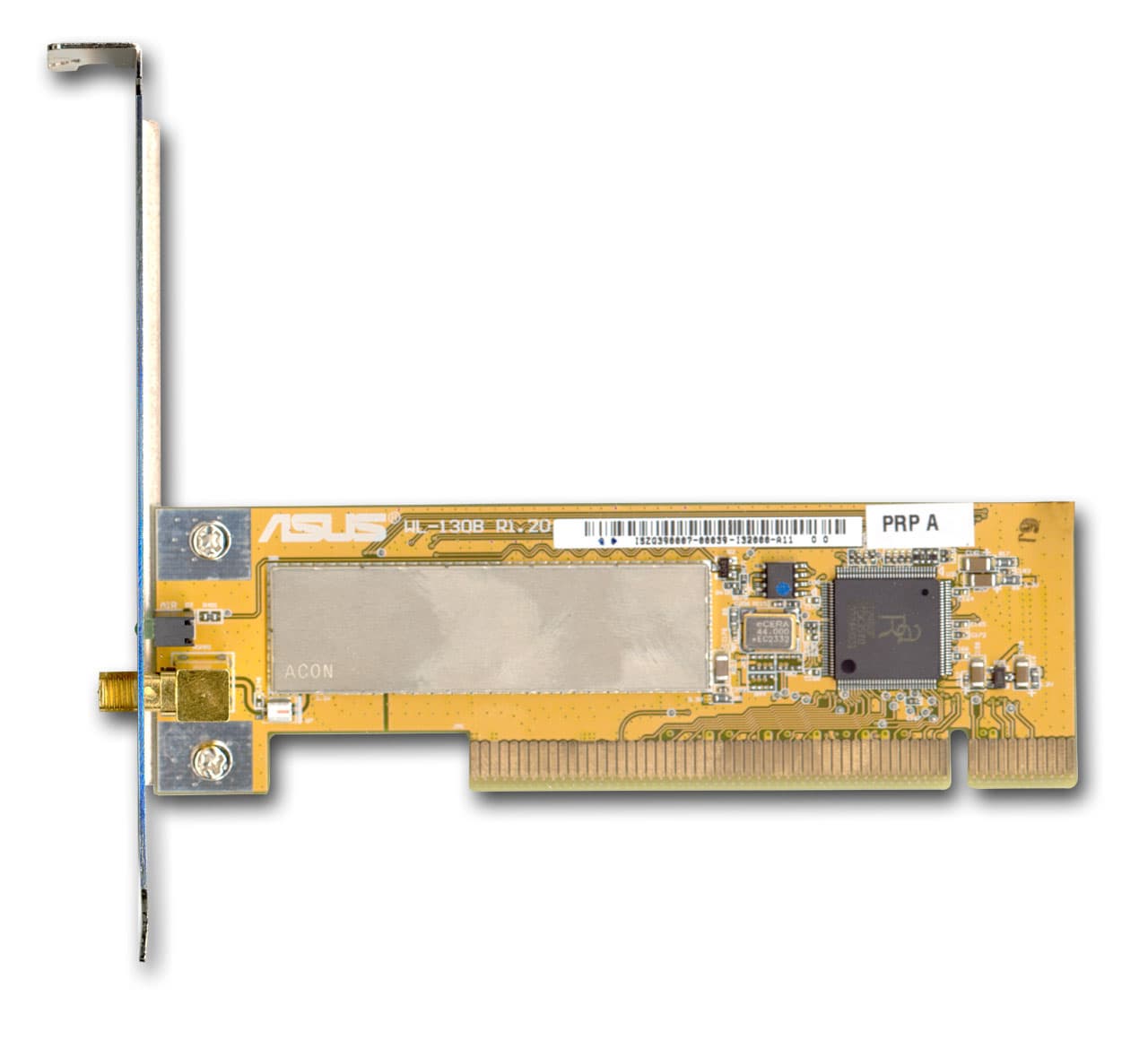

WL-130b — внутренний беспроводной адаптер 802.11b с интерфейсом PCI. Карта обладает внешней съемной антенной (идет в комплекте), что позволяет, при желании, подключить антенну с большим коэффициентом усиления. Беспроводная часть устройства скрыта под экраном. На задней панели расположен один светодиод, указывающий активность беспроводного сегмента. Подробных спецификаций устройства обнаружить на сайте производителя не удалось — видимо это связано с тем, что карта появилась совсем недавно.

WL-140

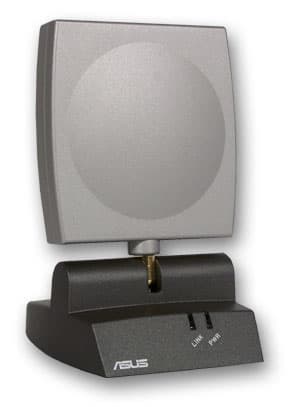

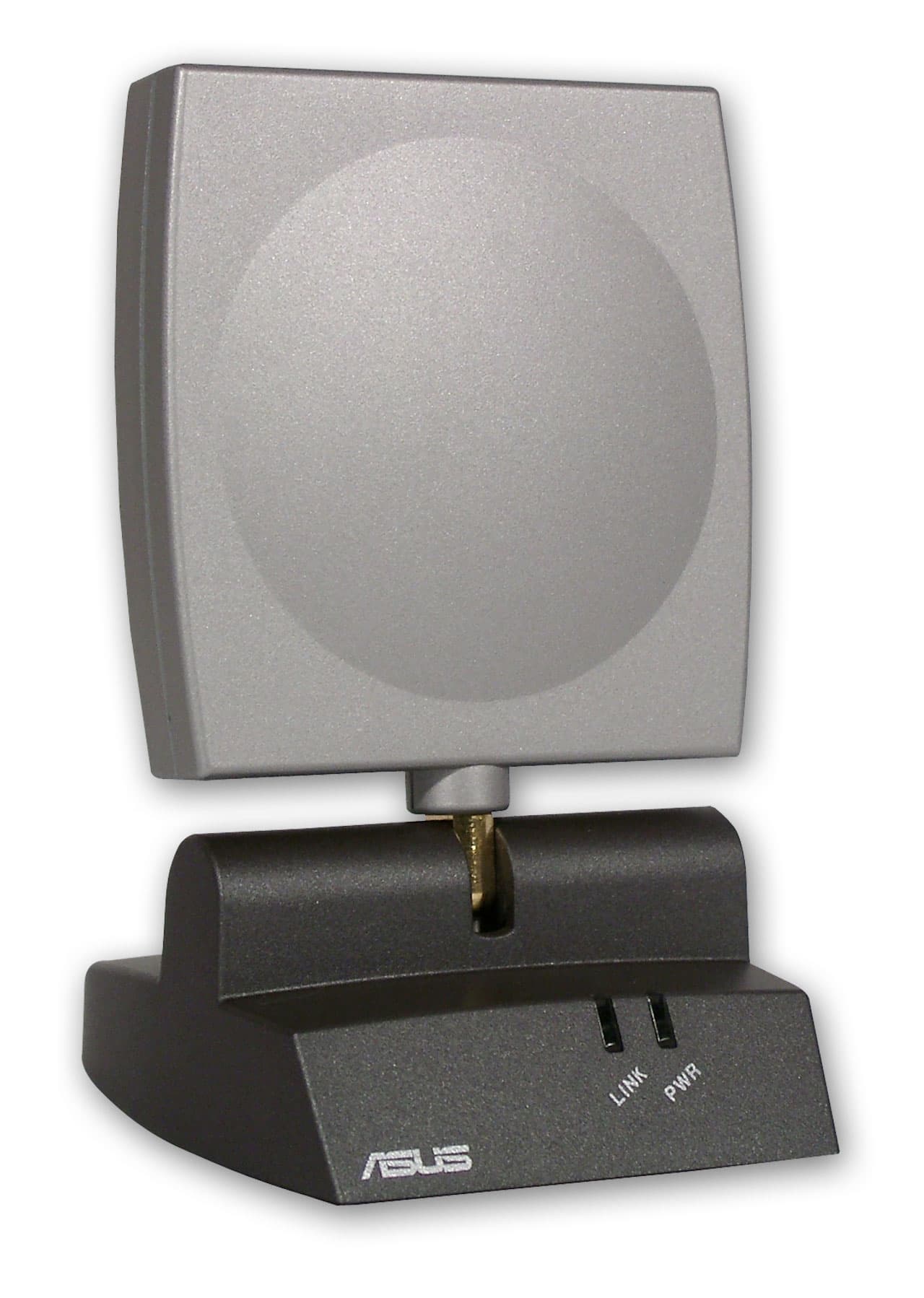

Несмотря на экзотический вид девайса, WL-140 — всего лишь беспроводная карта (стандарта 802.11b). Но, согласитесь, выглядит красиво?

В основании устройства находятся два светодиода, указывающие наличие питания (при подсоединении его к USB порту посредством кабеля) и установление линка или передачу данных в беспроводном сегменте.

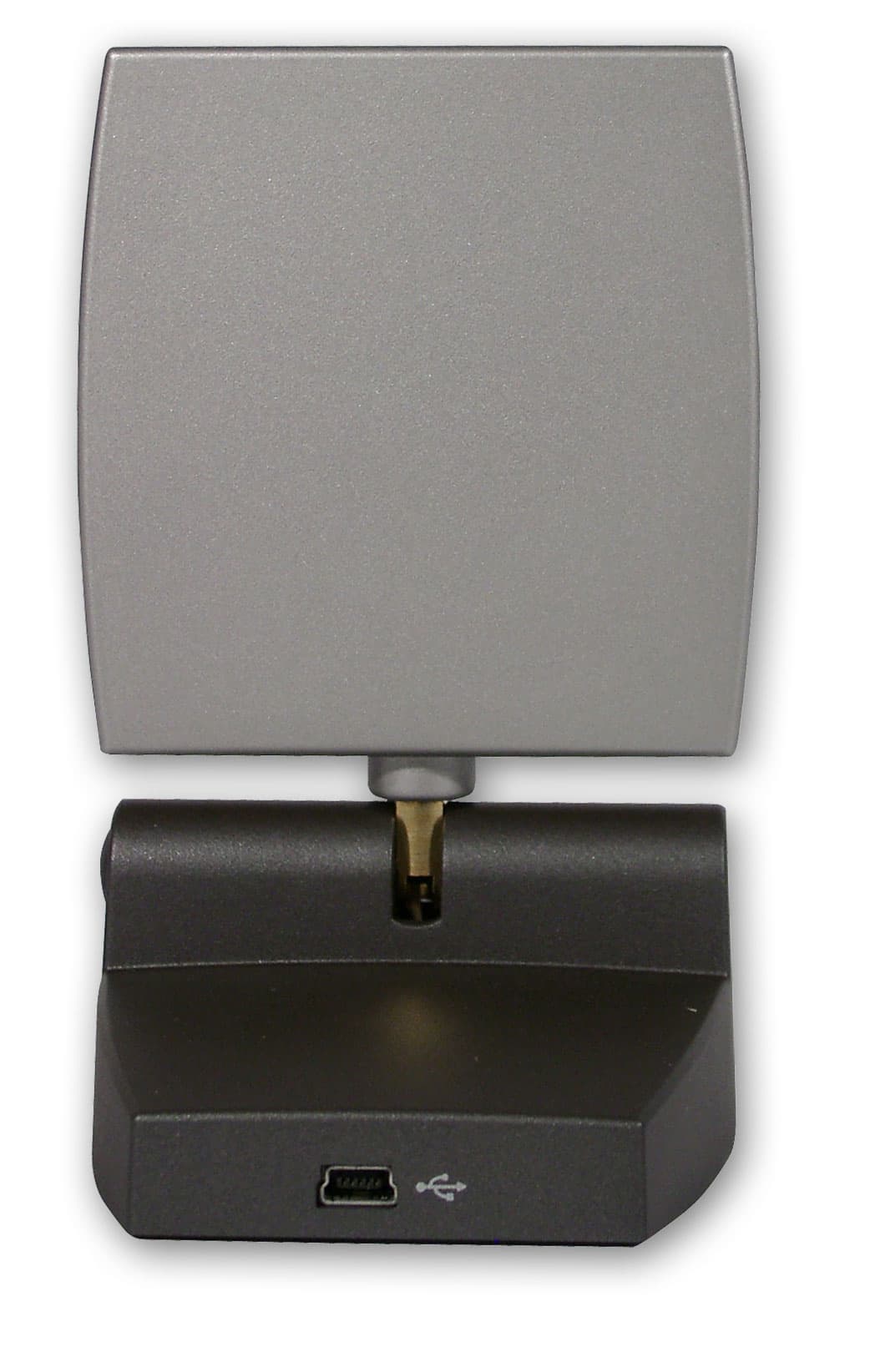

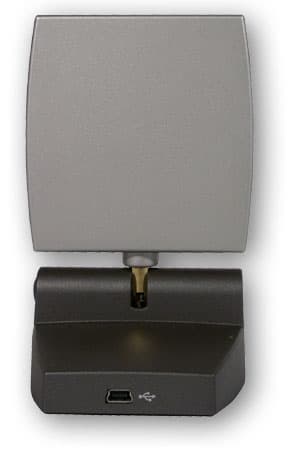

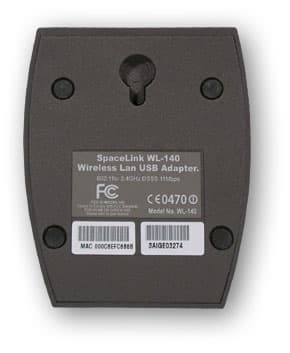

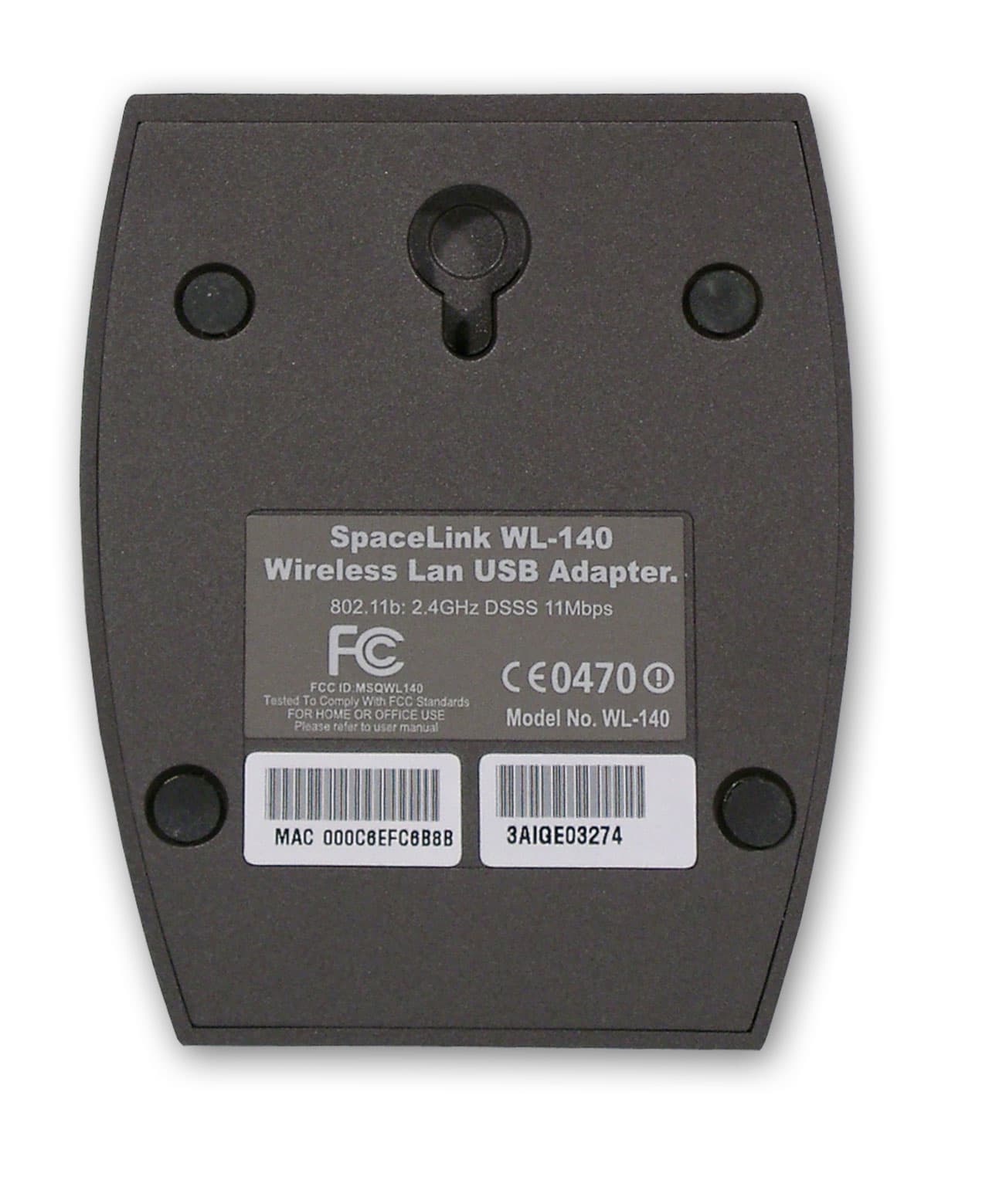

Порт для подключения USB находится сзади устройства. А внизу основания предусмотрено отверстия для крепления WL-140 на стену. Антенна у устройства внешняя и может вращаться на 180 градусов в продольном направлении. Возможность подключения другой антенны отсутствует.

В комплект поставки входят компакт диск с драйверами и документацией в формате PDF (на английском языке), печатная документация и USB кабель длиной 1.8м для подключения устройства к компьютеру.

Спецификации WL-140:

  • Стандарт 802.11b, 2,4 ГГц;
  • Антенна — 6 dBi, внешняя, с вертикальной поляризацией, возможность подключения других антенн отсутствует;
  • Беспроводной сегмент — возможность ручного выставления скорости; 1/2, 5,5, 11Мбит/сек;
  • Безопасность — WEP 64/128;
  • Наличие драйверов для Windows 98, ME, 2000, XP, Linux;

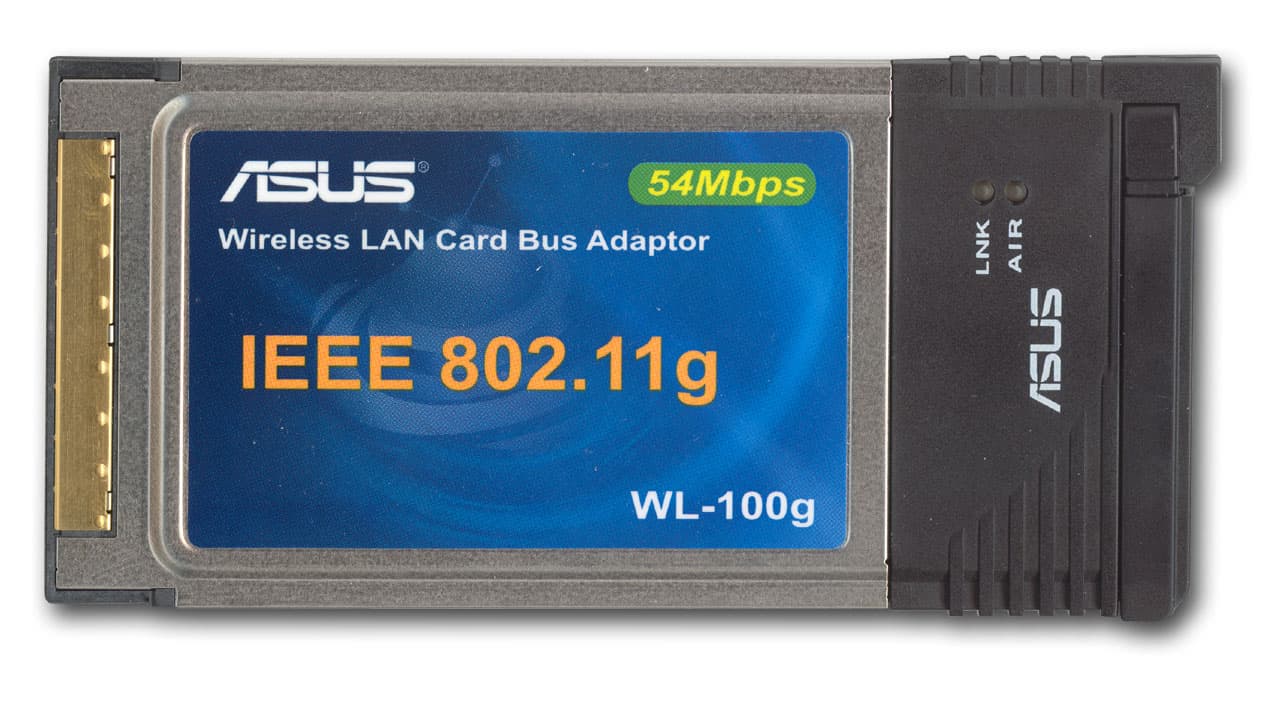

WL-100g

Наконец добрались до рассмотрения устройств стандарта 802.11g. Первый представитель — WL-100g — беспроводная карта с интерфейсом Cardbus. По виду карта напоминает WL-100 — те же два индикатора и две антенны, одна из которых вынесена наружу.

Спецификации WL-100g:

  • Стандарты 802.11g и 802.11b 2.4 ГГц;
  • Антенны — две штуки, одна встроенная (с горизонтальной поляризацией) и одна внешняя (дипольная, с вертикальной поляризацией), способная вращаться на 90 градусов, возможность подключения других антенн отсутствует;
  • Выходная мощность — 12~14 dBm;
  • Беспроводной сегмент — возможность ручного выставления скорости; 1/2, 5,5, 11Мбит/сек;
  • Безопасность — WEP 64/128;
  • Наличие драйверов для Windows 98, ME, 2000, XP;

WL-300g

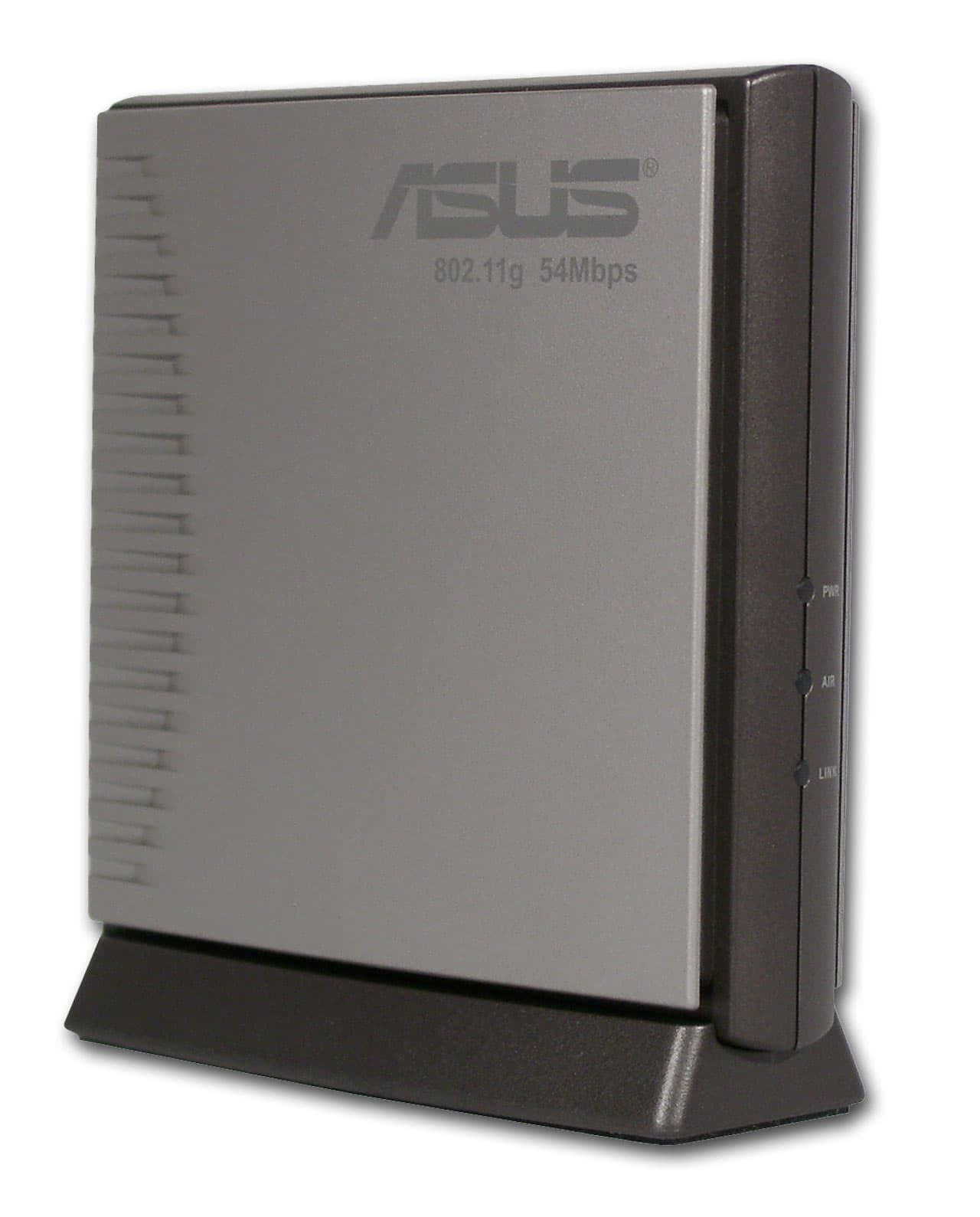

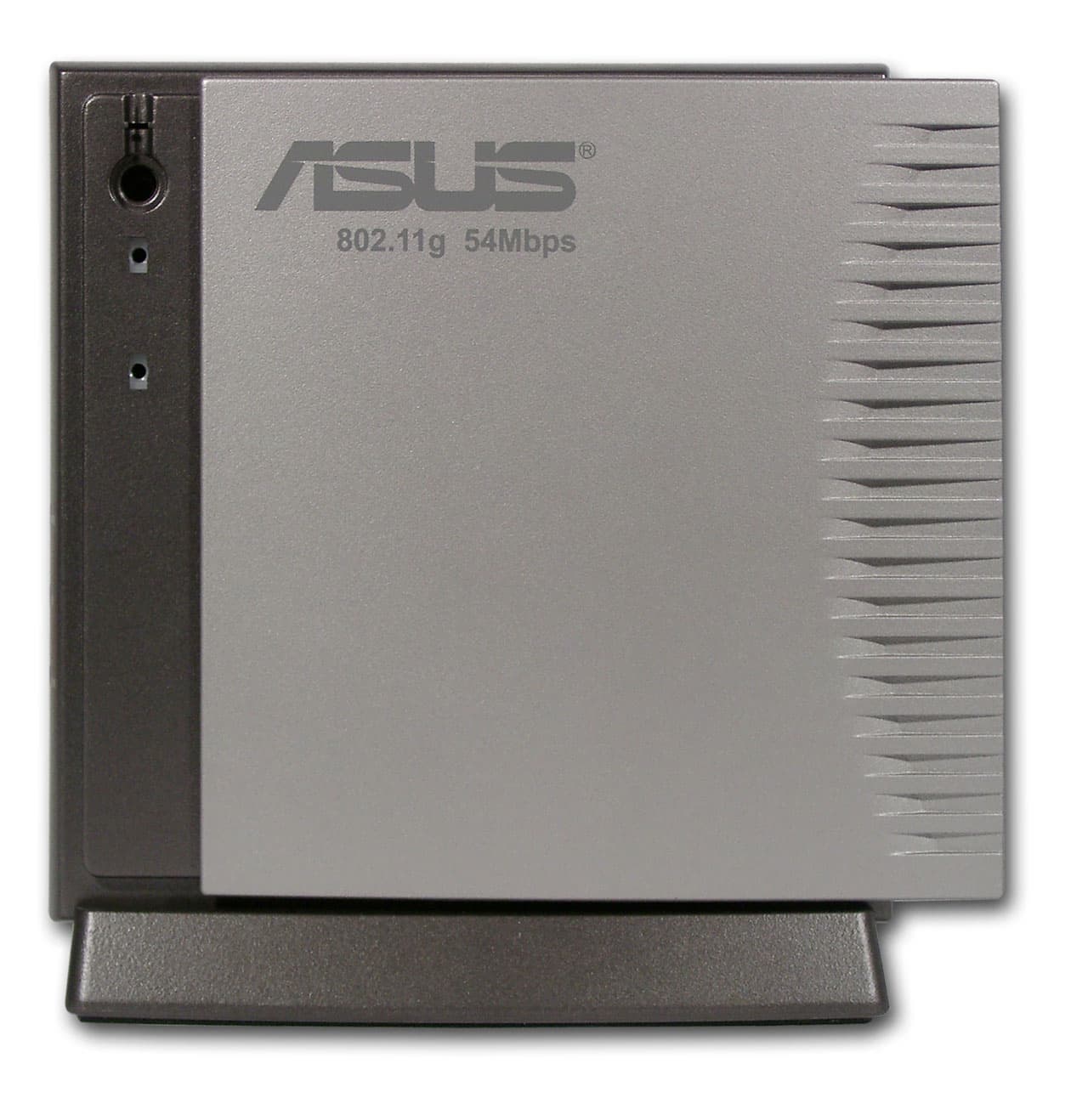

Следующий (и последний в этой статье) представитель семейства 802.11g — точка доступа WL-300g. Устройство собрано в пластиковом корпусе темно-серых и серебристых тонов. При вертикальной установке, корпус устанавливается на массивное основание. На передней панели расположены три индикаторы — индикатор питания, индикатор проводного сегмента и индикатор активности беспроводного сегмента.

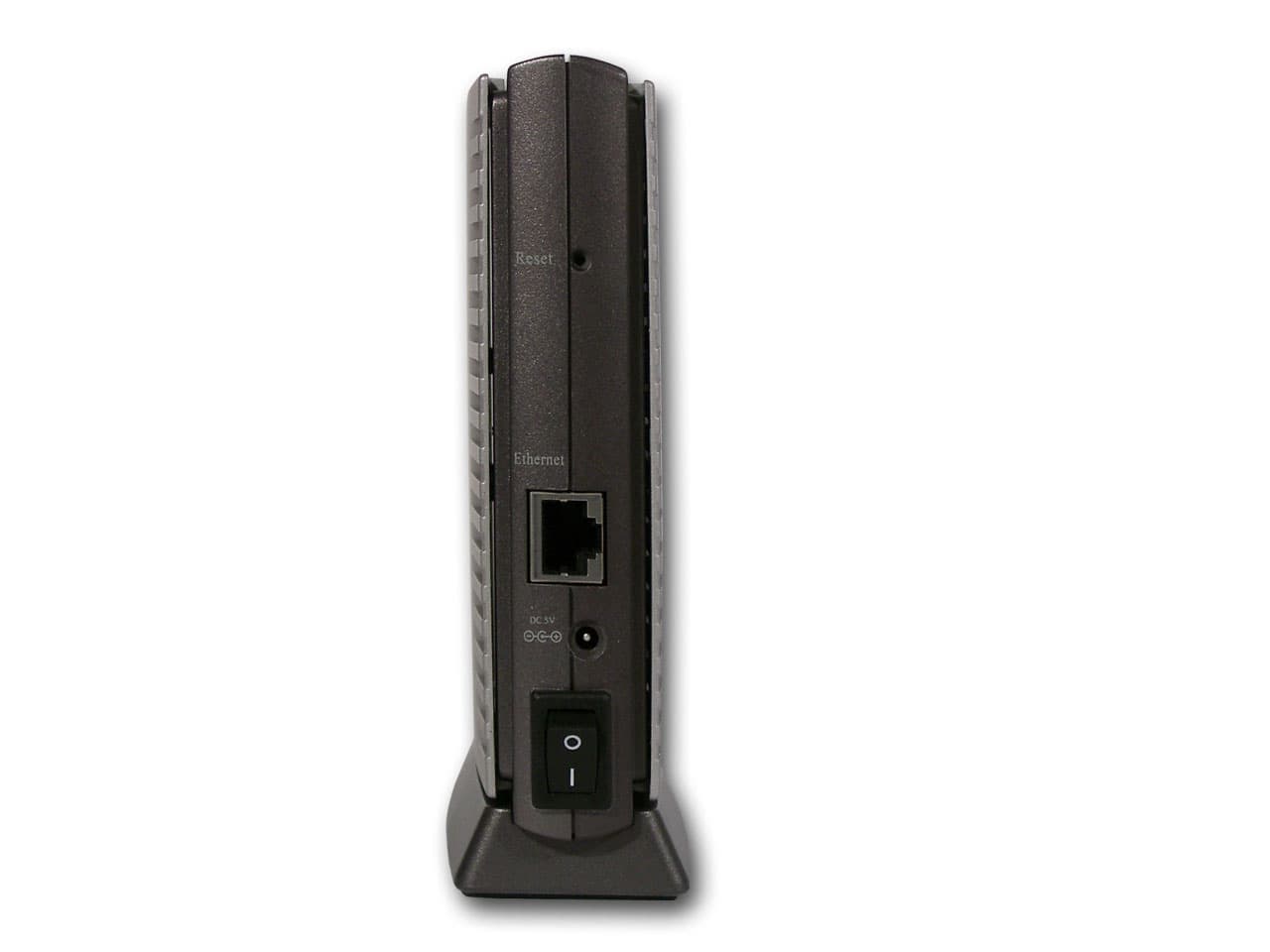

На задней панели находятся кнопка reset для сброса настроек в состояние по умолчанию, интерфейс ethernet для подключения точки доступа к проводному сегменту, разъем питания и кнопка включения/выключения устройства.

Боковые стенки с секретом — с одной стороны стенку можно сдвинуть. Внутри обнаруживается разъем для подключения внешней антенны. Правда разъем специфический, поэтому подключить антенны, отличные от фирменных ASUS, вряд ли получится.

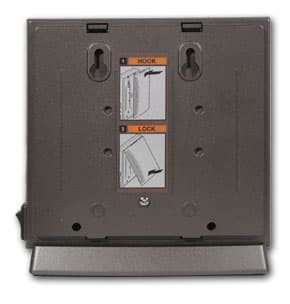

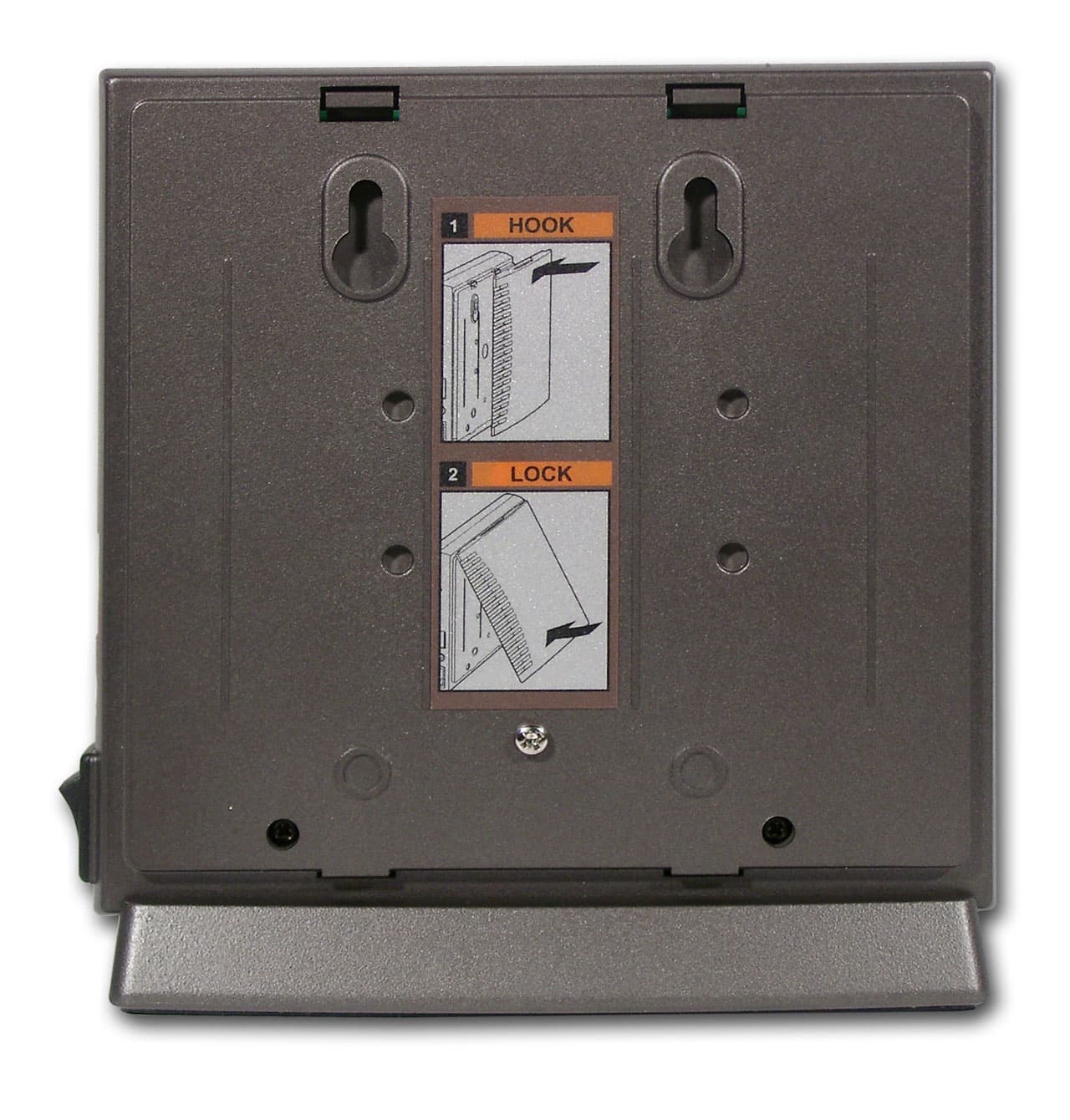

Стенка с другой стороны снимается полностью. Под ней находятся разъемы для крепления устройства на стене (а вот массивное основание в этом случае лучше снять). Кроме того, в комплекте идут два хитрых металлических кронштейна для других способов крепления устройства на вертикальных поверхностях.

Спецификации точки доступа WL-300g

  • Стандарты 802.11g и 802.11b, 2.4 ГГц;
  • Антенны — две встроенные дипольные, есть возможность подключения внешней, но разъем нестандартный
  • Выходная мощность в нормальном температурном диапазоне — 12 ~ 15 dBm
  • Корпус — пластиковый, вертикальной установки или крепления на вертикальных поверхностях;
  • Беспроводной сегмент — возможность ручного выставления скорости: 6, 9, 12, 18, 24, 36, 48, 54 Мбит/сек (на 802.11g) и 1, 2, 5,5, 11Мбит/сек (на 802.11b);
  • Проводной сегмент — 1 WAN интерфейс FastEthernet 10/100Мбит/сек, с автоопределением типа кабеля (MDI-X);
  • Конфигурирование через WEB интерфейс;
  • Безопасность беспроводного сегмента — WEP 64/128, WPA;
  • Аутентификация в беспроводном сегменте — по MAC адресу или с использованием протокола 802.1x;
  • Возможность работы в качестве NAT-роутера
  • размеры — 40 × 138 × 150 мм;
  • вес — 405 г, без учета БП.

Вид изнутри

К сожалению, разобрать устройство не удалось, посему внутреннее устройство точки доступа не будет рассмотрено в статье.



Настройка точки доступа WL-300g

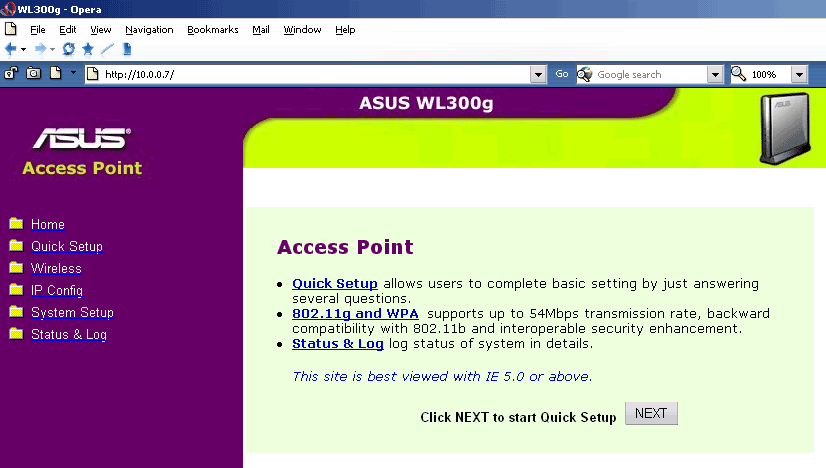

Устройство конфигурируется через WEB-интерфейс. Можно воспользоваться быстрым мастером настроек, с помощью которого будут заданы основные параметры для работы или пройтись по всем меню самостоятельно.

Интерфейс точки доступа повторяет интерфейс беспроводного роутера WL-500b, который рассматривался в статье ASUS WL-500b Wireless LAN Router и Spacelink WL-100 PCMCIA card. Конечно, есть и отличия: во-первых, по умолчанию, отсутствуют настройки файрволов, во-вторых — всех дополнительных возможностей WL-500b (ftp сервер, веб-камера и т.д.). Зато все остальные настройки, такие как IP адресация, настройки беспроводного сегмента, обновление прошивки, сохранения конфигурации — повторяются практически полностью. Рассмотрю лишь незначительные отличия.

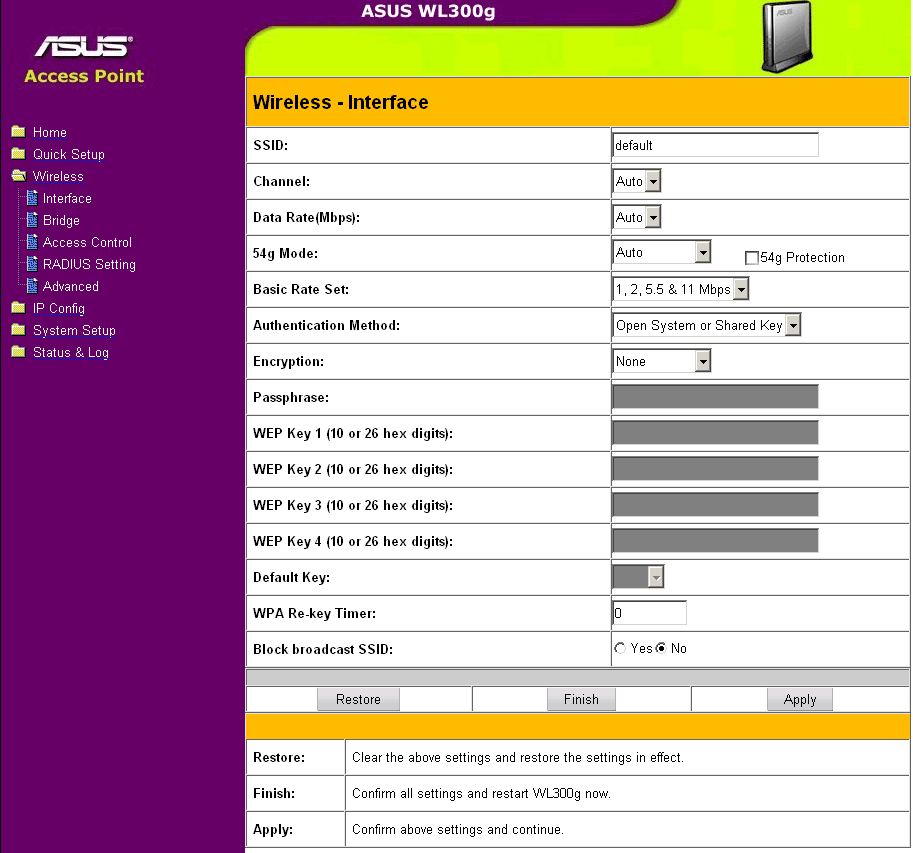

В раздел Wireless Interface добавился пункт про поддержку режима функционирования 802.11g и 802.11b (можно выбрать только 802.11g или смешанный тип сети). Так же расширился список поддерживаемых скоростей беспроводного сегмента при ручном их восстановлении.

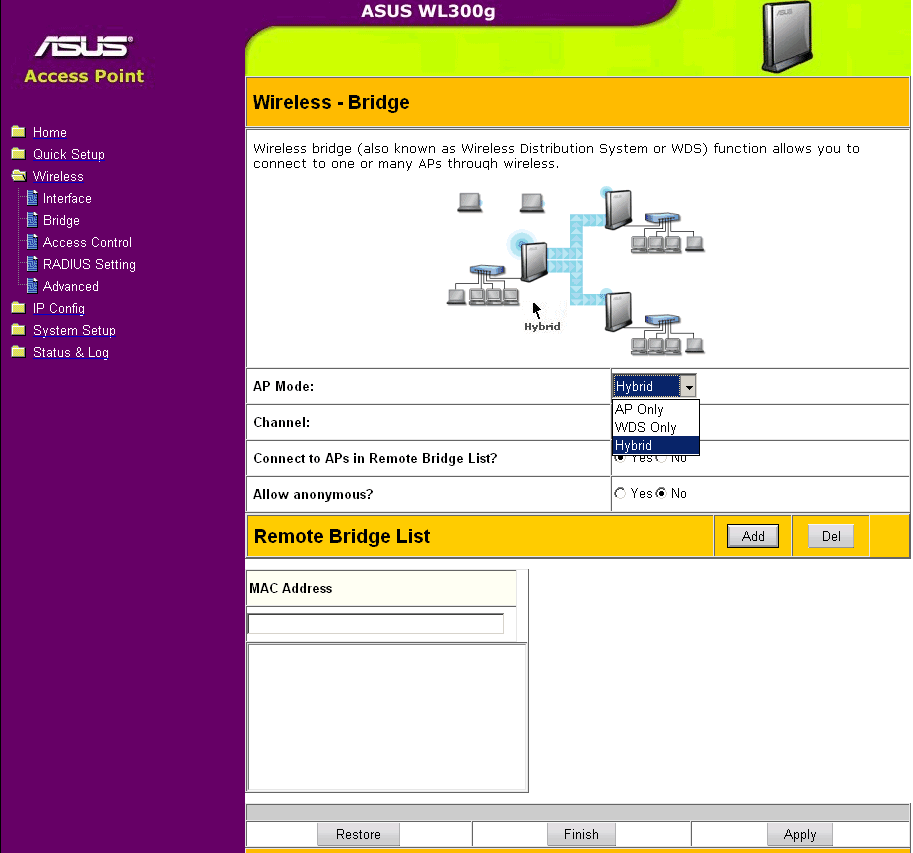

В разделе Wireless Bridge задается режим работы беспроводной части устройства. WL-300g может работать в трех режимах:

    AP Only — возможно подключение только беспроводных клиентов;

    WDS Only — возможно подключение только беспроводных мостов (других точек доступа, работающих в режиме моста);

    Hybrid — как ясно из названия, режим совмещения первого и второго способа;

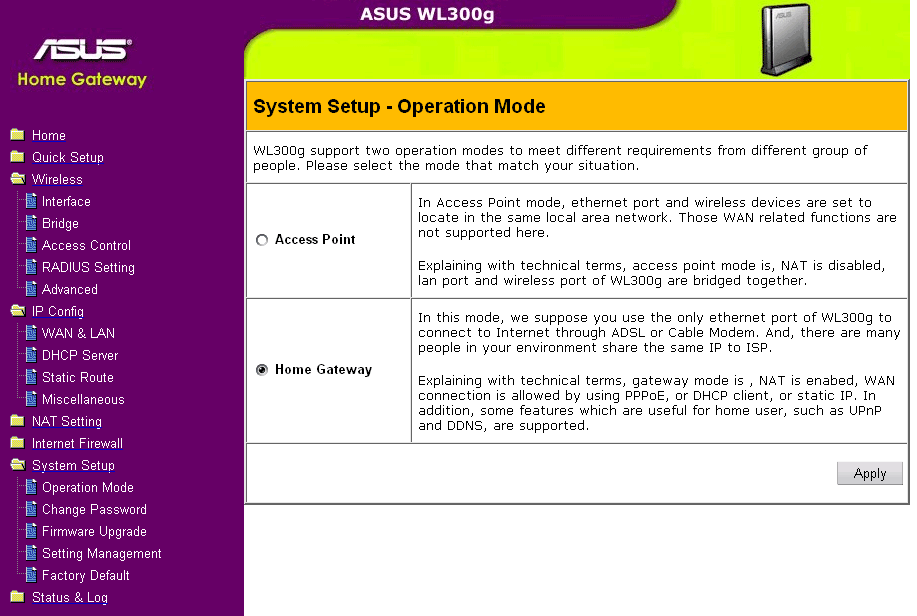

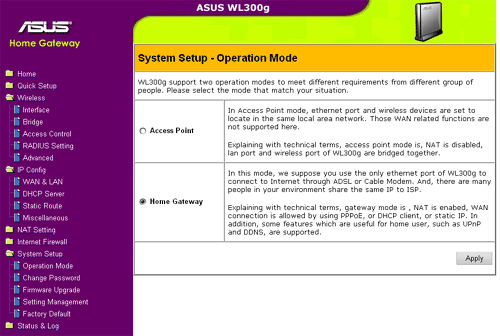

Следующий раздел — Operational mode. Это один из самых интересных разделов — в нем точка доступа одним элегантным движением (щелчком мыши) превращается в NAT-роутер. В этом случае единственный Ethernet порт превращается в порт WAN и устройство становится NAT-роутером для беспроводных клиентов. Кроме этого, в меню появляется пункт по настройке файрвола (фильтрация пакетов между WAN и Wireless сегментами). Но так как в устройстве присутствует всего один ethernet-порт, то практически невозможно организовать доступ в Интернет для проводных клиентов, используя NAT-возможности WL-300g — ведь ethernet порт будет уже занят подключением к провайдеру.

Тестирование безопасности

Тестирование производилось согласно этой методике.

В процессе сканирование устройство ни разе не перезагружалось и тем более не висло. Отчеты Nessus говорят о хорошей степени безопасности устройства. Найдено две уязвимости с минимальной степенью риска. Подобные уязвимости встречаются на многих устройствах и особой опасности не представляют.

Тестирование производительности

Тестирование оборудования проводилась как в режиме Adhoc, так и в Infrastructure. В тестах участвовали пары или тройки устройств.

Для тестирования использовался программный пакет NetIQ Chariot. Пакет представляет собой консоль управления (которая может находиться на любом компьютере) и набор сенсоров. Последние представляют собой программы, которые устанавливаются на хостах-генераторах и осуществляют генерацию и мониторинг трафика (по определенным шаблонам). В качестве шаблона генерации использовался шаблон Throughput с жестко заданным временем работы (300 секунд).

1. тестирование только 802.11g сегмента

В тесте участвует точка доступа и беспроводная карта WL-100g. Все оборудование работает в стандарте 802.11g, мы смотрим максимальную скорость работы оборудования. Запускались три теста:

  • Трафик из беспроводного сегмента в проводной (wireless –> wire);
  • Трафик из проводного сегмента в беспроводной (wire –> wireless);
  • Двунаправленная генерация трафика (fdx wire & wireless)

Диаграмма скоростей

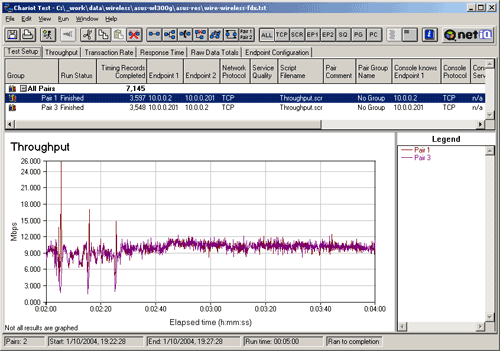

Диаграмма трафика в реальном времени для полнодуплексного режима

Устройства показывают довольно высокие скорости в полудуплексном режиме и средние — в полнодуплексном. Во время работы резких скачков и провалов по скорости практически не наблюдается.

2. тестирование только 802.11b сегмента на WL-300g в режиме Infrastructure

В тесте участвует точка доступа WL-300g и три беспроводные карты стандарта 802.11b — WL-103b, WL-130b, WL-140. Запускались пять тестов:

  • Трафик от WL-103b к WL-130b (WL-103b –> WL-130b);
  • Двунаправленный трафик между WL-103b и WL-130b (fdx WL-103b & WL-130b), в диаграмме указана общий показатель загрузки канала в обе стороны;
  • Трафик от WL-130b к WL-140 (WL-130b –> WL-140);
  • Двунаправленный трафик между WL-130b и WL-140 (fdx WL-130b & WL-140), в диаграмме указана общий показатель загрузки канала в обе стороны;;
  • «Кольцевой» однонаправленный трафик ( WL-103b –> WL-130b –> WL-140 –> WL-103b), в диаграмме указана средняя скорость загрузки канала;

Диаграмма средних скоростей

Режим Infrastructure, WL-300g 802.11b only, полудуплексная передача, кольцо

Скорость вполне приличная для 802.11b стандарта, вот только карта WL-140 постоянно сваливалась на скорость 1,2 Мбит при автоматическом выставлении режима скорости. Причем уровень сигнала (показываемый драйвером карты) был постоянно высоким. Для карты были использованы последние драйвера с сайта, все настройки — стандартны, поэтому для меня осталась загадкой, почему происходит подобная ситуация.

3. тестирование только 802.11b сегмента на WL-500b в режиме Infrastructure

3й тест является аналогом предыдущего, вот только в качестве точки доступа используется чисто 802.11b устройство — ASUS WL-500b

Диаграмма средних скоростей

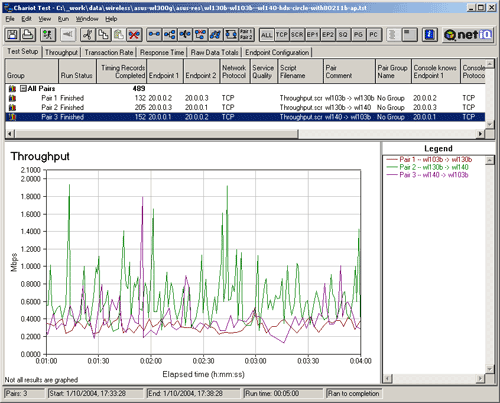

Режим Infrastructure, WL-500b 802.11b only, полудуплексная передача, кольцо

Как не странно, в этом тесте постоянно сваливалась на скорости 1,2 Мбит карта WL-103b. Хотя для нее тоже были поставлены последние версии драйверов. Во всем остальном притензий нет.

В дальнейших тестах подобных «сваливаний» на низкие скорости не происходило. Поэтому дополнительно эти две карты были протестированы совместно с точкой доступа Gigabyte GN-A16B (в режиме Infrastructure). В этом тесте обе карты показали хорошие скорости и сваливаний вниз не наблюдалось. Из этого можно сделать вывод, что проблемы явно не аппаратного характера, причем возможно даже дело в текущих версиях прошивок точек доступа от Asus. Возможно так же, что проблема зарыта в драйверах беспроводных карт. Соответственно, от следующих версий прошивок или драйверов можно ожидать исправления столь досадной неприятности с автоматическим снижением скорости.

4. тестирование только 802.11b устройств в режиме Adhoc

В этом тесте моделировалась лишь «круговая» передача данных между картами. В диаграмме представлены

  • Трафик от WL-103b к WL-130b (WL-103b –> WL-130b);
  • Трафик от WL-130b к WL-140 (WL-130b –> WL-140);
  • Трафик от WL-140 к WL-103b (WL-140 –> WL-103b);
  • Среднее значение общей загрузки канала при «кольцевом» однонаправленный трафике между WL-103b, WL-130b и WL-140 (full channel);

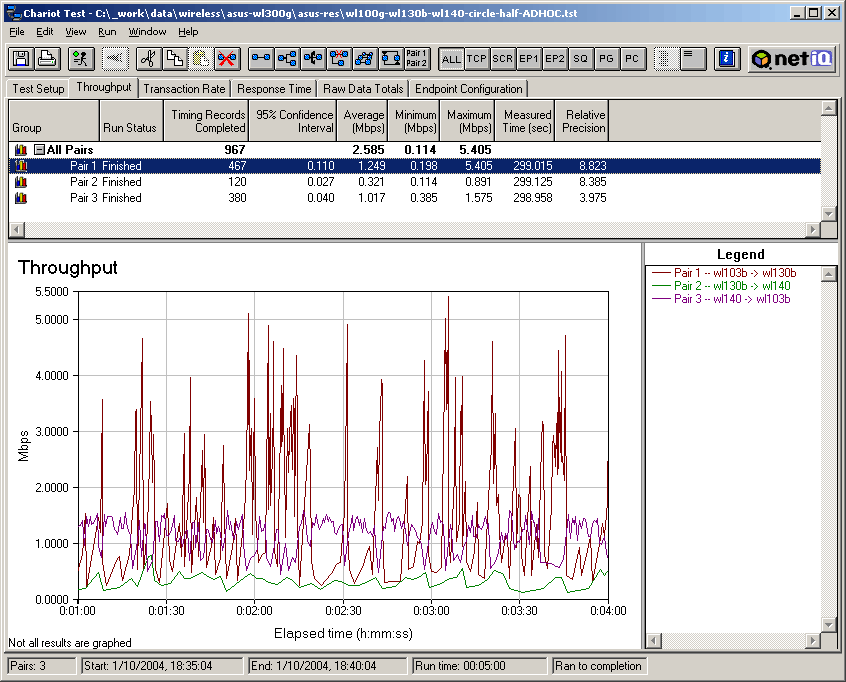

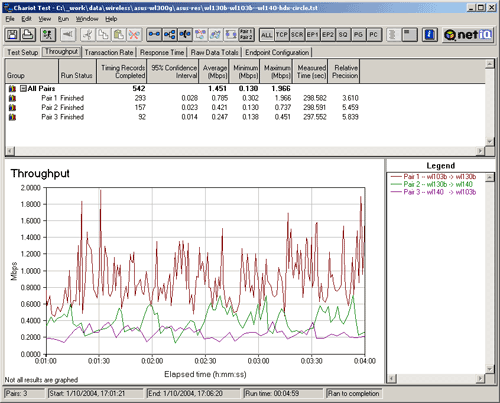

Диаграмма средних скоростей

Режим Adhoc, полудуплексная передача, кольцо

В этом тесте никаких аномальных «сваливаний» на скорости 1,2 Мбита не наблюдалось.

5. тестирование смешанных сегментов в Adhoc режиме

Тестировались три карты, две — стандарта 802.11b (WL-130b и WL-140) и одна — стандарта 802.11g (WL-100g). Запускались пять тестов:

  • Трафик от WL-100g к WL-130b (WL-100g –> WL-130b);
  • Двунаправленный трафик между WL-130b и WL-100g (fdx WL-100g & WL-130b), в диаграмме указана общий показатель загрузки канала в обе стороны;
  • «Кольцевой» однонаправленный трафик ( WL-103b –> WL-130b –> WL-140 –> WL-103b), в диаграмме указана средняя скорость загрузки канала, а так же скорость передачи данных от адаптера к адаптеру;

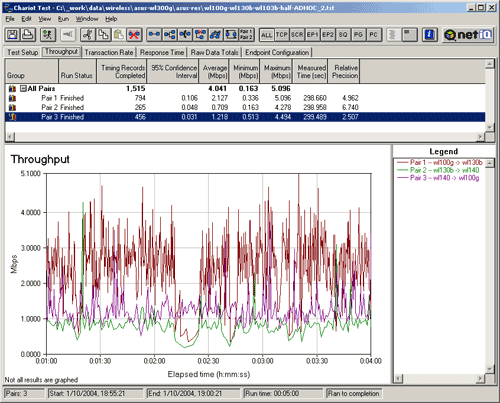

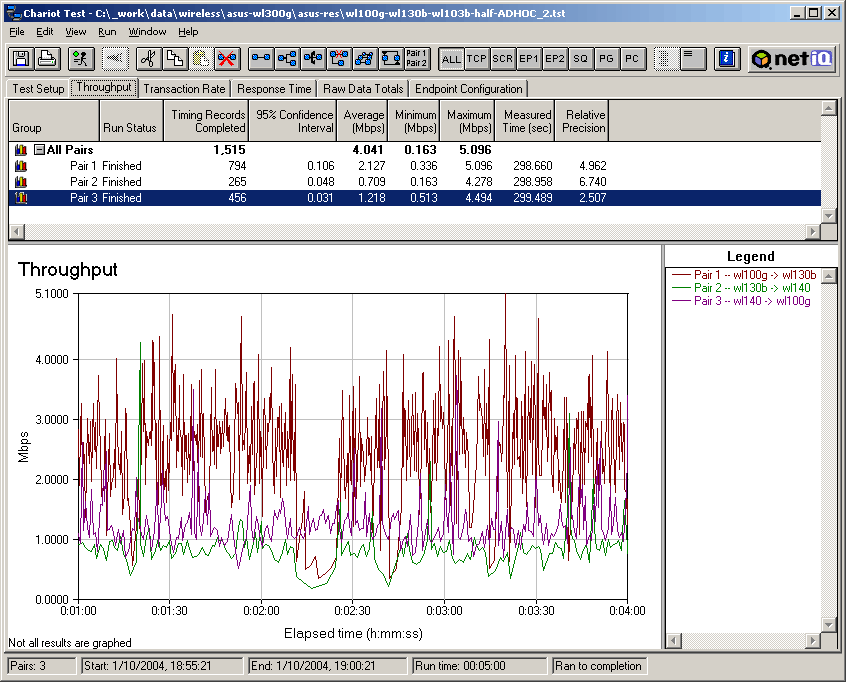

Диаграмма средних скоростей

Режим Adhoc, полудуплексная передача, кольцо

Карты показывают очень неплохую скорость, особенно радует цифры в тесте, где участвовали только два адаптера (WL-100g и WL-130b).

5. тестирование смешанных сегментов в Adhoc режиме

Тестировались три карты, две — стандарта 802.11b (WL-130b и WL-140) и одна — стандарта 802.11g (WL-100g). Запускались пять тестов:

  • Трафик от WL-100g к WL-130b (WL-100g –> WL-130b);
  • Двунаправленный трафик между WL-130b и WL-100g (fdx WL-100g & WL-130b), в диаграмме указана общий показатель загрузки канала в обе стороны;
  • «Кольцевой» однонаправленный трафик ( WL-103b –> WL-130b –> WL-140 –> WL-103b), в диаграмме указана средняя скорость загрузки канала, а так же скорость передачи данных от адаптера к адаптеру;

Диаграмма средних скоростей

Режим Adhoc, полудуплексная передача, кольцо

Карты показывают очень неплохую скорость, особенно радует цифры в тесте, где участвовали только два адаптера (WL-100g и WL-130b).

6. тестирование смешанных сегментов в Infrastructure режиме, с точкой доступа WL-300g

Набор карт и тесты аналогичны предыдущему параграфу, только используется Infrastructure режим с точкой доступа WL-300g.

  • Трафик от WL-100g к WL-130b (WL-100g –> WL-130b);
  • Двунаправленный трафик между WL-130b и WL-100g (fdx WL-100g & WL-130b), в диаграмме указана общий показатель загрузки канала в обе стороны;
  • «Кольцевой» однонаправленный трафик ( WL-103b –> WL-130b –> WL-140 –> WL-103b), в диаграмме указана средняя скорость загрузки канала, а так же скорость передачи данных от адаптера к адаптеру;

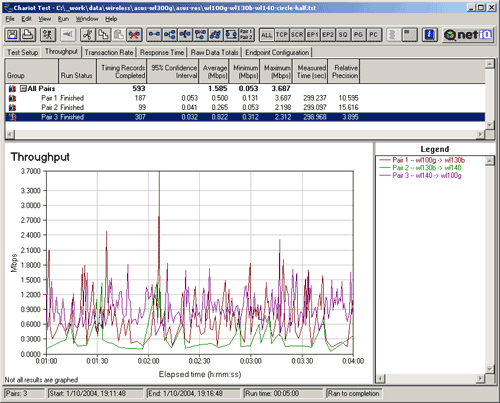

Диаграмма средних скоростей

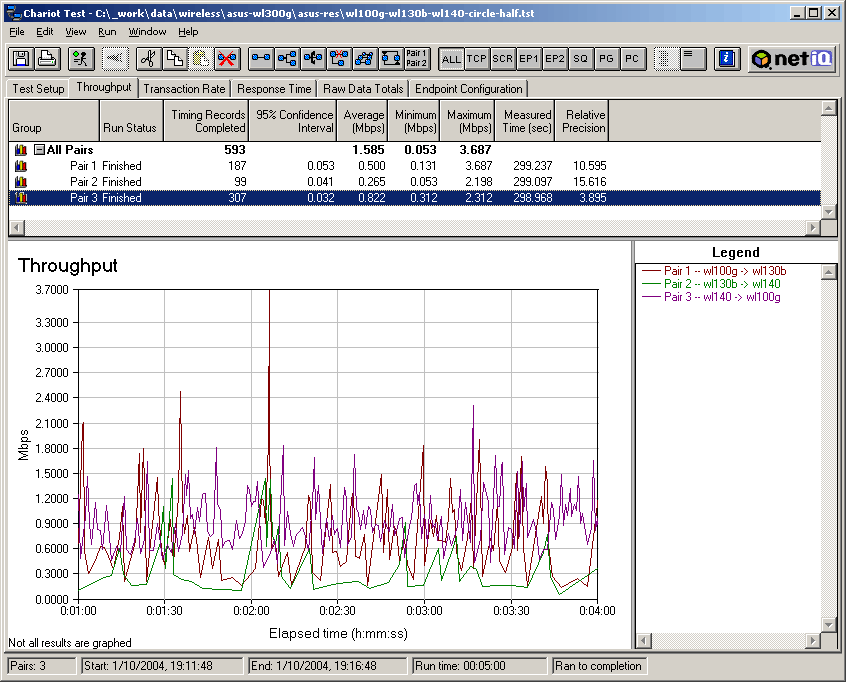

Режим Infrastructure, полудуплексная передача, кольцо

Карты показывают неплохую скорость в парном тесте и среднюю — в режиме кольца. А вот WL-140 опять прыгала по скоростям, часто снижая их до 1, 2 Мбит.

Доступность

Уже на момент написания статьи, устройства присутствовали на московском рынке.

Средняя розничная цена на 802.11g устройства в Москве на последний момент:

WL-300g WL-100g
Н/Д(0) Н/Д(0)

Аналогично, на адаптеры стандарта 802.11b, протестированные в статье:

WL-103b WL-130b WL-140
Н/Д(0) Н/Д(0) Н/Д(0)

Выводы

Компанию ASUS представила практически всю линейку устройств для работы в беспроводных диапазонах 802.11b и g. Не хватает только PCI и USB карт стандарта 802.11g. Не считая незначительных проблем у пары карт (которые должны быть исправлены в последующих версиях драйверов), устройства показывают неплохую скорость работы.

Из приятностей, можно отметить то, что точка доступа WL-300g может так же работать в качестве интернет-гейта (NAT-роутера). Вот только наличие у нее лишь одного ethernet-порта ограничивает ее возможности — NAT-роутер будет доступен лишь для беспроводных клиентов.



Благодарим компанию Пирит за предоставленное на тестирование оборудование.
