Двухдиапазонный беспроводной роутер
Netgear WNDR3800


Недавно мы рассмотрели устройство WNDR4000, которое занимает высшую позицию в линейке Netgear (если не считать анонсированного, но еще не добравшегося до нашего рынка WNDR4500). Чуть ниже находится модель WNDR3800, которая является наследницей WNDR3700 и обеспечивает режимы 300 Мбит/с для работы двух своих беспроводных модулей.

Аппаратная конфигурация изменилась мало, так что основным поводом выпуска обновленной модели является новая версия встроенного программного обеспечения и обеспечиваемые ей дополнительные сервисы. В частности, в этой модели есть поддержка программы Netgear Genie для настройки и мониторинга устройства, совместимость с Time Machine, облачные технологии ReadySHARE и Clear Channel для автоматического выбора оптимального радиоканала в процессе работы. Кроме того, устройство стало поддерживать распространенную на локальном рынке технологию L2TP, доступ к сети провайдера при VPN-подключениях и IPTV.

Комплект поставки

Устройство принадлежит к высокопроизводительной серии, поэтому дизайн упаковки выполнен в красных тонах. Оформление коробки нашего семпла в основном на английском языке и включает в себя фотографии устройства, технические характеристики (включая частоту процессора и объем памяти), список основных особенностей данной модели. Локализовано только краткое описание. Российские официальные поставки данной модели (WNDR3800-100RUS) используют полностью локализованное оформление коробки и всей документации.

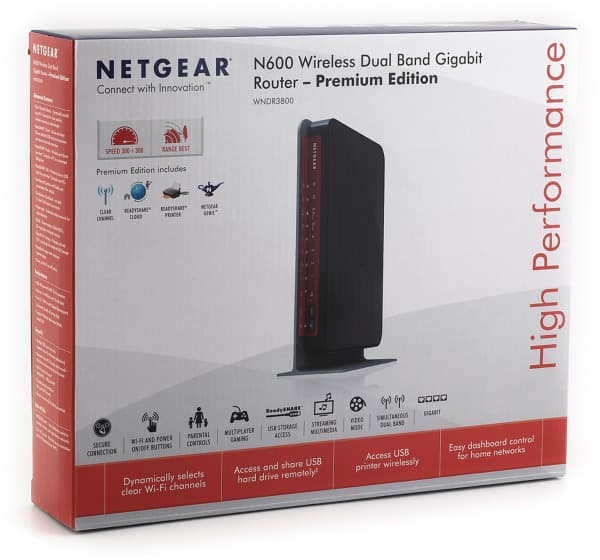

Упаковка беспроводного роутера Netgear WNDR3800

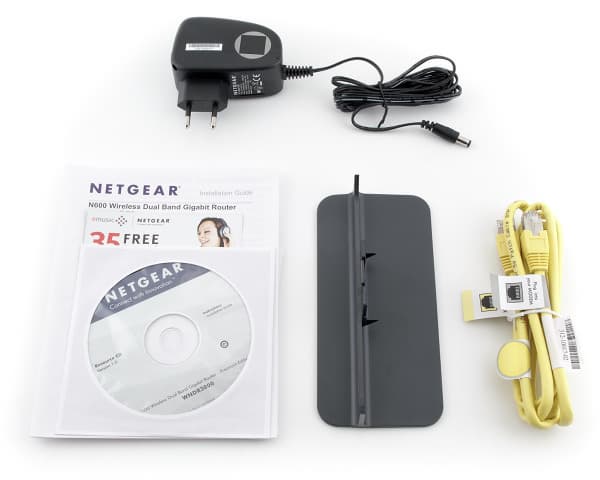

Комплект поставки обычный — роутер, подставка для вертикальной установки, импульсный блок питания 12 В 2,5 А, гигабитный патч-корд, компакт-диск с электронными версиями руководства на нескольких языках, листовки по быстрой установке, отдельная брошюра по «премиум возможностям» модели.

Комплект поставки беспроводного роутера Netgear WNDR3800

Устройство обеспечивается двухгодичной гарантией и техподдержкой.

Внешний вид

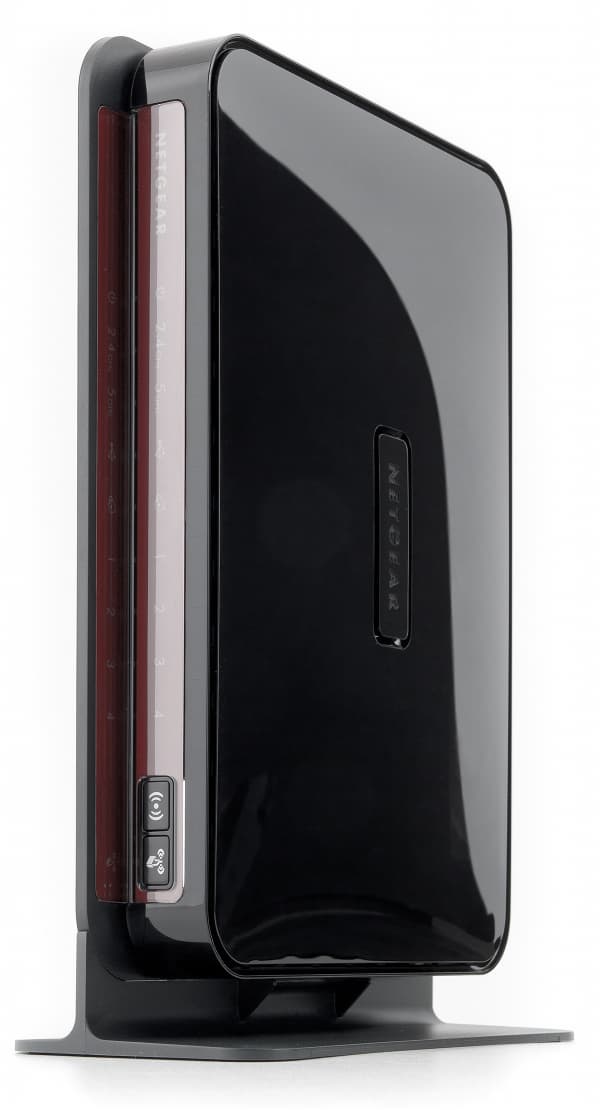

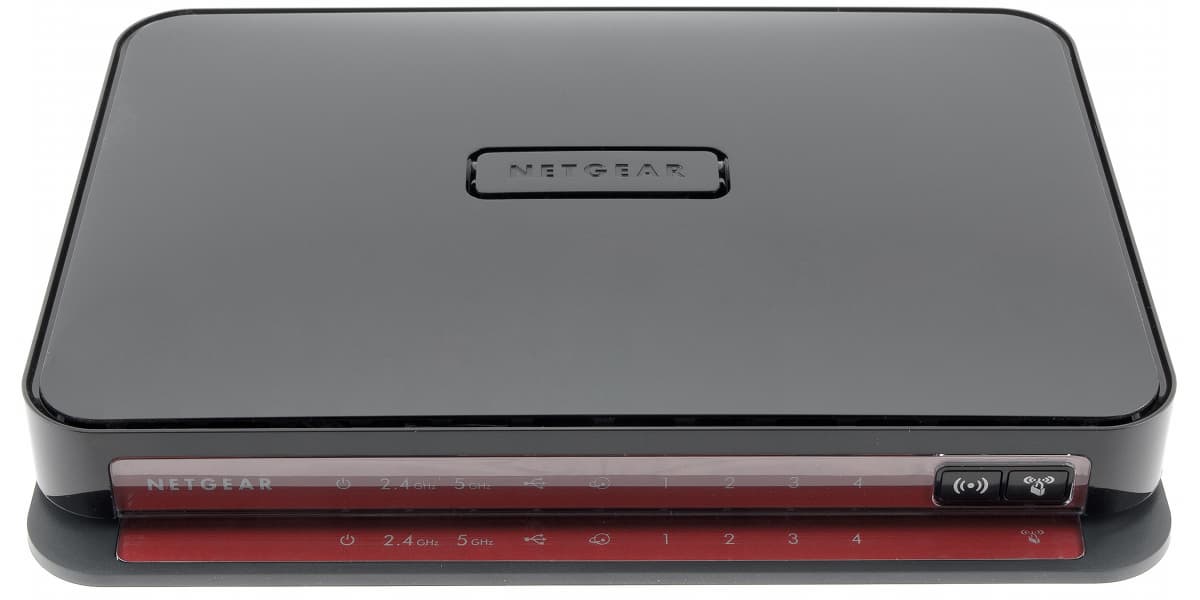

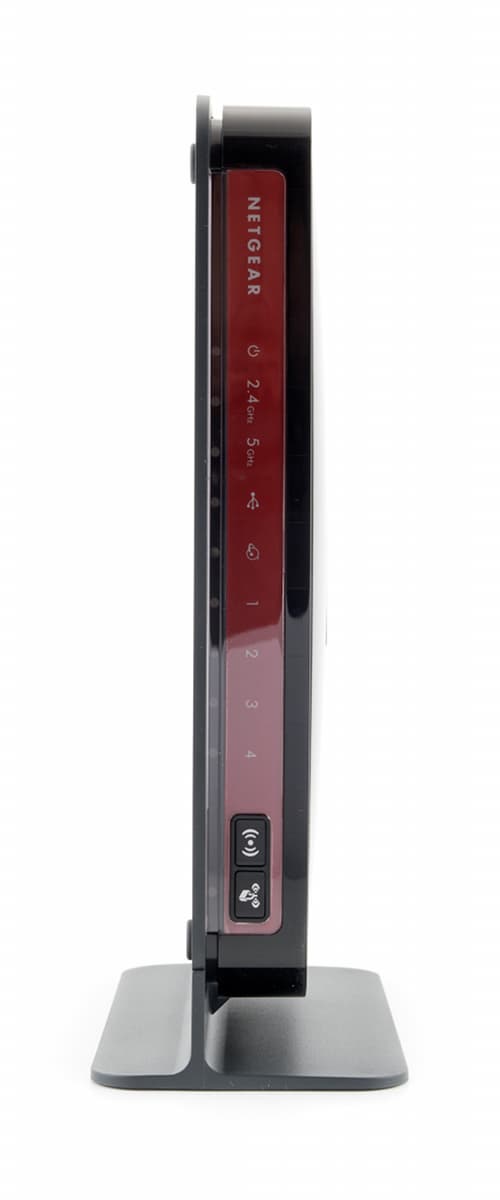

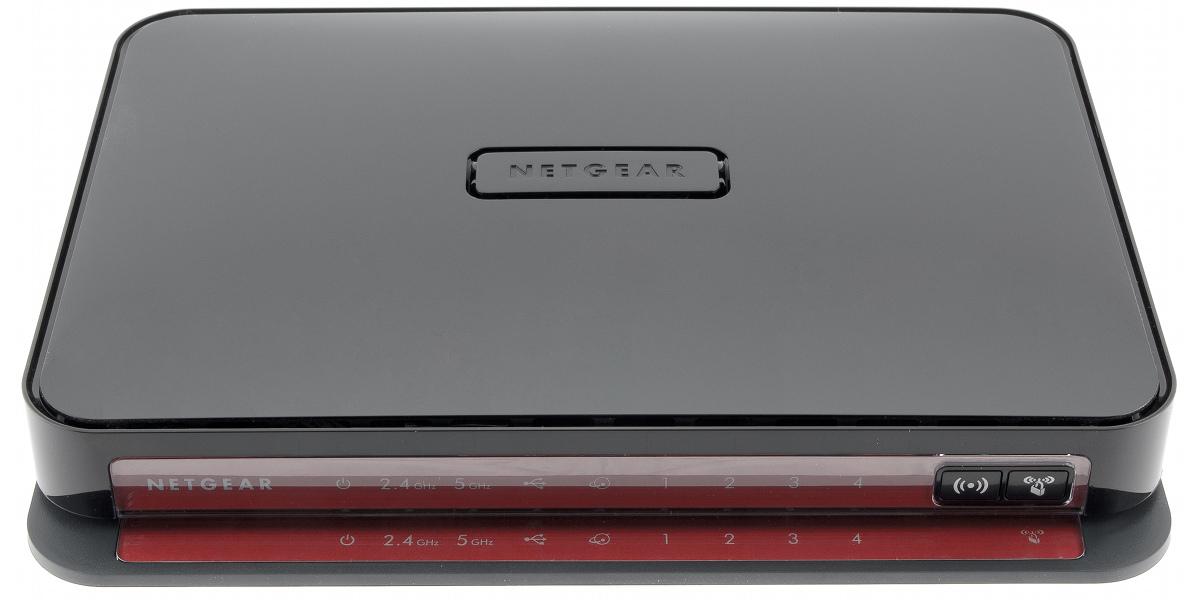

Netgear продолжает использовать все тот же дизайн корпуса, реализуя только минимальные обновления. В WNRD3800 они состоят из изменения цвета фона на торце с индикаторами на красный и режима работы светодиодов на постоянный (определить активность портов визуально уже не получится). Остальное сохранилось — размеры корпуса 22×16×3 сантиметра, изготовлен он из темного пластика, верхняя крышка глянцевая, дно матовое. Набор индикаторов достаточно большой: статус, Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц, USB, Интернет, LAN1-LAN4. Также на переднем торце есть две кнопки — для быстрого отключения беспроводных модулей и для подключения WPS-клиента.

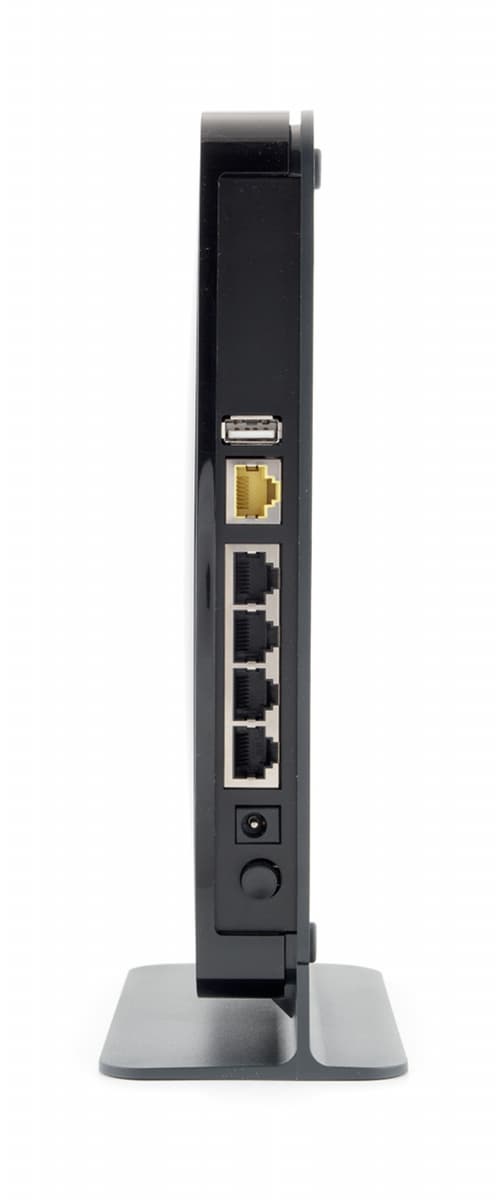

Сзади можно найти вход блока питания с выключателем, четыре гигабитных порта локальной сети, гигабитный порт для подключения к провайдеру, один порт USB 2.0. Места остается еще много, так что было бы интереснее увидеть более одного порта USB.

Кнопка сброса находится на дне, и в случае размещения роутера на стене, придется его снимать для сброса настроек. Отметим, что корпус поддерживает все варианты установки — горизонтально на резиновых ножках, вертикально на комплектной подставке и на стене в любом из четырех положений.

Заботясь о безопасности своих пользователей, компания Netgear в данной модели реализовала Wi-Fi-сети с шифрованием «из коробки». Все устройства имеют настроенные режимы WPA/WPA2-PSK и индивидуальные имена сетей и пароли, которые приводятся на наклейке, расположенной на дне корпуса, и с повтором на верхней крышке. Помимо этого, есть подписи всех портов, кнопок и индикаторов и инструкция по подключению к web-интерфейсу устройства.

Вентиляция, как и у предшественников, обеспечивается расположенными по контуру корпуса и вокруг логотипа на верхней панели отверстиями. Во время тестирования проблем с перегревом устройства не наблюдалось.

Аппаратная конфигурация

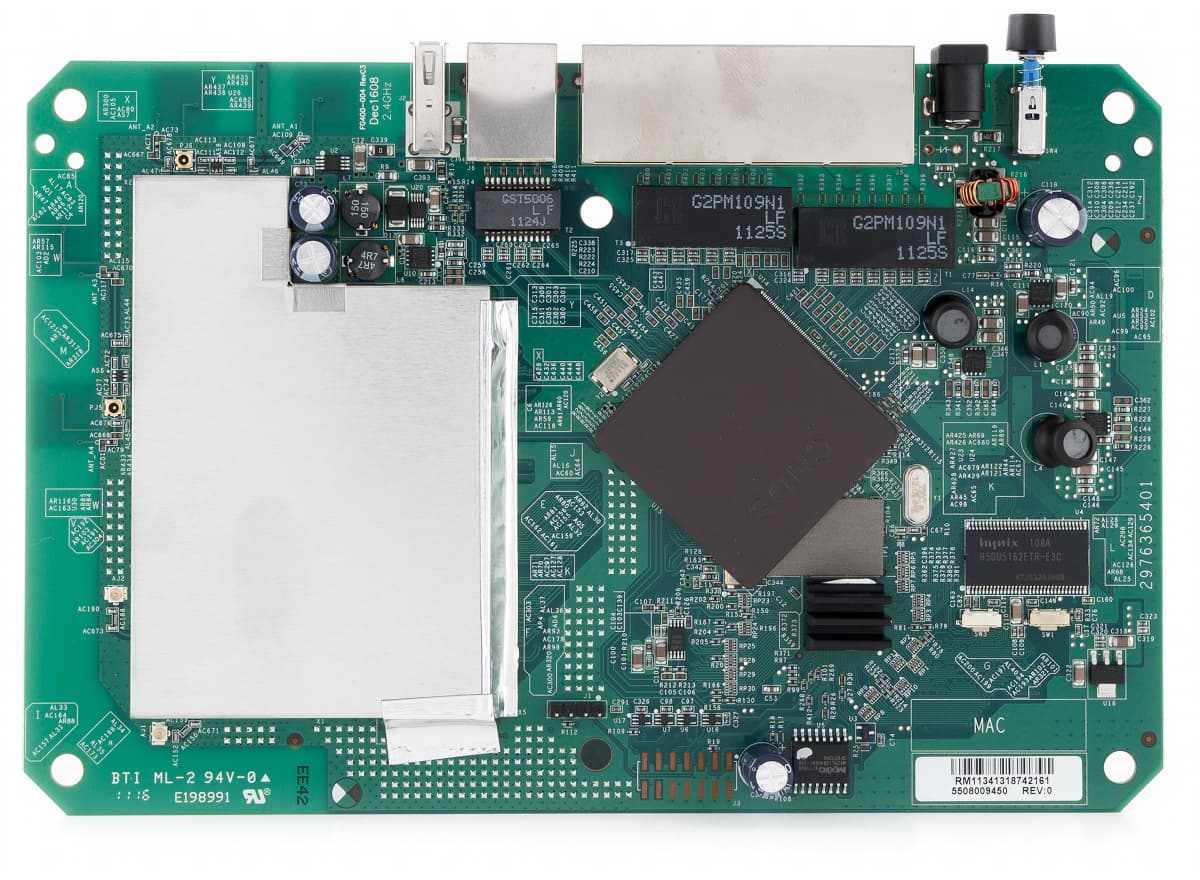

В качестве аппаратной платформы в этой модели используется набор микросхем Atheros, как и в первой версии устройства WNDR3700. Процессор AR7161 работает на частоте 680 МГц, объем оперативной памяти составляет 128 МБ, прошивка хранится в микросхеме флеша на 16 МБ. Как вы видите, память увеличилась в два раза, по сравнению с предшественником. Маловероятно, что это повлияет на скорость маршрутизации, но будет полезно дополнительным сервисам. Радиоблоки не изменились — AR9220 и AR9223. Устройство имеет две антенны для диапазона 2,4 ГГц расположенные прямо на печатной плате, а также две для 5 ГГц, выполненные в виде микроплат, которые находятся под крышкой корпуса. Все антенны имеют микроразъемы, так что при необходимости можно попробовать заменить их на внешние.

Микросхемы процессора и сетевого коммутатора (Realtek RTL8366S) закрыты радиаторами. Радиоблок традиционно находится под специальным экраном. Отметим наличие на печатной плате консольного разъема. Но проще использовать утилиту для открытия telnet-доступа, которую легко найти в сети.

Тестирование проводилось с прошивкой версии 1.0.0.24.

Настройка и возможности

WNRD3800 использует web-интерфейс нового поколения — Netgear genie. Мы уже встречали его в обзоре WNRDMAC. Изменения в основном касаются внешнего оформления. Предусмотрена возможность выбора языка, русский перевод присутствует. Из-за фиксированной ширины страницы иногда встречаются ошибки в дизайне. Отметим также встроенную справочную систему. Меню представлено в двух вариантах — «Базовый режим» и «Расширенный», — рассчитанных на пользователей с разной подготовкой и требованиями.

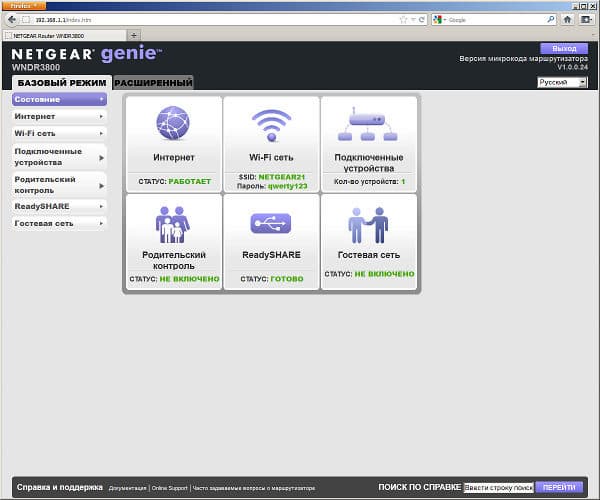

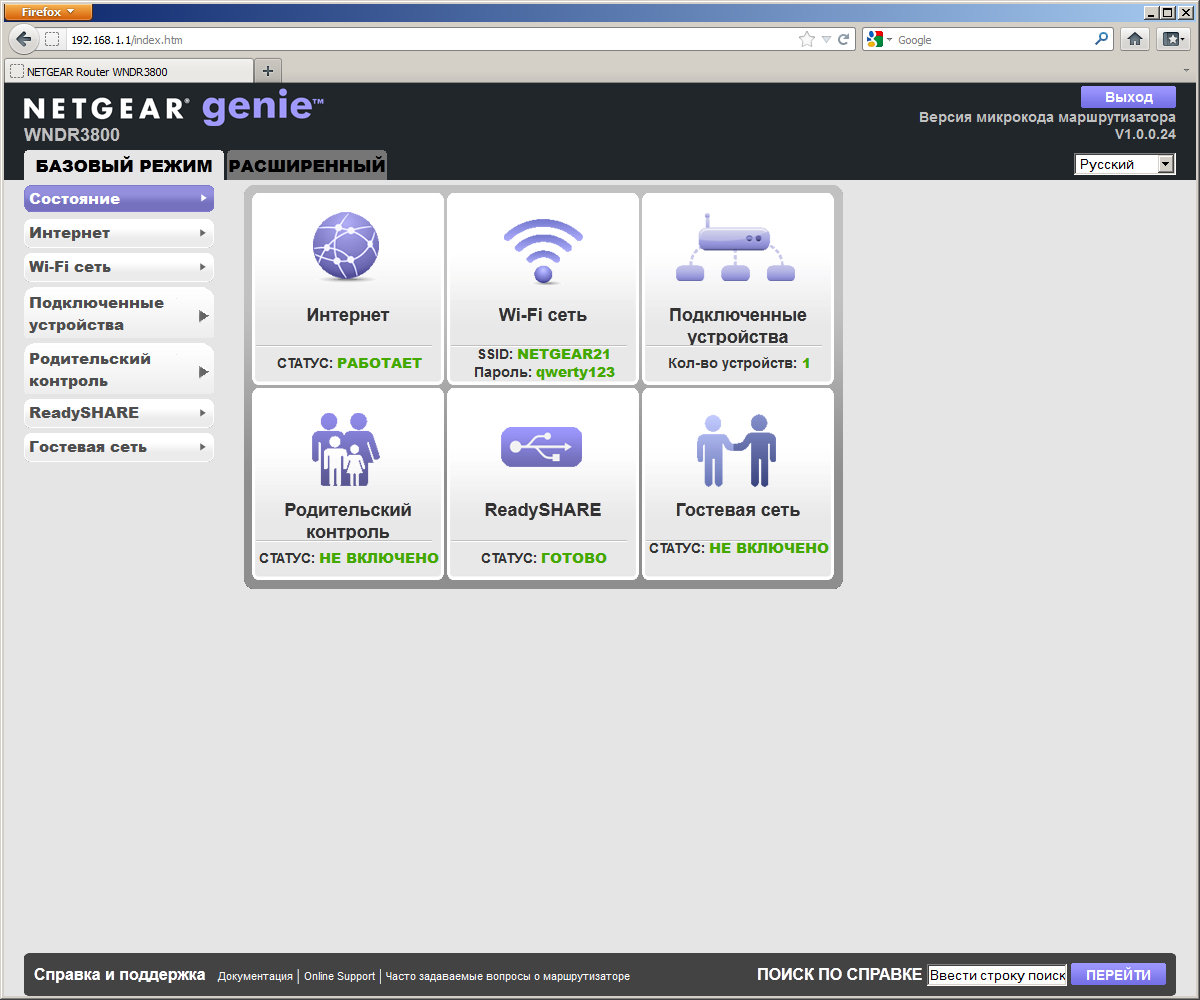

В первом случае основная страница показывает текущее состояние роутера, включая подключение к интернету, работу Wi-Fi, число клиентов, работу функций родительского контроля, доступа к диску (ReadySHARE) и гостевой сети. Картинки являются также ссылками на соответствующие страницы настроек.

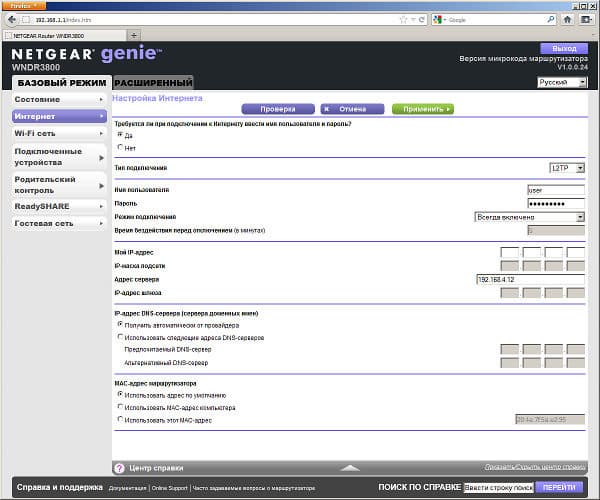

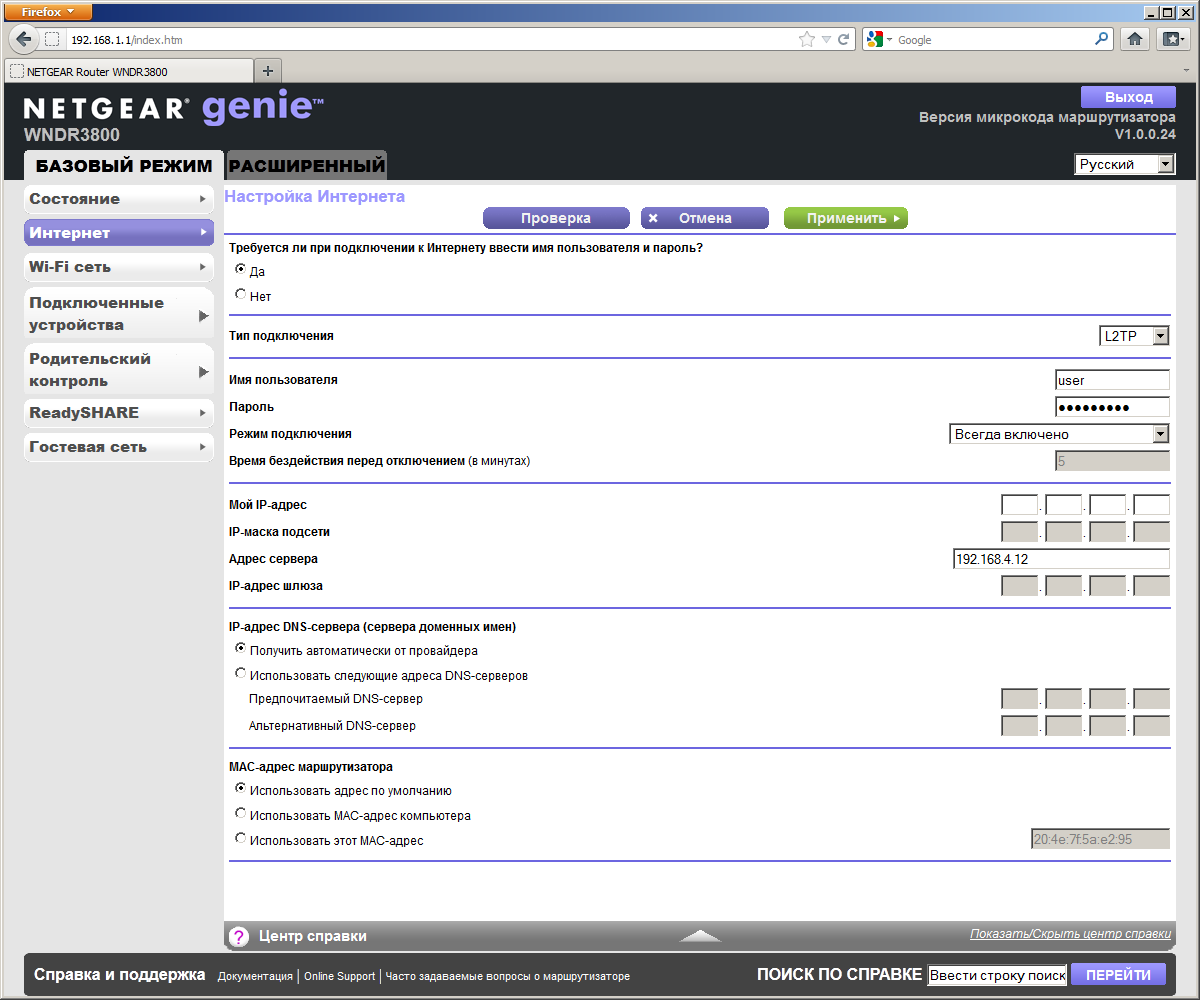

Для подключения к сети Интернет могут быть использованы все современные варианты — прямое подключение, PPPoE, PPTP и L2TP. Набор параметров традиционный — можно установить IP-адреса, изменить MAC, выбрать режим подключения в случае использования VPN.

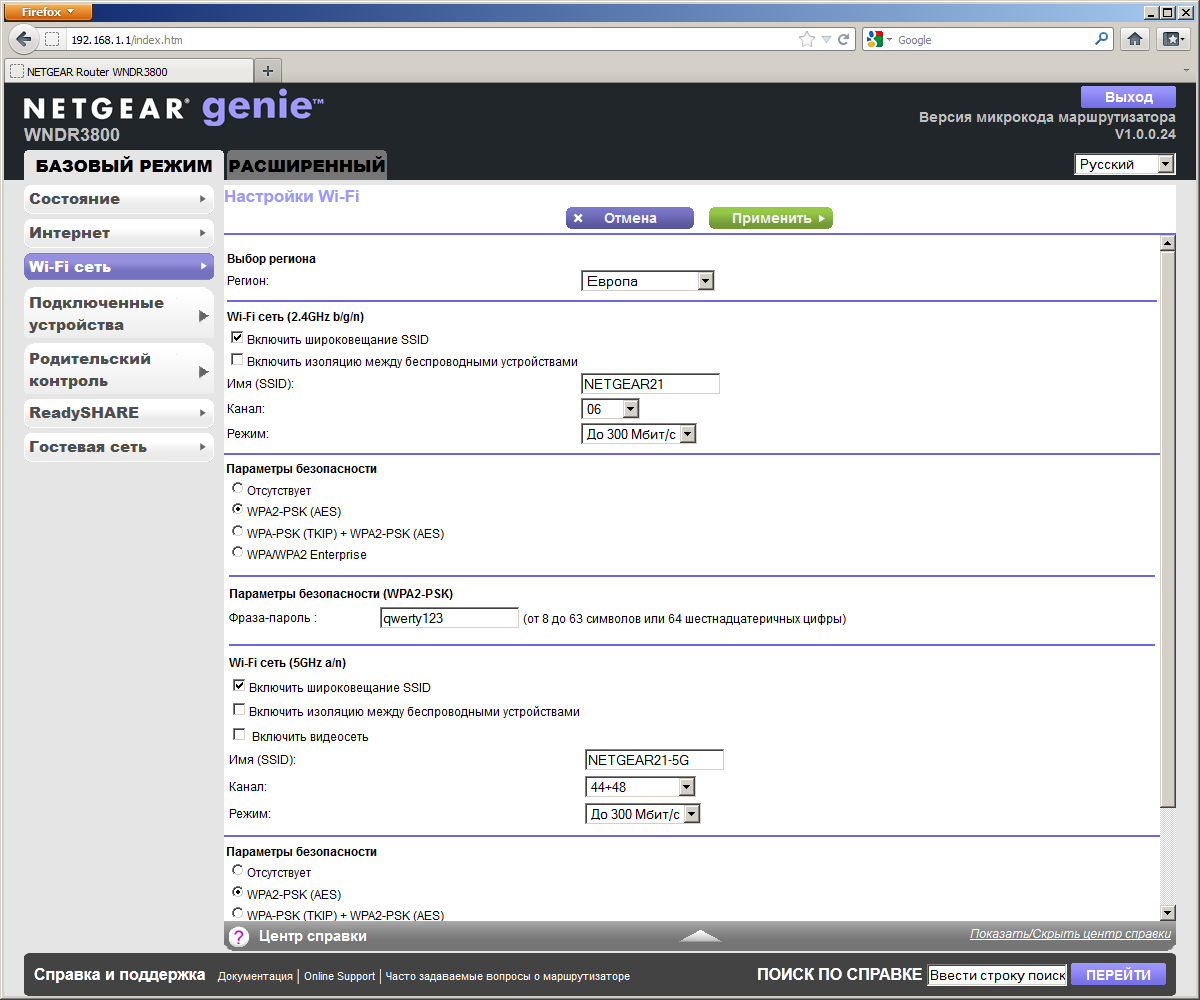

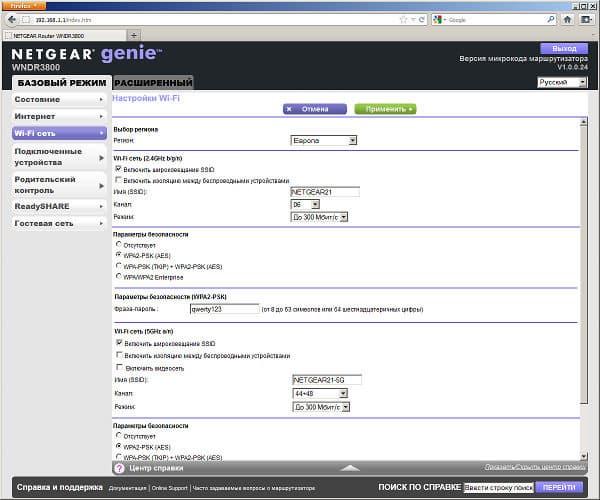

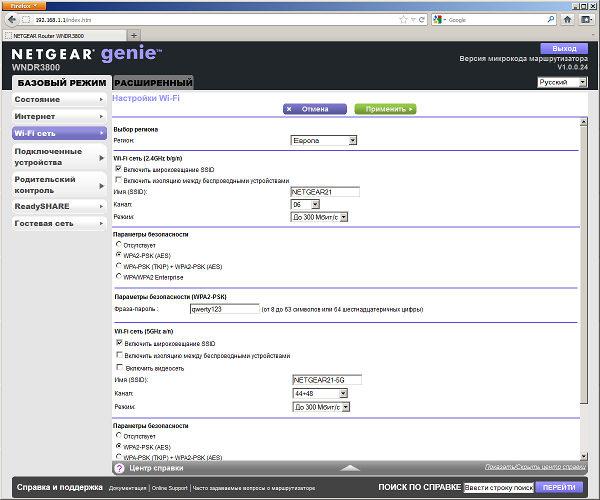

В роутере используются два независимых радиоблока для диапазонов 2,4 и 5 ГГц. Основные настройки беспроводных сетей включают в себя выбор имени, номера канала, режима (указывается в виде максимальной скорости, что не очень удобно и понятно), параметров безопасности (есть поддержка открытых сетей, WEP (недоступно в режиме 802.11n), WPA/WPA2 с паролем и через сервер RADIUS), включение изоляции беспроводных устройств.

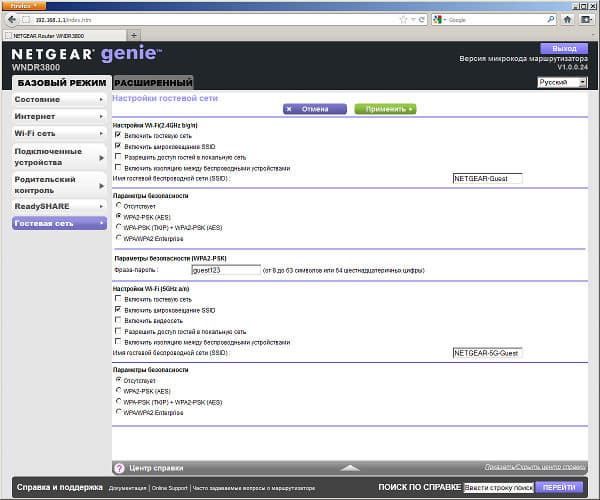

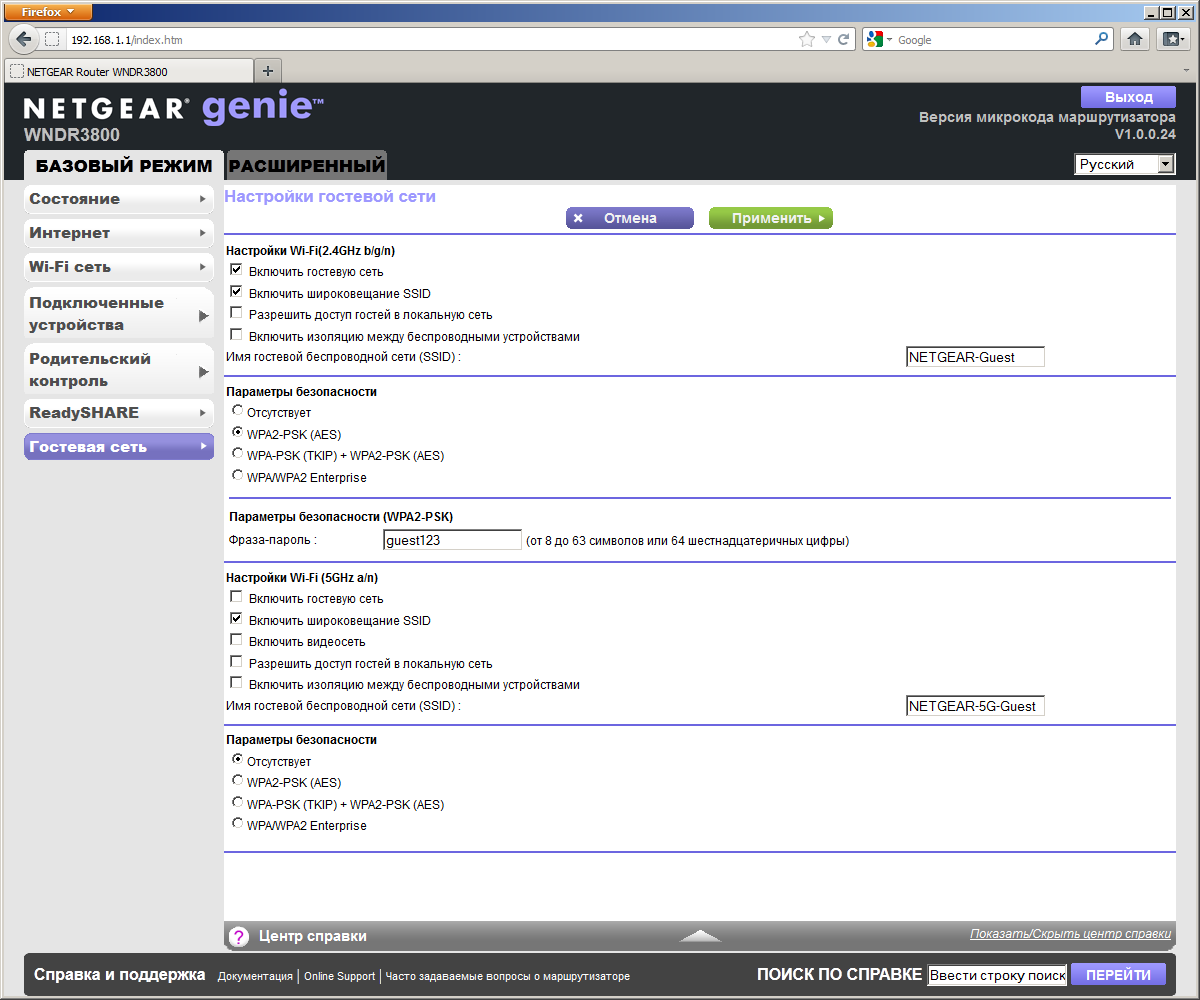

Дополнительно можно создать гостевые беспроводные сети — по одной на каждый из диапазонов. Они могут иметь собственные настройки, в частности имена и параметры безопасности. По умолчанию гости могут использовать только Интернет, но можно разрешить им доступ и в сегмент локальной сети.

Пункт «Подключенные устройства» показывает список текущих клиентов с указанием их IP- и MAC-адресов, а также имени системы, при его наличии.

Функция «Родительского контроля» уже встречалась нам в недавних обзорах. Она использует внешний сервис OpenDNS для фильтрации и ограничения доступа к ресурсам по их категориям и времени. Система будет интересна для тех устройств, на которые сложно или невозможно установить традиционные средства защиты, например смартфонов, планшетов, игровых приставок. На наш взгляд, это очень неплохой элемент дополнительной защиты для домашних пользователей. Единственное, чего ему недостает, так это удобных отчетов о работе системы.

Раздел «ReadySHARE» используется для настройки работы с USB-устройствами, и мы поговорим об этом чуть позже.

В целом «Базовый режим» позволяет осуществить первоначальную настройку роутера для доступа в интернет и работы с беспроводными сетями. Для более сложных настроек нужно использовать режим «Расширенный».

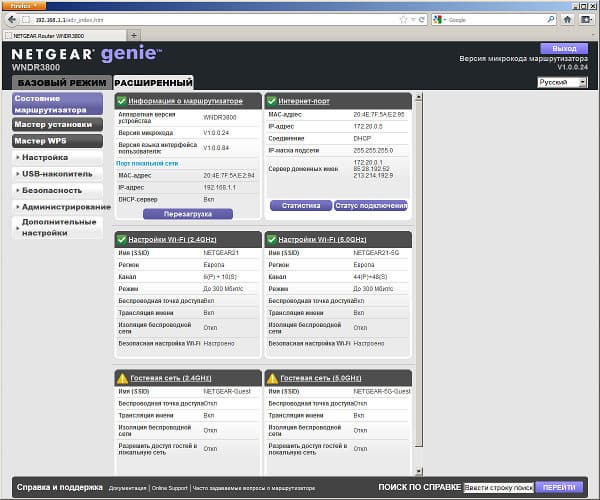

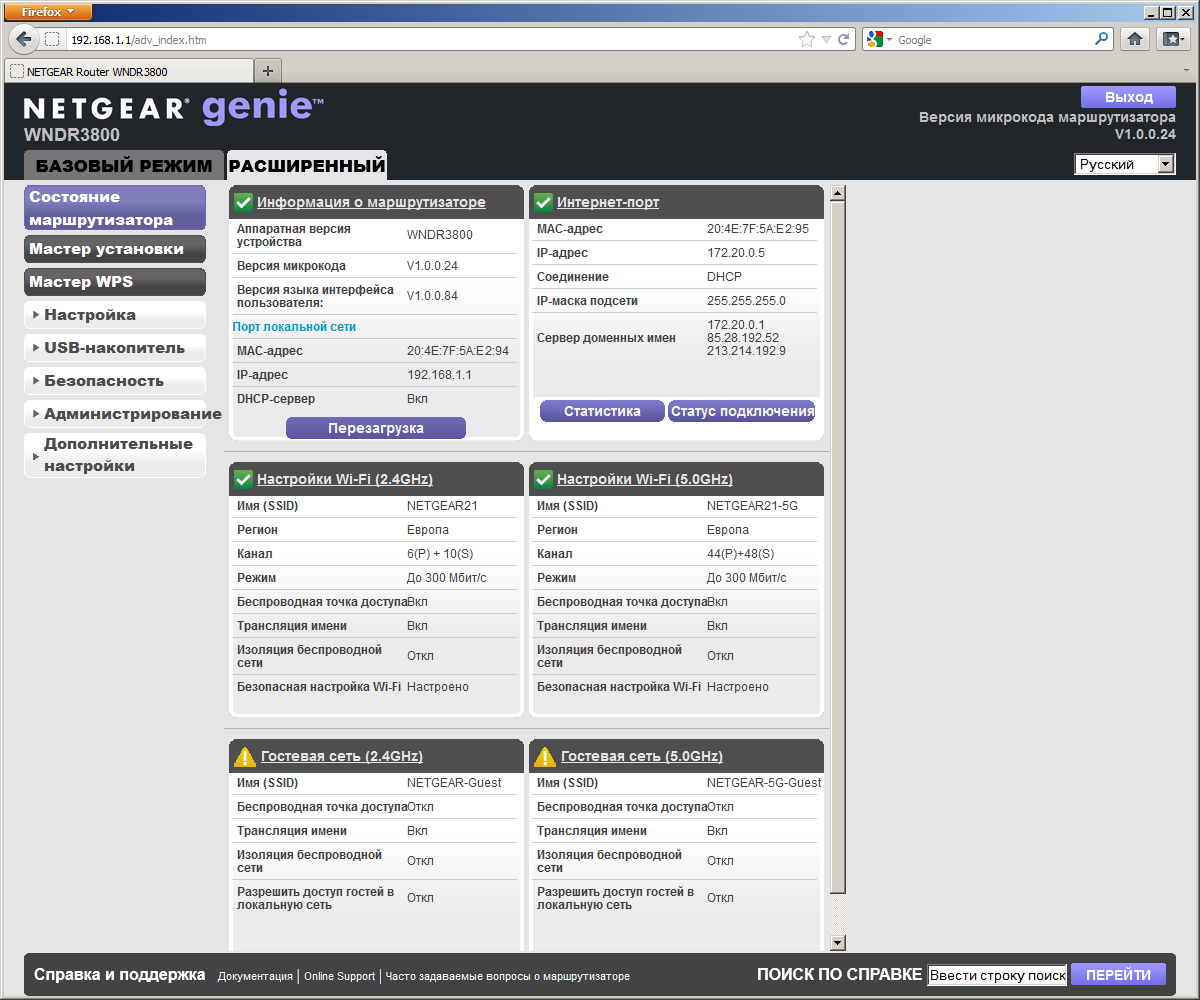

Его основная страница состояния роутера отличается от «базовой»: указана информация о модели устройства и версии прошивки, вместо простой индикации работоспособности подключения к интернету здесь можно увидеть MAC- и IP-адреса внешнего интерфейса, а также приводятся параметры беспроводных сетей. Отметим наличие кнопки перезагрузки устройства.

Предусмотрены два «мастера» — по настройке интернета и подключения WPS-клиентов. Они, пожалуй, более органично смотрелись бы в базовом режиме.

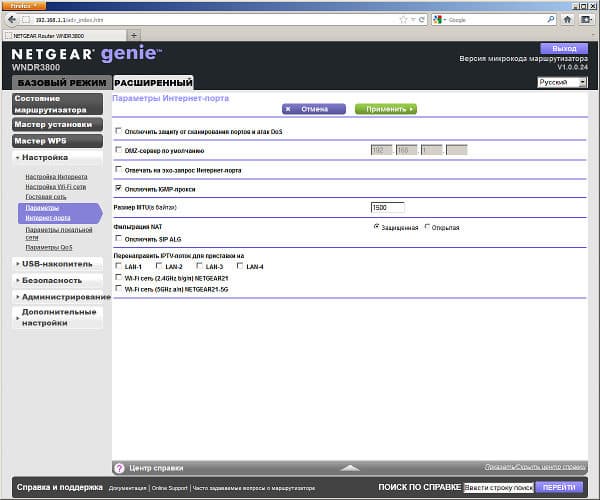

«Расширенное» меню состоит из пяти групп страниц. В первой из них, «Настройка», присутствуют уже описанные выше страницы для выбора параметров интернет-подключения и организации беспроводных сетей. Новыми будут дополнительные параметры порта Интернет — включение DMZ, активация IGMP-прокси для работы IPTV в режиме мультикаста и определение портов для трансляции потока (включая беспроводные сети), выбор размера MTU и еще несколько опций.

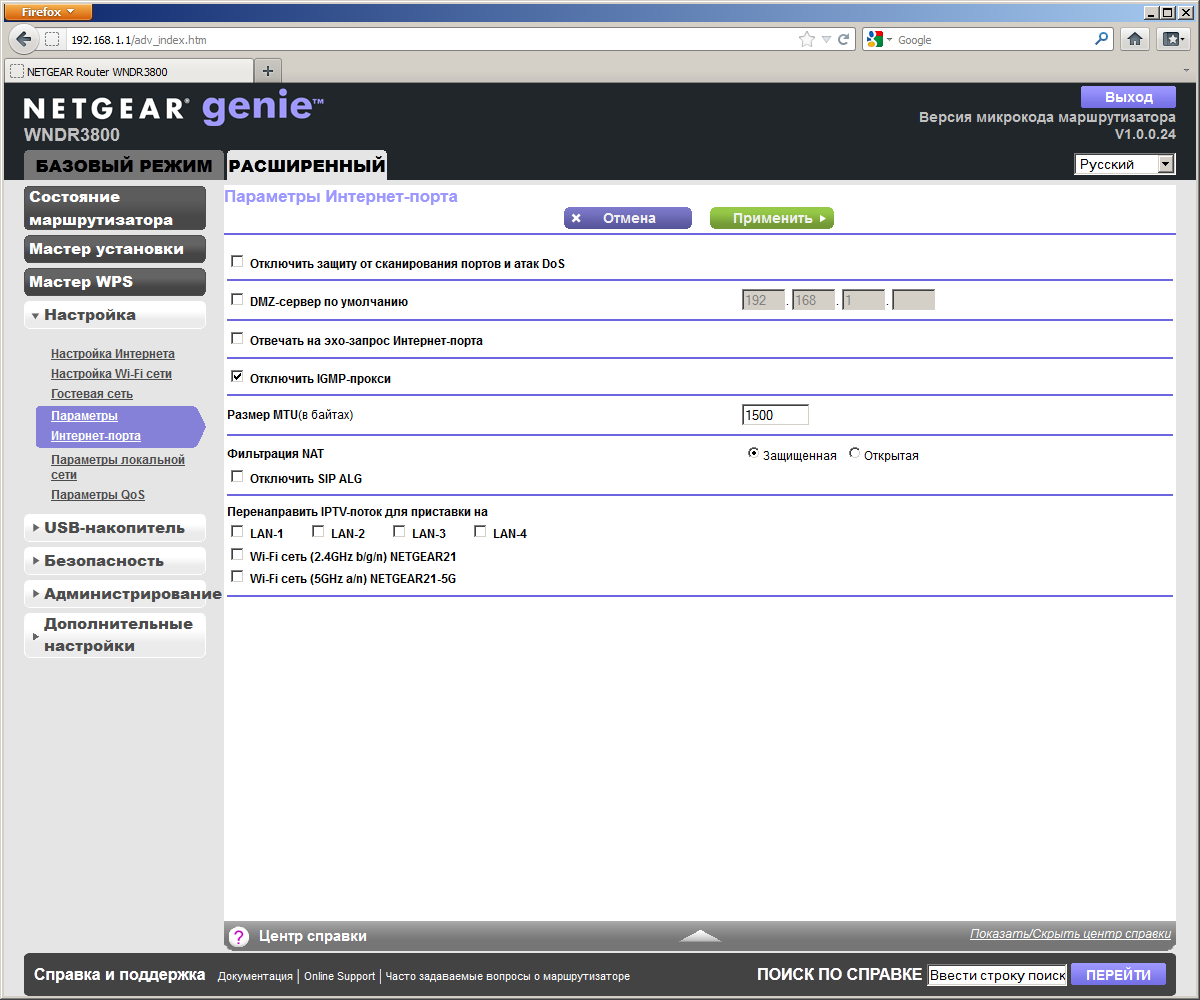

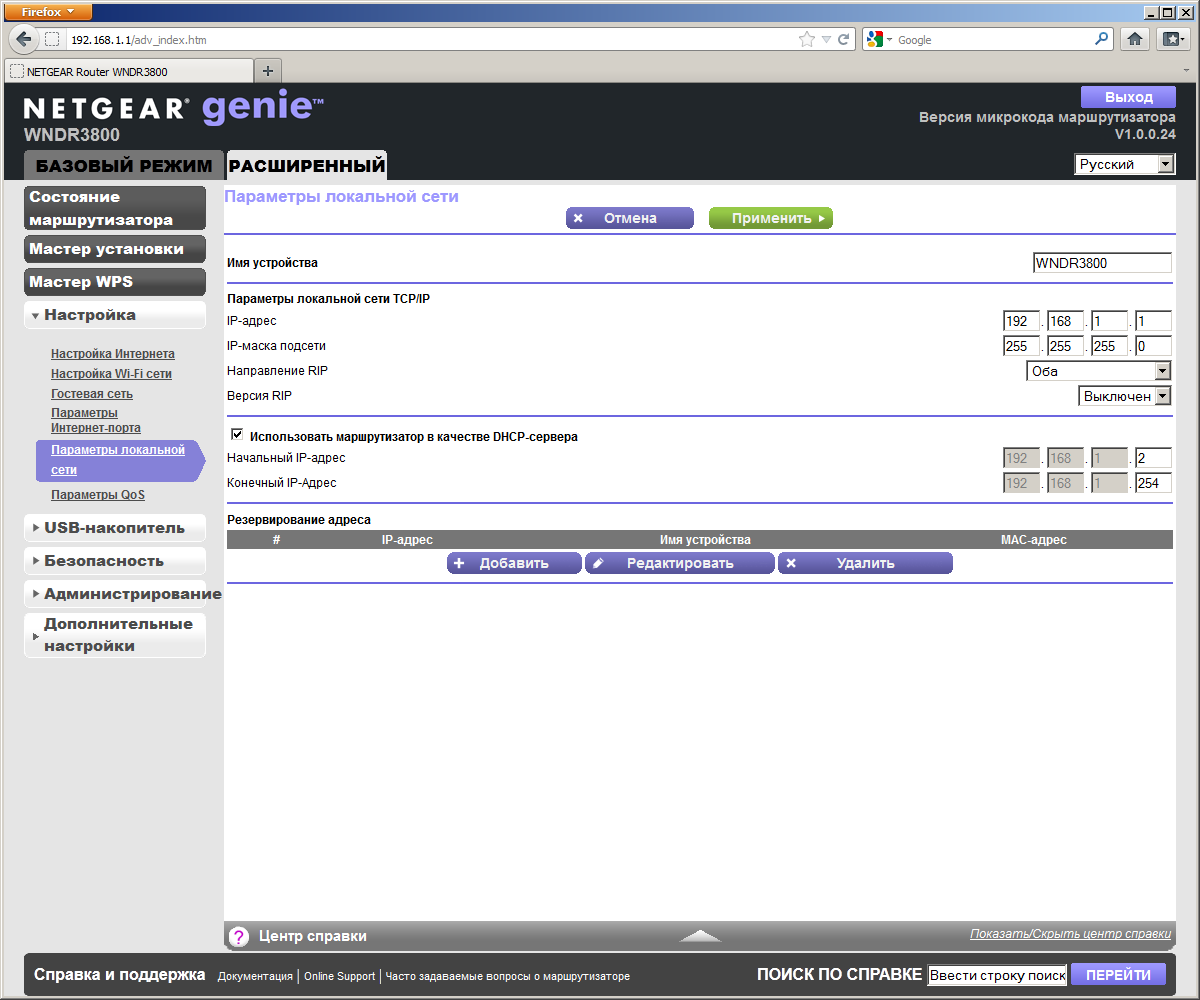

Здесь же настраивается сегмент локальной сети — можно установить IP-адрес и имя роутера, включить RIP, настроить встроенный сервер DHCP (диапазон адресов и фиксированные назначения IP-MAC).

Последний пункт в этой группе — настройка системы управления трафиком QoS. Как и ранее, мы придерживаемся мнения, что для домашних устройств эта функция малоприменима, поскольку процессоры в них относительно слабые и работает она только на передачу от пользователя в Интернет. Одна только активация данной системы снижает скорость работы на прямом подключении в два раза. В правилах указываются приложения (определяемые номерами портов), адреса MAC или физические порты локальной сети. Им можно назначить один из уровней приоритета. При необходимости можно ограничить и общую скорость канала на передачу.

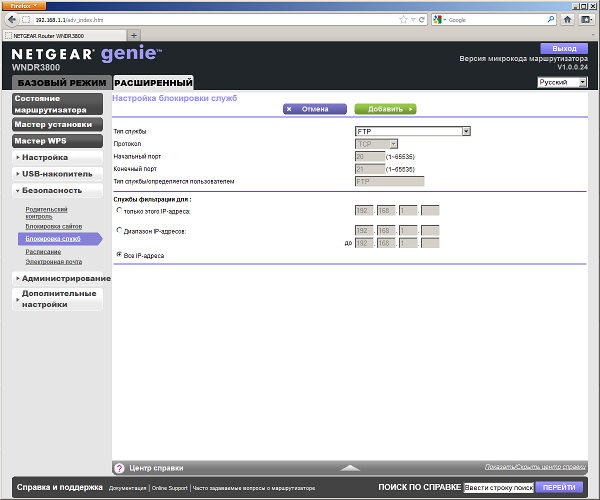

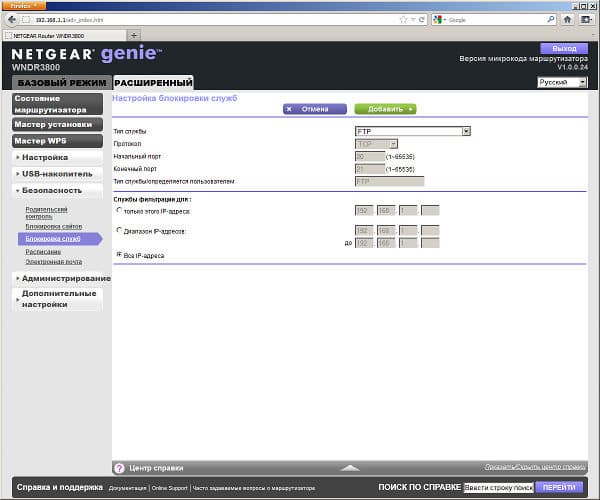

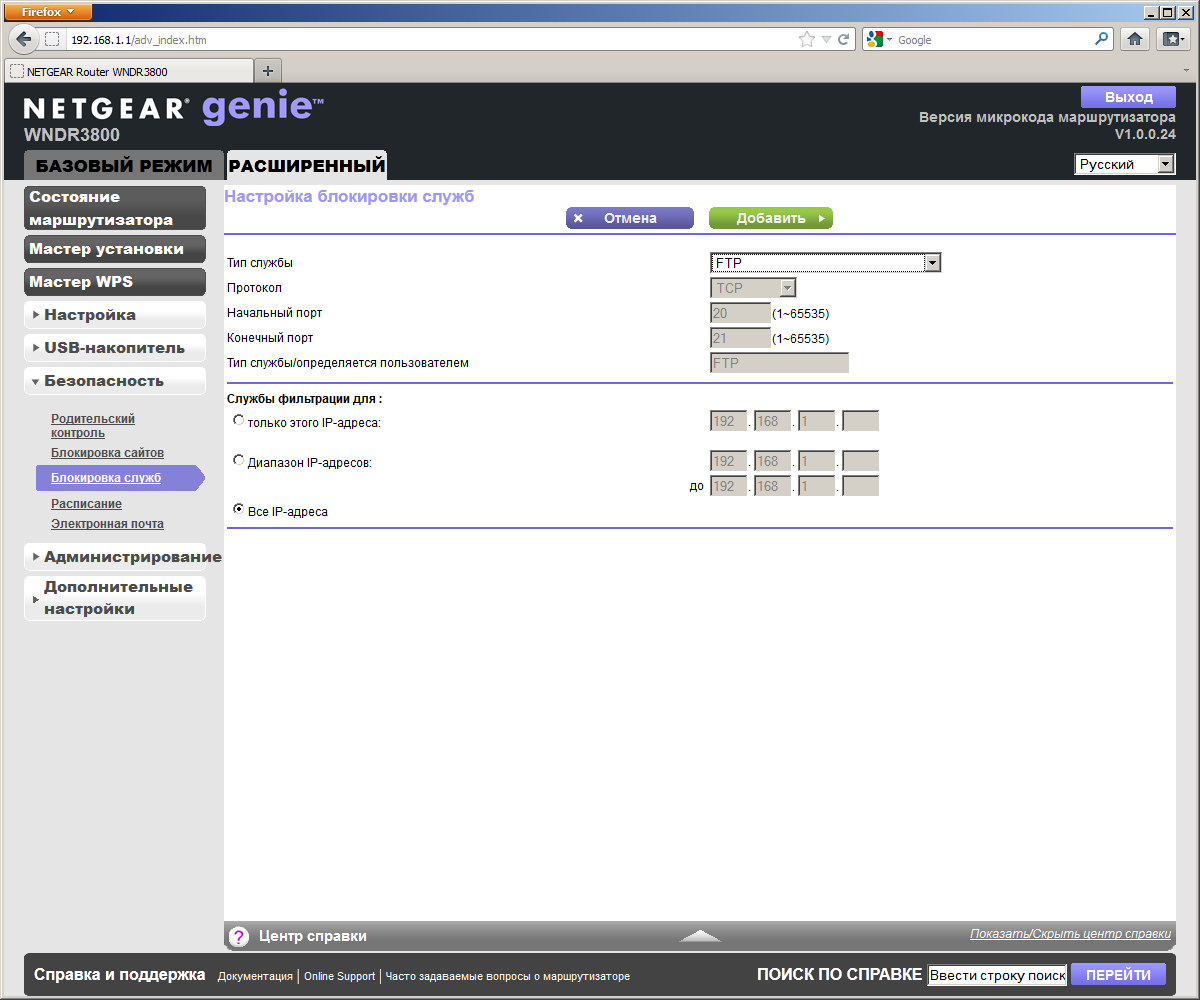

В функциях безопасности, кроме родительского контроля, реализовали блокировку сайтов по ключевым словам в ссылке (можно указать IP-адрес клиента, которому можно будет посещать все сайты) и блокировку сервисов по номерам портов для всех или выбранных клиентов локальной сети. Данные службы могут работать по расписанию — один диапазон времени на выбранные дни недели. Установка встроенных часов возможна только в автоматическом режиме.

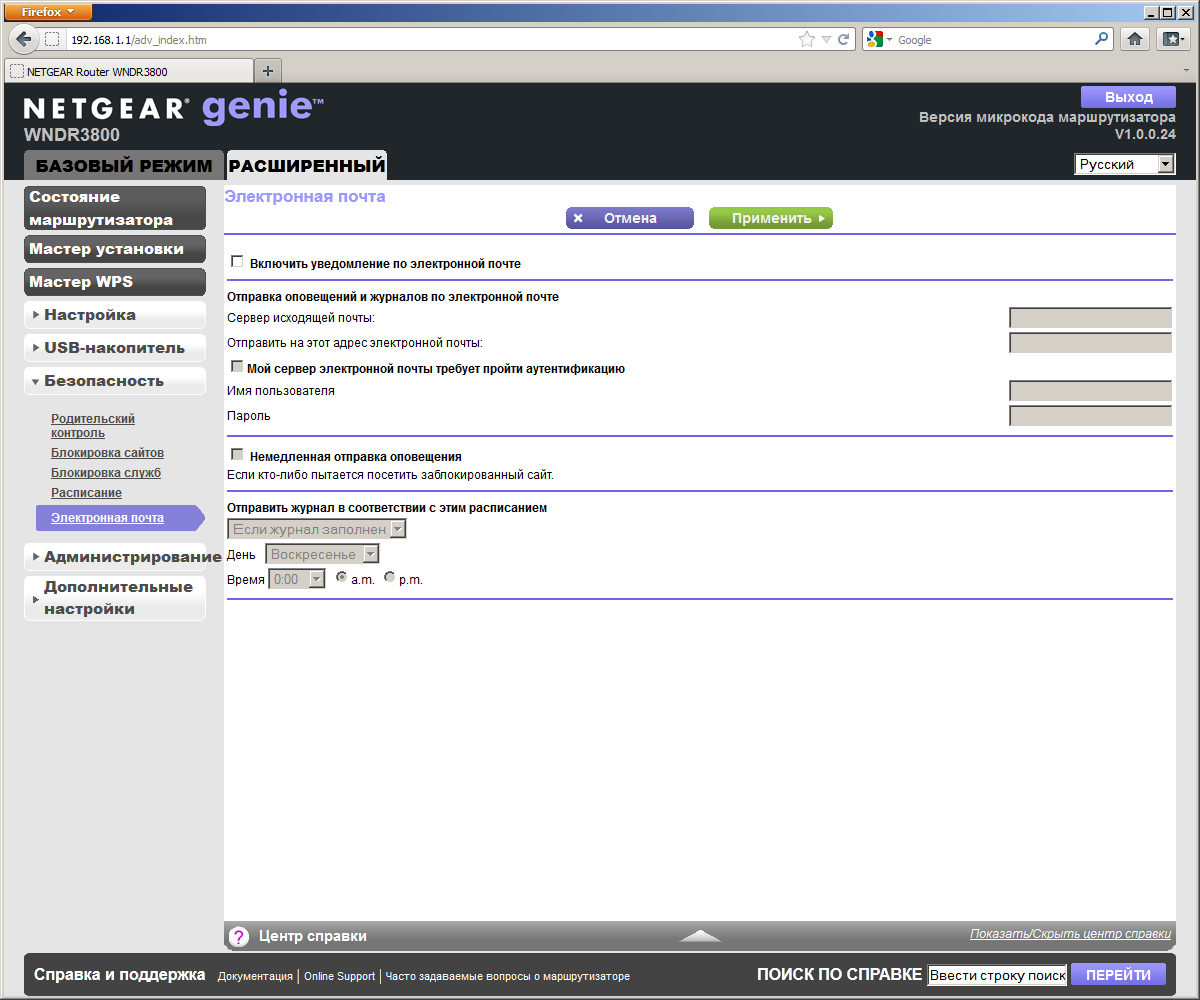

В этой же группе программируется отправка сообщений и журналов по электронной почте. Можно использовать только одного получателя и аутентификацию на сервере SMTP. Журнал достаточно подробный и допускает выбор категорий отображаемых сообщений. В их числе блокировки сайтов и сервисов, системные сообщения, подключения беспроводных клиентов, трансляция портов по UPnP, атаки и сканирования портов. Традиционно в разделе «Администрирование» можно найти опции сохранения/восстановления/сброса конфигурации, изменение пароля и обновление прошивки.

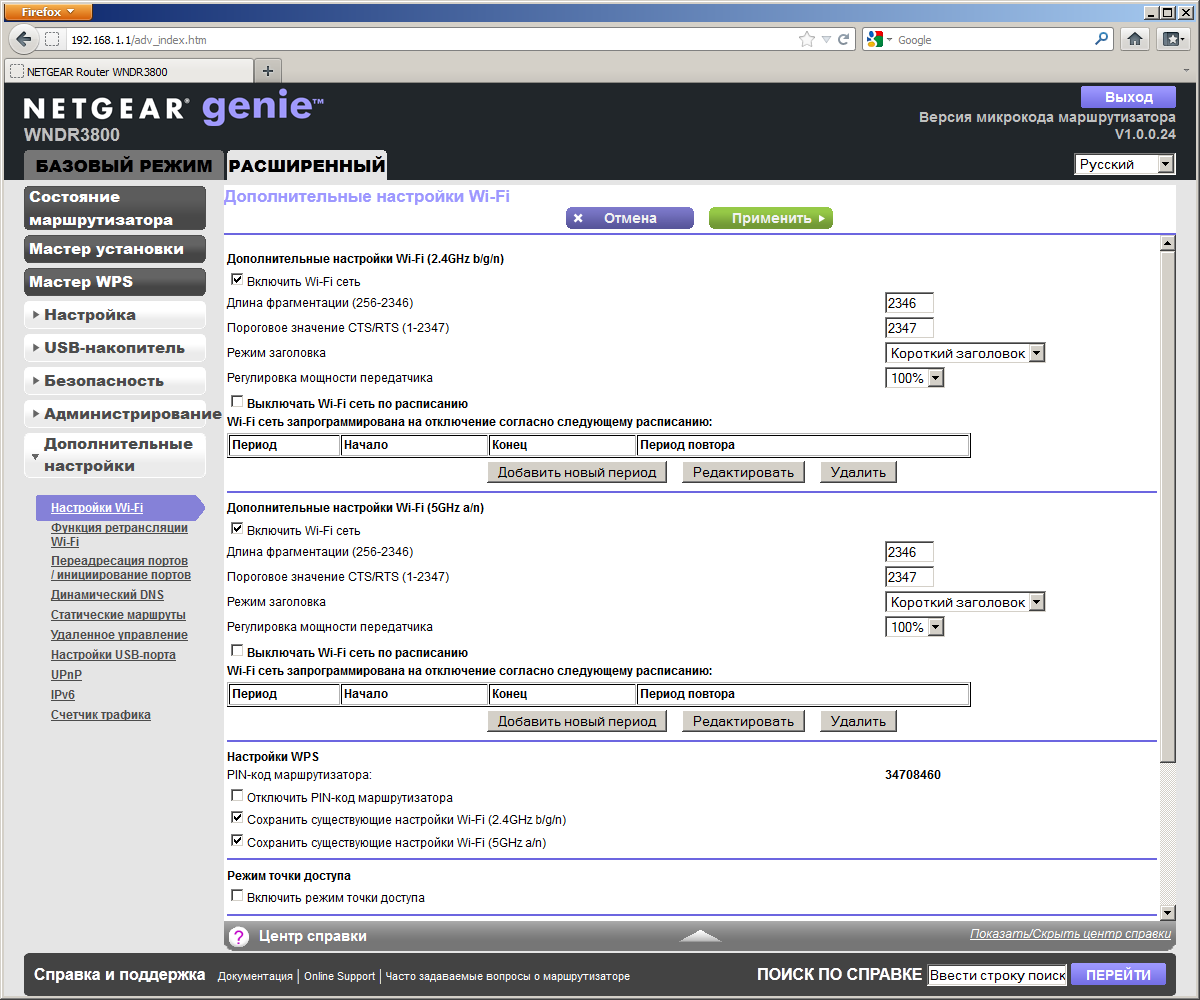

В последней группе, «Дополнительные настройки», собрали более изменяемые параметры устройства. Для беспроводных модулей можно установить расписание работы (точнее периоды отключения с точностью до 30 минут), уменьшить мощность передатчика, запрограммировать список доступа по MAC-адресам, активировать функцию ретрансляции. Для трансляции портов можно использовать протокол UPnP или указать правила в ручном режиме.

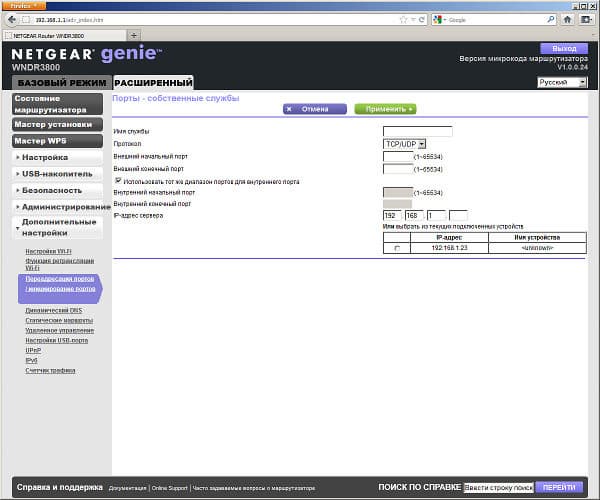

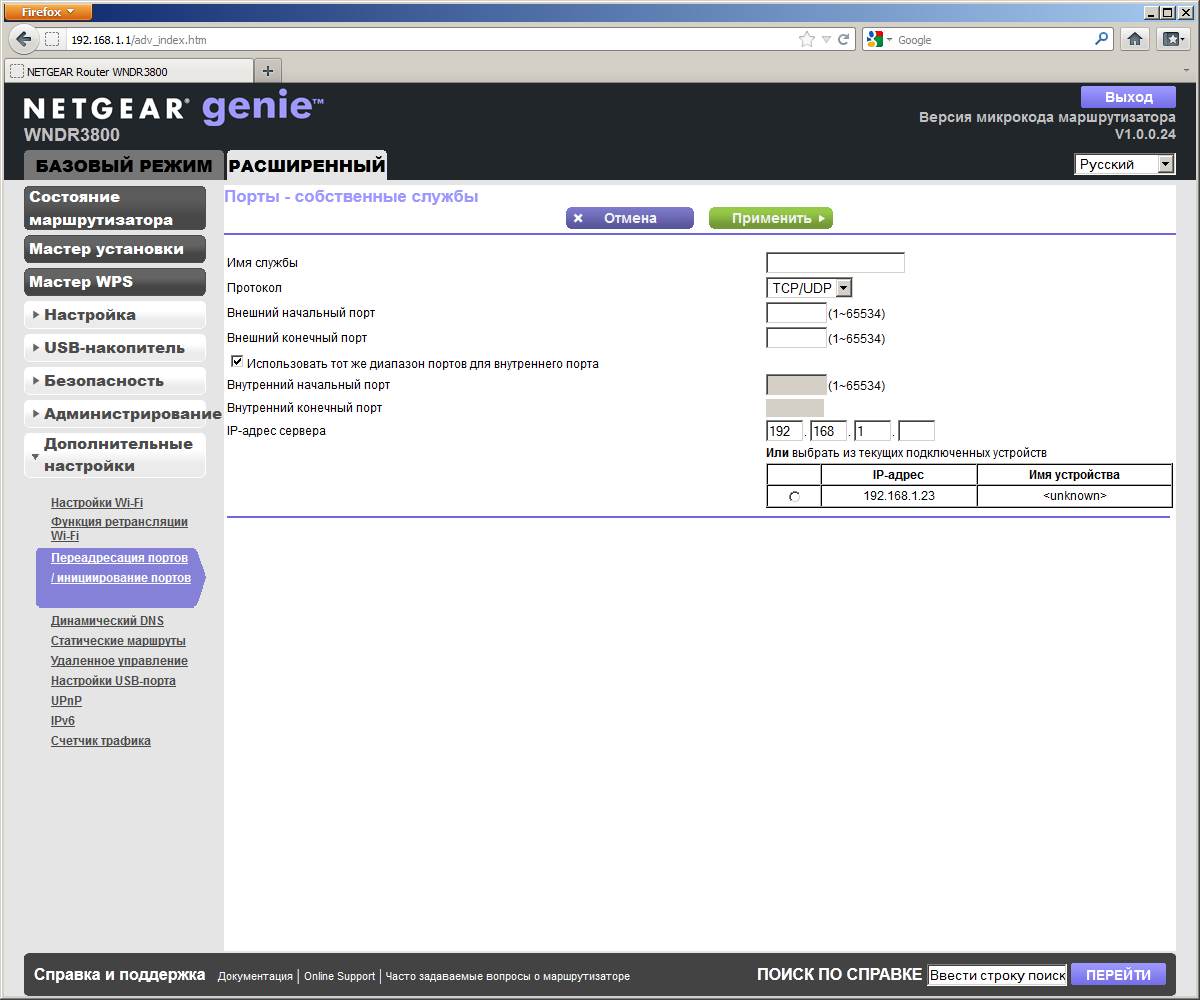

В этом случае допускается использование разных внутренних и внешних портов. Реализована поддержка инициирования портов, полезная для некоторых онлайн-игр. Встроенный клиент DDNS рассчитан на работу только с сервисом DynDNS.org. Пользователь может добавить собственные записи в таблицу маршрутизации устройства. Возможен удаленный доступ к web-интерфейсу устройства. Допускается изменение номера порта и ограничение по IP-адресам клиента. В роутере есть несколько вариантов использования протокола IPv6, включая автоматический, туннели, фиксированный и PPPoE.

Роутер имеет встроенный счетчик скаченного и отправленного трафика, в отчете которого приводится информация за день, неделю и месяц, что может пригодиться для оценки своих потребностей.

В целом новый интерфейс выглядит более удобно и красиво, но над ним еще стоит поработать — изменить расположение некоторых пунктов, добавить новые возможности.

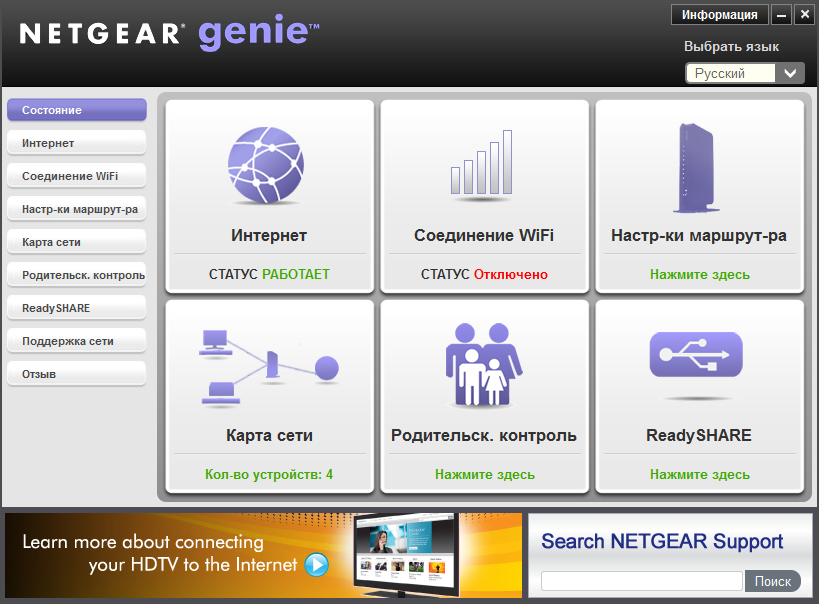

Кроме классической настройки через web-интерфейс, можно использовать для этой цели и специальную отдельную программу, доступную в версиях для Windows и Mac OS. В ней также есть функции мониторинга, решения проблем и справочная система. Из-за подобного разнообразия перемешанных опций, в настоящий момент она представляется не очень полезной и удобной, тем более что обойтись только ей одной все равно не получится.

Работа с USB-устройствами

Одним из признаков высокопроизводительных устройств является порт USB. Он используется для расширения возможностей роутеров — реализации сетевого диска и/или сетевого принтера. При необходимости одновременного использования нескольких устройств можно подключить их через USB-хаб. Для работы с сетевым принтером необходима установка на компьютер программы USB Control Center. Она есть в версиях для Windows и Mac OS, в ней предусмотрен перевод интерфейса на несколько языков, включая русский. Утилита подключает принтер к нужному ПК в автоматическом или ручном режиме, что позволяет реализовать его поочередное использование с несколькими компьютерами. Также предусмотрен встроенный модуль сканирования для МФУ, но для решения этой задачи можно использовать и любые стандартные программы.

В качестве носителей можно использовать флэшки и винчестеры. Для безопасного отключения дисков нужно использовать соответствующую кнопку в web-интерфейсе роутера. Допускается иметь несколько разделов на одном диске, полностью поддерживаются файловые системы FAT32, NTFS, EXT2, EXT3, HFS+. Каждый раздел будет представлен отдельной общей папкой. Доступ к данным осуществляется по протоколам SMB, FTP и HTTP (только чтение). Скорости получаются относительно высокие для роутера, что видно из следующего графика.

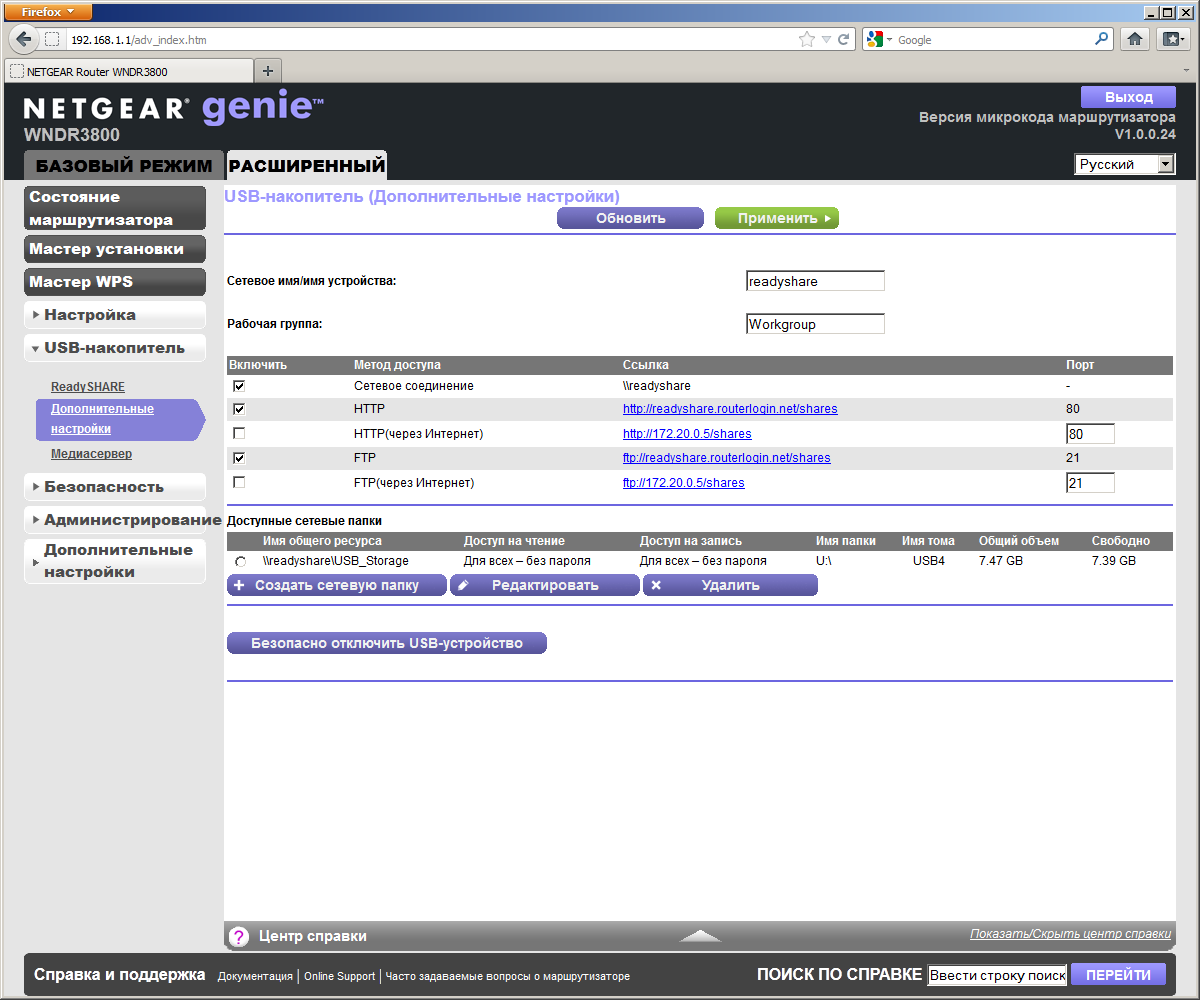

Настроек в этом режиме немного — сетевое имя и название рабочей группы, включение/выключение протоколов, разрешение доступа из сети Интернет по HTTP и FTP, причем номера портов сервисов можно изменить. С ограничением доступа пользователей все достаточно грустно — есть только «все» и «администратор», дополнительных аккаунтов добавить нельзя. Но можно изменять имена общих ресурсов и создавать новые из папок на уже существующих дисках. Роутер может быть использован для хранения резервных копий с Apple Mac с комплектной программой Time Machine (в том числе и в Mac OS 10.7).

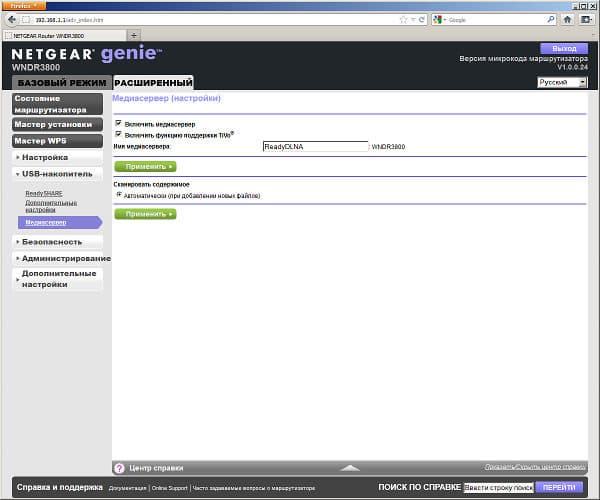

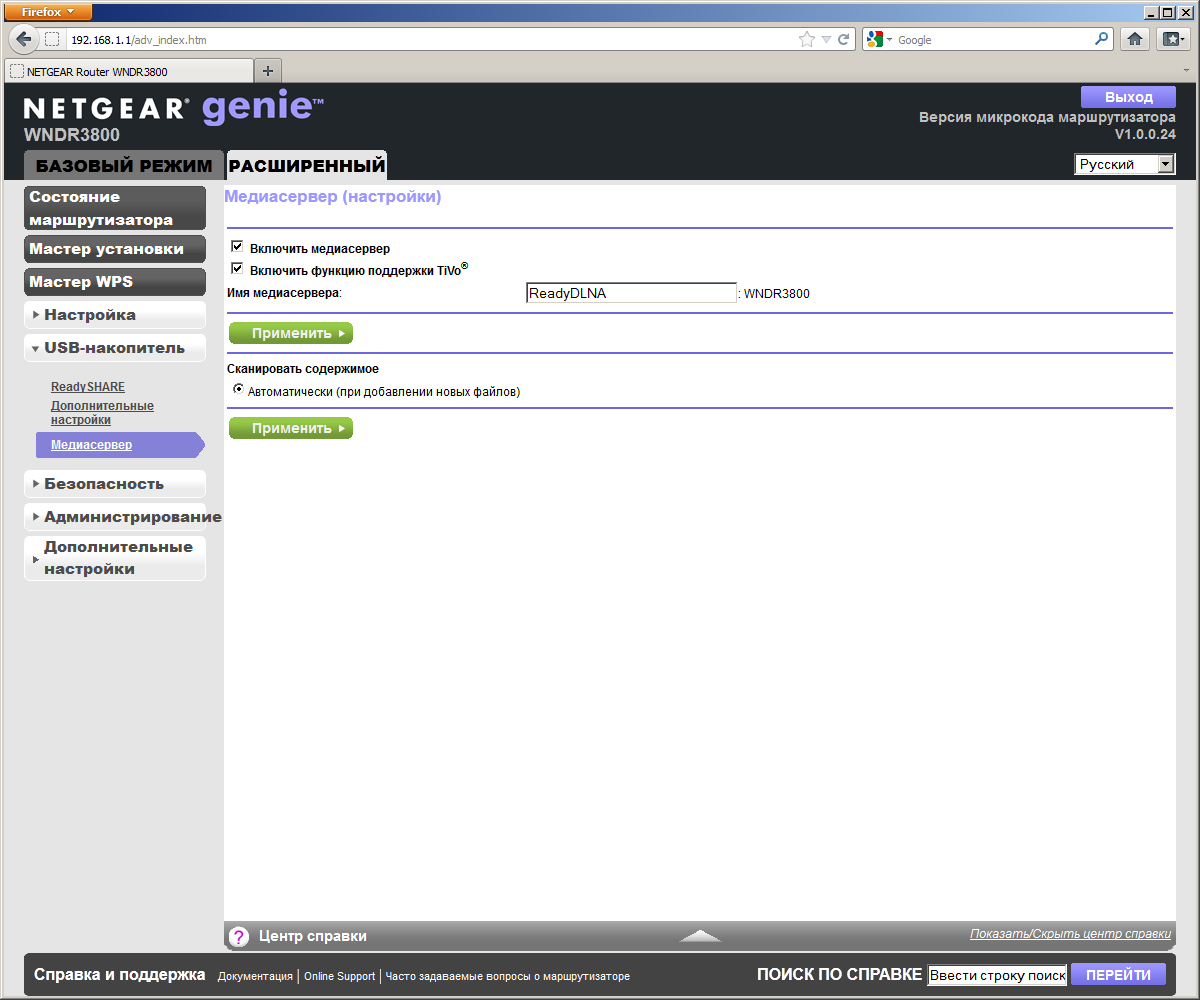

Еще один вариант использования внешних дисков — создание сервера DLNA. Роутер поддерживает работу с файлами форматов JPEG, MP3, WMA, AVI, M2TS, MKV, MP4, MPEG, WMV и другими. Для хранения базы данных используется временная директория на первом обнаруженном накопителе, а сканирование происходит сразу для всех подключенных устройств.

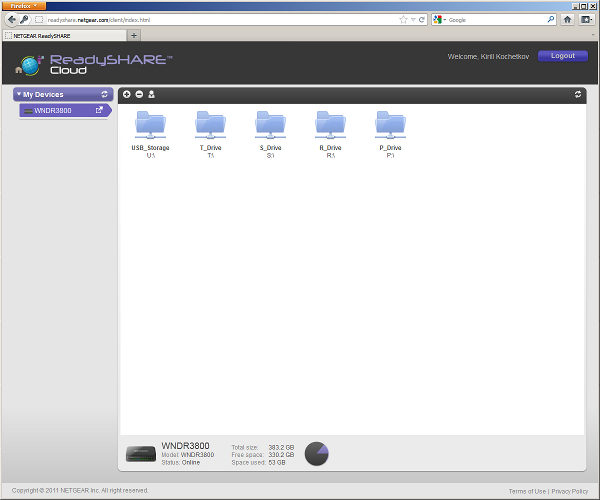

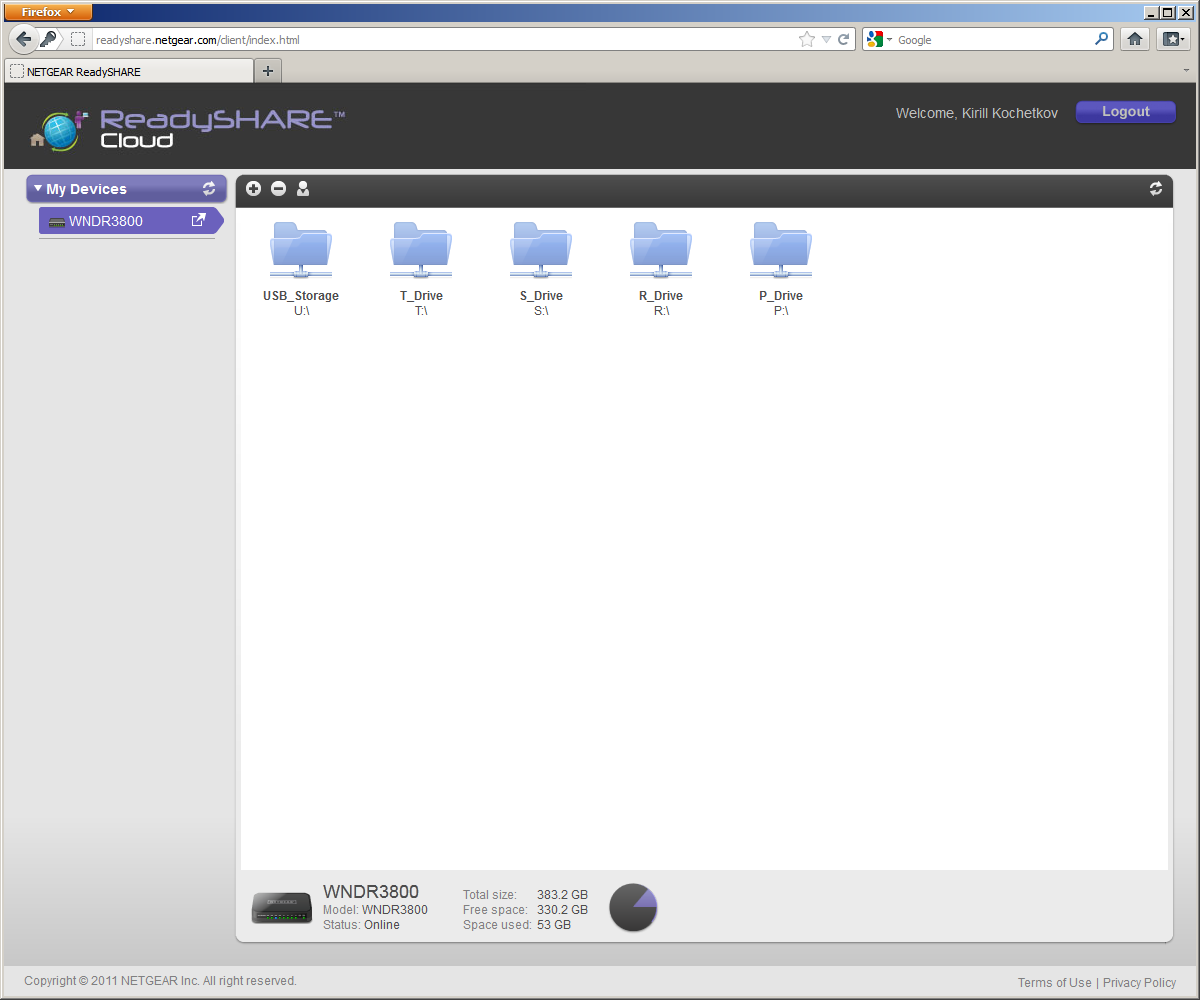

В WNDR3800 также реализована функция ReadySHARE Cloud — обеспечение удаленного доступа к подключенному винчестеру через интернет. Описание работы сервиса в документации выглядит следующим образом: вы регистрируете аккаунт на сайте, указываете имя и пароль в роутере (добавляя его к своему пулу «облачных» устройств, которых может быть несколько), получаете возможность просмотра списка документов в браузере через интернет или полный доступ с использованием специальной программы для Windows/iOS/Android, управляете доступом других пользователей сервиса к вашим данным. Выглядит, конечно, привлекательно, но реальность оказалась куда прозаичнее. В браузере действительно было видно имя устройства и список общих папок. Установка клиентской программы на ПК позволила монтировать диски как обычные сетевые ресурсы, однако скорость работы с ними через интернет была катастрофически мала — около 300 КБ/с. Так что в настоящий момент мы бы не рекомендовали использование данной функции ни в каком виде. И уж конечно, платные (!) программы для мобильных устройств выглядят сегодня совсем странно. Возможно, что с окончанием бесплатного использования сервиса и введением абонентской платы в конце этого года, ситуация изменится.

Производительность

Практическая проверка устройства проводилась на канале 30/15 Мбит/с «Билайн Интернет» в режиме L2TP. Проблем с подключением мы не встретили. Отметим поддержку IPTV от этого провайдера, в том числе и через Wi-Fi (для проверки использовалась программа SimpleTV на ноутбуке). Нагрузка в виде сотни заданий в программе uTorrent оказалась устройству вполне по силам. В этом режиме скорость закачки данных составляла более 3 МБ/с, что соответствует тарифному плану. При установке ограничений в клиенте на максимальное число одновременных подключений на уровне 1000, роутер справлялся также и с одновременным просмотром ТВ и доступом в Интернет. Если ограничение не ставить, то число подключений может достигать 3000, однако на ТВ-изображении могут появляться артефакты. Работа с каналом 100 Мбит/с с прямым подключением также не является проблемой для данной модели, в том числе и при работе с p2p на максимально возможной скорости и без влияния на интернет-доступ.

Методика тестирования роутеров на стенде находится в процессе усовершенствования. В этом материале мы использовали в ней два изменения — во-первых, была увеличена общая производительность тестовых систем, а во-вторых, добавлены новые тесты для беспроводных подключений. Для измерения производительности используется программа IxChariot, проверяются все поддерживаемые устройством варианты подключения к сети Интернет — постоянный адрес, PPPoE, PPTP и L2TP.

Скорость работы устройства даже при прямом подключении не позволяет говорить о гигабитных скоростях — максимальная скорость доступа составляет около 450 Мбит/с. В то же время, если вы используете 100 Мбит/с канал, то WNDR3800 справится с ним в любом режиме, включая полный дуплекс в L2TP. Несмотря на постепенный отказ провайдеров от PPTP/L2TP, эти технологии продолжают широко использоваться, так что высокая производительность рассматриваемой модели придется тут очень кстати.

Маршрутизатор позволяет использовать локальные ресурсы провайдера при подключении к интернету через сервер доступа с использованием имени пользователя и пароля. Следующий график показывает распределение скоростей при одновременной загрузке данных из сети провайдера и интернета.

Производительность в этом сценарии также находится на достаточно высоком уровне, и 100 Мбит/с канал можно будет использовать полностью.

Роутер имеет два беспроводных модуля для диапазонов 2,4 и 5 ГГц с поддержкой скоростей до 300 Мбит/с. В отличие от предыдущей модели, работа на 2,4 ГГц возможна на полной скорости вне зависимости от состояния эфира, что не может не радовать. В тестировании приняли участие адаптеры D-Link DWA-140, Intel 5300, LevelOne WUA-0603, Netgear WNA1100, TP-Link TL-WN821N и AirPort в составе Mac mini выпуска середины 2010 года. Нужно отметить, что производительности основного тестового ноутбука уже явно недостаточно для работы с высокопроизводительными адаптерами, и в следующей публикации мы планируем использовать новую платформу и новые адаптеры, в том числе и на 5 ГГц.

Настройки устройства для теста — скорость 300 Мбит/с, фиксированный канал, безопасность WPA2-AES, короткий заголовок (в дополнительных опциях Wi-Fi). Расстояние между роутером и клиентом составляло около пяти метров без препятствий. В эфире было несколько сетей на 2,4 ГГц с незначительным уровнем сигнала.

Наилучшие результаты в диапазоне 2,4 ГГц были показаны с адаптерами Intel 5300 и D-Link DWA-140. Их пользователи могут рассчитывать на скорости более 100 Мбит/с. Немного хуже выступили TL-WN821N и WUA-0603. Адаптер Netgear WNA1100 очень неплохо принимает данные, но с передачей у него совсем грустно. Впрочем, он и ранее показывал аналогичное поведение. Производителю стоит задуматься о проверке совместной работы роутера с собственными контроллерами. Несмотря на настройку региона «Европа» в роутере, адаптер Apple AirPort в диапазоне 2,4 ГГц явно не использовал двухканальный режим и показал результат на уровне 80-90 Мбит/с, а вот на 5 ГГц он обогнал Intel 5300 и достиг скоростей в 170 Мбит/с. Впрочем, это является следствием более мощной платформы в Mac mini, чем в тестовом ноутбуке, где процессор имеет штатную частоту всего 1,5 ГГц.

Указанные выше цифры получены на паре LAN-WLAN и показывают производительность в задачах обмена информацией внутри домашней локальной сети. Однако с ростом скоростей доступа в Интернет и отказу от настольных ПК, интерес представляет также изучение производительности сегмента WAN-WLAN. У некоторых недорогих роутеров может наблюдаться снижение скорости Wi-Fi доступа в Интернет в случае его реализации через VPN. Для проверки данного сценария был использован адаптер Intel 5300 как один из наиболее производительных. Были проверены все режимы работы роутера. Результаты представлены на следующих графиках.

У WNDR3800 мы видим относительно невысокое снижение скорости в данном сценарии. В случае однонаправленных потоков, максимальное падение скорости беспроводного доступа составляет около 20%. Причем большее влияние оказывается на диапазон 5 ГГц.

Выводы

Netgear WNDR3800 относится к классу двухдиапазонных высокопроизводительных домашних роутеров. В некотором смысле его можно рассматривать как усовершенствование модели WNDR3700. Отечественным пользователям будут интересны новые возможности прошивки, позволяющее полноценно использовать устройство с нашими провайдерами. Производительности модели в задачах маршрутизации будет более чем достаточно при работе на 100 Мбит/с каналах в любых режимах. Если же вам посчастливилось подключиться к гигабитному каналу, то здесь вы сможете получить 200-450 Мбит/с в зависимости от типа подключения.

Наличие двух независимых беспроводных модулей поможет добиться высокой скорости соединения при работе на пока еще слабо загруженном диапазоне 5 ГГц. В целом, роутер показывает скорости Wi-Fi на уровне 100-170 Мбит/с с высокопроизводительными адаптерами и примерно в два раза меньше с простейшими одноканальными устройствами. Благодаря мощной платформе, беспроводные клиенты смогут полноценно пользоваться высокоскоростным доступом в Интернет.

Наличие порта USB может превратить устройство в принт-сервер и сетевой накопитель. В первом случае обеспечивается работа с несколькими ПК и поддержка функции сканирования. А вот возможности работы с дисками по современным меркам выглядят не очень привлекательно. Скорость доступа к ним относительно высокая, но контроль доступа явно не рассчитан на многопользовательское применение.

Обновление встроенного программного обеспечения, кроме повышения привлекательности для российских пользователей, принесло и несколько других полезных функций, в частности родительский контроль и возможность выбирать наименее загруженные радиоканалы в процессе работы. К сожалению, не можем указать здесь функцию ReadySHARE Cloud, которая в настоящий момент реализована не очень удачно.

Роутер WNDR3800 будет интересен тем пользователям, которым требуется быстрое устройство для работы на 100 Мбит/с каналах с поддержкой IPTV и двухдиапазонным радиоблоком. Также отметим возможность эффективной работы с современными устройствами Apple — поддержку 5 ГГц беспроводных сетей, HFS+ на USB-накопителях и совместимость с программой Time Machine.

Устройство уже можно приобрести в отечественных магазинах. Средняя розничная цена в Москве, актуальная на момент чтения вами данной статьи: $142(50).
