Первое знакомство с беспроводным роутером Netgear Nighthawk X6 (R8000)


Казалось бы, совсем недавно мы познакомились с домашними устройствами класса AC1750, обеспечивающими работу в диапазоне 2,4 ГГц со стандартом 802.11n и скоростью соединения 450 Мбит/с и в диапазоне 5 ГГц с 802.11ac и 1300 Мбит/с, а производители продолжают «увеличивать цифры». При этом подавляющее большинство клиентов не способно реализовать даже эти показатели, поскольку они требуют использования трех антенн, что сегодня встречается очень редко. Некоторые положительные изменения ожидаются от технологии MU-MIMO, однако пока она существует только на бумаге. В этих условиях компании стараются использовать разные методы для повышения привлекательности своих продуктов. Сначала мы увидели AC1900, где в диапазоне 2,4 ГГц скорость соединения была увеличена до 600 Мбит/с, потом AC2400 с четырьмя антеннами, что дает формальные 1733 Мбит/с для 802.11ac. Отметим, что оба этих варианта еще более требовательны к клиентам.

В отличие от них, Netgear R8000, заявленный как AC3200, может быть более эффективно использован и сегодня. Рассматриваемый в этом материале роутер в дополнение к 600 Мбит/с точке доступа 802.11n в диапазоне 2,4 ГГц имеет сразу две точки доступа 802.11ac со скоростями подключения 1300 Мбит/с. Производитель называет эту особенность «три диапазона», хотя это и не очень корректно. Остальные характеристики модели аналогичны другим решениям верхнего уровня — гигабитные проводные порты, двухядерный процессор, большой объем оперативной памяти и поддержка USB 3.0.

При тестировании модели стоит учесть, что она еще не была официально представлена на локальном рынке, так что возможно не все особенности отечественных операторов были учтены в программном обеспечении.

Комплект поставки

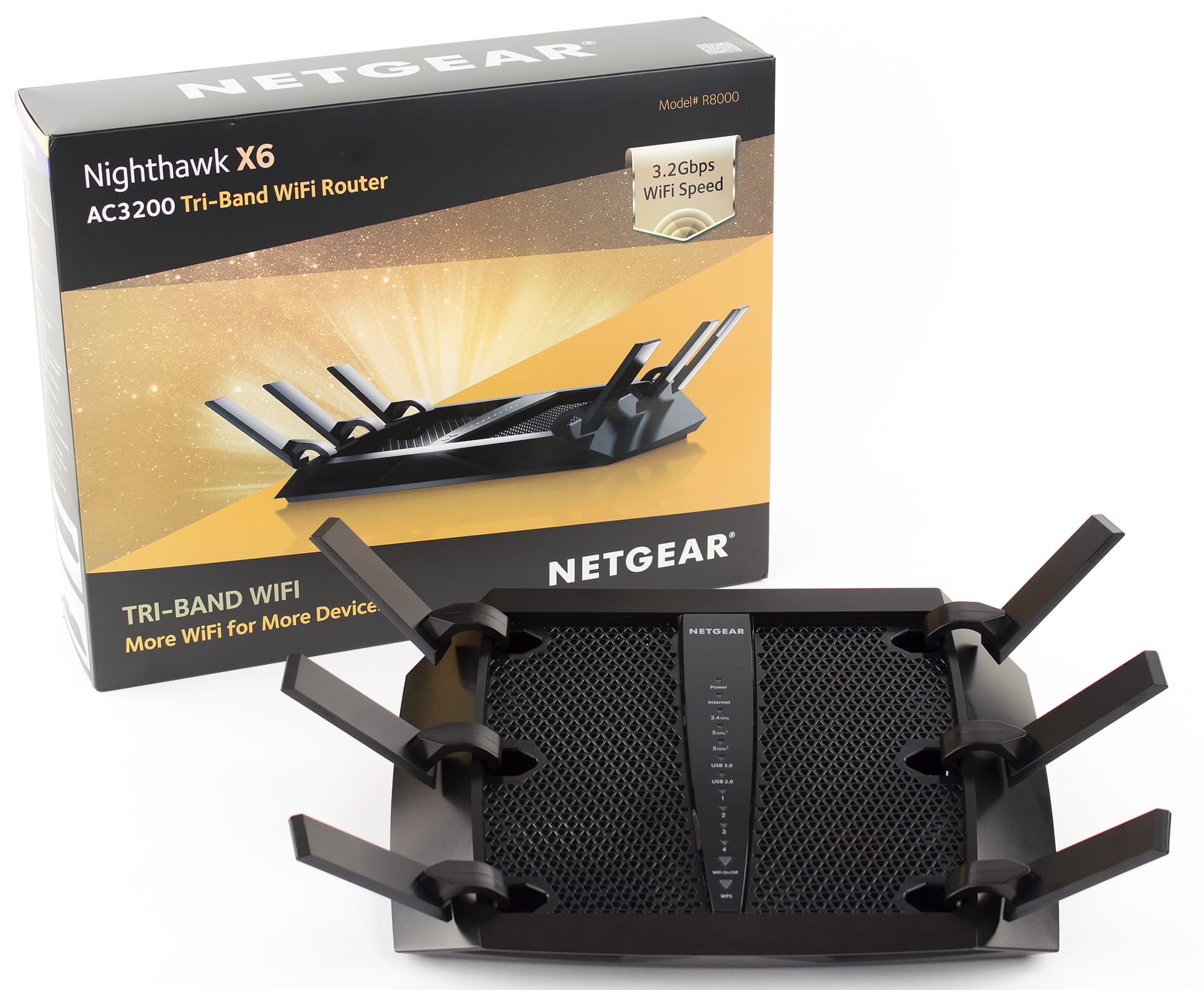

Роутер поставляется в крупной картонной коробке, оформленной в «премиальном» сочетании золота с черным. Яркости ей придает и умелое использование глянцевого лака на матовом фоне. На упаковке традиционно приводятся фотографии, технические характеристики, ключевые особенности и другая информация об устройстве.

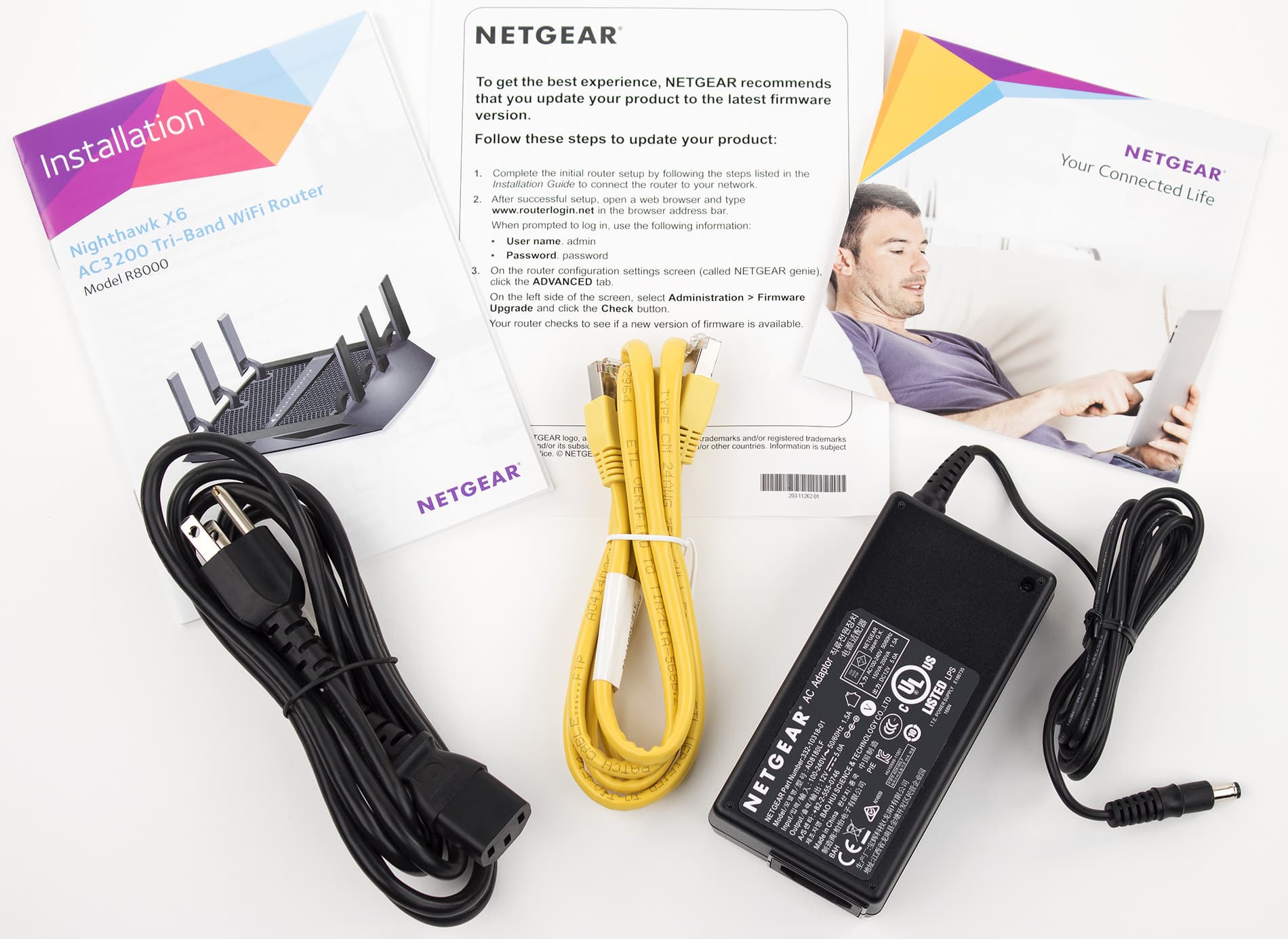

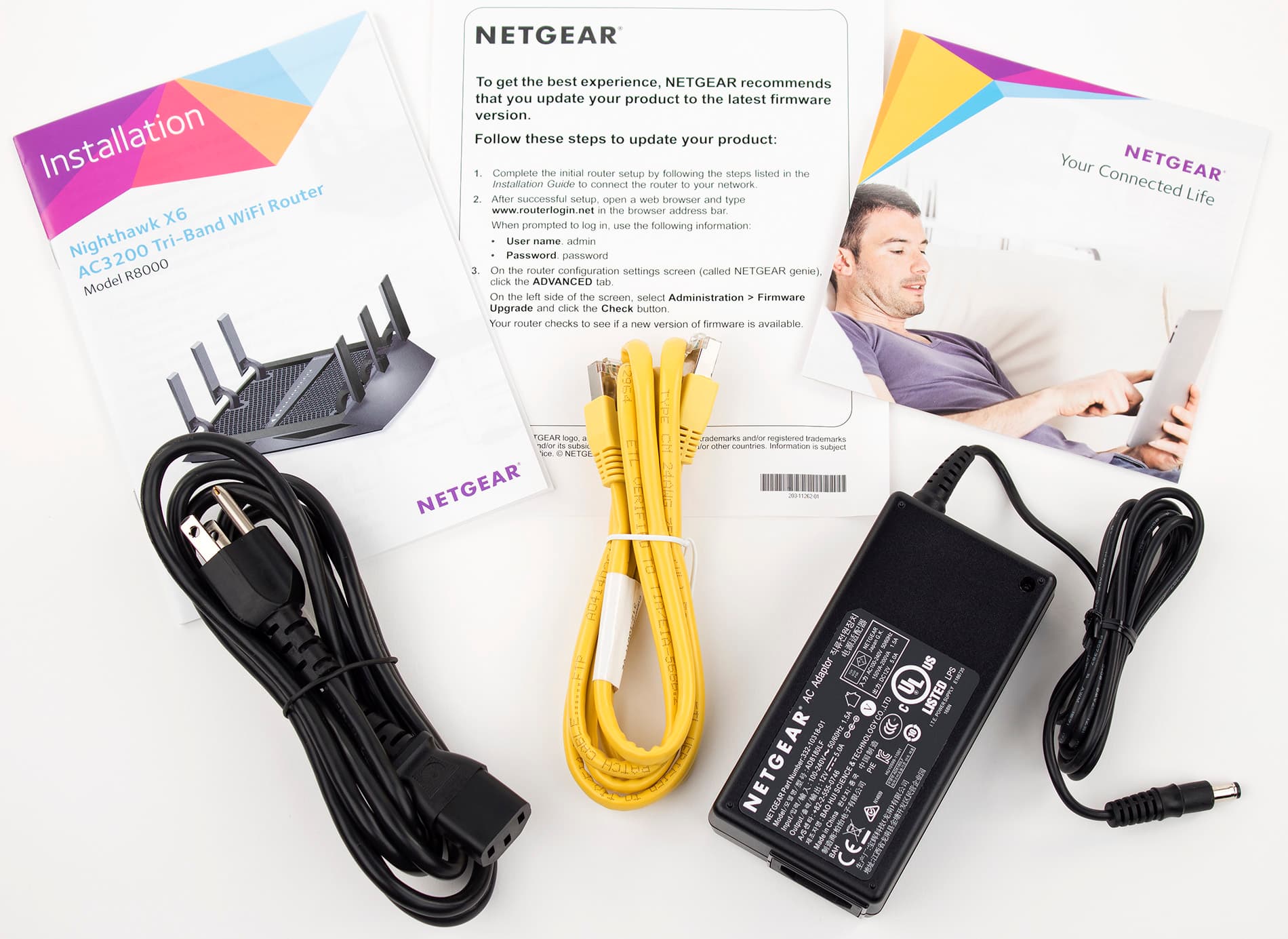

А вот комплект поставки вполне стандартный — роутер, внешний блок питания (12 В 5 А) со съемным кабелем, сетевой патч-корд, несколько листовок. Обращает на себя внимание большая мощность блока питания. Похоже, что третий радиоблок существенно увеличивает потребление. Сетевой кабель положили обычный для этой компании — желтого цвета и жесткий. Учитывая стоимость продукта, можно было бы придумать и более эффектный вариант.

В тестировании принимал участие предназначенный для американского рынка образец, так что никакой информации на русском языке на коробке или в документации не было. Отметим, что есть локализованная версия веб-интерфейса, а электронных руководств на русском языке пока нет, поскольку устройство в настоящий момент не поставляется на наш рынок.

Внешний вид

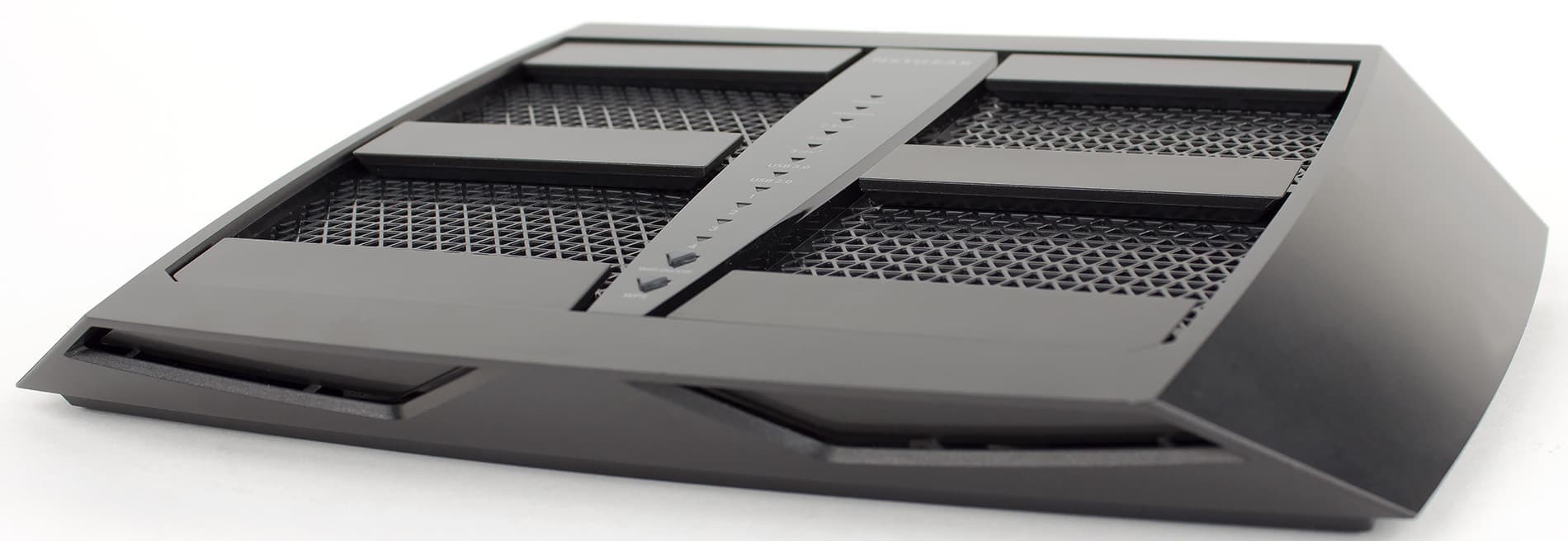

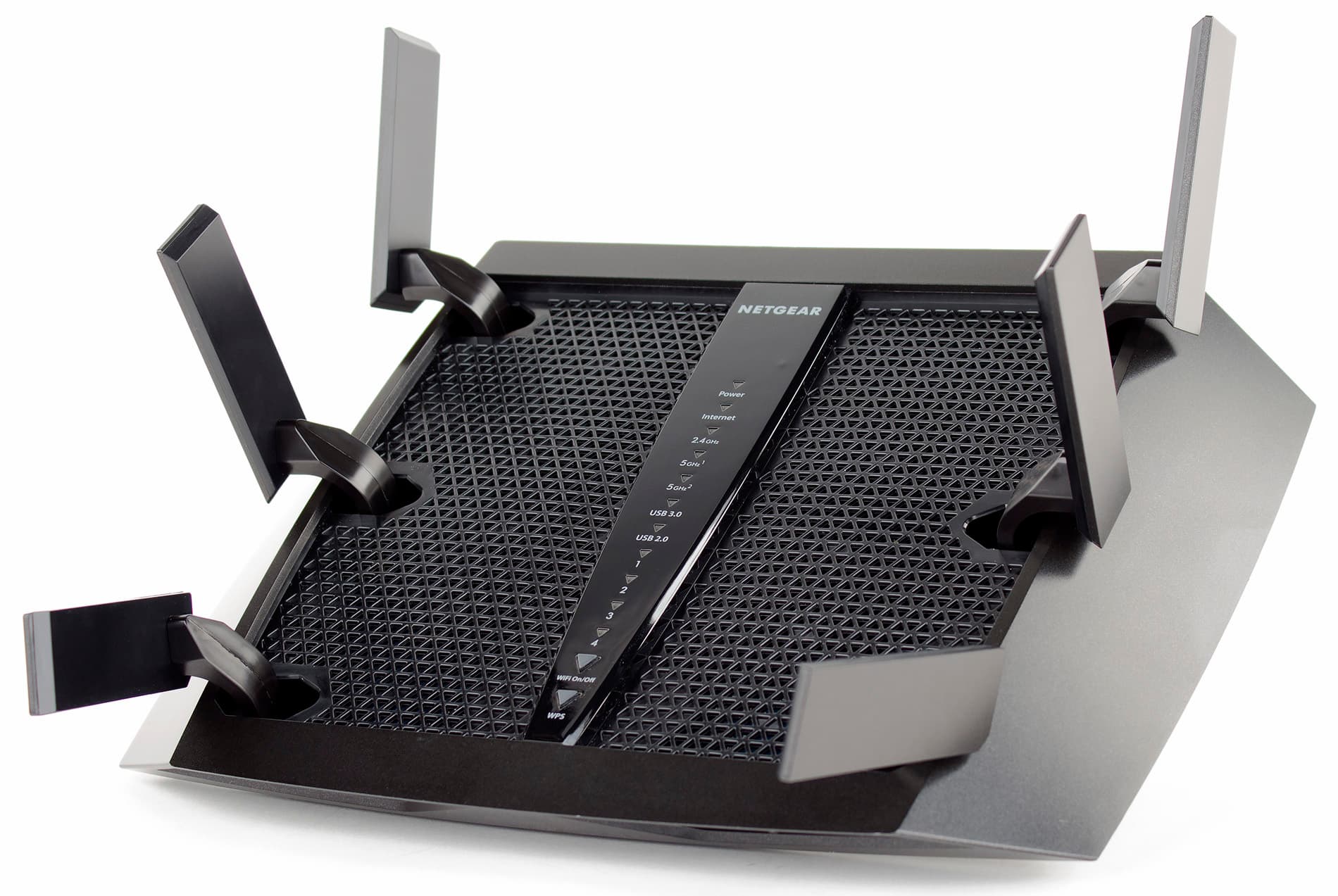

В дизайне устройства прослеживаются элементы предшественника, что вполне ожидаемо, если обратить внимание на фирменное название новинки — Nighthawk X6. Строгие рубленые формы смотрятся достаточно эффектно и необычно. Корпус изготовлен из черного полуматового пластика с примесью металлика. Его габаритные размеры просто огромные — 295×230×55 мм без учета антенн и кабелей. Верхняя и нижняя крышки практически полностью покрыты решетками вентиляции с крупными отверстиями. Есть они и на задней панели.

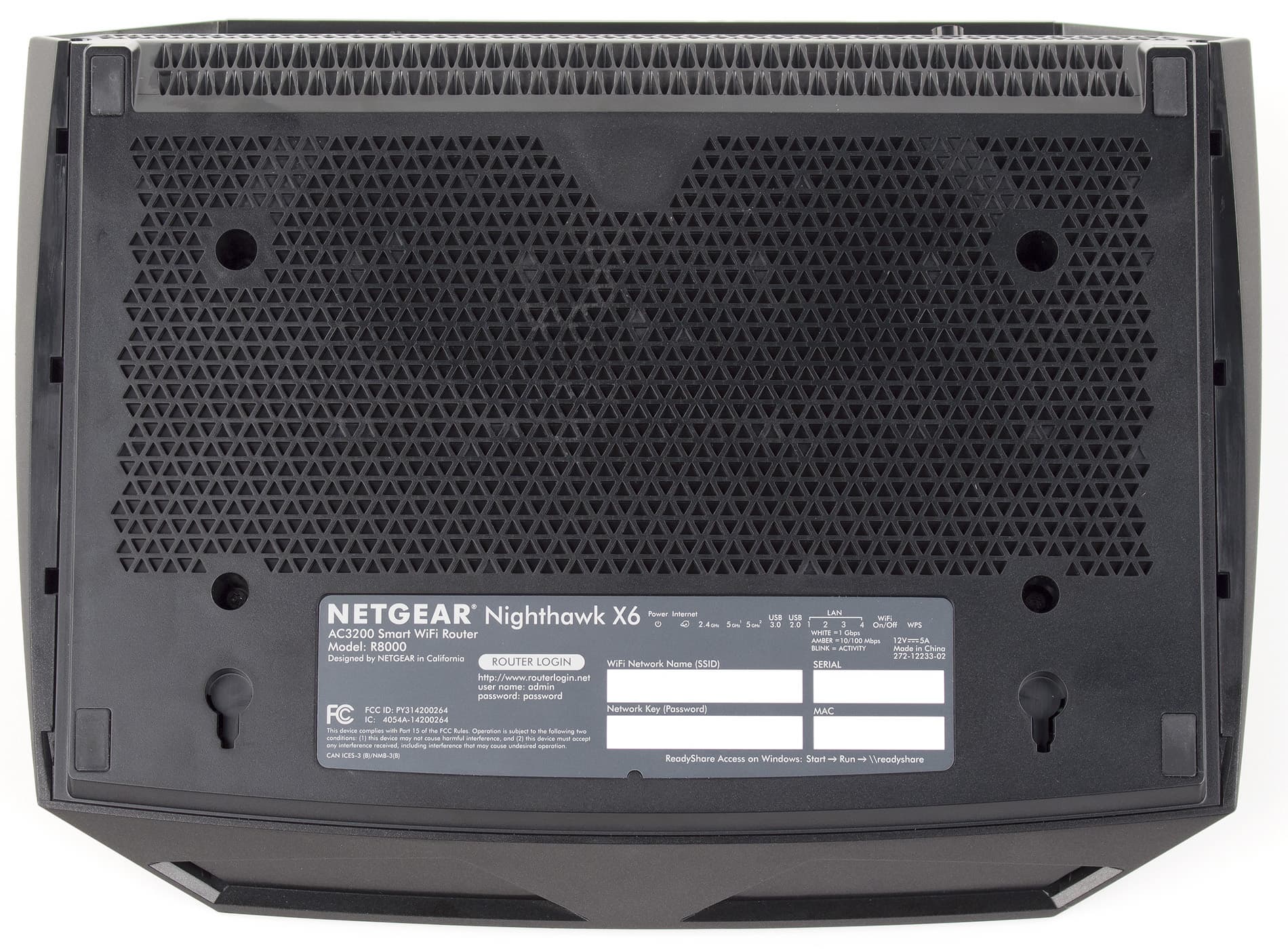

Предусмотрено два варианта установки устройства — на горизонтальной поверхности или на стене. В первом случае пригодятся резиновые ножки, а для второго на дне есть два отверстия специальной формы.

Отметим, что в настенном варианте кабели будут направлены вниз, а все подписи к индикаторам перевернуты.

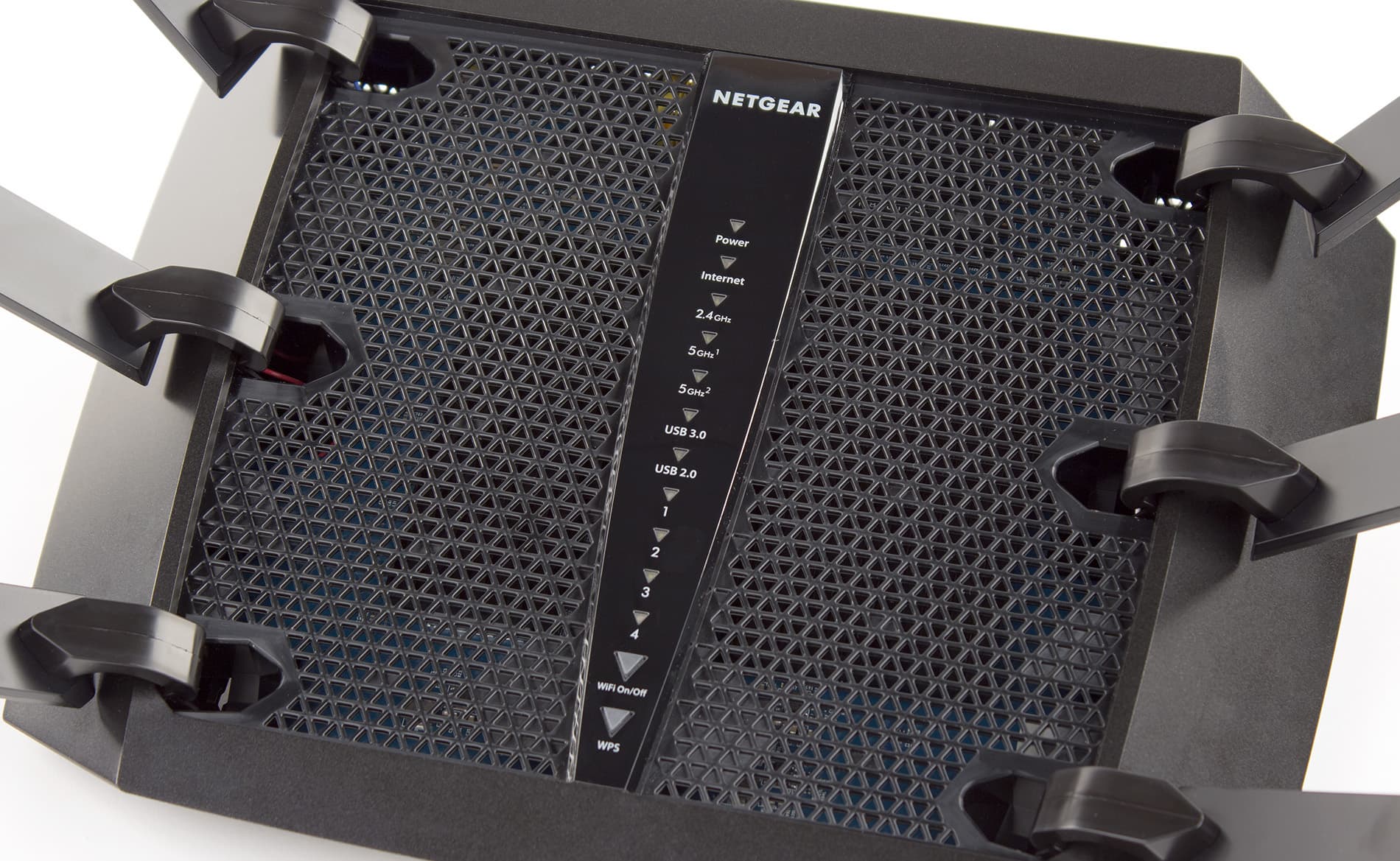

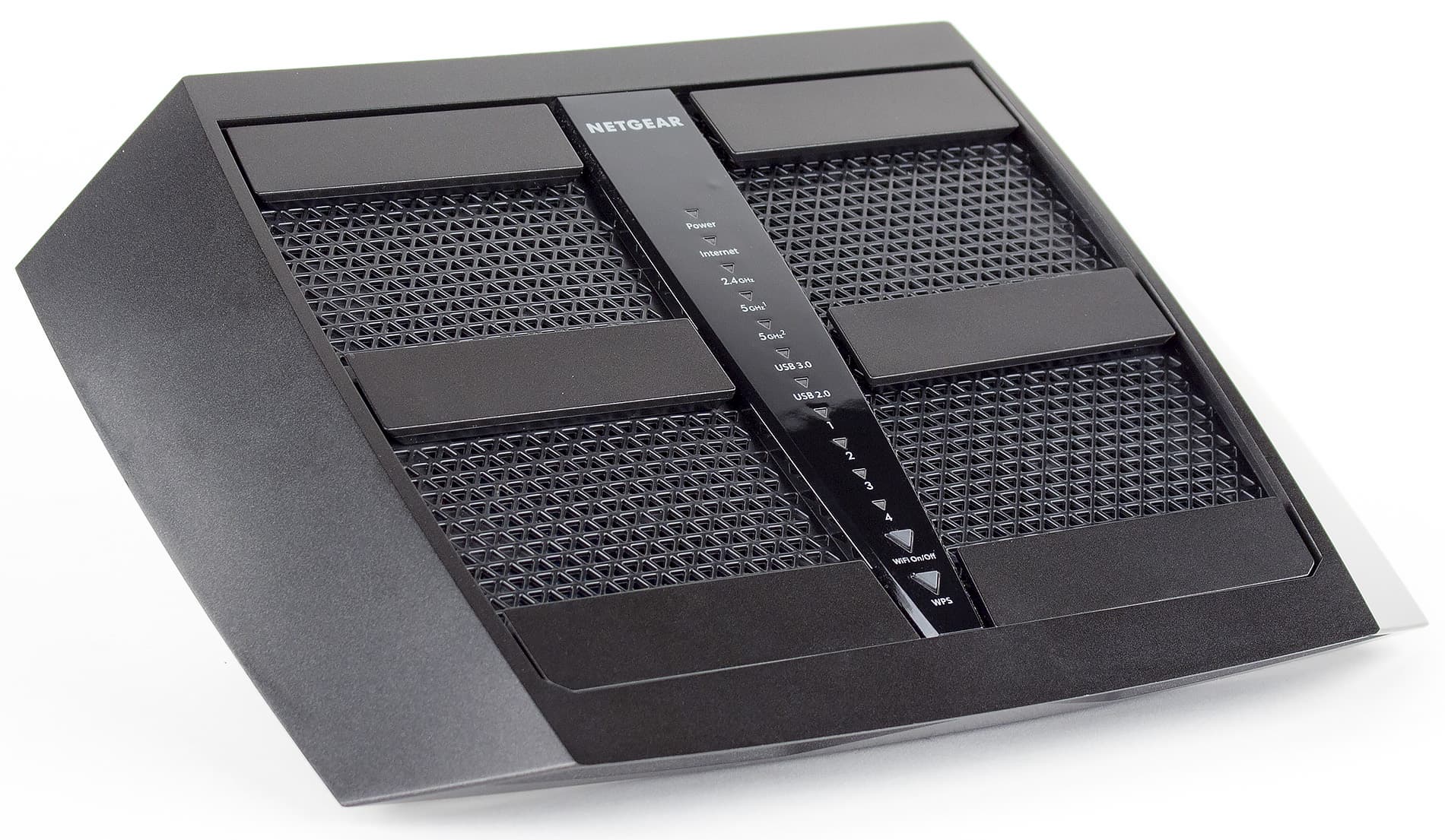

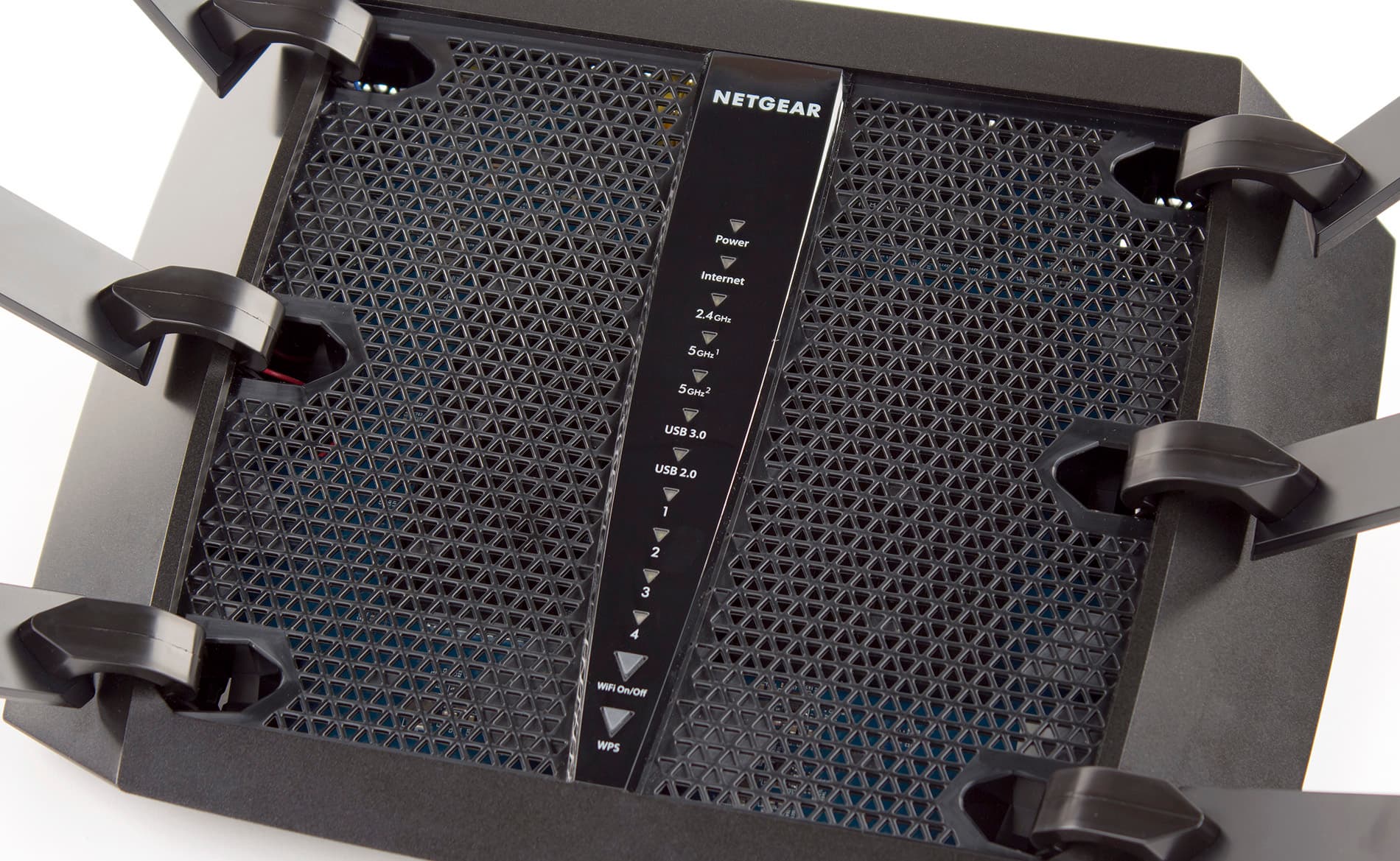

Что касается индикаторов, то они находятся в центре верхней панели, имеют форму треугольников, а некоторые кроме белого светятся и красным. Два нижних световода работают кнопками для отключения Wi-Fi и установления связи по технологии WPS. В настройках роутера есть возможность выбора режима работы индикаторов — отключение мигания при активности и полное отключение всех светодиодов, кроме питания. Также есть и аппаратный выключатель сзади.

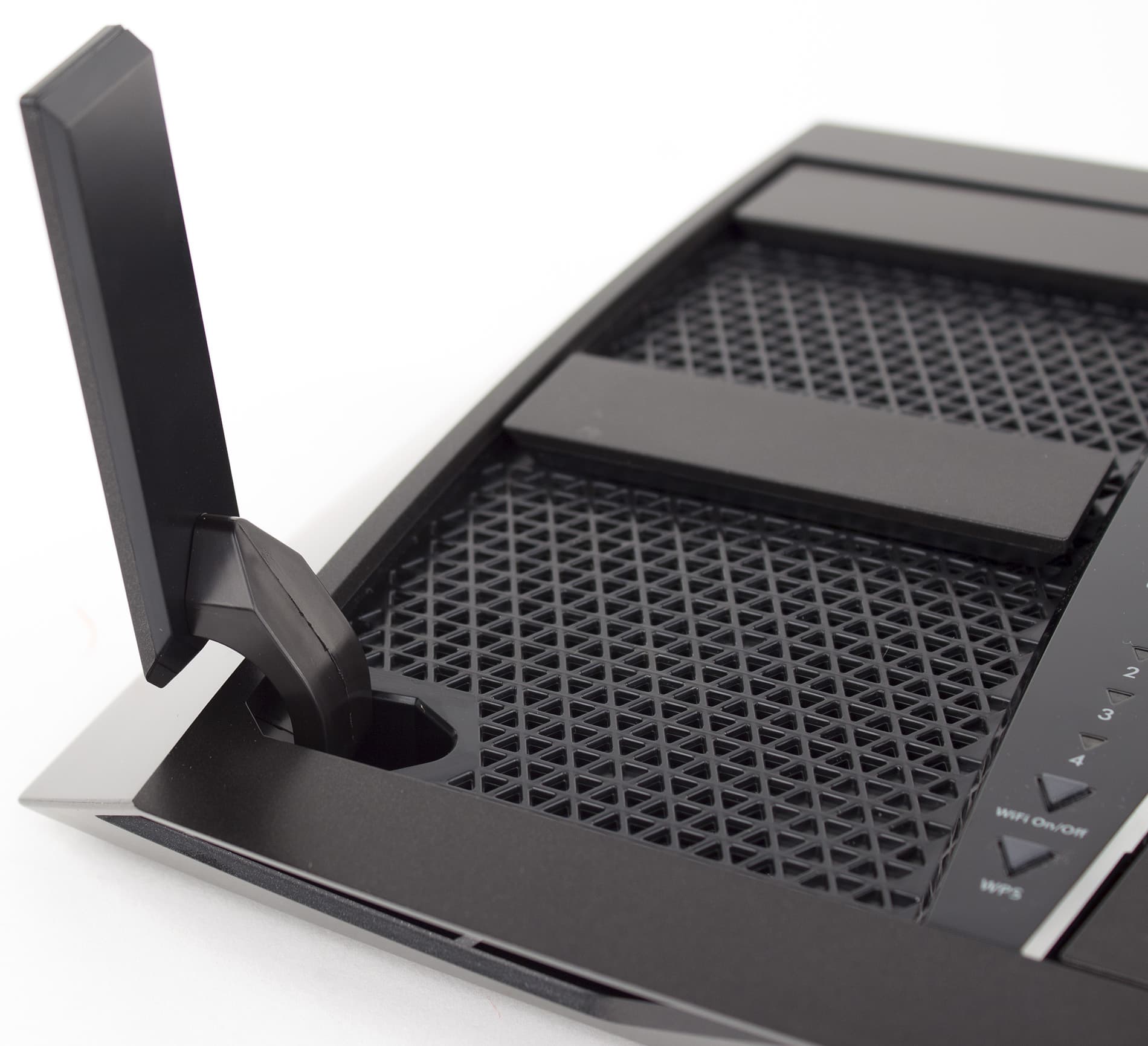

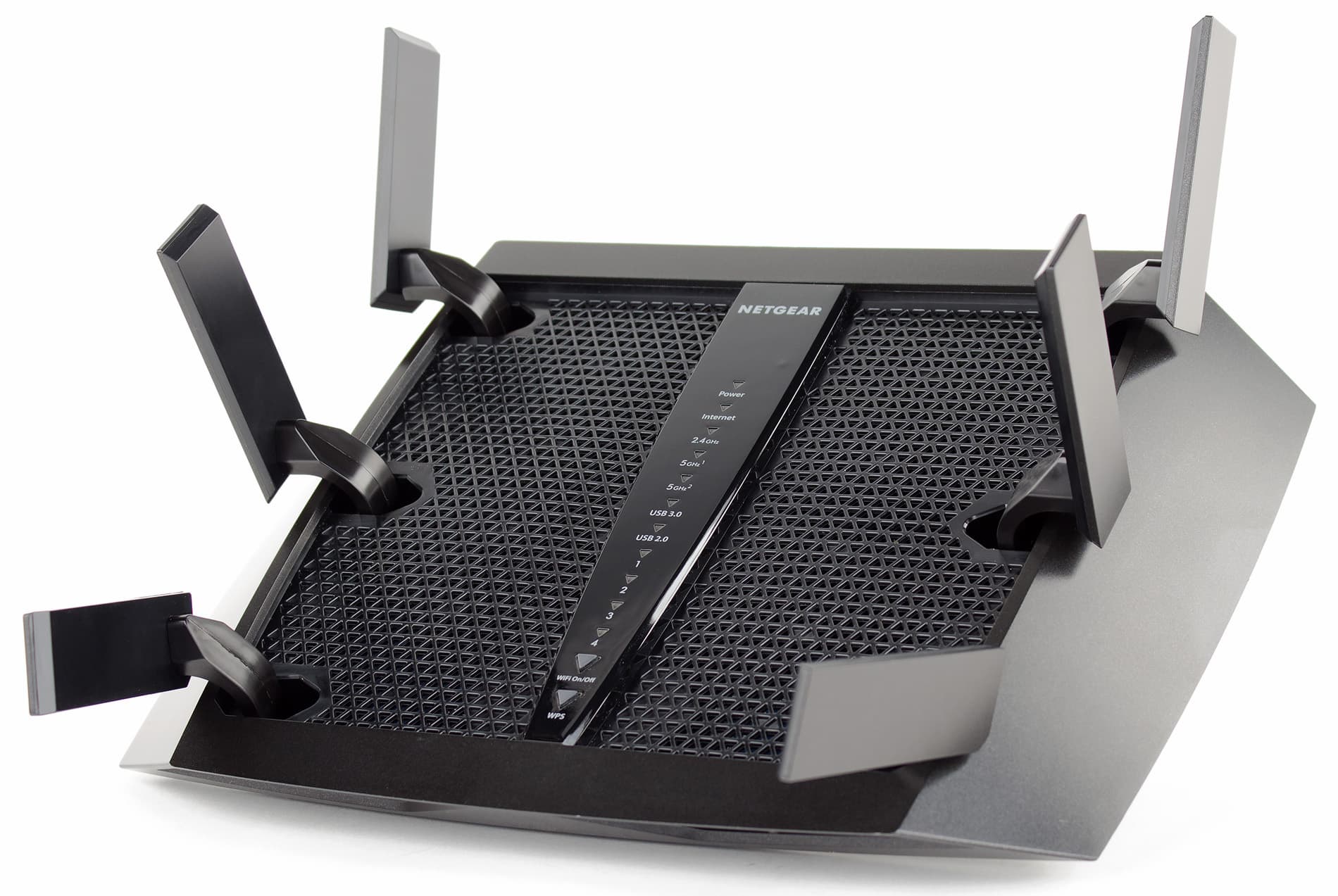

Антенны (два комплекта по три) у устройства несъемные и находятся на верхней панели корпуса. Для улучшения качества связи их можно откинуть, а крайние еще и немного развернуть. В результате роутер может напоминать краба или паука.

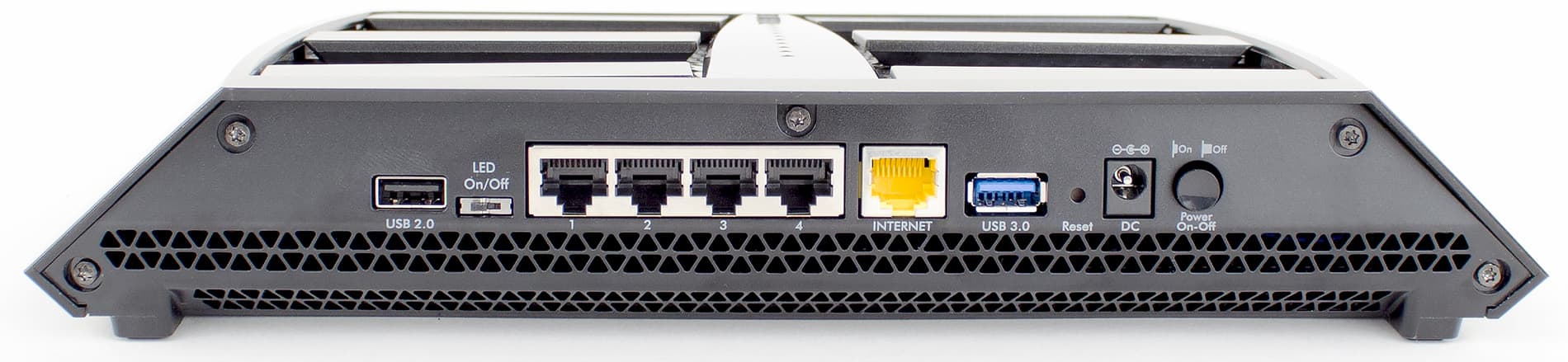

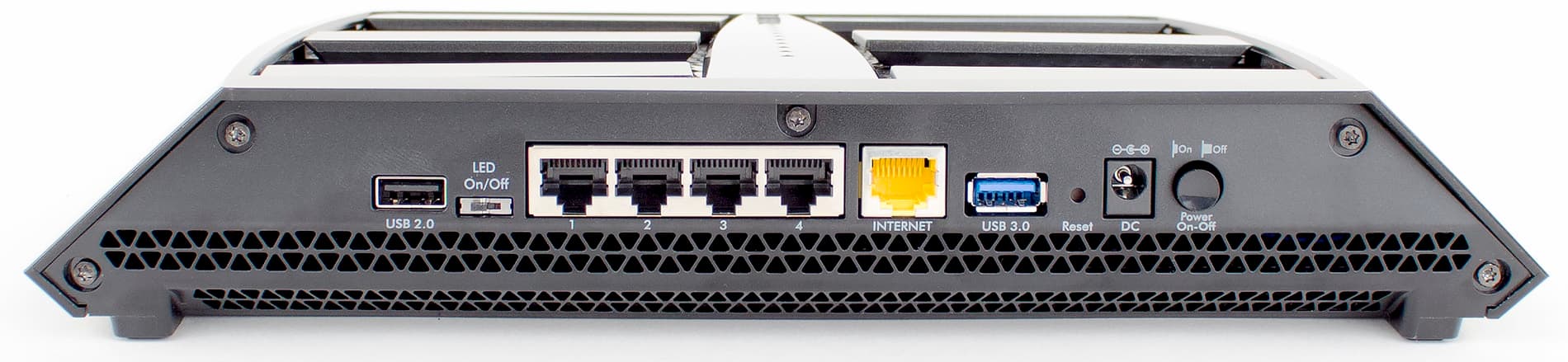

Все разъемы для кабелей находятся на задней панели. Здесь расположены четыре гигабитных порта LAN, гигабитный порт WAN, порты USB 2.0 и USB 3.0, вход блока питания с кнопкой, скрытая кнопка сброса и выключатель индикаторов. Отметим, что вокруг портов USB достаточно много места, так что крупные флэшки можно подключать без проблем.

В целом, внешний вид модели достаточно интересен, единственным замечанием могут быть только большие размеры. С точки зрения удобства практического использования у R8000 все хорошо.

Аппаратная конфигурация

Несмотря на то, что в рассматриваемой модели мы видим знакомую платформу Broadcom, установка третьего радиоблока привела к определенным изменениям. Роутер основан на SoC BCM4709A0, которая имеет два ядра ARM, работающих на частоте 1 ГГц. Объем оперативной памяти составляет 256 МБ, а для прошивки установлен флэш на 128 МБ (отметим, что реальный объем прошивки существенно меньше).

Поскольку данный процессор имеет только три линии PCIe, одна из которых разделяется с контроллером USB 3.0, то для подключения трех радиоблоков Broadcom BCM43602 потребовалось использовать дополнительный коммутатор Plex Technology PEX8603. Контроллер USB 2.0 и гигабитный сетевой коммутатор находятся в основной микросхеме.

Основные компоненты собраны на одной печатной плате. Для обеспечения необходимого температурного режима установлен общий радиатор среднего для данного класса размера. Дополнительно присутствует металлическая пластина на дне корпуса и специальная теплопроводящая прокладка. Проблем с перегревом во время тестирования отмечено не было.

Антенны подключаются через микроразъемы. На плате присутствует консольный разъем. Блок индикаторов закреплен на верхней крышке и соединяется с основной печатной платой плоским кабелем.

Роутер тестировался с прошивкой версии V1.0.0.102_1.0.45.

Настройка и возможности

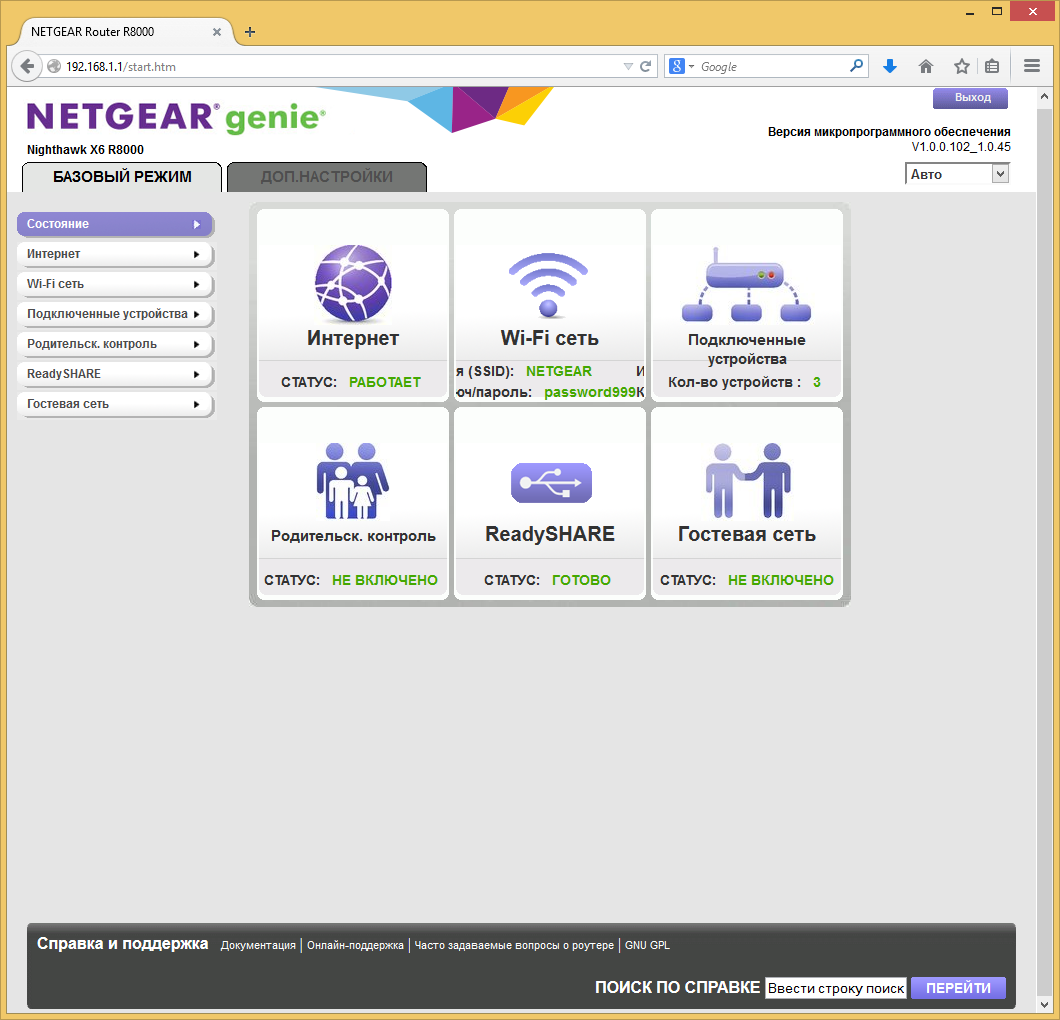

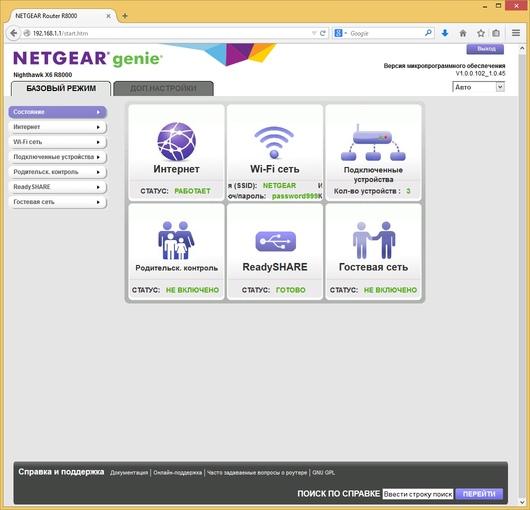

По своей прошивке устройство практически не отличается от рассмотренного недавно R7000. Веб-интерфейс имеет несколько переводов на разные языки, включая русский, и встроенную справочную систему. В нем используются два варианта представления — упрощенный, только с основными настройками, и полная версия, ориентированная на подготовленных пользователей.

Не забыли и про помощник для быстрой настройки. Как и другие последние устройства Netgear, в новинке используются индивидуальные имена и пароли для беспроводных сетей (они указаны на наклейке на корпусе), так что ваша сеть будет защищена сразу после включения роутера. Доступ к веб-интерфейсу может осуществляться и удаленно с использованием протокола HTTPS. Можно изменить его номер и ограничить разрешенных клиентов по IP-адресам.

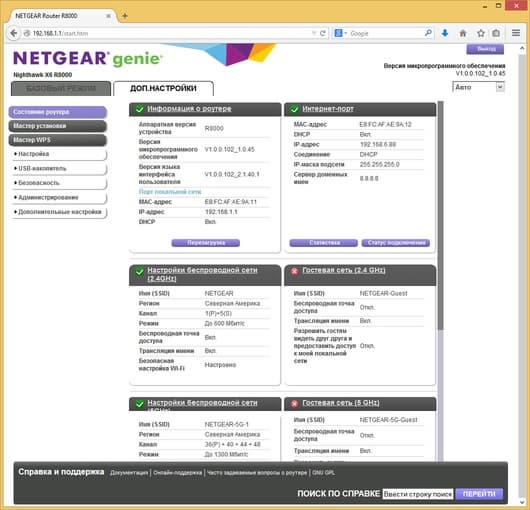

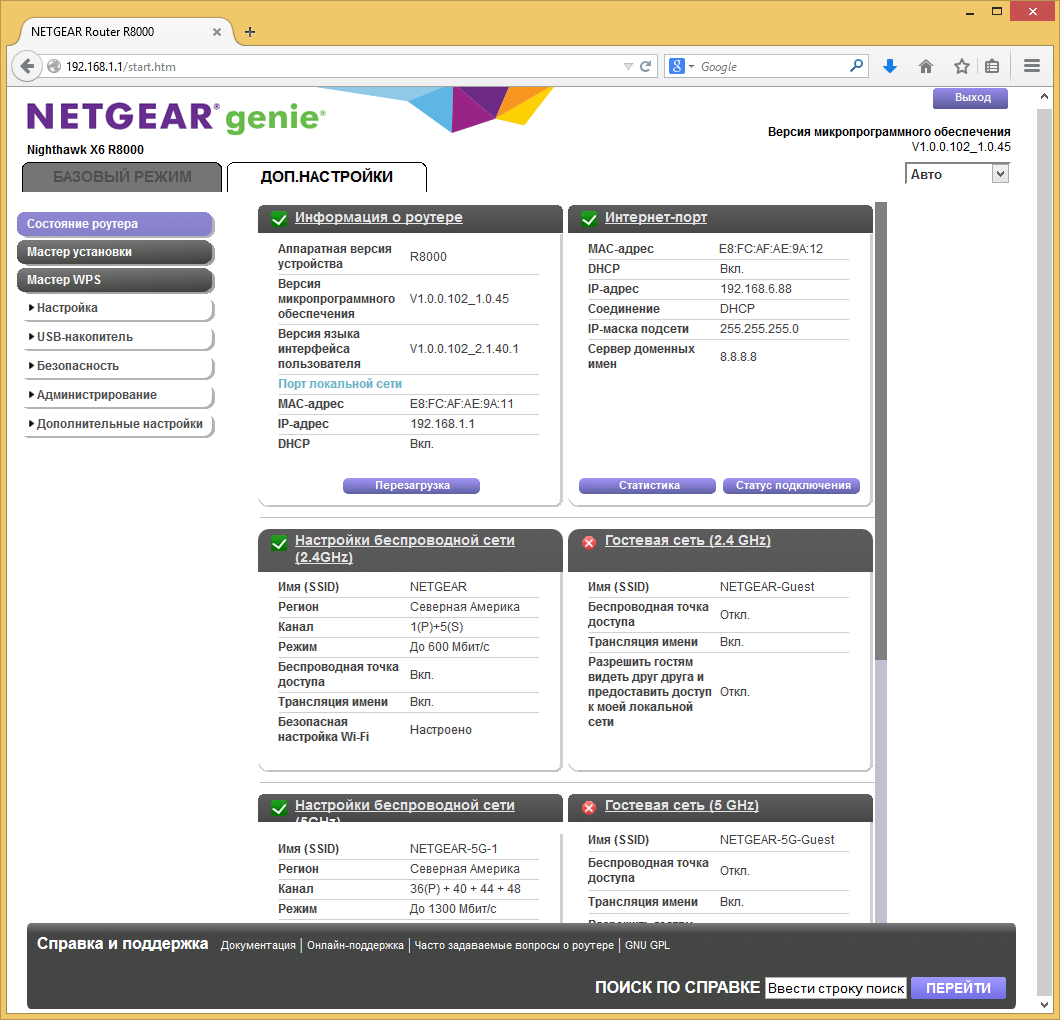

На странице «Состояние роутера» приводится основная информация о текущих режимах работы интерфейсов, а также есть отдельная таблица со статистикой трафика по портам и кнопка перезагрузки. Есть и список подключенных клиентов с указанием типа подключения, IP- и MAC-адреса, а также имени клиента. Жаль, что не отображается скорость подключения по беспроводной сети и качество сигнала.

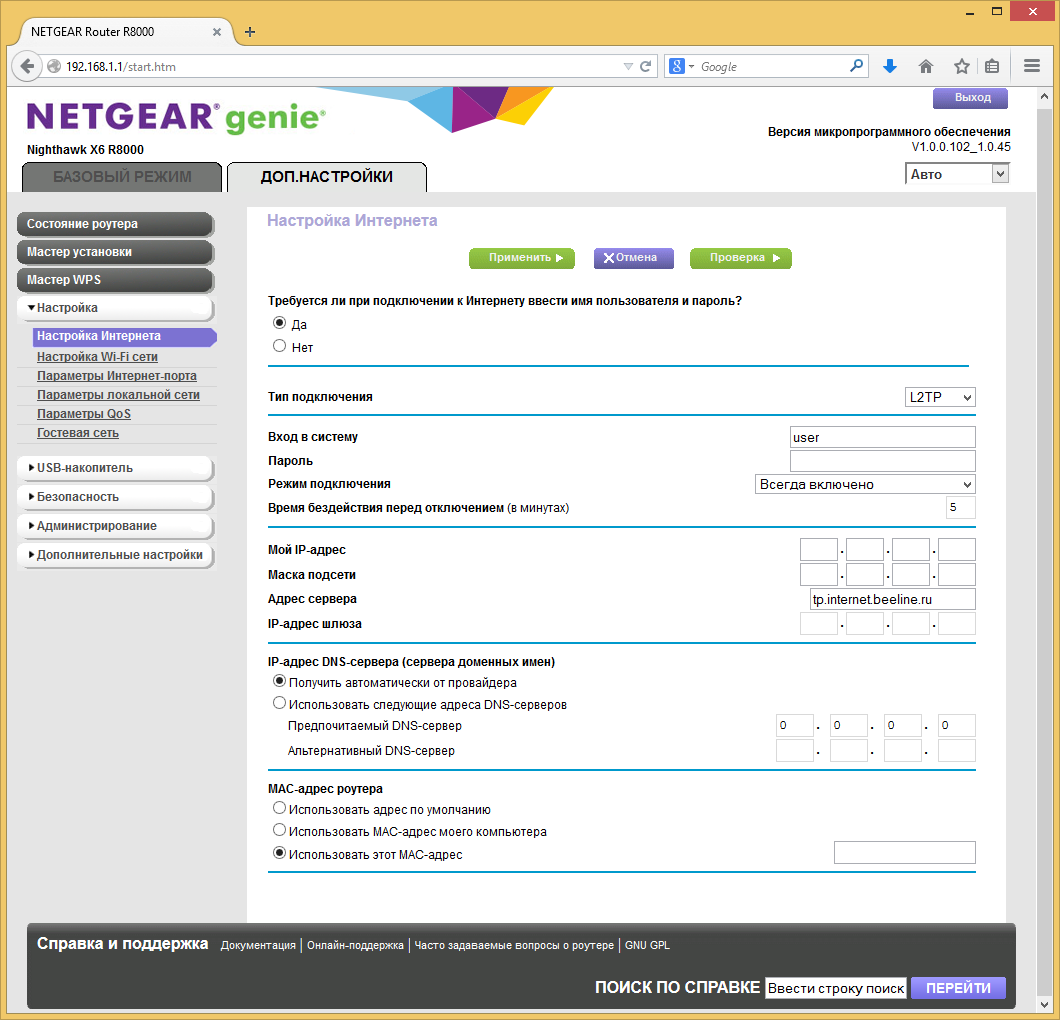

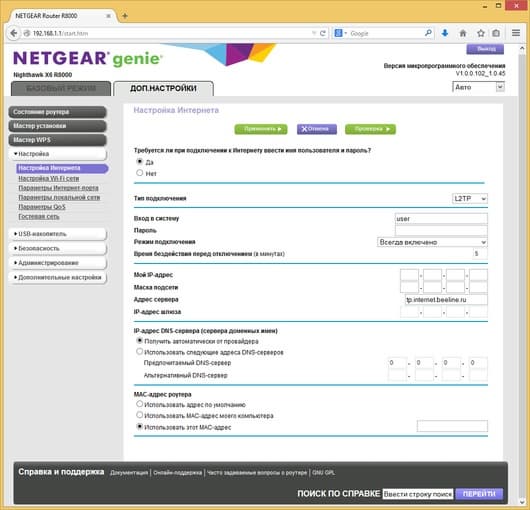

Роутер поддерживает подключение к интернету в режимах IPoE, PPPoE, PPTP и L2TP. Предусмотрены возможность смены MAC-адреса порта WAN, отключение защиты DoS, поддержка IGMP-прокси, изменение MTU, поддержка протокола IPv6, подсчет трафика, клиент DDNS с поддержкой собственного сервиса Netgear с упрощенной регистрацией, добавление записей в таблицу маршрутизации.

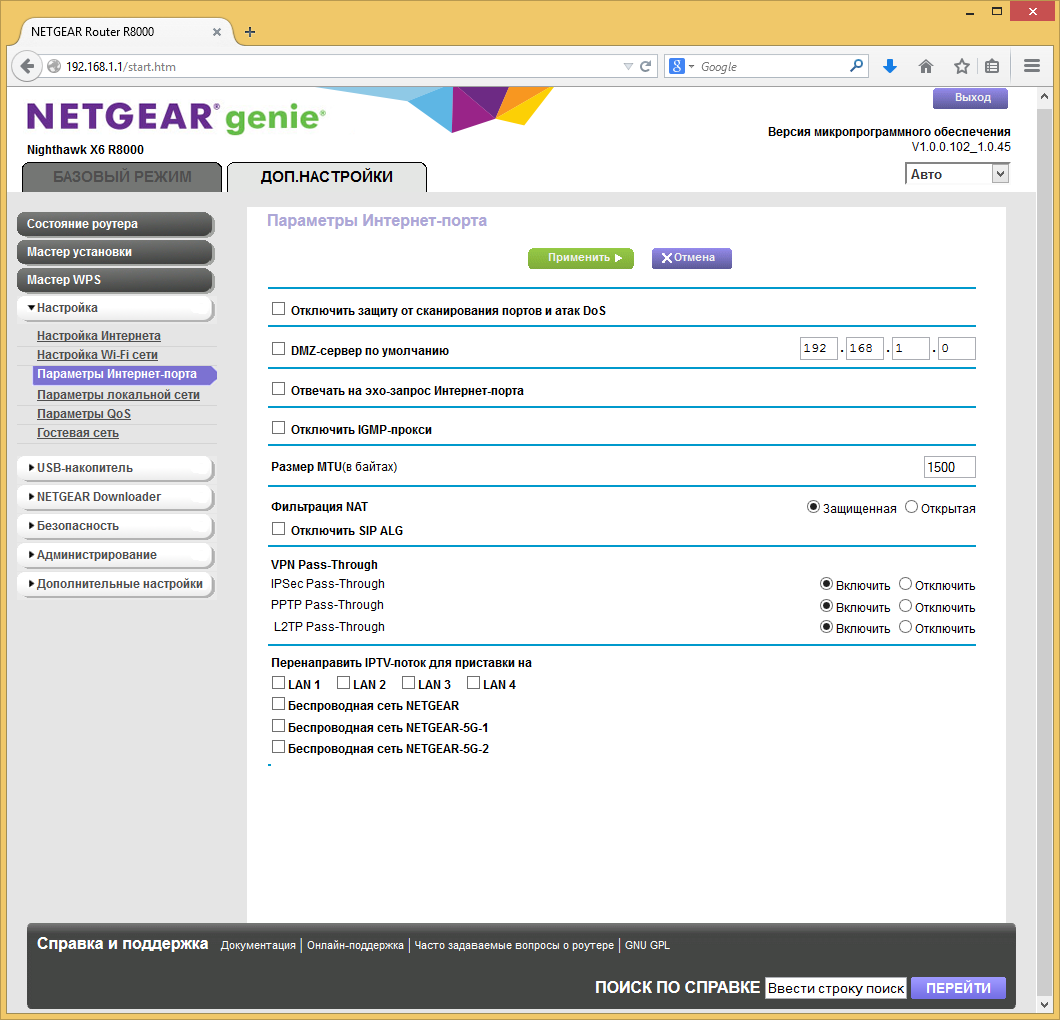

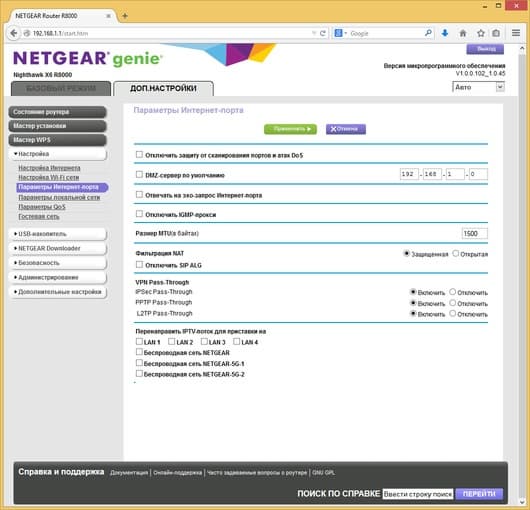

Для доступа к локальным устройствам из интернета реализована технология DMZ, протокол UPnP и установка собственных правил трансляции и переключения портов.

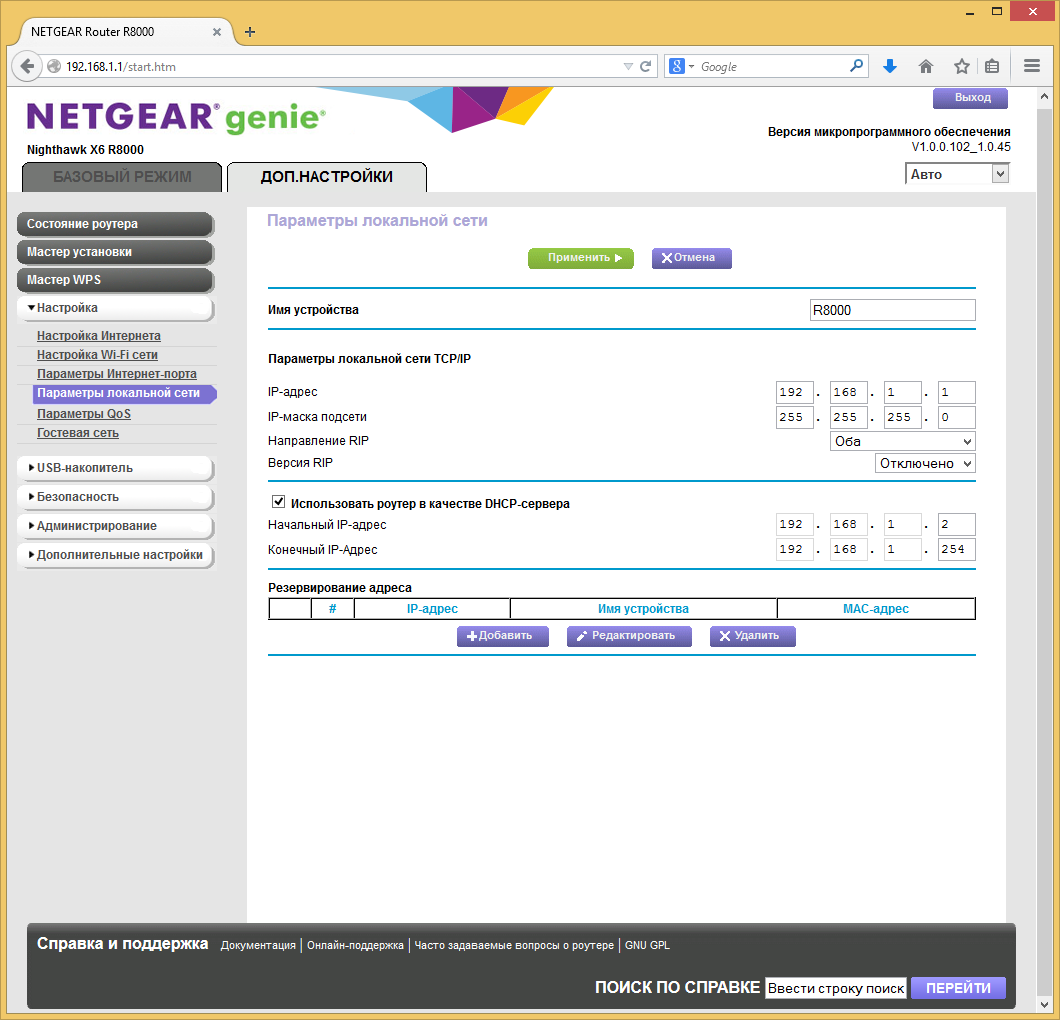

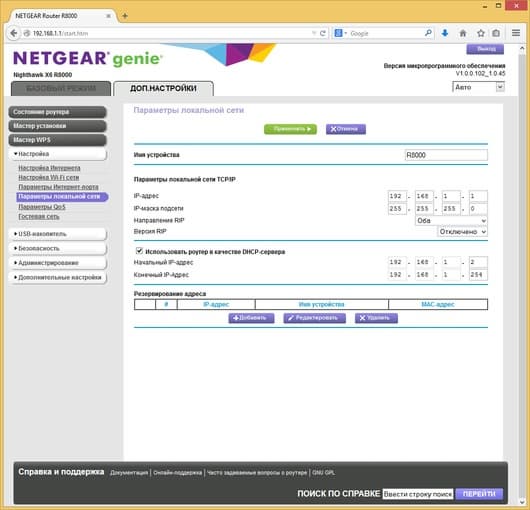

В настройках локального сегмента сети можно изменить собственный адрес роутера, установить диапазон адресов для сервера DHCP, назначить фиксированные соответствия MAC—IP, включить протокол RIP.

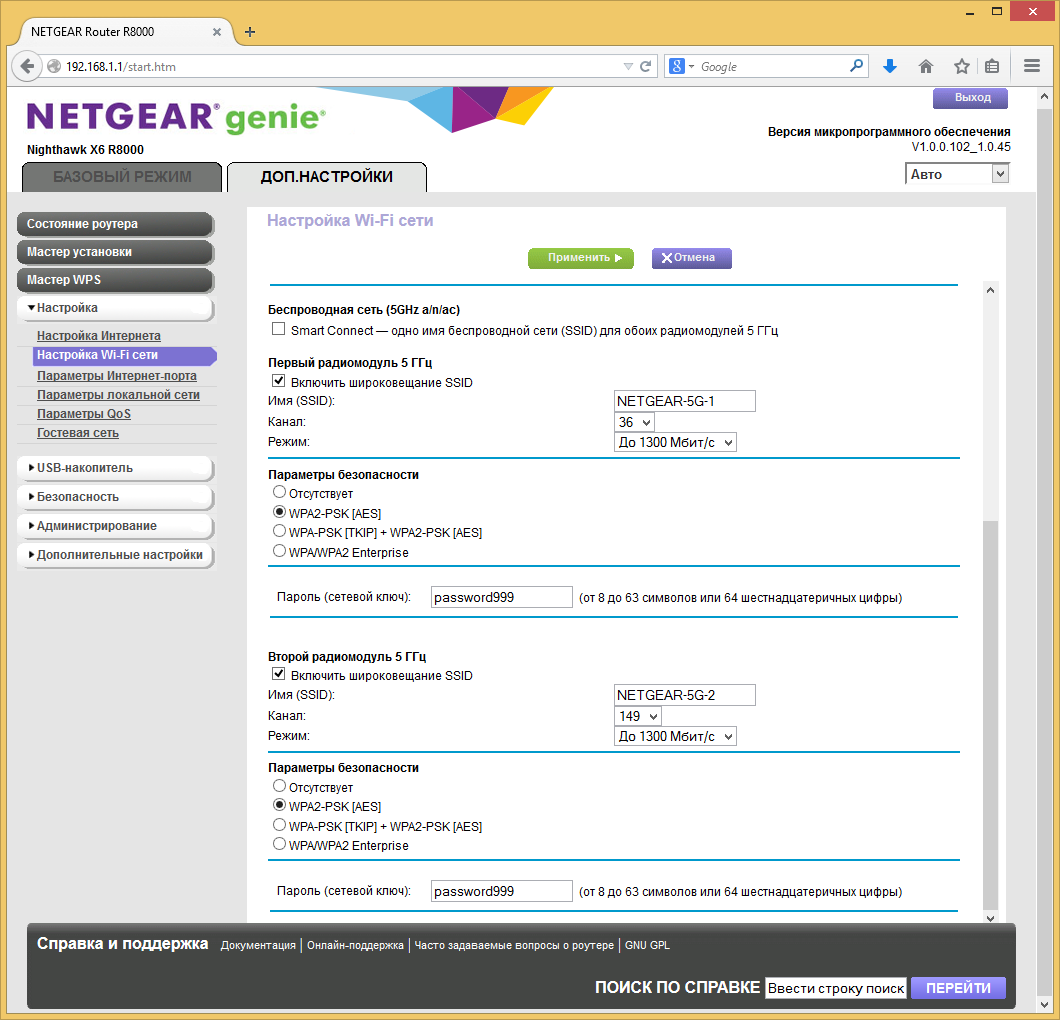

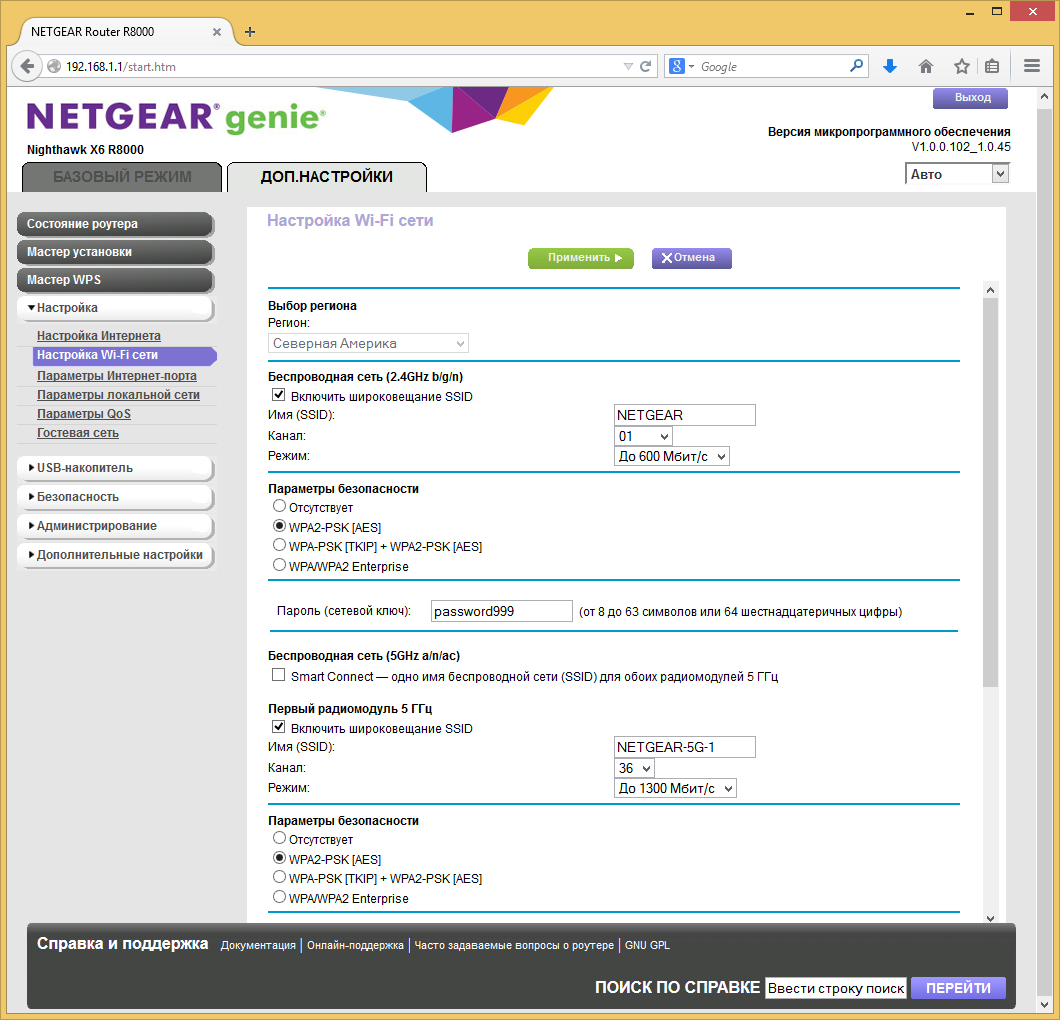

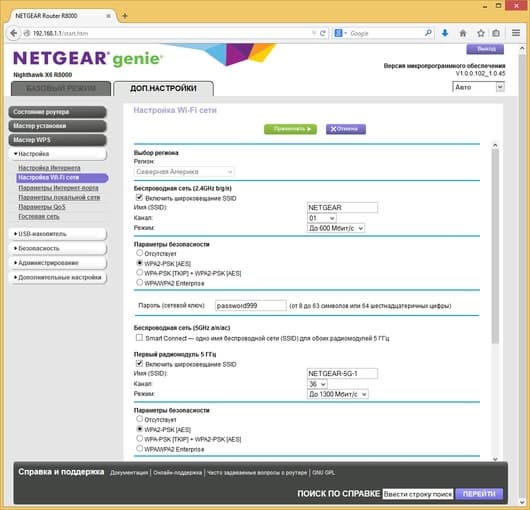

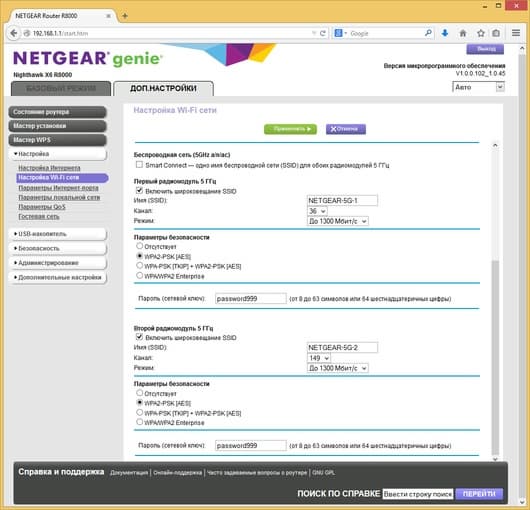

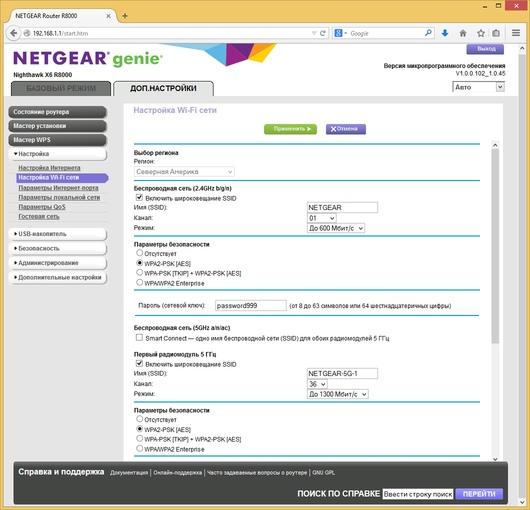

Модель имеет сразу три беспроводные точки доступа, которые настраиваются и работают независимо друг от друга. Набор параметров традиционный: имя сети, защита (включая WPA/WPA2 с паролем и сервером RADIUS), номер канала. В дополнительных опциях устанавливаются некоторые специфические параметры работы беспроводных сетей, включая расписание работы и WPS. Возможности регулировки мощности передатчиков в данной версии прошивки нет.

Из двух беспроводных точек доступа на 5 ГГц первая поддерживает каналы 36—48, а вторая — 149—161, что позволяет создать непересекающиеся сети 802.11ac. Кроме того, предусмотрен специальный режим Smart Connect, в котором имена сетей и опции защиты будут совпадать. Так что в клиентах можно будет настроить только одну сеть, а выбирать ее они будут самостоятельно. Впрочем, такой вариант представляется менее удобным из-за отсутствия контроля.

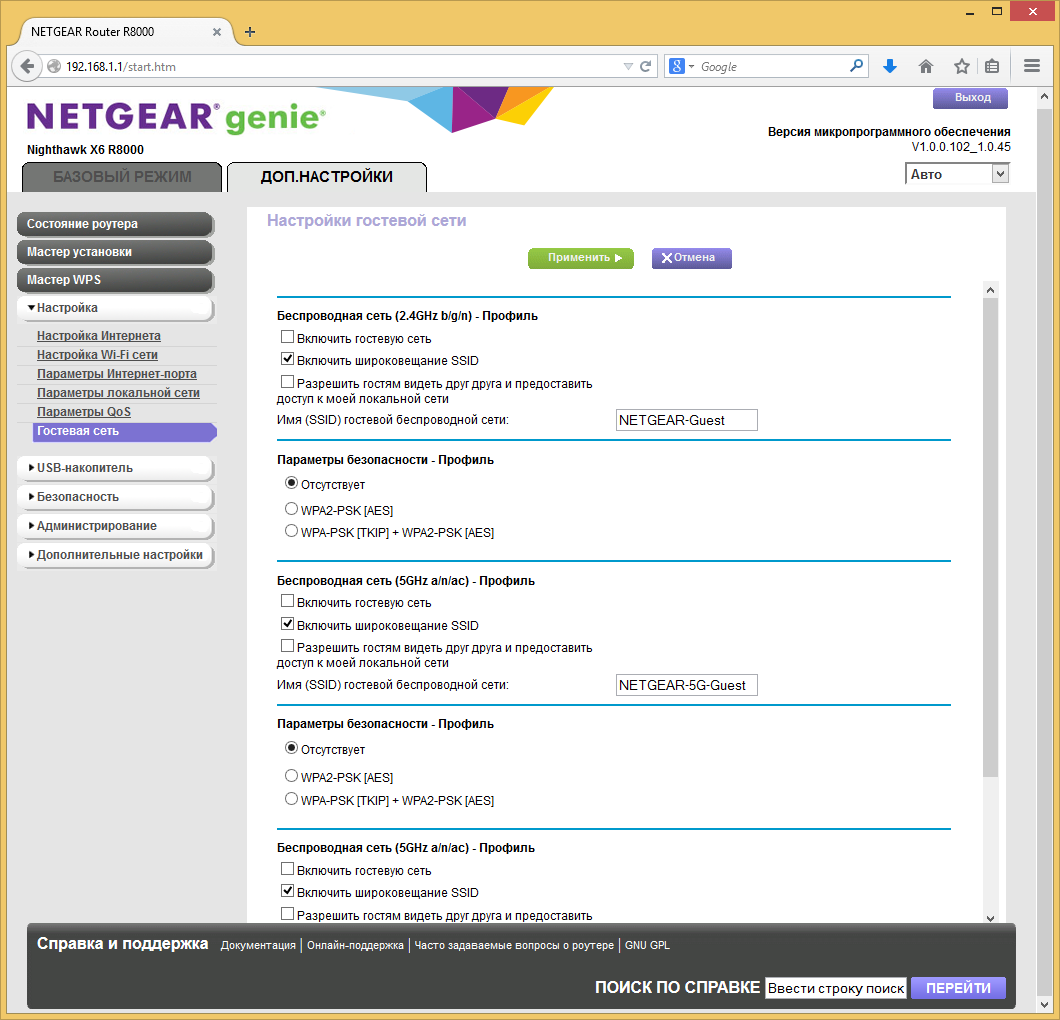

Кроме основных беспроводных сетей, на каждой точке доступа можно создать и по одной гостевой с собственными именами и паролями. Гостям можно разрешить обмениваться информацией между собой и иметь доступ к устройствам в локальной сети.

Несколько необычно для такой мощной модели смотрится специальный режим работы в качестве точки доступа, но, возможно, он будет полезен в некоторых ситуациях, особенно если учесть наличие трех радиоблоков.

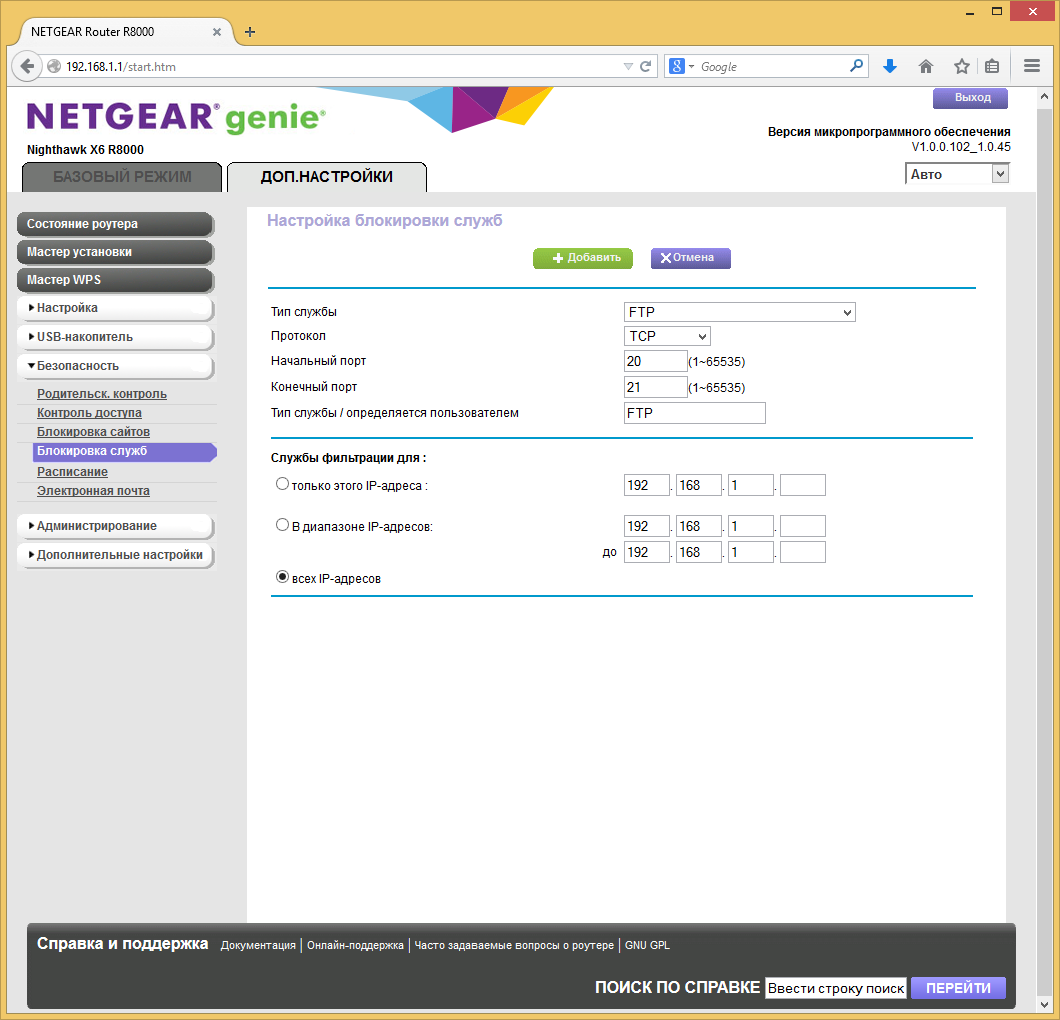

Как и в других роутерах Netgear, предусмотрено использование сервиса OpenDNS для реализации функции родительского контроля. Из других средств защиты и контроля упомянем фильтр MAC-адресов клиентов для разрешения доступа к интернету, блокировку сайтов по ключевым словам в ссылках и программирование правил запрета доступа клиентов к сервисам в интернете. В работе некоторых сервисов используется расписание, для корректной работы которого есть возможность синхронизация встроенных часов через интернет.

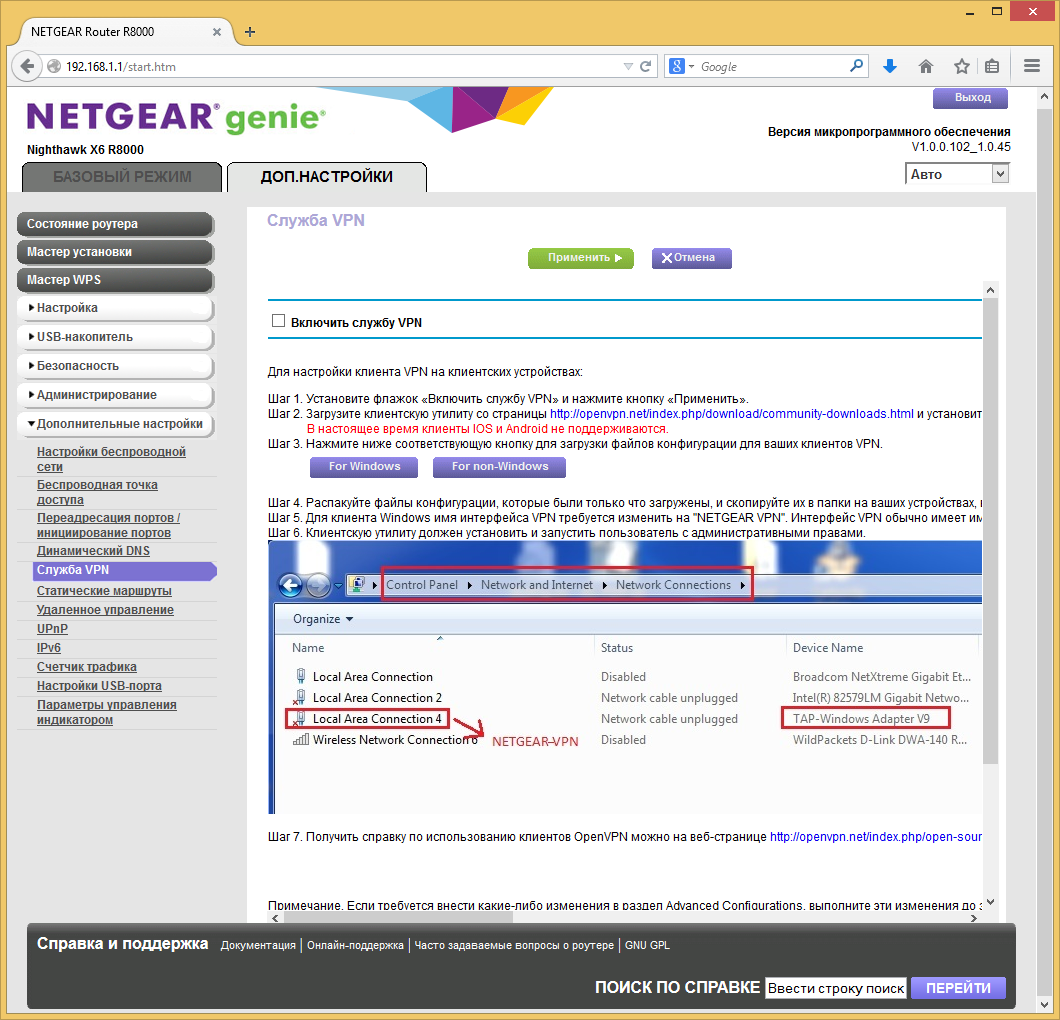

Сервер OpenVPN мы уже видели в прошлой модели. Он позволяет получить защищенный удаленный доступ к локальной сети. Отметим, что настроек у него практически нет, а совместимость заявлена только с клиентами для Windows и Mac OS.

В отличие от предшественника, для управления трафиком реализована только поддержка протокола WMM для беспроводных точек доступа. Настройки пользовательских правил в этой модели нет.

Роутер ведет встроенный журнал событий и поддерживает его отправку по электронной почте администратору. Предусмотрены и срочные уведомления о попытках посещения заблокированных ресурсов.

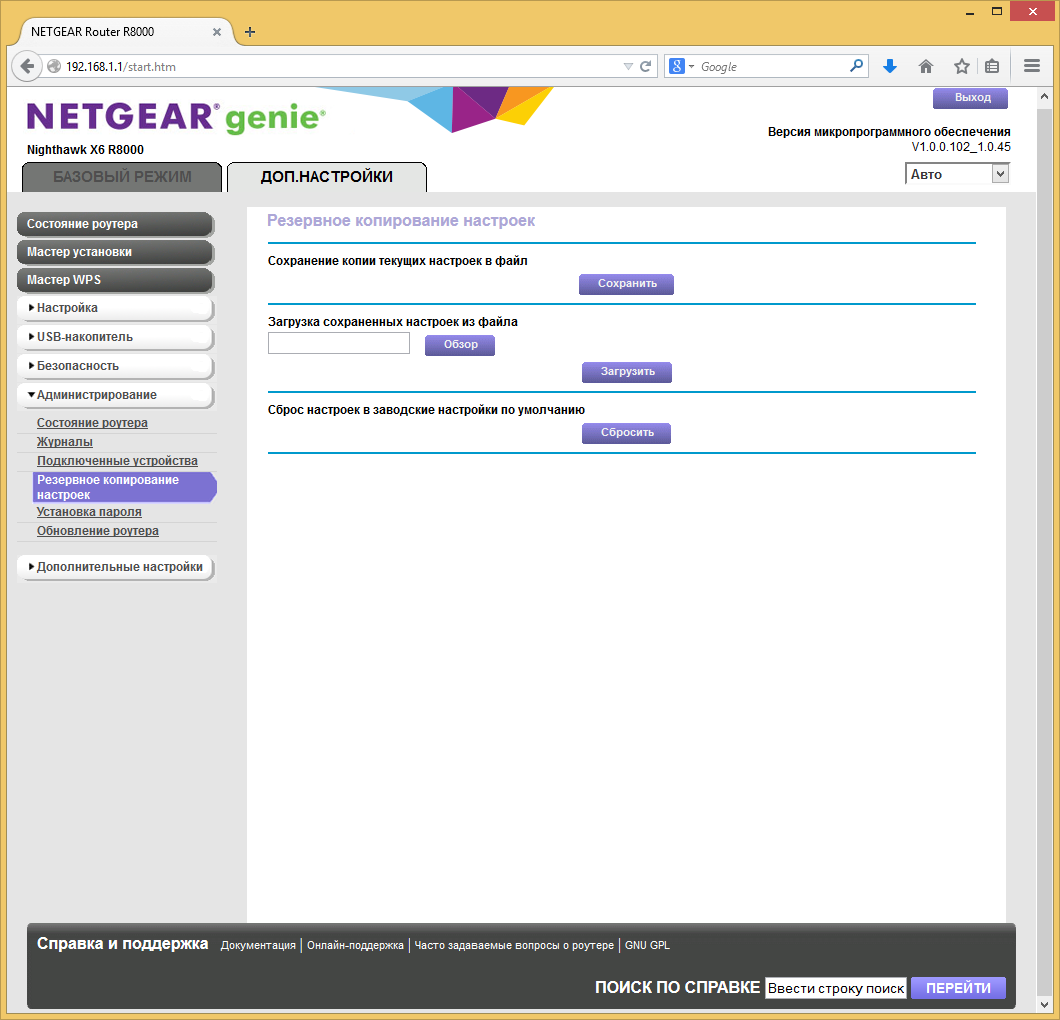

В стандартный комплект системных операций входит обновление прошивки (в том числе и через интернет), сохранение/восстановление/сброс настроек, изменение пароля администратора.

Роутер поддерживает управление и настройку через фирменную утилиту Netgear genie для мобильных устройств.

Как мы говорили выше, тестируемый экземпляр был предназначен для американского рынка. В частности в нем отсутствовала возможность изменения региональных настроек беспроводных модулей связи. При наличии опыта, пользователь может изменить регион устройства на WW (world wide) и тогда пункт смены региона будет доступен. Особого практического смысла в этом нет, поскольку набор каналов в диапазоне 5 ГГц существенно не изменится, а про мощность сложно сказать что-то определенное.

Но мы обнаружили еще один интересный эффект от этой процедуры — изменение функций и возможностей устройства. После смены региона и выбора русской версии интерфейса появились индикаторы загрузки процессора и оперативной памяти на странице статуса расширенного режима, поддержка выделения портов для IPTV-приставок, функция пропуска VPN-трафика и настройка защиты от атак ARP, а также добавилась еще одна функция по работе с USB-накопителями.

Работа с USB-устройствами

Наличие портов USB является характерной особенностью современных роутеров верхнего сегмента. Однако набор реализуемых функций может отличаться очень сильно. В частности, рассматриваемая модель может использовать их для создания сетевых дисков или удаленной печати.

Во втором случае, благодаря фирменной утилите USB Control Center, реализующей виртуальный порт в Windows и Mac OS, осуществляется полный контроль за устройством и поддержка дополнительных функций сканирования и факса.

Что касается накопителей, то можно использовать диски с файловыми системами FAT32, NTFS, EXT2/3/4 и HFS+. Для безопасного отключения дисков используется соответствующий пункт в веб-интерфейсе. Каждый раздел представляется собственным сетевым ресурсом. Дополнительно можно выбрать на диске папку и представить ее в виде отдельного ресурса. Настройки прав доступа для них минимальные — можно только указать для параметров «чтение» и «запись» варианты «для всех» или «для администратора».

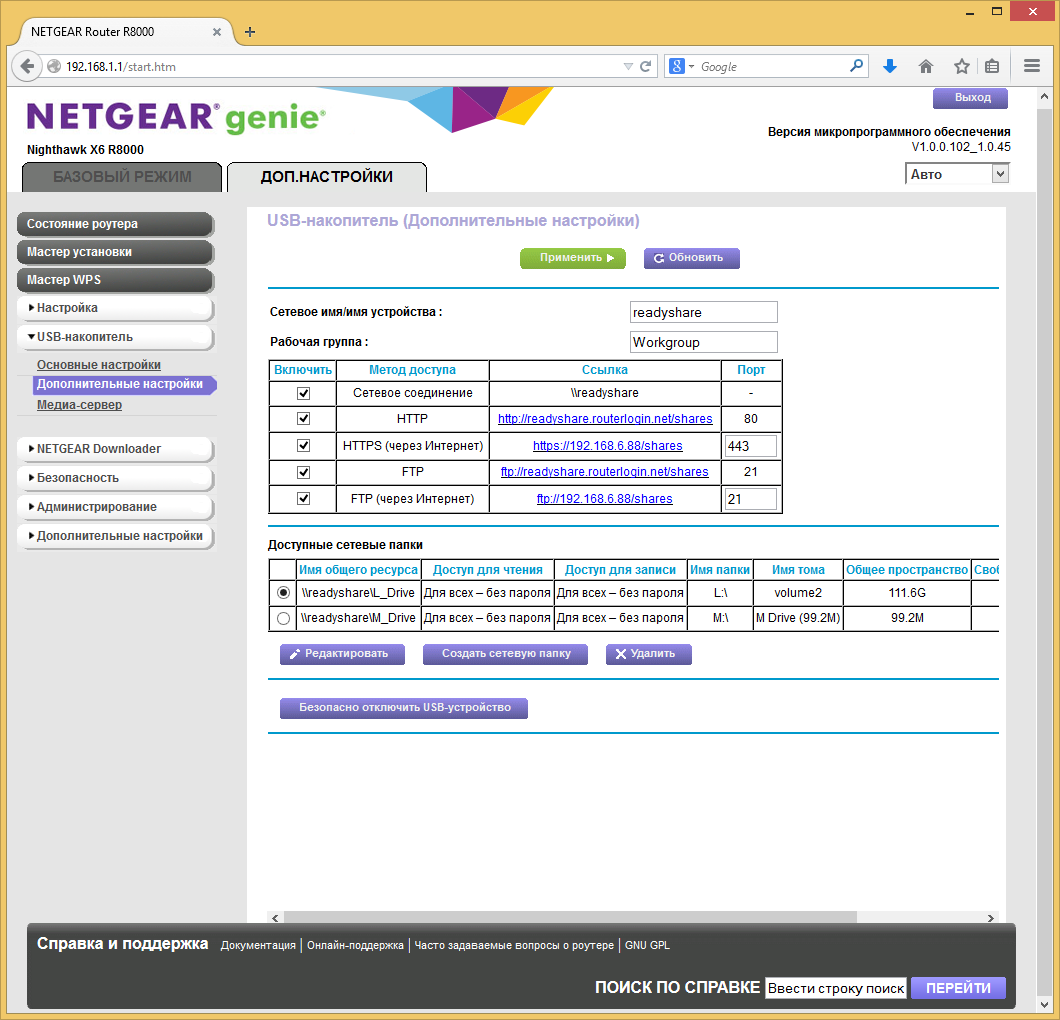

Доступ к ресурсам осуществляется по протоколу SMB, через клиент FTP и в браузере (только чтение). В первом случае можно изменить сетевое имя и название рабочей группы. Последние два варианта могут работать и через интернет, при этом допускается изменение номеров портов, а для браузера доступ работает по протоколу HTTPS.

При наличии тома с HFS+ он может использоваться на компьютерах Apple с OS X для доступа по протоколу AFP, в том числе и для резервного копирования в программе Time Machine.

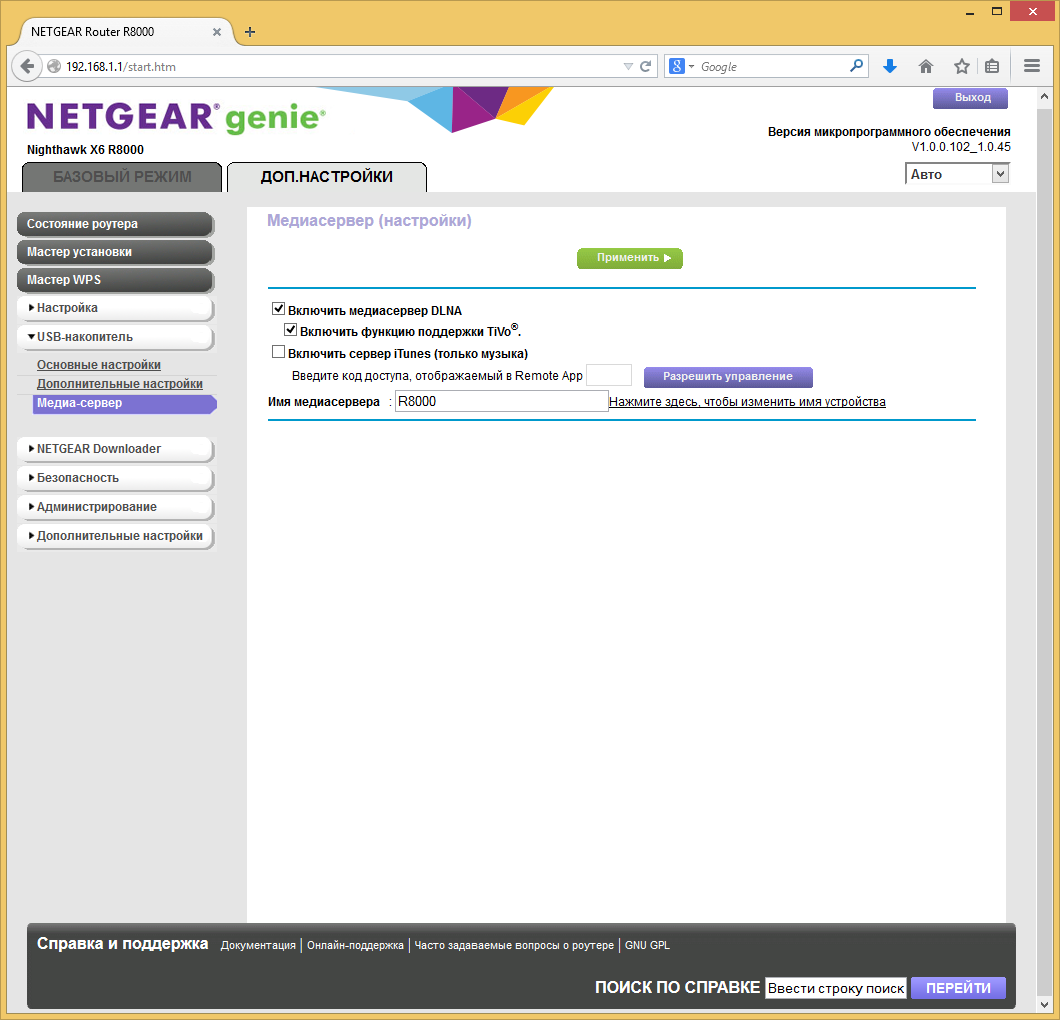

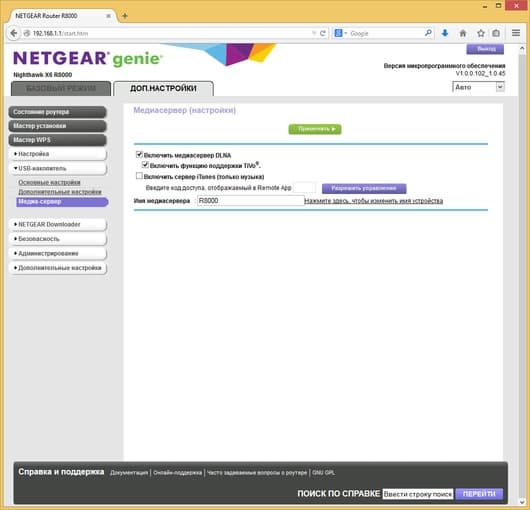

Дополнительно в роутере реализованы медиасервер DLNA и сервер iTunes. Индексируются файлы популярных форматов, расположенные на всех подключенных носителях. Возможности выбора только определенных папок в устройстве нет.

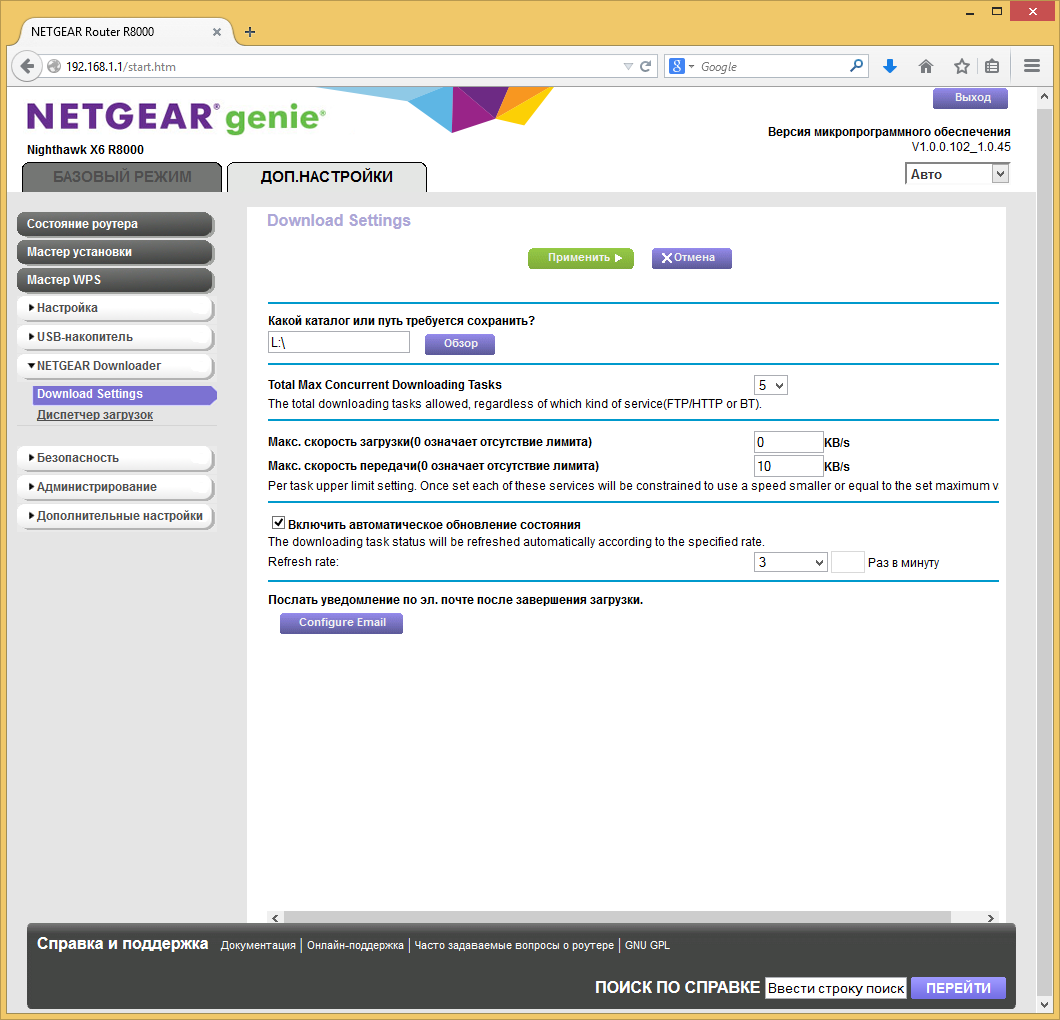

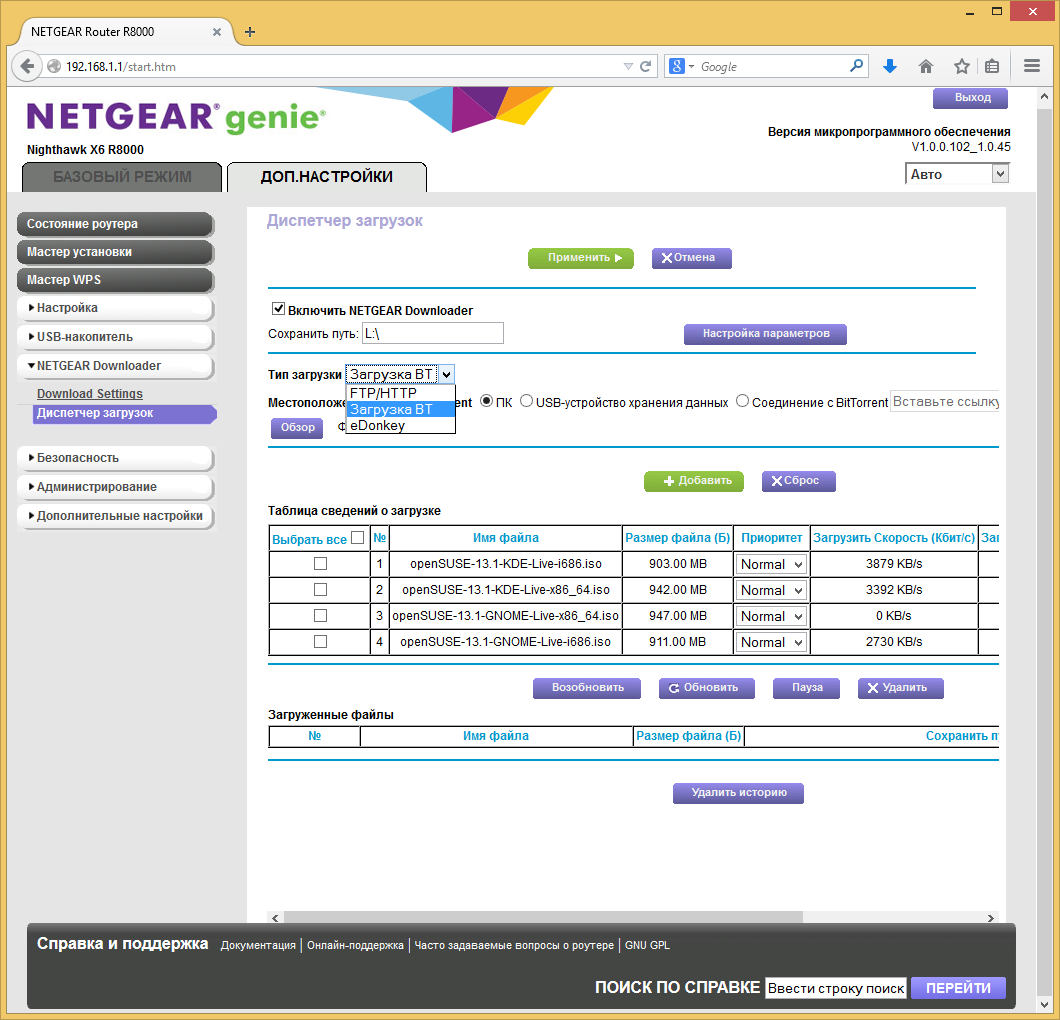

Что касается упомянутой выше функции, которая становится доступной при изменении региона устройства, то это известная по моделям других производителей система автономной загрузки файлов по протоколам BitTorrent (transmission-cli), eDonkey (aMule) и HTTP/FTP (wget).

К сожалению, никакого удаленного управления этим сервисом не предусмотрено. Из параметров есть только ограничение на максимальное число одновременных задач (не более пяти) и скоростей загрузки и отдачи. Для добавления задачи придется использовать основной веб-интерфейс роутера и аккаунт администратора.

Стоит отметить, что скорость загрузки по протоколу BitTorrent очень высокая — более 9 МБ/с (на канале 100 Мбит/с). Впрочем, нагрузка на процессор при максимальном числе задач тоже велика, что может сказываться на эффективности работы в основном сценарии маршрутизации.

Тестирование

Тестирование с «Домашний Билайн» по протоколу L2TP показало, что проблем с подключением у роутера нет. Трансляция IPTV в режиме мультикаст работает, в том числе и по Wi-Fi. Однако скорость загрузки данных не превышала 40 Мбит/с вместо более привычных на нашем канале 90 Мбит/с (для оценки использовался сервис speedtest.net, а также загрузка файлов с FTP и сетей p2p). Хочется надеяться, что компания обратит внимание на эту проблему, и при выводе модели на наш рынок проблема будет решена в обновленной прошивке.

Учитывая, что отличия от предшественника относительно невелики, можно ожидать сходного уровня производительности устройства в основных сценариях использования. А вот беспроводные точки доступа заслуживают дополнительных тестов.

Но начнем с оценки скорости маршрутизации на нашем стандартном стенде. Напомним, что на нем мы проверяем скорость роутеров при подключении к провайдеру в режимах IPoE, PPPoE, PPTP и L2TP.

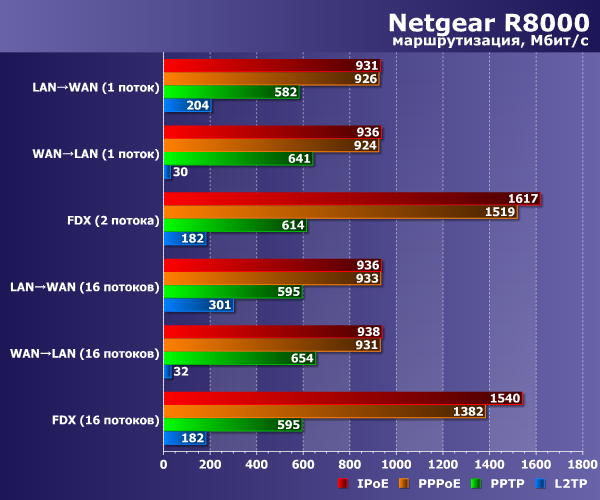

Производительность маршрутизации Netgear R8000

Прежде всего, стоит отметить великолепные результаты в первых двух режимах. Впрочем, от такой мощной платформы мы ничего другого и не ждали. С подключением PPTP роутер также справился на отлично, показав около 600 Мбит/с. А вот с получением данных по L2TP, как и в прошлой публикации, есть какие-то проблемы, скорее всего связанные с особенностью программной реализации протокола.

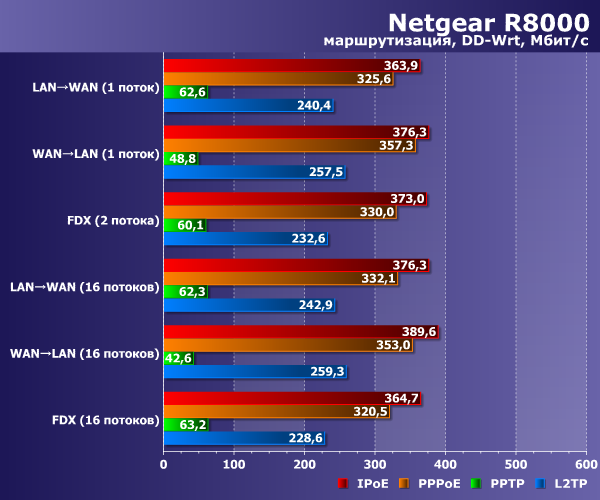

В качестве второй иллюстрации приведем результаты тестов маршрутизации с прошивкой DD-Wrt, которая доступна для данной модели.

Производительность маршрутизации Netgear R8000

Как мы видим, отсутствие поддержки аппаратного NAT приводит к существенному снижению показателей в IPoE и PPPoE. L2TP, наоборот, показывает более соответствующие использованной платформе показатели на уровне 200-250 Мбит/с. А PPTP в данном случае не повезло — он не может «разогнаться» более чем до 60 Мбит/с.

В любом случае, видно, что устройство обладает производительной платформой, а возможные недочеты в некоторых режимах носят программный характер и могут быть исправлены с обновлениями программного обеспечения.

Проверка скорости работы сервера VPN проводилась также при всех вариантах подключения к интернету. Судя по файлу конфигурации сервера, он использовал AES-128 для шифрования трафика. На графике приводятся результаты измерения скорости относительно внешнего клиента в режимах передачи и приема данных в один поток и полнодуплексного обмена.

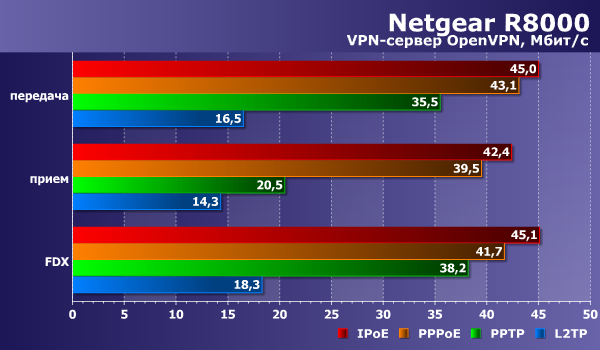

Производительность сервера VPN в Netgear R8000

Учитывая программную реализацию сервера, на его скорость может влиять только производительность вычислительных ядер процессора роутера. Так что в наиболее простой конфигурации с IPoE мы получаем около 45 Мбит/с, которые уже видели в других аналогичных моделях. Остальные режимы, как и ожидалось, показывают меньшие скорости.

Проверка скорости работы с внешним винчестером проводилась с использованием диска WD10EFRX серии WD Red и бокс SATA—USB 3.0 на базе чипа ASMedia. После форматирования раздела в файловые системы FAT32, NTFS, EXT2/3/4 и HFS+ осуществлялось чтение и запись файла размером 2 ГБ с смонтированным диском в Windows и с использованием клиента FTP.

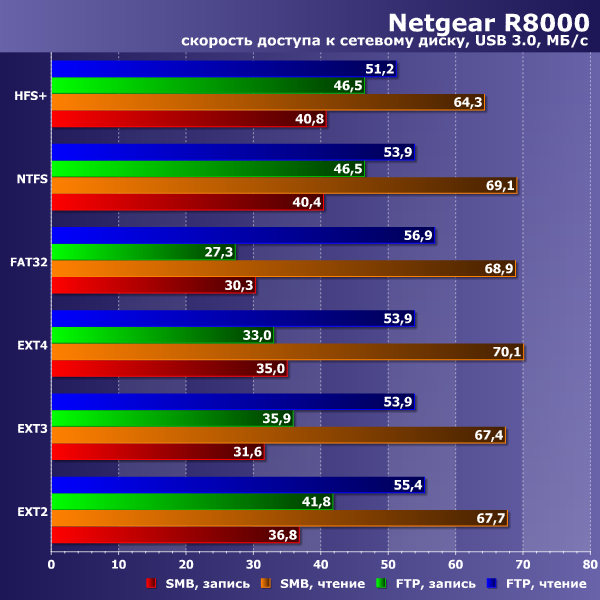

Производительность сетевого накопителя в Netgear R8000

В прошивке роутера не используются специальные драйвера файловых систем, однако скорость работы, тем не менее, достаточно высока. При работе по SMB мы получили чтение до 70 МБ/с, а запись около 40 МБ/с. При использовании FTP скорость записи сравнима, а чтения немного ниже.

Отдельно стоит отметить отсутствие влияния USB 3.0 на работу точки доступа на 2,4 ГГц. Однако этот может зависеть от используемого оборудования и кабелей.

При исследовании производительности работы беспроводных точек доступа использовались адаптеры Asus PCE-AC68, как одни из наиболее быстрых из представленных сегодня на рынке. На первом графике приводятся результаты тестов с одним клиентом в диапазонах 2,4 и 5 ГГц. Расстояние между устройствами составляло около четырех метров. Роутер настраивался на наиболее производительный режим — до 600 Мбит/с в 2,4 ГГц (802.11n) и до 1300 Мбит/с в 5 ГГц (802.11ac).

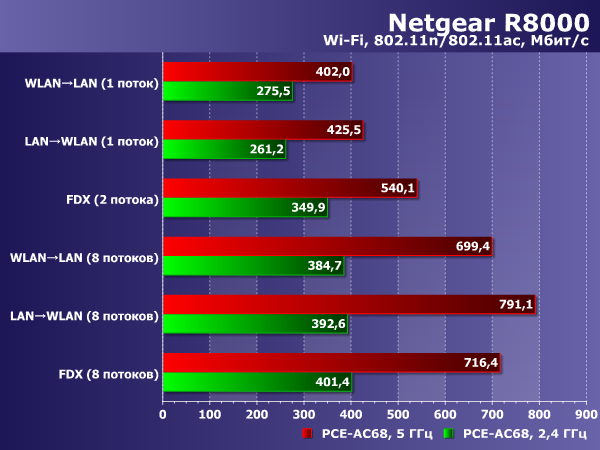

Производительность беспроводных точек доступа Netgear R8000

Результаты можно считать отличными — до 400 Мбит/с в диапазоне 2,4 ГГц и до 800 Мбит/с в диапазоне 5 ГГц. Отметим, что и в сценариях с одним/двумя потоками цифры очень неплохие.

Однако с текущим состоянием «беспроводных дел» на платформе Broadcom мы давно знакомы и никакой новой информации этот тест нам не предоставил. Более интересно будет посмотреть, что может дать пользователю установка второй точки доступа на 5 ГГц. Для этого мы добавили к тестовой конфигурации еще один ПК с беспроводным контроллером той же модели. Прежде всего, стоит заметить, что радиоблоки в роутере настроены на использование разных наборов каналов в диапазоне 5 ГГц. Первый может работать только на «младших», а второй — только на «старших». При этом в режиме 802.11ac задействуется по четыре канала на каждой точке доступа, так что никакой свободы в выборе не остается.

Отметим, что тестовые адаптеры имели не очень понятное ограничение на работу только на каналах 36—48 и не видели сеть на 149—161. Для исправления ситуации потребовалось видоизменить inf-файл драйвера и для его установки отключить проверку подписи в Windows. После этих операций никаких сложностей с работой клиентов не возникало.

Среди возможных сценариев использования двух точек доступа упомянем следующие: использование выделенного подключения требовательного клиента к одной точке доступа, а остальных клиентов — ко второй, распределение клиентов по разным точкам доступа при большом их числе, подключение мобильных устройств, имеющимх ограничения на выбор каналов, использование отдельной точки доступа для подключения IPTV-приставки.

Для проверки возможностей роутера мы использовали два дополнительных теста. На первом графике приводятся интегральные показатели производительности, полученные при одновременной работе двух клиентов в один/два потока и в восемь потоков. В первой конфигурации оба адаптера подключались к одной точке доступа, а во второй — к разным. Проверялась скорость сегмента LAN—WLAN.

Производительность беспроводных точек доступа Netgear R8000

Как мы видим, общее преимущество при работе клиентов с парой точек доступа составляет от 20% до 60%. Если бы не было ограничителя в виде гигабитного сетевого порта, оно могло быть еще выше.

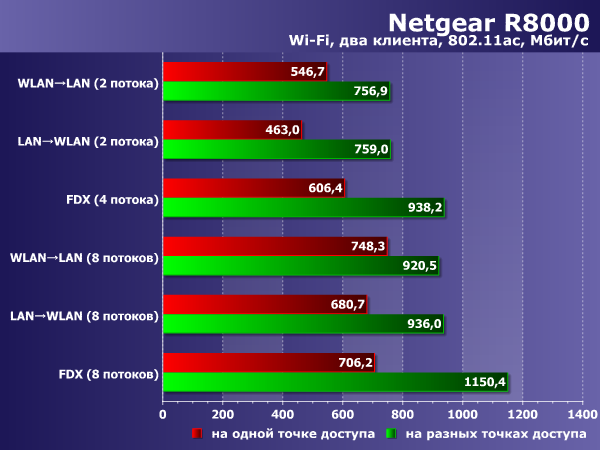

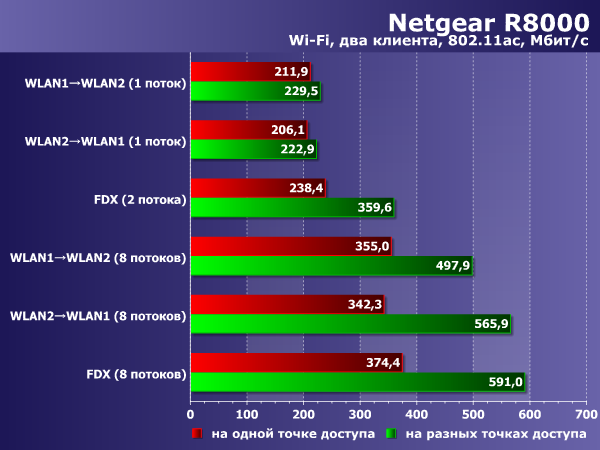

На втором графике приводятся результаты измерения скорости обмена данными между двумя беспроводными клиентами. Сначала они подключались к одной точке доступа, а потом — к разным.

Производительность беспроводных точек доступа Netgear R8000

В этой задаче использования двух точек доступа позволяет получить прирост от 40% до 65% при работе в многопоточных сценариях. А вот если речь идет о работе в один поток (например, переписывание файла с одного устройства на другое), то эффект существенно меньше — всего около 10%.

Заключение

Высокопроизводительные роутеры верхнего сегмента сегодня существенно опережают большинство мобильных устройств по поддержке беспроводных стандартов связи. К сожалению, наличие на роутере современной точки доступа 802.11ac при одновременной работе с несколькими клиентами совсем не означает, что можно рассчитывать на высокую общую производительность. В этой ситуации выпуск компанией Netgear ac-роутера R8000 с двумя точками доступа в диапазоне 5 ГГц может восприниматься как маркетинговая гонка цифр, однако в реальности от такой конфигурации можно найти выгоду и сегодня.

Устройство имеет оригинальный дизайн корпуса с возможностью крепления на стену, мощнейшую в данном сегменте аппаратную начинку и достаточно удобную и простую в настройке прошивку. Последней правда явно недостает расширенных функции по использованию порта USB, которые мы встречали в других моделях. Частично эта проблема решается установкой сторонних прошивок, однако это все-таки не массовое решение, а кроме того, оно имеет свои особенности.

В тестировании мы встретились с некоторыми проблемами в реализации протокола L2TP, но здесь надо сделать скидку на то, что модель пока не представлена на отечественном рынке, а за его пределами этот протокол мало распространен. Остальные режимы подключения к интернету показывают в тестах маршрутизации отличные результаты, заведомо избыточные для массовых каналов 100 Мбит/с. Беспроводные точки доступа также не вызывают замечаний с точки зрения скорости работы.

Что касается дополнительных функций, то стоит упомянуть фирменный клиент DDNS, функцию родительского контроля, работу Wi-Fi по расписанию, реализацию работы принтеров и МФУ через виртуальный порт USB, а также утилиту Netgear genie для мобильных устройств.

Стоимость модели сложно назвать привлекательной — в зарубежных магазинах за нее просят около $300. Роутер будет интересен в основном тем пользователям, которым требуется обеспечить высокую скорость работы нескольких беспроводных клиентов в диапазоне 5 ГГц.
