Компактный роутер D-Link DIR-806A
с поддержкой 802.11ac


Беспроводное оборудование стандарта 802.11ac сегодня все чаще встречается на рынке. Использование мощных роутеров и беспроводных адаптеров во многих случаях позволяет обеспечить существенно более высокие скорости передачи данных, чем 802.11n, который в своей максимальной конфигурации так и не получил широкого распространения. Однако для стационарных систем все-таки желательно использовать проводное подключение — как обеспечивающее гарантированно высокую скорость.

Кроме того, контроллеры с поддержкой новой версии беспроводной связи можно встретить и в относительно недорогих смартфонах и планшетах. Пожалуй, именно в мобильных устройствах такое решение наиболее востребовано, поскольку обеспечивает увеличение скорости при использовании только одной внутренней антенны.

Что касается роутеров, то первые модели вполне ожидаемо выходили в верхнем сегменте и были интересны в основном энтузиастам и требовательным пользователям, которые имели соответствующие финансовые возможности и могли эффективно использовать все функции устройств.

Однако с выходом более простых и доступных чипсетов ситуация постепенно меняется. И на смену роутерам с формулой 4+1 проводных портов 100 Мбит/с + 300 Мбит/с Wi-Fi в 2,4 ГГц начинают появляться доступные решения с поддержкой 802.11ac.

Одной из таких моделей является компактный роутер D-Link DIR-806A, который дополняет стандартную массовую конфигурацию реализацией второго диапазона беспроводной связи с максимальной скоростью соединения 433 Мбит/с. Заметим, что данный вариант интересен именно для оборудованных одной антенной мобильных клиентов, а если у вас есть устройства с 802.11n, то они смогут работать с данным роутером только на 150 Мбит/с в диапазоне 5 ГГц.

Комплект поставки

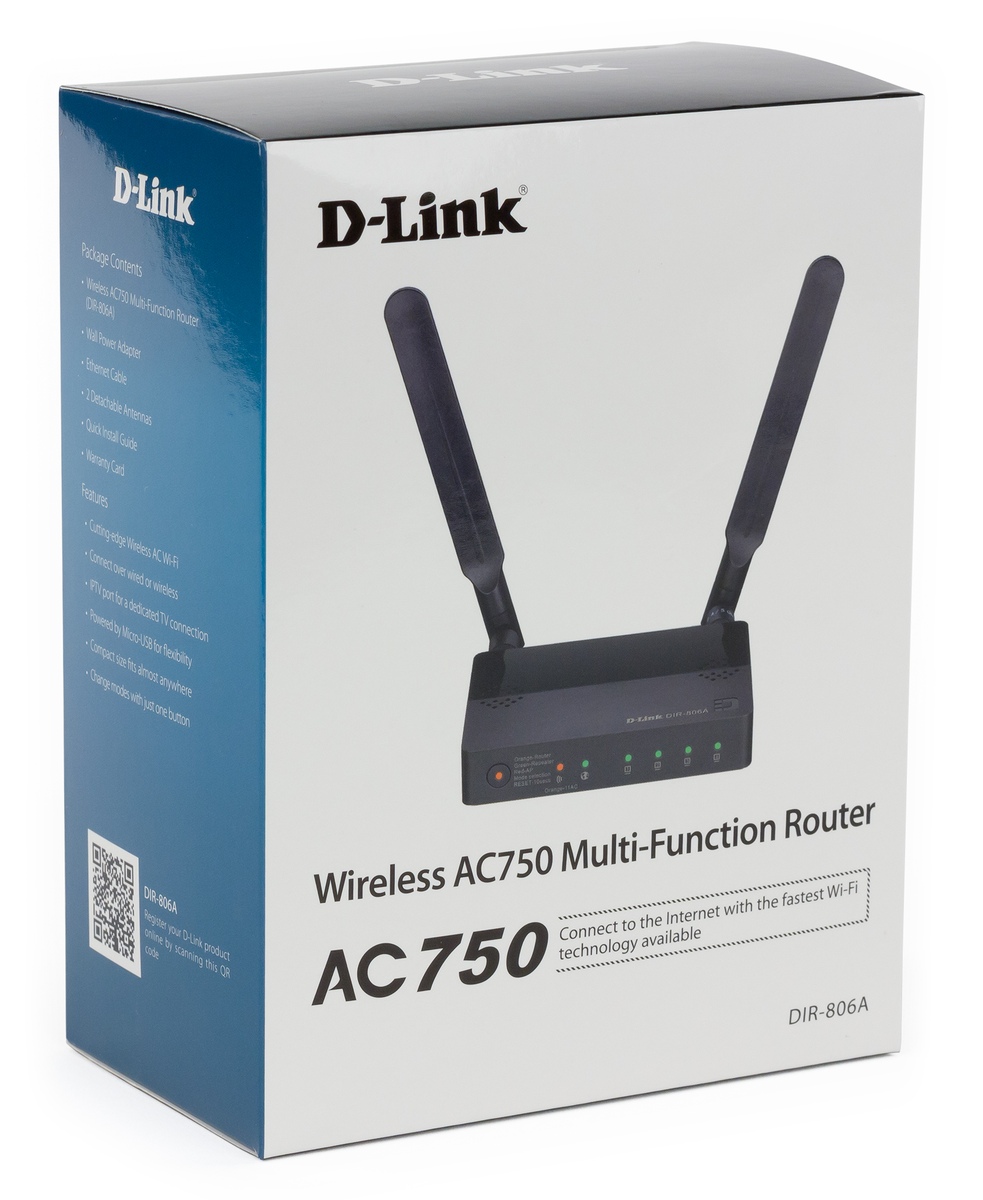

Роутер поставляется в небольшой картонной коробке, оформленной в знакомых тонах D-Link. На ней присутствует фотография устройства, схема портов, описание комплекта поставки и краткие технические характеристики модели.

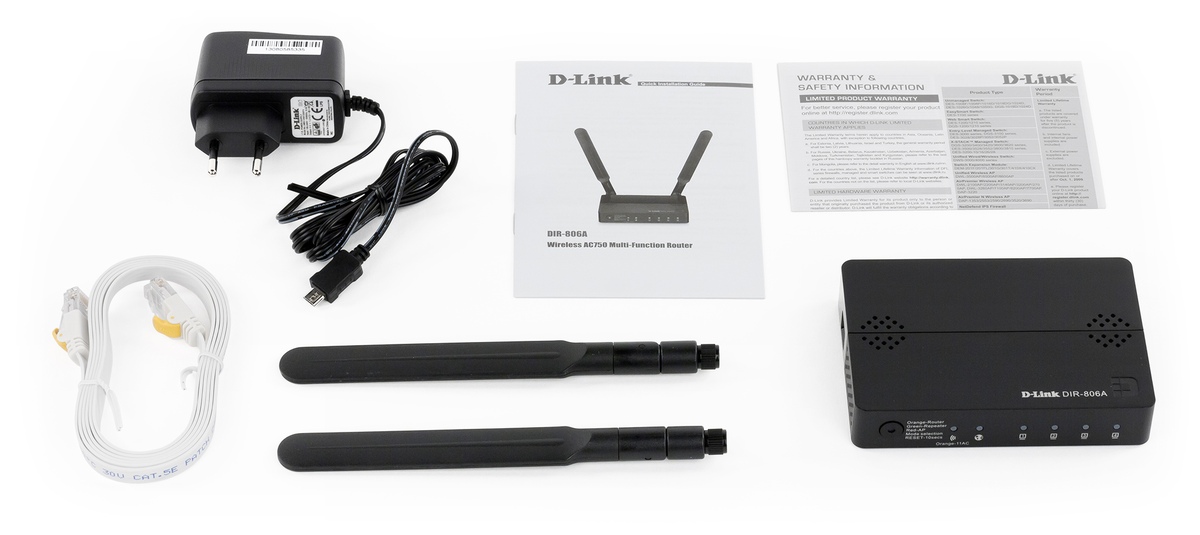

В коробку плотно упакованы роутер, импульсный блок питания 5 В 1,2 А, две съемные внешние антенны, стильный плоский сетевой патч-корд, описание условий гарантии и малоинформативное кратное руководство по началу работы. Жаль только, что патч-корд белый, а не черный, как сам роутер.

На сайте производителя можно найти электронные версии руководства пользователя на русском языке и некоторые другие документы, а также и обновление прошивки.

Гарантия на роутер составляет один год.

Внешний вид

Корпус роутера, изготовленный из черного матового и глянцевого пластика, выглядит строго. Габаритные размеры, без учета антенн, кабелей и разъемов, составляют 116×82×22 мм. На верхней крышке мы видим две решетки вентиляции, название модели и логотип производителя.

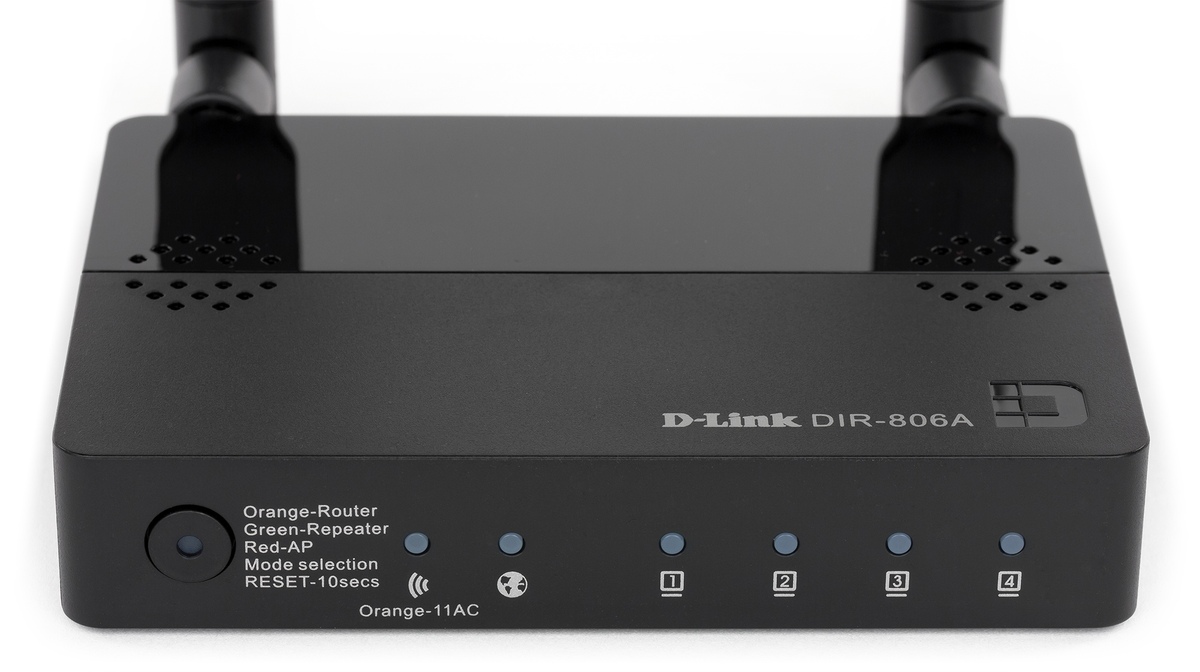

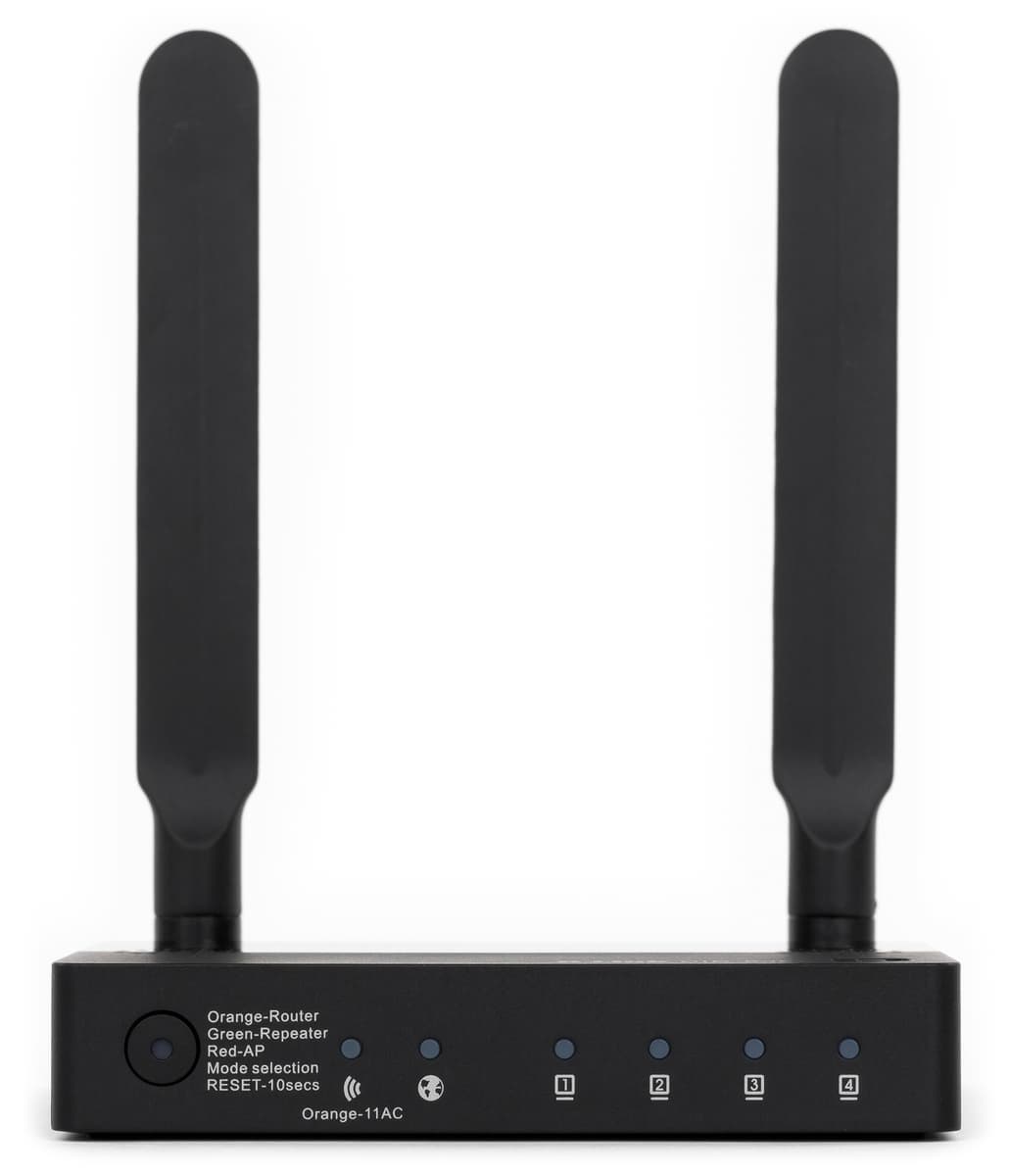

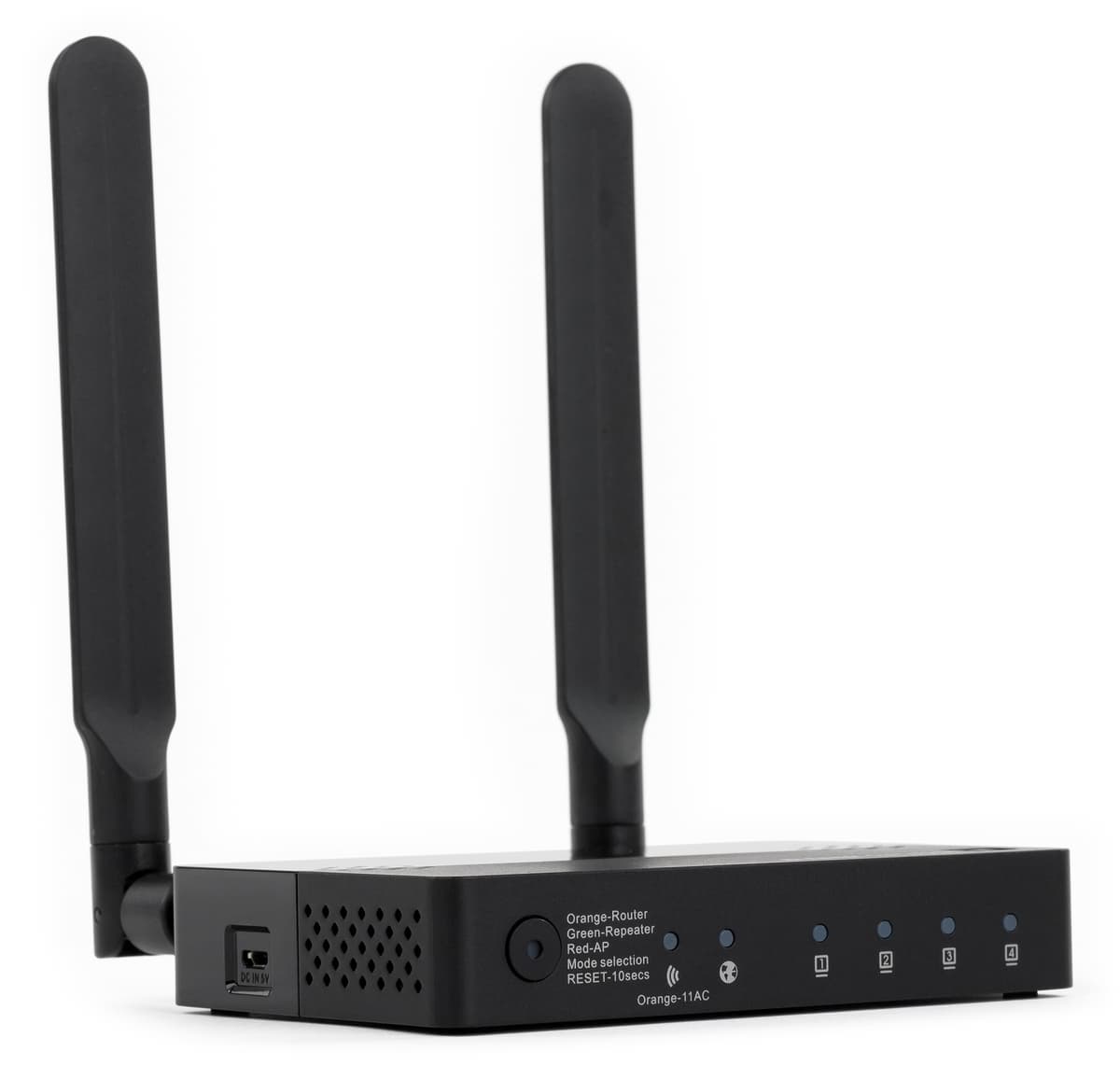

На переднем торце расположены кнопка переключения режима и сброса со встроенным многоцветным индикатором и шесть светодиодов состояния беспроводной сети, подключения к интернету и проводных портов.

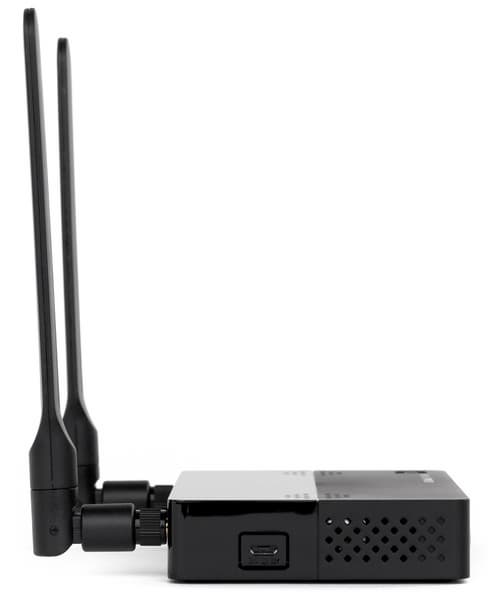

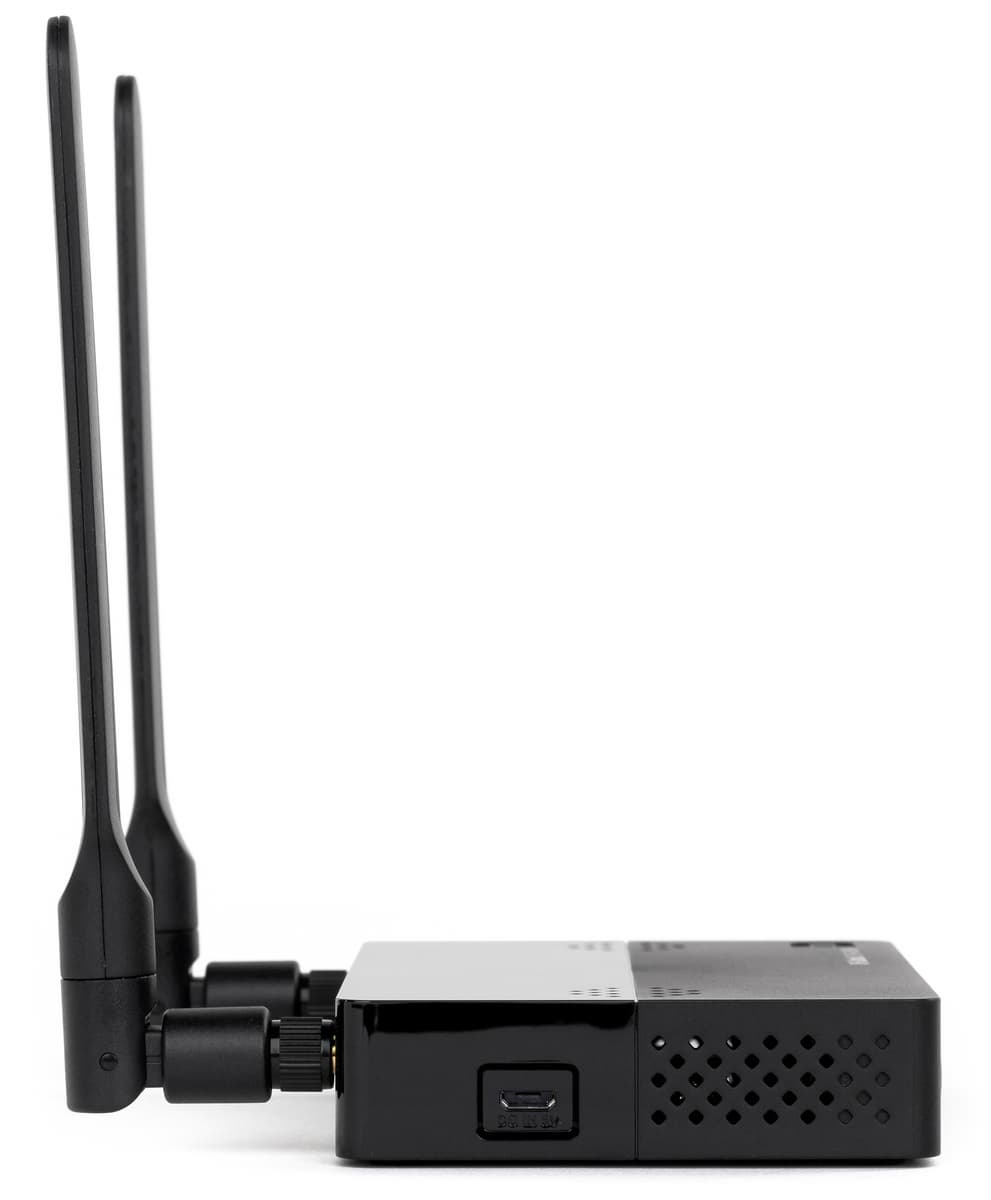

На правой боковой стенке тоже есть решетка, а на левой кроме нее можно заметить вход блока питания. Он выполнен в формате Micro-USB. Соответствующий штекер есть на штатном блоке питания.

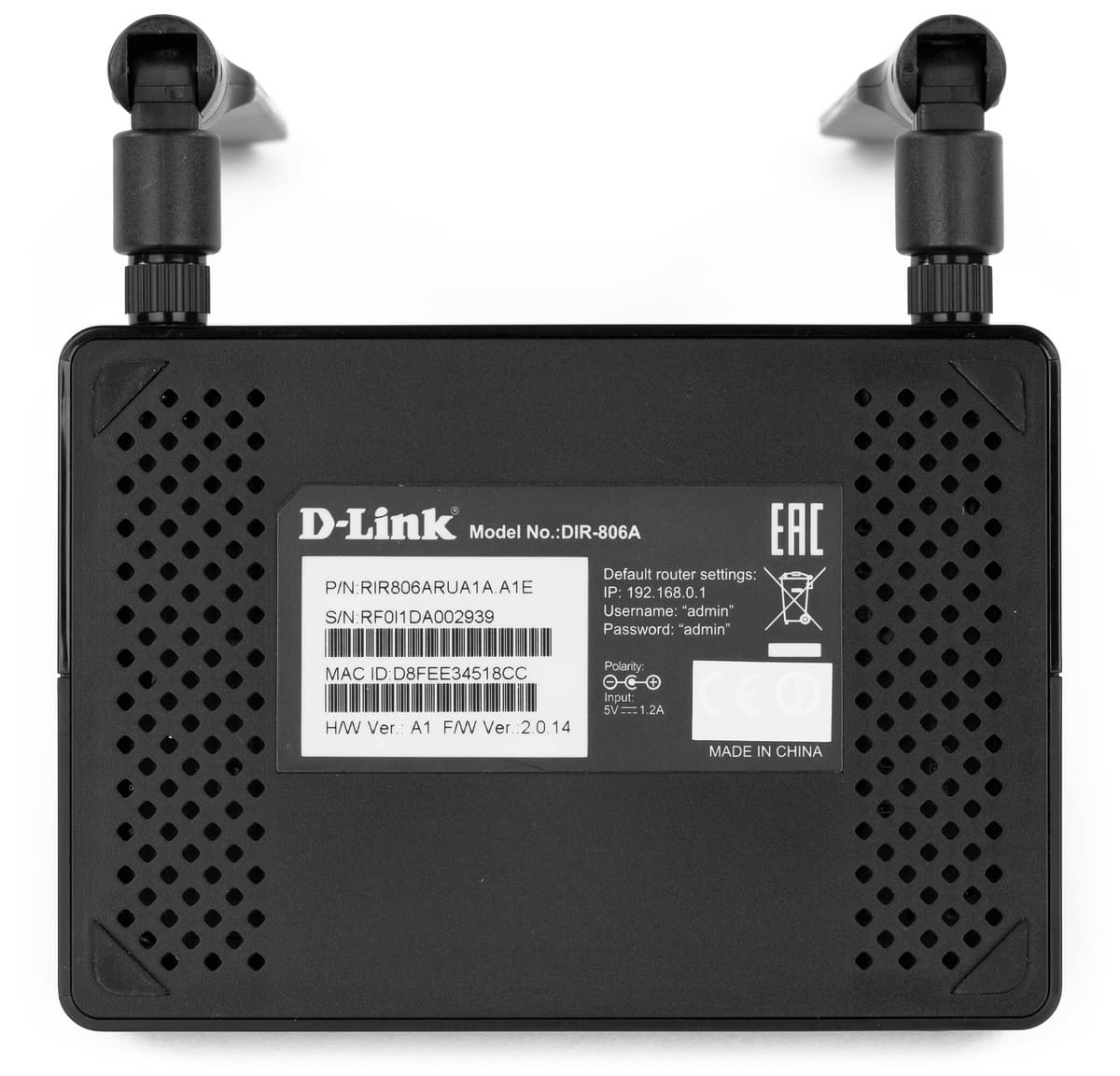

Сложно сказать, насколько подобное решение имеет смысл в данном случае, но скорее это стоит считать плюсом. На дне корпуса мы видим информационную наклейку, еще немного отверстий вентиляции и небольшие резиновые ножки.

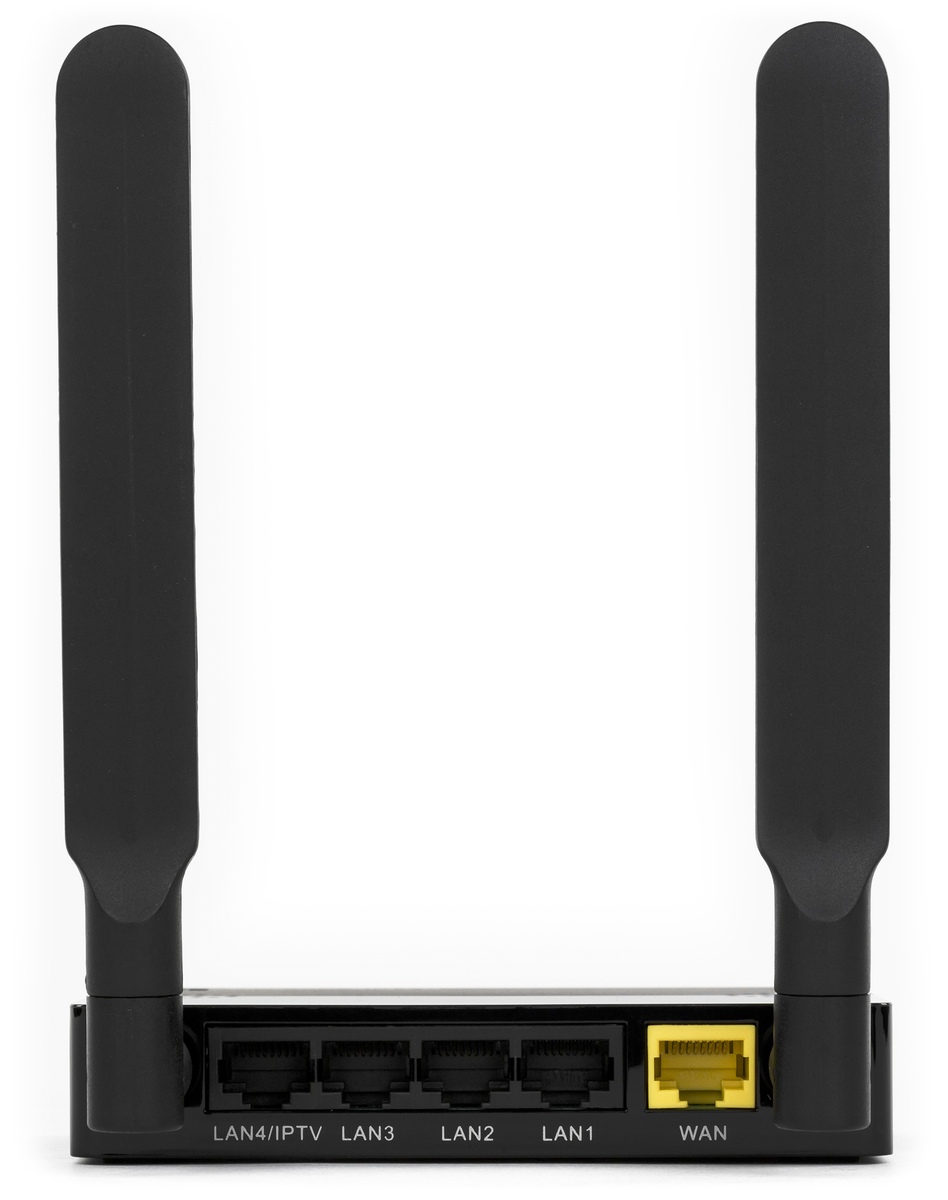

Учитывая небольшой вес модели, существенного влияния на устойчивость они не оказывают. Штатной возможности крепления на стену в этой модели нет. На задней панели мы видим только два стандартных разъема для антенн и набор проводных портов — один WAN и четыре LAN.

В целом корпус получился неплохим. Размещение кнопки режимов на передней панели явно более удобно, чем сзади. Вот только хорошо бы добавить и кнопку WPS. Нарекание вызывает только использование глянца и отсутствие настенного крепления. Впрочем, учитывая небольшой размер и вес устройства, придумать что-нибудь будет несложно.

Аппаратная конфигурация

Решение использует платформу Realtek. Основной процессор устройства — RTL8881, в нем находится также радиоблок на 5 ГГц с поддержкой 802.11a/n/ac с максимальной скоростью подключения 433 Мбит/с. Объем оперативной памяти составляет 64 МБ, для прошивки установлен флэш на 4 МБ. Работа точки доступа в диапазоне 2,4 ГГц обеспечивается отдельной микросхемой RTL8192, она реализует протоколы 802.11b/g/n с максимальной скоростью соединения 300 Мбит/с. Сетевой коммутатор для проводных портов со скоростями 100 Мбит/с, по всей видимости, находится в основной SoC.

Устройство тестировалось с прошивкой версии 2.5.16.

Настройка и возможности

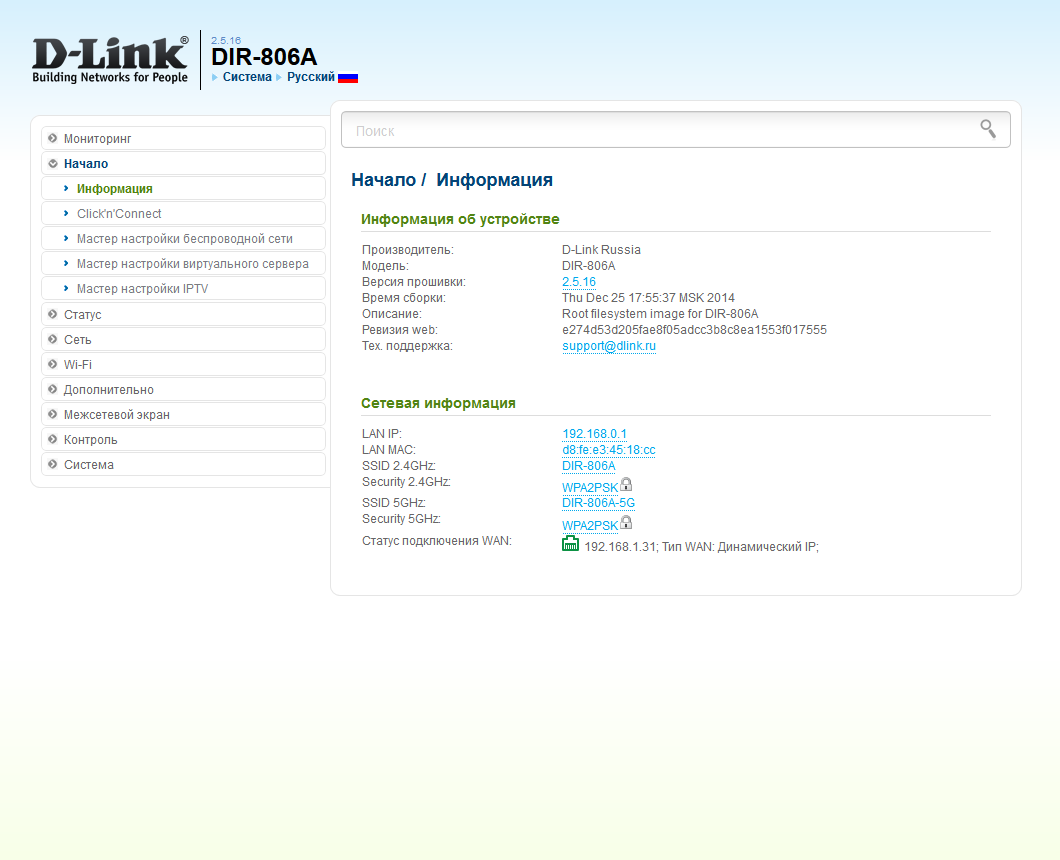

Настройка роутера традиционно осуществляется через веб-интерфейс. В последней версии прошивки рассматриваемой модели производитель реализовал новую его версию, названную «Air». Предусмотрены переводы на несколько языков, включая русский. Некоторые из пунктов настроек имеют ссылки страницы сайта поддержки с описанием данных функций. Есть возможность включения удаленного доступа к настройкам через интернет. Кроме замены номера порта, можно ограничить доступ по IP-адресу.

Дизайн вполне традиционный, с деревом меню в левой части страницы. В шапке есть раскрывающийся список для быстрого доступа к наиболее востребованным страницам, выбор языка и строка встроенной системы поиска. При первоначальном открытии интерфейса предлагается изменить пароль администратора. А вот беспроводные сети с заводскими настройками работают с простым цифровым не индивидуальным паролем.

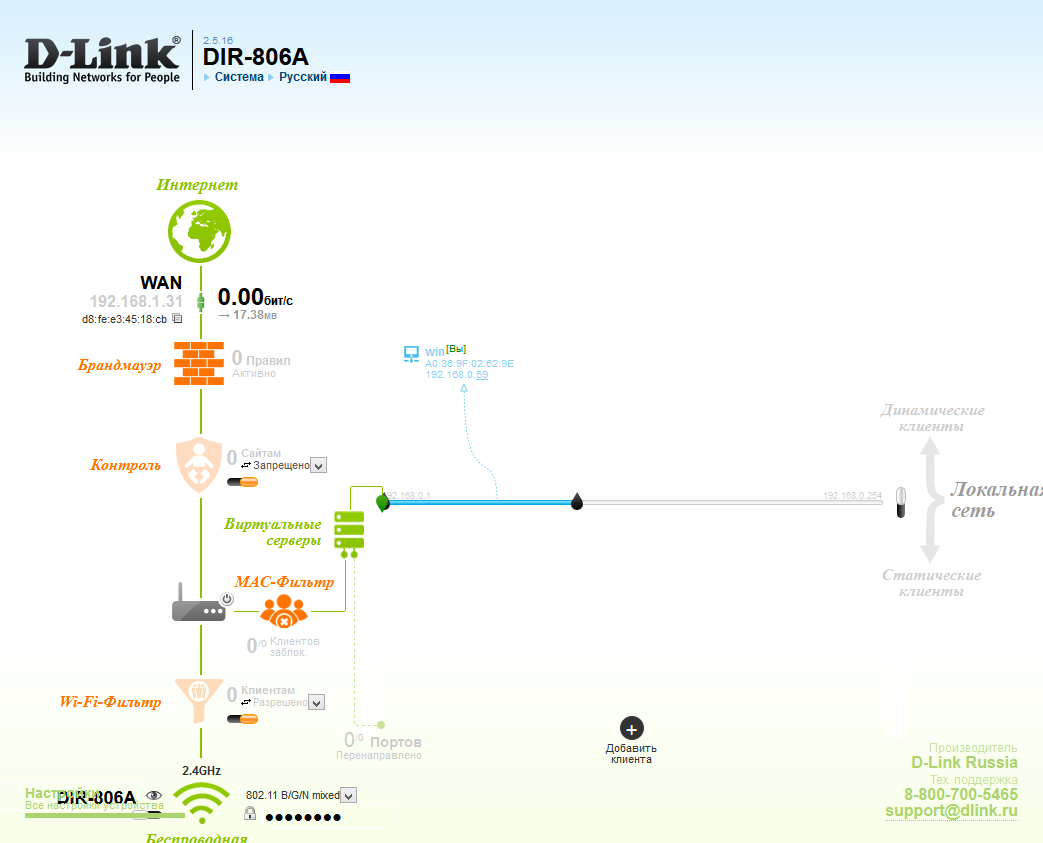

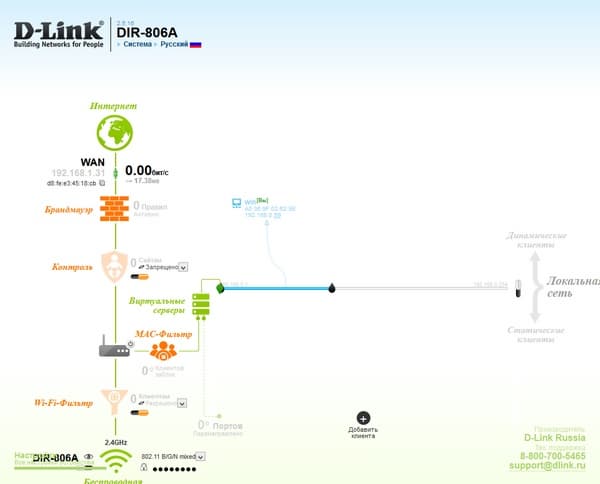

Необычно выглядит страница «Мониторинг» — здесь в графическом виде представлена схема вашей сети, включая не только подключение к интернету и клиентов, но и межсетевой экран и фильтры. Многие элементы схемы являются ссылками, открывающими всплывающие окна с соответствующими настройками. К сожалению, есть некоторые ошибки в реализации, в частности не все графические элементы работали так, как ожидалось. По информации производителя, эти недочеты будут исправлены в следующей версии прошивки.

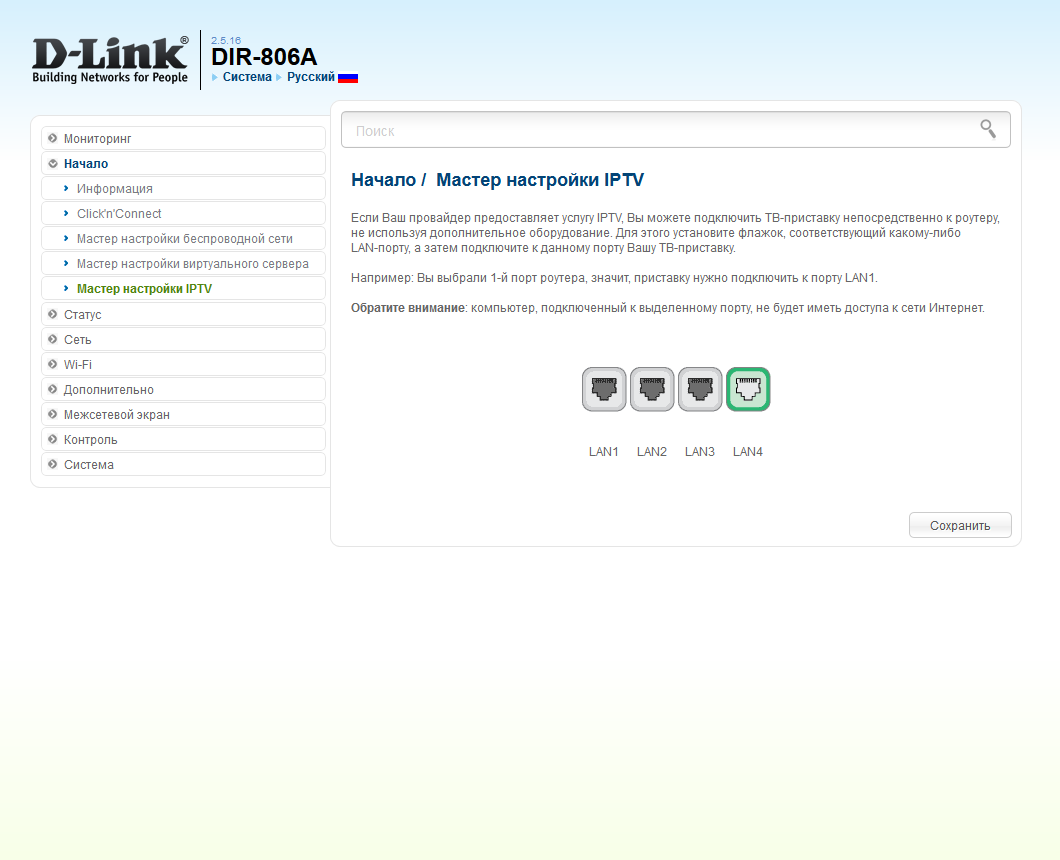

Для упрощения настройки основных параметров, предусмотрены встроенные помощники. В частности, они позволяют настроить подключение к интернету, беспроводные точки доступа, IPTV и трансляцию портов.

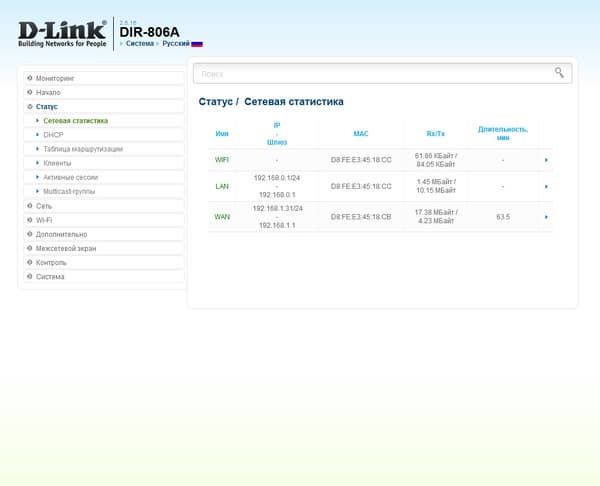

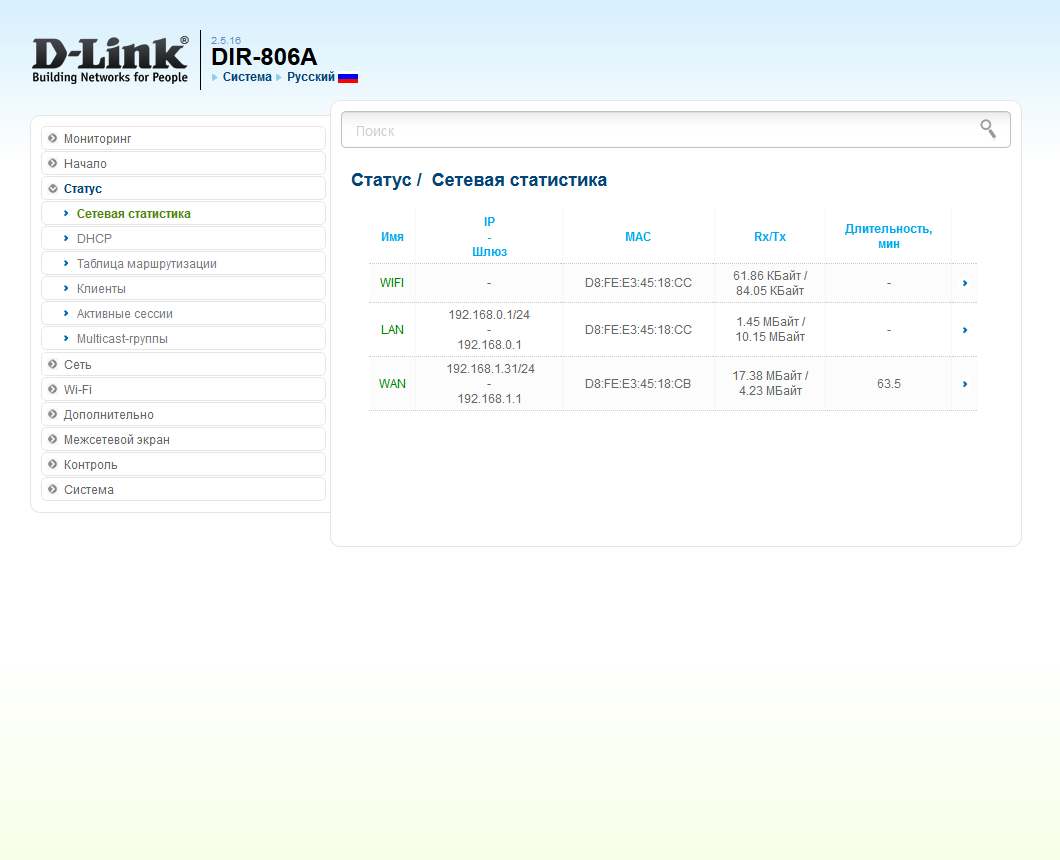

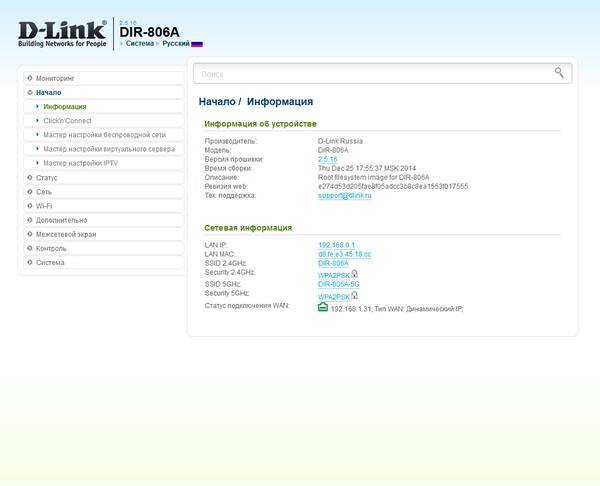

Устройство имеет расширенные возможности контроля текущего режима работы. Кроме общей информации о роутере, включая модель, версию прошивки и статус интерфейсов, есть страницы со статистикой трафика по интерфейсам LAN и WAN, просмотр таблиц DHCP и маршрутизации, список групп мультикаст, статус беспроводных клиентов.

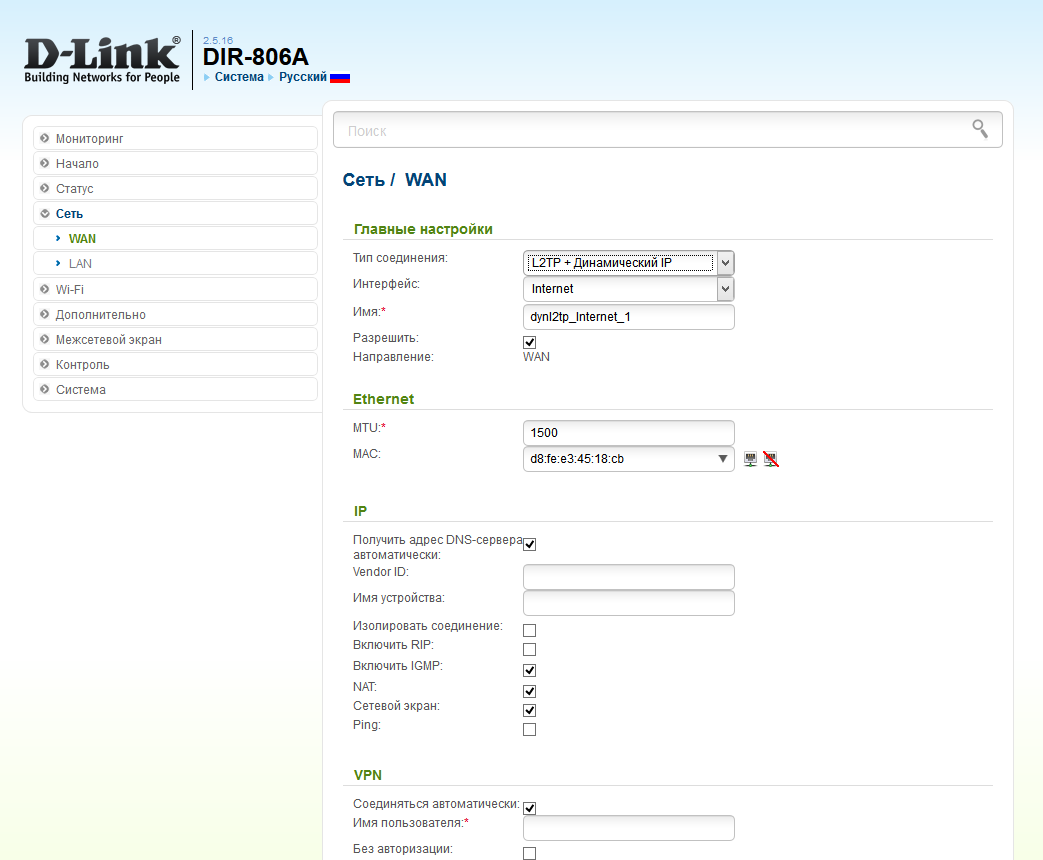

Роутер поддерживает подключение к интернету по IPoE, PPPoE, PPTP и L2TP. При работе через сервер доступа сохраняется возможность доступа к сети провайдера. Кроме возможности смены MAC-адреса и MTU, предусмотрено множество настроек VPN-клиентов, включая режим подключения и шифрование.

Роутер имеет встроенный клиент DDNS, поддерживающий три сервиса, включая фирменный dlinkddns.com. Есть возможность добавления пользовательских записей в таблицу маршрутизации.

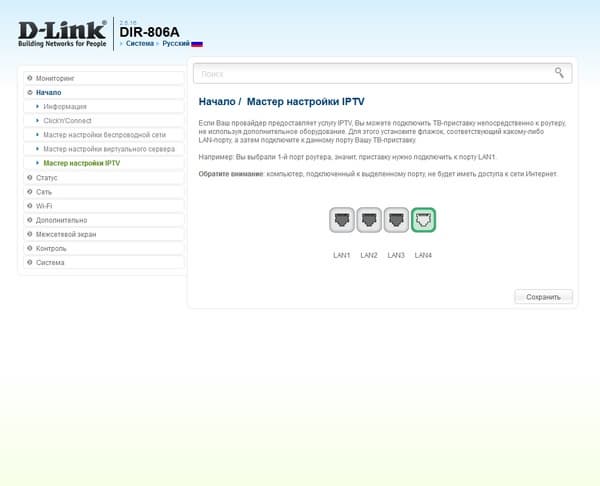

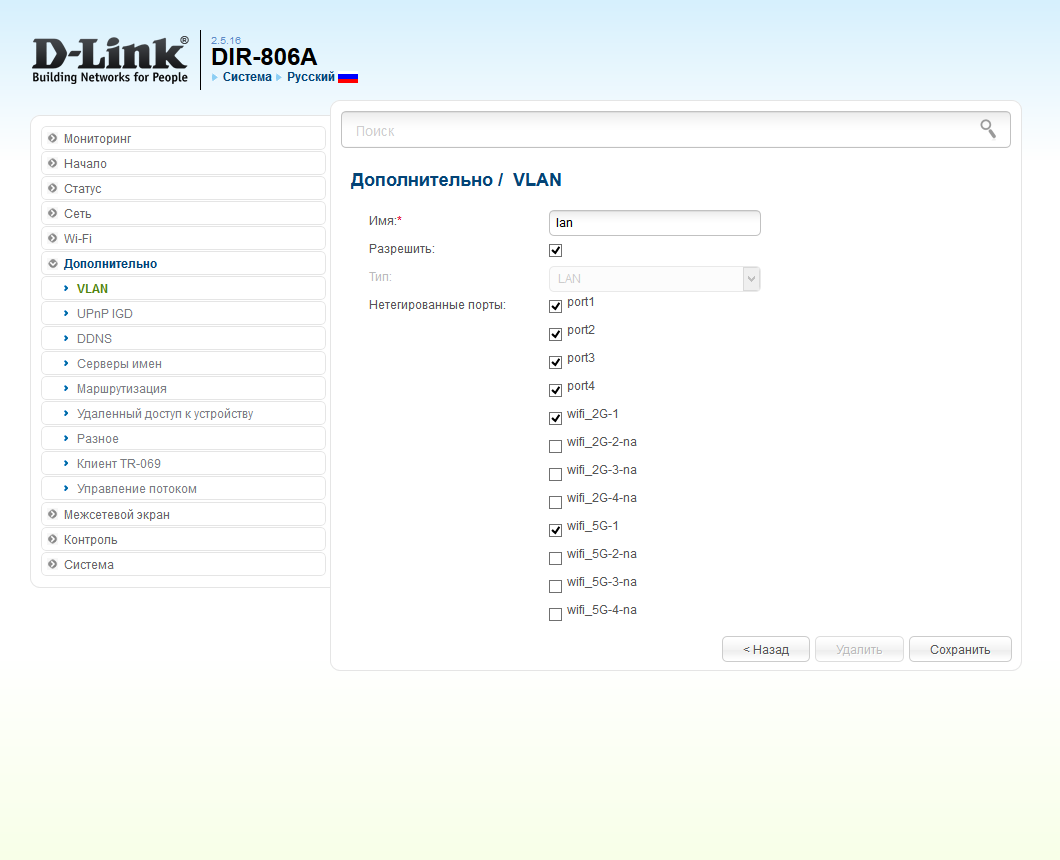

Работа с сервисами IPTV обеспечивается поддержкой протокола IGMP, настройкой VLAN или выделением порта для приставки.

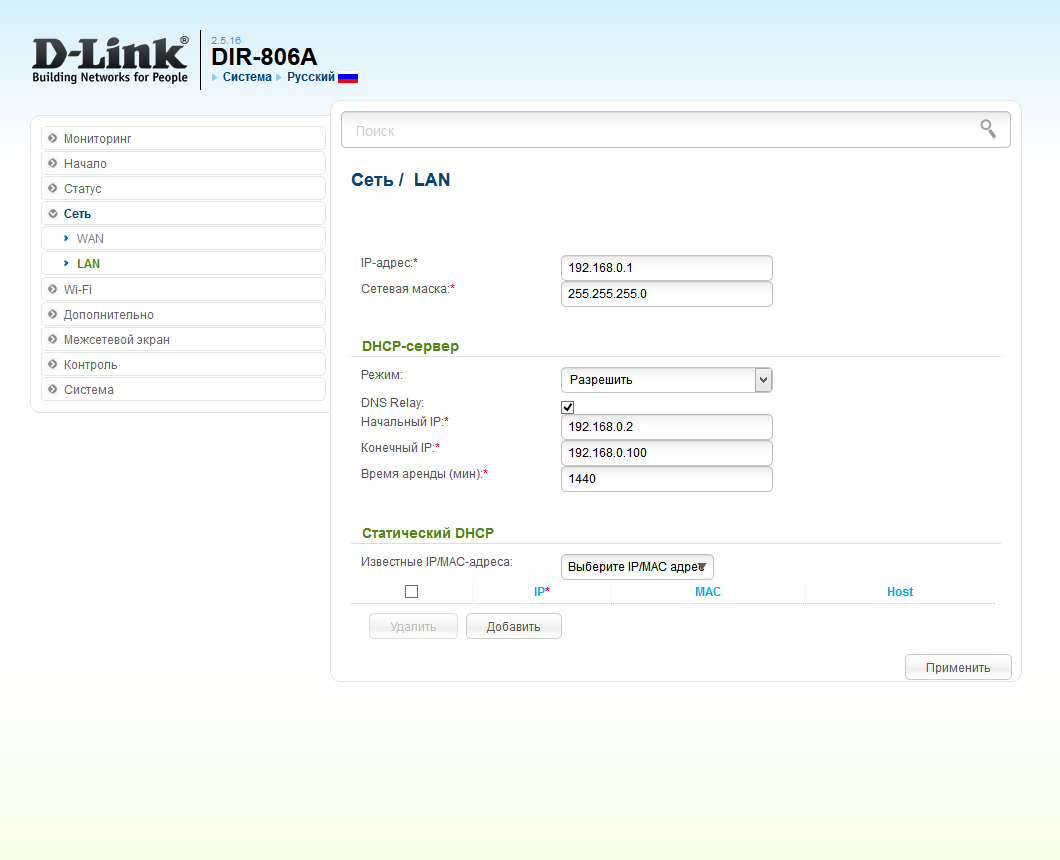

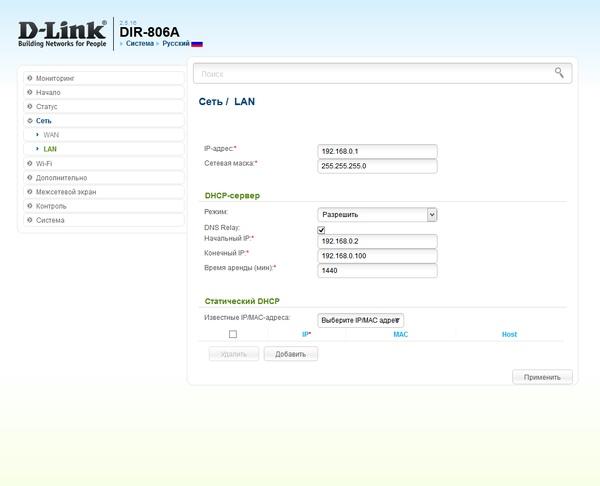

Настройки локального сегмента сети включают в себя выбор адреса роутера, диапазона для сервера DHCP и фиксированных назначений IP-адресов клиентам.

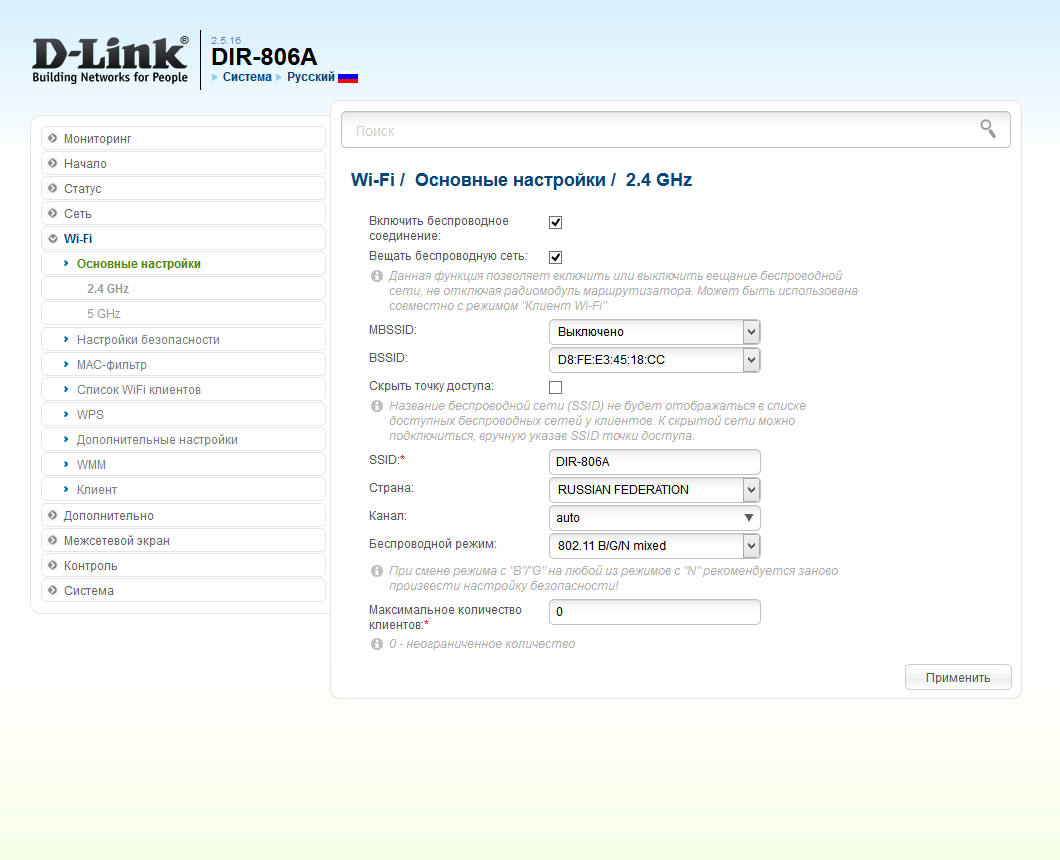

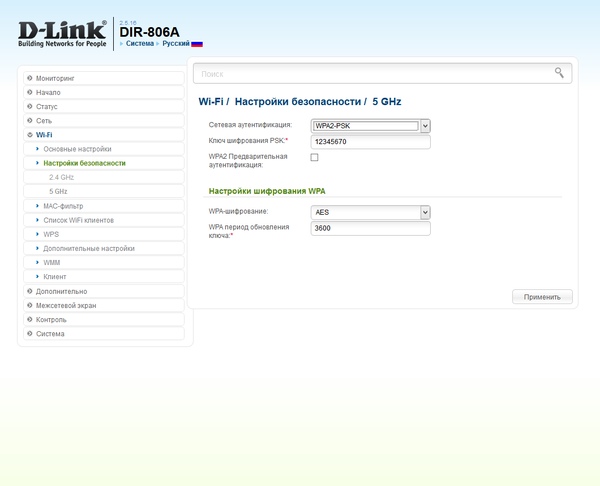

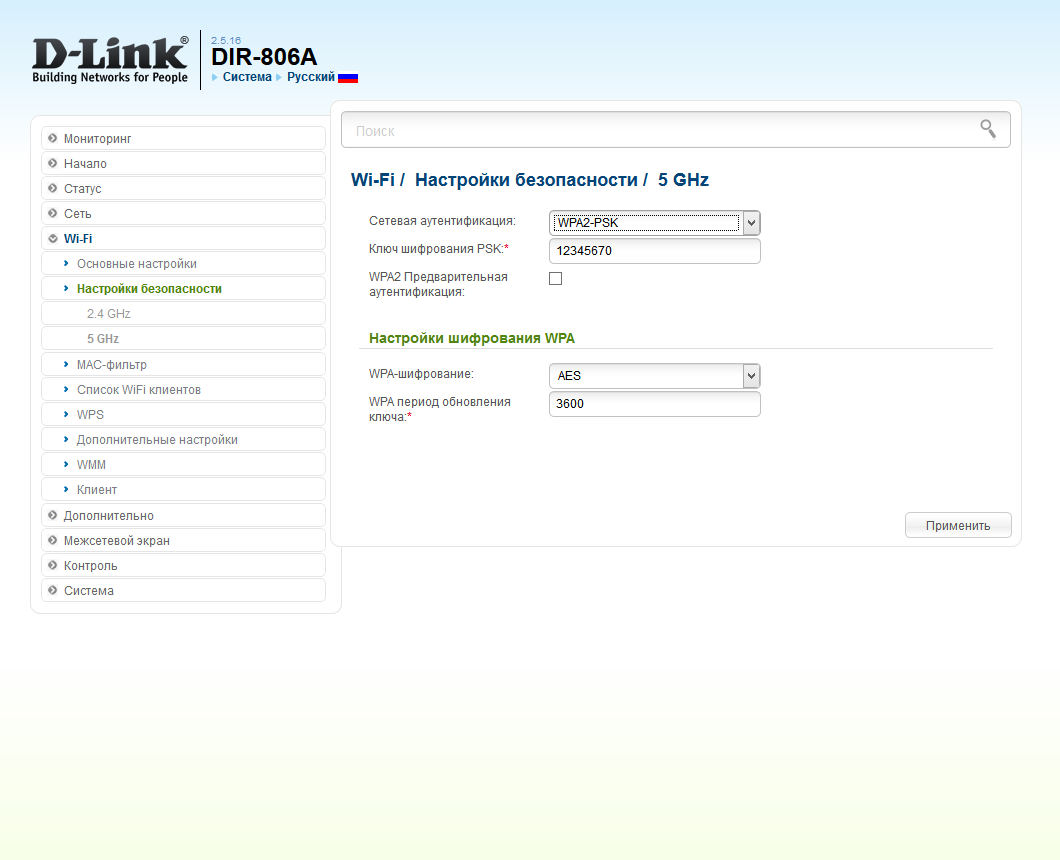

Большинство настроек беспроводных точек доступа дублируются для диапазонов 2,4 и 5 ГГц. Набор основных параметров вполне привычный: имя сети, регион, режим, номер и ширина канала, защита. Интересно реализован выбор номера канала для диапазона 2,4 ГГц — роутер показывает текущую их загруженность в графическом виде. Для диапазона 5 ГГц поддерживаются номера каналов с 36 по 64.

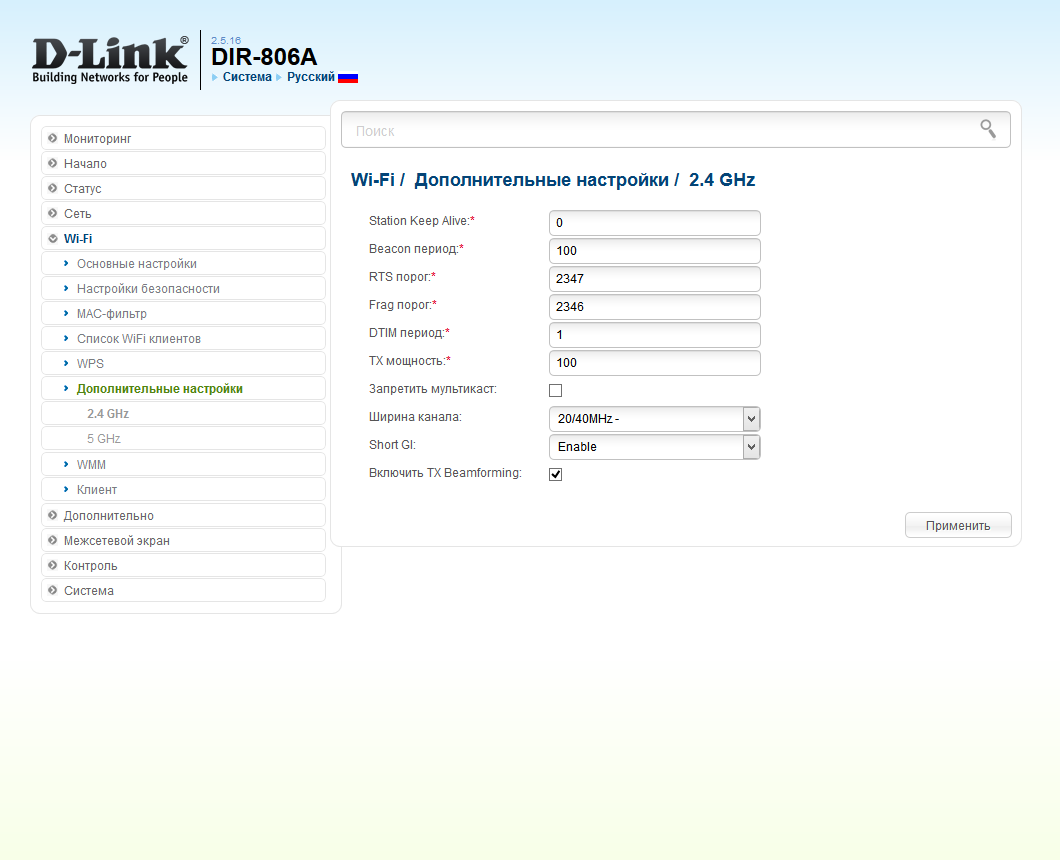

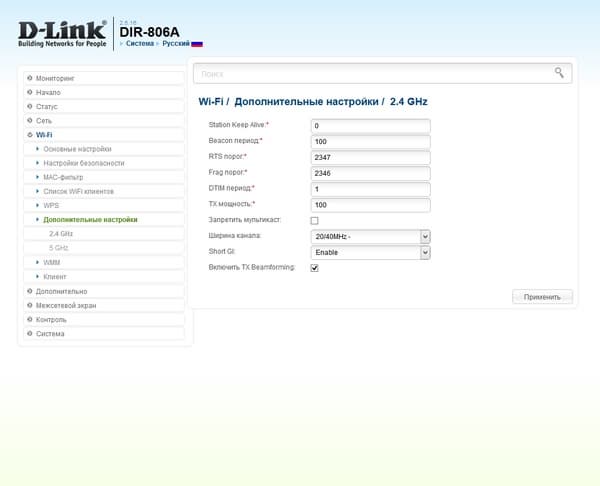

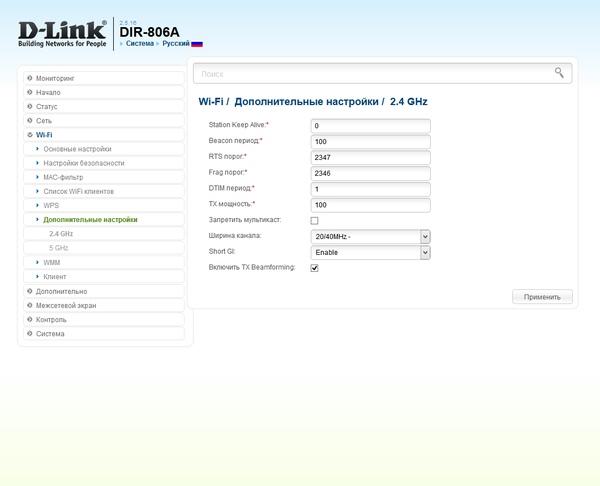

Есть общий фильтр MAC-адресов, можно поставить ограничение на число одновременно обслуживаемых беспроводных клиентов, отрегулировать мощность передатчиков, включить WMM и WPS. Также присутствует возможность создания нескольких дополнительных виртуальных беспроводных сетей с отличающимися именами, но как для них установить режим защиты, найти не удалось.

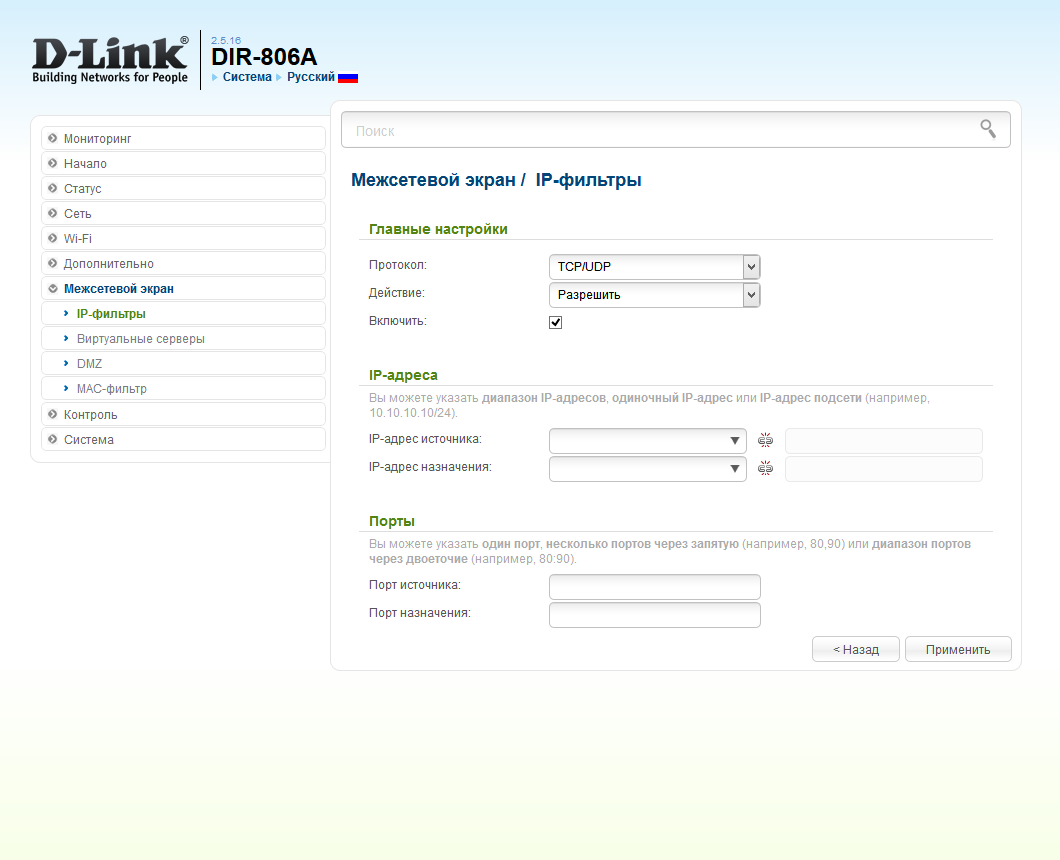

Ограничить доступ клиентов к интернету можно через фильтр MAC-адресов. Также есть возможность установки пользовательских правил IP-фильтров с участием адресов, номеров портов и протокола.

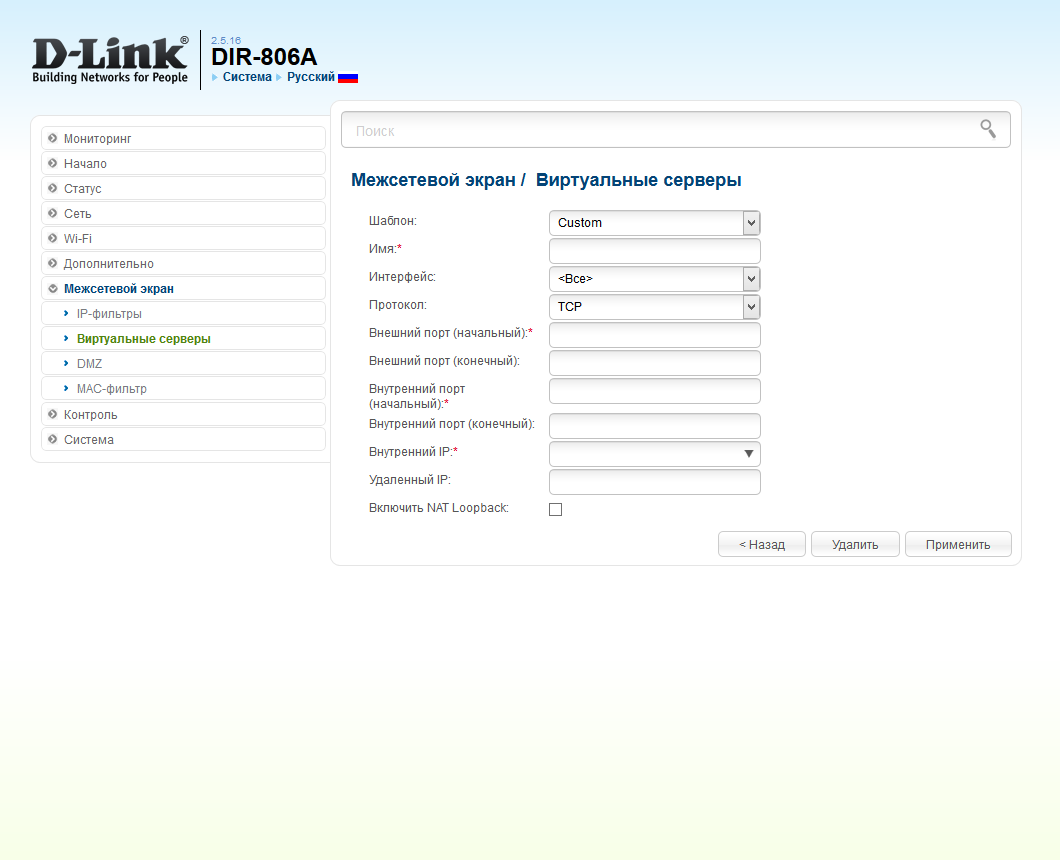

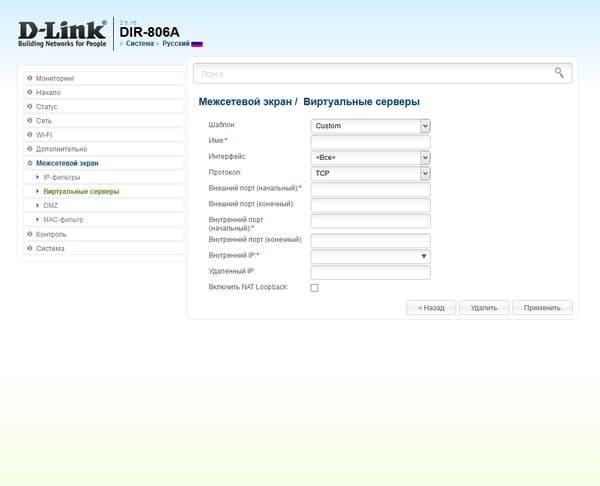

Удаленный доступ к сервисам локальной сети обеспечивается благодаря реализации UPnP, DMZ и правил трансляции портов. В последних можно использовать как одиночные номера, так и диапазоны. Кроме того, внешние и внутренние номера портов могут отличаться.

Роутер имеет встроенный фильтр URL-адресов, работающий с протоколом http. При блокировке сайта никаких информационных сообщений пользователю при попытке доступа к нему не выводится.

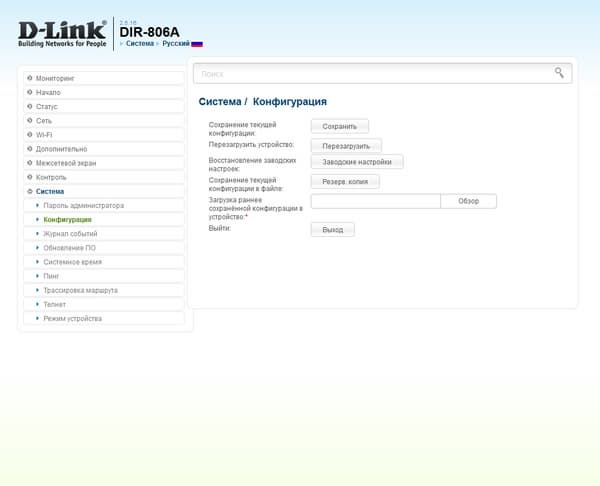

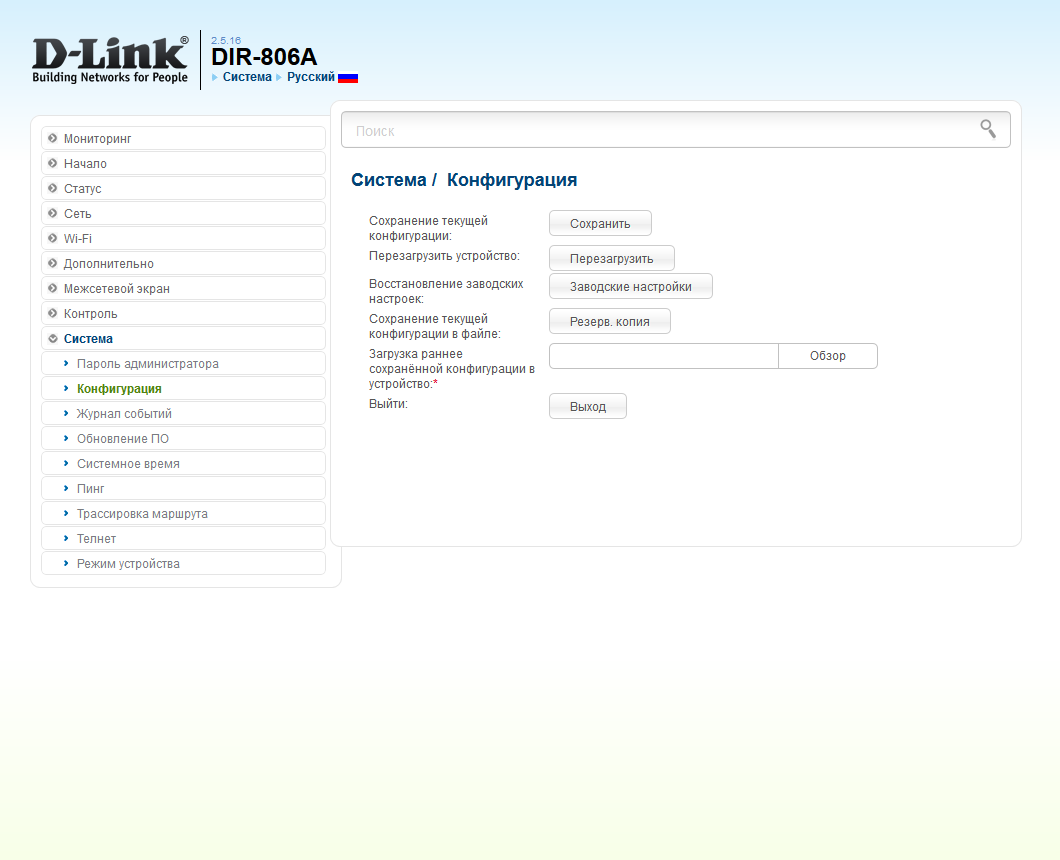

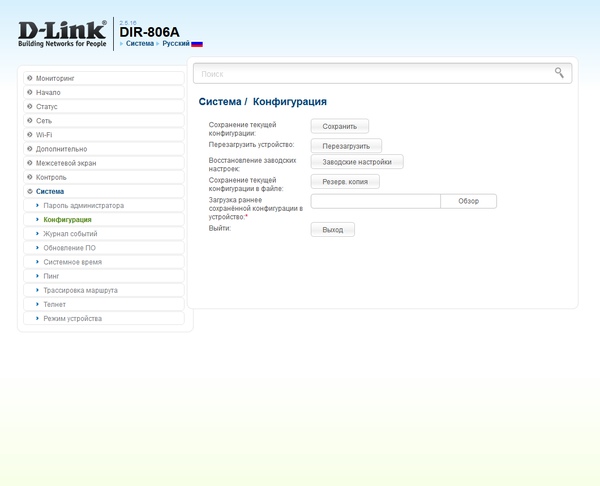

В набор системных функций входят стандартные страницы по обновлению прошивки (в том числе и через интернет с сервера производителя), работа с конфигурацией, изменение пароля администратора, установка времени (в ручном режиме или с синхронизацией по NTP). Отметим наличие кнопки перезагрузки роутера. Дополнительно здесь присутствуют диагностические утилиты ping и traceroute. Есть возможность включения доступа к консоли роутера по telnet, хотя при отсутствии портов USB это вряд ли пригодится.

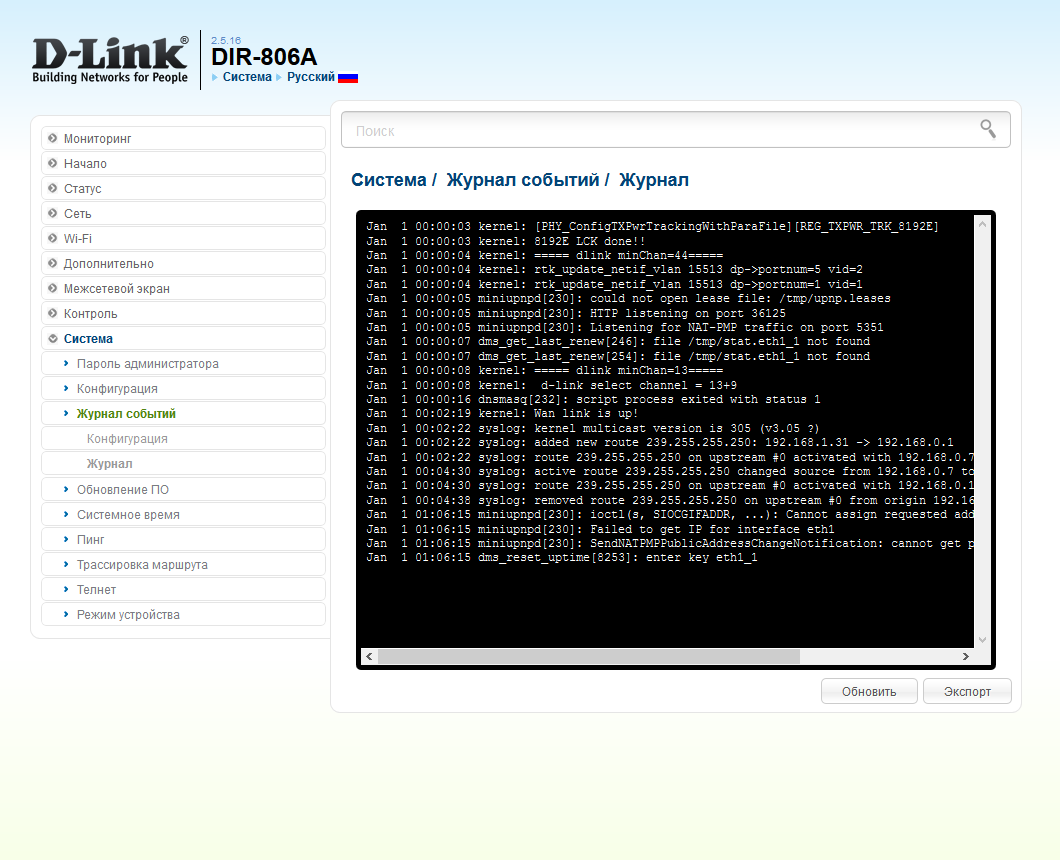

Системный журнал позволяет выбрать уровень записываемых сообщений, но удобным в использовании его назвать нельзя. Предусмотрена отправка событий на внешний сервер syslog.

Заметим, что кроме работы в режиме роутера, устройство можно использовать как точку доступа или беспроводной клиент.

Производительность

Подключение к «Домашний Билайн» по протоколу L2TP прошло без проблем. Скорость работы соответствовала используемому тарифному плану. Запуска клиента p2p подтвердил, что устройство способно справиться и с такой нагрузкой на максимальной скорости. Заметим, что одновременно можно было и просматривать трансляции IPTV через мультикаст по кабелю. А вот попытка использовать для последней задачи Wi-Fi оказалась менее успешной — соединение в таком режиме было очень нестабильно.

Более полно возможности роутера во всех режимах подключения мы проверили на нашем стандартном стенде. Результаты теста скорости маршрутизации представлены на следующем графике.

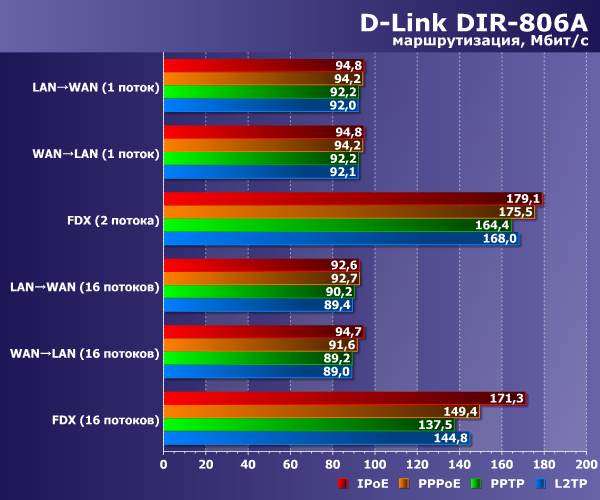

Производительность маршрутизации D-Link DIR-806A

Как мы видим, независимо от типа подключения, скорость работы устройства близка к максимально возможной для данной платформы и составляет 90-95 Мбит/с. Ранее в тестах мы уже встречались с тем, что платформа Realtek показывает очень неплохие результаты в массовом сегменте.

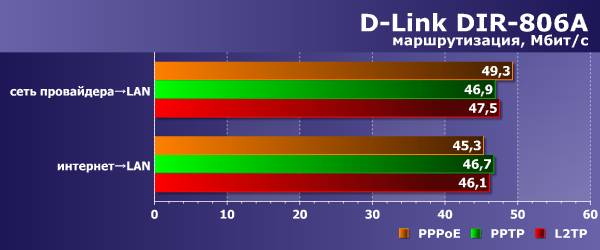

Второй график показывает эффективность технологии двойного доступа в режимах работы через сервер доступа.

Производительность маршрутизации D-Link DIR-806A

К этой конфигурации также нет никаких замечаний с точки зрения производительности.

Проверка беспроводных точек доступа осуществлялась совместно с адаптером Asus PCE-AC68, поддерживающим в диапазоне 2,4 ГГц подключение к сетям 802.11b/g/n со скоростью подключения до 600 Мбит/с и в диапазоне 5 ГГц 802.11a/n/ac со скоростью до 1300 Мбит/с. Роутер настраивался на максимальную производительность с WPA2 и шириной канала 40 и 80 МГц для 2,4 и 5 ГГц соответственно. Проверка проводилась на четырех метрах прямой видимости, на четырех метрах через одну стену и восьми метрах через две стены. Последний тест проводился только на 5 ГГц, поскольку при этом месте установки клиента в диапазоне 2,4 ГГц не удалось найти относительно свободные каналы (общее число сетей, которые «видел» в данном случае клиент превышало пять десятков). При анализе результатов стоит учитывать наличие у роутера проводных портов только со скоростью 100 Мбит/с.

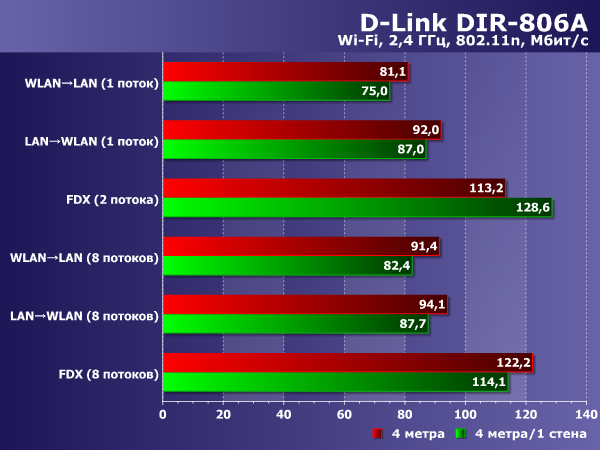

Производительность Wi-Fi 2,4 ГГц D-Link DIR-806A

При скорости соединения 300 Мбит/с (максимум, что можно получить на двух антеннах в диапазоне 2,4 ГГц) реальная производительность ограничивается проводными портами устройства и составляет 75-95 Мбит/с. Заметим, что добавление препятствия в виде одной стены мало влияет на результат.

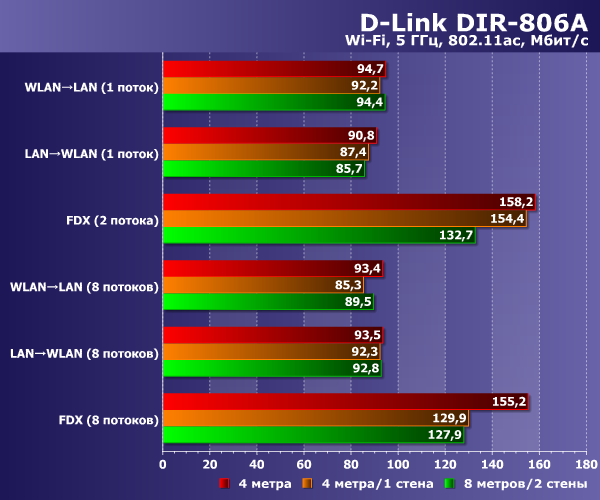

Производительность Wi-Fi 5 ГГц D-Link DIR-806A

В диапазоне 5 ГГц с 802.11ac ситуация аналогична. Скорость практически достигает 100 Мбит/с. В данном случае установка гигабитных портов могла бы существенно улучшить показатели, но это был бы уже совсем другой роутер с точки зрения позиционирования и ценовой категории.

Дополнительно мы провели тест с двухдиапазонным адаптером TP-Link TL-WDN4800 (802.11n, 2,4 и 5 ГГц, до 450 Мбит/с) в первой точке (четыре метра прямой видимости).

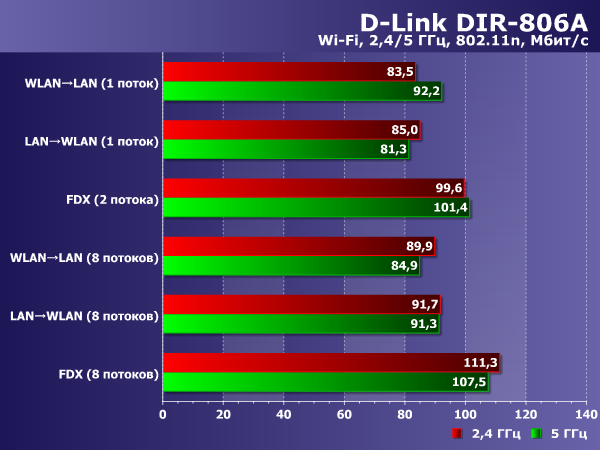

Производительность Wi-Fi D-Link DIR-806A

Можно было бы ожидать, что в диапазоне 5 ГГц из-за меньшей скорости соединения, которая в данном случае составляет только 150 Мбит/с, его производительность будет заметно ниже. Однако на самом деле этот момент сказался только в сценариях одновременного обмена данными в двух направлениях, которые относительно редко встречаются на практике.

Выводы

Роутер D-Link DIR-806A является сегодня одним из наиболее доступных решений с поддержкой 802.11ac. Конечно, надо понимать, что в данном случае используется наиболее простая реализация этого стандарта беспроводной связи — с одной антенной и максимальной скоростью подключения 433 Мбит/с. Однако и она может быть вполне востребована в определенных ситуациях, наиболее распространенной из которых является наличие многочисленных соседских беспроводных сетей в диапазоне 2,4 ГГц. Кроме того, такой вариант получился относительно недорогим благодаря использованию платформы с поддержкой проводных портов только со скоростью 100 Мбит/с.

Устройство будет интересно пользователям современных мобильных устройств со встроенным двухдиапазонным беспроводным модулем и позволит комфортно пользоваться Wi-Fi в том числе и при просмотре видео высокого разрешения. Стоит заметить, что сегодня смартфоны часто не поддерживают работу в диапазоне 2,4 ГГц с широким каналом, и для них переход на 802.11ac будет еще более заметен.

Что касается встроенного программного обеспечения, то данная модель имеет традиционный набор возможностей и функций, включая поддержку распространенных на нашем рынке вариантов подключения к интернету, IPTV и VLAN. Веб-интерфейс настройки показался не самым отзывчивым. По скорости работы маршрутизации и беспроводного доступа к модели нет никаких замечаний. Кроме того, устройство отличается компактным корпусом и разъемом Micro-USB для подключения блока питания.
