Оборудование LevelOne PLI-2020 для организации сети через электропроводку


В данном обзоре мы рассмотрим очередной набор оборудования, позволяющего использовать обычную электропроводку в качестве среды передачи Ethernet.

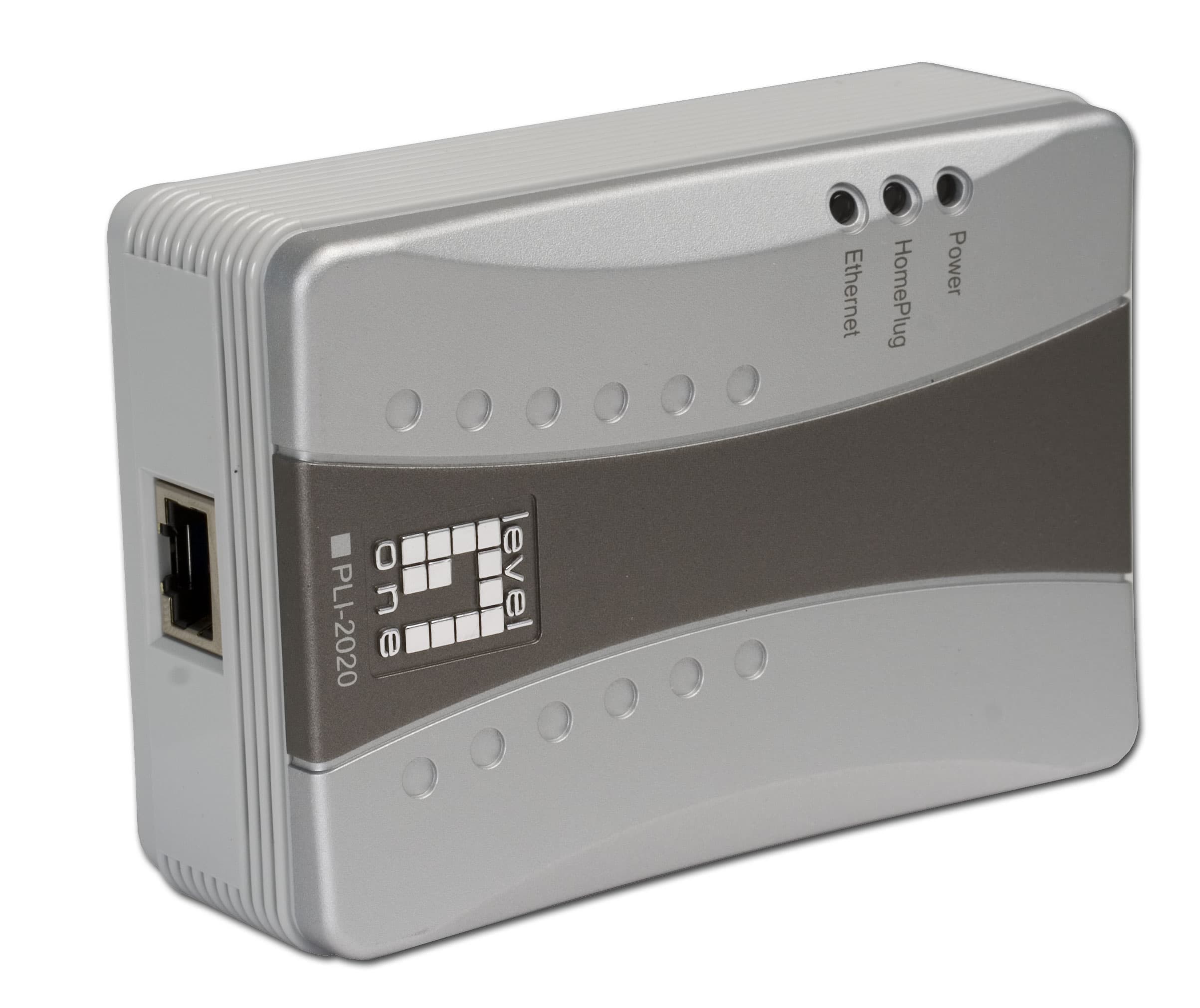

Набор оборудования LevelOne PLI-2020

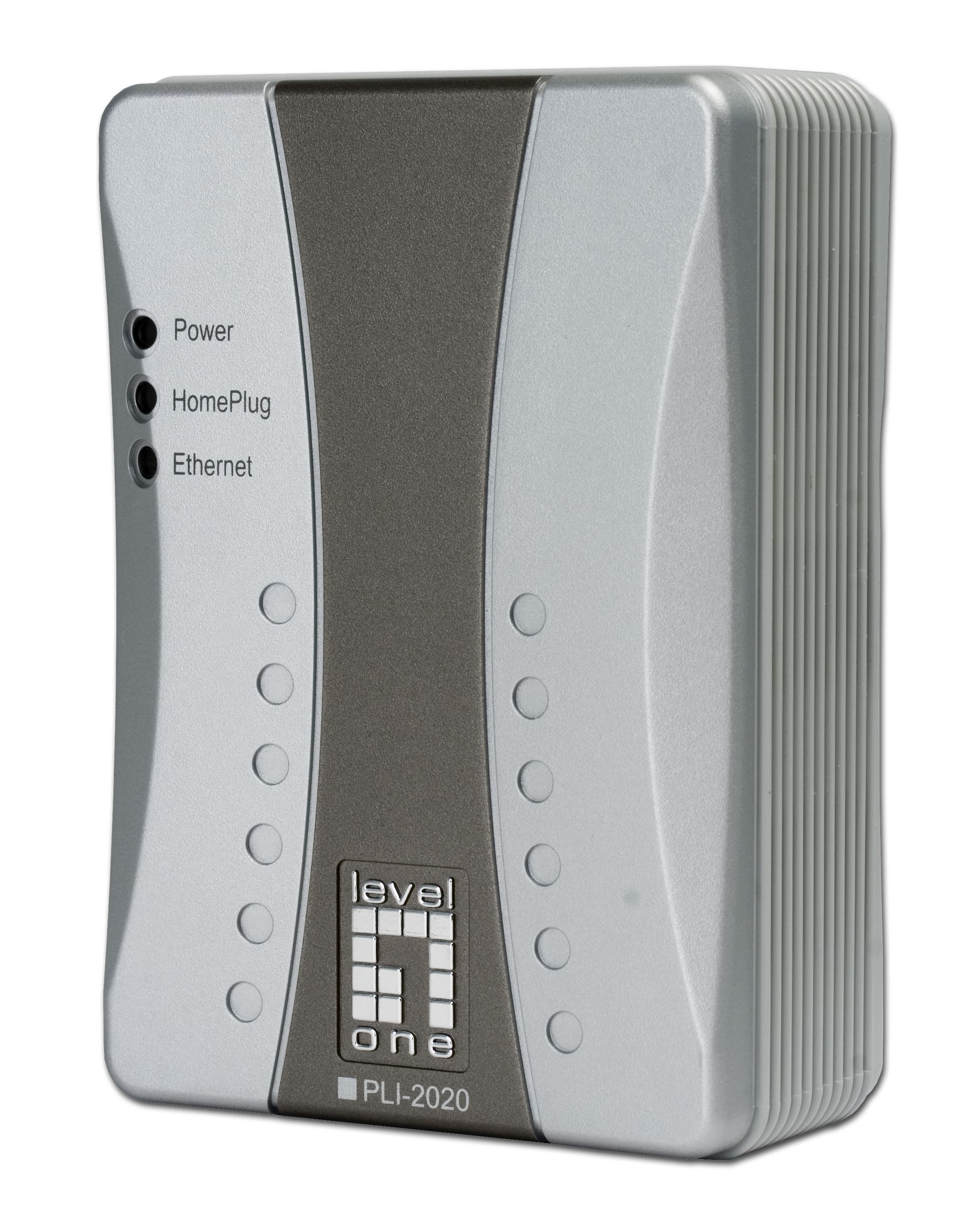

На устройстве расположены:

  • Индикатор питания
  • Индикатор связи/активности Ethernet соединения
  • Индикатор состояния/активности сети через электропроводку

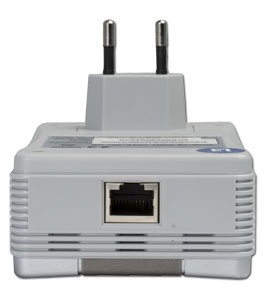

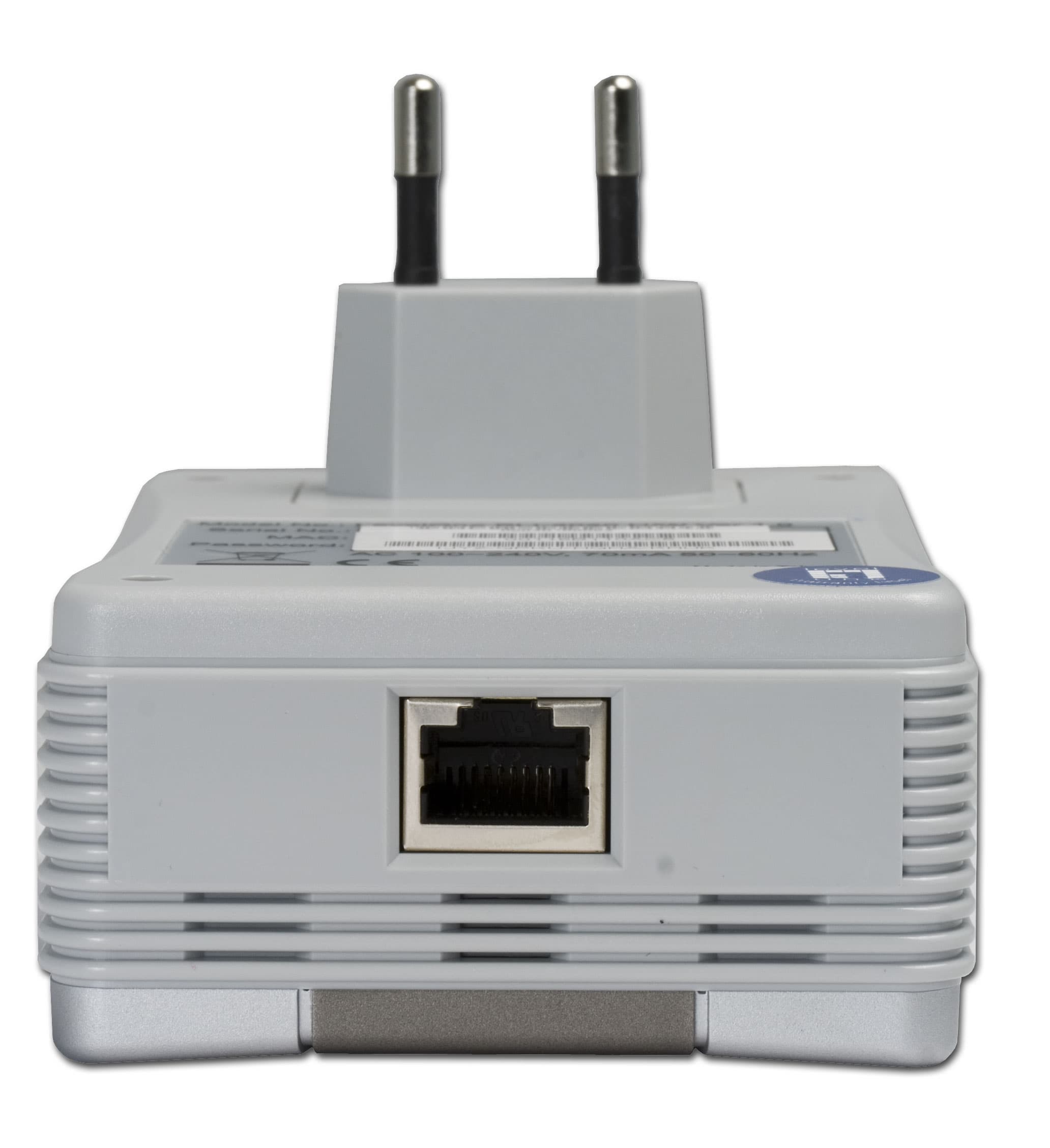

  • Ethernet-порт 10/100 с автоопределением полярности (MDI/MDI-X)

Спецификация:

  • Питание: 100–240 В
  • Номинальный ток: 0,07 А
  • Скорость передачи: 85 Мбит/с
  • Модуляция: OFDM
  • Безопасность: DES-шифрование (56 бит)
  • Габаритные размеры: 103 × 71,5 × 38 мм

Комплект поставки:

  • Устройство LevelOne PLI-2020
  • Патчкорд длиной около 2-х метров
  • CD с инструкцией по установке и программным обеспечением (под Windows)
  • Инструкция по установке и настройке на 8-ми языках (включая русский)

Что касается внутреннего содержания устройства - устройство отказалось "вскрываться" при использовании стандартного инструмента. Возникло ощущение, что была использована система, которая позволяет собрать устройство, но не позволяет его потом разобрать.

Данное оборудования соответствует стандартам HomePlug 1.0 и HomePlug 1.0 Turbo (homeplug.org) и, следовательно, должно быть совместимо с оборудованием других производителей, использующим данные стандарты. Список совместимого зарегистрированного оборудования приводится на сайте http://homeplug.org (однако рассматриваемого оборудования почему-то нет в данном списке). Так как подобное оборудование попадает на тестирование достаточно редко, провести "тест на совместимость" в пределах нашей тестовой лаборатории не представляется возможным.

Судя по спецификации, для передачи сигнала через электросеть используется модуляция по технологии OFDM — данный тип модуляции сигнала также используется в беспроводных сетях. При использовании данного оборудования, наша электропроводка превращается в виртуальный концентратор — вся полоса пропускания (85 Мбит/с) делится между клиентами. Следует также учитывать, что как и в беспроводных сетях реальная скорость передачи трафика будет далека от данного значения.

Использование данного оборудования не требует каких-либо драйверов и другого программного обеспечения, но для его настройки придется использовать утилиту настройки (разовая процедура), которая выпускается только под ОС семейства Windows. Информация передается через электропроводку в зашифрованном виде — используется 56-битное DES-шифрование. При настройке согласовываются параметры безопасности на различных устройствах таким образом, чтобы сторонние HomePlug устройства (при их наличии) не имели доступа к нашей сети.

Настройка оборудования

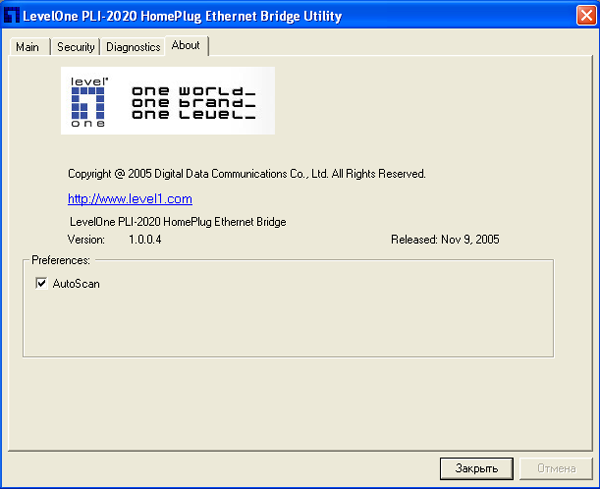

На CD-диске в комплекте с устройством помимо документации поставляется Windows-утилита настройки HomePlug адаптеров.

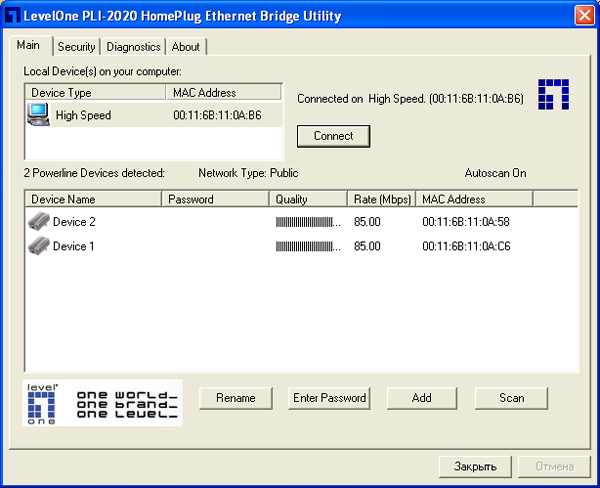

Здесь отображаются текущие устройства, обнаруженные в нашей HomePlug-сети. В верхнем окошке отображается устройство непосредственное подключенное к данному компьютеру. В нижнем — устройства доступные по электропроводке — здесь отображаются только те устройства, с которыми у нас настроена связь. Если связь не настроена, то такое устройство нужно добавить (кнопка Add) к нашей сети. Для добавления устройства необходимо знать пароль данного устройства, который напечатан на наклейке снизу устройства. Кнопка "Enter Password" используется в том случае, если устройства уже объединены в одну сеть, но при этом пароль еще не вводился — это может произойти если сеть настраивалась с одного компьютера, а потом потребовалось внести изменения в настройки с другого компьютера.

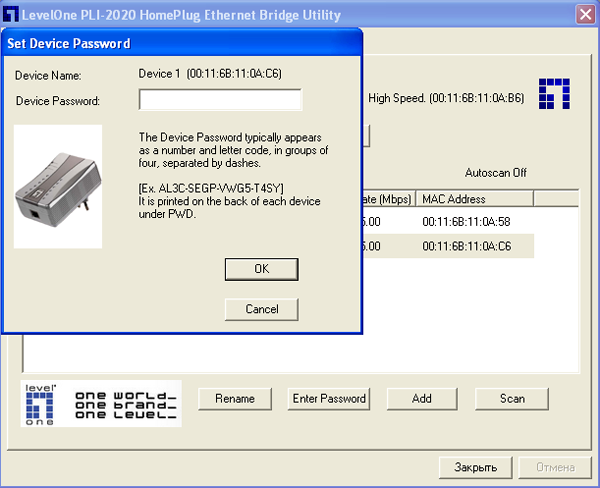

Без пароля устройства можно настроить только то устройство, которое непосредственно подключено к компьютеру. Для настройки остальных устройств подключенных через электросеть потребуется сначала ввести пароль (для каждого из устройств), расположенной на нижней стороне HomePlug адаптера.

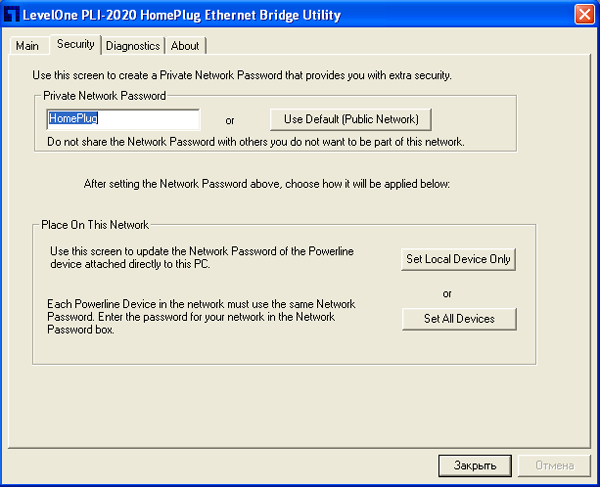

После этого можно произвести настройку ключа шифрования (по умолчанию используется ключ "HomePlug" без кавычек). Задать ключ шифрования можно либо только для локального устройства (непосредственно подключенного к компьютеру) либо сразу для всех устройств из списка.

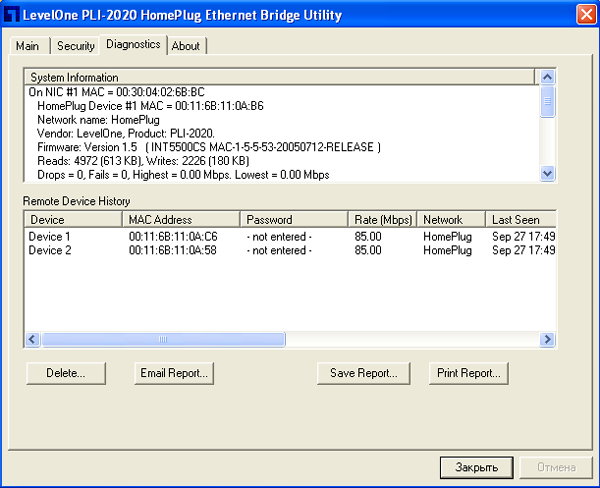

Здесь отображается статистика сетевых HomePlug-адаптеров.

Как видим, настройка рассматриваемого оборудования не вызывает никаких затруднений, самая сложная процедура — ввод паролей устройства. После настройки зависимость от используемой ОС полностью пропадает, никаких других манипуляций для работы оборудования не требуется — наш "виртуальный концентратор" готов к использованию и работает.

Тестирование производительности

Тестирование производительности происходило в несколько этапов. Сначала были проведены тесты производительности 2-х и 3-х подключенных в соседние розетки адаптеров. После этого мы использовали 2 HomePlug-адаптера подключая их через различные "сопротивления" (увеличение длины провода между устройствами, автоматические выключатели, сетевые фильтры).

Тестирование производительности между 2-мя подключенными рядом HomePlug-устройствами: Тестирование проводилось с помощью Chariot NetIQ. устройства были подключены в соседние розетки.

Максимальная скорость: 28,35 Мбит/с. Несмотря на то, что устройства абсолютно одинаковые, скорости трафика в различных направлениях существенно отличаются. Судя по всему, конфигурация силовой сети оказывает достаточно сильное влияние на пропускную способность.

Тестирование производительности между 3-мя подключенными рядом HomePlug-устройствами, 2 устройства гоняли трафик через 3-е: Тестирование проводилось с помощью Chariot NetIQ. устройства были подключены в соседние розетки.

Максимальная скорость: 29,77 Мбит/с. Снова видно, что скорости трафика различаются в зависимости от того, между какими устройствами идет трафик.

Тестирование производительности между 3-мя подключенными рядом HomePlug-устройствами, трафик гоняется по кругу (от 1-го ко 2-му, от 2-го к 3-му и от 3-го к 1-му): Тестирование проводилось с помощью Chariot NetIQ. устройства были подключены в соседние розетки.

Суммарная скорость: 27,14 Мбит/с. Снова видно, что скорость отличается в зависимости от того между какими устройствами идет трафик.

Тестирование производительности между 2-мя HomePlug-устройствами, подключенными через 15-20 метров электропроводки: Тестирование проводилось с помощью Chariot NetIQ. Устройства были включены в электросеть, состоящую как из медных так и алюминиевых участков. Общая длина электрической сети между подключенными устройствами составляла примерно 15–20 метров.

Максимальная скорость: 15,48 Мбит/с. В полудуплексном режиме скорости трафика отличаются почти в 2 раза.

Тестирование производительности между 2-мя HomePlug-устройствами, подключенными через 25-30 метров электропроводки: Тестирование проводилось с помощью Chariot NetIQ. Устройства были включены в электросеть, состоящую как из медных так и алюминиевых участков. Общая длина электрической сети между подключенными устройствами составляла примерно 25–30 метров.

Максимальная скорость: 13,82 Мбит/с. Как и в большинстве тестов, скорость трафика в различных направлениях существенно отличается.

Тестирование производительности между 2-мя HomePlug-устройствами, подключенными через 40-50 метров электропроводки: Тестирование проводилось с помощью Chariot NetIQ. Устройства были включены в электросеть, состоящую как из медных так и алюминиевых участков. Общая длина электрической сети между подключенными устройствами составляла примерно 40–50 метров.

Максимальная скорость: 14,48 Мбит/с. Скорости распределяются между потоками неравномерно. По сравнению с прошлым тестом, скорости трафика несколько выросли — здесь, скорее всего, оказывает влияние конфигурация электрической сети (сечения кабелей, их соединение, количество жил, материал [алюминий или медь] и т.п.).

Тестирование производительности между 2-мя HomePlug-устройствами, подключенными через 2 автоматических выключателя: Тестирование проводилось с помощью Chariot NetIQ. Устройства были включены в электросеть, состоящую только из медных участков. Общая длина электрической сети между подключенными устройствами составляла примерно 5–7 метров, фазовые провода каждой розетки проходят через автоматические выключатели и замыкаются на общей шине.

Максимальная скорость: 17,21 Мбит/с.

Тестирование производительности между 2-мя HomePlug-устройствами, подключенными через сетевой фильтр: Тестирование проводилось с помощью Chariot NetIQ. Одно устройство было включено в розетку сетевого фильтра, а второе — в тот же удлинитель, в который включен сам сетевой фильтр. Общая длина электрической сети между подключенными устройствами составляла примерно 4 метра, однако сетевой фильтр значительно уменьшает "паразитные" частотные сигналы. Посмотрим что из этого получится

Максимальная скорость: 0,194 Мбит/с — можно сказать, что устройство работает "на пределе". Немного увеличив длину электропроводки, мы теряем связь полностью. Как видно сетевой фильтр хорошо выполняет свои функции "убивая" сигнал HomePlug-устройств.

Доступность

Средняя розничная цена на рассматриваемое в статье оборудование в московской рознице на последний момент: Н/Д(0)

На момент написания данного обзора, рассматриваемое оборудование поставлялось по цене ~$65 за устройство, что достаточно немного для подобного рода устройств.

Выводы

Поработав с данным оборудованием, единственной проблемой, с которой пришлось столкнуться — размер устройства — подключение данных устройств в один удлинитель в соседние гнезда произвести не удастся (да и просто воткнуть любую другую вилку в соседнее гнездо удлинителя может оказаться проблематично). Других проблем эксплуатации не выявлено.

Что касается характеристик скорости — на работу устройства оказывает сильное влияние конфигурация самой электропроводки (тип кабеля, тип соединений кабелей, жильность, материал, сечение и др.). По этой причине скорости трафика в различных направлениях могут различаться в 2 и более раз.

Сетевые фильтры для подключения данных устройств лучше даже не использовать — используемые для передачи данных частоты будут отфильтрованы как "паразитные" помехи.

Вопрос совместимости данного оборудования с HomePlug-устройствами других производителей остается открытым — в нашей тестовой лаборатории проверить это на практике не было возможности.

Плюсы:

  • Простота установки
  • Простота настройки
  • Невысокая стоимость
  • Легкость устройства (малый вес)

Минусы:

  • На сайте стандарта HomePlug (именно на данном стандарте базируется рассмотренное оборудование), данное устройство не включено в список сертифицированных продуктов, поэтому о его совместимости с другими HomePlug-устройствами мы ничего сказать не можем



Оборудование предоставлено компанией СВЕГА Компьютер
