Высокопроизводительный двухдиапазонный
беспроводной роутер D-Link DIR-890L с поддержкой 802.11ac


Магия чисел продолжает оставаться одним из наиболее эффективных способов привлечения внимания производителей к своим продуктам. Для домашних беспроводных роутеров наиболее высоким значением сегодня является «3200», обозначающее возможность одновременной работы трех точек доступа — одной в диапазоне 2,4 ГГц с 802.11n со скоростями подключения до 600 Мбит/с и двух в диапазоне 5 ГГц с 802.11ac со скоростями подключения до 1300 Мбит/с. Благодаря непересекающимся блокам каналов на 5 ГГц, можно считать, что в этом производители не лукавят. Но вопросов остается достаточно и без этого уточнения. Во-первых, клиентов, которые способны обеспечить такие скорости, на рынке очень мало. Во-вторых, скорость подключения и реальная скорость передачи данных существенно отличаются. В-третьих, проводные порты устройства «всего лишь» гигабитные. Определенные ожидания связаны с технологией MU-MIMO, которая позволяет увеличить общую производительность беспроводной связи для нескольких клиентов, но пока работающих вариантов мы не встречали. Так что если вам требуется «самое-самое» решение, то сегодня это как раз класс «AC3200».

В этом материале мы рассмотрим занимающую верхнюю позицию в линейке модель D-Link. DIR-890L был анонсирован в начале этого года на CES 2015. Второе его название — AC3200 Ultra Wi-Fi Router. Также в серию вошли еще две модели, DIR-895L и DIR-885L, которые производитель относит к классам AC5300 и AC3100 соответственно. Кстати, для них заявлена поддержка MU-MIMO, так что будет интересно протестировать ее, когда устройства окажутся доступны.

DIR-890L основан на платформе Broadcom, которую мы уже встречали много раз в оборудовании с поддержкой стандарта 802.11ac. Он имеет гигабитные проводные сетевые порты, описанную выше конфигурацию радиоблоков, а также порты USB 2.0 и 3.0. Но самой впечатляющей его характеристикой является, конечно, дизайн корпуса. Впрочем, надо еще проверить, насколько он интересен именно с точки зрения выполнения своих основных обязанностей.

Комплект поставки

Производитель решил усилить эффект от магии цифр и впечатляющей коробкой. Она имеет размеры около 44×28×15 сантиметров и способна вместить несколько ноутбуков и пару неттопов. Да и вес значительный — немногим более трех килограммов.

Оформление у нее также очень привлекательное — черный матовый фон сочетается с глянцевым лаком на фотографии устройства. Традиционно приводится информация о ключевых особенностях устройства, системные требования и некоторые технические характеристики. На русском языке практически ничего нет, но это в данном случае несущественно.

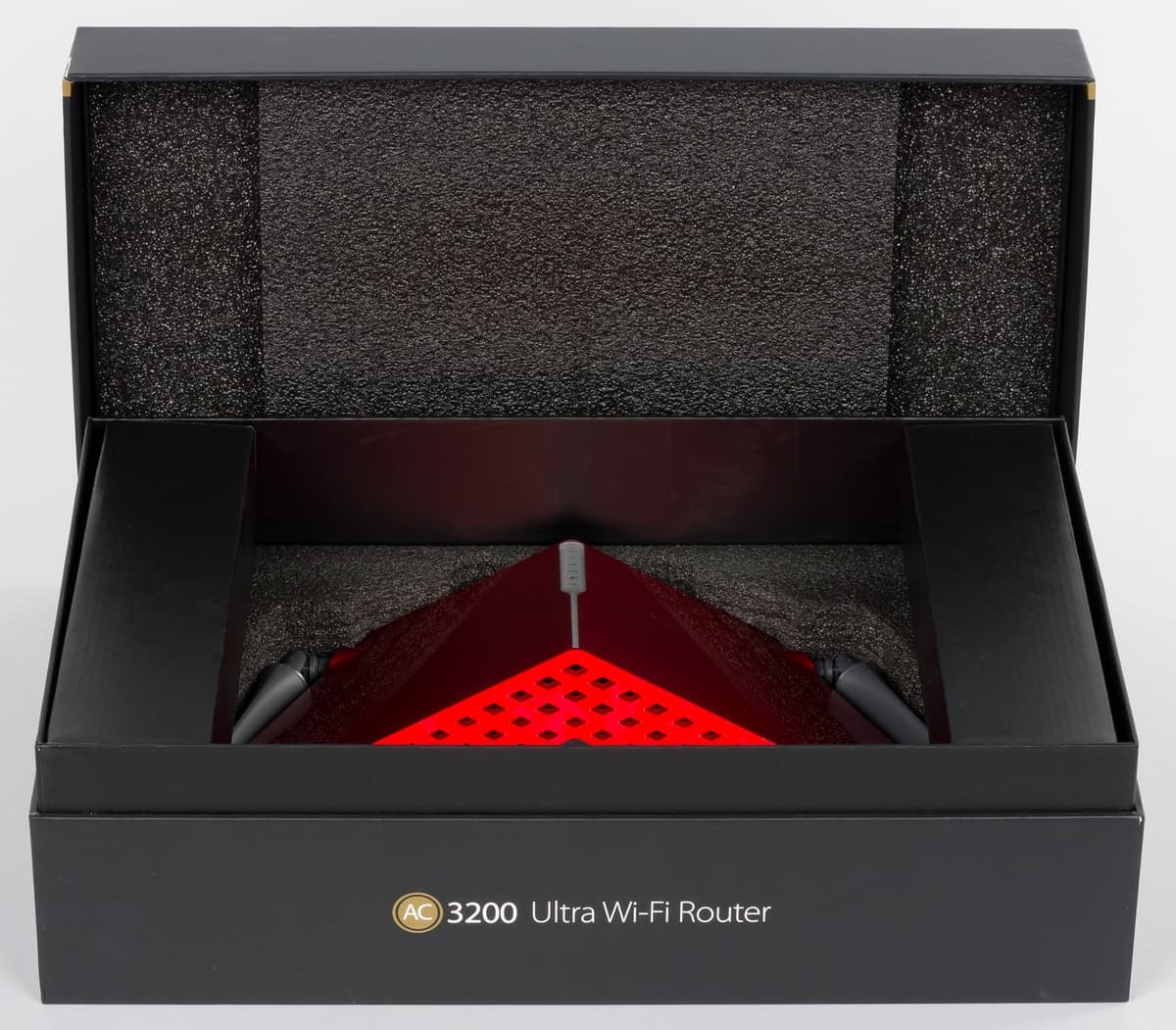

Внутри коробки достаточно много свободного места из-за нестандартного дизайна корпуса роутера. Для защиты при транспортировке используется толстый и очень крепкий картон самой коробки и специальные вставки из плотного пористого материала.

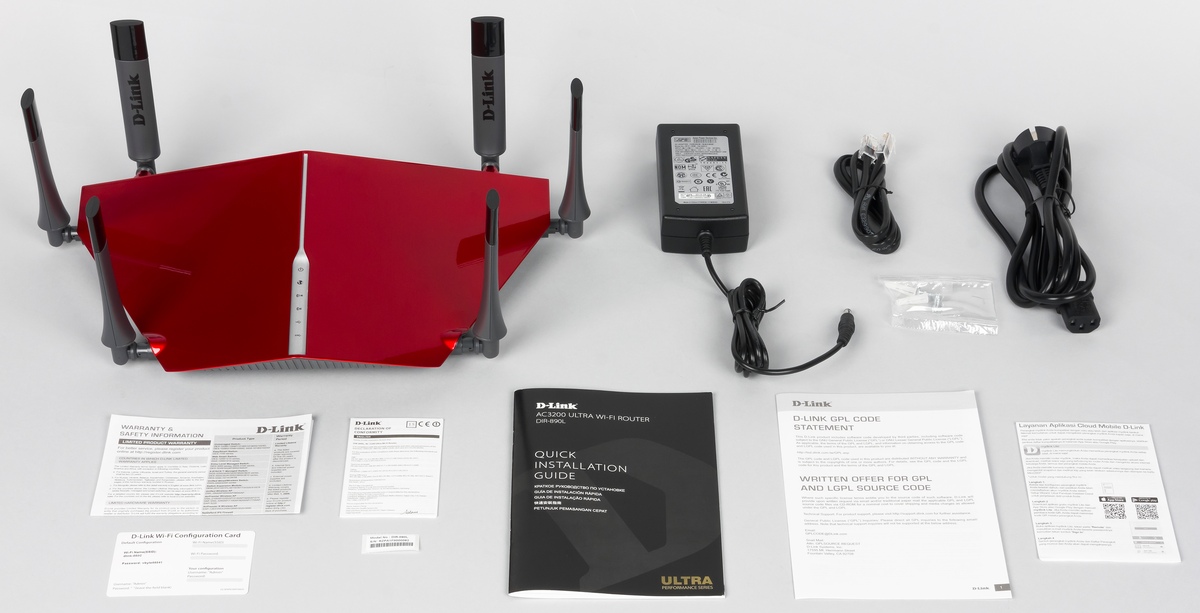

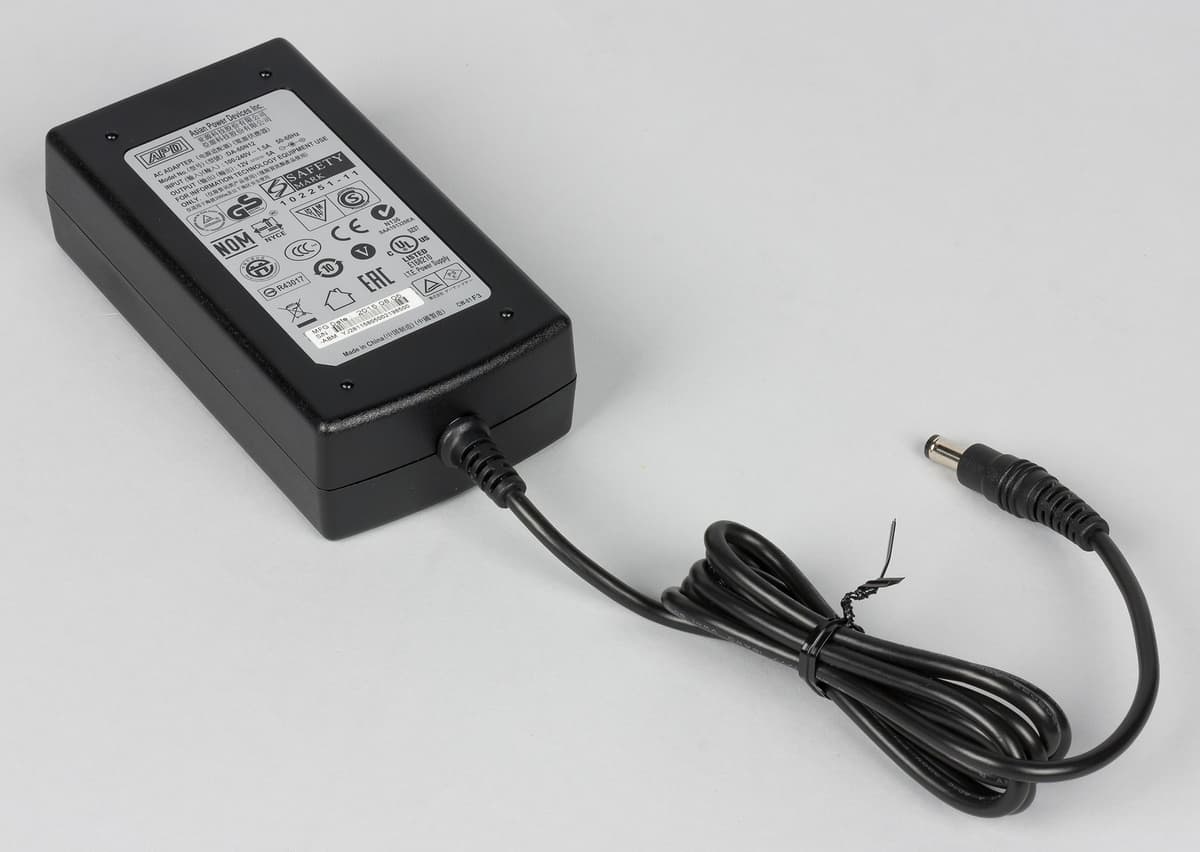

В коробке пользователь найдет два контейнера. В первом находится внешний блок питания «ноутбучного» формата с параметрами 12 В 5 А, гигабитный сетевой патч-корд грустного для модели подобного уровня дизайна и пара шурупов с дюбелями для крепления на стену. Во второй положили кабель питания с вилкой соответствующего региона продажи. Также под роутером можно обнаружить пакет с кратким руководством по началу работы на нескольких языках (русский присутствует), описание условий гарантийного обслуживания, карточку с именем и паролем беспроводной сети и еще несколько листовок.

Высокая мощность блока питания будет полезна при подключении внешних накопителей. Во время проведения нашего стандартного набора тестов на маршрутизации и беспроводного обмена данными роутер потреблял 12-14 Вт.

Внешний вид

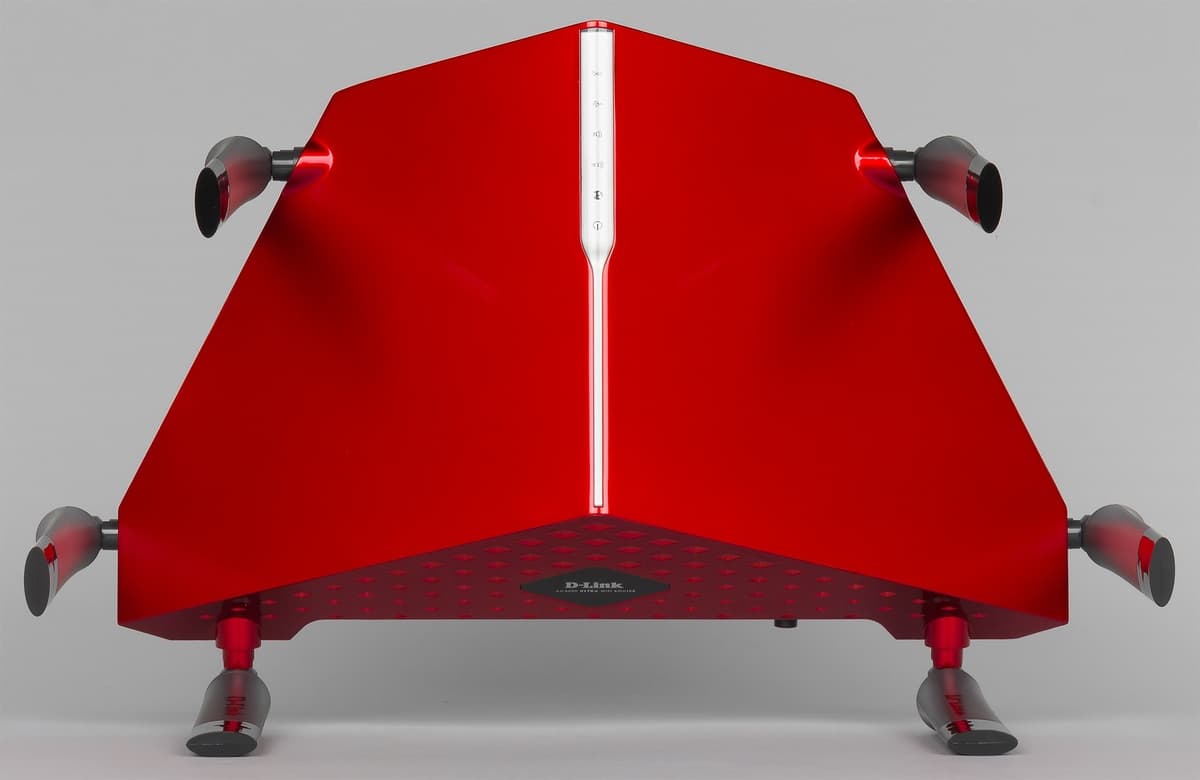

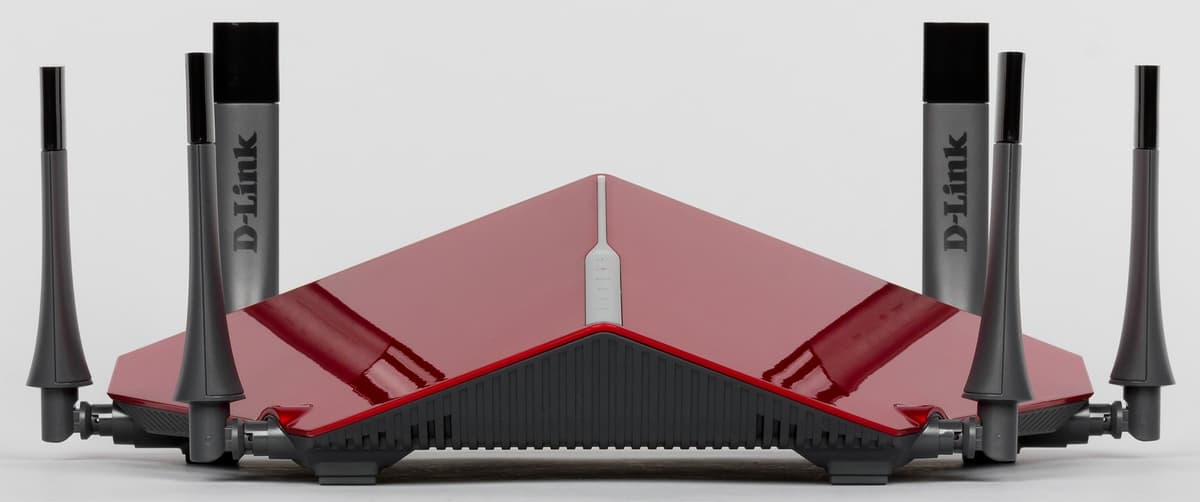

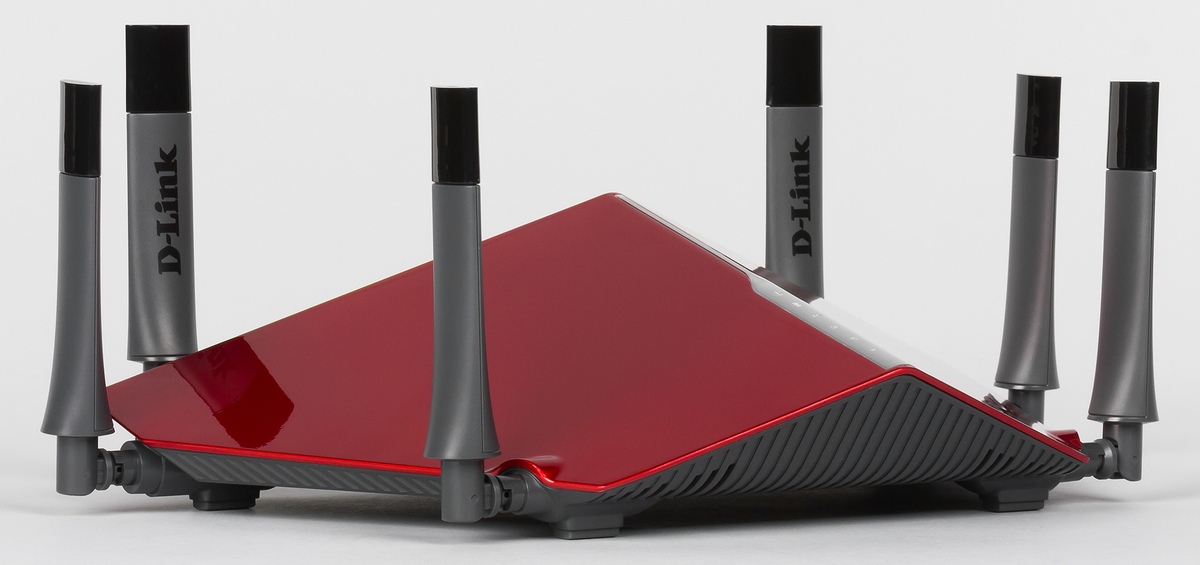

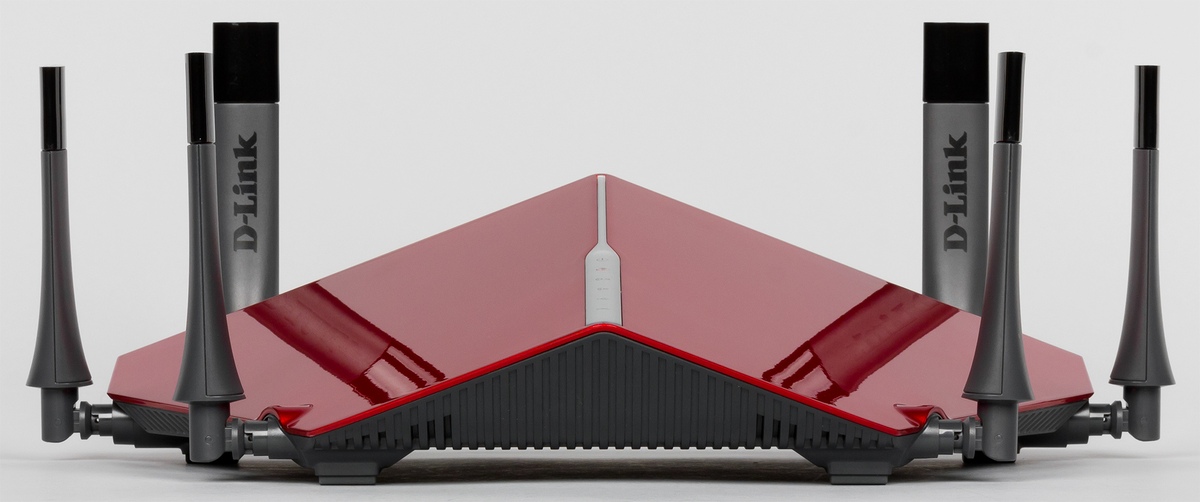

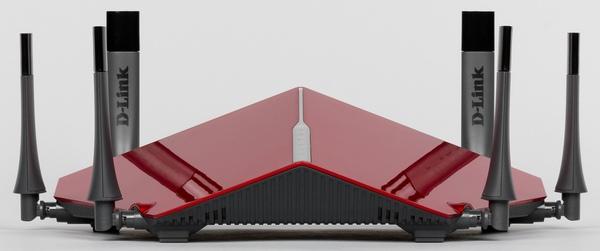

Дизайн роутера, пожалуй, является одной из наиболее интересных его особенностей. Как мы помним, другие производители также экспериментируют в своих топовых моделях. У D-Link DIR-890L мы видим крупный (около 33×20×10 сантиметров без учета антенн) корпус, привлекающий своей яркой верхней крышкой. Она имеет красный цвет, а фактура похожа на автомобильные эмали или рояльный лак.

Впечатление производит она просто великолепное. Конечно, надо понимать, что на собственно функционирование устройства это влияния не оказывает, но среди конкурентов явно выделяет.

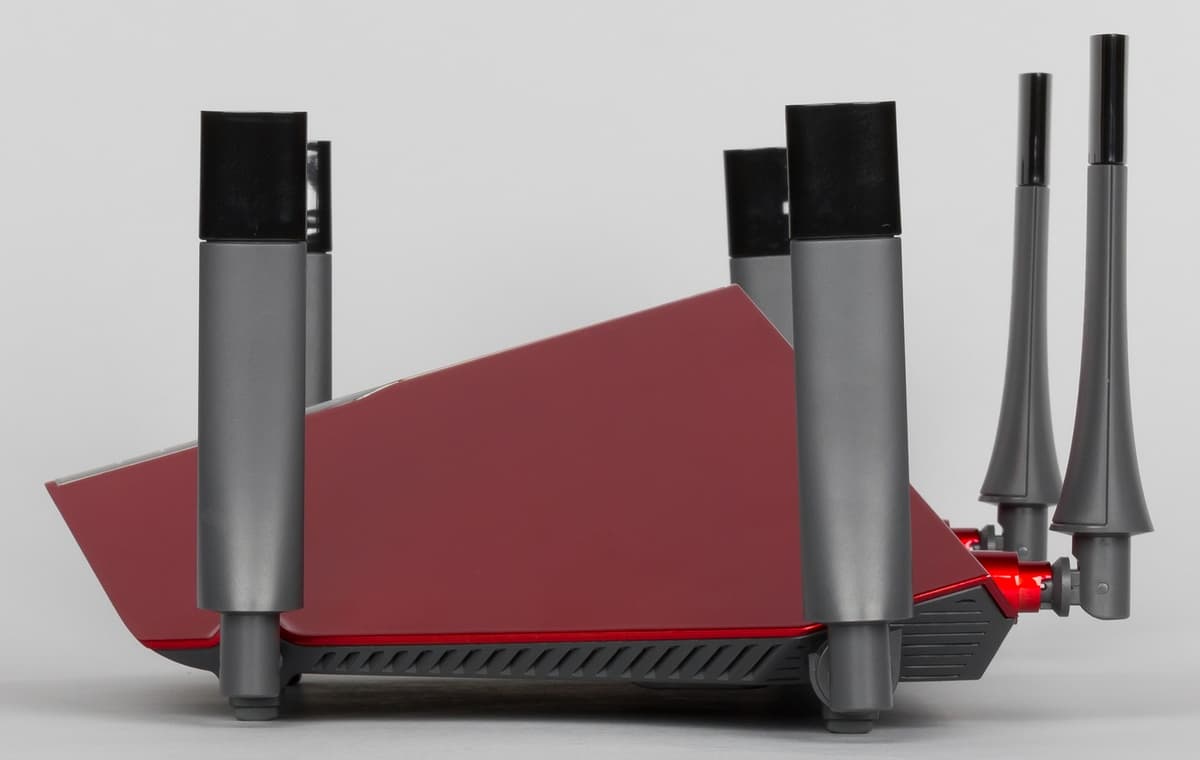

Да и пользователи, которые могут позволить себе модель этого уровня, часто обращают внимание на внешний вид. По форме роутер можно сравнивать и с самолетами и с гоночными автомобилями, но в любом случае явно прослеживаются ассоциации с динамикой и высокой скоростью.

Заметим, что скошенная задняя часть крышки имеет отверстия для вентиляции в форме ромбов, а также табличку с именем производителя и длинным названием модели.

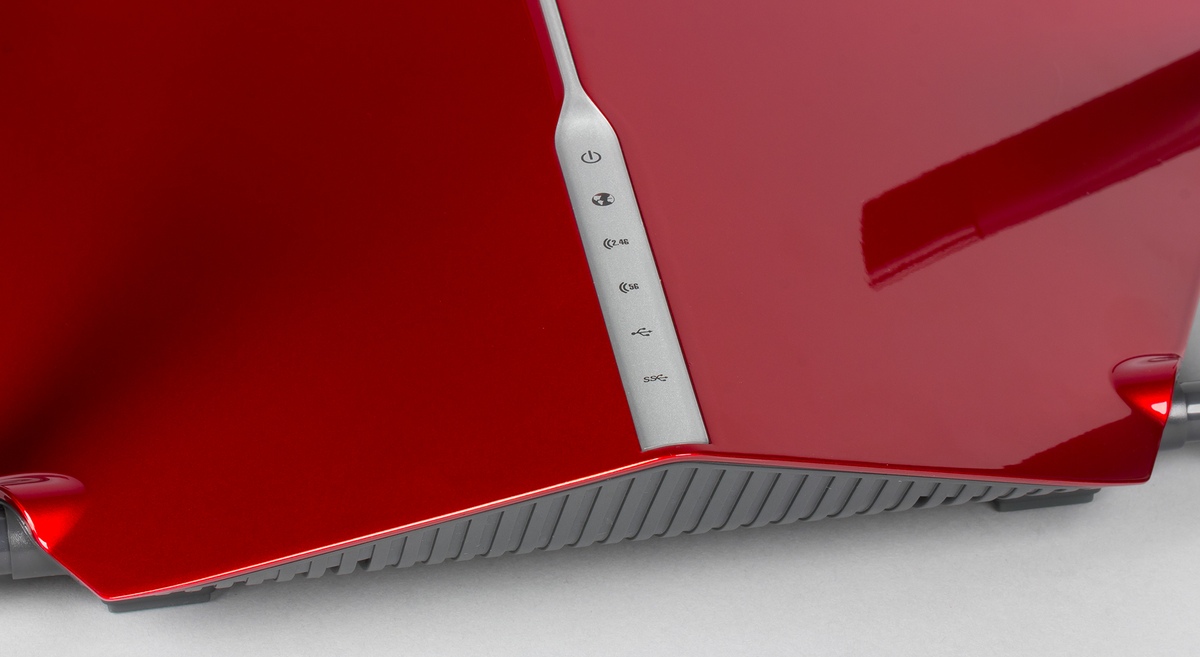

Сверху по центру по ребру проходит серая матовая вставка, на которой размещаются светодиодные индикаторы. Всего их здесь шесть — питание, статус подключения к интернету, беспроводные сети 2,4 и 5 ГГц, порты USB. Первая пара двухцветные (красный/белый), остальные светят только белым. Яркость средняя, миганием светодиоды не раздражают, но под большим углом индикаторы видны не очень хорошо.

Шесть несъемных антенн роутера установлены симметрично — по паре на боковых сторонах и две сзади. У антенн есть по две степени свободы (вращение на 180 градусов и наклон на 90 градусов), а длина подвижной части составляет 12,5 см.

Основная часть корпуса антенн серая матовая, а на концах есть вставка из черного глянцевого пластика. На паре дальних антенн присутствует логотип производителя. Странно, что не использованы съемные варианты. Вероятно, это связано с дизайном, поскольку на стоимость, в данном случае, существенного влияния быть не должно.

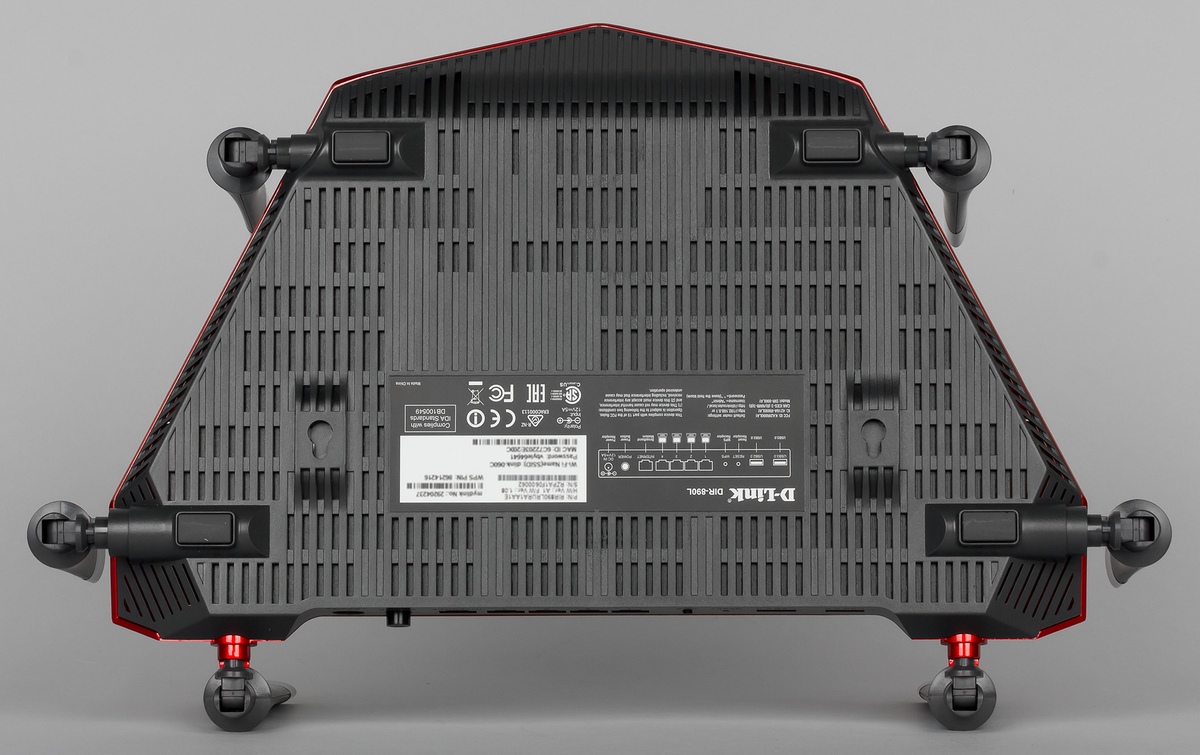

Нижняя часть корпуса изготовлена из серого матового пластика. На ней присутствует идентификационная наклейка с информацией об устройстве, есть решетки вентиляции, четыре крупные и крепкие ножки с резиновыми вставками, а также два крепления для установки на стену.

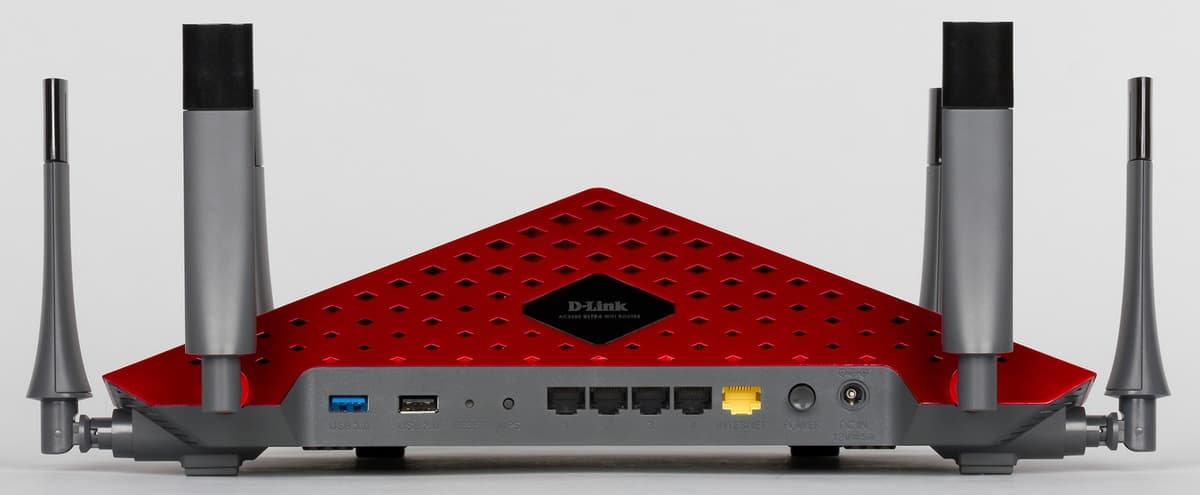

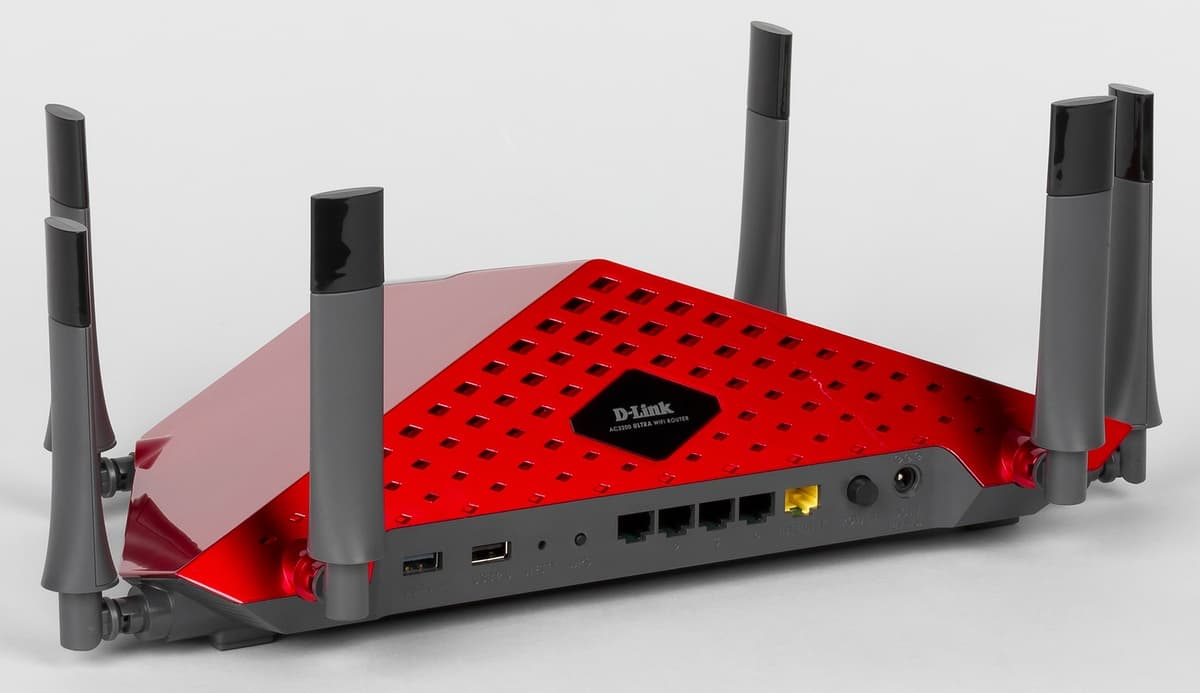

Все разъемы и кнопки находятся на задней панели. Благодаря крупным размерам роутера, все элементы размещаются свободно и легкодоступны. Мы видим здесь порты USB 3.0 и 2.0, скрытую кнопку сброса настроек, кнопку WPS, четыре гигабитных порта LAN и один гигабитный порт WAN (все без индикаторов), кнопку и разъем питания.

В целом дизайн вполне соответствует статусу модели и существенно отличает ее от других устройств. Существенных недостатков у него нет, если не считать крупных размеров и несъемных антенн.

Аппаратная конфигурация

По своей аппаратной конфигурации роутер мало отличается от аналогичных по возможностям устройств других компаний. «Сердцем» работает двухъядерный чип Broadcom BCM4709A, частота его составляет 1 ГГц. В нем же находятся контроллеры USB 2.0 и 3.0, а также сетевой коммутатор. Объем оперативной памяти роутера составляет 256 МБ. Для прошивки используется флэш на 128 МБ.

Поскольку линий PCIe в процессоре недостаточно для подключения сразу трех радиоблоков, дополнительно установлен коммутатор PLX Technology PEX8603. Сами радиоблоки представлены одинаковыми чипами BCM43602. Первый работает в диапазоне 2,4 ГГц и обеспечивает реализацию Wi-Fi 802.11b/g/n со скоростями подключения до 600 Мбит/с. Вторые два позволяют создать две непересекающиеся по частотам сети на 5 ГГц в стандартах Wi-Fi 802.11a/n/ac со скоростями подключения до 1300 Мбит/с. При этом три антенны слева работают с 2,4 ГГц и одним радио на 5 ГГц, а три антенны справа — со вторым радиоблоком на 5 ГГц.

Все элементы расположены на одной печатной плате, которая занимает практически все дно роутера. Микросхемы закрыты экранирующими крышками, поверх которых идет единая алюминиевая пластина, толщиной два миллиметра. А уже на нее установлена пара небольших радиаторов. Дополнительные элементы системы охлаждения есть на обратной стороне платы. Для повышения эффективности, везде используются теплопроводящие прокладки. Кабели антенны подключаются через миниатюрные разъемы. Отметим дополнительное экранирование порта USB 3.0. На плате можно заметить контактные площадки, похожие на консольный порт.

Тестирование роутера проводилось с прошивкой версии v1.08.B03.

Настройка и возможности

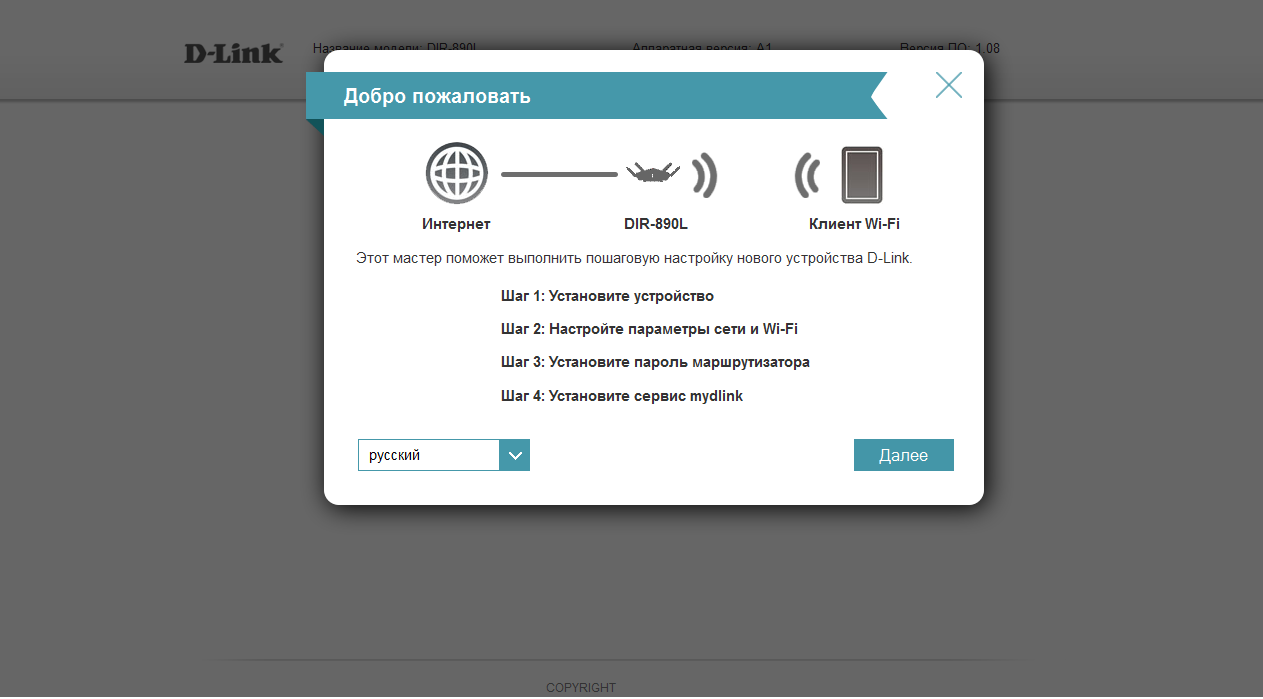

Для настройки устройства используется традиционный веб-интерфейс. Параметры доступа к нему указаны на наклейке, расположенной на нижней части корпуса. При первом включении или после сброса настроек предлагается использовать помощник для установки основных параметров работы, включая данные подключения к провайдеру, Wi-Fi, пароль и подключение к сервису mydlink. Интерфейс защищен паролем, есть возможность использования HTTPS, внешний доступ по пользовательскому номеру порта и перевод на несколько языков, включая русский. А вот встроенной справочной системы мы не нашли.

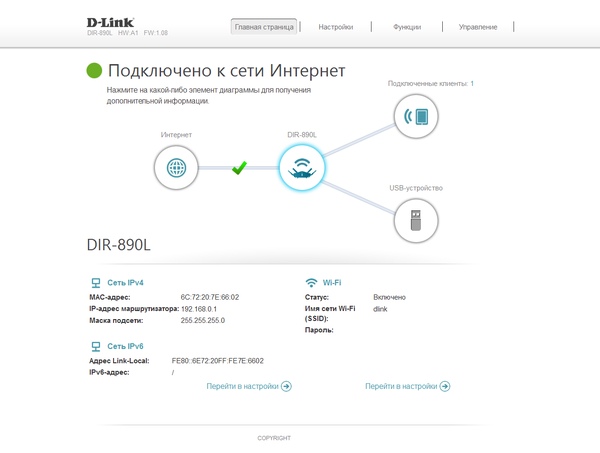

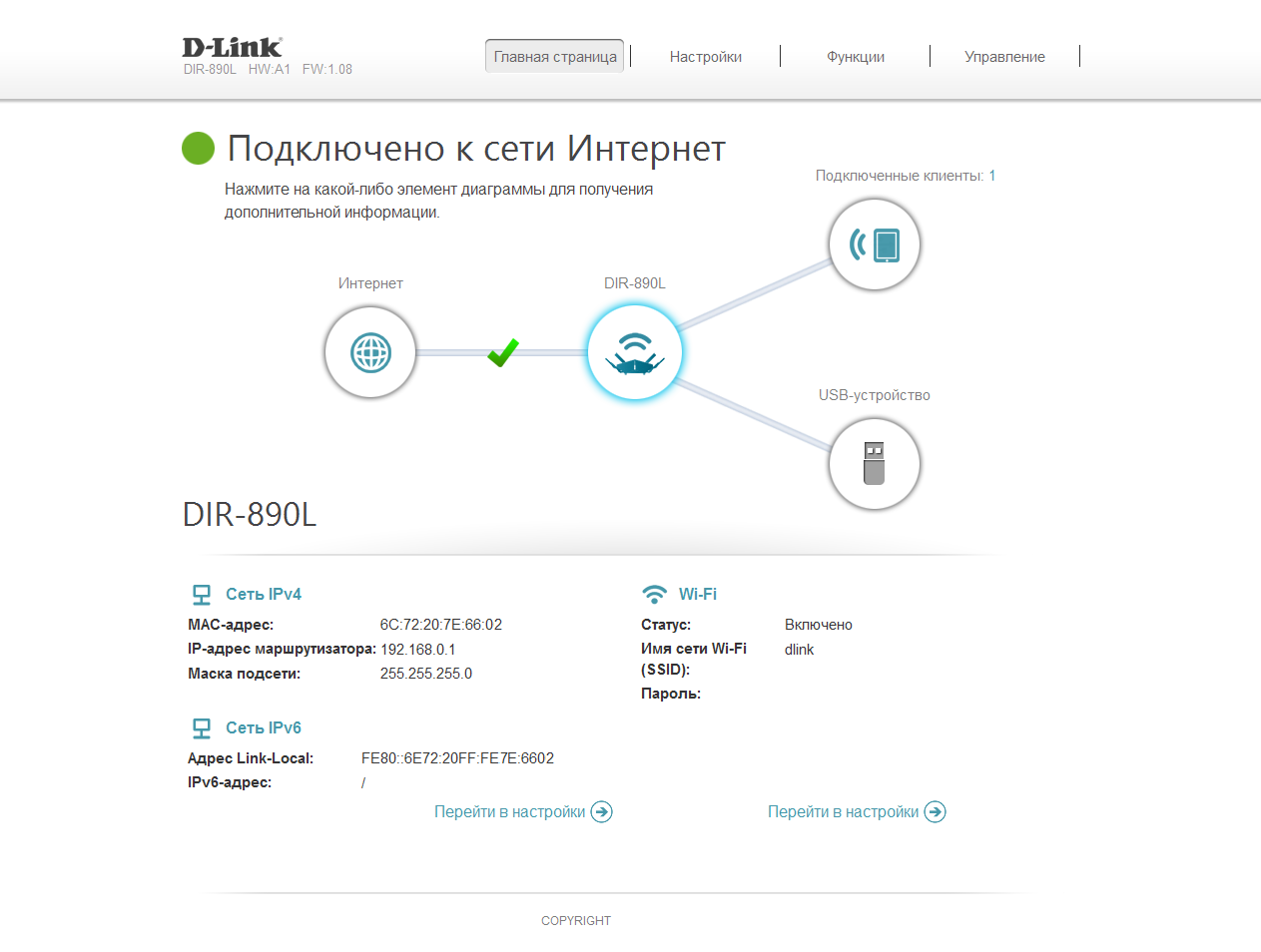

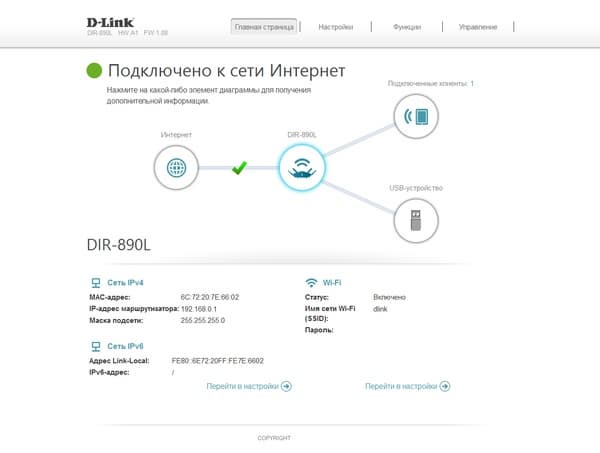

Дизайн интерфейса простой и достаточно удобный. На первой странице, которую пользователь видит после входа, отображается графическая схема сети. Здесь можно проверить статус подключения к интернету, адреса роутера, параметры беспроводной сети, получить информацию о клиентах в локальной сети. Многие из пунктов имеют ссылки на соответствующие страницы настроек.

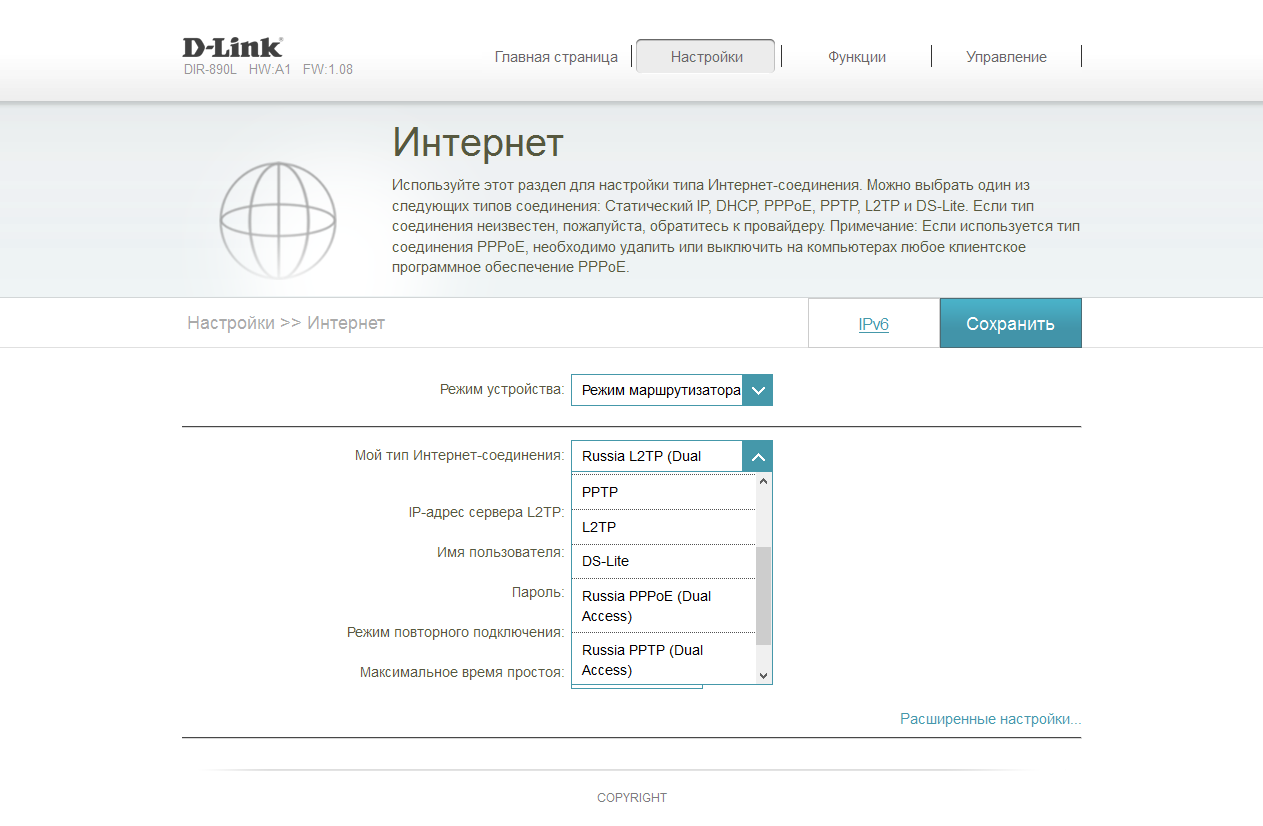

Основные параметры работы роутера собраны в разделе «Настройки». Здесь же можно еще раз вызвать описанного выше мастера. Для подключения к интернету поддерживаются режимы IPoE, PPPoE, PPTP и L2TP, в том числе, и с доступом к локальной сети провайдера.

В дополнительных настройках первых двух режимов есть возможность изменения MTU и MAC-адреса и скорости порта WAN. Отметим и наличие поддержки протокола IPv6, в том числе и в межсетевом экране. Для реализации функций IPTV заявлена поддержка мультикаст. Также присутствуют клиент динамического DNS и добавление собственных маршрутов (до 15 записей).

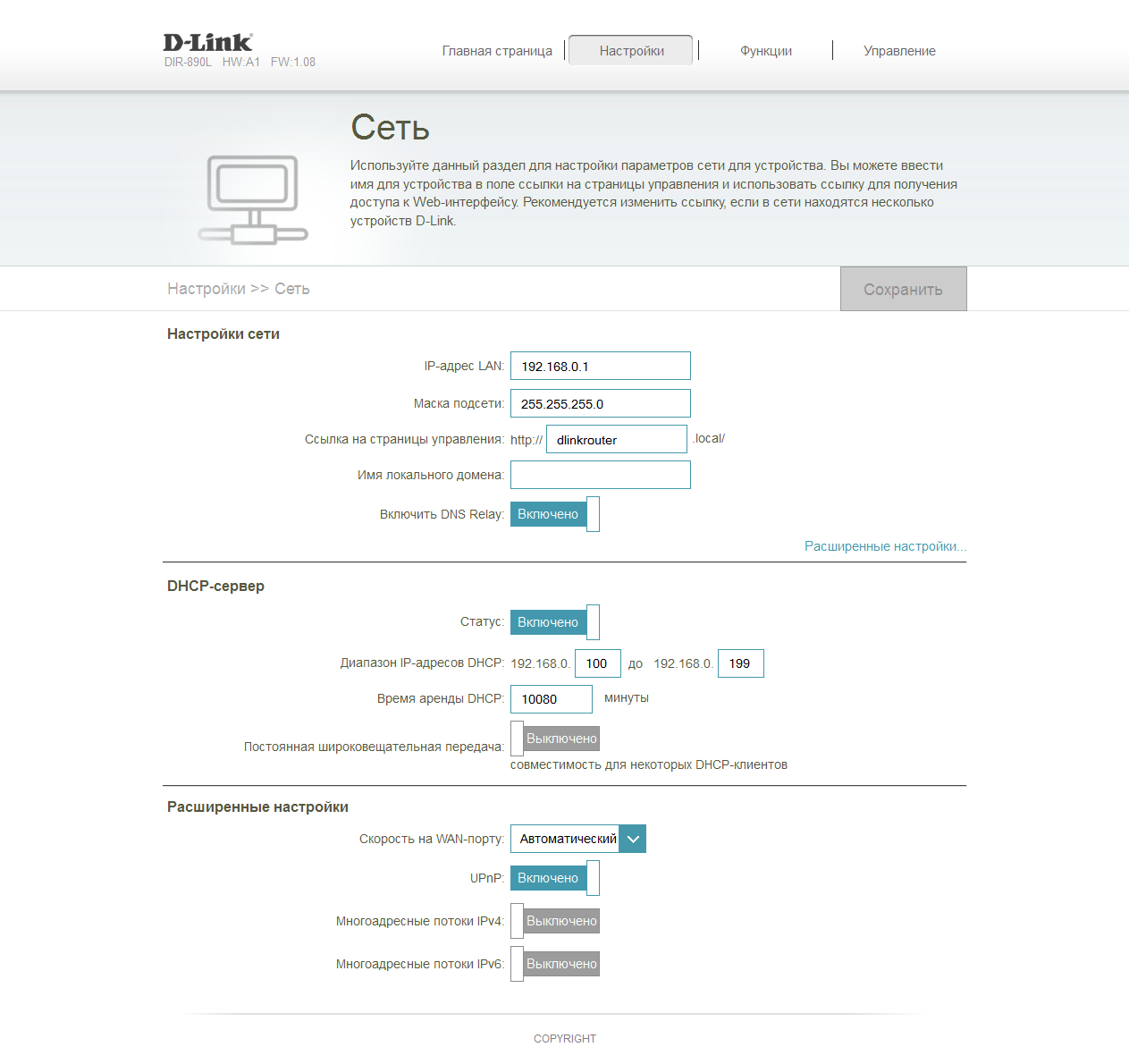

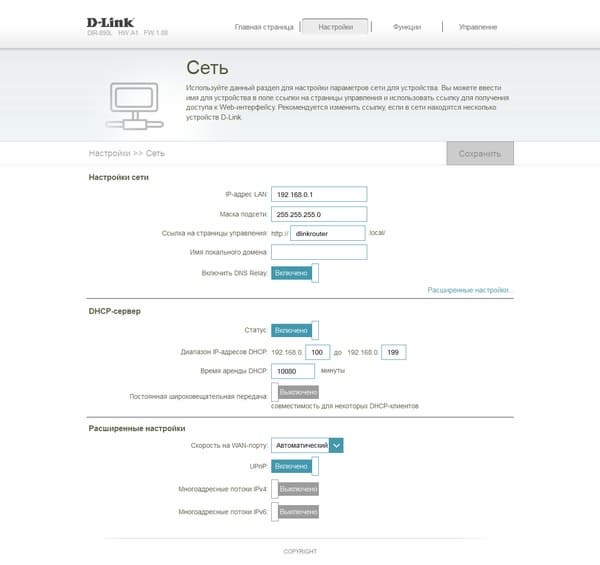

При необходимости, пользователь может изменить собственный адрес роутера в локальной сети, выбрать диапазон адресов для раздачи клиентам по DHCP. Есть и назначение фиксированных адресов, но оно осуществляется через меню параметров клиента, доступное с главной страницы.

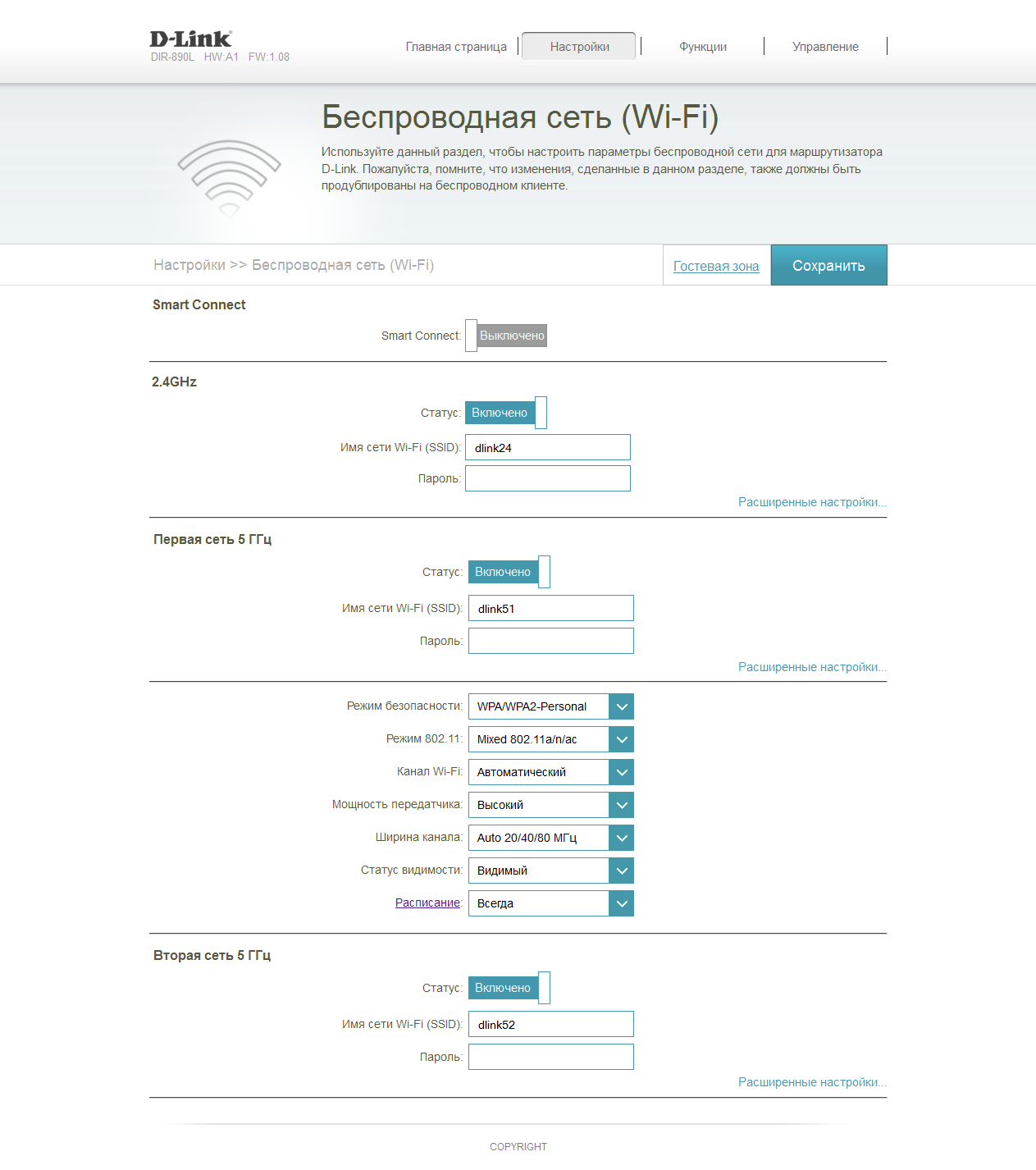

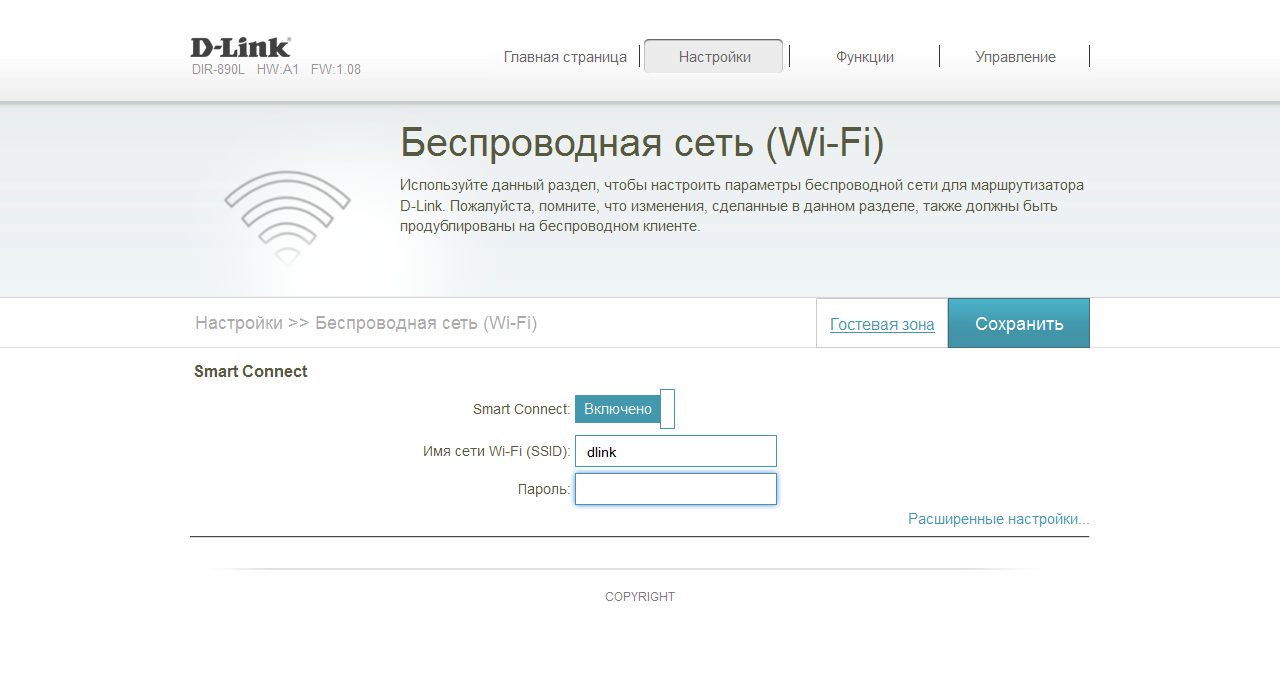

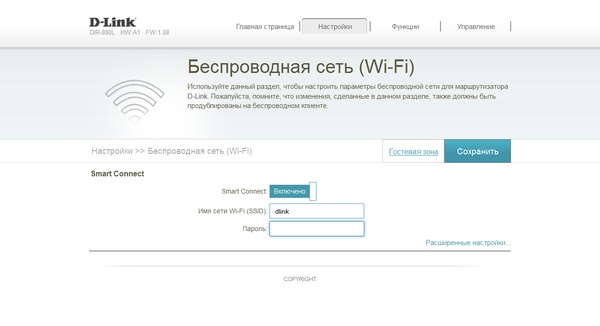

Заводские настройки беспроводной сети используют единое имя и пароль (индивидуальные для каждого устройства) для всех трех точек доступа, что называется производителем функцией Smart Connect. Узнать, с какой же конкретно работает каждый клиент, можно на главной странице. Повлиять на его распределение на конкретную точку доступа нельзя. В такой конфигурации можно также задать мощность передатчиков (выбор из трех вариантов) и расписание работы беспроводной сети.

Так что вероятно чаще будет использоваться отключение режима и создание трех точек доступа с индивидуальными именами, что позволит пользователю самостоятельно распределить клиентов по ним. В настройках каждой, кроме указанных выше параметров, есть выбор режима по стандартам Wi-Fi, номера и ширины канала, скрытие трансляции SSID. Первая точка доступа на 5 ГГц позволяет работать с каналами 36—64, а вторая — 132—140 и 149—165, так что пересекаться они не будут.

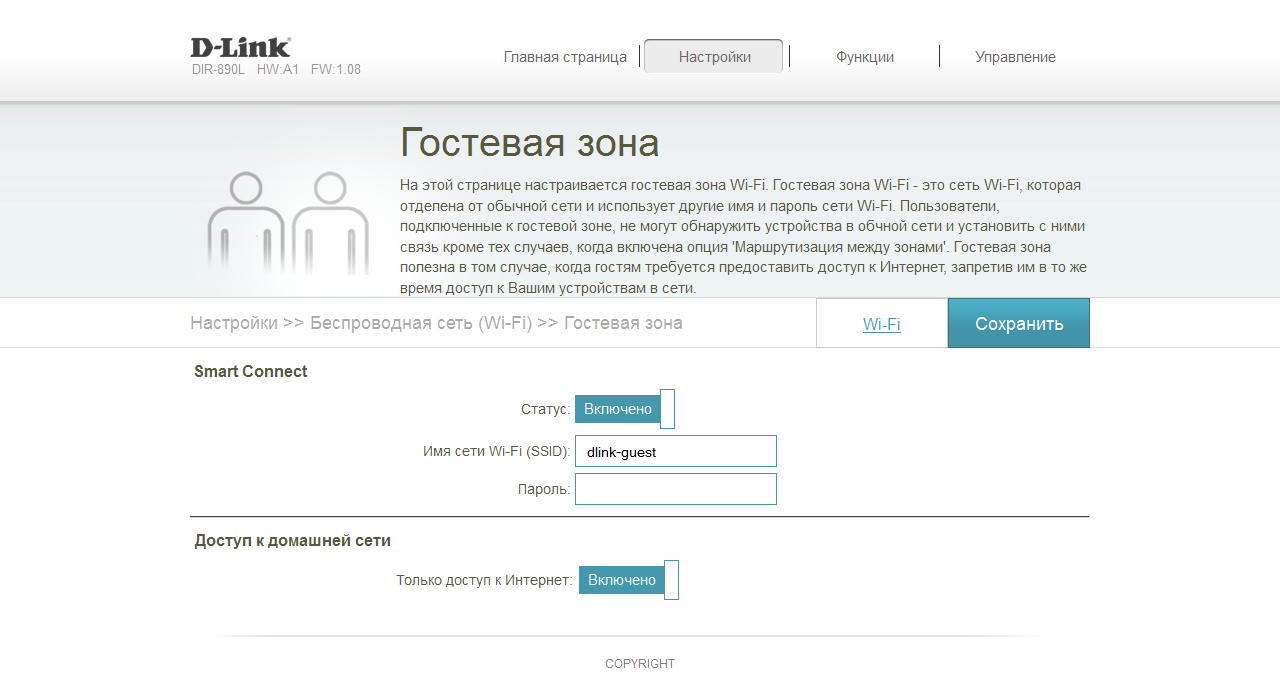

Предусмотрен и популярный сегодня режим организации гостевой беспроводной сети. В настройках указывается ее имя и пароль. Как и для основных беспроводных сетей, здесь может быть или одно имя для всех трех точек доступа или три разных. Дополнительно присутствует опция «Только доступ к Интернет», блокирующая гостевым клиентам работу с устройствами в домашней локальной сети. Отметим здесь и наличие возможности переключения роутера в режим точки доступа.

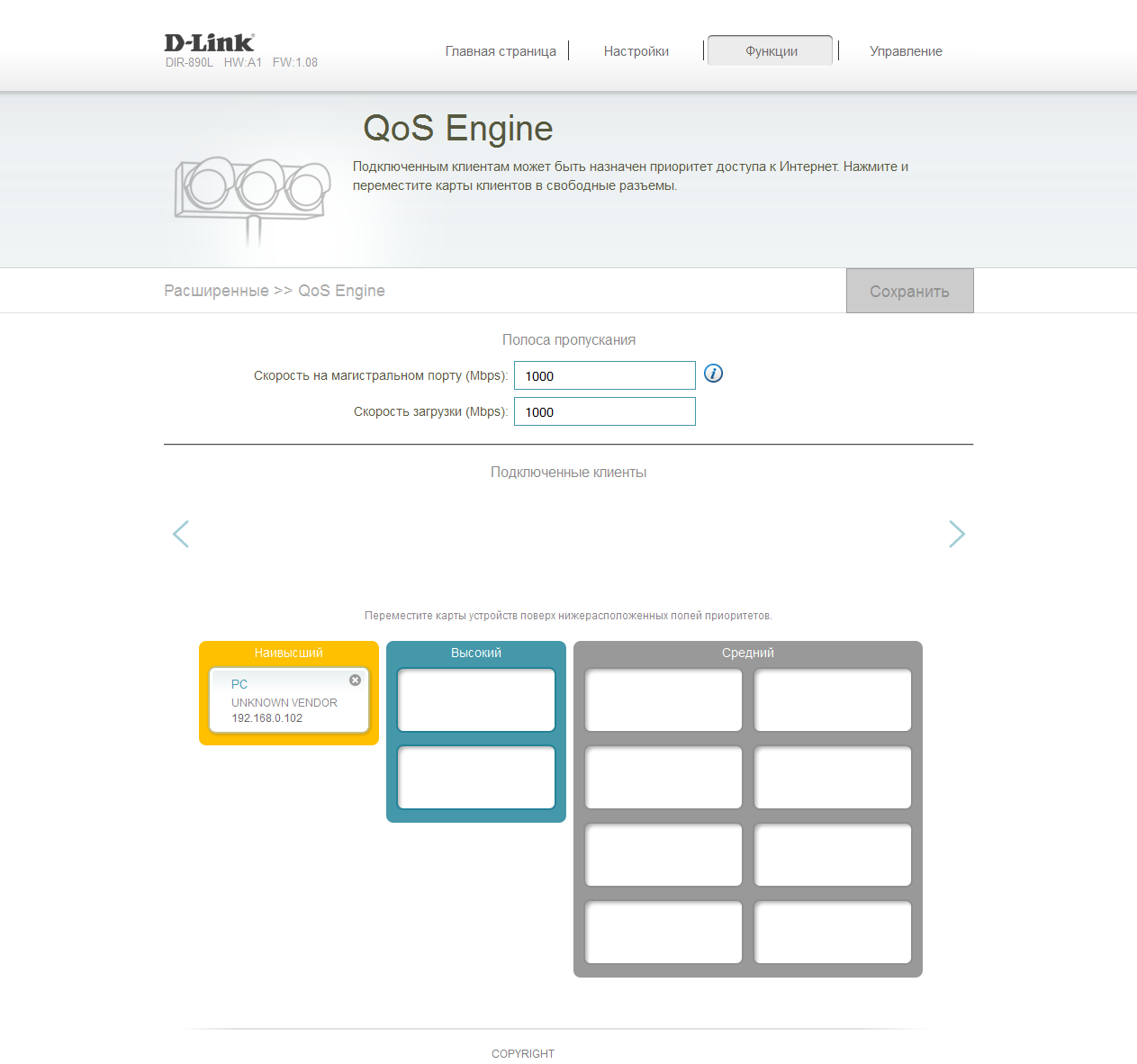

Роутер имеет высокопроизводительную платформу и ее ресурсы предлагается использовать в частности для реализации системы приоритезации трафика QoS Engine. Здесь сначала нужно указать скорости приема и передачи вашего интернет-канала, а потом распределить клиентов локальной сети в три группы с наивысшим, высоким и средним приоритетом. Всего для этих категорий предусмотрен один, два и восемь слотов. Остальные устройства локальной сети получают низкий приоритет. К сожалению, несмотря на быстрый процессор, работа данного сервиса существенно ограничивает максимальную производительность устройства на гигабитных подключениях. Впрочем, для популярных тарифных планов до 100 Мбит/с включительно это не существенно.

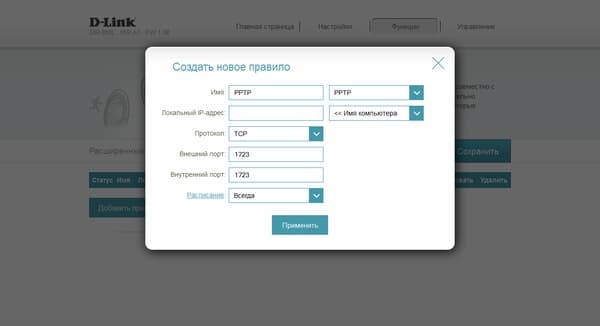

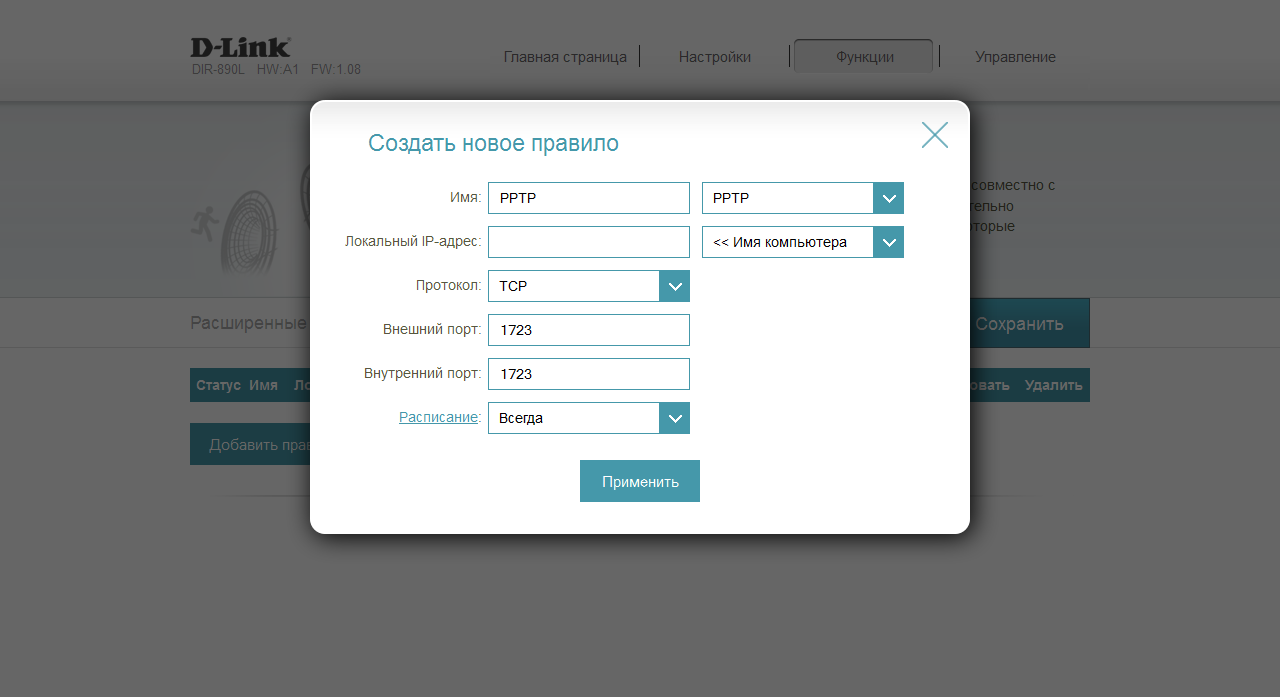

Доступ к сервисам в локальной сети обеспечивается поддержкой UPnP и правил трансляции портов. Для этого есть две таблицы на пятнадцать записей каждая. В первой можно использовать диапазоны портов, а во второй — только одиночные номера. Но вторая позволяет установить разные внутренние и внешние порты.

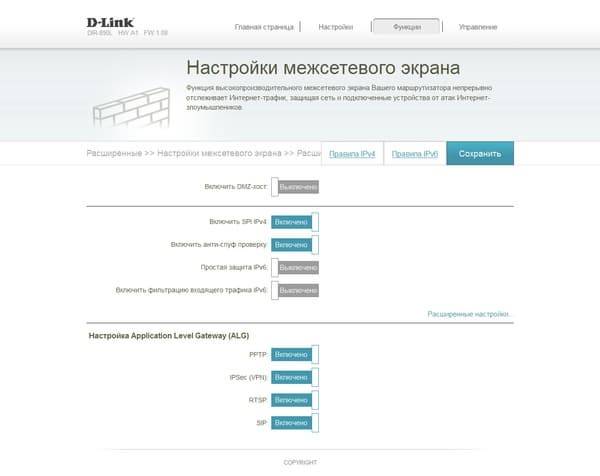

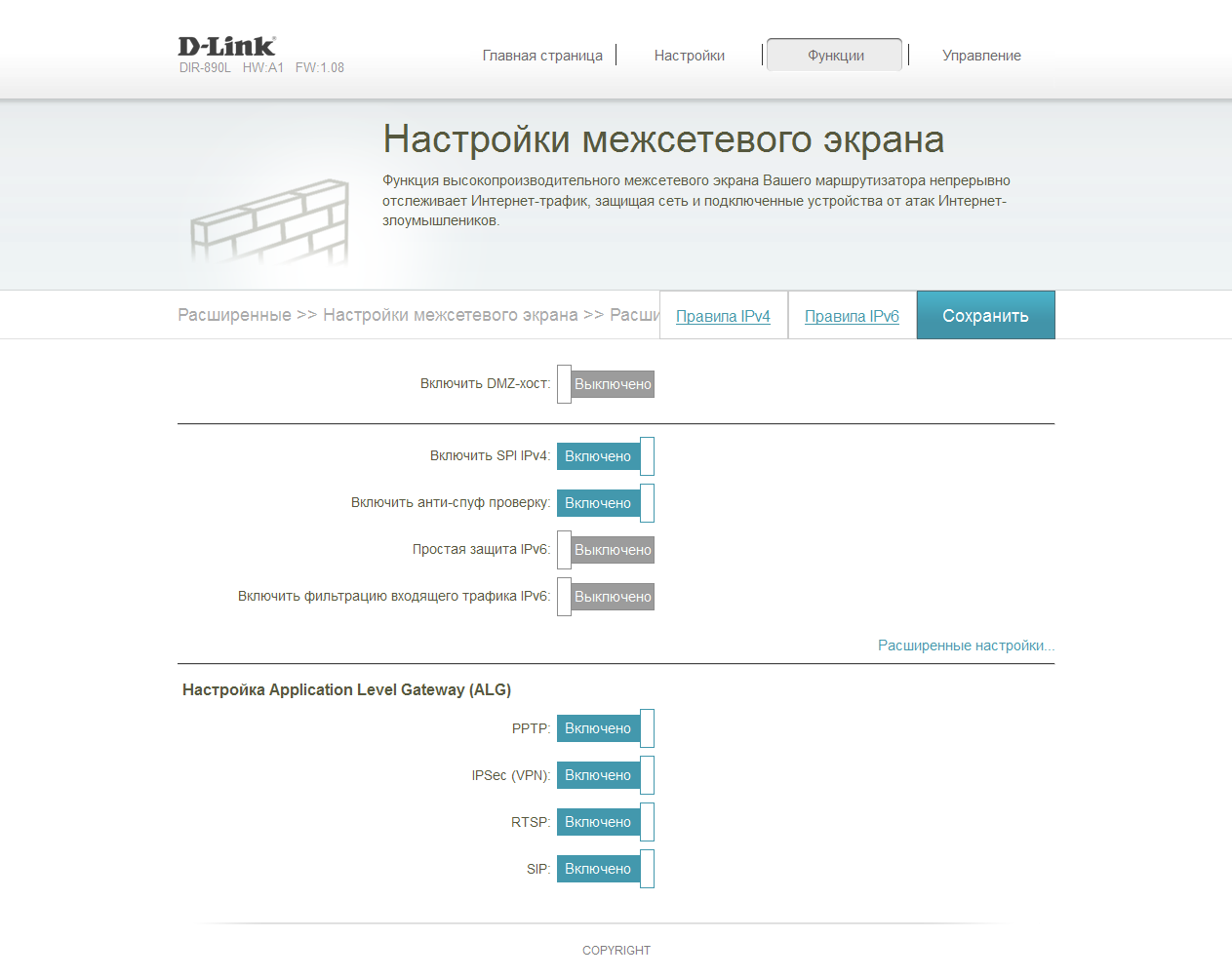

Традиционно в роутере присутствует межсетевой экран. Однако число пользовательских правил невелико. Есть и фильтр веб-сайтов, где можно использовать режимы черного или белого списков на пятнадцать записей.

Из дополнительных функций упомянем встроенный сервер L2TP over IPSec, но стандартным клиентом Windows нам к нему подключиться не удалось.

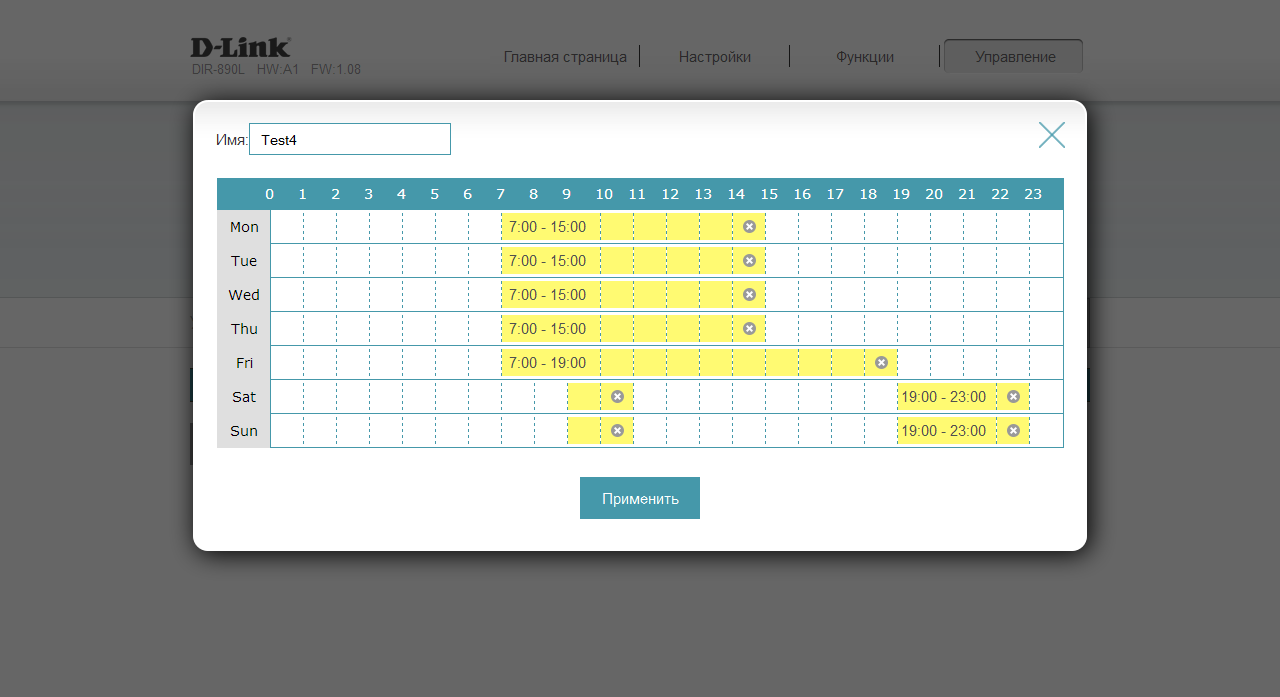

Роутер имеет несколько функций, связанных с использованием времени, включая доступ клиентов, работу беспроводных сетей, правила фильтрации и перенаправления портов. Так что в разделе «Управление», прежде всего, нужно проверить корректную настройку встроенных часов. Здесь предусмотрен выбор часового пояса и синхронизации через интернет. На второй вкладке можно запрограммировать несколько недельных расписаний с точностью до часа и потом ссылаться на них в правилах.

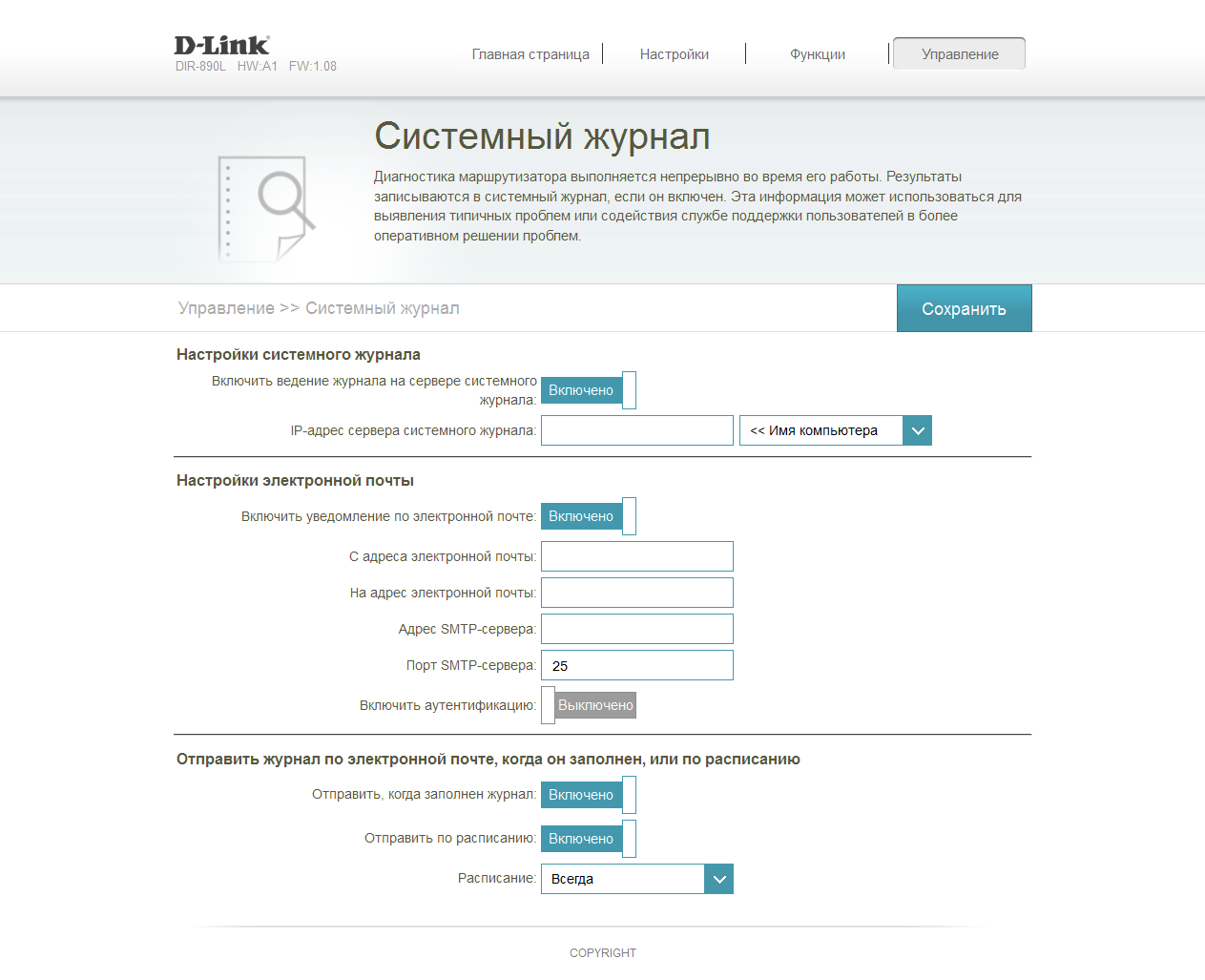

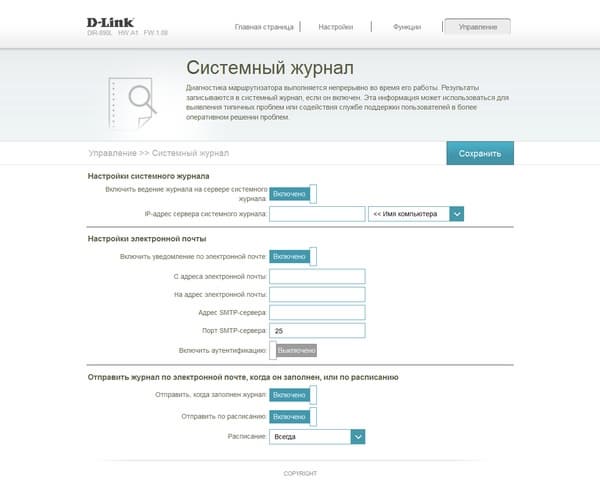

Рассматриваемая модель ведет собственный журнал событий, однако из веб-интерфейса посмотреть его почему-то нельзя. Предлагается использовать или внешний сервер syslog для хранения информации или отправлять записи на электронную почту по расписанию или при заполнении.

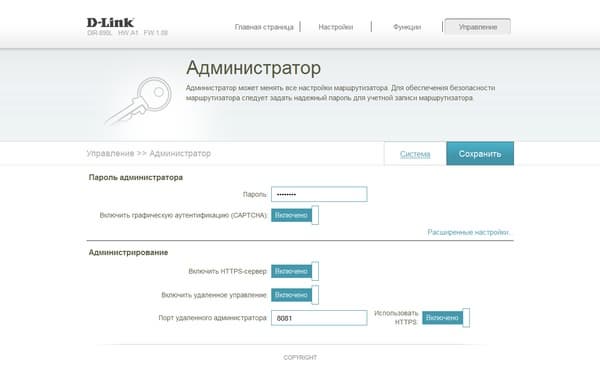

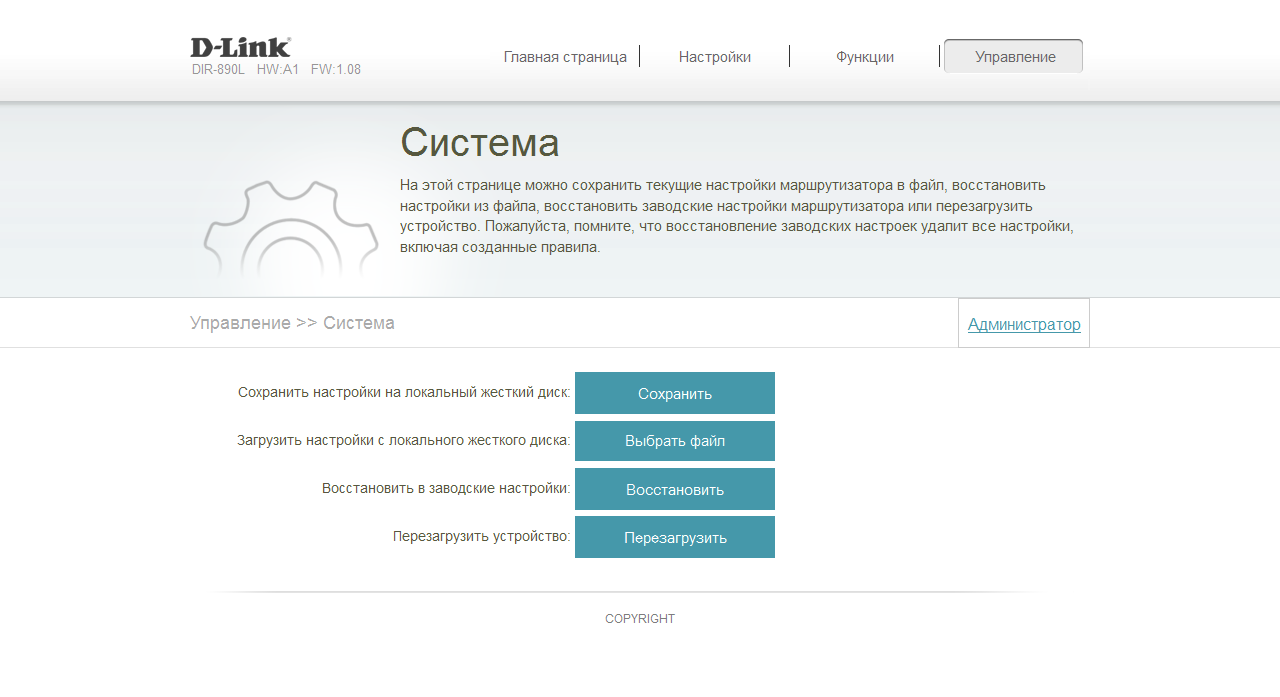

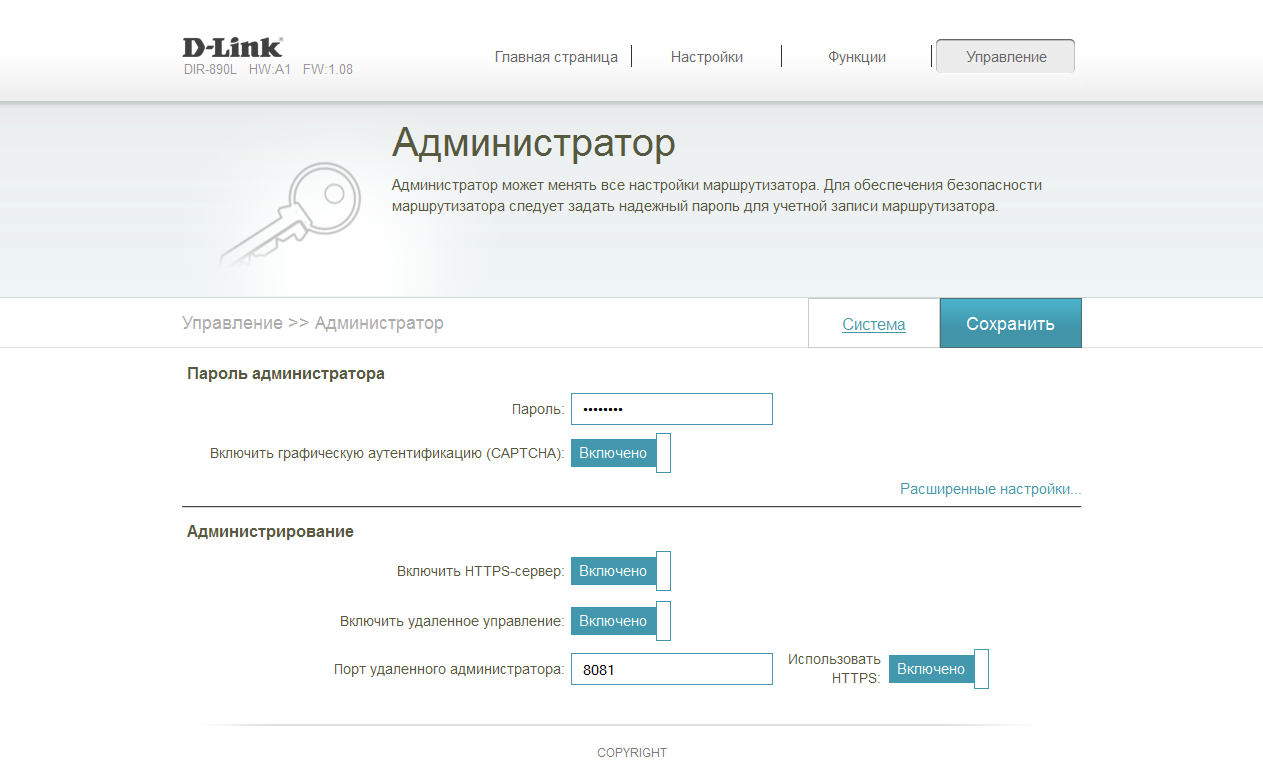

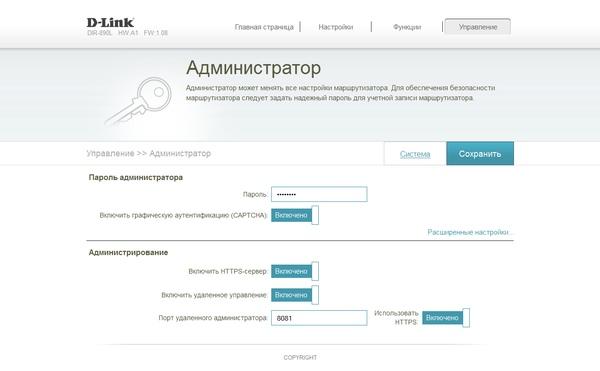

Набор системных функций вполне привычный — обновление прошивки, сброс/сохранение/восстановление конфигурации, перезагрузка роутера, изменение пароля администратора. Отметим, что есть интересная функция дополнительной защиты доступа к настройкам с использованием Captcha.

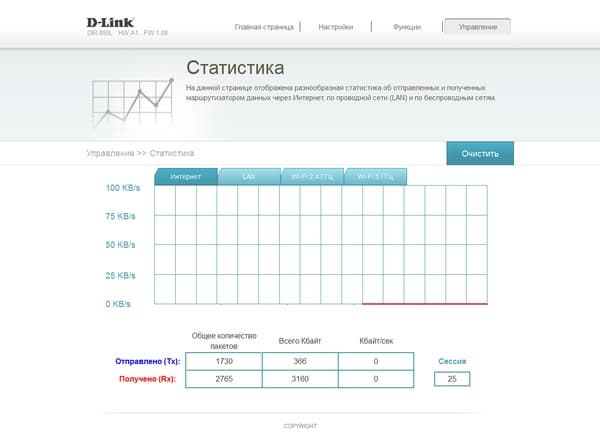

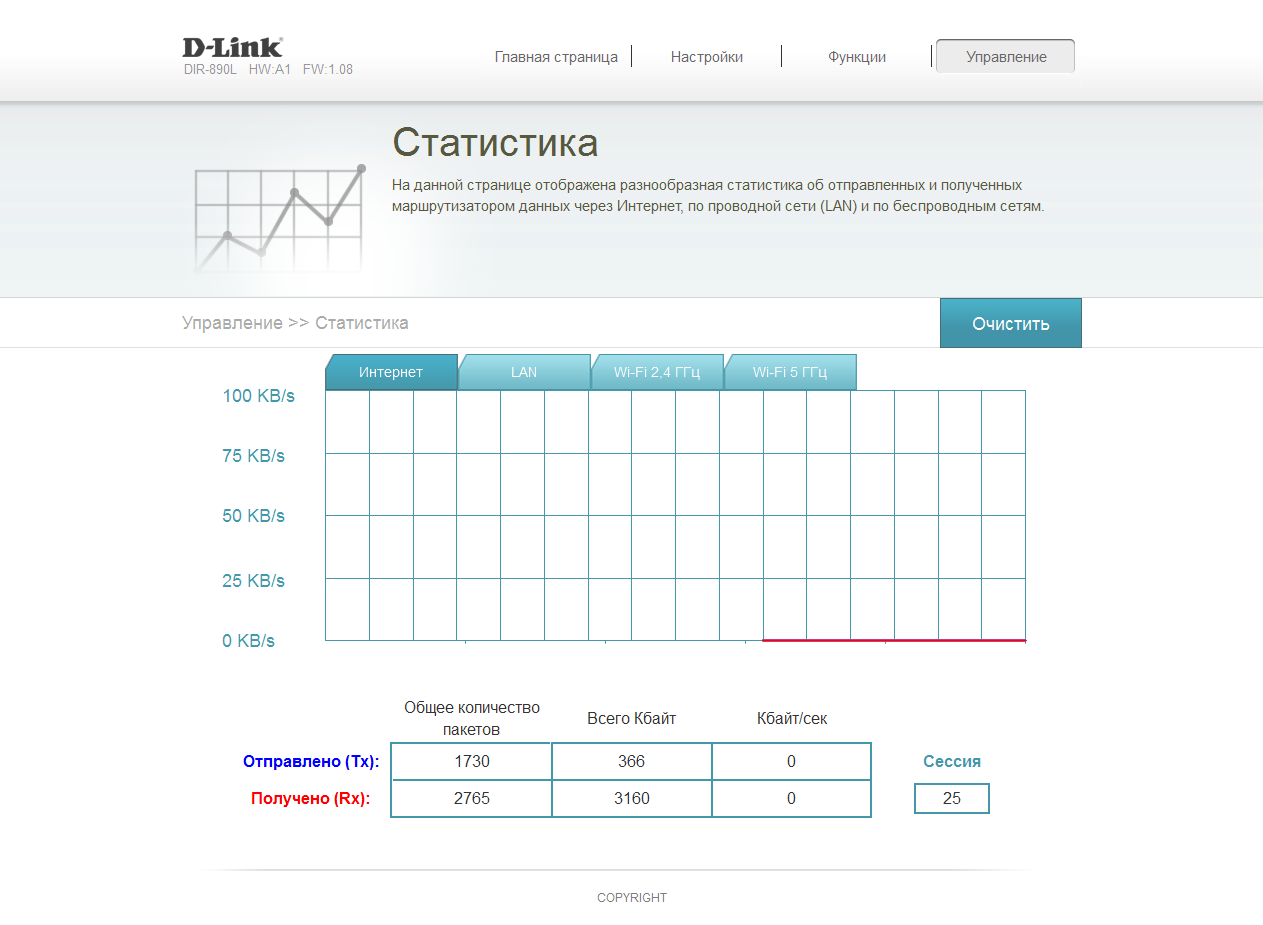

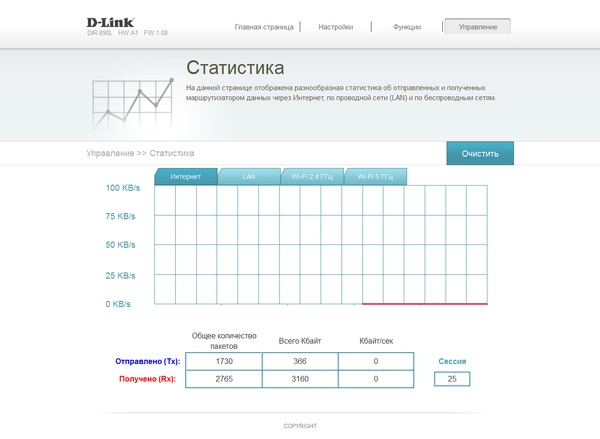

Последняя страница в этом разделе позволяет проконтролировать текущие скорости по интерфейсам, а также объемы принятого и переданного по ним трафика. К сожалению, здесь нет никакого деления по клиентам или датам.

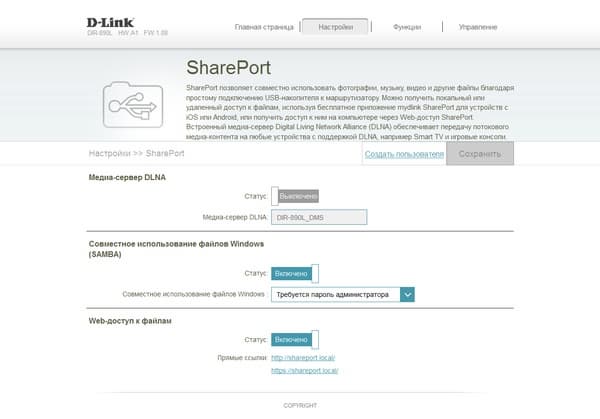

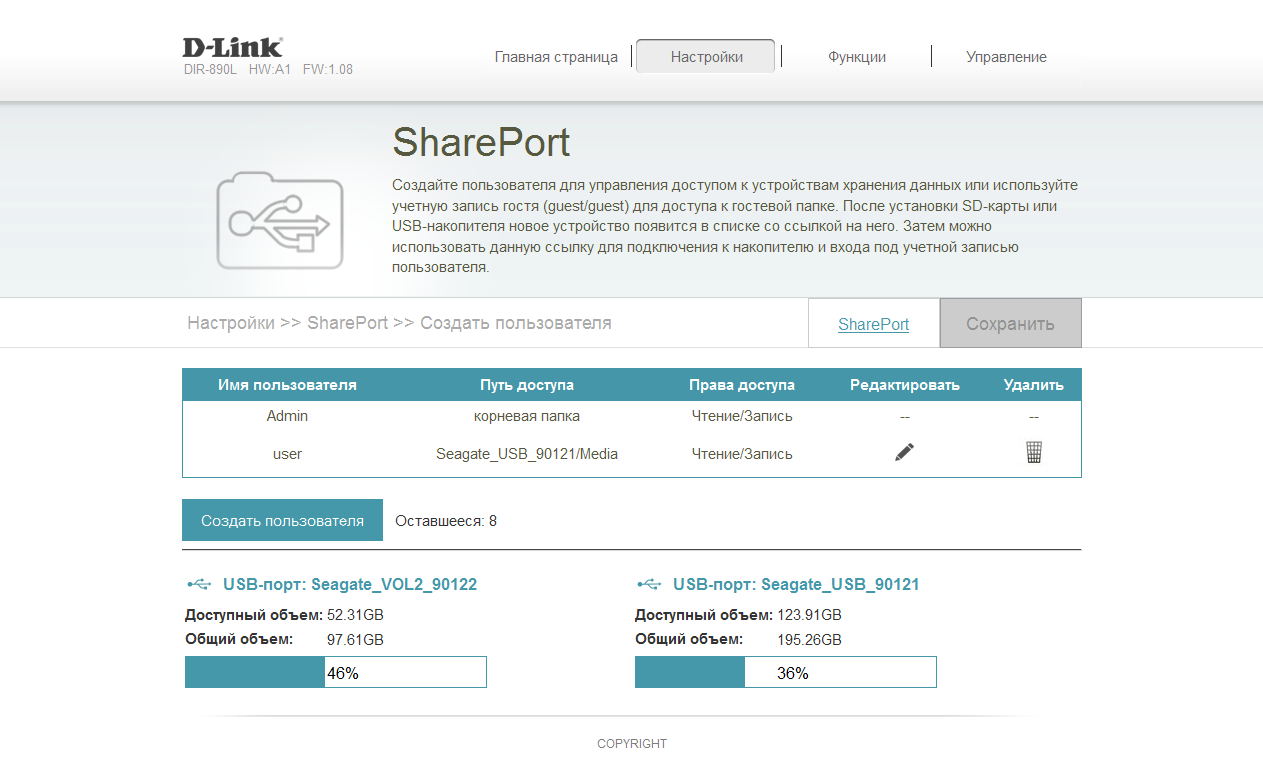

Порты USB роутера могут использоваться для подключения внешних накопителей с соответствующим интерфейсом. При этом допускается наличие нескольких разделов на дисках, а набор поддерживаемых файловых систем ограничен FAT32 и NTFS. Каждый раздел представляется отдельным сетевым ресурсом. Безопасного отключения накопителя не предусмотрено. Если не хватает двух портов, можно воспользоваться хабом (это работает только с USB 2.0). В веб-интерфейсе можно найти информацию о подключенных дисках, но там отображается не более двух разделов.

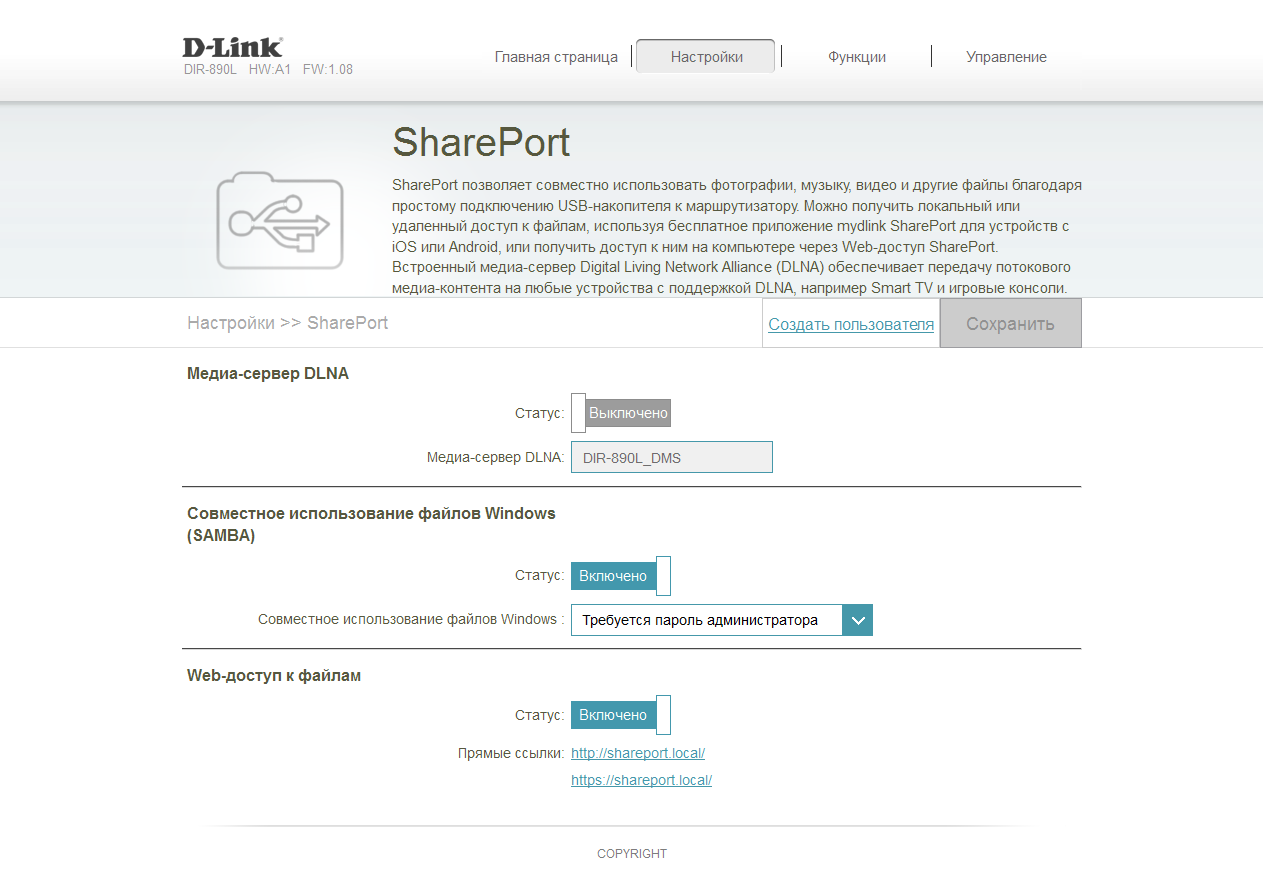

Доступ к файлам осуществляется по протоколу SAMBA, через браузер и из мобильных приложений. В первом случае есть только два варианта ограничения прав — доступ с аккаунтом администратора или доступ без ограничений. Для работы через браузер на отдельной странице можно настроить аккаунты пользователей (до десяти, включая администратора) и указать для них папку и права доступа к ней. Отметим, что работа через браузер осуществляется только из локального сегмента сети, но не через интернет.

В прошивке также присутствует сервер DNLA. Никаких настроек у него нет, кроме включения. Индексируются сразу все подключенные диски. Он поддерживает многие популярные форматы медиафайлов, включая jpeg, mp4, flac, m4a, avi, mkv, mp4, mpeg и другие.

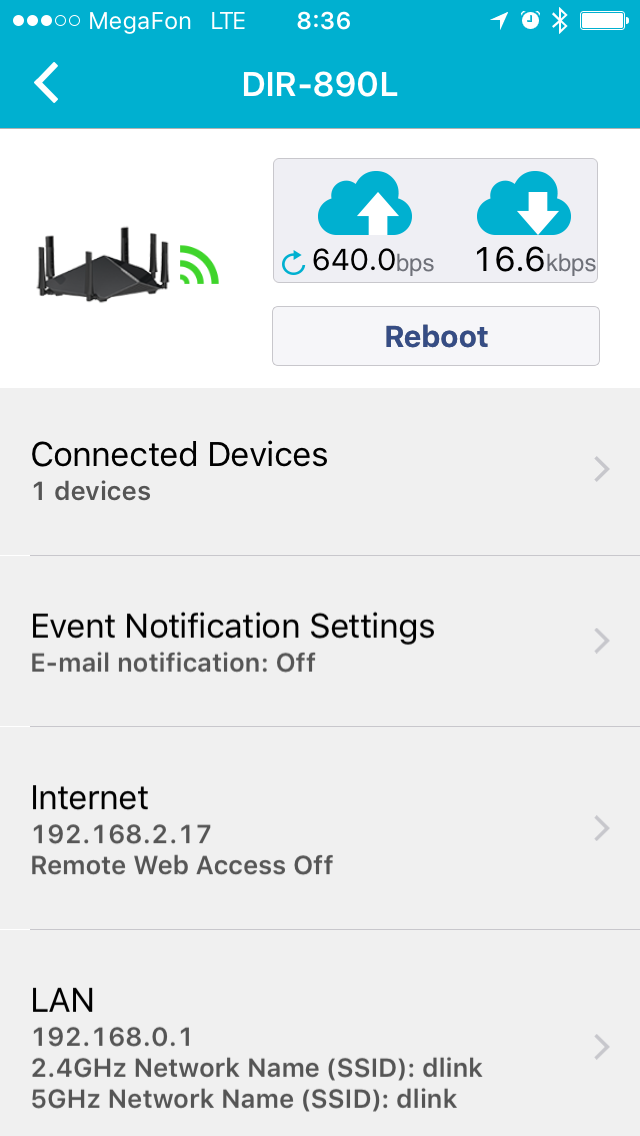

В роутере можно настроить подключение к облачному сервису D-Link, что позволит проверить его статус через браузер или одноименную мобильную утилиту, изменить некоторые настройки, а также перезагрузить устройство. Причем это работает и удаленно, и с «серыми» адресами, и без каких-либо дополнительных сетевых настроек.

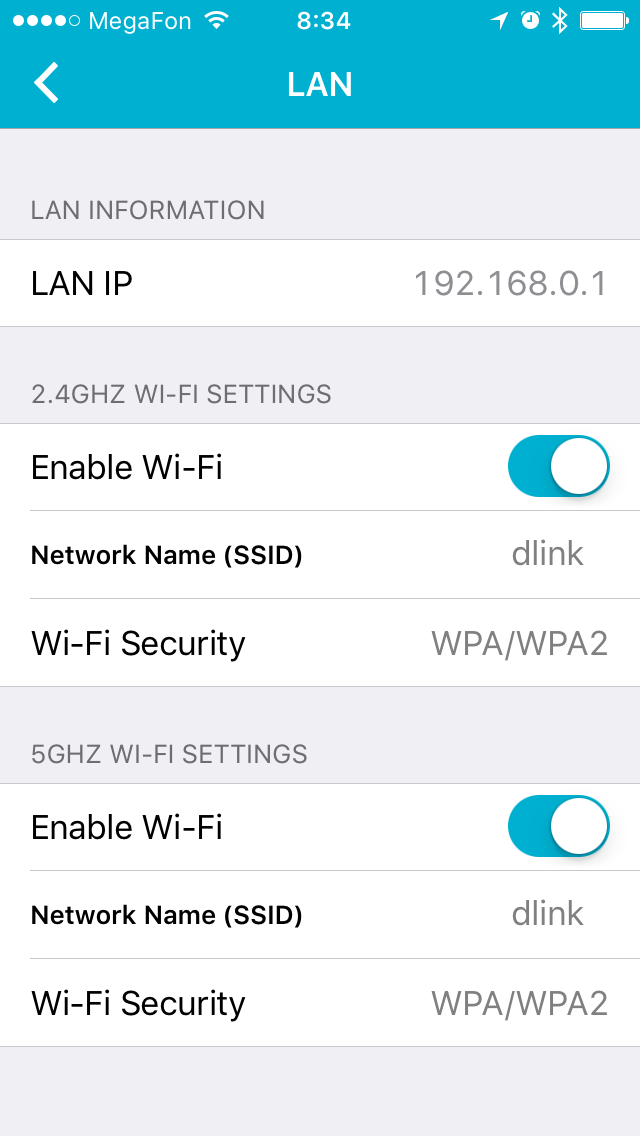

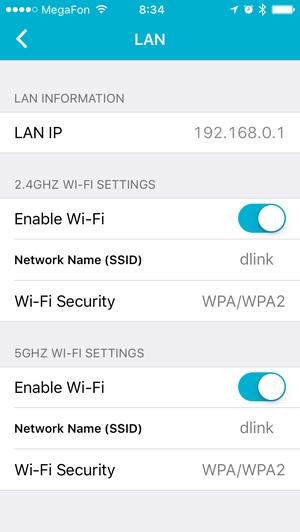

Мобильное приложение mydlink   Мобильное приложение mydlink

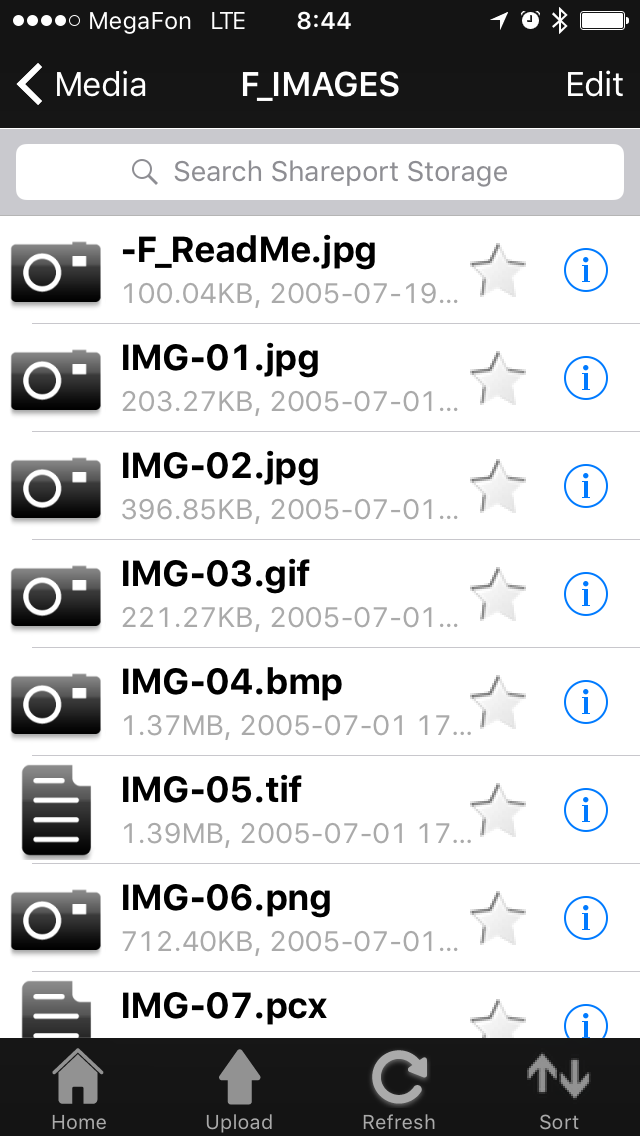

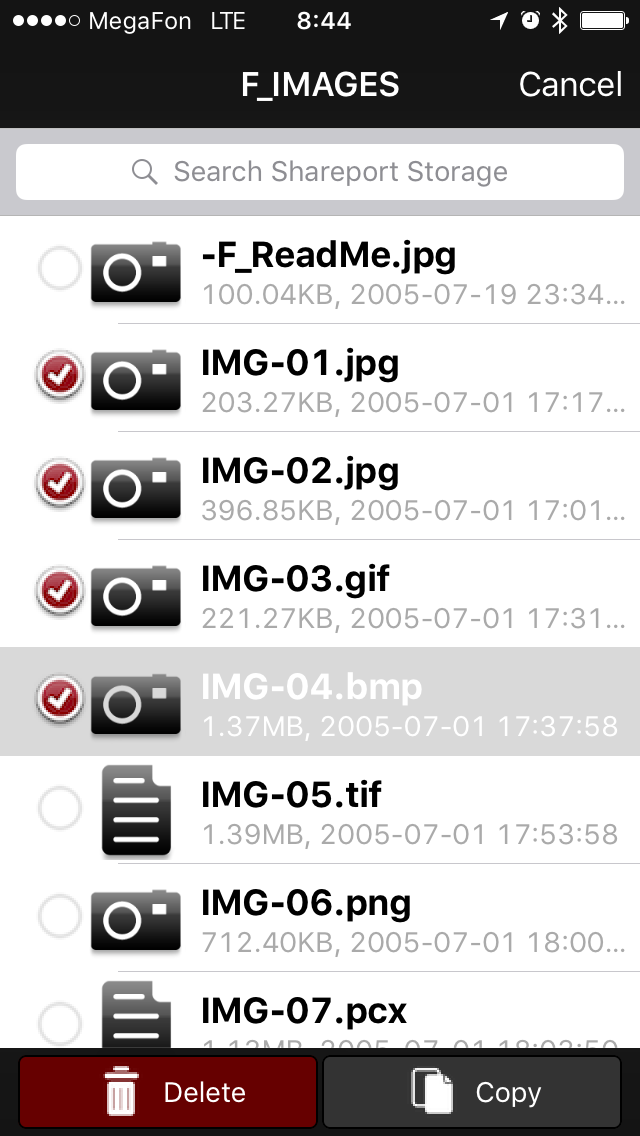

Вторая мобильная утилита — mydlink SharePort — предназначена для доступа к подключенным к роутеру USB-накопителям. Она также умеет работать в локальном и удаленном режимах. Кроме просмотра и загрузки файлов, предусмотрены операции удаления, копирования, создание новых папок. К сожалению, удобной и стабильной программу назвать сложно.

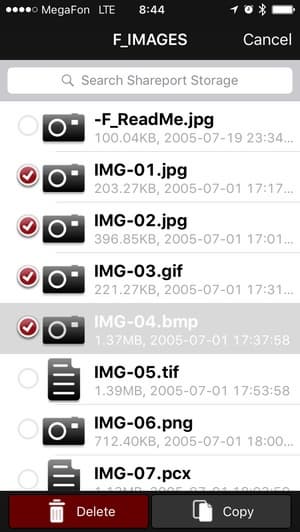

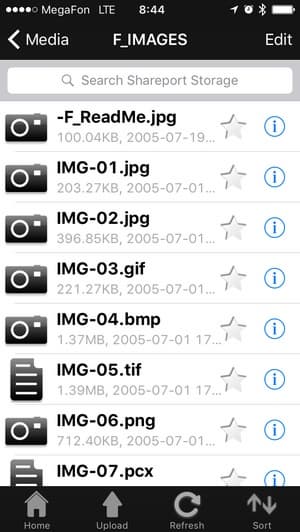

Мобильное приложение mydlink SharePort   Мобильное приложение mydlink SharePort

В целом мы видим, что с точки зрения программного обеспечения устройство не балует пользователя разнообразием возможностей. Даже удивительно, что в имеющей такие аппаратные возможности модели прошивка получилась такой грустной и неинтересной.

Производительность

Для тестирования производительности, как обычно, мы использовали синтетические бенчмарки, способные оценить возможности платформы роутера. Сначала посмотрим на скорость маршрутизации в режимах IPoE, PPPoE, PPTP и L2TP при работе с одним/двумя и с шестнадцатью потоками.

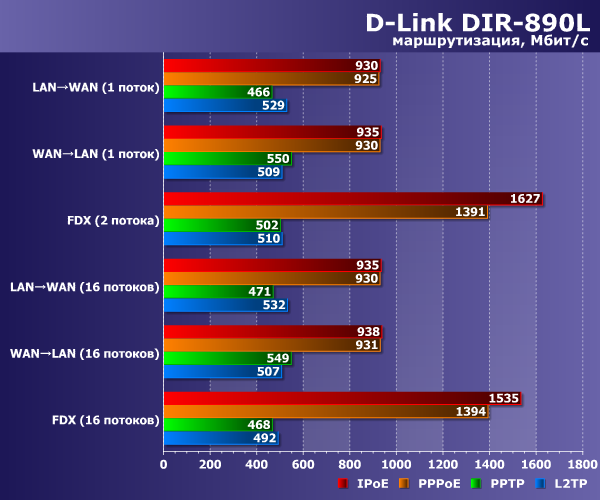

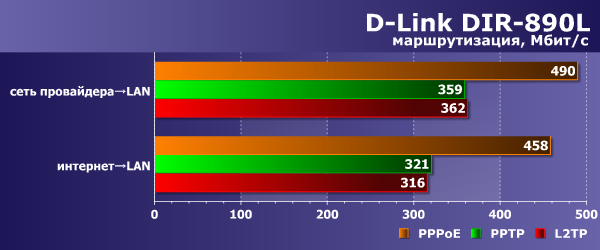

Производительность D-Link DIR-890L

При подключениях по IPoE и PPPoE используется аппаратная обработка пакетов, так что скорости в этих режимах практически достигают гигабита. PPTP и L2TP как и у других моделей медленнее и позволяют получить около 500 Мбит/с, что является отличным результатом. Впрочем, надо отметить, что все больше провайдеров отказываются от таких ресурсоемких вариантов, что позволяет им предложить более скоростные тарифные планы. В большинстве случаев устройство явно не разочарует своих покупателей в точки зрения выполнения основной задачи маршрутизации.

Отметим, что к доступу в сеть провайдера при работе через сервер VPN также нет никаких замечаний.

Производительность D-Link DIR-890L

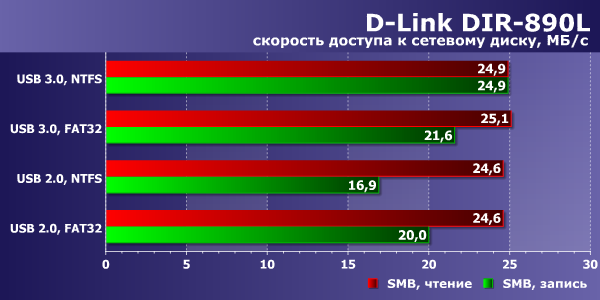

Реализацию сценария сетевого накопителя мы проверяли с использованием SSD и адаптера для USB 3.0. Тестировались скорости чтения и записи файла большого объема по протоколу SAMBA при работе с файловыми системами FAT32 и NTFS по проводному подключению.

Производительность D-Link DIR-890L

Прежде всего, отметим, что вероятно с реализацией версии 3.0 шины в рассматриваемой прошивке есть определенные проблемы. Этот же накопитель на других устройствах показывал заметно более высокие результаты. Будем надеяться, что эта ситуация будет исправлена в новых версиях встроенного программного обеспечения. Ну а цифрами на уровне 20-25 МБ/с сегодня сложно удивить. Для многих домашних сценариев, включая просмотр видео высокого разрешения и работу беспроводных клиентов, ее будет достаточно. Но если у вас есть компьютер с гигабитной сетью, то для него хотелось бы увидеть и более высокие результаты.

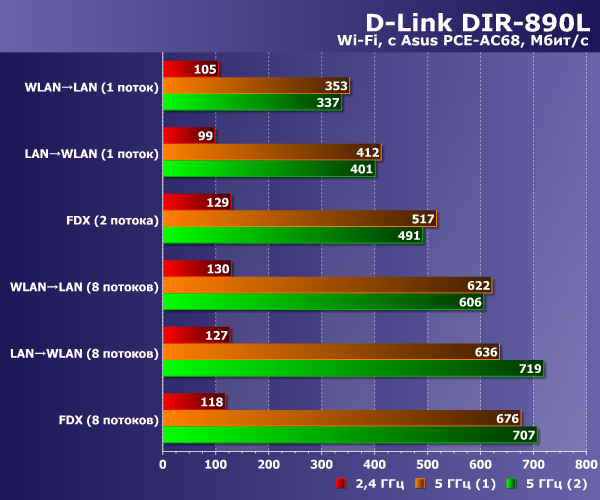

Для тестирования беспроводных точек доступа роутера использовались два компьютера и адаптеры Asus PCE-AC68 (802.11n/ac, до 1300 (5 ГГц)/600 Мбит/с (2,4 ГГц)). Расстояние между роутером и клиентами составляло около четырех метров. Роутер и клиенты настраивались на максимальную производительность. Для контроля подключения к требуемым точкам доступа, технология Smart Connect была отключена. Тесты проводились в один/два и в восемь потоков. Первый график показывает скорость работы одного клиента при подключении к каждой из трех точек доступа.

Производительность D-Link DIR-890L

На очень загруженный диапазон 2,4 ГГц можно уже не обращать особого внимания. В нем рассматриваемая модель даже в условиях присутствия более десятка соседей обеспечивает скорость 100-130 Мбит/с. Если вам требуется высокая производительность беспроводных соединений, особенно в городских условиях, без 5 ГГц не обойтись. Здесь можно рассчитывать на 340-720 Мбит/с в зависимости от сценария. В целом результаты неплохие, особенно если посмотреть на работу с одним потоком. А вот в многопоточных тестах мы видели и более высокие скорости у конкурентов.

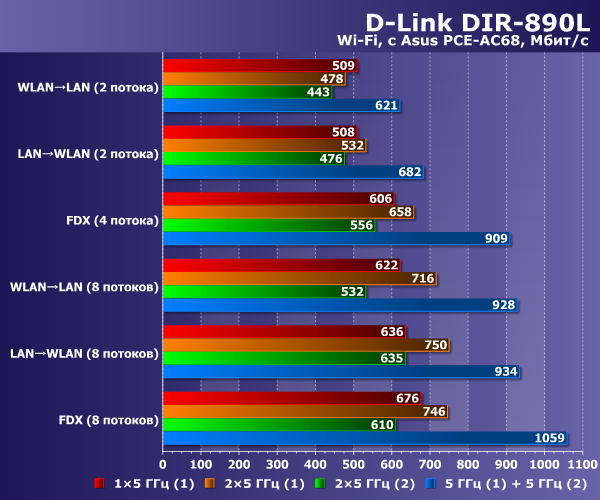

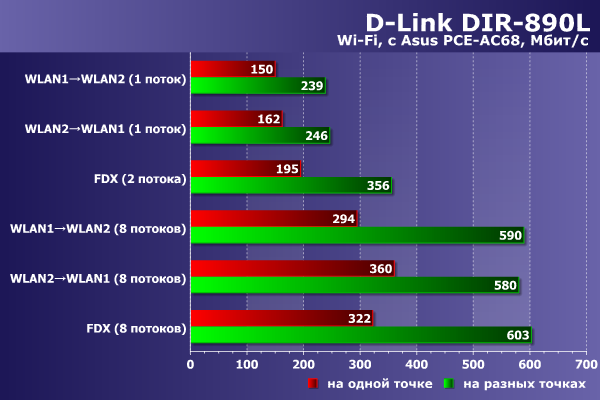

Более интересно посмотреть, как роутер справляется с обслуживанием подключений к разным точкам доступа в диапазоне 5 ГГц. Для этого мы использовали двух клиентов в трех сочетаниях — на первой точке доступа, на второй точке доступа и на разных точках доступа. Для сравнения приводятся результаты работы одного клиента на первой точке доступа с числом потоков два/четыре и восемь.

Производительность D-Link DIR-890L

Разделение клиентов по разным точкам доступа позволяет существенно увеличить общую производительность беспроводных подключений. Прирост составляет 25-40%. Правда не забываем, что здесь ограничением могут выступать уже проводные гигабитные сетевые порты устройства.

Еще один сценарий, который, однако, кажется нам относительно редким, — обмен данными между беспроводными клиентами. На графике сравнивается конфигурация с клиентами на первой точкой доступа на 5 ГГц и когда они подключены к разным точкам доступа.

Производительность D-Link DIR-890L

Как мы видим, здесь тоже можно рассчитывать на существенный рост скорости, составляющий от 50 до 100 процентов.

Таким образом, можно говорить о том, что наличие в роутере двух точек доступа в диапазоне 5 ГГц может обеспечить определенные преимущества с точки зрения производительности. С другой стороны, на наш взгляд, подобные требования встречаются все-таки не очень часто и их нельзя назвать массовыми. Кроме того, не забываем, что данное тестирование проводилось с быстрыми беспроводными адаптерами максимальной конфигурации, а в большинстве ноутбуков и мобильных устройств установлены более простые модели, имеющие меньшие скорости подключения.

Корпус в данной модели достаточно крупный и возникновение проблем с температурным режимом маловероятно. Но мы проверили несколько сценариев — бездействие, маршрутизация L2TP и обмен данными по беспроводным сетям (три варианта). Тесты проводились в течение десяти минут с активным охлаждением вентилятором между ними. В таблицу для отчета собирались максимальные результаты. Комнатная температура составляла около 22 градусов. Для снятия показаний использовалась возможность доступа к консоли роутера в прошлых версиях прошивок. Отметим, что определенное влияние на результаты оказывает и общий для всех чипов радиатор.

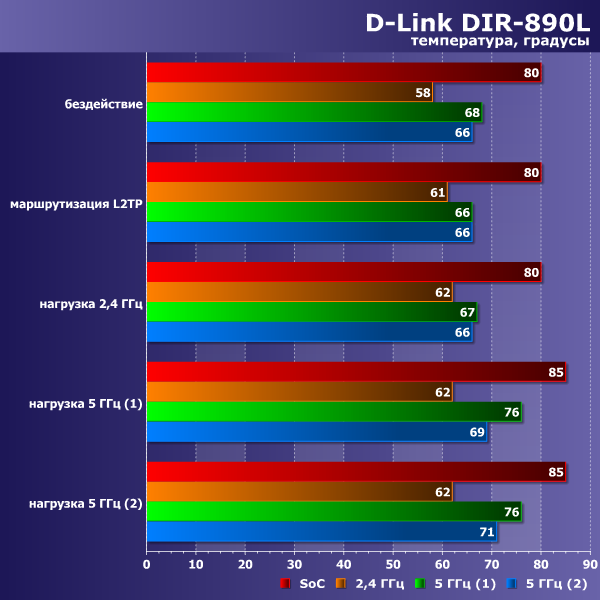

Температурный режим D-Link DIR-890L

Максимальная зафиксированная температура центрального процессора составляет 85 градусов. Из радиоблоков самым горячим оказался первый на 5 ГГц, который во время активной работы нагревался до 76 градусов. Учитывая характеристики современных микросхем, это вполне допустимо.

Выводы

Решения верхнего сегмента в большинстве областей рынка часто создаются скорее для демонстрации возможностей производителя и продвижения его более доступных продуктов, чем для получения большой прибыли от продажи. При этом в них можно встретить оригинальные инженерные решения, а также новые подходы с точки зрения дизайна. Конечно, первые могут быть слишком необычны и интересны далеко не всем, а вот дизайн является более понятной для потребителей характеристикой. Пожалуй, именно внешний вид рассмотренного сегодня D-Link DIR-890L является наиболее яркой его характеристикой во всех смыслах. Крупный корпус с глянцевой красной крышкой явно привлекает внимание, особенно если говорить про энтузиастов и любителей компьютерных игр. Впрочем, некоторым он может показаться слишком вызывающим.

С точки зрения аппаратной конфигурации, данная модель представляет собой одно из наиболее производительных в домашнем сегменте решений, обладая двухядерным процессором и большим объемом оперативной памяти. Недаром разработчик относит его к серии «ультрапроизводительных» беспроводных роутеров. К сожалению, встроенное программное обеспечение явно отстает и не позволяет задействовать все эти ресурсы. Из дополнительных функций упомянем только работу с расписаниями и реализацию гостевых беспроводных сетей.

По скорости на основной задаче маршрутизации роутер выступает на уровне лучших решений других производителей обеспечивая более 900 Мбит/с в режимах IPoE и PPPoE и около 500 Мбит/с в PPTP и L2TP. А вот в сценарии сетевого доступа к файлам на внешних накопителях с интерфейсом USB мы отметили отсутствие существенного преимущества у порта версии 3.0, что, скорее всего, связано с ошибками в прошивке.

Наличие трех радиоблоков может существенно повысить общую производительность беспроводных подключений в определенных сценариях, которые, однако, представляются нам маловероятными. Кроме того, две точки доступа на 5 ГГц помогут справиться с потенциальным проблемами совместимости, когда контроллер в мобильном устройстве имеет ограничения по поддерживаемым каналам.

Данная модель может быть интегрирована в облачный сервис mydlink, что позволяет реализовать удаленный мониторинг и управление роутером из браузера или мобильного приложения. Также предлагается фирменная утилита для смартфонов и планшетов для доступа к файлам на подключенных к роутеру внешних дисках.

Из трех присутствующих на нашем рынке моделей класса AC3200 продукт D-Link является самым доступным, однако разница в цене относительно невелика и составляет около десяти процентов. При этом роутер отстает с точки зрения возможностей штатного программного обеспечения, но имеет наиболее яркий дизайн. Так что если вам требуется мощное современное решение с базовыми функциями домашнего роутера, при этом не нравятся традиционные черные корпуса, а хочется выделиться, то D-Link DIR-890L должен вам подойти.

На фоне белых, серых и черных корпусов большинства моделей домашних беспроводных роутеров новинка радует глаз, да и по своим техническим характеристикам явно выделяется. Так что мы присудили D-Link DIR-890L нашу награду «Original Design».
