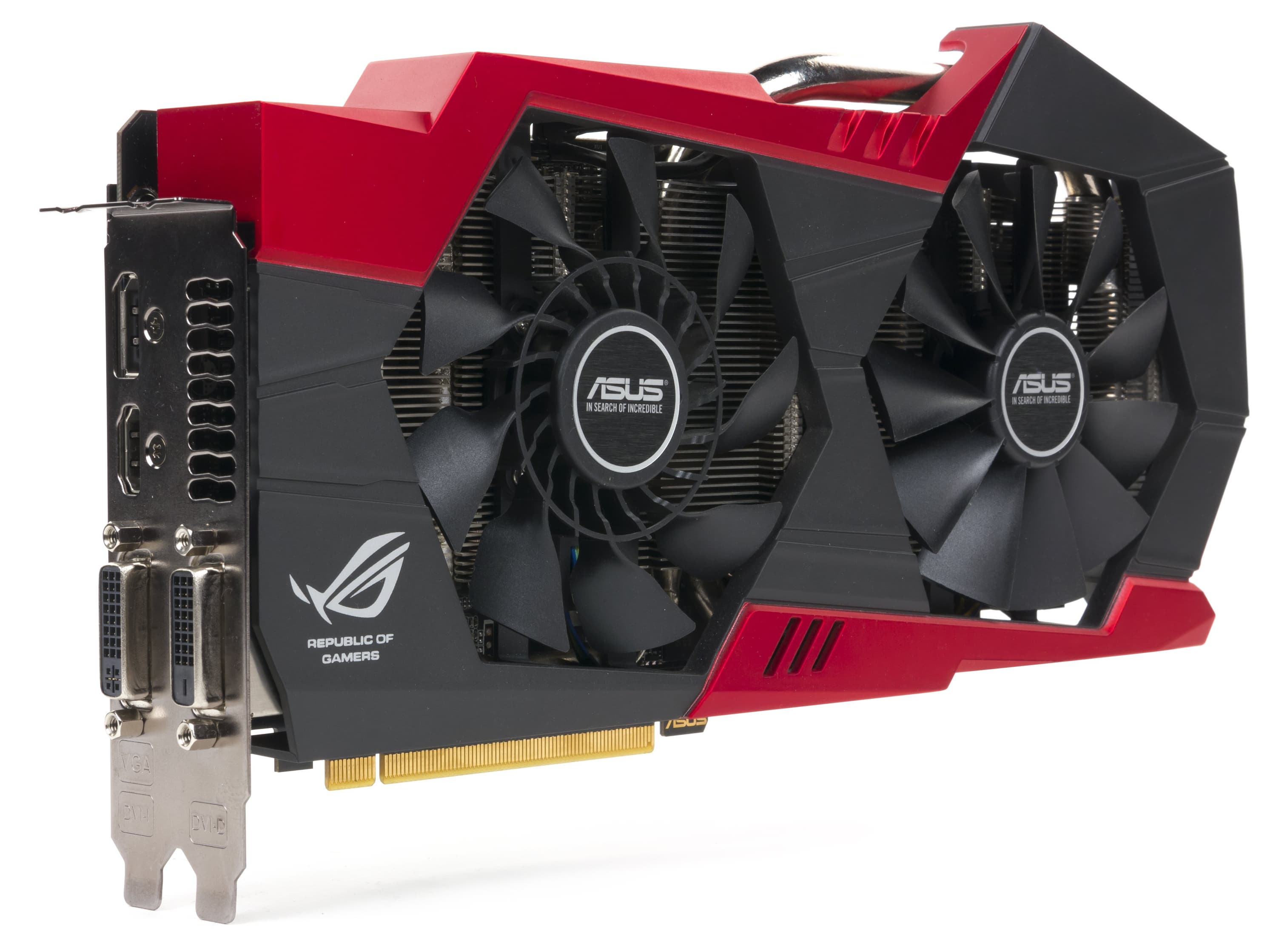

Geforce GTX 760 в исполнении Asus

Asus Geforce GTX 760 Striker Platinum 4096 МБ 256-битной GDDR5 PCI-E

Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

Мы уже много раз рассматривали продукты на базе Geforce GTX 760, однако впервые изучаем ускоритель, укомплектованный 4 гигабайтами памяти (стандартно — 2 гигабайта). Акселератор также имеет сильно повышенные частоты работы.

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus Geforce GTX 760 Striker Platinum 4096 МБ 256-битной GDDR5 PCI-E

Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.

Устройство(а)


Asus Geforce GTX 760 Striker Platinum 4096 МБ 256-битной GDDR5 PCI-E
ПараметрЗначениеНоминальное значение (референс)
GPUGeforce GTX 760 (GK104)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1084—1254980—1033
Частота работы памяти (физическая (эффективная)), МГц1500 (6000)1500 (6000)
Ширина шины обмена с памятью, бит256
Число вычислительных блоков в GPU/частота работы блоков, МГц6/1084—12546/980—1033
Число операций (ALU) в блоке192
Суммарное число операций (ALU)1192
Число блоков текстурирования (BLF/TLF/ANIS)96
Число блоков растеризации (ROP)32
Размеры, мм285×115×36245×100×38
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт175/70/55169/67/52
Выходные гнезда1×DVI (Dual-Link/HDMI),1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.21×DVI (Dual-Link/HDMI),1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
Поддержка многопроцессорной работыSLI
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов10
Дополнительное питание: количество 6-контактных разъемов12
Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI3840×2400/3840×2400/2560×1600/1920×1200
Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI3840×2400/3840×2400/2560×1600/1920×1200

Комплектация локальной памятью
Картa имеeт 4096 МБ памяти GDDR5 SDRAM, размещенной в 16 микросхемах 2Gb (по 8 на каждой стороне PCB).

Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1500 (6000) МГц.

Сравнение с эталонным дизайном (reference)

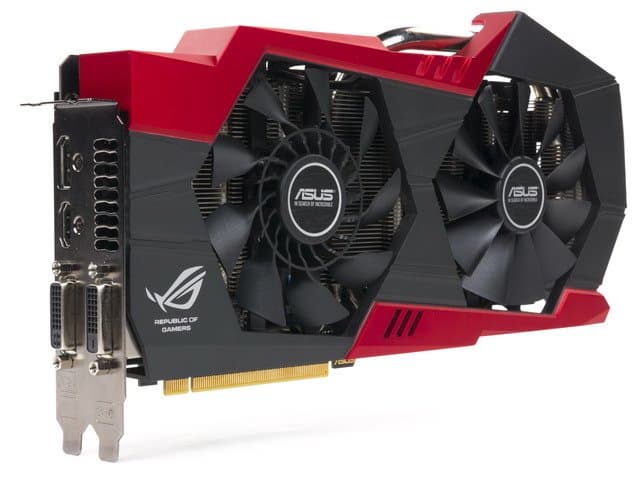

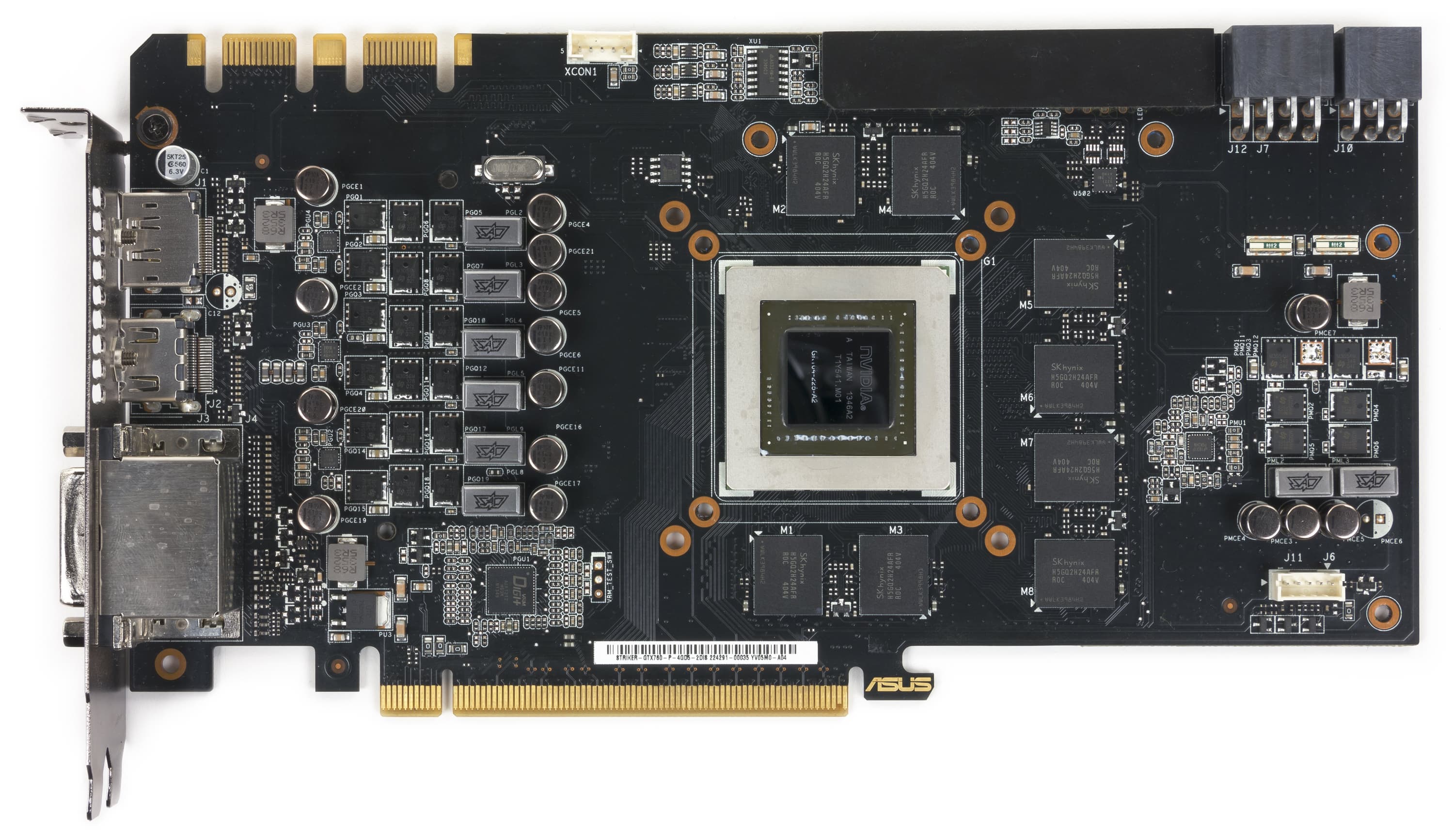

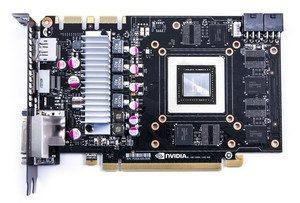

Вид спереди
Asus Geforce GTX 760 Striker Platinum 4096 МБ 256-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 760

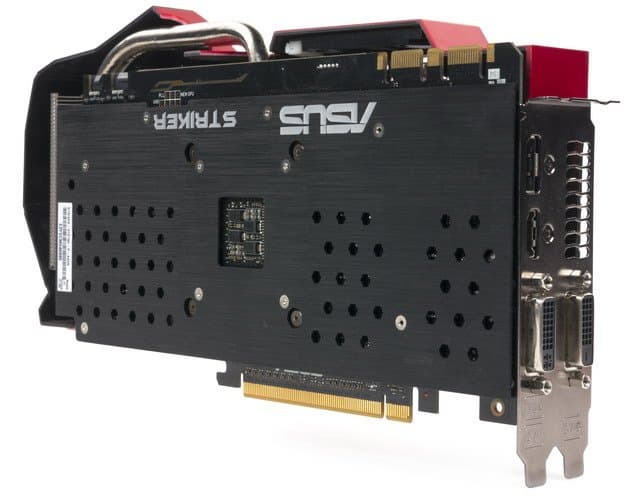

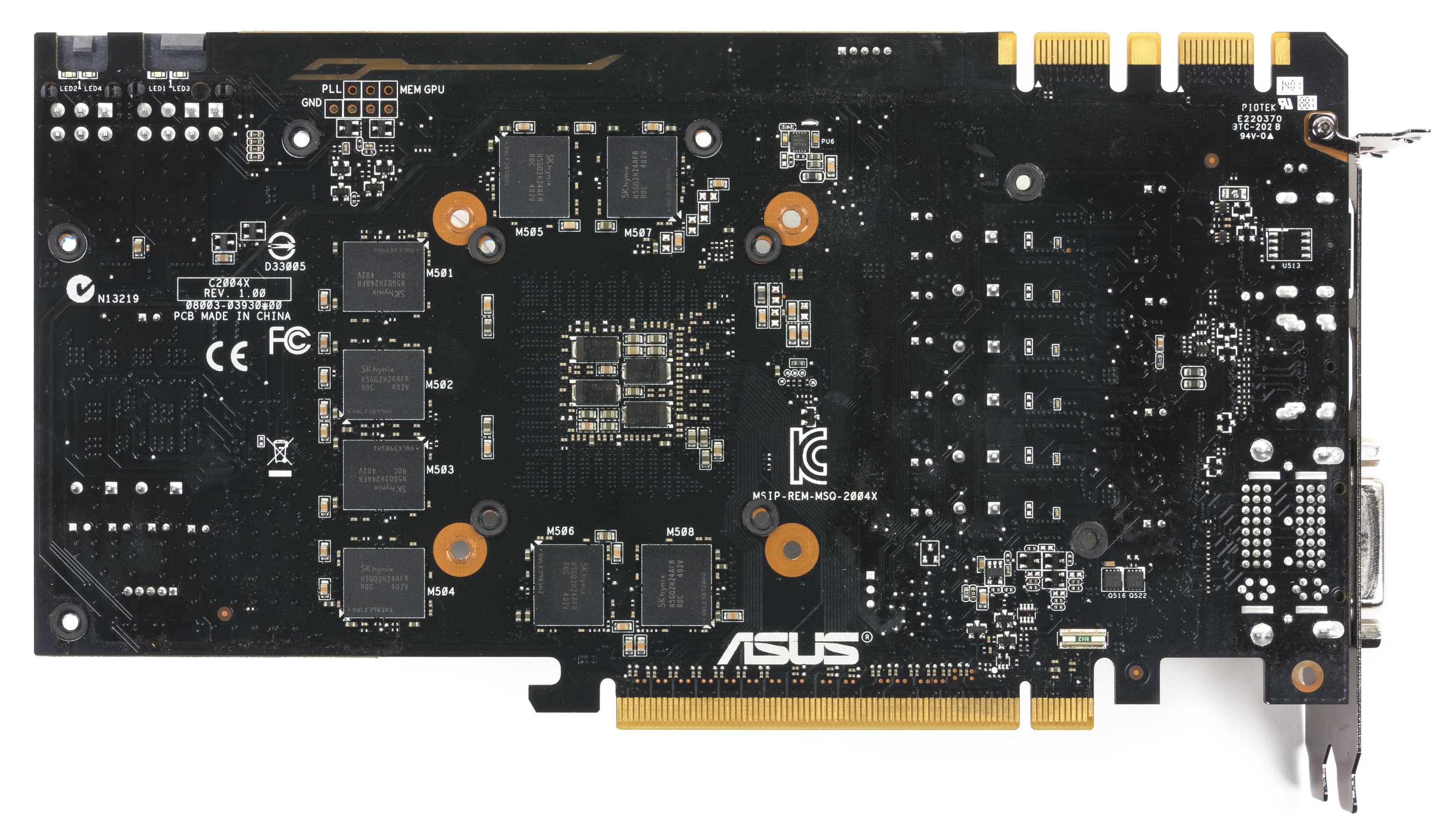

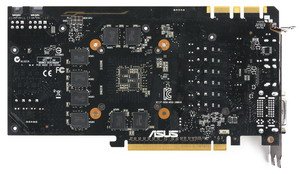

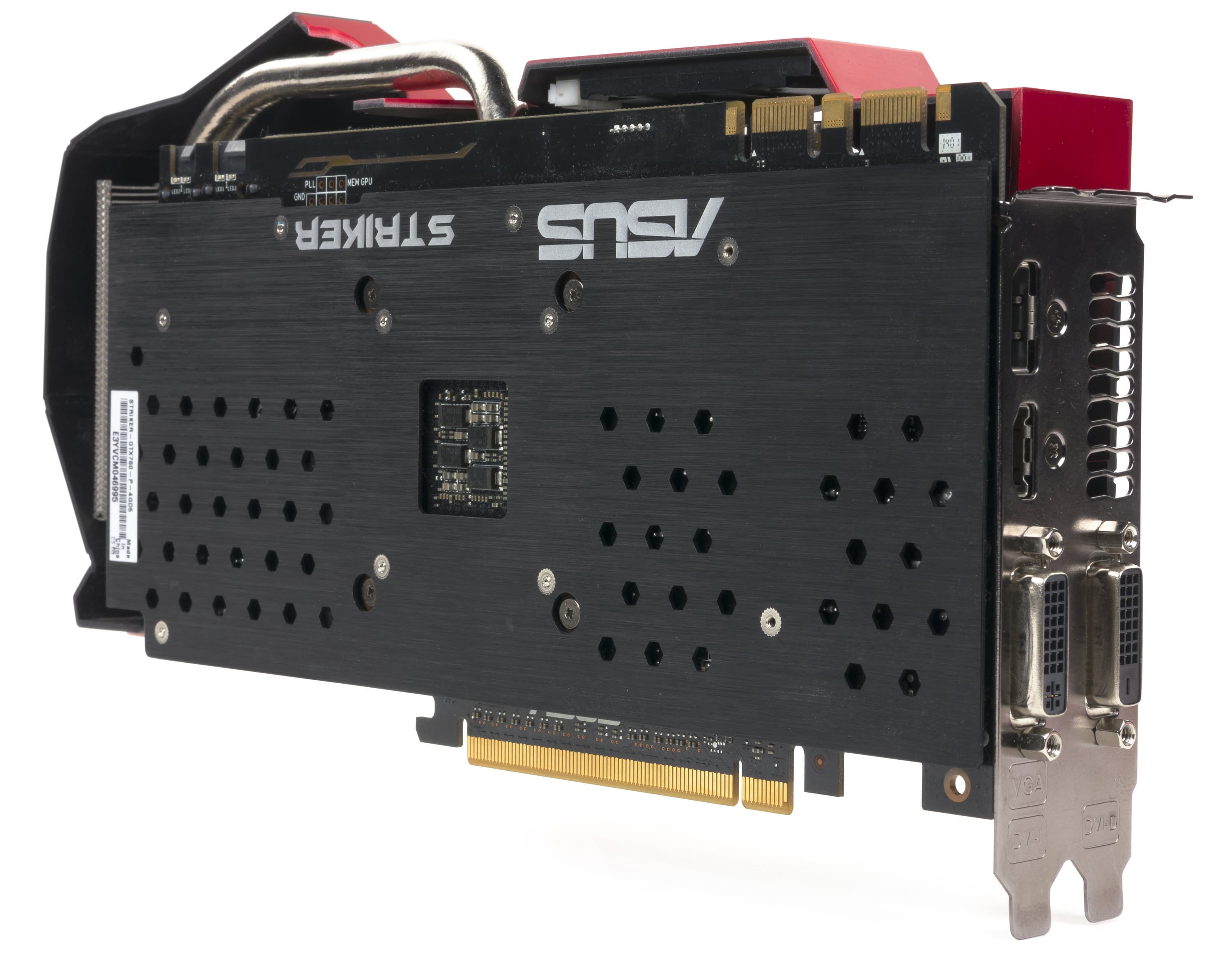

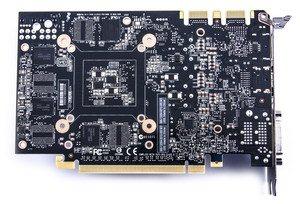

Вид сзади
Asus Geforce GTX 760 Striker Platinum 4096 МБ 256-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 760

Все видеокарты серии Republic Of Gamers (ROG) отличаются уникальным дизайном собственной разработки Asus, способны к работе на штатно повышенных частотах ядра и памяти, а также поддерживают особо тонкую настройку карты в плане частот и вольтажа ядра и микросхем памяти.

Данный продукт тоже сильно отличается от референс-карты, и не только комплектацией вдвое большим объемом памяти, что потребовало размещения микросхем памяти на оборотной стороне PCB. У карты сильно переработан блок питания: во-первых, схема питания стала 8-фазной с современными металлическими конденсаторами, что позволяет изменять напряжение питания ядра и памяти с ювелирной точностью (для этого следует использовать фирменную утилиту GPU Tweak, о которой я не раз уже писал). Это все очень понравится энтузиастам-оверклокерам. Во-вторых, силовой блок поддерживает более высокие лимиты потребляемой мощности, что опять же на руку любителям разгона. К тому же частоты работы карты очень сильно повышены изначально, что обеспечивает ей производительность, сравнимую с конкурентами более высокого уровня.

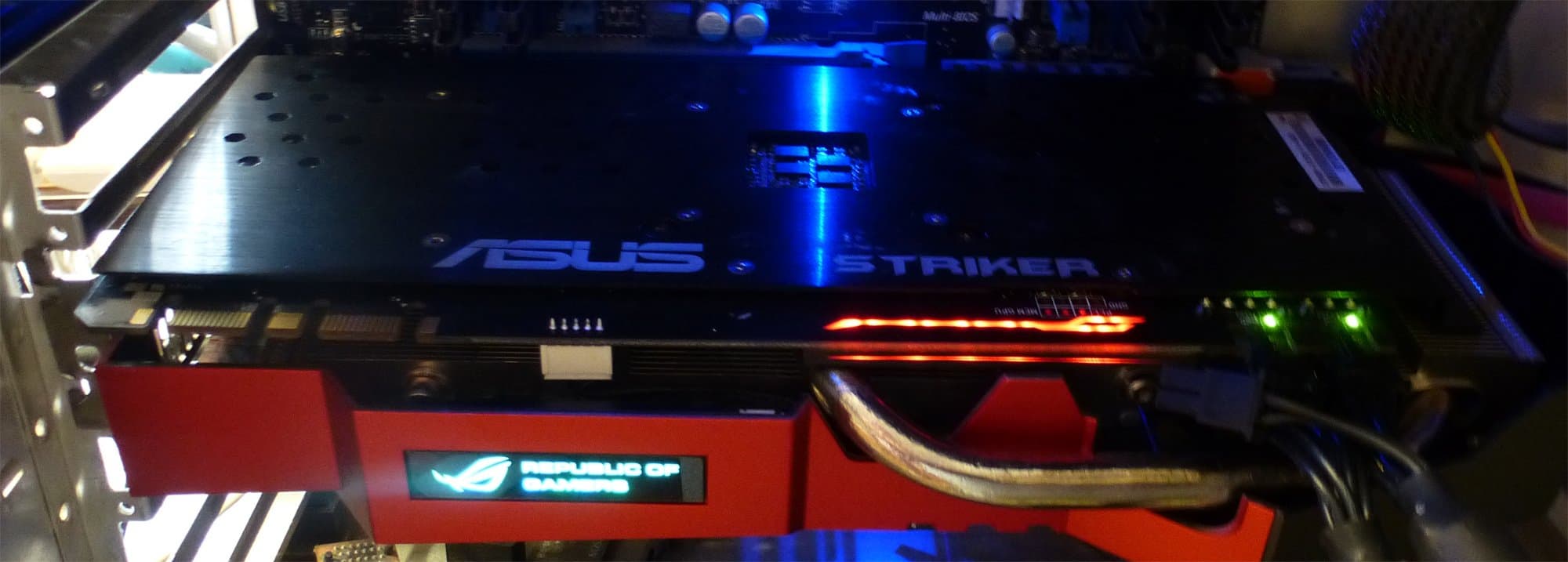

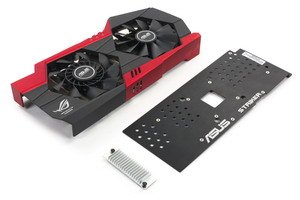

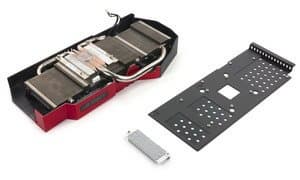

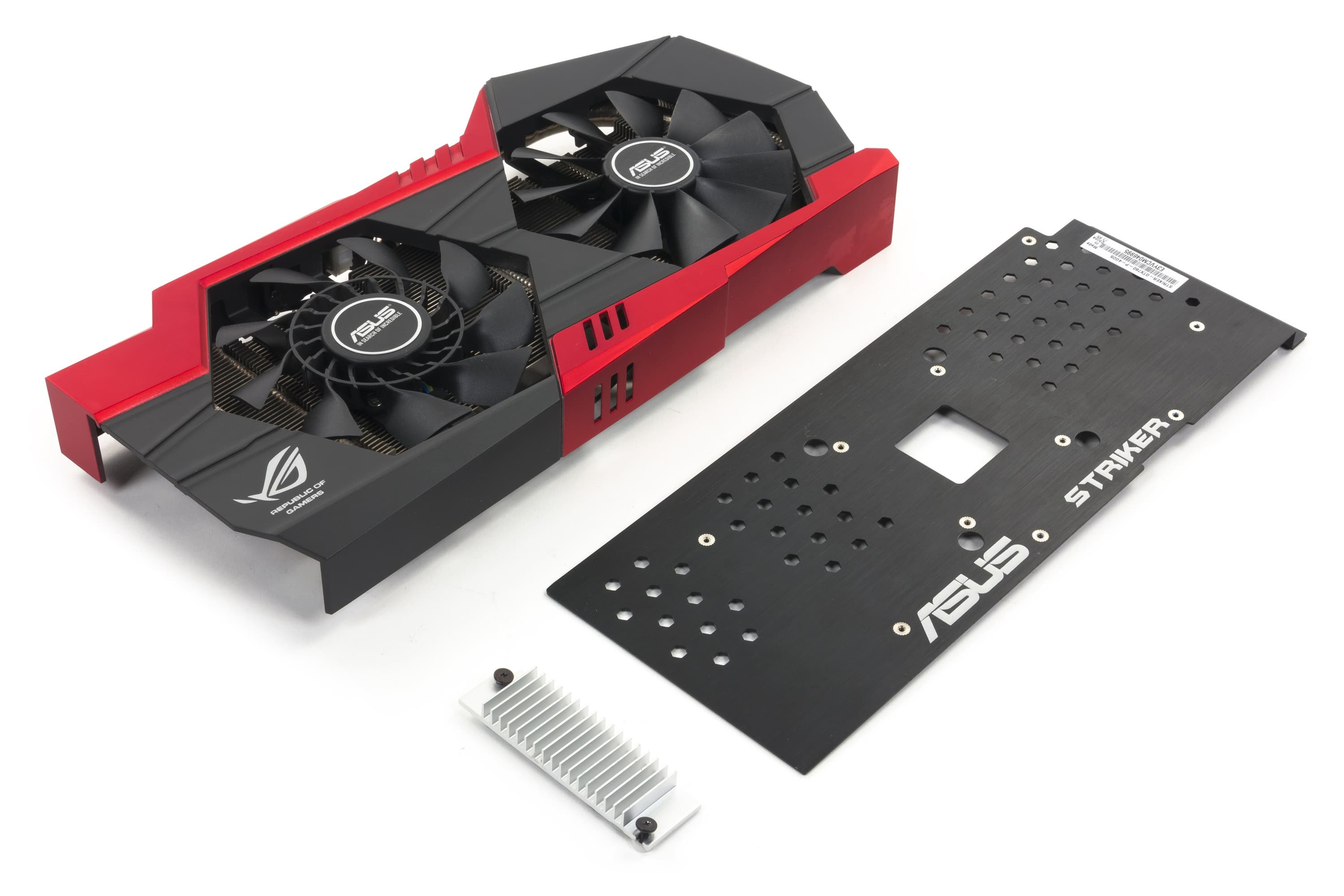

Система охлаждения

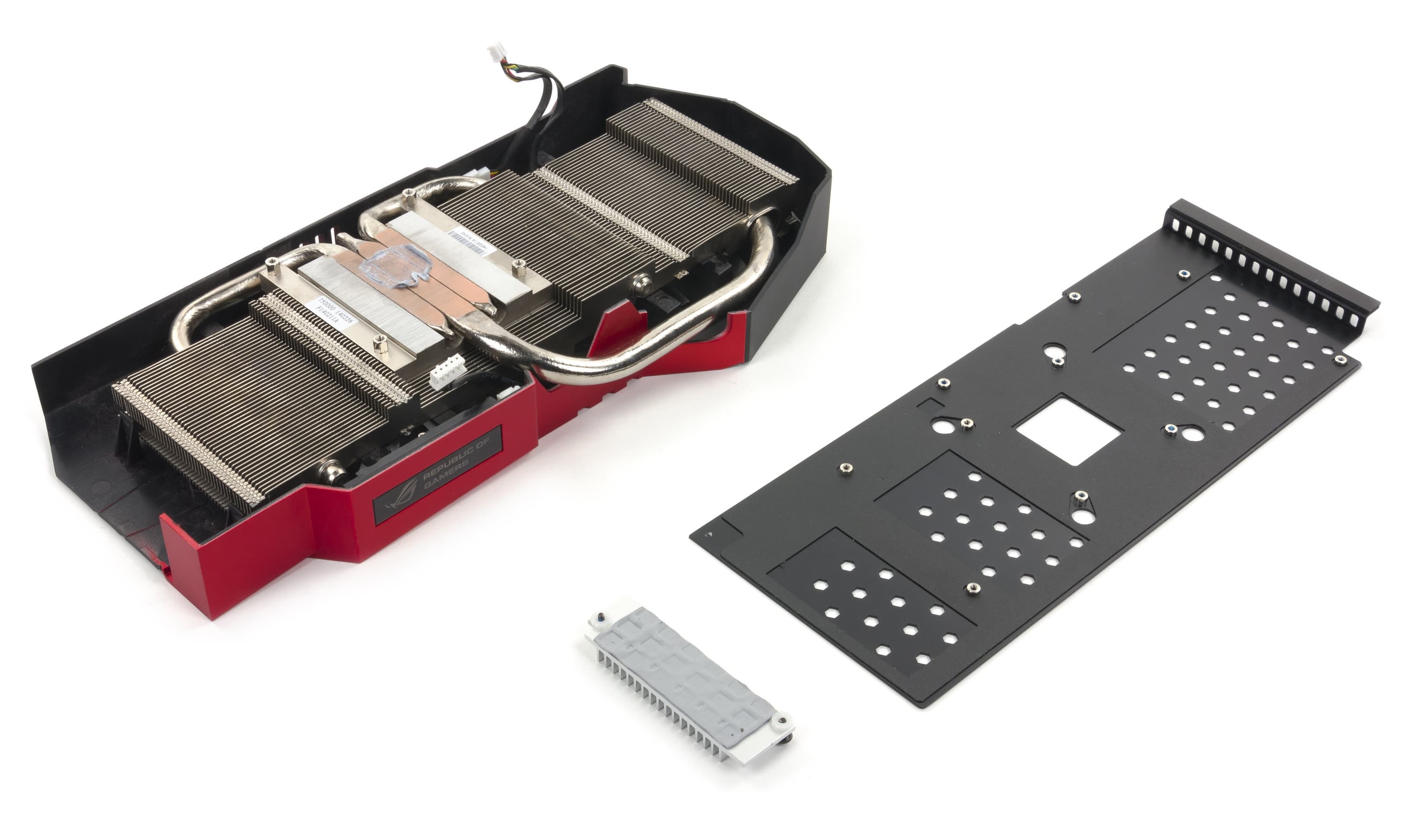

Основой кулера является массивный пластинчатый радиатор из медного сплава, покрытый никелем. В основание впрессованы тепловые трубки, помогающие разносить тепло равномерно по радиатору. Сверху установлен кожух с двумя вентиляторами особой конструкции CoolTech Fan Technology. Первый вентилятор — основной, он имеет дополнительные лопасти около центра, что при неизменном уровне шума резко поднимает эффективность засасывания воздуха. Второй — вспомогательный, он всегда работает на небольших оборотах (около 900 об/мин).

Микросхемы памяти без охлаждения, а вот силовые транзисторы имеют свой небольшой радиатор. На торце кожуха есть фирменный светящийся логотип Republic Of Gamers. Задняя металлическая панель на карте играет лишь роль ребра жесткости.

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 70 градусов, что является очень неплохим результатом для видеокарты такого уровня. При этом максимальная частота вращения основного вентилятора не превысила 1410 оборотов в минуту, так что СО оставалась практически неслышимой на фоне работы всего системного блока. (Как правило, мы начинаем ощущать шум кулера (среднерядового для видеокарт), начиная примерно с 1800-2000 оборотов в минуту (зависит от конструкции вентиляторов). 2500 оборотов в минуту — это уже весьма шумное устройство.)
Мониторинг температурного режима (с помощью EVGA PrecisionX (автор А. Николайчук AKA Unwinder)

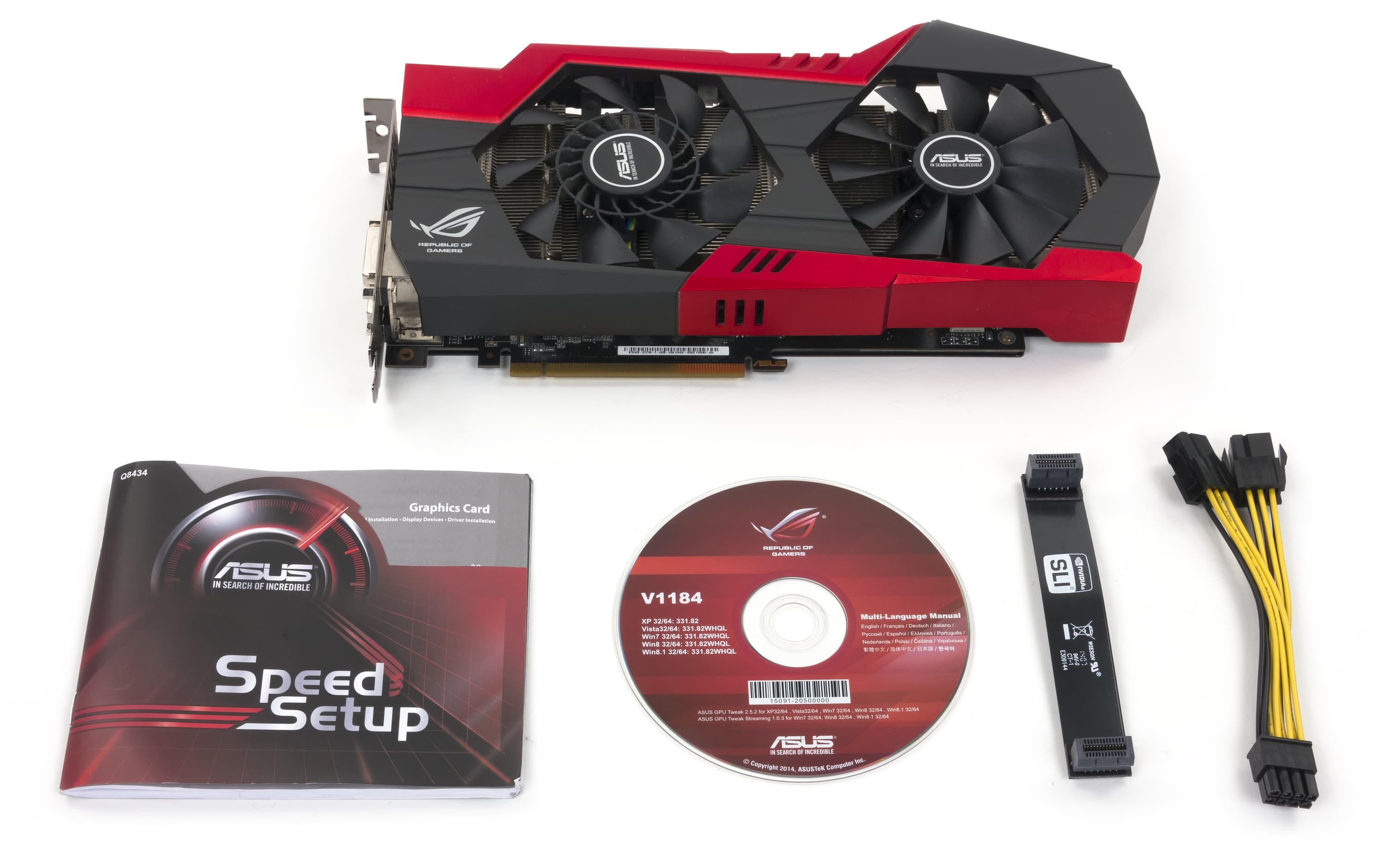

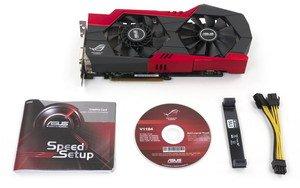

Комплектация.
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс мост SLI и разветвитель питания на 8-контактный разъем.

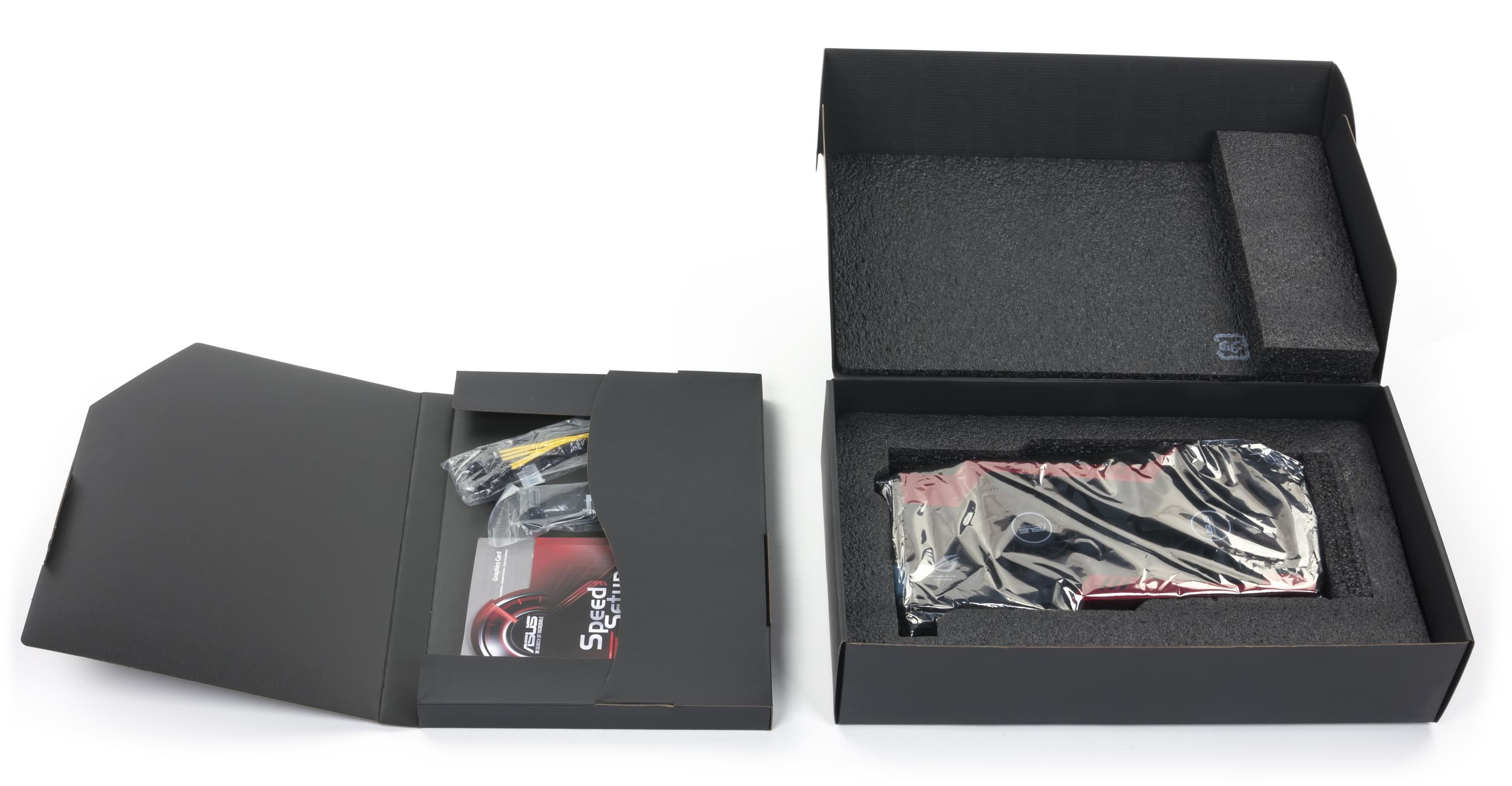

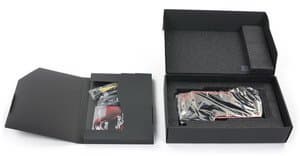

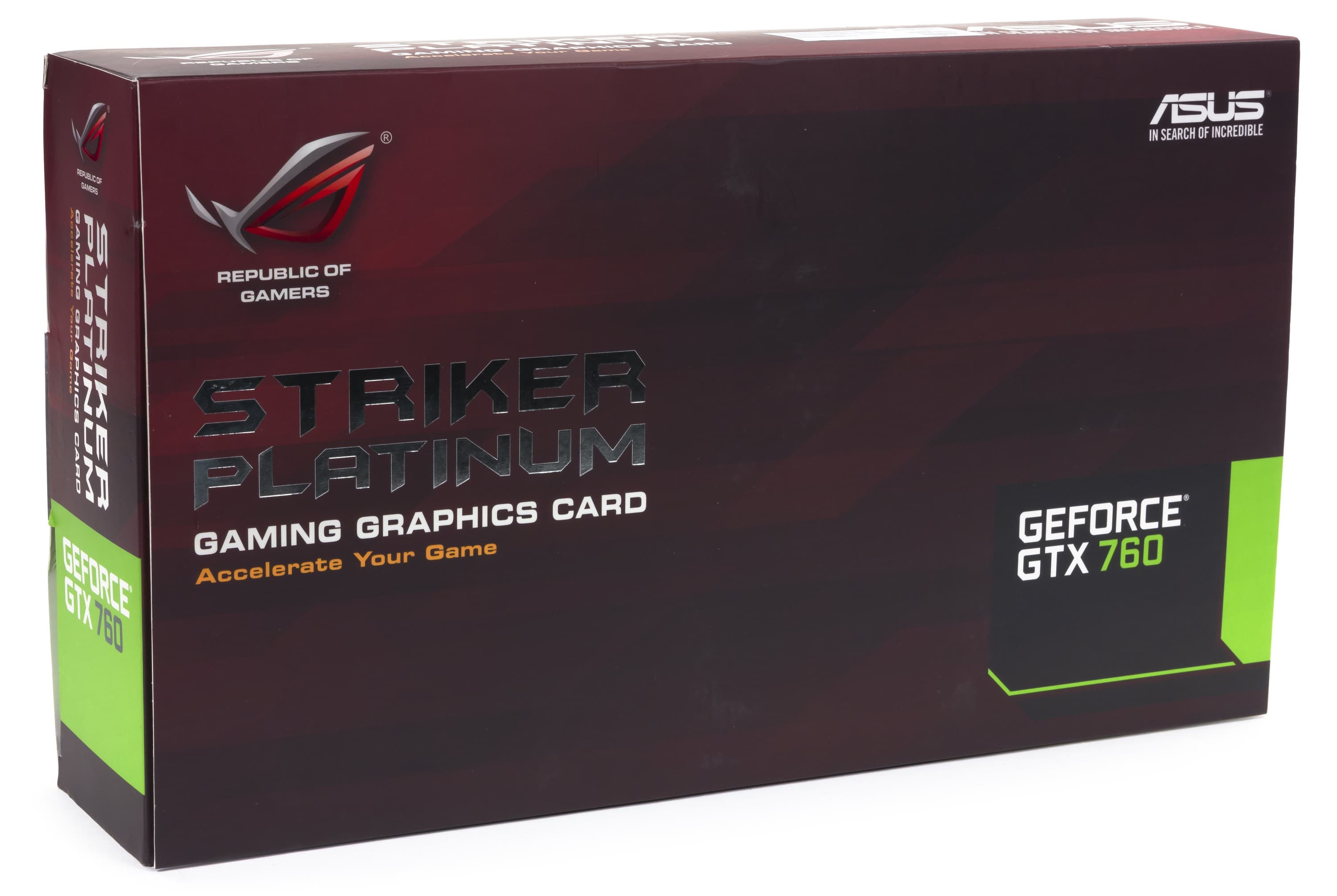

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • монитор Asus ProArt PA249Q (24″);
  • драйверы AMD версии Catalyst 14.6, Nvidia версии 340.43. VSync отключен.

Список инструментов тестирования

Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Tomb Raider (2014) (Crystal Dynamics/Square Enix), DirectX 11.0

  • Sniper Elite V2 (Rebellion Developments/505 Games) — DirectX 11.0

  • Crysis 3 (Crytek/EA), DirectX 11.0

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь

  • Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0

  • Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0

  • Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1

Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят Asus GTX 760 Striker и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. конец августа 2014 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
14Asus GTX 760 Striker 4096 МБ, 1084—1254/6000840239351
15R9 280 3072 МБ, 940/940/5000820291282
17GTX 760 2048 МБ, 980—1033/6000760283269
18GTX 660 Ti 2048 МБ, 915—1030/6000710218326
19R9 270X 2048 МБ, 1050/1050/5600700315222

Комментарий к Рейтингам iXBT.com


Повышенные частоты у карты Asus позволили ей опередить конкурента в лице R9 280 и выйти на первое место в группе.
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейконец августа 2014 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
05R9 270X 2048 МБ, 1050/1050/5600315700222
11R9 280 3072 МБ, 940/940/5000291820282
14GTX 760 2048 МБ, 980—1033/6000283760269
19Asus GTX 760 Striker 4096 МБ, 1084—1254/6000239840351
22GTX 660 Ti 2048 МБ, 915—1030/6000218710326

Комментарий к Рейтингам полезности


Однако продукт Striker («Молотобоец» или «Гарпунер», кому как нравится) имеет чрезвычайно завышенную цену, которая соответствует ускорителям уже более высокого уровня. Совершенно неудивительно, что этот ускоритель занял предпоследнее место в рейтинге полезности в своей группе.

Asus Geforce GTX 760 Striker Platinum 4096 МБ 256-битной GDDR5 PCI-E — оригинальный и интересный с точки зрения энтузиастов продукт. GTX 760 относится к среднему уровню ускорителей, но повышенные частоты работы, а также оверклокерский потенциал сделали видеокарту Asus конкурентоспособной даже в более высоком сегменте. В то же время, чрезмерно завышенная розничная цена не позволяет получить этому ускорителю высокую оценку в рейтинге полезности. Тем не менее, фанаты серии Republic Of Gamers могут порадоваться, что получили очередной интересный продукт. Кстати, стоит отметить два факта: во-первых, наличие 4 гигабайт локальной памяти почти ничего не дает этой карте. Я исследовал ее работу на номинальных для GTX 760 частотах, и практически нигде не было никакой разницы в скорости по сравнению с референсом. Так что высокая производительность здесь достигается лишь за счет повышенных частот работы. Во-вторых, оверклокерский потенциал очень высок: наш экземпляр смог стабильно работать на частотах 1200—1350 МГц по ядру и 6600 МГц по памяти, достигнув в итоге производительности, почти соответствующей куда более дорогому Radeon R9 280X. Следует отдельно отметить отличную работу системы охлаждения, которая является весьма тихой и очень эффективной.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за сентябрь 2014 года)

награду получила карта:
  • Asus Geforce GTX 760 Striker Platinum 4096 МБ 256-битной GDDR5 PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
GTX 760 — $212 (на 01.06.16) GTX 660 Ti — $309(2)
GTX 760 — $212 (на 01.06.16) GTX 660 — $200(12)
GTX 760 — $212 (на 01.06.16) R9 280 — $276(2)
GTX 760 — $212 (на 01.06.16) R9 270X — $195 (на 01.06.16)
Asus GTX 760 Striker — Н/Д(0), T-10828724 GTX 760 — $212 (на 01.06.16)
Предложения Asus GTX 760 Striker
L-10828724-10


Благодарим компанию
Asus Russia
и лично Евгения Бычкова

за предоставленную на тестирование видеокарту

2 блока питания Corsair CMPSU-1200AXEU для тестового стенда предоставлены компанией Corsair

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией Asustek

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair

Монитор Asus ProArt PA249Q для рабочего компьютера предоставлен компанией Asustek
