Многие компании, работающие на рынке компьютерных комплектующих, обзавелись суббрендами, которые занимаются продажей компонентов для игровых систем. Целевой аудиторией таких суббрендов являются геймеры, на которых и ориентирован ассортимент подобных торговых марок. Правда, часто под видом специализированных геймерских продуктов предлагаются разукрашенные низкобюджетные решения, также часто в подобных продуктах можно встретить различные виды подсветки. Почему-то бытует мнение, что геймеры просто мечтают обзавестись «шестеркой» с колхозным тюнингом, заплатив втридорога. Но статья не об этом...

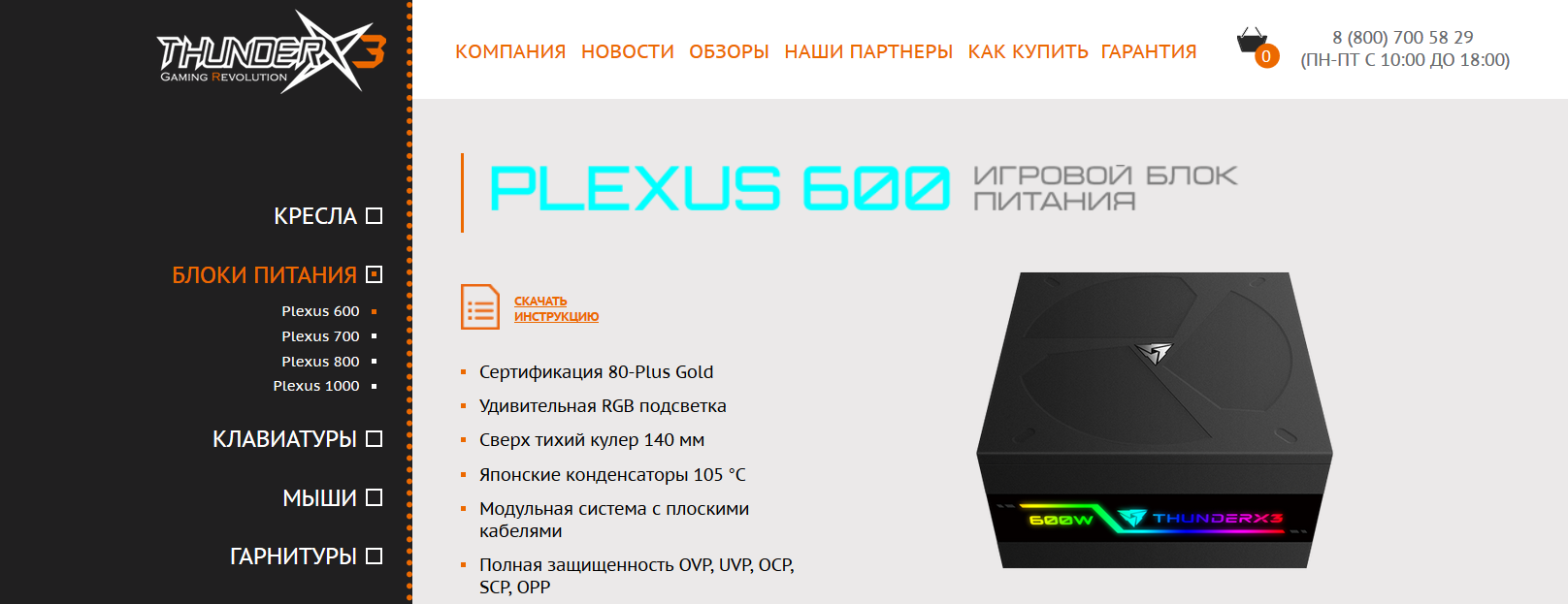

Сегодня мы изучим блок питания нового бренда ThunderX3. Для начала знакомства посетим страницу ThunderX3 Plexus 600 на российском сайте бренда.

Воздержимся от оценки качества оформления сайта и страницы в целом, однако наличие очевидных ошибок при написании стандартных словосочетаний не может не огорчать.

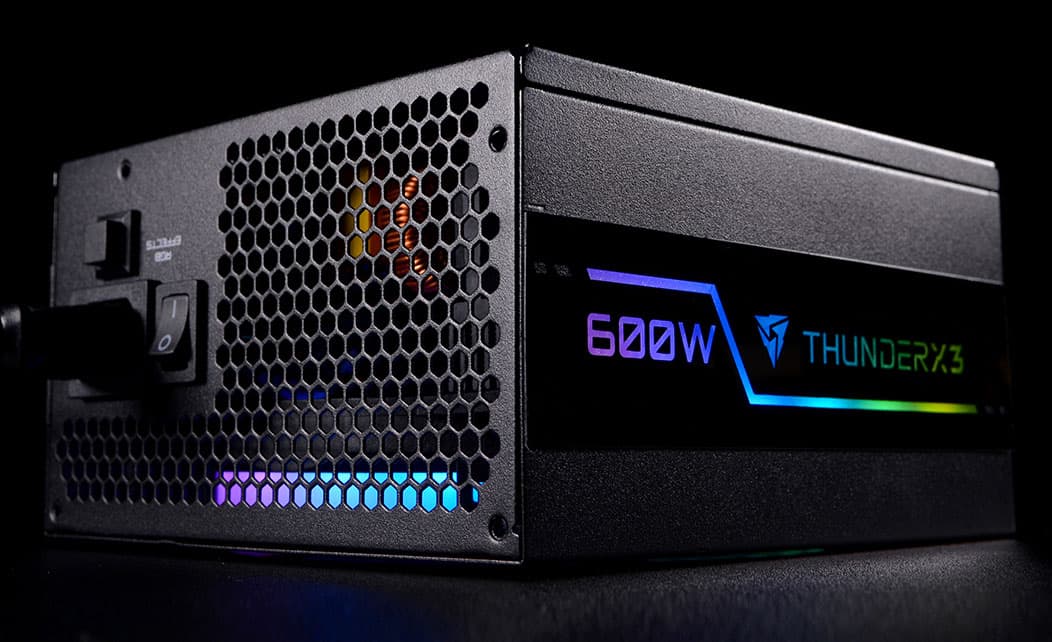

Что же заявлено на сайте? Если указание наличия сертификата 80Plus Gold можно пропустить, то с «удивительной подсветкой» придется познакомиться подробнее.

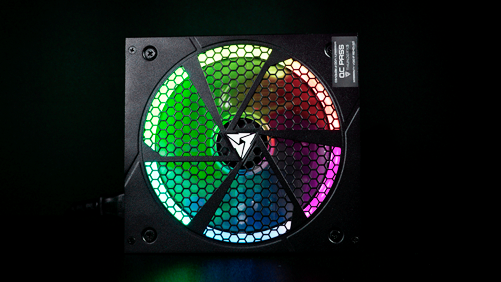

Она имеет несколько режимов, из которых можно выделить два: статичный (постоянное одноцветное свечение) и динамический (также есть режим полного выключения подсветки). Управление производится кнопкой на внешней (задней) панели корпуса БП.

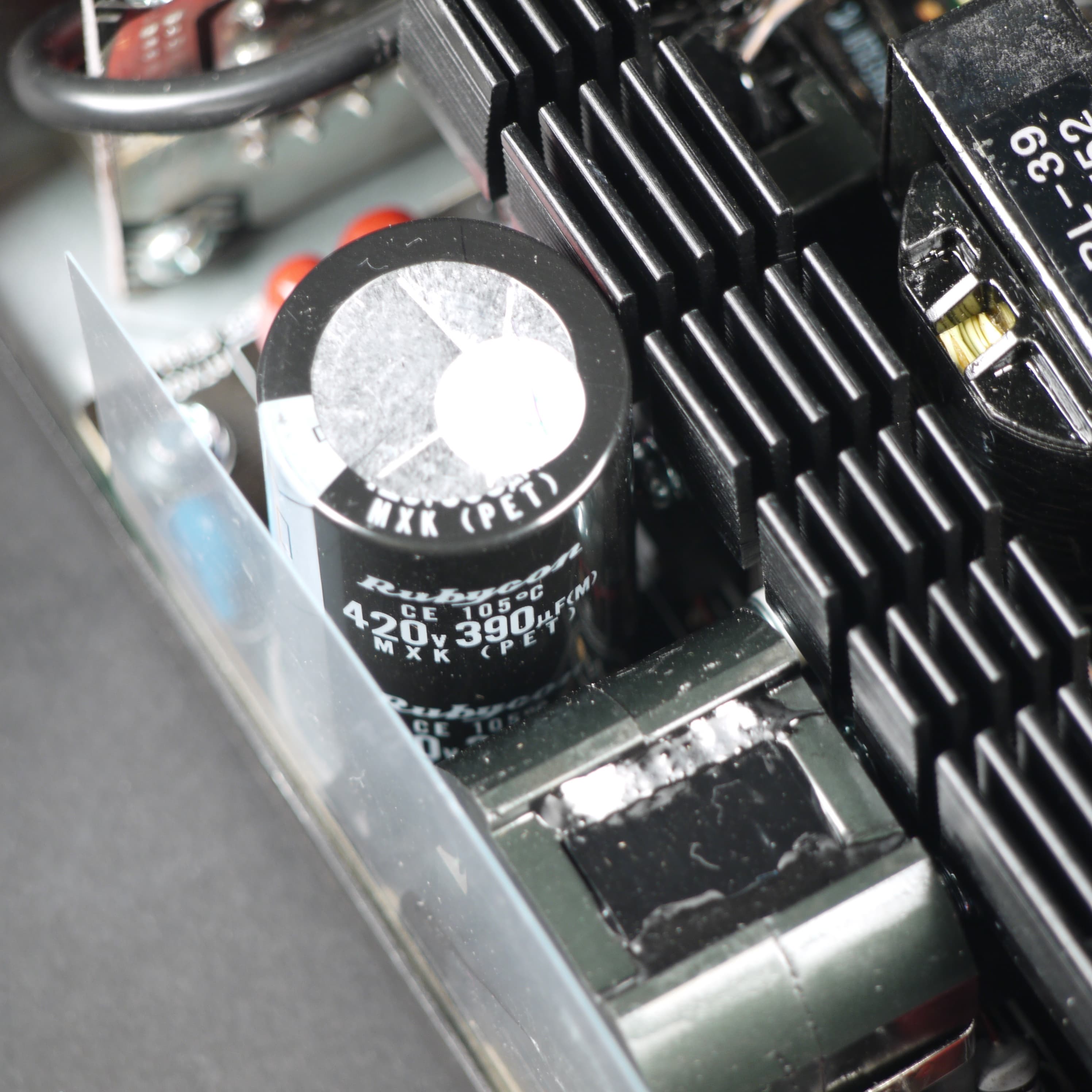

Японские конденсаторы, заявленные в характеристиках, нам удалось обнаружить в количестве одной штуки — высоковольтный, под маркой Rubycon. Это жонглирование словами мы оставим на совести производителя.

Все остальные конденсаторы были выпущены под торговыми марками Chengx и Capxon.

Поставляется блок питания в упаковке для розничной продажи, представляющей собой картонную коробку с матовой цветной полиграфией. Коробка достаточно компактная, к прочности упаковки также претензий нет.

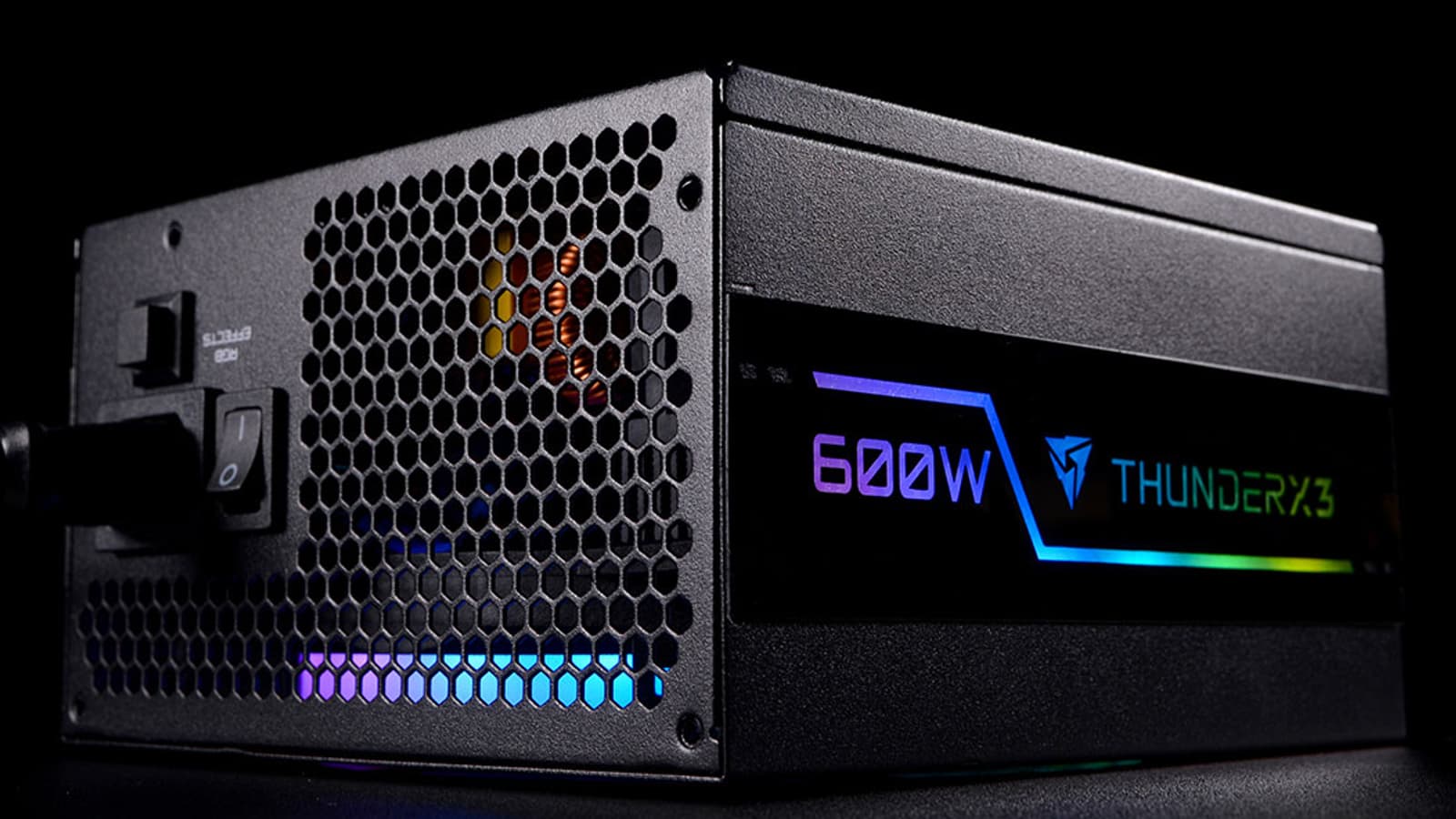

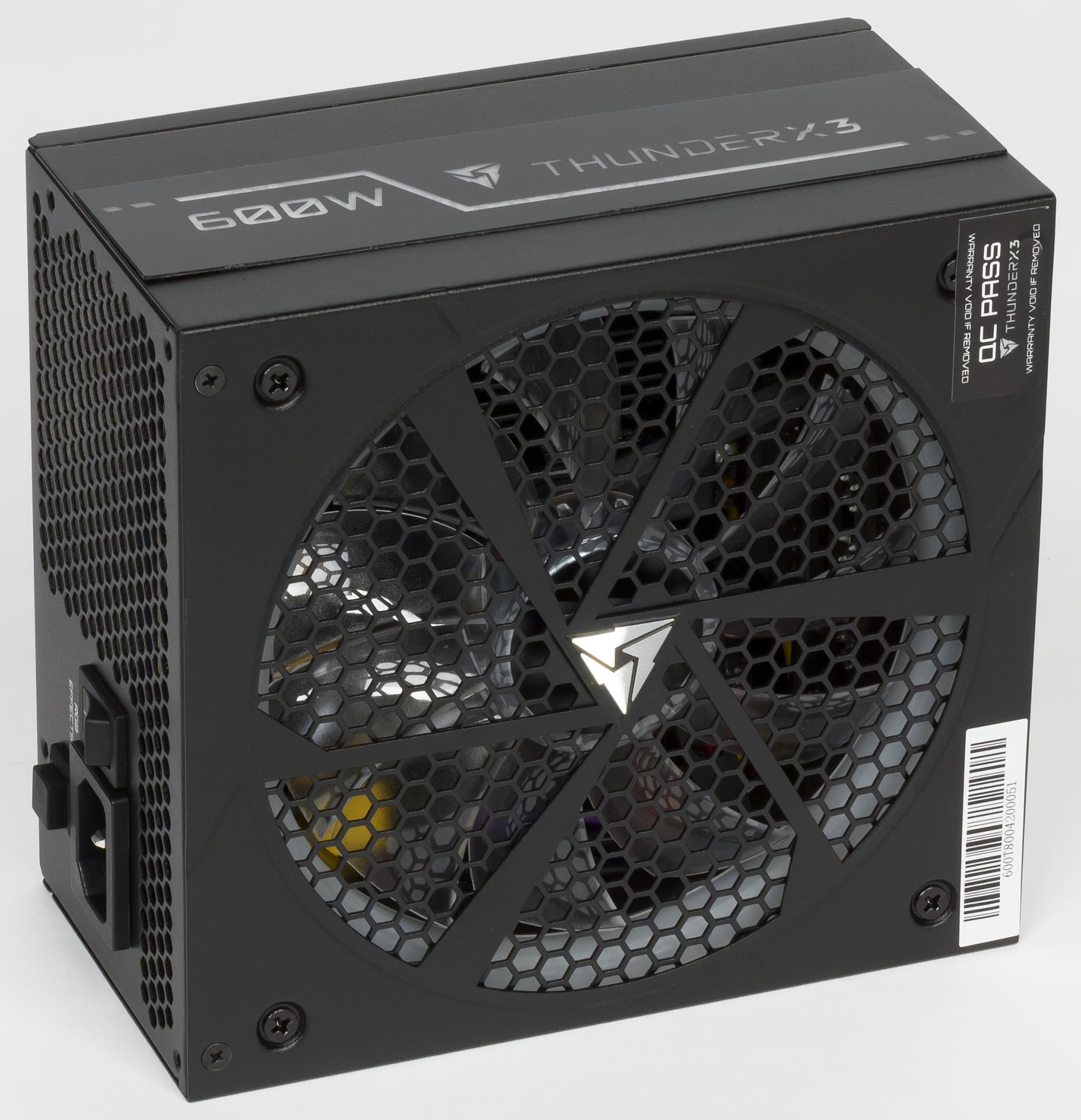

Длина корпуса блока питания составляет около 160 миллиметров, покрытие матовое с мелкой фактурой. Вентилятор закрывает штампованная решетка с сотовой структурой и достаточно большой полезной площадью, которая по данному параметру мало уступает проволочным решеткам. Возможно, идея использования именно штампованной решетки заключается в повышении общей жесткости конструкции и снижении паразитных призвуков, появляющихся из-за вибраций.

Характеристики

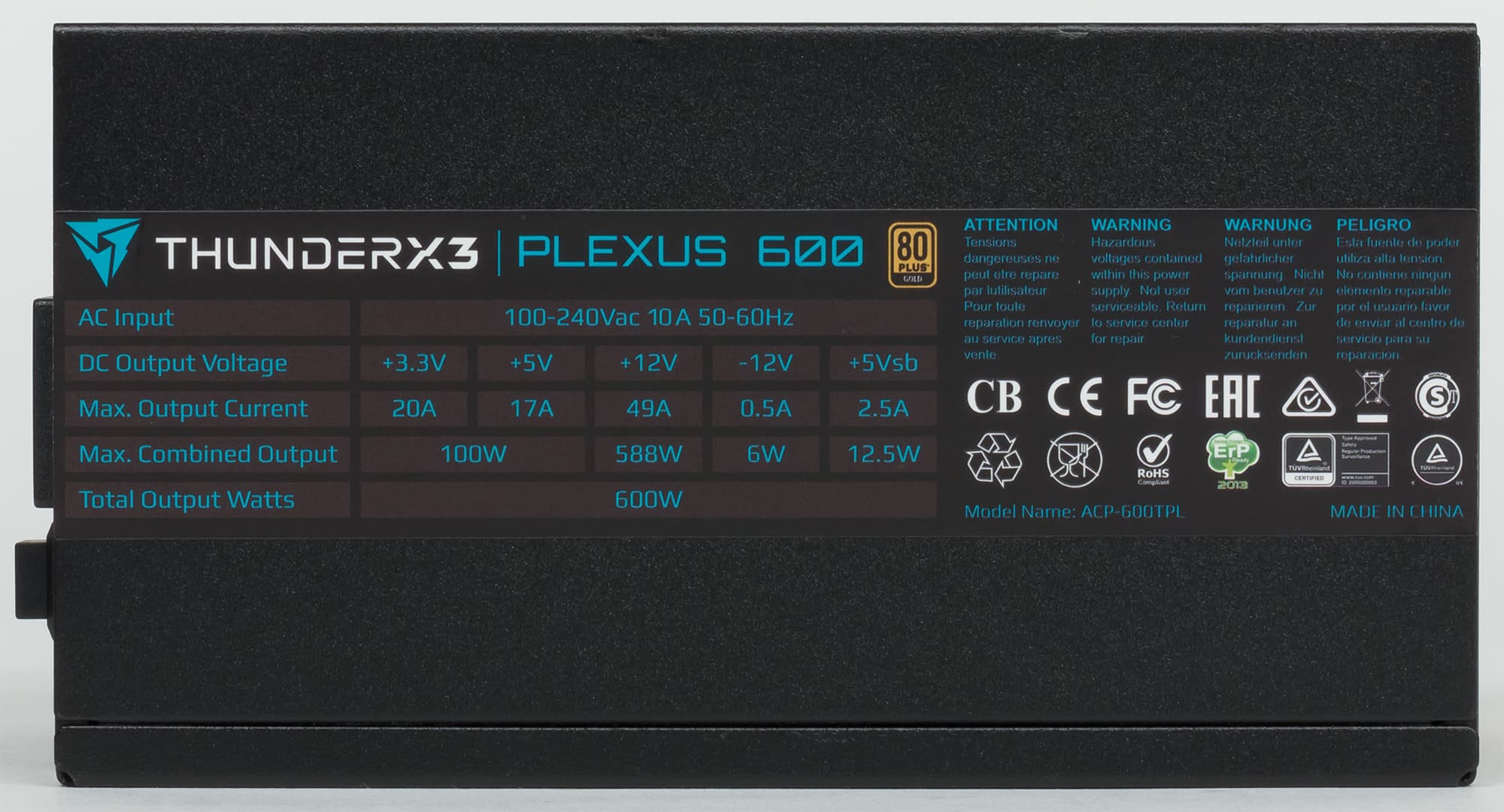

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 588 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,98, что является отличным показателем.

Провода и разъемы

Наименование разъема Количество разъемов Примечания
24 pin Main Power Connector 1 разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector 1 разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector 4 на трех шнурах
4 pin Peripheral Connector 4
15 pin Serial ATA Connector 6 на четырех шнурах
4 pin Floppy Drive Connector

Длина проводов до разъемов питания

  • до основного разъема АТХ — 50 см
  • до процессорного разъема 8 pin SSI — 55 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 35 см, плюс 15 см до разъема Peripheral Connector («молекс») и еще 15 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 35 см, плюс 15 см до разъема Peripheral Connector («молекс») и еще 15 см до второго такого же разъема

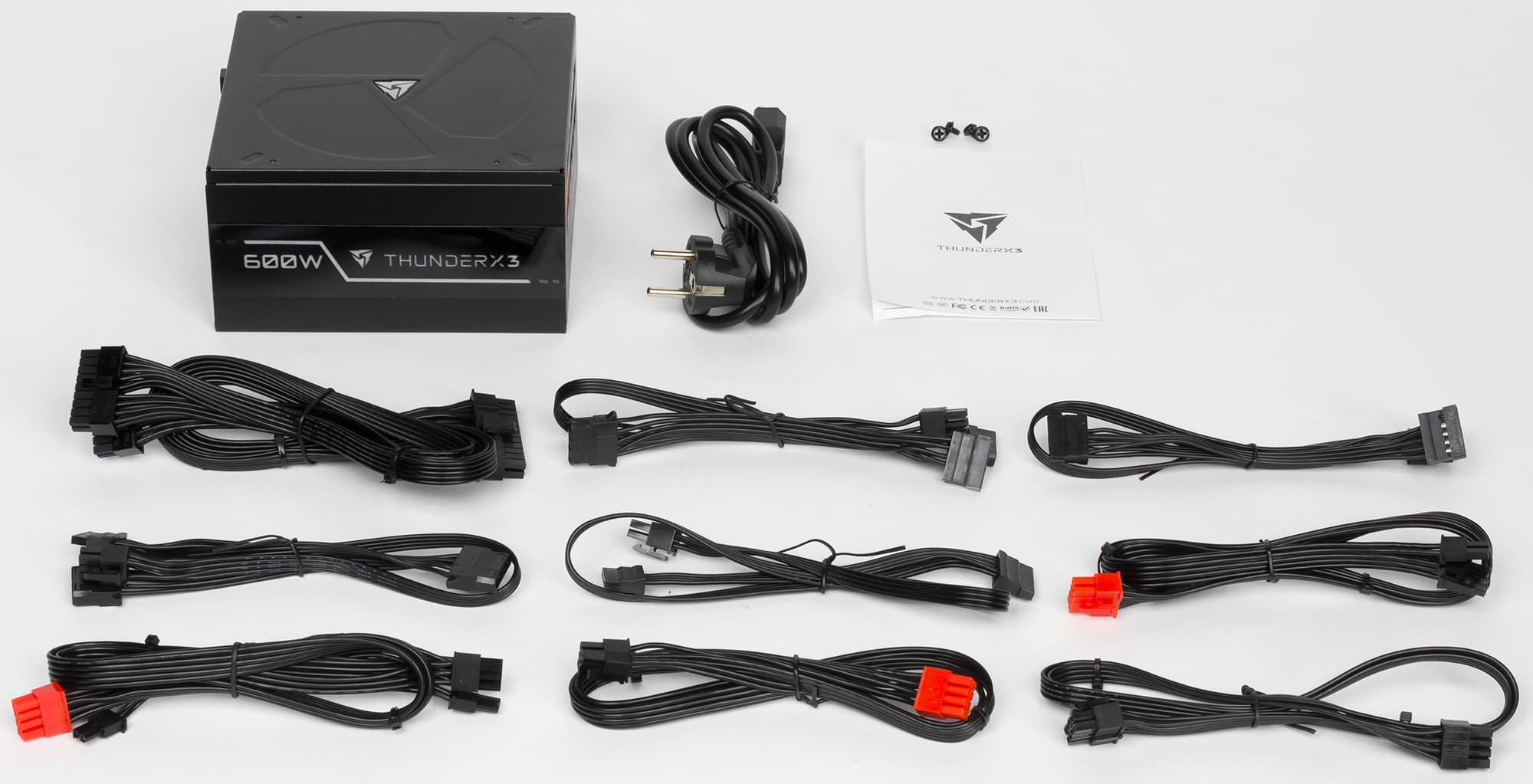

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Длина проводов тут и вообще не самая большая, а до разъема питания процессора она составляет всего лишь 55 см, что в случае больших и высоких корпусов будет затруднять сборку. С учетом конструкции современных корпусов, имеющих развитые системы скрытой прокладки проводов, шнур вполне можно было сделать длиной 75-80 см, чтобы обеспечить максимальное удобство при сборке системы.

Распределение разъемов на шнурах питания не самое удачное, так как полноценно обеспечить питанием несколько зон установки накопителей будет проблематично. Зато на шнуры с разъемами для питания видеокарт изготовитель не поскупился.

Съемные шнуры выполнены из ленточного провода, что повышает удобство при сборке.

Внутреннее устройство

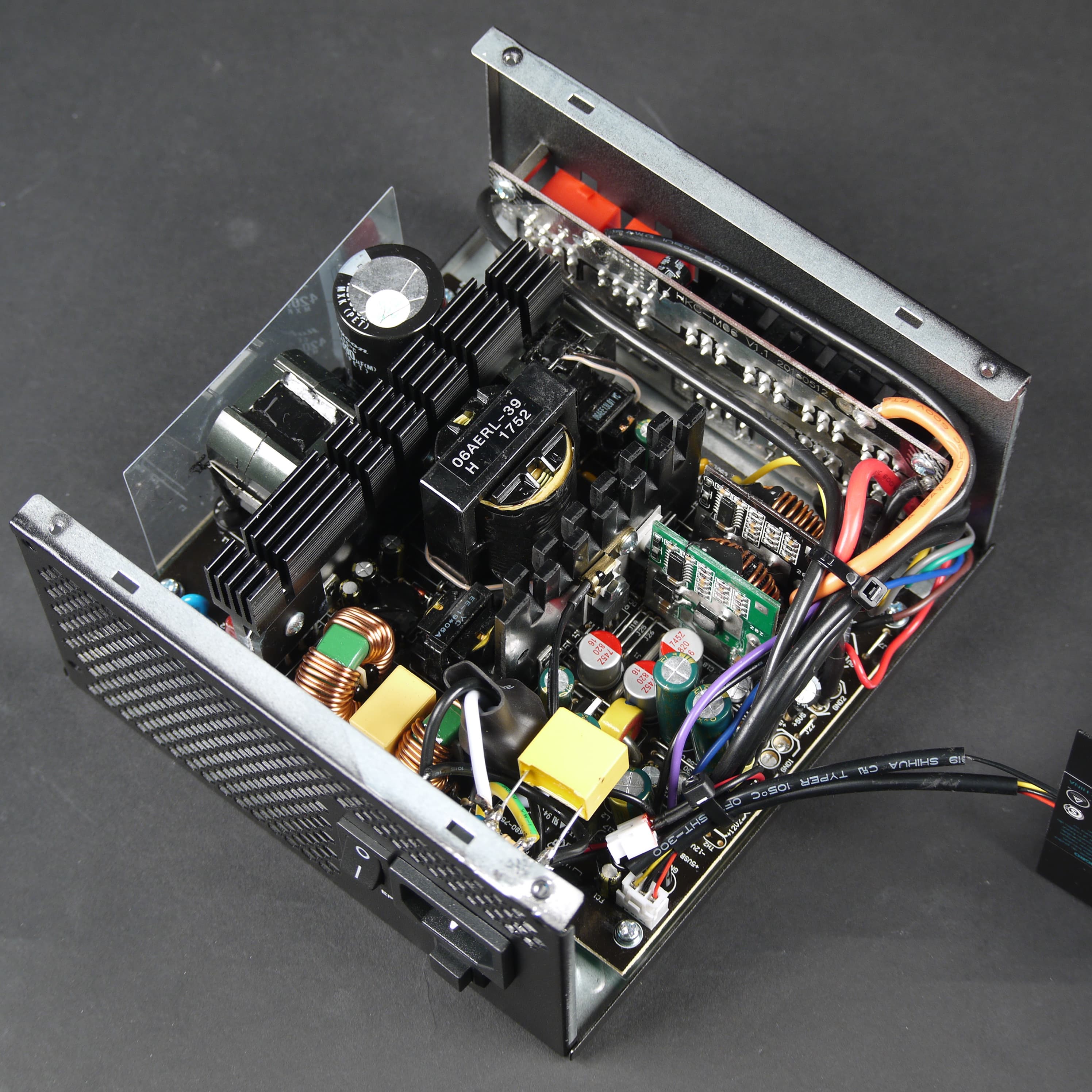

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений от 100 до 240 вольт. Это обеспечивает устойчивость к понижению напряжения в электросети ниже нормативных значений.

Основные полупроводниковые элементы установлены на двух компактных радиаторах. Независимые источники +3.3VDC и 5VDC установлены на индивидуальных дочерних печатных платах и, по традиции, дополнительных теплоотводов не имеют — это вполне типично для блоков питания с активным охлаждением. В блоке питания преимущественно установлены конденсаторы Chengx и Capxon, но имеется и высоковольтный конденсатор Rubycon, а также небольшое количество полимерных конденсаторов.

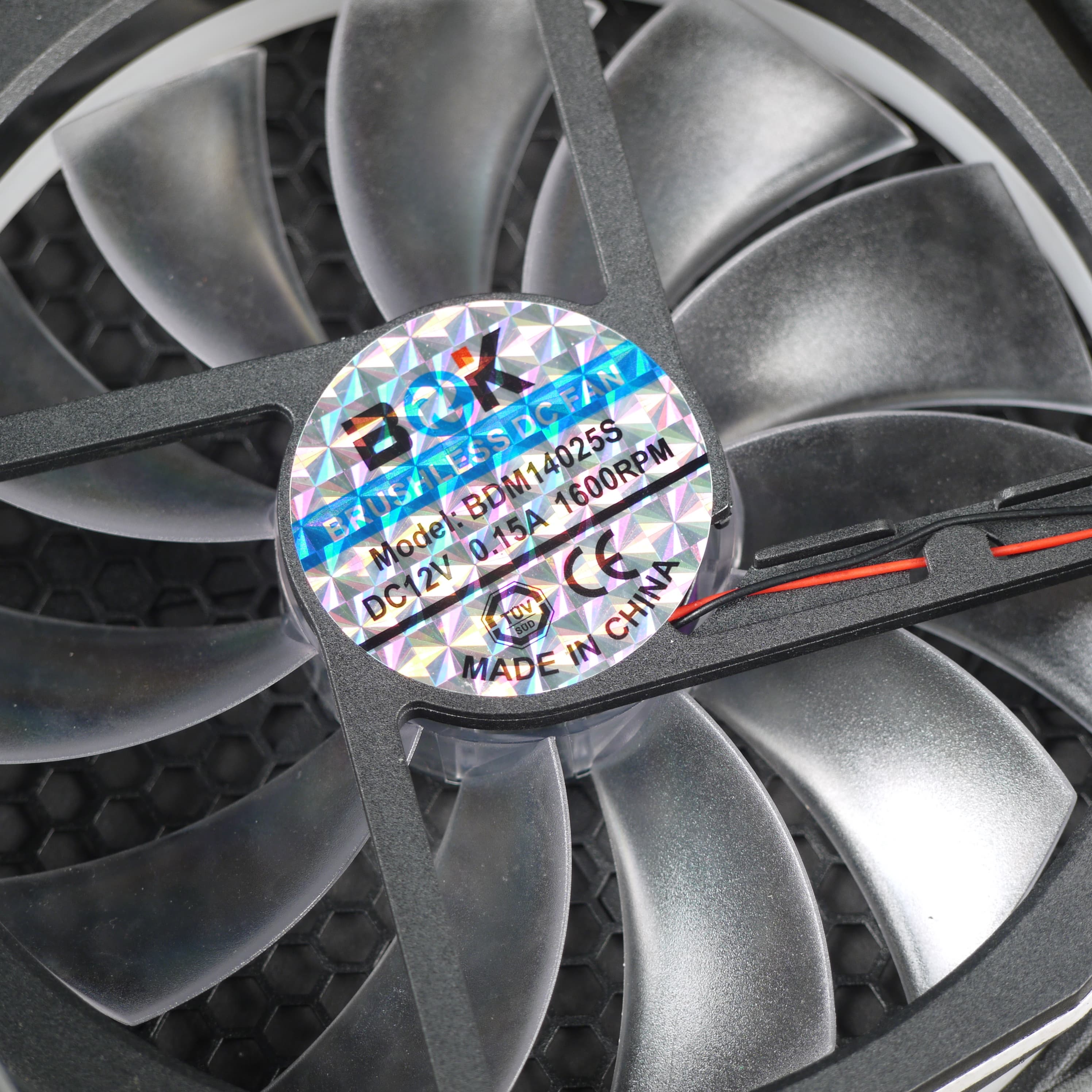

В блоке питания установлен вентилятор BOK BDM14025S. Данная модель вентилятора имеет максимальную скорость вращения 1600 об/мин при напряжении питания 12 вольт. О типе подшипника информации нет, но скорее всего, там обычный подшипник скольжения, так что рассчитывать на особо долгий срок службы тут не приходится.

Измерение электрических характеристик

Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.

Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:

Цвет Диапазон отклонения Качественная оценка
  более 5% неудовлетворительно
  +5% плохо
  +4% удовлетворительно
  +3% хорошо
  +2% очень хорошо
  1% и менее отлично
  −2% очень хорошо
  −3% хорошо
  −4% удовлетворительно
  −5% плохо
  более 5% неудовлетворительно

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Нагрузочная способность канала +3.3VDC не является высокой, других проблем выявлено не было.

Кросс-нагрузочная характеристика

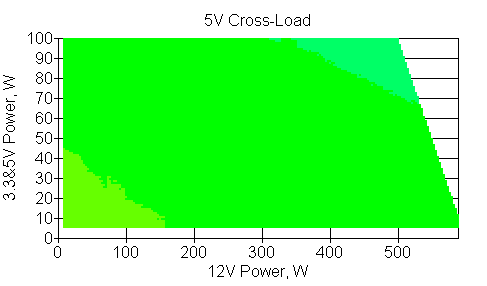

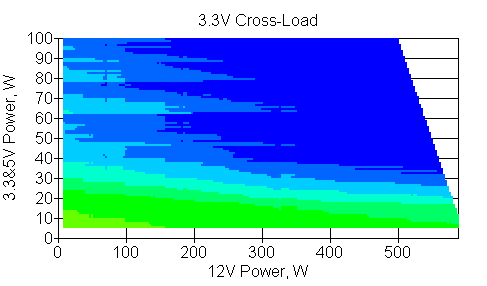

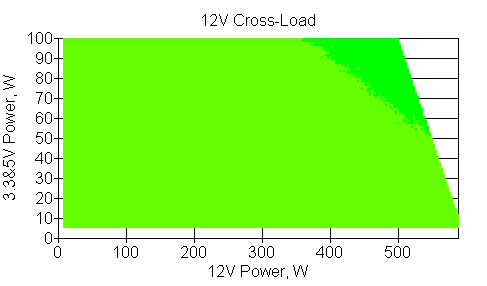

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают двух процентов во всем диапазоне мощности, что является хорошим результатом.

При типичном распределении мощности по каналам отклонения от номинала не превышают 2% по каналам +12VDC и +5VDC, по каналу +3.3VDC отклонения находятся в пределах трех процентов. Впрочем, стоит отметить невысокую нагрузочную способность канала +3.3VDC в целом.

Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.

Нагрузочная способность

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

Отклонения действующих значений напряжения от номинала при нагрузке только через разъем PCI-E

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3% при использовании фиксированного шнура питания.

Отклонения действующих значений напряжения от номинала при нагрузке через два разъема PCI-E

В случае видеокарты с двумя разъемами при использовании одного шнура питания максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%.

Отклонения действующих значений напряжения от номинала при нагрузке через два разъема PCI-E
В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 300 Вт при отклонении в пределах 3%, что тем более позволяет использовать очень мощные видеокарты.
Отклонения действующих значений напряжения от номинала при нагрузке через четыре разъема PCI-E

При нагрузке через четыре разъема PCI-E максимальная мощность по каналу +12VDC составляет не менее 600 Вт при отклонении в пределах 3%.

Отклонения действующих значений напряжения от номинала при нагрузке через разъем питания ATX

В случае системной платы максимальная мощность по каналу +12VDC составляет свыше 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт.

Отклонения действующих значений напряжения от номинала при нагрузке через разъем питания процессора

В случае разъема питания процессора максимальная мощность по каналу +12VDC составляет свыше 200 Вт при отклонении 3%, что позволяет использовать почти любой десктопный процессор, включая решения для разъемов Socket 2011 и Socket AM4, в том числе в разгоне.

Экономичность и эффективность

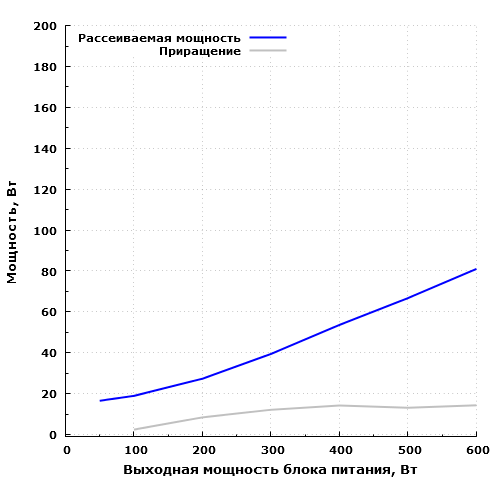

Экономичность модели находится на хорошем уровне: на максимальной мощности БП рассеивает около 81 Вт, 60 Вт он рассеивает на мощности порядка 450 Вт. На мощности 50 Вт блок питания рассеивает около 16,5 Вт.

Что касается работы в малонагруженных и ненагруженных режимах, то и тут все весьма достойно: в дежурном режиме сам по себе БП потребляет около 0,5 Вт, а в режиме холостого хода — около 7,2 Вт.

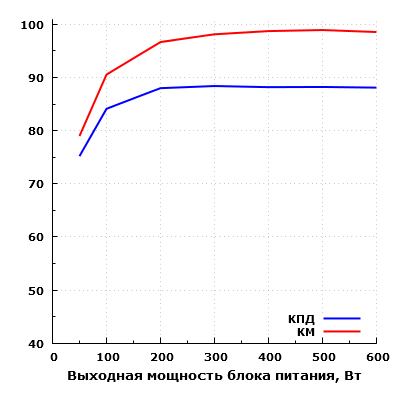

Эффективность БП находится на среднем уровне. Согласно нашим измерениям, КПД данного блока питания достигает значения свыше 87% в диапазоне мощности от 200 до 600 ватт, максимальное зарегистрированное значение составило около 88,4% на мощности 300 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 75%.

Температурный режим

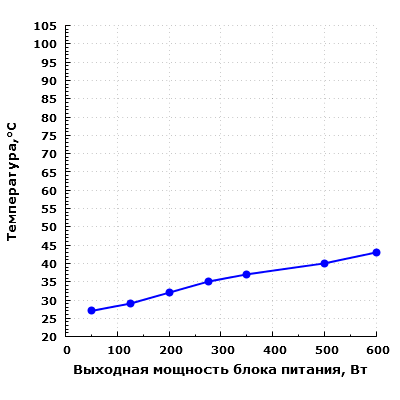

В всем диапазоне мощности термонагруженность конденсаторов находится на невысоком уровне, что можно оценить положительно.

Акустическая эргономика

При подготовке данного материала мы использовали следующую методику измерения уровня шума блоков питания. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

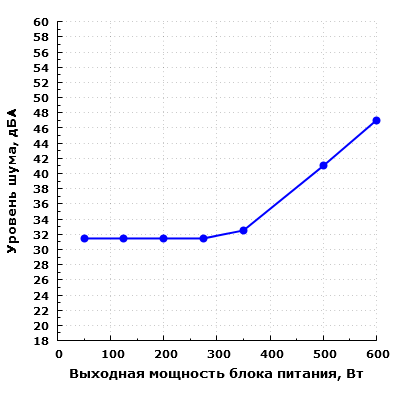

При работе в диапазоне мощности до 350 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

При дальнейшем увеличении выходной мощности уровень шума заметно повышается.

При нагрузке в 500 Вт шум блока питания уже превышает значение в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Подобный уровень шума можно охарактеризовать как достаточно высокий.

При работе на мощности 600 Вт шум очень высокий не только для жилого, но и для офисного помещения.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает относительный комфорт при выходной мощности в пределах 350 Вт. Для тех пользователей, кому нужен действительно низкий уровень шума, данная модель не подойдет, так как даже при малой нагрузке шум не является малозаметным.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

В режиме ожидания шум электроники почти полностью отсутствует. В целом шум электроники можно считать относительно низким: превышение фонового шума составило около 8 дБА.

Функционирование при повышенной температуре

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполняются измерения температуры конденсаторов и уровня шума блока питания на трех номиналах: на максимальной мощности БП, а также на мощности 500 и 125 Вт.

Мощность, Вт Температура, °C Изменение, °C Шум, дБА Изменение, дБА
125 43 +14 36 +4,5
500 48 +8 49 +8
600 52 +9 50 +3

Температура выросла не очень заметно, и даже на максимальной мощности термонагруженность осталась относительно невысокой. Уровень шума изменился несильно, а с точки зрения качественной оценки акустической эргономики изменений не произошло вообще: на мощности 125 Вт шум так и остался средним, а на мощности 500 Вт и более он несколько увеличился, но и так был высоким.

Потребительские качества

Нагрузочная способность канала +12VDC у ThunderX3 Plexus 600 высокая, что позволяет использовать данный БП в сравнительно мощных системах. Но стоит учитывать, что сильно шуметь блок питания начинает уже от 500 Вт, а также повышает уровень шума при увеличении окружающей температуры. Да и в целом акустическая эргономика — не самое сильное место данной модели. При игровой нагрузке низкий уровень шума нужен не всем, но вот читать и смотреть видео большинство все-таки предпочитает при минимальном уровне шума. Длина проводов тут тоже не самая выдающаяся, так что эта модель больше подойдет для компактных корпусов типоразмера minitower. Отметим использование ленточных проводов, что повышает удобство при сборке.

Итоги

Данная модель БП основана на достаточно современной платформе и обеспечивает вполне адекватный уровень шума в широком диапазоне мощности, а также высокую нагрузочную способность канала +12VDC, что позволяет позиционировать ThunderX3 Plexus 600 в качестве относительно бюджетного источника питания для игровых систем с одним топовым GPU на борту. В то же время, в блоке питания используются компоненты эконом-класса, поэтому отнести данное решение можно скорее к нижней части среднебюджетного сегмента.

В заключение предлагаем посмотреть наш видеообзор блока питания ThunderX3 Plexus 600:

Наш видеообзор блока питания ThunderX3 Plexus 600 можно также посмотреть на iXBT.Video

Блок питания предоставлен на тест производителем
