Обзор корпуса Abkoncore Cronos Zero Noise (S700)

Сегодня мы для разнообразия рассмотрим корпус без стеклянных боковых стенок, выпущенный под южнокорейской торговой маркой Abkoncore. Это достаточно интересный и весьма объемный корпус Abkoncore Cronos Zero Noise, который на сайте, посвященном продуктам торговой марки Abkoncore, предпочитают называть Abkoncore S700. На сайте приведено достаточно скупое описание:

Компьютерный корпус формата Full-Tower Abkoncore Cronos Zero Noise позволяет собрать по-настоящему тихий ПК, благодаря использованию толстой стали и шумоизоляционных материалов.

Инструкция тоже подробностью не отличается. На момент подготовки обзора розничная стоимость Abkoncore Cronos Zero Noise составляла около 7500 рублей.

Заметим, что коробки всех трех корпусов Abkoncore, которые попали к нам на тестирование, лишены ручек для переноски, что довольно неудобно. Сами же коробки представляют собой вполне стандартные изделия из картона с монохромной полиграфией.

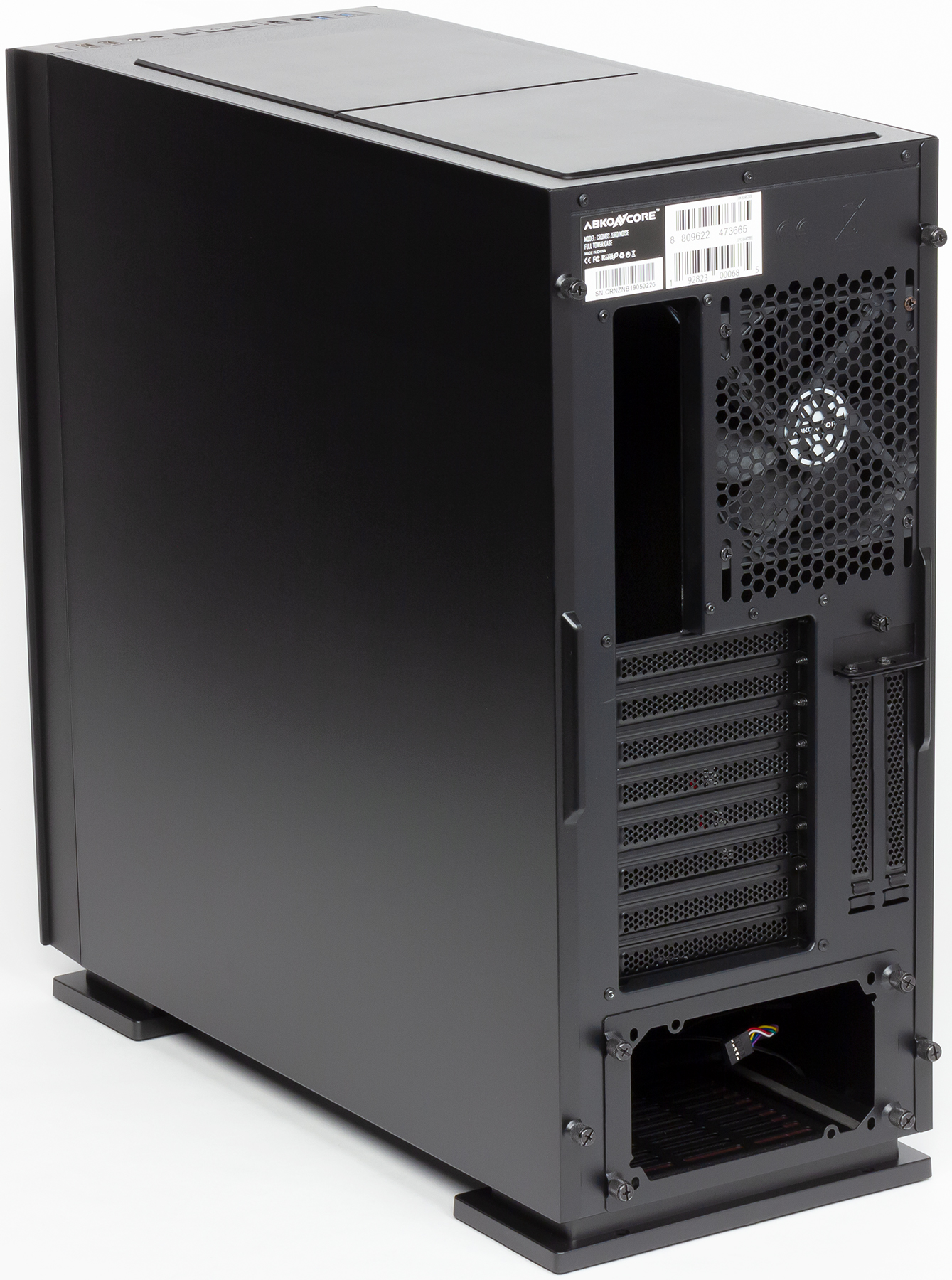

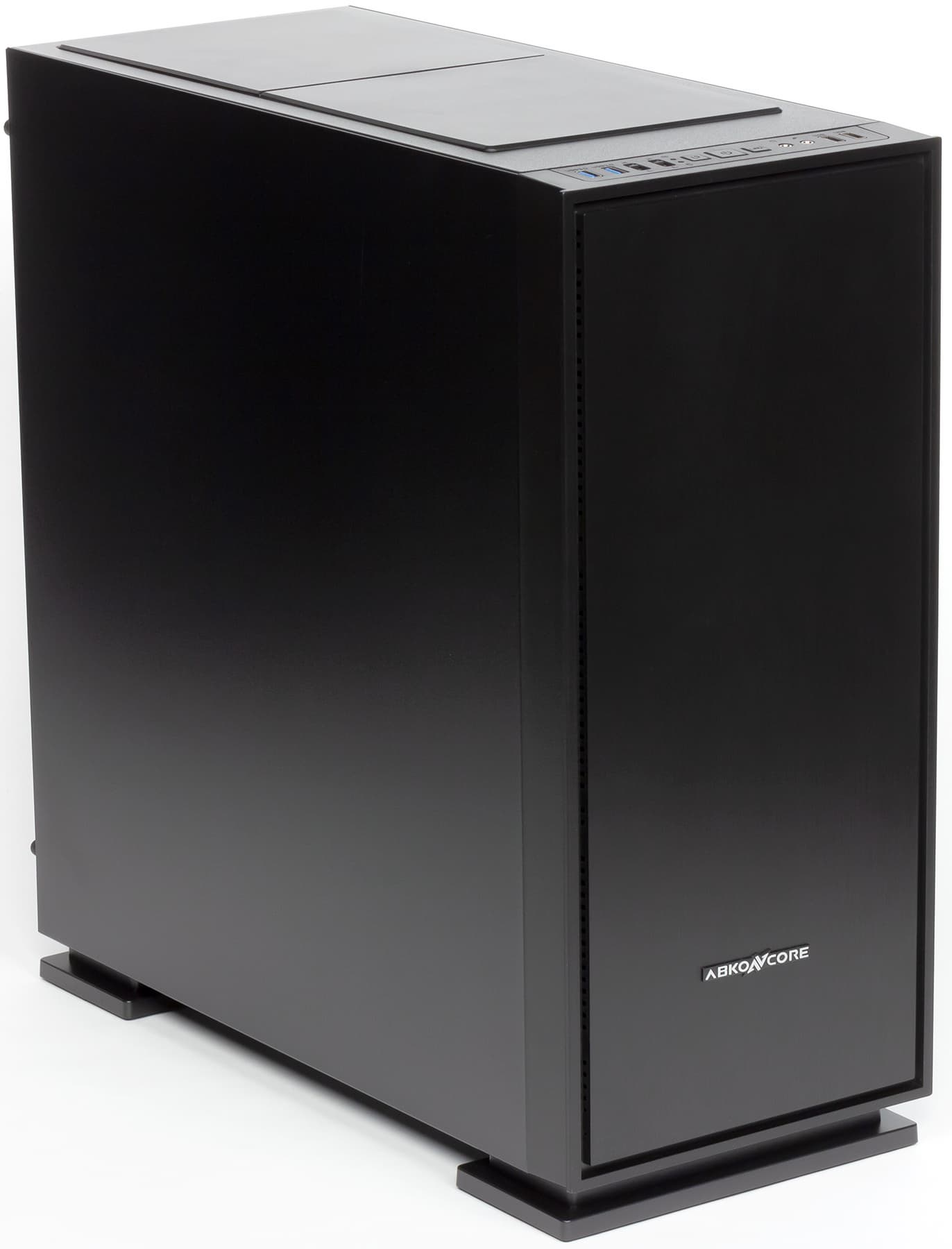

Дизайнерское решение экстерьера корпуса тут вполне удачное: минимализм, отсутствие прозрачных элементов и исключительно черный цвет в оформлении, да еще и при массе пустого корпуса около 11 кг. Определенно, такой корпус вполне может найти своего покупателя. Очевидно, что отправной точкой для создания экстерьера корпуса (да и не только его, если честно), послужили решения из серии Define шведской компании Fractal Design, хотя и серия корпусов Silencio (Cooler Master), возможно, тоже послужила донором идей, если так можно сказать.

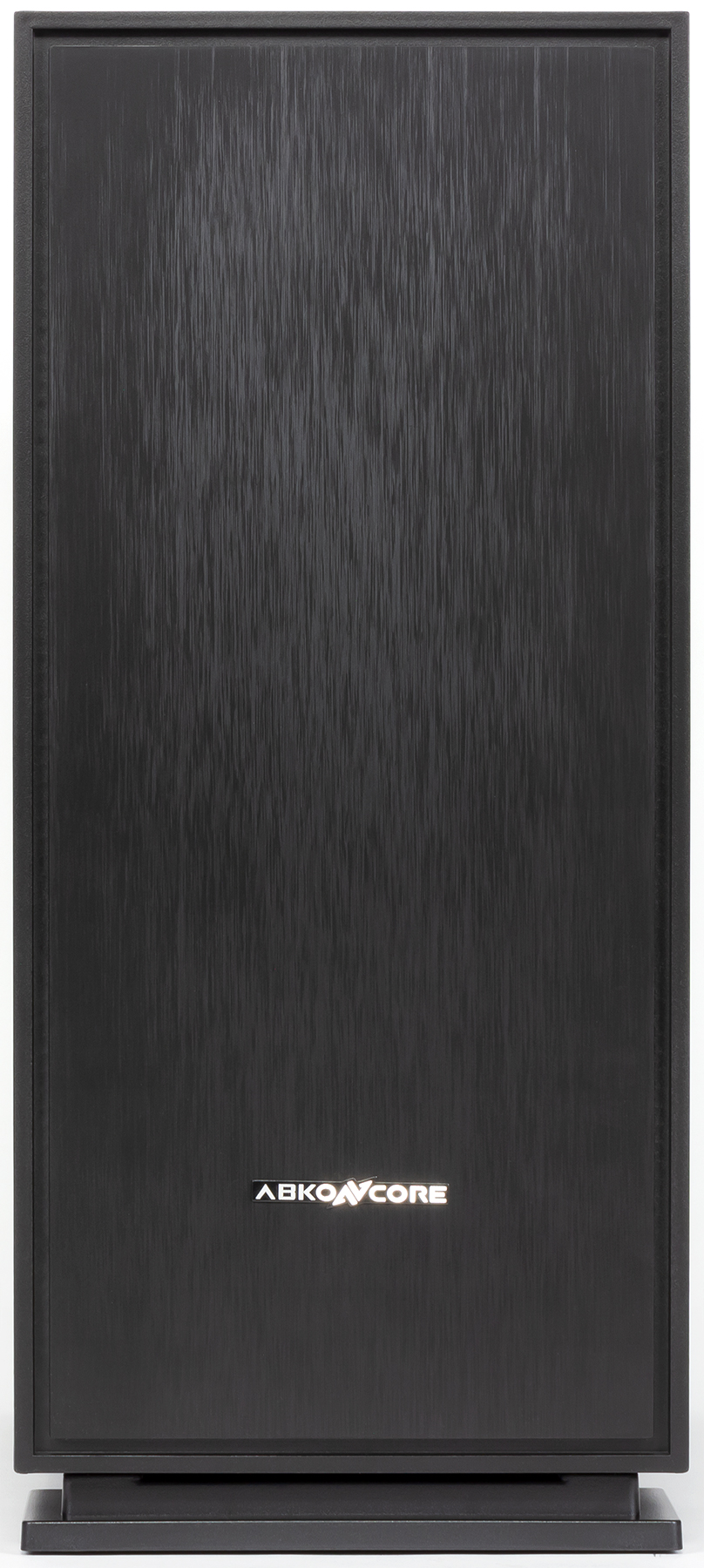

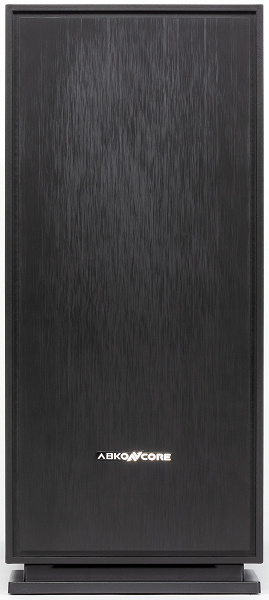

Но больше всего снаружи Abkoncore Cronos Zero Noise похож на увеличенный раза в полтора Fractal Design Define C. В частности, передняя панель так же стилизована под шлифованный алюминий, хотя в обоих случаях это достаточно качественный пластик. Это очень удачный ход в случае недорого корпуса, поскольку пластик достаточно долгое время будет сохранять товарный вид, да и следы на поверхностях такого типа почти не остаются.

Компоновка

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен под кожухом БП около передней стенки шасси, но присутствует он в усеченном виде — всего на два диска. Посадочные места для накопителей с внешним доступом в корпусе отсутствуют.

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата E-ATX (шириной до 280 мм) или ATX (и менее габаритной) и горизонтальным расположением блока питания снизу на дне корпуса.

В корпусе имеется кожух блока питания. Он закрывает место установки блока питания со стороны левой стенки, придавая внутреннему виду корпуса аккуратность и законченность. Правда, для корпуса без прозрачной левой стенки это не слишком актуально, но производители уже, видимо, перешли на подобную конструкцию шасси, поэтому новых корпусов без кожуха почти не появляется. Также кожух исполняет роль своеобразного элемента жесткости, который обеспечивает дополнительную фиксацию основания для системной платы с нижней стороны.

Система охлаждения

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 или 140 мм.

Посадочные места для них имеются спереди, сверху и сзади.

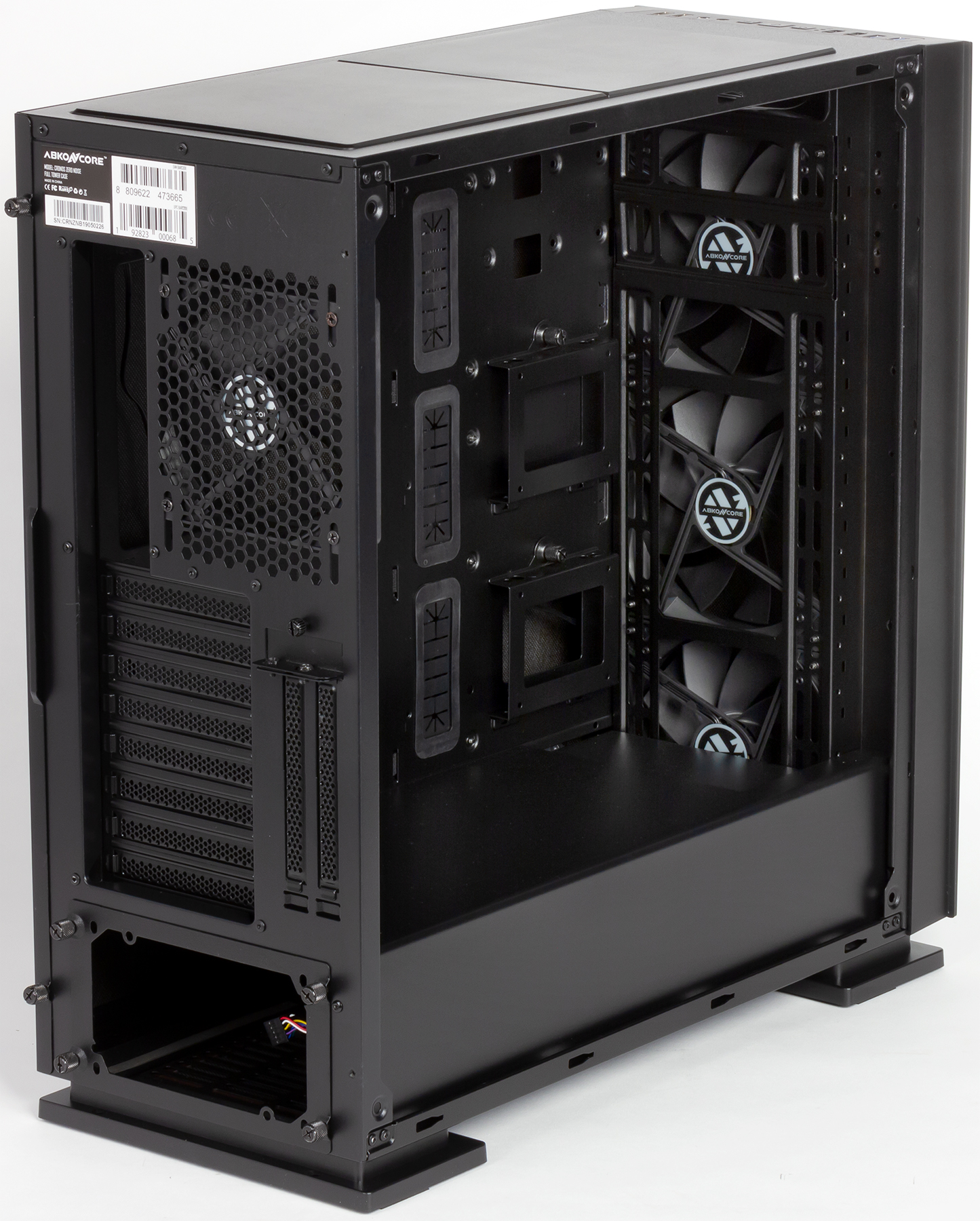

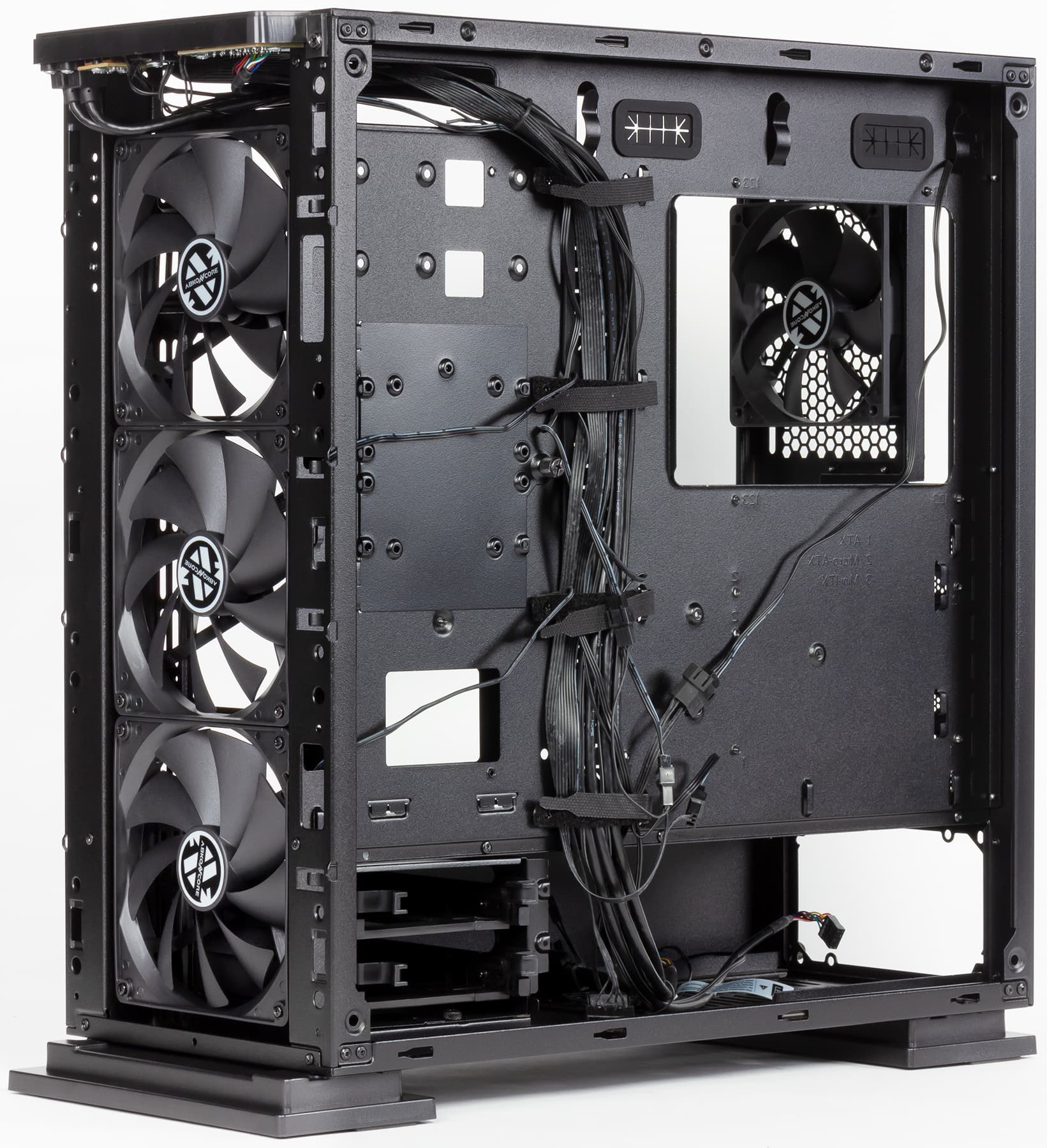

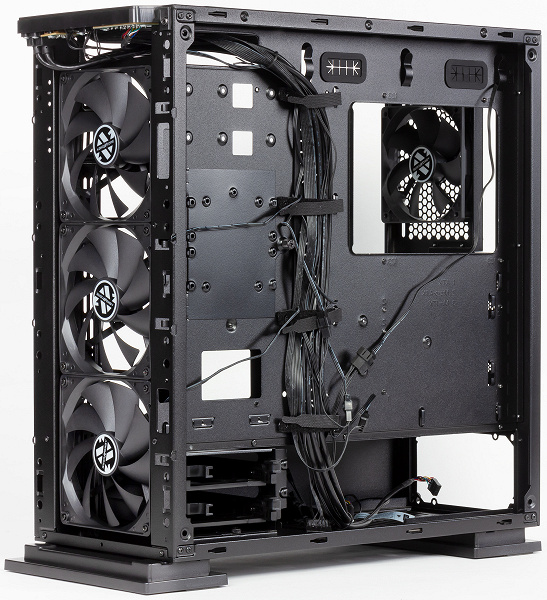

В корпусе предустановлены четыре вентилятора: один типоразмера 120 мм сзади и три типоразмера 140 мм спереди. Интересно, что передние вентиляторы тут установлены при помощи длинных винтов, которые вручены в отверстия в шасси корпуса, а не на саморезах. Разъем у вентиляторов стандартный трехконтактный с управлением изменением питающего напряжения. По умолчанию все вентиляторы подключены к штатному контроллеру на базе пассивного коммутатора, получающему питание от периферийного разъема («молекс»).

Контроллер имеет два канала управления вентиляторами, по три вентилятора на канал, так что при необходимости парк вентиляторов можно легко расширить. Управление каждым каналом осуществляется при помощи отдельного переключателя, выведенного на панель управления (на верхней грани корпуса). У переключателей есть три положения, причем в центральном вентиляторы не вращаются (!). В режиме L на них подается 5 В, а в H — 12 В. Основной недостаток заключается в том, что разъемы для подключения вентиляторов к контроллеру рассчитаны только на трехконтактный вариант исполнения. Передние вентиляторы по умолчанию подключены к одному порту контроллера, а задний — к другому.

В корпусе можно установить до трех радиаторов, два из которых могут быть типоразмера 280 или 360 мм, а один — 120 мм. По умолчанию напрашивается размещение радиатора сверху, где штатно вентиляторов нет. Вентиляционные отверстия в передней панели имеют настолько маленькую полезную площадь, что об установке СЖО с этой стороны лучше забыть сразу, да и комплектные вентиляторы тут установлены, скорее, «для красоты», а не с целью повышения эффективности охлаждения, так как в подобном корпусе вполне достаточно одного вентилятора перед корзиной для дисков.

Фильтр под блоком питания достаточно удобно снимается и ставится на место благодаря магнитной окантовке, но извлечь его можно только сбоку — ни спереди, ни сзади этого сделать нельзя. Выполнен он из достаточно крупной пластиковой сетки, а потому большая часть мелких пылинок просочится сквозь него в корпус и блок питания. Других фильтров в корпусе нет.

Конструкция

Корпус имеет массу около 11 кг и высокую жесткость конструкции, что часто является важным параметром при выборе. Дополнительная жесткость обеспечивается за счет оклейки всех внешних панелей, кроме нижней и задней, виброизолирующим материалом на основе синтетической ткани со специальной пропиткой. Сверху этим материалом оклеены крышки над вентиляционными отверстиями.

Боковые стенки представляют собой стальную панель с обычной пазогребенной системой, как в бюджетных корпусах. Их крепление осуществляется двумя цельнометаллическими винтами с накатной головкой и противосъемной нарезкой.

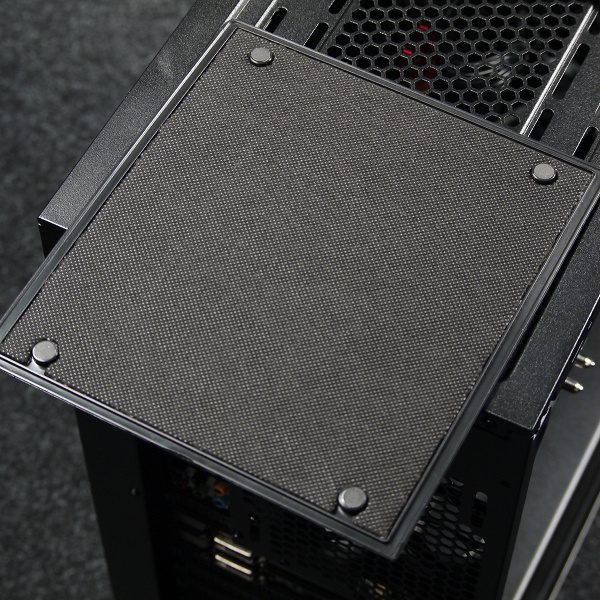

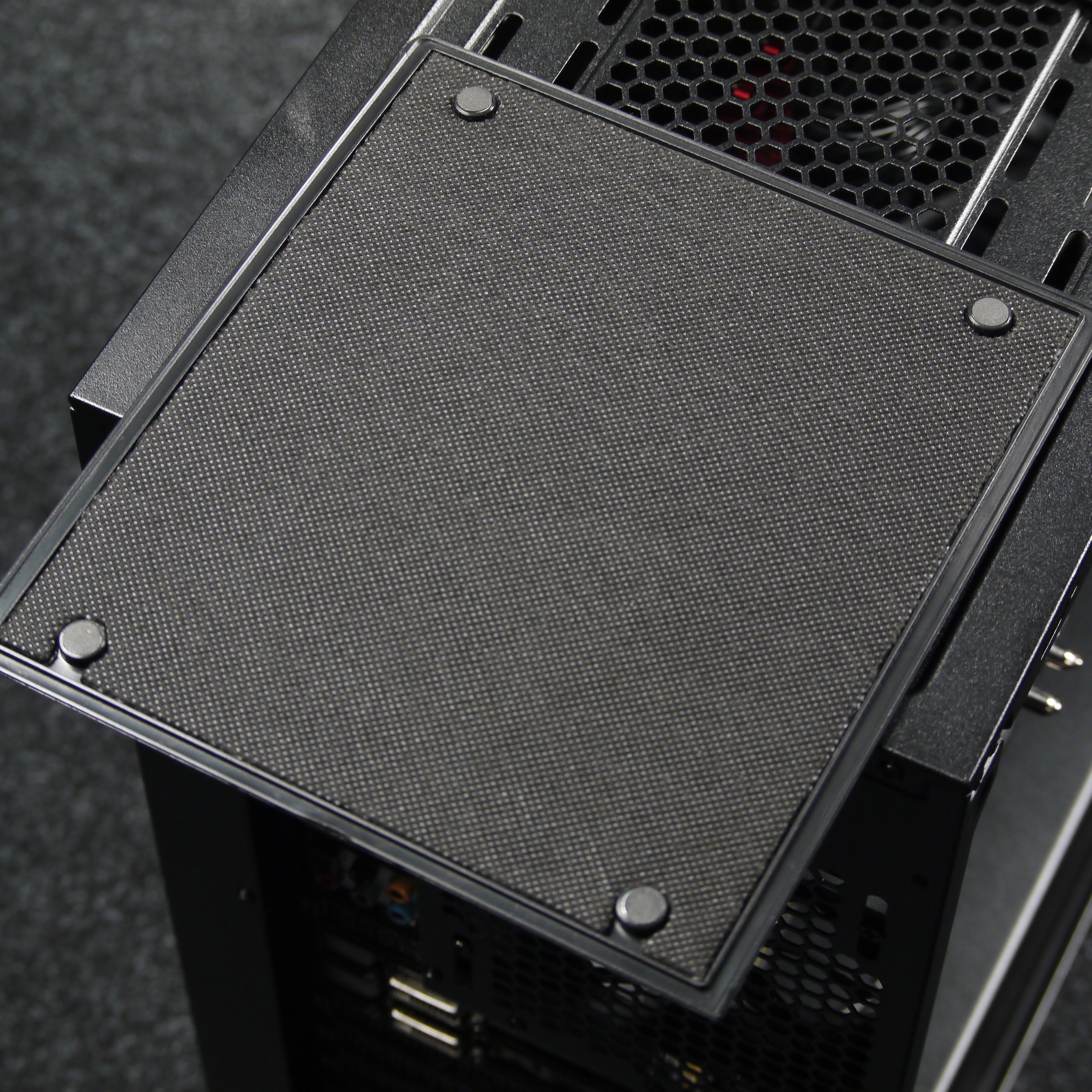

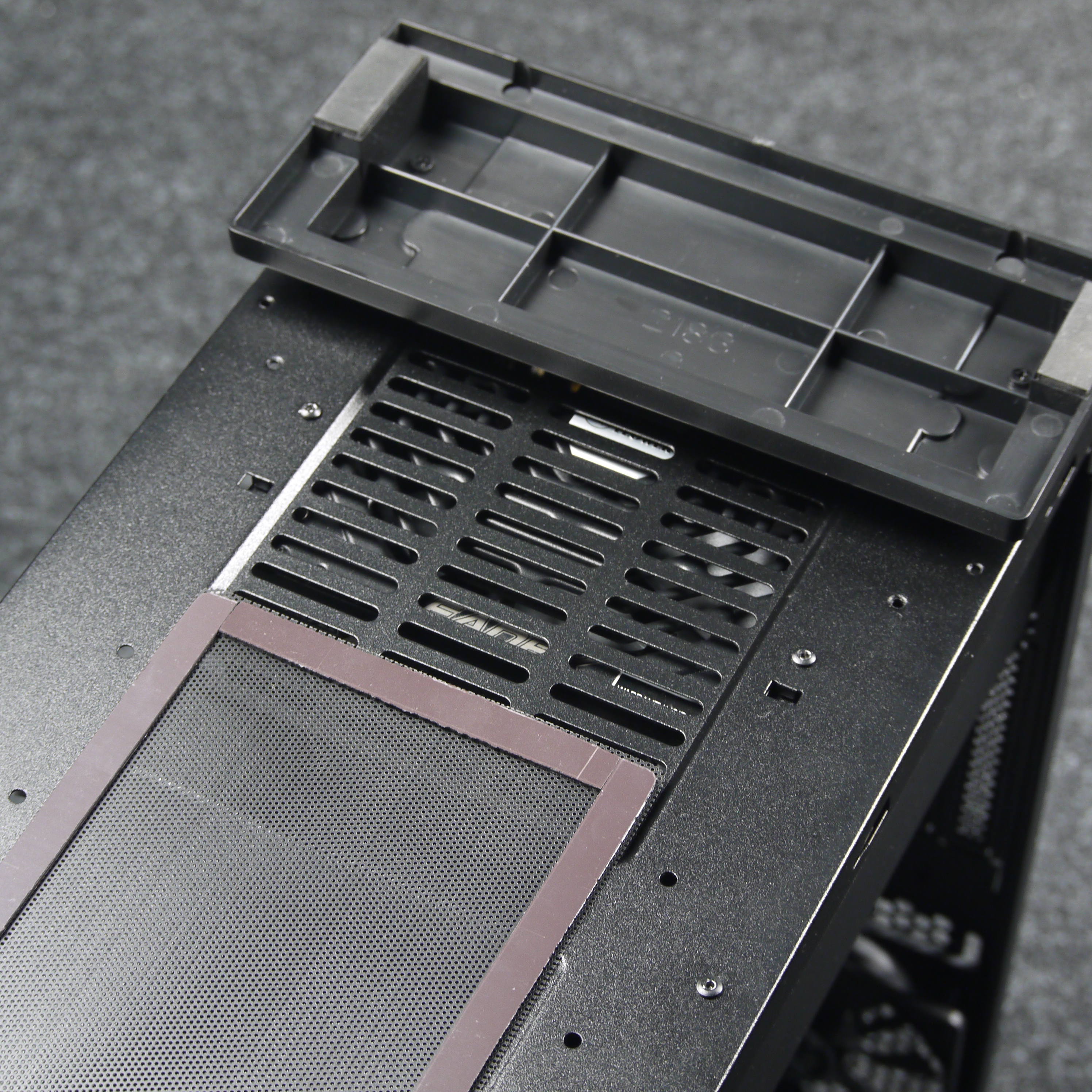

Верхняя панель выполнена из стали, тут имеется вентиляционная решетка, которую сверху закрывают две пластиковые крышки с магнитным креплением. С внутренней стороны крышки оклеены виброизоляционным материалом.

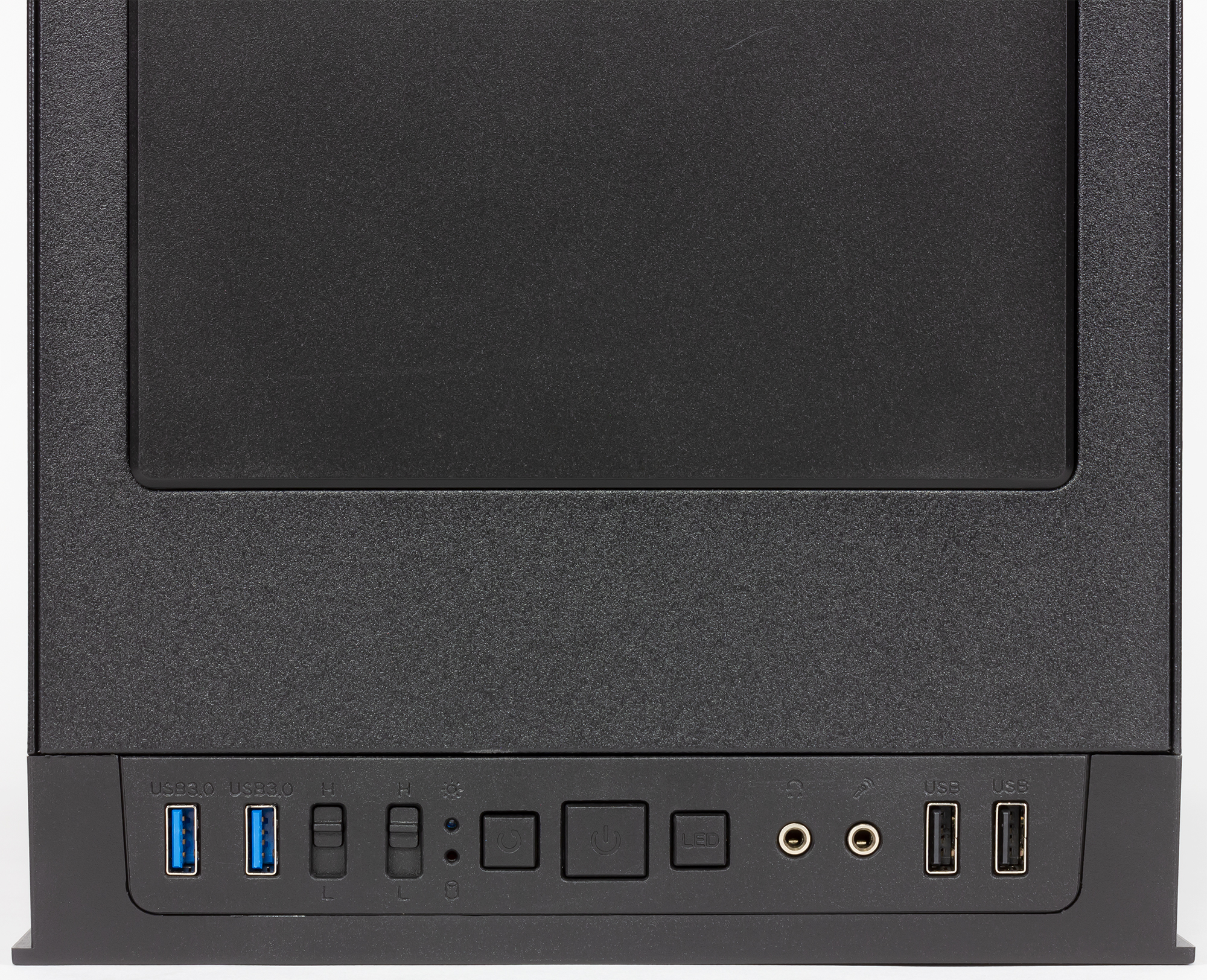

В передней части верхней панели размещены органы управления и коммутации. В их состав входят 2 порта USB 3.0, 2 порта USB 2.0, стандартные разъемы для подключения микрофона и наушников, кнопка включения, кнопка перезагрузки и кнопка управления подсветкой (подсветки в данной комплектации нет, но кнопка предусмотрена), а также переключатели режима работы вентиляторов, подключенных к корпусному контроллеру.

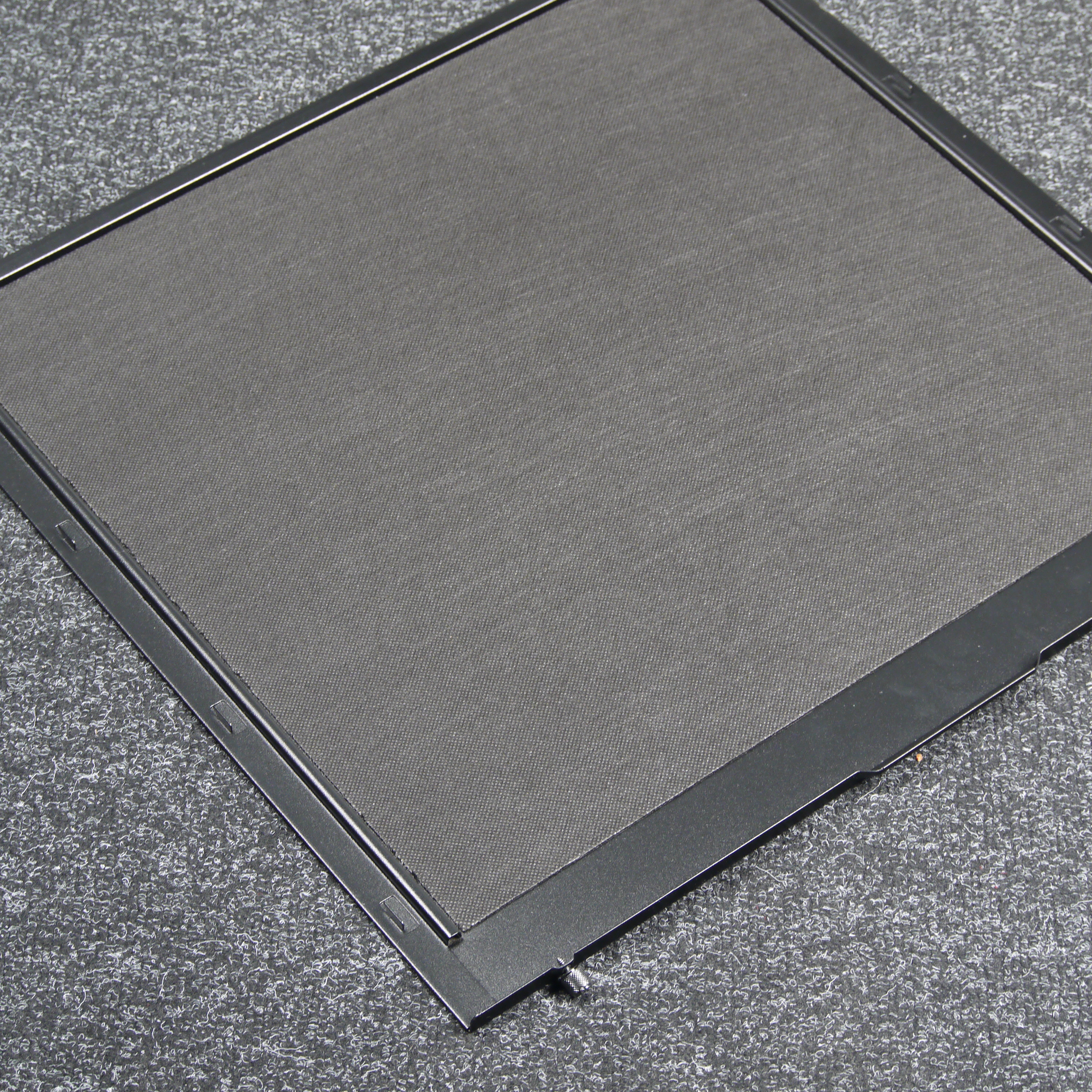

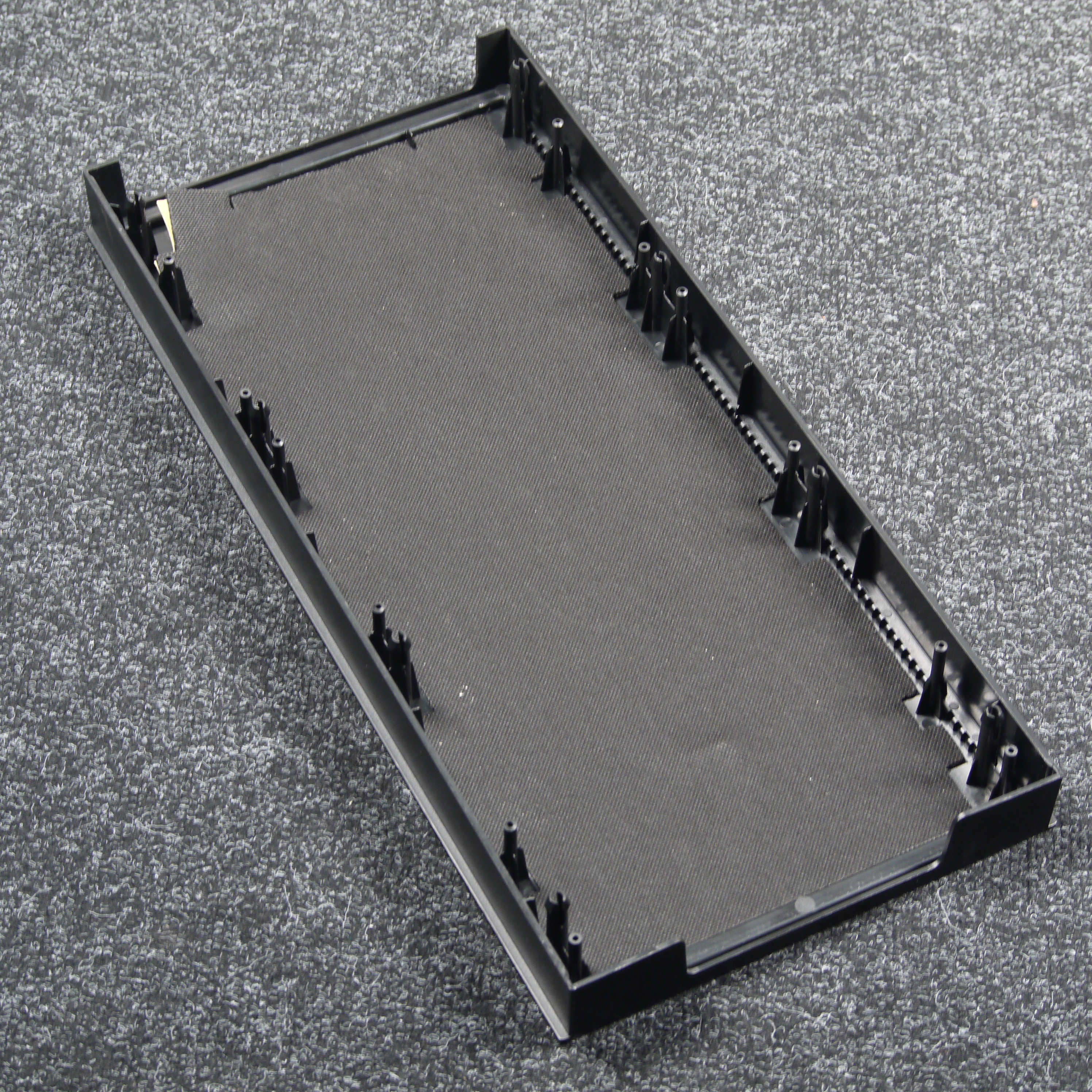

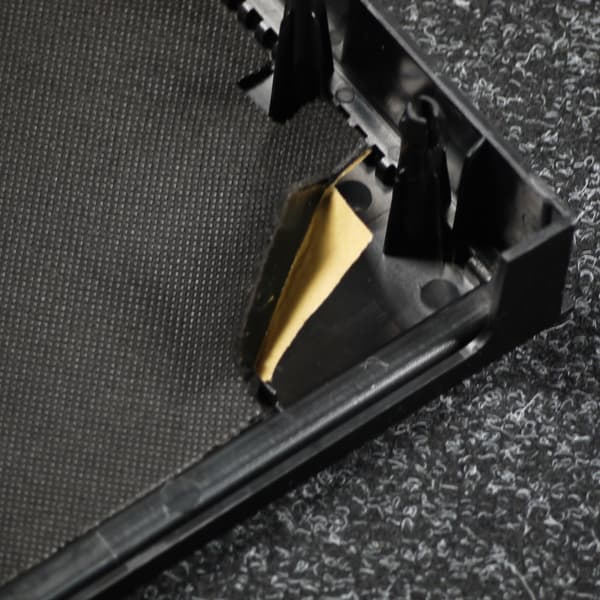

Вся передняя панель выполнена из пластика, который окрашен в массе. К само́й передней панели провода не подходят, поэтому ее можно без каких-либо проблем демонтировать для чистки или любых других работ. С внутренней стороны передняя панель оклеена виброизоляционным материалом, но сделано это не очень аккуратно.

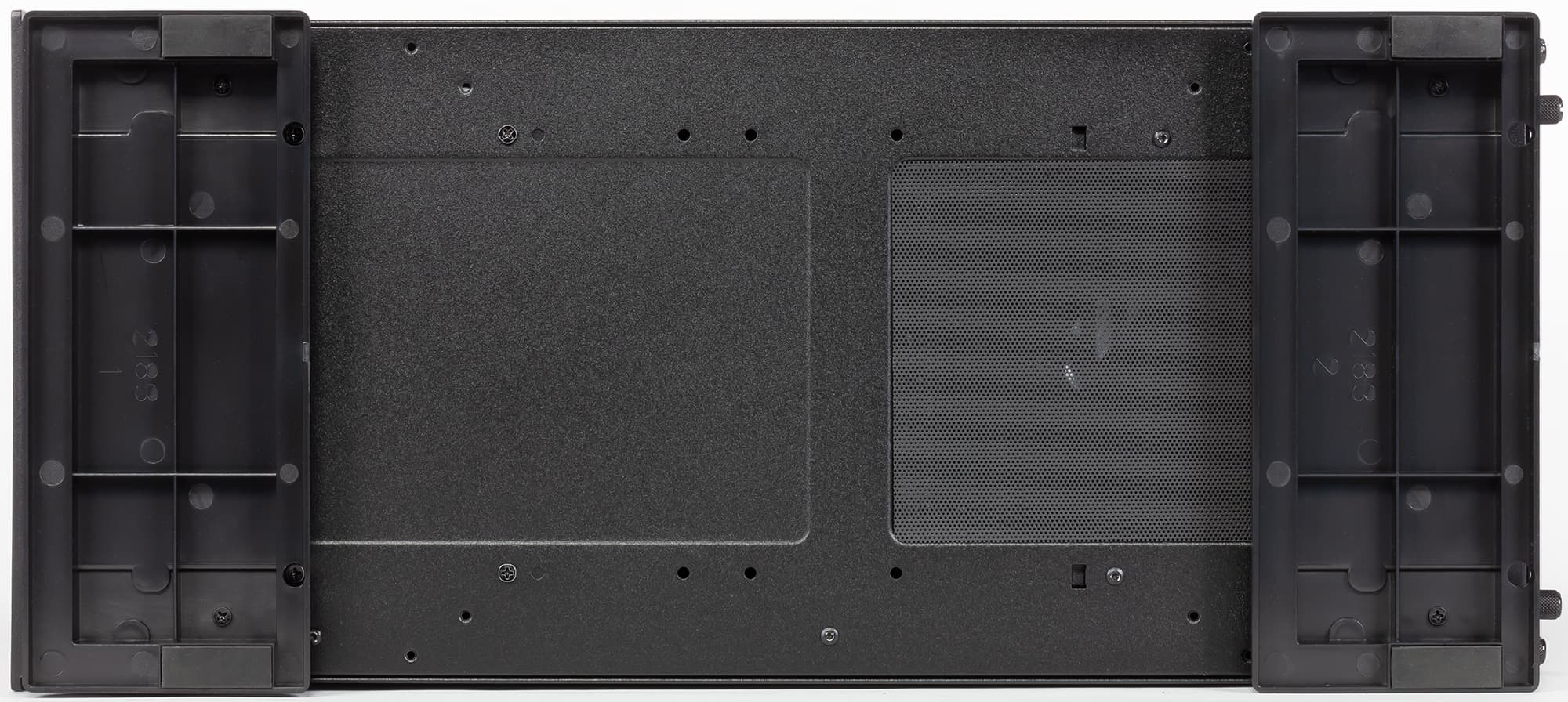

Базируется корпус на двух пластиковых опорных элементах с небольшими накладками из резиноподобного материала.

Накопители

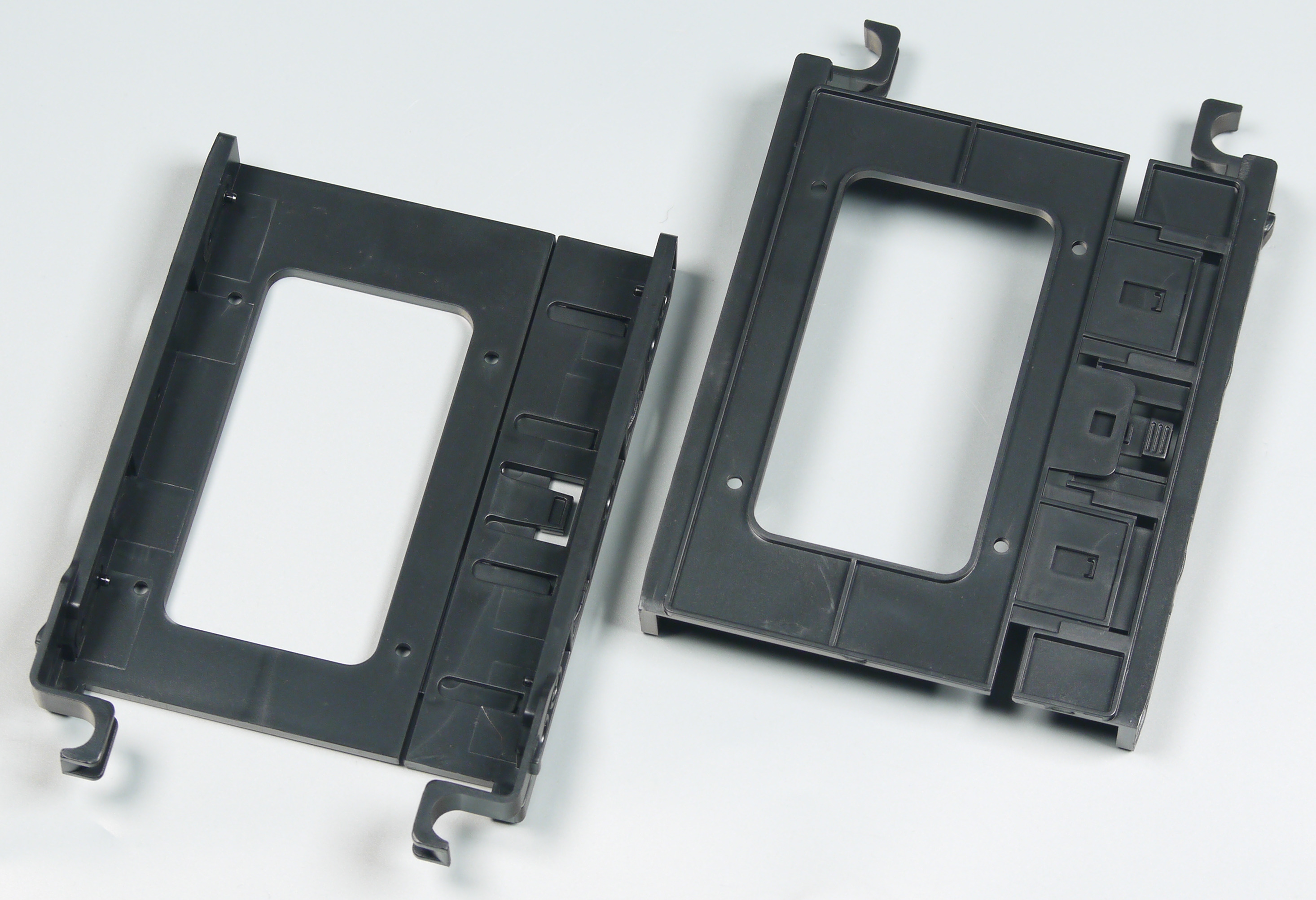

Полноразмерные жесткие диски устанавливаются в предназначенную для них двухместную корзину. Корзина в данном случае смонтирована при помощи винтового крепления, ее можно снять или немного передвинуть ближе к задней стенке шасси. Диски устанавливаются в корзину через пластиковые раздвижные рамки, винчестер крепится к ним с помощью штырей. Надежность крепления относительно высокая.

Отметим, что данные рамки являются универсальными, их можно использовать для установки 2,5″ накопителей с креплением дисков через дно.

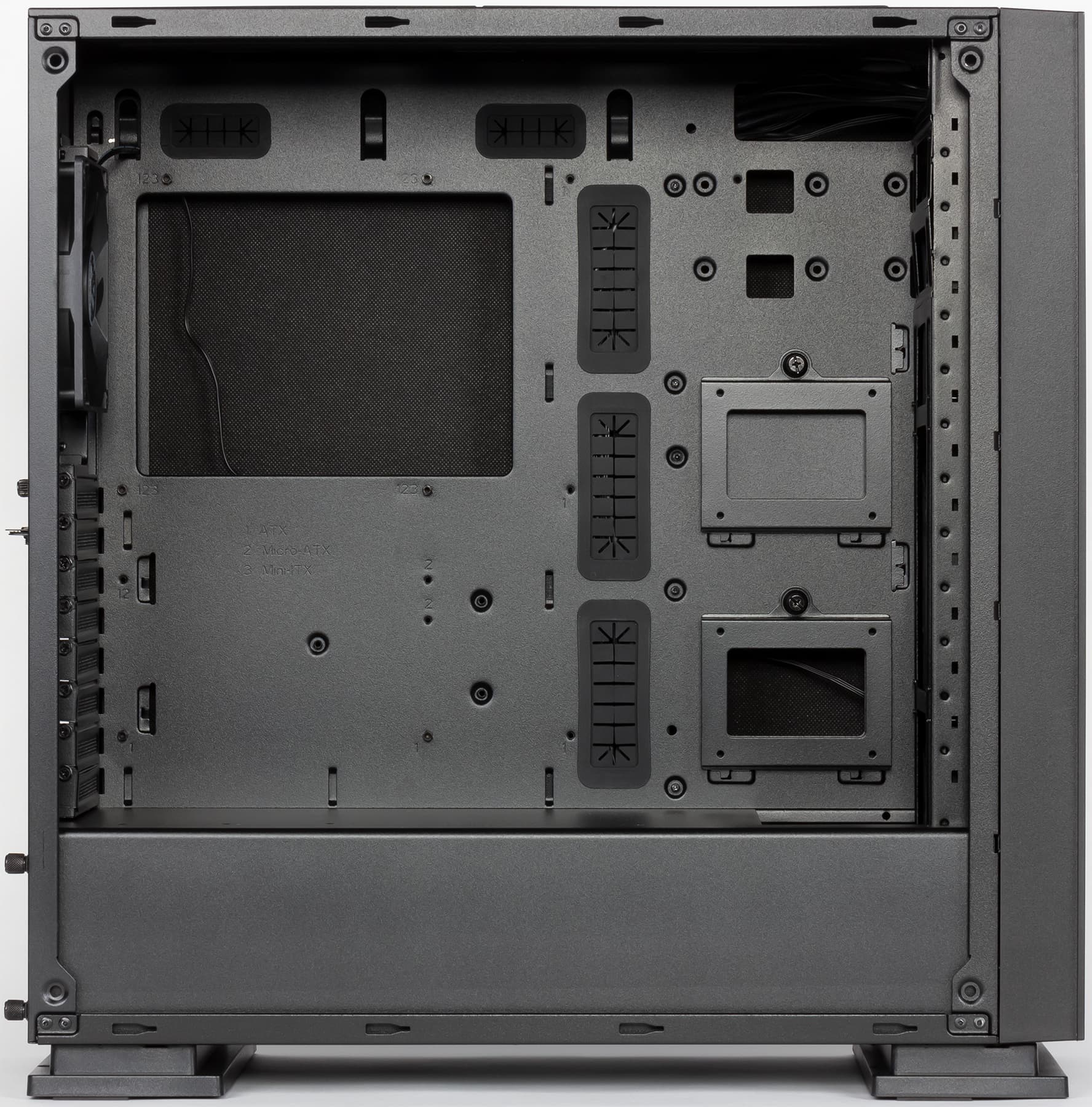

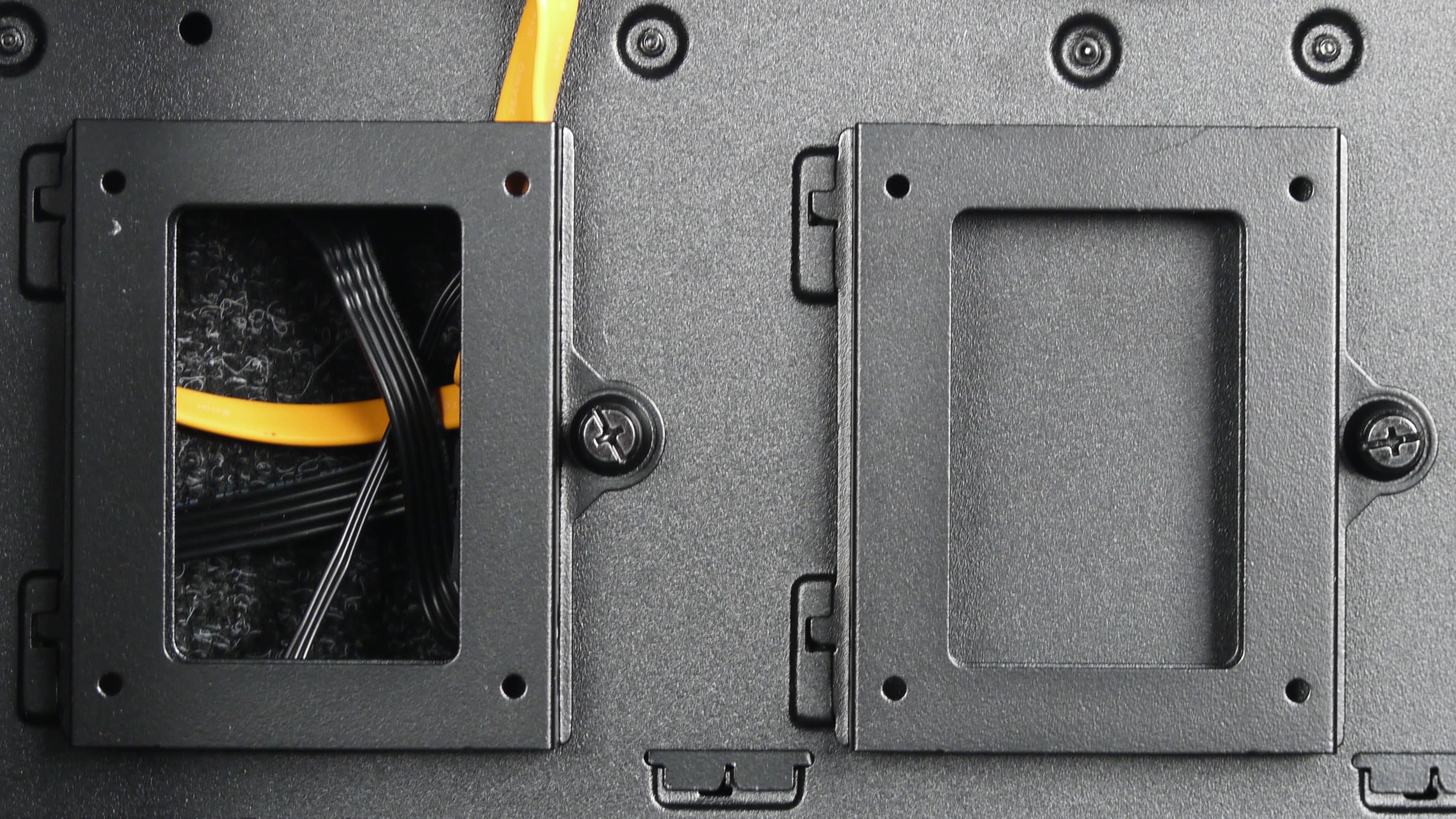

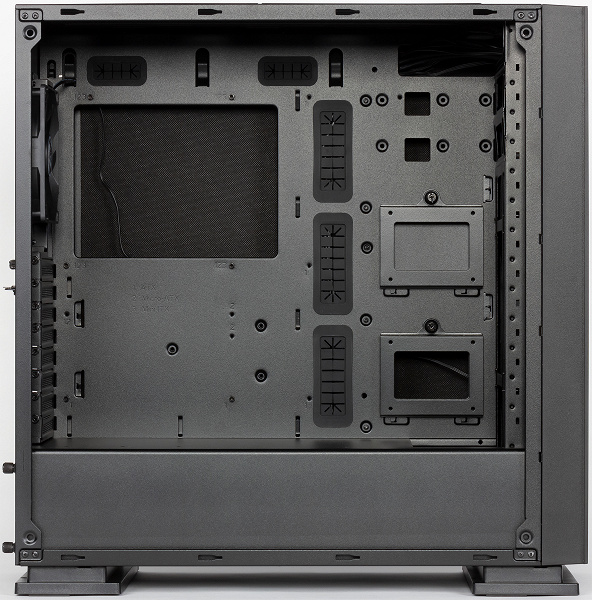

С лицевой стороны основания для системной платы установлены две стальные рамки для накопителей формата 2,5″. Крепление рамок осуществляется за счет монтажных отверстий, которые цепляются за выштамповки. Контейнеры дополнительно фиксируются винтами с накатной головкой, накопители фиксируются при помощи винтов. Тут есть возможность фиксации дисков как через боковые отверстия, так и через дно, а с учетом того, что контейнер стоит дном наружу, есть возможность установить на каждый контейнер по два диска. Правда, это недокументированная особенность.

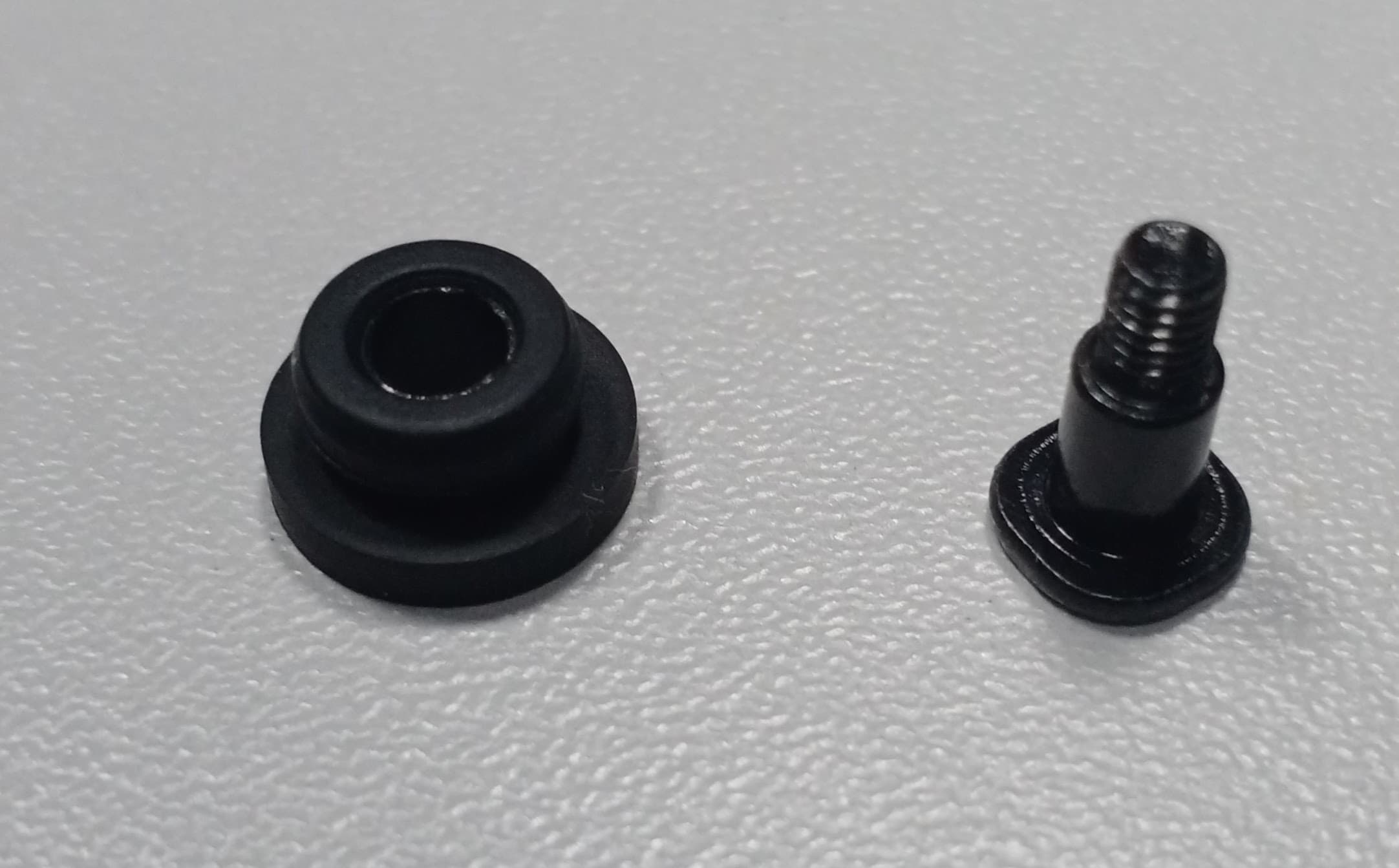

Для фиксации через боковые отверстия в комплекте есть удлиненные винты и резиновые втулки.

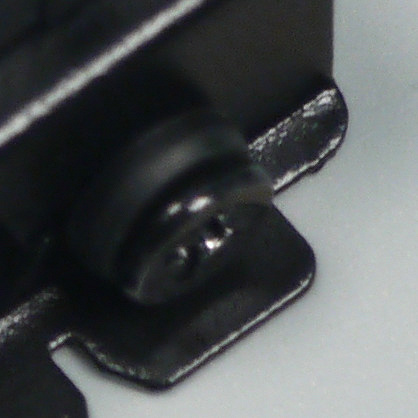

В случае установки жестких дисков формата 2,5 дюйма таким способом можно рассчитывать на виброразвязку.

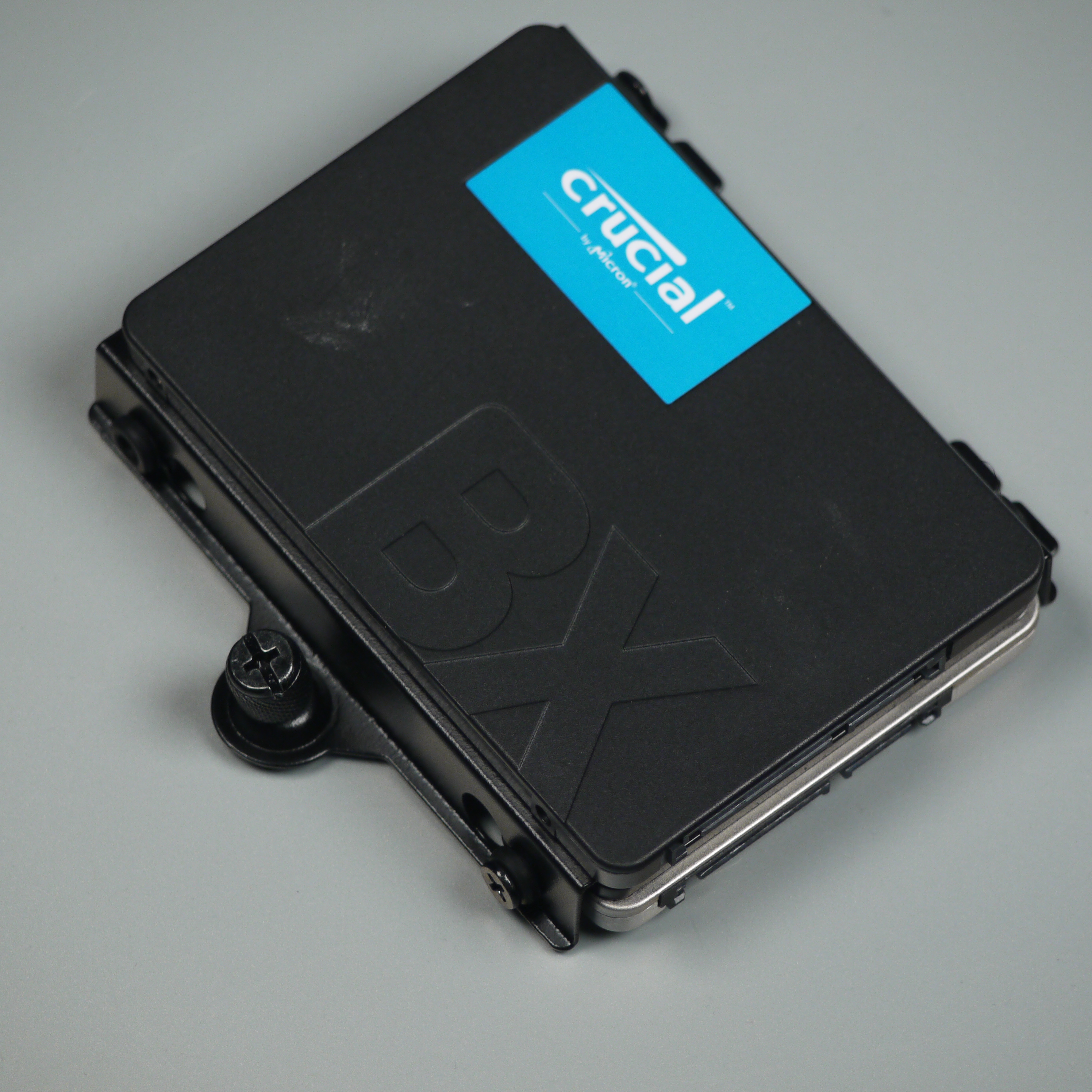

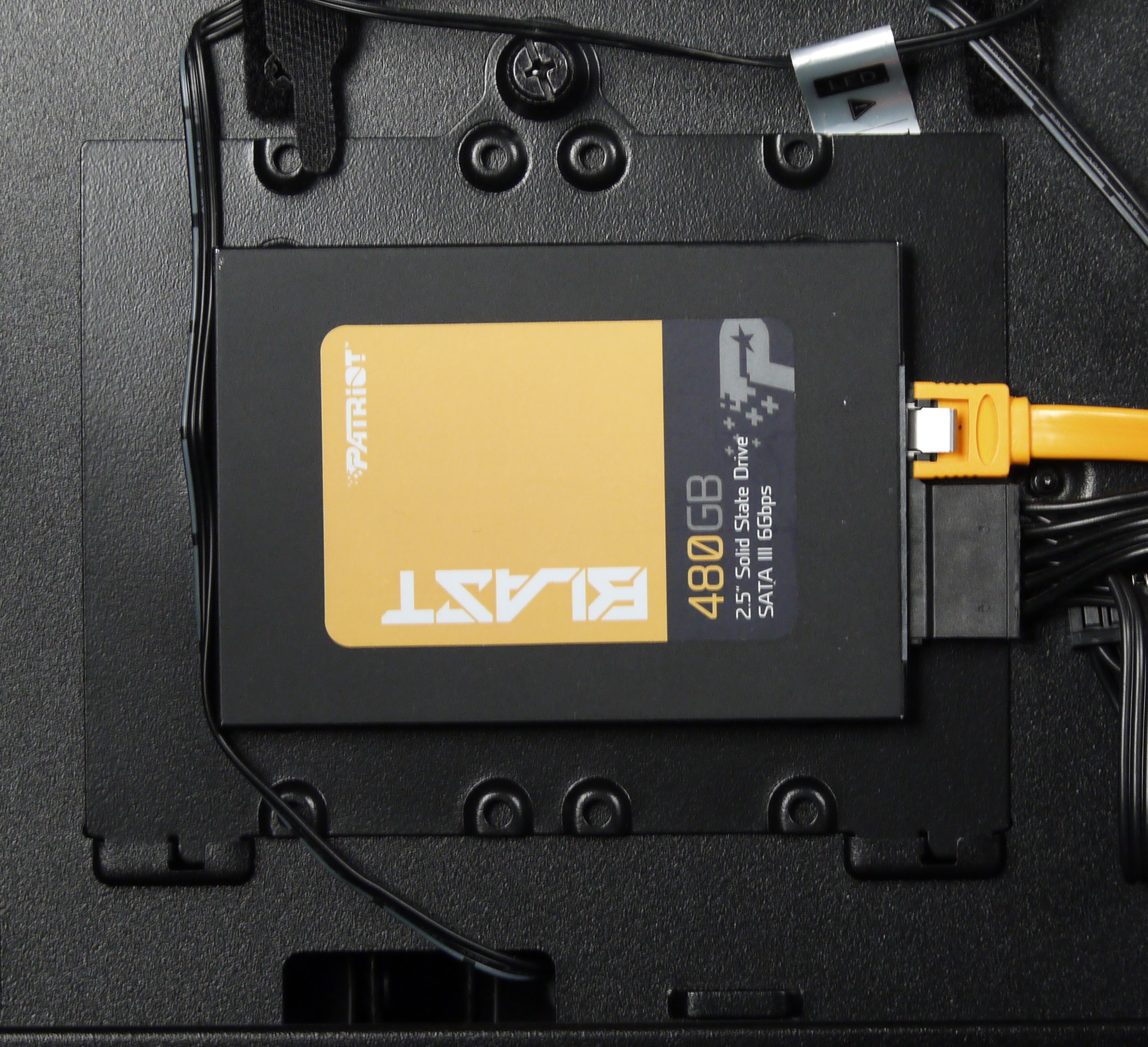

Еще одно универсальное посадочное место в виде пластины предусмотрено на обратной стороне основания для системной платы. Крепление пластины осуществляется за счет монтажных отверстий, которые цепляются за выштамповки. Пластина дополнительно фиксируются винтом с накатной головкой.

Тут можно установить один любой накопитель: 2,5″ или 3,5″. Площадь пластины вполне позволяет установить и два накопителя формата 2,5″, но набор монтажных отверстий такого варианта установки не предусматривает. Есть и второе место для похожей пластины ближе к задней стенке корпуса, там тоже имеются выштамповки и наплыв с нарезанной резьбой под винт, но самой монтажной пластины в комплекте нет.

В технических характеристиках на сайте производителя указано, что в корпусе можно разместить по пять накопителей 2,5″ или 3,5″. Наши расчеты показывают, что штатных мест для установки накопителей 2,5″ тут действительно пять, также можно приколхозить еще пару накопителей «вторым слоем». А вот установить накопители типоразмера 3,5″ можно только в количестве трех штук. Так что формально в корпус можно установить либо 3×3,5″ + 2×2,5″, либо 5×2,5″.

Из достоинств можно отметить, что передняя корзина, а также рамки, установленные с лицевой стороны, обдуваются штатными вентиляторами.

Сборка системного блока

Обе боковые стенки крепятся с помощью двух винтов с накатной головкой и привычной прислонно-сдвижной системы с пазами. Стенки имеют довольно большие размеры, надевать их удобнее на лежащий горизонтально корпус. В случае стоящего корпуса данную процедуру осуществлять сложнее.

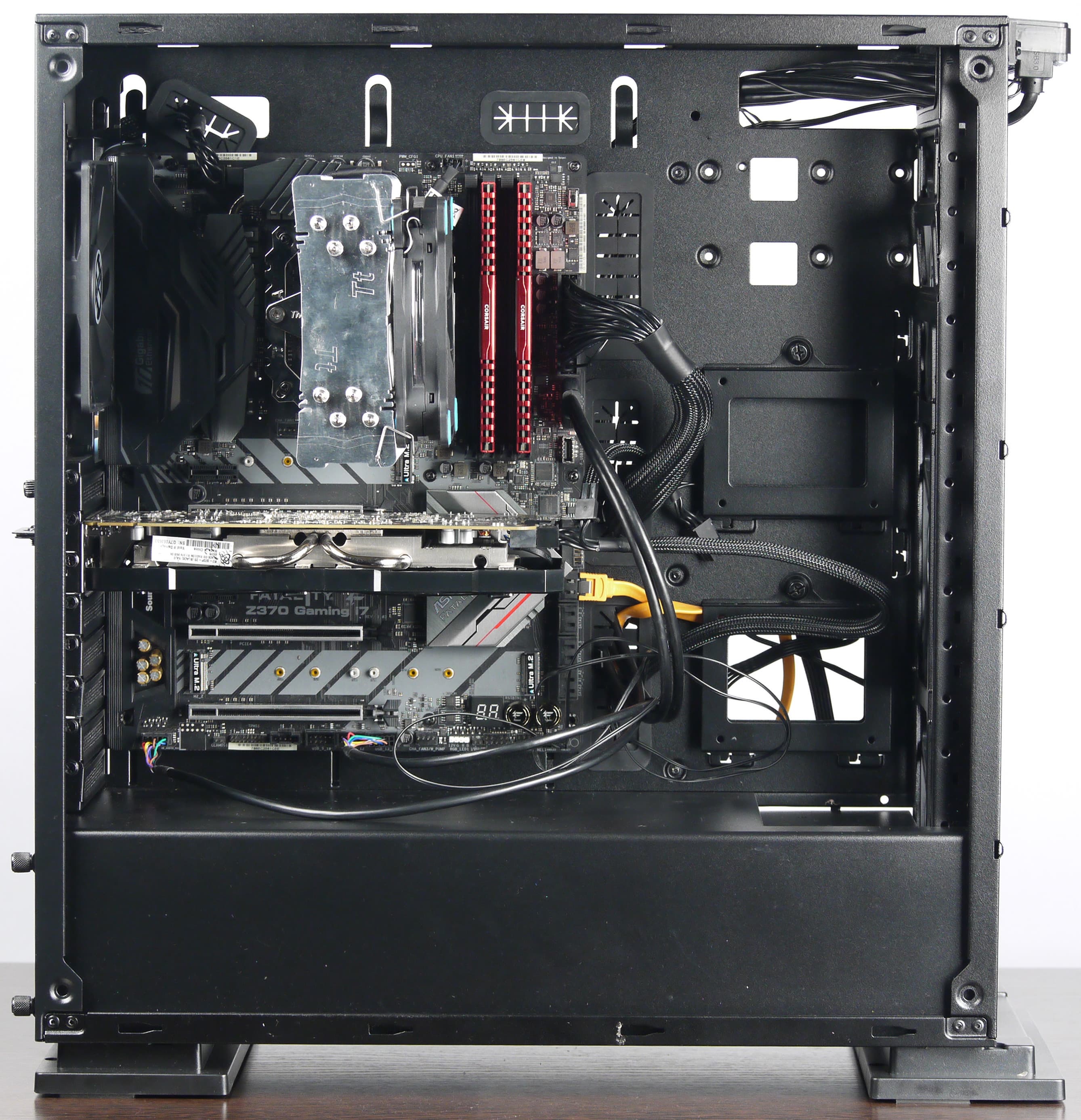

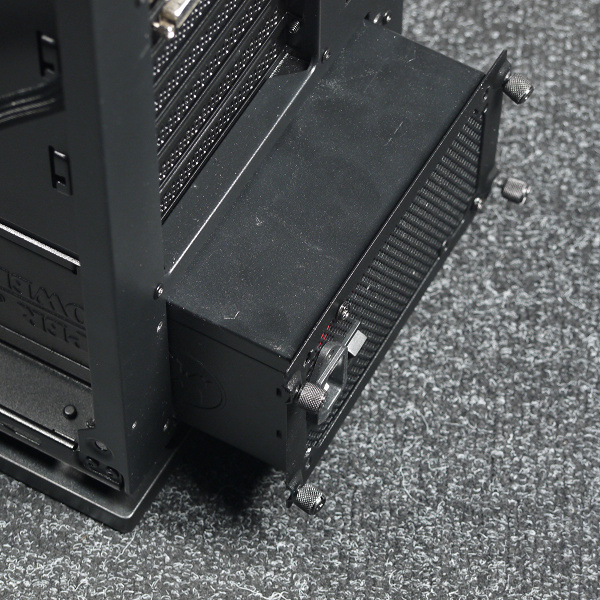

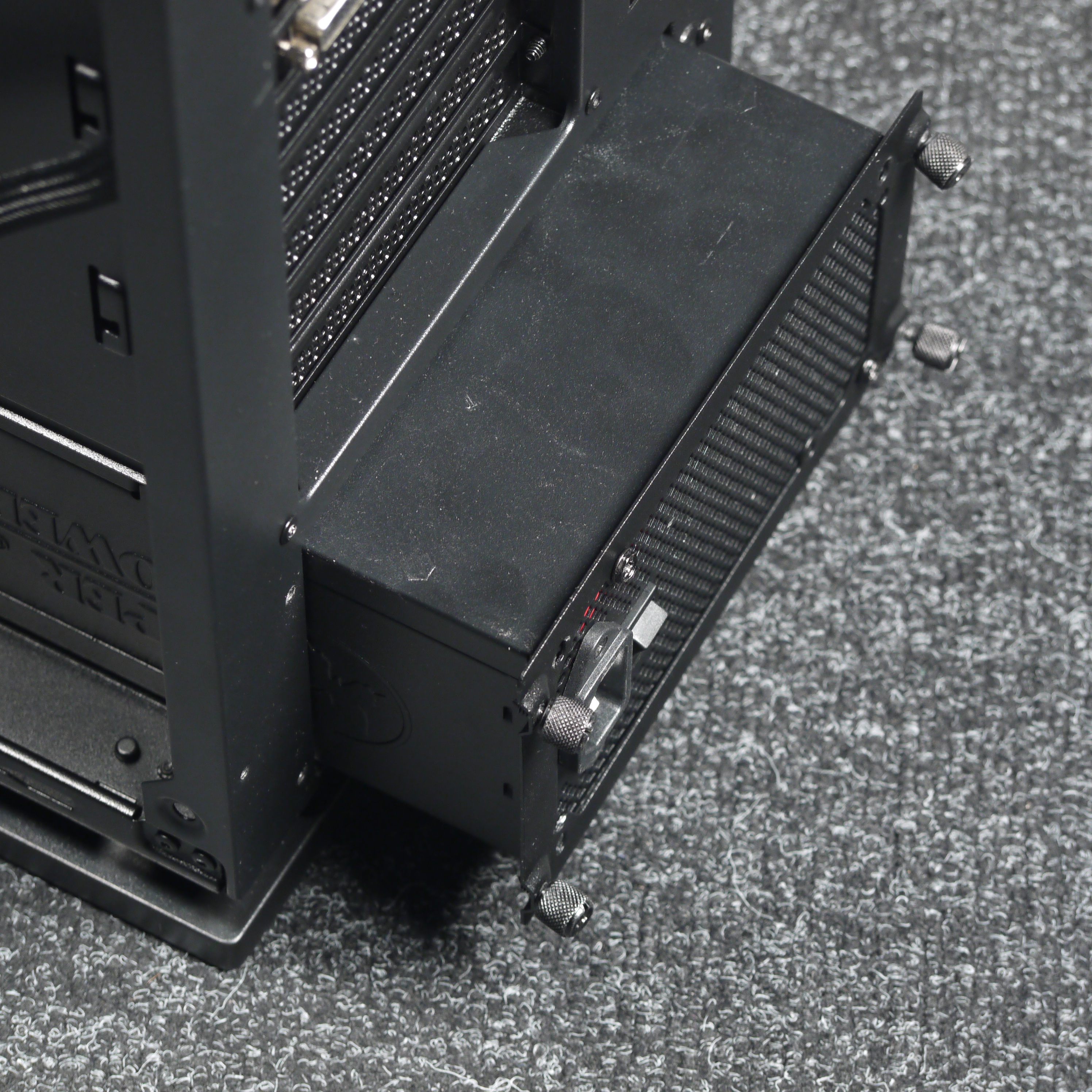

Порядок сборки ПК в корпусе особого значения не имеет, так как компоненты разнесены и не мешают друг другу, но лучше начать с установки блока питания и прокладки проводов. Устанавливается БП через монтажную пластину сзади корпуса и фиксируется при помощи четырех винтов. Корпус предусматривает установку блоков питания не только стандартных, но и увеличенных размеров с длиной корпуса до 200 мм. Расстояние между задней стенкой шасси и корзиной в стандартном положении составляет около 300 мм, места для укладки проводов достаточно.

Часть стоек для монтажа системной платы заранее проставлены производителем. Сделано это, видимо, исходя из габаритов зауженной платы формата ATX, а для установки полноразмерной платы шириной 244 мм нужно будет вкрутить еще несколько стоек. Место для установки платы шириной 280 мм есть, но проблема в том, что она будет перекрывать монтажные отверстия, предназначенные для прокладки проводов. Так что использовать тут плату формата E-ATX вряд ли разумно.

В корпус, согласно данным производителя, можно установить процессорный кулер высотой до 170 мм. Расстояние от основания для системной платы до противоположной стенки составляет около 182 мм.

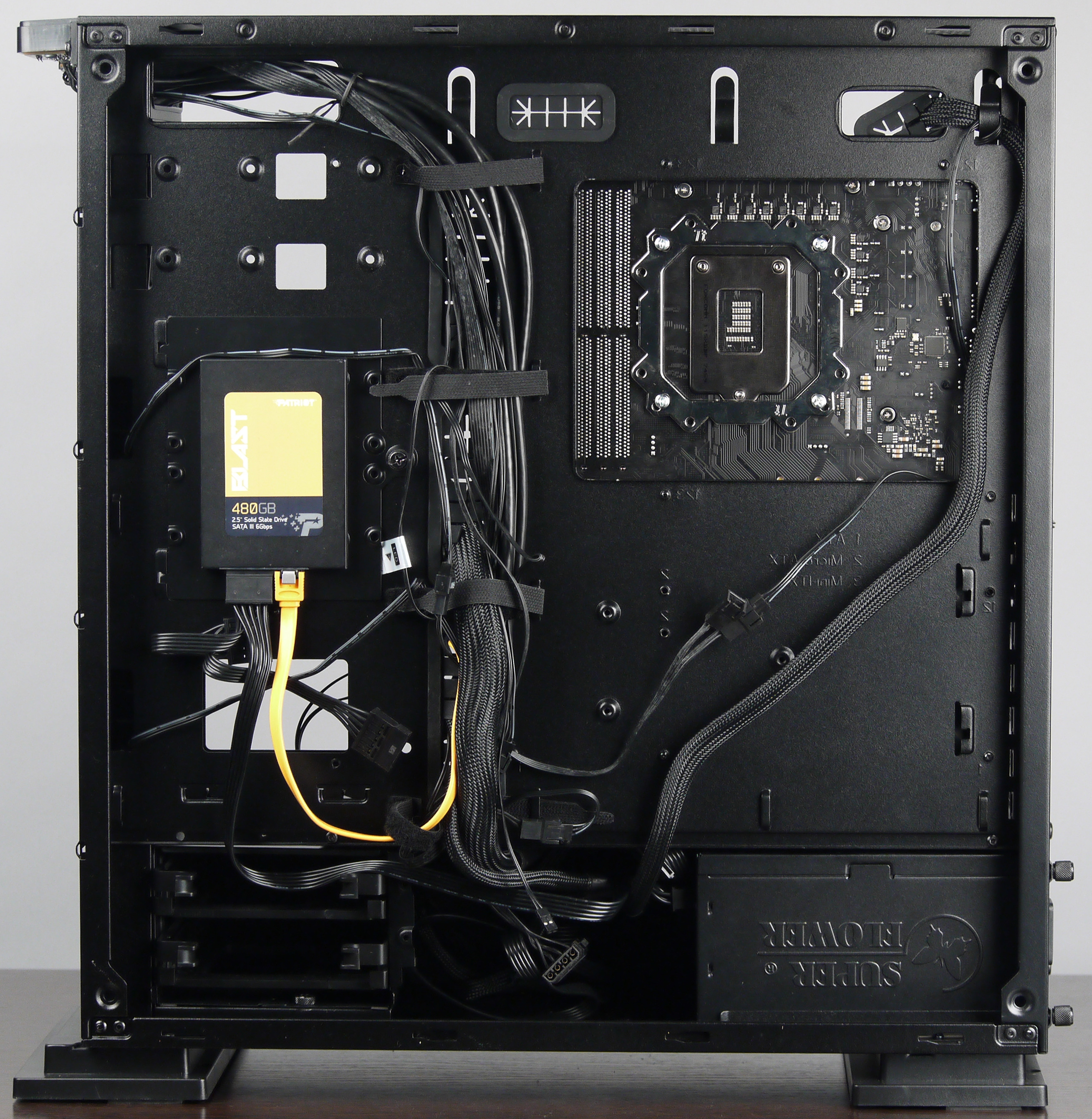

Глубина отсека для прокладки проводов составляет около 20 мм у задней стенки. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий. В монтажных отверстиях установлены лепестковые мембраны. Не очень удобно, что в кожухе блока питания никаких монтажных отверстий для прокладки проводов не предусмотрено — их наличие облегчило бы прокладку проводов к разъемам на нижнем краю платы.

Далее можно установить требуемые карты расширения, в том числе видеокарту, которая может достигать в длину около 400 мм (по заявлению производителя). В реальности ее максимальная длина составляет около 305 мм, так как около передней стенки шасси расположены контейнеры для накопителей, которые ограничивают длину видеокарты. Впрочем, и этого вполне достаточно для большинства типовых решений, так как современные видеокарты редко превышают в длину 280 мм.

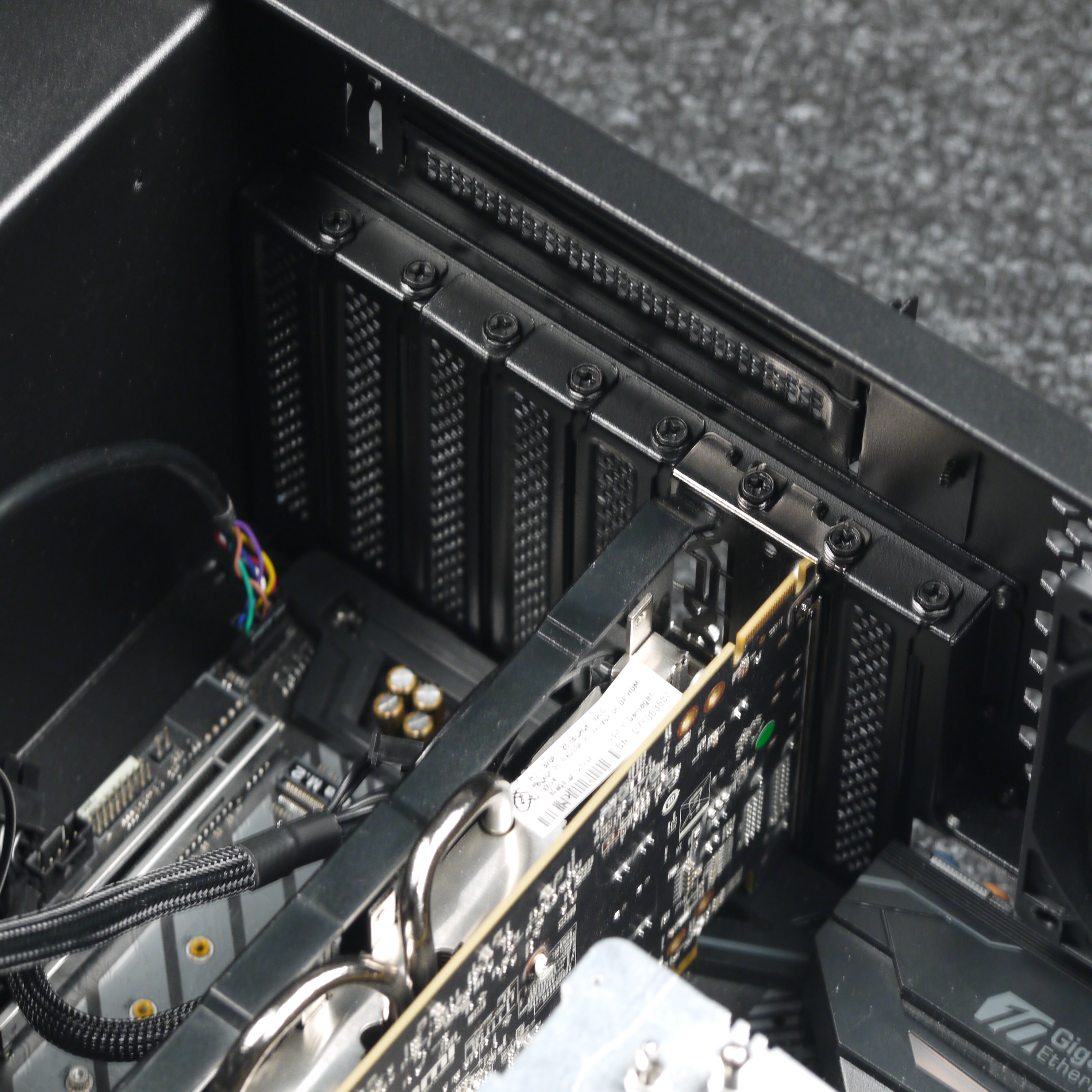

Система фиксации карт расширения тут самая обычная — крепление на винтах изнутри корпуса с индивидуальной фиксацией. Все заглушки для плат расширения съемные, фиксируются одним винтом под крестовую отвертку.

Порты и разъемы фронтальной панели ввода-вывода подключаются вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — двухконтактными и одноконтактными разъемами.

Манипулировать внутри корпуса достаточно удобно, хотя в процессе сборки ощущается определенная экономия на исполнении отдельных узлов и элементов.

Акустическая эргономика

Подключенные к штатному контроллеру вентиляторы работают в режиме, заданном с помощью переключателей на панели управления. В режиме L шум находится на минимально заметном уровне как при напольном, так и при настольном размещении корпуса. В режиме H уровень шума можно охарактеризовать как пониженный для жилого помещения в дневное время суток. В промежуточном положении переключателя вентиляторы останавливаются.

Итоги

Abkoncore Cronos Zero Noise представляет собой решение бюджетного уровня. Из особенностей можно отметить наличие виброизолирующего покрытия на внешних панелях корпуса, а также комплектацию четырьмя вентиляторами, подключенными к двухканальному контроллеру. Функциональность контроллера достаточно скромная, и поддерживает он только вентиляторы с трехконтактным подключением, но зато позволяет управлять скоростью их работы с панели на верхней грани корпуса. Вопреки обычной для бюджетных корпусов практике уменьшения толщины и размеров стальных элементов, здесь эти параметры увеличены. Впрочем, и совсем уж недорогим Abkoncore Cronos Zero Noise назвать нельзя.

Оснащение корпуса вполне соответствует стоимости: четыре порта USB (в том числе два USB 3.0), четыре вентилятора, на долгую жизнь которых рассчитывать особо не стоит. Качество исполнения весьма неплохое. Конечно, оно несколько уступает лидерам рынка, таким как be quiet!, Fractal Design, NZXT, но корпуса сравнимых размеров под данными торговыми марками будут стоить дороже.

В целом, герой нашего обзора выглядит достаточно утилитарно и довольно ладно скроен, особенно снаружи. Но есть у него и некоторые недостатки, которые придется преодолевать разными способами. Откровенно неудачным корпус уж точно назвать также — для решения подобных габаритов тут все относительно неплохо с учетом его розничной стоимости. Вариант не идеальный, но вполне рабочий, если нужен большой корпус и хочется немного сэкономить.
