Корпус GMC H200 Phoong V

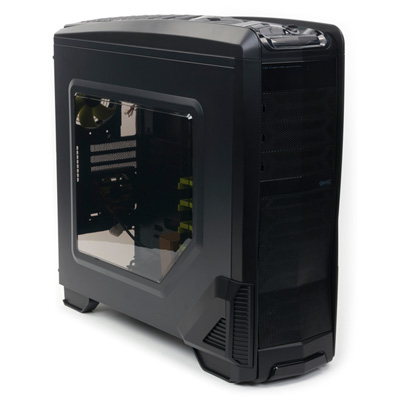

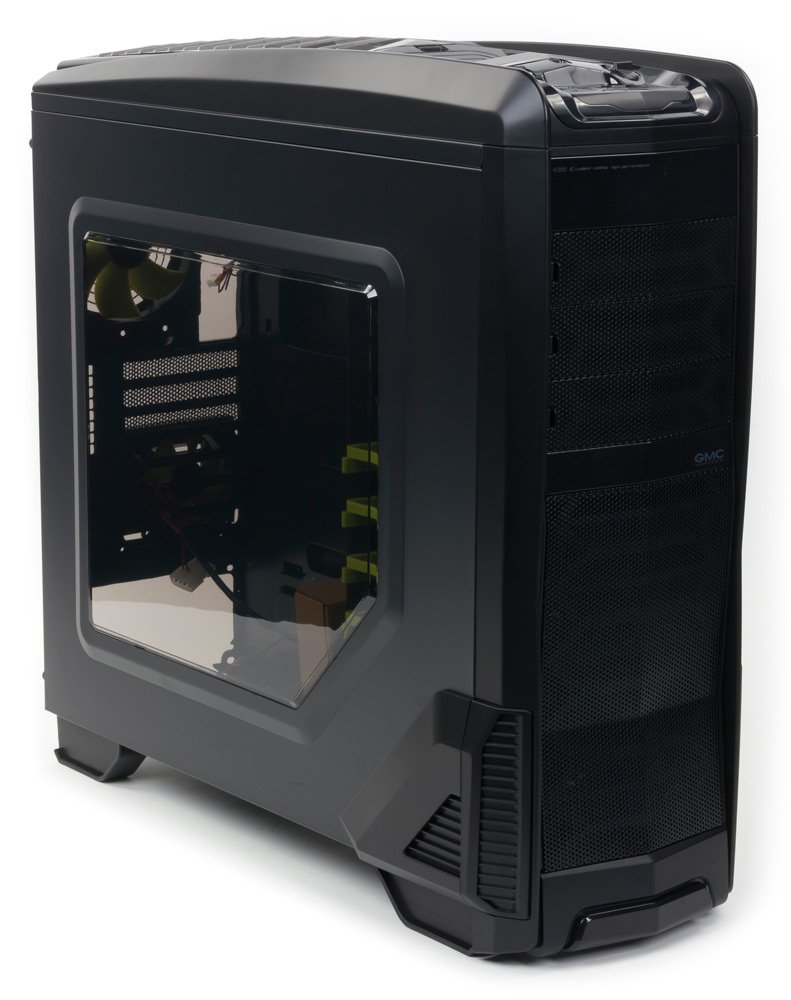

Корпус GMC H200 Phoong V, внешний вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики



Корпуса производства корейской компании GM Corporation (GMC) к нам еще не попадали, хотя сама компания существует с 1996 года, а название GMC носит с 98-го. Бизнес начинался с дистрибуторской деятельности, но вскоре появились и собственные модели корпусов, первые из которых были представлены 15 лет назад.

Сейчас на корейском сайте GMC перечислено около сотни корпусов — вероятно, с самого начала деятельности, в том числе и те, которые поставлялись как OEM. Есть полноценный русскоязычный сайт, но корпусов там представлено меньше: чуть более трех десятков одной серии Middle Tower в категориях ATX и microATX, хотя из содержимого корейского сайта компании, даже не зная языка, можно понять, что спектр гораздо шире — от miniITX до серверных, да к тому же есть и другая продукция (например, блоки питания).

Способ подачи информации на русскоязычном сайте нам не понравился: «чистого» текста на страницах, посвященных разным моделям, практически нет, всё сделано картинками с надписями, даже спецификации. Буквы на картинках по большей части или мелкие, или совсем крохотные, да еще и немного расплывчатые из-за сжатия в формате JPEG, которым представлены изображения с надписями. Поэтому ряд надписей читается с большим трудом. Дизайн страниц явно рассчитан на мониторы с небольшим разрешением по горизонтали, вся информация сосредоточена в довольно узкой средней части страницы; полбеды, что на современном мониторе по бокам остаются широкие поля траурно-черного цвета, так еще и приходится активно пользоваться прокруткой.

Собственно, и в англоязычном разделе корейского сайта оформление такое же. Добавим: грузится вся эта красота довольно долго, еще бы — сплошные картинки общим весом более 11 МБ.

Но вернемся к тому образцу, который был предоставлен нам для начала знакомства — корпусу GMC H200 Phoong V (последний символ не буква, а римская пятерка, есть еще и корпуса Phoong IV).

Первое впечатление вполне благоприятное: внешний вид неброский, без ярких вставок или элементов с рельефом, не поддающимся описанию, но определенный стиль чувствуется. Нам достался корпус черного цвета, о таком же идет речь на сайте, однако на коробке есть место для отметок «Color: B W», что намекает на наличие еще и белой расцветки. Возможно, такая просто не поставляется в Россию.

В нашем образце есть окно в левой стенке, закрытое тонированным пластиком. Про наличие варианта без окна нет даже намеков.

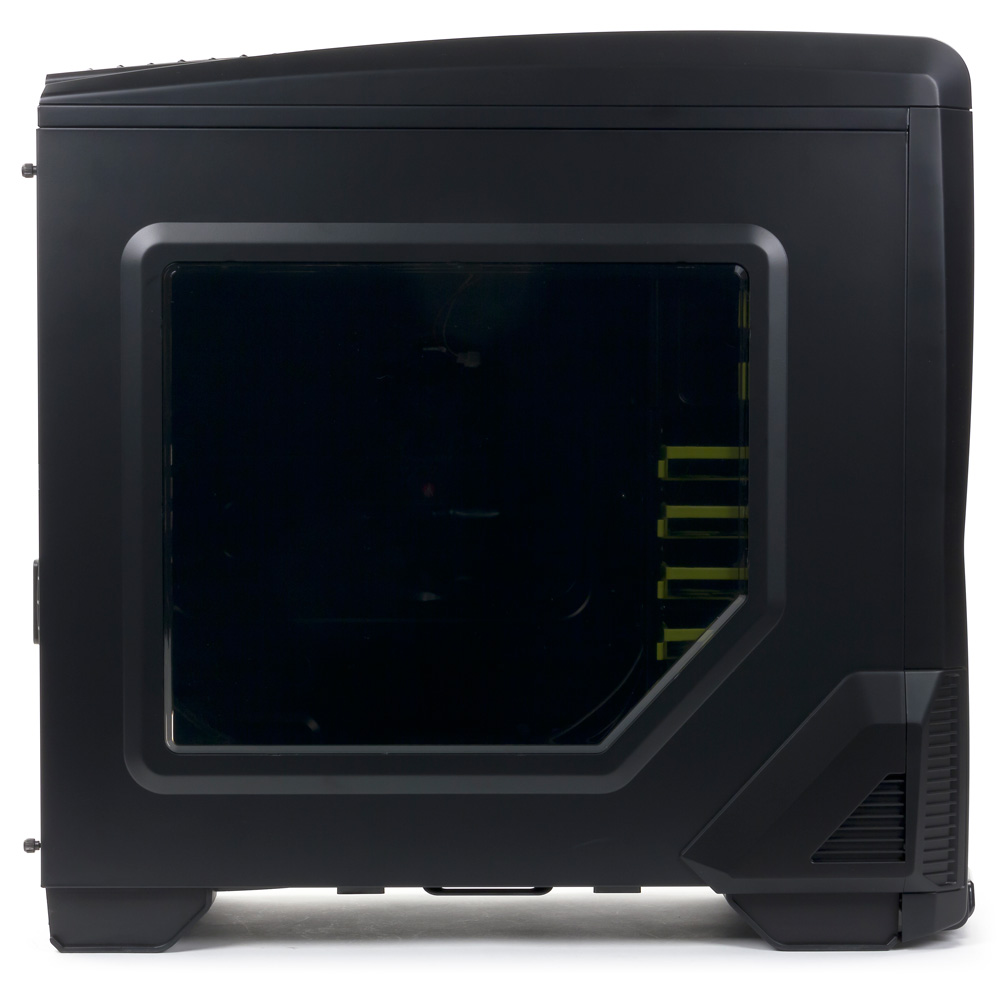

Вид слева

Корпус довольно высокий, во многом за счет 40-миллиметровых ножек, а также пластиковой верхней крышки, имеющей изогнутую в продольном направлении форму и в самой верхней точке добавляющей еще 45 мм к высоте. К сожалению, ножки чисто пластиковые, без каких-либо амортизирующих вставок из резины или силикона.

Лицевая панель пустая, без каких-либо органов управления. Почти вся она закрыта декоративной металлической сеткой, в нижней части прикрывающей фронтальные вентиляторы, а в верхней сетка является частью декоративных заглушек пятидюймовых слотов.

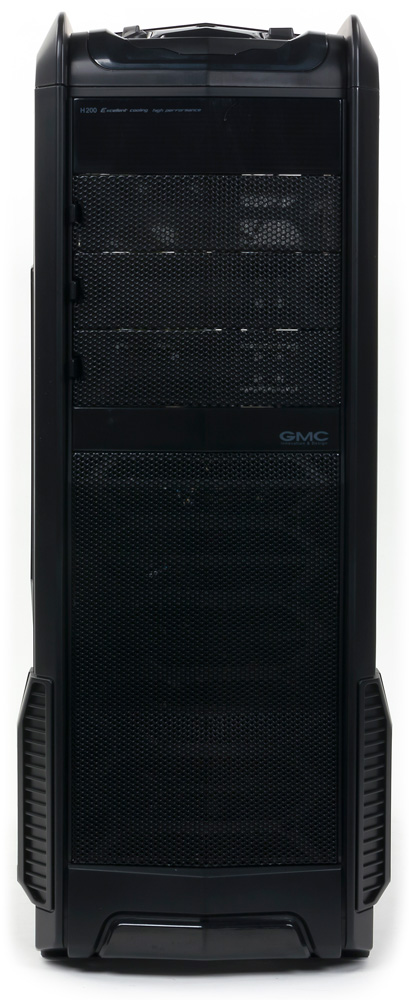

Лицевая панель

Упаковка сделана без изысков: обычный картон, одноцветное оформление. По бокам прорези для захвата руками; коробка хоть и не очень тяжелая, но габаритная, и эти прорези бесполезными явно не назовешь.

Компоновка

GMC H200 Phoong V относится к miditower, по высоте и глубине уж точно, хотя ширина, даже с учетом небольших штампованных выступов на боковых стенках, довольно скромная: чуть менее 200 мм. Правда, за счет декоративных выступов в нижней части лицевой панели она увеличивается до указанных в спецификации 216 мм.

Компоновка самая обычная: вверху спереди три пятидюймовых слота с выходом на переднюю панель (для 3,5-дюймовых устройств такого выхода не предусмотрено), под ними стационарная неразделяемая стойка для накопителей, расположенная поперечно.

Блок питания, приобретаемый отдельно, располагается горизонтально в нижней части корпуса, где вполне достаточно места для моделей с увеличенной мощностью и длиной.

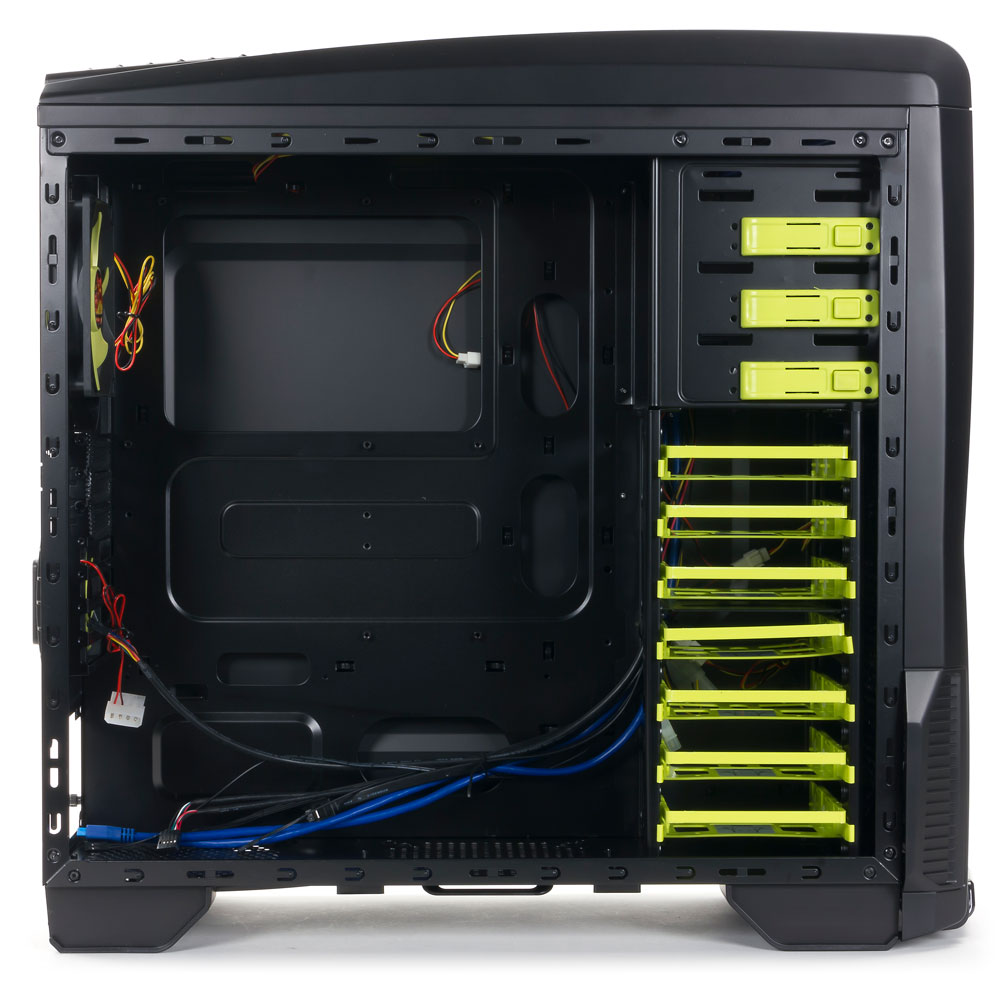

Вид на шасси слева

Корпус рассчитан на установку системных плат формата ATX и меньших, количество слотов расширения семь.

Комплектация без излишеств: два пакетика с крепежом, спикер для системной платы, 8-контактный удлинитель питания процессора, 15 одноразовых стяжек для кабелей и небольшая книжечка-руководство по сборке (нам она досталась на английском языке). Забегая вперед, скажем: крепежа можно было положить и побольше — для некоторых предусмотренных конструкцией конфигураций винтов может не хватить.

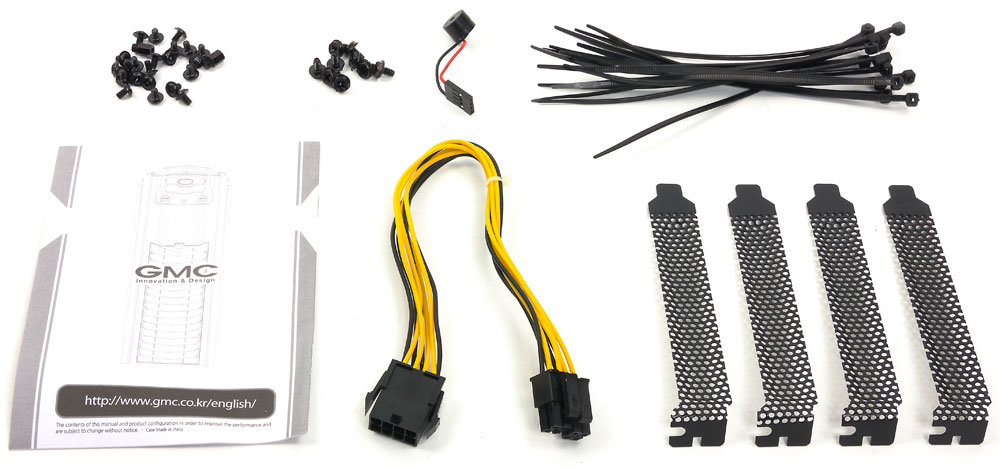

Комплектация

Конструкция

Размеры корпуса 548×216×574 мм (В×Ш×Г), включая выступающие части.

Шасси изготовлено из стали толщиной 0,6 мм, поэтому его жесткость невелика, что особенно сказывается на подложке системной платы, имеющей много отверстий. Боковые крышки потолще — 0,7 мм, к тому же имеют штампованный рельеф с усиливающими ребрами по периметру, и ощутимых перекосов, мешающих снятию и установке, не возникает даже у левой стенки, имеющей большое окно.

Верхняя плоскость шасси закрыта выпуклой пластиковой крышкой, в которой размещаются вентиляторы. Вероятно, форма крышки выбрана не только из эстетических соображений: выпуклая поверхность не даст поставить что-то сверху и закрыть вентиляционные отверстия.

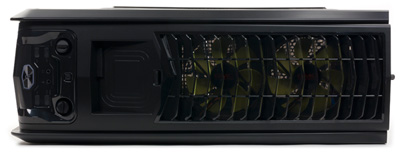

Верхняя панель

В передней части этой крышки расположена и панель управления с богатым оснащением. Прежде всего, на ней есть две кнопки — крупная Power (в передней части, при включении подсвечивается синим светодиодом) и Reset (небольшая, отнесена поглубже, свободный ход очень большой, так что случайно не нажмешь). Чуть дальше кнопки Power расположились аудиоразъемы и две пары портов USB 2.0 и 3.0, ориентированных так, чтобы в них можно было одновременно подключать широкие устройства. Еще дальше два круглых регулятора скорости вращения вентиляторов, совмещенные с выключателями. Завершается панель скошенным углублением, в передней части которого имеются SATA-разъемы — т.е. док-станция. Такая ее форма подразумевает почти горизонтальную установку подключаемых накопителей, и они не будут сильно выступать вверх за габариты корпуса, да и большого запаса пространства над корпусом не потребуется.

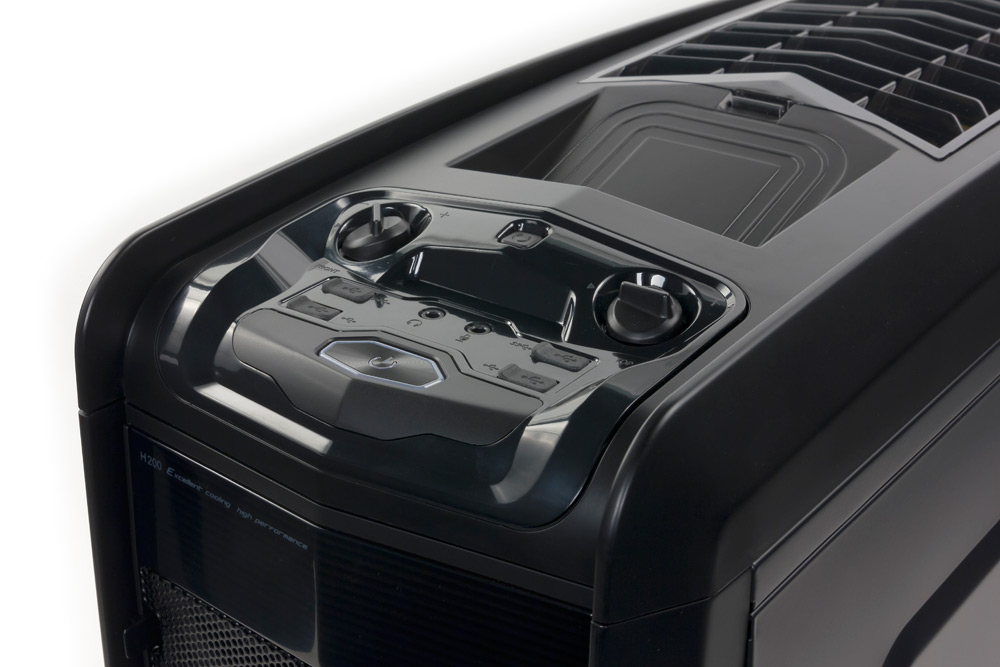

Панель управления

Индикатор дисковой активности сделан на двух синих светодиодах, расположенных спереди и направленных вниз. На лицевой панели вверху имеется полупрозрачная вставка, изнутри дополненная белой пластиной-отражателем, и свечение индикаторов через эту вставку является дополнительным элементом оформления.

С учетом немалой высоты корпуса, расположение органов управления и портов делает работу с компьютером на основе корпуса H200 Phoong V удобной в основном при напольном его размещении.

Система вентиляции

В штатную комплектацию входят шесть вентиляторов с логотипом GMC: пять 120-миллиметровых и один 80-миллиметровый. И по наличию подсветки, и по вариантам подключения они отличаются, начнем по порядку.

Два фронтальных вентилятора нагнетают воздух внутрь корпуса, в основном для охлаждения дисковой корзины, но при отсутствии накопителей в каких-то секциях часть потока достанется видеокартам и другим платам расширения.

У этих вентиляторов есть синяя подсветка, а подключаются они к одному из двух каналов штатного контроллера, о выведенных на панель управления регуляторах которого мы уже говорили. Вместе с частотой вращения меняется и яркость подсветки.

На сайте производителя есть фраза о том, что подсветку можно отключать по желанию; уточним: отключить можно — регулятор контроллера совмещен с выключателем, но только вместе с самими фронтальными вентиляторами. Сделать так, чтобы эти вентиляторы вращались, но подсветки не было, нельзя: и двигатель, и светодиоды питаются от одного кабеля.

Еще два вентилятора того же размера установлены в верхней пластиковой накладке и вытягивают воздух из зоны размещения процессорного кулера. Подсветки у них нет, а лопасти окрашены в цвет молодых листьев салата.

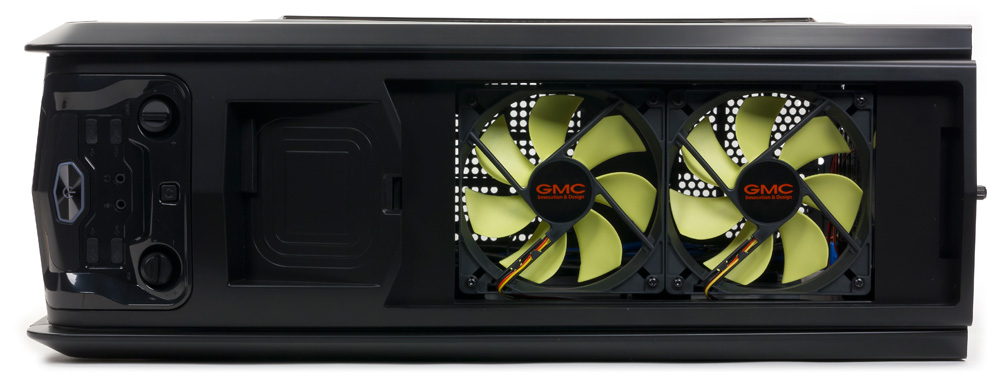

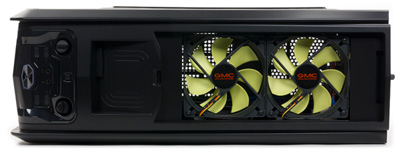

Верхние вентиляторы

Управляет ими второй канал контроллера. Поскольку все эти четыре вентилятора оснащены обычными трехконтактными разъемами, то их можно подключать и к системной плате.

Пятый 120-миллиметровый вентилятор, также с салатовыми лопастями, установлен на задней стенке. Третьего канала у контроллера нет, и его можно подключать только к системной плате.

Наконец, есть дополнительный 80-миллиметровый вентилятор, с помощью специальной рамки прикрепленный снаружи к местам расположения заглушек четырех нижних слотов расширения. Очевидно, он должен вытягивать нагретый воздух из зоны расположения видеоадаптеров.

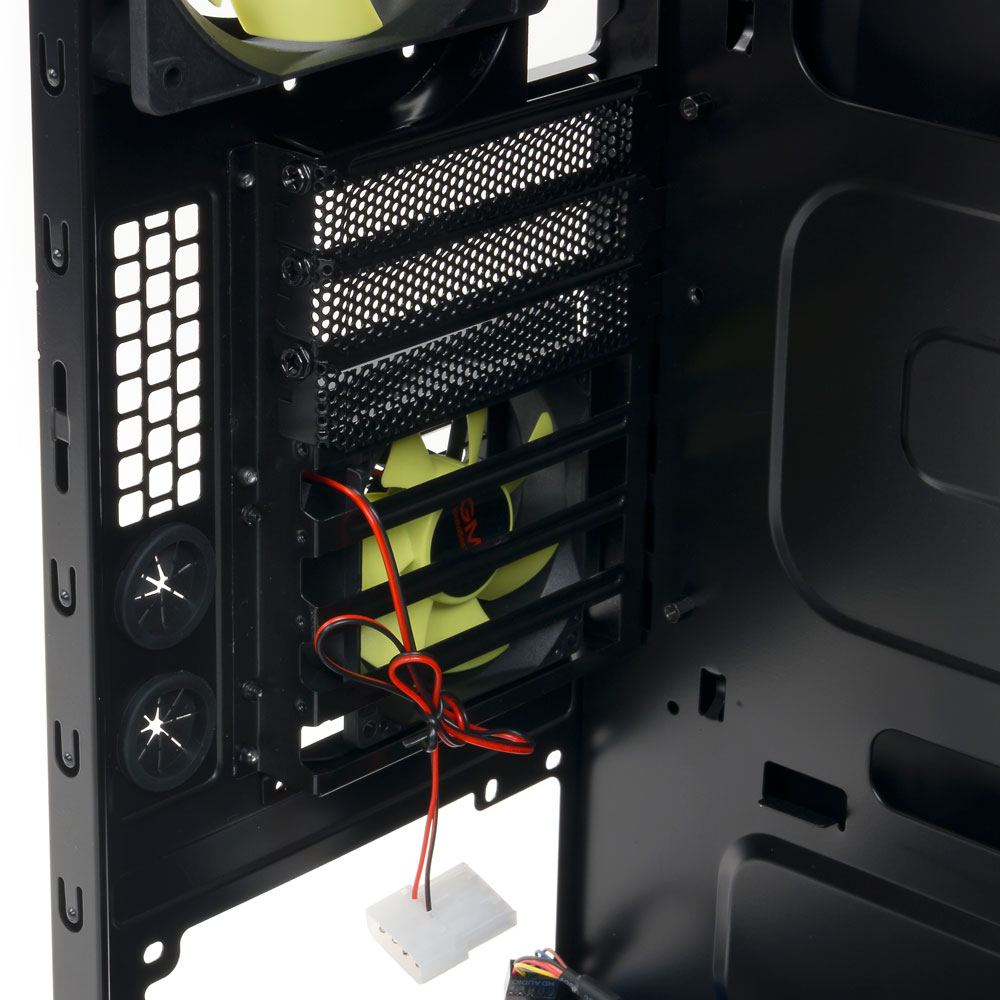

Вентилятор Cool Booster

Подключение — к периферийному разъему Molex, крыльчатка тоже салатового цвета. Сама рамка крепится винтами, при желании ее можно снять и установить заглушки, которые есть в комплекте. Надо сказать, что при подключении двух видеокарт, занимающих по два слота, этот вентилятор поневоле придется удалить.

Относительно этого вентилятора, который производителем назван Cool Booster, есть разночтения: хотя на странице русскоязычного сайта он отмечен как опциональный, в нашем экземпляре корпуса этот «бустер» был, да и в руководстве пользователя отметки «опция» нет.

Еще один дополнительный вентилятор размером 120 или 140 мм можно установить в средней части днища шасси. Саморезы для его крепления сборщику придется искать самостоятельно.

Конечно, в корпус можно установить и систему жидкостного охлаждения. Для нее, в частности, на задней стенке есть две пары отверстий с резиновыми заглушками.

Система фильтрации охватывает фронтальные вентиляторы, а также места установки блока питания и дополнительного нижнего вентилятора. Причем фильтры очень удобны в обслуживании: это извлекаемые снаружи пластиковые рамки с капроновой сеткой отдельно для каждого из трех перечисленных мест.

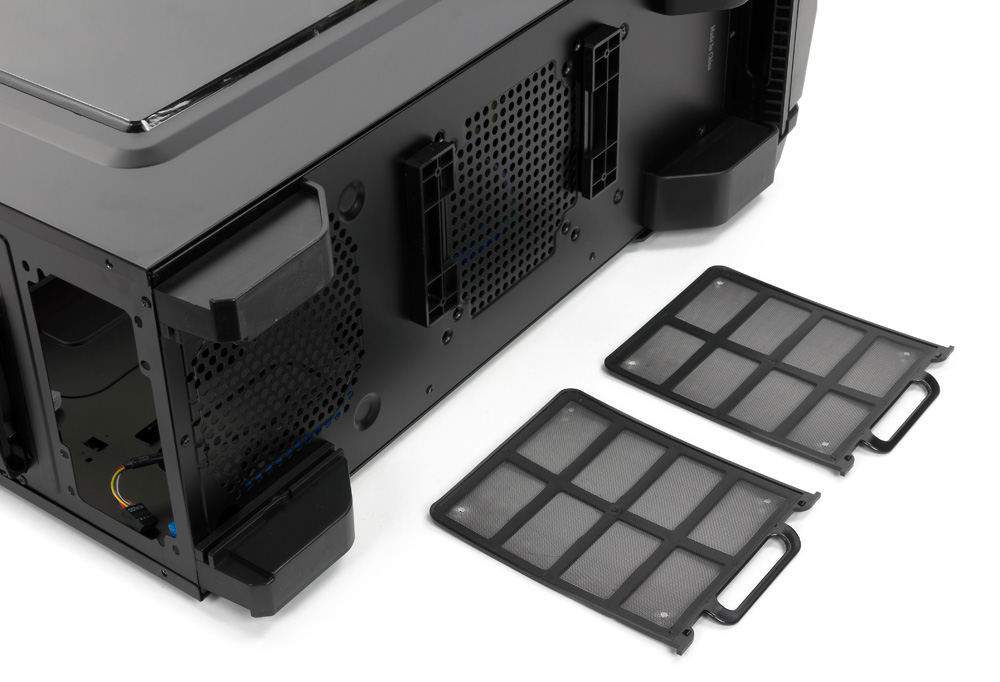

Нижние фильтры

Рамка фильтра блока питания извлекается назад, средняя нижняя — влево. А вот фронтальную рамку удобно извлекать лишь при настольном расположении компьютера: она вытягивается вниз, и корпус надо лишь подвинуть к краю стола, чтобы вырез для рамки в нижней кромке лицевой панели вышел за край столешницы. Если же компьютер стоит на полу, то его придется класть на бок.

Верхние вентиляторы прикрыты декоративной пластиковой решеткой из полупрозрачного пластика. Прорези в ней наклонные, но довольно широкие, в них могут пройти не только мелкие предметы вроде крепежного винта, но и более крупные; соответственно и от пыли особой защиты эта решетка не дает. Как обычно, конструкторы рассчитывают на то, что компьютер будет работать постоянно — только тогда работа вентиляторов не даст пыли оседать внутрь корпуса.

Эта решетка легко извлекается снаружи, достаточно лишь освободить защелку в ее передней части.

У задних вытяжных вентиляторов фильтров нет, что вполне логично.

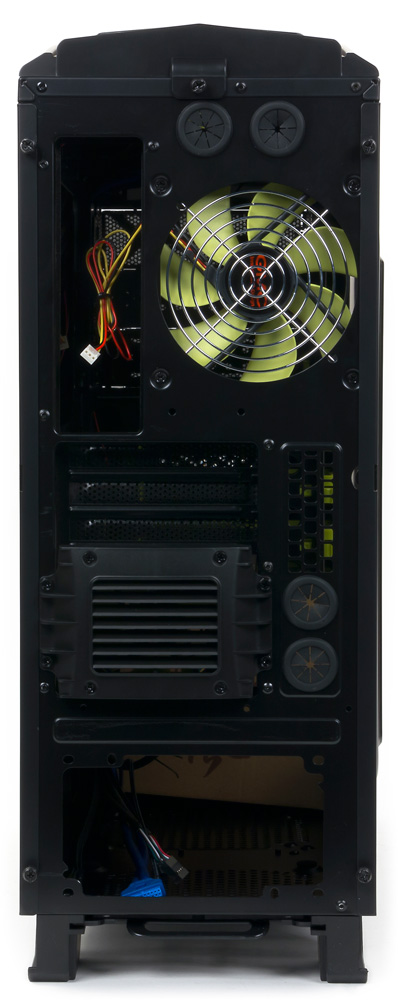

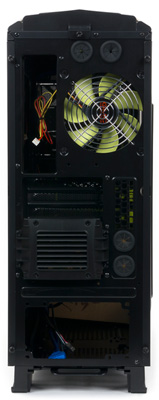

Вид сзади

Из дополнительных вентиляционных отверстий упомянем сетчатые декоративные заглушки пятидюймовых слотов (в них изнутри вложены и фильтры из тонкого поролона), небольшую перфорированную область на задней стенке возле прорезей для плат расширения и сетчатые заглушки этих прорезей.

Корпус позволяет устанавливать процессорные системы охлаждения высотой до 170 мм.

Для защиты от пыли SATA-разъем док-станции и USB-порты защищены резиновыми заглушками. Вроде бы идея неплохая, но небольшие заглушки вскоре после начала эксплуатации компьютера будут попросту потеряны, и особого смысла в их наличии мы не видим.

Сборка системного блока

Боковые стенки крепятся системой выступов и пазов, снимаются они движением назад. На их задних кромках нет выступов для захвата, поэтому иногда приходится повозиться. При установке сказывается размер крышек, который даже с учетом приемлемой жесткости, о которой мы говорили выше, делает процедуру не самой тривиальной.

Крепление обеих крышек — винтами с накатными головками.

Стойки для монтажа системной платы ATX уже установлены, для других формфакторов часть стоек придется переставить или использовать запасные из комплекта.

В подложке есть и вырез, позволяющий устанавливать и снимать процессорный кулер без демонтажа платы. Отверстие для портов ввода-вывода на задней панели ничем не закрыто, а прорези для плат расширения снабжены многоразовыми заглушки. Крепятся эти заглушки или сами платы расширения винтами с головкой под крестовую отвертку.

Вид на шасси справа

Блок питания крепится такими же винтами непосредственно к задней стенке, на нижней плоскости шасси есть выступы, помогающие правильно сориентировать его при установке, причем есть и амортизирующие накладки. Ставить БП можно вентилятором вверх или вниз, а уже установленная системная плата не помешает его монтажу.

Пятидюймовые накопители устанавливать очень просто: декоративные заглушки легко удаляются, нужно лишь освободить наружную защелку, а фиксация ODD производится удобной штатной защелкой слева. Правда, неплохо бы дополнительно зафиксировать устройство винтами справа, иначе будет заметный люфт, но отверстий для таких винтов нет.

Заглушки в шасси нет только у верхнего пятидюймового слота, если нужно установить ODD в средний или нижний слот, то имеющиеся там заглушки надо предварительно выломать.

Диски на каждое из семи посадочных мест в корзине устанавливаются с помощью пластиковых салазок. Фиксируются салазки защелками в их передней части, чего вполне достаточно даже при транспортировке компьютера. Извлекать салазки с диском можно даже одной рукой.

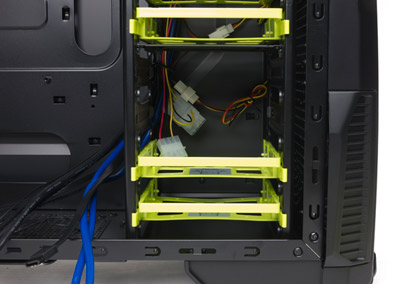

Корзина для HDD/SSD

Кстати, и салазки, и защелки ODD окрашены в тот же салатовый цвет, что и крыльчатки верхних и задних вентиляторов.

3,5-дюймовые HDD/SSD закрепляются в салазках штифтами с силиконовыми амортизаторами, причем эти штифты являются частью имеющихся на боковых поверхностях салазок откидных пластин: отводим пластины в стороны, вставляем накопитель так, чтобы его крепежные отверстия совпали с отверстиями в амортизаторах и возвращаем пластины на место; всё просто и удобно. Единственное замечание: штифты пластиковые, и возникает сомнение в их долговечности, но только если часто вынимать и устанавливать диски.

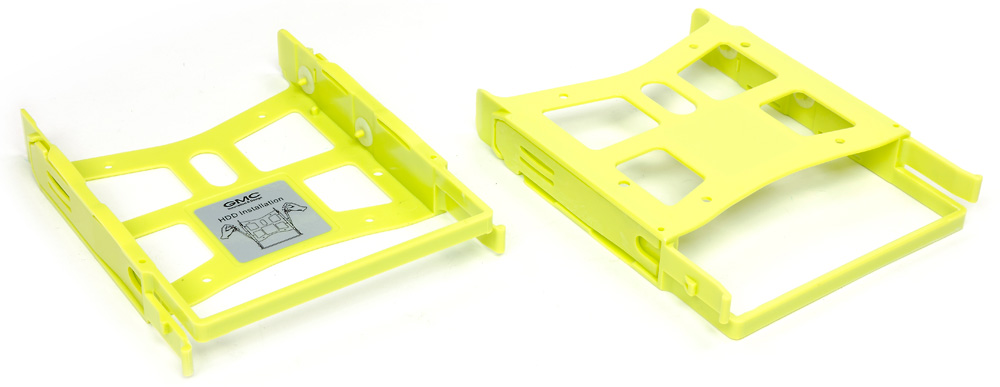

Салазки для HDD/SSD

2,5-дюймовые накопители фиксируются на салазках винтами. Однако для установки таких SSD/HDD на все семь мест комплектных винтов не хватит, ведь такие же винты нужны и для крепления системной платы, поэтому сборщику придется либо искать дополнительные, либо закручивать не все четыре винта, а обходиться двумя.

Вибрации, возникающие при работе дисков любого из двух размеров, при этом гаситься будут, но о теплоотводе от их корпусов на шасси речи нет, и тепловой режим накопителей должен обеспечиваться фронтальными вентиляторами.

Корпус не очень широкий, да и штампованный выступ на боковой стенке невелик, поэтому для подключения SATA-накопителей лучше использовать кабели с Г-образными коннекторами.

Все кабели при монтаже можно проложить за подложкой системной платы, а трех больших и двух поменьше отверстий в подложке для большинства конфигураций будет достаточно. Но опять же из-за небольшого пространства справа укладывать пучки кабелей придется тщательно, поэтому очень пригодятся кабельные стяжки из комплекта, которые можно крепить к имеющимся ушкам. Наличие такого количества прорезей плюс большое окно для монтажа процессорного кулера в совокупности с тонким металлом заметно снизило жесткость подложки.

Подключение фронтальных разъемов USB и аудио к внутренним разъемам системной платы производится экранированными кабелями с монолитными коннекторами. Для аудио есть только HD Audio.

При выборе видеоадаптеров следует остановиться на моделях длиной до 345 мм, включая разъем дополнительного питания, если он расположен в торце.

Позиционирование и выводы

Предложений корпуса GMC H200 Phoong V в розничных торговых сетях на момент тестирования было немного, и вполне возможно, что в таблице с ценами цифр не будет. Мы все же нашли текущие российские цены, составлявшие 3900–4000 рублей, т.е. около $110–115. Что же, для такого корпуса цена вполне нормальная.

Напомним вкратце основные положительные моменты: четыре порта USB — по два 2.0 и 3.0, док-станция для SATA-накопителей, шесть штатных вентиляторов и двухканальный контроллер частоты вращения для четырех из них. Семь посадочных мест для HDD/SSD позволят создать развитую дисковую подсистему.

Значительных недостатков в конструкции мы не выявили, кроме разве что привычного по очень и очень многим корпусам отсутствия фильтра для верхних вентиляторов да отсутствия амортизирующих накладок на ножках. Некоторым владельцам будет не хватать возможности установки 3,5-дюймовых устройств с выходом на лицевую панель — например, картоводов.

Имеющееся ограничение на длину устанавливаемых видеокарт вряд ли будет существенным: адаптеры героических размеров встречаются редко. Таким образом, и внешнее оформление, и оснащение корпуса позволят использовать его как основу для очень многих конфигураций компьютеров, включая игровые и рабочие станции с повышенной производительностью.



Средняя текущая цена (количество предложений)
Корпус GMC H200 Phoong V
$81(12)



Корпус GMC H200 Phoong V предоставлен производителем
