Обзор системы жидкостного охлаждения Aerocool Likai 240 с двумя вентиляторами 120 мм

Оглавление

• Паспортные характеристики, комплект поставки и цена
• Описание
• Тестирование
• Выводы

Паспортные характеристики, комплект поставки и цена

Описание

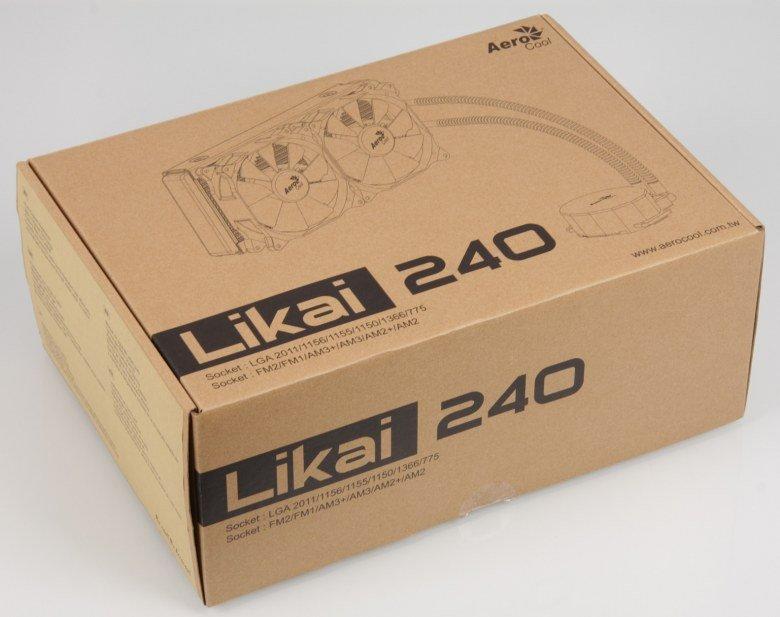

Поставляется система жидкостного охлаждения Aerocool Likai 240 в скромно оформленной картонной коробке, на внешних плоскостях которой не только изображен сам продукт, но и приведено его описание, перечислены некоторые особенности и технические характеристики. Надписи в основном на английском, но что-то есть и на русском. Для защиты и распределения деталей используются форма из папье-маше, прокладка из вспененного полиэтилена и пластиковые пакеты.

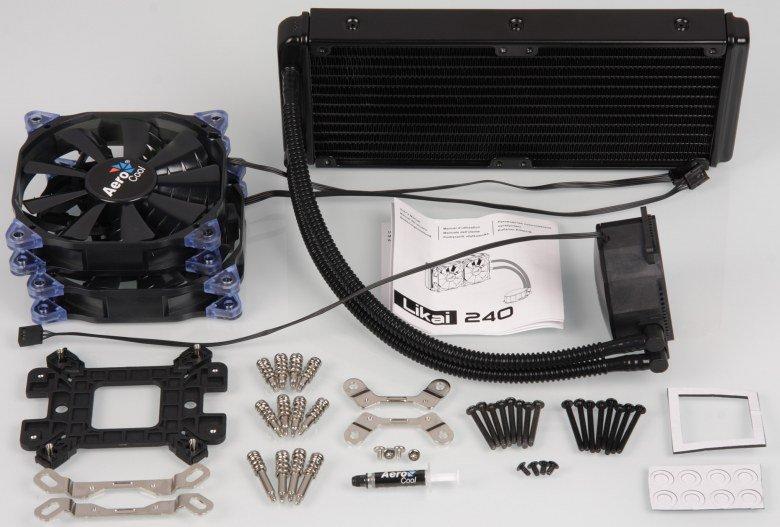

Внутри коробки находятся радиатор с подключенной помпой, вентиляторы, комплект крепежа, термопаста в шприце и инструкция по установке.

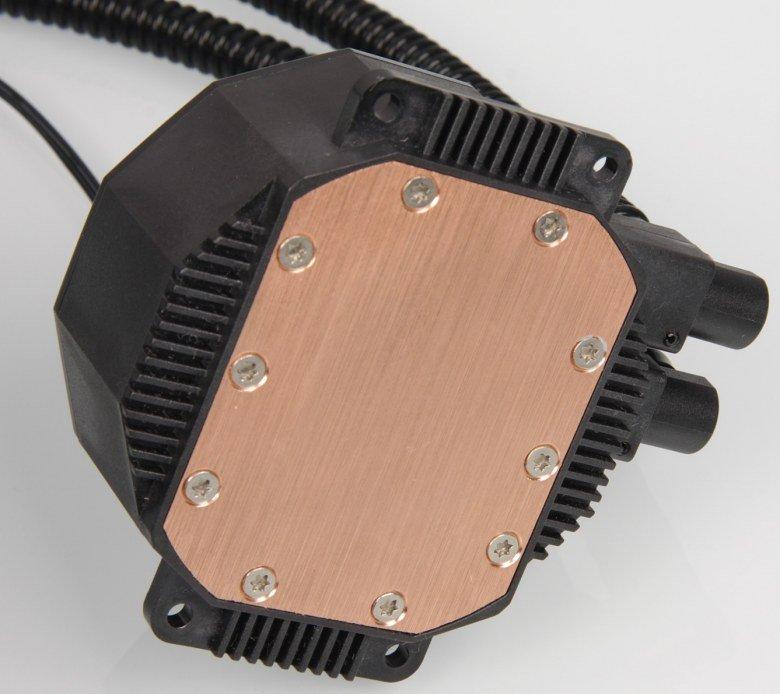

Инструкция в картинках. На сайте компании есть полное описание кулера и PDF-файл с инструкцией по установке. Система герметичная, заправлена, готова к использованию. Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина. Ее внешняя поверхность имеет продольные следы от шлифовки. К центру поверхность выпуклая с перепадом порядка 0,2 мм.

Габариты медной пластины — 60×50 мм, а внутренняя часть, ограниченная отверстиями, имеет размеры примерно 49×39 мм. Термопаста прилагается в шприце, что, конечно, менее удобно, чем преднанесенный слой. Комплектного запаса термопасты должно хватить раза на два.

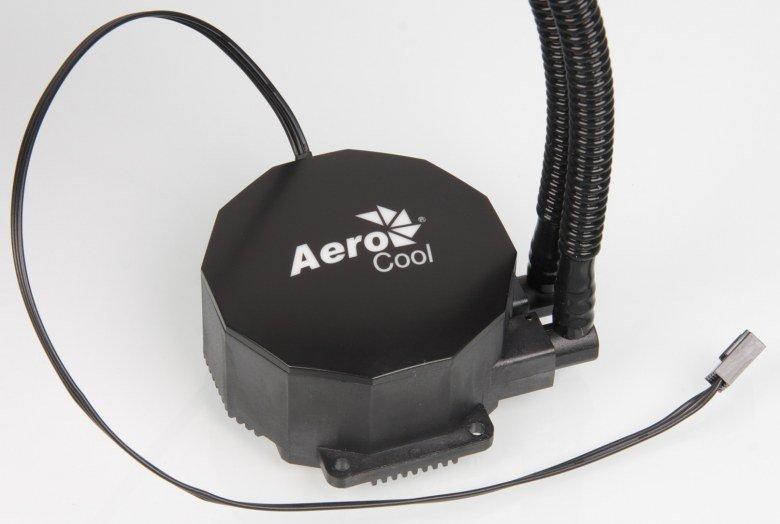

Корпус помпы изготовлен из твердого черного пластика. Сверху помпа закрыта крышкой из менее прочного черного пластика с матовой поверхностью. На плоскости этой крышки есть вставки из полупрозрачного молочного пластика, образующие логотип компании.

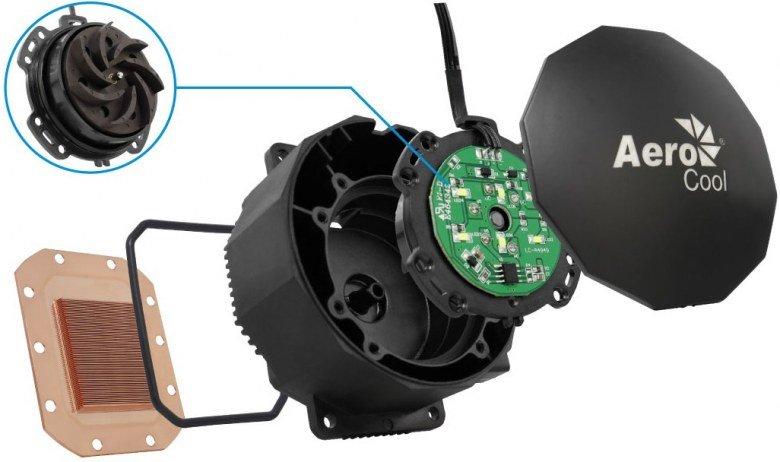

Эти вставки подсвечиваются изнутри светодиодами синего свечения. Приведем картинку с сайта производителя, поясняющую устройство помпы:

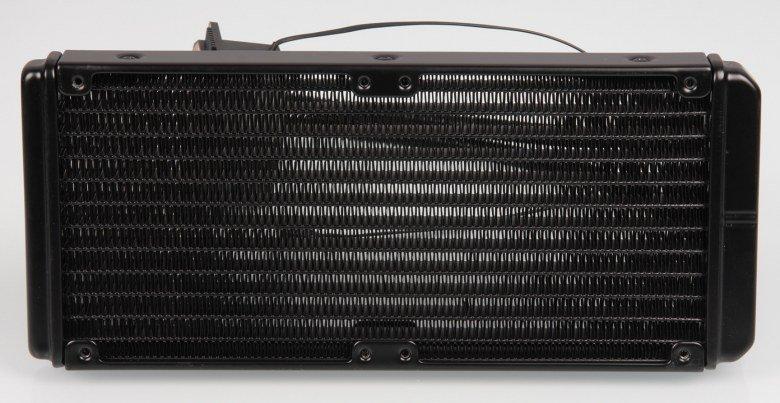

В плане корпус помпы — это многоугольник с расстоянием между сторонами 69 мм. Высота помпы 39 мм. Длина плоского кабеля от помпы 33,5 см. Шланги, по крайне мере снаружи, представляют пластиковую гофрированную трубу, довольно жесткую и с максимальным диаметром 10 мм. Длина шлангов 32,5 см. Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы. Радиатор изготовлен из алюминия и снаружи имеет черное матовое относительно стойкое покрытие. Габариты радиатора — 274×118,5×28 мм.

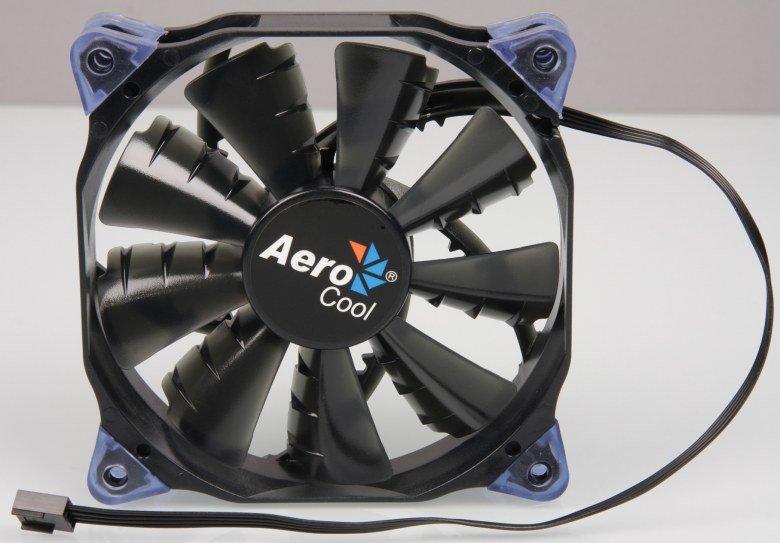

Рамка и крыльчатка вентиляторов изготовлены из прочного прозрачного и тонированного пластика с матовой поверхностью.

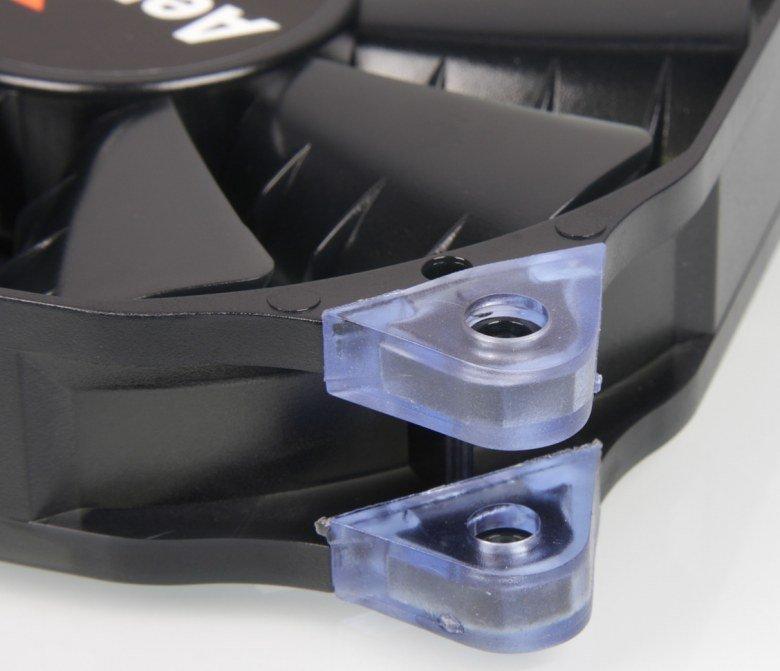

На ушки вентиляторов насажены колпачки из упругого относительно мягкого прозрачного и подкрашенного синим пластика (видимо, силикон).

Конечно, резонансная частота вентиляторов, закрепленных через эти ушки (даже если винты вдруг не касаются рамки вентилятора), слишком высокая, чтобы было хоть какое-то снижение передачи вибрации от вентиляторов на радиатор. Однако с ушками проще добиться равномерного прижима, не перетягивая винты, также они имеют какую-то декоративную функцию. Вентиляторы поддерживают управление с помощью ШИМ.

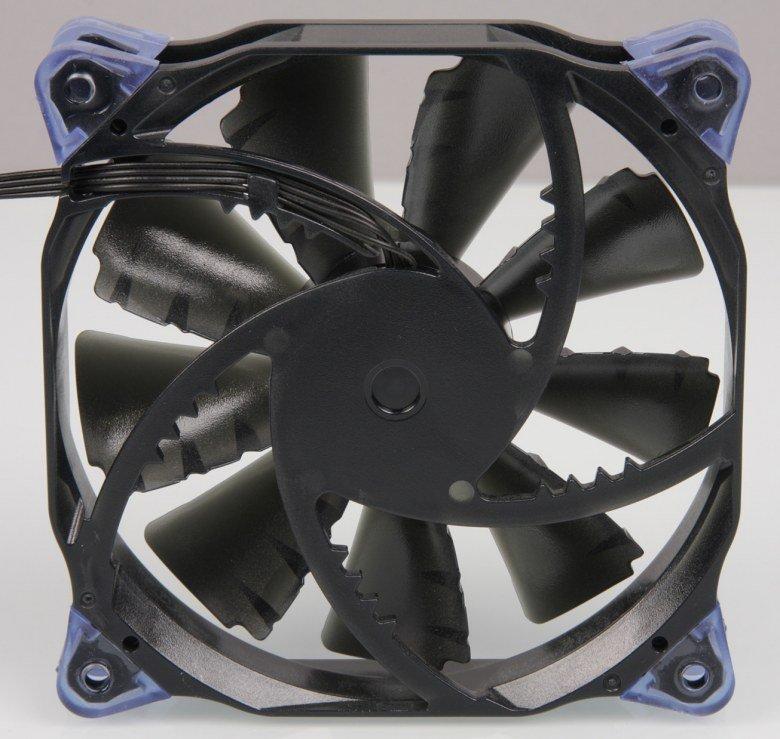

Отметим стреловидные выпуклости на лопастях, изогнутые стойки и зубчики на стойках. Наверное, это как-то улучшает аэродинамику, по крайней мере, по замыслу производителя. Плоский кабель от вентилятора не заключен ни в какую оплетку, а значит, имеет низкое аэродинамическое сопротивление и ни за что не цепляется. Его длина составляет всего 28 см. Высота вентилятора равна 25 (по ушкам примерно 26,5) см. Рамка имеет габариты 120×120 мм. Максимальная толщина радиатора с закрепленными вентиляторами составляет 55,5 мм. Система в сборе с крепежом под LGA 2011 имеет массу всего 980 г.

Крепеж изготовлен в основном из закаленной стали и имеет стойкое гальваническое покрытие. Рамка на обратную сторону системной платы изготовлена из прочного пластика, впрочем, резьбовые отверстия в подвижных вставках по углам все равно в стальных втулках, есть и четыре стальные гайки. На обратной стороне материнской платы рамку удерживают площадки (квадратная или четыре колечка) с липким слоем. Стойки с пружинами менее удобны в использовании, чем отдельно стойки и гайки, так как приходится одной рукой удерживать помпу строго на нужном месте, а второй — нажимать и вворачивать эти стойки с пружинами. Отметим, что винтов для крепления вентиляторов два комплекта, в одном винты чуть длиннее, именно их нужно использовать, когда радиатор притягивается к стенке корпуса через вентиляторы. Система нам досталась в состоянии слегка б/у, поэтому, возможно, чего-то уже не хватало: например коротких винтов для крепления радиатора должно быть 8, а не 4, как было у нас.

Штатным образом вентиляторы подключаются к разъемам для процессорного кулера или корпусного вентилятора на материнской плате. Помпу можно подключить к любому разъему для вентиляторов на материнской плате, но желательно к тому, на котором поддерживается управление регулировкой напряжения, тогда можно будет как-то управлять работой и помпы (изменяя напряжение) и вентиляторов (изменяя коэффициент заполнения ШИМ и/или напряжение питания). Каких-либо аппаратных или программных средств для управления и контроля работы системы охлаждения производитель не предлагает.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей (кулеров) образца 2017 года». Потребление процессора при замерах по дополнительному разъему 12 В на материнской плате под нагрузкой меняется от 125,4 Вт при 44,9 °C температуры процессора до 128,2 Вт при 54,0 °C. Для расчета промежуточных значений потребления использовалась линейная интерполяция. Если не указано иное, то помпа работает от 12 В.

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

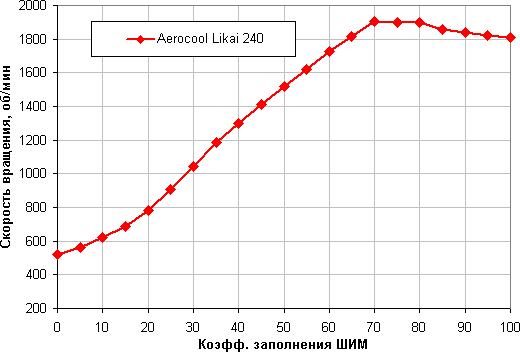

Зависимость немного странная, так как выше 70% скорость вращения не регулируется. Отметим, что при КЗ 0% вентиляторы не останавливаются, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать снижая напряжение питания.

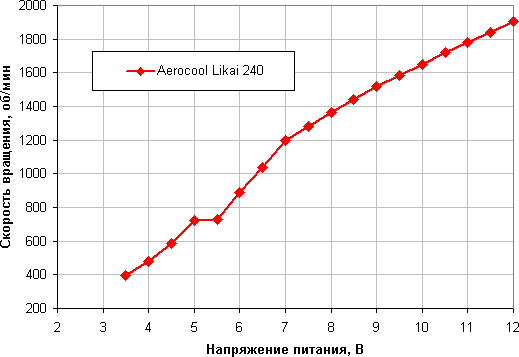

Регулировка с помощью напряжения позволяет достичь примерно такой же минимальной скорости вращения. При 3,4 В вентиляторы останавливаются, а при 3,5 В запускаются. Видимо, их допустимо подключать к 5 В.

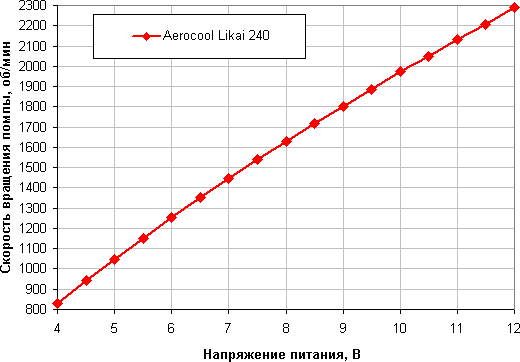

Приведем также зависимость скорости вращения помпы от напряжения питания:

Отметим почти линейный рост скорости вращения помпы с повышением напряжения питания. Помпа останавливается при 3,9 В и запускается при 4,0 В. В принципе, вся система сохраняет работоспособность при напряжении питания 5 В.

Этап 2. Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

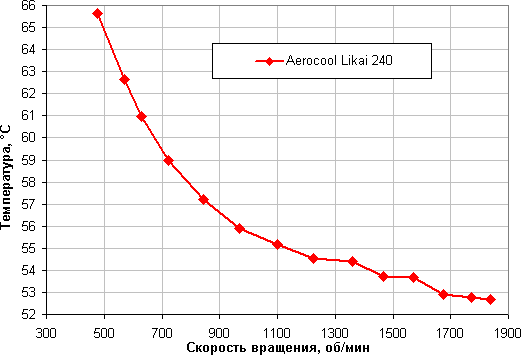

В этом тесте наш процессор с TDP 140 Вт не перегревается даже на минимальных оборотах вентиляторов в случае штатного способа регулировки с помощью только ШИМ.

Этап 3. Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

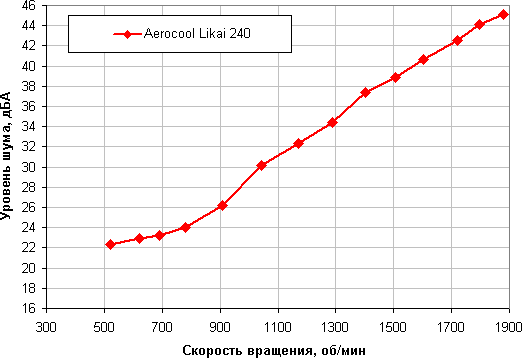

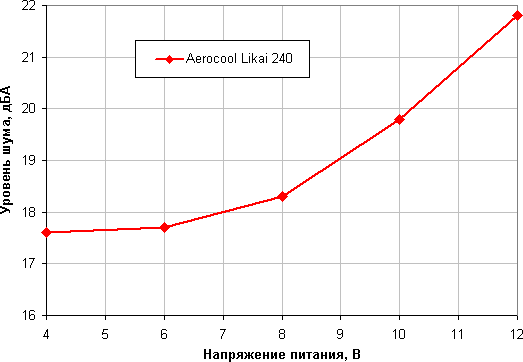

Уровень шума этой системы охлаждения меняется в широком диапазоне. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. В данном случае охватывается весь диапазон. Снижение уровня шума где-то после 800 об/мин замедляется, из-за постоянного и неизменного шума помпы, работающей на максимальной производительности. Шум только от работающей помпы при питании от 12 В составил 21,8 дБА. Фоновый уровень равен 17,2 дБА (условное значение, которое показывает шумомер). Приведем зависимость уровня шума только помпы от напряжения питания:

Если нужна очень тихая система, то шум от помпы можно снизить, понизив напряжение питания, но охлаждающая способность системы также в какой-то степени уменьшится.

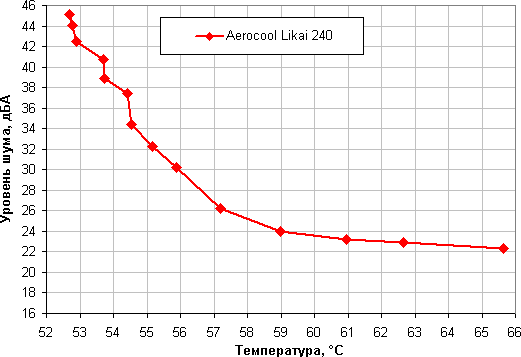

Этап 4. Построение зависимости уровня шума от температуры процессора при полной загрузке

Этап 5. Построение зависимости реальной максимальной мощности от уровня шума.

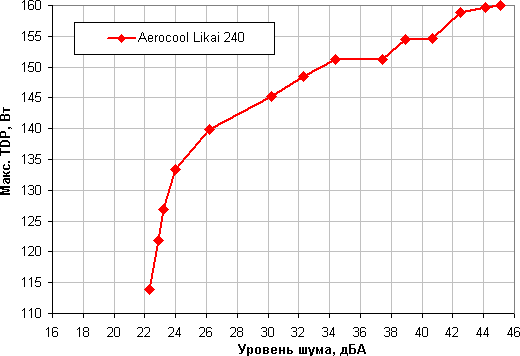

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами этих систем, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума:

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню: порядка 135 Вт. Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить еще где-то до 160 Вт.

Выводы
