Sapphire RADEON X800GT AGP 256MB
Sapphire RADEON X800GTO AGP 256MB
Sapphire RADEON X800GTO2 PCI-E 256MB
Sapphire RADEON X1300 PCI-E 256MB
Sapphire RADEON X1600 XT PCI-E 256MB
Sapphire RADEON X1800 XL PCI-E 256MB
Sapphire RADEON X1800 XT PCI-E 512MB

СОДЕРЖАНИЕ

1. Введение
2. Особенности видеокарт
3. Конфигурации стендов, список тестовых инструментов
4. Результаты тестов
5. Выводы

Кто ж не помнит «Сказки Тысяча и Одной Ночи»? И фразу сторожа, ставщую крылатой: «В Багдаде все спокойно!». Правда сейчас речь пойдет не про Ирак (сразу говорю!). А просто когда заходит тема про Sapphire, то так и хочется произнести эту же фразу, но уже в отношении этой компании. Да, ATI страдает, побеждает, терпит поражение, ликует, трепещет, радуется.. А ее первый партнер - знай себе работает, выпускает море карт на-гора. Еще есть аналогия с популярным мультфильмом «Фильм, Фильм, Фильм...». Когда режиссер уже вне себя от гнева, рвет и мечет, а в этом момент в третий раз невозмутимо подходит бухгалтер за подписью, то вся съемочная группа уже обрушивается на непробиваемого сотрудника. Вот Sapphire - это тот самый бухгалтер, а ATI - режиссер.

Компания до сих пор держит майку лидера по ассортименту предоставляемой продукции на процессорах канадской ATI. Рассказывать о Sapphire, я думаю, нет смысла, все читатели давно знают эту гонконгскую фирму, которая с момента основания и до сих пор является стратегическим и даже первым партнером ATI Technologies, и понятно, что выпускает видеокарты только на процессорах этой компании.

Сегодня мы изучим целых 7 карт производства Sapphire! Две из них с интерфейсом AGP. Совсем недавно вышел наш материал - 3DGiтоги за ноябрь 2005 года, где в числе прочих мы изучили и работу X800GT/GTO AGP. В тестировании участвовали именно эти две карты от Sapphire. Расчет рейтингов по нашей методике показал, что оба продукта попали в первую десятку, а следовательно, могут заслуженно быть популярными среди тех пользователей, которые все еще не хотят отказываться от платформ с AGP-интерфейсом.

Еще одна интересная видеокарта из прежнего семейства X800 - это X800GTO2 с интерфейсом PCI-E. Как известно, суффикс GTO2 обозначает, что это тот же самый X800GTO, но с гарантированной возможностью разблокирования конвейеров до уровня X850 (16 пиксельных и 6 вершинных). В нашем же случае была плата с УЖЕ ПОЛНОСТЬЮ РАЗБЛОКИРОВАННЫМИ КОНВЕЙЕРАМИ, и лишь частота работы была на уровне X800XL - 400/990 MHz. Однако мы-то знаем, что в таких продуктах используется ядро R480, а не R430, поэтому разгон может быть на порядок выше. Это подарок оверклокерам! Впрочем, все по порядку. Ниже мы вернемся к этому вопросу.

Ну и остальные 4 продукта - это новинки из новой серии X1xxx. Их мы изучим также в порядке очереди.

Платы

Sapphire RADEON X800GT AGP 256MB
Интерфейс: AGP 2x/4x/8x Частоты (чип/физическая по памяти (эффективная по памяти):: 475/495 (990) MHz Ширина шины обмена с памятью: 256bit Число вершинных конвейеров: 6 Число пиксельных конвейеров: 8 Размеры: 190x100x15mm (последняя величина - максимальная толщина видеокарты). Цвет текстолита: синий. Выходные гнезда: VGA, DVI, S-Video. VIVO: нет TV-out: интегрирован в GPU.

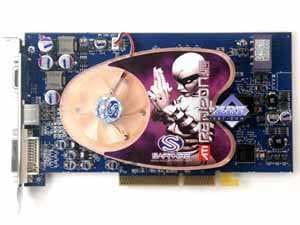

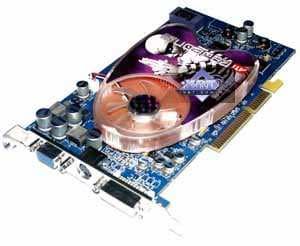

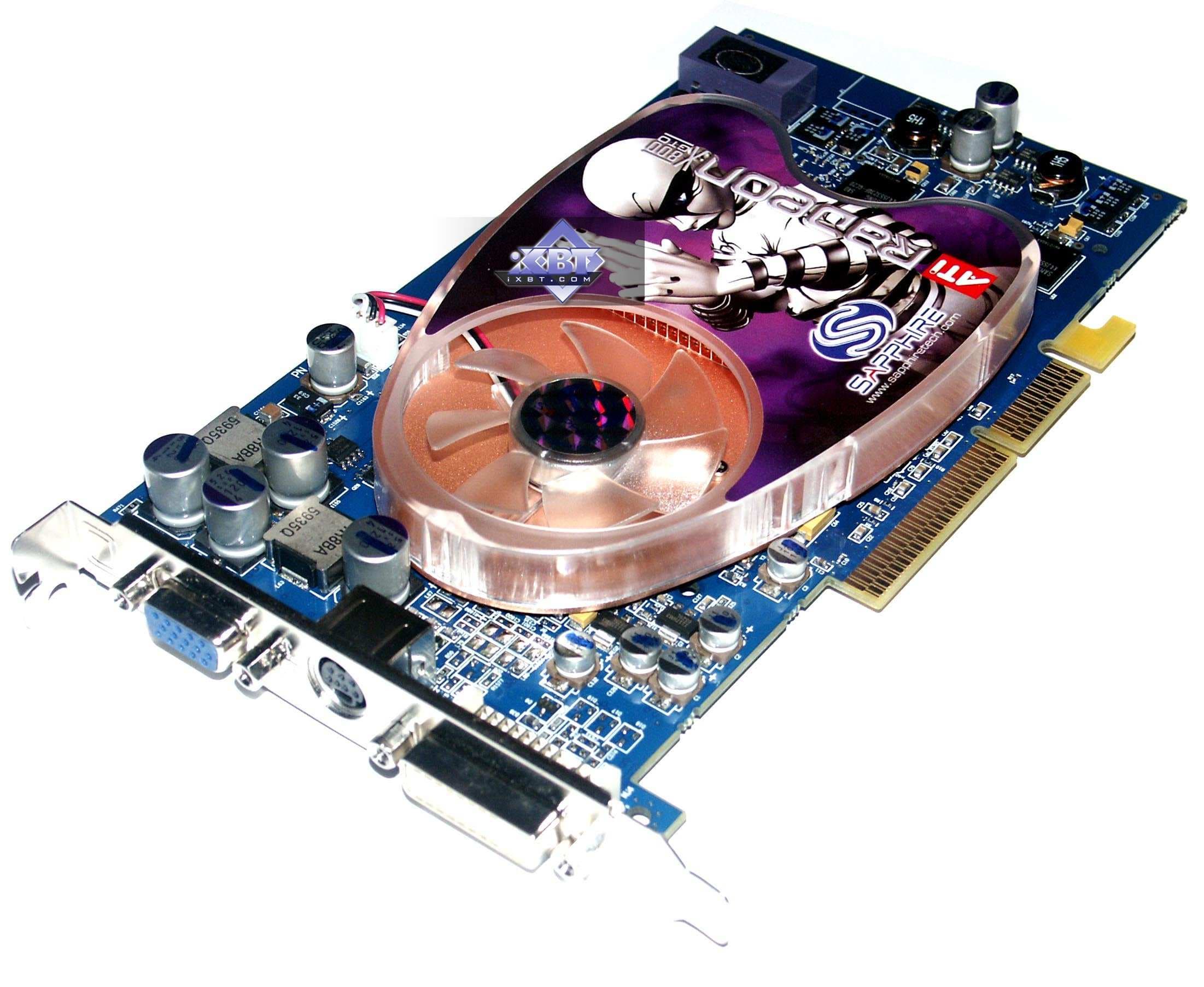

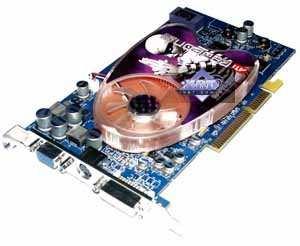

Sapphire RADEON X800GTO AGP 256MB
Интерфейс: AGP 2x/4x/8x Частоты (чип/физическая по памяти (эффективная по памяти):: 400/495 (990) MHz Ширина шины обмена с памятью: 256bit Число вершинных конвейеров: 6 Число пиксельных конвейеров: 12 Размеры: 190x100x15mm (последняя величина - максимальная толщина видеокарты). Цвет текстолита: синий. Выходные гнезда: VGA, DVI, S-Video. VIVO: нет TV-out: интегрирован в GPU.

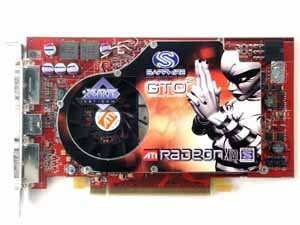

Sapphire RADEON X800GTO2 PCI-E 256MB
Интерфейс: PCI-Express x16 Частоты (чип/физическая по памяти (эффективная по памяти):: 400/495 (990) MHz Ширина шины обмена с памятью: 256bit Число вершинных конвейеров: 6 Число пиксельных конвейеров: 16 Размеры: 190x100x15mm (последняя величина - максимальная толщина видеокарты). Цвет текстолита: красный. Выходные гнезда: 2xDVI, S-Video. VIVO: есть (RAGE Theater) TV-out: интегрирован в GPU.

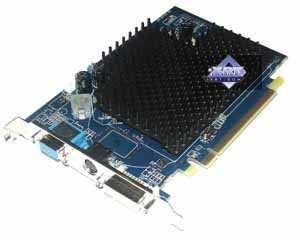

Sapphire RADEON X1300 PCI-E 256MB
Интерфейс: PCI-Express x16 Частоты (чип/физическая по памяти (эффективная по памяти):: 450/275 (550) MHz Ширина шины обмена с памятью: 128bit Число вершинных конвейеров: 2 Число пиксельных конвейеров: 4 Размеры: 160x100x15mm (последняя величина - максимальная толщина видеокарты). Цвет текстолита: синий. Выходные гнезда: VGA, DVI, S-Video. VIVO: нет TV-out: интегрирован в GPU.

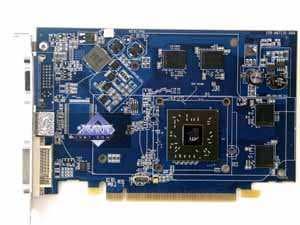

Sapphire RADEON X1600 XT PCI-E 256MB
Интерфейс: PCI-Express x16 Частоты (чип/физическая по памяти (эффективная по памяти):: 580/690 (1380) MHz Ширина шины обмена с памятью: 128bit Число вершинных конвейеров: 6 Число текстурных процессоров: 4 Число пиксельных конвейеров: 12 Размеры: 160x100x15mm (последняя величина - максимальная толщина видеокарты). Цвет текстолита: синий. Выходные гнезда: VGA, DVI, S-Video. VIVO: нет TV-out: интегрирован в GPU.

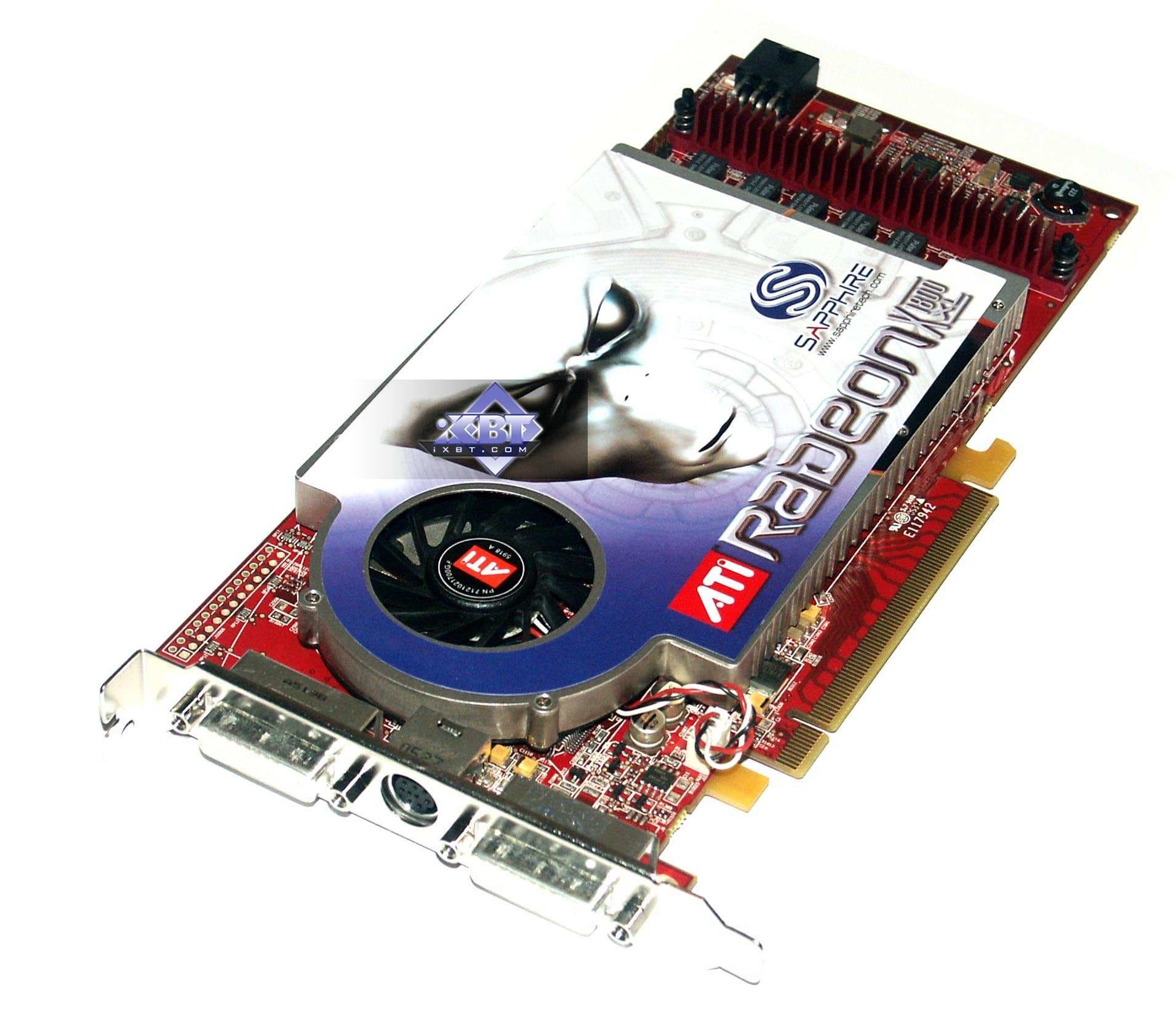

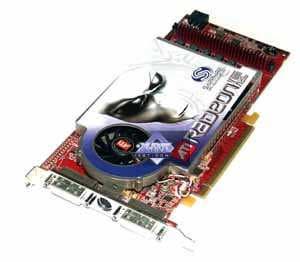

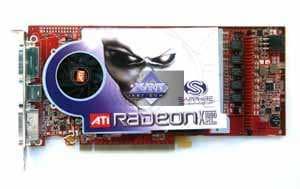

Sapphire RADEON X1800 XL PCI-E 256MB
Интерфейс: PCI-Express x16 Частоты (чип/физическая по памяти (эффективная по памяти):: 500/500 (1000) MHz Ширина шины обмена с памятью: 256bit Число вершинных конвейеров: 8 Число пиксельных конвейеров: 16 Размеры: 205x100x15mm (последняя величина - максимальная толщина видеокарты). Цвет текстолита: красный. Выходные гнезда: 2x DVI, S-Video. VIVO: есть (RAGE Theater) TV-out: интегрирован в GPU.

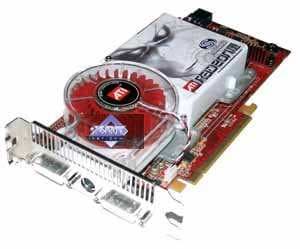

Sapphire RADEON X1800 XT PCI-E 512MB
Интерфейс: PCI-Express x16 Частоты (чип/физическая по памяти (эффективная по памяти):: 625/750 (1500) MHz Ширина шины обмена с памятью: 256bit Число вершинных конвейеров: 8 Число пиксельных конвейеров: 16 Размеры: 205x100x31mm (последняя величина - максимальная толщина видеокарты). Цвет текстолита: красный. Выходные гнезда: 2x DVI, S-Video. VIVO: есть (RAGE Theater) TV-out: интегрирован в GPU.

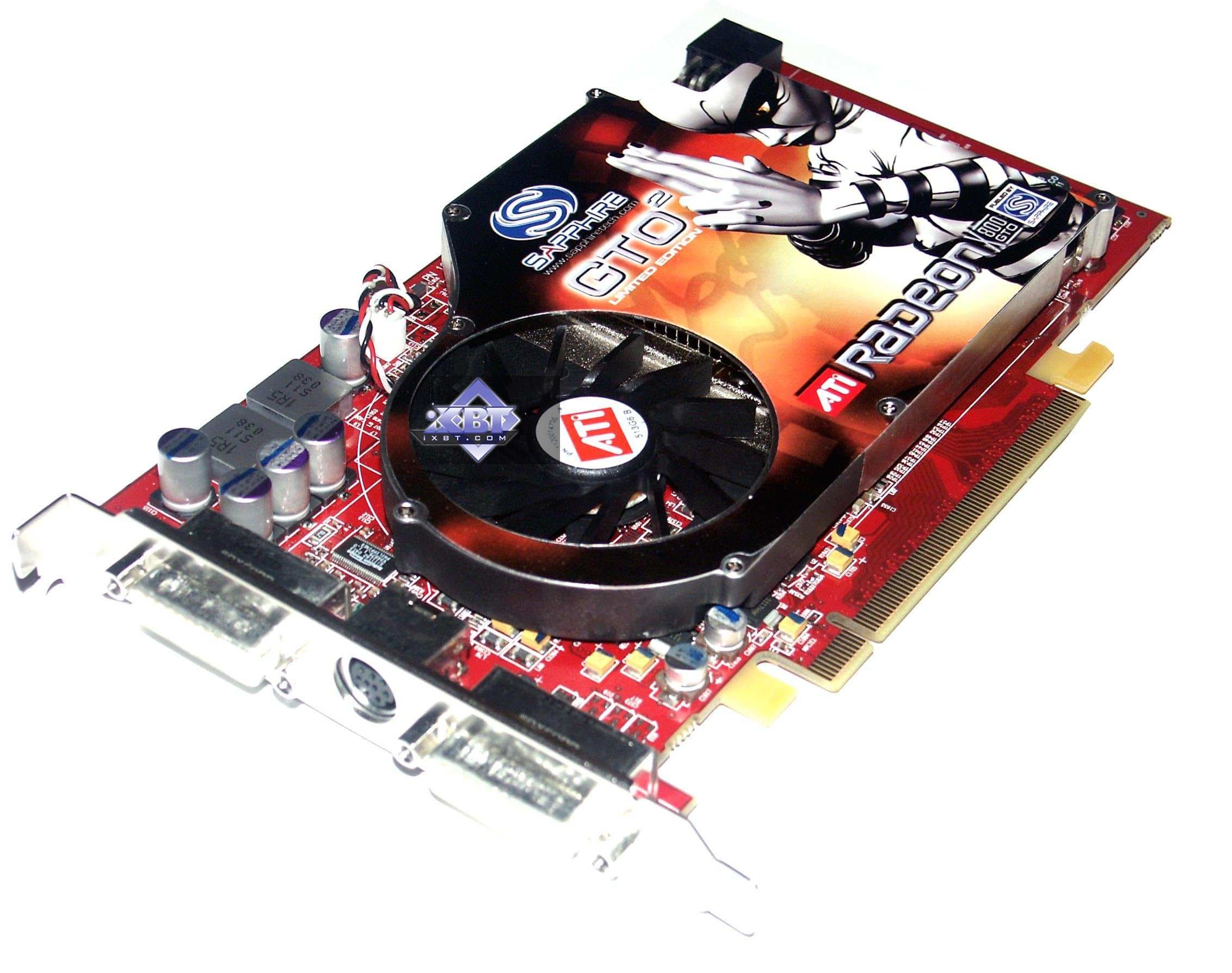

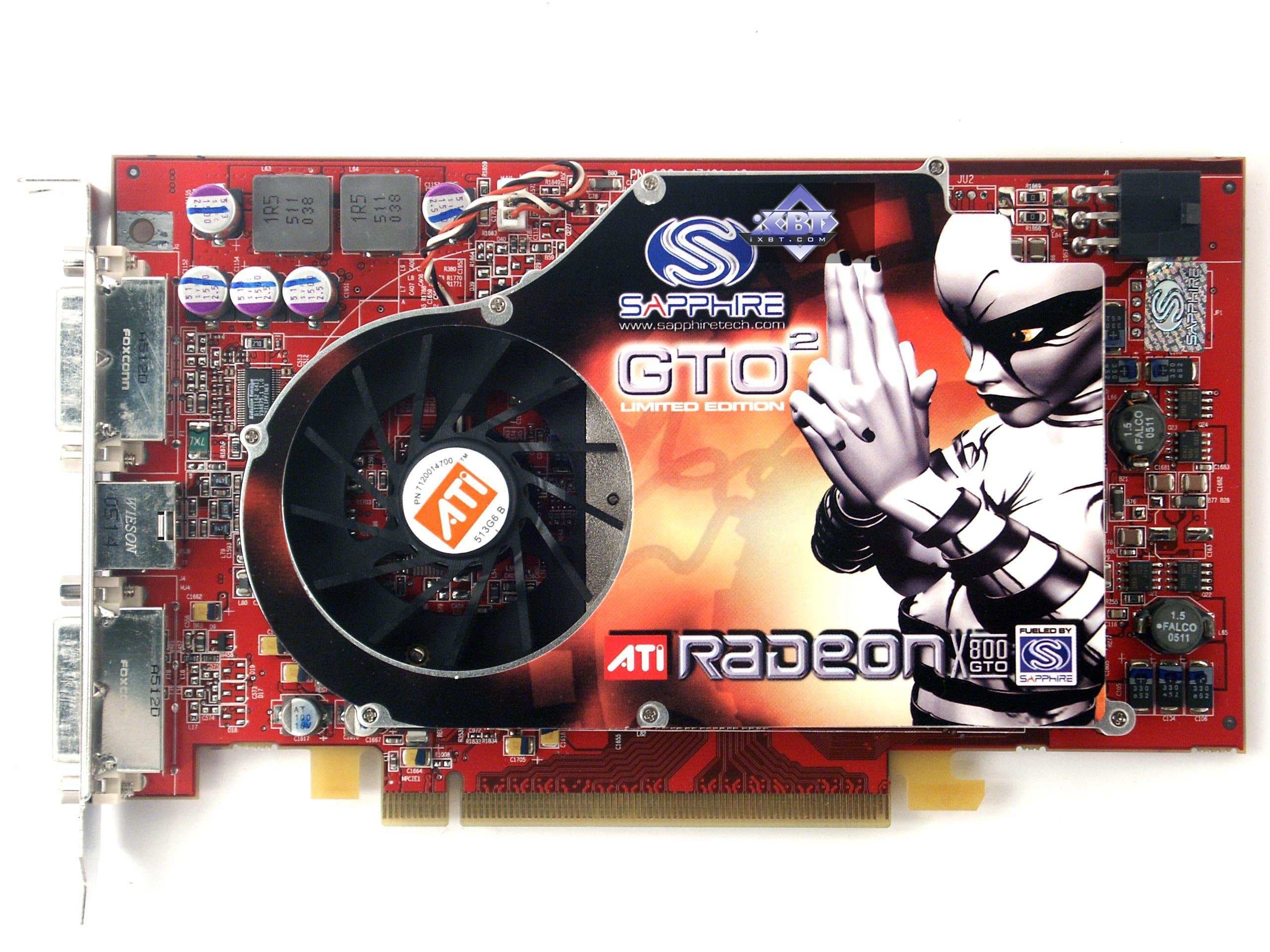

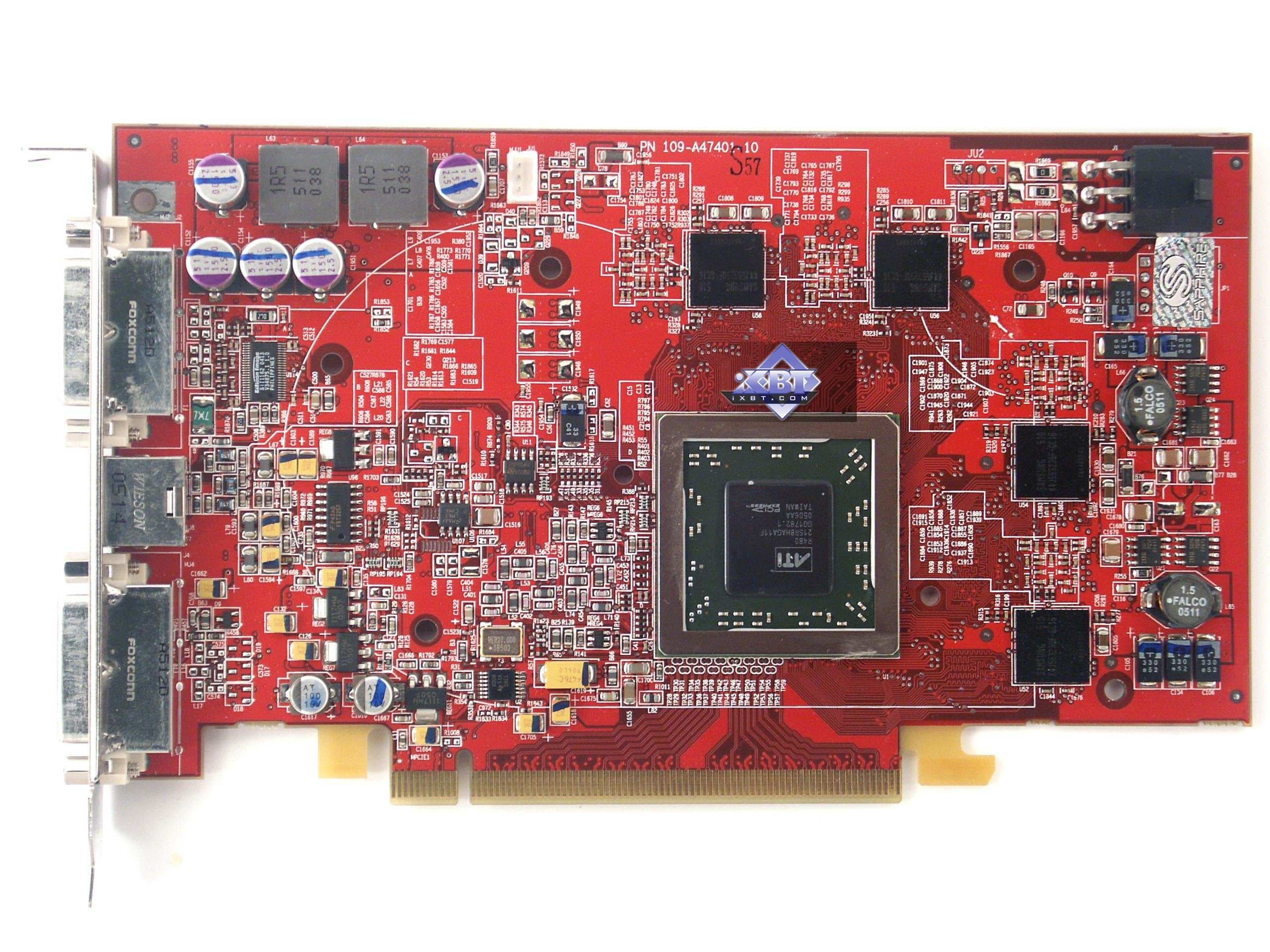

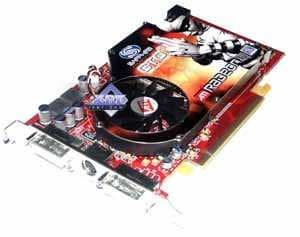

Sapphire RADEON X800GTO2 PCI-E 256MB

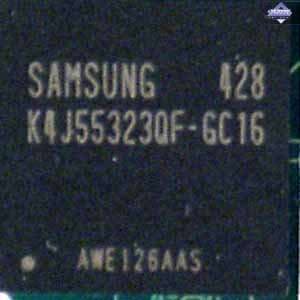

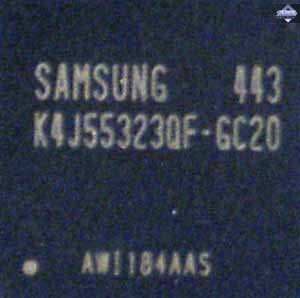

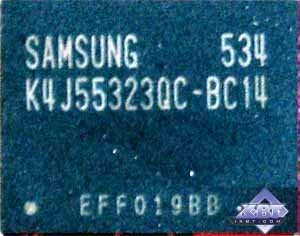

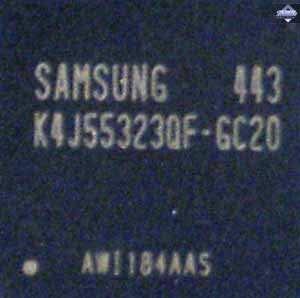

Карта имеет 256 МБ памяти GDDR3 SDRAM, размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB. Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1.6ns, что соответствует частоте работы 625 (1250) МГц.

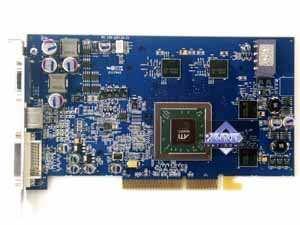

Sapphire RADEON X800GT AGP 256MB; Sapphire RADEON X800GTO AGP 256MB
Карты имеют по 256 МБ памяти GDDR3 SDRAM, размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB. Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 2.0ns, что соответствует частоте работы 500 (1000) МГц.

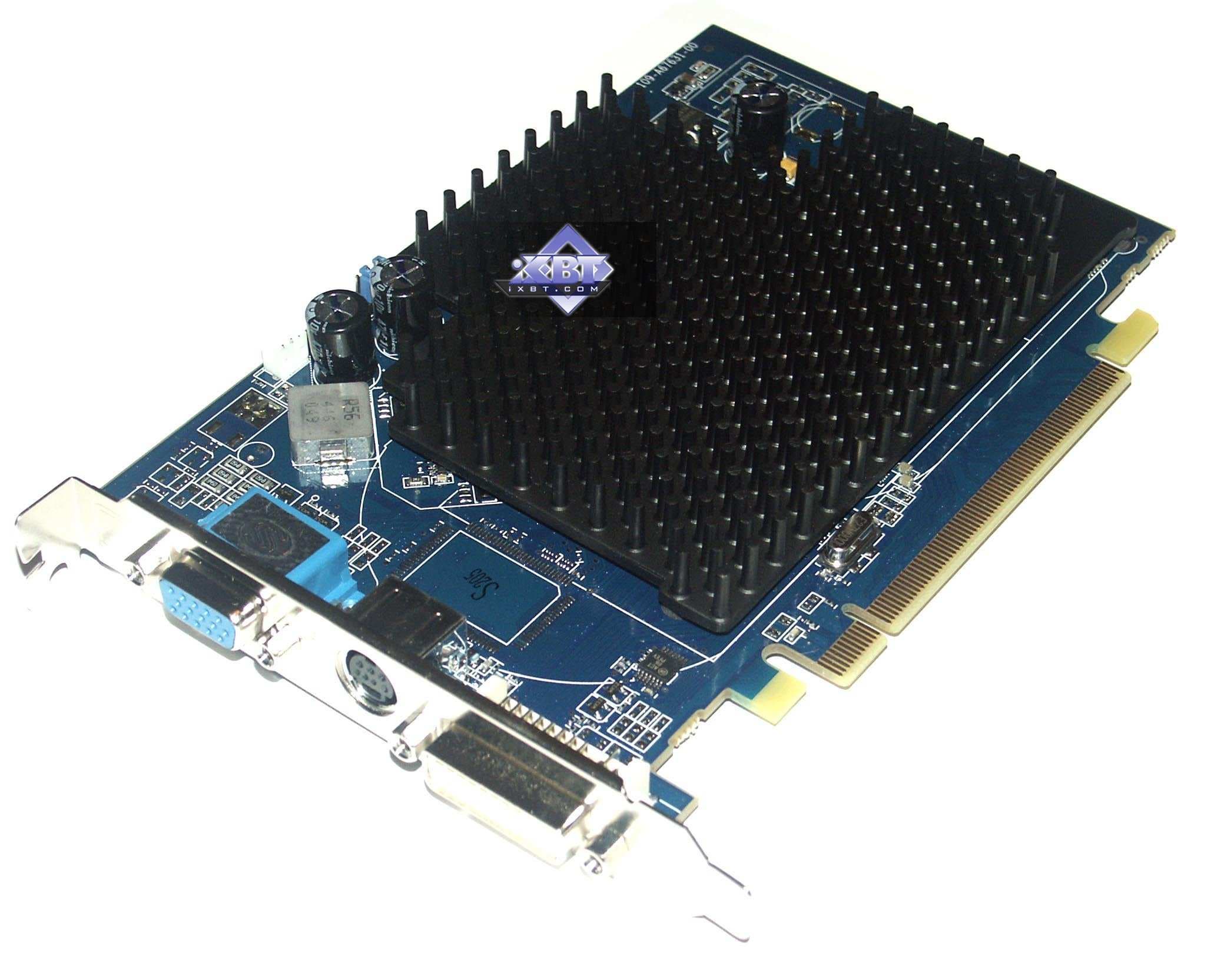

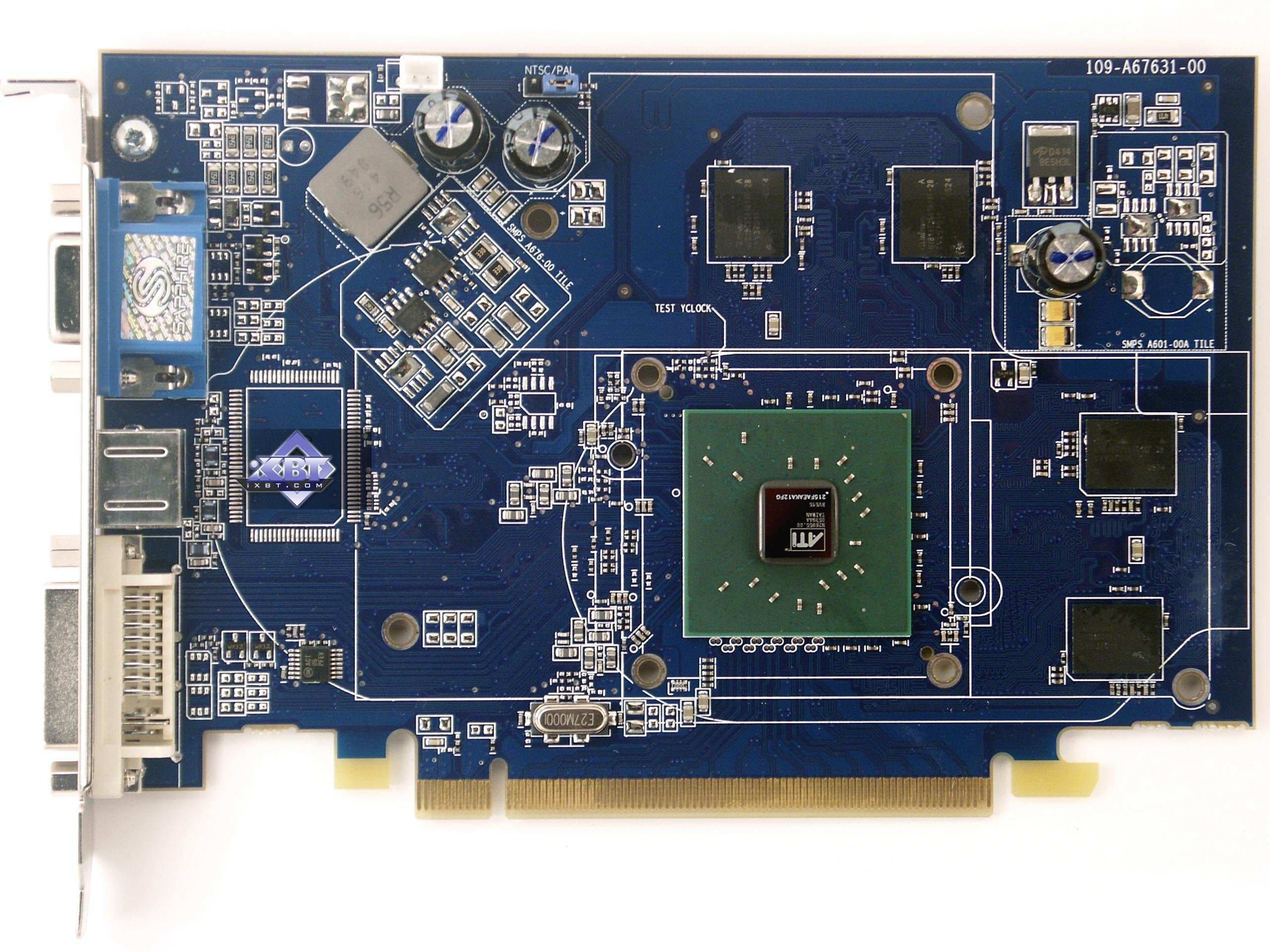

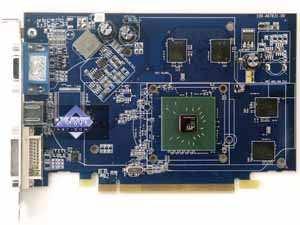

Sapphire RADEON X1300 PCI-E 256MB
Карта имеет 256 МБ памяти DDR SDRAM, размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB. Микросхемы памяти Infineon (DDR). Время выборки у микросхем памяти 2.8ns, что соответствует частоте работы 350 (700) МГц.
Sapphire RADEON X1800 XL PCI-E 256MB; Sapphire RADEON X1600 XT PCI-E 256MB
Карты имеют по 256 МБ памяти GDDR3 SDRAM, размещенной в 8-ми микросхемах на лицевой стороне PCB (у Sapphire RADEON X1600 XT PCI-E 256MB в четырех микросхемах). Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1.4ns, что соответствует частоте работы 700 (1400) МГц.

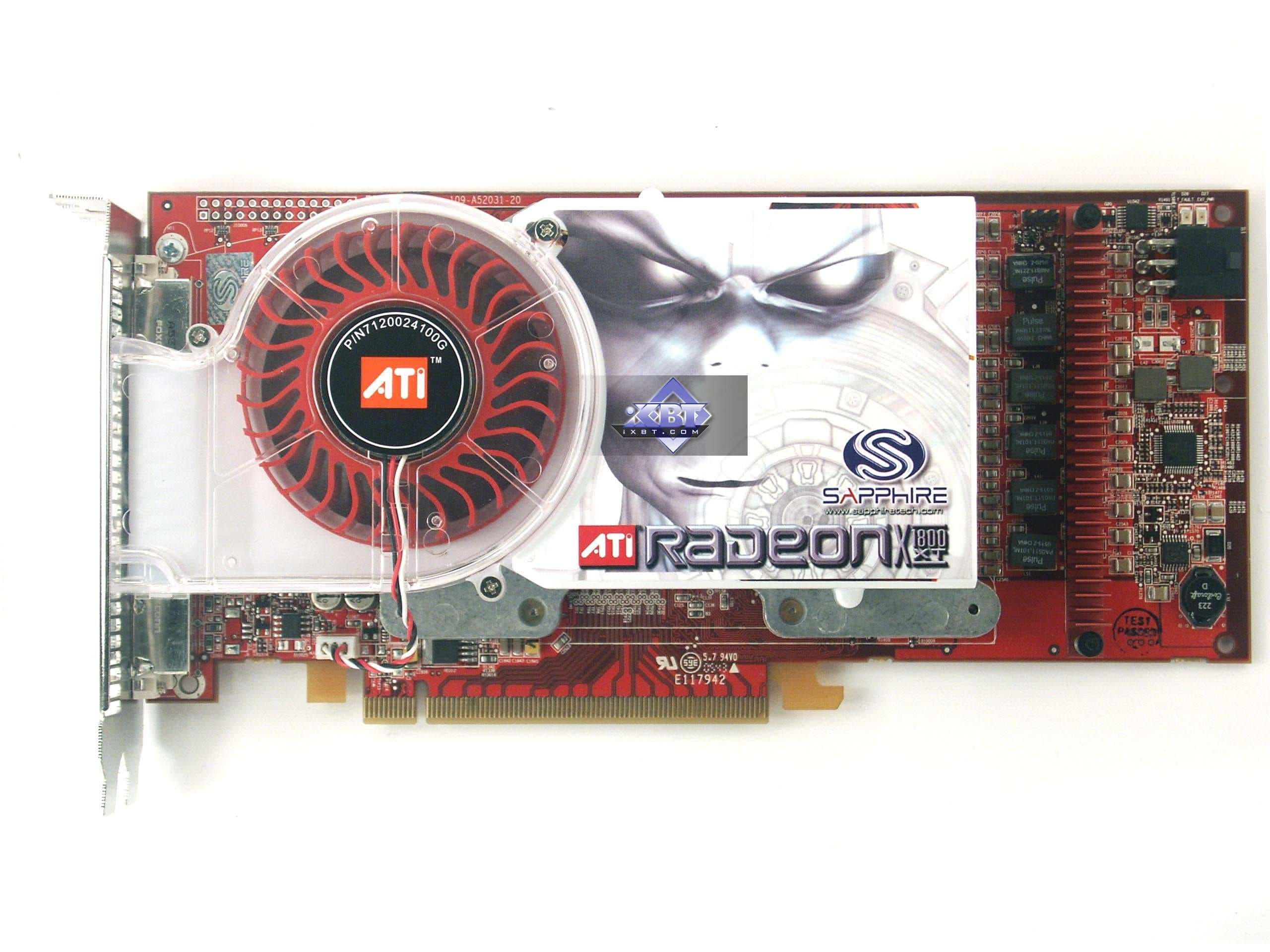

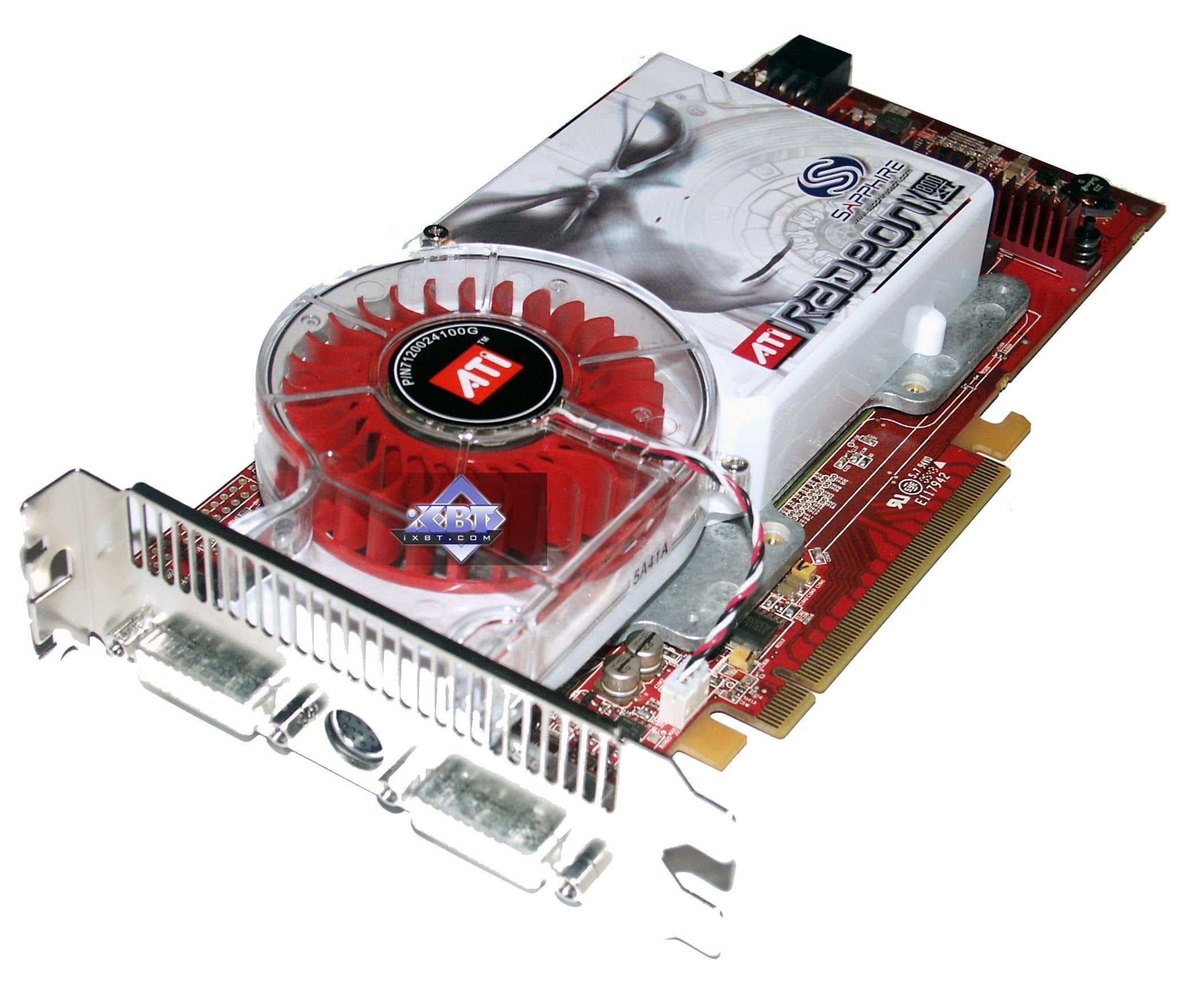

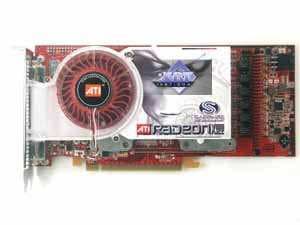

Sapphire RADEON X1800 XT PCI-E 512MB

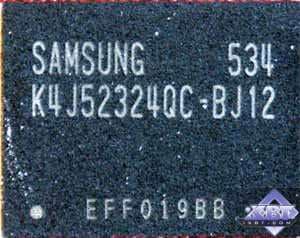

Карта имеет 512 МБ памяти GDDR3 SDRAM, размещенной в 8-ми микросхемах на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1.26ns, что соответствует частоте работы 800 (1600) МГц.

Сравнение с эталонным дизайном, вид спереди

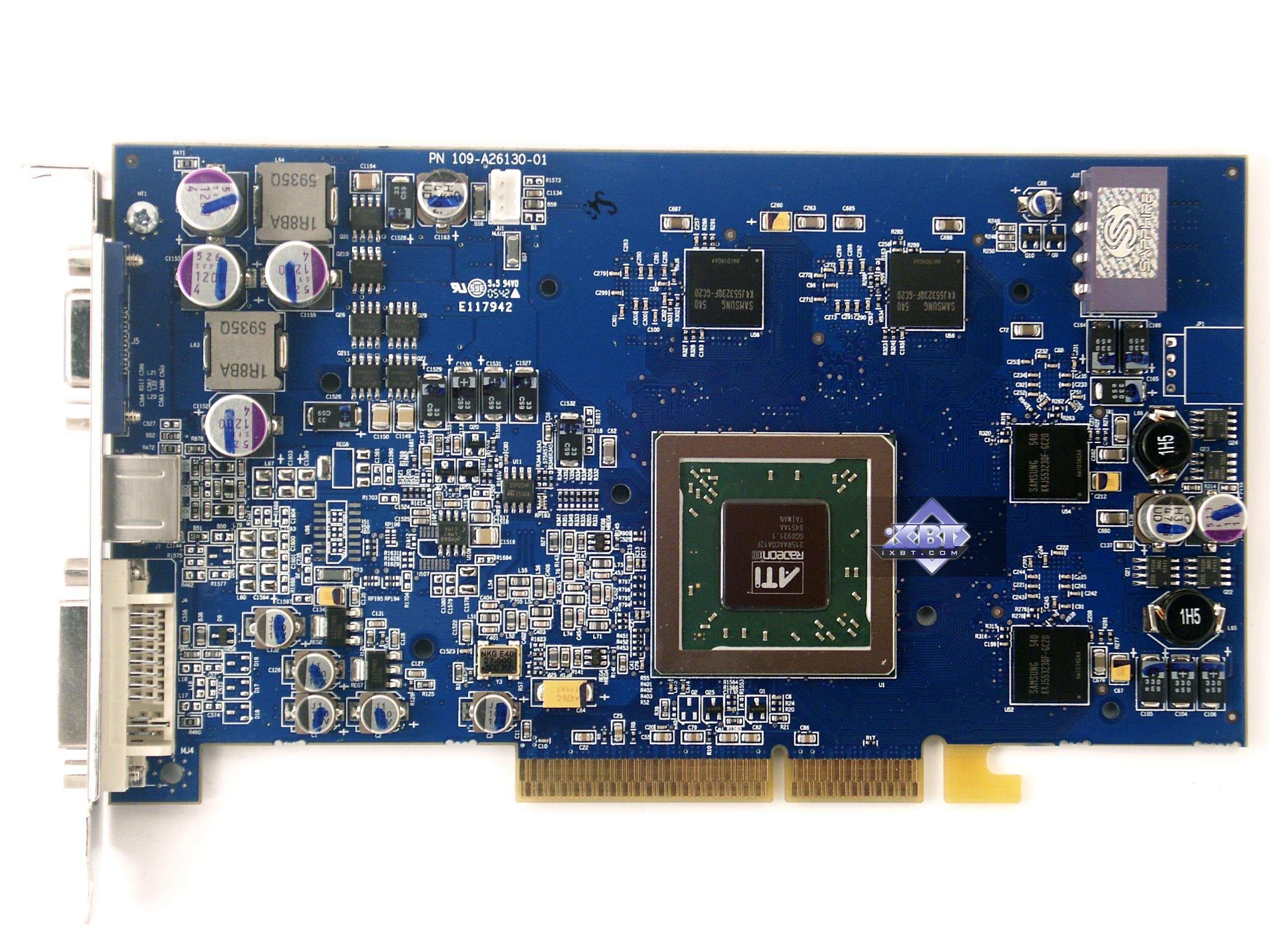

Sapphire RADEON X800GT AGP 256MB; Sapphire RADEON X800GTO AGP 256MB	Reference card ATI RADEON X800 XT AGP

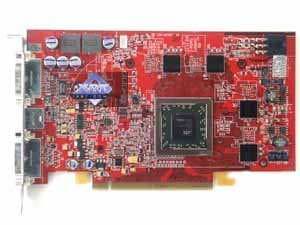

Sapphire RADEON X800GTO2 PCI-E 256MB	Reference card ATI RADEON X850 XT PCI-E

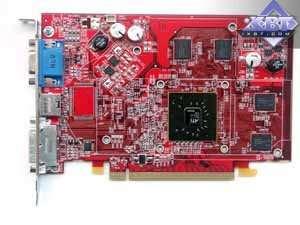

Sapphire RADEON X1300 PCI-E 256MB	Reference card ATI RADEON X1300 PRO PCI-E

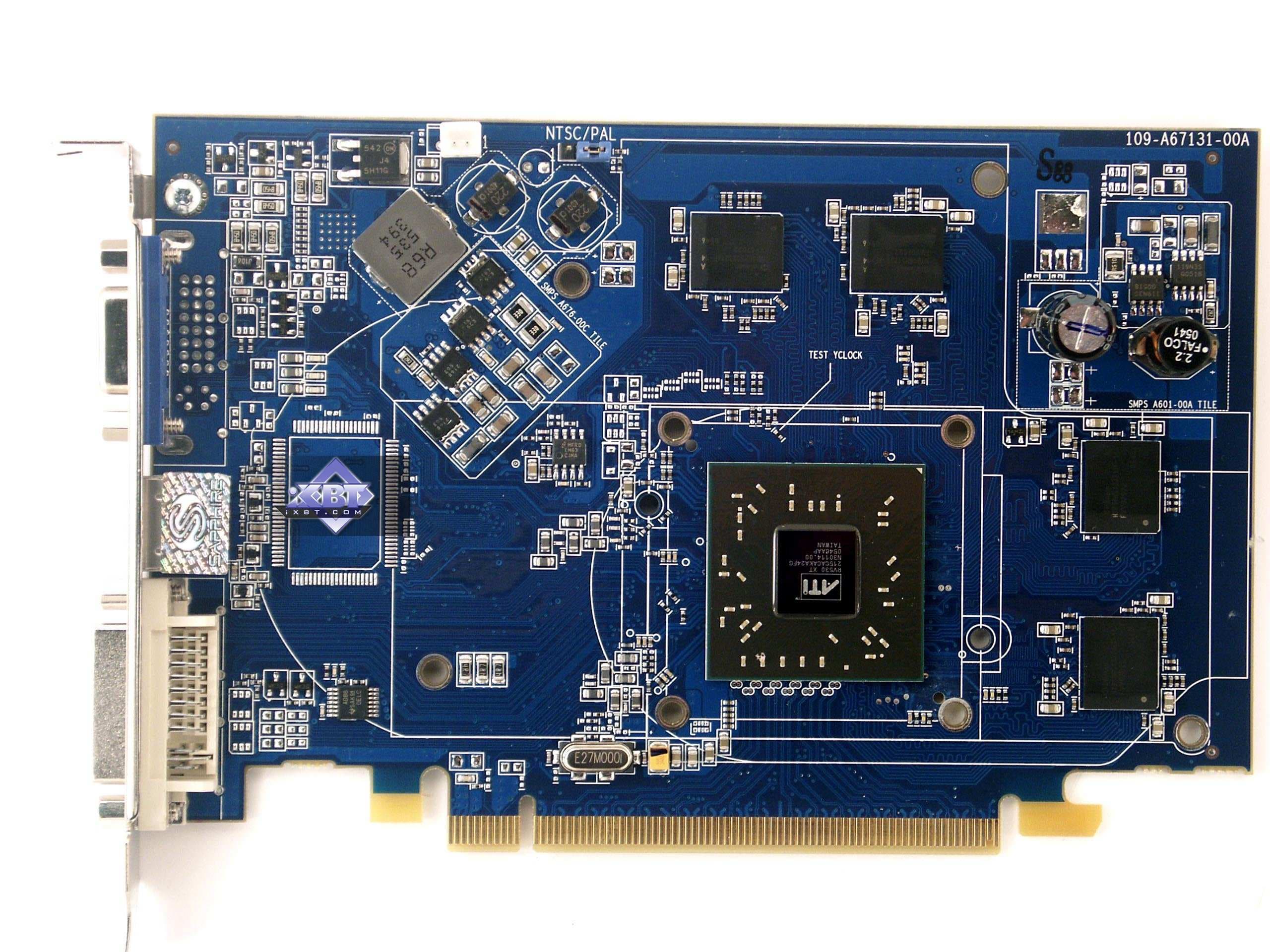

Sapphire RADEON X1600 XT PCI-E 256MB	Reference card ATI RADEON X1600 XT PCI-E

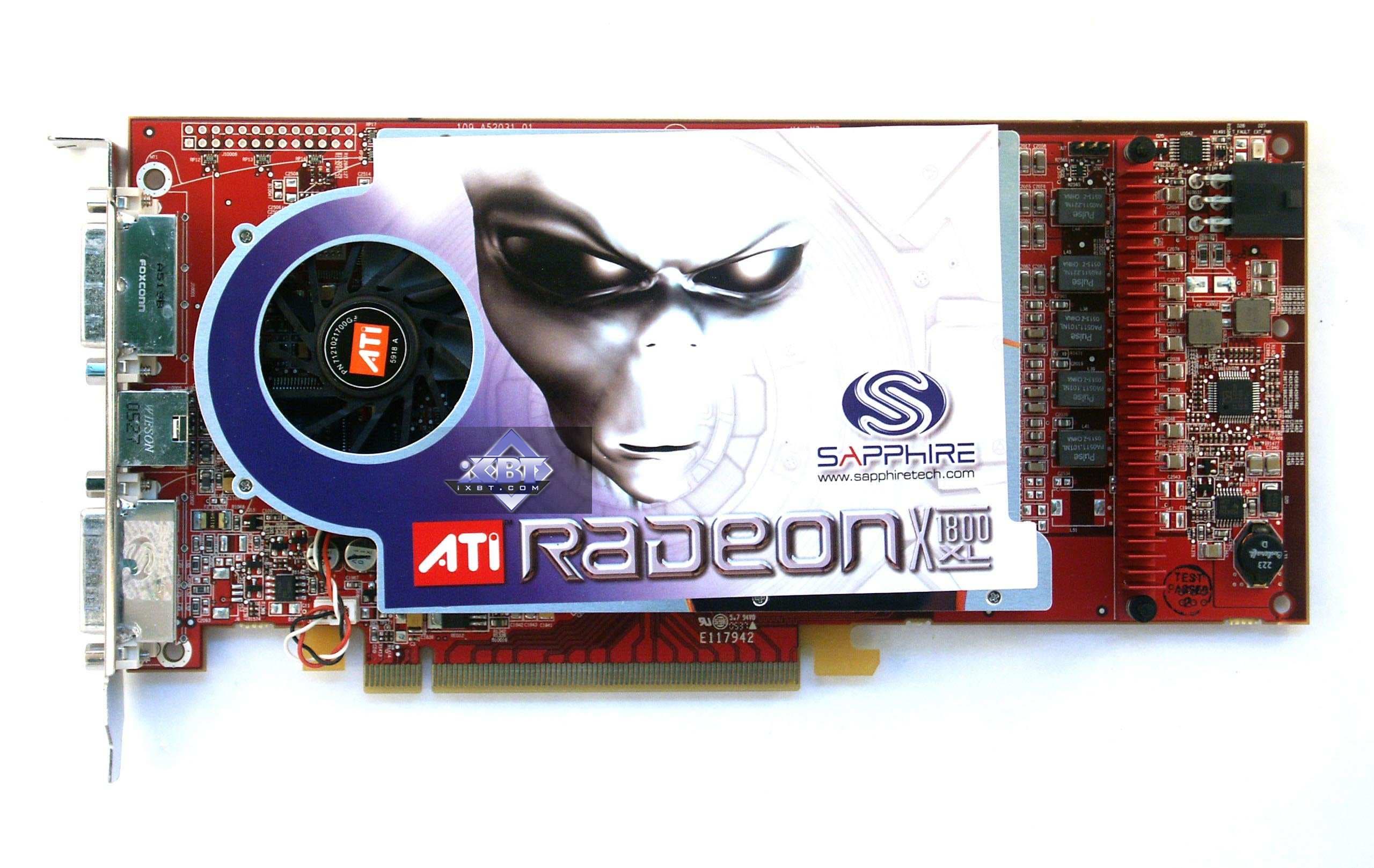

Sapphire RADEON X1800 XL PCI-E 256MB	Reference card ATI RADEON X1800 XL PCI-E
Sapphire RADEON X1800 XT PCI-E 512MB	Reference card ATI RADEON X1800 XT PCI-E

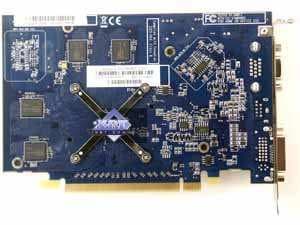

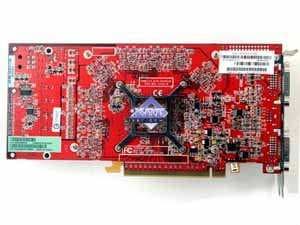

Сравнение с эталонным дизайном, вид сзади

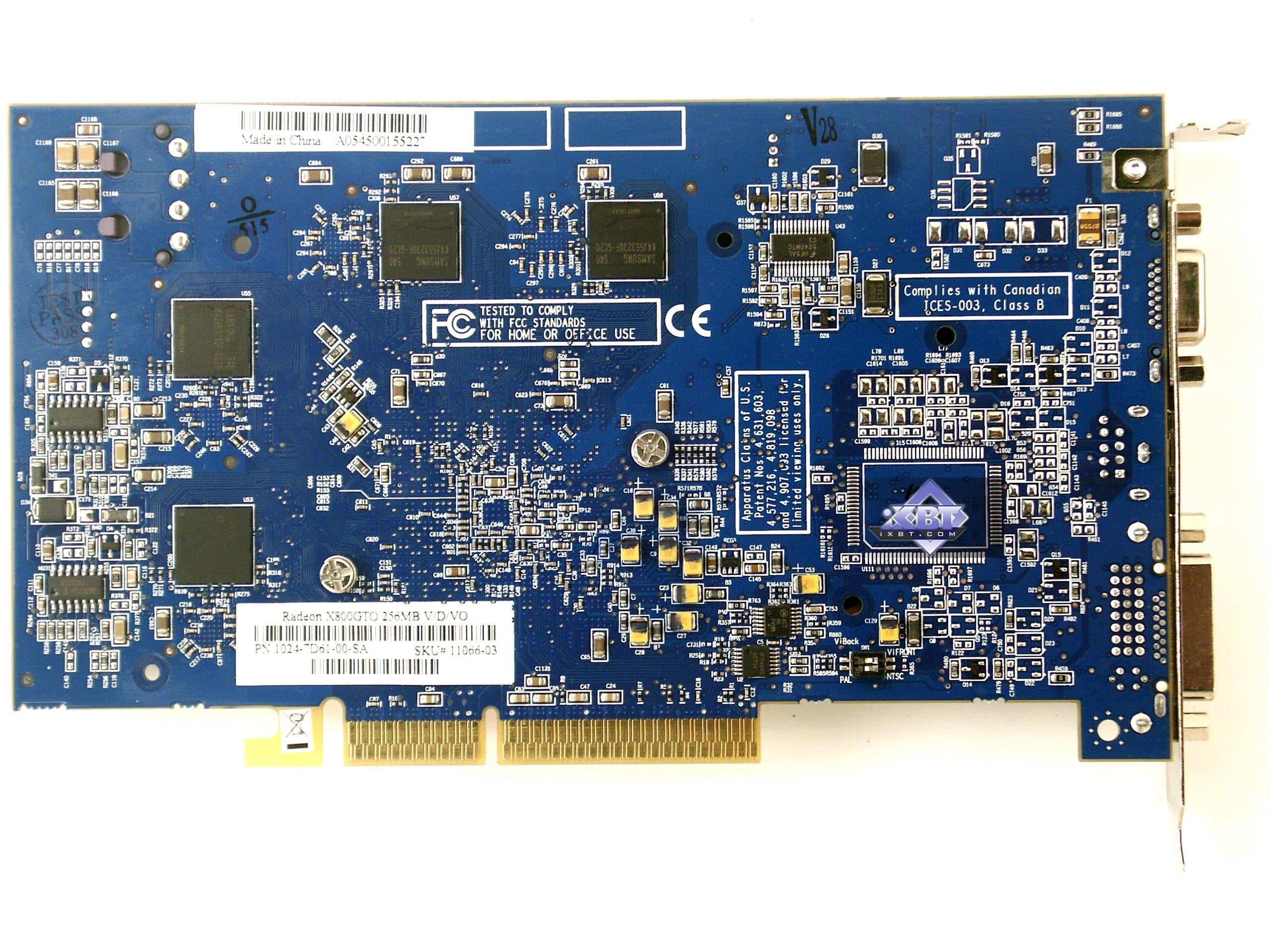

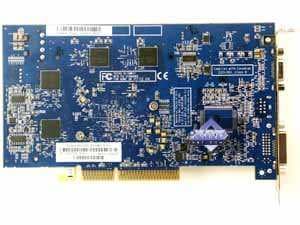

Sapphire RADEON X800GT AGP 256MB; Sapphire RADEON X800GTO AGP 256MB	Reference card ATI RADEON X800 XT AGP

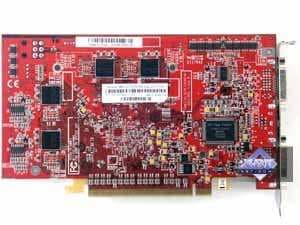

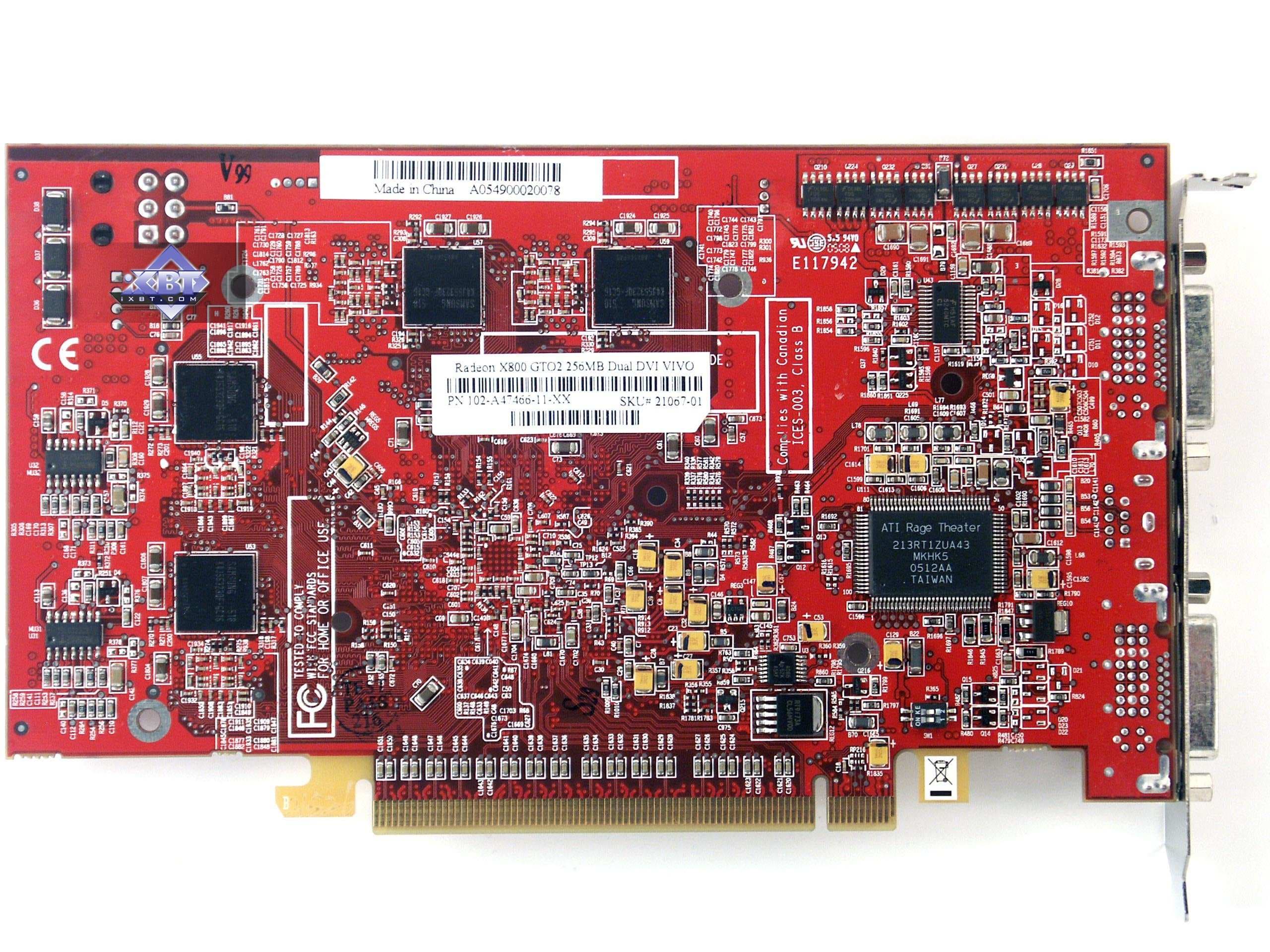

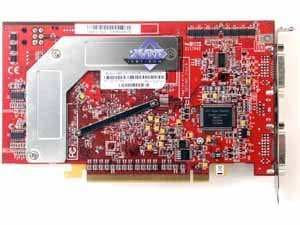

Sapphire RADEON X800GTO2 PCI-E 256MB	Reference card ATI RADEON X850 XT PCI-E

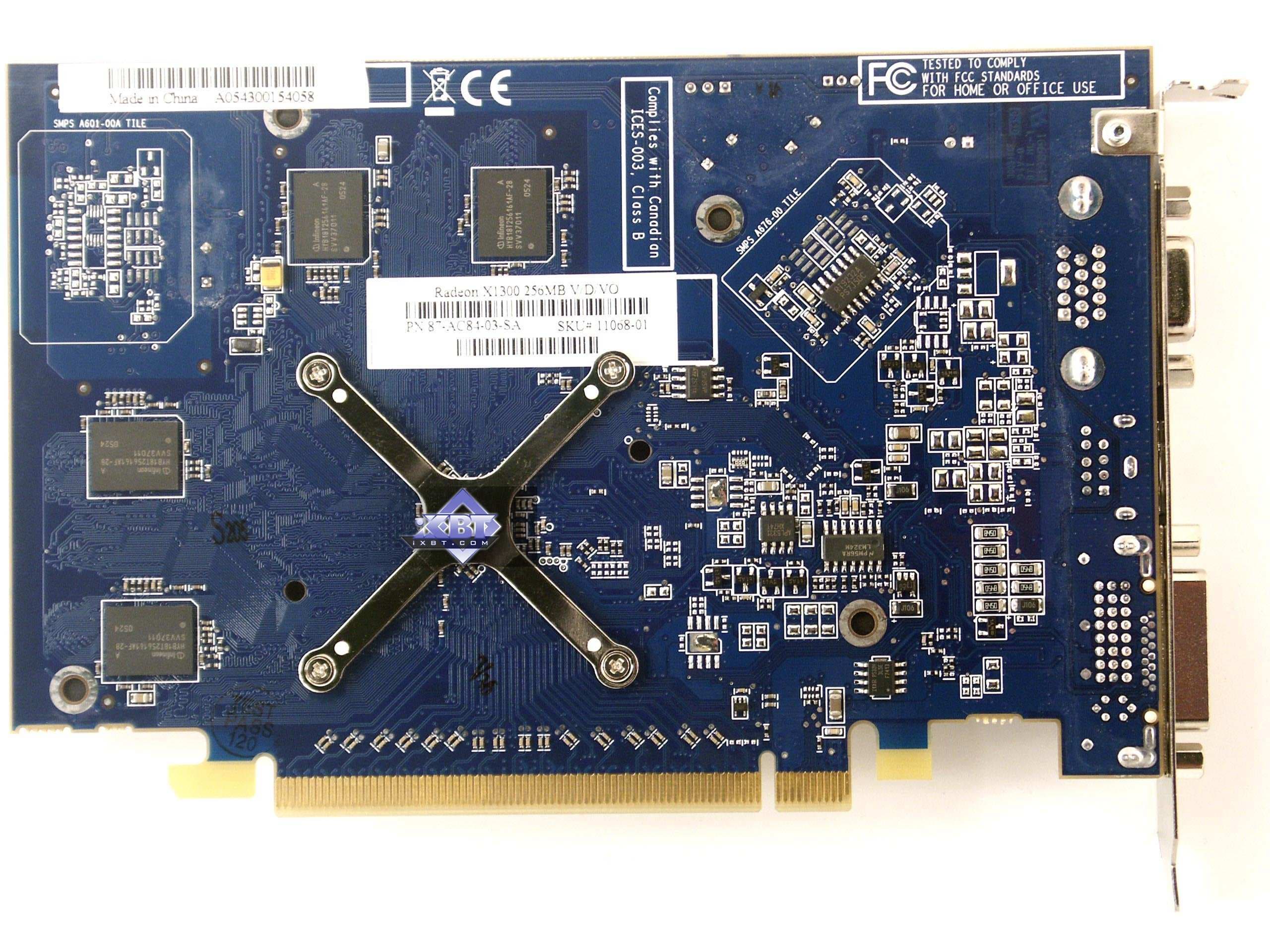

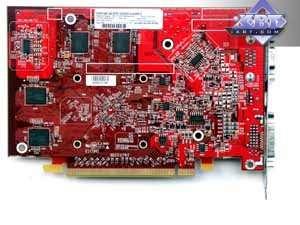

Sapphire RADEON X1300 PCI-E 256MB	Reference card ATI RADEON X1300 PRO PCI-E

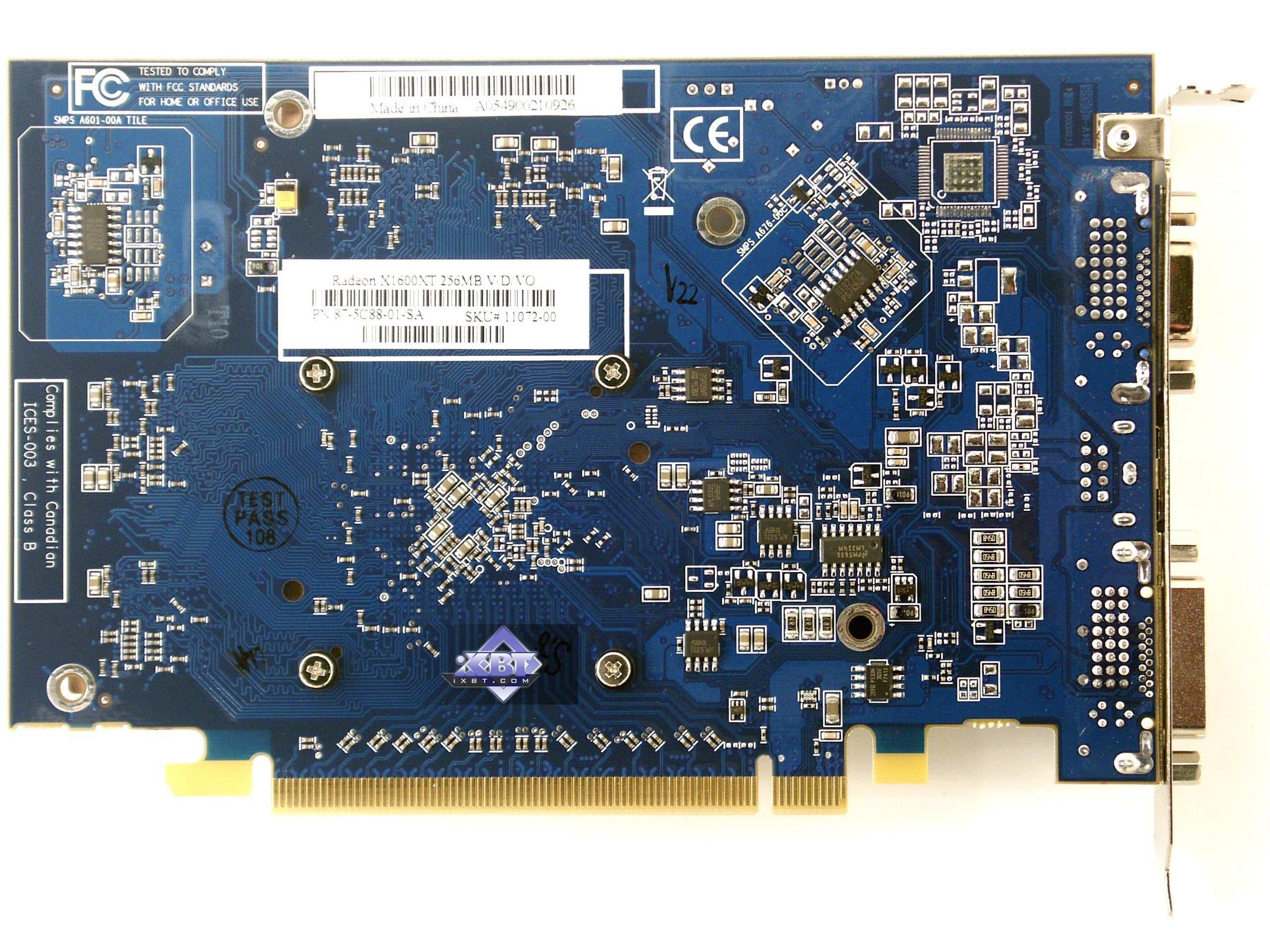

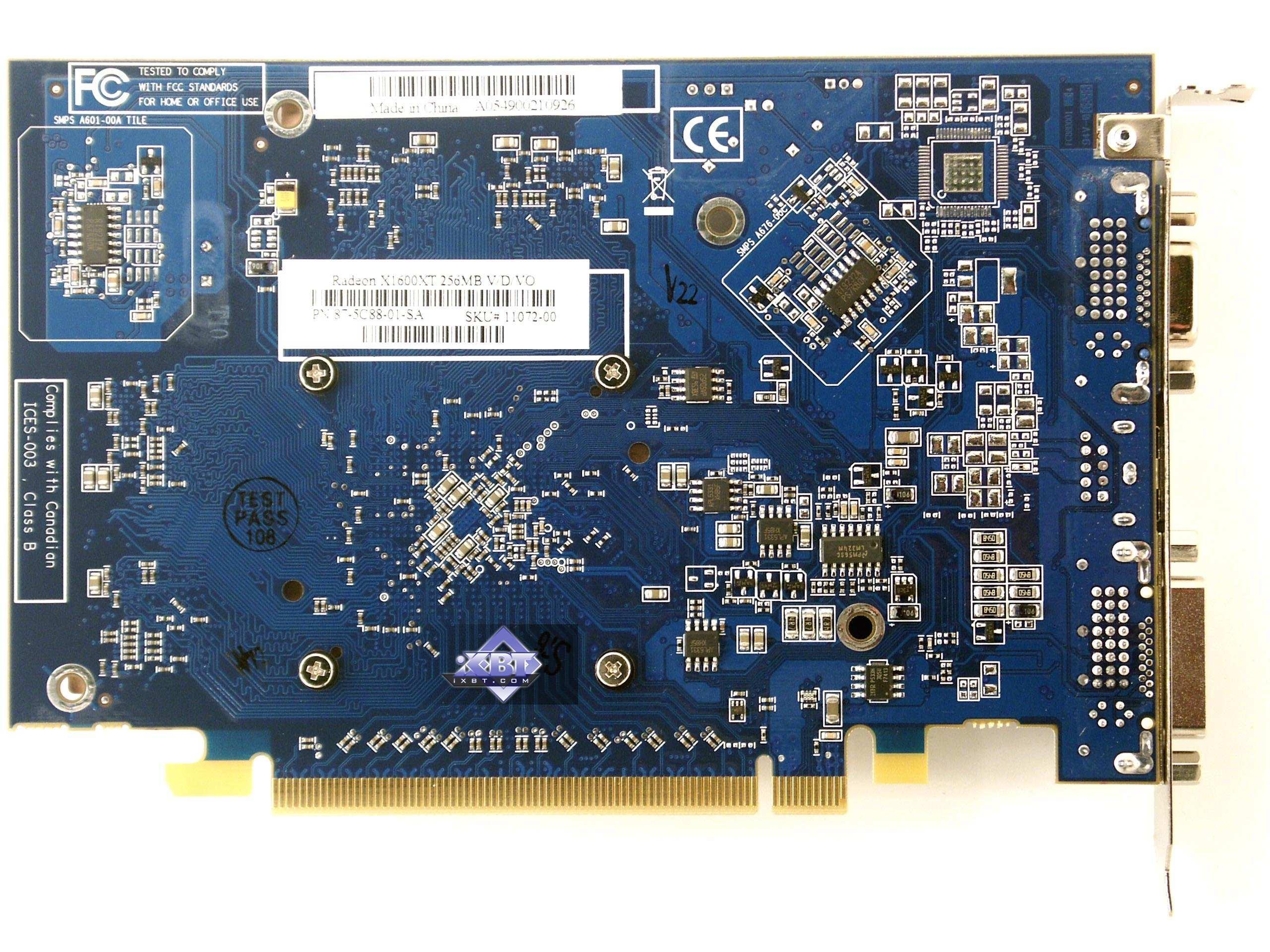

Sapphire RADEON X1600 XT PCI-E 256MB	Reference card ATI RADEON X1600 XT PCI-E

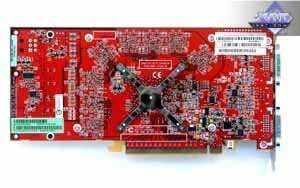

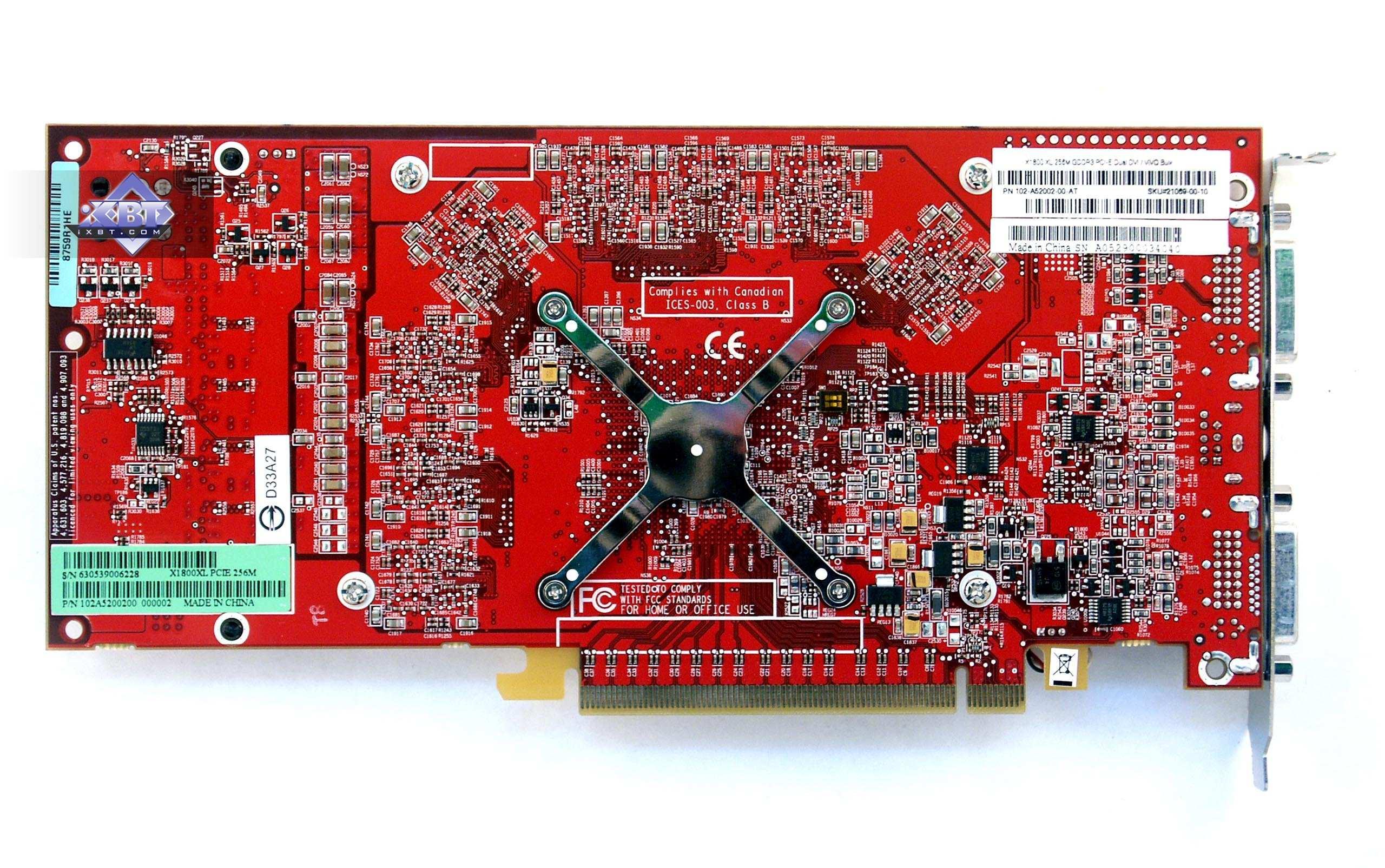

Sapphire RADEON X1800 XL PCI-E 256MB	Reference card ATI RADEON X1800 XL PCI-E

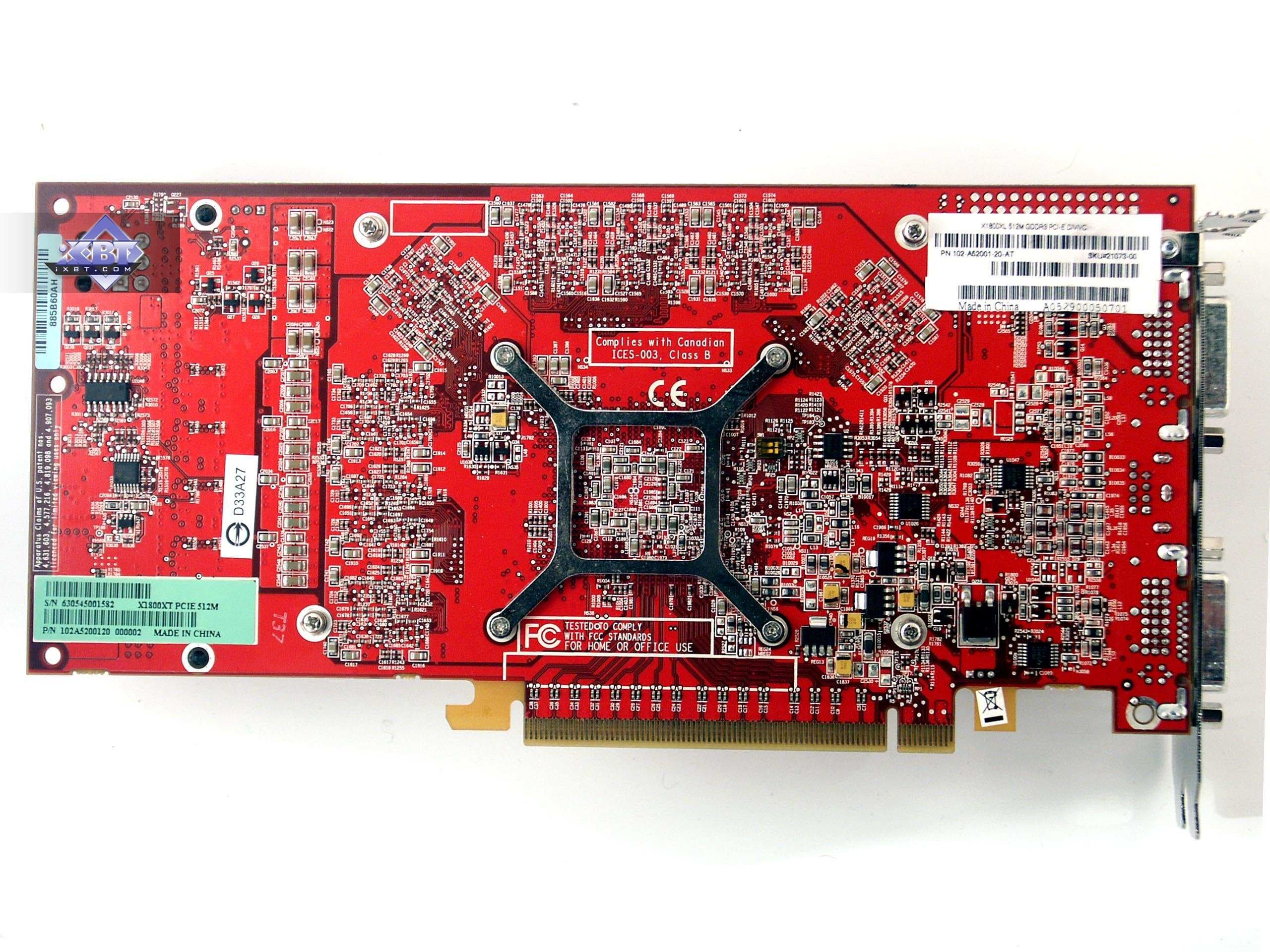

Sapphire RADEON X1800 XT PCI-E 512MB	Reference card ATI RADEON X1800 XT PCI-E

Итак, фотографии явно показывают то, что все видеокарты базируются на соответстствующих эталонных дизайнах. Очевидно, что X800GT/GTO/GTO2 имеют в своей основе ту же PCB, что и X800 XT/X850 XT. Что касается серии X1xxx, то X1300 и X1600 XT произведены самостоятельно компанией Sapphire, и также копируют reference. А вот X1800 XL, X1800 XT - это просто эталонные карты, купленные у ATI. Заслуга всех партнеров, продающих такие изделия лишь в наклеивании своих стикеров и наклеек, упаковке в свои коробки, ну и продаже по своим каналам.

Рассмотрим системы охлаждения. Лишь кулеры у X1800 XL/XT рассматривать не будем, поскольку повторяю, что это копии эталонных карт, которые мы уже неоднократно изучали.

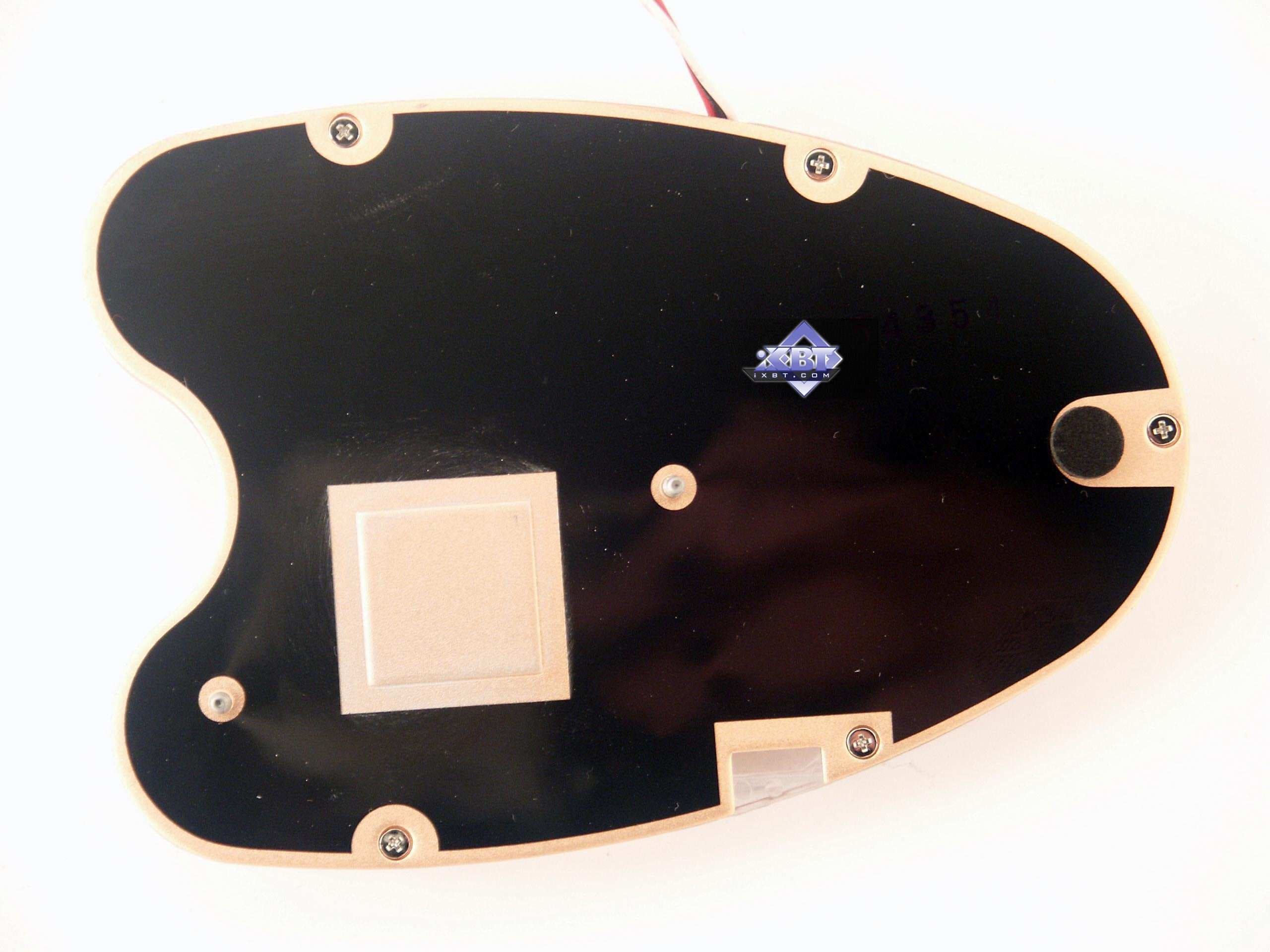

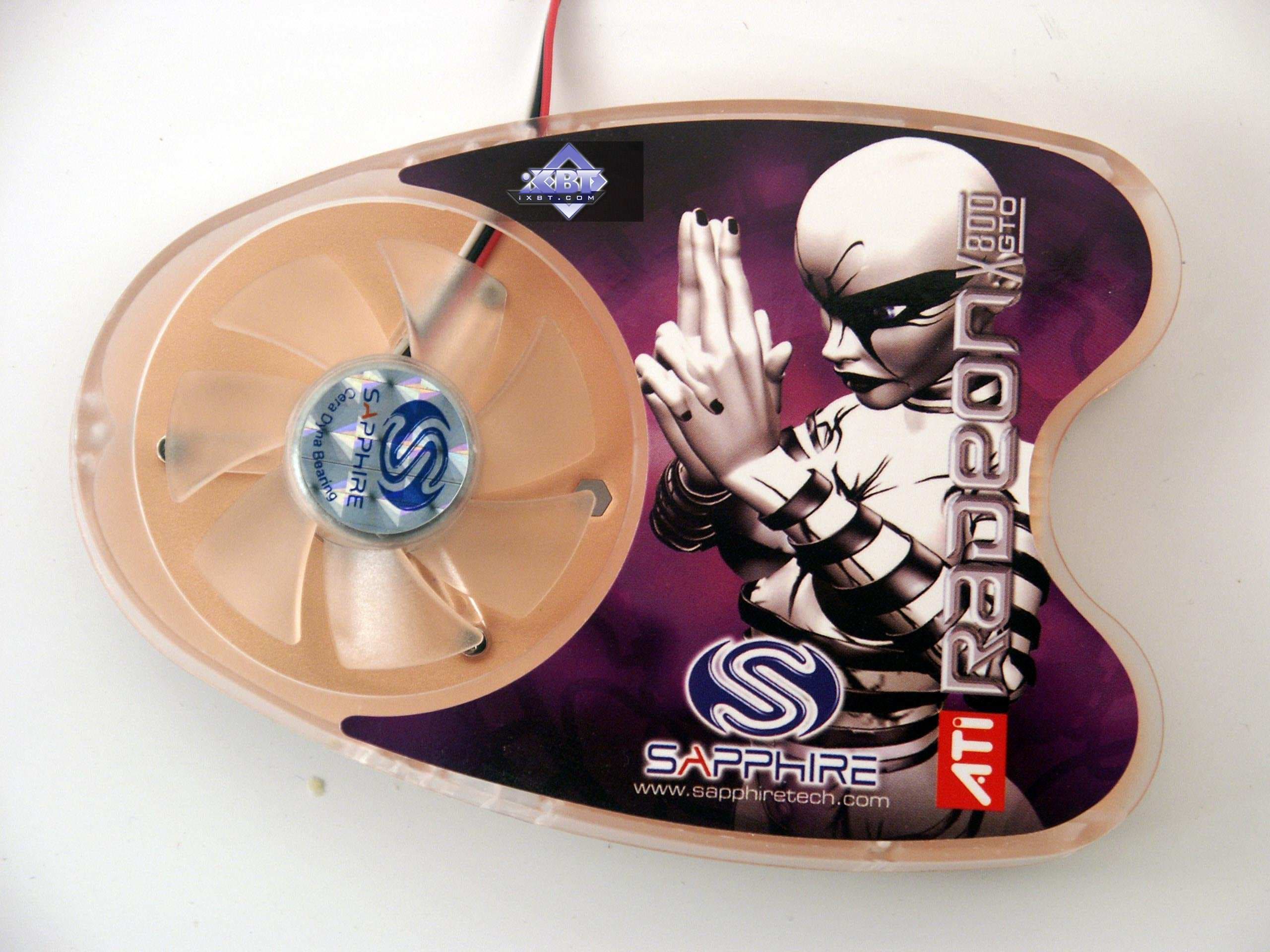

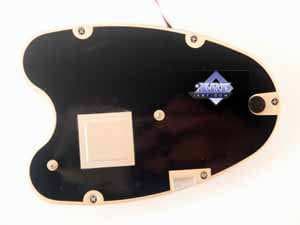

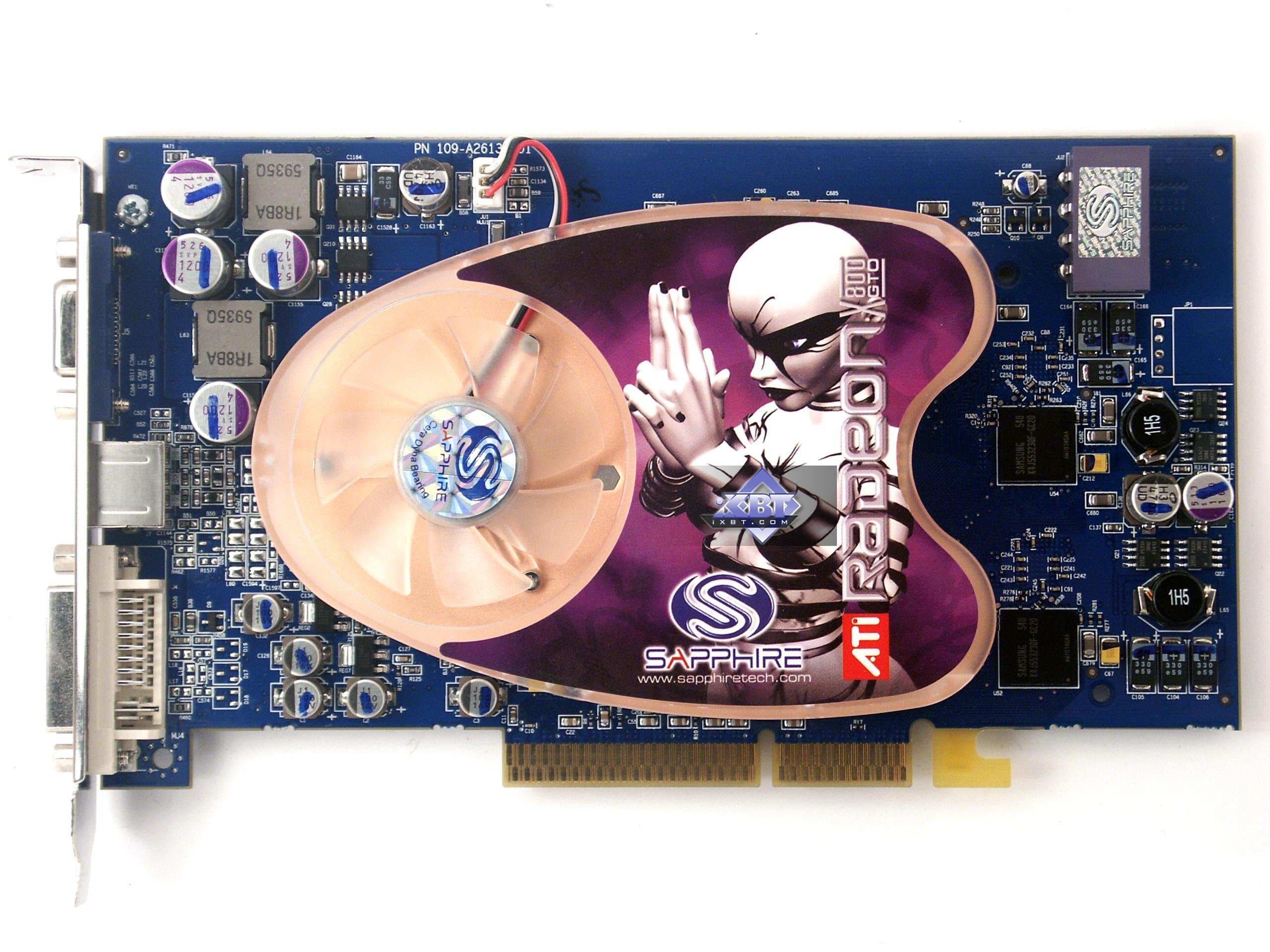

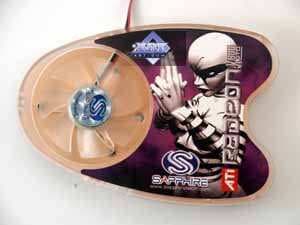

Sapphire RADEON X800GT AGP 256MB; Sapphire RADEON X800GTO AGP 256MB
Уникальные по внешнему виду и обычные по способу работы устройства. Мы ранее не встречали таких сердцевидных радиаторов :) Действие простое: со времен GeForce4 Ti - плоский закрытый радиатор со смещенным относительно центра GPU вентилятором, который засасывает воздух вовнутрь и прогоняет его вдоль радиатора над ядром. Способ охлаждения много более эффективный, нежели традиционные кулеры с центральным радиатором, однако для Hi-End современных ускорителей уже его недостаточно. Правда, для X800GT/GTO, этого кулера достаточно. Более того, шум незначительный, да и с помощью RivaTuner можно зафиксировать обороты вентилятора на минимуме. Карты уж точно не перегреются, работая на штатных частотах.

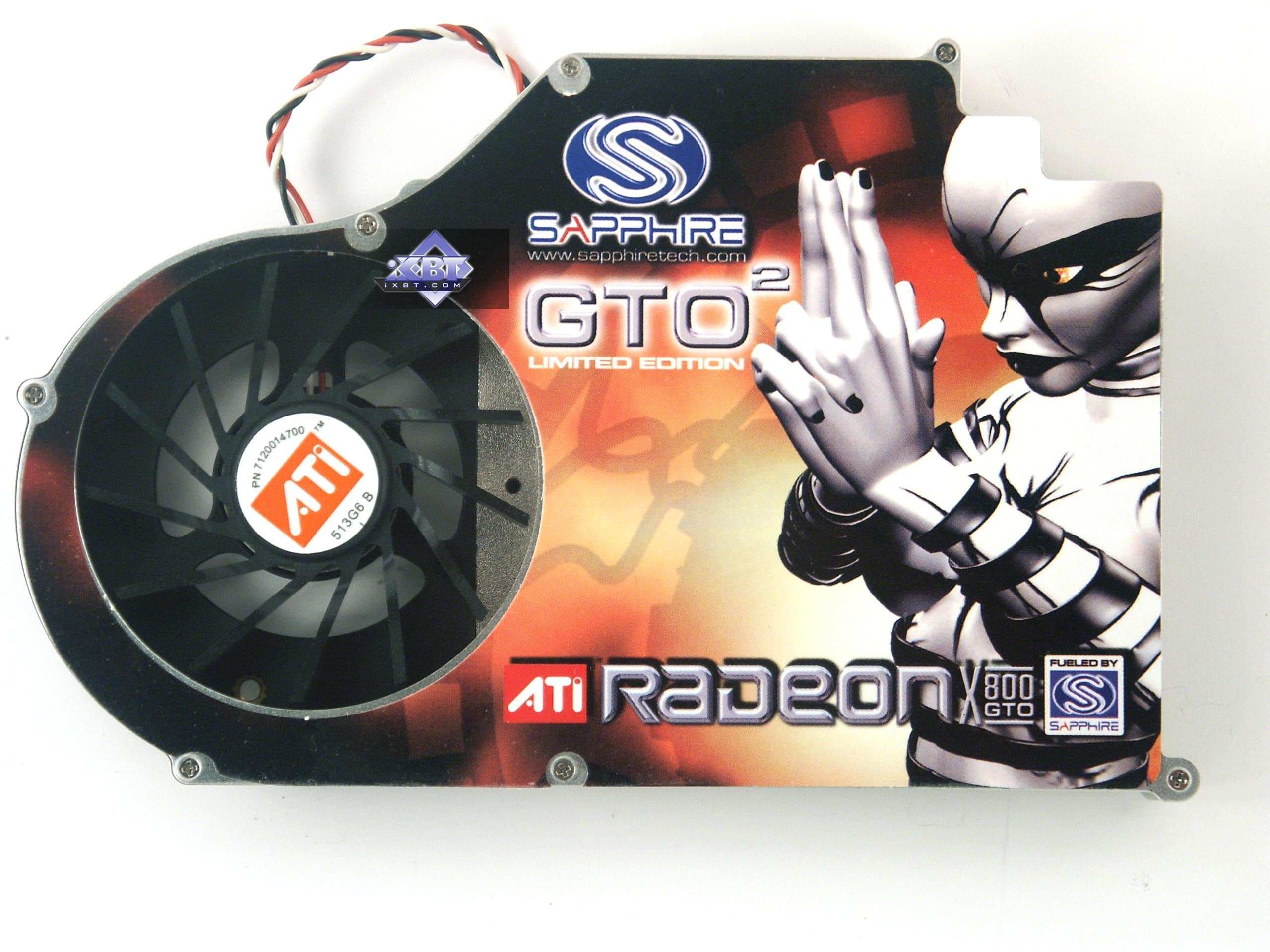

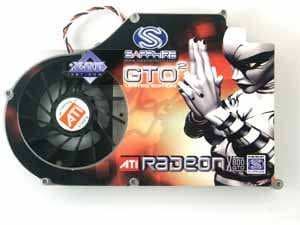

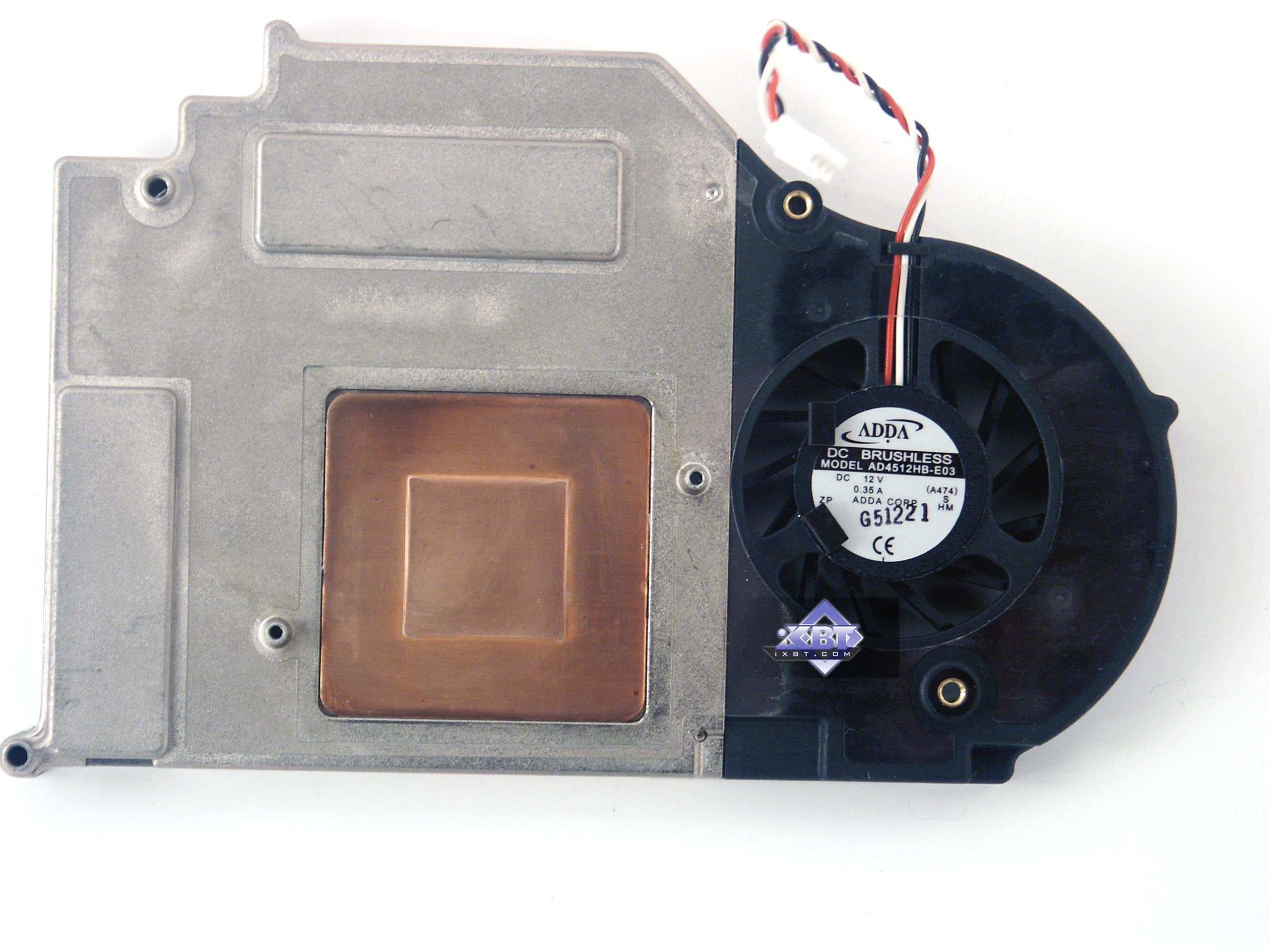

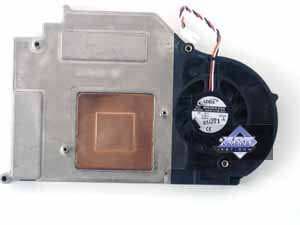

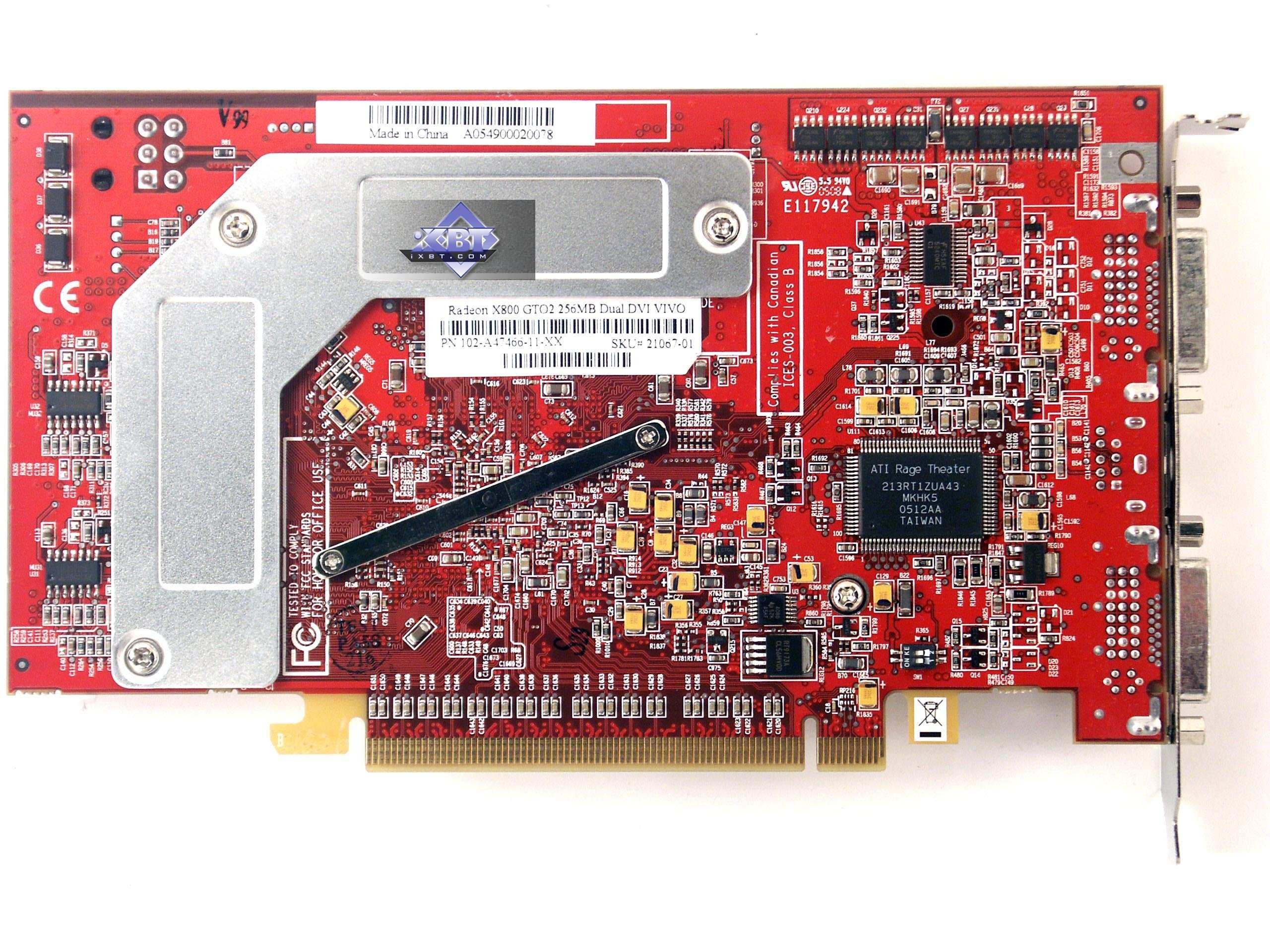

Sapphire RADEON X800GTO2 PCI-E 256MB
Устройство аналогичного типа, лишь более усилено большими размерами радиатора, плюс турбина по-мощнее, ну и медная вставка в радиаторе, где происходит касание с ядром. Хотя, в принципе, достаточно было и reference кулера. Шум также незначительный, и точно также есть возможность регулирования частоты вращения вентилятора.

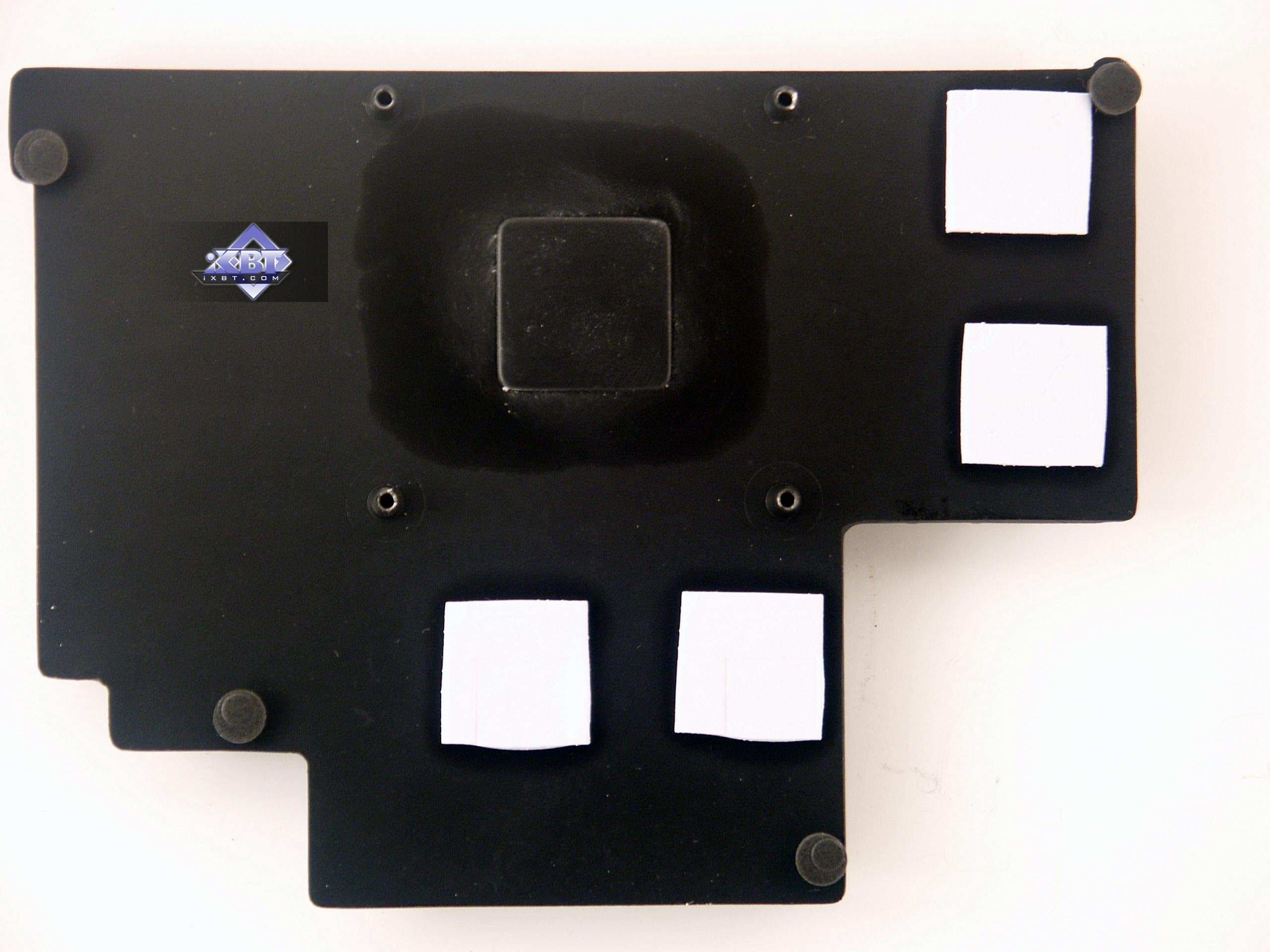

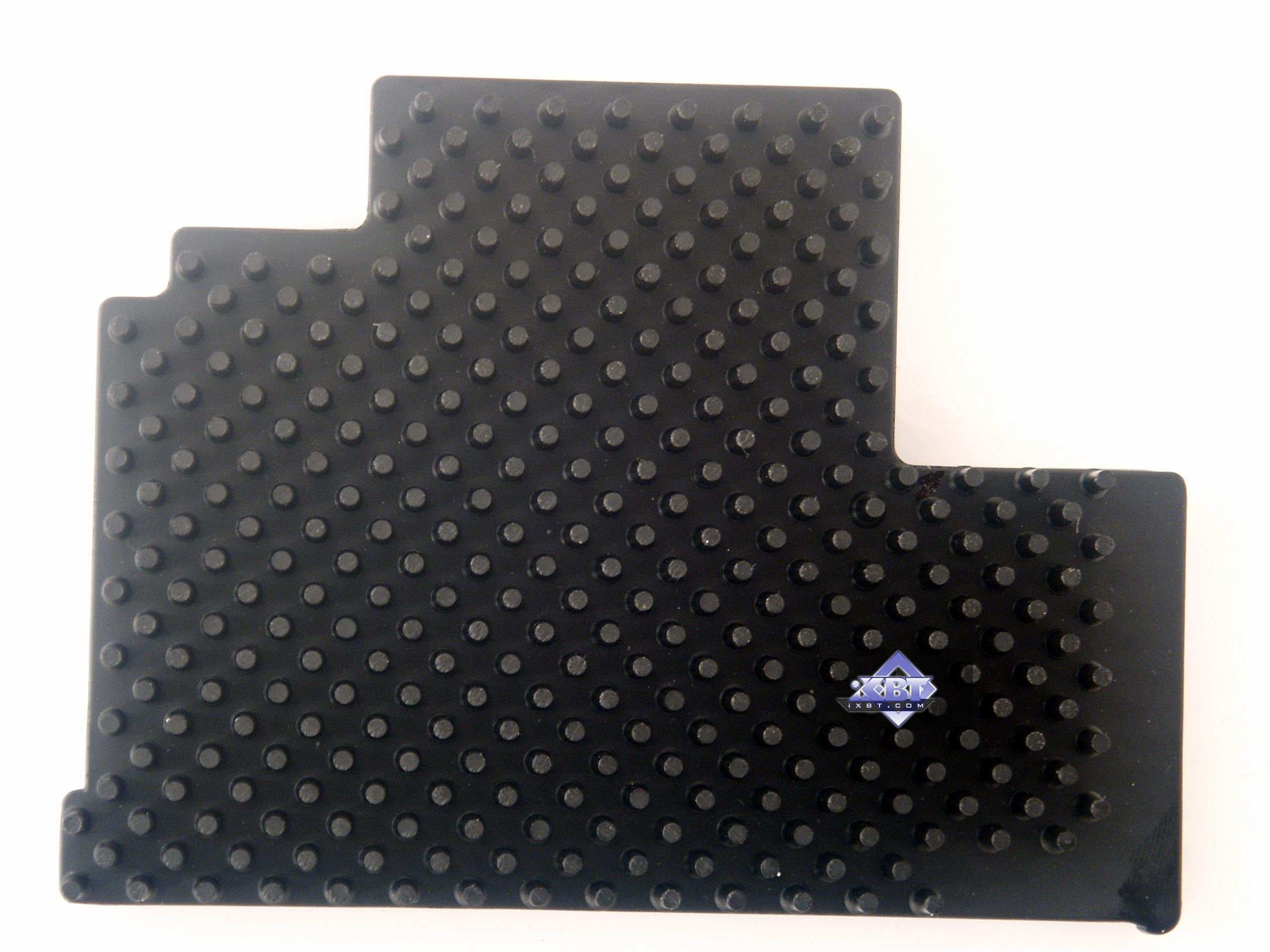

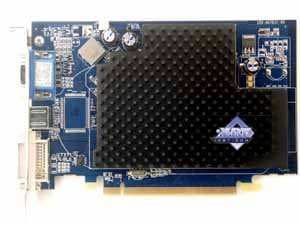

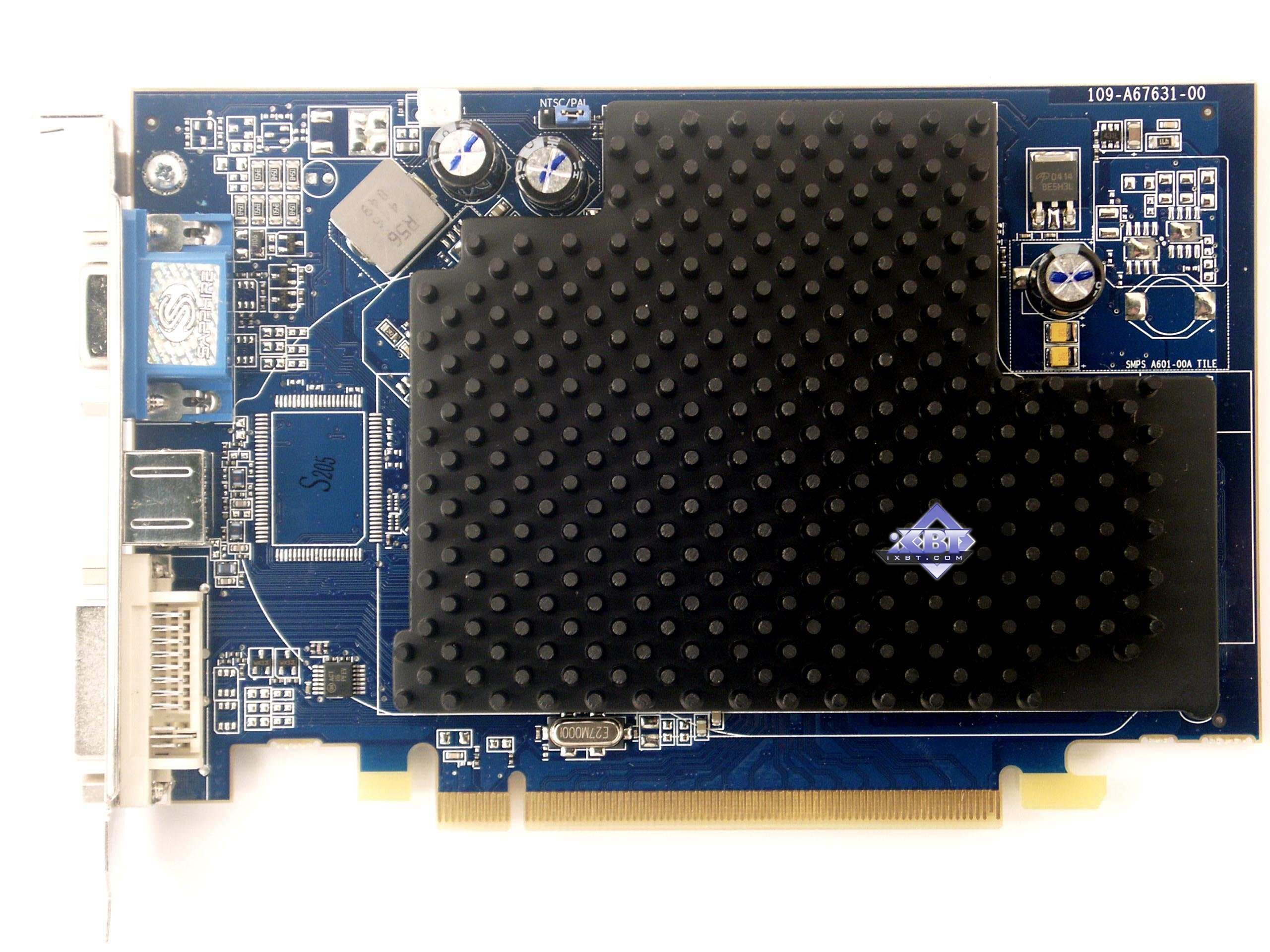

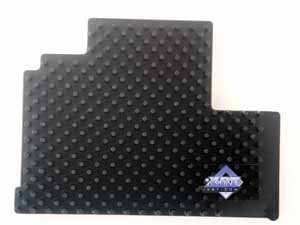

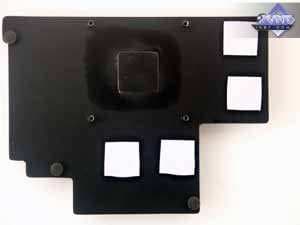

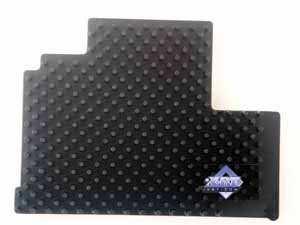

Sapphire RADEON X1300 PCI-E 256MB
Простой черный радиатор из алюминиевых сплавов. Правда довольно большого размера. Надо сказать, что его явно недостаточно, так как карта даже на частотах X1300-non-Pro очень греется, и радиатор может нагреться до 90 и выше градусов. Самой карте это может и не навредит, но внутри корпуса температура резко повысится с негативными возможными последствиями. Зачем охлаждать только микросхемы памяти на лицевой стороне карты, а с оборота - ничего нет, - осталось загадкой.

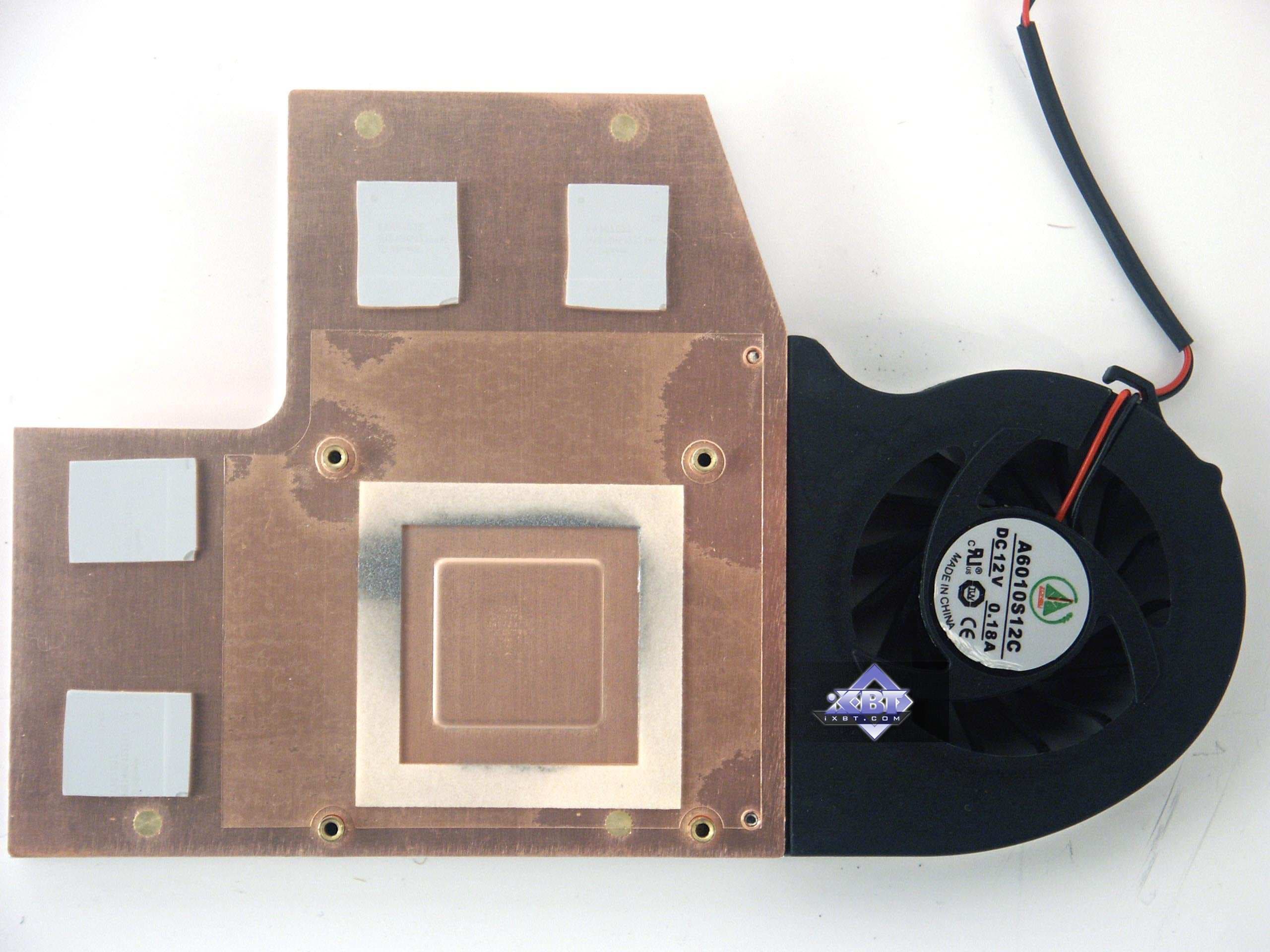

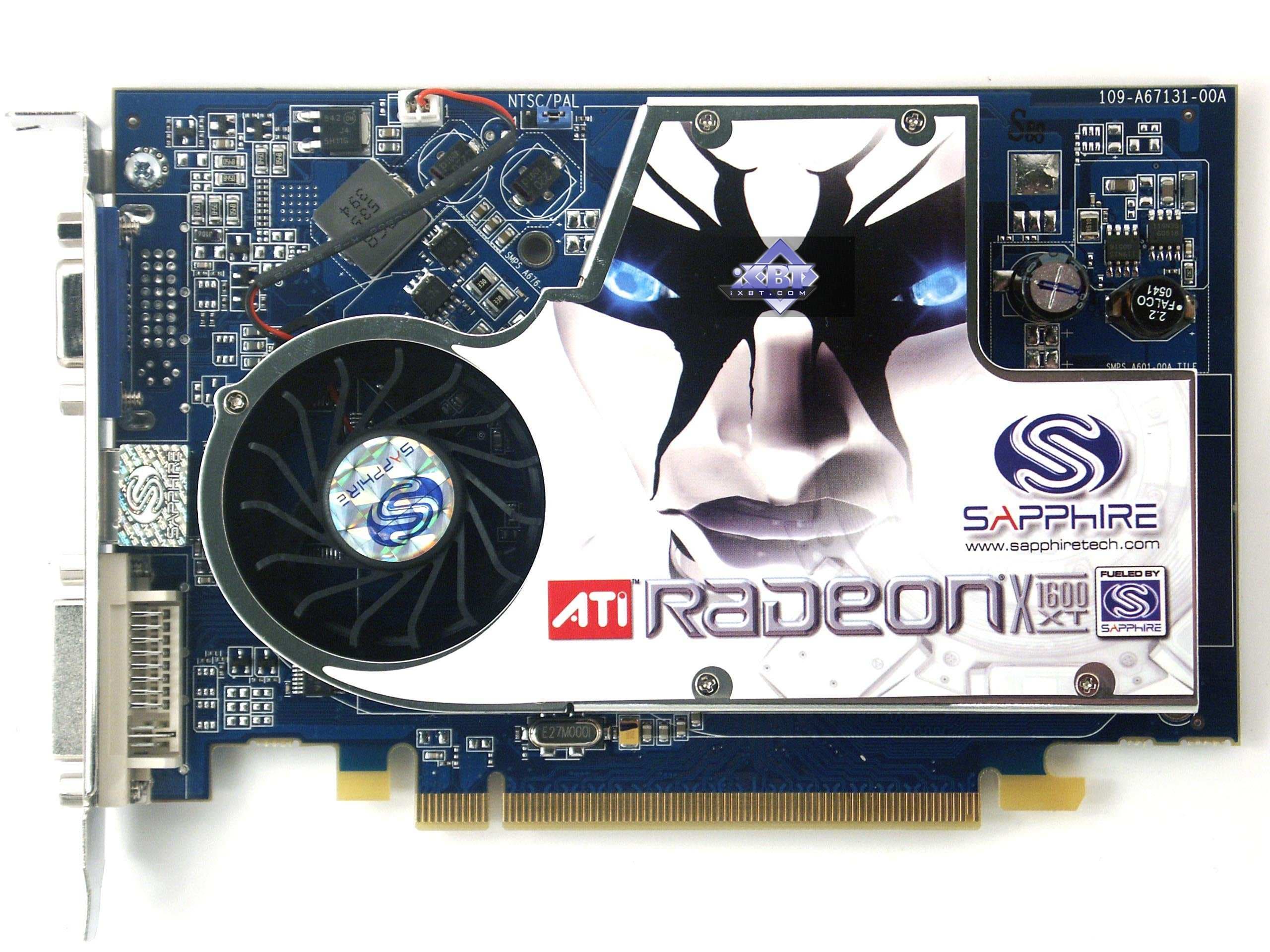

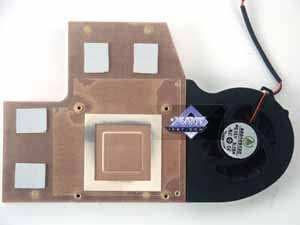

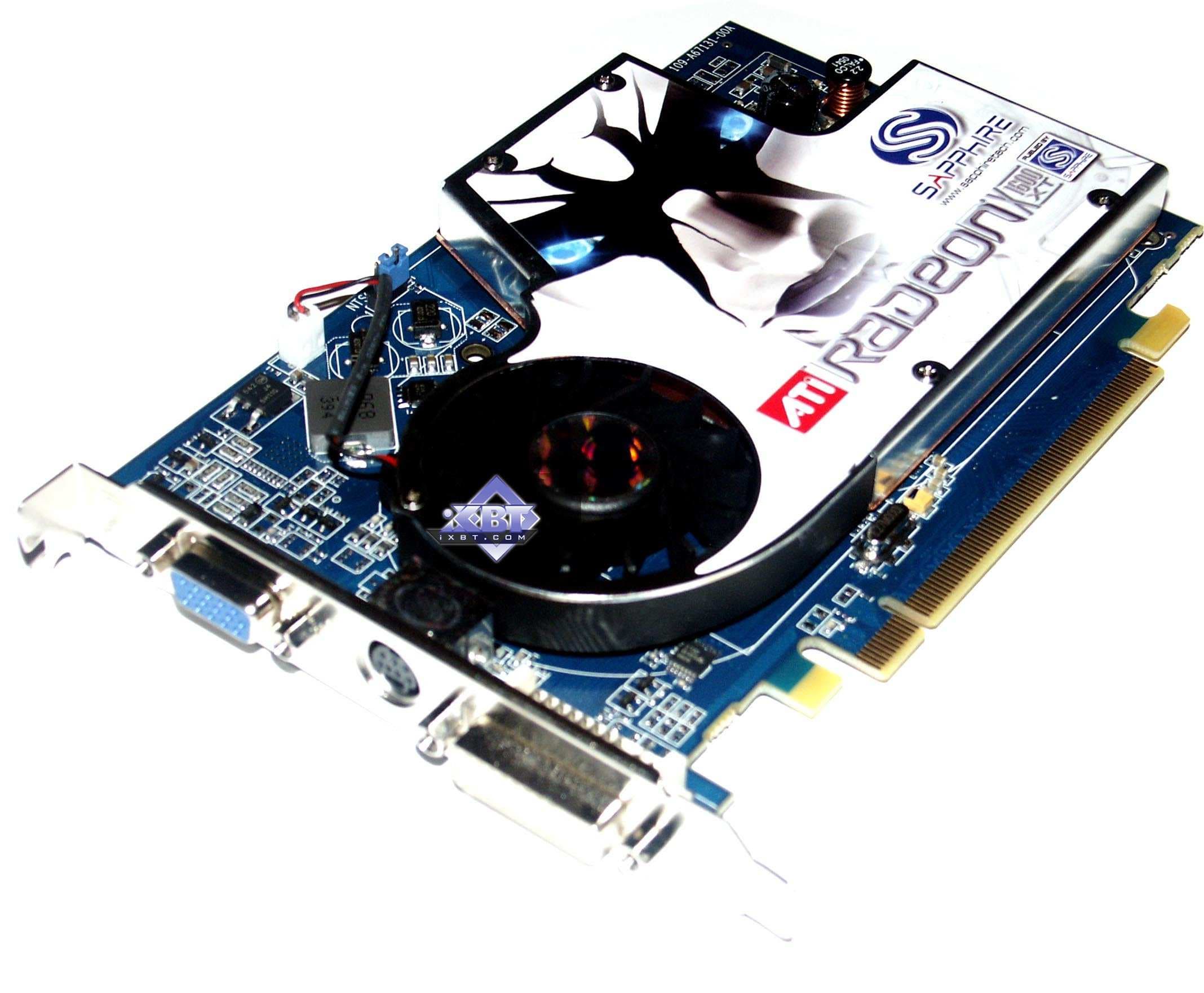

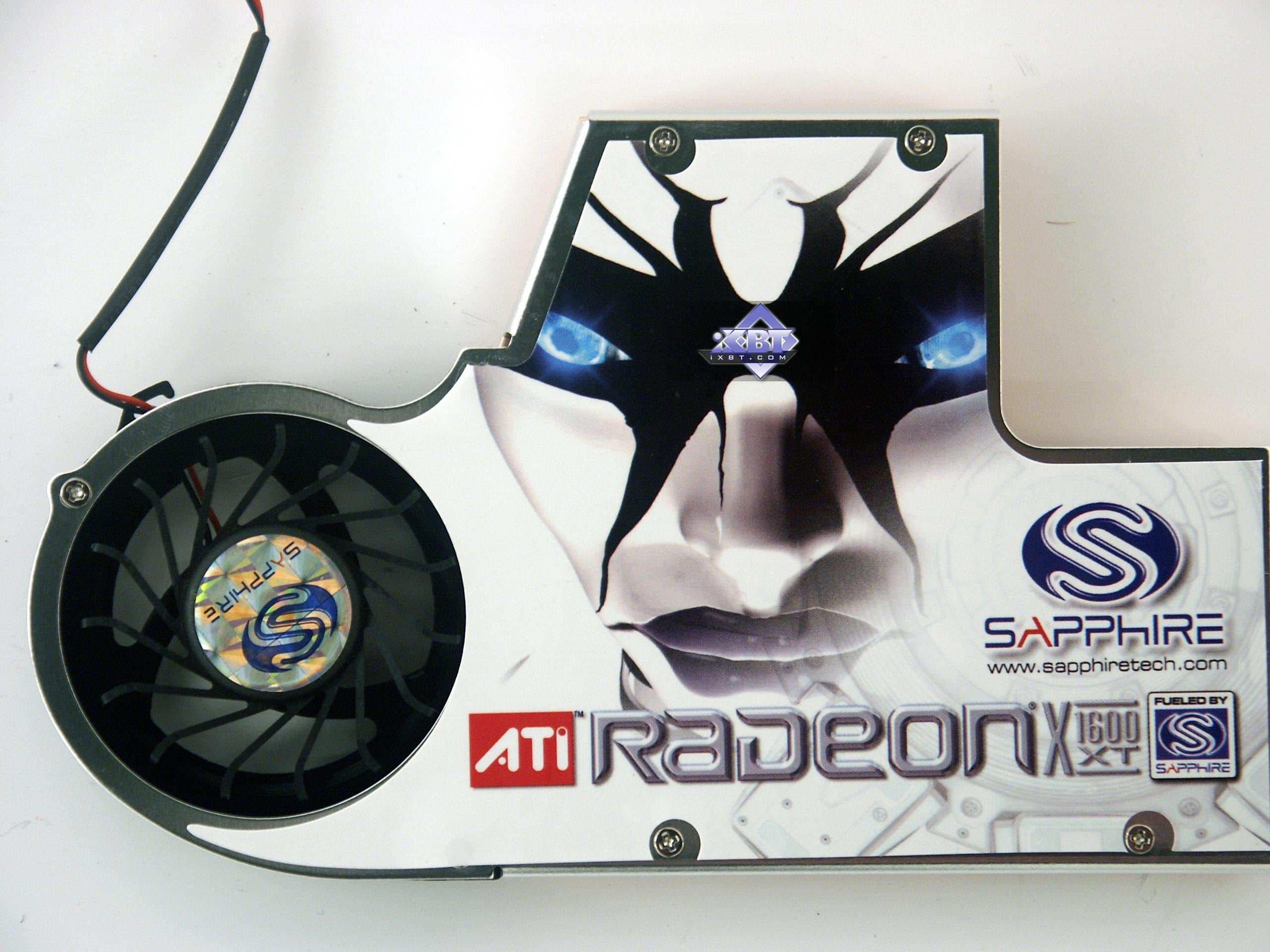

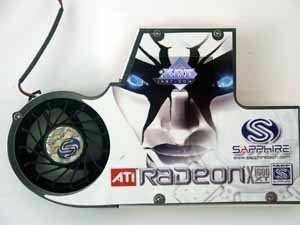

Sapphire RADEON X1600 XT PCI-E 256MB
Система охлаждения аналогична тем, что рассматривали вначале: закрытый радиатор, турбина гонит воздух слева-направо (и вверх). Кулер имеет как бы еще один выход - расширен в верхней части. Это все нужно для того, чтобы он мог полноценно охлаждать не только ядро, но и микросхемы памяти. Радиатор имеет медную подошву. Шум незначительный, но может вырастать по мере нагрева.

Комплектация.

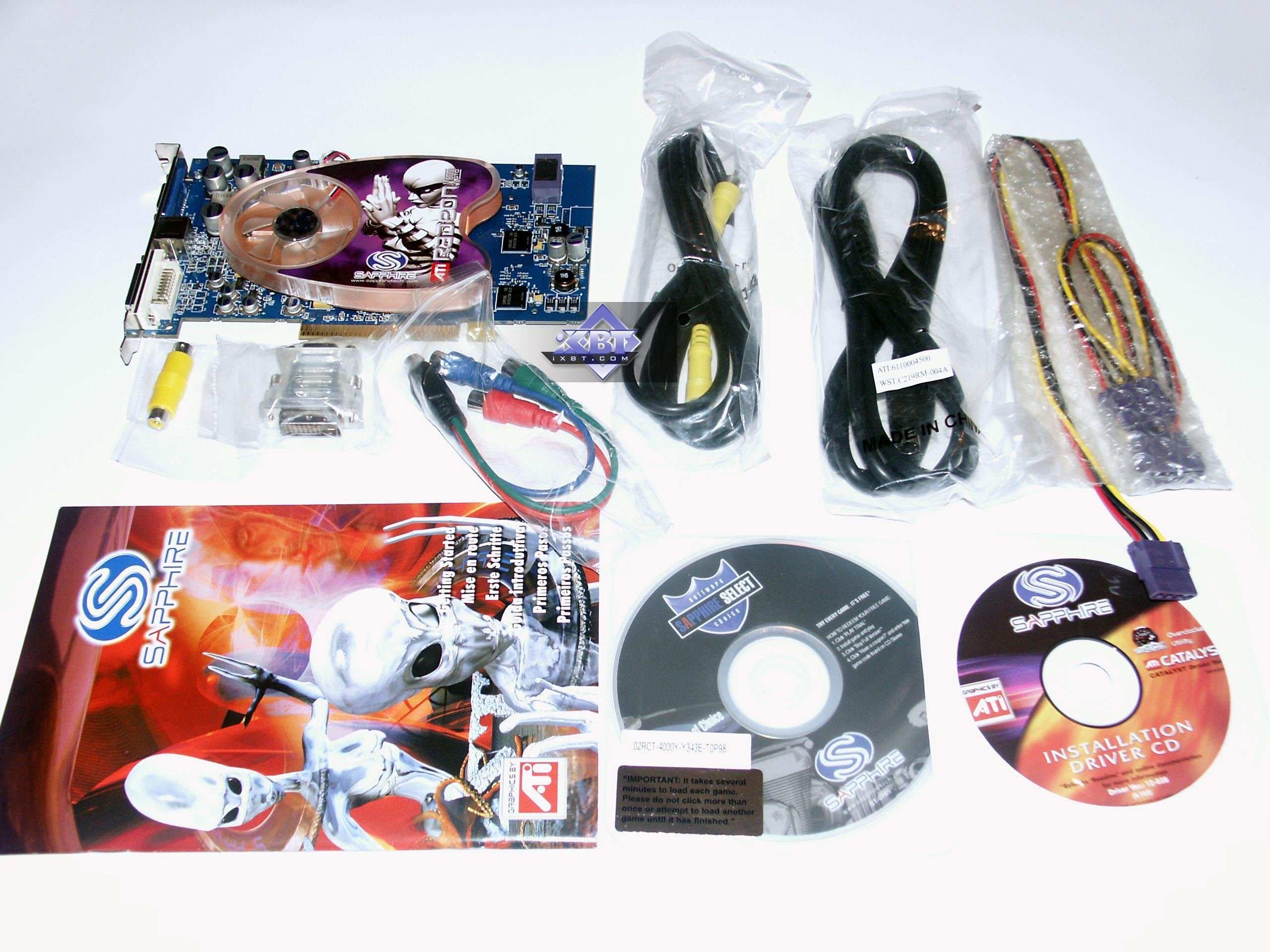

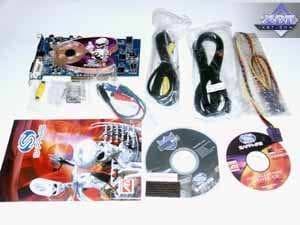

Sapphire RADEON X800GT AGP 256MB; Sapphire RADEON X800GTO AGP 256MB
Руководство пользователя, CD с драйверами, PowerDVD, DVD-диск с набором современных игр Brothers in Arms (Road to Hill 30); Prince of Persia (Warrior Within); Richard Burns Rally; Tony Hawk's Underground 2 (какую из них активизировать - решает пользователь); переходники DVI-to-d-Sub и S-Video-to-RCA, TV-кабели, кабель для внешнего питания.

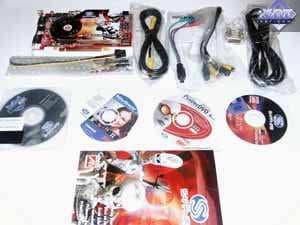

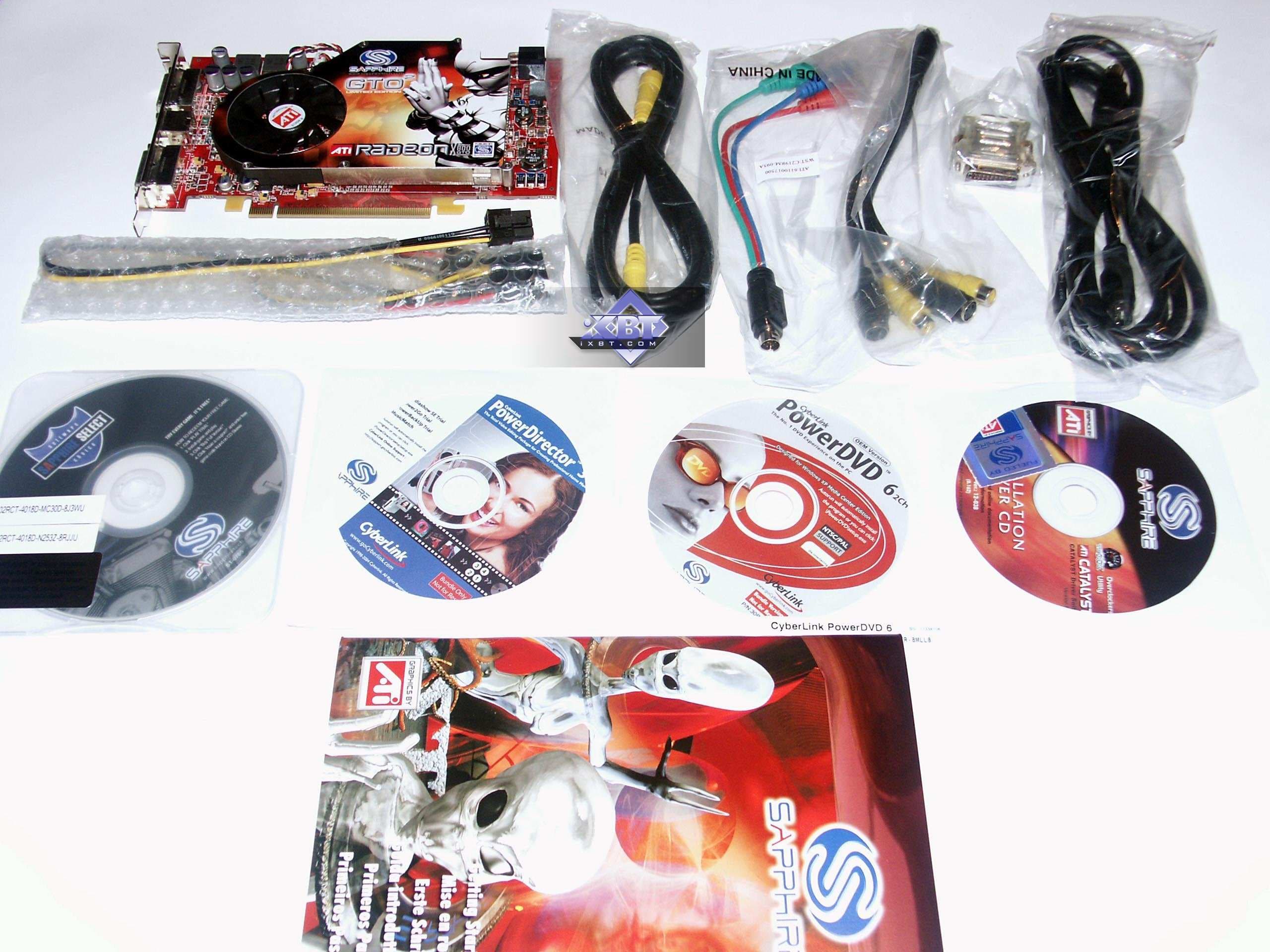

Sapphire RADEON X800GTO2 PCI-E 256MB
Аналогичный комплект, но кабель для внешнего питания иной (6-pin) и переходник SVideo-to-RCA заменен на разветвитель VIVO.

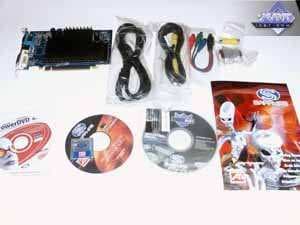

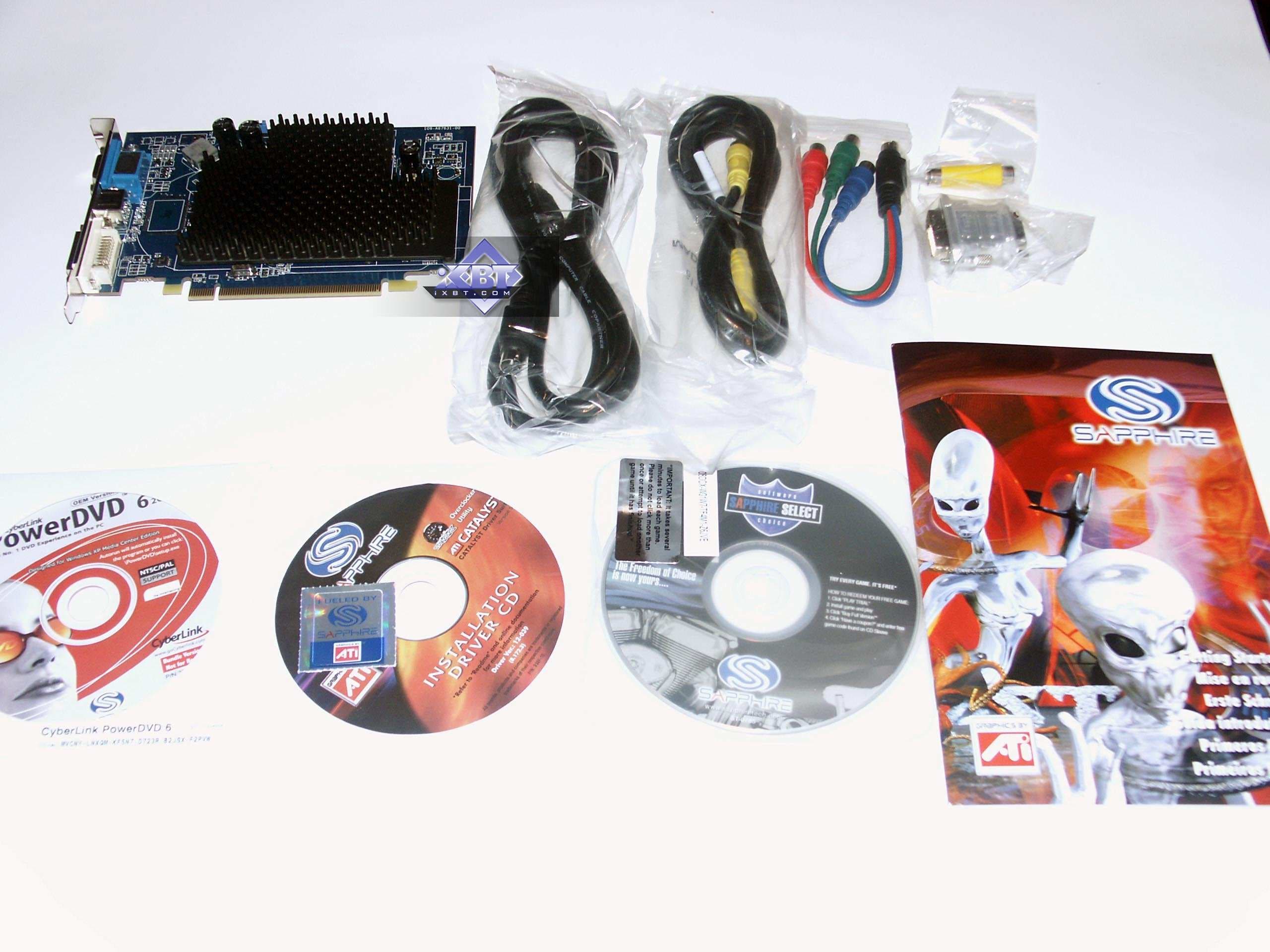

Sapphire RADEON X1300 PCI-E 256MB
Руководство пользователя, CD с драйверами, PowerDVD, DVD-диск с набором современных игр Brothers in Arms (Road to Hill 30); Prince of Persia (Warrior Within); Richard Burns Rally; Tony Hawk's Underground 2 (какую из них активизировать - решает пользователь); переходники DVI-to-d-Sub и S-Video-to-RCA, TV-кабели, HDTV-адаптер.

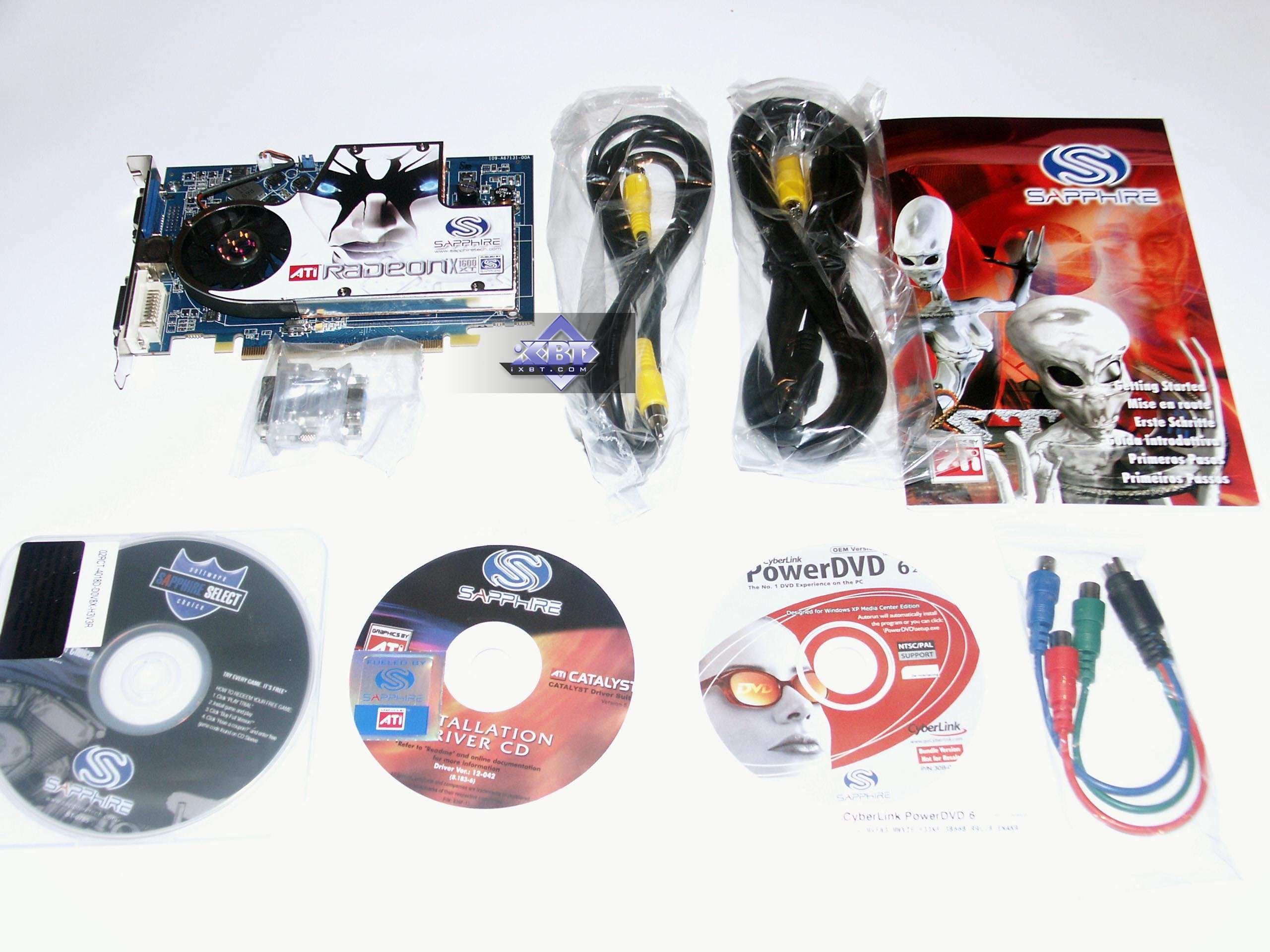

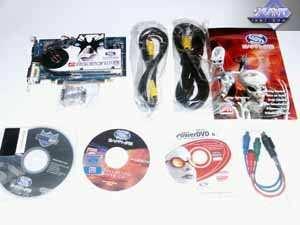

Sapphire RADEON X1600 XT PCI-E 256MB
Аналогичный комплект.

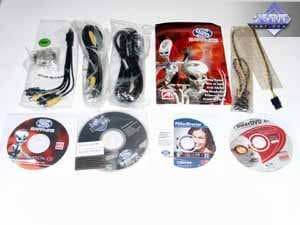

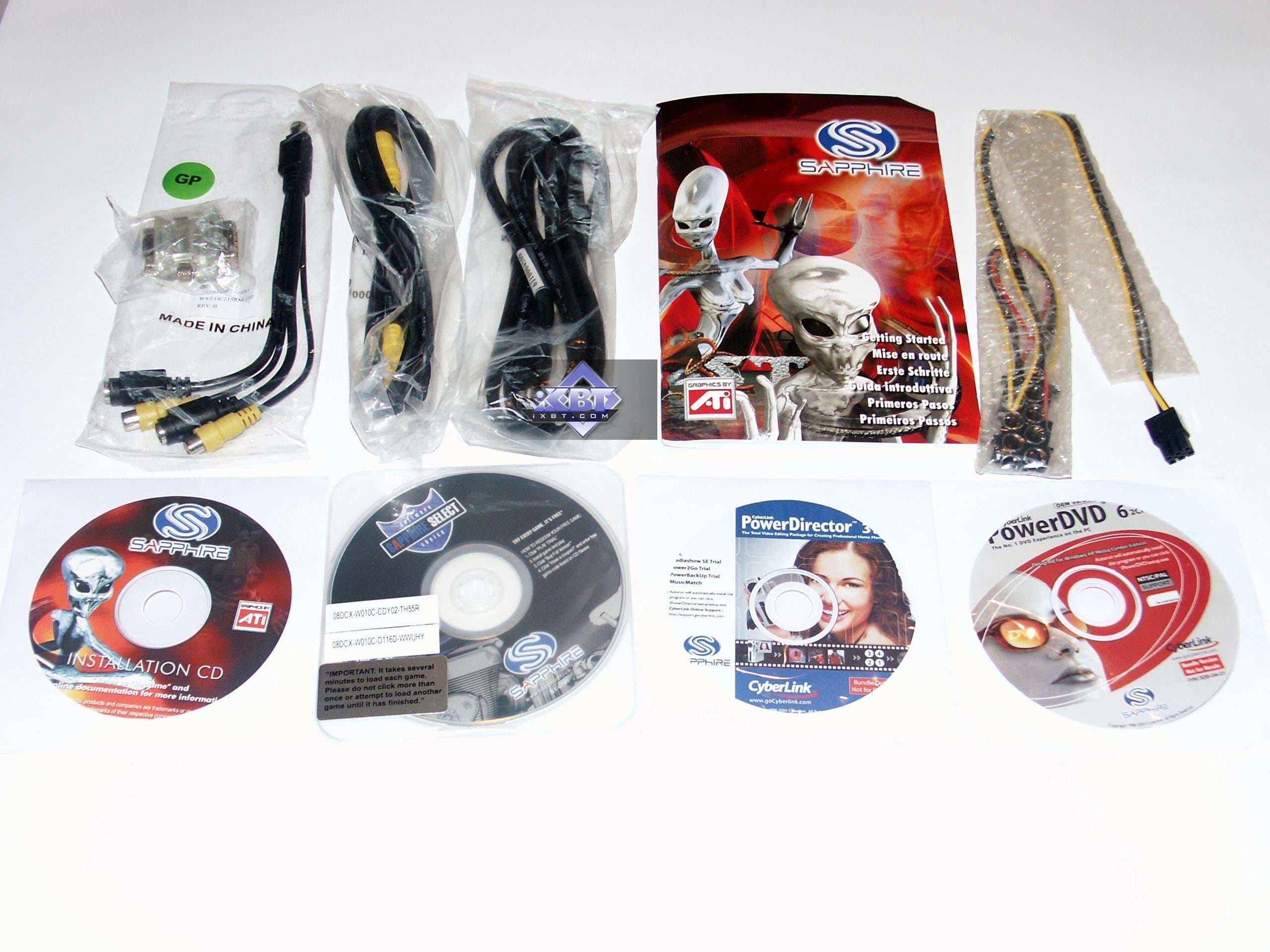

Sapphire RADEON X1800 XL PCI-E 256MB
Такой же комплект, плюс кабель для внешнего питания.

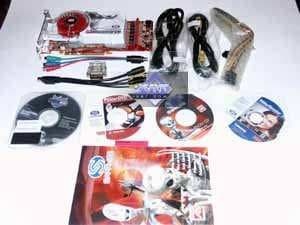

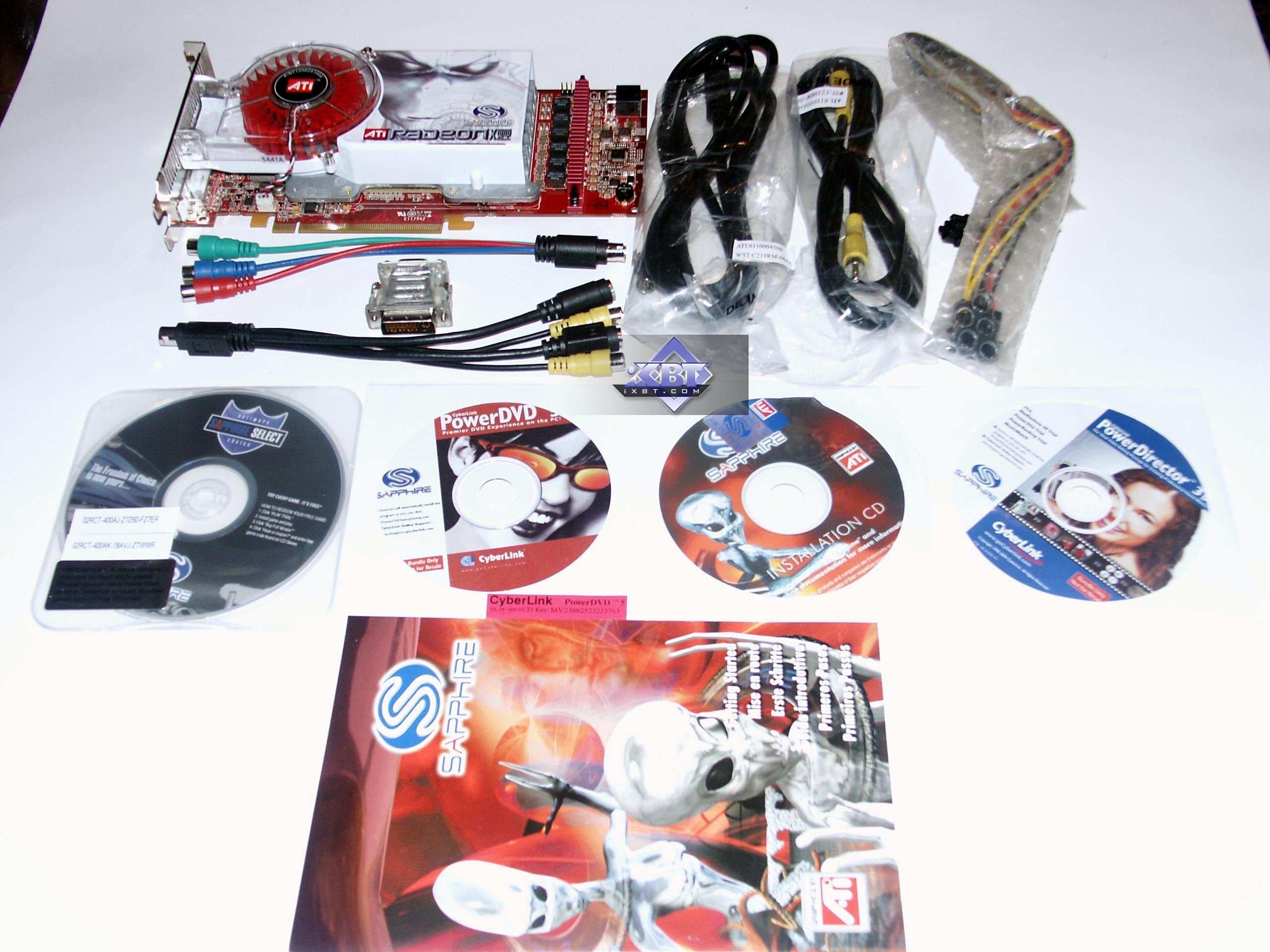

Sapphire RADEON X1800 XT PCI-E 512MB
Аналогично.

Упаковки.

Sapphire RADEON X800GT AGP 256MB
Вот уже больше полутора лет компания изменила дизайн своих упаковок. Ныне это боксы с яркой супер-обложкой, в которую вкладываются картонки, внутри которых в пластиковых отсеках находится содержимое комплекта.
Sapphire RADEON X800GTO AGP 256MB
Для привлекательности упаковок, да и для просто удобства пользователей в боксах сделаны окна, через которые видна видеокарта.
Sapphire RADEON X800GTO2 PCI-E 256MB
Дизайн глянцевого супера уже больше года сопровождают какие-то инопланетные существа. Сейчас хоть они стали более изящного вида, а ранее были похожи на умирающих от изнеможения геймеров, которые неделю не вставали из-за компьютера.
Sapphire RADEON X1300 PCI-E 256MB
Инопланетянин на этой коробке с детской радостью держит нашу землю (чтобы это значило?). В общем, фантазиям дизайнеров можно лишь удивляться. Хотя то, что эта карта бюджетная, говорит о том, что вряд ли покупатели увидят такие коробки. Скорее всего X1300 будет продаваться или в ОЕМ, или в легком ретейле.
Sapphire RADEON X1600 XT PCI-E 256MB
Всего лишь перешли к более старшей карте из X1xxx, а физиономия на упаковке стала сильно злой, да и коробка в целом побелела. Чудеса творят дизайнеры. Много раз хотелось спросить - а что они имели в виду, рисуя очередную рожу на коробке. Что видеокарта недружелюбна, и жди от нее гадостей?
Sapphire RADEON X1800 XL PCI-E 256MB
Чем дальше, тем черты становятся более расплывчатыми и похожими на первых инопланетях-мумий, видимо доставленных с Марса трупов местных геймеров. Суровые взоры и тощие фигуры явно предупреждают о том, к чему может привести установка этой карты в ваш компьютер...
Sapphire RADEON X1800 XT PCI-E 512MB
А здесь все то же самое. Видимо фантазии кончились, и для самой мощной на сегодня карты своего дизайна не нашлось. Да и окно в боксе куда-то пропало.

Установка и драйверы

Конфигурации тестовых стендов:

• Компьютер на базе Athlon 64 (939Socket)
  • процессор AMD Athlon 4000+ (2400MHz) (L2=1024K);
  • системная плата ASUS A8N32 SLI Deluxe на чипсете NVIDIA nForce4 SLI X16;
  • оперативная память 2 GB DDR SDRAM 400MHz (CAS (tCL)=2.5; RAS to CAS delay (tRCD)=3; Row Precharge (tRP)=3; tRAS=6);
  • жесткий диск WD Caviar SE WD1600JD 160GB SATA.
• Компьютер на базе Athlon 64 (754Socket):
  • процессор AMD Athlon 64 3700+ (2400MHz) (L2=1024K);
  • системная плата Albatron K8Ultra-U Pro на чипсете ULi M1689;
  • оперативная память 2 GB DDR SDRAM 400MHz (CAS (tCL)=2.5; RAS to CAS delay (tRCD)=3; Row Precharge (tRP)=3; tRAS=6);
  • жесткий диск Seagate Barracuda 7200.7 80GB SATA.
• операционная система Windows XP SP2; DirectX 9.0c;
• мониторы ViewSonic P810 (21") и Mitsubishi Diamond Pro 2070sb (21").
• драйверы (PCI-E-видеокарт) ATI версии CATALYST 5.13; NVIDIA версии 81.98.

VSync отключен.

Что касается разгона, что ситуация следующая:

• Sapphire RADEON X800GT AGP 256MB - 550/1150 МГц;
• Sapphire RADEON X800GTO AGP 256MB - 560/1140 МГц;
• Sapphire RADEON X800GTO2 PCI-E 256MB - 545/1220 МГц (учитывая, что работают все 16 конвейеров, то мы получили результат даже выще, чем у X850 XT PE);
• Sapphire RADEON X1300 PCI-E 256MB - 500/800 МГц (выше невозможно, нагрев уже стал невыносим для карты);
• Sapphire RADEON X1600 XT PCI-E 256MB - 630/1390 МГц;
• Sapphire RADEON X1800 XL PCI-E 256MB - 550/1400 МГц (почему ядро не может работать на частоте вышк 550 МГц, я уже ранее объяснял);
• Sapphire RADEON X1800 XT PCI-E 512MB - 700/1650 МГц.

Последний вариант стал возможен благодаря прошивке новой версии BIOS в карту, где повышено напряжение на ядре, и потому 700 МГц не вызвали никаких перегревов и аномальной работы ускорителя. Учитывая, что варианты с 700/1600 МГц пойдут в продажу как X1800 XT PE, именно эту карту и использовали для получения сводных диаграмм.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

• Splinter Cell Chaos of Theory v.1.04 (Ubisoft) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, shaders 3.0 (for NVIDIA cards)/shaders 2.0 (for ATI cards); HDR OFF!


• Half-Life2 (Valve/Sierra) — DirectX 9.0, demo (ixbt01, ixbt02, ixbt03 Тестирование проводилось при максимальном качестве, опция -dxlevel 90, в файле dxsupport.cfg убраны предустановки для видов карт.


• FarCry 1.33 (Crytek/UbiSoft), DirectX 9.0, мультитекстурирование, 3 demo из уровней Research, Pier, Regulator (запуск игры с опцией -DEVMODE), настройки тестирования все Very High.


• DOOM III (id Software/Activision) — OpenGL, мультитекстурирование, настройки тестирования — High Quality (ANIS8x), demo ixbt1 (33MB!). Имеется пример автоматизации запуска с увеличением скорости и уменьшением числа рывков (прекешинг) d3auto.rar. (НЕ ПУГАТЬСЯ черного экрана после первого меню, так и должно быть! Он будет секунд 5-10, а потом должна пойти демка)


• 3DMark05 1.20 (FutureMark) — DirectX 9.0, мультитекстурирование, настройки тестирования — trilinear,


• The Chronicles Of Riddick: Escape From Butcher Bay 1.10 (Starbreeze/Vivendi) — OpenGL, мультитекстурирование, настройки тестирования — максимальное качество текстур, Shader 2.0, demo 44 и demo ducche.

  Выражаю благодарность Ринату Досаеву (AKA 4uckall) и Алексею Островскому (AKA Дучче) за написание демо к данной игре, а также большое спасибо Алексею Берилло AKA Somebody Else за помощь



• F.E.A.R. v.1.01 (Multiplayer) (Monolith/Sierra) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, Soft shadows выключены.


• Call Of Duty 2 DEMO (Ubisoft) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, shaders 2.0, тестирование с помощью Benchemall, demo и скрипт для запуска, в readme есть инструкция





Сводные диаграммы производительности видеокарт PCI-Express

• 1. Far Cry, Research
  • PCI-E-видеокарты
    • Разрешение 1024x768 (PCI-E-видеокарты)
    • Разрешение 1280x1024 (PCI-E-видеокарты)
    • Разрешение 1600x1200 (PCI-E-видеокарты)
  • PCI-E-видеокарты, AntiAliasing+Anisotropy
    • Разрешение 1024x768, AA+AF (PCI-E-видеокарты)
    • Разрешение 1280x1024, AA+AF (PCI-E-видеокарты)
    • Разрешение 1600x1200, AA+AF (PCI-E-видеокарты)



• 2. Splinter Cell Chaos Theory
  • PCI-E-видеокарты
    • Разрешение 1024x768 (PCI-E-видеокарты)
    • Разрешение 1280x1024 (PCI-E-видеокарты)
    • Разрешение 1600x1200 (PCI-E-видеокарты)
  • PCI-E-видеокарты, AntiAliasing+Anisotropy
    • Разрешение 1024x768, AA+AF (PCI-E-видеокарты)
    • Разрешение 1280x1024, AA+AF (PCI-E-видеокарты)
    • Разрешение 1600x1200, AA+AF (PCI-E-видеокарты)



• 3. Half Life2, ixbt01
  • PCI-E-видеокарты
    • Разрешение 1024x768 (PCI-E-видеокарты)
    • Разрешение 1280x1024 (PCI-E-видеокарты)
    • Разрешение 1600x1200 (PCI-E-видеокарты)
  • PCI-E-видеокарты, AntiAliasing+Anisotropy
    • Разрешение 1024x768, AA+AF (PCI-E-видеокарты)
    • Разрешение 1280x1024, AA+AF (PCI-E-видеокарты)
    • Разрешение 1600x1200, AA+AF (PCI-E-видеокарты)



• 4. DOOM III
  • PCI-E-видеокарты
    • Разрешение 1024x768 (PCI-E-видеокарты)
    • Разрешение 1280x1024 (PCI-E-видеокарты)
    • Разрешение 1600x1200 (PCI-E-видеокарты)
  • PCI-E-видеокарты, AntiAliasing+Anisotropy
    • Разрешение 1024x768, AA+AF (PCI-E-видеокарты)
    • Разрешение 1280x1024, AA+AF (PCI-E-видеокарты)
    • Разрешение 1600x1200, AA+AF (PCI-E-видеокарты)



• 5. 3DMark05 MARKS
  • PCI-E-видеокарты
    • Разрешение 1024x768 (PCI-E-видеокарты)
    • Разрешение 1280x1024 (PCI-E-видеокарты)
    • Разрешение 1600x1200 (PCI-E-видеокарты)
  • PCI-E-видеокарты, AntiAliasing+Anisotropy
    • Разрешение 1024x768, AA+AF (PCI-E-видеокарты)
    • Разрешение 1280x1024, AA+AF (PCI-E-видеокарты)
    • Разрешение 1600x1200, AA+AF (PCI-E-видеокарты)



• 6. Chronicles of Riddick, demo 44
  • PCI-E-видеокарты
    • Разрешение 1024x768 (PCI-E-видеокарты)
    • Разрешение 1280x1024 (PCI-E-видеокарты)
    • Разрешение 1600x1200 (PCI-E-видеокарты)
  • PCI-E-видеокарты, AntiAliasing+Anisotropy
    • Разрешение 1024x768, AA+AF (PCI-E-видеокарты)
    • Разрешение 1280x1024, AA+AF (PCI-E-видеокарты)
    • Разрешение 1600x1200, AA+AF (PCI-E-видеокарты)



• 7. F.E.A.R.
  • PCI-E-видеокарты
    • Разрешение 1024x768 (PCI-E-видеокарты)
    • Разрешение 1280x1024 (PCI-E-видеокарты)
    • Разрешение 1600x1200 (PCI-E-видеокарты)
  • PCI-E-видеокарты, AntiAliasing+Anisotropy
    • Разрешение 1024x768, AA+AF (PCI-E-видеокарты)
    • Разрешение 1280x1024, AA+AF (PCI-E-видеокарты)
    • Разрешение 1600x1200, AA+AF (PCI-E-видеокарты)



• 8. Call Of Duty 2 DEMO
  • PCI-E-видеокарты
    • Разрешение 1024x768 (PCI-E-видеокарты)
    • Разрешение 1280x1024 (PCI-E-видеокарты)
    • Разрешение 1600x1200 (PCI-E-видеокарты)
  • PCI-E-видеокарты, AntiAliasing+Anisotropy
    • Разрешение 1024x768, AA+AF (PCI-E-видеокарты)
    • Разрешение 1280x1024, AA+AF (PCI-E-видеокарты)
    • Разрешение 1600x1200, AA+AF (PCI-E-видеокарты)




Сводные диаграммы производительности видеокарт AGP

• 1. Far Cry, Research
  • AGP-видеокарты
    • Разрешение 1024x768 (AGP-видеокарты)
    • Разрешение 1280x1024 (AGP-видеокарты)
    • Разрешение 1600x1200 (AGP-видеокарты)
  • AGP-видеокарты, AntiAliasing+Anisotropy
    • Разрешение 1024x768, AA+AF (AGP-видеокарты)
    • Разрешение 1280x1024, AA+AF (AGP-видеокарты)
    • Разрешение 1600x1200, AA+AF (AGP-видеокарты)



• 2. Splinter Cell Chaos Theory
  • AGP-видеокарты
    • Разрешение 1024x768 (AGP-видеокарты)
    • Разрешение 1280x1024 (AGP-видеокарты)
    • Разрешение 1600x1200 (AGP-видеокарты)
  • AGP-видеокарты, AntiAliasing+Anisotropy
    • Разрешение 1024x768, AA+AF (AGP-видеокарты)
    • Разрешение 1280x1024, AA+AF (AGP-видеокарты)
    • Разрешение 1600x1200, AA+AF (AGP-видеокарты)



• 3. Half Life2, ixbt01
  • AGP-видеокарты
    • Разрешение 1024x768 (AGP-видеокарты)
    • Разрешение 1280x1024 (AGP-видеокарты)
    • Разрешение 1600x1200 (AGP-видеокарты)
  • AGP-видеокарты, AntiAliasing+Anisotropy
    • Разрешение 1024x768, AA+AF (AGP-видеокарты)
    • Разрешение 1280x1024, AA+AF (AGP-видеокарты)
    • Разрешение 1600x1200, AA+AF (AGP-видеокарты)



• 4. DOOM III
  • AGP-видеокарты
    • Разрешение 1024x768 (AGP-видеокарты)
    • Разрешение 1280x1024 (AGP-видеокарты)
    • Разрешение 1600x1200 (AGP-видеокарты)
  • AGP-видеокарты, AntiAliasing+Anisotropy
    • Разрешение 1024x768, AA+AF (AGP-видеокарты)
    • Разрешение 1280x1024, AA+AF (AGP-видеокарты)
    • Разрешение 1600x1200, AA+AF (AGP-видеокарты)



• 5. 3DMark05 MARKS
  • AGP-видеокарты
    • Разрешение 1024x768 (AGP-видеокарты)
    • Разрешение 1280x1024 (AGP-видеокарты)
    • Разрешение 1600x1200 (AGP-видеокарты)
  • AGP-видеокарты, AntiAliasing+Anisotropy
    • Разрешение 1024x768, AA+AF (AGP-видеокарты)
    • Разрешение 1280x1024, AA+AF (AGP-видеокарты)
    • Разрешение 1600x1200, AA+AF (AGP-видеокарты)



• 6. Chronicles of Riddick, demo 44
  • AGP-видеокарты
    • Разрешение 1024x768 (AGP-видеокарты)
    • Разрешение 1280x1024 (AGP-видеокарты)
    • Разрешение 1600x1200 (AGP-видеокарты)
  • AGP-видеокарты, AntiAliasing+Anisotropy
    • Разрешение 1024x768, AA+AF (AGP-видеокарты)
    • Разрешение 1280x1024, AA+AF (AGP-видеокарты)
    • Разрешение 1600x1200, AA+AF (AGP-видеокарты)



• 7. F.E.A.R.
  • AGP-видеокарты
    • Разрешение 1024x768 (AGP-видеокарты)
    • Разрешение 1280x1024 (AGP-видеокарты)
    • Разрешение 1600x1200 (AGP-видеокарты)
  • AGP-видеокарты, AntiAliasing+Anisotropy
    • Разрешение 1024x768, AA+AF (AGP-видеокарты)
    • Разрешение 1280x1024, AA+AF (AGP-видеокарты)
    • Разрешение 1600x1200, AA+AF (AGP-видеокарты)



• 8. Call Of Duty 2 DEMO
  • AGP-видеокарты
    • Разрешение 1024x768 (AGP-видеокарты)
    • Разрешение 1280x1024 (AGP-видеокарты)
    • Разрешение 1600x1200 (AGP-видеокарты)
  • AGP-видеокарты, AntiAliasing+Anisotropy
    • Разрешение 1024x768, AA+AF (AGP-видеокарты)
    • Разрешение 1280x1024, AA+AF (AGP-видеокарты)
    • Разрешение 1600x1200, AA+AF (AGP-видеокарты)




Выводы

Итак:

1. Sapphire RADEON X800GT AGP 256MB - очень интересный за свою цену (примерно 140-150 долларов США на начало 2006 года) продукт для уже уходящий в историю платформы AGP (однако видеокарты с этим интерфейсом еще сильно востребованы). К сожалению, разблокирование конвейеров невозможно, поэтому любителям оверклокинга придется довольствоваться изменением частот. Качество исполнения карты на высоте, нареканий нет.


2. Sapphire RADEON X800GTO AGP 256MB - аналогичный продукт, но с большим числом конвейеров, правда частоты занижены. Однако, ведь известно, что ядро - R480, а поэтому сам Бог велел поднимать частоты вплоть до 500 МГц по ядру и даже выше. Очень востребованный оверклокерами ускоритель. Разблокирование конвейеров иногда возможно, но в большинстве случаев нет.


3. Sapphire RADEON X800GTO2 PCI-E 256MB - карта с теми же характеристиками, что и предыдущий продукт, однако, вместо ожидаемых 12-ти, мы увидели 16 конвейеров на GPU. То есть перед нами тот же X800 XL, но с ядром, способным легко работать на 520 и выше МГц. Поэтому легко из такой карты сделать X850 XT PE. Но все же напомню, что вообще-то GTO2 - это то же самое, что GTO, но ядро аппаратно не заблокировано. То есть оверклокер может прошить BIOS со всеми включенными конвейерами и получить искомое. Я не могу обещать, что все подобные карты будут идти в продажу уже с разблокированными 16-ю конвейерами.


4. Sapphire RADEON X1300 PCI-E 256MB - самая младшая карта из нового семейства X1xxx. Показала себя очень достойно, обошла многих конкурентов по своей цене в 70-90 долларов США (на начало года). Качество исполнения на высоте, однако есть проблема с нагревом. Гонясь за тишиной, разработчики как-то забыли, что видеокарта стоит внутри системного блока, и даже если она сама способна работать в жаре, то рядои находящиеся комплектующие могут и перегреться.


5. Sapphire RADEON X1600 XT PCI-E 256MB - а это ускоритель из среднего звена, он является высшим представителем класса ускорителей нового поколения ценой до 200 долларов. Совсем недавно мы о нем писали, как о неоднозначном продукте, поскольку его цена в 249 долларов, 12 конвейеров и всего лишь 4 текстурных процессора в сочетании со 128 битной шиной явно не вязались. Но работа над ошибками была проведена, и теперь такие карты имеют стоимость в 170 долларов (на начало года), и очень успешно соперничают с GeForce 6600GT/6800. Вышедший противоборствовать этим картам GeForce 6800GS сразу оказался сильно дороже, и потому уже позиционирование было изменено. Поэтому на сегодня X1600 XT самый удачный продукт в своем классе.


6. Sapphire RADEON X1800 XL PCI-E 256MB - видеокарта Hi-End класса, но младшего уровня (внутри класса), после улучшений производительности и снижения цены до уровня конкурента в лице GeForce 7800GT, стала очень привлекательной на сегодня. Единственный минус - шумность кулера (reference), однако это поправимо через RivaTuner.


7. Sapphire RADEON X1800 XT PCI-E 512MB - на сегодня самый высший и топовый продукт от ATI. Уже стали появляться и разогнанные варианты (700/1600 МГц), но их так мало, что ими можно пренебречь. К тому же, выход R580 не за горами. Постепенное снижение цен на такие карты увеличивает востребованность, к тому же, более сильный продукт в лице GeForce 7800 GTX 512MB в продаже попадается гораздо реже (да и цена на него в нашей рознице аж на 200-250 долларов выше). У X1800 XT есть явное преимущество - хорошая система охлаждения, которая выносит горячий воздух за пределы системного блока. К тому же, кулер в процессе работы тихий и регулируется опять же через RivaTuner.





Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.

1. Sapphire RADEON X800GT AGP 256MB - Н/Д(0)


2. Sapphire RADEON X800GTO AGP 256MB - Н/Д(0)


3. Sapphire RADEON X800GTO2 PCI-E 256MB - Н/Д(0)


4. Sapphire RADEON X1300 PCI-E 256MB - $58(60)


5. Sapphire RADEON X1600 XT PCI-E 256MB - Н/Д(2)


6. Sapphire RADEON X1800 XL PCI-E 256MB - Н/Д(0)


7. Sapphire RADEON X1800 XT PCI-E 512MB - Н/Д(0)





Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU ATI RADEON X800 (R420)/X850 (R480)/X700 (RV410) и NVIDIA GeForce 6800 (NV40/45)/6600 (NV43)

Память для тестовых стендов предоставлена компанией
