Системная плата ASUS A8N-SLI-Deluxe

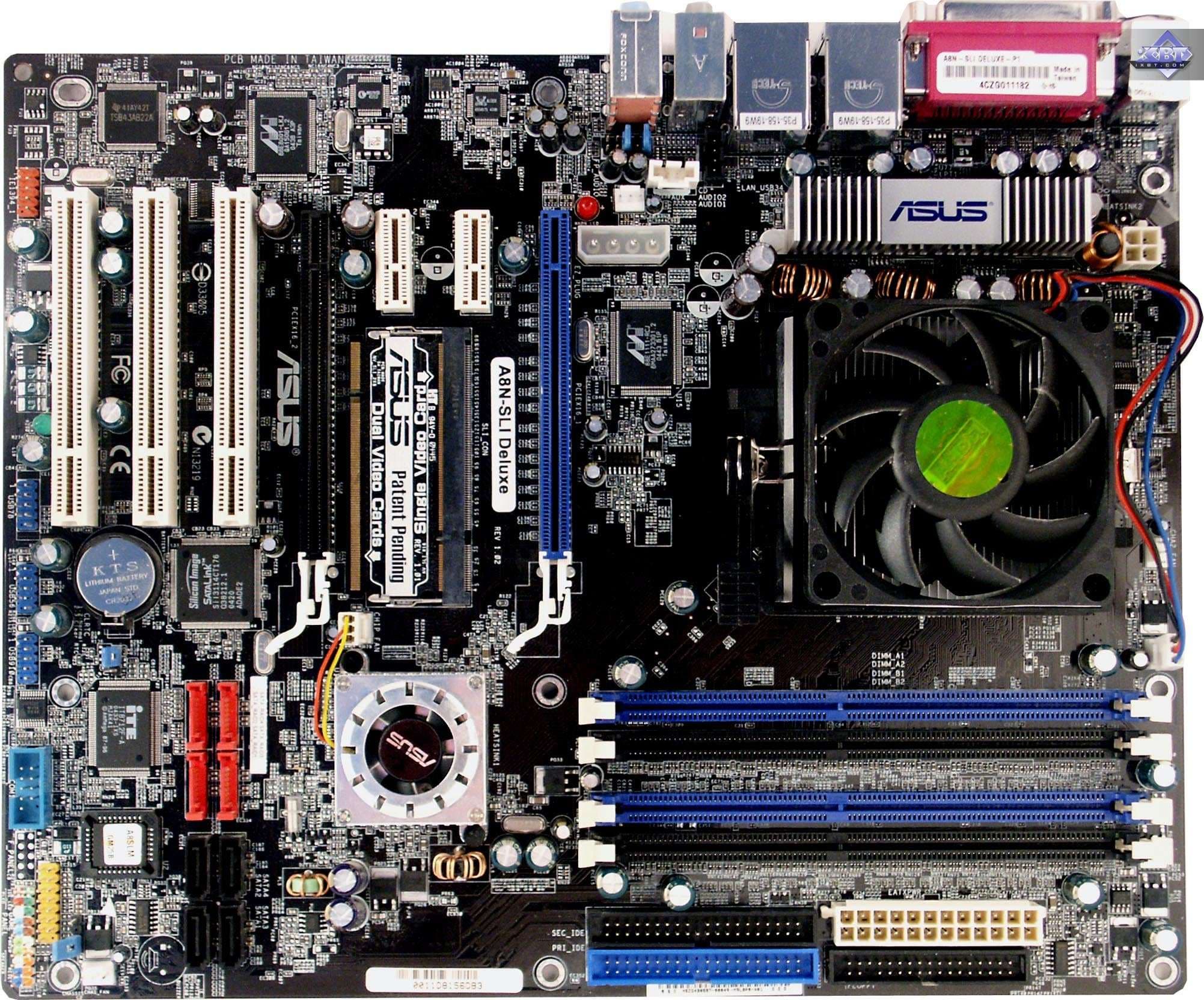

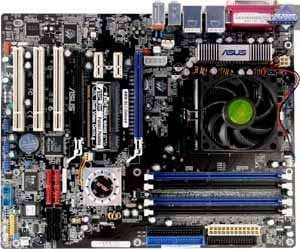

В отличие от платы на этом же чипсете от Gigabyte, здесь мы видим, что неудобство по расположению SATA-гнезд прямо напротив PCI-E x16 слотов отсутствуют, что дает возможность использовать длинную видеокарту, и все SATA-порты будут доступны. Да и кулер на системном чипсете установлен между разъемами PCI-E x16, что не будет мешать опять же длинным видеокартам.

В четырехканальном импульсном стабилизаторе напряжения питания процессора применено порядка 15 конденсаторов.

На плате разведен и распаян разъем COM-порта (он единственный вообще!). Размер платы — 305х245 мм (« широкий» ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8712F-A. Контролируются: напряжения процессора, памяти, +3,3 и +12 В; частота вращения 2 вентиляторов; температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Итак:

Системная плата A8N-SLI-Deluxe:

Базируется на наборе логики от NVIDIA — nForce4 SLI.

  • Процессор
    • Socket939 для процессоров AMD Athlon64/ 64 FX
  • Чипсет
    • NVIDIA nForce4 SLI MCPs(media and communication processors)
    • Super I/O: ITE IT8712 чип
  • Встроенная периферия
    • Silicon Image sil3114 контроллер
    • T.I. IEEE1394a контроллер
    • Marvell 8053 Gigabit Ethernet контроллер
    • Сетевой чип CICADA8201 Gigabit LAN PHY
    • Звуковой кодек Realtek ALC850 Audio AC'97
  • Память
    • Тип: DDR400/ 333/ 266 -184pin
    • Общий объем до 4Гб DDR памяти в 4 DIMM слотах
  • Разъемы ввода/вывода
    • 8 Serial ATA разъема(4 × Serial ATA 3.0Gb/s)
    • 2 UDMA ATA 133/100/66 Bus Master IDE порта
    • 1 FDD порт
    • 3 USB 2.0/1.1 разъема (поддерживает до 6 портов)
    • 2 IEEE 1394a разъема (поддерживает до 3 портов)
    • 3 разъема для вентиляторов
    • CD/AUX in
    • 1 Игровой/Миди порт
  • Слоты расширения
    • 2 × PCI-Express x16 слота, поддерживающие две PCI-Express графические карты с SLI режимом
    • 2 × PCI-Express x1 слота
    • 3 × PCI слота (PCI 2.3 совместимы)
  • PS/2 клавиатура / мышь

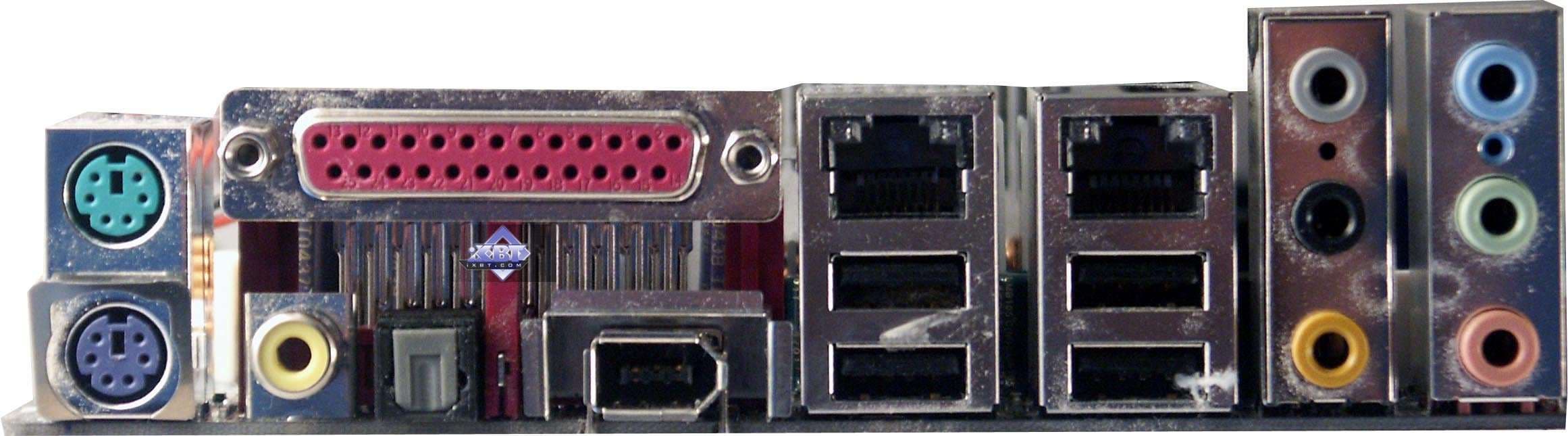

  • 2 RJ45 порта
  • 4 USB 2.0/1.1 порта
  • 1 LPT порт
  • Аудио разъемы (цифровые)
  • Аудио разъемы (линейный вход, линейный выход, микрофон)

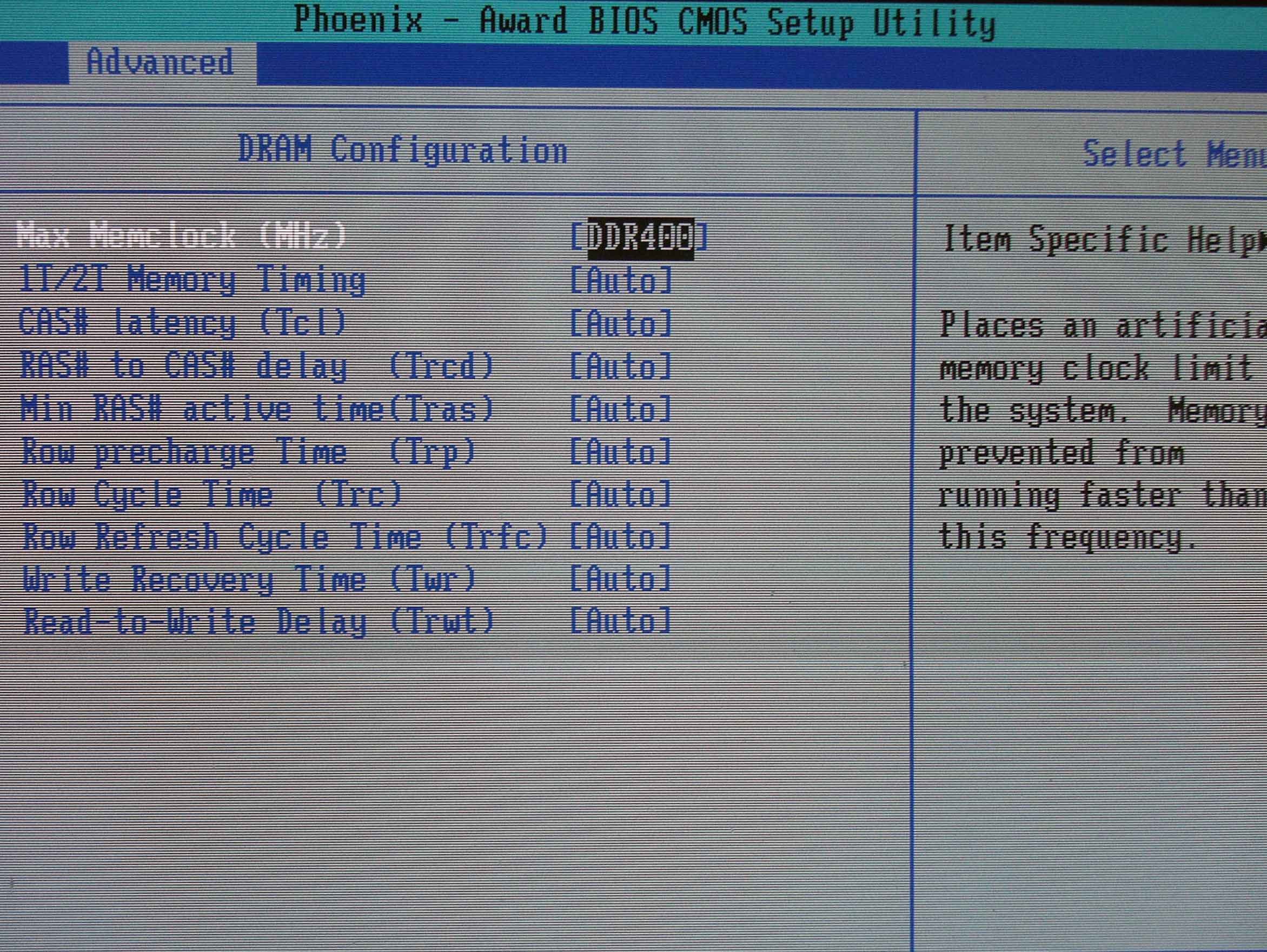

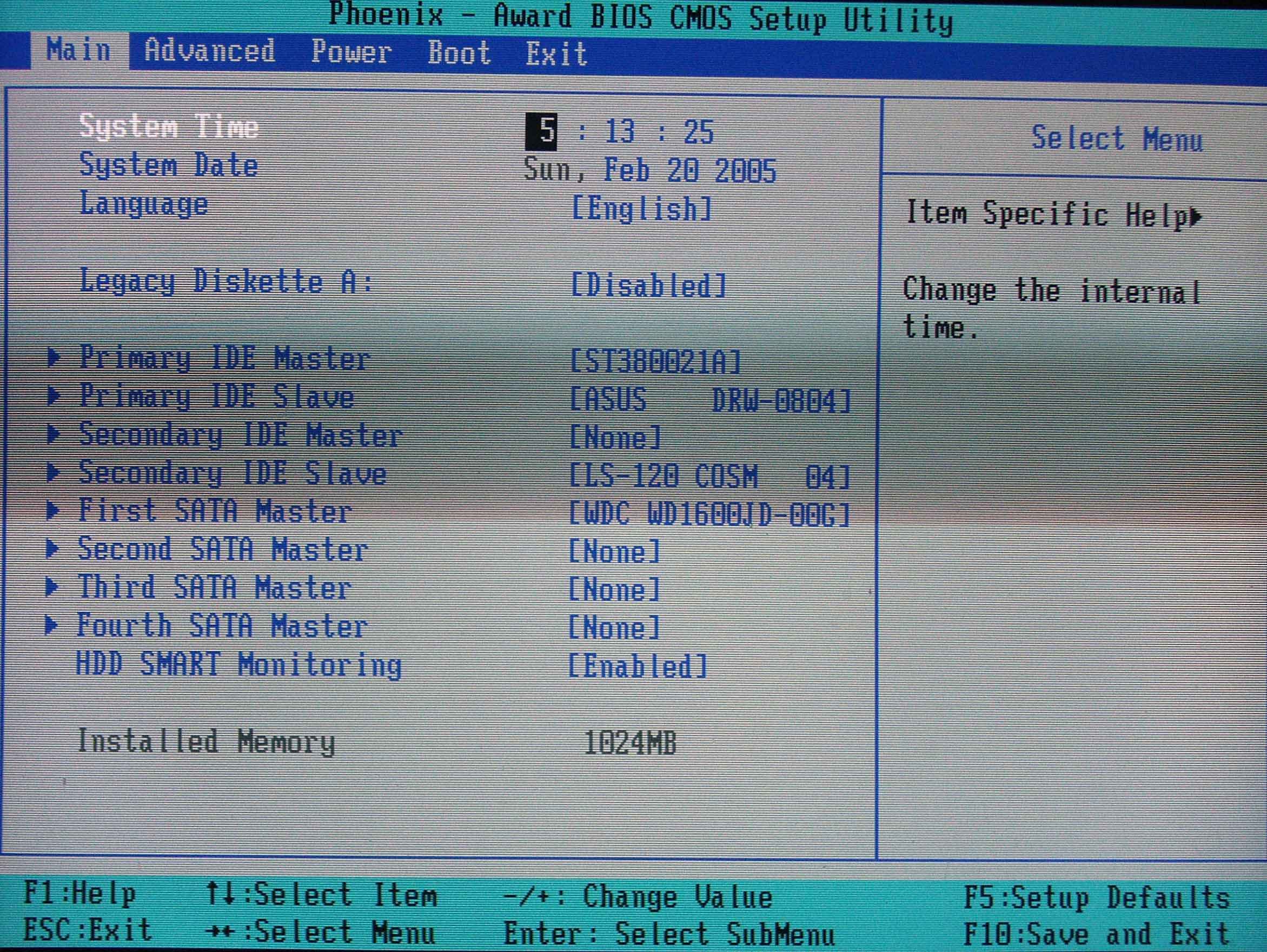

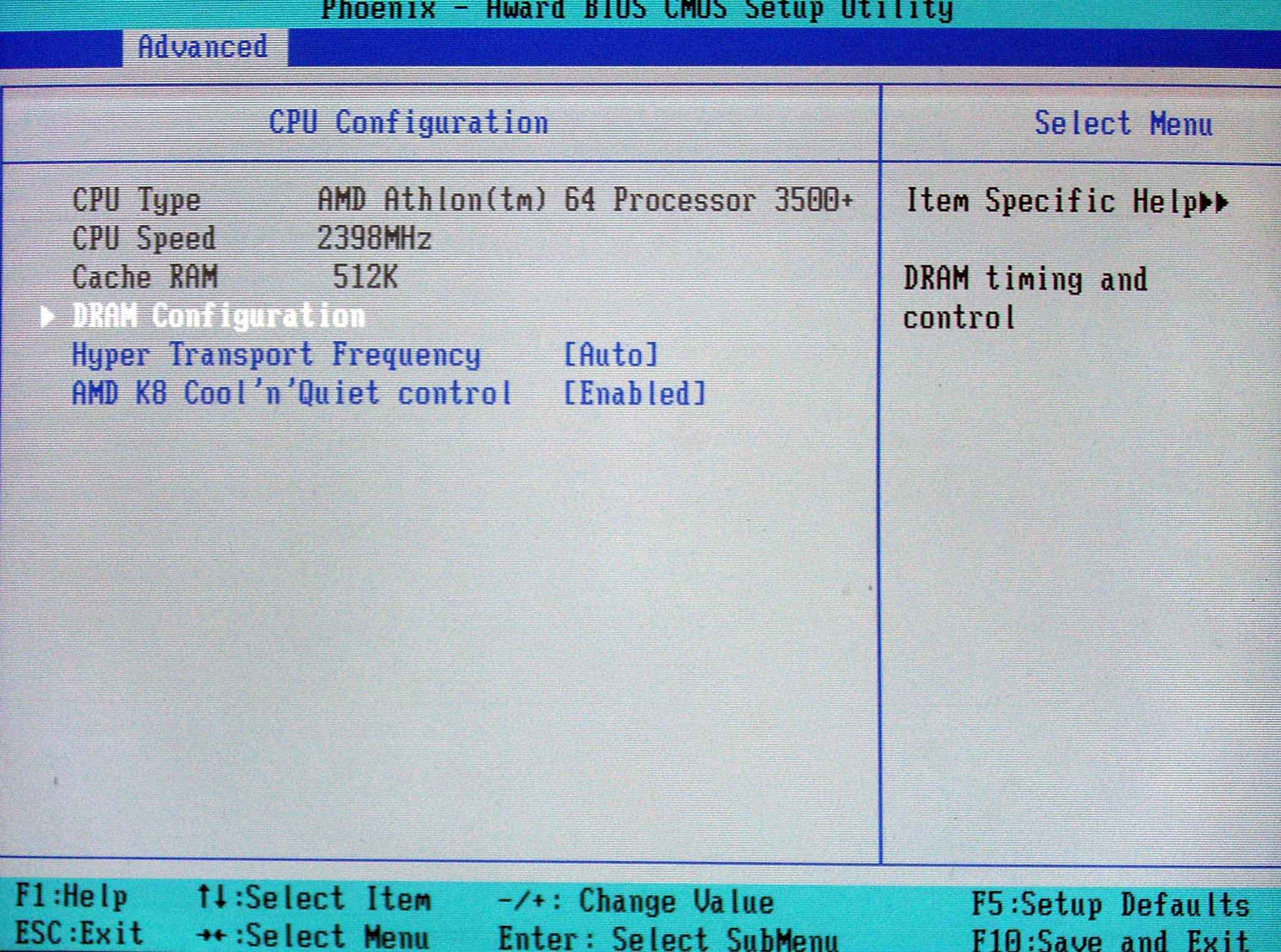

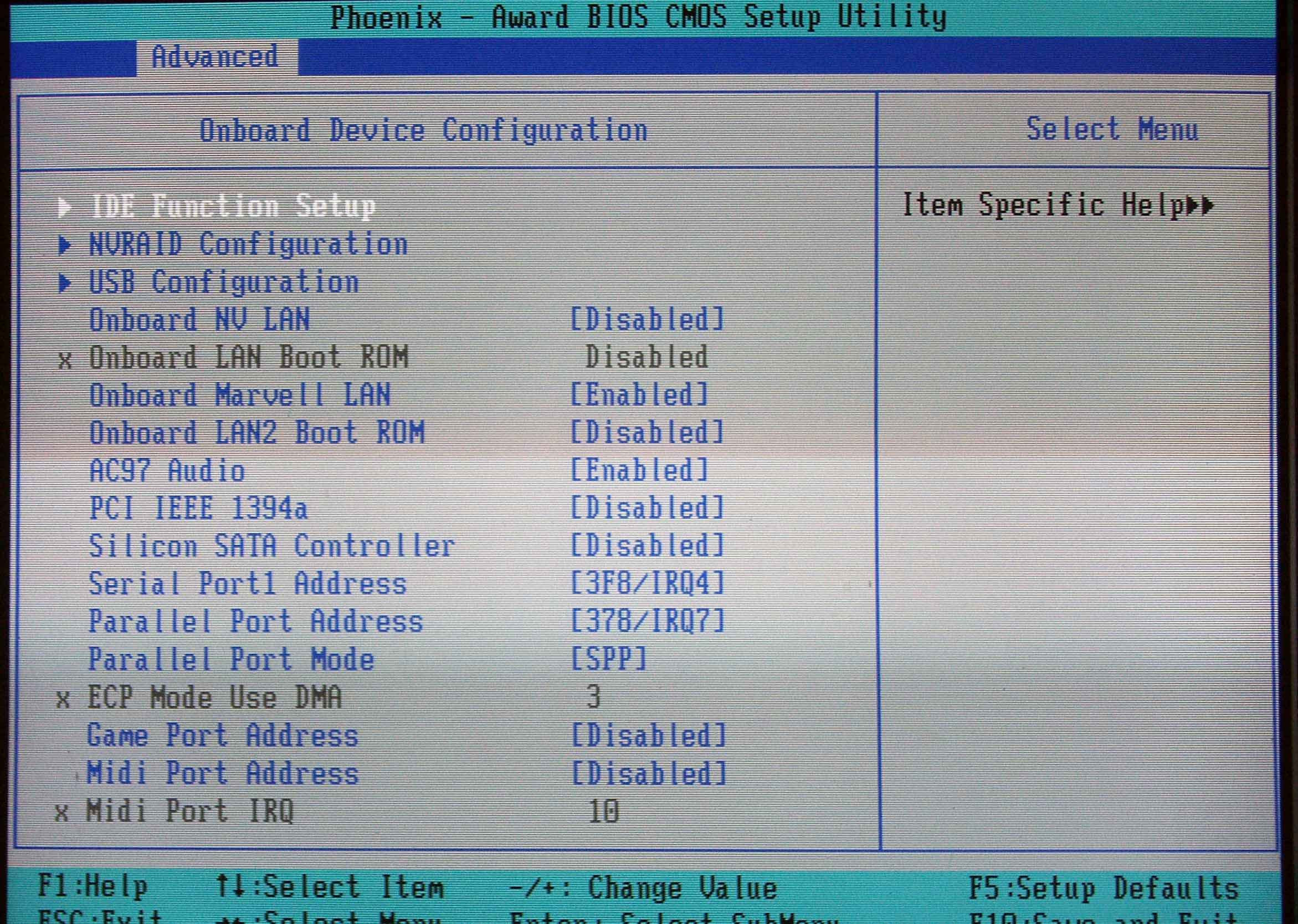

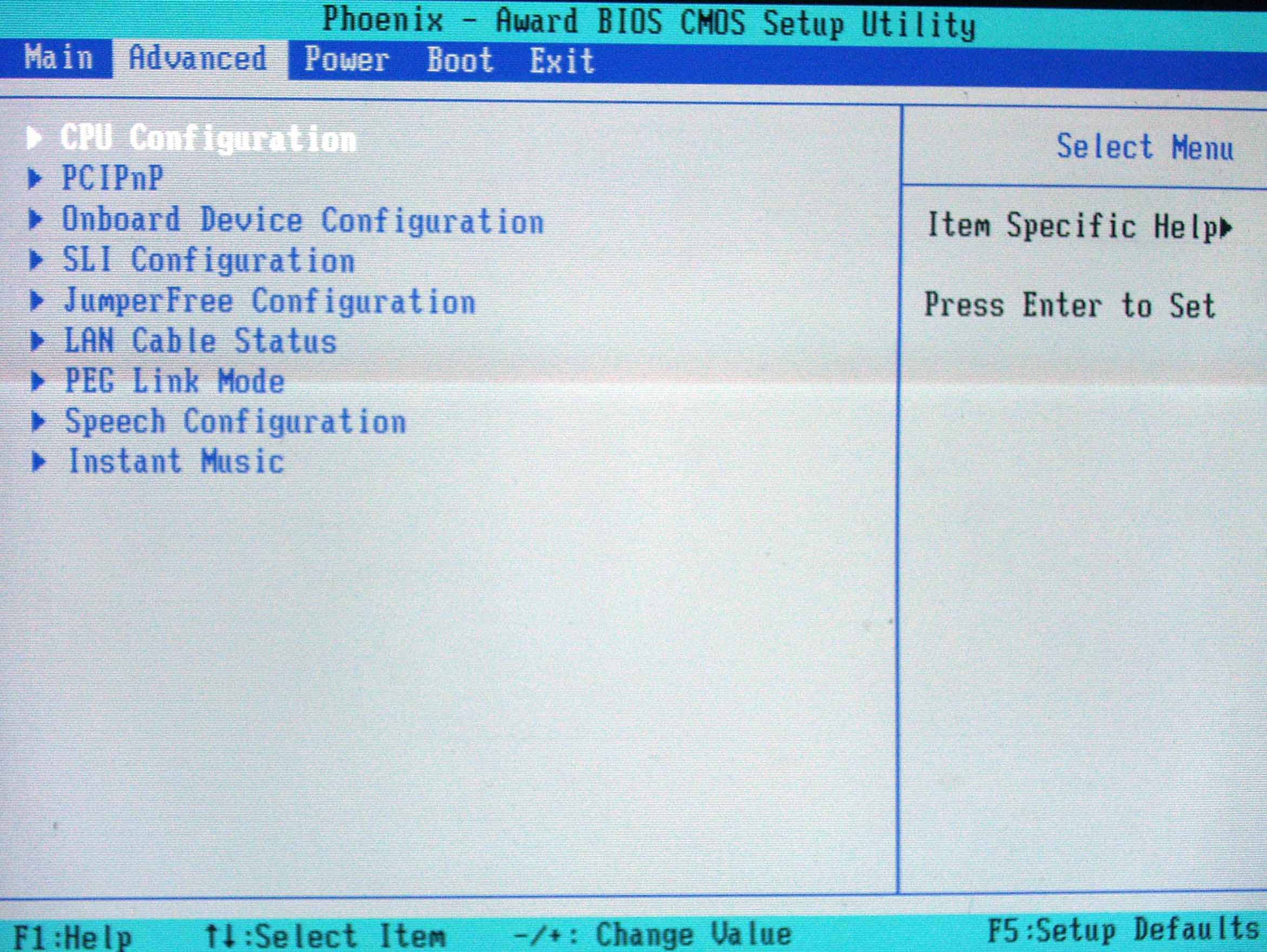

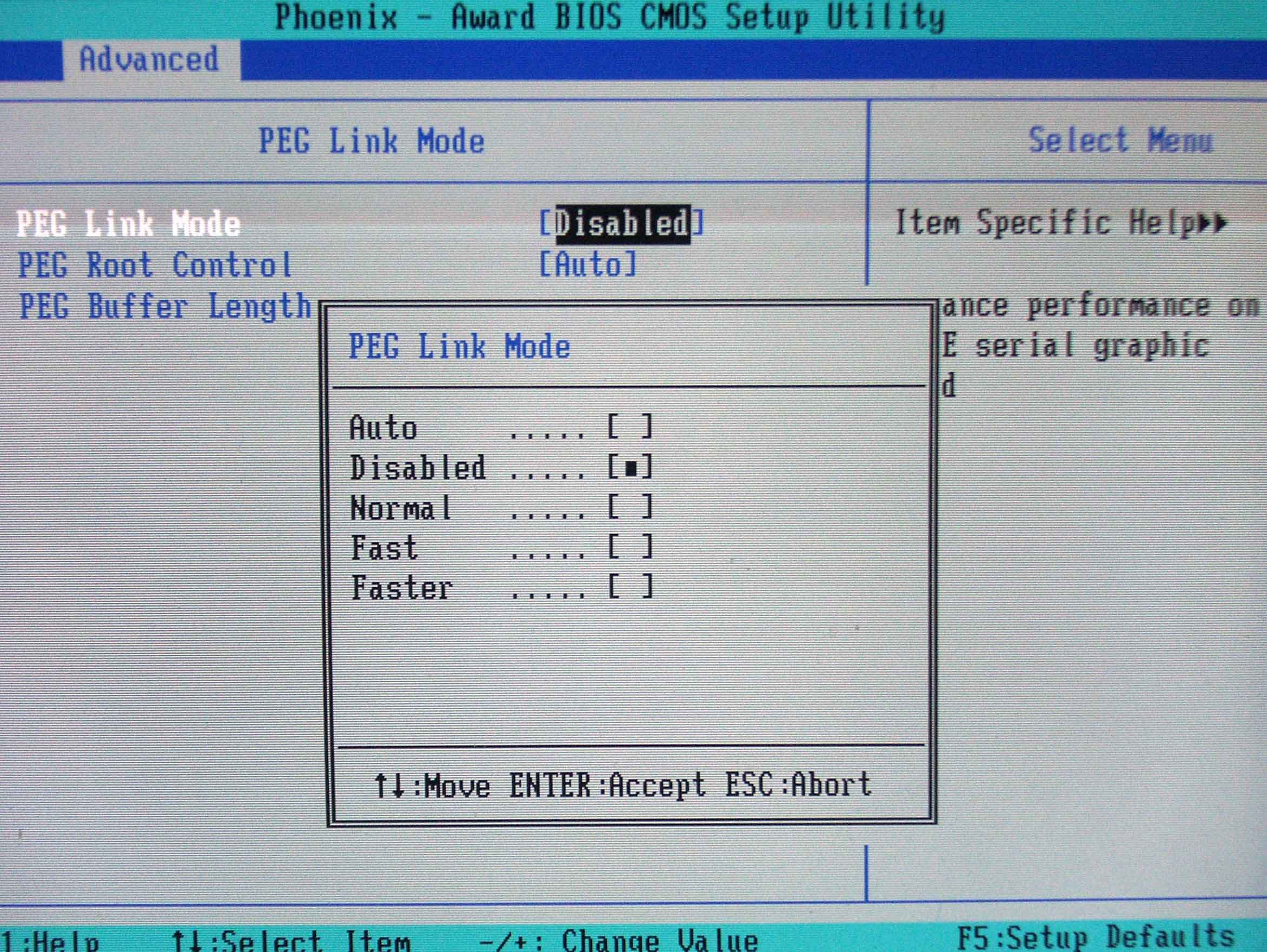

BIOS в 4-х мегабитной перезаписываемой ПЗУ, имеются следующие регулировки:

  • настроек процессора, AGP и DIMM

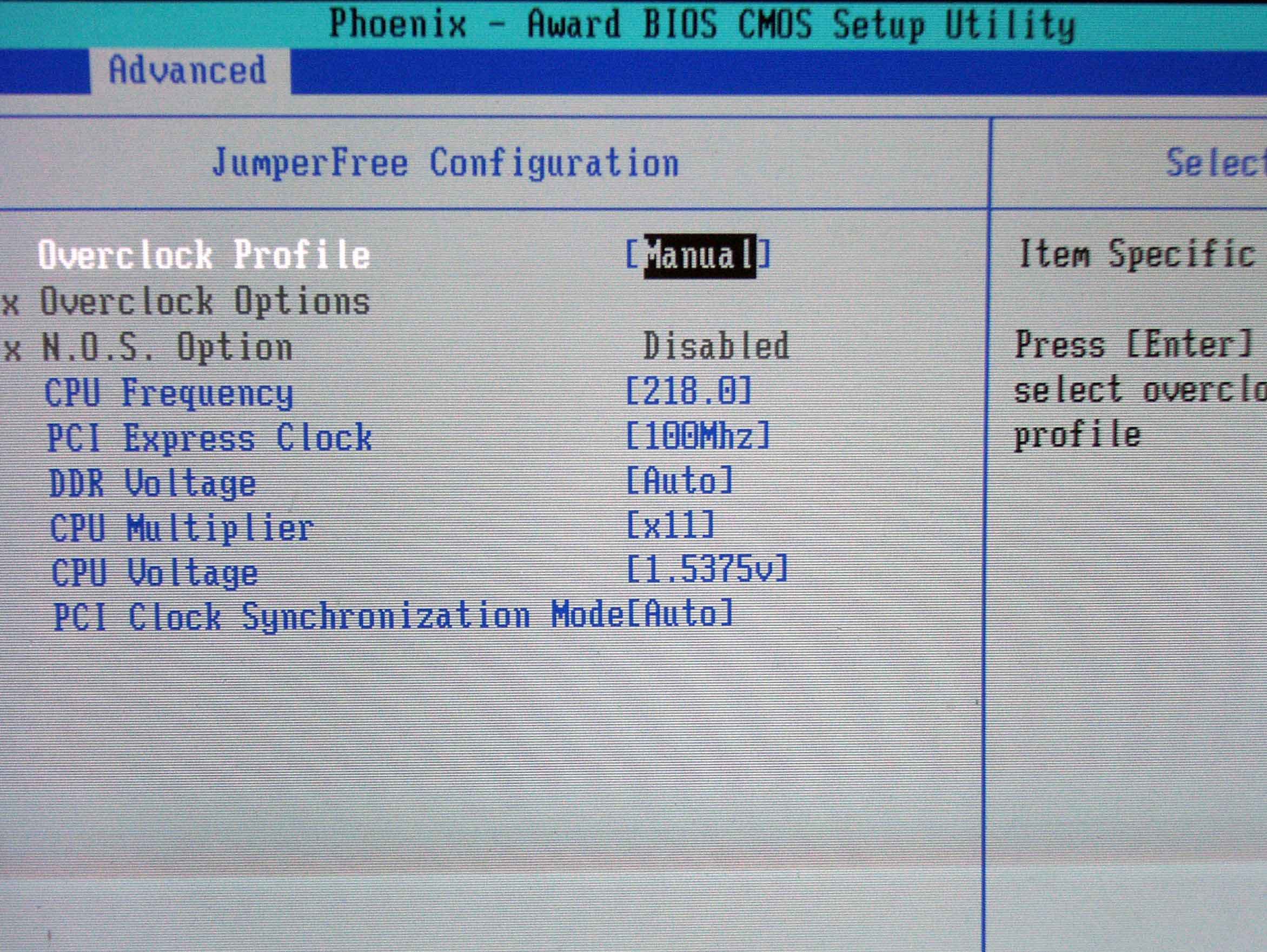

  • частоты, множителя и напряжения питания ядра процессора
  • частоты и напряжения питания PCI-Expess x16
  • частоты и напряжения питания DIMM








Рассказывать о самом чипсете я не стану, читатели смогут о нем прочитать в базовом материале по NForce4.

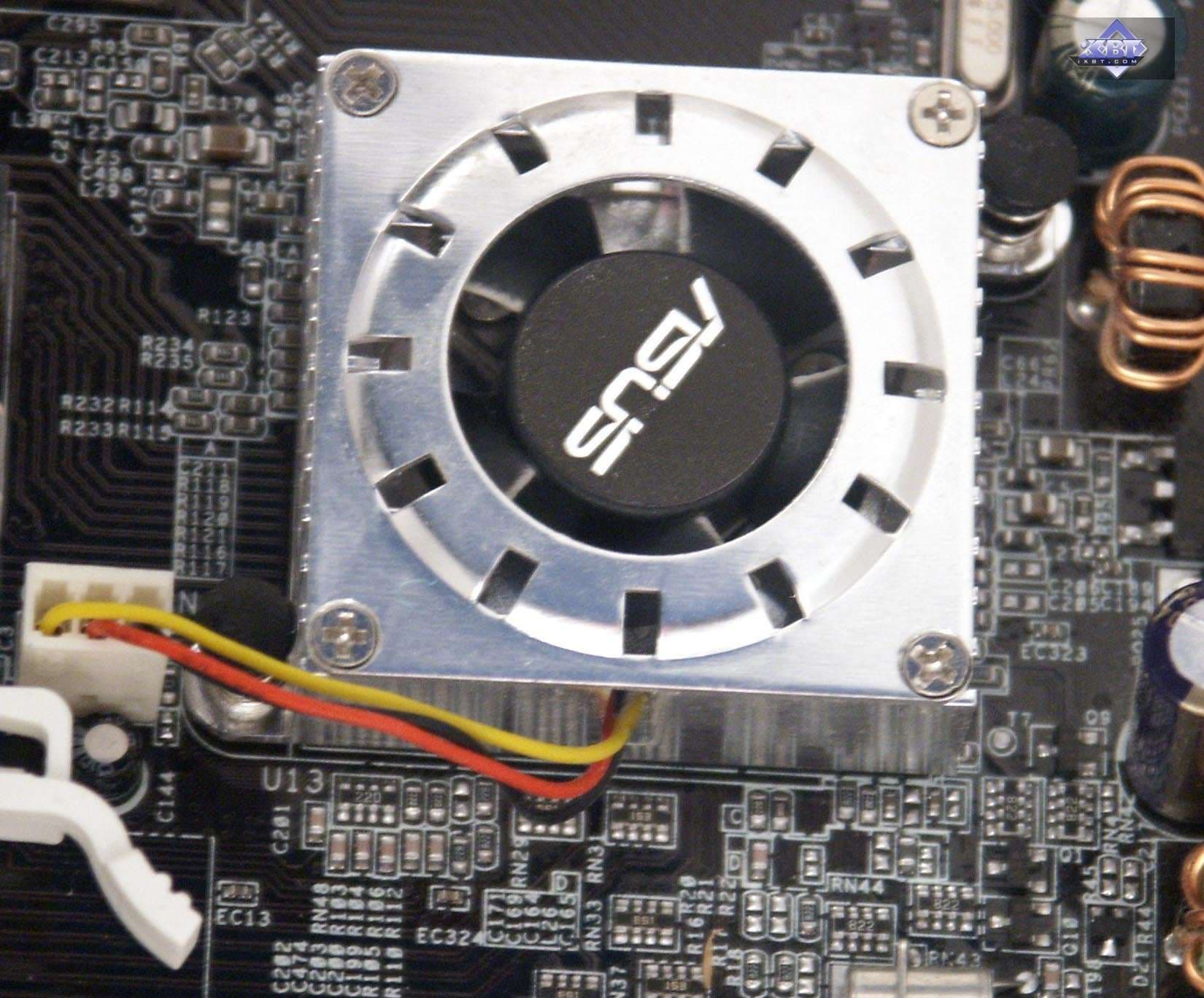

Набор логики NVIDIA размещает в одной микросхеме, которая закрыта охлаждающим ее кулером с вентилятором:

Кулер очень шумный, работает на 8000 (!!!) оборотах, системная плата контролирует его обороты, и при включении компьютера, когда этот вентилятор еще не набрал нужное число оборотов (например оно 5500, а не 7700-8000), то BIOS не пустит дальше, выдав предупреждение о том, что малая скорость вращения у чипсетного вентилятора, и эта штука никак не отключается в настройках.

Вот пример, ярко демонстрирующий высокочастотный мерзкий звук этого вентилятора: (2МB, AVI DivX 5.1) или (3МB, AVI DivX 5.1).

Надо сказать, что конструкция кулера такова, что его трудно заменить чем-то еще (нестандартное расстояние между отверствиями крепления). Да и он хорошо приклеен к тому же к поверхности кристалла чипсета, и опасно снимать, не рискуя поломать чипсет.

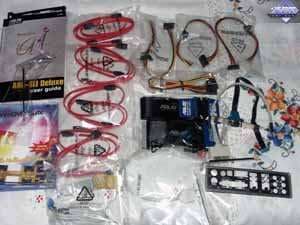

Комплект поставки





  • Упаковка: коробка стандартного дизайна серии AI Proactive;
  • Документация: руководство пользователя материнской платы на английском языке, краткое руководство пользователя платы на 5 языках, включая русский;

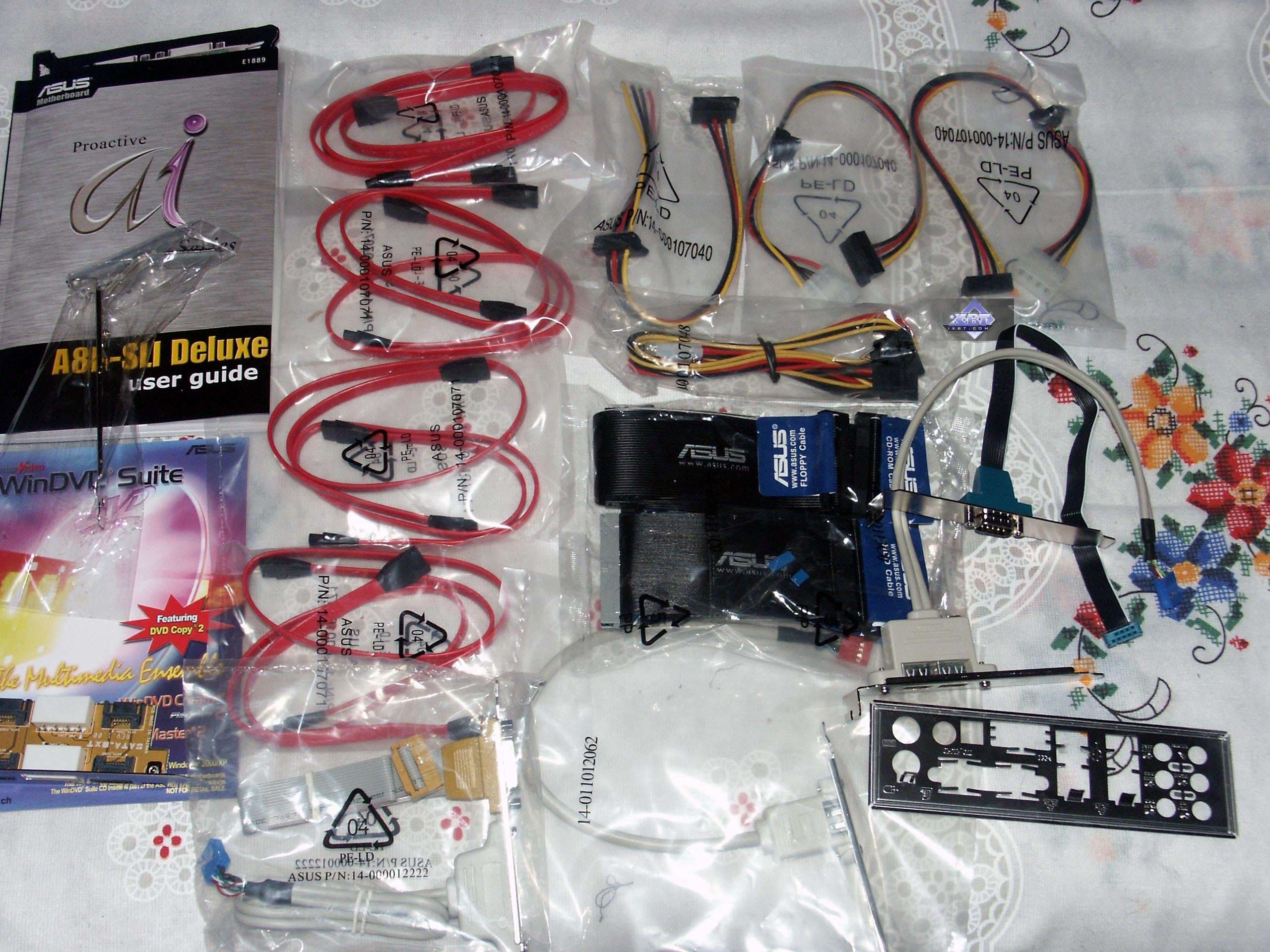

  • Кабели: 2 ATA66/100/133, один ATA33 и шлейф для подключения дисковода — все черного цвета с логотипом компании; также 8 кабелей Serial ATA (с четырьмя переходниками-разветвителями PCPlug-SATA для питания 4 устройств);
  • Планка на заднюю панель компьютера с 1 портом FireWire;
  • Планка на заднюю панель компьютера с 2 портами USB и Game-портом;
  • Планка на заднюю панель компьютера с COM-портом;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • 1 компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • DirectX 9.0b;
    • Adobe Acrobat Reader;
    • PC-cillin 2002;
    • ASUS AI Booster;
    • ASUS Live Update;
    • ASUS PCProbe;
    • ASUS Screensaver;
    • Winbond Voice Editor;
    • InterVideo WinDVD Platinum 5;
    • InterVideo WinDVD Creator Platinum 2;
    • InterVideo WinRip 2.

Интегрированные контроллеры

  • Звуковой, на базе кодека Realtek ALC850 AC97, с возможностью подключения аудиосистем 7.1 и разъемом для подключения фронтальных аудио входов/выходов;
  • 2 cетевых, 1 из них реализован на базе встроенного контроллера от NVIDIA, с поддержкой 10 Base-T/100 Base-TX/1000 Base-T, второй — на базе микросхемы Marvell 88E8001-LKJ, с поддержкой 10 Base-T /100 Base-TX/1000 Base-T;
  • FireWire, на базе микросхем Texas Instruments TSB82AA2 и TSB81BA3, с поддержкой 3 портов Firewire-800;
  • USB 2.0, на базе микросхемы Cypress CY7C6564D-LFC с поддержкой 3 портов USB 2.0;
  • SATA RAID, на базе микросхемы Silicon Image SiI3114CT176, с поддержкой RAID уровней 0, 1 и 0+1 и 4 разъемами SATA.

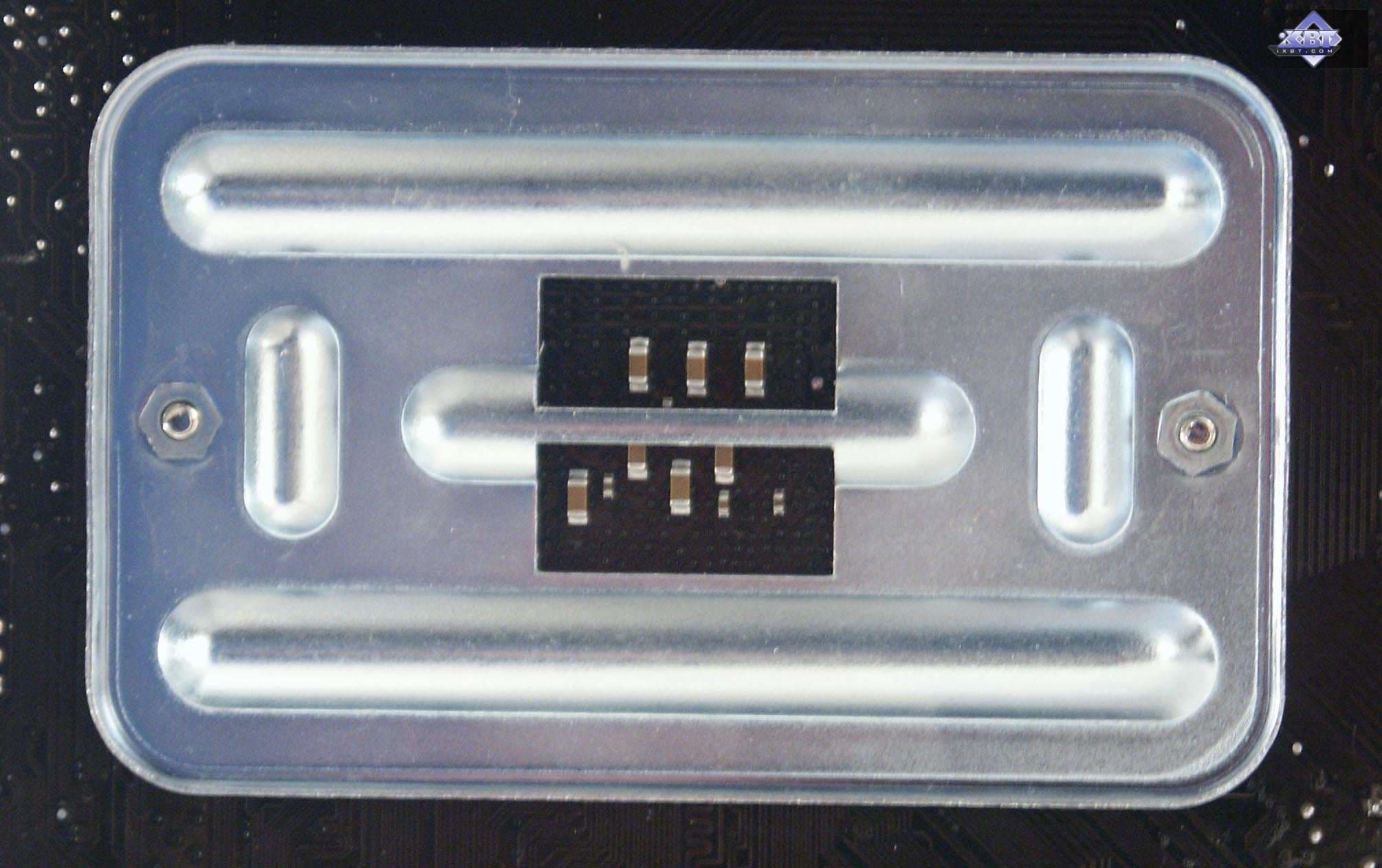

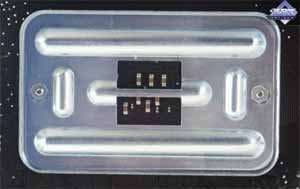

На оборотной стороне платы напротив Socket939 установлена металлическая пластина для жесткости крепления кулера к материнке:

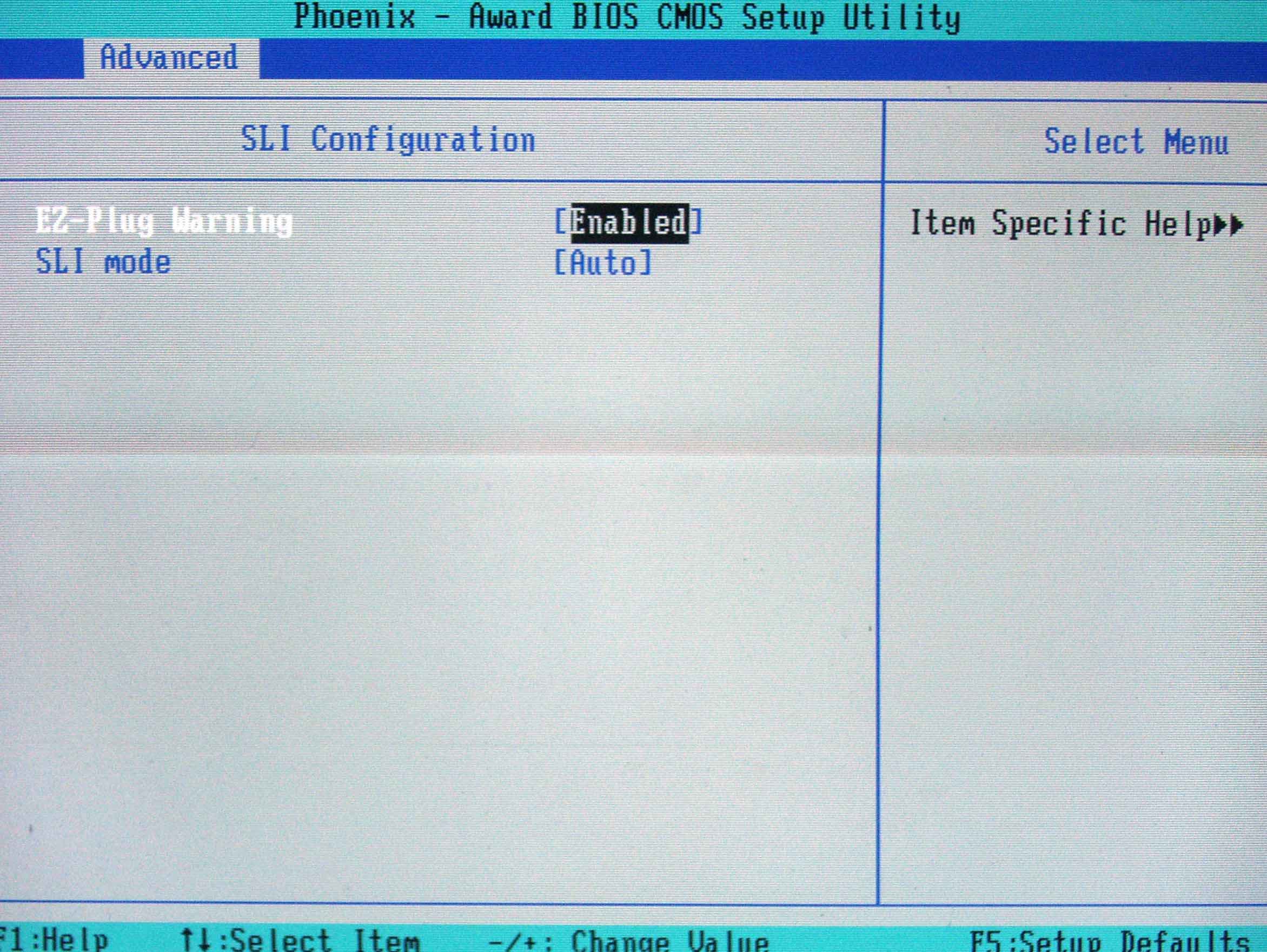

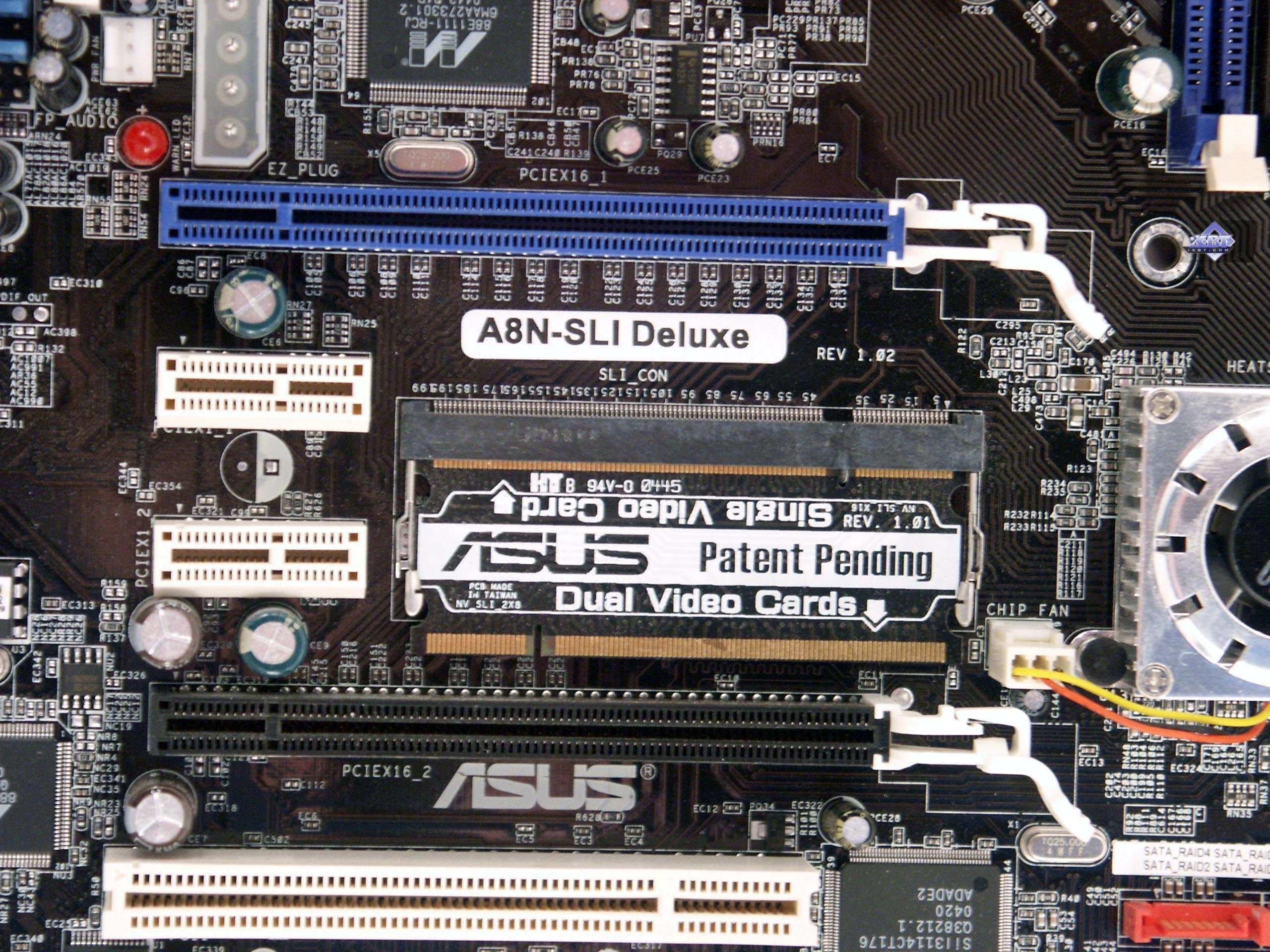

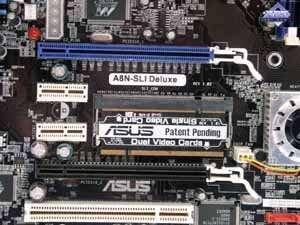

Изюминкой системной платы является, разумеется, поддержка SLI: причем, как уже выше говорилось, в двух режимах: PCI-E x16 — как однослотовый вариант, на втором слоте — x2; и 2x PCI-E x8. Заведует этими переключениями специальный модуль:

Неудобство может состоять лишь в том, что для того, чтобы дотянуться до платки-селектора, придется снимать все платы расширения с материнки.

Программное обеспечение

Мы рассмотрим лишь основные и наиболее интересные программы, поставляемые вместе с системной платой.

Обслуживание BIOS

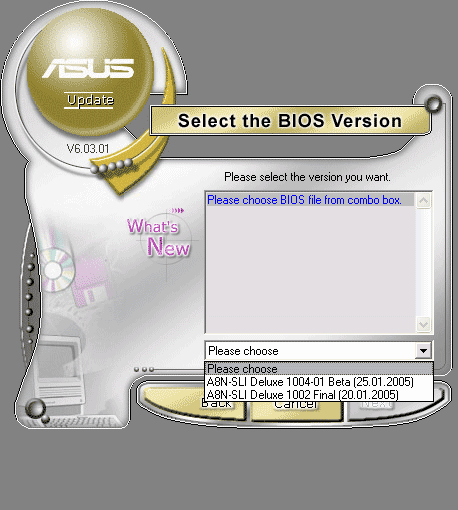

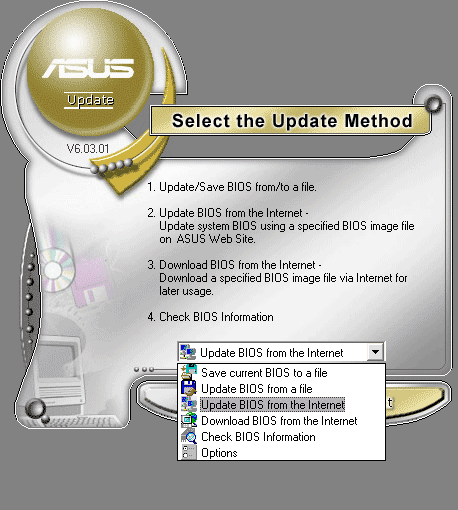

Прежде всего — это утилита по автоматическому обновлению прошивки BIOS прямо из Internet без перезагрузки в DOS. Она же позволяет записать текущую версию BIOS на диск.



Обслуживание и мониторинг системной платы в Windows

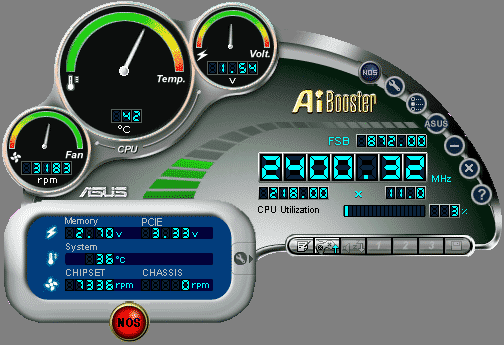

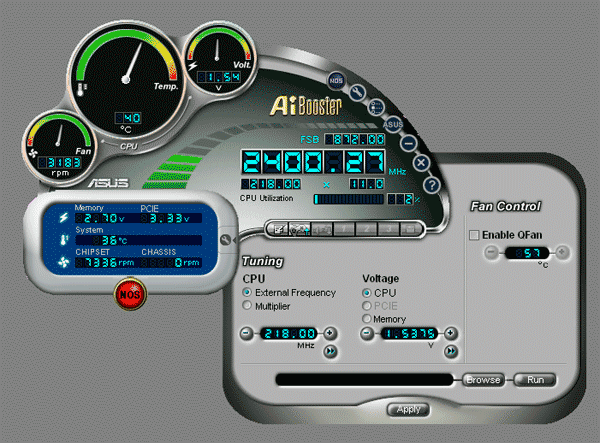

Прежде всего, это программа собственной разработки ASUS AIBooster, она позволяет как осуществлять мониторинг, так и производить оверклокинг системной платы (процессора), причем с изменением ряда настроек в BIOS:

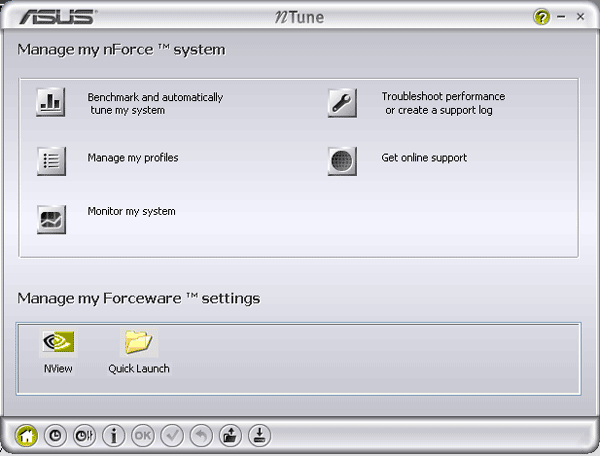

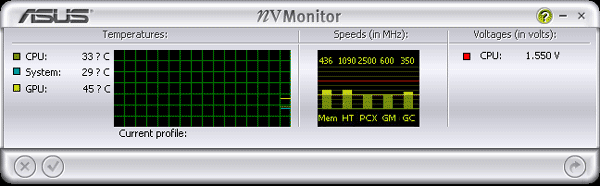

Но поставляется еще и фирменная программа от NVIDIA — nTune, позволяющая контролировать работу платы с точки зрения того же мониторинга:

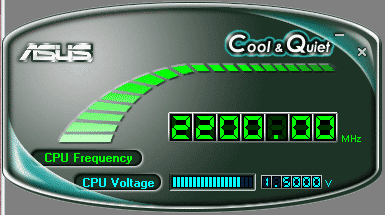

Системная плата поддерживает технологию Cool And Quiet, позволяющую при возможности уменьшать нагрузку на процессор, снижая его нагрев. Для контроля поставляется соответствующая программа:

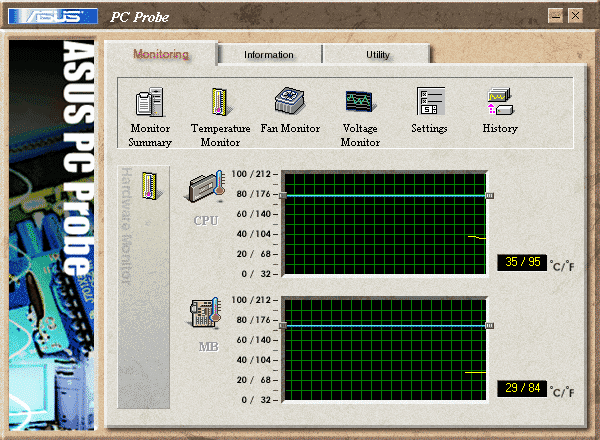

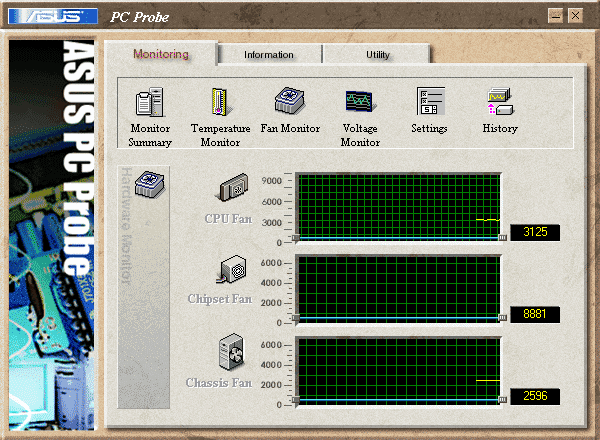

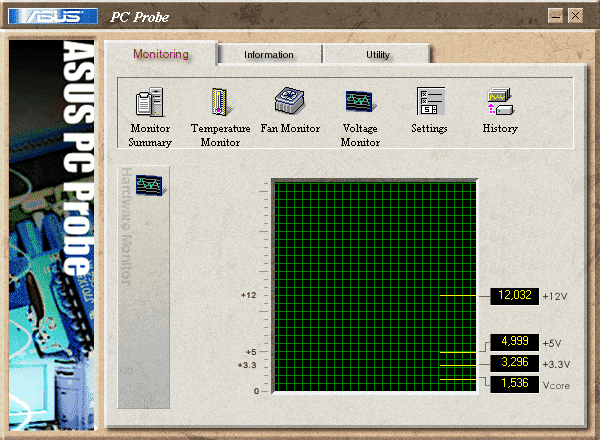

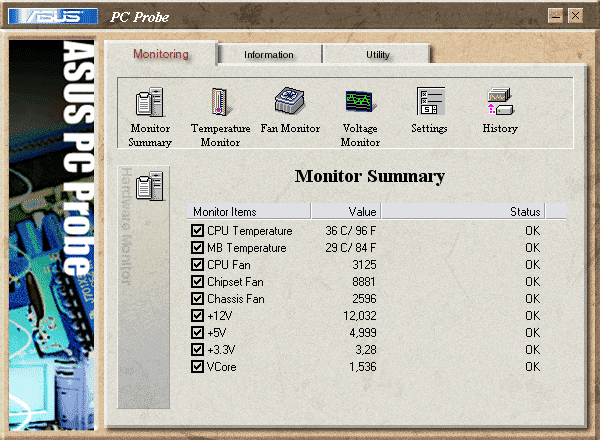

Ну и конечно же, широко известная фирменная PC Probe:

На этом я закончу краткий очерк по этому продукту. Повторю, что более детальный материал по nForce4 у нас в имеется.

Благодарим компанию ПИРИТ за предоставленные на тестирование видеокарты
и представительство компании ASUSTeK в России за предоставленную системную плату
