Video Control — в продолжение темы


Сегодняшнее наше тестирование оборудования для систем видеонаблюдения обещает быть крайне интересным – на рассмотрение к нам поступили целых три многоканальных платы видеонаблюдения от уже ранее отметившийся в наших обзорах (Часть I: видеокамеры и конвертер сигнала; Часть II: видеорегистратор) ООО «Видеоконтроль». Платы эти, будучи установлены в самый обычный персональный компьютер, позволяют превратить его полноценную профессиональную систему видеонаблюдения, что мы и увидим во второй части нашего обзора. А в первой части обзора участь подробного рассмотрения ожидает и четыре различных видеокамеры. Забегая вперед, раскроем небольшую тайну — одна из камер обладает некоей изюминкой, которая придает этой камере особый статус. Но достаточно об этом, лучше вооружимся терпением и сноровкой — и в путь!

Для начала приведем список оборудования, которое попало в наши цепкие лапы:

  1. Ч/б видеокамера VC-4400BEX в комплекте с объективом (!)
  2. Цветная видеокамера VC-F901C
  3. Цветная видеокамера VC-HR8101CW
  4. Цветная видеокамера DV-IR740
  5. 4-х канальная плата видеозахвата PV-180VProA
  6. 8-и канальная плата видеозахвата PV-261VPro
  7. 16-и канальная плата видеозахвата PV-183-8VPro

Как видно, улов нынче богат. Что же покажет тестирование? И что же это за камера с особым статусом? Ответы на все эти вопросы — далее по тексту. Начнем, как всегда, с видеокамер.

Параметр

Видеокамеры

4400BEX

F901C

IR8101CW

IR740

Тип корпуса

Корпусная

Корпусная, антивандальное исполнение

Корпусная, купол, антивандальное исполнение

Корпусная, скрытой установки

Тип объектива

Ручной варифокальный

Встроенная линза

Встроенная линза

Pinhole

Исполнение

Внутренняя установка

Внутренняя установка

Внутренняя установка

Внутренняя установка

Тип
ПЗС-матрицы

1/3″ SONY CCD

1/3″ SONY CCD

1/3″ SHARP CCD

1/3″ SHARP CCD

Количество
ТВ-линий

420

420

420

420

Минимальная освещенность

0,05 Lux

0,5 Lux

1 Lux/0 Lux*

0,05 Lux

Цветность

Черно-белая

Цветная

Цветная

Цветная

Дневной/ночной режим

Нет

Нет

Есть

Нет

ИК-подсветка

Нет

Нет

Есть

Нет

Звуковой канал

Нет

Нет

Нет

Есть

Стоимость видеокамеры, у.е.

87**

105

155

120

* — Чувствительность видеокамеры без использования/с использованием ИК подсветки
** — Это стоимость  видеокамеры без объектива, объектив добавит к стоимости видеокамеры 12 у.е. и выше

Таковы официальные характеристики тестируемых видеокамер. Но за сухими столбцами цифр и наименований скрыто нечто большее, нежели официальная информация. И чтобы увидеть это, рассмотрим каждую видеокамеру подробнее. Но прежде немного об условиях получения каждого изображения – примеры изображений получались при помощи карты видеозахвата Pinnacle Studio MovieBoard 500 PCI, в комнате с дневным светом. Затемнение в комнате создавалось при помощи двойного слоя плотных портьер, субъективно темнота соответствовала поздним зимним сумеркам.

4400BEX

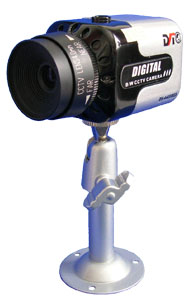

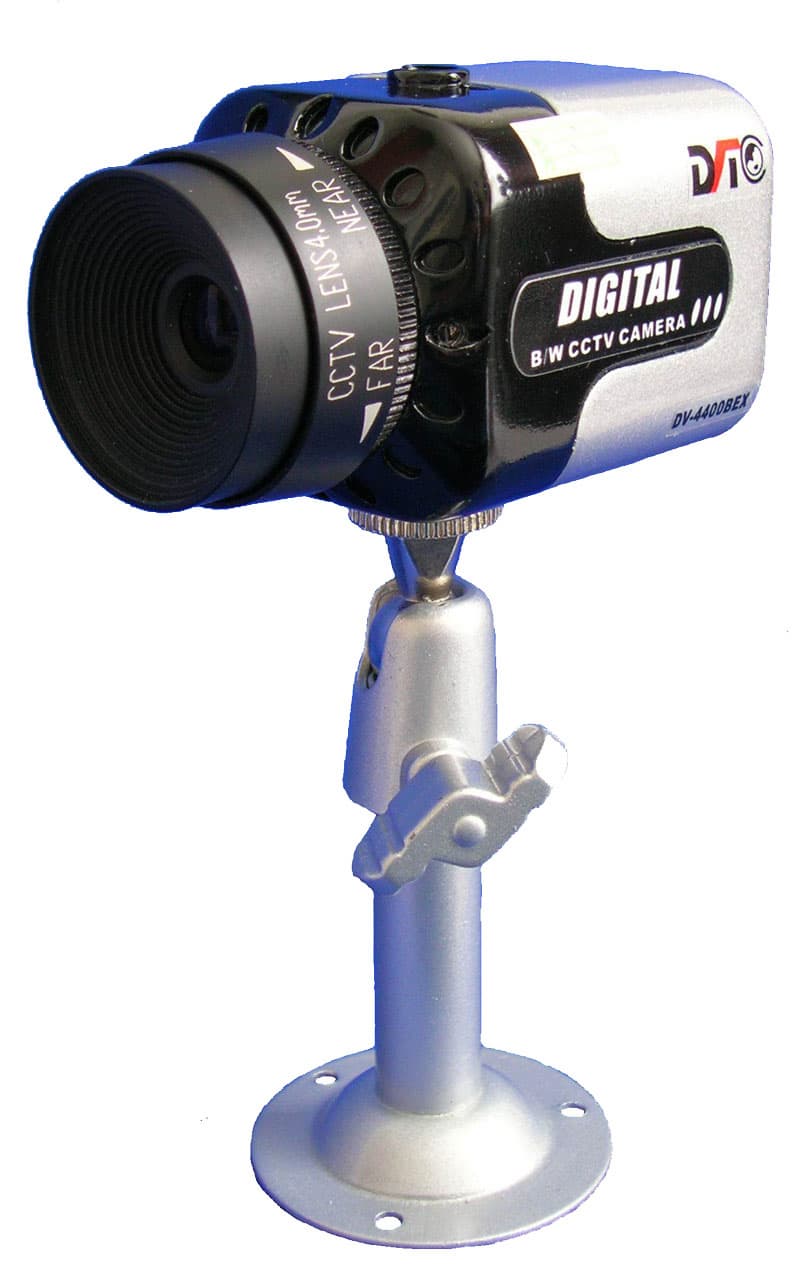

Главной особенностью этой видеокамеры является возможность установки полноценного варифокального объектива. В данном контексте слово «варифокальный» означает «с возможностью подстройки фокусного расстояния». Применение подобного объектива делает возможной тонкую подстройку фокусного расстояния видеокамеры под конкретный объект наблюдения. Что же касается внешнего вида видеокамеры, то вот он:

И снова мы имеем удовольствие наблюдать качественно сделанную видеокамеру! Небольшой, плотно сбитый кусочек металла, приятно холодящий руки, обладающий весом чуть менее 200 граммов, что не является недостатком, скорее это говорит о высоком качестве — ведь в таком маленьком объеме умещается начинка, позволяющая получать вот такие изображения:

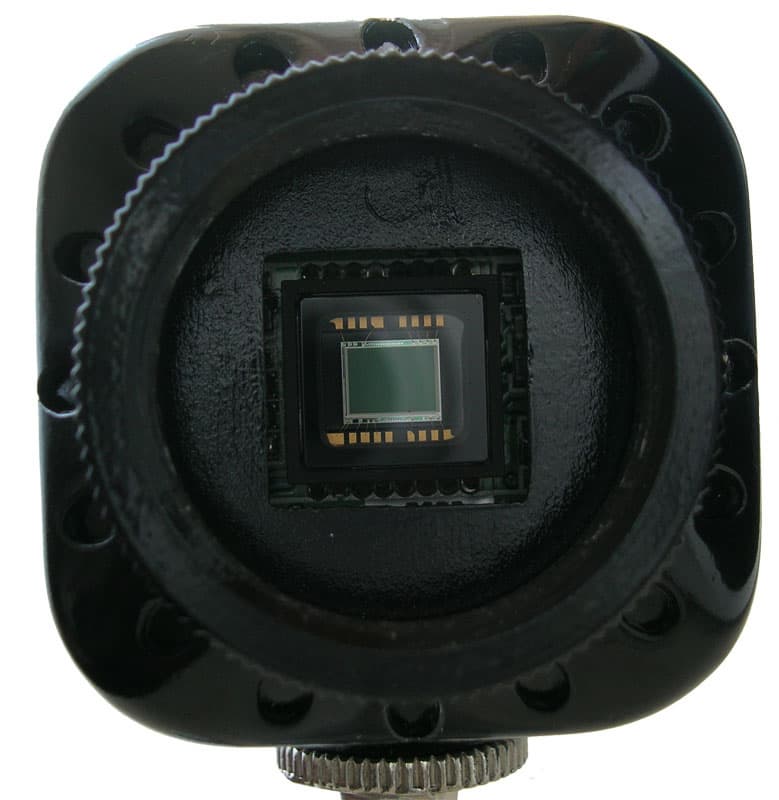

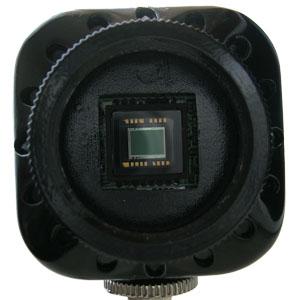

Как вам изображение в темной комнате? Далее вы сможете увидеть изображение этой же комнаты в этих же условиях, но другими видеокамерами. Обязательно сравните его с этим изображением! Такой эффект достигается применением качественного объектива вкупе с высокой светочувствительностью. Кстати, вот снимок видеокамеры без объектива:

На этой фотографии отлично видно CCD-матрицу видеокамеры.

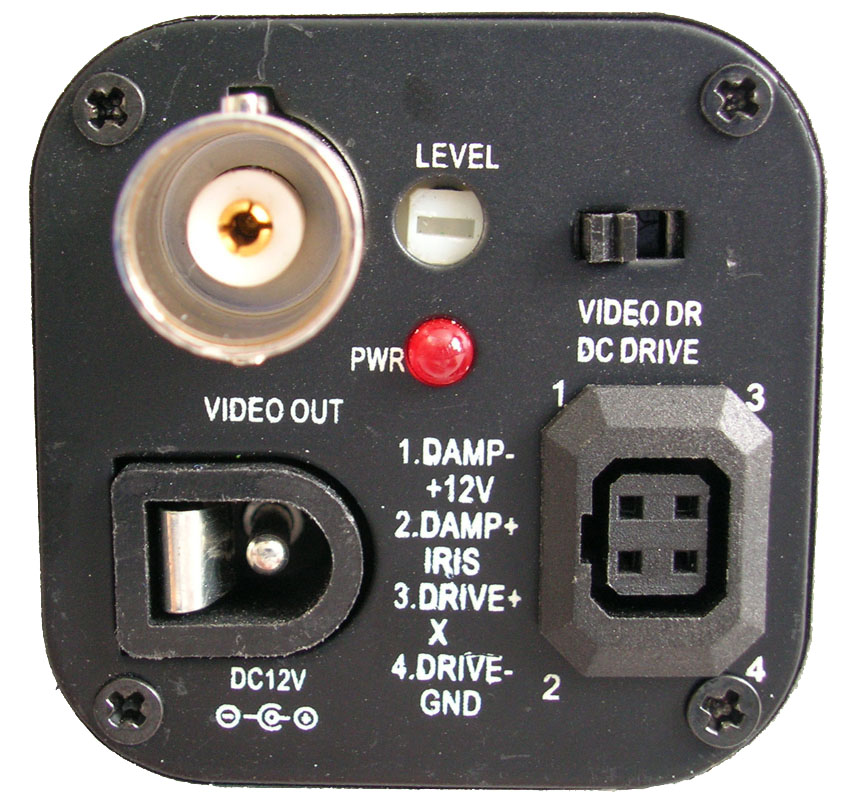

Но это еще не все сюрпризы, которые таит в себе эта видеокамера. Вот изображение ее задней части:

Кроме разъемов питания и видеосигнала, здесь есть еще кое-что. Четырехконтактный разъем, расположенный в нижней правой части видеокамеры, позволяет подключить так называемые «Video/DC Drive» объективы. Эти объективы снабжены автоматической диафрагмой, что позволяет им регулировать световой поток, попадающий на матрицу видеокамеры. Для включения этого режима и служит расположенный в верхней части микропереключатель. Еще здесь имеется возможность подстройки уровня чувствительности диафрагмы объектива. Ну и светодиод «Power», сигнализирующий о наличии питания.

F901C

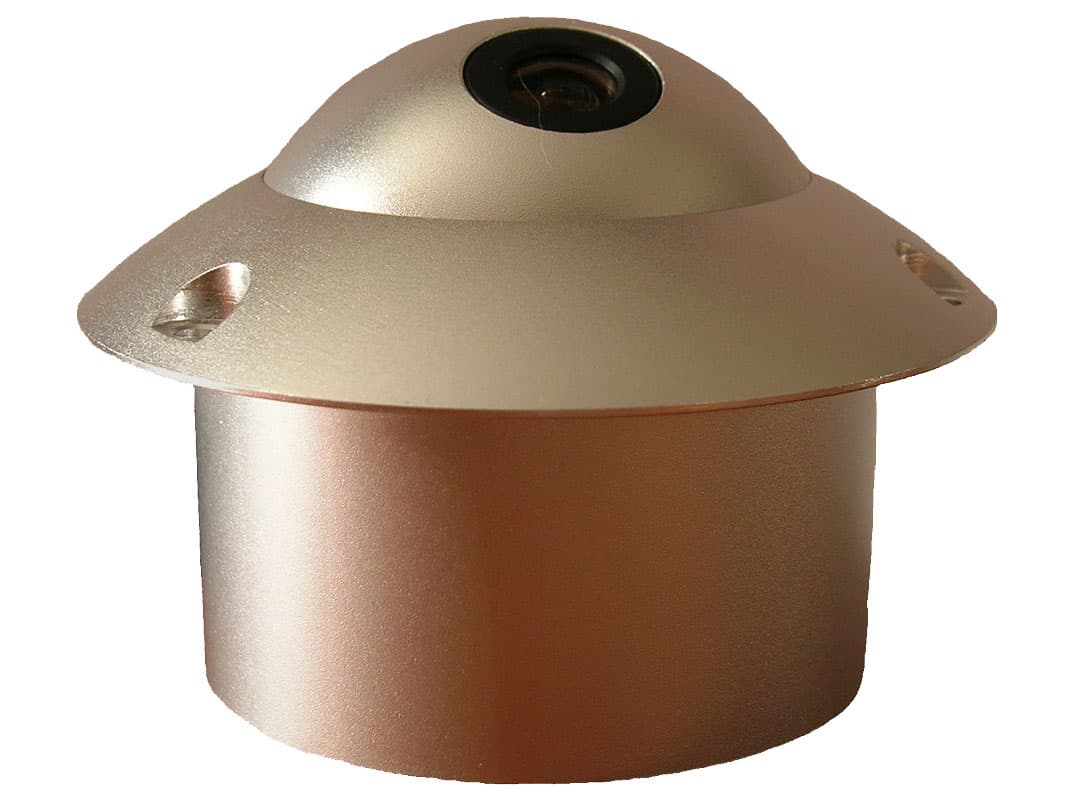

Следующий предмет нашего обзора имеет два основных достоинства — это применение достаточно хорошего объектива и антивандального исполнения. Внешний вид видеокамеры таков:

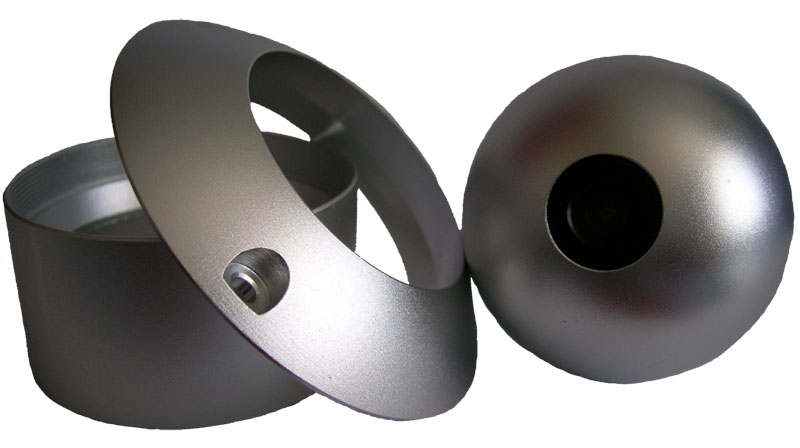

Корпус видеокамеры полностью металлический, и судя по качеству применяемого металла — не поддающийся царапинам. Полусфера, расположенная в верхней части видеокамеры, может быть повернута под необходимым для обзора углом. Сама видеокамера выполнена в корпусе в виде сферы, которая расположена в цилиндрическом корпусе и закрепляется в нем с помощью специального кольца:

На корпусе видеокамеры имеется шесть отверстий, предназначенных для крепления на поверхности. В целом видеокамера производит впечатление качественно сделанного изделия.

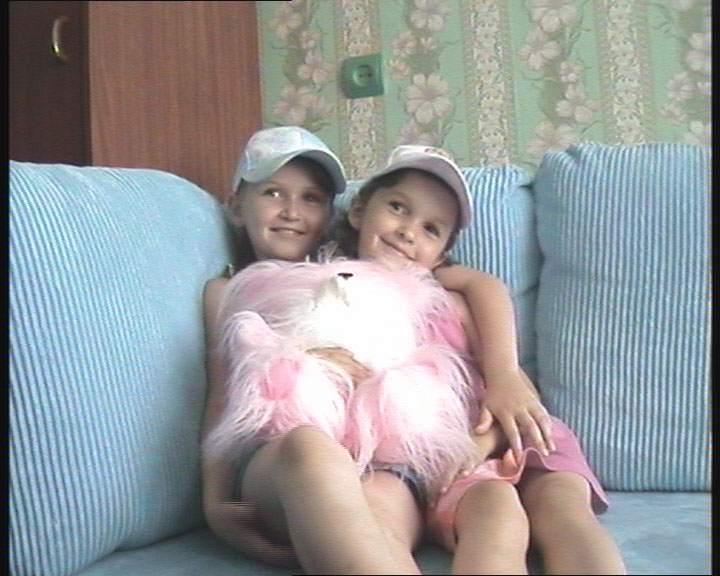

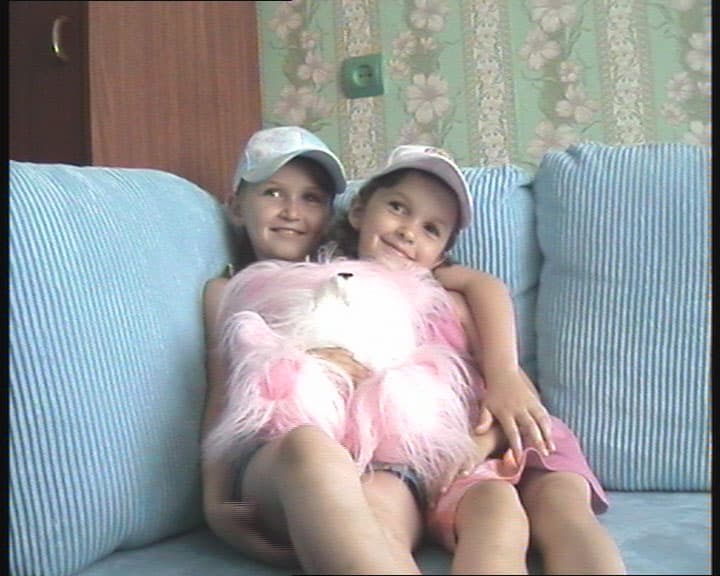

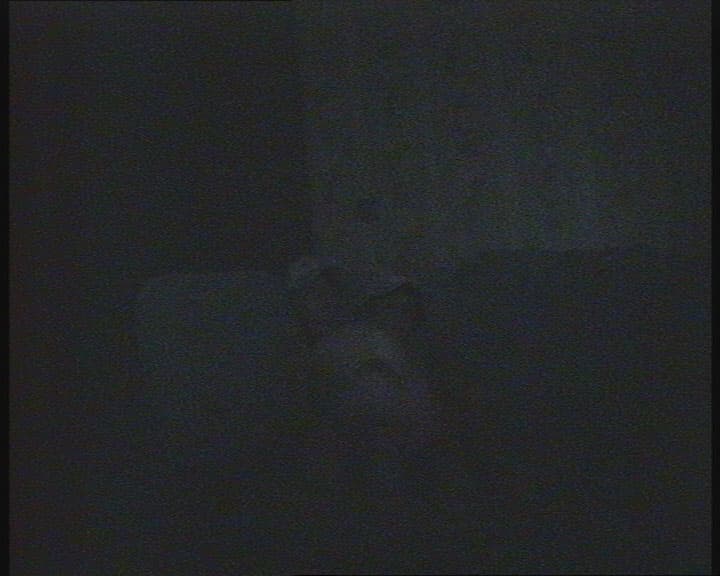

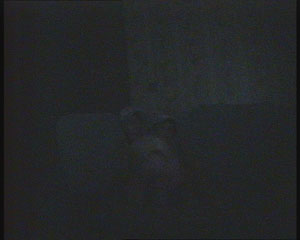

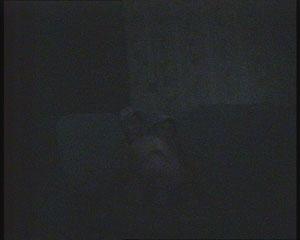

Примеры изображений с видеокамеры:

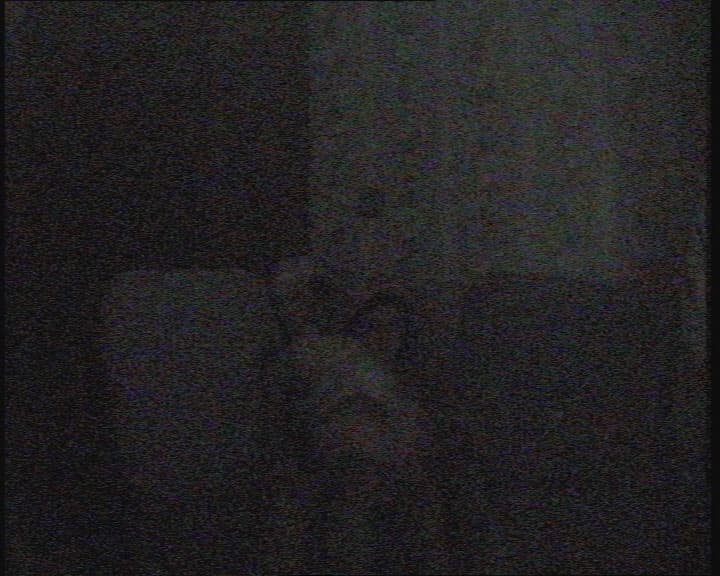

Вполне ожидаемый результат, к тому же совпадающий с приведенной характеристикой светочувствительности в 0,5 Lux. В таблице характеристик этот результат самый скромный. Но это ведь цветная видеокамера. А основное предназначение цветных видеокамер — это передача цветовой информации, что ночью неактуально. Поэтому нельзя отнести подобное изображение с этой видеокамеры к минусам в ее работе.

В противоположность ночному снимку, снимок, сделанный при дневном свете, демонстрирует хорошее качество изображения и насыщенные цвета.

IR8101CW

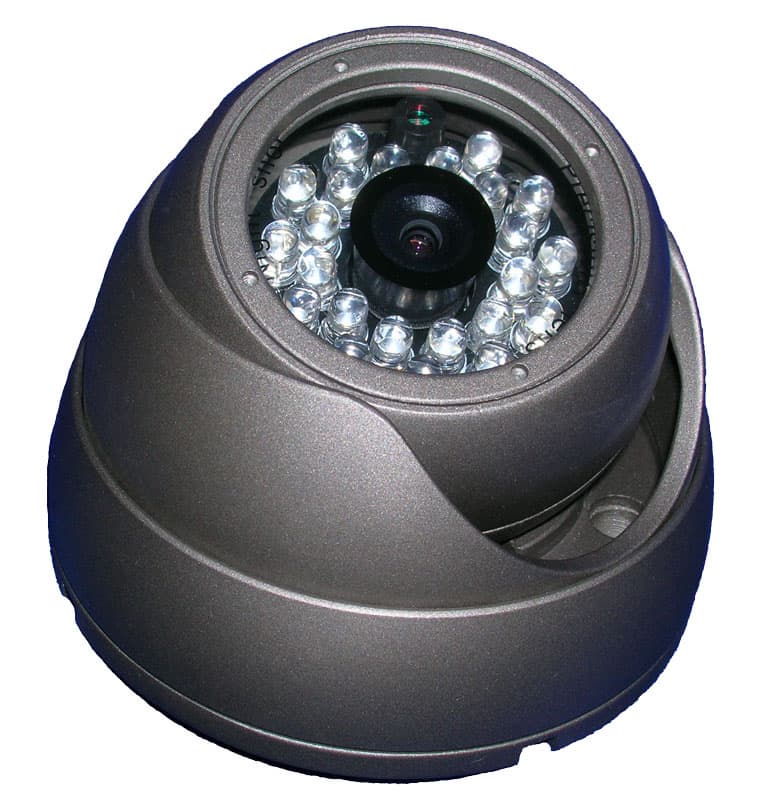

Следующая видеокамера имеет несколько… солидный, что ли, вид. При первом взгляде видится этакий трансформер,

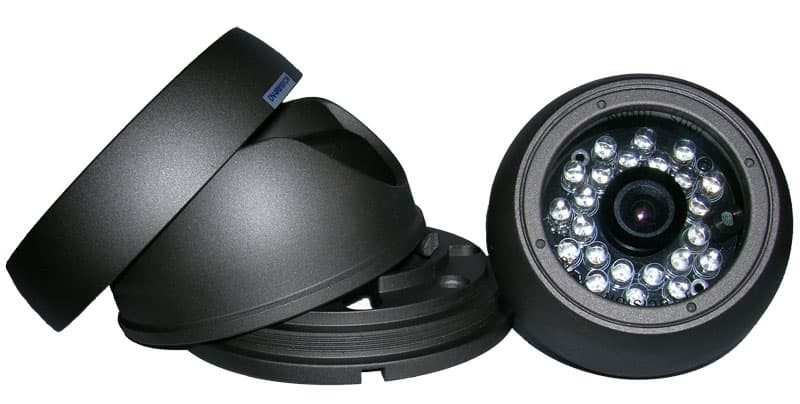

Конструкция этой видеокамеры предусматривает ее монтаж, например, на навесной потолок. Возможна регулировка сектора обзора таким образом, что в поле зрения видеокамеры могут попасть объекты, расположенные по кругу. Причем по вертикали также возможна настройка угла обзора. Все это можно сделать благодаря сферической форме видеокамеры и специальной конструкции корпуса:

Сам корпус выполнен из металла и имеет антивандальное исполнение. Все соединения реализованы без люфта, то есть нет «болтающихся» соединений. Имеется инфракрасный прожектор, дальность действия которого, согласно прилагающейся документации, составляет 15 — 20 метров.
С видеокамеры получены следующие изображения:

Наличие мощного инфракрасного прожектора у этой видеокамеры привело к тому, что на изображении на лицах имеется некоторая засветка, которая, впрочем, с увеличением расстояния, должна исчезнуть. Круг инфракрасной подсветки оставляет такое впечатление, что свет исходит от обычного фонарика. Пожалуй, 15 — 20 метров инфракрасной подсветки — действительно реальность. Плюс к этому реализованный режим «День/Ночь», с наступлением темноты переключающий видеокамеру в черно-белый режим и уменьшающий уровень шумов на изображении. Про изображение при дневном свете ничего говорить не хочется, кроме того, что к нему нет никаких претензий.

IR740

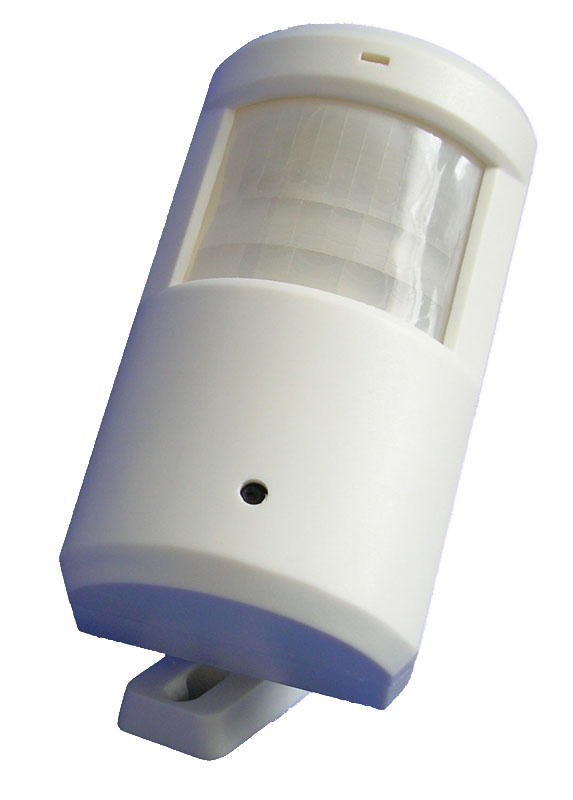

Ну вот мы и добрались до камеры с особым статусом. Не секрет, что многие из нас, создавая систему видеонаблюдения, задумывались — «а как бы мне установить видеокамеру, да так, чтобы о ней  и не подозревал никто?». Так вот, товарищи шпионы и интриганы, эта видеокамера — для вас! Вот ее внешний вид:

Так это же обычный инфракрасный детектор движения, вроде тех, что применяются в системах охранно-пожарной сигнализации! — скажете вы. И будете чуть-чуть правы — в корпусе датчика охранно-пожарной сигнализации установлена видеокамера. И еще более усугубляет шпионско-интриганские функции наличие звукового канала. Конечно, микрофон, встроенный в эту камеру, не Hi-Fi уровня, но для определения повышенного уровня шума или записи неподалеку проходящего разговора подойдет как нельзя кстати. Видеокамера оснащена пластмассовым регулируемым кронштейном, позволяющим закрепить ее на стене. Видеокамера выдает неожиданно хорошую картинку, несмотря на применение объектива типа «PinHole»:

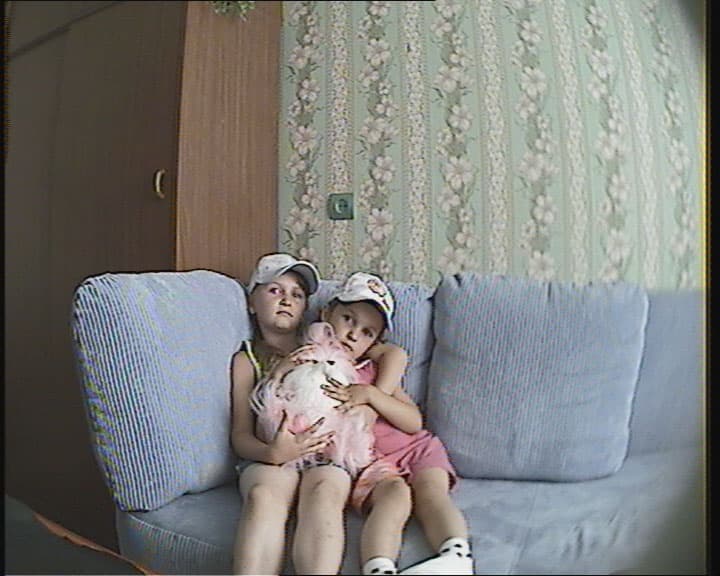

Качество изображения в ночное время суток на цветных видеокамерах мы обсуждали чуть выше, поэтому повторяться не будем. Скажем лишь, что работа цветных видеокамер в ночное время — это не то, для чего их проектировали и изготавливали. Что же касается изображения, сделанного в дневное время суток,  то оно вполне на уровне — для объектива класса «PinHole» лучшего добиться невозможно.

На этом завершим обзор видеокамер и перейдем к платам видеозахвата.

Всего к нам на растерзан… рассмотрение поступило три платы. Их характеристики указаны в этой таблице:

Наименование параметра

Наименование платы

PV261VPro

PV180VProA

PV183-8VPro

Поддерживаемые системы

PAL, NTSC

PAL, NTSC

PAL, NTSC

Количество видеовходов

8

4

8

Количество аудиовходов

8

1

8

Максимальное разрешение:

PAL
704x576
640х480
320x240
NTSC
720x480
640х480
320x240

Скорость записи видеопотока, суммарно по всем каналам, к/с:

PAL
240
40
240
NTSC
200
32
200

Технология сжатия видеопотока

Аппаратная, Н.264

Программная,
MPEG-4/wavelet

Программная,
MPEG-4/wavelet

Технология сжатия аудиопотока

OGG Vorbis

Программная

Программная

Настраиваемый детектор движения (раздельно по каждому каналу)

Есть

Есть

Есть

Настройка яркости/контрастности/насыщенности (раздельно по каждому каналу)

Есть

Есть

Есть

Настройка уровня сжатия видеосигнала

Есть

Нет

Нет

Стоимость платы, у.е.

840

180

490

Это очень разные платы, со своими достоинствами и недостатками. Например, плата PV261VPro имеет аппаратное сжатие аудио- и видеосигналов, но достаточно высокую цену. PV183-8VPro напротив, имеет более демократичную цену, возможность записи 8 видео- и аудиоканалов в реальном времени, но максимальное разрешение при этом не более 320х240 точек. А PV180VProA при своих четырех видеоканалах имеет самую низкую стоимость и приемлемую скорость записи.

Еще хочется сказать пару слов о скорости записи видеопотока. Как правило, производители приводят общую суммарную скорость записи суммарно по всем видеоканалам. Скорость эта измеряется в кадрах в секунду. Как известно, один кадр состоит из двух полей, причина этого явления кроется в принципах работы телевидения в целом, поэтому мы не станем отклоняться от темы нашего обзора. Так вот, иногда по незнанию этих самых принципов, а иногда просто в целях бессовестного введения покупателей в заблуждение, маркетологи некоторых компаний могут подменять одно понятие другим. А именно: очень часто в технических характеристиках платы можно встретить скорость записи не в кадрах в секунду, а в полях в секунду. А это фактически в два раза меньшая скорость! Посудите сами, вот пример — 4-х канальная плата видеозахвата со скоростью записи в 40 полей в секунду, фактически это 5 кадров в секунду на канал, что недостаточно для многих современных  задач. То же самое необходимо учитывать и при выборе цифрового видеорегистратора.

В следующей части нашего обзора мы рассмотрим каждую плату в отдельности, установим и изучим идущее в комплекте программное обеспечение. А также попробуем одну из заявленных производителем уникальных возможностей — удаленное подключение к системе видеонаблюдения с помощью... КПК!

Продолжение следует…

Благодарим компанию "Видео контроль",
за предоставленное на тестирование оборудование
