Комплект видеонаблюдения
Kit Swann SWDVR-4150BH

Под словосочетанием «комплекс видеонаблюдения» (или система видеонаблюдения) обычно имеют в виду совокупность двух ключевых составляющих: записывающего устройства и подключенных к нему камер. В зависимости от стоимости, сложности и назначения такой комплекс может поддерживать разное количество камер, иметь разные способы и форматы записи, предоставлять или не предоставлять возможность удаленного управления. Соответственно, в зависимости от сложности системы, ее установка и настройка может производиться как специалистами, так и обычным пользователем, который в состоянии прочитать руководство.

В данном обзоре мы познакомимся с системой, девизом которой является фраза «Установи сам». Комплекс, состоящий из регистратора и двух камер, является стартовым не только по количеству камер (их в наборе две). Дело, скорее, в простоте установки, настройки и эксплуатации системы. Что делает возможным сугубо личное, бытовое применение комплекса без обязательного прибегания к дорогостоящим услугам специалистов.


Конструкция, технические характеристики

Комплект видеонаблюдения Kit Swann SWDVR-4150BH

Вся система помещается в коробке средних размеров, снабженной ручкой для переноски. Полиграфия на коробке подробно описывает состав, назначение и функции комплекса. Внутри «главной» коробки обнаруживаются ещё две упаковки, в первой спрятаны камеры Swann Pro-510 с общим блоком питания, а во второй находится сердце комплекса — регистратор. Приступим к вскрытию упаковки, начнем с камер.

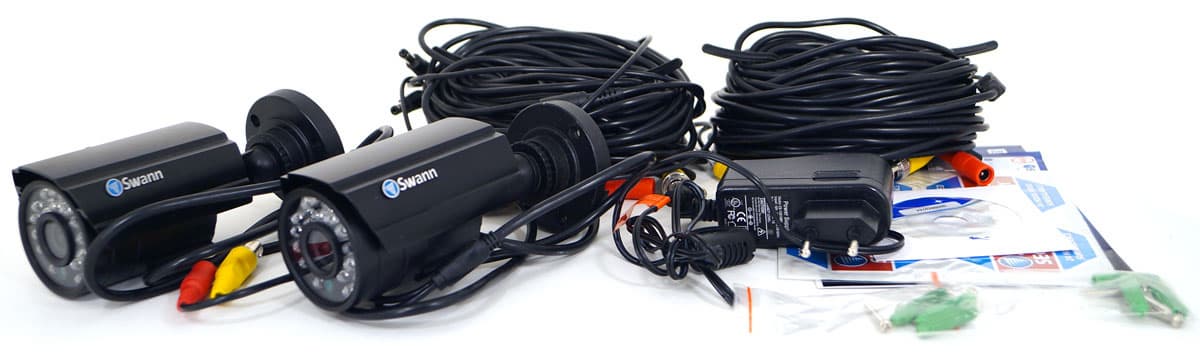

Прилагающиеся две камеры Swann Pro-510 производитель комплектует одним общим сетевым адаптером питания с переходником-разветвителем. Также в комплекте имеются крепежные детали для стационарного размещения камер, краткое руководство по эксплуатации на русском языке, гарантийные талоны и несколько наклеек с надписями, предупреждающими о ведущейся видеосъемке от имени Swann. Но главное — здесь нашлось место для двух мотков кабеля. Каждый имеет длину аж 18 метров, и состоит из кабеля питания и соединенного с ним видеокабеля, по которому передается композитный сигнал с камеры на регистратор. Итого — по две жилы в двух параллельных проводах.

Комплект видеонаблюдения Kit Swann SWDVR-4150BH

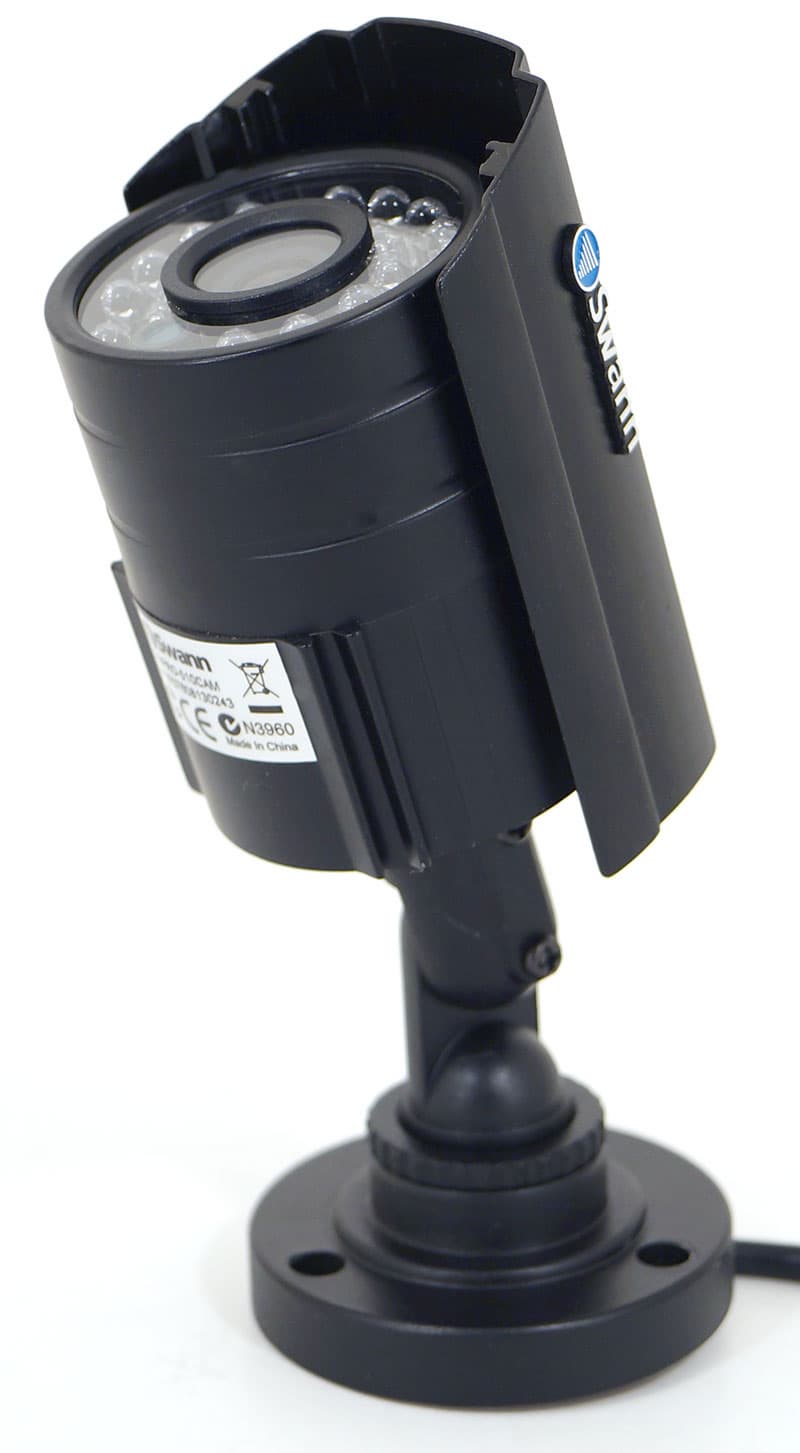

Корпус камеры Swann Pro-510 изготовлен из алюминия и покрыт защитной черной краской. Вокруг стекла объектива расположены 24 инфракрасных диода, обеспечивающих работу камеры при отсутствии освещения. Сдвигающийся вперед/назад козырек можно разместить на любой стороне камеры — верхней или нижней (данная метаморфоза может оказаться необходимой при установке ). Камера крепится к поворотной платформе болтом, фиксирующим наклон. В свою очередь, платформа привинчивается к какому-либо неподвижному основанию: стене, потолку.

Комплект видеонаблюдения Kit Swann SWDVR-4150BH

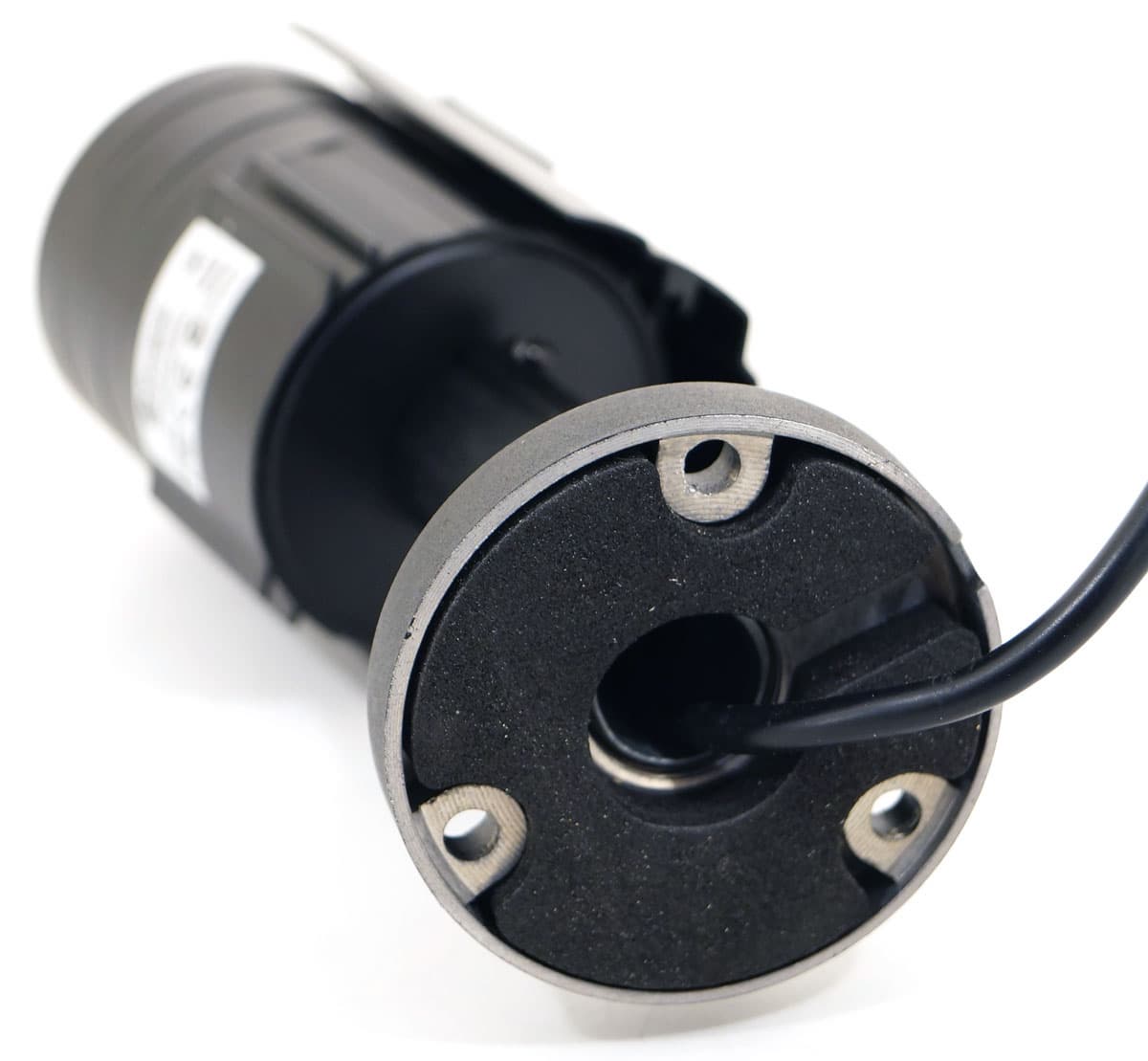

Кабель, по которому идет видеосигнал и обеспечивается питание камеры, проходит сквозь полую ножку. Для укладки кабеля в основании платформы имеется соответствующий вырез-углубление.

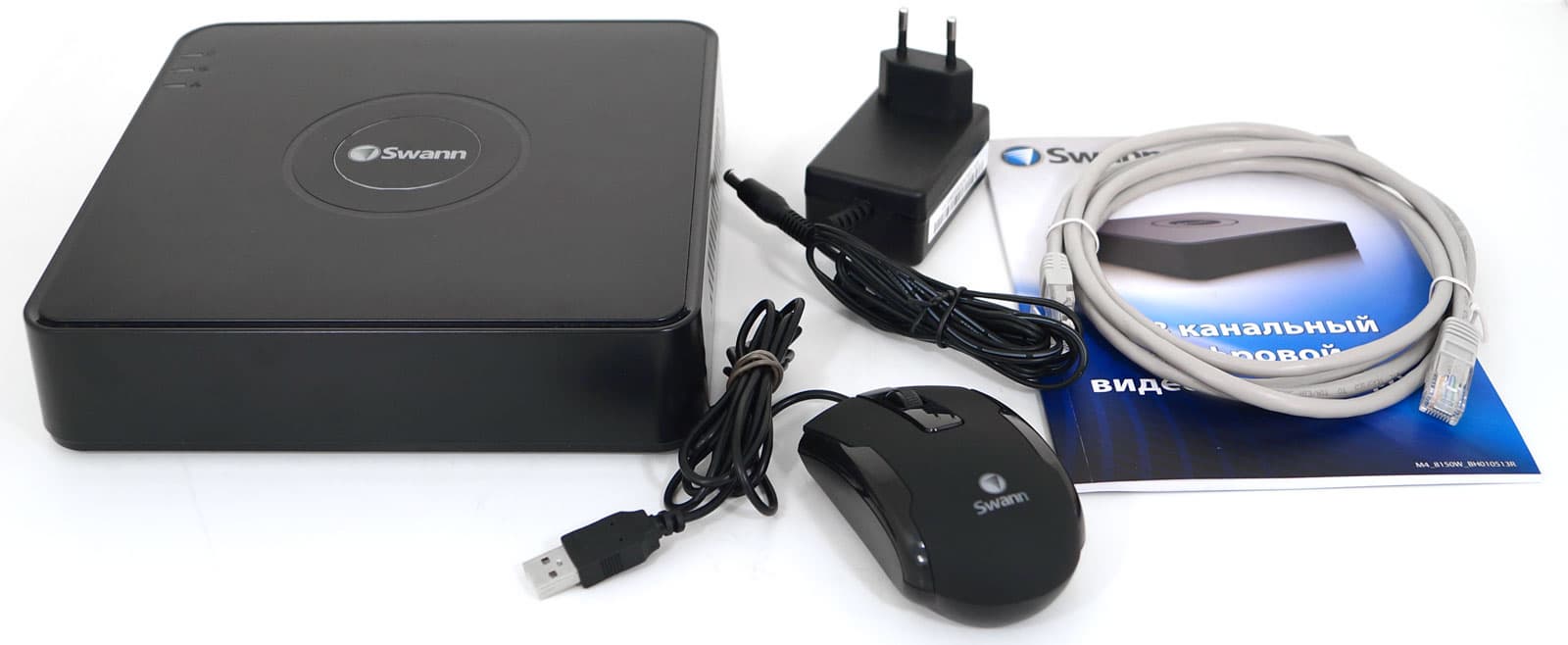

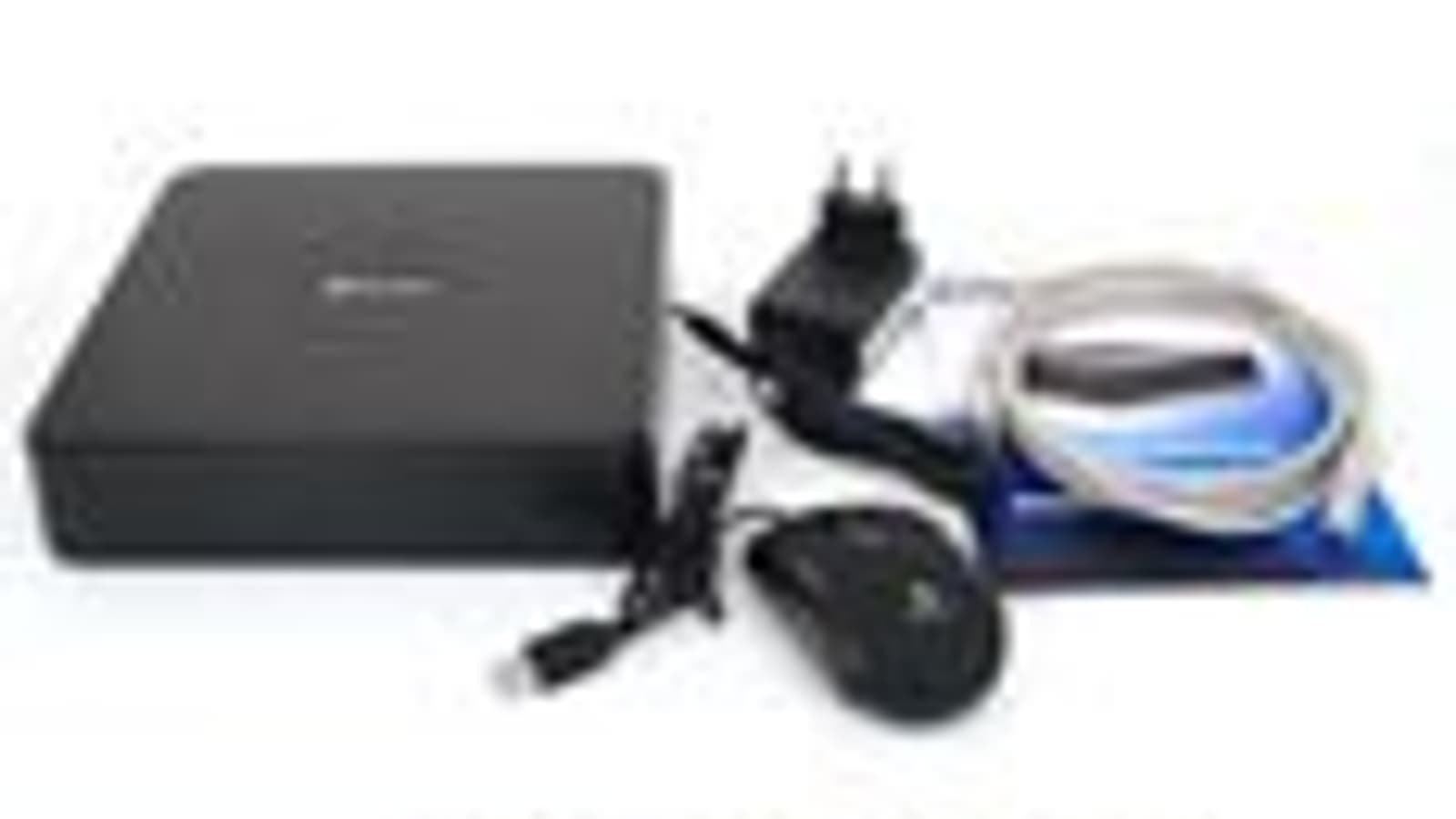

Перейдем ко второй упаковке, хранящейся внутри основной коробки. Здесь имеется следующий комплект:

  • регистратор
  • сетевой адаптер питания
  • оптическая мышка Swann
  • сетевой кабель
  • руководство пользователя
  • компакт-диск с программным обеспечением и полной версией русскоязычного руководства
Комплект видеонаблюдения Kit Swann SWDVR-4150BH

Корпус регистратора состоит из металлического шасси и верхней пластмассовой крышки. Боковые грани имеют вентиляционные отверстия, не позволяющие устройству перегреться. На задней панели регистратора находятся следующие интерфейсы и разъемы:

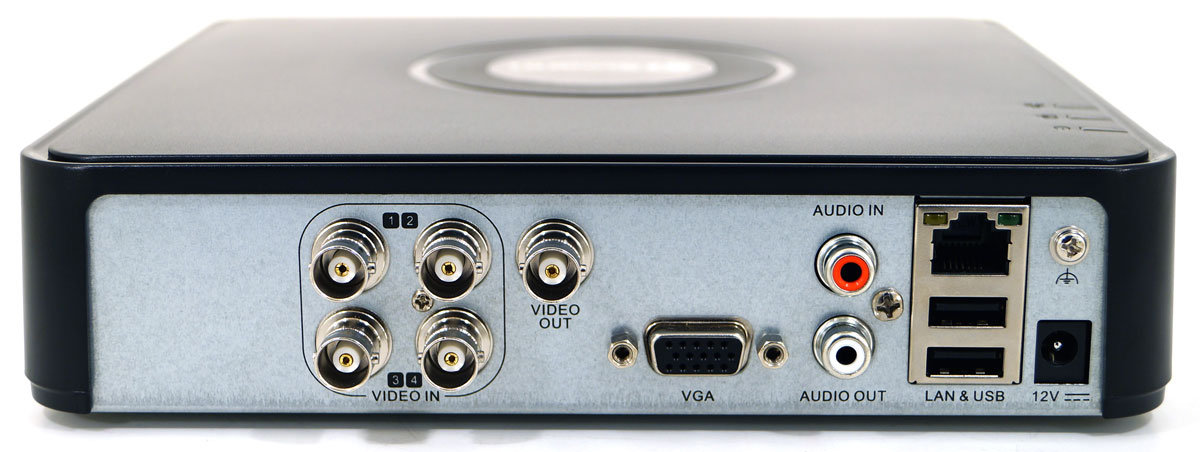

  • четыре BNC-входа для подключения видеокамер
  • один BNC-видеовыход (кабель прилагается)
  • VGA-выход для подключения монитора или телевизора, которые имеют вход D-sub
  • аудиовход для подключения микрофона или сигнала с видеокамеры, имеющей встроенный микрофон
  • аудиовыход для вывода аудиосиогнала на телевизор
  • LAN-порт
  • два порта USB 2.0 для подключения мышки и/или накопителей для резервного копирования
  • вход адаптера питания
Комплект видеонаблюдения Kit Swann SWDVR-4150BH

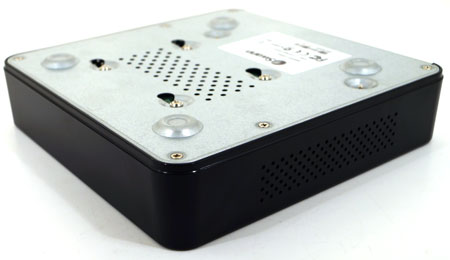

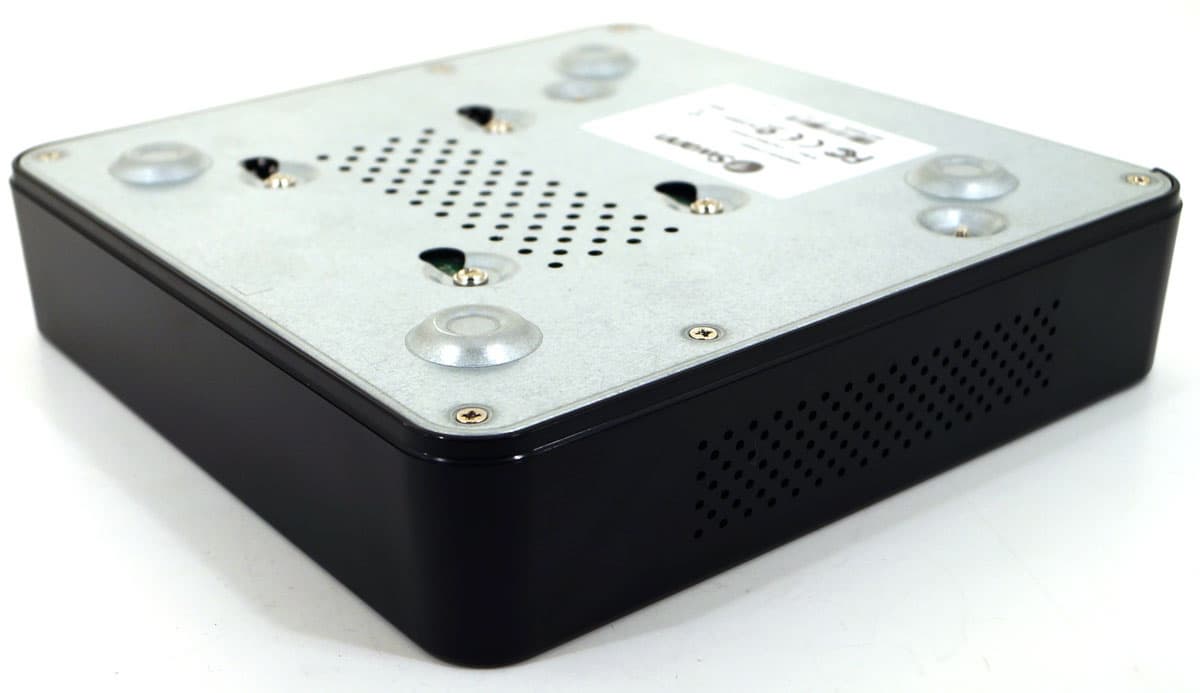

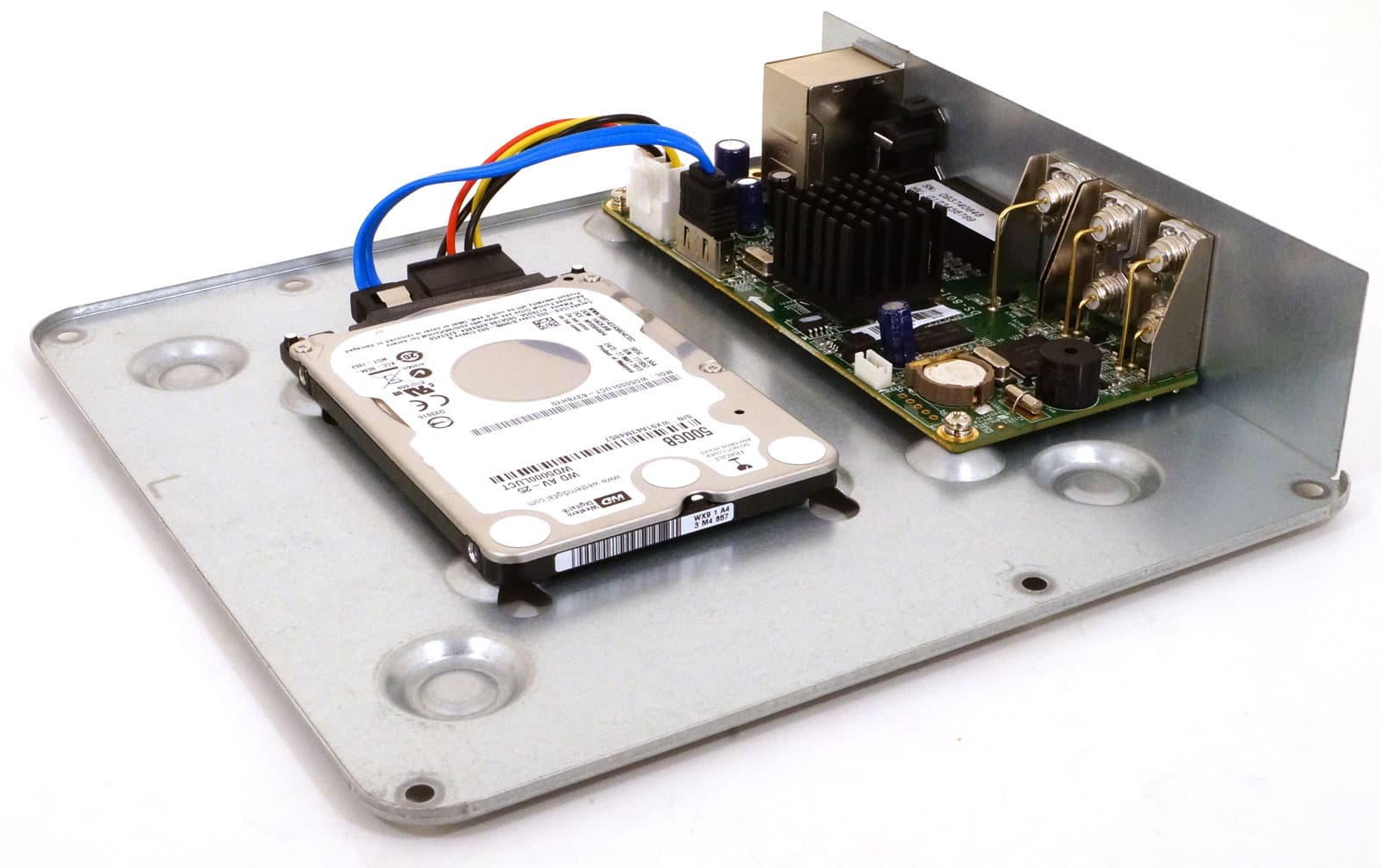

Металлическое дно регистратора также имеет вентиляционные отверстия, здесь же можно видеть болты, удерживающие внутренний жесткий диск.

Комплект видеонаблюдения Kit Swann SWDVR-4150BH

Устройство не имеет принудительной вентиляции. Думается, при таком свободном объеме она попросту не нужна. Регистратор комплектуется 2,5″ жестким диском SATA емкостью 500 ГБ производства Western Digital, в новом устройстве он уже установлен, проинициализирован и полностью готов к работе — только дай питание.

Комплект видеонаблюдения Kit Swann SWDVR-4150BH

Основные технические характеристики можно увидеть в следующей таблице:

Камеры Swann Pro-510
Объектив фиксированное фокусное расстояние, угол обзора 60°
Датчик изображения Эффективных пикселей: 648×488 (540 ТВЛ)
Чувствительность
  • 0,1 люкс (ИК-подсветка выключена)
  • 0 люкс (ИК-подсветка включена, дистанция до 20 м)
Габариты и масса с кронштейном 165×115×67 мм, 465 г
Длина комплектного кабеля 18 м
Рабочая температура −20..+45 °C
Материал корпуса Алюминий
Видеорегистратор
Видео-аудио входы 4 канала BNC, 1 канал RCA
Видео-аудио выходы VGA, BNC до 704×576 (PAL) 25 кадров в секунду на один канал (PAL)
Сетевые разъемы 11 RJ45 10/100 Мбит/с Ethernet
Разъемы USB 2 × USB 2.0 (мышь, накопитель)
Питание DC 12V
Рабочая температура −10..+55 °C
Габариты 200×200×45 мм

Настройки

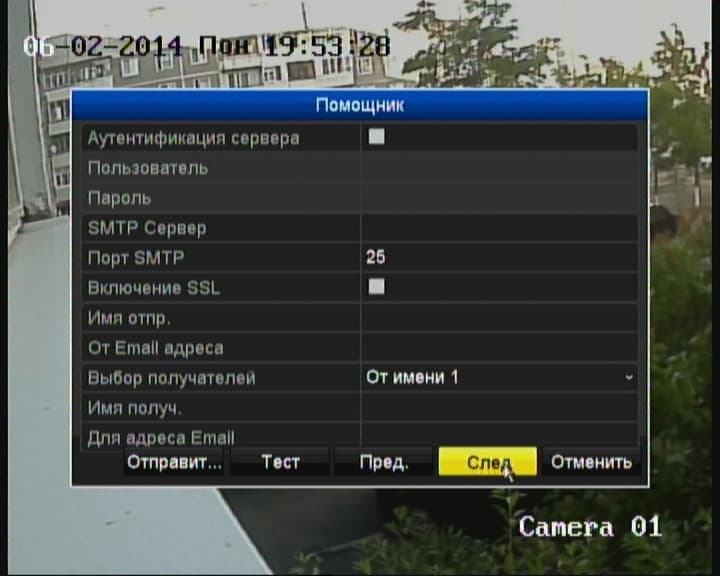

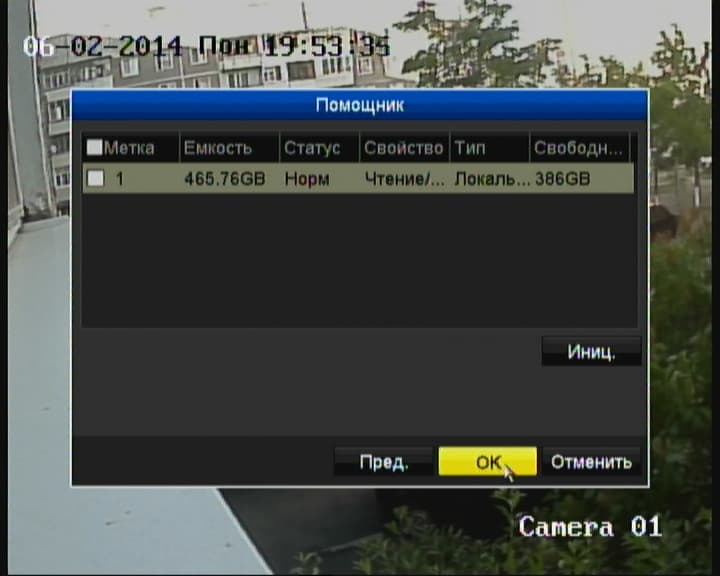

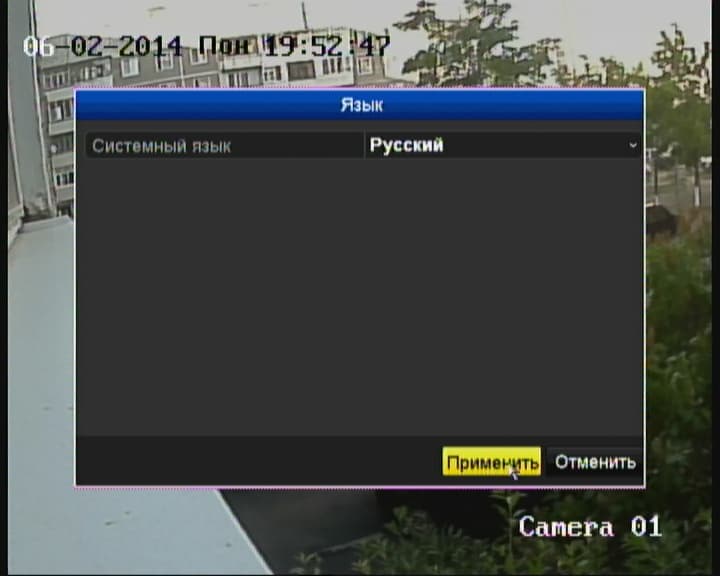

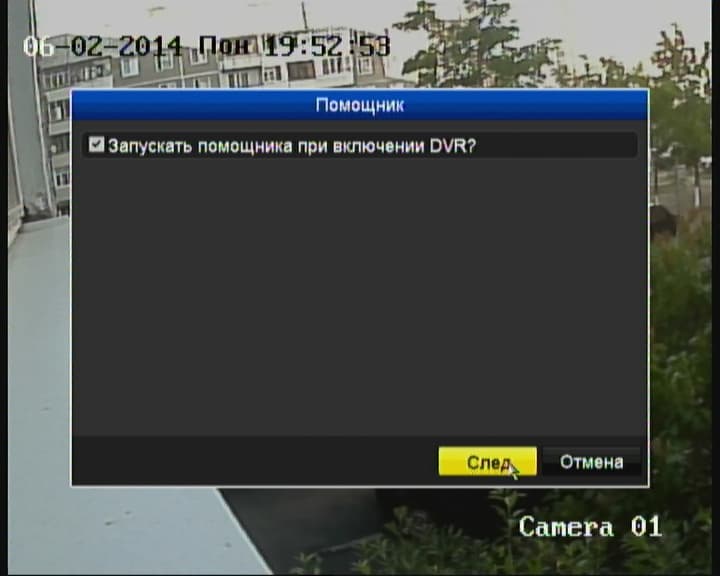

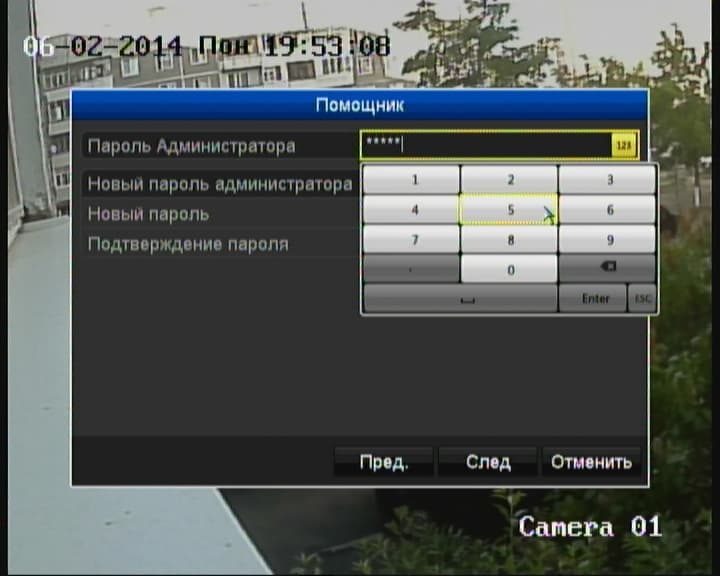

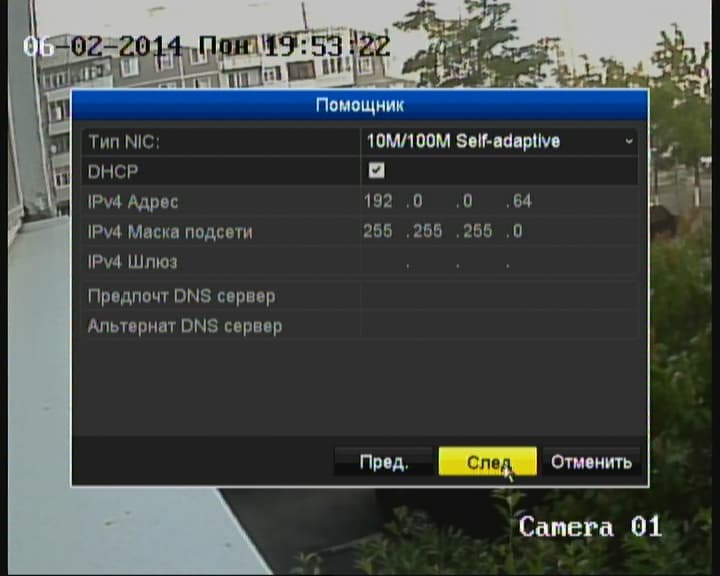

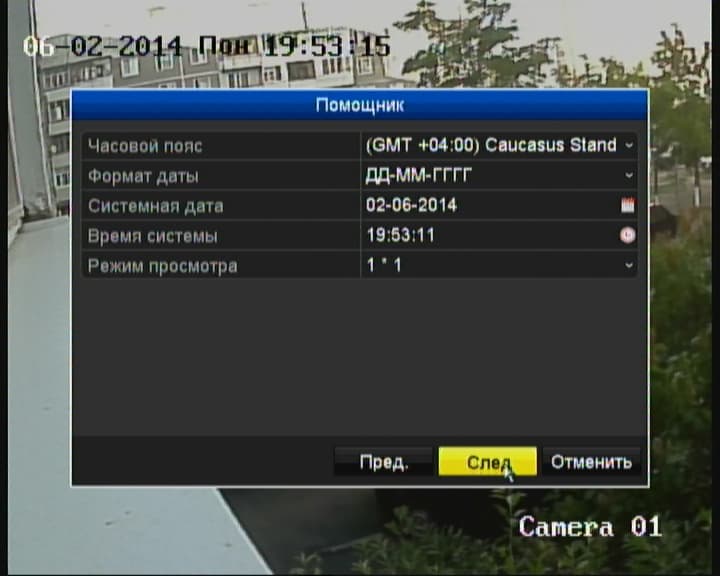

При первом запуске системы на экране подключенного телевизора пользователь увидит пошаговый мастер настройки. Здесь можно выбрать язык системы, активировать запуск этого помощника каждый раз при загрузке комплекса, сменить пароль администратора, установить дату/время с выбором часового пояса, настроить локальную сеть и SMTP-сервер для отправки электронных писем на указанный адрес (это понадобится для отсылки тревожных оповещений), и, наконец, инициализировать новый жесткий диск. Все эти настройки можно вызвать и позднее, а данный мастер можно просто закрыть.

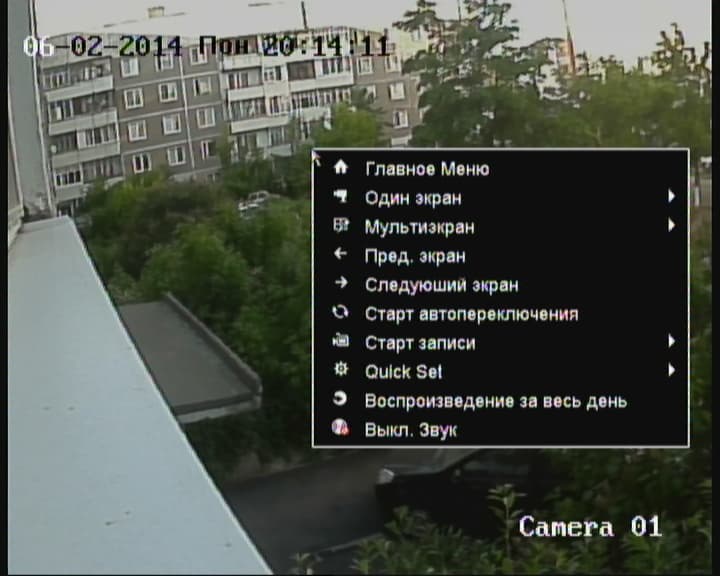

По умолчанию система выводит на экран телевизора картинку с первой подключенной камеры. Для того, чтобы переключиться в многокамерный режим, нужно вызвать контекстное меню. Делается это правой кнопкой мыши, как в обычном ПК.

Искомый режим прячется в пункте Мультиэкран, как несложно догадаться. Здесь же, в меню, можно отыскать и другие команды, ответственные за переключение экранов. Таким образом, быстрое оперативное управление просмотром и записью осуществляется именно через всплывающее меню, вызываемое правой кнопкой мыши.

Режима с отображением двух камер в регистраторе не существует: на экране может отображаться либо одна камера, либо сразу четыре. Два канала по понятным причинам у нас отсутствуют, в комплекте ведь только две камеры. Можно видеть, что первая камера, глядящая на улицу, снимает в цвете, в то время как вторая, находящаяся в комнате и повернутая объективом в угол, автоматически перешла в режим ночной съемки.

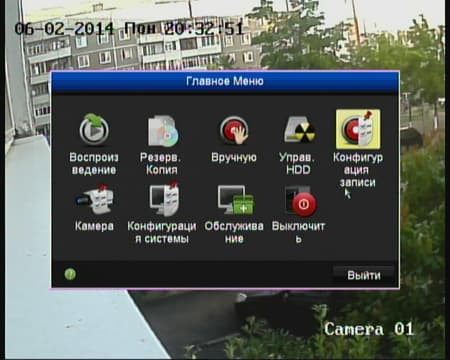

Однако не будем забегать вперед, нас более всего интересует сейчас первый пункт всплывающего меню, самый верхний. Поскольку только он обещает настройки, изучение которых необходимо, чтобы составить впечатление о тестируемом комплексе.

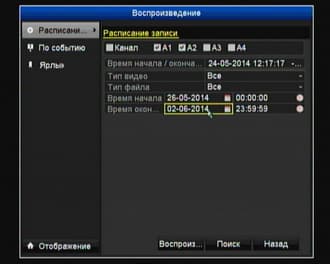

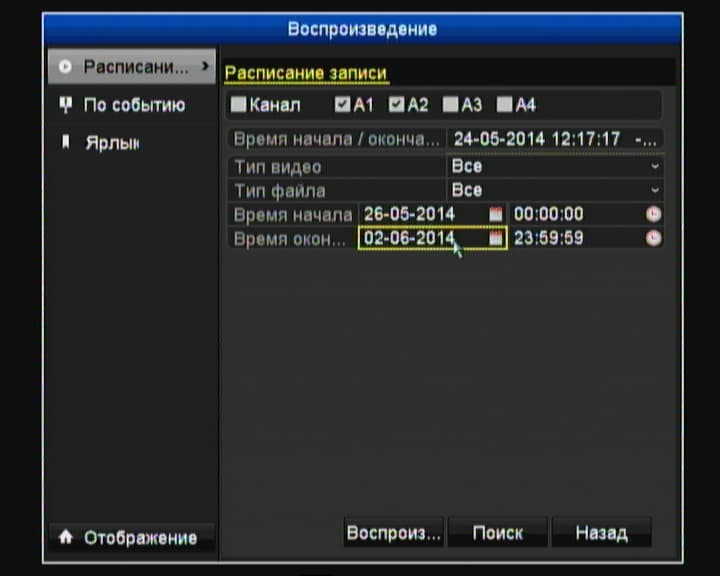

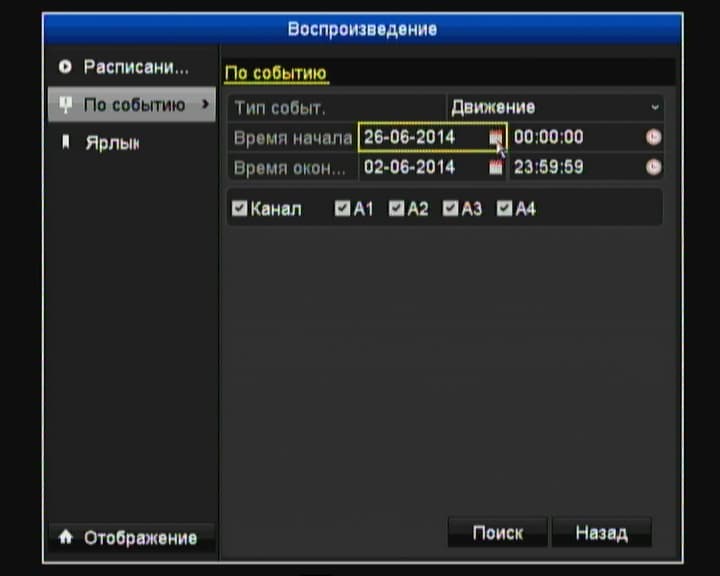

Начнем по порядку. Первая пиктограмма с именем Воспроизведение запускает режим просмотра архива. Здесь можно выбрать метод поиска, задав интересуемый интервал по дате, часам и минутам.

Просмотр записей, сделанных по расписанию, которое задается в настройках Просмотр записей, сделанных вследствие срабатывания датчика движения или иного типа тревоги

Следует отметить приятный факт: комплекс предоставляет чрезвычайно высокую скорость поиска и просмотра материала. Подобную шустрость автору доводилось наблюдать лишь несколько раз, в очень дорогих системах видеонаблюдения, установленных в здании «серьезного» ведомства.

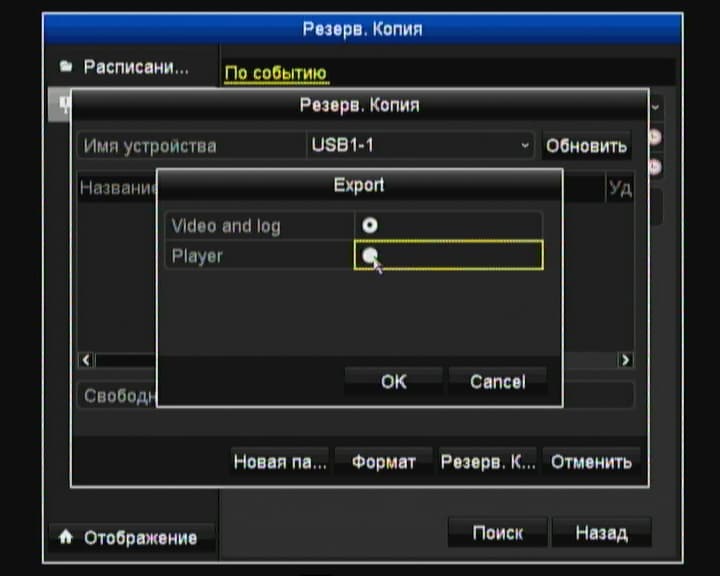

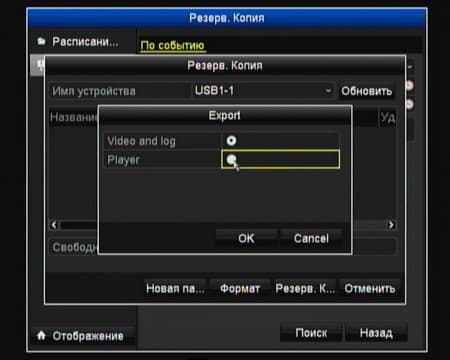

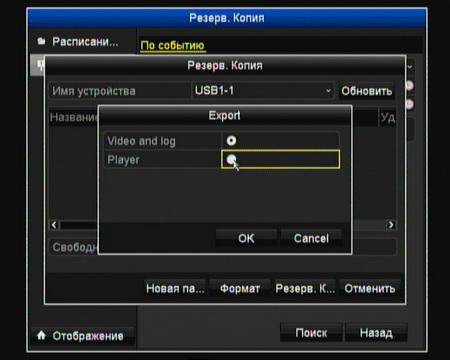

Следующая пиктограмма, Резервная копия, запускает модуль копирования на USB-носитель материала за выбранный отрезок времени. Подключив к свободному USB-порту флэшку, пользователь может скопировать на нее видеоролики, отобранные по какому-либо событию и дате.

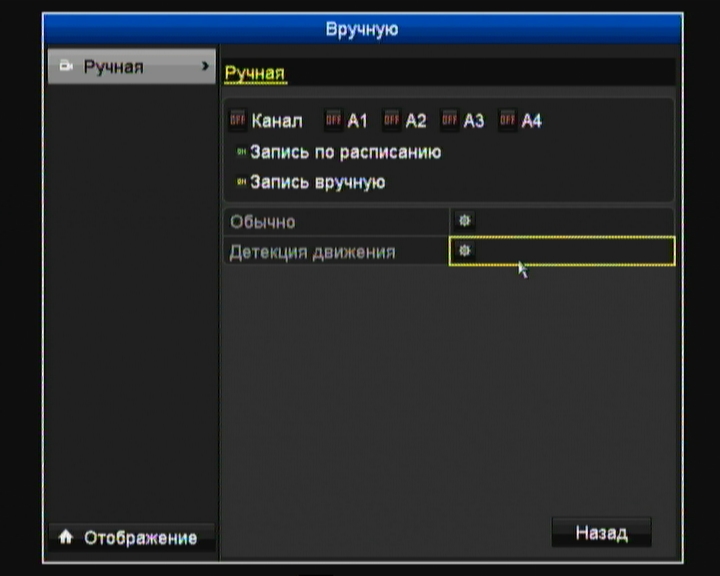

В пункте, имеющем лаконичное название Вручную, принудительно включается запись с выбранных камер, также здесь отображается текущий статус каналов.

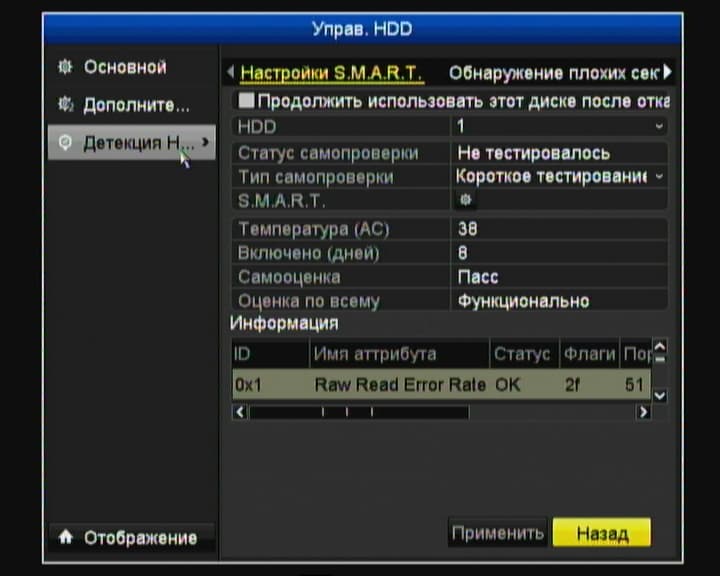

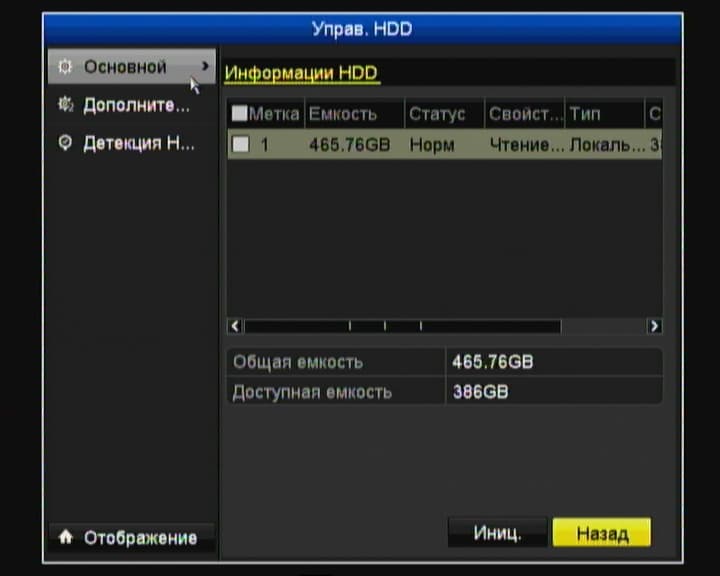

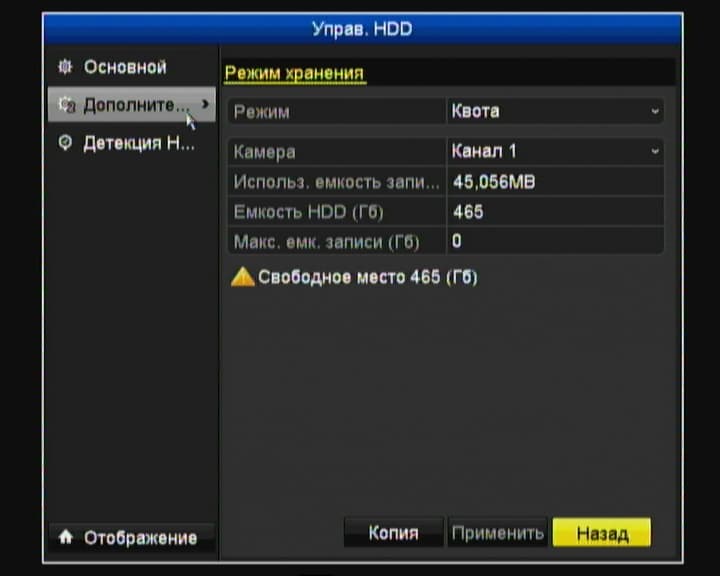

Управление HDD — так называется очередной интересующий нас пункт, имеющийся в главном меню. Здесь осуществляется доступ к информации, связанной с состоянием жесткого диска.

Просмотр общей и доступной емкости жесткого диска Определение квоты для каждого видеоканала в отдельности Просмотр информации о состоянии жесткого диска, тестирование на наличие сбойных секторов

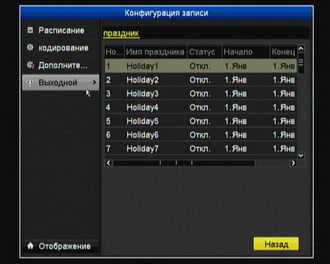

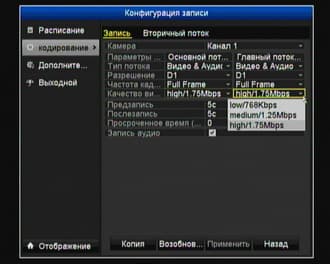

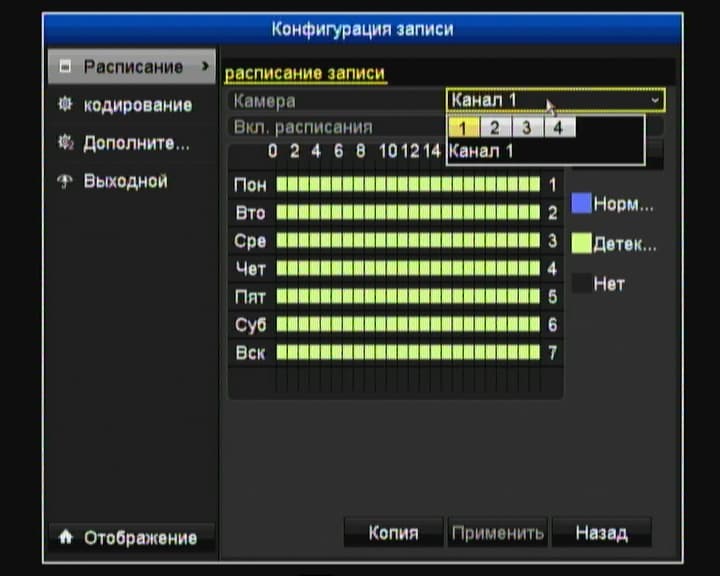

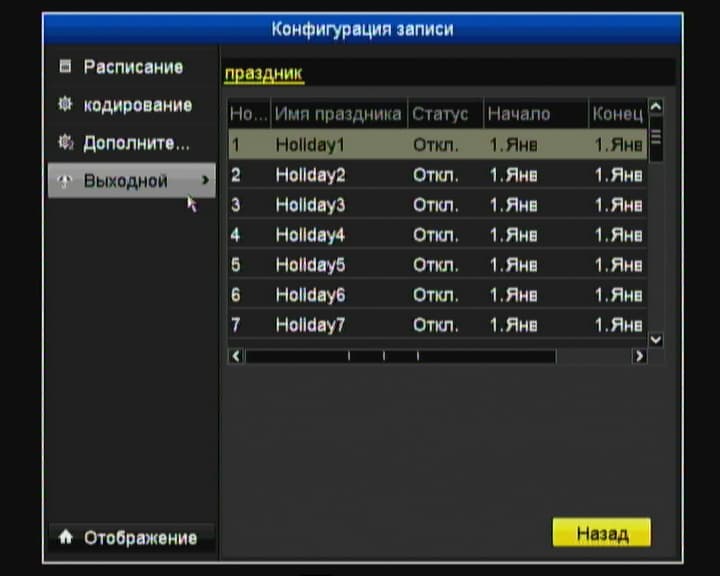

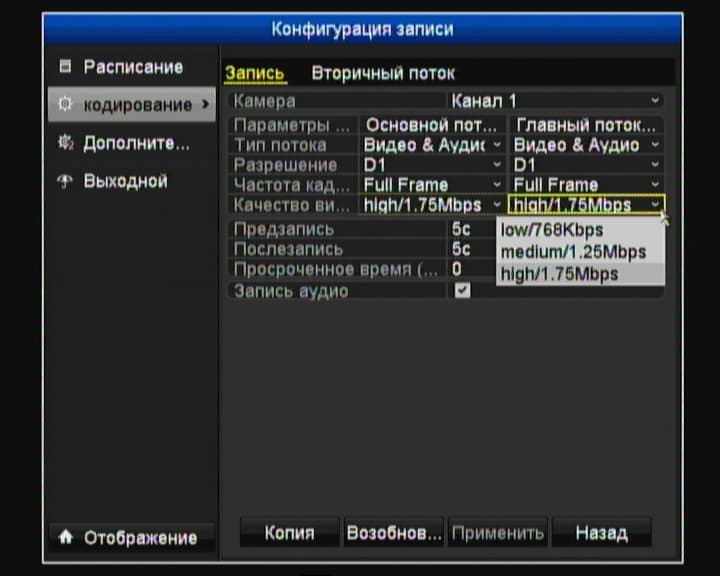

В пункте Конфигурация записи пользователю предоставляется возможность настроить формат сохраняемого видео. Казалось бы, ничего необычного, однако вот что ценно: изменить период и формат позволяется не для всего комплекса в целом, а для каждого канала (читай — камеры) в отдельности!

Определение интервала работы для каждой камеры в отдельности Настройка параметров записи для каждой камеры: тип потока, частота кадров, три варианта битрейта, время записи, предшествующей событию, а также послезаписи

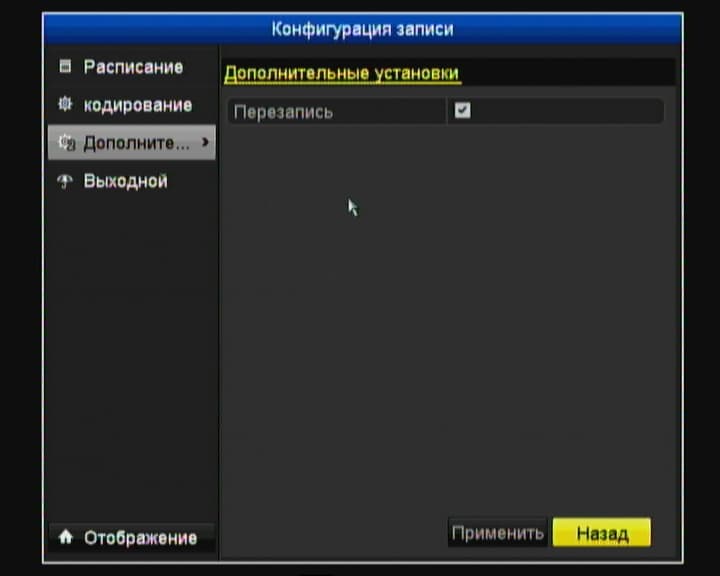

Активация режима перезаписи — удаления старых записей с целью освобождения места для новых Настройка выходных дней — в указанные дни запись производиться не будет

Нужно отметить кнопку Копия — этот инструмент появляется в некоторых пунктах настроек системы. Данная кнопка позволяет скопировать в буфер настроенные параметры камеры с тем, чтобы быстро присвоить их любой другой камере. Таким образом, исключается необходимость обязательной настройки каждой камеры в отдельности.

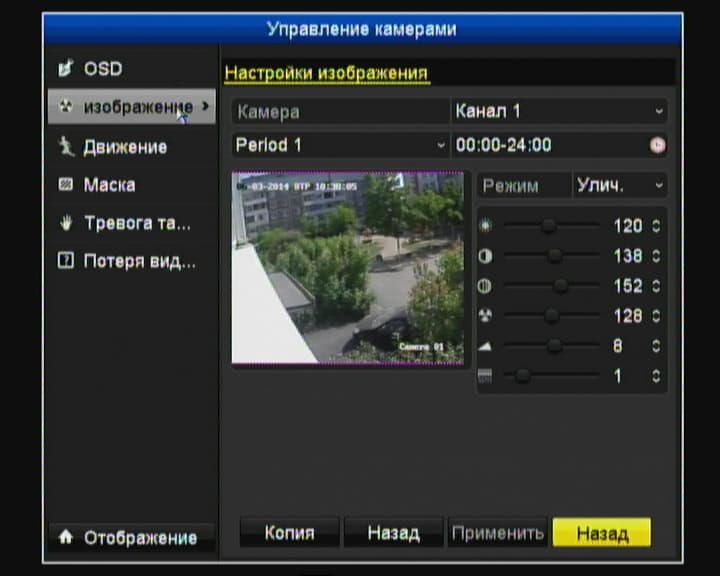

Пункт Камера предоставляет доступ к настройкам, которые определяют поведение каждой камеры в отдельности: выводимая поверх картинки информация, яркость и цветность изображения, зоны детекции и многое другое. Подробнее об этих функциях можно прочитать в следующей таблице.

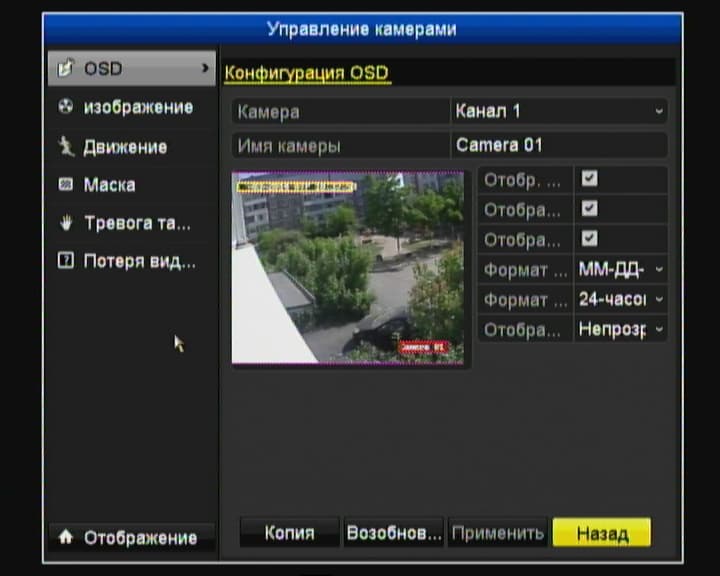

Настройка OSD (On Screen Display — изображение, выводимое поверх основного). В качестве информации, отображаемой поверх видеокартинки, может присутствовать название камеры и текущие дата/время в формате, который определен пользователем. Имеется возможность настройки положения и степени прозрачности надписей Изменение яркости, контрастности, тона, степени цветности и четкости картинки. Для любого времени суток можно определить отдельные параметры. Каждая камера может иметь свои уникальные настройки

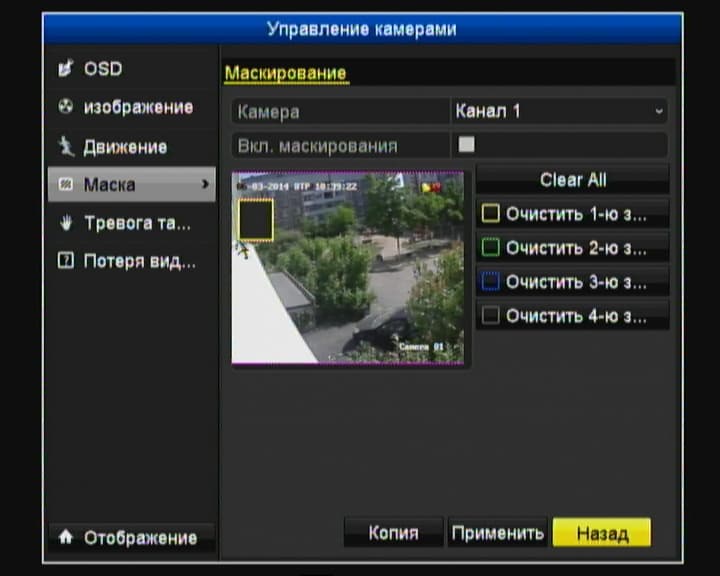

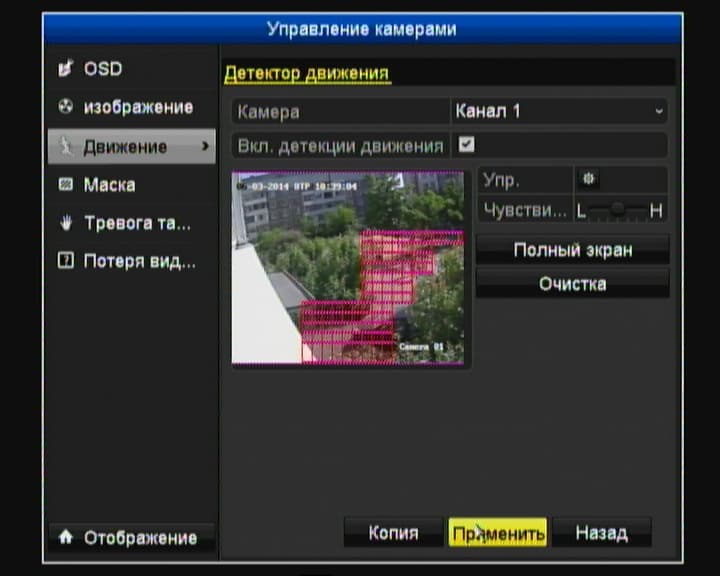

Настройка детектора движения: зоны, где ожидается появление объектов, «рисуются» на экране мышкой. Имеется возможность тонкой настройки чувствительности детектора, однако, как показала практика, значения по умолчанию являются оптимальными для подавляющего большинства случаев Маска приватности — закрашиваемая область, скрывающая происходящее. Например, окна дома напротив (подглядывание преследуется по закону)

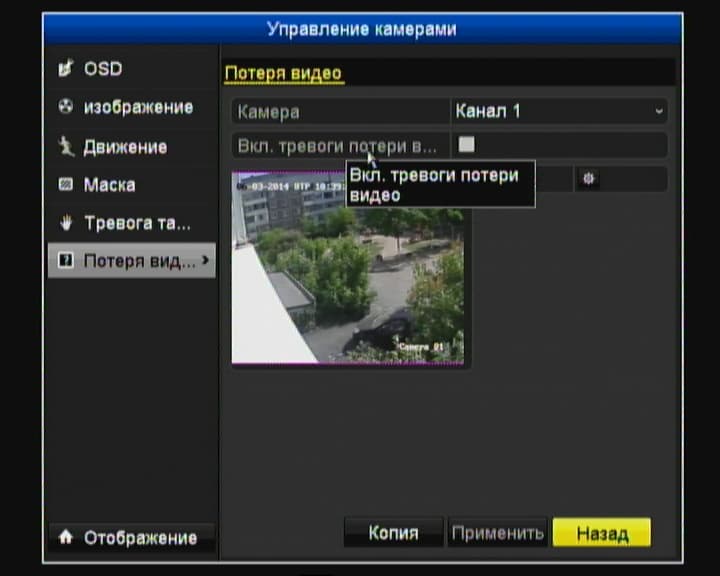

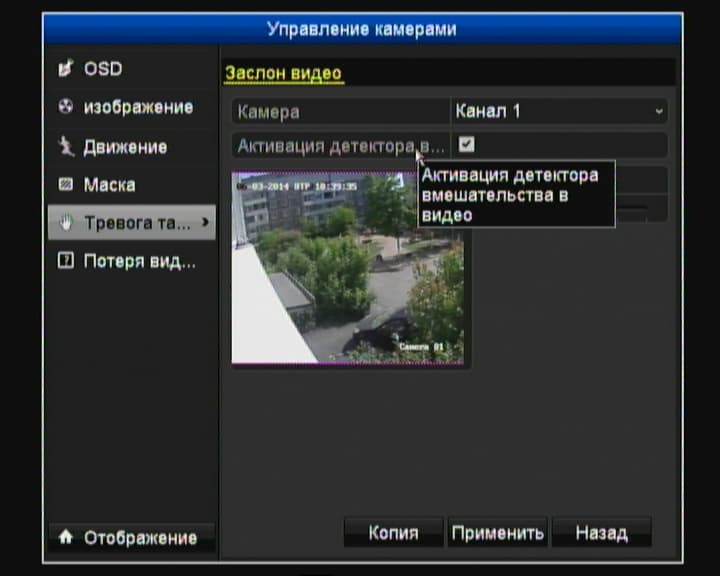

Настройка включения тревоги при загораживании объектива камеры (попытка закрыть камере обзор) Настройка включения тревоги при потери сигнала с камеры (вандализм, порча или хищение камеры)

Конфигурация системы — самый, пожалуй, «серьезный» пункт. Здесь регулируется практически все поведение системы — от настройки даты и времени с возможностью автоматического перехода на «летнее» время и обратно, до создания новых пользователей с присвоением определенных прав.

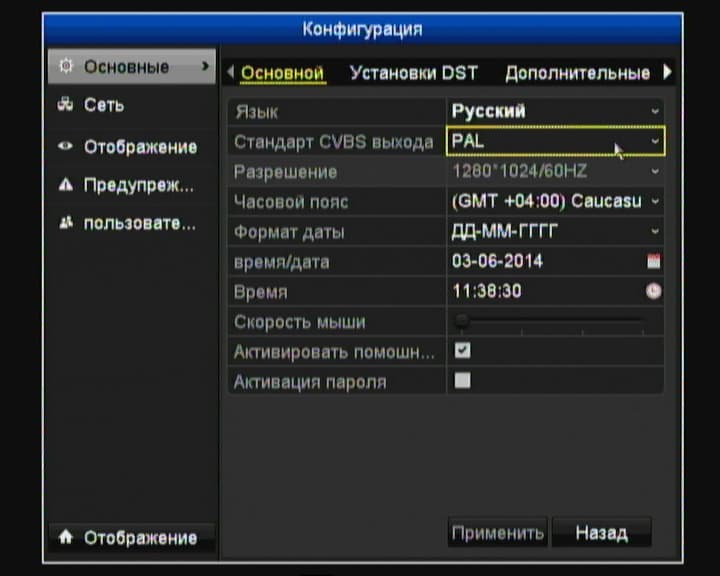

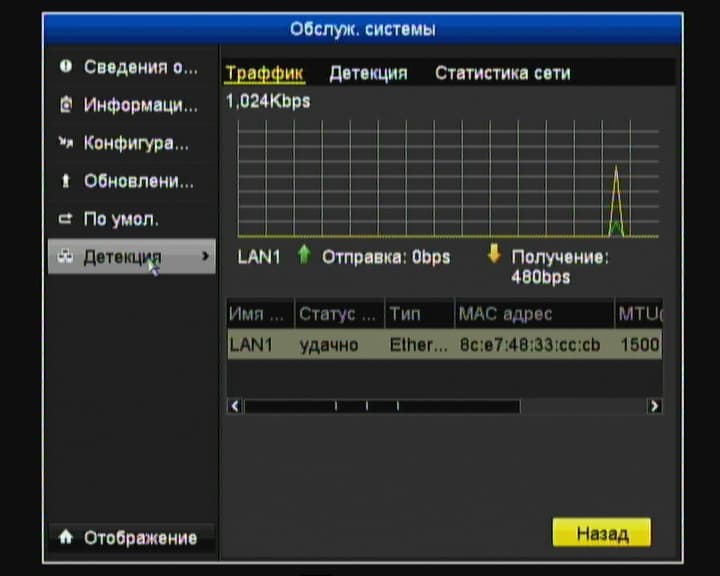

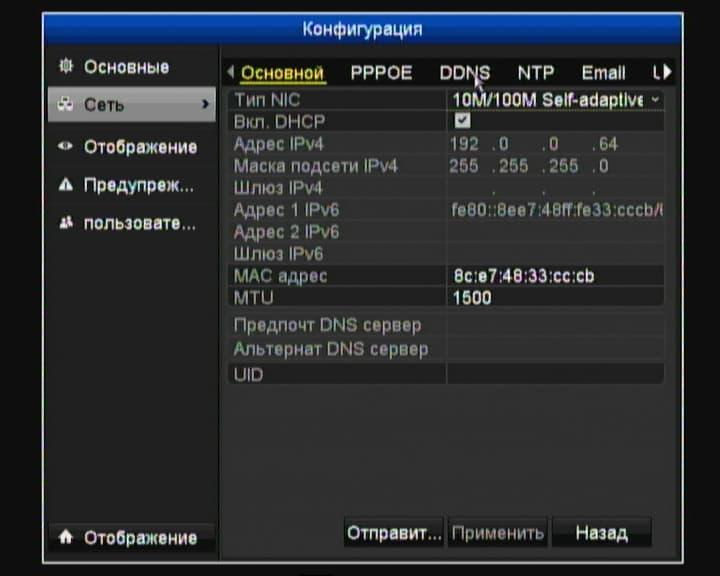

Настройки телевизионного стандарта (PAL/NTSC), настройки даты/времени, активация входа по паролю Сетевые настройки: PPPOE, DDNS (имеется поддержка фирменного сервиса Swann DNS), электронной почты отправителя и получателя (поддерживается несколько отправителей и адресатов)

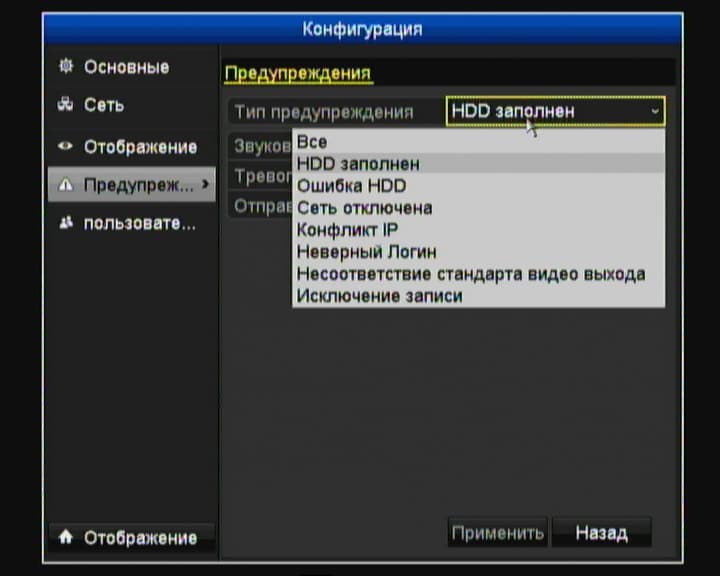

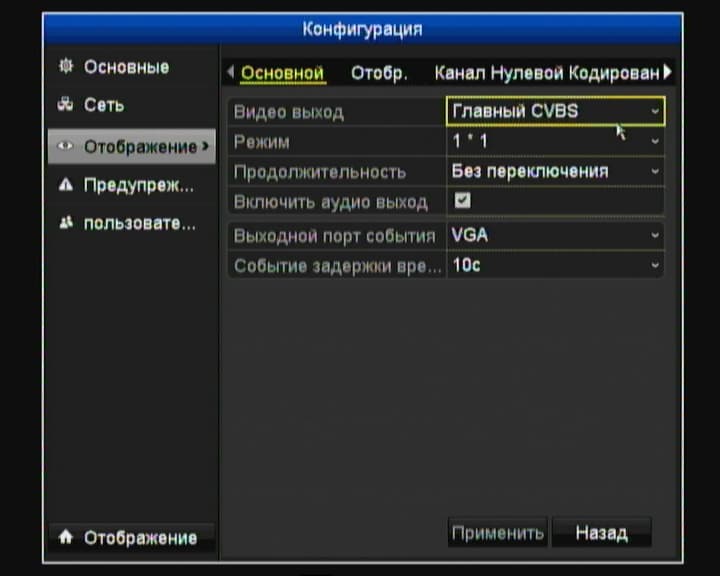

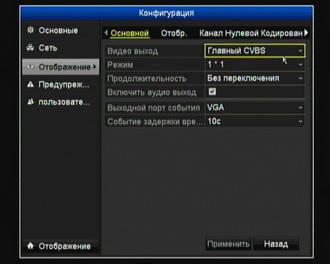

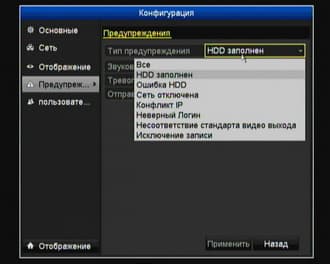

Выбор основного и дополнительного видеовыходов. Видеовыходы в регистраторе не дублируют друг друга, они независимы. Так, на мониторе, подключенном к регистратору по D-sub, может отображаться текущая картинка с камер. В это же время на телевизоре, подключенном к регистратору по композиту, можно вести поиск событий, изменять системные настройки, или дублировать картинку с камер. Настройка действий при тревоге (звуковое оповещение, вывод на экран, сообщение по электронной почте). В качестве триггера могут выступать такие события, как переполненность или отказ жесткого диска, отключение сети и прочие сетевые проблемы, попытка входа неавторизованным пользователем и другие

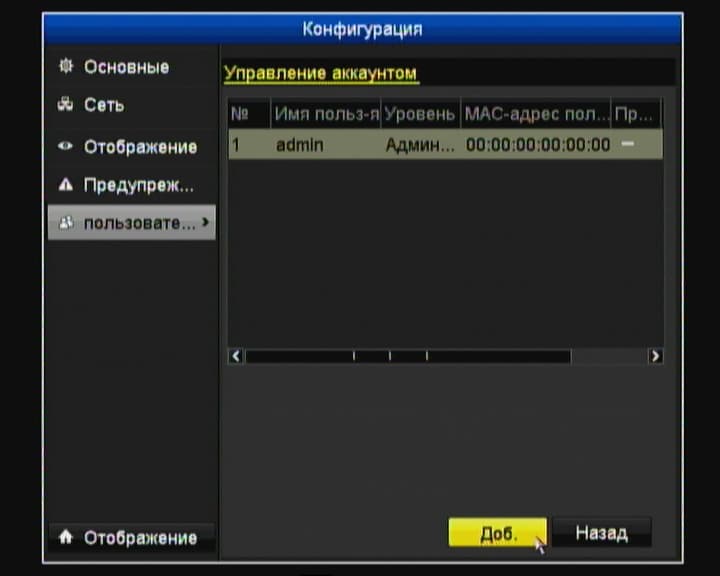

Создание новых пользователей и редактирование прав существующих пользователей

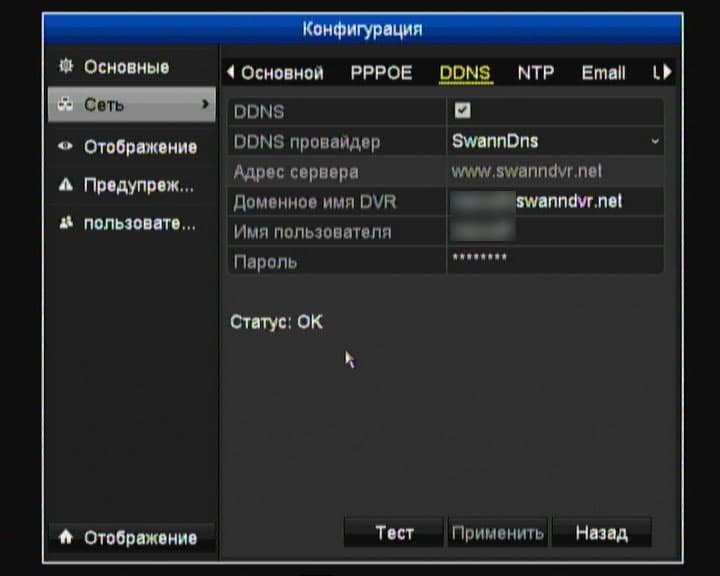

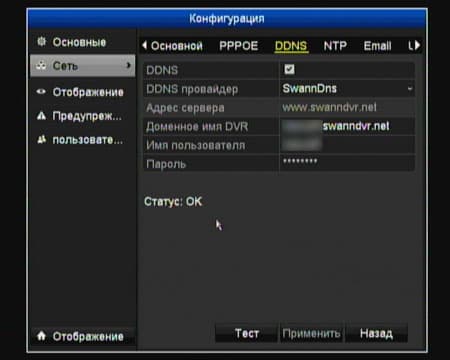

Что касается DDNS — простейшая и быстрая регистрация в фирменном сервисе Swann DNS позволяет получить постоянную «прописку» в Интернете. Для проверки доступности комплекса через данный DNS-сервис в настройках имеется кнопка Test. Минутное раздумье — и на экране появляется вожделенное Статус: ОК! Теперь к вашему комплексу можно «достучаться» из любой точки планеты, даже если провайдер не предоставляет постоянный IP-адрес — достаточно иметь присвоенный вновь созданный адрес ИМЯ_ПОЛЬЗОВАТЕЛЯ.swanndvr.net.

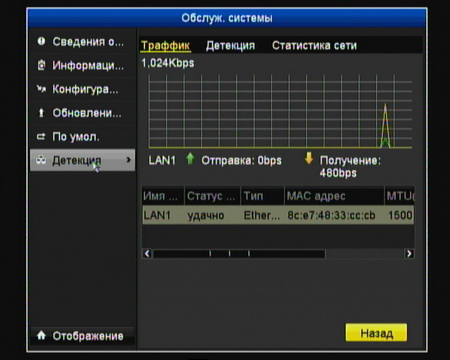

Предпоследний пункт выполняет чисто информационную функцию. Здесь выводятся сведения о текущем состоянии комплекса, такие, как общие сведения о системе, статусе подключенных камер, настройках сетевого соединения, состоянии жесткого диска. Также в данном пункте имеется возможность экспортировать записи журнала событий, сохранить или загрузить настройки комплекса посредством копирования или восстановления конфигурационного файла, обновить встроенное программное обеспечение, откатить настройки к заводским.

Последний пункт не так интересен, как предыдущие, поскольку с его помощью комплекс отключается. Понятно, что такая возможность — отключить систему программно — должна существовать. Однако необходимость в таком «инструменте» вызывает сомнения в лучшем понимании этого утверждения. За время тестирования системы у нас были основания поверить в её надежность, но об этом — в следующей главе, эксплуатационной.

Эксплуатация

В первую очередь следует рассказать, что тестирование данного комплекса производилось в два этапа. Первый — практический. Система видеонаблюдения была размещена в небольшом частном доме одного мелкого городишки, камеры установлены под козырьком крыши — высота получилась довольно внушительная для «деревни», примерно четыре метра. После установки система проработала непрерывно около недели, обе камеры все это время неустанно фиксировали каждое движение в поле их зрения, а на регистратор, соответственно, велась запись событий. В течение этого тестового периода в доме несколько раз отключалось электричество (да, сельские электролинии пока еще по надежности далеки от городского энергоснабжения). Однако, эти отключения никак не сказались на работоспособности комплекса — при появлении в сети напряжения система автоматически загружается и продолжает работу с прежними настройками. Дата и время при этом не сбиваются — благодаря наличию элемента питания на основной плате система всегда помнит текущее время, которое отображается поверх записываемого видео.

К сожалению, с интернетом в глуши дело обстоит пока ещё крайне туго. Номинально связь, конечно, имеется, если верить надписи 3G в статусной строке планшета или телефона. На практике же мобильный интернет в этих местах бывает доступен в течение несколько часов в сутки, и то лишь ночью да на смешной фактической скорости. По этой причине установленный комплекс проработал целую неделю в автономном режиме, без связи с внешним миром. За это время на жестком диске появилось несколько десятков тысяч файлов, каждый из которых содержал видеозапись какого-то события (общий объем файлов составил чуть менее ста гигабайт, по 50 гигабайт на одну камеру). Нужно заметить, что подавляющая часть этих файлов не представляет собой ничего интересного. Случайная ветка дерева, согнутая ветром и попавшая в зону ответственности детектора движения, либо сверкнувший в инфракрасном свете камеры ночной мотылек — вот и все событие.

Вывод: чтобы минимизировать появление таких файлов-пустышек, к определению зон детекции движения следует относиться очень серьезно. Однако некоторые записи оказались чрезвычайно полезными в плане контроля за действиями нанятых работников: когда и в какое время был привезен строительный материал, сколько перекуров было сделано работниками. Ну и прочая интересная для анализа информация.

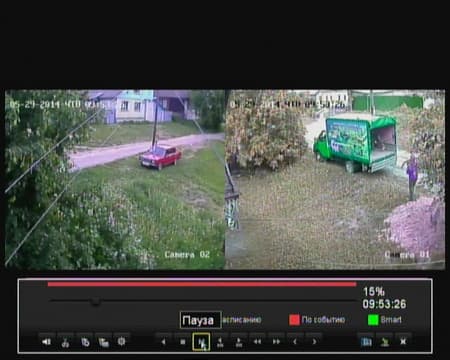

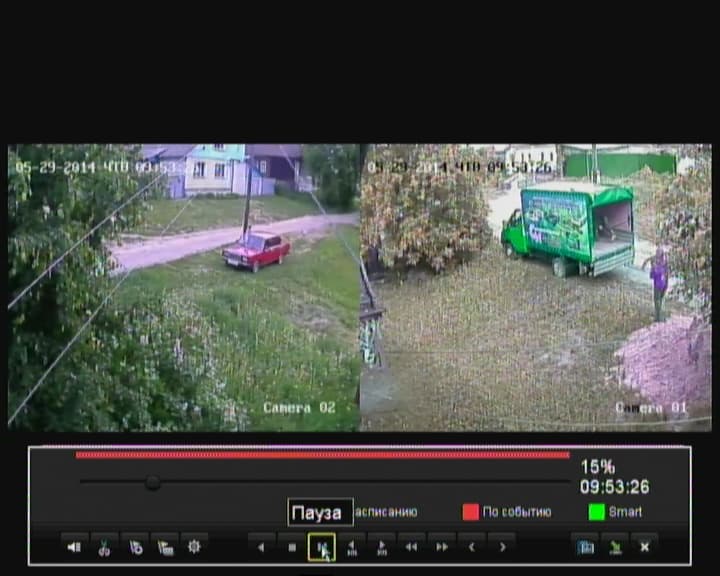

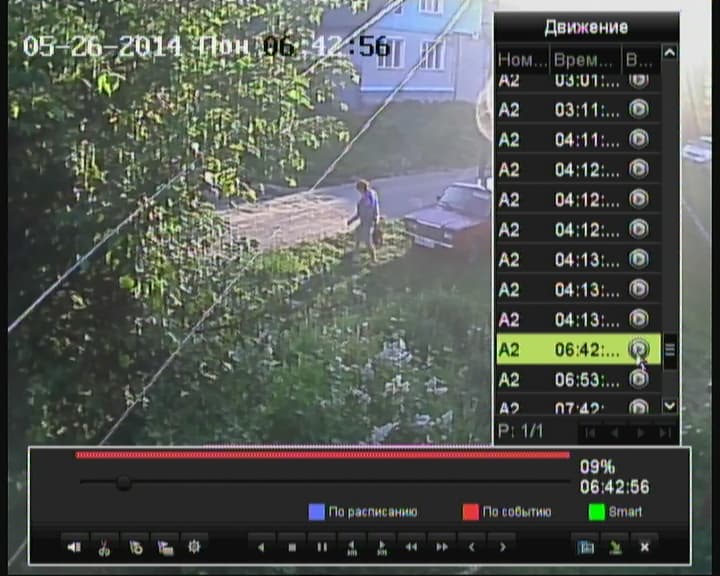

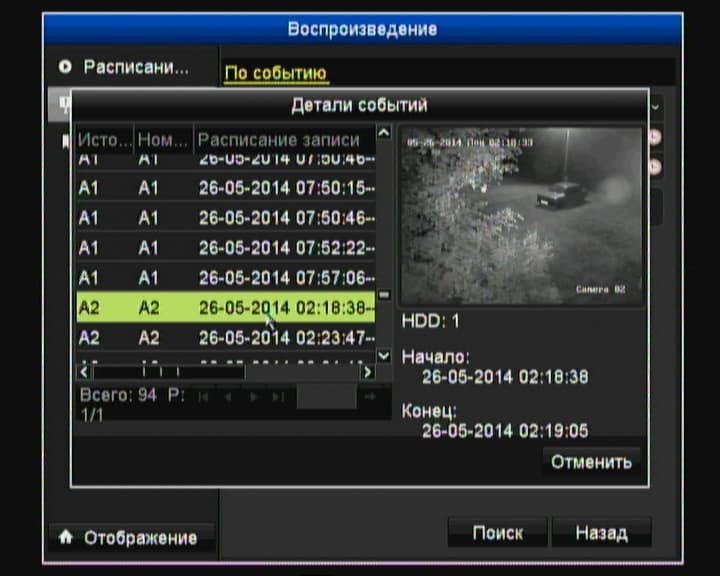

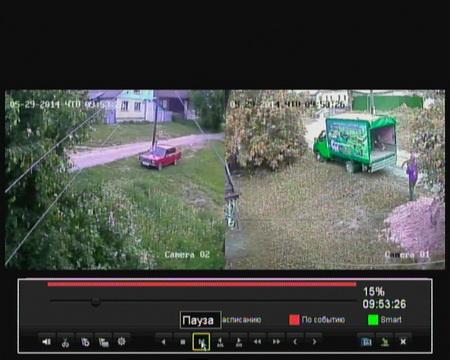

Просмотр записанных событий возможен путем поиска за определенную дату и время с выбором нужной камеры. Во время просмотра появляется удобная опция — если курсор мышки сдвинуть в крайне правое положение, то в этой части экрана появляется список воспроизведения.

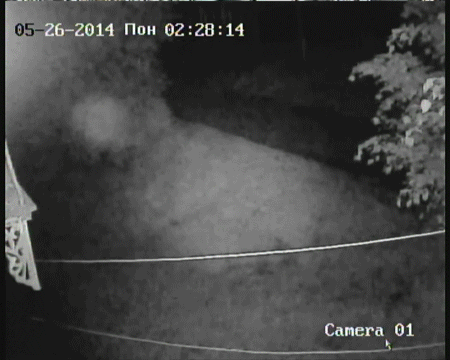

Эффективность инфракрасных светодиодов камер составляет 15-20 метров — далее начинается сплошной неразборчивый мрак.

Каждая камера автоматически переключается в ночной режим, как только освещенность падает до малых величин. Кстати, это переключение в ночной режим и обратно сопровождается громким щелчком внутри корпуса камер. В следующем ролике можно видеть, как реагирует камера на пошаговое резкое изменение уровня освещенности, как вслед за падением потока света камера резво подстраивает экспозицию, а при наступлении сумерек переключается в ночной инфракрасный режим.

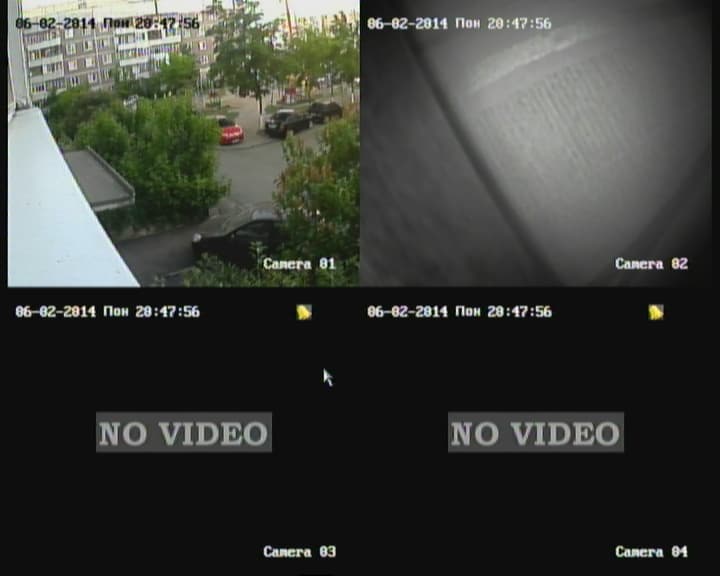

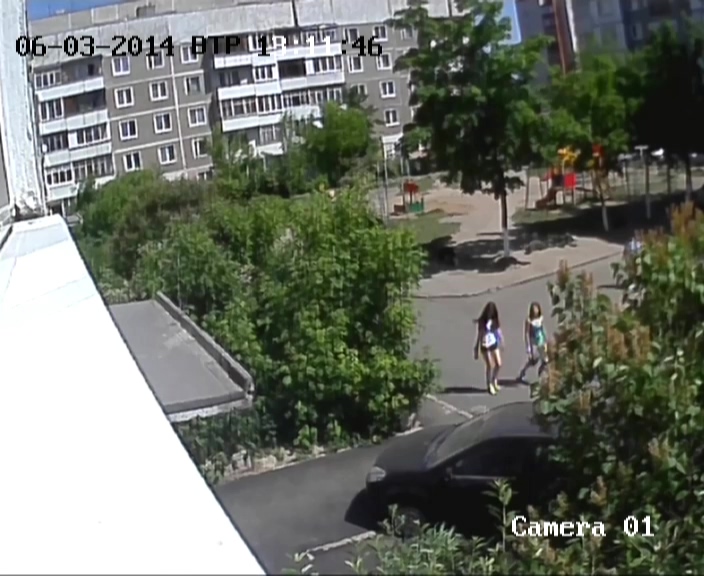

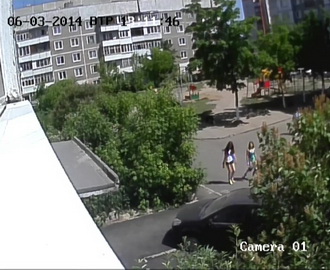

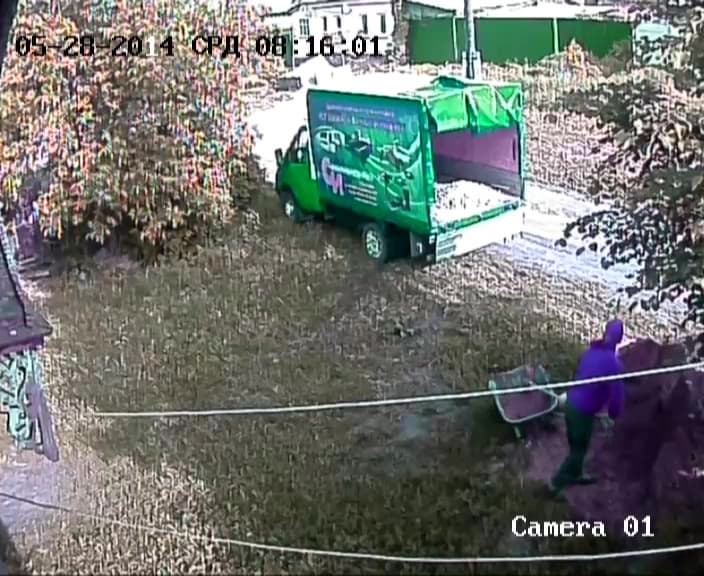

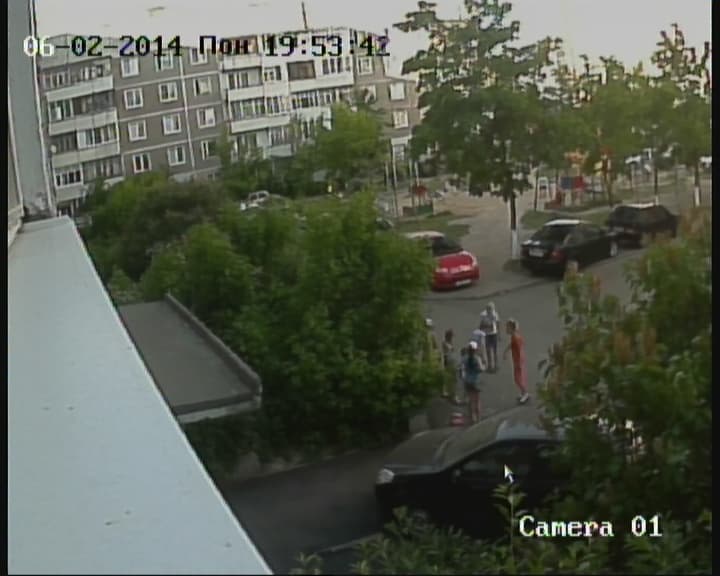

Отметим важный момент: нельзя судить о качестве видео по представленным выше стопкадрам. Дело в том, что сделаны они посредством карты захвата, к которой комплекс подключался через композитный кабель. Совсем иное дело — подключение через D-sub, но, к сожалению, такой карты захвата у нас нет. Впрочем, что это мы! А как же видеоархив, накопленный за долгие дни автономной работы комплекса?

Скачать оригинальный ролик Скачать оригинальный ролик

Можно видеть, что в первом случае (деревенском) автор слегка перемудрил с цветами — виной тому старинный кинескопный телевизор, к которому был подключен комплекс, и на котором решительно невозможно рассмотреть картинку в деталях, а уж тем более правильно выставить баланс белого (иного средства отображения в сельском доме попросту не нашлось). Кстати, это еще одно напоминание о том, что негоже лезть в заданные производителем настройки, включая параметры цветности, яркости и прочих резкостей. Как уже говорилось, данные настройки, заложенные в систему по умолчанию, являются оптимальными, и трогать их следует только в исключительных случаях, когда вы полностью уверены в результате своих действий.

Что касается детализации видео — ну какую детализацию можно требовать от камеры и комплекса, которые — как заявлено в спецификациях — предоставляют лишь 540 телевизионных линий? Более того, эти заявленные линии имеют слабое отношение к действительности. Как, например, не имеют отношения к действительности современные размеры видеокадра. Например, пресловутые 1920×1080. На практике оказывается, что эти размеры отражают всего лишь разрешение кадра, то есть его размер в точках. При этом разрешающая способность камеры — это совершенно иное дело, никак не связанное с маркетинговым обозначением видеоформата. Попытаемся измерить разрешающую способность наших камер, которые подключены к рассматриваемому комплексу. Для этого произведем съемку специальной тестовой таблицы:

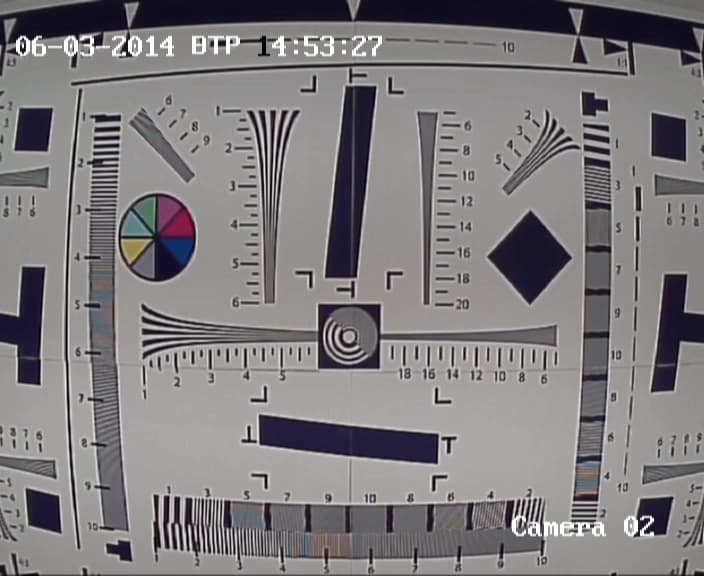

Как видим, разрешающая способность камеры упирается в 400-450 линий. Этот результат соответствует средненьким видеокамерам, снимающим в SD стандарте. Что для повседневного наблюдения в небольших помещениях вполне достаточно (да, цвет глаз злоумышленника в такой съемке вряд ли разглядишь, как это с успехом делают герои голливудских техно-сказок).

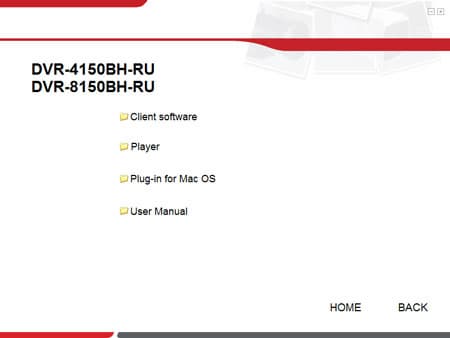

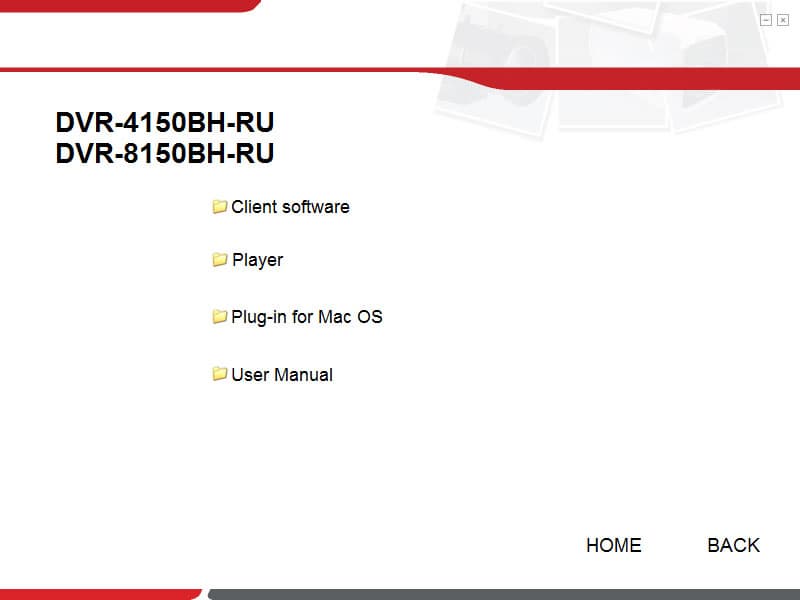

Настало время рассказать о программном обеспечении для ПК, которым снабжается система. Дистрибутив этого ПО хранится на прилагаемом компакт-диске вместе с PDF-версиями руководств. Автозапуск у диска имеется, но всё, что делает эта оболочка — всего лишь открывает папки с выбранными элементами, что быстрее и проще сделать вручную.

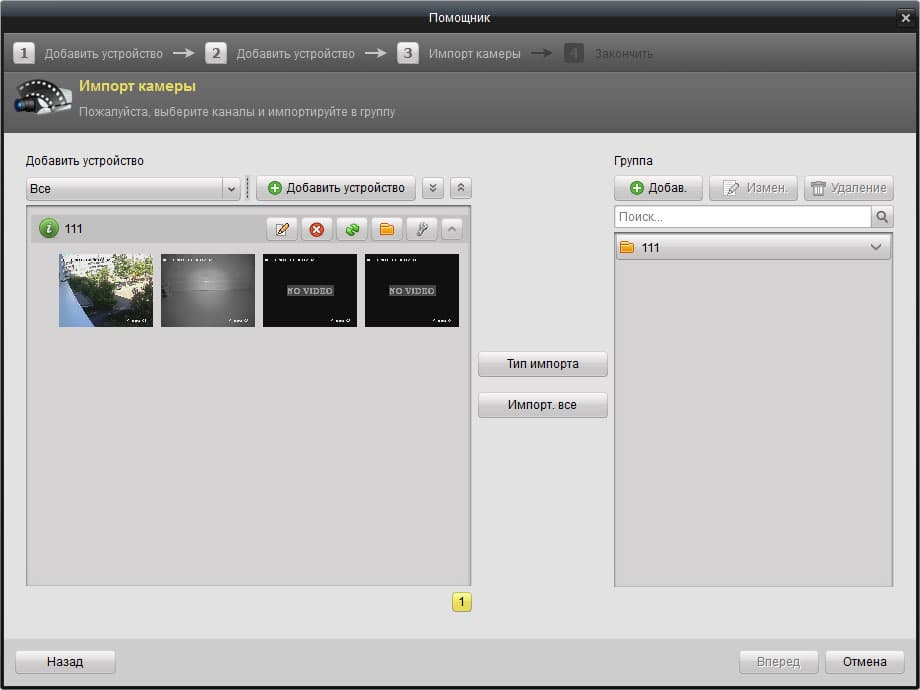

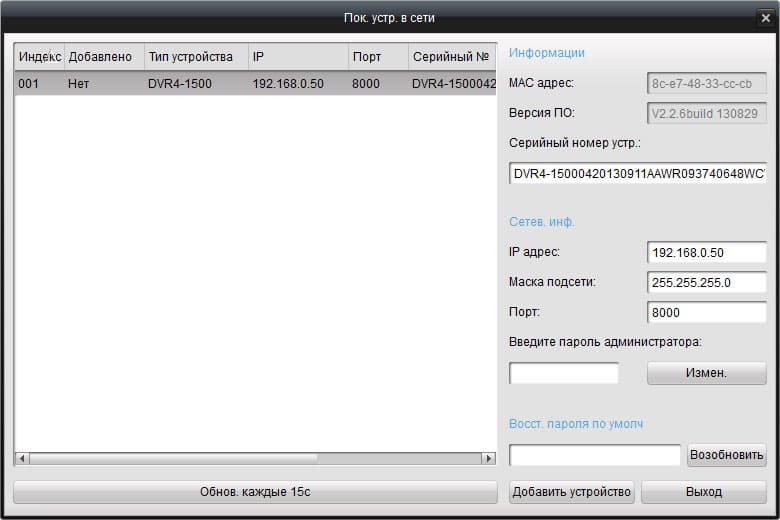

При первом запуске основного приложения, имеющего название SwannView Plus Client, следует добавить в программу наш комплекс. Который, разумеется, в это время должен работать и быть подключенным к той же сети, что и ПК. Отыскать нашу систему наблюдения в локальной сети поможет мастер настройки:

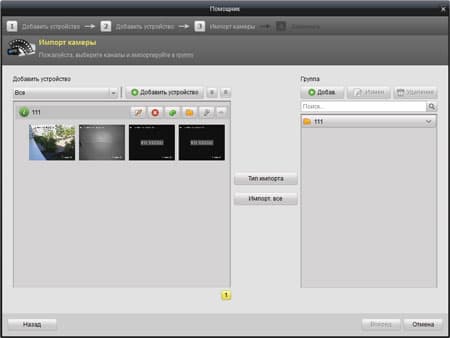

После того, как комплекс добавлен, пользователь имеет возможность добавить на главный экран приложения только нужные камеры. В нашем случае это те две, которые подключены к системе.

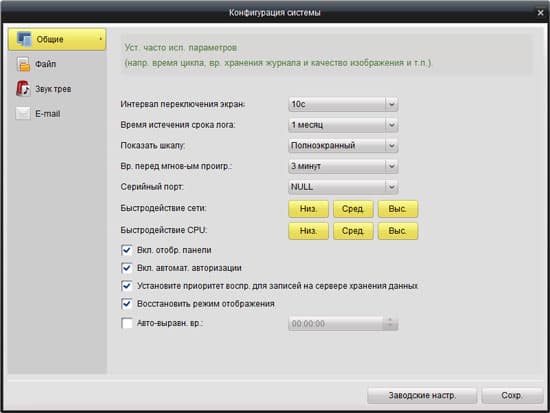

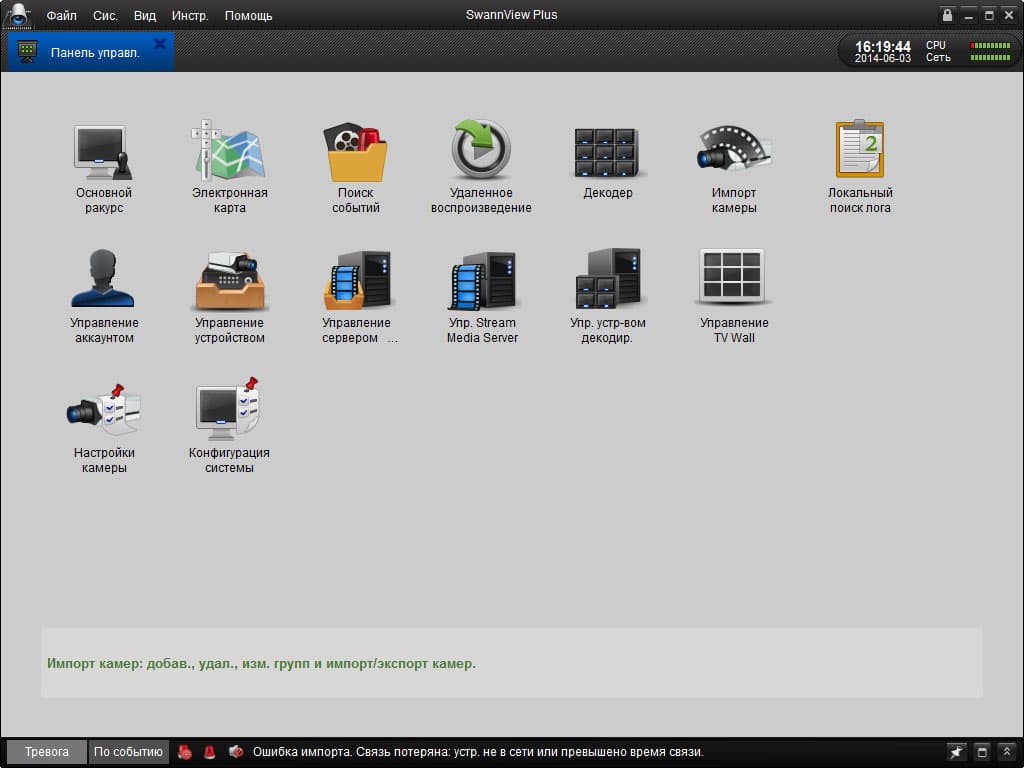

Панель управления данного приложения хранит множество иконок, запускающих соответствующие модули. Например, отсюда можно перейти к просмотру живого видео или архиву с возможностью поиска, в том числе «умного», когда пользователь указывает на экране область, движение в которой следует анализировать.

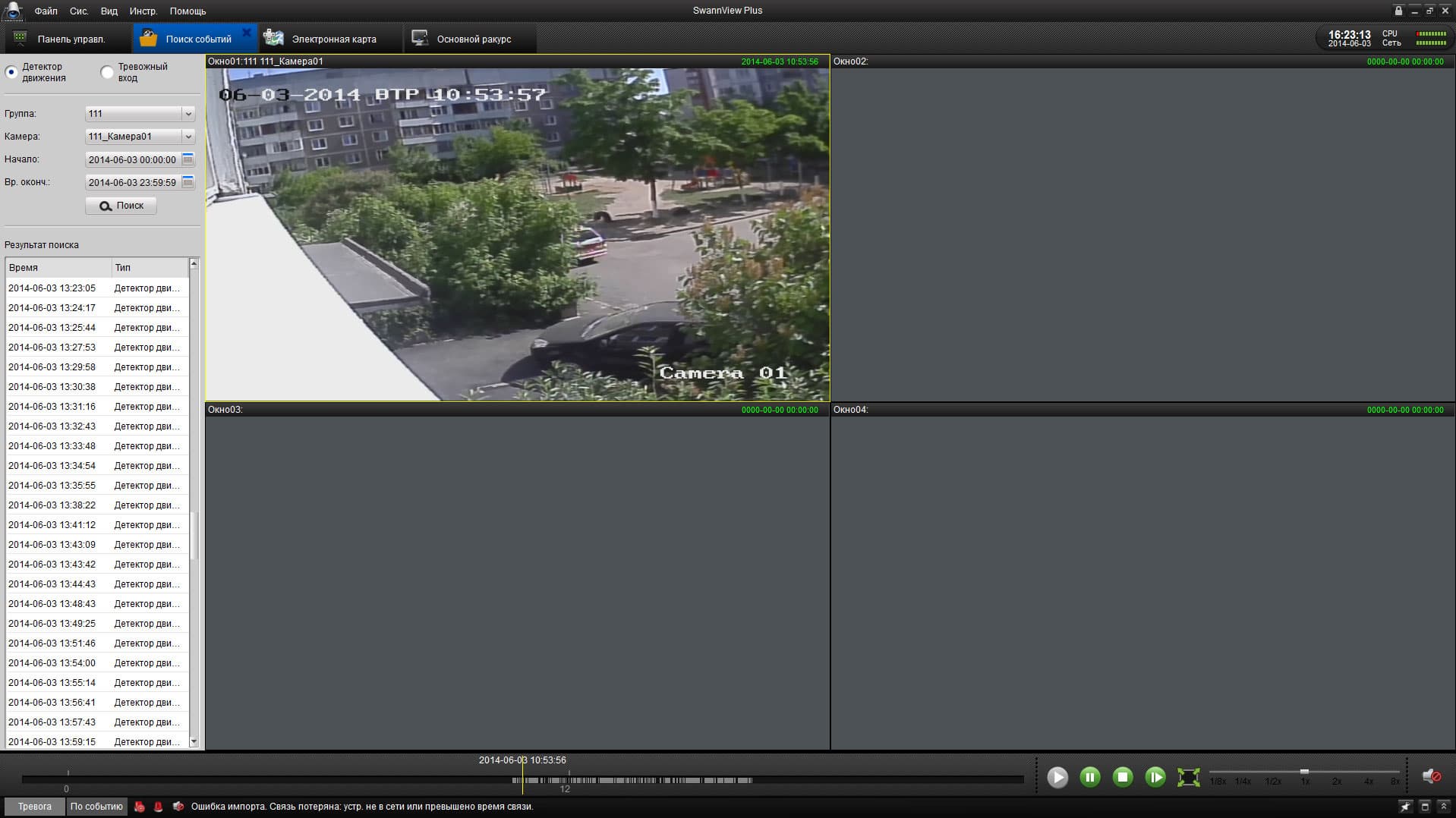

Поиск событий работает так же шустро, как и во встроенном программном обеспечении комплекса при просмотре на телевизоре. Список воспроизведения, расположенный в левой панели главного программного окна, помогает найти нужное событие и в считанные секунды воспроизвести его.

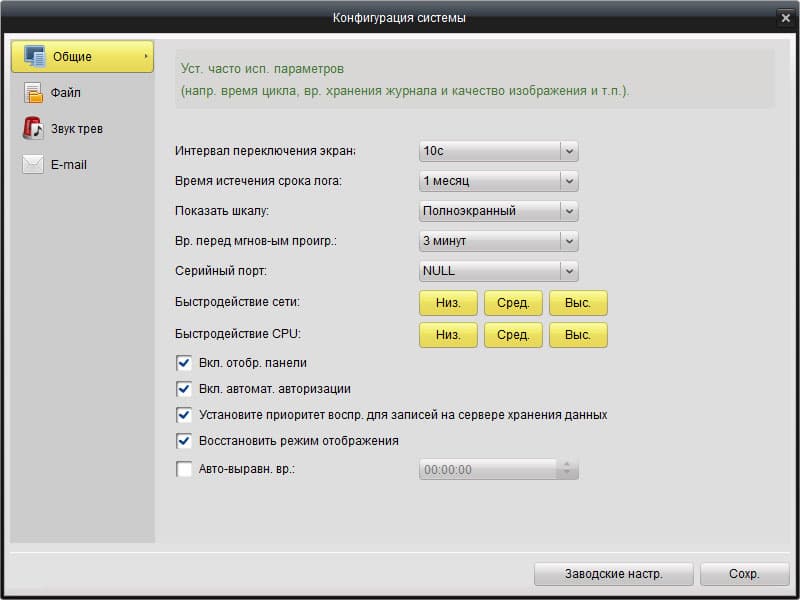

Также в Панели управления имеются модули всех настроек, которые мы рассмотрели в предыдущей главе. С тем отличием, что процесс изменения системных параметров здесь производить все же удобнее, чем на телевизоре.

В заключение практической главы рассмотрим вопрос удаленного наблюдения и управления комплексом посредством мобильных устройств. Наверное, эта тема является сегодня животрепещущей для каждого производителя различных — редкий из них пренебрежет функцией связи гаджета с мобильным устройством через интернет. Компания Swann в этом плане не отстает от других. А то и наоборот: если судить по количеству разномастных фирменных приложений, имеющихся в Play Google, не только не отстает, а очень даже обгоняет (аналогичный список можно найти и в App Store).

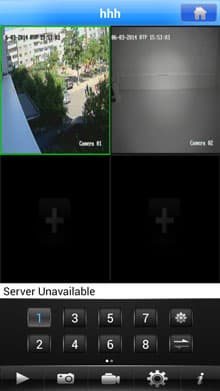

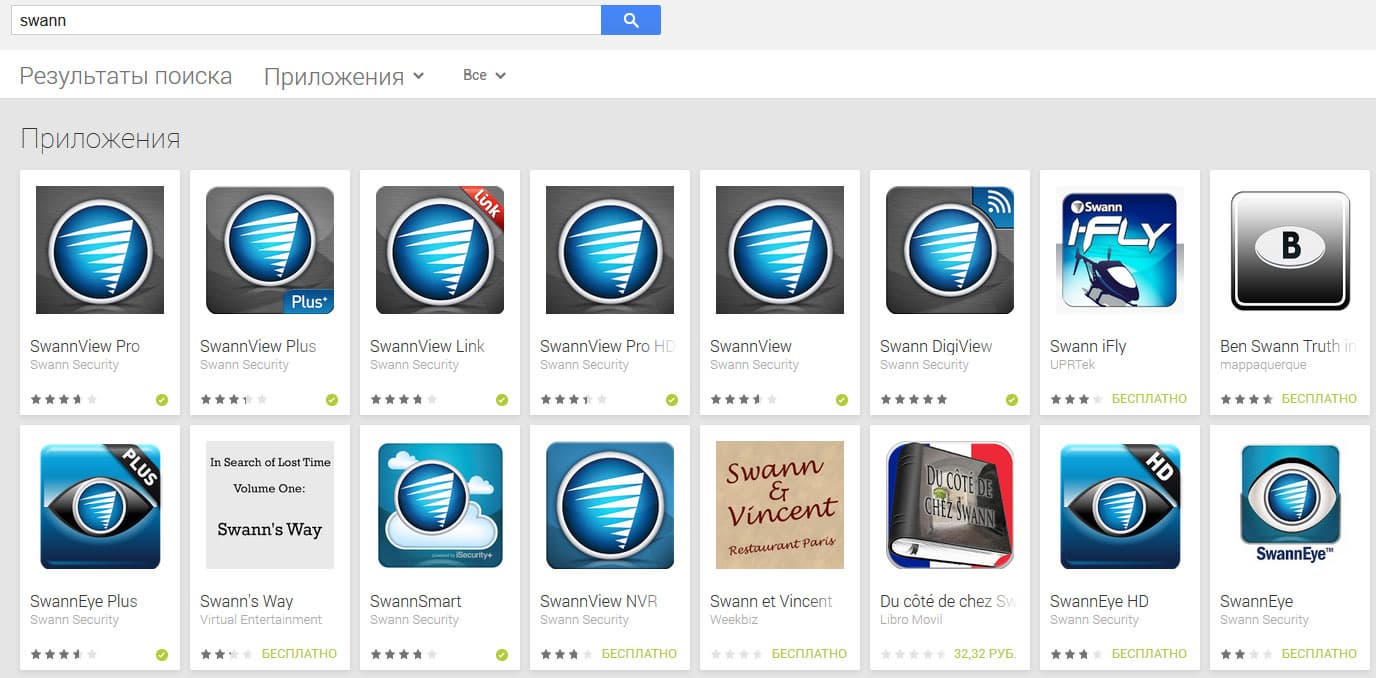

Большая часть этих приложений походят друг на друга, представляя собой типичное средство для удаленного наблюдения. Различия скрываются лишь в степени сложности подключения удаленных комплексов.

Выводы

Наверное, единственным минусом рассмотренного комплекса видеонаблюдения можно считать невысокое разрешение видео. Но это лишь с точки зрения перфекциониста, обладающего значительными финансовыми возможностями. Справедливости ради, отметим — в модельном ряду компании Swann можно отыскать системы, предоставляющие гораздо более высокое разрешение.

  • простота установки и настройки комплекса
  • возможность настройки и управления системой без ПК
  • поддержка всех распространенных сетевых протоколов, включая Multicast AР
  • надежность и неприхотливость, бесшумная и быстрая работа системы
  • честные 25 кадров в секунду на каждую камеру, в отличие от некоторых систем видеонаблюдения, где 25 кадров делятся на количество подключенных камер
  • добротная программная поддержка, включающая облачные сервисы и широкий выбор приложений для мобильных устройств

Стоимость рассмотренного комплекта составляет около 18 тысяч рублей. Недешево, казалось бы. Но если вспомнить, что в комплекте системы имеется всё необходимое для ее быстрой установки и настройки, включая встроенный 500-гигабайтный жесткий диск и две камеры с кабелями длиной по 18 метров, то цена покажется вполне разумной. Такую комплектацию, предоставляющую возможность запустить систему в работу без обязательной покупки каких-то дополнений, мы обязаны отметить соответствующим знаком:



Комплект видеонаблюдения Kit Swann SWDVR-4150BH
предоставлен компанией Merlion
