Около года назад компания Zalman анонсировала новую серию источников питания Acrux Series, первый представитель которой добрался до нас только сейчас. В данном материале мы познакомимся с решением мощностью 1000 Вт — ZM1000-ARX, помимо которого в серии также представлены модели мощностью 750, 850 и 1200 Вт. Все модели Acrux Series характеризуются наличием сертификата 80Plus Platinum, а также использованием исключительно конденсаторов японских торговых марок.

В Zalman ZM1000-ARX используется платформа Enhance Electronics, что само по себе не удивительно, так как эти компании давно сотрудничают при производстве блоков питания. А вот то, что у данной модели используется гибридная система охлаждения, стало для нас неожиданностью: раньше БП Zalman с подобным техническим решением нам не встречались.

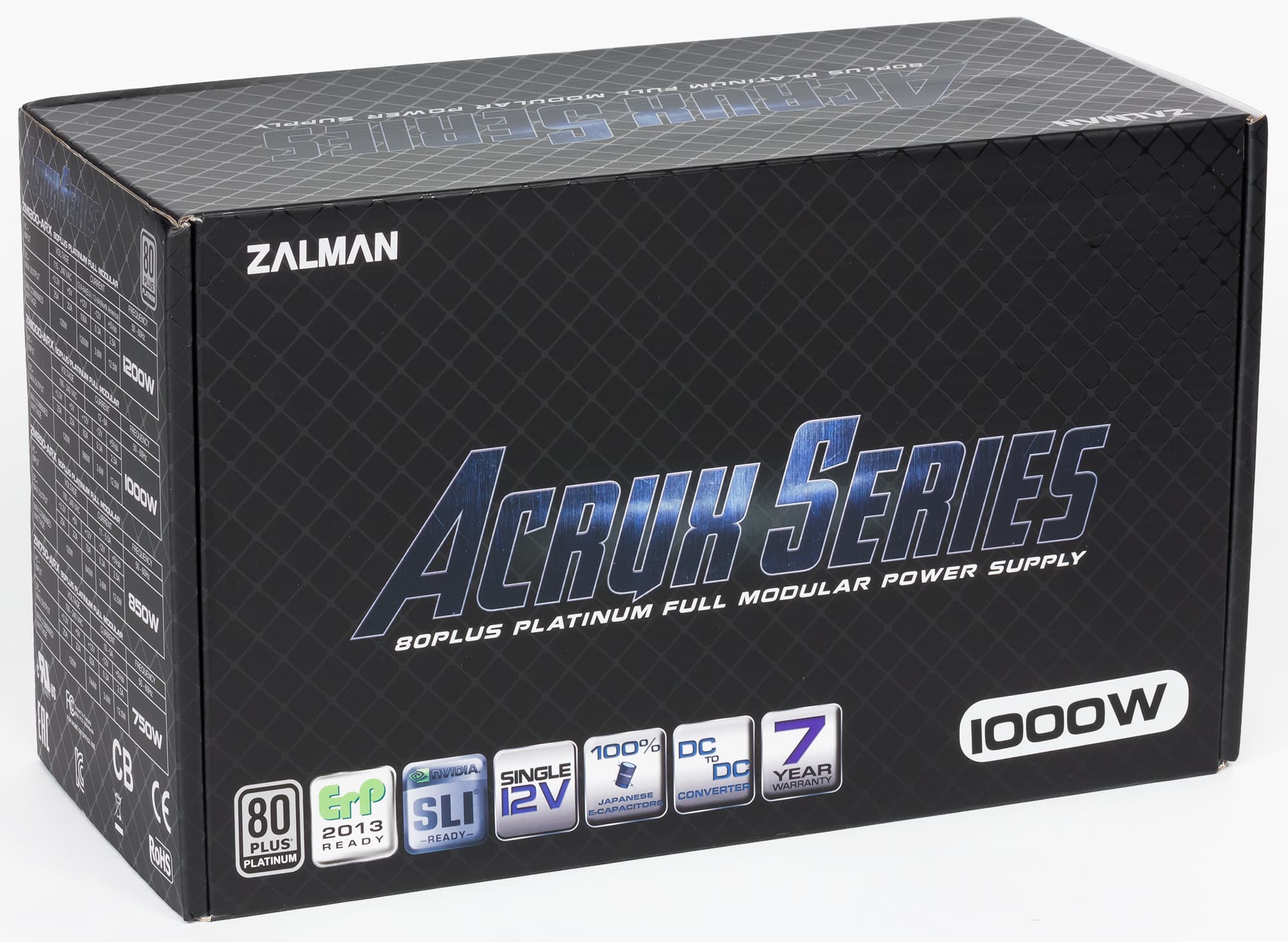

Поставляется блок питания в габаритной картонной коробке достаточной толщины, но без ручки для переноски.

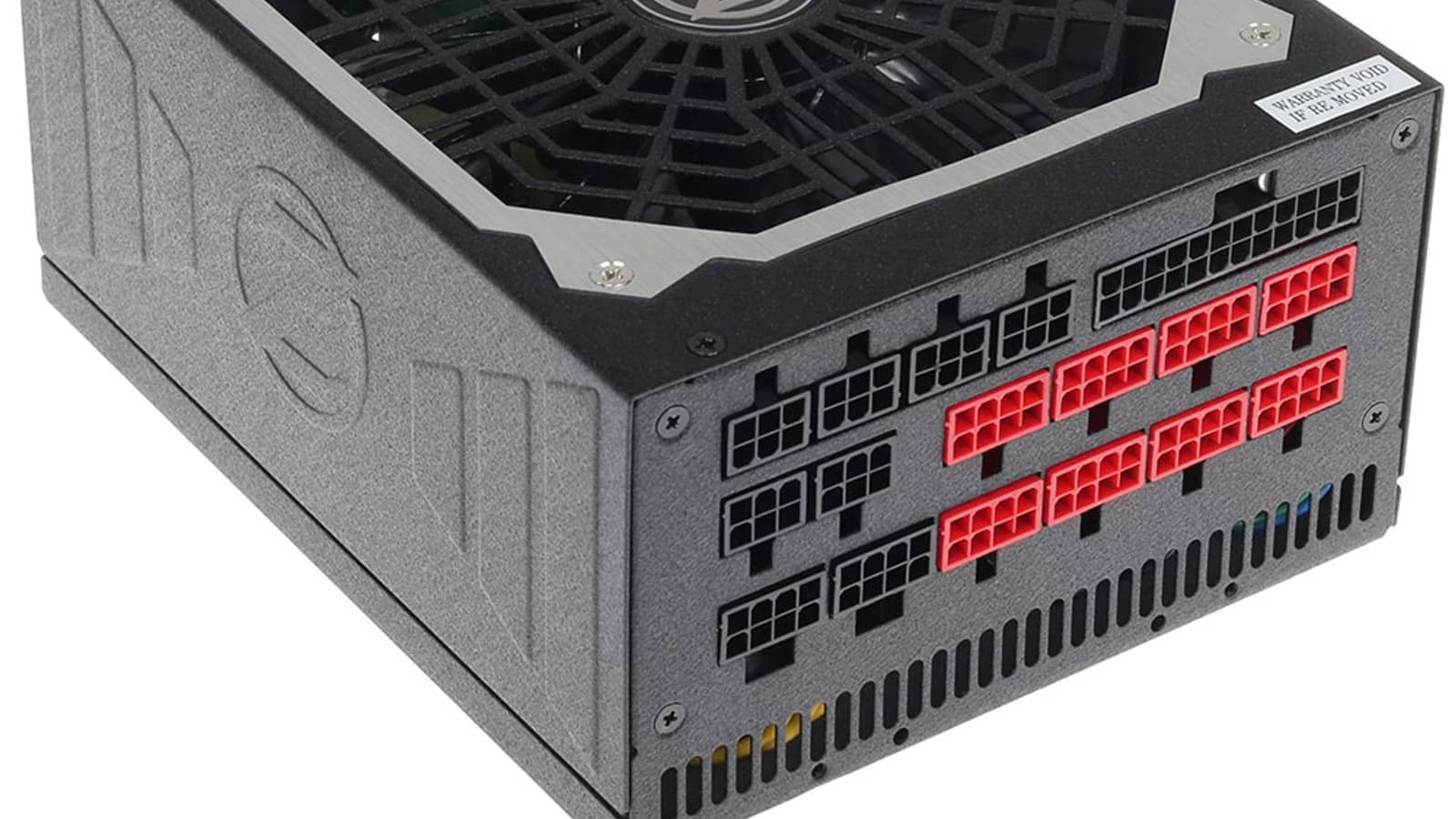

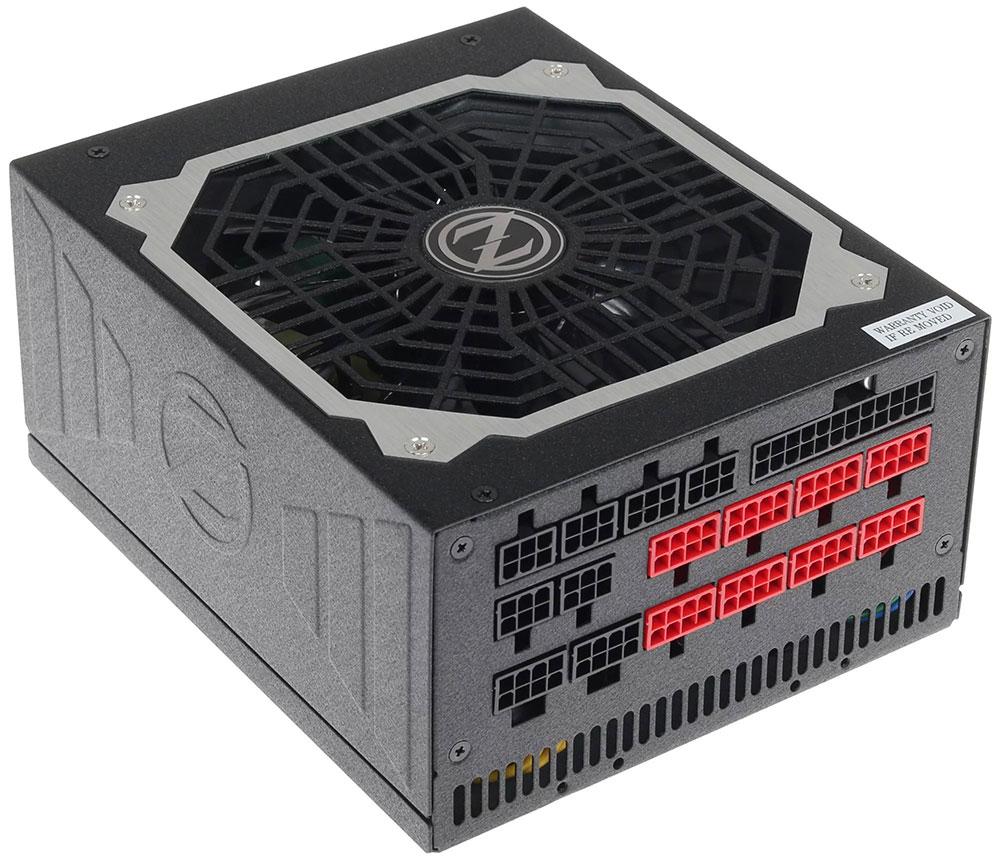

Выполнен блок питания в корпусе с матовым покрытием черного цвета, которое имеет очень мелкую фактуру, что обеспечивает высокую устойчивость к появлению отпечатков пальцев и царапин. Длина корпуса составляет 180 мм, дополнительно потребуется не менее 15 мм для размещения подключенных разъемов, поэтому стоит рассчитывать на установочный размер около 200 мм. Блок питания такого размера можно установить почти в любой полноразмерный корпус, а вот при установке в компактные корпуса возможны определенные сложности.

Вентилятор закрыт штампованной решеткой с крупными отверстиями, что гораздо лучше, чем регулярно встречающаяся в последнее время мелкоячеистая сетка, но хуже, чем проволочная решетка.

Характеристики

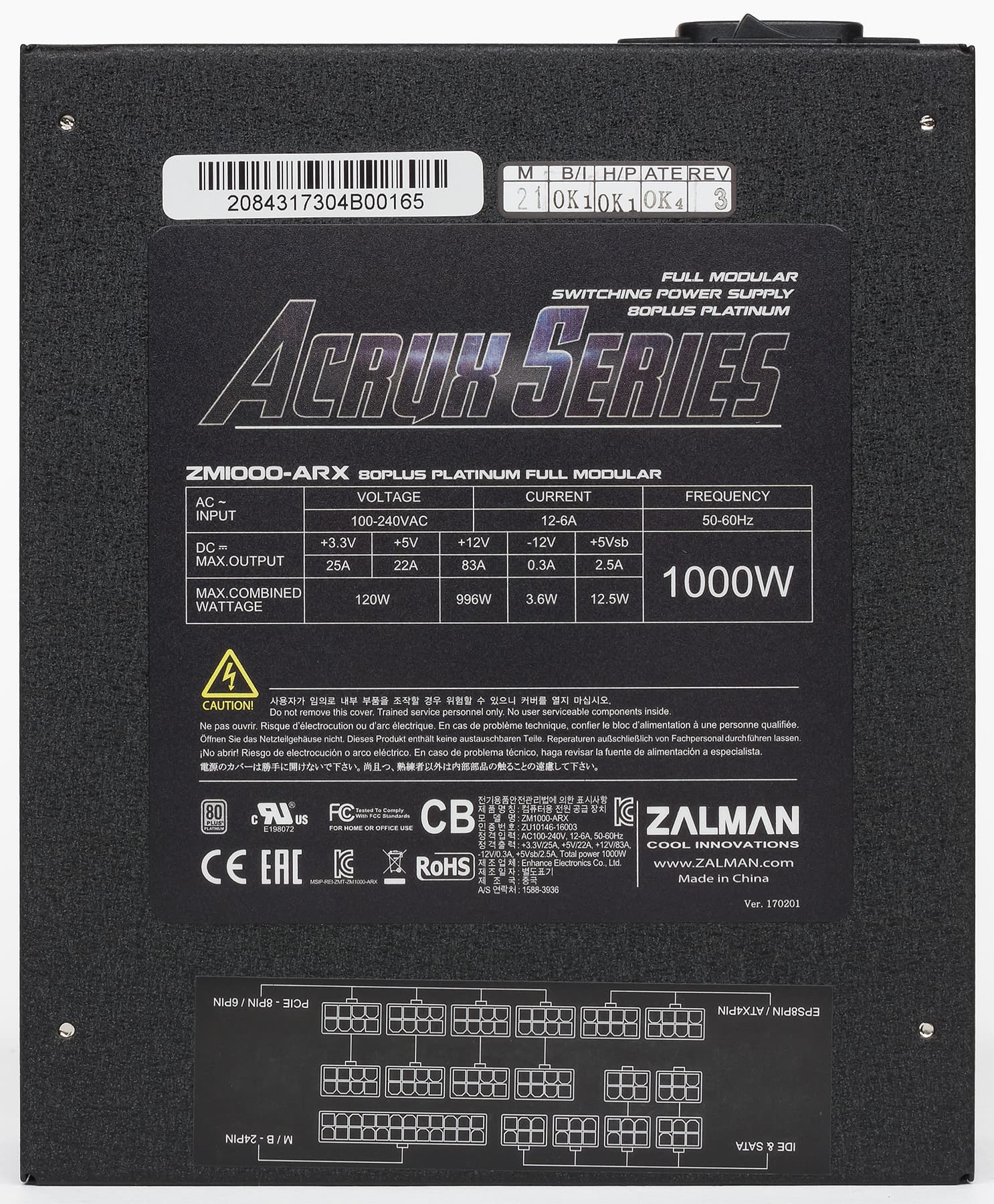

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 996 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,996, что является отличным показателем.

Провода и разъемы

  Количество разъемов Примечания
24 pin Main Power Connector 1 разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector 2 один разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector 6 на 6 шнурах
4 pin Peripheral Connector 8 эргономичные, на 2 шнурах
15 pin Serial ATA Connector 12 на 3 шнурах
4 pin Floppy Drive Connector 1

Длина проводов до разъемов питания

  • до основного разъема АТХ — 60 см
  • до процессорного разъема 8 pin SSI — 67 см
  • до процессорного разъема 8 pin SSI — 71 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 56 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 56 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 56 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 56 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 56 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 56 см
  • до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема Peripheral Connector («молекс») — 45 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема Peripheral Connector («молекс») — 45 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема, плюс 15 см до разъема питания FDD

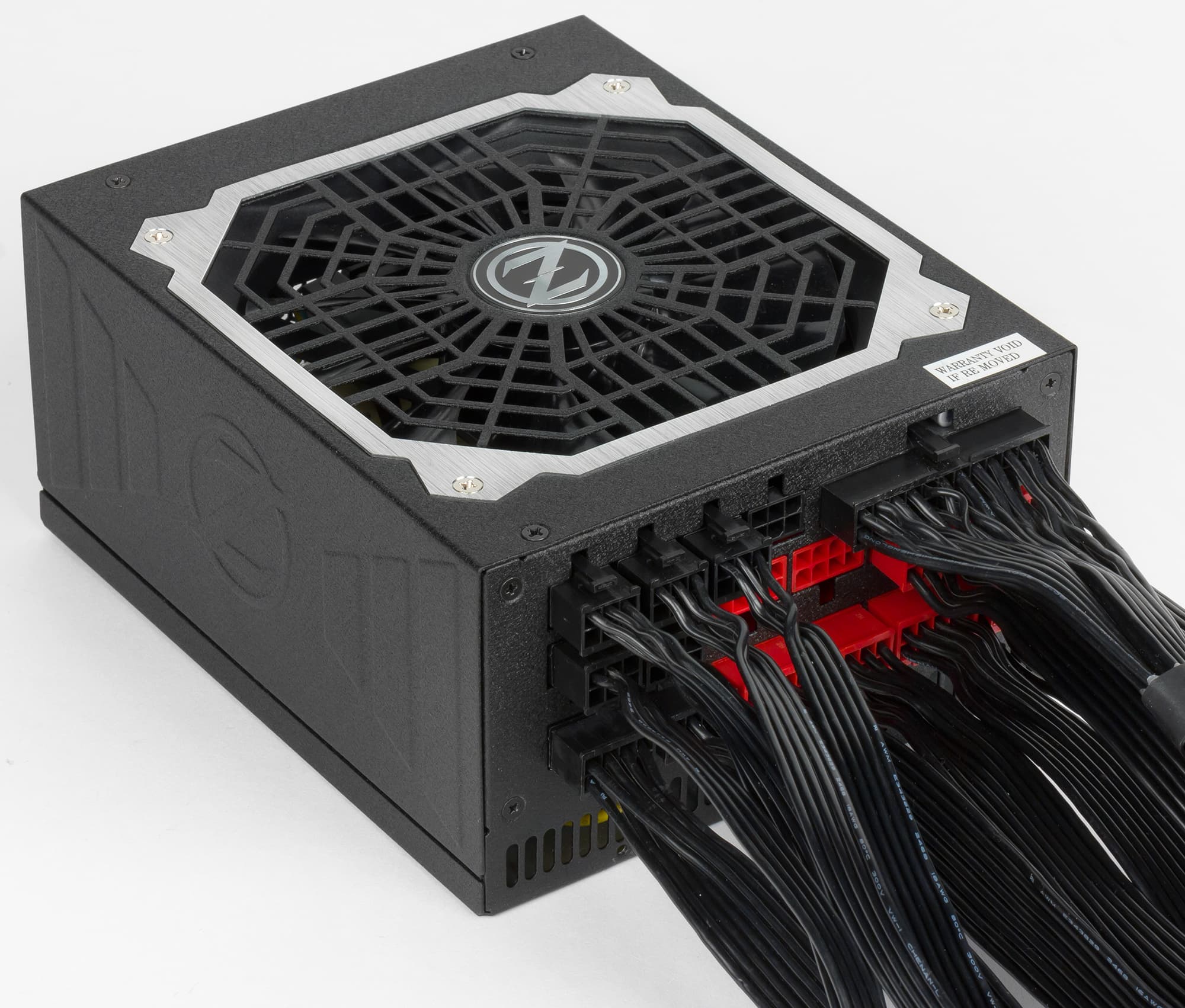

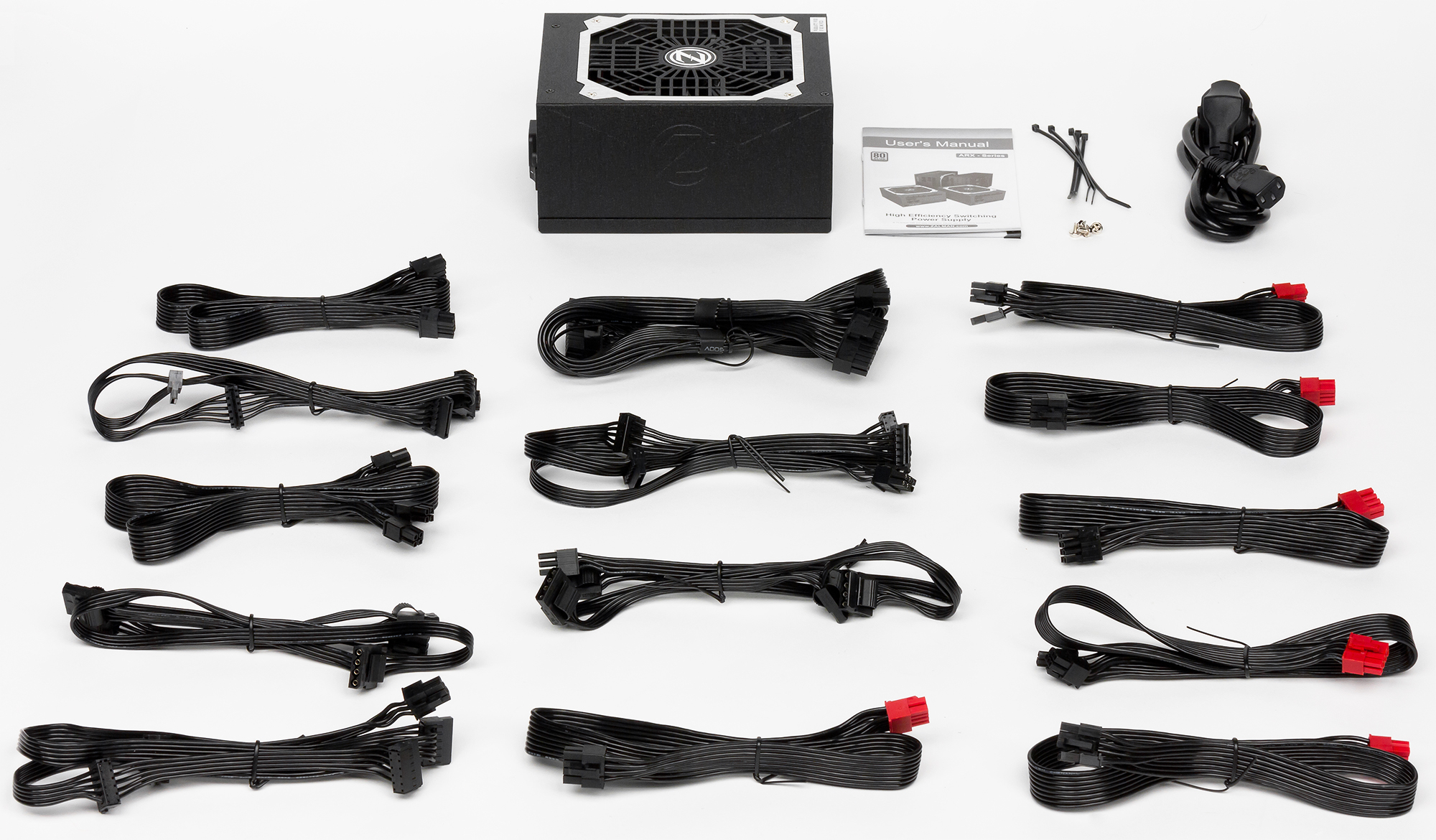

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 60-65 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до разъемов питания процессора — 67 и 71 см. Таким образом, с большинством современных корпусов проблем быть не должно. Правда, с учетом конструкции современных корпусов, предлагающих развитые системы скрытой прокладки проводов, один из шнуров вполне можно было бы сделать более длинным: например, 75-80 см, чтобы обеспечить максимальное удобство при сборке системы.

Количество разъемов для подключения компонентов внутри системного блока позволяет обеспечить питанием почти любую систему: 3 видеокарты и 12 накопителей можно подключить сразу при помощи стандартного комплекта поставки. Для подключения SATA-накопителей предусмотрены только три шнура с четырьмя разъемами на каждом, в то время как было бы полезно укомплектовать блок питания длинным шнуром с 1-2 разъемами SATA Power для подключения оптических приводов. К тому же все разъемы питания SATA Power угловые, что не всегда будет удобно при сборке.

С положительной стороны стоит отметить использование только ленточных проводов, что повышает удобство при сборке.

Внутреннее устройство

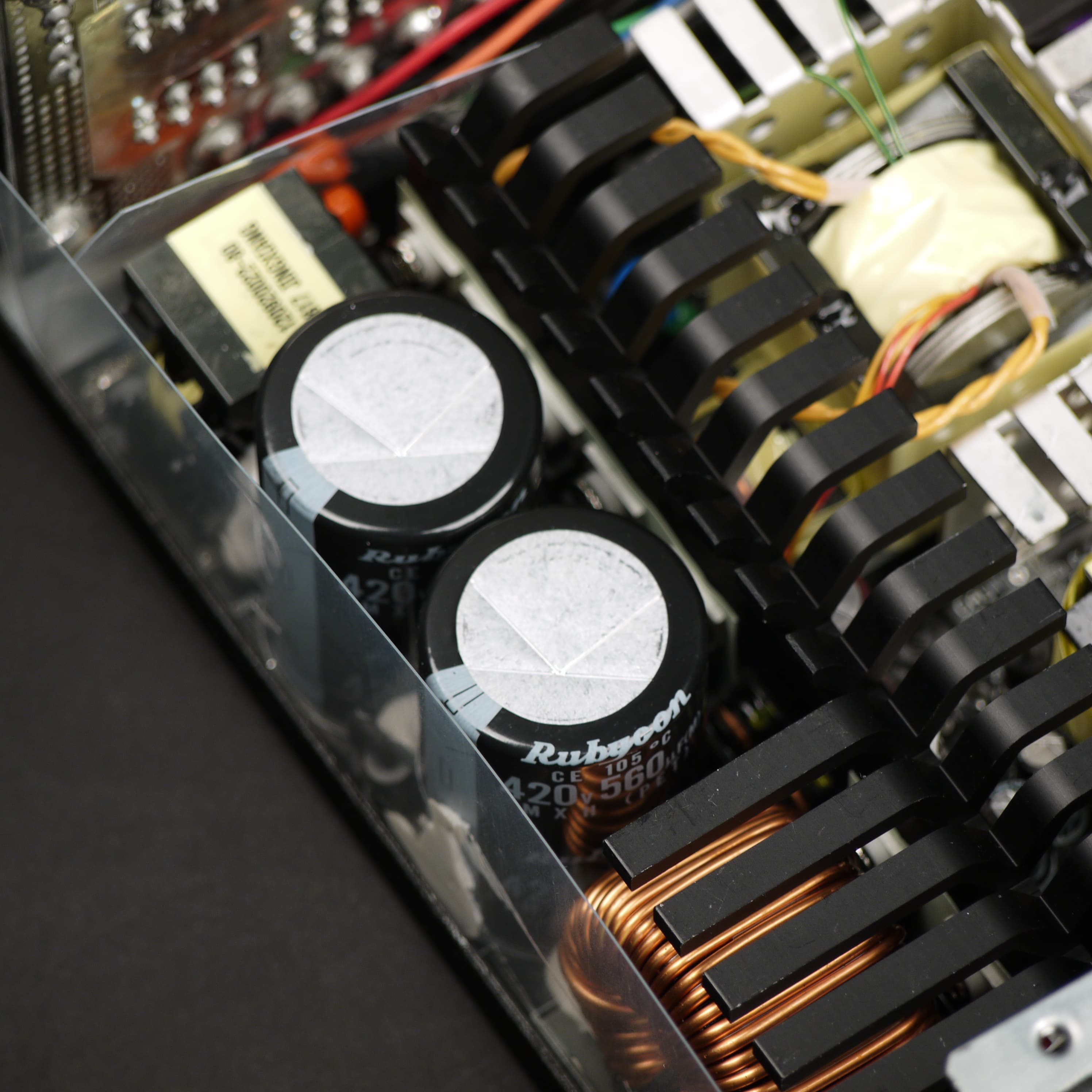

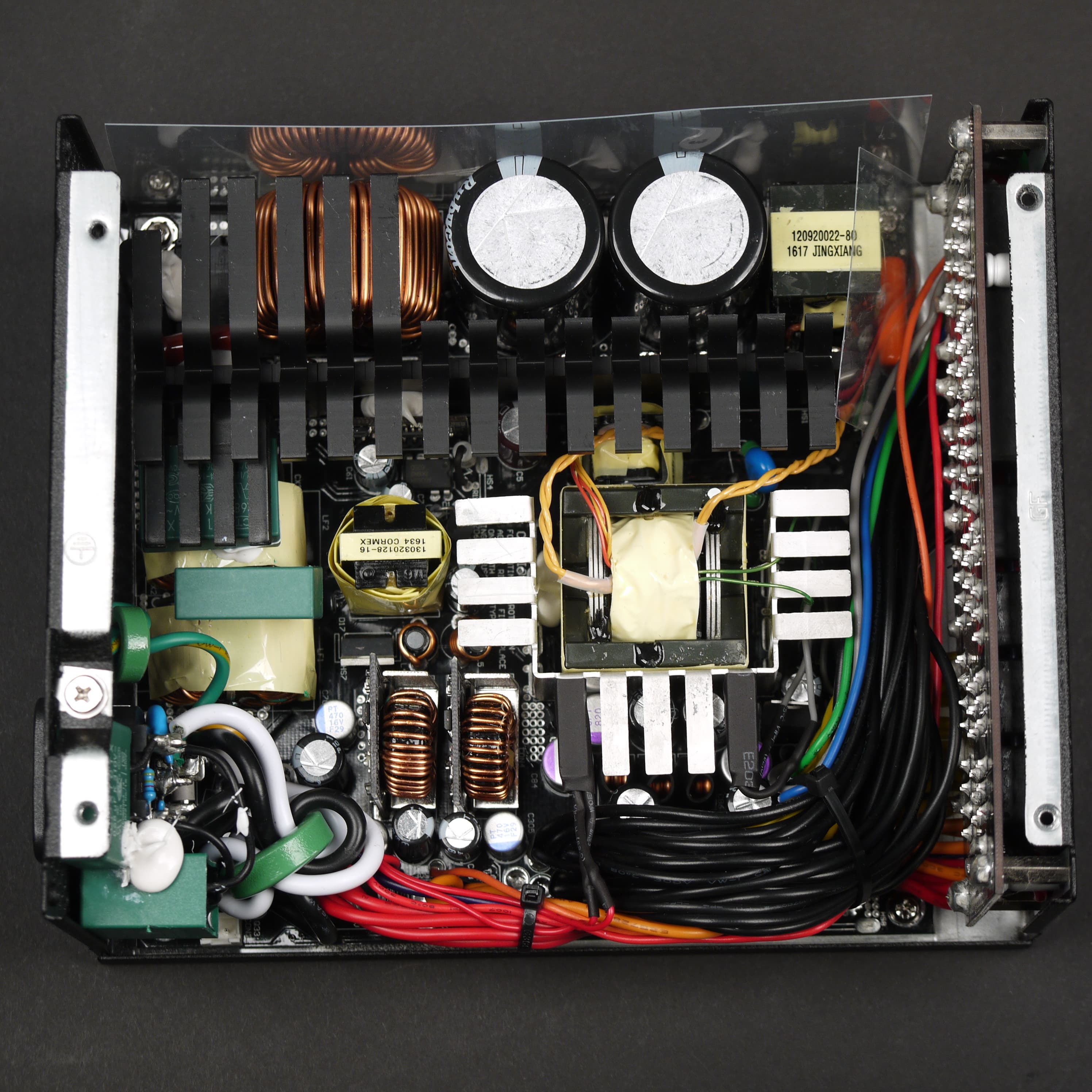

Полупроводниковые элементы высоковольтных цепей размещены на радиаторе средних размеров. Элементы синхронного выпрямителя размещены на обратной стороне печатной платы и охлаждаются именно за счет последней (на лицевой стороне платы установлен теплоотвод). Независимые источники +3.3VDC и 5VDC установлены на дочерних печатных платах и, по традиции, дополнительных теплоотводов не имеют — это вполне типично для блоков питания с активным охлаждением.

Конденсаторы в блоке питания имеют преимущественно японское происхождение — в основном это продукция под торговыми марками Rubycon (высоковольтные) и Nippon Chemi-Con. Также в блоке питания установлено несколько конденсаторов под маркой Unicon. Установлено и большое количество полимерных конденсаторов.

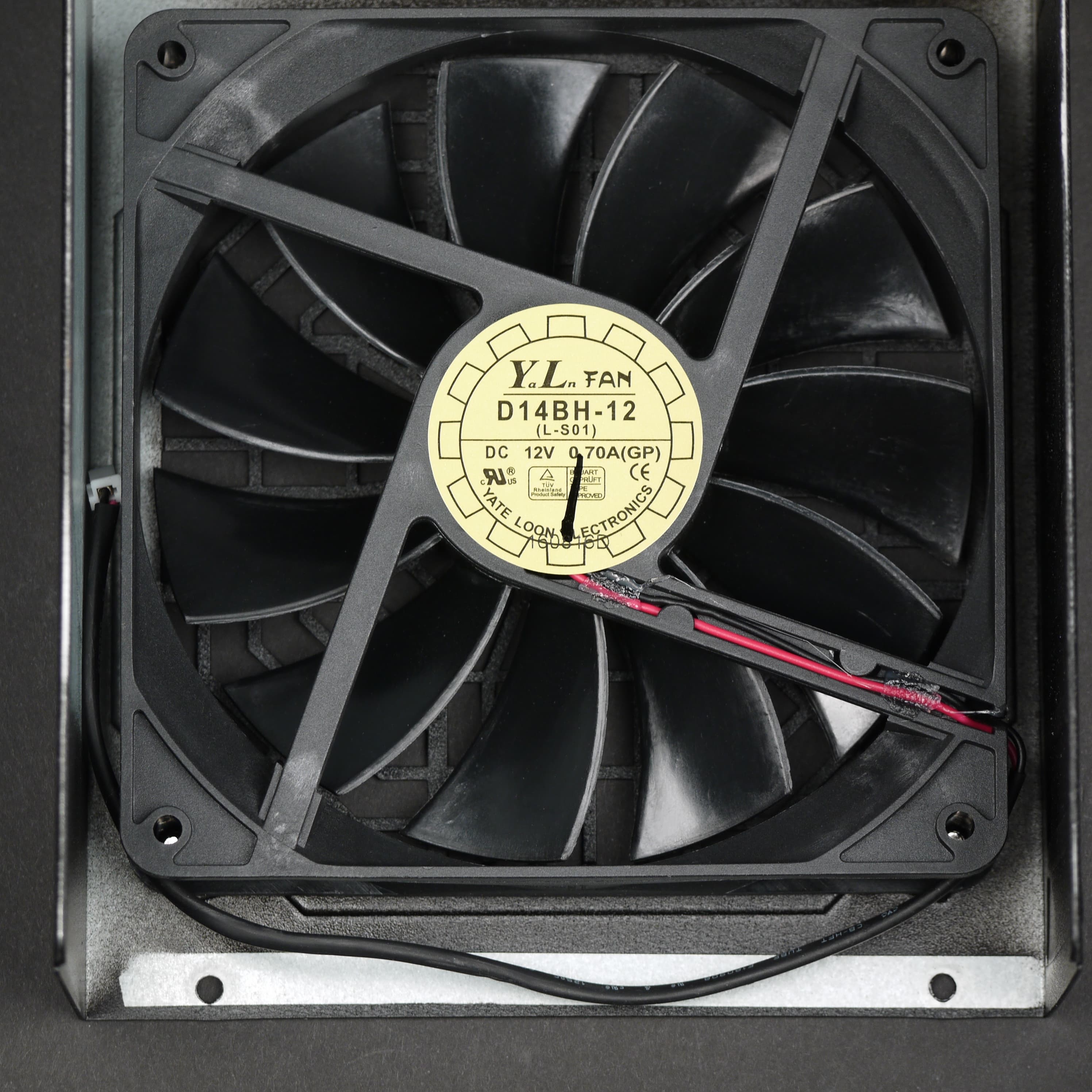

В данном случае использован вентилятор производства компании Yate Loon Electronics — D14BH-12 типоразмера 140 мм (125 мм между центрами крепежных отверстий), имеющий, по данным производителя, максимальную скорость вращения 2800 оборотов в минуту. Вентилятор основан на подшипнике качения, что должно положительно сказаться на сроке его службы.

Измерение электрических характеристик

Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.

Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:

Цвет Диапазон отклонения Качественная оценка
  более 5% неудовлетворительно
  +5% плохо
  +4% удовлетворительно
  +3% хорошо
  +2% очень хорошо
  1% и менее отлично
  −2% очень хорошо
  −3% хорошо
  −4% удовлетворительно
  −5% плохо
  более 5% неудовлетворительно

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Кросс-нагрузочная характеристика

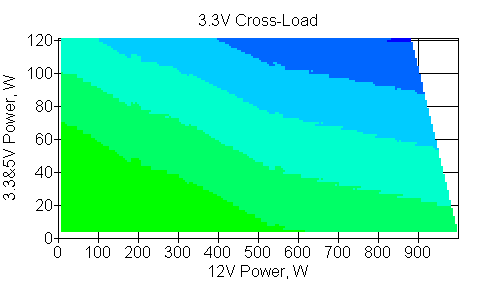

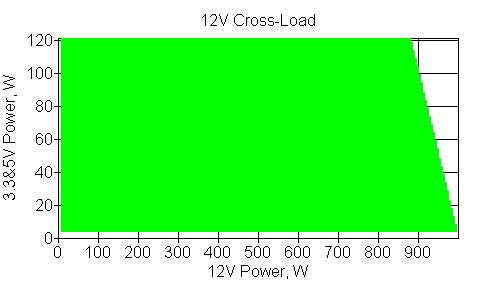

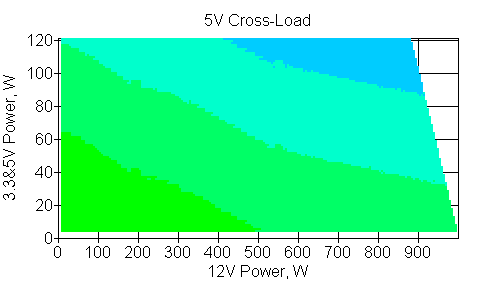

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают одного процентов во всем диапазоне мощности, что является отличным результатом. При типичном распределении мощности по каналам отклонения от номинала не превышают 1% по каналу +12VDC, 2% по каналу +5VDC и 3% по каналу +3.3VDC. Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.

Нагрузочная способность

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

Отклонения действующих значений напряжения от номинала при нагрузке только через разъем PCI-E

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.

Отклонения действующих значений напряжения от номинала при нагрузке через два разъема PCI-E

В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 300 Вт при отклонении в пределах 3%, что позволяет использовать очень мощные видеокарты уровня GeForce GTX 1080.

Отклонения действующих значений напряжения от номинала при нагрузке через четыре разъема PCI-E

При нагрузке через четыре разъема PCI-E, расположенных на индивидуальных шнурах, мощность по каналу +12VDC составляет не менее 650 Вт при отклонении в пределах 3%, что позволяет использовать максимально мощные видеокарты уровня GeForce GTX 1080 Ti в паре.

Отклонения действующих значений напряжения от номинала при нагрузке через шесть разъемов PCI-E

При нагрузке через шесть разъемов PCI-E, расположенных на индивидуальных шнурах, мощность по каналу +12VDC составляет не менее 850 Вт при отклонении в пределах 3%, что позволяет использовать три мощные видеокарты.

Отклонения действующих значений напряжения от номинала при нагрузке только через разъем питания ATX

В случае системной платы максимальная мощность по каналу +12VDC составляет свыше 150 Вт при отклонении 1%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт. Так что полученного значения мощности должно хватить с запасом.

Отклонения действующих значений напряжения от номинала при нагрузке только через разъем питания процессора

В случае разъема питания процессора максимальная мощность по каналу +12VDC составляет свыше 200 Вт при отклонении 3%, что позволяет использовать почти любой десктопный процессор, включая решения для разъемов Socket 2011 и Socket AM4, в том числе в разгоне.

Экономичность и эффективность

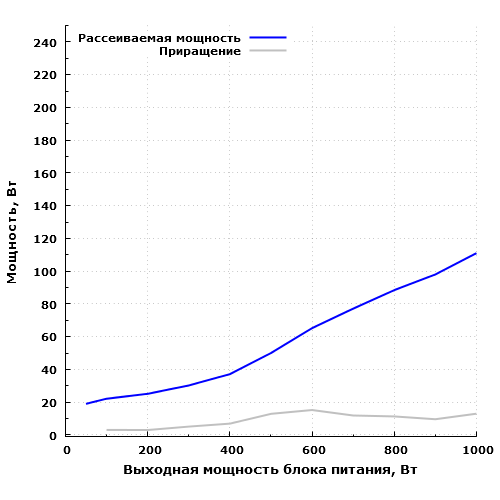

Экономичность модели находится на высоком уровне: на максимальной мощности БП рассеивает около 111 Вт. 100 Вт он рассеивает на мощности порядка 900 Вт, а 60 Вт — на мощности порядка 550 Вт. На мощности 50 Вт блок питания рассеивает около 19 Вт.

Что касается работы в малонагруженных и ненагруженных режимах, то и тут все весьма достойно: в неактивных режимах сам по себе БП потребляет менее 0,5 Вт, а в активном режиме — около 5,6 Вт.

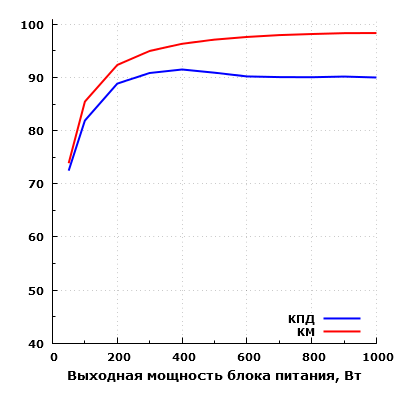

Эффективность БП тоже находится на очень хорошем уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 90% в диапазоне мощности от 300 до 1000 ватт, максимальное зарегистрированное значение составило около 91,5% на мощности 400 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 72,5%.

Температурный режим

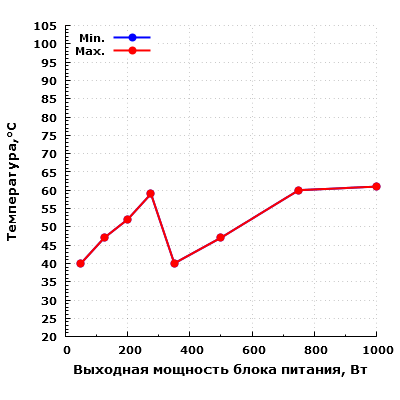

В блоке питания Zalman Acrux Series ZM1000-ARX вентилятор включается как при достижении пороговой температуры на термодатчике (температура конденсаторов составляла около 56 °C), так и при достижении выходной мощности около 170 Вт. Отключение вентилятора происходит, предположительно, по двухступенчатому алгоритму: при снижении мощности ниже целевого значения блок питания включает вентилятор по температуре, если ее значение выше целевого, т. е. находится на уровне выше 56 градусов, а если температура не достигла целевого значения, то вентилятор не включается. Если же вентилятор включился именно по температуре, то ее значение должно опуститься до уровня порядка 46 °C при выходной мощности менее 170 Вт — только после этого вентилятор выключится.

Также стоит учитывать, что в случае работы с остановленным вентилятором температура компонентов внутри БП сильно зависит от окружающей температуры воздуха, поэтому если та установится на уровне 40-45 °C, это приведет к более раннему включению вентилятора.

Блок питания способен долговременно функционировать в безвентиляторном режиме при малой нагрузке (до 125 Вт включительно) при условии температуры окружающего воздуха ниже 30 °C.

Акустическая эргономика

При измерении уровня шума блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Как мы уже говорили, Zalman Acrux Series ZM1000-ARX имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении. Управление запуском вентилятора производится в зависимости и от температуры, и от мощности: при нагрузке от 170 Вт вентилятор стартует с минимальной задержкой даже при включении БП из холодного состояния. Подобный алгоритм работы является однозначным достоинством данной модели, так как при работе на высокой мощности не требуется прогрева компонентов для включения активного охлаждения, что минимизирует количество циклов старт/стоп, а также обеспечивает более щадящий тепловой режим эксплуатации компонентов блока питания.

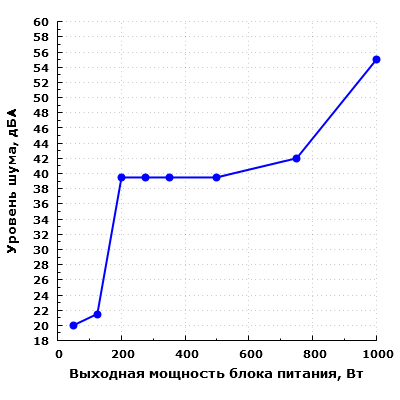

При работе в диапазоне до 125 Вт включительно шум блока питания находится на очень низком уровне — в пределах 25 дБА с расстояния 0,35 метра, это вполне можно назвать бесшумной работой. Однако дальнейшее повышение мощности нагрузки приводит к сильному увеличению уровня шума.

Уже при нагрузке в 200 Вт, когда вентилятор гарантированно включается, шум блока питания достигает эргономичной границы 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Подобное значение можно охарактеризовать как высокое. Такой высокий уровень шума держится до нагрузки в более чем 500 Вт, а при работе на мощности 750 Вт превышается и этот уровень. На максимальной мощности шум становится экстремально высоким и превышает 50 дБА. Можно сделать вывод, что система охлаждения блока питания в большей мере приспособлена для хорошего охлаждения компонентов, а не для тихой работы.

Таким образом, с точки зрения акустической эргономики данная модель БП обеспечивает комфорт лишь при пассивной работе, при выходной мощности в пределах 125 Вт. И хотя блок питания обеспечивает невысокий уровень шума при малых нагрузках, для любителей тишины данная модель все-таки не подойдет, поскольку высокий уровень шума достигается уже при нагрузке в 200 Вт, что составляет около 20% от максимальной мощности данного источника питания.

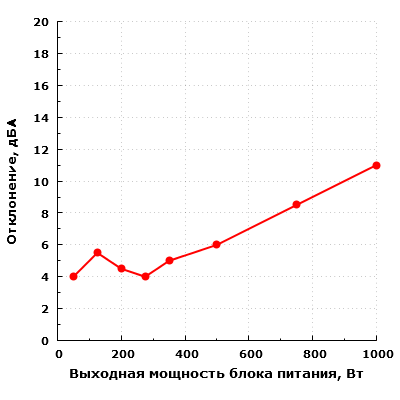

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

В режиме ожидания шум электроники полностью отсутствует. В целом шум электроники можно считать относительно низким во всем измеренном диапазоне.

Функционирование при повышенной температуре

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполняются измерения температуры конденсаторов и уровня шума блока питания на трех номиналах: на максимальной мощности БП, а также на мощности 500 и 125 Вт.

К термонагруженности особых претензий нет, она изменилась несильно: увеличилась на 9 градусов при работе на нагрузку 125 Вт и всего на 2 градуса на максимальной мощности. Абсолютные значения температуры конденсаторов не превышают 60 °C.

Однако достигается хорошее охлаждение за счет радикального подъема уровня шума: он превысил значение 60 дБА на всех трех протестированных номиналах нагрузки. При нагрузке 125 Вт вентилятор совершает частые циклы старт/стоп, что крайне негативно сказалось на акустической эргономике.

Потребительские качества

Потребительские качества Zalman Acrux Series ZM1000-ARX находятся на среднем уровне. Главная претензия — к акустической эргономике, которая и так далеко не самая удачная, а при росте температуры окружающего воздуха ухудшается еще сильнее. При работе на низкой мощности, когда БП работает в пассивном режиме, уровень шума очень низкий, но при нагрузке от 170 Вт вентилятор включается, и график достаточно резко уходит вверх, что не позволяет рекомендовать данную модель желающим получить хотя бы относительно тихо работающий под нагрузкой компьютер.

Все остальное у Zalman ZM1000-ARX хорошо. Экономичность источника питания при работе от электросети достаточно высокая, но это вполне ожидаемо от блока питания с сертификатом 80Plus Platinum. Разъемов много, по шнурам они распределены достаточно удачно, к тому же все шнуры съемные. В типовых режимах эксплуатации претензий к электрическим характеристикам блока питания также нет — они вполне достойные.

Итоги

Технико-эксплуатационные характеристики Zalman ZM1000-ARX находятся на хорошем уровне, чему способствуют высокая нагрузочная способность канала +12VDC, высокий КПД, низкая термонагруженность, вентилятор на подшипнике качения с высоким ресурсом работы, использование конденсаторов японских производителей. Таким образом, можно рассчитывать на достаточно долгую жизнь этого блока питания даже при высоких постоянных нагрузках. Но при всех достоинствах модели есть у нее и недостатки: совсем не превосходные выходные параметры по каналу +3.3VDC, а также весьма посредственная акустическая эргономика, что для флагмана совсем несолидно.

Данная модель больше подходит для использования в рабочих или майнинговых станциях, уровень шума которых мало критичен. А вот для домашнего ПК с парой видеокарт этот БП представляется явно избыточным и не очень хорошо подходящим из-за специфического алгоритма работы системы охлаждения.

Блок питания предоставлен на тест производителем
