Сетевой накопитель NETGEAR ReadyNAS Ultra 4


За последний год мы рассматривали несколько моделей сетевых накопителей от NETGEAR. Причем это были устройства разного класса — от высокопроизводительной бизнес-модели ReadyNAS Pro до недорогой домашней Stora. Первый был построен на декстопной платформе x86, тогда как последний — на бюджетном решении от ARM. Не секрет, что современные топовые устройства все чаще используют именно x86 в «атомной» реализации, а их относительно высокая стоимость автоматически транслируется в сознании пользователей на саму платформу. При этом функциональные возможности, которые определяются прошивкой, часто одинаковы во всей линейке. В результате получается, что мощность платформы редко используется полностью, тогда как цену выставляют достаточно высокую.

В новой линейке сетевых накопителей ReadyNAS Ultra компания NETGEAR пытается бороться с обеими проблемами — и высокой стоимостью, и скрытым потенциалом производительности. В ней будут представлены устройства на два, четыре и шесть жестких дисков. В нашей статье сегодня мы рассмотрим среднюю модель на четыре винчестера.

Для зарубежного пользователя одной из привлекательных сторон устройства является поддержка таких систем работы с медиаконтентом, как TiVo, Skifta и Orb. К сожалению, первый из них у нас практически бесполезен, а вот второй и третий мы попробуем использовать в тестах. Реализация этих функций позволяет говорить о позиционировании накопителя в домашний сегмент.

Комплект поставки и внешний вид

В этот раз, один из немногих, на тесты нам был предоставлен семпл сетевого накопителя. По сути, от официальной версии он отличался упаковкой без каких-либо опознавательных знаков и сокращенным вариантом комплекта поставки. Ничего странного здесь нет, поскольку модель была анонсирована только 12 июля.

Рискнем предположить, что в официальной поставке, кроме устройства, кабелей питания и сетевого, диска с утилитами и короткой листовки, будет также многоязычная развернутая инструкция по установке, гарантийный талон, винты для крепления дисков и прочие полезные вещи.

Сейчас же у нас был только компакт-диск, на котором были представлены программы для инсталляции для Windows, Linux и MacOS X, а также виджеты для мониторинга состояния накопителя и программа резервного копирования от Memeo.

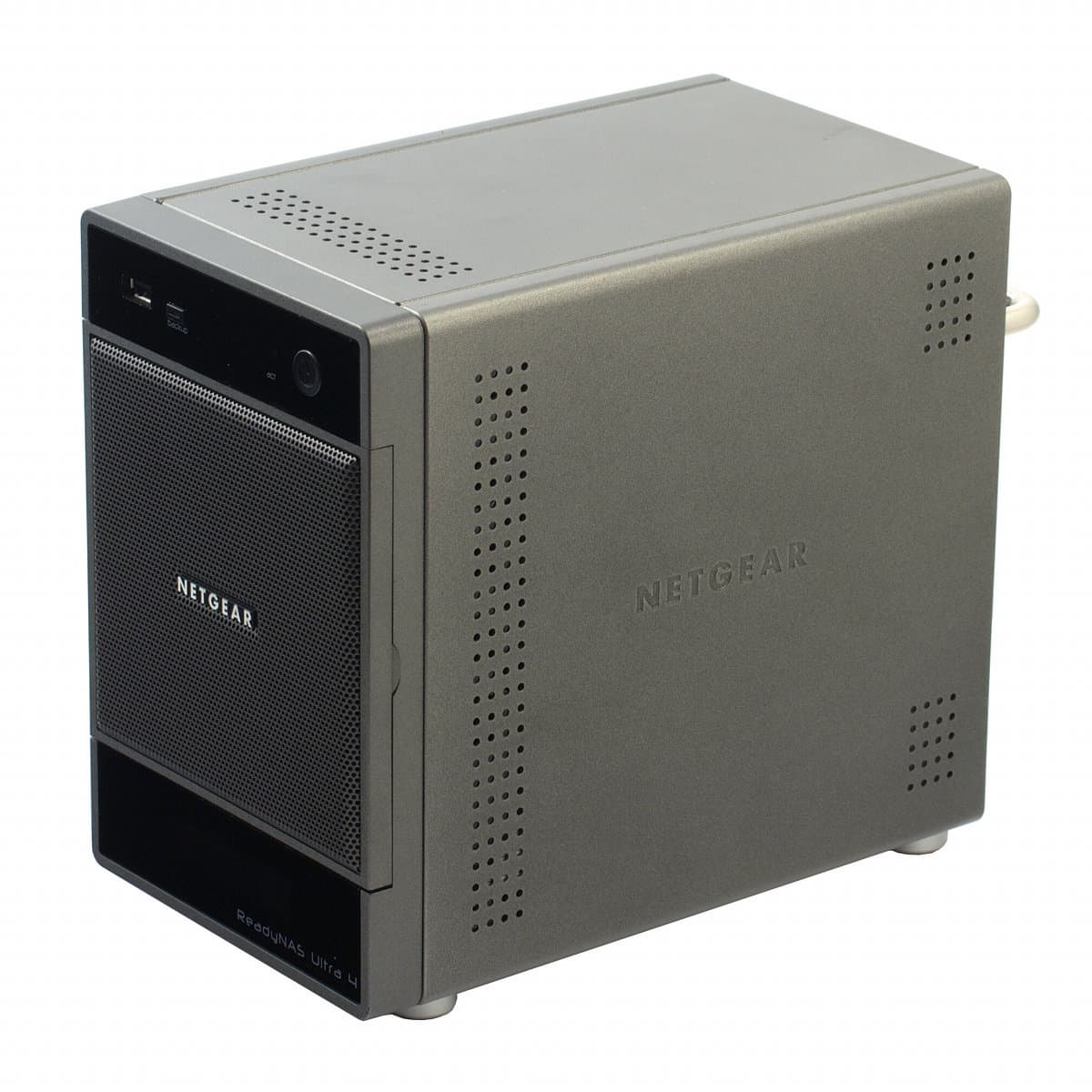

Модель в некотором смысле продолжает линейку ReadyNAS NVX — внешне устройство похоже именно на ее представителей. Выполненный в классическом строгом формате корпус имеет размеры 13,3×22,2×20,5 см. Все внешние панели, кроме лицевой, — металлические, цвет у большинства из них темно-серый. Впечатление производит очень солидное. Большое количество металла подтверждается и большим весом — «пустое» устройство (без винчестеров) тянет более чем на 6,5 кг.

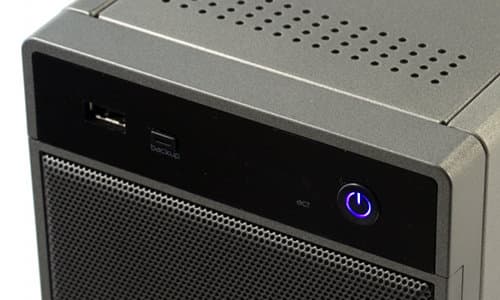

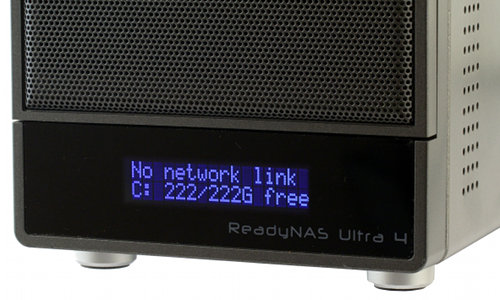

В верхней части передней панели находится порт USB, кнопка запуска встроенной системы резервного копирования, индикаторы дисков и сети, выключатель питания со встроенным светодиодом. Далее идет дверца отсека для установки дисков. Закрыта она металлической решеткой, используемой для вентиляции накопителя, и имеет магнитный замок. Снизу есть матричный индикатор состояния устройства. Дополнительных кнопок для управления устройством с его помощью нет. Информация, которую можно на нем увидеть в штатном режиме, — IP-адрес и состояние дисковых томов.

На боковых, верхней и нижней стенках также можно обнаружить решетки вентиляции, но все-таки основная часть воздуха поступает через лицевую панель. Основным в процессе охлаждения начинки накопителя является 90×25 мм вентилятор, расположенный сзади. Скорость вращения его регулируется автоматически в зависимости от показаний датчиков температуры. Уровень шума можно оценить как низкий. Даже в эту жаркую погоду он не доставлял большого раздражения в домашней обстановке.

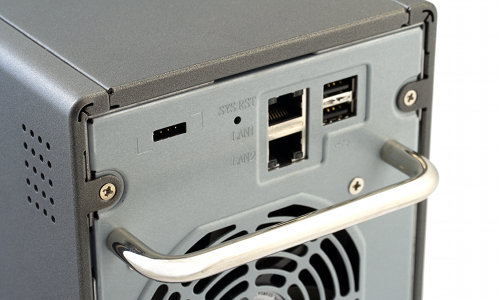

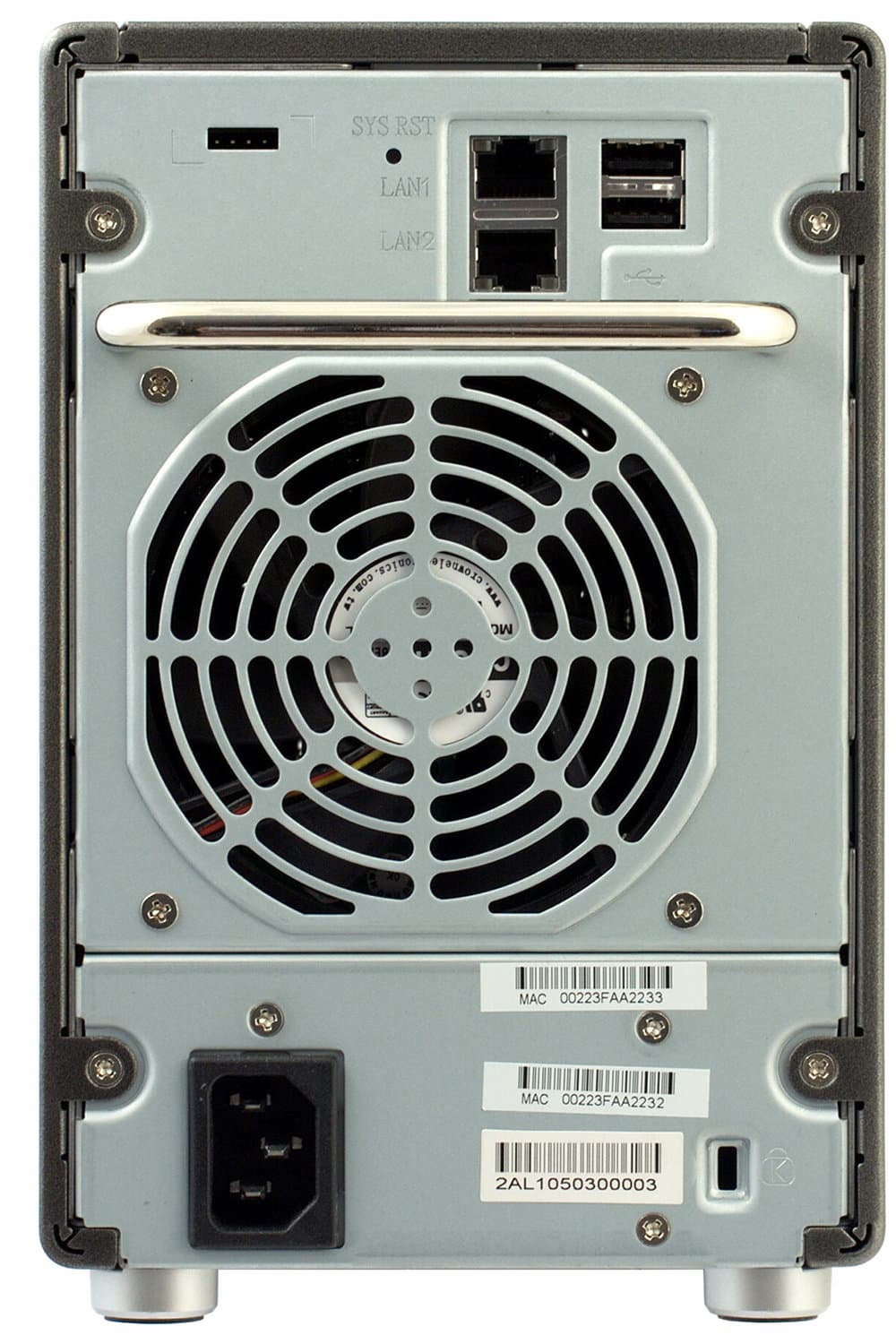

Также здесь можно обнаружить два сетевых порта, два порта USB, кнопку сброса и вход кабеля питания. Присутствует и знакомая по предыдущим моделям хромированная металлическая ручка, удобная для переноски накопителя и демонтирования части стенки с вентилятором для его чистки или замены. Есть и еще один разъем, штатно закрытый наклейкой. Скорее всего, это сервисная консоль для управления устройством.

Опирается накопитель на крепкие ножки с резиновым основанием.

Конструкция и аппаратные характеристики

Накопители NETGEAR обычно относительно просто разбираются. Надо только запастись терпением, поскольку число откручиваемых винтов может достигать пары десятков. Под металлическими внешними панелями скрывается металлический же каркас. Компоновка устройства знакома — в нижней части находится блок питания, над ним корзины для дисков и бекплейн, а в самом верху — управляющая плата.

На блоке питания нашелся еще один компактный (40×15 мм) вентилятор, захватывающий воздух через нижнюю поверхность устройства. Не очень удобный вариант — формально наиболее пыльный способ. А скрытое расположение вентилятора затрудняет чистку и диагностику. Возможно, более удобным был бы обычный вариант с кулером на задней панели. Сам блок питания — производства FSP, имеет паспортную мощность 120 Вт и эффективность 80 plus.

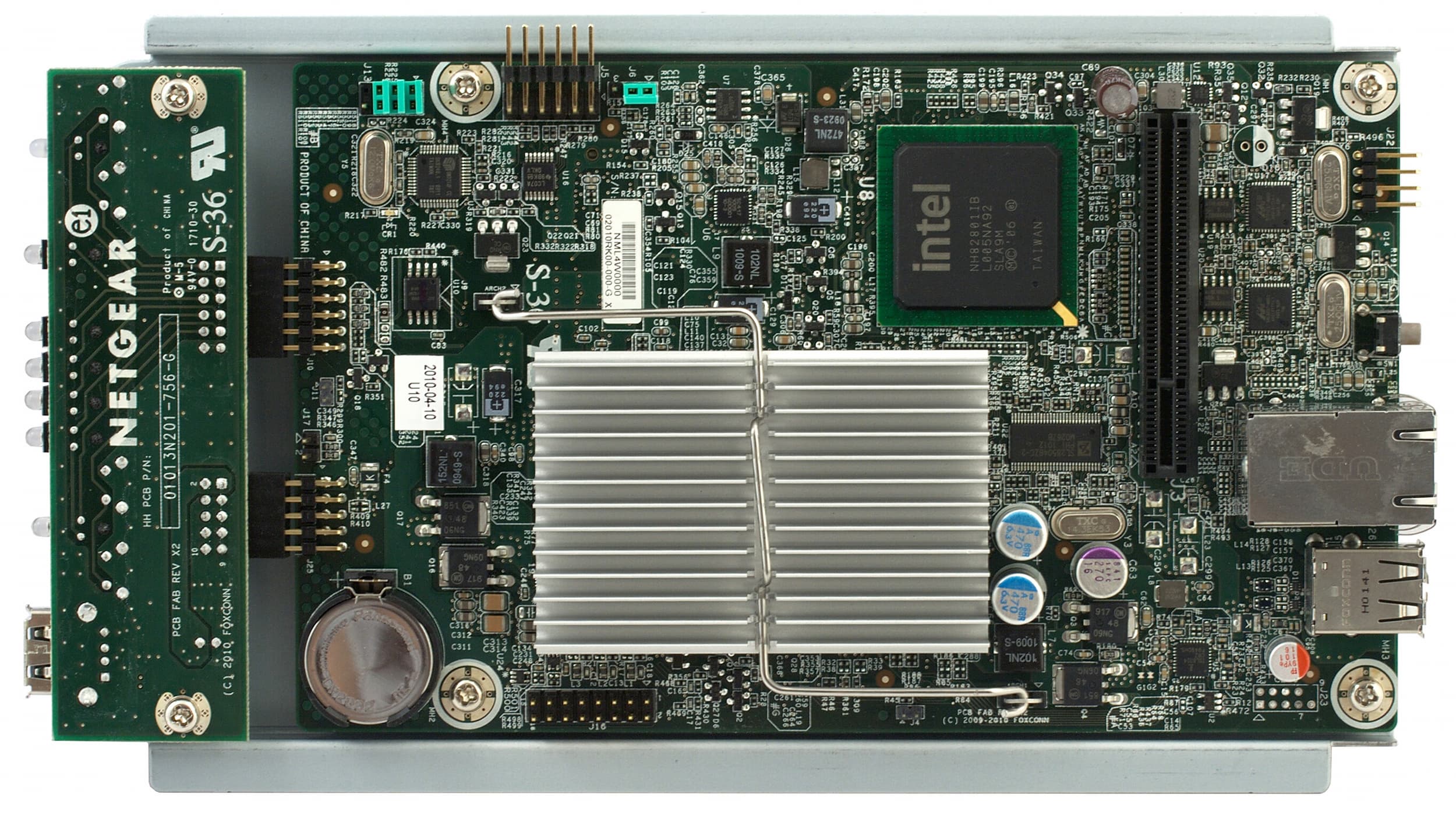

Несмотря на формальную сложность конструкции, основная печатная плата может быть легко извлечена и подробно изучена. Прежде всего отметим, что слот SODIMM для оперативной памяти находится с внешней стороны и доступен сразу после снятия внешних стенок. В базовой поставке там установлен модуль 1 ГБ DDR2-667, который пользователь может заменить на более емкий.

Возможность автоматической установки операционной системы на винчестеры обеспечивается флеш-диском на 256 МБ, реализованном на одной микросхеме от Samsung.

Рассматриваемая модель знаменует приход атомной платформы и к NETGEAR. Впрочем, после их успеха с ReadyNAS Pro этого вполне стоило ожидать. Центральный процессор — D410, расположенный под алюминиевым радиатором. Для его функционирования достаточно использовать только дополнительную микросхему южного моста, представленную в данном случае чипом 82801IB (ICH9). Из дополнительных контроллеров на плате присутствует пара сетевых на микросхемах Marvell 88E8057, все остальное (SATA, USB) — встроено в южный мост.

На плате есть множество перемычек и разъемов, однако они не подписаны и назначение их осталось неизвестным.

Как видно по описанию — классическая атомная платформа последнего поколения без каких-либо оригинальных особенностей. Посмотрим, насколько программное обеспечение от NETGEAR способно реализовать ее возможности.

Сборка и настройка

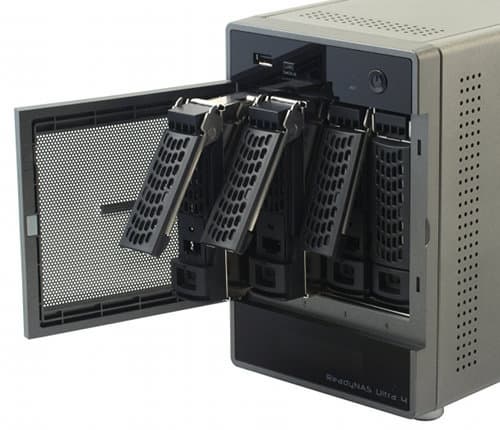

Несмотря на моду по поддержке и 2,5″ винчестеров, рамки у рассматриваемой модели совместимы только с обычными 3,5″ накопителями. Если устройство поставляется с дисками, то оно полностью готово к работе — достаточно только подключить сеть и включить питание. В случае, когда пользователь устанавливает свои накопители, то накопитель может самостоятельно проинициализировать диск и установить на него необходимые программные модули. В тестировании использовалась прошивка RAIDiator 4.2.12.

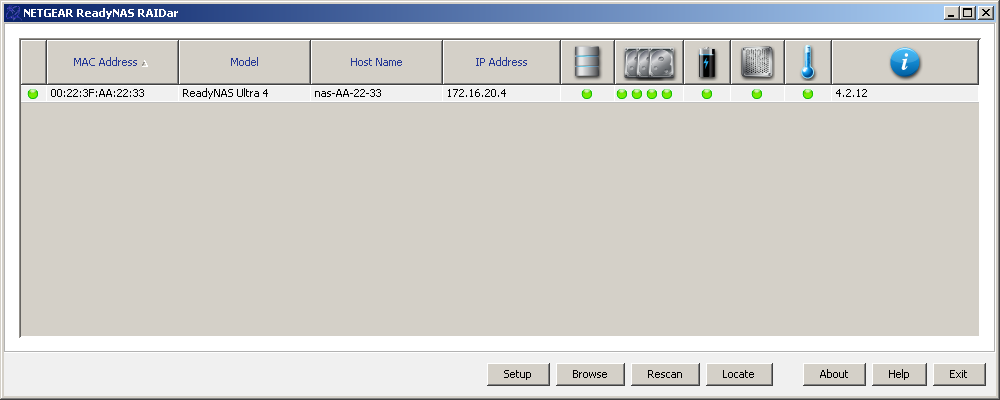

На этапе инсталляции может потребоваться использовать программу RAIDar, которая поможет найти накопитель в сети, проверить его состояние, вызвать браузер для настройки. Также она является единственным инструментом, который способен менять режимы X-RAID2 и FlexRAID в устройстве. Это возможно только через полный сброс конфигурации и с потерей данных на дисках.

Основные настройки ReadyNAS Ultra осуществляются через web-браузер. В отличие от большинства других сетевых накопителей, обращаться к нему надо не просто по адресу, но с добавлением пути /admin/ в ссылку. Если этого не сделать, то вы попадете во встроенный браузер файлов. Работа поддерживается и через шифрованное подключение SSL. Язык интерфейса определяется настройками браузера. Есть неплохая локализация для отечественных пользователей. Для начальной настройки предусмотрен режим помощника.

Внешний вид интерфейса достаточно удобный — в левой части окна расположено меню с группами страниц параметров, в зависимости от страницы могут присутствовать и дополнительные закладки сверху, а в нижней строке находятся индикаторы состояния устройства (томов, дисков, вентилятора, температуры). Хотя надо отметить, что некоторая неоднородность при навигации может смутить неподготовленного пользователя — иногда для открытия новых страниц надо использовать не меню, а раскрывающиеся списки, а пункты слева и вверху часто повторяются.

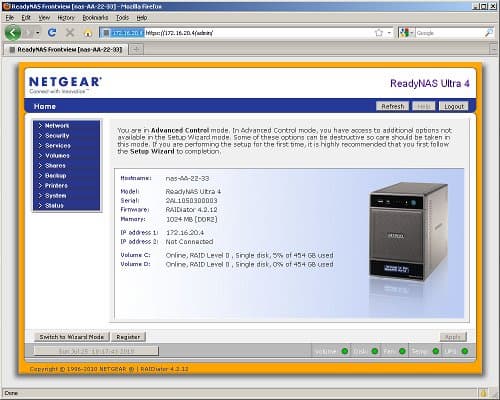

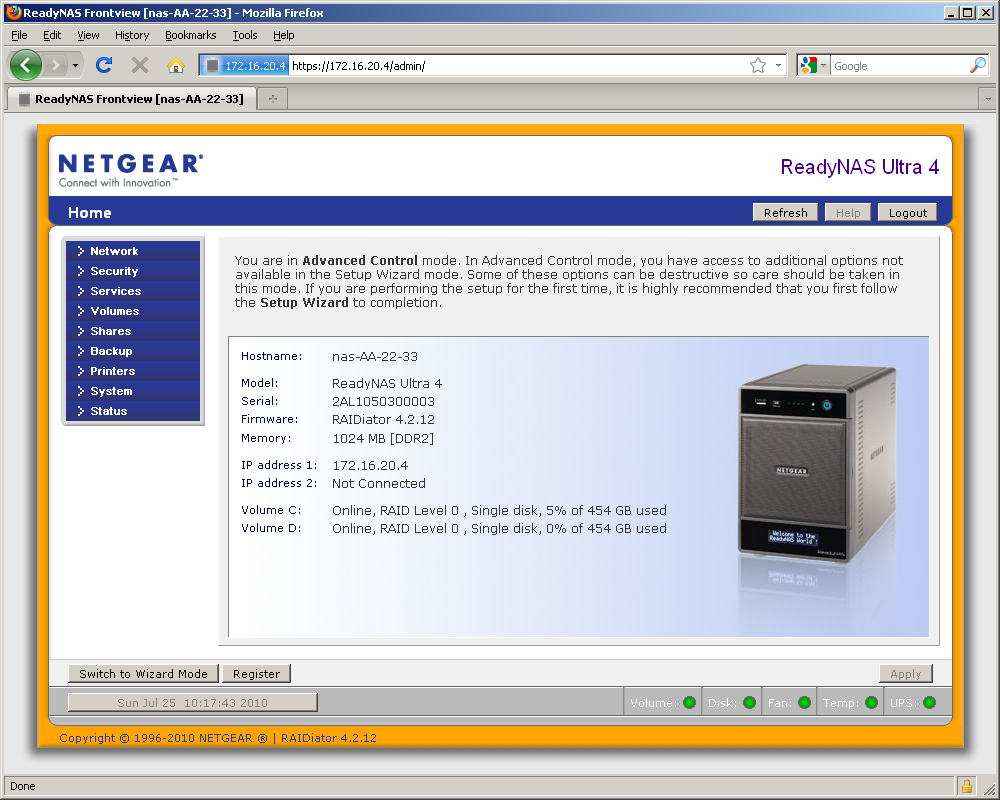

На первой странице, которую пользователь видит после входа, приводятся имя устройства, его адреса, объем дисковых томов, серийный номер и версия прошивки.

Первая группа настроек — сетевые параметры. Накопитель оборудован двумя гигабитными интерфейсами с поддержкой DHCP, Jumbo Frames. Объединение портов в этой модели не поддерживается, интерфейсы можно использовать для подключения к двум разным сетям. Устройство может работать серверами WINS и DHCP. Поддерживается расширение таблицы маршрутизации пользователем.

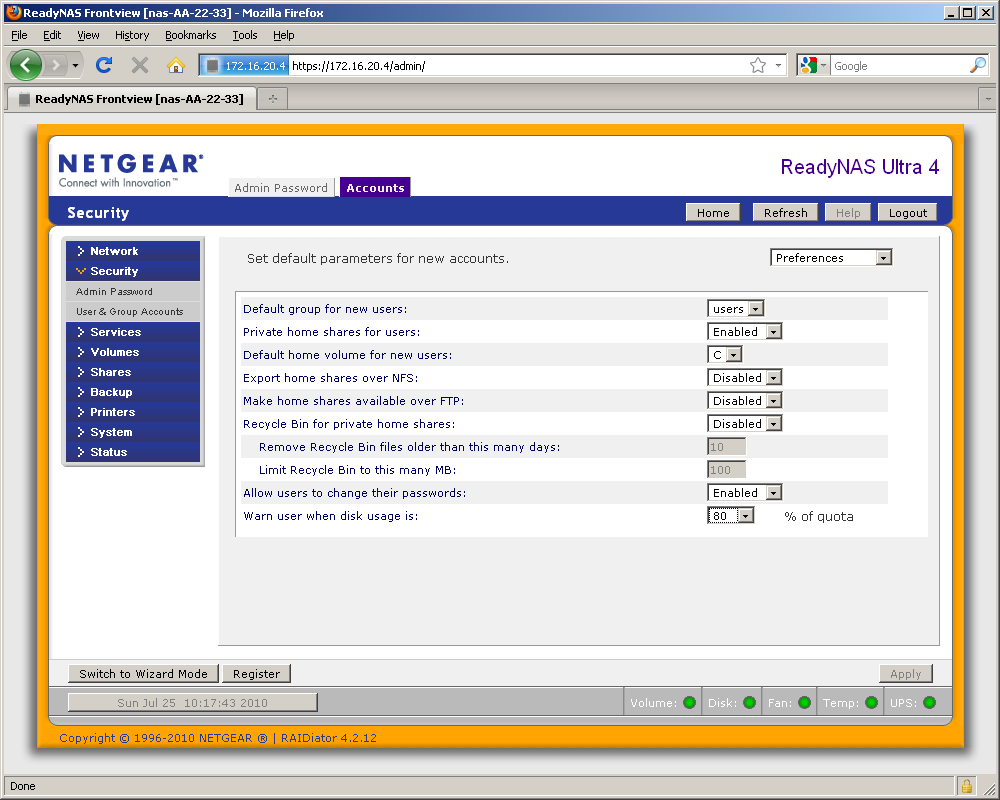

Следом идут настройки пользователей и групп. Отдельно идет администратор — его пароль можно восстановить единственным способом (не считая полного сброса с потерей данных) — отправкой на электронную почту при условии правильного ответа на секретный вопрос. Этот механизм подразумевает работающий доступ к указанному ранее SMTP-серверу, что все-таки не очень удобно. С обычными пользователями все попроще — указываем имена, пароли и несколько дополнительных параметров Для работы с большим числом пользователей и групп можно использовать импорт/экспорт списков, что достаточно удобно. Отдельная страница посвящена специальным параметрам — работе с домашними директориями, запрету изменения пароля пользователями и так далее. Пользователям и группам можно устанавливать дисковые квоты. При этом есть механизм для предупреждения по электронной почте о приближении к лимиту. Обратите внимание, что данную модель нельзя интегрировать в домен и управление пользователями есть только локальное.

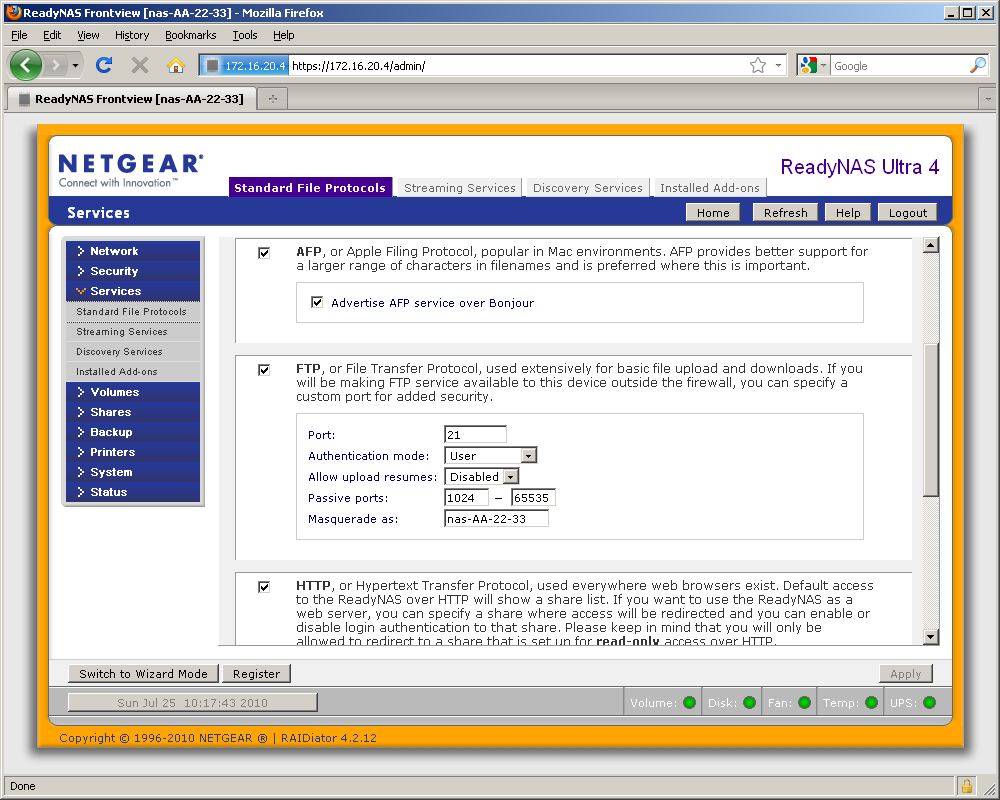

Настройки сервисов включают в себя четыре страницы. На первой пользователь указывает параметры стандартных протоколов доступа к файлам: SMB/CIFS, NFS, AFP, FTP(S), HTTP(S), Rsync. Интересного здесь практически ничего нет. Только у FTP можно поменять порты и разрешить докачку файлов. При этом нет ограничений по скоростям и числу подключений. Сервер умеет работать с Unicode. Для доступа через браузер можно задать второй порт для протокола HTTPS.

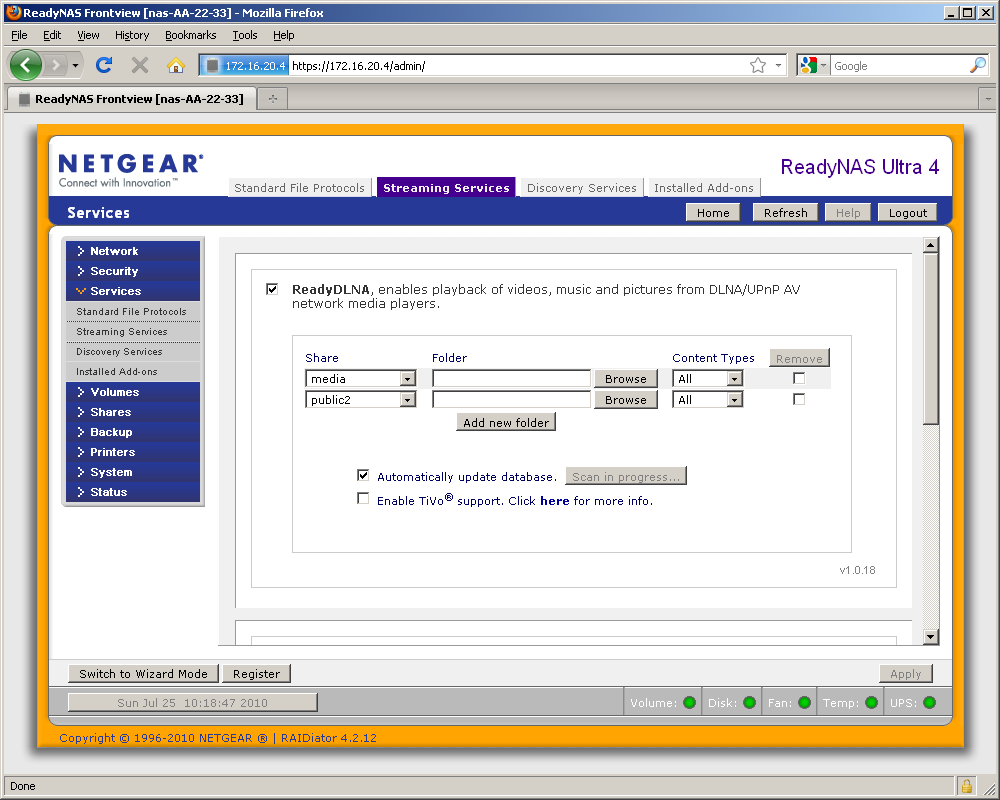

Для домашнего пользователя интерес безусловно представляют сервисы потоковой трансляции медиафайлов. В ReadyNAS Ultra установлены серверы DLNA, SqueezeCenter и iTunes. Подробнее о них мы поговорим позже.

Простое обнаружение устройства и его сервисов в сети обеспечивается протоколами UPnP и Bonjour.

Четвертая страница в этой группе позволяет получить доступ к установленным на устройство дополнениями. В базовой поставке здесь есть только ReadyNAS Remote.

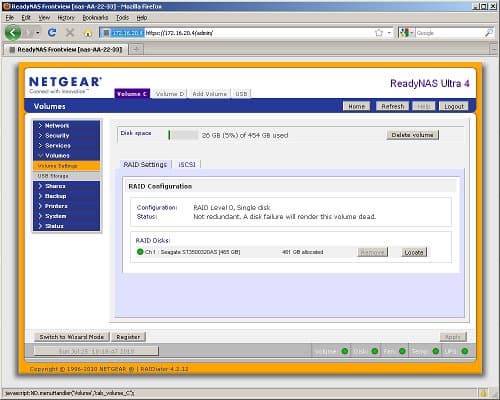

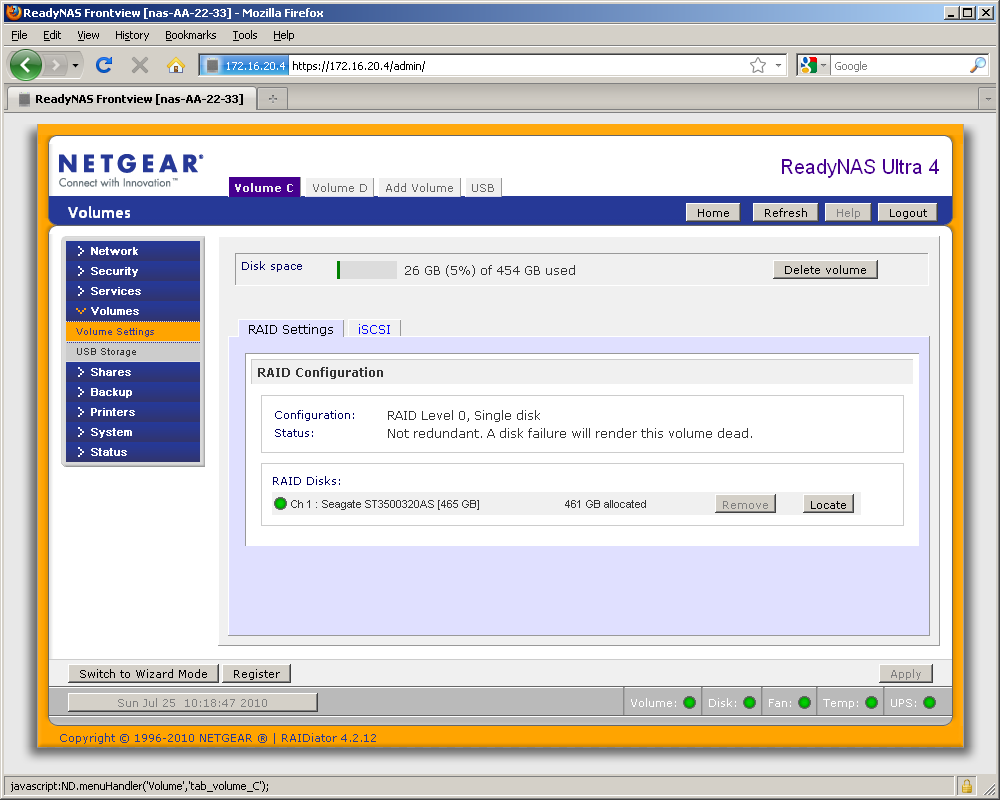

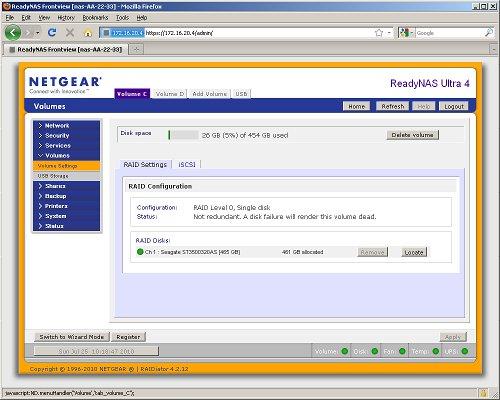

Переходя к одной из основных настроек — дисковым томам, — сначала напомним о возможных режимах для их организации. Накопители ReadyNAS позволяет использовать два режима — X-RAID2 и FlexRAID. Второй из них является классическим вариантом RAID с поддержкой режимов одиночный диск, 0, 1, 5. В этом случае можно создать сразу несколько томов (до четырех в данной модели). X-RAID2 — фирменная разработка NETGEAR, работающая с одним томом и обеспечивающая минимальное вмешательство пользователя в управление дисками и поддержку миграции без потери данных. В случае установки более чем одного диска, она гарантирует устойчивость к отказу одного винчестера (есть опция, увеличивающая эту цифру до двух, но на четырехдисковых накопителях это не очень интересно). Изменение режима возможно только с потерей всех данных и настроек через программу RAIDar.

Отказоустойчивый массив X-RAID2 можно также нарастить по объему, последовательно заменяя винчестеры.

Следуя последним тенденциям, устройство позволяет создавать тома iSCSI. Располагаются они на уже существующих «обычных» томах и могут использовать CHAP для аутентификации пользователей.

Миграция томов без потери данных есть только у X-RAID2. Работает в полностью автоматическом режиме — просто добавляете новый диск, система сама инициализирует его и добавляет в работу.

Основная часть прошивки занимает раздел размером 4 ГБ, выделяемый на каждом диске. Файловая система для томов с данными — EXT4. Пользователь может запустить проверку файловой системы при перезагрузке накопителя.

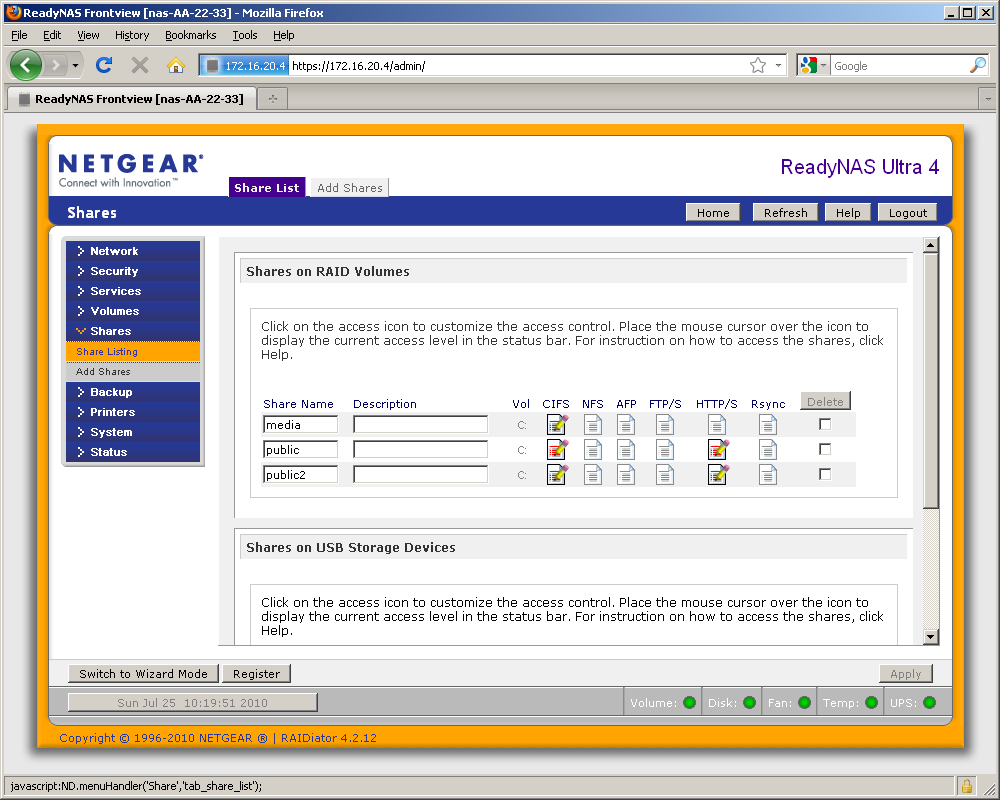

Управление общими директориями для установки прав пользователям у NETGEAR реализовано несколько необычно. Для протоколов SMB/CIFS, FTP, AFP, HTTP есть отдельные страницы, где указываются пользователи и группы с разрешениями на чтение или чтение и запись (у HTTP предусмотрен только один тип доступа для каждой директории — или чтение или чтение и запись). Некоторые протоколы имеют дополнительные опции. Например, корзина для удаленных файлов и скрытие папки для SMB и поддержка WebDAV для HTTP.

Группа системных настроек присутствует в большинстве устройств. Не стал исключением и RasdyNAS Ultra. Здесь пользователь настраивает внутренние часы, обновляет прошивку, устанавливает новые модули, работает с настройками, перезагружает и выключает устройство. Не забыли и про систему информирования администратора о событиях — информация может отправляться по электронной почте максимум на три адреса. Настройка SMTP позволяет указать имя пользователя и пароль, а также включить TLS.

На использованной платформе можно реализовать расширенные средства управления питанием. Кроме автоматического выключения дисков в случае отсутствия активности, предусмотрена поддержка WOL («пробуждение по сети») и задание расписания работы с указанием времени для каждого дня недели.

Отдельная страница используется для установки некоторых опций производительности. При желании пользователь может отключить использование кеша записи, отменить журналирование файловой системы и изменить еще пару опций.

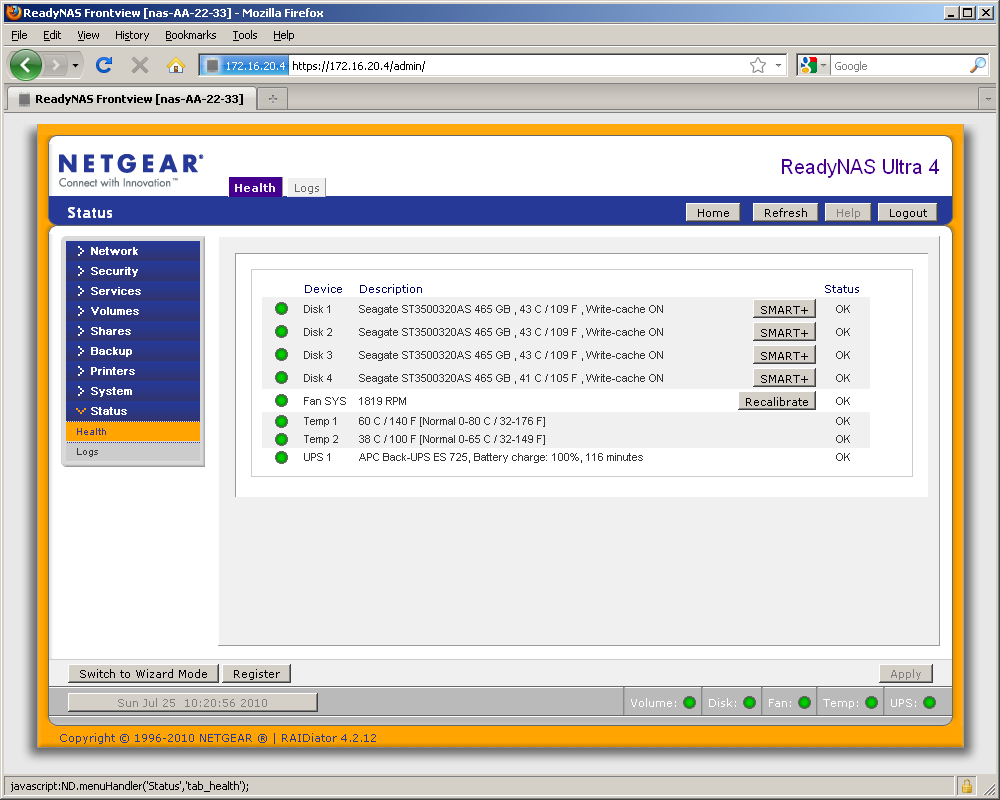

Последняя группа интерфейса состоит из двух страниц. На первой представлена информация о текущем состоянии устройства, включая температуры дисков и системы, скорости работы вентилятора и статус ИБП. Ну и последний пункт в этом разделе — лог-файл накопителя. Базовая его версия, доступная через web-интерфейс, не очень подробна и содержит только несколько последних событий. Однако при необходимости можно скачать архив с более чем четырьмя десятками внутренних лог-файлов — от знакомого многим dmesg до статуса SMART дисков.

Внешние устройства

Для подключения внешних устройств накопитель оборудован тремя портами USB 2.0. Они могут быть использованы для работы с флешками, жесткими дисками, принтерами и ИБП. Накопители могут иметь несколько разделов. Поддерживается запись на NTFS. Устройство можно переименовать и выбрать права доступа для него. После переподключения они будут использованы автоматически. Есть встроенные средства форматирования в FAT32 и EXT3. В отличие от других сетевых накопителей, копирование данных с подключаемой флешки в общую папку может быть только автоматическим. Кнопка на передней панели имеет другую функцию.

Поддержка сетевых принтеров стандартна — подключаться к ним можно из сетей Windows и MacOS X, а связь традиционно односторонняя (в частности у МФУ будет работать только функция печати).

Устройство может следить за состоянием батареи внешнего источника питания и отключаться при снижении его до определенного порога. Список совместимых моделей не очень велик, присутствуют в нем в основном устройства от APC. Кроме работы с локальным ИБП, накопитель можно настроить на подключение к другому ReadyNAS, который транслирует в сеть информацию о своем ИБП.

Дополнительные функции и расширение возможностей

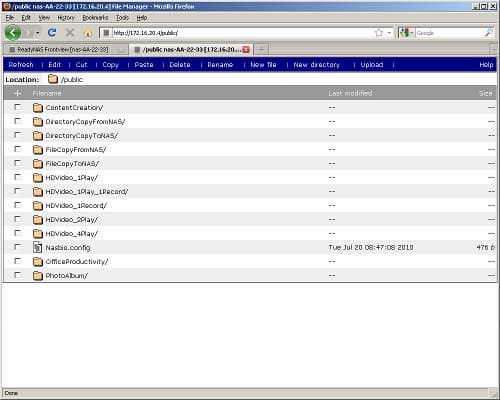

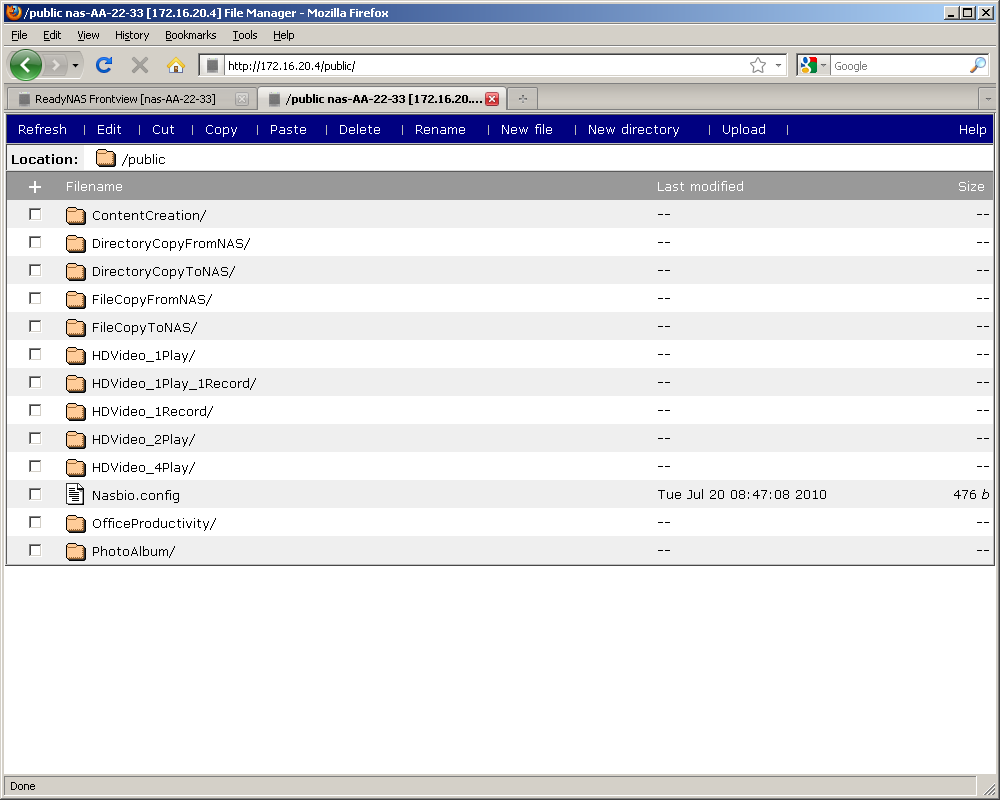

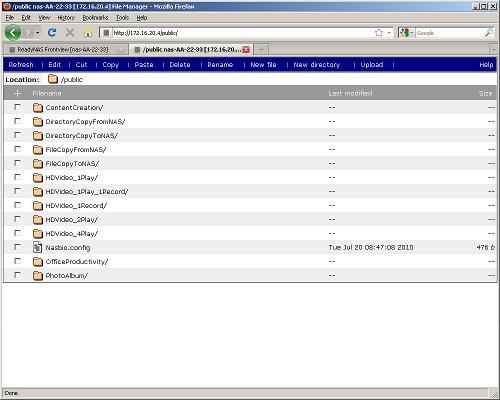

Из входящих в штатную поставку стоит упомянуть о системе доступа к файлам через браузер, модуле резервного копирования и программе ReadyNAS Remote. Доступ к файлам через браузер достаточно удобен — можно скачивать и загружать данные, удалять/копировать/переносить/переименовывать файлы и директории, создавать и редактировать текстовые файлы. Единственное неудобство состоит в том, что возможны операции только в пределах одной сетевой папки.

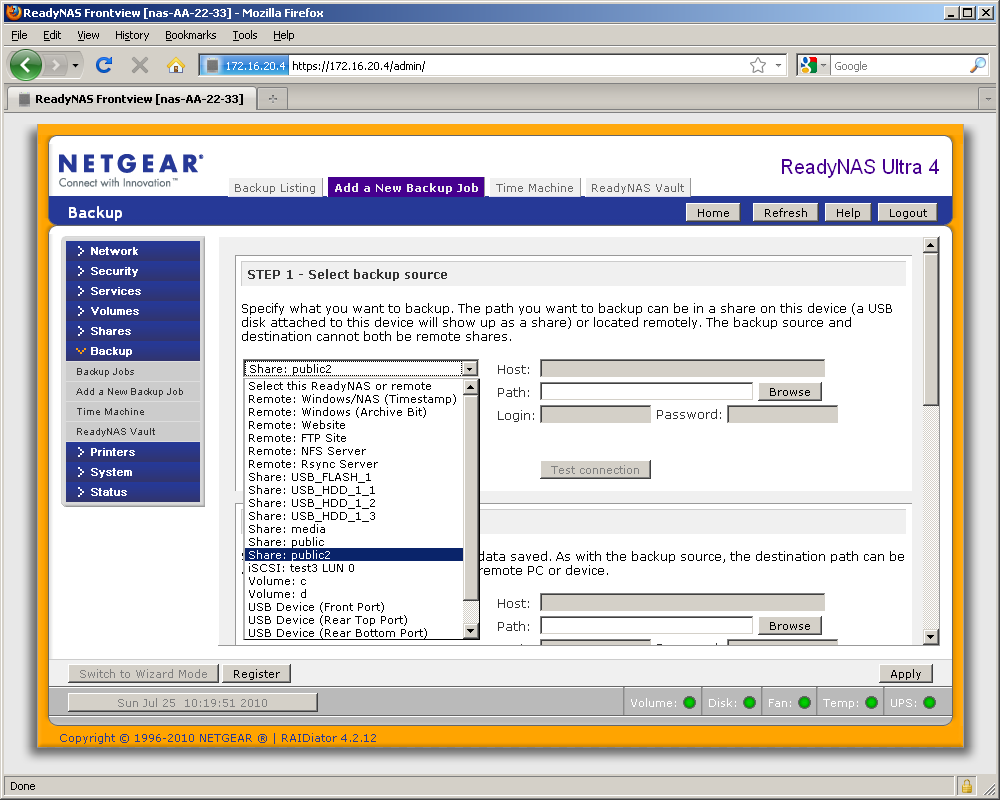

Мы уже не первый раз встречаемся с реализацией встроенной системы резервного копирования в накопителях NETGEAR. И она на настоящий момент продолжает оставаться одной из лучших. Пользователь может запрограммировать несколько заданий, каждое из которых позволяет выбрать в качестве источника и получателя как локальные ресурсы (папки или подключенные к определенным портам USB-накопителя), так и удаленные (стандартные SMB/CIFS папки, сервера FTP/Web, NFS-ресурсы). Единственное ограничение касается невозможности иметь и источник и получатель удаленным. Для каждого задания также указывается расписание работы задания и несколько опций.

Расположенная на лицевой панели устройства кнопка «Backup» может быть использована для запуска одного или нескольких заданий по выбору пользователя. Также в накопителе предусмотрена поддержка программы Apple Time Machine и работа с фирменным онлайновым сервисом хранения данных ReadyNAS Vault. В тестовом режиме можно пользоваться им месяц, а в дальнейшем придется выбирать тарифный план и оплачивать услуги сервиса. Данная функция позволяет указать прямо на сайте, какие ресурсы накопителя требуется резервировать, управлять этими заданиями и просматривать файлы.

Перед дальнейшим рассказом стоит уточнить, что устройства ReadyNAS имеют модульную структуру для расширения функциональности через устанавливаемые дополнительно пакеты. При этом часть из них на самом деле уже входит в комплект поставки. Например ReadyNAS Remote. Возможности этого модуля можно описать очень просто — доступ к данным на накопителе везде и всегда. Правда для этого требуется иметь на ПК «ответную» часть — специализированное программное обеспечение. В плюсах этого способа — отсутствие необходимости настройки роутера и использование для работы привычного проводника.

Аналогично реализован сервер DLNA — он уже есть в прошивке, но формально является внешним модулем. В основе лежит уже известная нам давно программа, возможности которой в последней версии немного изменились. В частности, теперь можно иметь любое количество папок для индексации. Поддерживаемые типы файлов: JPEG, MP3, M4A, AAC, WMA, FLAC, MPEG, AVI, MP4, WMV, MKV, TS, M2TS, VOB. Сортировка обеспечивается для фотографий — по папкам, камере, дате съемки, для музыки — по папкам, альбому, артисту, жанру (русские теги правильно читаются в Unicode), для видео — только по папкам. Сервер вполне можно использовать для передачи HD-видеофайлов на современные медиаплееры, в том числе и в формате MKV (конечно от плеера требуется его понимать).

Пару слов о новых опциях для приложений мультимедиа, реализованных в накопителе. Первая из них — возможность сервера работать накопителем для приставки TiVo. Поскольку ее у нас не было, то и проверять нечего. Желающие могут посмотреть скриншоты на сайте readynas.com. Второе добавление — поддержка сервиса Skifta. Судя по описанию на сайте, речь идет о возможности объединения медиабиблиотек между несколькими, в том чисте и удаленными, устройствами. Программа пытается интенсивно использовать протокол UPnP, особенно в части его аудио-видео элементов. Для работы требуется регистрация на web-портале, который может использоваться в дальнейшем для управления аккаунтом, запуска синхронизаций, общения и обмена информацией с другими пользователями системы. Последний сервис, о котором шла речь в пресс-релизе о выходе ReadyNAS Ultra, — Orb. Эта программа позволяет получить доступ к вашей медиабиблиотеке и ТВ-тюнеру с любого подключенного к Интернету компьютера с браузером. Недавно появилась также поддержка мобильных устройств (например iPhone и моделей с Android). Для обеспечения необходимых параметров потоков, поддерживается встроенная система транскодирования. В настоящий момент модуль Orb не анонсирован публично, но мы вернемся к этому вопросу при возможности.

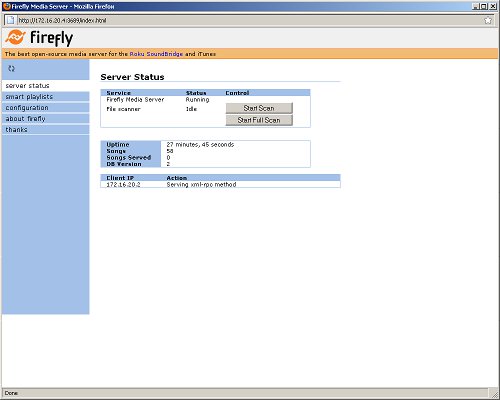

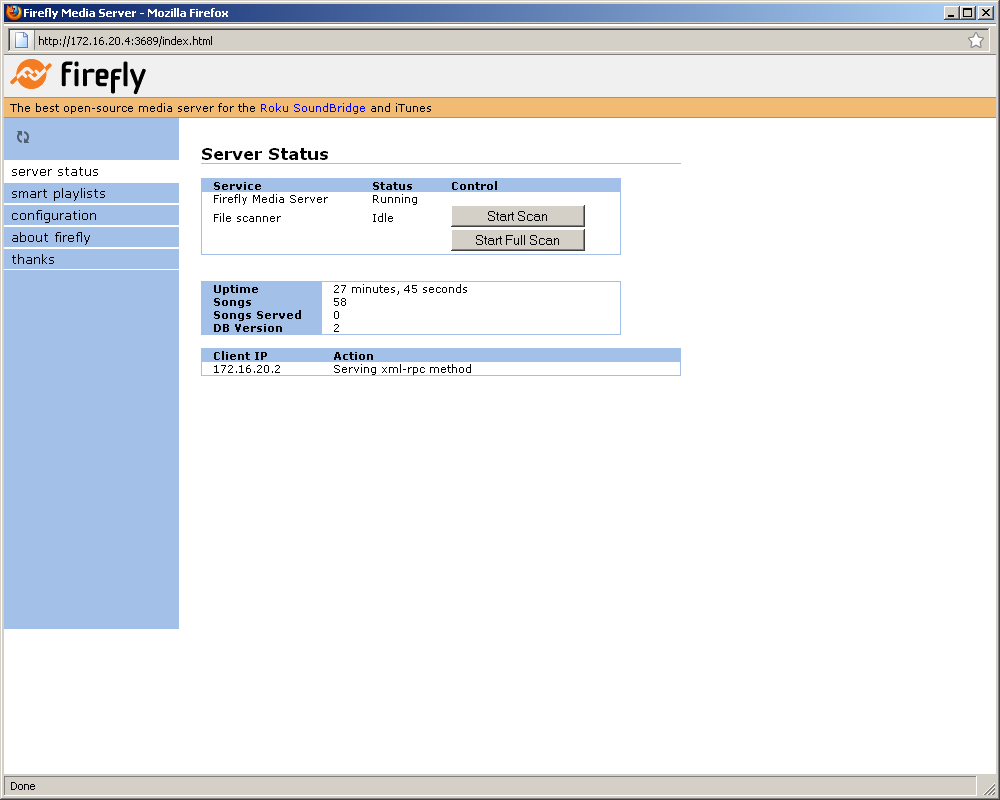

iTunes реализован привычным Firefly. Есть доступ к web-интерфейсу сервера, так что пользователь может самостоятельно изменить многие параметры. Например, выбрать директории для хранения музыкальных композиций. Индексируются файлы MP3, M4A, WAV и FLAC. Русские теги отображаются корректно, если записаны в Unicode.

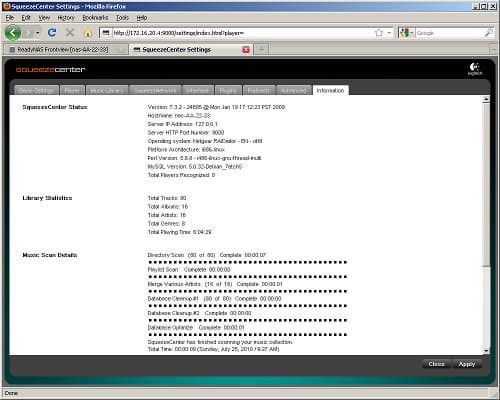

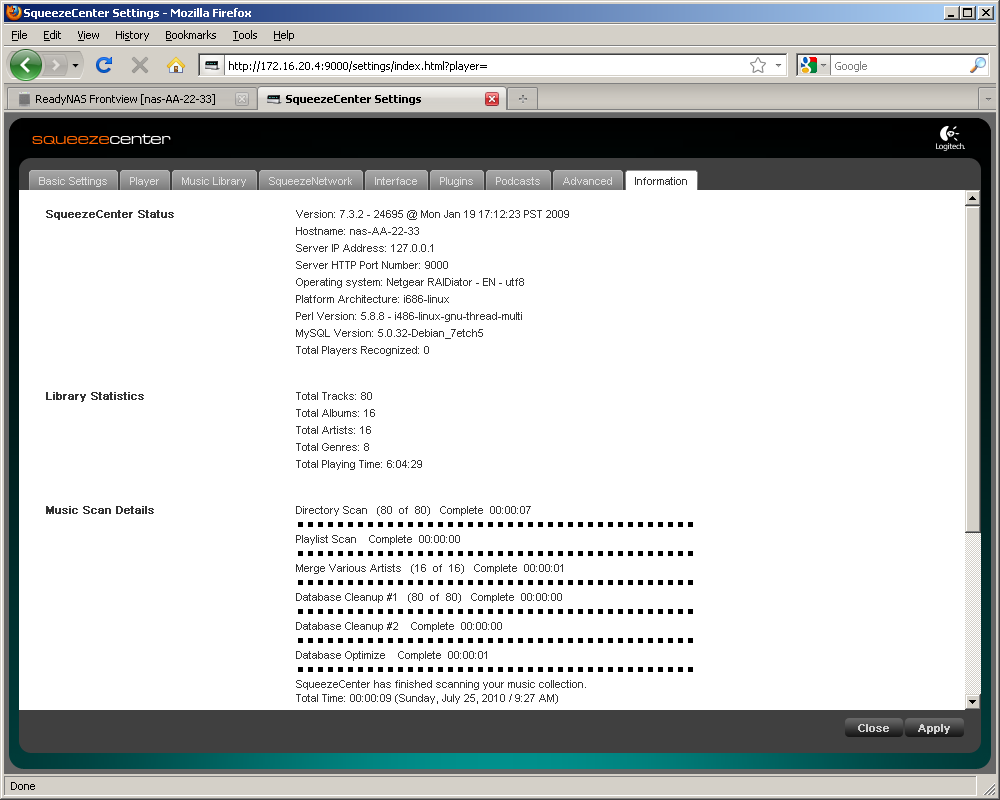

SqueezeCenter работает с сетевыми аудиоплеерами одноименной серии от Logitech. Установленная на накопителе версия позволяет пользователю получить доступ к настройкам, выбрать директории для индексации, указать дополнительные источники для прослушивания.

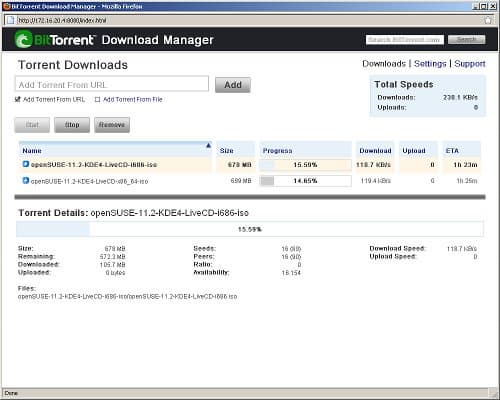

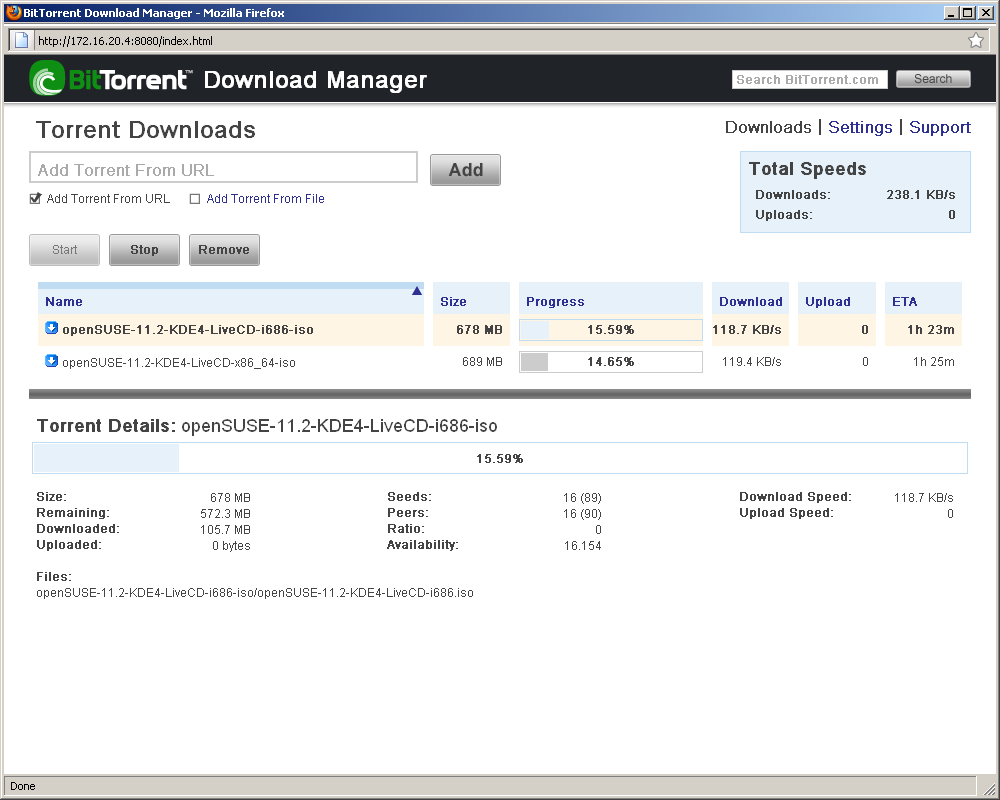

Еще один модуль, который можно скачать и установить на накопитель — система автономной загрузки файлов по протоколу BitTorrent. Что интересно, клиент в данном случае «фирменный» — с одноименным названием и авторством. Из настроек — выбор папки, портов, ограничение скоростей, выбор критерия остановки задания (время раздачи или рейтинг). Явных ограничений на число задач нет. Пара десятков работает нормально, больше не проверяли. Минусом является отсутствие ограничения доступа для web-интерфейса клиента. Управлять им в этом случае через Интернет будет небезопасно.

Кроме описанных модулей, есть еще несколько от производителя, но больший интерес представляют разработанные самими пользователями программы. Среди них можно найти файловые меденжеры, медиаутилиты, клиенты p2p (в частности, MLDonkey и transmission), системы управления контентом и даже программы для iPhone. Кроме этого, производитель предоставляет консольный доступ к накопителю, правда с замечанием, что в случае его использования может отказать в гарантийном обслуживании.

Производительность

Тестирование скоростных характеристик накопителя мы проводили по нашей стандартной методике с использованием дисков Seagate Barracuda 7200.11 (ST3500320AS) и программы Intel NASPT. Во время тестирования технология Jumbo Frames была активирована. Проводилось две группы тестов — с 1-4 дисками в режиме X-RAID2 и три варианта FlexRAID: одиночный диск, четыре в RAID0 и четыре в RAID5.

X-RAID2 в целом показывает рост производительности при увеличении числа дисков в массиве. При этом максимальная скорость работы составляет 70-80 МБ/с. Это на 10-20 МБ/с меньше, чем у наиболее быстрых современных устройств на атомной платформе (правда они используют процессоры с поддержкой четырех потоков на двух ядрах). Так что ReadyNAS Ultra по производительности явно относится к высшему сегменту полупрофессиональных сетевых накопителей.

Массив с чередованием в рамках FlexRAID показывает максимальные результаты на уровне 80-90 МБ/с. Это на 10-15% выше, чем отказоустойчивый вариант RAID5. Последний формально должен быть аналогичен X-RAID2 с четырьмя винчестерами, однако в реальности немного быстрее его. Конечно, возможность простого добавления дисков без потери данных привлекательна, но если вы собираетесь установить сразу все четыре диска, есть смысл выбрать именно FlexRAID.

По результатам тестирования производительности можно сказать, что ReadyNAS Ultra хотя и не бьет рекордов, но является очень быстрым устройством сегодня. Тем более, что мы тестировали его с первой официальной версией прошивки и в дальнейшем ситуация может немного улучшиться.

Выводы

Компания NETGEAR осуществила достаточно удачный, на наш взгляд, переход на атомную платформу в категории высокопроизводительных сетевых накопителей. Из аппаратных характеристик ReadyNAS Ultra наиболее привлекательно выглядит большой объем оперативной памяти, который пользователь может увеличить самостоятельно. В то же время, отсутствие портов eSATA не позволяет увеличить объем дискового пространства с быстрым доступом. Видимо производитель преднамеренно отказался от этого, не желая увеличивать стоимость платформы.

По функциональному наполнению устройства от NETGEAR сегодня представляются классическими сетевыми накопителями с широким набором поддерживаемых протоколов. Из дополнительных опций стоит отметить качественную реализацию автономной системы резервного копирования, лучшей в этом классе. Для домашнего пользователя компания предлагает различные медиасерверы: DLNA, iTunes и SqueezeCenter. Также накопители могут похвастаться интеграцией с интернет-сервисами, такими как ReadyNAS Remote и ReadyNAS Vault. Возможность загрузки файлов по протоколу BitTorrent представлена здесь в виде дополнительного модуля, реализованного достаточно качественно.

Программная платформа является относительно открытой и в сети можно найти множество полезных модулей от частных разработчиков.

Компания предлагает две модификации устройства: RNDU4000-100PES без дисков и RNDU4220-100PES с парой винчестеров по 2 ТБ с рекомендованной стоимостью 25 000 рублей и 37 400 рублей соответственно.

Средняя розничная цена рассмотренной модели в Москве, актуальная на момент чтения вами данной статьи, составляет: RNDU4000 — $705(2), RNDU4220 — Н/Д(0).





Благодарим российское представительство компании NETGEAR за предоставленное на тест оборудование.

Благодарим компанию ELKO за предоставленные для проведения тестирования жесткие диски.
