Сетевой накопитель Shuttle Omninas KD20


Аппаратная платформа современных сетевых накопителей относительно проста в изготовлении, и многие производители на ИТ-рынке способны создать привлекательные устройства. Но гораздо более важное значение для потребителей имеет программное обеспечение устройства, поскольку именно с ним имеет дело конечный пользователь и именно оно определяет возможности и функции модели.

Компания Shuttle была когда-то достаточно широко известна на нашем рынке, предлагая готовые баребоны — комплекты из корпуса, материнской платы и блока питания для сборки компактных и высокопроизводительных систем. Позже этой темой заинтересовались и другие производители, так что один из первопроходцев просто затерялся. Однако компания имеет достаточный инженерный опыт, и в конце прошлого лета решила расширить ассортимент своих продуктов сетевыми накопителями, представив модель Omninas KD20.

Она рассчитана на установку двух 3,5″ винчестеров и основана на редком двухъядерном SoC с архитектурой ARM. В этой статье мы внимательно рассмотрим этот продукт и попробуем оценить, насколько сочетание аппаратной платформы и установленного программного обеспечения будет привлекательно для конечного пользователя.

Комплект поставки и внешний вид

Устройство поставляется в коробке с размерами 29×16,5×26 сантиметров. Для удобства переноски она имеет пластиковую ручку. Оформление можно назвать скромным — белый фон и черные надписи. Название модели и некоторые ее характеристики и возможности приводятся на специальной наклейке.

Упаоквка Shuttle Omninas KD20

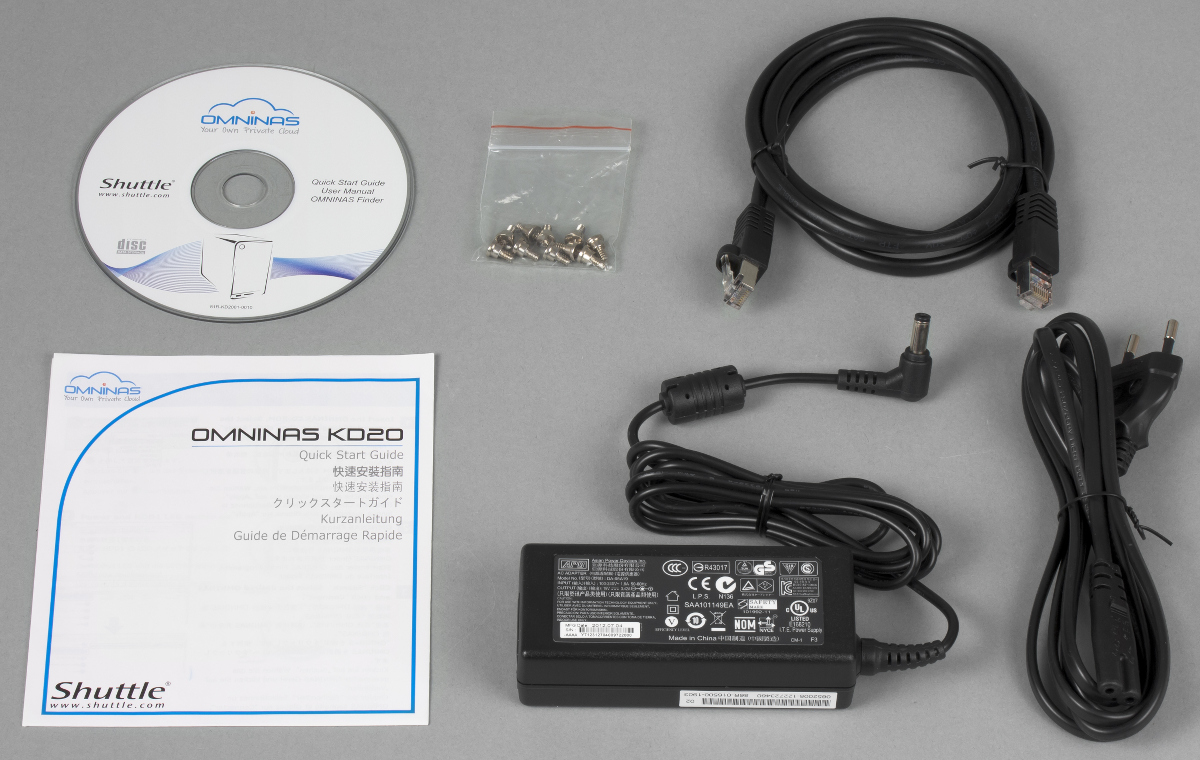

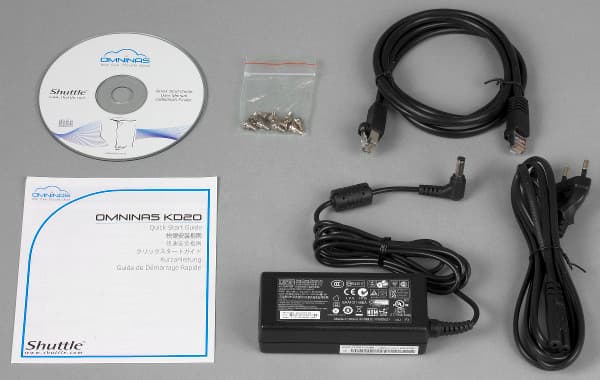

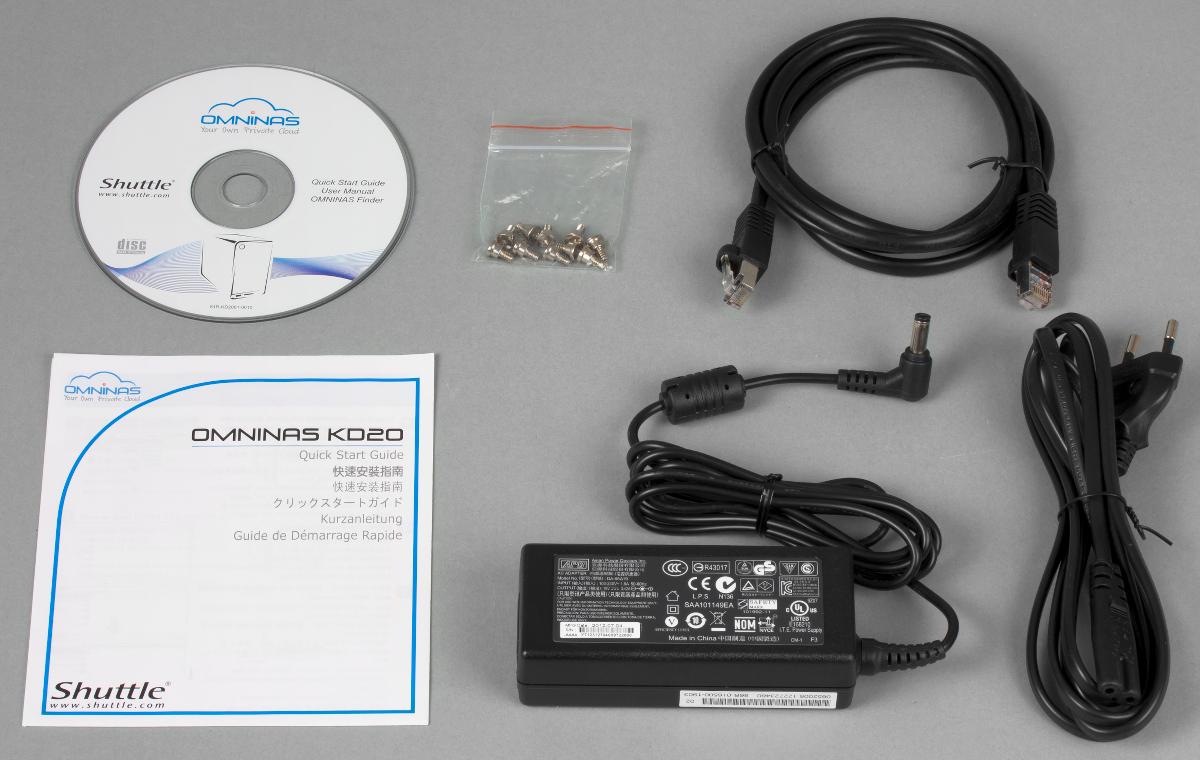

В комплекте поставки идет внешний блок питания (19 В 3,42 А) с кабелем, сетевой патч-корд, набор винтов для крепления дисков, листовка по быстрой установке на нескольких языках (русского среди них нет) и компакт-диск с программами и документацией.

Обращает на себя внимание использование «нотубучного» формата блока питания (как по форме, так и по параметрам) и винтов специальной формы для установки винчестеров. Хотя на самом деле подобрать при необходимости альтернативный вариант труда не составит. На компакт-диске находятся электронные версии документации, включая полное руководство пользователя на английском языке и программы для поиска устройства в сети для Windows и Mac OS. Обновленные версии файлов можно скачать с сайта производителя.

Честно говоря, по фотографиям модели в интернете создавалось впечатление, что это еще одна массовая модель без претензий на дизайн. Однако в реальности все оказалось гораздо интереснее. Половина корпуса изготовлена из алюминиевой пластины, а вторая — крепкий белый матовый пластик. Немного выбивается из стиля черный обод и логотип, нанесенный на правый бок голубой краской.

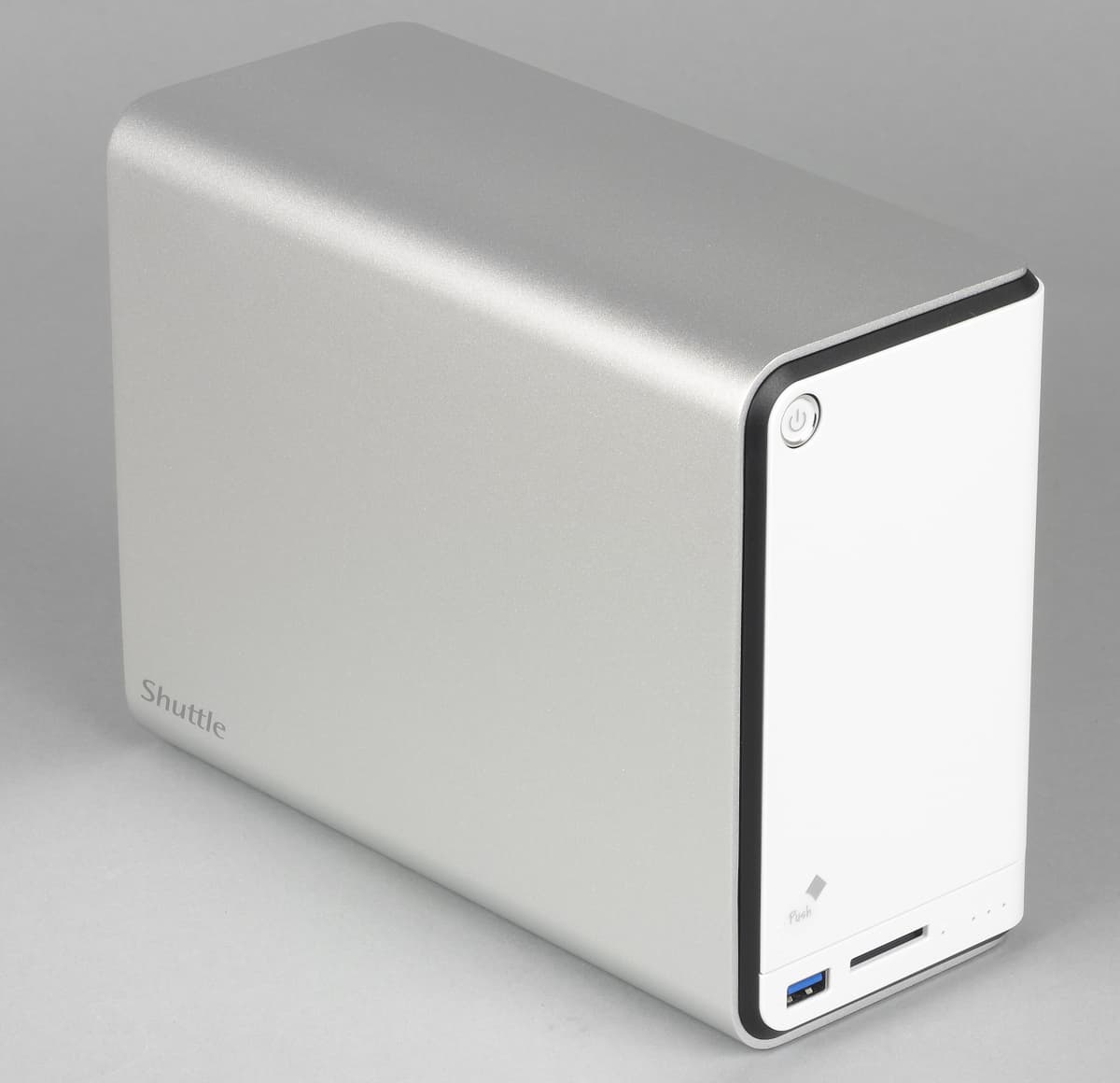

Внешний вид Shuttle Omninas KD20        Внешний вид Shuttle Omninas KD20

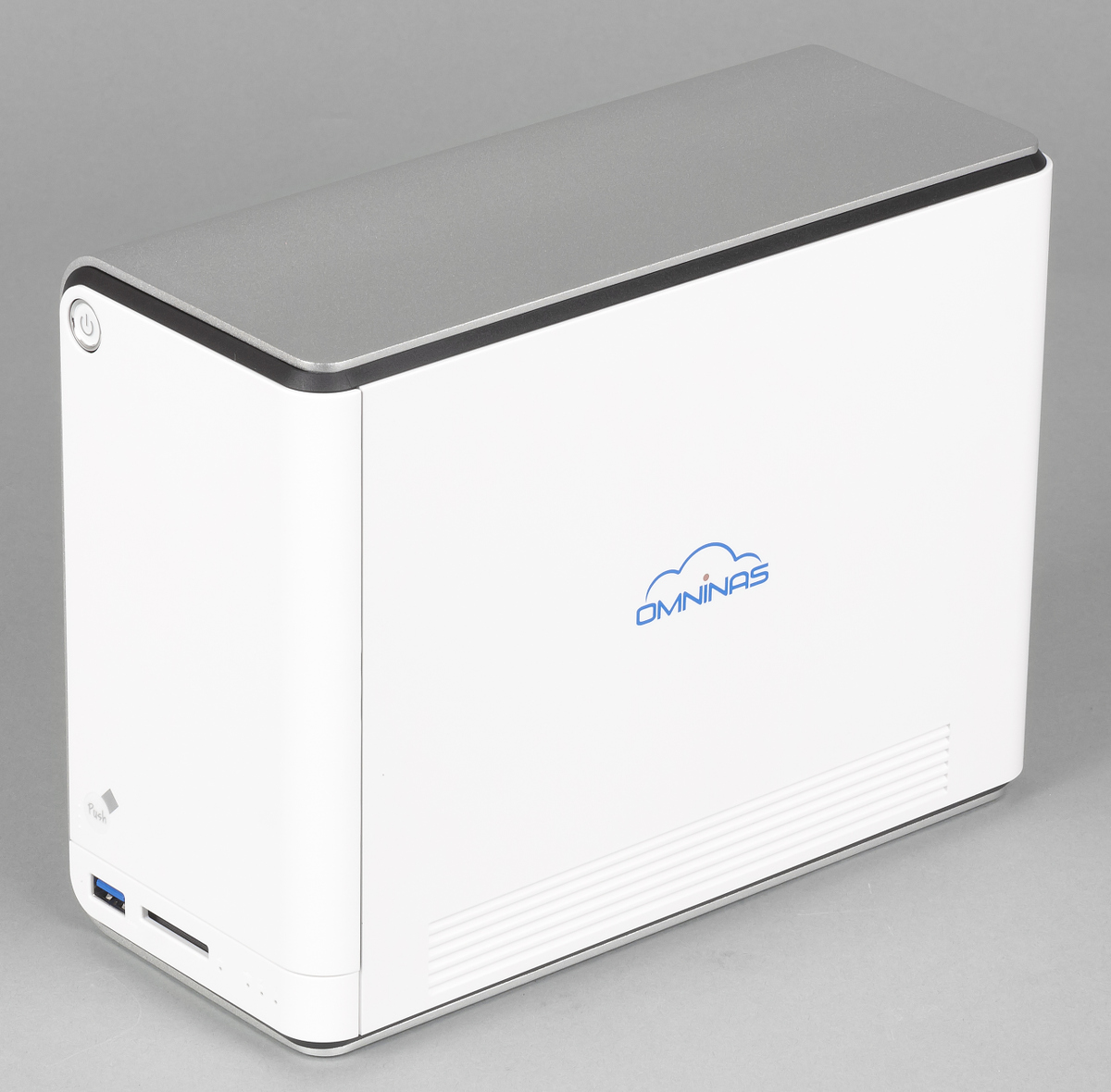

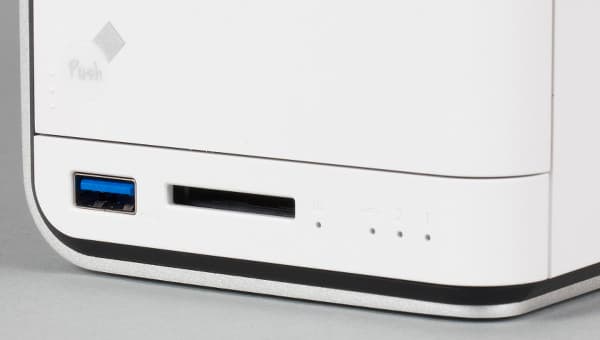

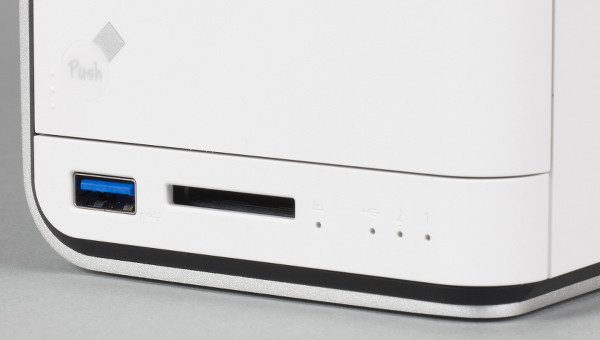

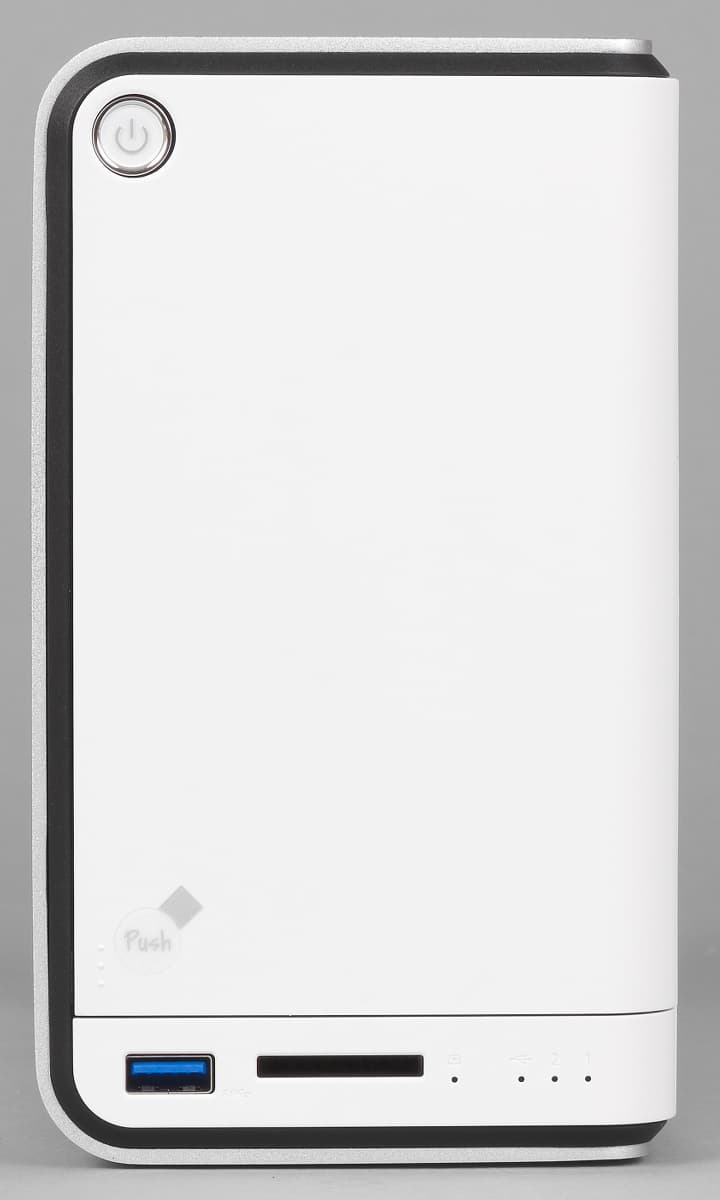

Лицевая панель служит также крышкой дискового отсека. В ее верхнем левом углу находится кнопка включения устройства со встроенным многоцветным индикатором питания/статуса. В нижней части можно заметить порт USB 3.0, слот для карт памяти SDHC и четыре светодиода — два для отображения статуса этих портов и два для дисков.

Внешний вид Shuttle Omninas KD20

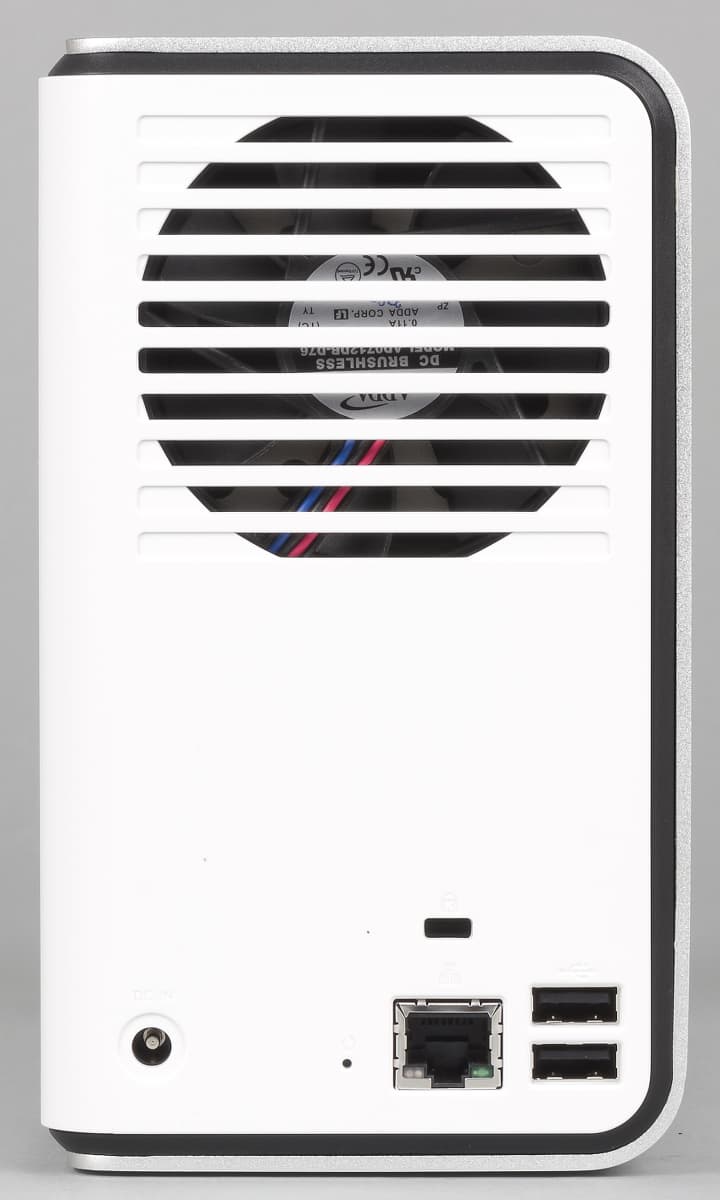

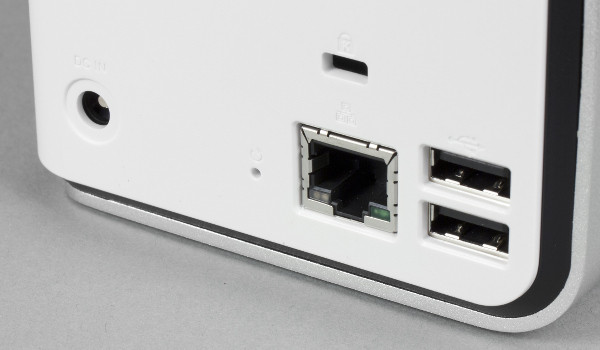

Сзади традиционно находится решетка вентилятора системы охлаждения и основные разъемы: вход блока питания, гигабитный сетевой порт с индикаторами скорости и активности, два порта USB 2.0. Также здесь есть скрытая кнопка сброса и отверстие для кенсингтонского замка. Поступление воздуха для вентиляции обеспечивается решеткой в нижней части правой боковой панели. Опирается корпус на невысокие резиновые ножки.

Внешний вид Shuttle Omninas KD20

Внешний вид получился достаточно привлекательным и оригинальным, хотя цветовое сочетание алюминия, белых панелей и черных вставок понравится не всем. С практической точки зрения, радует отказ от глянца и наличие портов на передней панели.

Конструкция и аппаратные характеристики

Накопитель использует SoC NAS7821 компании PLX Technology. Этот чип нам не встречался ранее, а компания больше известна нашим читателям как поставщик коммутаторов PCIe для материнских плат. В этой SoC собраны два ядра ARM, работающие на частоте 750 МГц, контроллер на 2 порта SATA 3 Гбит/с и 2 USB 2.0, гигабитный сетевой контроллер и контроллер PCIe. К последнему подключен чип EtronTech EJ168A для реализации USB 3.0. Устройство имеет 256 МБ оперативной памяти DDR2 и столько же флэш-памяти для прошивки. Дополнительно используется микросхема GL827L для работы с картами памяти. За охлаждение устройства отвечает вентилятор ADDA AD0712DB-D76 формата ∅70×15 мм.

Устройство автоматически управляет скоростью работы вентилятора. При этом от устанавливаемых винчестеров требуется поддержка атрибута температуры в S.M.A.R.T. Если та ниже 55 градусов, то вентилятор полностью выключается. Если диски нагреваются более чем до 62 градусов или температура процессора превышает 65 градусов, то устройство выключается. К сожалению, пользователь не может проверить текущие показатели через web-интерфейс. Исходя из алгоритма работы, можно сказать, что это одно из наиболее тихих устройств на рынке, если внешние условия установки будут достаточно комфортными.

Как мы видим, в целом конфигурация соответствует другим ARM-устройствам начального уровня. Основным отличием является установка двухъядерного процессора относительно невысокой частоты и другой (в рамках ARM) архитектуры, а также порт USB 3.0. Но не забываем, что для реализации потенциала аппаратуры необходима и эффективная программная поддержка.

Тестирование устройства проводилось с прошивкой версии 2.20.20130225.

Сборка и настройка

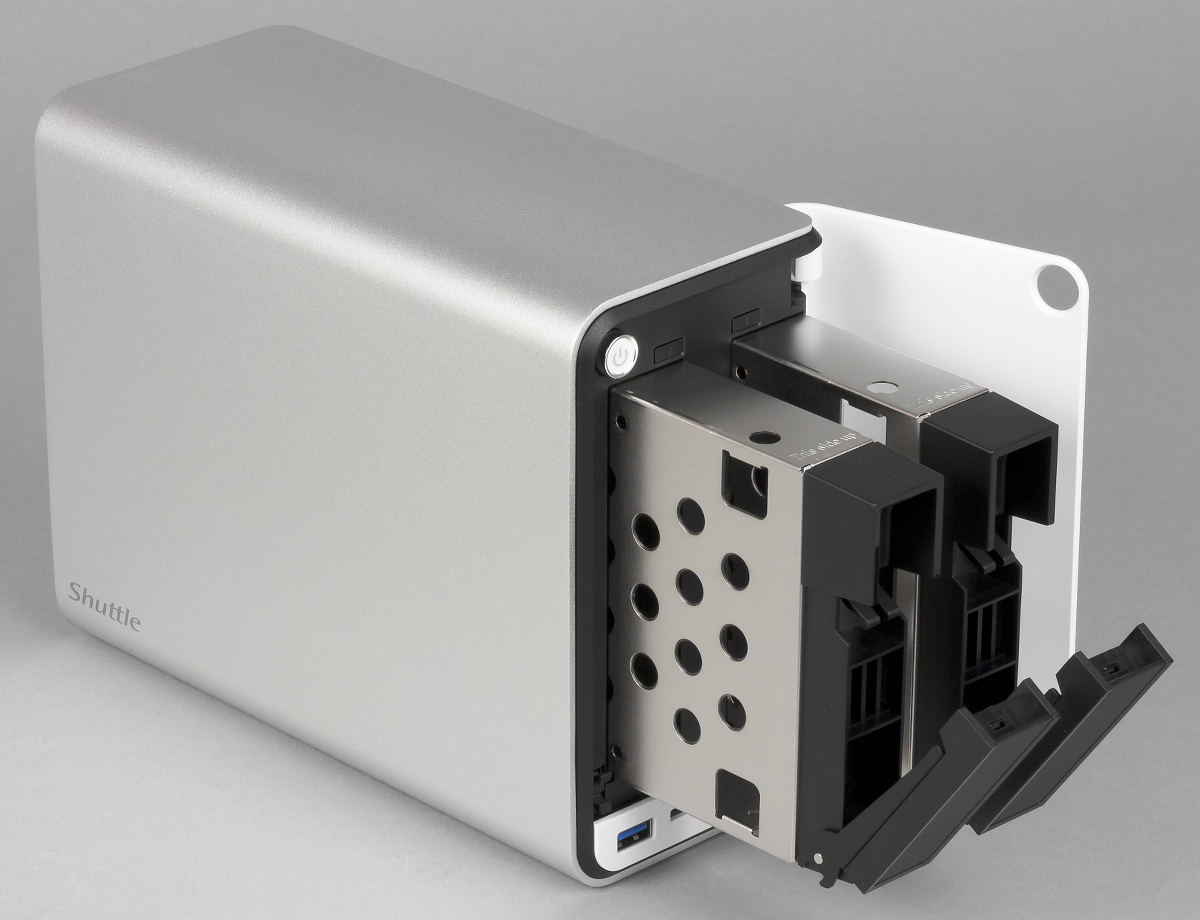

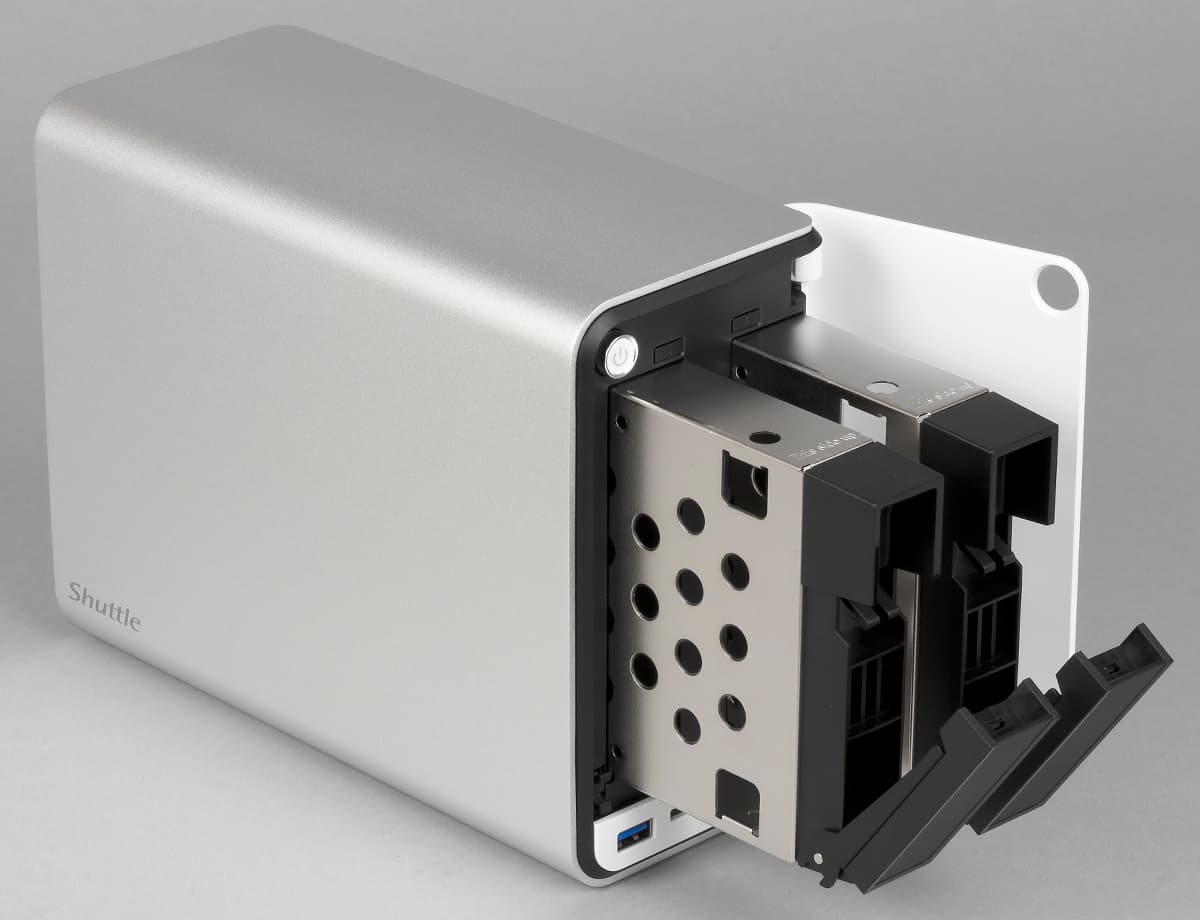

Shuttle Omninas KD20 поставляется без винчестеров. В списке совместимости есть модели всех ведущих производителей, включая диски объемом 3 ТБ. Для установки винчестеров используются традиционные рамки. Крепление осуществляется винтами специальной формы через отверстия на боковых торцах или же снизу винтами со скрытой головкой. В руководстве говорится о совместимости с 2,5″ дисками, но отверстий для них мы в рамках не увидели.

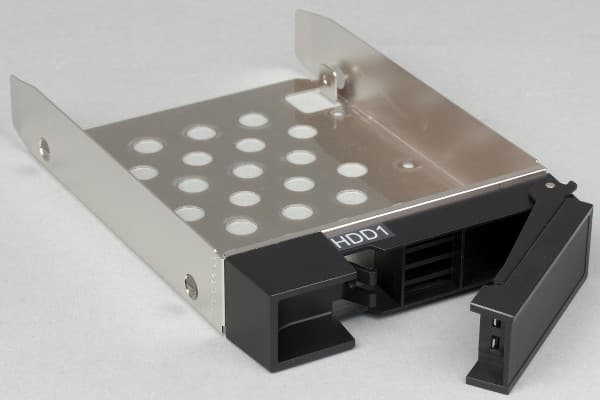

Рамка для дисков Shuttle Omninas KD20

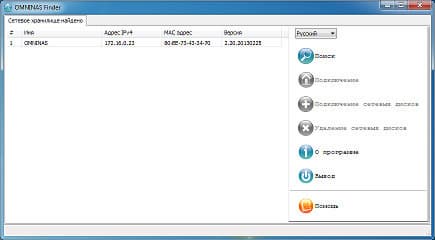

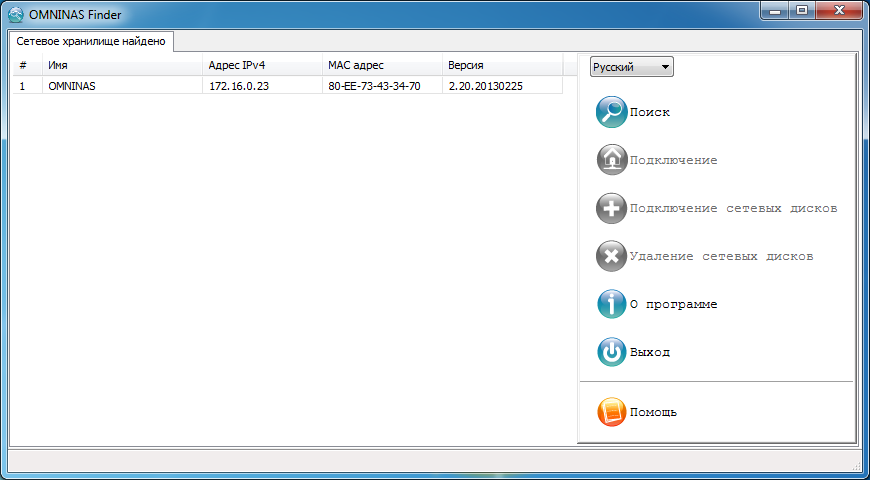

Основная часть прошивки находится во флэш-памяти, так что сразу после установки дисков и включения питания можно обратиться к web-интерфейсу для начальной конфигурации устройства. Интерфейс есть на нескольких языках, включая русский. Для поиска устройства в сети и подключения к нему можно использовать комплектную утилиту Omninas Finder.

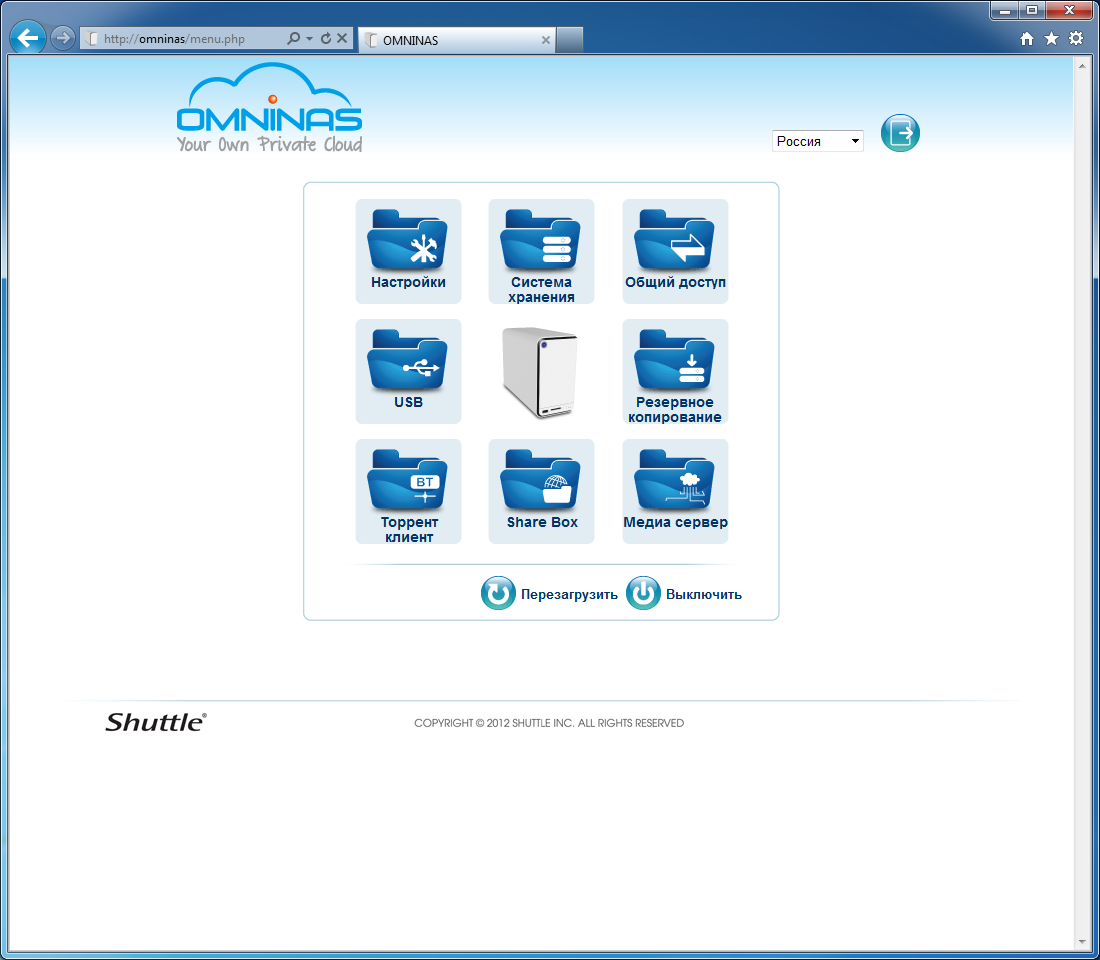

Внешний вид стартовой страницы достаточно простой — поле из девяти значков с меню выбора языка и кнопками перезагрузки и выключения. Меню представлено в знакомом стиле — основные группы в столбик вертикально слева, второй уровень — в виде закладок в центральной части экрана. К переводу существенных замечаний нет, хотя некоторые длинные названия пунктов не очень удачно вписываются в дизайн, да и помощник по начальной настройке явно не доделали. Жаль, что нет встроенной справочной системы. Работа по HTTPS также не реализована.

Накопитель имеет один гигабитный порт для подключения к локальной сети. Поддержки Jumbo Frames у него нет. Адрес можно назначить вручную или получать от сервера DHCP. Пользователю доступно изменение сетевого имени и названия рабочей группы.

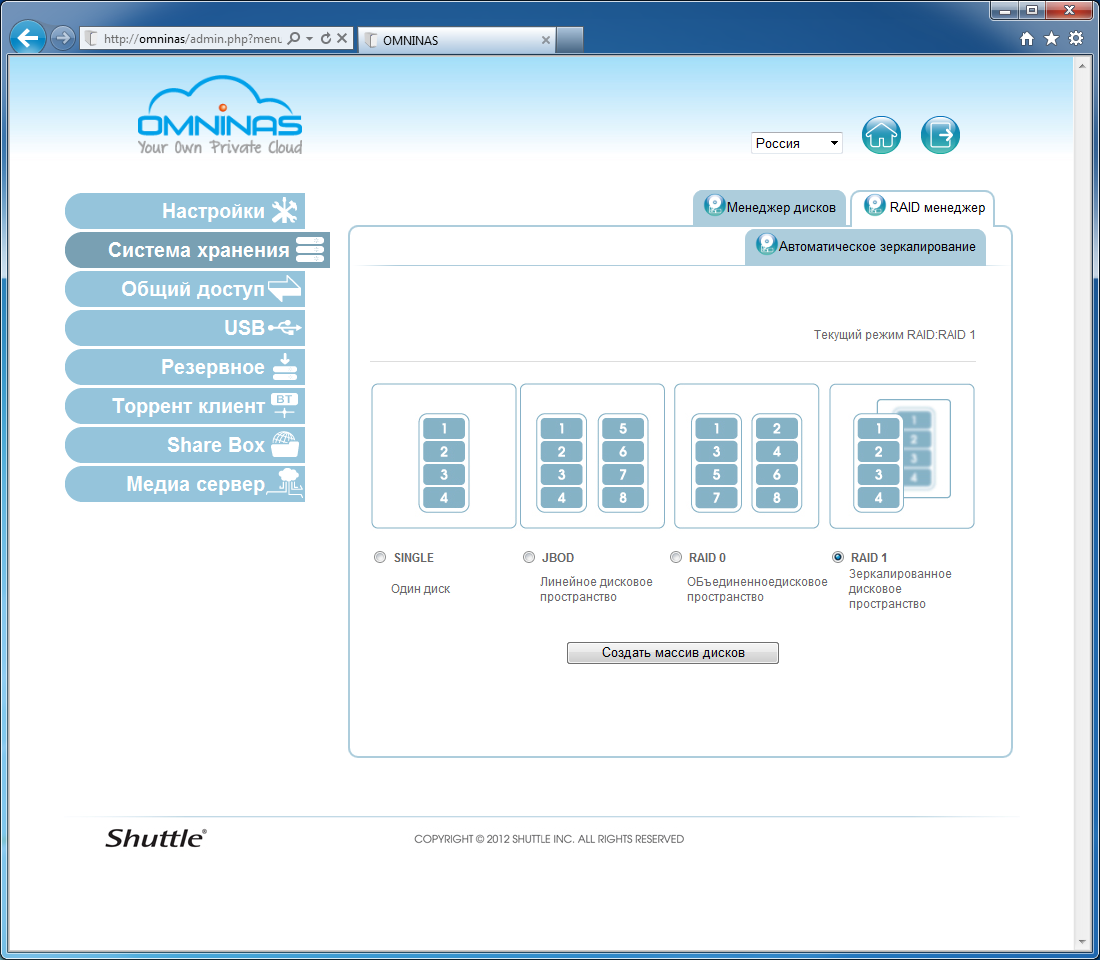

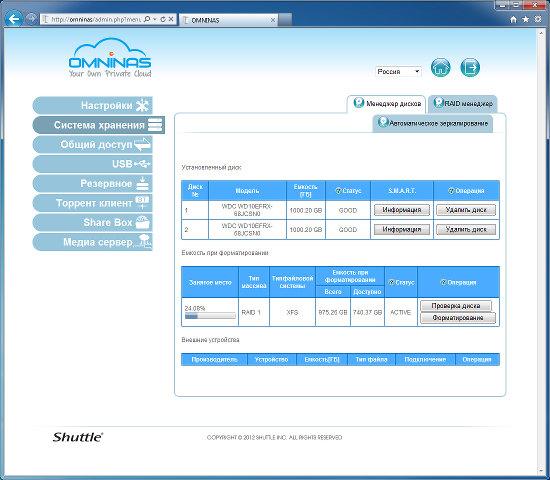

В устройстве предусмотрено два отсека для установки жестких дисков, так что набор вариантов конфигурации состоит из одиночного диска (только один том), JBOD, RAID1, RAID0. Отказоустойчивость обеспечивает только RAID1. С ним можно использовать кнопки над корзинами для отключения и замены неисправного винчестера. При изменении конфигурации дисков вся информация теряется.

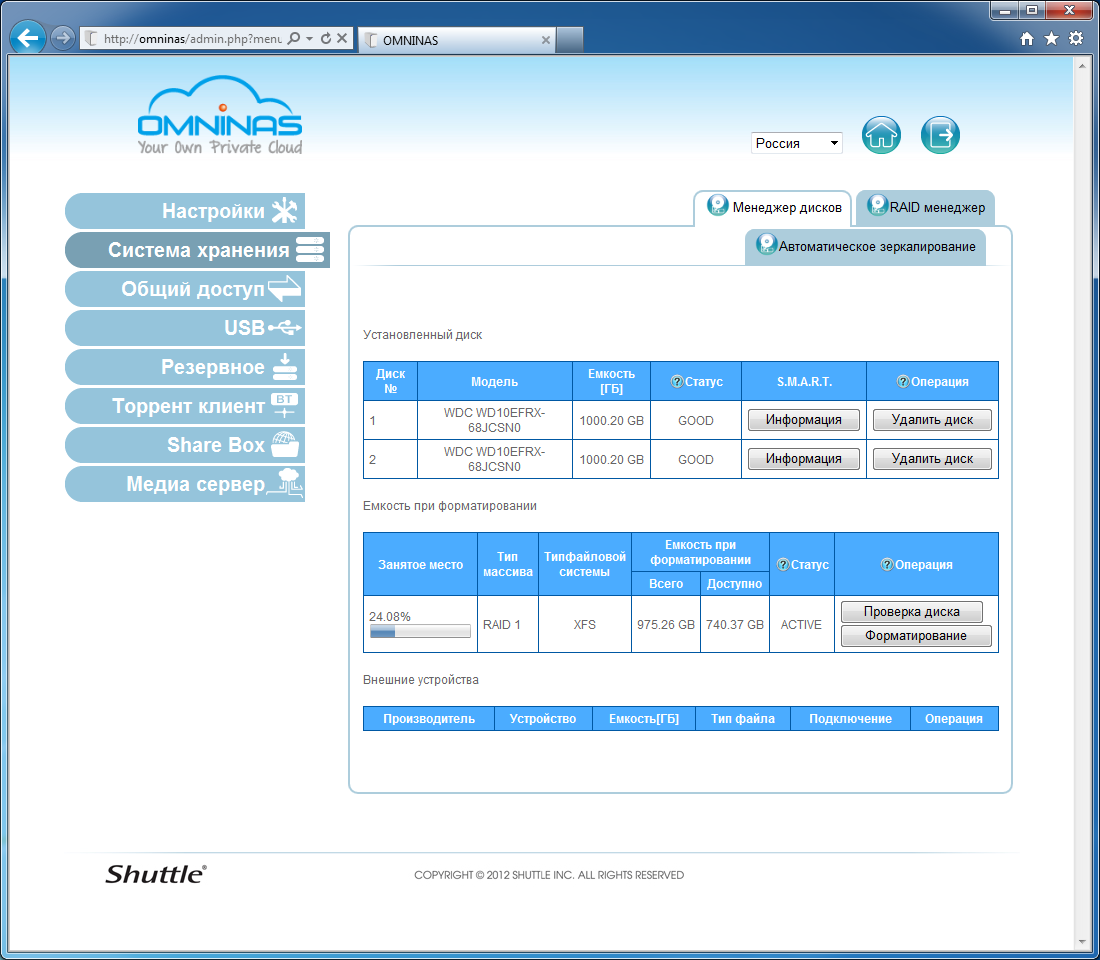

На отдельной странице можно узнать состояние S.M.A.R.T. винчестеров (в тестируемой версии прошивки функция не работала), проверить или отформатировать дисковый массив. Отметим, что накопитель использует формат GPT, а раздел с данными форматируется в файловую систему XFS.

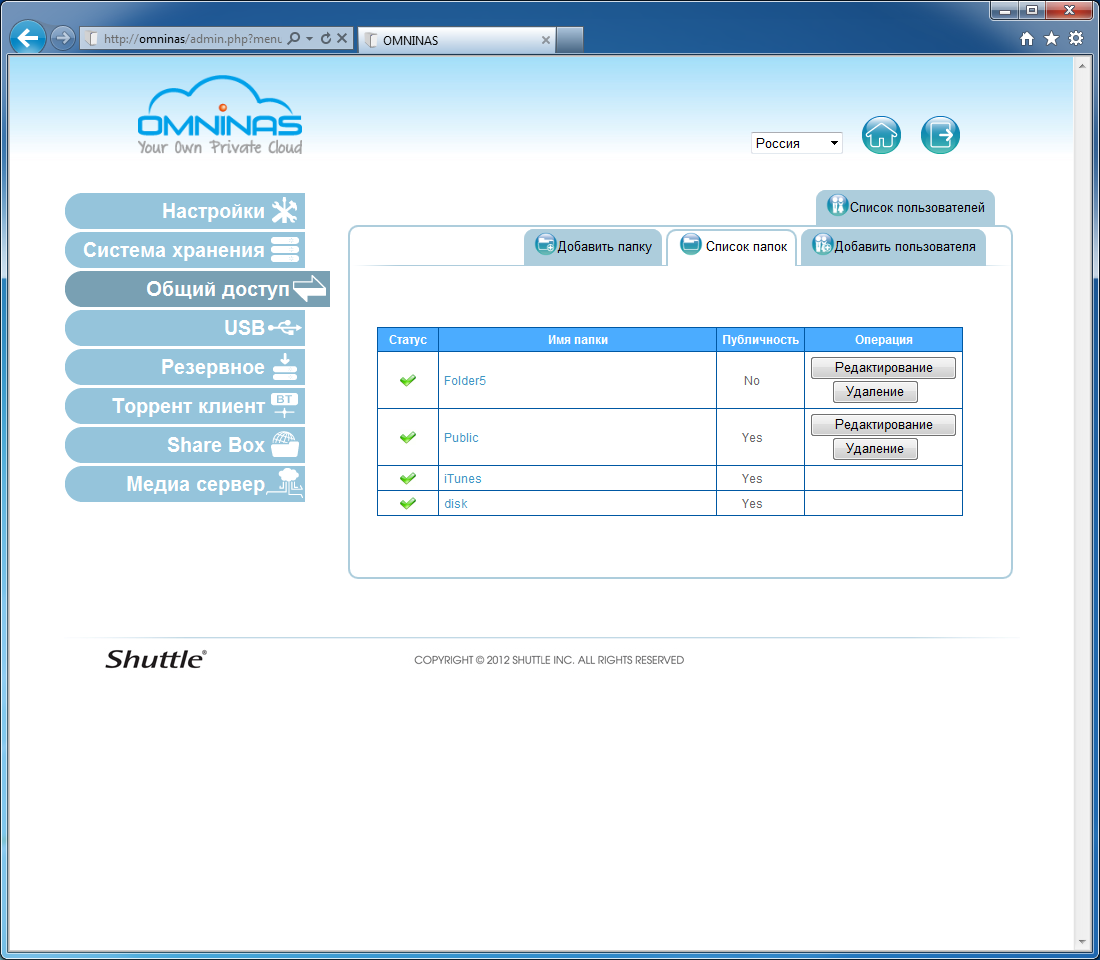

Если судить по документации, доступ к данным осуществляется только по протоколу SMB/CIFS. Однако опытным путем была обнаружена также реализация AFP, так что пользователи Mac смогут общаться с накопителем по более привычному протоколу и использовать Time Machine для резервного копирования. По умолчанию на устройстве создается пара стандартных общих папок, но можно запрограммировать и другие. Для ограничения прав нужно задать в накопителе требуемое число пользователей, указав их имена и пароли. После этого для каждого сетевого ресурса выбирается режим — публичный доступ или с ограничениями. Во втором случае можно назначить права пользователям из стандартного списка — нет доступа, только чтение, полный доступ. Для устаревших клиентов можно выбрать восьмибитовую кодовую страницу.

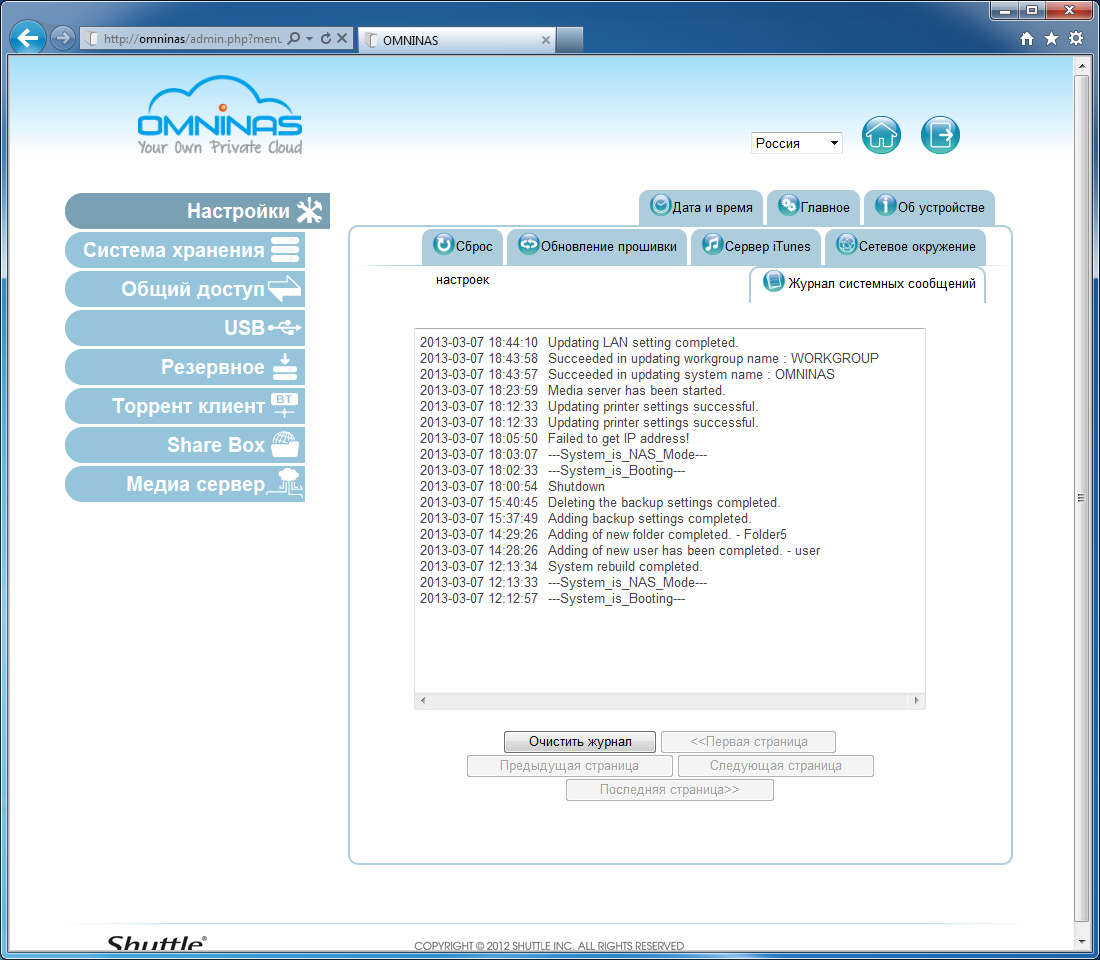

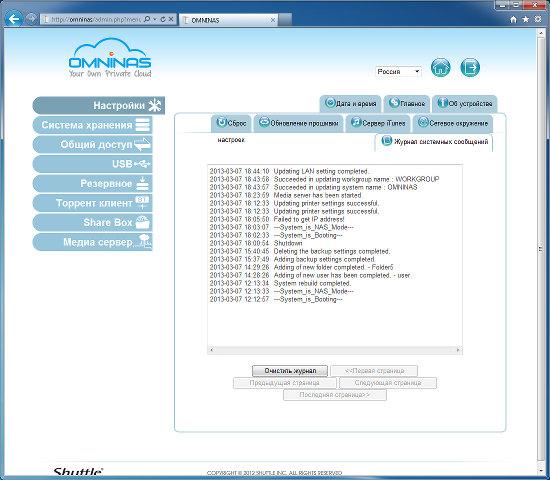

Выбор системных настроек также вполне обычен для данного класса устройств: обновление прошивки из файла, сброс настроек, установка даты и времени (в том числе с синхронизацией через интернет, это в некоторой степени компенсирует отсутствие батарейки в устройстве), изменение пароля администратора. На специальной странице статуса можно просмотреть основные параметры устройства, включая сетевые адреса, версию прошивки, активные сетевые протоколы. Журнал системных сообщений только один, и достаточно скромный по своему наполнению. Из управления питанием есть только опция выключения винчестеров после указанного интервала бездействия.

В целом набор возможностей соответствует только базовым функциям сетевого накопителя. Из наиболее заметных отсутствующих опций отметим протоколы FTP и NFS.

Внешние устройства

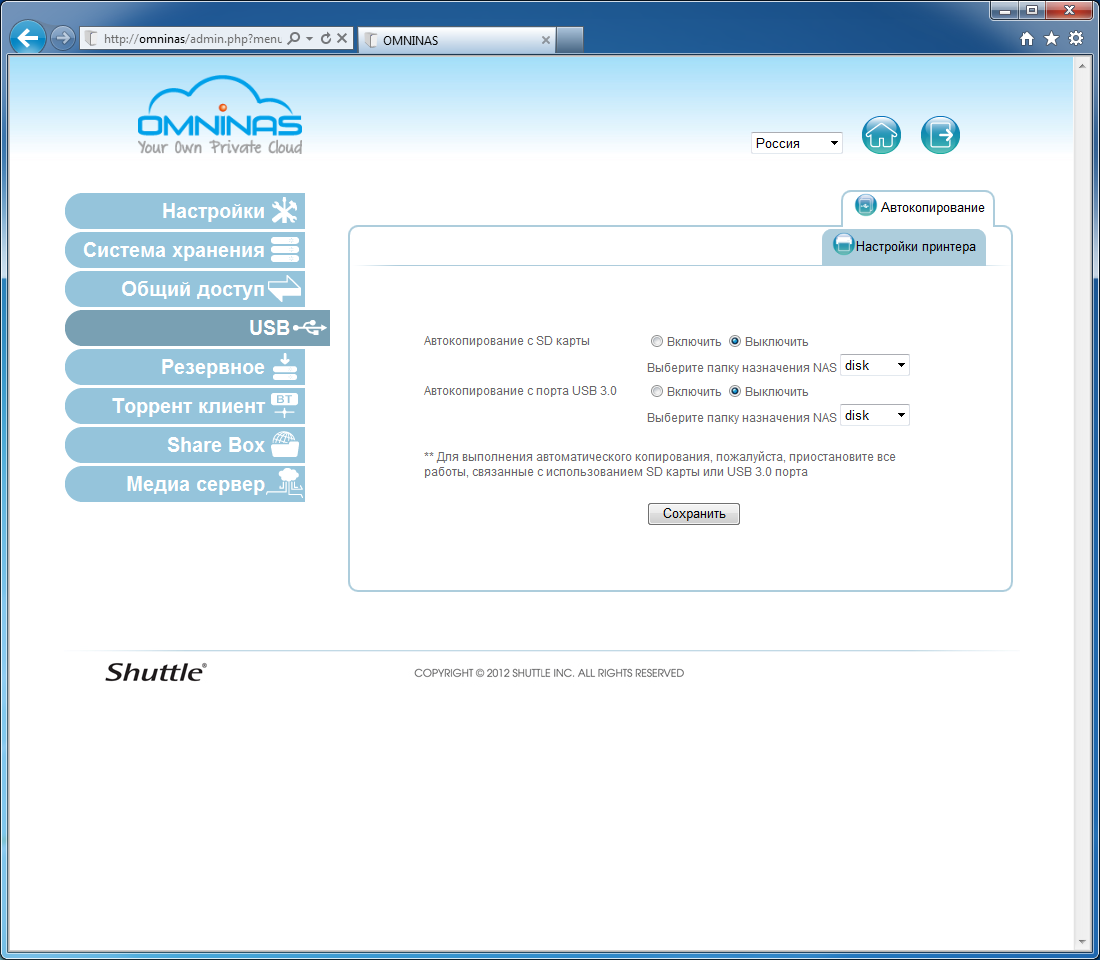

NAS имеет три порта USB — один версии 3.0 на передней панели и два версии 2.0 сзади. Кроме того, есть слот для карт памяти SDHC. Допускается использование хабов. Кроме накопителей, к этим портам можно подключать и принтеры.

Подключаемые диски становятся доступны по сети всем пользователям. Изменить эти права нельзя. Можно использовать несколько разделов, поддерживаются файловые системы FAT32, NTFS, EXT2/3/4. Правда, мы столкнулись с не совсем корректной работой этой функции — не всегда правильно отображался тип файловой системы в web-интерфейсе, а форматирование диска встроенными средствами может не дать правильного результата. Предусмотрена опция автоматического копирования для переписывания данных с фронтального порта USB и карты памяти в выбранную директорию сетевого накопителя при подключении устройств.

Принтер работает по стандартному сетевому протоколу сетей Windows. Поддерживается только функция печати, состояние устройства узнать по сети нельзя. Накопитель не имеет возможности контроля ИБП, но все-таки желательно использовать это решение для повышения надежности хранения файлов.

Дополнительные функции

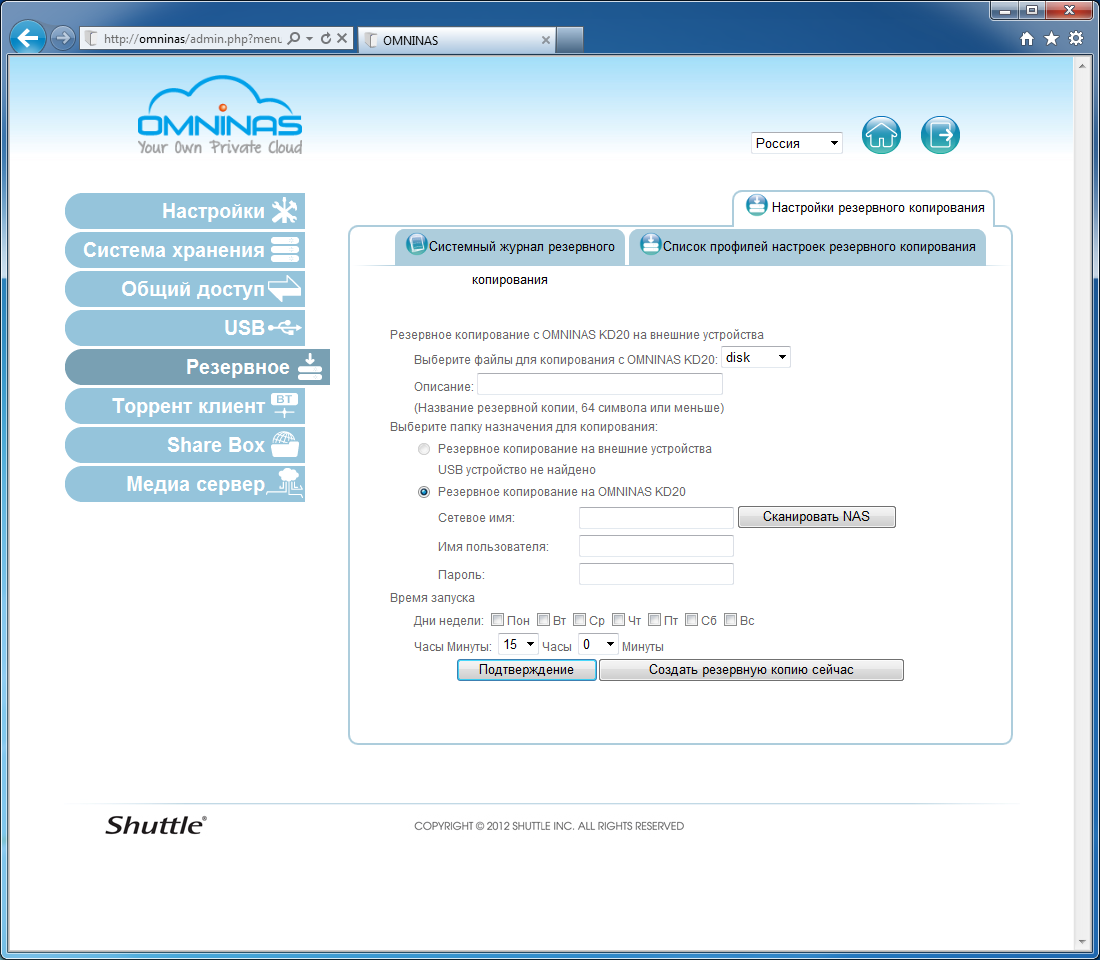

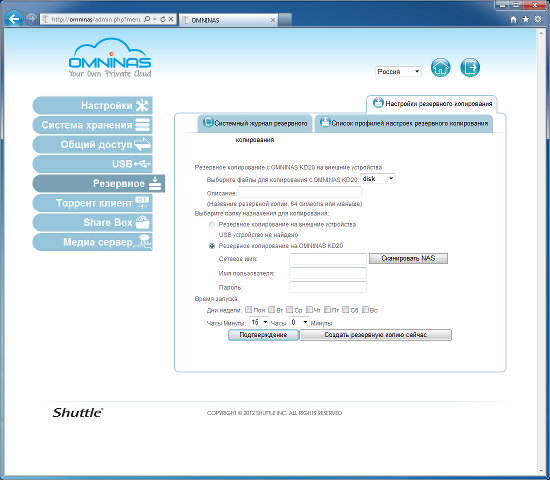

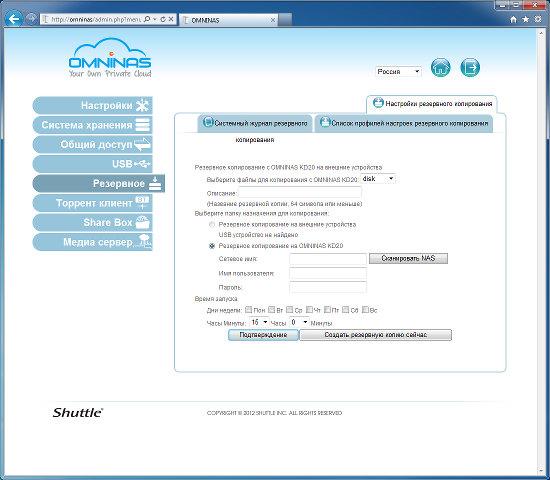

Рассматриваемая модель сетевого накопителя способна самостоятельно делать резервные копии своих общих ресурсов на внешний диск или другие устройства в сети. Можно запрограммировать несколько заданий сразу. В каждом указывается исходная папка, место назначения и расписание запуска. На отдельной странице представлен журнал работы этого сервиса.

Для трансляции медиафайлов в устройстве есть два сервиса: сервер iTunes и сервер DLNA. В настройках первого можно указать интервал повторного сканирования папки iTunes для составления индекса файлов (другую директорию выбрать нельзя). К сожалению, в тестировании устройство не смогло прочитать теги в аудиофайлах, так что этим сервером было практически невозможно пользоваться.

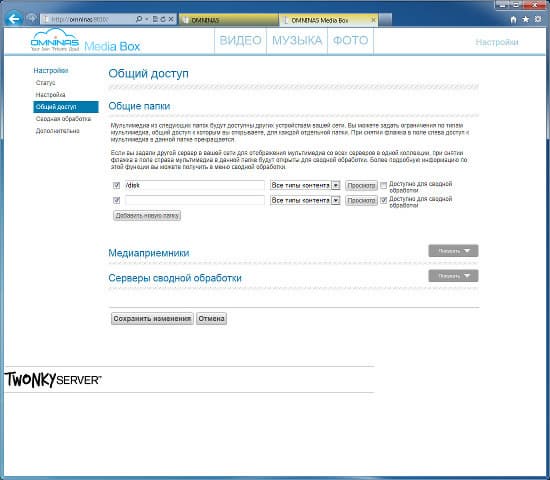

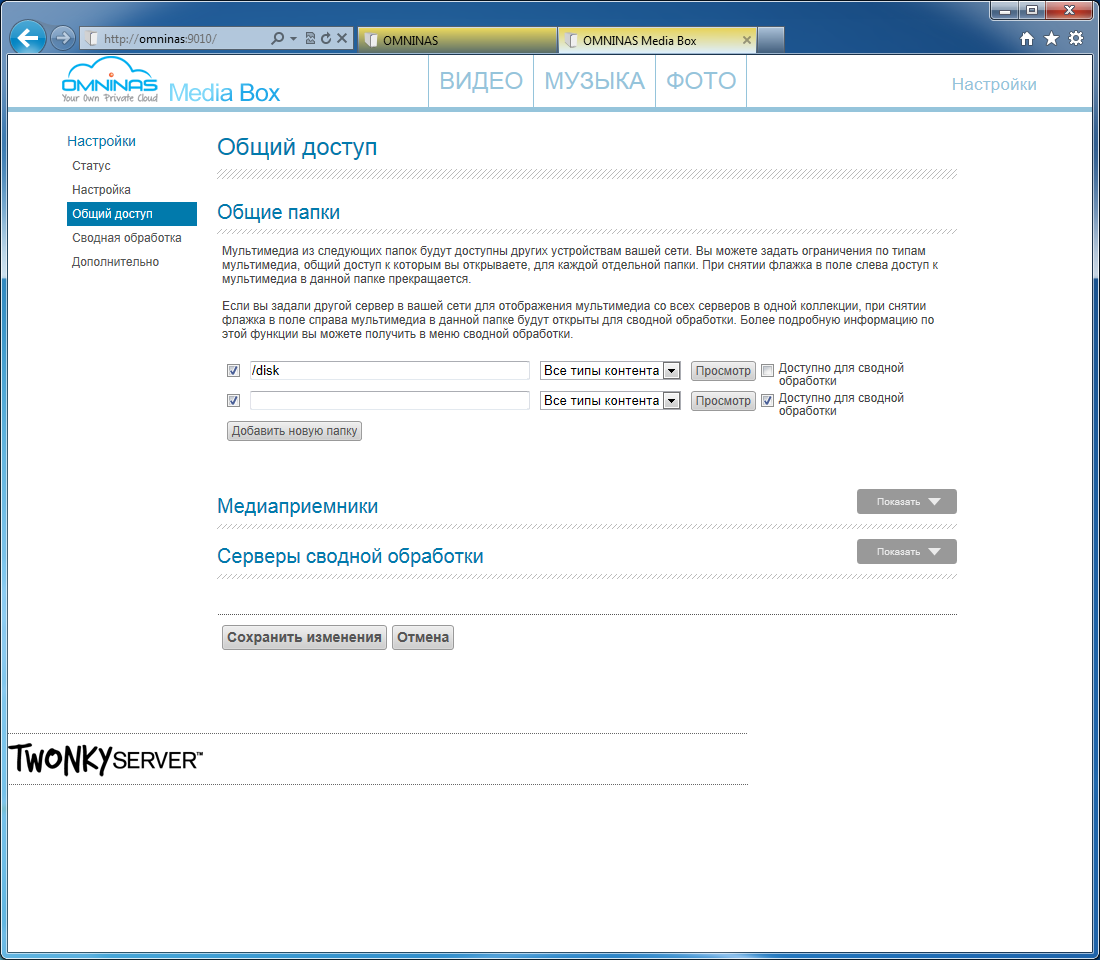

Второй сервер представлен известным решением TwonkyMedia, страница собственных настроек которого также доступна пользователю. Так что при необходимости можно добавить к директории по умолчанию и новые папки для сканирования. Напомним, что в Twonky встроена система просмотра мультимедиа через браузер. Она будет доступна со всех ПК локальной сети без ограничения доступа. Сервером поддерживаются все популярные форматы медиафайлов, включая JPEG, BMP, PNG, MP3, WMA, M4A, WAV, AVI, MPEG, MKV, MP4, M2TS, MOV, TS, WMV.

Несколько необычным оказалось ограничение на дополнительные сервисы — одновременно можно использовать или медиасервер, или загрузку торрент-файлов. Не очень понятно, с чем это связано, поскольку производительности явно хватило бы на всех, но переключаться между ними уж точно неудобно.

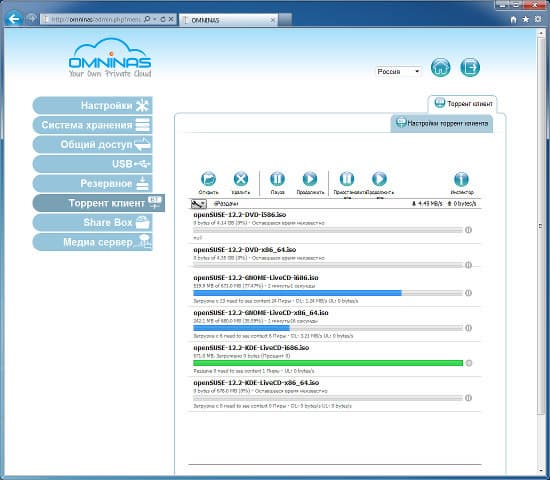

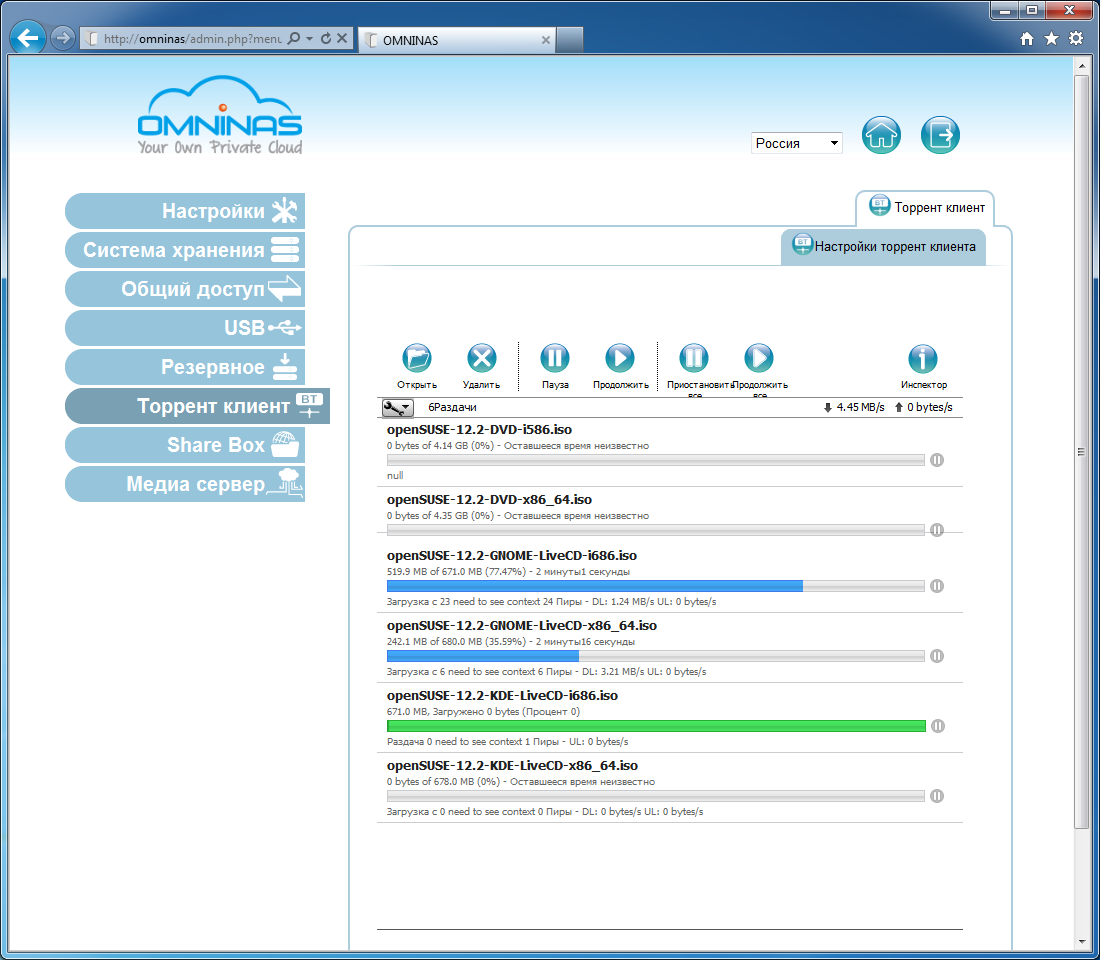

Торрент-клиент реализован популярной утилитой transmission, причем она тоже имеет открытый web-интерфейс и для управления можно использовать сторонние программы на ПК. Через основной интерфейс можно только указать расписание работы клиента, остальные опции доступны в самом transmission. К сожалению, их не так уж и много: ограничения скоростей, порт клиента, рейтинг для раздачи. В частности, число одновременно активных загрузок ограничено в недоступном внутреннем файле конфигурации тремя. Если говорить о скорости, то с популярными раздачами она может составлять несколько мегабайт в секунду.

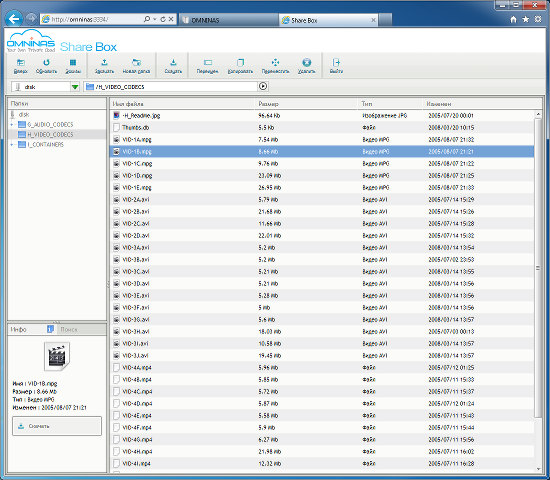

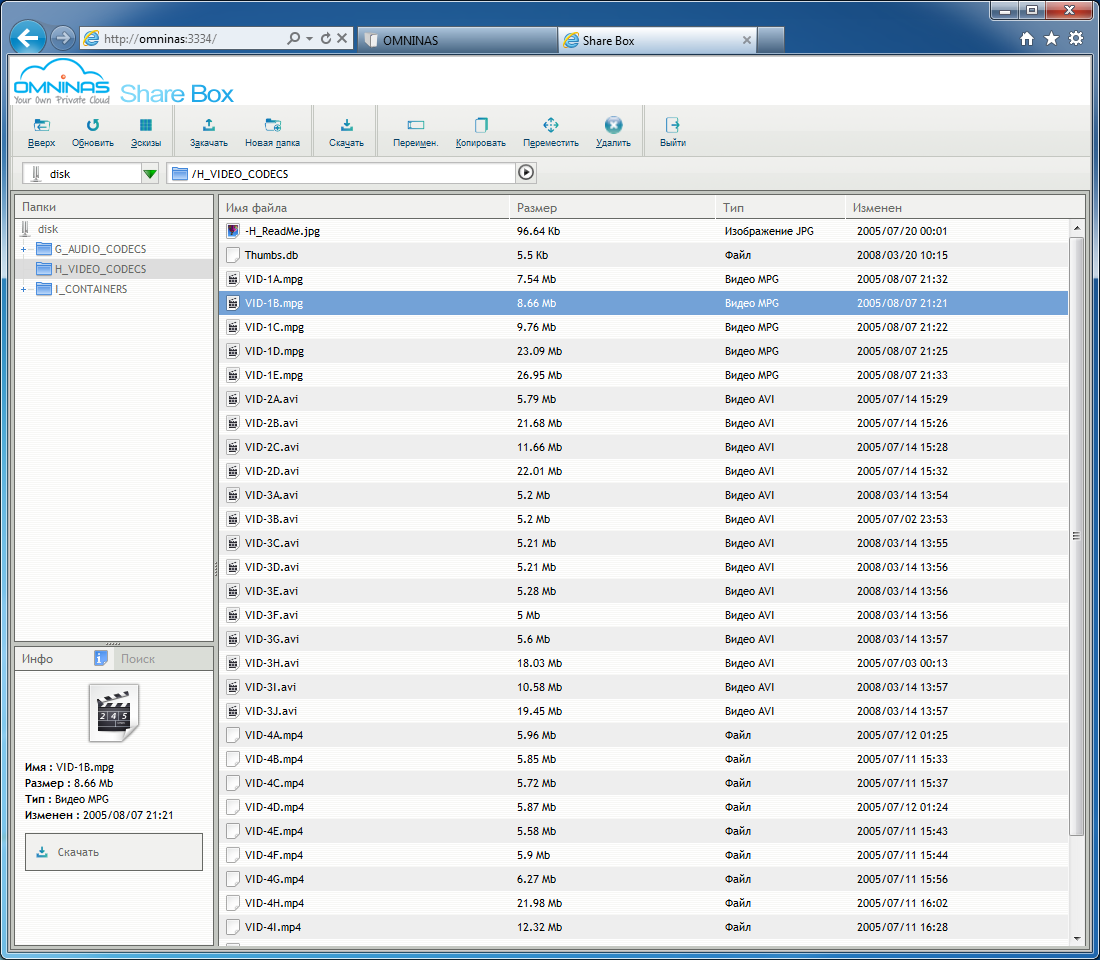

Современные накопители нельзя представить без возможности удаленного доступа к данным. Не стал исключением и Shuttle Omninas KD20. В нем реализован сервис Share Box, который представляет собой файловый менеджер AjaXplorer, дополненный собственным клиентом DDNS, редиректом по имени системы с сайта http://www.omninas.net и автоматической трансляцией порта через UPnP-совместимый роутер. При этом проводится контроль прав доступа пользователя для доступа к ресурсам. Отметим, что этот сервис можно использовать и в локальной сети для управления файлами. Поддерживаются все актуальные операции с папками и документами.

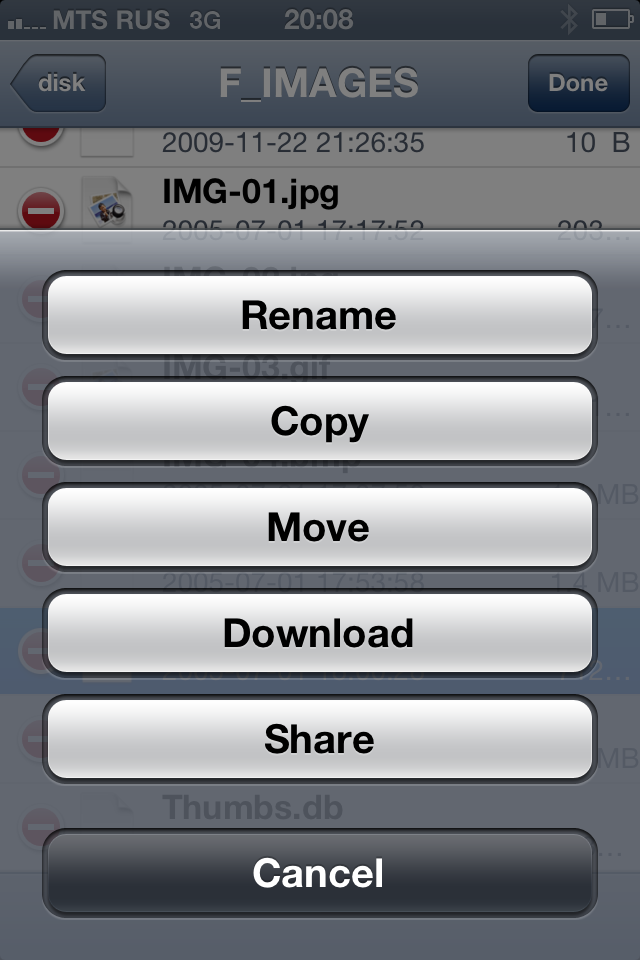

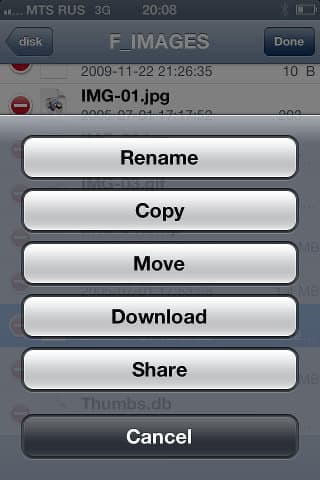

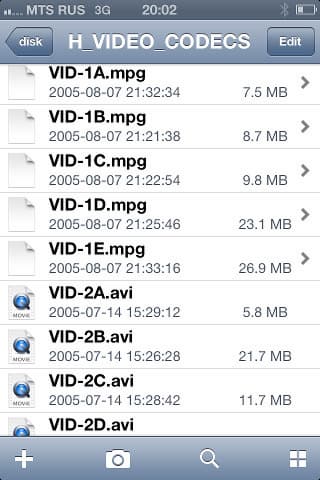

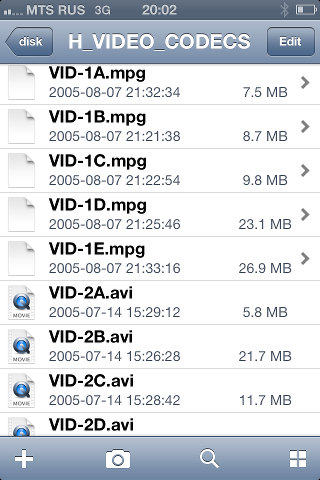

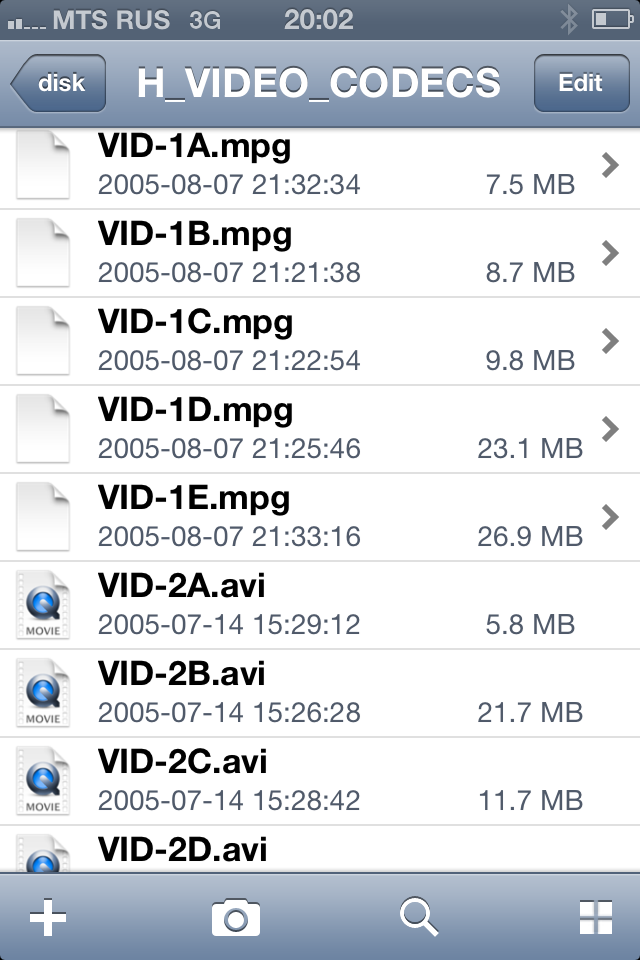

Компания предлагает также одноименное приложение для мобильных устройств на базе Android и iOS. Оно позволяет получить доступ к документам, расположенным на сетевом накопителе, как через локальную сеть, так и через интернет. Для работы программы требуется включение сервиса Share Box. Версия для Android показалась несколько сырой, поскольку достаточно часто «вылетала» и не предоставляла опции по загрузке файлов на мобильное устройство.

Производительность

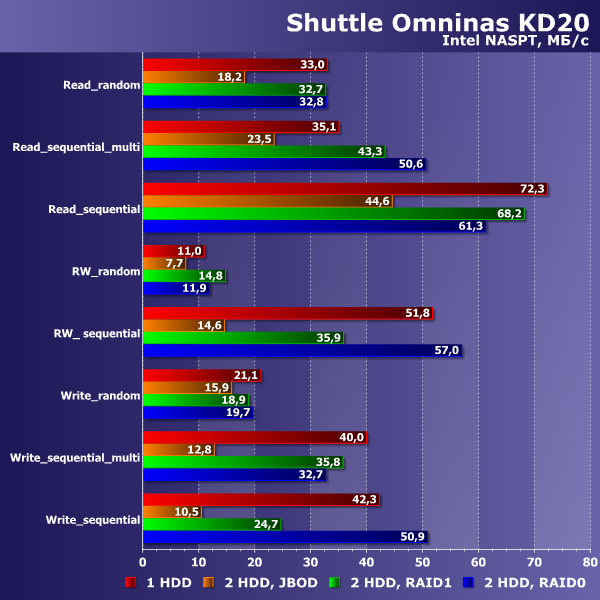

Тестирование производительности проводилось в программе Intel NASPТ с альтернативными шаблонами, оперирующими большими объемами данных. Для измерения скорости работы устройства использовались винчестеры Western Digital WD10EFRX серии WD Red. Настройка накопителя перед тестами была минимальной: создавался дисковый массив и общая папка. На диаграмме приводятся результаты тестов одиночного винчестера и массивов JBOD, RAID1, RAID0 из двух дисков.

Максимальная скорость однопоточного чтения составляет около 72 МБ/с, причем достигается она на одиночном винчестере. Зеркальный массив отстает от этой цифры совсем немного, а вот массив с чередованием уже заметно медленнее. Явным аутсайдером здесь выглядит JBOD. Еще более грустно выглядят его показатели на операциях записи. Так что использовать этот вариант мы не рекомендуем. А вот RAID0 на них немного реабилитируется, показывая скорость однопоточной записи немногим более 50 МБ/с. В режиме одновременного чтения и записи он тоже на высоте. Другие конфигурации могут записывать данные на скоростях 20-40 МБ/с.

В целом результаты можно оценить как средние. В операциях чтения/записи файлов второе ядро процессора помогает мало, и в данном случае, скорее всего, негативную роль сыграла относительно невысокая тактовая частота ядер процессора.

Устройство имеет порт USB 3.0, так что мы провели дополнительные тесты для проверки скорости его работы. Использовались шаблоны однопоточного чтения и записи по сети, а также операция внутреннего резервного копирования с дискового тома на внешний накопитель. Для тестов были выбраны файловые системы NTFS и EXT3. Результаты приведены на второй диаграмме.

Учитывая отсутствие доступа к консоли, разобраться в причинах таких низких показателей не представляется возможным. Для перепроверки мы использовали еще один контейнер для внешних дисков, основанный на другом чипе моста, но результат не изменился. Так что придется признать, что с текущей версией прошивки устройство имеет явные проблемы с работой контроллера USB 3.0, и в реальности никакого прироста скорости от новой версии интерфейса не будет — подключенный к порту USB 2.0 контейнер с винчестером показывает точно такие же результаты. Надеемся, что проблема программная и будет устранена в следующих версиях прошивки.

Выводы

Сетевой накопитель Shuttle Omninas KD20 нацелен на сегмент устройств начального уровня. Компании удалось сделать достаточно интересный и практичный корпус, что может выделить устройство среди других недорогих моделей. К качеству изготовления у нас замечаний нет. Интерес может представлять также выбранный алгоритм работы вентилятора, который в большинстве реальных ситуаций будет просто выключен. Это делает устройство одним из самых тихих в своем сегменте.

Устройство основано на платформе, которая не встречалась нам ранее. К сожалению, в профильных задачах наличие в процессоре двух ядер мало влияет на производительность, а вот его низкая частота приводит к тому, что по скорости модель Shuttle показывает только средние результаты. Конечно, для домашнего пользователя с небольшой нагрузкой ее может быть вполне достаточно, да и другие модели сходной стоимости часто оказываются медленнее. Также отметим низкую производительность подключенных к порту USB 3.0 дисков. Очень жаль, что потенциал этого современного интерфейса остался нереализованным.

С точки зрения возможностей прошивки, устройство также вполне вписывается в начальный сегмент. Оно поддерживает протоколы SMB и AFP, обеспечивает локальный и удаленный доступ через web-браузер. Для смартфонов и планшетов предусмотрено специальное фирменное приложение. Дополнительные сервисы представлены резервным копированием, серверами iTunes и DLNA, а также клиентом для автономной загрузки файлов. К сожалению, две последних функции не работают одновременно, а к серверу iTunes есть существенное замечание по работе с тегами. Возможностей для установки дополнительных программ данная модель не имеет.

Хочется надеяться, что указанные ошибки в работе прошивки будут устранены производителем в ближайшее время. В этом случае мы могли бы рекомендовать устройство для тех, кому требуется недорогое двухдисковое хранилище с базовыми функциями для домашнего использования.

Средняя розничная цена рассмотренной модели в Москве, актуальная на момент чтения вами данной статьи, составляет: $10000000(2).
