Высокопроизводительный сетевой накопитель
Asustor AS-302T


Компания Asustor является относительно молодым производителем сетевых накопителей, однако она уже успела завоевать признание пользователей. Ее решения интересны использованием платформы x86 и широким набором дополнительных функций.

В настоящий момент компания предлагает три линейки решений «настольного» формата. Основными их отличиями являются установленная модель процессора, объем оперативной памяти и набор внешних интерфейсов. Кроме того, в линейках представлены модели, рассчитанные на установку от двух до восьми винчестеров.

В этом материале мы познакомимся с устройством Asustor AS-302T, которое производитель относит к сегменту «Для домашнего применения и опытных пользователей». Модель имеет два отсека для жестких дисков, двухъядерный процессор Intel Atom с максимальной частотой работы 1,6 ГГц, 1 ГБ оперативной памяти, один гигабитный сетевой порт, интерфейсы USB 2.0 и 3.0, а также HDMI и аналоговый стереовыход.

Комплект поставки и внешний вид

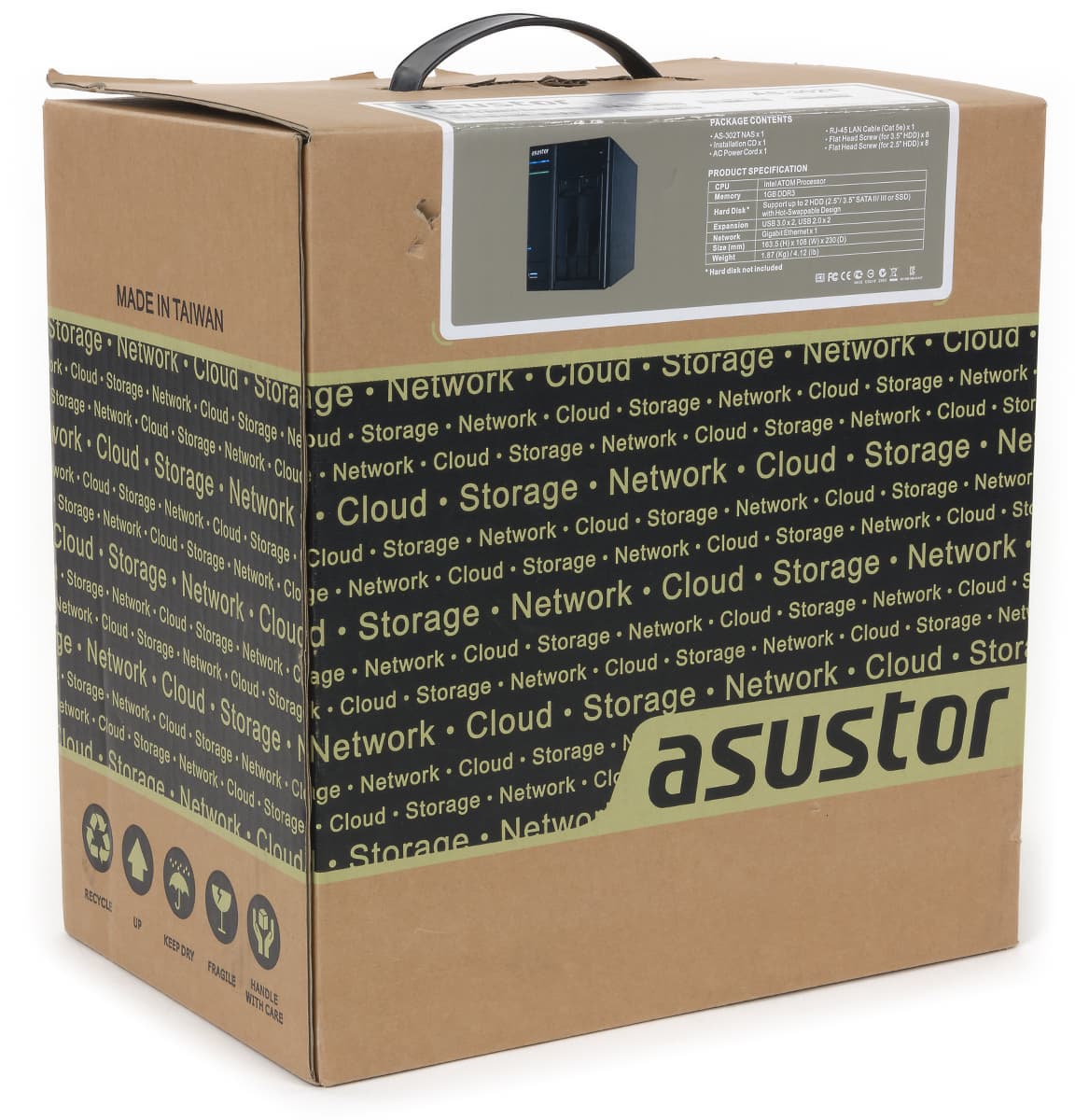

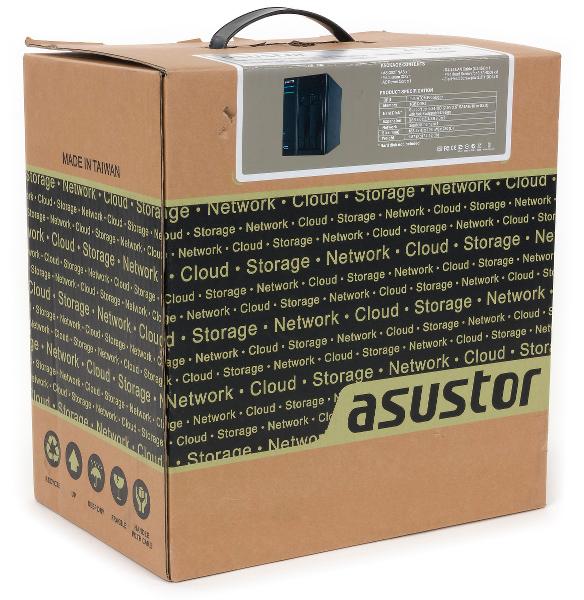

Сетевой накопитель поставляется в достаточно крупной картонной коробке, снабженной пластиковой ручкой для удобства переноски. Фотография и краткие характеристики устройства приводятся на наклейке.

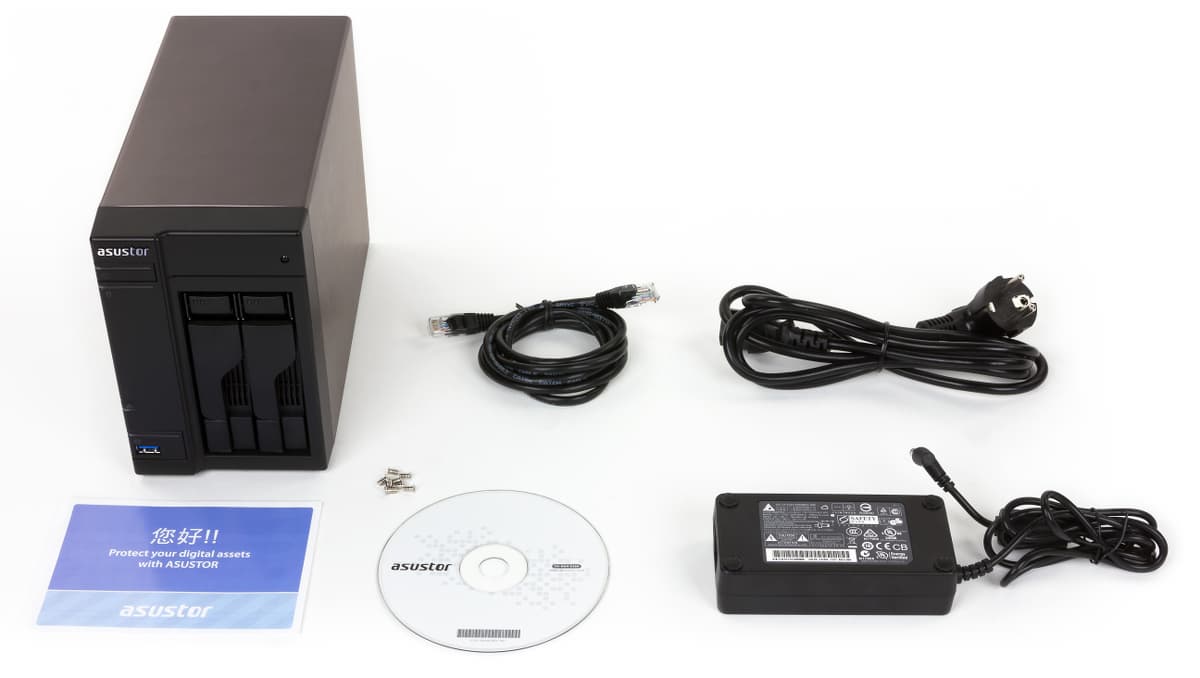

В комплект поставки входят: сетевой накопитель, внешний блок питания (12 В 5 А) с кабелем, набор винтов для крепления 3,5″ и 2,5″ винчестеров, компакт-диск с электронными версиями документации и программным обеспечением, листовка с рекомендацией посетить сайт производителя для получения подробных инструкций по настройке и использованию устройства.

С сайта производителя можно скачать обновленные версии документов, прошивок, программ для ПК и мобильных устройств на базе Android, а также дополнительные пакеты для расширения набора возможностей устройства.

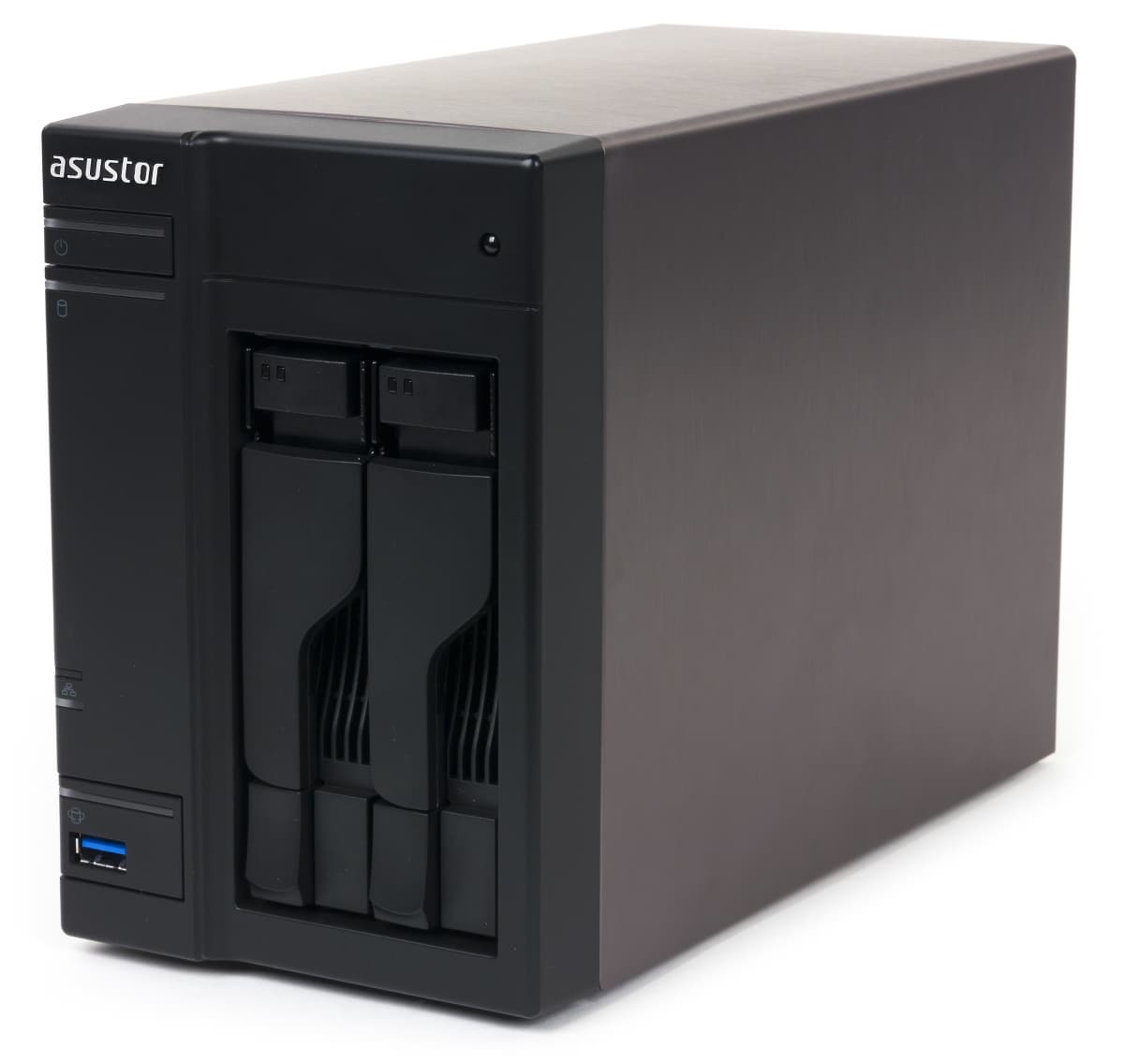

Производитель не балует частыми обновлениями внешнего вида своих моделей, так что узнать его устройства можно с первого взгляда.

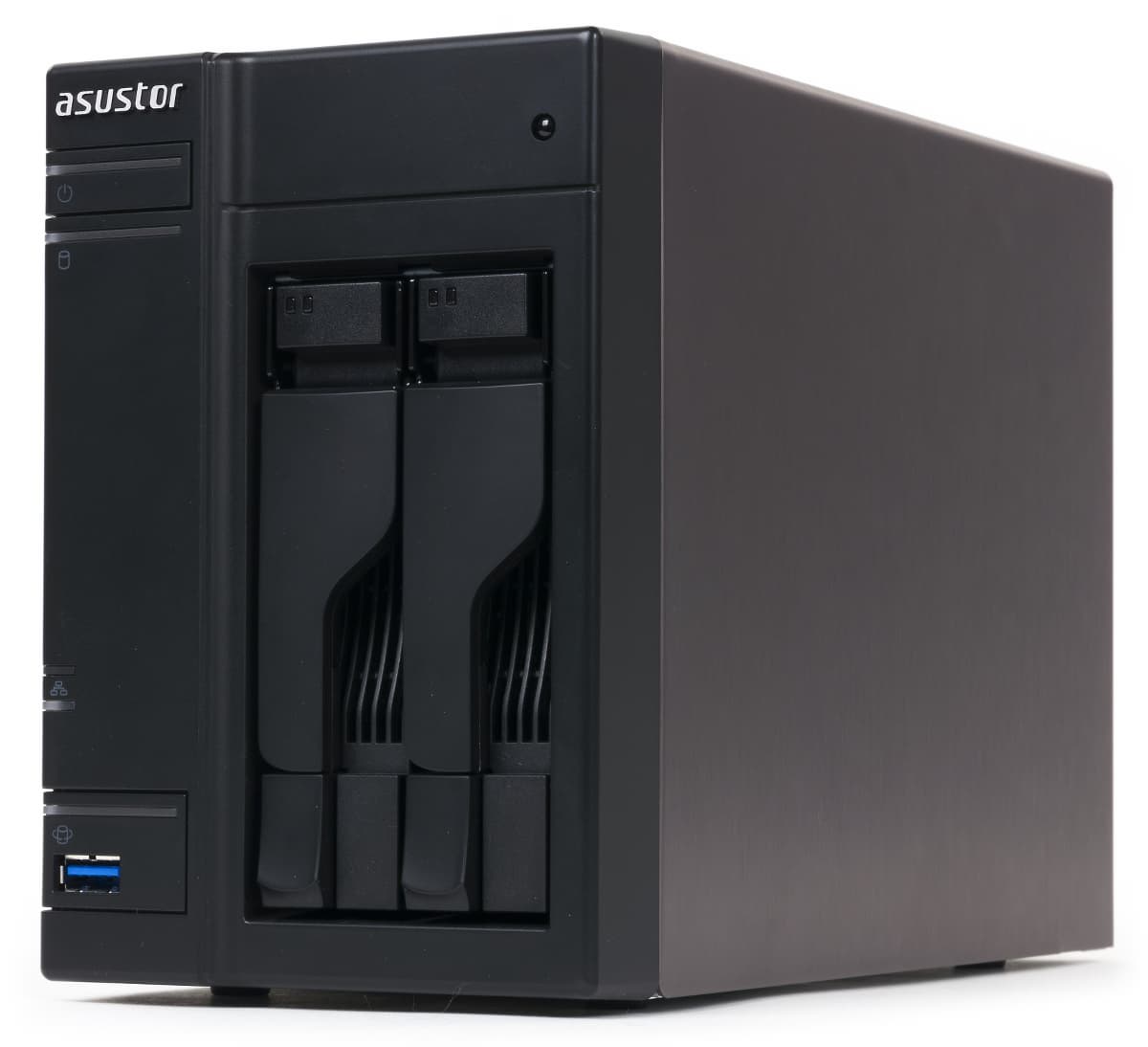

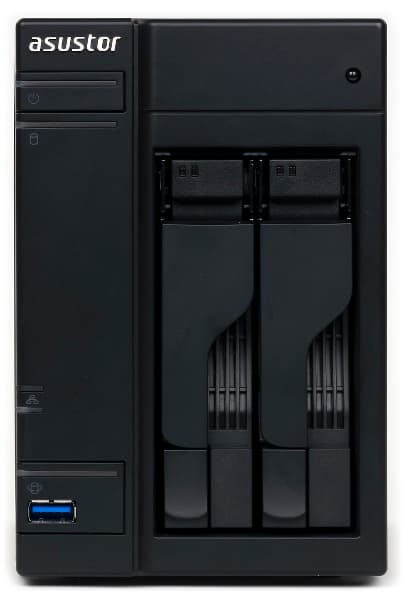

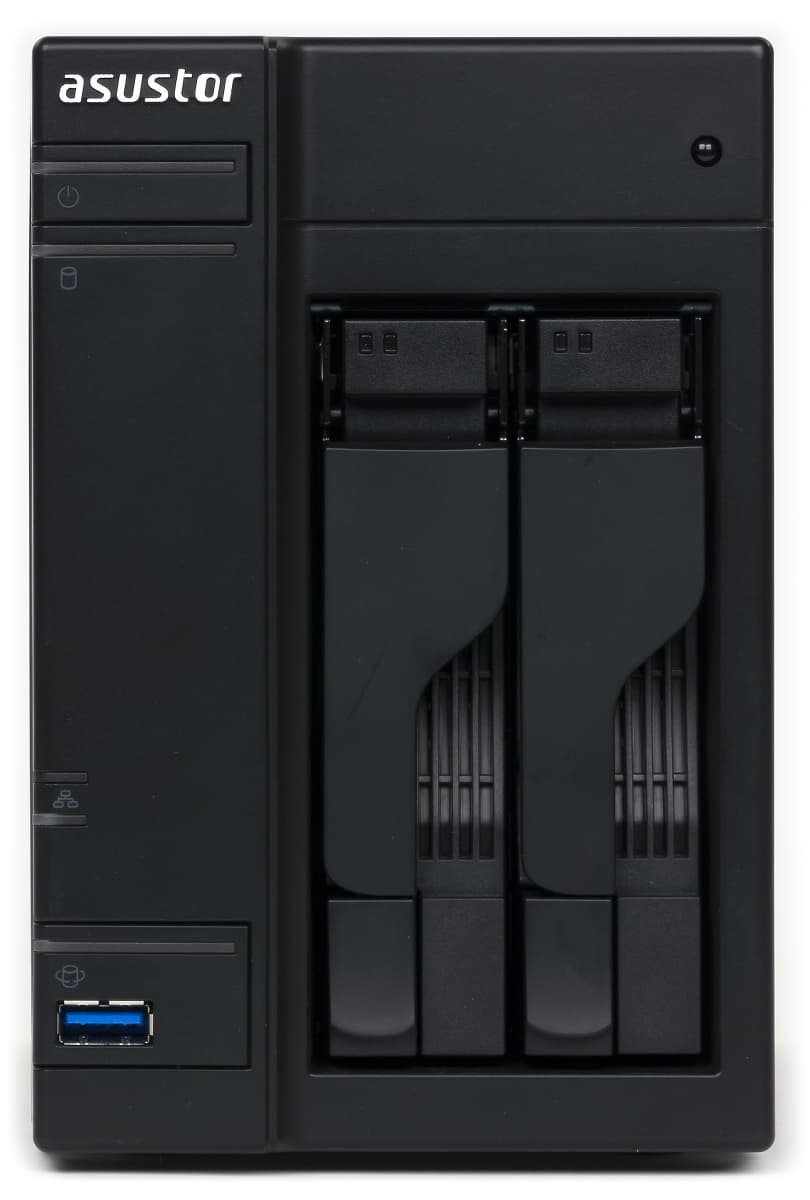

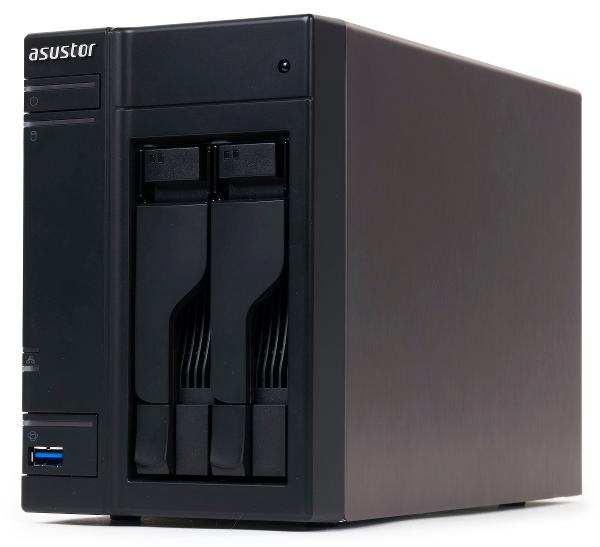

Размеры накопителя составляют 108×232×163 мм. Передняя панель выполнена из черного матового пластика. В левом верхнем углу расположены кнопка включения со встроенным индикатором питания и индикатор статуса. Ниже находится индикатор активности сетевого соединения и блок из разъема USB 3.0, кнопки и еще одного светодиода. В правом верхнем углу можно заметить приемник ИК-сигналов пульта дистанционного управления, который используется при реализации сценария медиаплеера. Отсеки для жестких дисков имеют простые защелки для рамок, замки здесь не предусмотрены. Отметим, что для каждого диска предусмотрена индикация его состояния и активности.

Корпус закрыт крышкой бронзового цвета, изготовленной из алюминия. На ее левой боковой стороне находятся дополнительные вентиляционные отверстия.

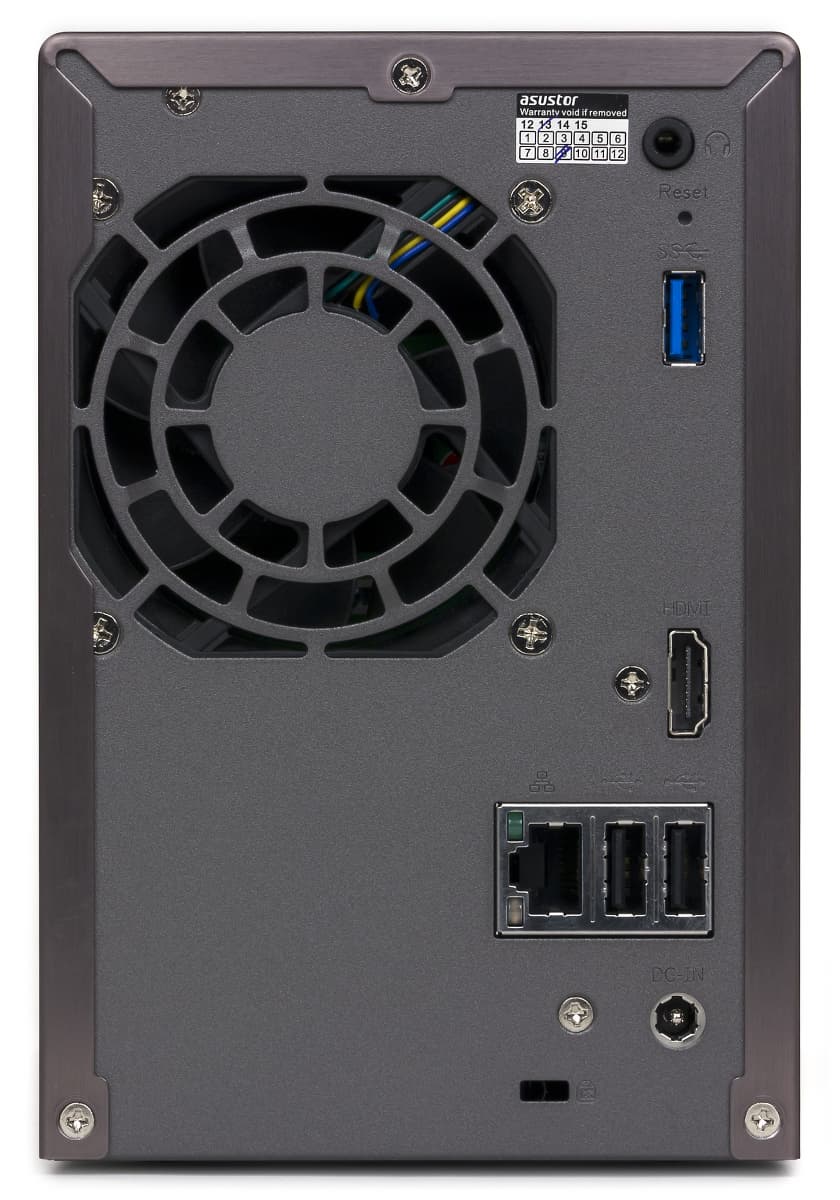

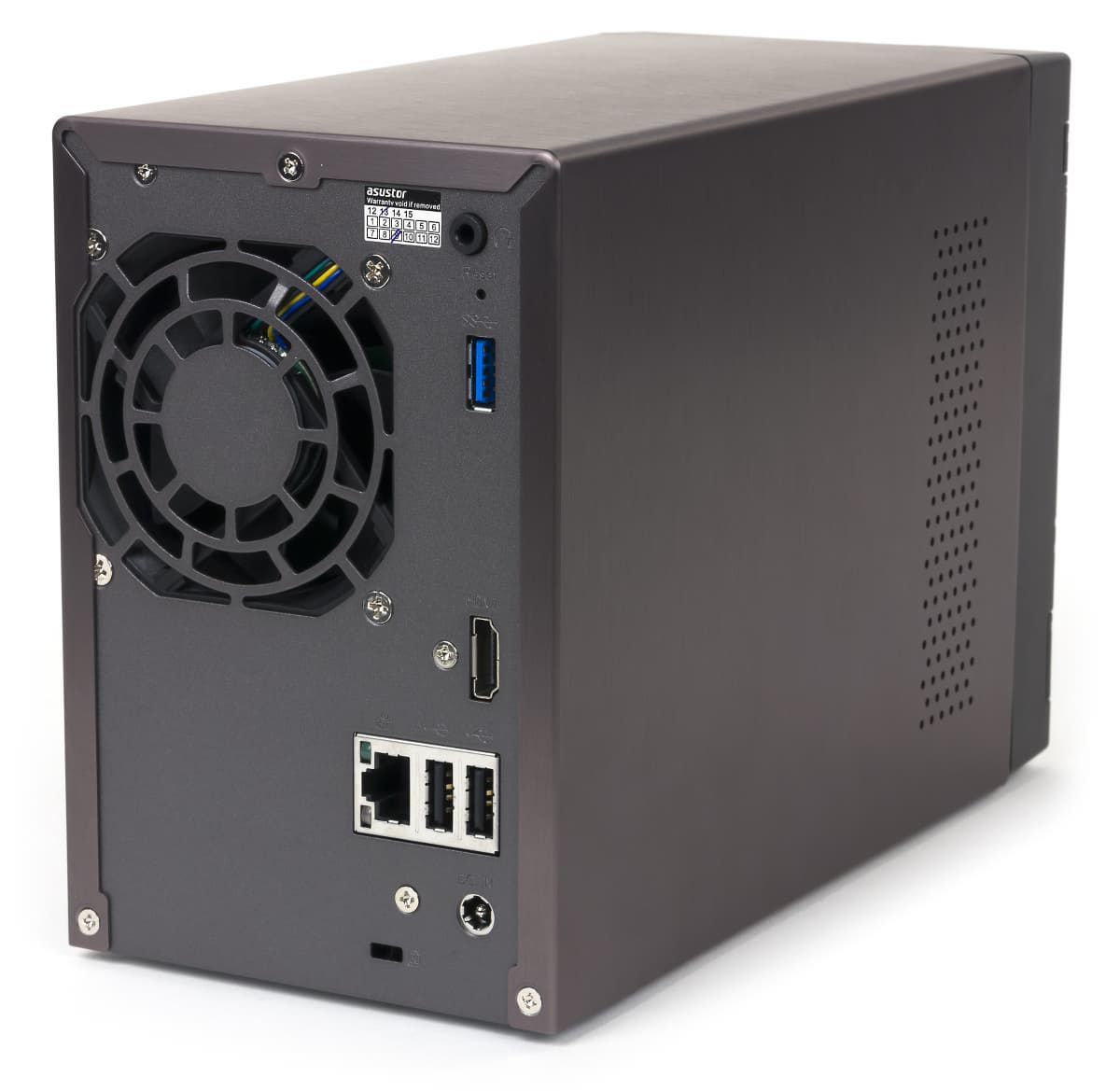

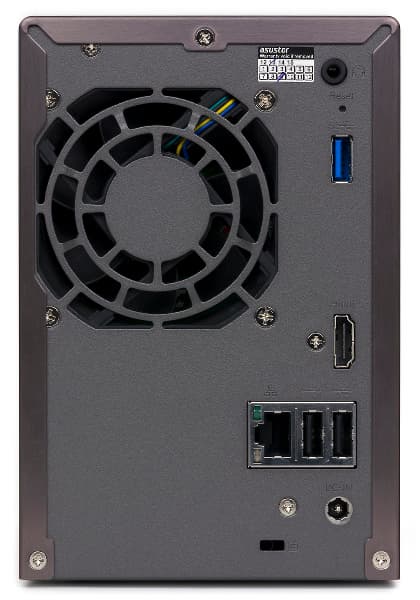

На задней панели находятся решетка вентилятора системы охлаждения, аналоговый аудиовыход, отверстие скрытой кнопки сброса, один порт USB 3.0 и два порта USB 2.0, выход HDMI, гигабитный сетевой порт с индикаторами, вход блока питания и кенсингтонский замок.

Опирается корпус на четыре невысокие резиновые ножки.

В целом у компании получился достаточно удобный и практичный вариант двухдискового накопителя, так что не удивительно, что она не меняет дизайн моделей.

Конструкция и аппаратные характеристики

Внутренняя конструкция устройства также вполне характерна для данного класса моделей. На крепкой металлической раме закреплены основная печатная плата и бекплейн. Под передней панелью скрывается блок ИК-приемника.

Основой платформы накопителя служит SoC Intel Atom CE5335, которая нам уже встречалась в Synology DS214play. Этот чип представляет собой однокристальную систему с ядрами x86 (2C/4T, 1,6 ГГц), шиной PCIe, различными контроллерами, звуковой картой и видеоадаптером. Для обеспечения необходимого теплового режима на нем установлен небольшой алюминиевый радиатор.

Микросхемы оперативной памяти общим объемом 1 ГБ распаяны на печатной плате. Возможности установки дополнительного модуля в данном устройстве нет. Флэш на 16 МБ используется для установки прошивки и загрузки основной операционной системы с выделенного раздела винчестеров.

Контроллеры SATA, USB 2.0 и гигабитной сети встроены в SoC. Для реализации USB 3.0 установлен внешний чип Etron Technology EJ188.

За охлаждение системы отвечает вентилятор формата ∅70×25 мм с четырехпроводным подключением. Скорость его работы может регулироваться автоматически, или пользователь может выбрать один из трех вариантов постоянной скорости. Отметим, что доступ к вентилятору для чистки или замены относительно сложный.

Тестирование проводилось с версией программного обеспечения 2.2.0.R6O2.

Сборка и настройка

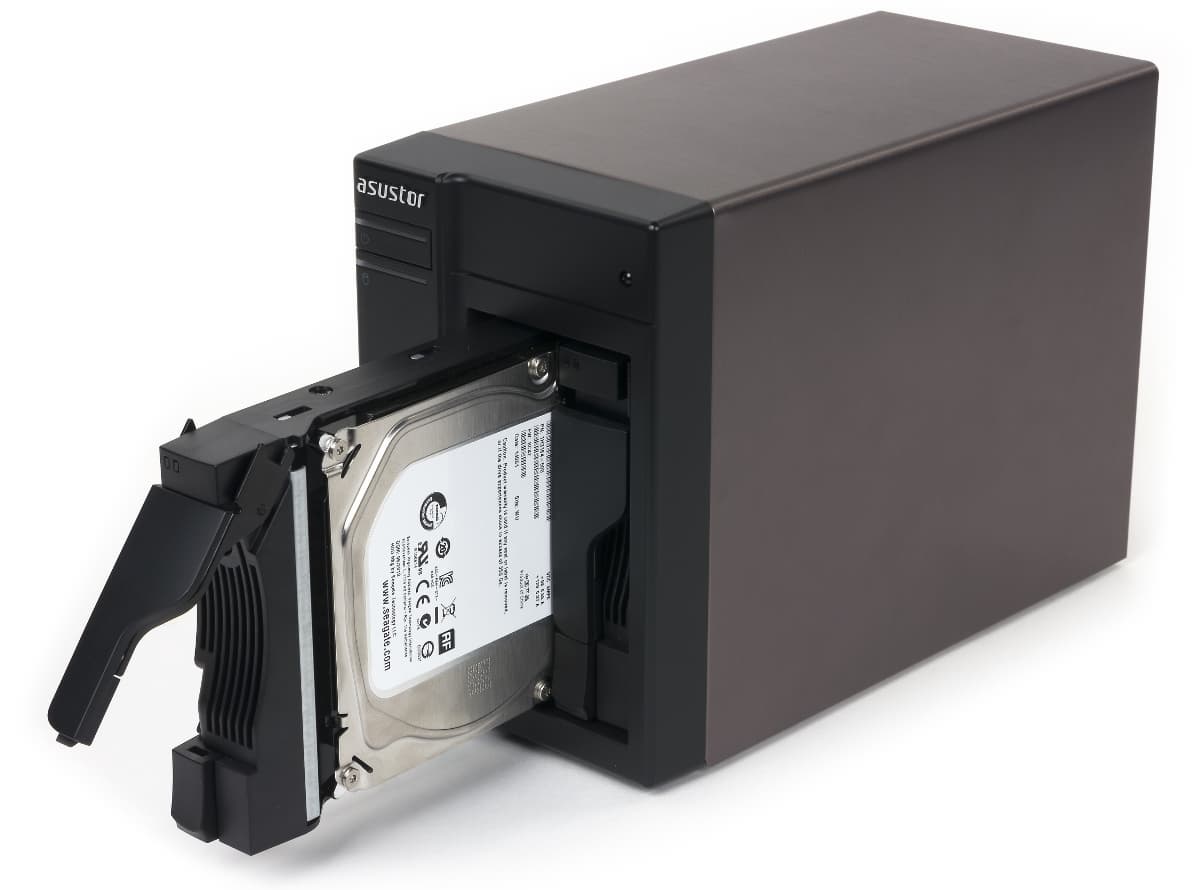

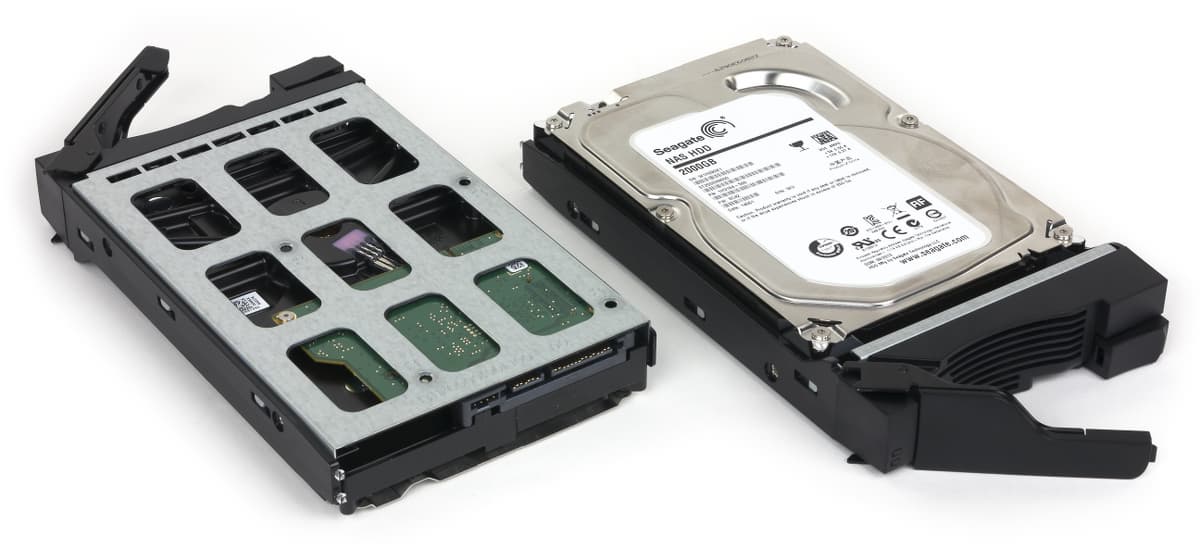

Для начала работы с устройством необходимо установить в него один или два жестких диска (поддерживается большинство современных моделей форматов 3,5″ и 2,5″) и инсталлировать прошивку. Последняя операция осуществляется с применением специальной утилиты Control Center, которая есть в версиях для Windows и Mac, или же через встроенный во флэш-память устройства специальный веб-сервер для начальной установки. После установки прошивки на жесткий диск, пользователю предлагается выбрать несколько основных параметров работы накопителя.

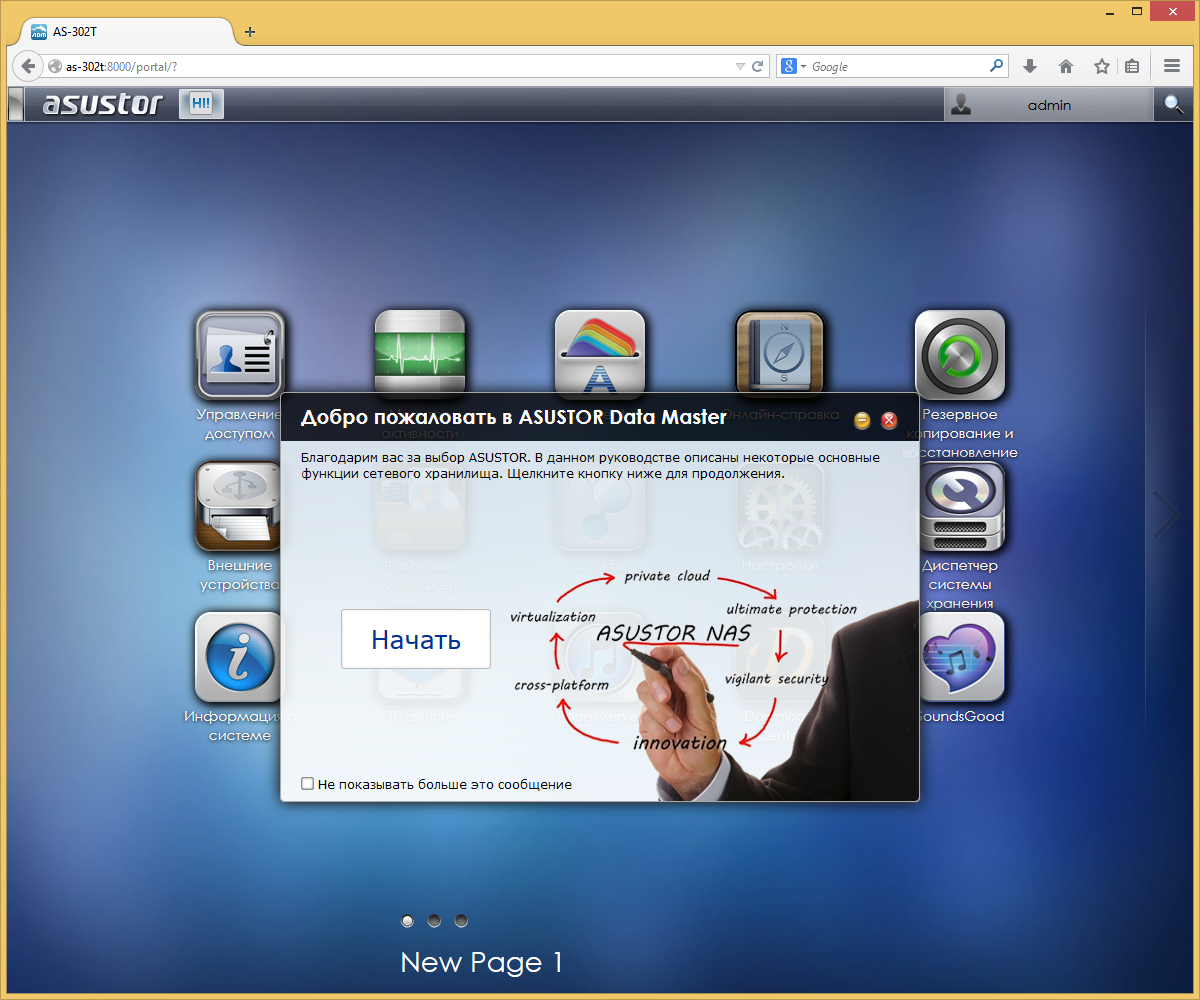

Веб-интерфейс устройства использует популярный дизайн «рабочего стола» с многооконным режимом, настройкой внешнего вида, панелью задач, значками приложений, встроенной справочной системой и поиском, а также другими удобными функциями. Отметим, что присутствует качественный перевод на русский язык. Интерфейс работает по протоколам HTTP/HTTPS и имеет возможность изменения номеров портов, а также таймер автоматического выхода при отсутствии активности пользователя.

Организация меню на первый взгляд может показаться не очень привычной, поскольку некоторые основные параметры разнесены по разным группам, но в целом существенных замечаний к нему нет.

С настройками по умолчанию, пользователь видит на рабочем столе одиннадцать значков.

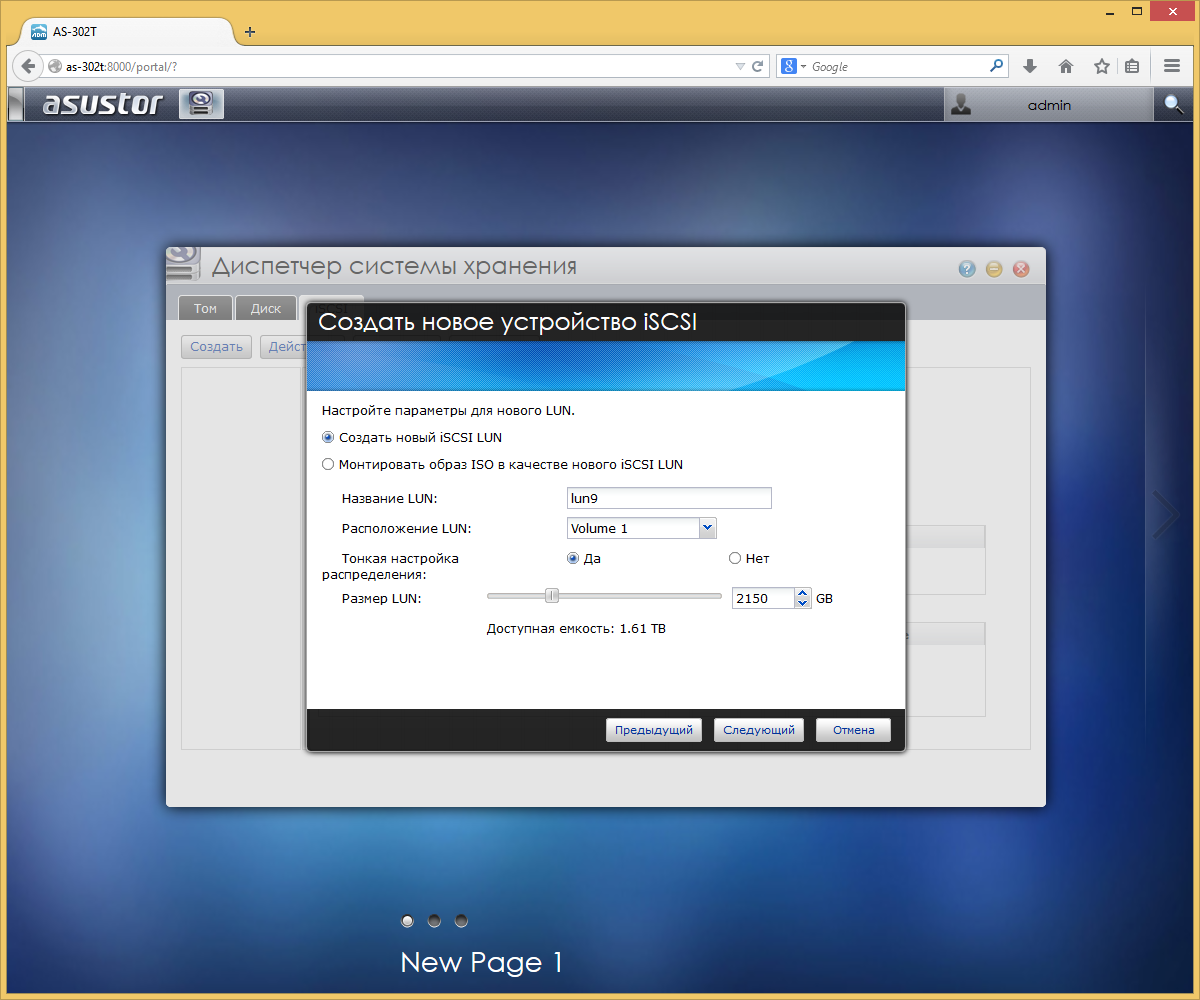

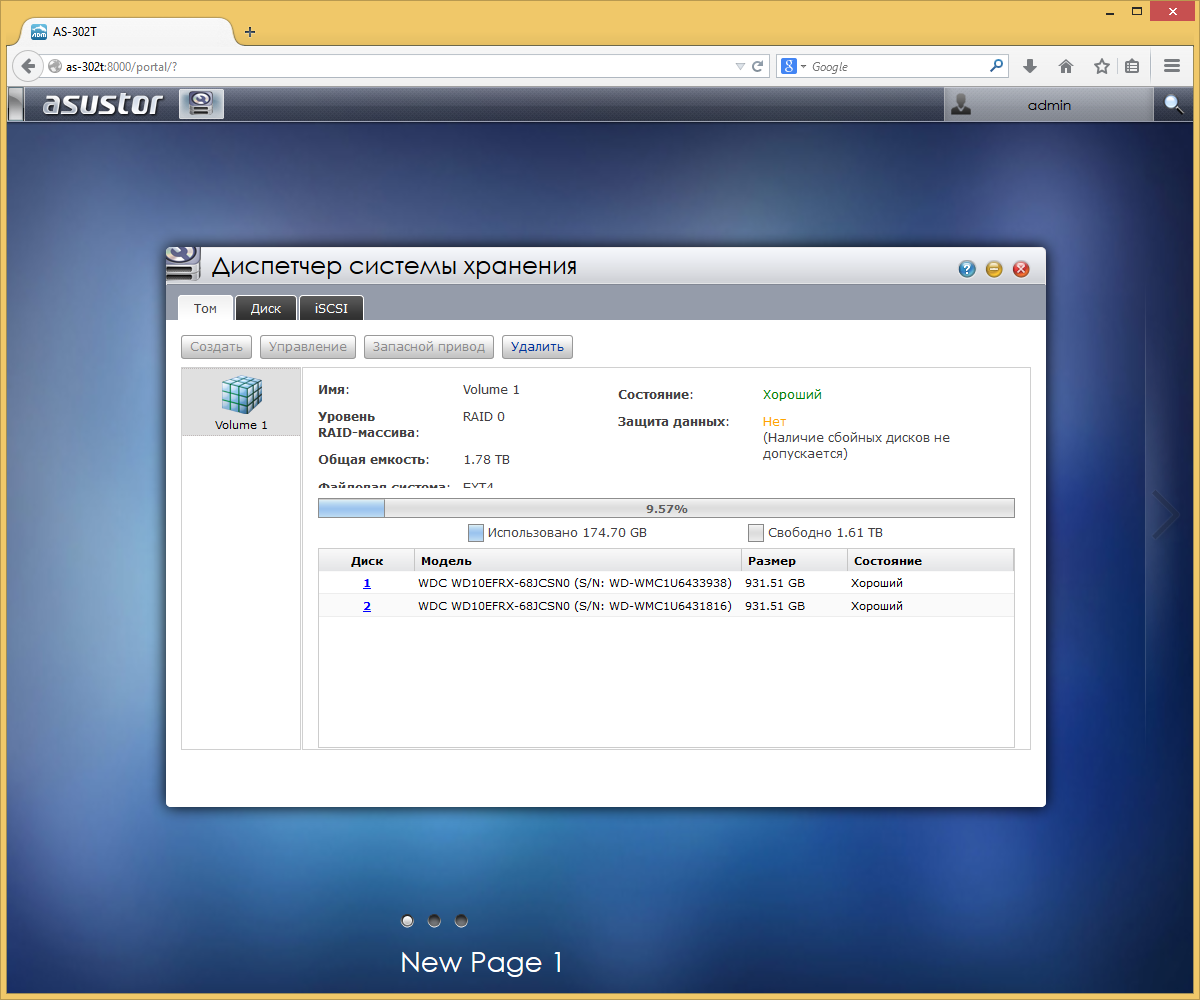

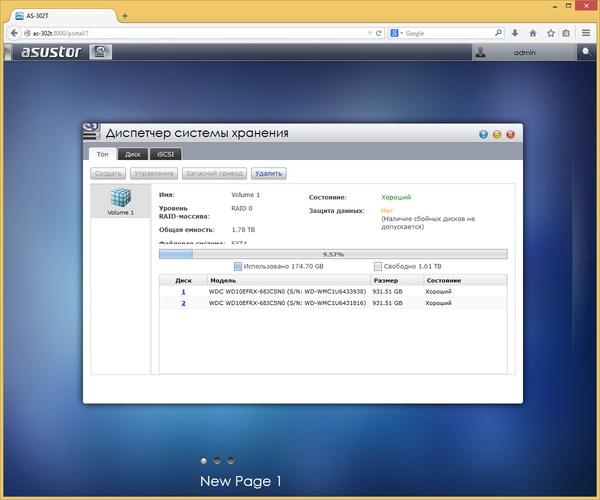

Для настройки дисковых массивов и томов iSCSI используется «Диспетчер системы хранения». Накопитель поддерживает организацию винчестеров в различные варианты RAID, а также работу с одиночными дисками. Предусмотрены функции расширения дискового пространства и миграции томов без потери данных.

Работа с iSCSI осуществляется в файловом режиме на существующих томах. Можно использовать несколько целей и несколько LUN. Поддерживаются аутентификация CHAP, контрольные суммы и thin provisioning.

В устройстве предусмотрена возможность монтирования образов ISO как отдельных папок.

Состояние винчестеров контролируется с использованием технологии SMART. Дополнительно пользователь может запрограммировать расписание проверок дисков, в том числе и на сбойные блоки.

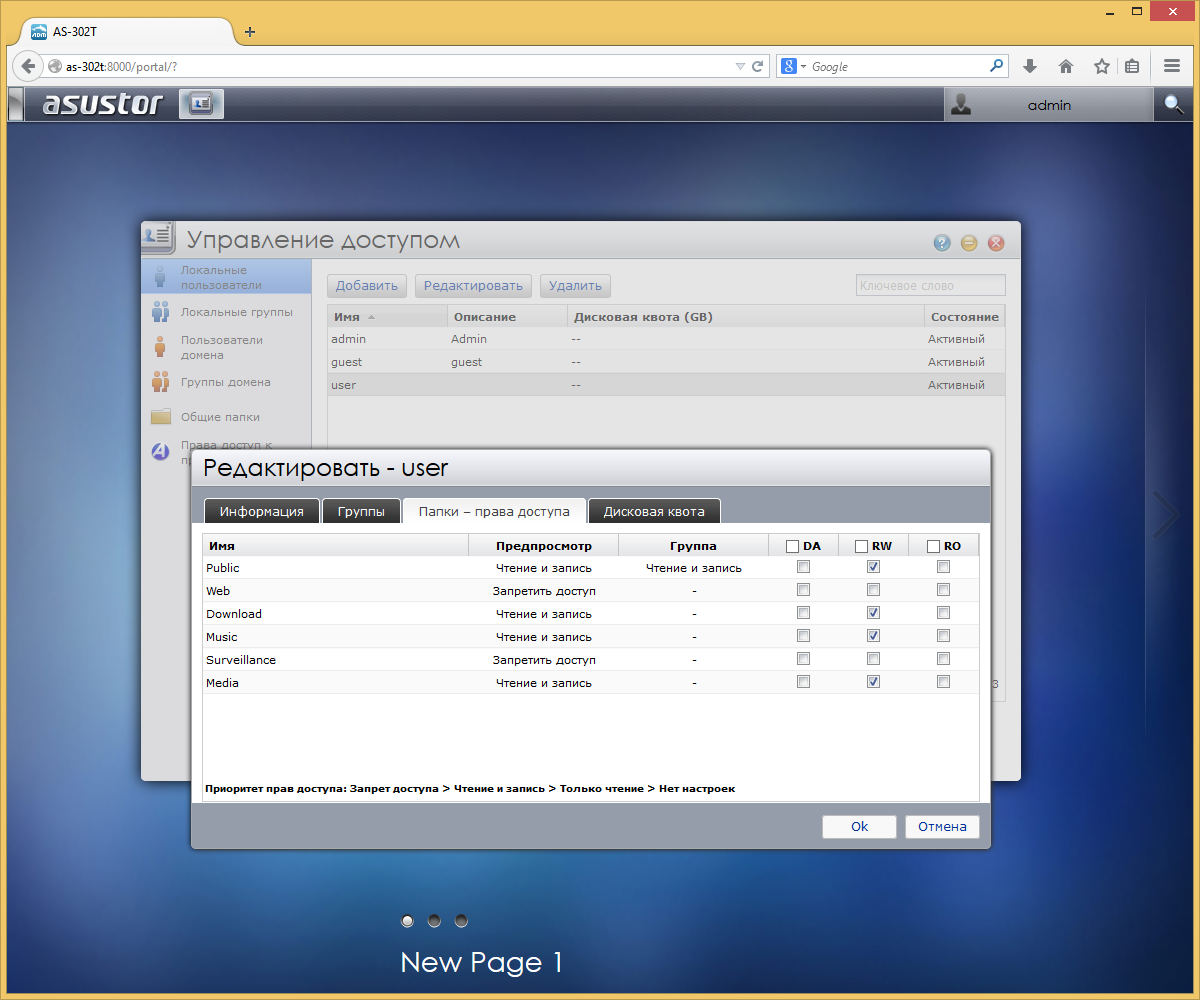

Контроль доступа пользователей к данным работает по знакомой схеме с общими ресурсами, аккаунтами и группами. В опциях сетевых папок можно активировать шифрование данных по стандарту AES 256. Присутствует функция корзины удаленных файлов с поддержкой нескольких протоколов.

Устройство поддерживает локальную базу пользователей и работу в составе домена. Кроме установки прав на папки, предусмотрен контроль доступа к приложениям, например системе видеонаблюдения, и работа с дисковыми квотами.

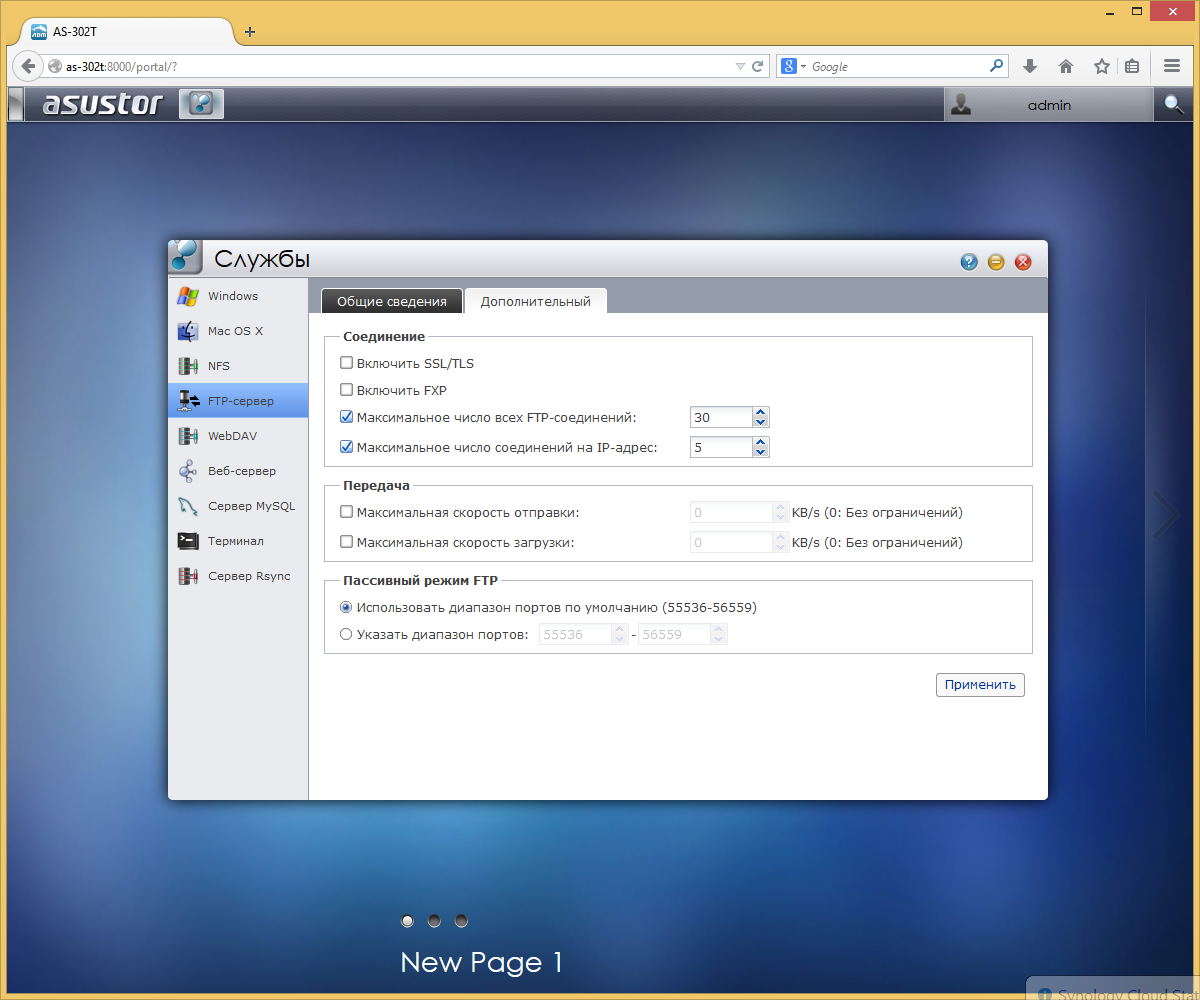

Список поддерживаемых устройством протоколов включает в себя CIFS/SAMBA, AFP, NFS, FTP, WebDAV. Сервера FTP поддерживает Unicode, SSL/TLS, FXP и пассивный режим. В настройках можно изменить номера его портов и ограничить число подключений и скорости приема и передачи.

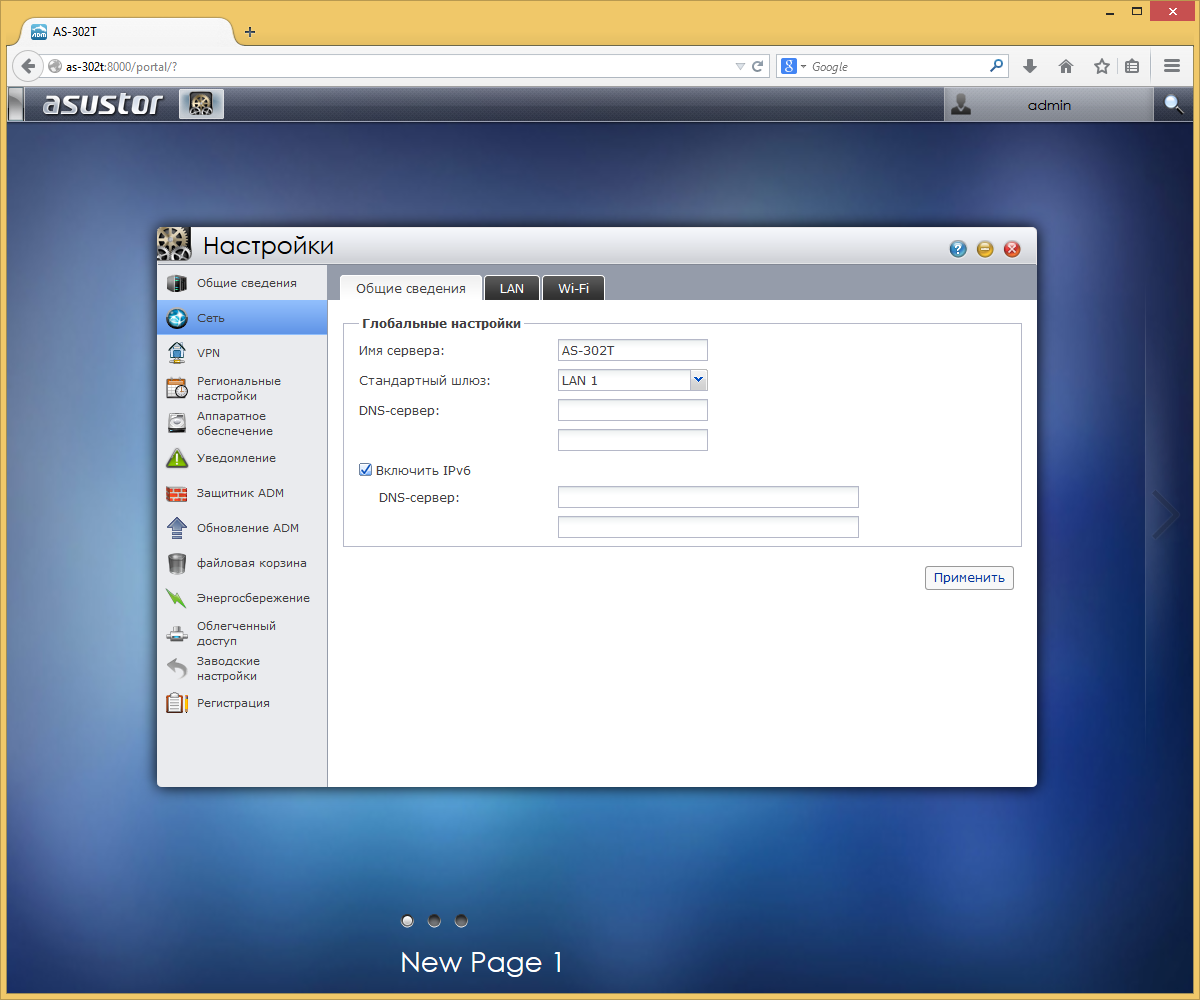

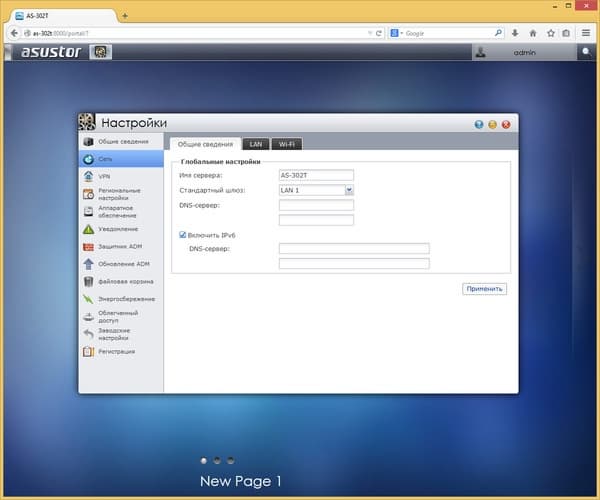

Остальные системные параметры устройства собраны в группу «Настройки». Для высокопроизводительного подключения к сети используется гигабитный порт. Он поддерживает DHCP, протоколы IPv4 и IPv6, Jumbo Frames и VLAN. Дополнительно пользователь может использовать беспроводной USB-адаптер. При этом оба соединения могут быть активны одновременно. В случае работы в составе распределенных сетей, может быть востребован встроенный клиент VPN, поддерживающий протоколы PPTP и OpenVPN. Для повышения уровня защиты в устройстве реализованы межсетевой экран, функция автоматической блокировки при обнаружении попытки подбора пароля и черный список IP-адресов.

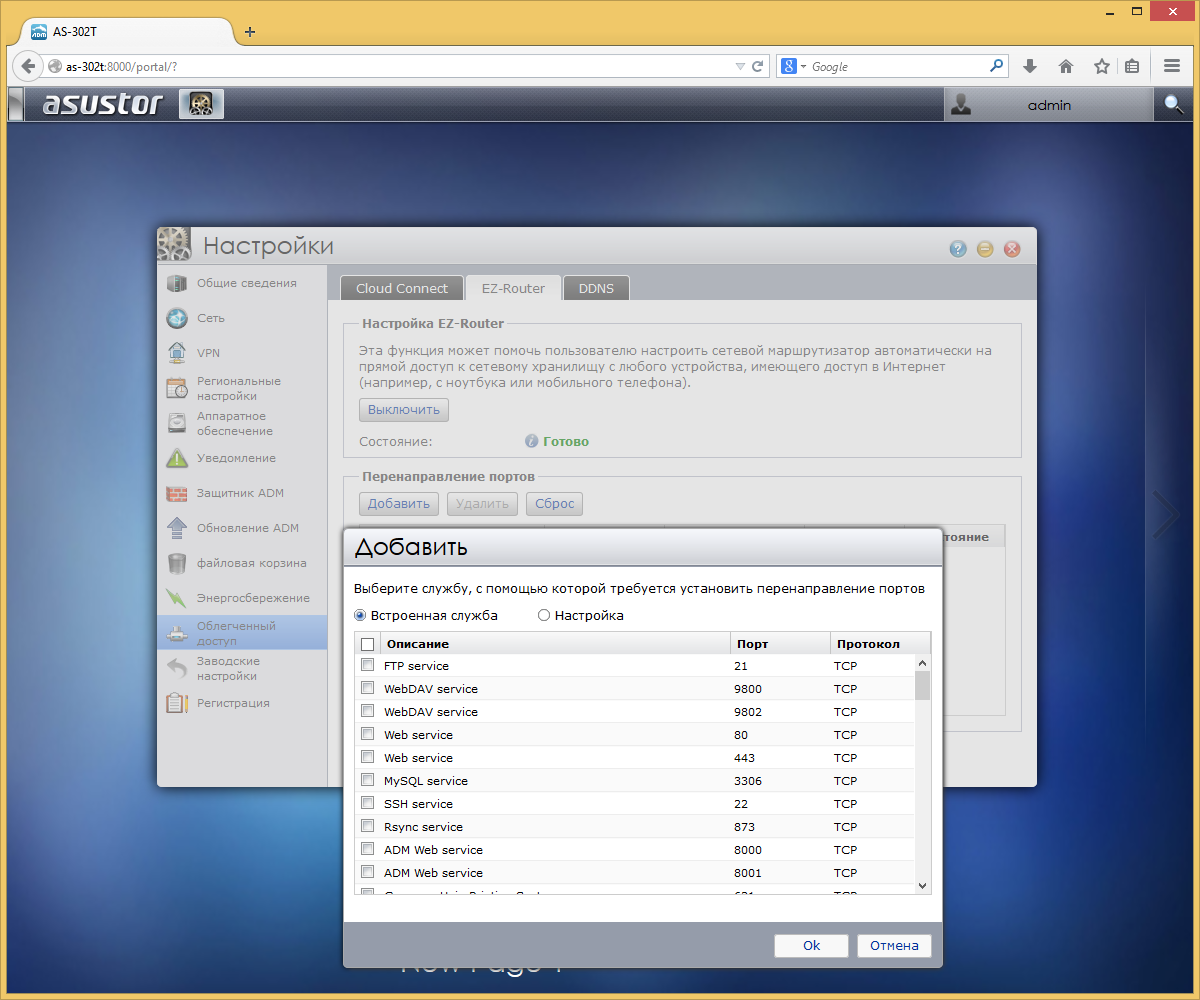

Для упрощения удаленного доступа к накопителю через Интернет предусмотрено несколько функций. Клиент DDNS позволит вам получить постоянное имя при динамическом IP-адресе. Сервис EZ-Router настроит роутер по протоколу UPnP для трансляции портов требуемых сервисов. Cloud Connect предназначен для работы с фирменными утилитами Asustor по назначаемому идентификатору устройства, а не IP-адресу. К сожалению, в реальной работе данная функция оказалась не очень стабильной.

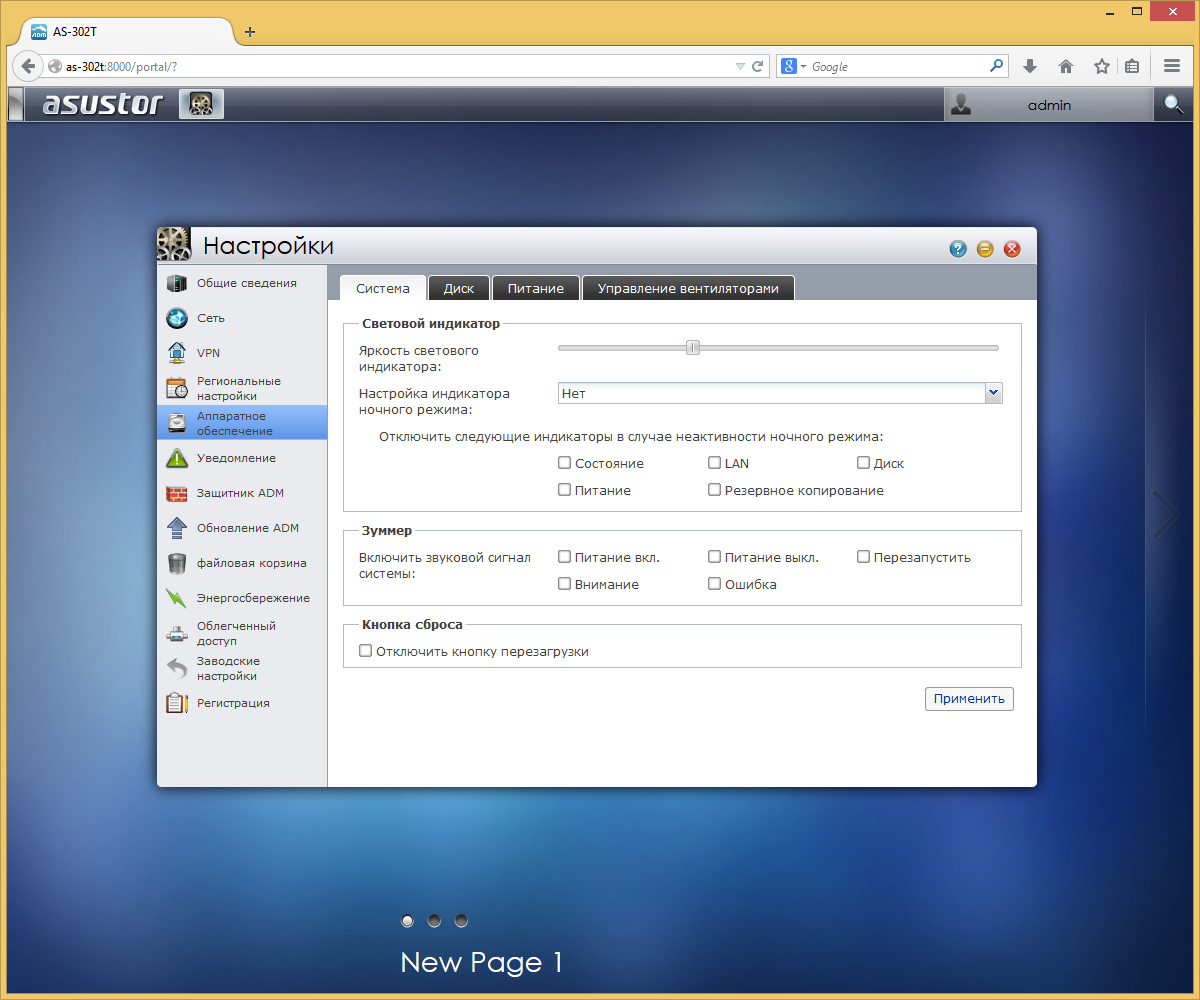

В разделе аппаратных параметров предусмотрена регулировка яркости и отключение светодиодных индикаторов, настройка звуковых сигналов, блокировка кнопки сброса настроек, выбор скорости работы вентилятора. Что касается управления питанием, то накопитель поддерживает спящий режим внутренних и внешних винчестеров, включение по сети и программирование расписания работы.

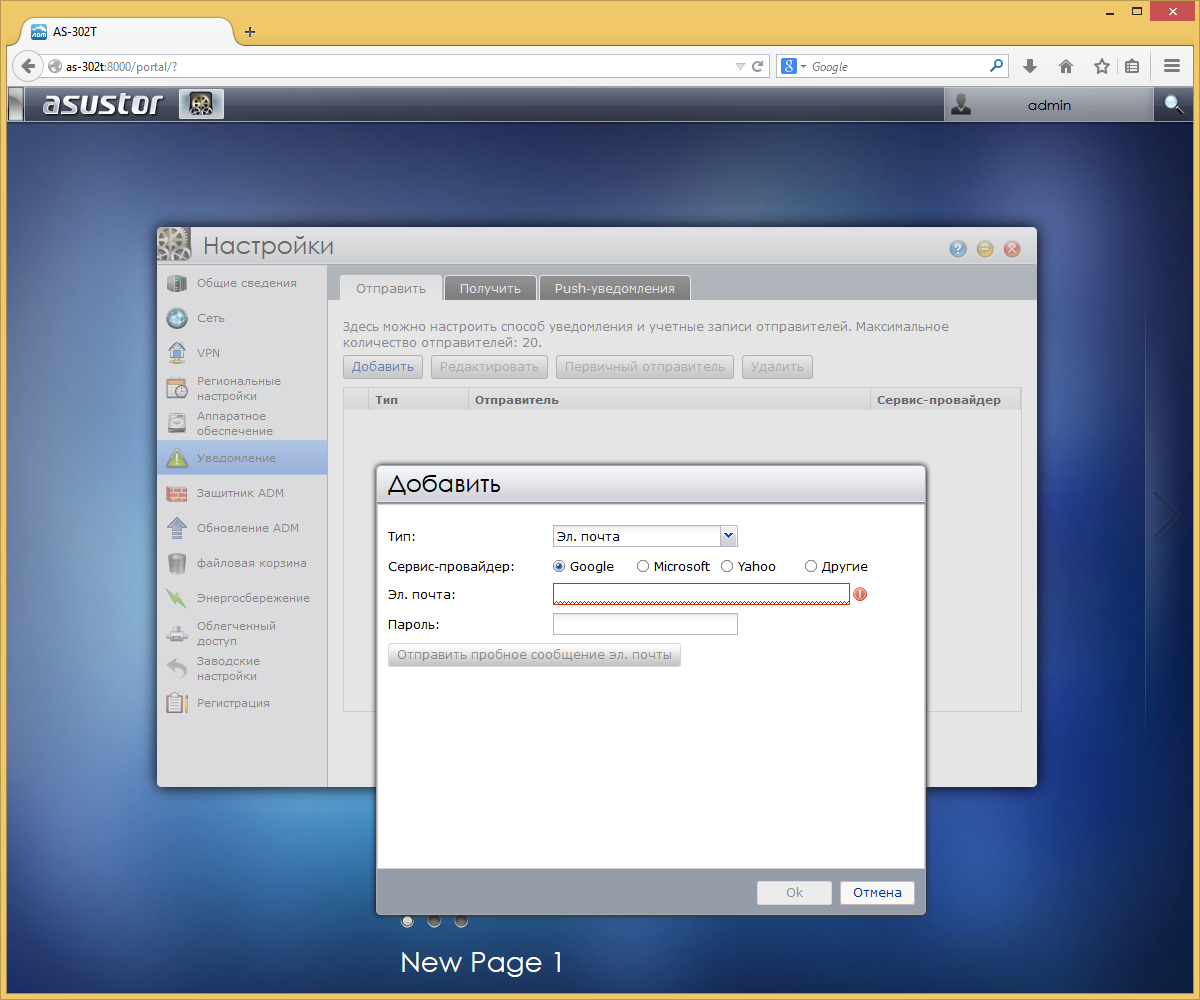

Система отправки уведомлений администратору работает с электронной почтой, SMS (сервис Clickatell) и push-уведомления на мобильных устройствах с программой AiMaster.

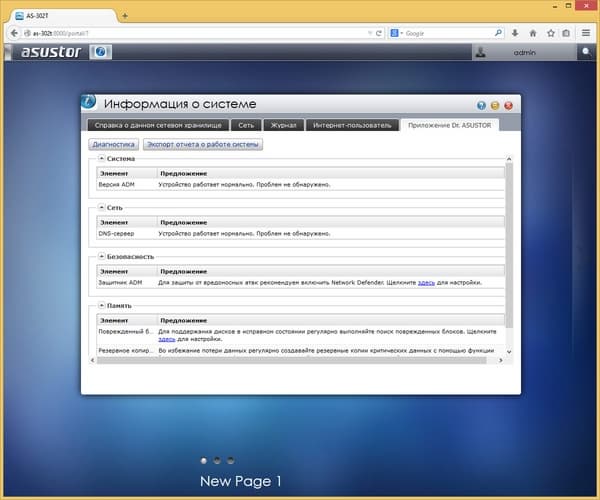

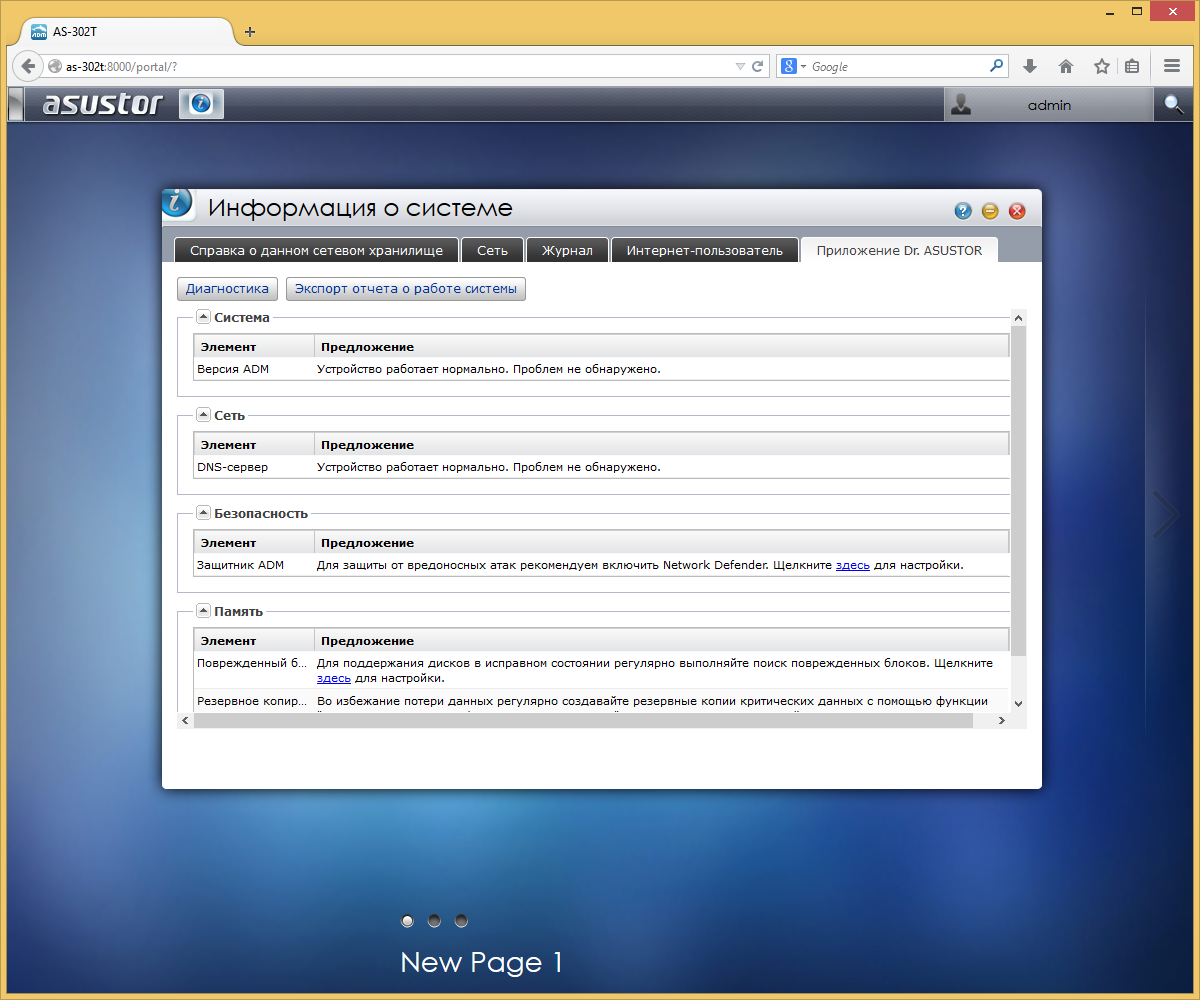

В разделе «Информация о системе» приводятся основные данные о сетевом накопителе, включая версию прошивки, время работы, сетевые адреса, аппаратные характеристики (включая температуру процессора и скорость вентилятора). Здесь же находится журнал событий системы. При этом можно активировать регистрацию операций по различным сетевым протоколам, например FTP или SSH. Отдельно стоит упомянуть функцию Dr. Asustor, которая может помочь в решении проблем с устройством, а также дать рекомендации по настройке накопителя.

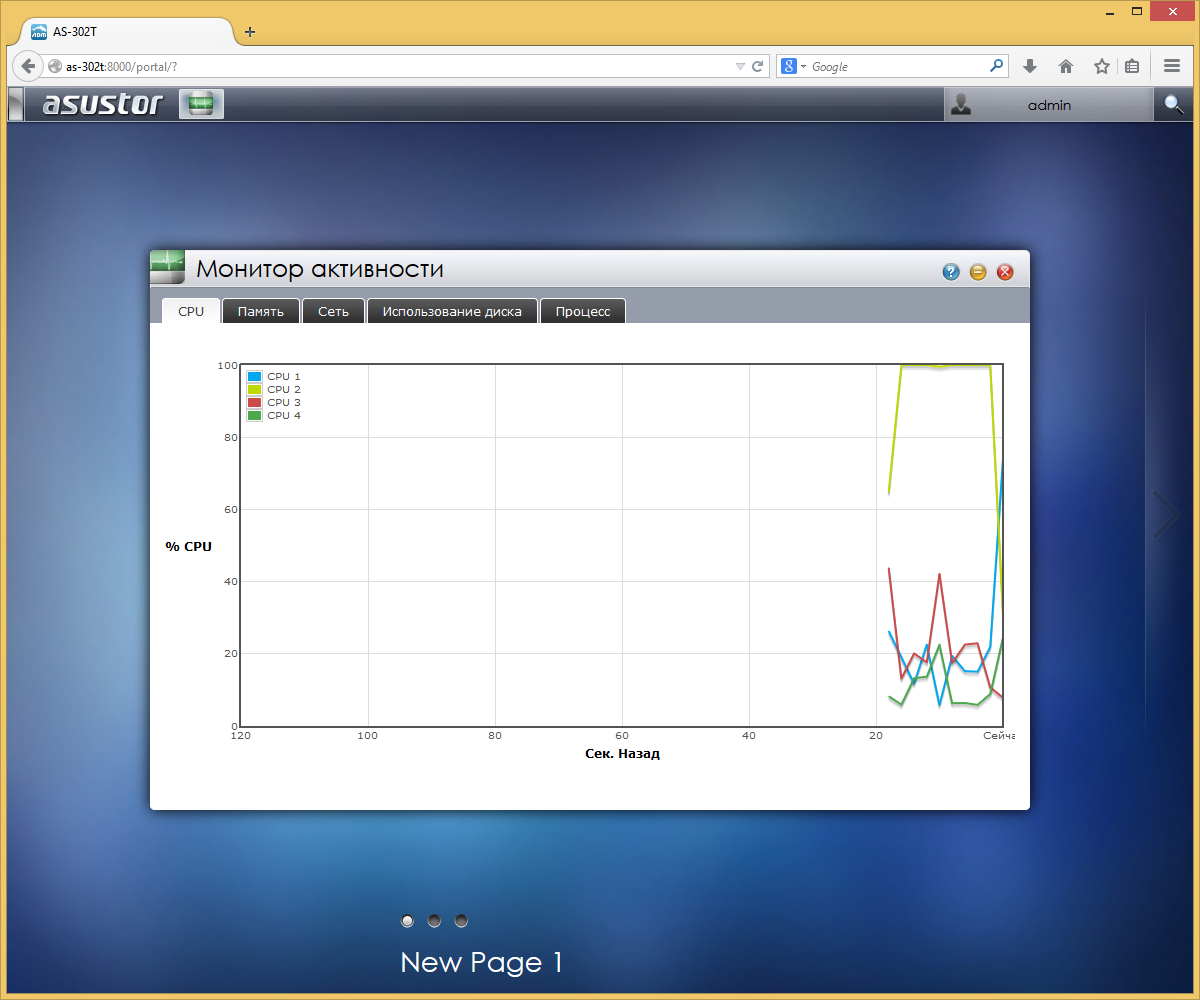

Если же требуется оперативно оценить текущую нагрузку, то нужно воспользоваться модулем «Монитор активности». Он показывает графики загрузки процессора и оперативной памяти, а также приема и передачи данных по сети. Дополнительно есть диаграмма занимаемого общими ресурсами пространства на дисковых томах и список процессов.

Набор региональных параметров включает в себя настройку встроенных часов и язык интерфейса.

Накопитель умеет самостоятельно проверять наличие обновлений прошивки и загружать их. Предусмотрены функции резервного копирования, восстановления и сброса настроек.

Для работы некоторых функций, в том числе и установки дополнительных программных модулей, требуется регистрация устройства и получение идентификатора Asustor ID.

Несмотря на то, что большинство дополнительных функций сетевого накопителя были вынесены во внешние программные модули, некоторые сервисы остались в основной прошивке.

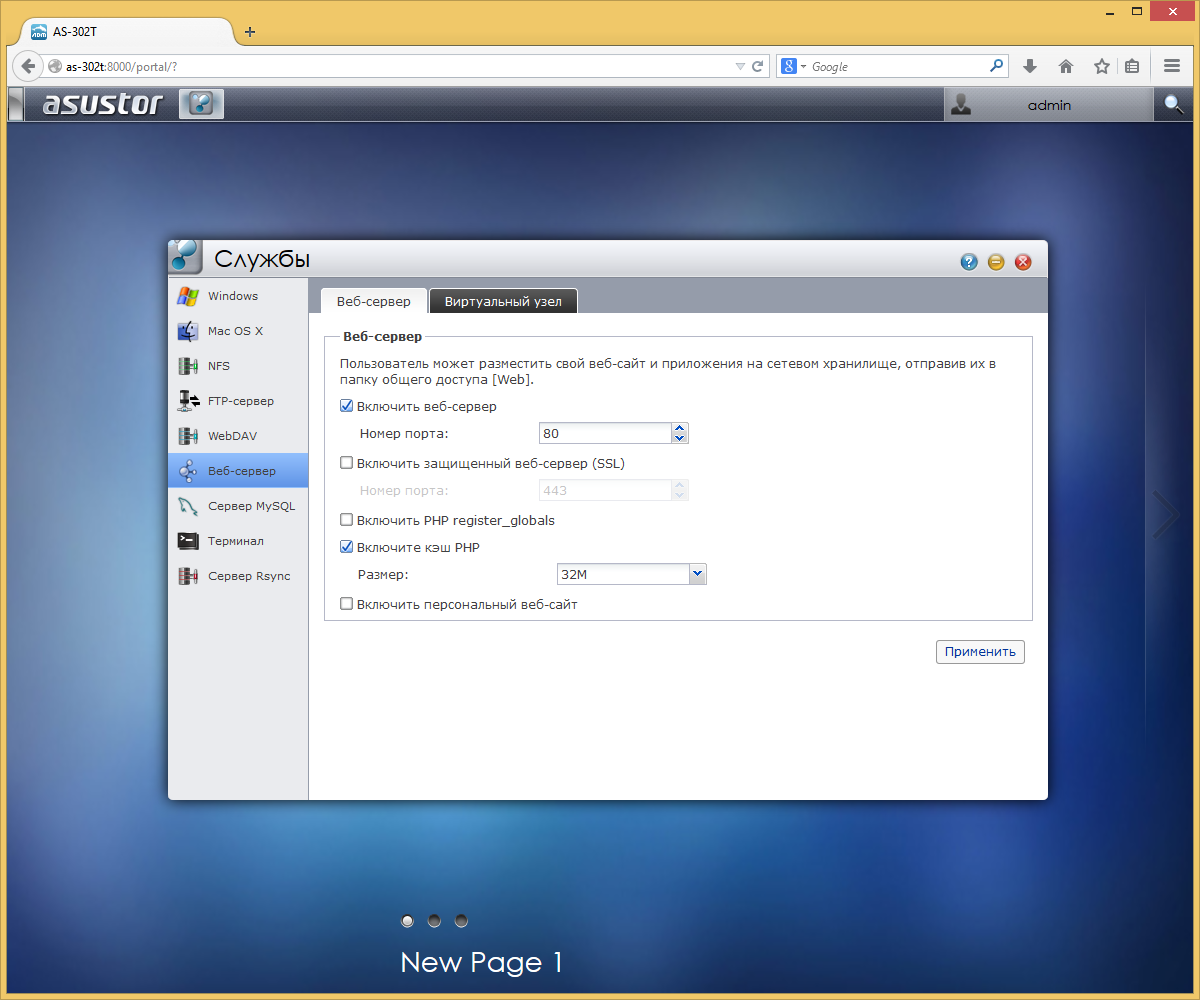

В частности это относится к веб-серверу и серверу MySQL. Первый поддерживает HTTPS и php, а также позволяет организовать работу нескольких виртуальных сайтов. MySQL может работать как в локальном, так и сетевом режиме, а для управления пользователю достаточно установить пакет phpMyAdmin.

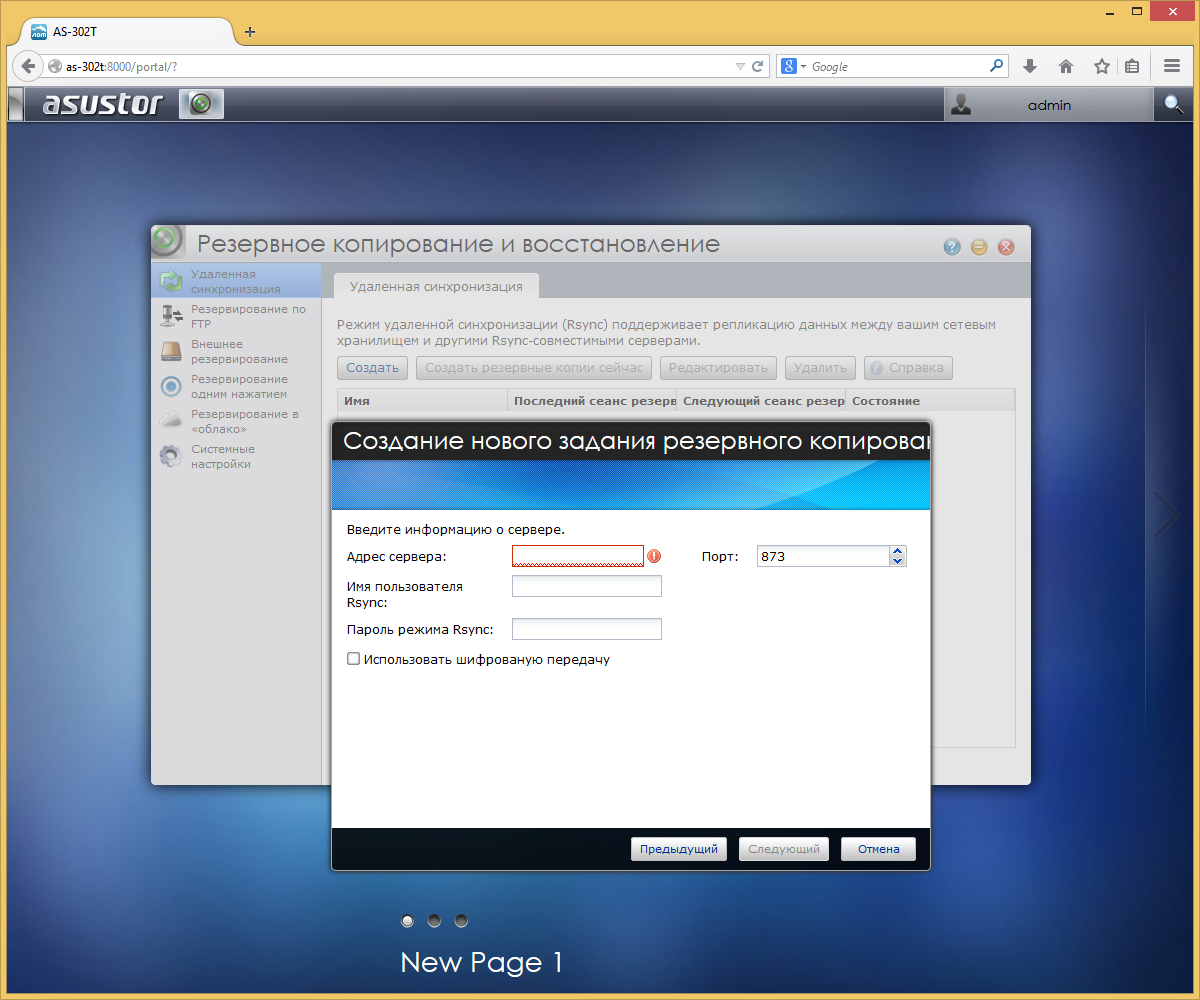

Еще более востребованными во многих случаях будут функции резервного копирования. Сетевой накопитель может осуществлять резервное копирование своих общих ресурсов по сети с использованием протоколов Rsync (в том числе и выступать в роли сервера для других устройств) и FTP, а также локальное копирование на внешние винчестеры. Поддерживается также выбор направления передачи данных и программирование расписания для этих задач. Функция резервирования одним касанием позволяет использовать кнопку на передней панели для запуска резервного копирования с использованием подключенного внешнего накопителя.

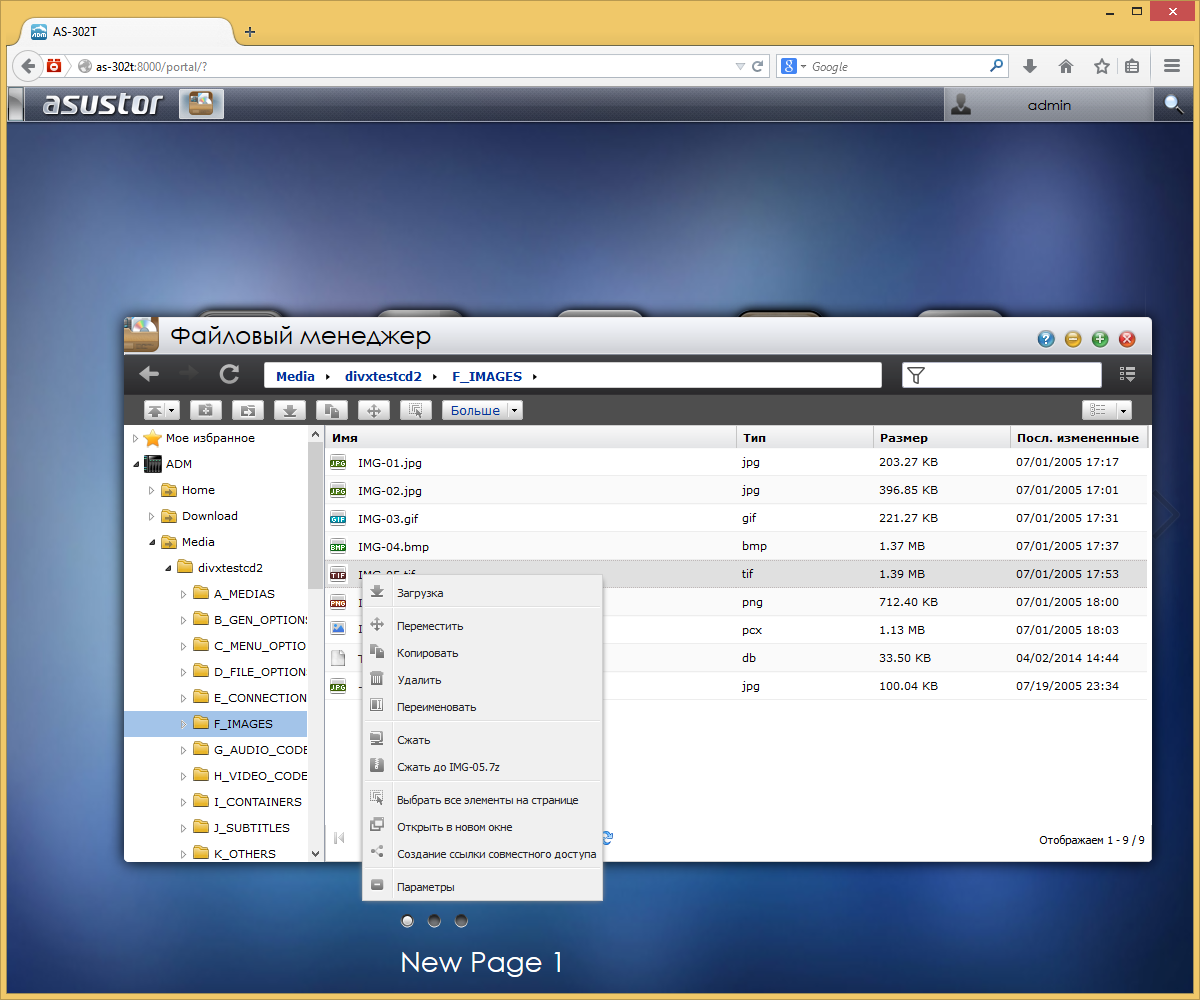

Последняя функция штатной прошивки — встроенный файловый менеджер. Он позволяет осуществлять все операции с документами через веб-браузер. В том числе в нем предусмотрена работа с архивами и создание ссылок общего доступа к файлам.

Более подробно ознакомиться с веб-интерфейсом и возможностями устройства можно по демо-версии на сайте производителя.

Внешние устройства

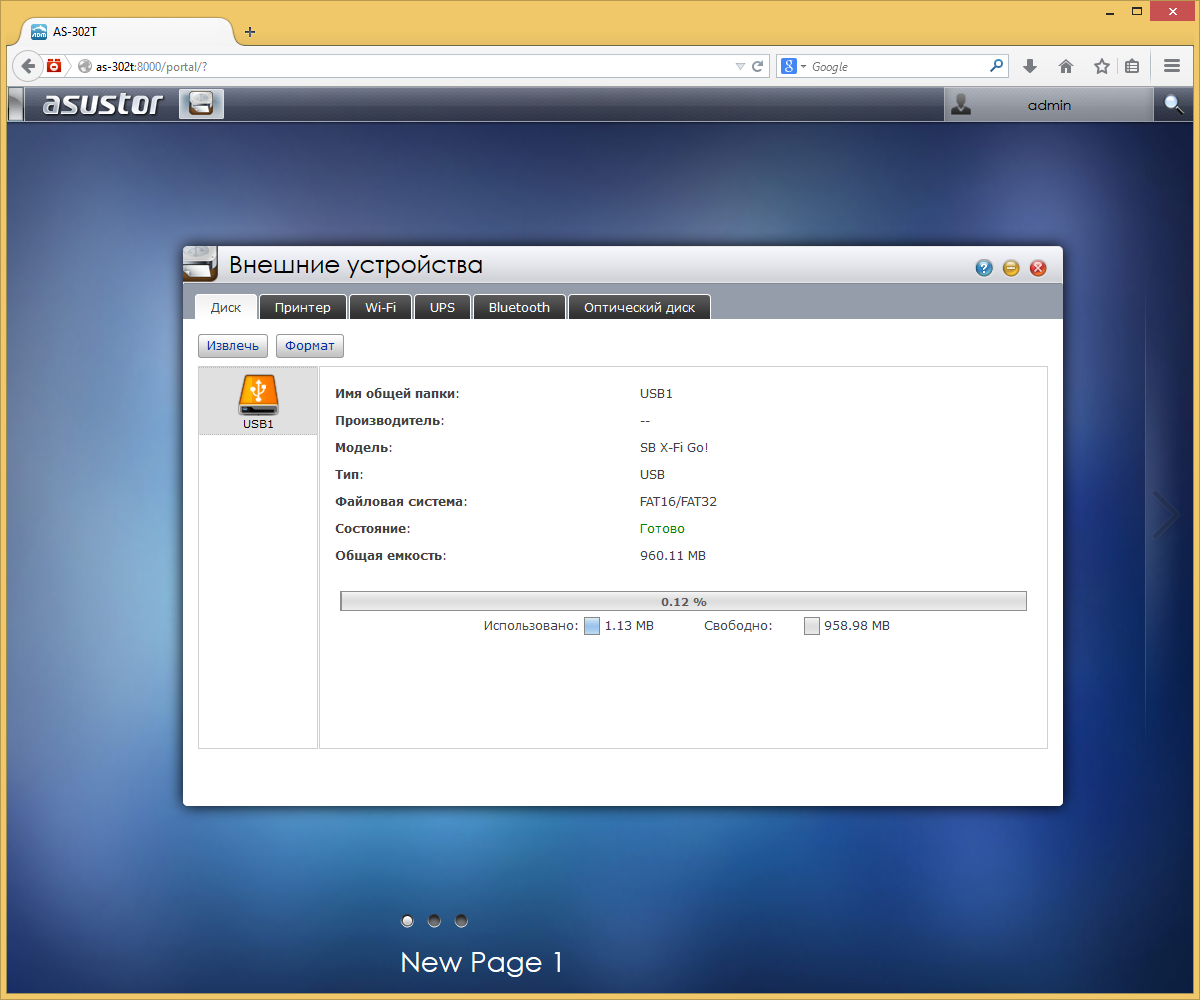

Кроме упомянутых выше адаптеров Wi-Fi, порты USB в рассматриваемой модели могут быть использованы для подключения внешних накопителей, принтеров, ИБП, звуковых карт и адаптеров Bluetooth.

Для накопителей поддерживаются все популярные файловые системы, включая NTFS, EXT4 и HFS+. Каждый раздел представляется отдельным сетевым ресурсом. При этом пользователь может изменить права доступа к нему. Отметим возможность работы и с оптическими дисками (только чтение).

В случае работы с принтерами обеспечиваются только базовые функции печати. При этом устройство может обслуживать до трех принтеров одновременно. Из недавних усовершенствований данного сценария отметим поддержку AirPrint, правда нам не удалось ей воспользоваться. Возможно требуется специальная модель принтера.

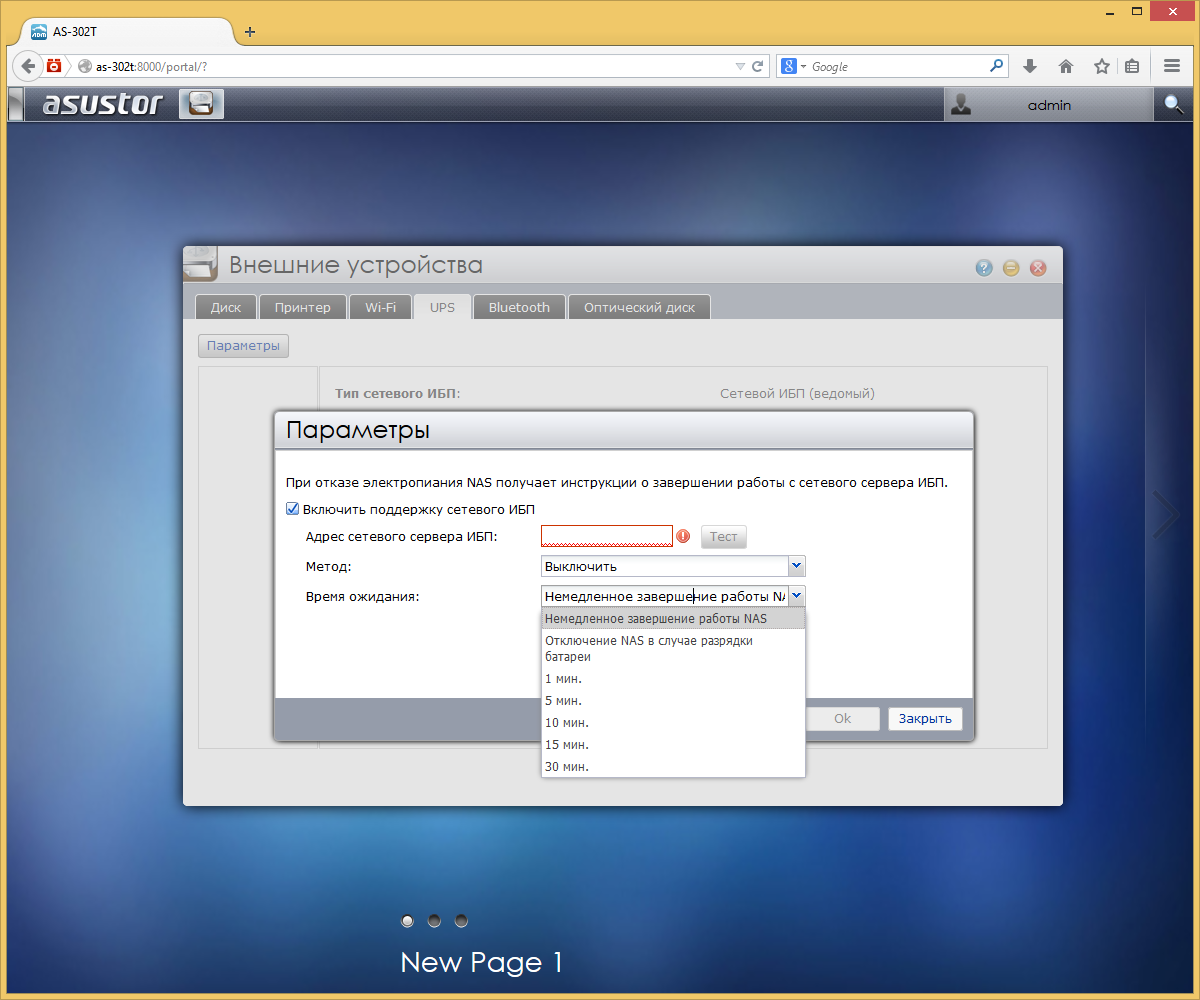

Подключение ИБП позволяет автоматически безопасно выключать накопитель при возникновении перебоев в электропитании. После возобновления питания устройство включается самостоятельно. Поддерживается использование и сетевых ИБП.

Работа со звуковыми картами будет востребована в некоторых дополнительных приложениях для вывода звука. Аналогичное назначение имеет поддержка адаптеров Bluetooth.

Дополнительные функции и расширение возможностей

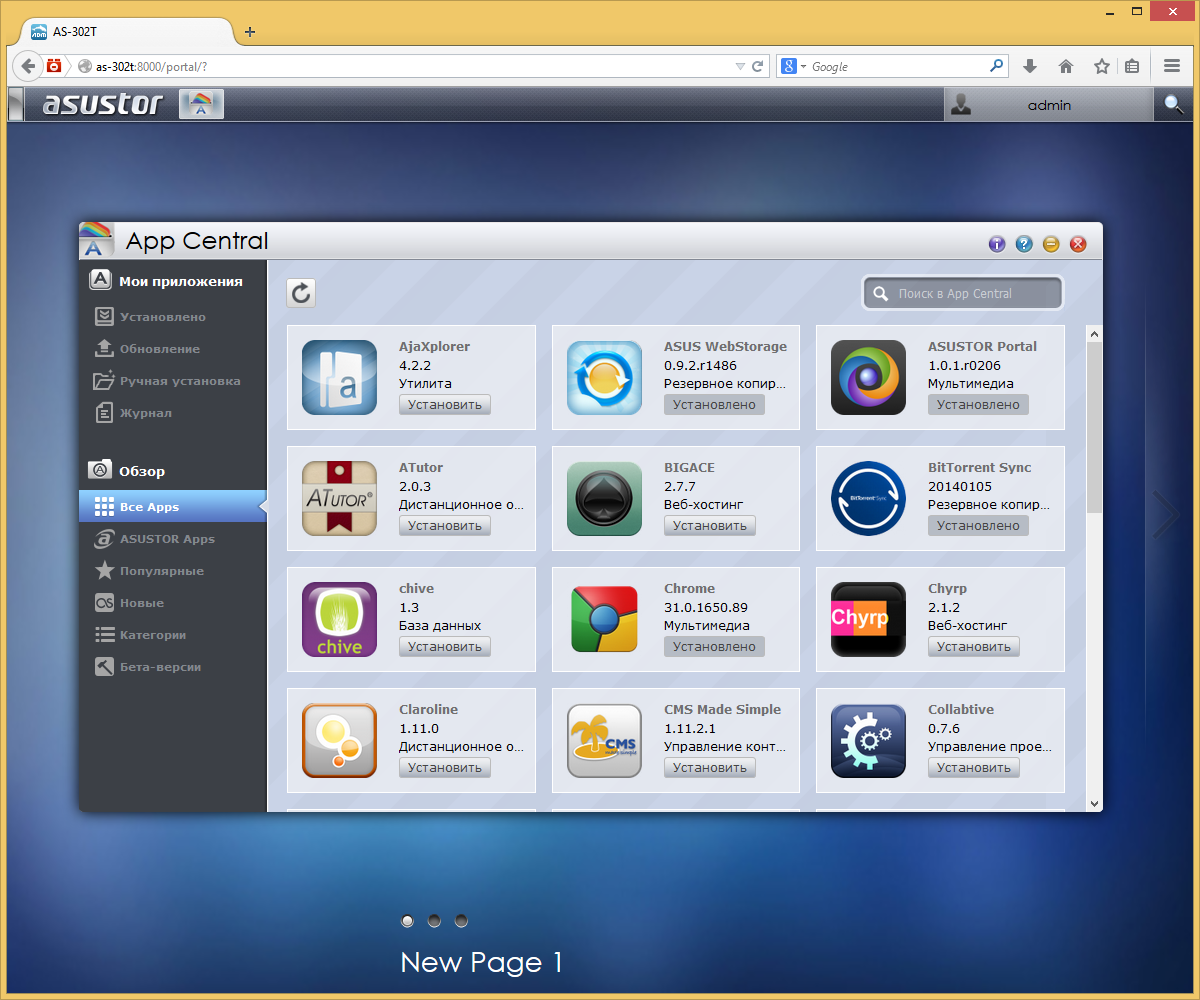

Для установки дополнительных модулей используется раздел «App Central». В каталоге присутствует около двух десятков категорий, а общее число приложений для данной модели достигает почти полутора сотен. Утилиты можно обновлять независимо от основной прошивки. Кроме того, есть встроенная система контроля зависимостей пакетов друг от друга. Сохраняется и возможность установки программ из готовых файлов специального формата, а также доступ к консоли накопителя по протоколу SSH и поддержка OptWare.

Ознакомиться со всем списком доступных программ можно на сайте производителя. Из широко известных проектов упомянем следующие:

  • сайты и блоги: Drupal, Joomla!, Nucleus, MediaWiki, phpBB 3, WordPress;
  • базы данных: MongoDB, PostgreSQL;
  • загрузки: CouchPotato, eMule, NZBGet, SABnbzdplus, Transmission, uTorrent;
  • языки и служебные библиотеки: JRE, Mono, Perl, Python, Ruby, Tomcat;
  • мультимедиа: DVBLink TV Server, iTunes Server, Plex Media Server, XBMC.

Подробно рассказывать про все модули нет смысла, так что кратко опишем только те, которые были разработаны специалистами Asustor.

  • Asus WebStorage — синхронизация папки MySyncFolder в облачном хранилище и одноименной папки в домашней директории пользователя;
  • Download Center — система автономной загрузки файлов по протоколам HTTP, FTP, BitTorrent и другим, поддерживает расписание работы, имеет встроенные поисковые системы;
  • Dropbox — синхронизация папки Dropbox в домашней директории пользователя с облачным хранилищем;
  • FTP Explorer — FTP-клиент для работы с внешними серверами;
  • Google Drive — синхронизация выбранной папки с облачным хранилищем;
  • Hi Drive Backup — резервное копирование данных с NAS в облако или обратно, требует платного аккаунта;
  • iTunes Server — музыкальный сервер iTunes, поддерживает индексацию любых папок, работает с музыкальными композициями, может быть использован с приложением Apple Remote для доступа к библиотеке без участия ПК и трансляции контента на аудиовыход NAS;
  • RALUS — специальный модуль для работы с системой резервного копирования Symantec Backup Exec;
  • Remote Center — модуль для поддержки программы AiRemote для смартфонов;
  • SoundsGood — музыкальный плеер, работающий в веб-браузере, может выводить звук как в браузер, так и на локальное звуковое устройство;
  • Surveillance Center — система видеонаблюдения для IP-камер, в данной модели поддерживается четыре камеры, поддерживается работа в разных браузерах, а также вывод на монитор через HDMI, есть система распределения прав и оповещения через e-mail и SMS, поддерживаются в основном только современные модели камер (в том числе H.264, HD и PTZ), поддержки ONVIF нет;
  • Takeasy — модуль загрузки видеороликов с сервисов Youtube, Vimeo и других;
  • UPnP Media Server — DLNA-медиасервер с поддержкой большинства современных форматов, позволяет выбрать индексируемые папки, поддерживает транскодирование некоторых аудиоформатов и фотографий;
  • VPN Server — сервер удаленного доступа с поддержкой протоколов PPTP и OpenVPN, параметры серверов настраиваются из веб-интерфейса, можно выбрать пользователей и группы, которым будет разрешен доступ.

Из модулей сторонних разработчиков наиболее интересны, пожалуй, следующие: антивирус Avast!, система синхронизации файлов BitTorrent Sync, утилиты для загрузки файлов aMule, CouchPotato, Headphones, LazyLibrarian, NZBGet, SABnbzdplus, Transmission, uTorrent, медиасервисы DVBLink TV Server, Logitech Media Server, MiniDLNA, Plex Media Server, облачные сервисы ownCloud и xCloud.

Мобильные утилиты

Управлять работой устройства и иметь доступ к данным на нем можно не только с ПК, но и с мобильных устройств. Компания предлагает несколько утилит для реализации данных функций на платформах Android и iOS (поддержки Windows Phone в настоящий момент нет):

  • AiDownload: используется для управления загрузкой файлов, есть в версиях для смартфонов и для планшетов;
  • AiData: работа с документам на сетевом накопителе, DropBox, Google Drive и FTP-серверах, есть в версиях для смартфонов и для планшетов;

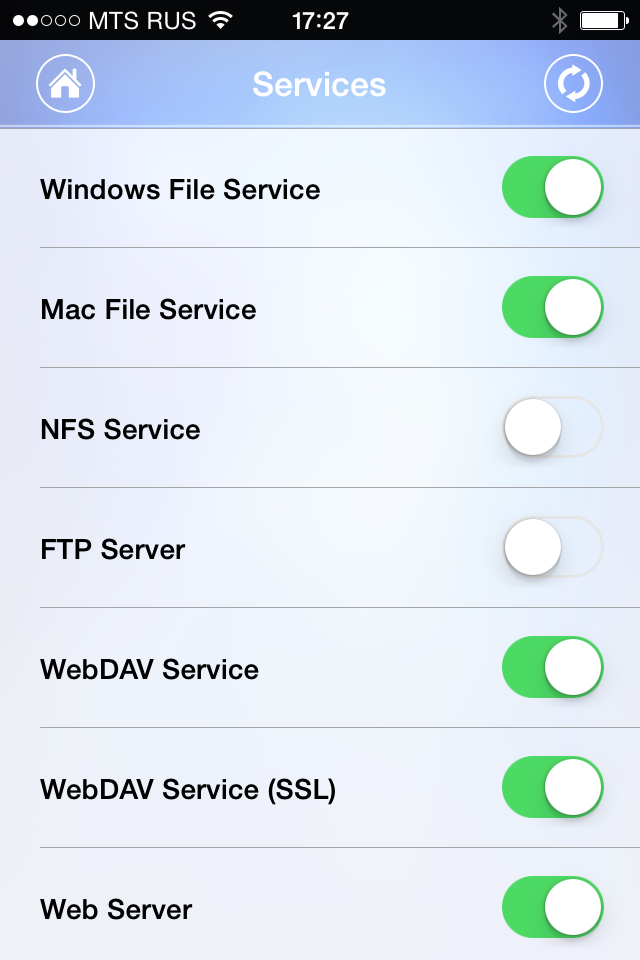

  • AiMaster: утилита администрирования сетевого накопителя с широкими возможностями;
  • AiRemote: программа для управления встроенными модулями, работающими с HDMI-подключением, эмулирует кнопки навигации и мышку;
  • AiMusic: используется для прослушивания музыки из библиотеки сетевого накопителя.

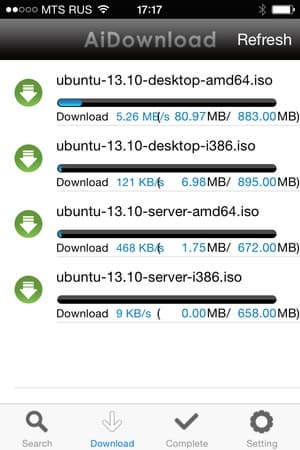

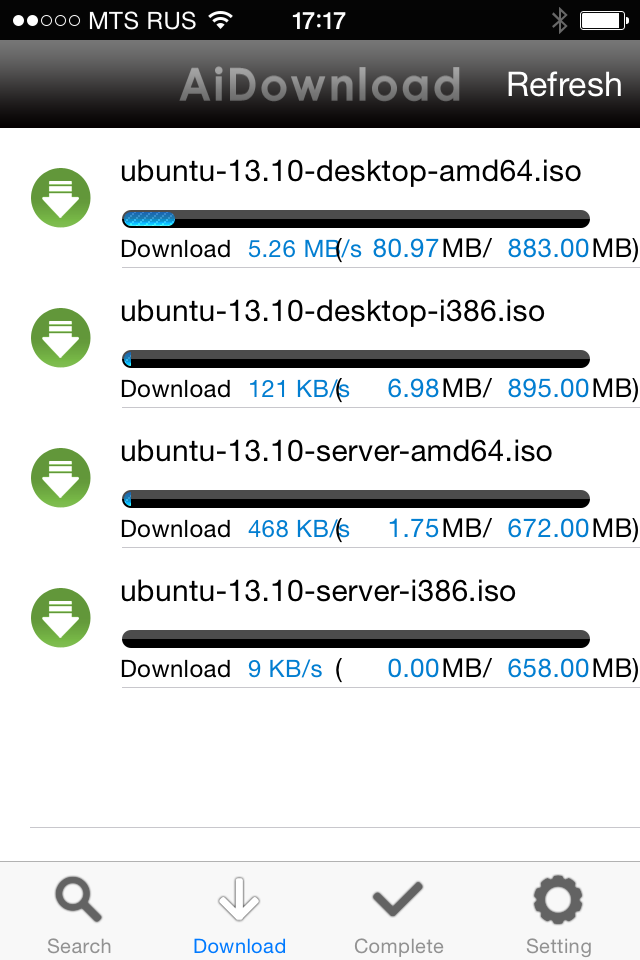

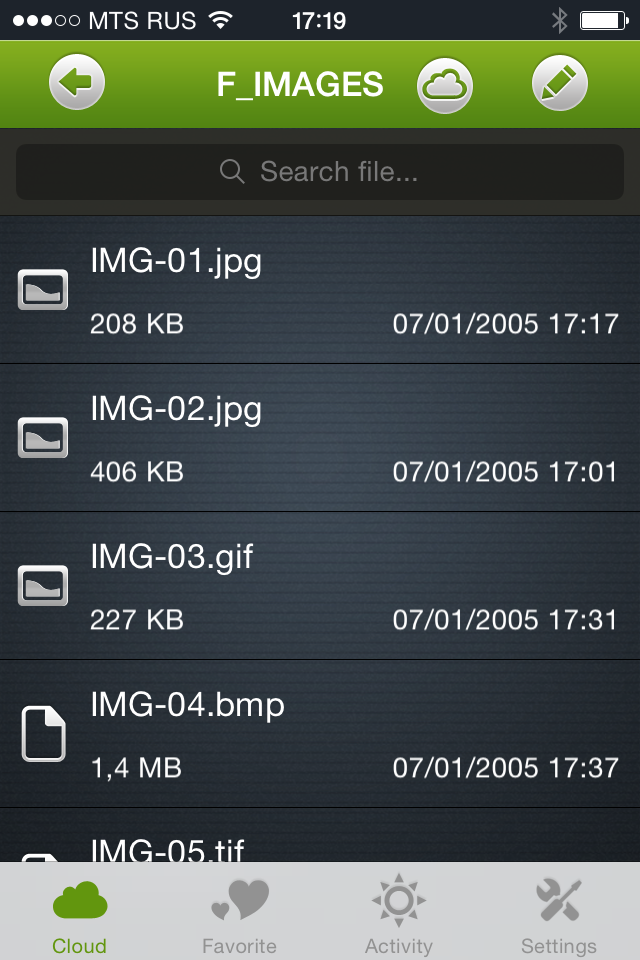

Утилита AiDownload для iOS   Утилита AiData для iOS

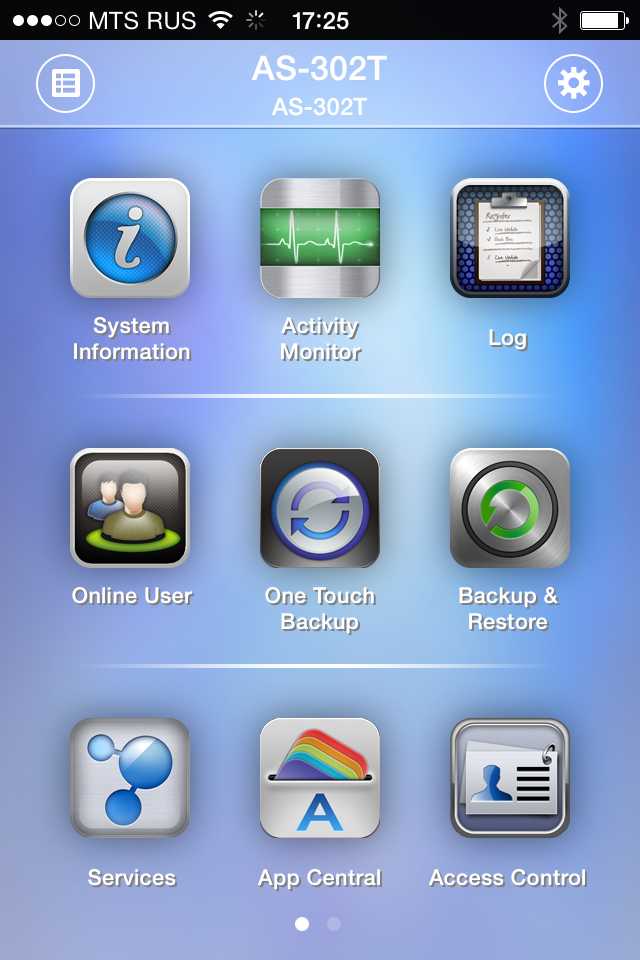

Утилита AiMaster для iOS   Утилита AiMaster для iOS

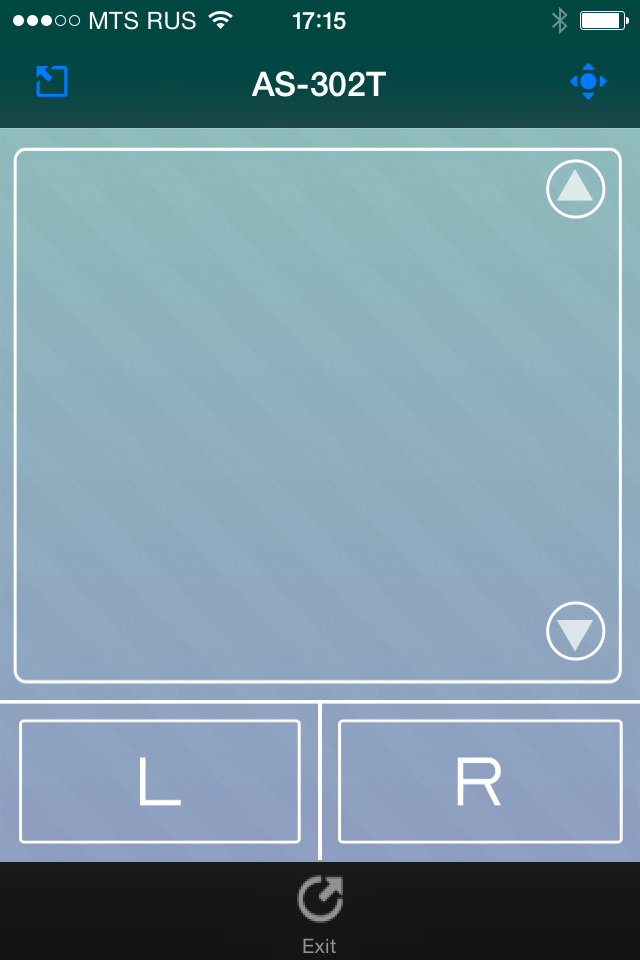

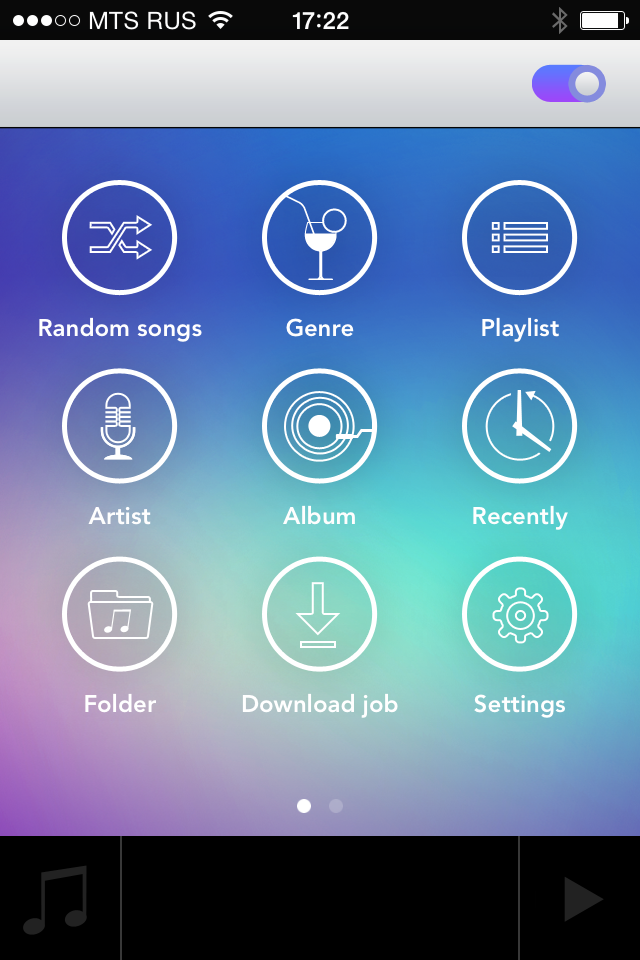

Утилита AiRemote для iOS   Утилита AiMusic для iOS

Не забывайте, что благодаря поддержке стандартных сетевых протоколов, для работы с сетевым накопителем можно использовать и многие другие программы.

Использование видеовыхода

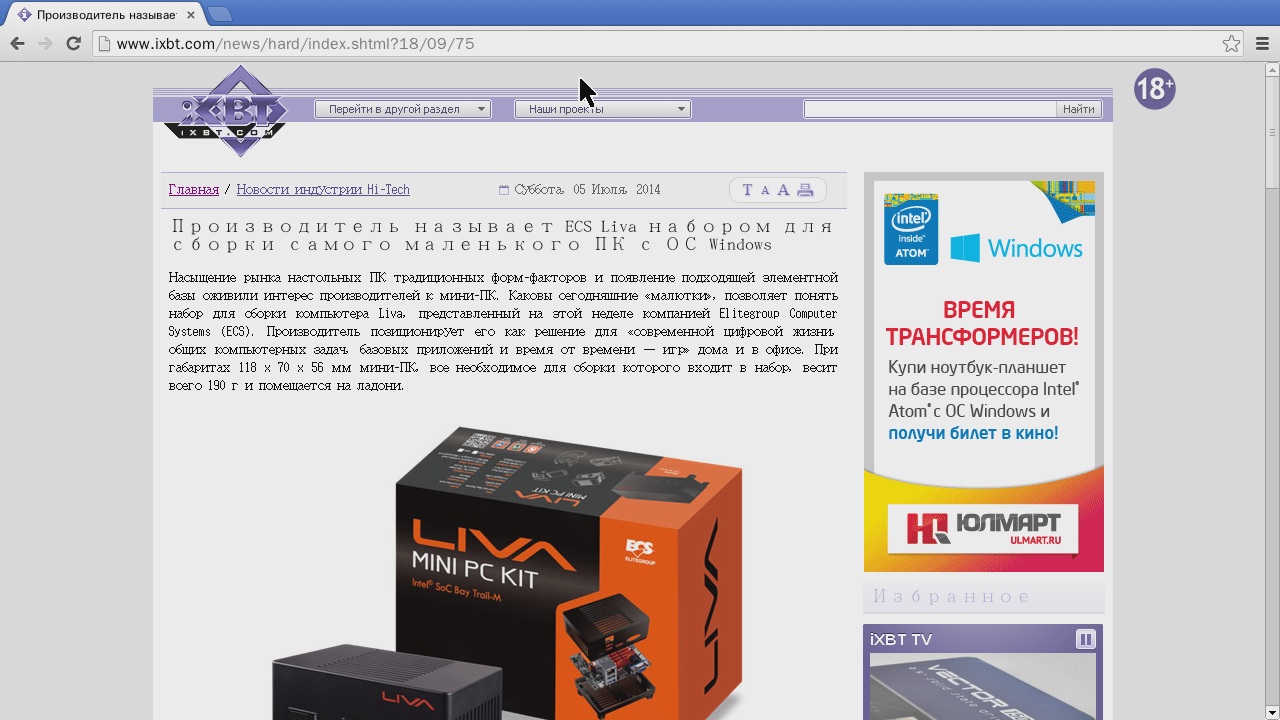

Данная модель оборудована портом HDMI и аналоговым звуковым выходом, что позволяет реализовать несколько необычных для сетевого накопителя сценариях. Для их реализации потребуется установить несколько пакетов. Первым идет Asustor Portal, который является связующим звеном и совместно с X.Org обеспечивает вывод изображения на внешний экран.

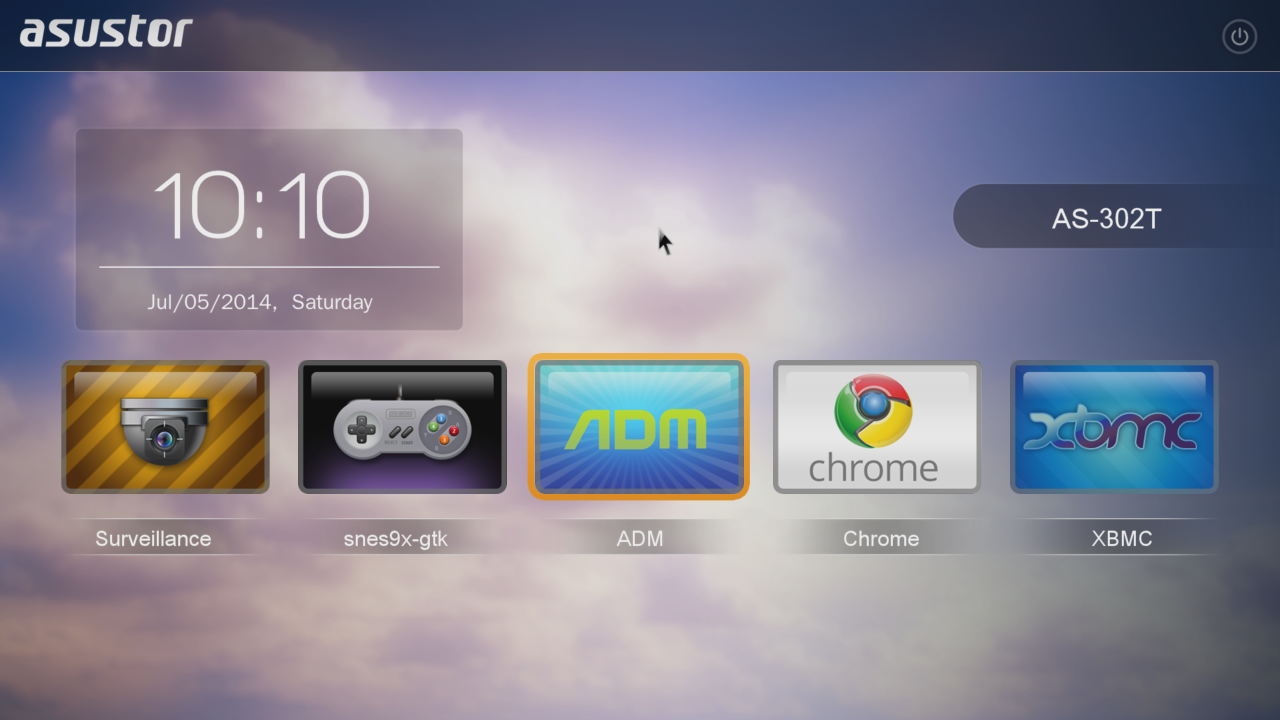

Список возможных вариантов включает в себя: собственный интерфейс ADM, браузер Google Chrome, медиаоболочку XBMC, просмотр живой картинки и записей станции видеонаблюдения, эмулятор игровых приставок SNES9X. В настройках сервиса Asustor Portal выбирается приложение по умолчанию, фоновая картинка, разрешение видеовыхода, экранная заставка и другие параметры.

Для управления могут использоваться подключаемые к USB клавиатура и мышка, стандартный ИК-пульт дистанционного управления и мобильная утилита AiRemote. Кроме того, можно настроить работу с программируемыми моделями универсальных пультов, например Logitech Harmony. Для XBMC можно использовать и фирменное приложение удаленного управления для смартфонов и планшетов.

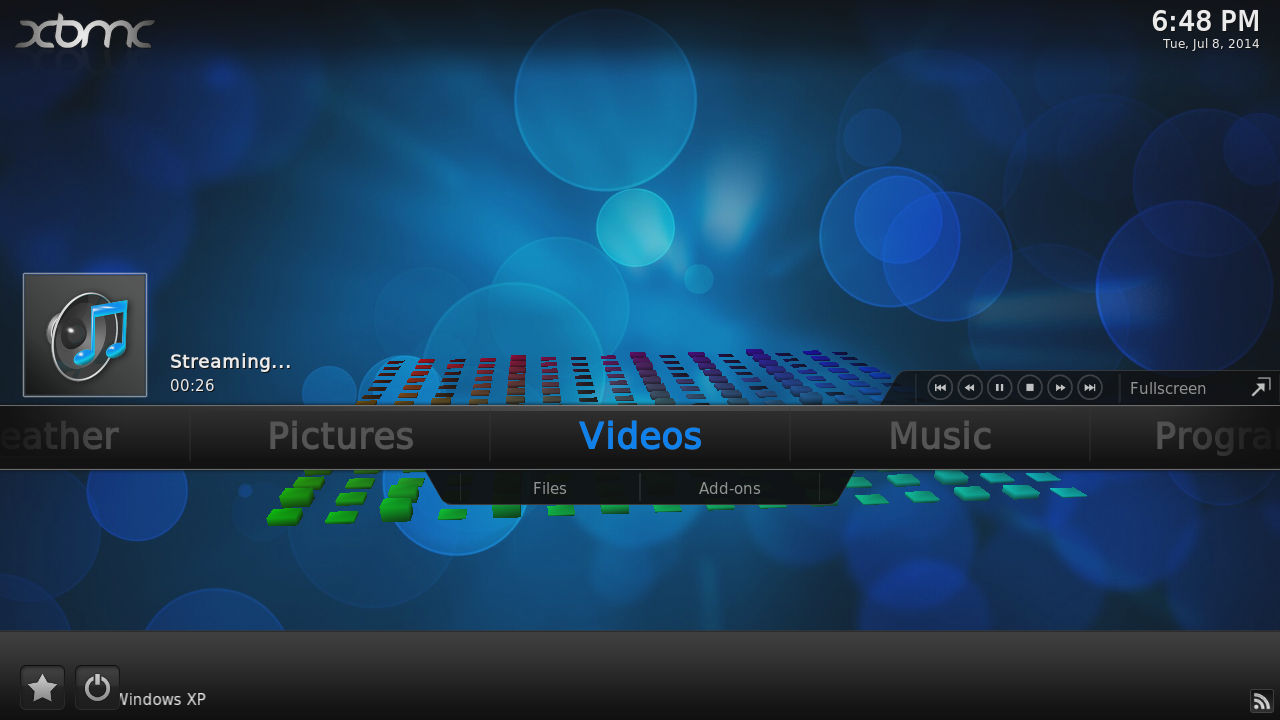

Что касается использования режима медиаплеера, то его реализации установлена версия 12.3 известной оболочки XBMC. В работе она достаточно нетороплива — сказывается относительно невысокая производительность платформы и наличие фоновых задач. Просмотр HD-видео сложно назвать комфортным, ролики часто «тормозят», картинка «разваливается», вывод многоканального звука не реализован, переключения кадровой частоты в зависимости от параметров файла тоже нет. Возможность совмещения функций сетевого накопителя и компьютера/медиаплеера сложно назвать востребованной. Все-таки сетевые накопители привлекательны как раз своей «невидимой» работой по сети без подключения мониторов и клавиатуры. Однако в некоторых ситуациях подобный симбиоз может быть интересен.

Тестирование

Исследование производительности устройства проводилось по нашей стандартной методике с утилитой Intel NASPT. Для первой группы тестов использовалось два комплекта винчестеров — Seagate NAS HDD ST2000VN000 и WD Red WD10EFRX. Проверялись три конфигурации: один винчестер, два в RAID0 и два в RAID1. Результаты приводятся на следующей паре графиков.

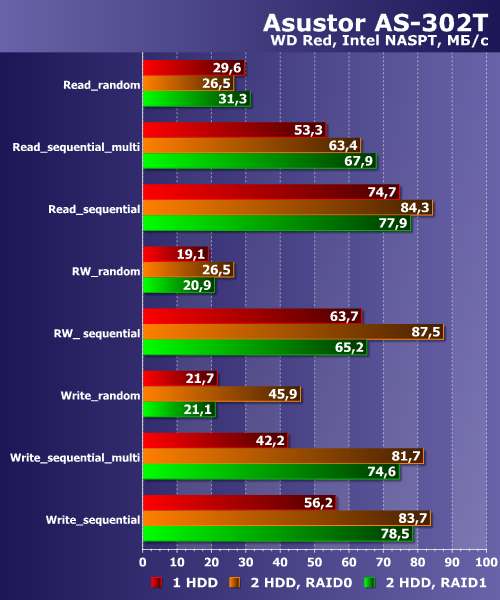

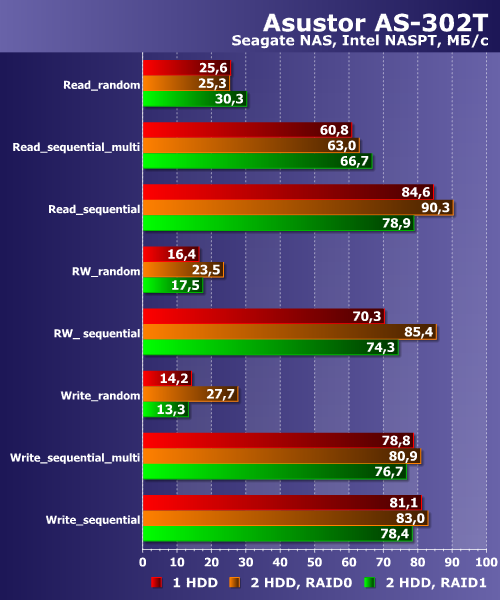

Производительность Asustor AS-302T

Производительность Asustor AS-302T

Устройство показывает вполне характерные для своего класса скорости. Максимальную производительность можно оценить в 80-90 МБ/с. При этом явного лидера из использованных моделей винчестеров определить сложно. Единственное, что сильно бросается в глаза — низкие скорости последовательной записи у WD Red при работе в режиме одного диска.

Еще один тест был проведен с подключением диска WD Red WD10EFRX через адаптер на базе чипа ASMedia к интерфейсу USB 3.0 сетевого накопителя. При этом диск использовал один раздел, который форматировался в файловые системы NTFS, EXT4 и HFS+.

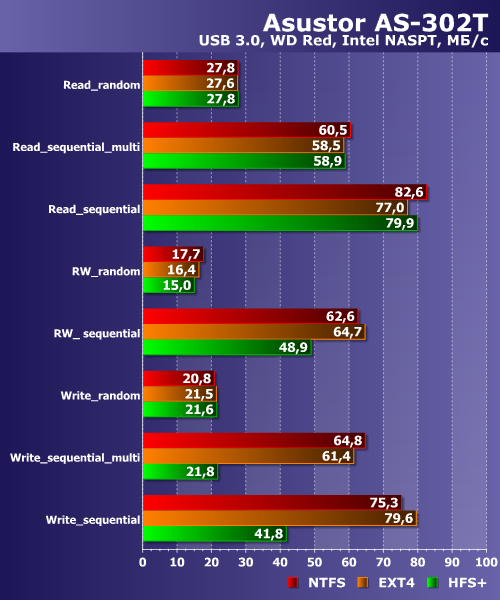

Производительность Asustor AS-302T

В этой конфигурации можно рассчитывать на максимальные скорости чтения около 80 МБ/с со всех файловых систем. Запись осуществляется на 60-80 МБ/с для NTFS и EXT4, а для HFS+ показатели скромнее — 20-40 МБ/с.

При измерении уровня энергопотребления использовались те же винчестеры WD Red, что и в тестах производительности. Была выбрана конфигурация дискового массива RAID0. Проверялись три режима — сон (питание дисков выключено), бездействие (диски включены, активности нет), работа (операции случайного чтения и записи). Результаты представляют собой усредненные за 10 минут показатели.

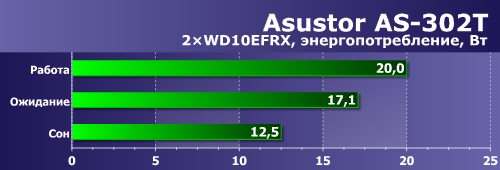

Энергопотребление Asustor AS-302T

Для двухдискового устройства на базе платформы x86 показатели достаточно неплохие. Максимальное энергопотребление не превышает 20 Вт, а в режиме сна эта цифра снижается почти в два раза.

Что касается температурного режима, то из-за отсутствия удобных средств удаленного контроля и наличия автоматической регулировки скорости вращения вентилятора системы охлаждения, детально исследовать этот вопрос не получилось. Но в целом замечаний к этим параметрам нет. Температура процессора во время тестов при не превышала 70 градусов, а винчестеры нагревались не более чем до 32 градусов.

Выводы

Сетевой накопитель Asustor AS-302T представляет собой современное двухдисковое устройство, которое можно отнести к верхнему сегменту домашних моделей и SOHO. Устройство отличается практичным корпусом, который правда мало изменился за последние годы у этого производителя. С точки зрения аппаратных характеристик стоит отметить использование платформы x86 (как и у всей современной линейки решений Asustor), а также наличие портов USB 3.0 и HDMI. Благодаря этому, в тестах производительности сетевого доступа устройство показывает неплохие результаты, почти достигающие возможностей гигабитного сетевого соединения.

Специалисты Asustor за последнее время проделали очень серьезную работу над программным обеспечением своих сетевых накопителей. Сегодня их модели можно смело отнести к плотной группе лидеров данного сегмента рынка с точки зрения реализованных функций и решаемых устройством задач. Кроме традиционных для NAS возможностей, включая организацию дисковых массивов, предоставление доступа по популярным сетевым протоколам, установки прав пользователям и группам, а также резервного копирования, устройство может выполнять множество других ролей после установки дополнительных программных пакетов. Среди них присутствуют как ориентированные на домашнего пользователя сервисы (в частности, медиасерверы и автономная загрузка файлов), так и бизнес-приложения (например, сервер VPN, видеонаблюдение, CMS и базы данных). Отдельно стоит отметить возможности интеграции с популярными облачными системами хранения данных.

Наличие видеовыхода HDMI позволяет производителю говорить о работе в качестве медиаплеера. Однако, на наш взгляд, текущая реализация существенно проигрывает современным сетевым медиаплеерам по удобству. В то же время, вариант использования этого режима для управления сетевым накопителем или работы системы видеонаблюдения вполне может оказаться полезным.

Средняя цена Asustor AS-302T по данным price.ru
$420(4)
Средняя цена Asustor AS-302T по данным Яндекс.Маркет
T-10574015
Предложения Asustor AS-302T по данным Яндекс.Маркет
L-10574015-10


Благодарим компанию WD и агентство 2L
за предоставленные на тестирование жесткие диски


Благодарим компанию «Asustor» за предоставленный
для тестирования сетевой накопитель AS-302T
