Многофункциональная управляющая панель M-Audio ProjectMix I/O

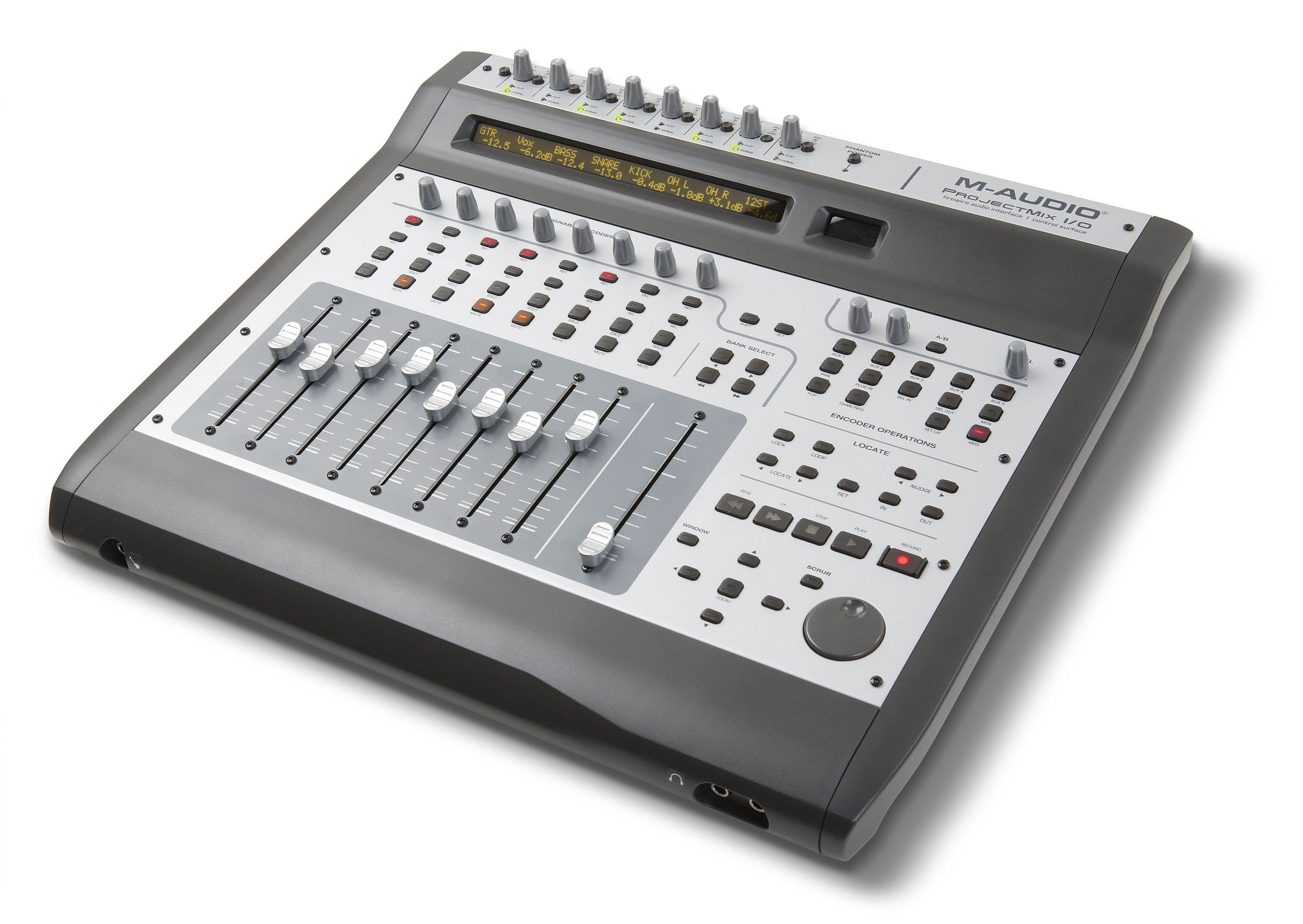

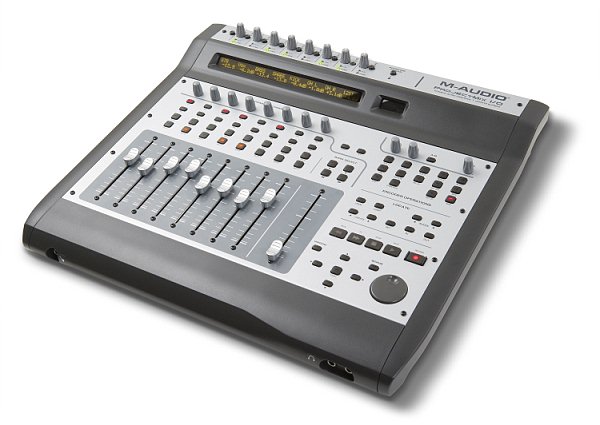

В середине октября 2005 года компания M-Audio анонсировала новое внешнее комбинированное устройство ProjectMix I/O, объединяющее многоканальный FireWire звуковой интерфейс и управляющую панель с моторизированными ползунковыми регуляторами громкости. В существующей линейке продуктов M-Audio, класса Control Surfaces, ProjectMix I/O является наиболее продвинутым решением.

Основные характеристики ProjectMix I/O:

  • 8 аналоговых микрофонных/линейных входов (XLR/TRS);
  • высокоомный hi-z вход (альтернативный режим первого канала);
  • 4 аналоговых балансных выхода (TRS);
  • 2 выхода на наушники (TRS);
  • коаксиальный S/PDIF вход и выход;
  • оптический ADAT вход и выход;
  • MIDI вход и выход;
  • word clock;
  • разъем для подключения педали;
  • 9 сенсорных моторизованных фейдеров;
  • 8 назначаемых вращающихся регуляторов;
  • кнопки rec, select, solo, mute для каждого из восьми каналов;
  • транспортная секция с колесом jog/shuttle;
  • LCD-экран.

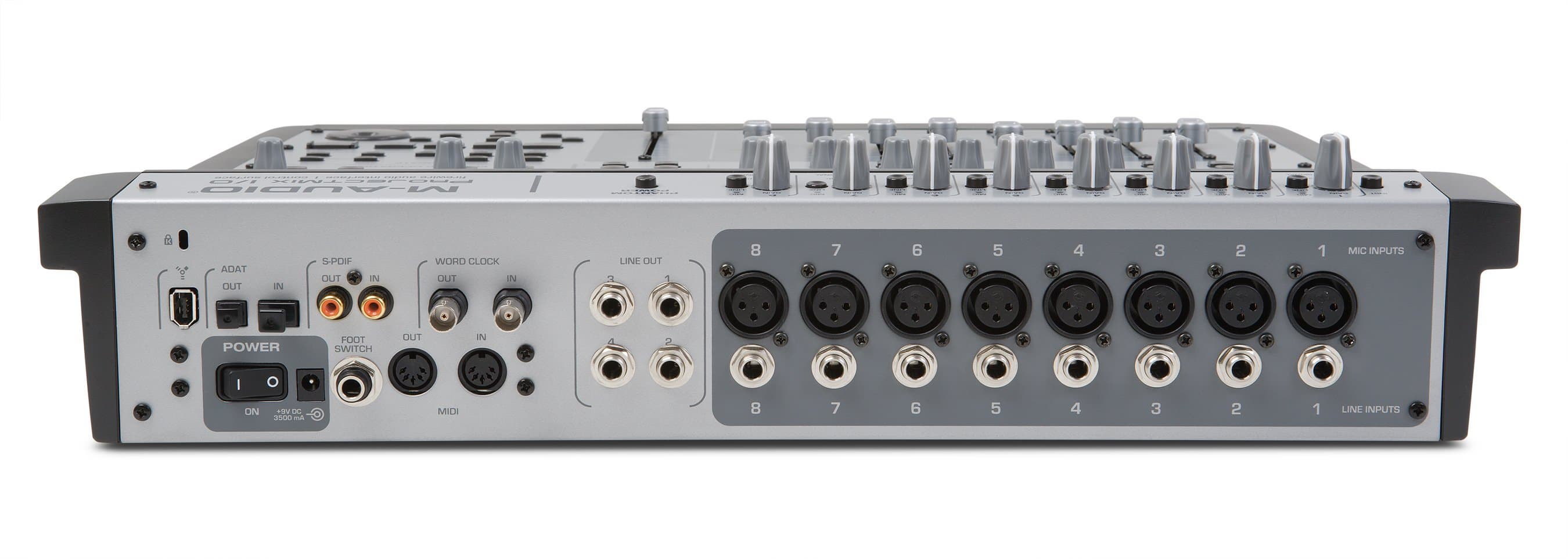

Практически все разъемы находятся на тыльной стороне устройства, исключение составляют расположенные спереди выходы на наушники и высокоомный hi-z вход. Аналоговые входы оборудованы XLR и TRS разъемами. Микрофонные входы оснащены фантомным питанием. Переключение между микрофонным и линейным режимом осуществляется кнопкой отдельно для каждого канала. Также для каждого входного канала предусмотрены: индикация наличия сигнала и его клипинга. К сожалению, у устройства нет индикации общего уровня сигнала.

Регулировка входного сигнала производится регуляторами, фейдеры предусмотрены для работы в совместимых приложениях. Всего насчитывается шесть программ: Pro Tools M-Powered, Live, Logic, Cubase/Nuendo, Digital Performer и SONAR.

Все фейдеры выполнены моторизированными, имеют достаточно высокую чувствительность — 1024 градации уровня (10-бит). Для удобства управления, над фейдерами предусмотрен экран, на котором отображается регулируемый параметр и его уровень. Также имеются программируемые кнопки и вращающиеся регуляторы. Кнопки solo, mute, rec, sel имеют свою индикацию состояния. Ценность повышает наличие отдельной транспортной секции с колесом jog/shuttle для удобной плавной навигации.

Контрольная панель ProjectMix I/O выполнена в аналогичном дизайне с таковой интерфейса M-Audio NRV10. Панель управления имеет также три режима отображения, отличающихся размерами окна. В двух уменьшенных вариантах доступен только мониторинг уровней сигнала по пикметрам. Эти два режима отличаются только формой окна. В первом случае, это горизонтальный, во втором, вертикальный вид отображения.

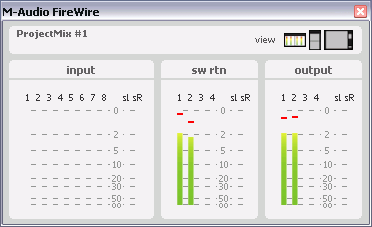

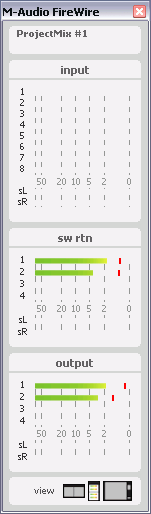

Главный вид панели открывает все имеющиеся настройки устройства. Панель имеет четыре разные вкладки с различными настройками, которые, при необходимости, можно сохранить в свой пресет.

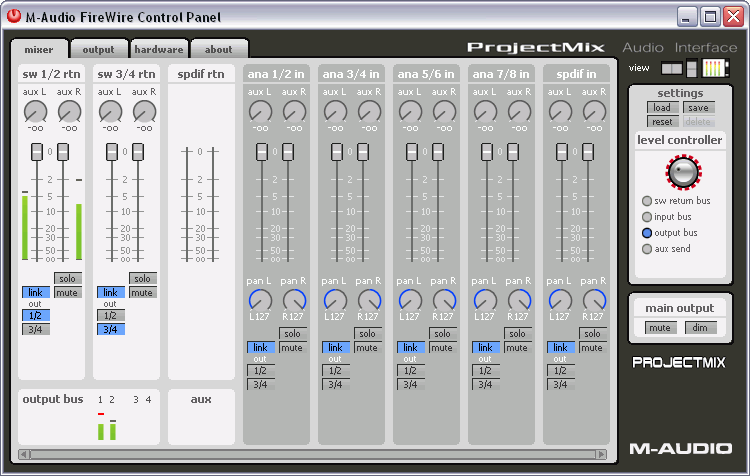

Первая вкладка Mixer разделена на два раздела. С правой стороны, на сером фоне расположены регуляторы входов. Традиционно входные каналы оснащены индикацией уровня сигнала, режимами solo и mute, регулировкой панорамы.

На белом фоне располагаются так называемые Software Returns выходы, отображаемые в софте. В приложении видятся именно они, а не физические выходы устройства. Кнопками, расположенными ниже фейдеров, можно направить сигнал уже на физические выходы устройства. Аналогичный роутинг сигнала реализован и для входов устройства.

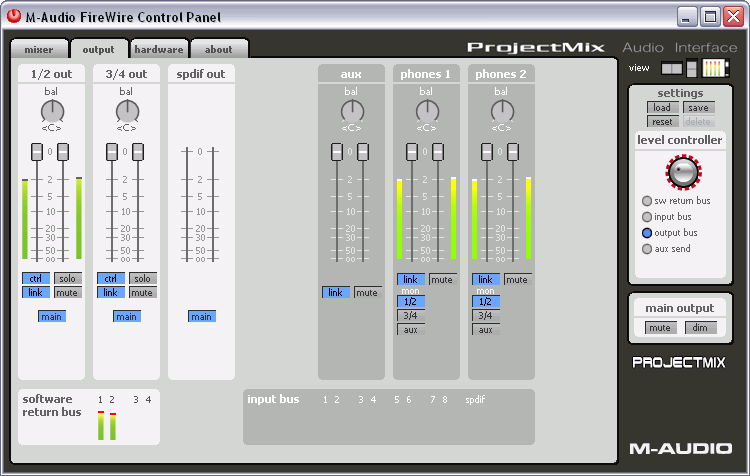

На следующей вкладке доступна регулировка параметров выходов, наушников и шины aux.

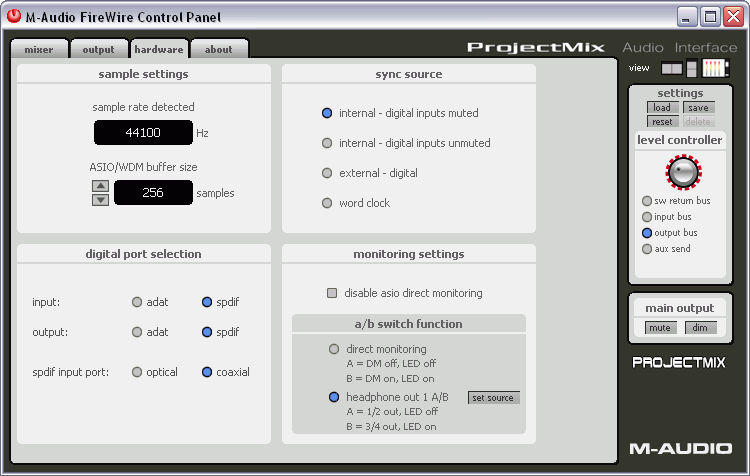

Настройки размера ASIO/WDM буфера расположены на вкладке hardware. Здесь также имеются настройки цифрового интерфейса, синхронизации и direct monitoring.

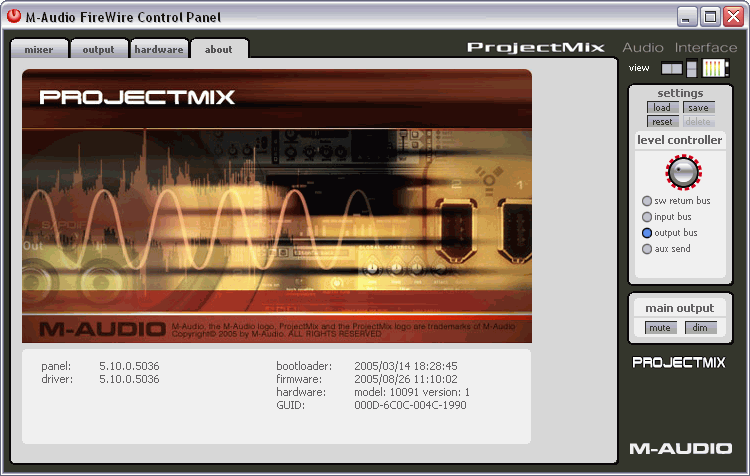

Последняя вкладка about информирует о версии драйверов, прошивке и т.п. Чтобы вас не удивляла «свежесть» установленных драйверов, поясняем, с 2005 года ничего более нового не выходило.

Тестирование в RMAA 6 PRO

Диагностика ASIO (RMAA 6 PRO)

Device: M-Audio FW ASIO

Features:
Input channels: 10
Output channels: 6
Input latency: 364
Output latency: 364
Min buffer size: 64
Max buffer size: 2048
Preferred buffer size: 256
Granularity: -1
ASIOOutputReady - supported

Sample rate:
8000 Hz - not supported
11025 Hz - not supported
16000 Hz - not supported
22050 Hz - not supported
32000 Hz - not supported
44100 Hz - supported
48000 Hz - supported
88200 Hz - supported
96000 Hz - supported
176400 Hz - not supported
192000 Hz - not supported

Input channels:
channel: 0 (ProjectMix Analog In 1) - Int32LSB
channel: 1 (ProjectMix Analog In 2) - Int32LSB
channel: 2 (ProjectMix Analog In 3) - Int32LSB
channel: 3 (ProjectMix Analog In 4) - Int32LSB
channel: 4 (ProjectMix Analog In 5) - Int32LSB
channel: 5 (ProjectMix Analog In 6) - Int32LSB
channel: 6 (ProjectMix Analog In 7) - Int32LSB
channel: 7 (ProjectMix Analog In 8) - Int32LSB
channel: 8 (ProjectMix SPDIF In L) - Int32LSB
channel: 9 (ProjectMix SPDIF In R) - Int32LSB

Output channels:
channel: 0 (ProjectMix Analog Out 1/2 L) - Int32LSB
channel: 1 (ProjectMix Analog Out 1/2 R) - Int32LSB
channel: 2 (ProjectMix Analog Out 3/4 L) - Int32LSB
channel: 3 (ProjectMix Analog Out 3/4 R) - Int32LSB
channel: 4 (ProjectMix SPDIF Out L) - Int32LSB
channel: 5 (ProjectMix SPDIF Out R) - Int32LSB

Тестируемое устройство M-Audio ProjectMix I/O
Режим работы 24-bit, 44 kHz
Звуковой интерфейс ASIO
Маршрут сигнала loop back
Версия RMAA 6.0.6 PRO
Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Режим МОНО НЕТ
Частота сигнала калибрации, Гц 1000
Полярность правильная/правильная


Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ
+0.05, -0.05
Отлично
Уровень шума, дБ (А)
-104.6
Отлично
Динамические диапазон, дБ (А)
104.4
Отлично
Гармонические искажения, %
0.0009
Отлично
Гармонические искажения + шум, дБ(A)
-95.2
Отлично
Интермодуляционные искажения + шум, %
0.0022
Отлично
Взаимопроникновение каналов, дБ
-103.7
Отлично
Интермодуляции на 10 кГц, %
0.0022
Отлично
Общая оценка

Отлично

Подробный отчет

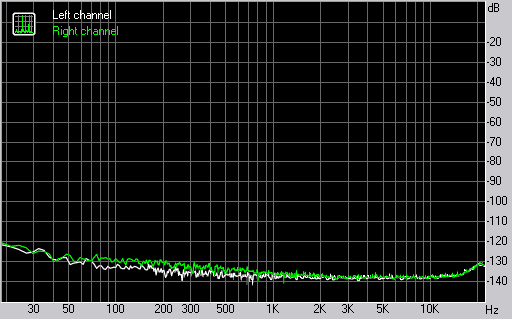

На спеткрограмме шума не выявлено никаких наводок

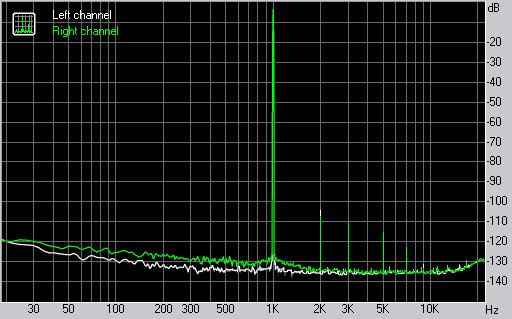

Спектрограмма THD демонстрирует малое количество искажений

Результаты измерений в RMAA демонстрируют хорошее качество тракта. В режиме loop back определенные ограничения вносят параметры входа. На измерениях аналогового выхода с помощью карты Lynx Two заявленные производителем характеристики подтверждаются.

Тестирование в Cubase SX

Безусловно, наибольший интерес вызывает реализация возможностей устройства ProjectMix I/O работы в приложениях. Мы тестировали работоспособность устройства в секвенсоре Cubase SX3 и Pro Tools M-Powered 7.

Для работы в различных приложениях, необходимо выбрать соответствующий пресет при загрузке. Удерживая определенную кнопку при включении ProjectMix I/O, на LCD дисплее загорится надпись, оповещающая об инициализации необходимого режима.

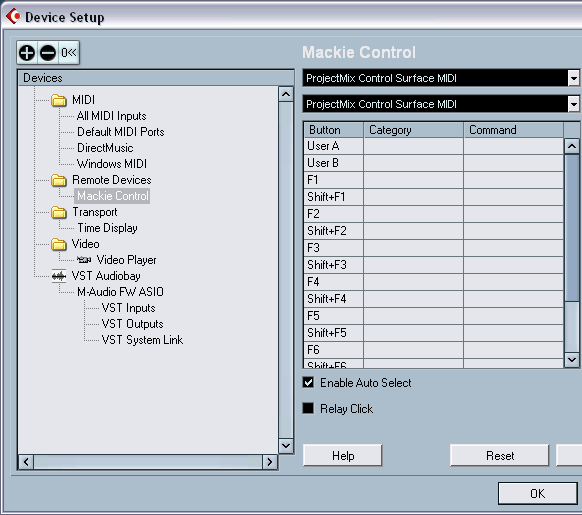

Для работы в Cubase SX ProjectMix I/O использует протокол Mackie Control. Таким образом, для полноценной работы в настройках секвенсора Cubase SX необходимо добавить устройство Mackie Control и выбрать на MIDI вход, MIDI выход ProjectMix Control Surface. По окончании описанных действий устройство ProjectMix готово к работе.

Моторизованные фейдеры — это отлично! Осуществлять управление при помощи фейдера намного удобнее, чем мышкой в секвенсоре. С помощью фейдера возможна регулировка уровня, с точностью до десятых.

Если микшер сконфигурирован с количеством каналов более восьми, при перемещении между ними фейдеры автоматически смещаются на соответствующий уровень. Возможно поканальное перемещение по микшеру или сразу через восемь каналов. При регулировке уровня мышкой — фейдеры действуют за выставленным уровнем. Между тем, отсутствует возможность мгновенного возврата уровня на ноль, как, например, комбинация Сtrl+ЛКМ.

Только странно, что для секвенсоров Cubase/Nuendo отсутствует индикация регулируемого уровня. На экране отображается только значение панорамы.

Порадовали назначение отдельных кнопок масштабирования основного окна с треками в секвенсоре. Доступен режим зума в вертикальной и горизонтальной плоскостях.

Работа транспортной панели и колеса jog/shuttle также вызвала только приятные ощущения. Колесо передвигает курсор в двух режимах, быстрый и очень медленный. При этом в настройках имеется режим калибровки параметров колеса.

Тестирование в Pro Tools M-Powered 7

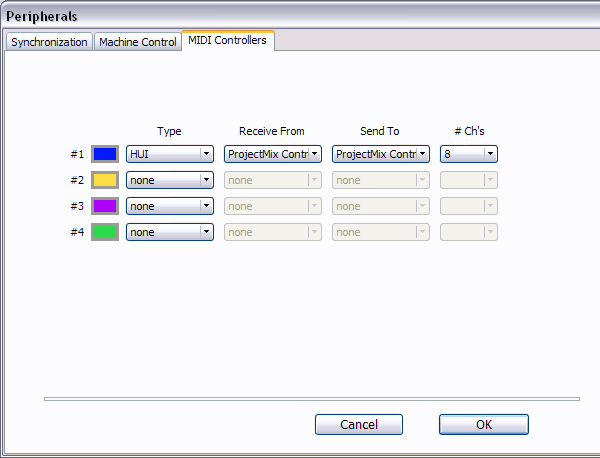

В Pro Tools M-Powered устройство ProjectMix I/O использует протокол HUI. Для полноценной работы в настройках MIDI Controllers необходимо указать протокол HUI и выбрать в качестве устройства ProjectMix Control Surface.

В режиме Pro Tools задействованы все имеющиеся контроллеры устройства. Описывать все функциональные возможности не имеет смысла. Но кое-что стоит отметить.

В отличие от Cubase SX на LCD экране отображается значение регулируемого фейдером параметра. Хотя и при условии удерживания кнопки alt. Регулировка осуществляется с точностью до десятых в диапазоне от -10 до +10 дБ. Ниже -10 дБ регулировка производится с шагом в один децибел.

Так же, как и в предыдущем случае, осуществлять управление при помощи фейдеров и контроллеров очень удобно.

Для работы ProjectMix I/O в остальных приложениях, не поддерживающих специальных пресетов устройства, используется стандартный MIDI протокол. Для облегчения поставленной задачи предусмотрена программа M-Audio ProjectMix Control.

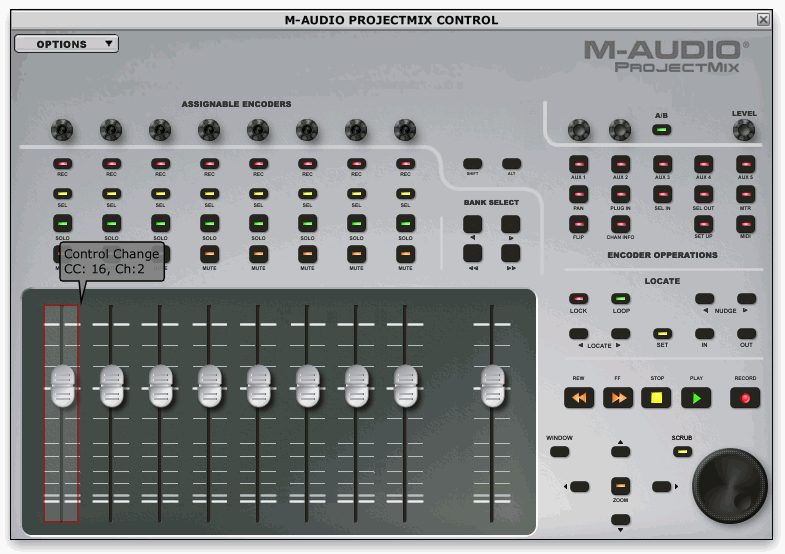

Программа представляет собой редактор настроек имеющихся контроллеров ProjectMix I/O. M-Audio ProjectMix Control позволяет на любой контроллер назначить номер MIDI канала (от 1 до 16) и его значение (от 0 до 127). После необходимых назначений программа отправляет новую схему конфигурации контроллеров на устройство. К сожалению, нет возможности сохранять конфигурацию в пресеты. C помощью этой программы осуществляется также обновление прошивки устройства ProjectMix I/O.

Заключение

В целом устройство оставляет после себя исключительно положительное впечатление. Как с любым новым устройством, в использовании потребует некоторое время на адаптацию. Но, освоившись, в работе с софтом ProjectMix I/O является весьма удобным помощником.

Из недостатков можно выделить громоздкие габариты, с которыми придется считаться при обустройстве рабочего места. Кроме этого отсутствует возможность управления контроллерами контрольной панелью интерфейса. Отслеживается только регулировка выходов на наушники. Таким образом, устройство ProjectMix I/O представляет собой объединенный в один корпус интерфейс и отдельно панель контроллеров. Мы не говорим, что это плохо. Непонятно, что мешало сделать отдельный режим для управления контроллерами входов.

Заметим, что в комплект не входит Pro Tools M-Powered. С одной стороны, этот факт можно рассматривать как недостаток, так как стоимость продукта немалая. С другой, при сравнении стоимости с аналогичными продуктами, ProjectMix I/O остается вне конкуренции. Digidesign Digi 003 имеет вдвое большую цену, а Mackie Control Universal не имеет встроенного интерфейса.



Cредняя цена по Москве M-Audio ProjectMix I/O составляет $1142(1)




M-Audio ProjectMix I/O предоставлена
на тестирование дистрибуторским центром PROAUDIO.RU
