Сетевые фильтры-удлинители классического дизайна

1383
1383

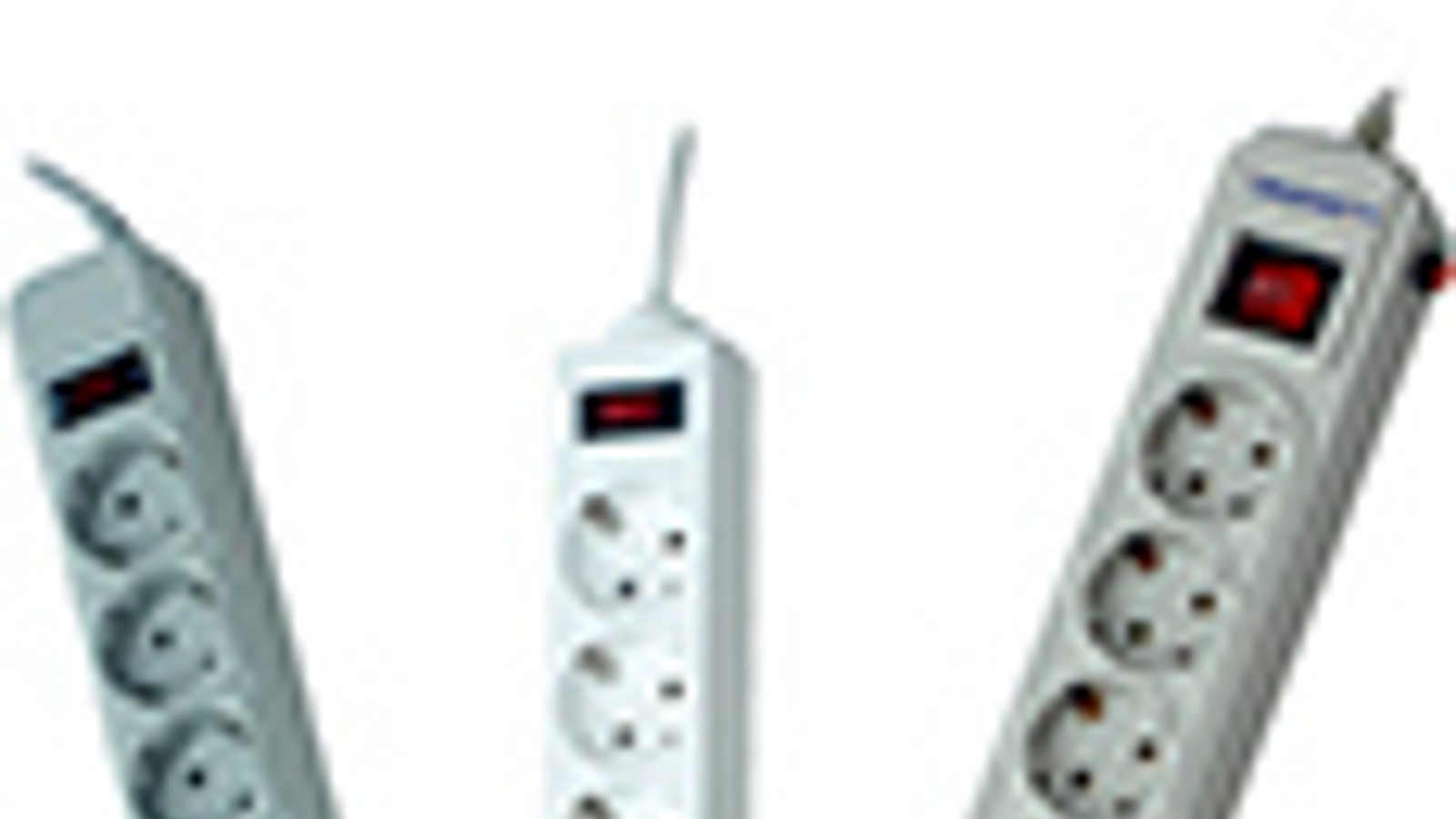

Defender ES, ExeGate SP-600, Ippon BK-212

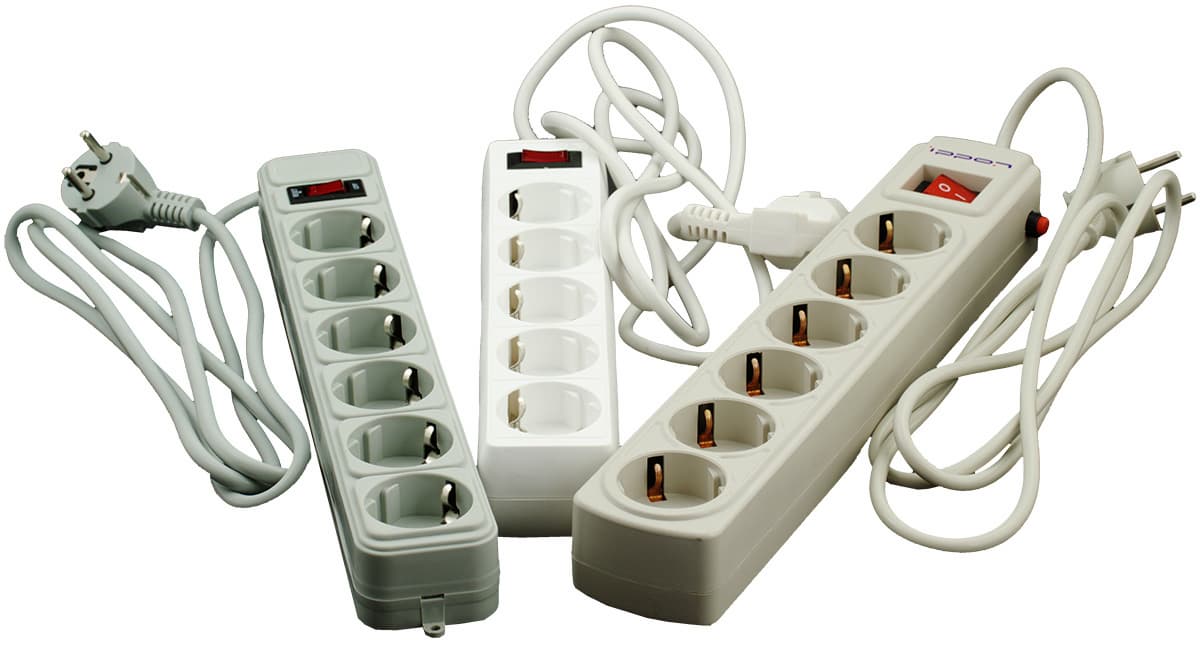

Участников сегодняшнего обзора объединяет форм-фактор и цена: это стандартные и привычные глазу 5- и 6-розеточные удлинители с сетевым выключателем и шнуром длиной 1,8 метра. Мы попробуем найти различия в этих продуктах бюджетного ценового сегмента и ответить на сакраментальный вопрос — все ли фильтры-удлинители одинаково полезны?

Описание

1169
1169

Для представленных фильтров-удлинителей производитель заявляет следующие характеристики:

ПараметрМодельExeGate SP-600Defender ESIppon BK-212
Максимальная мощность, Вт
2200
Число розеток EURO/SHUKO
656
Входная вилка
EURO (для подключения к электросети)
Ослабление импульсных помех
Есть
Максимальный ток импульсной помехи
4500 А в течении 20 мс
Ослабление высокочастотных помех
Нет
Поглощаемая защитой энергия
125 Дж в течении 1000 мс
Порог срабатывания защиты от перегрузки
10 А
Тип защиты от перегрузки
многоразовый автоматический термопредохранитель
Индикация выходного напряжения
Есть
Измеритель выходного напряжения
Нет
Индикация заземления
Нет
Индикация исправности защиты
Нет
Общий выключатель сети
Есть
Число размыкаемых проводов
12
Индивидуальные выключатели розеток
Нет
Защита розеток от детей
Нет
Возможность монтажа на стену
ЕстьНетЕсть
Длина сетевого шнура, метров
1,8; 3; 51,8
Цвет корпуса
БежевыйБелыйКремовый
Материал корпуса
Негорючий пластик
Размеры устройства (Д×Ш×В), мм
340×52×43278×53×40340×65×43
Размеры упаковки (Д×Ш×В), мм
380×80×45310×100×49370×100×55
Масса в упаковке/без упаковки, г
Н/Д421/356Н/Д
Гарантийный срок
6 месяцев1 год2 года
$4(на 11.01.16)$4(44)$6(56)

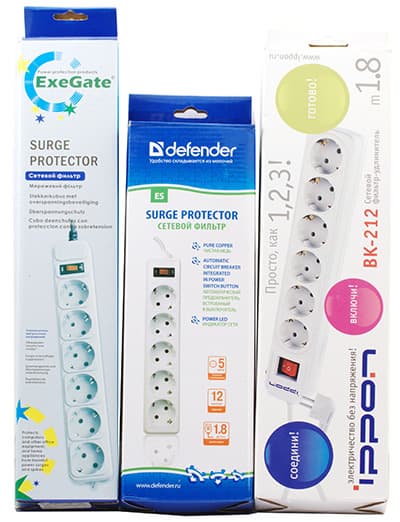

Сетевые фильтры упакованы в прямоугольные картонные коробки. Коробки имеют выступ и евроотверстие для размещения на крюках в супермаркетах. Полиграфия высокого качества, информация на коробках представлена в том числе и на русском языке.

В коробку с фильтром ExeGate вложено руководство по эксплуатации на русском языке, а в коробку с фильтром Defender — гарантийный талон. Гарантийный срок на ExeGate SP-600 установлен 6 месяцев, на Defender ES — 12 месяцев, а на Ippon BK-212 — 2 года.

Обратная сторона упаковки сетевых фильтров также несет полезную для покупателя информацию. В целом для ретейлера и потребителя качество упаковки изделий одинаково, ну разве что Defender ES помещен еще и в целлофановый пакет.

Внутреннее устройство

ExeGate SP-600

Сетевой фильтр-удлинитель ExeGate SP-600 выполнен из матового пластика бежевого цвета. Фильтр имеет 6 евророзеток, дизайн стандартный для удлинителей. Выключатель совмещен с термозащитой, во включенном состоянии подсвечивается красным светом. Корпус имеет «ушки» с отверстиями, позволяющими закрепить изделие на стене. При подключении PlugIN-адаптера тот занимает две розетки.

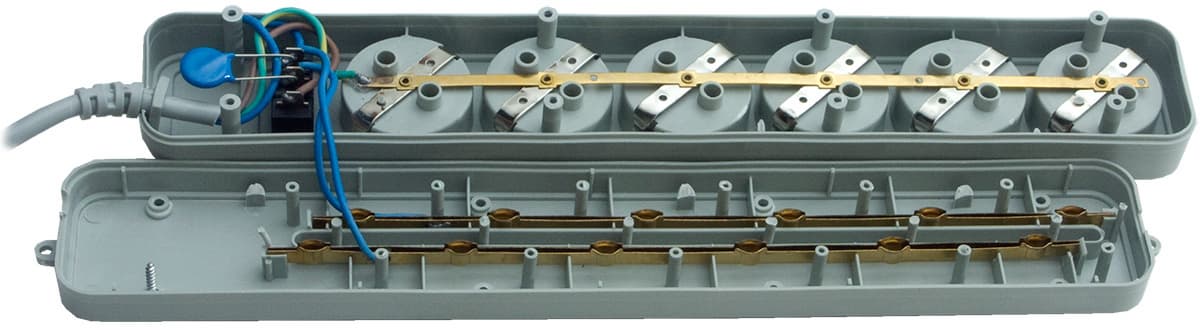

Сетевой фильтр-удлинитель ExeGate SP-600 снабжен EURO-вилкой, рассчитанной на номинальный ток 16 А. Сетевой кабель сечением 3×0,75 мм², диаметром 6,6 мм, снабжен защитой от перетирания. Выключатель совмещен с термопредохранителем на 10 А и разрывает один токоведущий провод. Защита от высоковольтных импульсов реализована варистором 14D471K. Он способен поглотить 250 Дж энергии в течение 1000 мс и выдержать ток 4500 А в течение 20 мс. Ламели розеток выполнены в виде двух полос из желтого металла, толщиной 0,5 и шириной 5,5 мм. Металл достаточно мягкий, PlugIN-адаптер массой около 200 граммов при переворачивании фильтра адаптером вниз выпадает при малейшем сотрясении. Пластик корпуса средней мягкости, две половинки корпуса соединены 8 саморезами. На корпус нанесена маркировка производителя OEM, PF-C22.

Соединение проводов внутри фильтра осуществляется при помощи пайки. Качество пайки низкое, пайка «холодная» и припой отваливается от полос ламелей. Рассчитывать на долгий срок службы изделия нельзя, недаром гарантийный срок на изделие установлен производителем минимальный.

Defender ES

Сетевой фильтр-удлинитель Defender ES выполнен из матового пластика белого цвета. Фильтр имеет 5 евророзеток, дизайн стандартный для удлинителей. Выключатель совмещен с термозащитой, во включенном состоянии подсвечивается красным светом. Монтаж изделия на стену не предусмотрен. При подключении PlugIN-адаптера тот занимает две розетки.

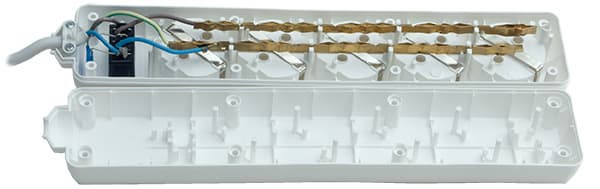

Сетевой фильтр-удлинитель Defender ES снабжен EURO-вилкой, рассчитанной на номинальный ток 10 А. Сетевой кабель сечением 3×0,75 мм², диаметром 6 мм надежно зафиксирован в корпусе, но не снабжен защитой от перетирания. Выключатель совмещен с термопредохранителем на 10 А и разрывает один токоведущий провод. Защита от высоковольтных импульсов реализована варистором 14D471K. Он способен поглотить 250 Дж энергии в течение 1000 мс и выдержать ток 4500 А в течение 20 мс. Ламели розеток выполнены в виде двух полос из желтого металла, толщиной 0,5 и шириной 6 мм. В отличие от ExeGate, полоски ламелей соединены при помощи точечной сварки и должны лучше пружинить. Тем не менее, металл достаточно мягкий, и PlugIN-адаптер массой около 200 граммов при переворачивании фильтра адаптером вниз держится ничуть не лучше и выпадает при малейшем сотрясении. Пластик корпуса очень мягкий, две половинки корпуса соединены 8 саморезами. Соединение проводов внутри фильтра осуществляется при помощи точечной сварки и пайки. Качество пайки удовлетворительное.

Ippon BK-212

Сетевой фильтр-удлинитель Ippon BK-212 выполнен из матового пластика кремового цвета. Фильтр имеет 6 евророзеток, дизайн стандартный для удлинителей. Большой сетевой выключатель утоплен в корпус для защиты от случайного нажатия, во включенном состоянии он подсвечивается красным светом. Защитный термопредохранитель размещен сбоку. Для монтажа на стену предусмотрены прорези в корпусе. При подключении PlugIN-адаптера тот занимает две розетки.

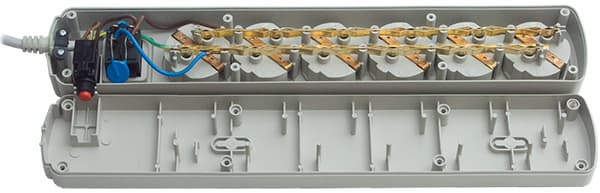

Сетевой фильтр-удлинитель Ippon BK-212 снабжен EURO-вилкой, рассчитанной на номинальный ток 10 А. Сетевой кабель сечением 3×0,75 мм², диаметром 6 мм, снабжен защитой от перетирания и надежно зафиксирован в корпусе. Выключатель расчитан на номинальный ток 10 А и размыкает оба токоведущих провода. Термопредохранитель рассчитан на номинальный ток 10 А. Защита от высоковольтных импульсов реализована варистором 14D471K. Он способен поглотить 250 Дж энергии в течение 1000 мс и выдержать ток 4500 А в течение 20 мс. Ламели розеток выполнены в виде двух полос из желтого металла, толщиной 0,5 и шириной 6 мм. В отличие от ExeGate, полоски ламелей соединены при помощи точечной сварки и должны лучше пружинить. PlugIN-адаптер массой около 200 граммов при переворачивании фильтра адаптером вниз держался несколько лучше и выпал лишь после нескольких сотрясений. Пластик корпуса очень мягкий, две половинки корпуса соединены 8 саморезами. Соединение проводов внутри фильтра осуществляется при помощи точечной сварки и пайки. Качество пайки хорошее.

Сводная таблица различий в конструкции

ПараметрМодельExeGate SP-600Defender ESIppon BK-212
Сечение сетевого кабеля
3×0,75 мм²
Диаметр сетевого кабеля
6,6 мм6 мм
Входная вилка
16 А10 А
Защита от перенапряжения
варистор 14D471K, 4500 А, 250 Дж
Защита от перегрузки
многоразовый термопредохранитель на 10 А
Выключатель
совмещен с защитой
размыкает 1 провод
размыкает
2 провода
Ламели розеток
2×0,5×5,5 мм2×0,5×6 мм

Как видите, данные сетевые фильтры-удлинители имеют гораздо больше общего, чем различий. При сходной конструкции ожидать существенных различий при тестировании не приходится.

Тестирование

Для тестирования фильтров-удлинителей мы использовали нагрузку 2500 Вт на время 5 минут. Замерялось падение напряжения на сетевом фильтре отдельно по токоведущим проводам, вычислялась разница в потерях напряжения. Оценивалась температура вилки фильтра-удлинителя, вилки нагрузки и сетевого шнура. Для оценки работы термопредохранителей подключалась дополнительная нагрузка 1000 Вт и оценивалось время срабатывания защиты.

ПараметрМодельExeGate SP-600Defender ESIppon BK-212
Потеря напряжения на нагрузке 2,5 кВт
1,8 В1,4 В2 В
Потеря напряжения на нагрузке 3,5 кВт
2,3 В1,8 В2,5 В
Разница в потерях напряжения
между фазовым и нулевым проводом
13%13%35%
Время работы до срабатывания защиты на мощности 2,5 кВт
не срабатывает50 секунд40 секунд
Время работы до срабатывания защиты на мощности 3,5 кВт
55 секунд18 секунд13 секунд

По результатам тестирования, самым стойким оказался ExeGate SP-600, выдерживающий постоянную работу на мощности 2,5 кВт и перегрузку до 3,5 кВт в течение минуты. Минимальными потерями может похвастаться Defender ES, а вот у Ippon дела обстоят не столь хорошо. Три размыкающих контакта вместо одного закономерно приводят к бо́льшим потерям. Температура вилок и сетевого кабеля была в допустимых пределах, около 45 градусов Цельсия. В целом, все фильтры прошли тестирование без нареканий.

Вывод

-
195

Сетевые фильтры-удлинители классического дизайна являются типичными представителями изделий китайской промышленности: за небольшую цену потребитель получает продукт с удовлетворительными характеристиками. Все рассмотренные фильтры-удлинители могут быть рекомендованы к приобретению. Однако покупатель должен понимать, что за эту цену никаких навороченных защит фильтр-удлинитель не содержит, и от помех, возникающих при работе холодильника или лифта, он ваш Hi-Fi-усилитель не защитит.

ExeGate SP-600

Достоинства
Выдерживает 2,5 кВт постоянно и 3,5 кВт в течение минуты
Ушки позволяют легко прикрутить фильтр-удлинитель к стене
Существуют версии с длиной сетевого шнура 3 и 5 метров
Недостатки
Низкое качество пайки
Гарантийный срок всего 6 месяцев
Провод не закреплен и может перекрутиться внутри

Defender ES

Достоинства
Самые низкие потери напряжения
Корпус из легкого мягкого пластика легко выдержит падения
Недостатки
Всего 5 розеток
Нет возможностей для крепления на стену
Нет защиты от перетирания провода

Ippon BK-212

Достоинства
Кнопка выключения размыкает оба провода и защищена от случайного нажатия
Возможность монтажа на стену
Гарантийный срок 2 года
Недостатки
На 30% дороже остальных
Бо́льшие потери напряжения, обусловленные выключателем

Сетевой фильтр ExeGate предоставлен компанией Karin
