Источник бесперебойного питания Ippon Back Power Pro LCD 800: линейно-интерактивная модель с тремя розетками C13 и ЖК-индикатором

1383

линейно-интерактивная модель с тремя розетками C13 и ЖК-индикатором


внешний вид

С источниками бесперебойного питания, предлагаемыми брендом Ippon, мы не встречались уже давно — почти десять лет. Если обратиться к страницам официального сайта, то может показаться, что за это время значительных изменений не произошло: например, ИБП одной из топовых серий Smart Winner как предлагались ранее, так предлагаются и сейчас. Однако даже чисто внешне это другая модель, хотя нельзя сказать, что она появилась вчера.

Мы рассматривали и более бюджетную модель Back Power Pro 800. Серия линейно-интерактивных ИБП Back Power Pro со ступенчатой аппроксимацией синуса на выходе сохранилась, в ней есть и такая же по названию модель, также в более поздней модификации. Но мы рассмотрим представителя похожей линейки, оснащенной жидкокристаллическим индикатором, так что к названию добавлены буквы LCD.

Собственно, таких линеек две: Back Power Pro LCD и Back Power Pro LCD Euro. Как легко догадаться, отличаются они выходными разъемами: у первой три C13 (IEC 60320), у второй две Schuko. Но отличия этим не ограничиваются, в первой линейке пять моделей с мощностью от 400 до 800 В·А, а во второй всего две, на 600 и 800 В·А. ЖК-индикаторы и внешнее оформление у этих двух линеек разные, но параметры очень близки, поэтому главным отличием вполне можно считать количество и тип выходных розеток.

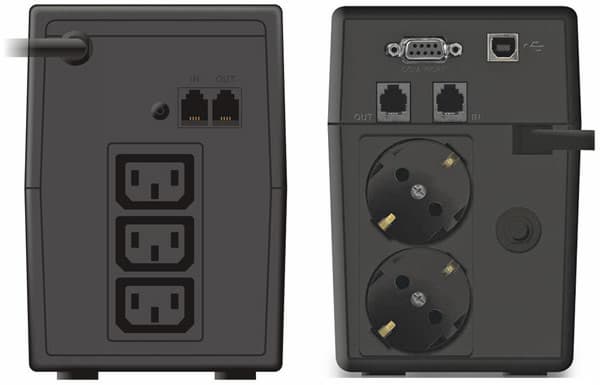

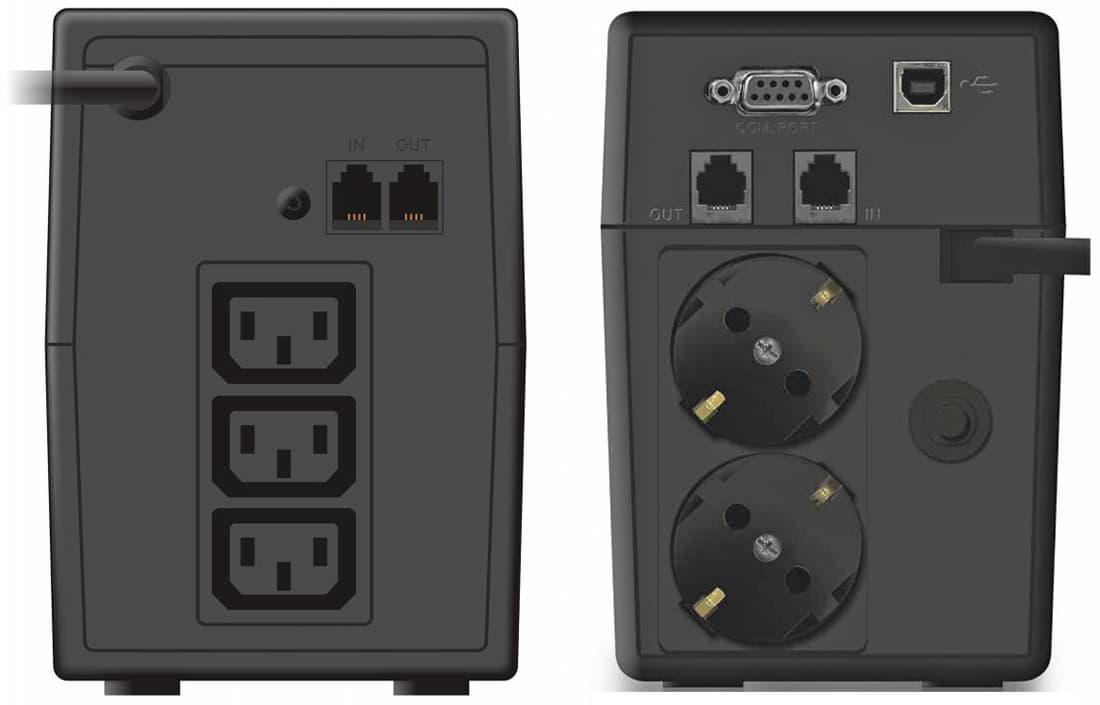

Ippon Back Power Pro LCD и Back Power Pro LCD Euro

К сожалению, в розничных прайс-листах и на сайтах торговых организаций не всегда добавляют слово «Euro» к названию модели, поэтому при заказе ИБП на 600 и 800 В·А будьте внимательны.

Нам досталась старшая модель Ippon Back Power Pro LCD 800.

Краткое описание

Вот что сказано на официальном сайте бренда: источники бесперебойного питания Back Power Pro LCD предназначаются для работы с персональными компьютерами и иной вычислительной техникой, а также с телекоммуникационным оборудованием (роутерами, маршрутизаторами, модемами). Имеется защита от высоковольтных выбросов, электромагнитных и радиочастотных помех.

Инвертор выдает ступенчатую аппроксимацию синусоиды, а автоматический регулятор напряжения AVR позволит не переходить на питание от батареи при существенном повышении или понижении входного напряжения. При питании от сети и батареи предусмотрена защита от перегрузки и короткого замыкания.

На большой экран с подсветкой выводится вся необходимая информация о работе ИБП, а разного рода нештатные ситуации сопровождаются звуковыми сигналами.

Функция Green Power в случае малой нагрузки автоматически отключает ИБП в режиме работы от батареи, предохраняя ее от глубокой разрядки.

Теперь несколько слов от себя.

Что не заявлено прямо, на официальном сайте или в руководстве:

  • функция холодного старта (т. е. возможность включения питания для нагрузки при отсутствии входного напряжения; холодный старт упомянут на упаковке, однако рядом написано и про евро-розетки, и про порт RS-232, которых в данной линейке нет),
  • поддержка стандарта Smart Battery,
  • совместимость с нагрузками, источники питания которых имеют активную коррекцию фактора мощности (Active PFC).

Эти моменты мы постараемся осветить, хотя бы кратко, во время тестирования.

Количество выходных разъемов может показаться недостаточным, но учитывайте выходную мощность источников: даже у старшей модели она не превышает 800 В·А / 480 Вт.

Конечно, может возникнуть необходимость подключить оборудование с малым потреблением, но в количестве более трех штук, и тогда потребуется покупать или делать какой-то «размножитель». Для серии Euro, у которой и вовсе две розетки, но не С13, а Schuko, подобрать подходящий будет несложно.

То же касается и случаев подключения телекоммуникационного оборудования, которое зачастую оснащается выносными блоками питания с обычными двухконтактными вилками: к ИБП линейки Back Power Pro LCD такие устройства напрямую и не подключишь, а к Back Power Pro LCD Euro подключить можно, но не факт, что при этом не будет перекрыт доступ ко второму гнезду.

И надо помнить, что все выходные розетки в обеих линейках не рассчитаны на подключение нагрузок с большими пусковыми токами (например, лазерных принтеров).

Характеристики, комплектация

В таблице представлены характеристики рассматриваемой модели (некоторые мы внесли по результатам наших исследований):

Технические характеристики ИБП Ippon Back Power Pro LCD 800
Диапазон входного напряжения, частота162–262 В, 50 или 60 Гц (автоопределение)
Выходное напряжение, частота220 В ±10%, 50 или 60 Гц ±1 Гц
Автоматический регулятор напряжения (AVR)есть, по одной ступени на повышение и понижение
Выходная мощность800 В·А (480 Вт)
Форма выходного сигнала при работе от батарейСтупенчатая аппроксимация синусоиды
Время работы от батареи (типовое)при нагрузке 100 Вт: 22 мин.*
при полной нагрузке: 1 мин.
Время переключенияТиповое 2–6 мс, максимальное 10 мс
Функция запуска оборудования без подключения к электросетиесть
Тип, напряжение и емкость батареи1 × 12 В, 9 А·ч
Максимальный ток зарядан/д
Типовое время заряда2–4 ч до 90%
ИндикацияLCD с синей подсветкой
Звуковая сигнализацияесть, отключаемая
Фильтрация импульсных помехесть
Перегрузочная способностьЗащита: через 5 мин. при 110% от PНОМ
немедленно при 120% от PНОМ
Выходные разъемы3 розетки C13 (IEC 60320)
ИнтерфейсUSB
Защита линий передачи данныхRJ11 (вход и выход)
Размеры (Ш×Д×В)100×290×143 мм
Вес нетто/брутто5,2 / 9,3 кг
Шум< 40 дБ
Условия работывлажность 0–90% (без конденсации)
температура от 0 до +40 °C
Стандартная гарантия2 года
Описание на сайте производителяIppon Back Power Pro LCD 800
Средняя цена**
T-9337667
Розничные предложения**
L-9337667-6
* Обозначено на упаковке, на сайте значения нет.
** Могут предлагаться модификации Back Power Pro LCD 800 и Back Power Pro LCD 800 Euro.

К сожалению, и на сайте, и на упаковке, и в инструкции есть опечатка — вместо «Время переключения» значится «Типичное время автономной работы от батарей при нагрузке 100 Вт», и поначалу возникает недоумение: что же это за время автономной работы, которое исчисляется миллисекундами?

Для линейки Euro формулировка корректная — «Время перехода на батареи», однако она оставляет за кадром работу AVR, а ведь мы знаем, что переключение обмоток трансформатора не бывает моментальным.

Оценка времени автономной работы в спецификации тоже есть, но очень уж расплывчатая: в качестве нагрузки предлагаются два варианта — «ПК (1 шт.) и 15″ монитор (1 шт.)» и «ПК (1 шт.) и 17″ монитор (1 шт.)». Не будем задаваться вопросом о том, где сегодня найти такие мониторы — и LCD, и особенно CRT, но даже «ПК (1 шт.)» в плане потребляемой мощности понятие более чем неопределенное: это может быть и миникомпьютер с потреблением на уровне среднего ноутбука (<65 Вт от комплектного БП), и игровой компьютер, мощность блока питания которого уже на порядок больше (и это для модели не самого топового уровня). Да к тому же потребление будет сильно зависеть от режима работы.

Подобные «параметры» в свою таблицу вносить мы не стали. Хорошо еще, что указано время работы при максимальной нагрузке, а на упаковке нашлось и значение для нагрузки 100 Вт, которые и приведены в нашей таблице.

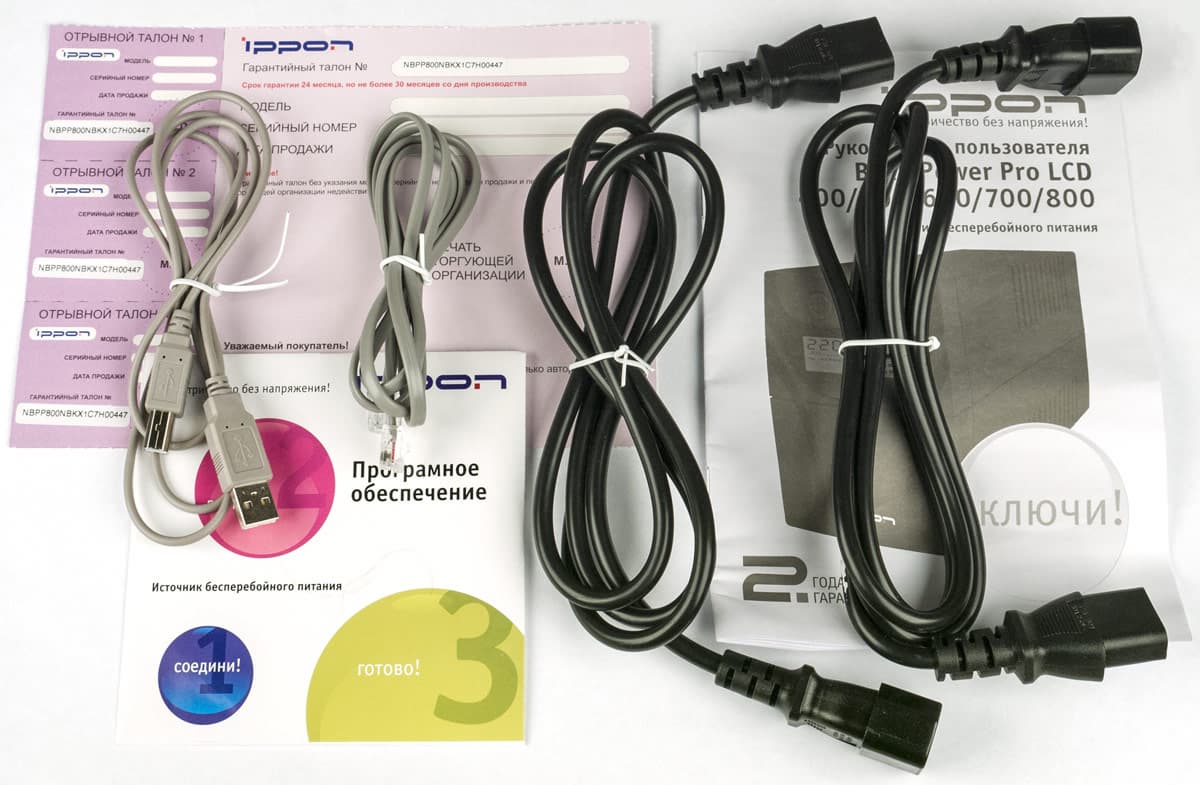

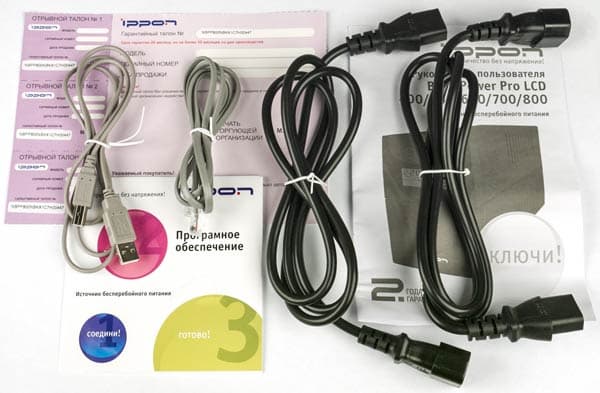

В комплекте с ИБП мы обнаружили:

  • USB-кабель,
  • телефонный кабель,
  • два кабеля с разъемами С13 и С14 (IEC 60320) для подключения нагрузок,
  • руководство пользователя и гарантийный талон,
  • компакт-диск с ПО.
комплектация

В описании на сайте ippon.ru перечислены только кабель питания, руководство и талон, поэтому всё остальное можно считать приятным бонусом.

Поставляется комплект в небольшой и хорошо оформленной коробке, на которой имеется таблица параметров. Все тексты — и на упаковке, и в руководстве — на русском языке.

упаковка

Внешний вид и органы управления

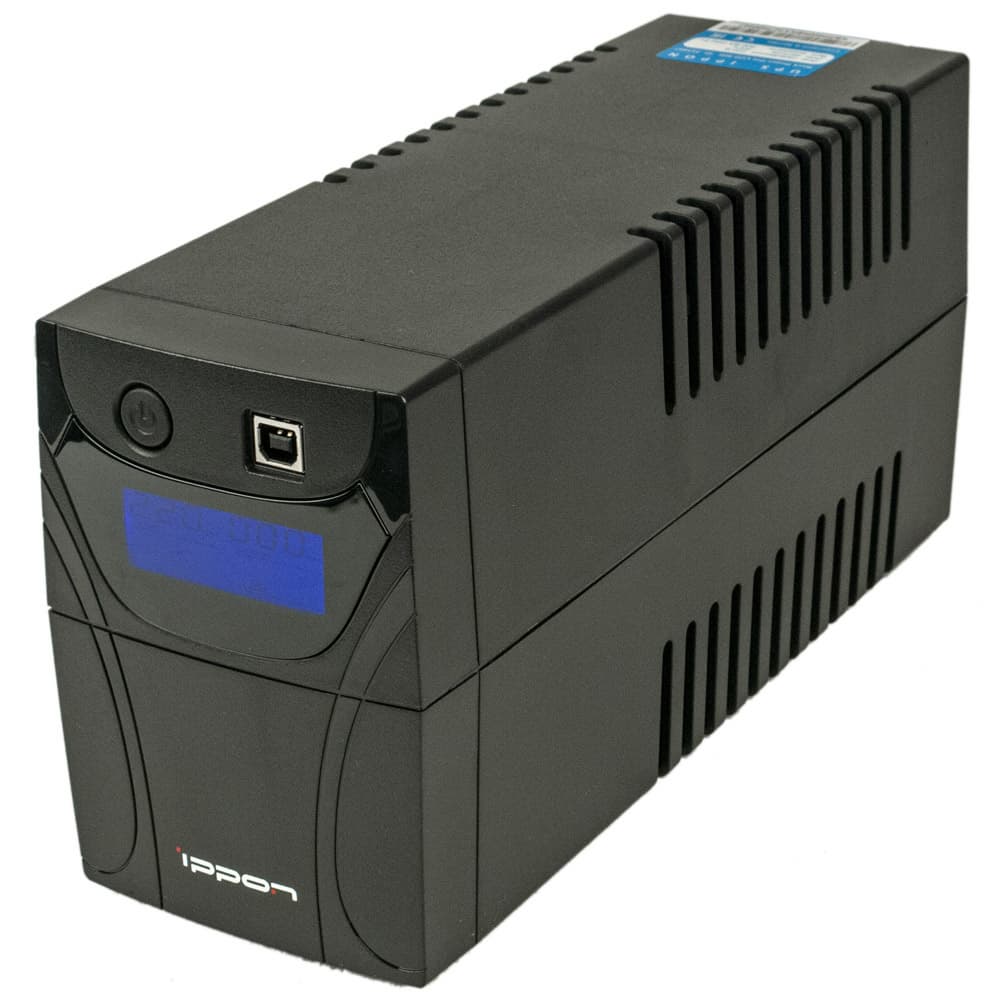

Источник компактный, он вполне может быть размещен на столе возле компьютера. Корпус целиком пластиковый, черного цвета, матовый. Есть небольшие ножки, но они лишены каких-либо амортизирующих вставок.

внешний вид

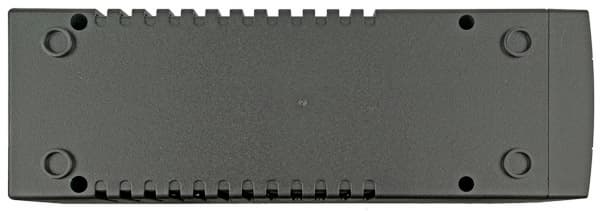

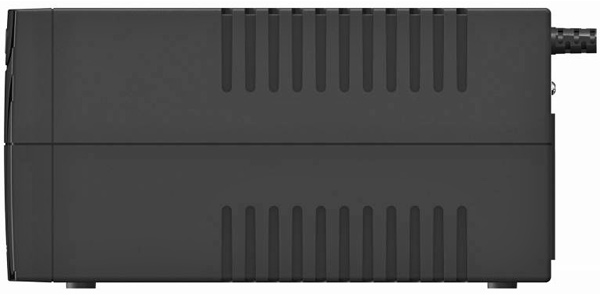

На боковых поверхностях П-образных верхней и нижней крышек имеются вентиляционные прорези.

внешний вид

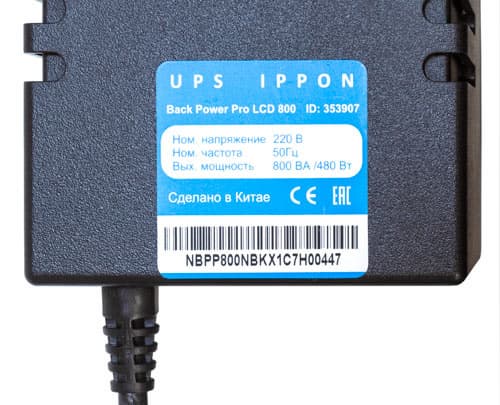

В задней части верхней крышки есть наклейка с указанием модели, серийного номера и основных параметров — номинальных напряжения и частоты, а также максимальной мощности.

внешний вид

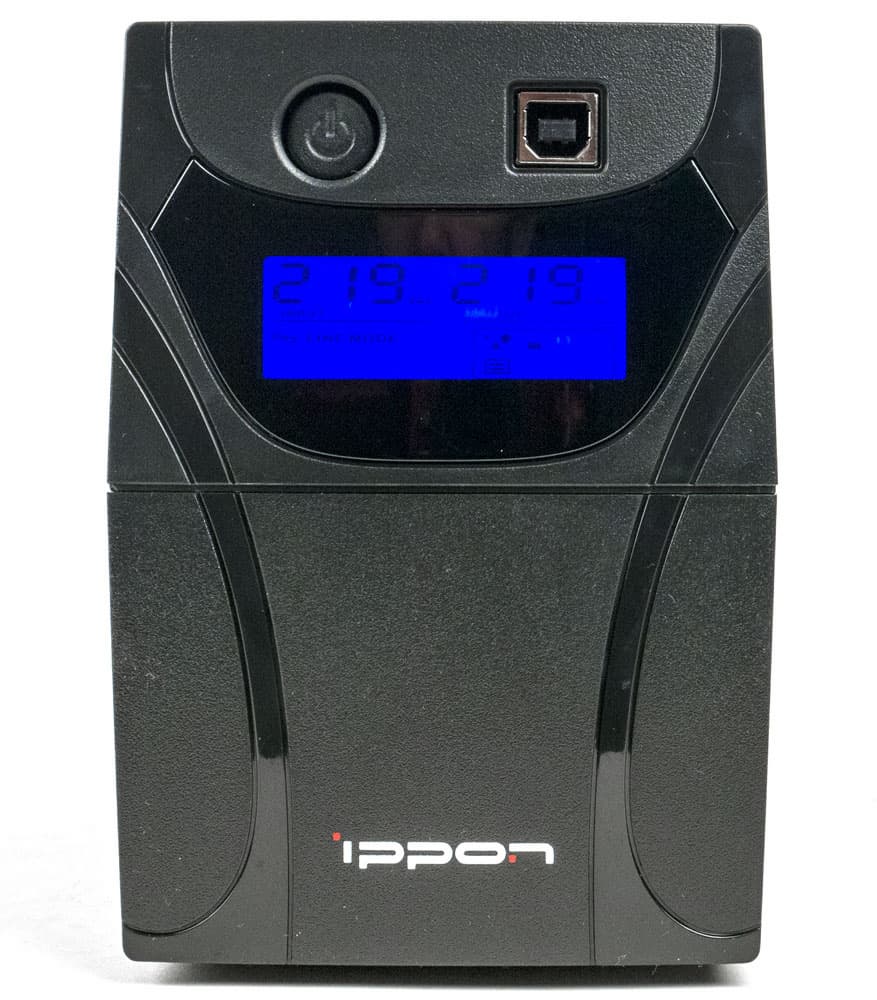

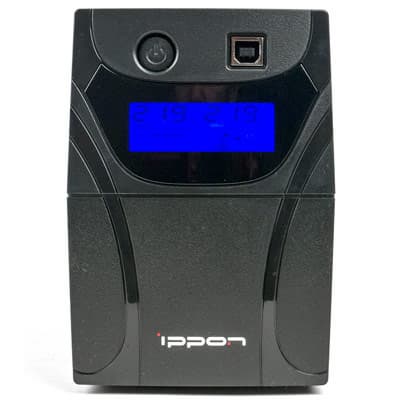

Самым заметным элементом передней панели является ЖК-экран с диагональю 5,5 см и неяркой синей подсветкой.

внешний вид

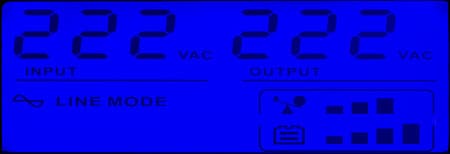

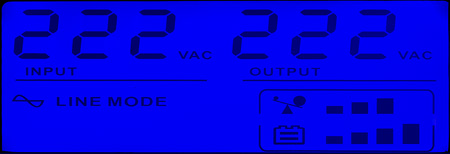

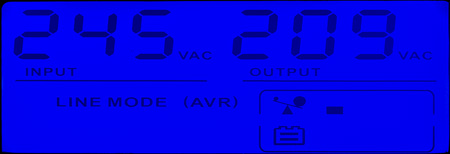

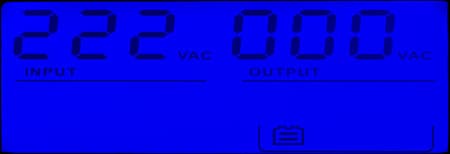

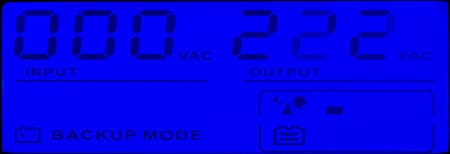

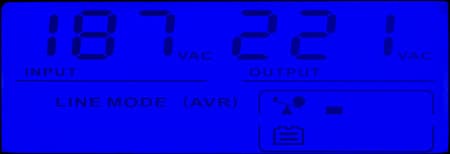

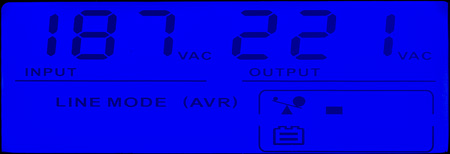

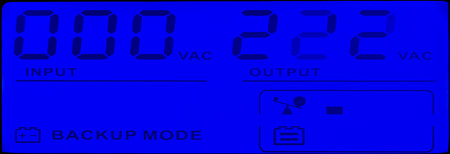

На нем отображаются основные параметры: цифрами — входное и выходное напряжения, шкалами из четырех сегментов — уровни нагрузки (относительно максимальной заявленной) и заряда батареи. Также есть указание режима работы: Line Mode, Line Mode (AVR), Backup Mode.

ЖК-экран

ЖК-экран

Какие-то из символов крупнее, какие-то помельче, но в целом все они неплохо читаются. Углы обзора рекордными не назовешь, однако и здесь серьезных претензий нет: всё в рамках данной ценовой категории.

ЖК-экран

ЖК-экран

Пожалуй, замечание только одно: экран немного утоплен, и при взгляде с небольшого расстояния спереди-сверху теряются верхние элементы цифр входного и выходного напряжений.

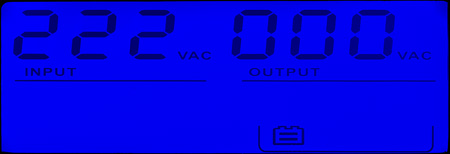

Над экраном расположена кнопка включения. Собственно, ИБП полностью не выключается — подсветка экрана горит всегда, достаточно подключить входной кабель к розетке. И батарея при этом заряжается.

Но напряжение на выходы подается только после нажатия кнопки, соответственно и в показаниях для Output нули сменяются реальным значением.

ЖК-экран

ЖК-экран

Рядом с кнопкой находится разъем USB для подключения к компьютеру. Довольно необычное решение — такие порты чаще размещают сзади, потому что торчащий вперед кабель можно случайно задеть, повредить или выдернуть (вставить, конечно, тоже проще, но этим не занимаются по несколько раз в день). Да и в эстетическом плане это не самый лучший вариант, и в моделях линейки Back Power Pro LCD Euro этот порт как раз расположен сзади.

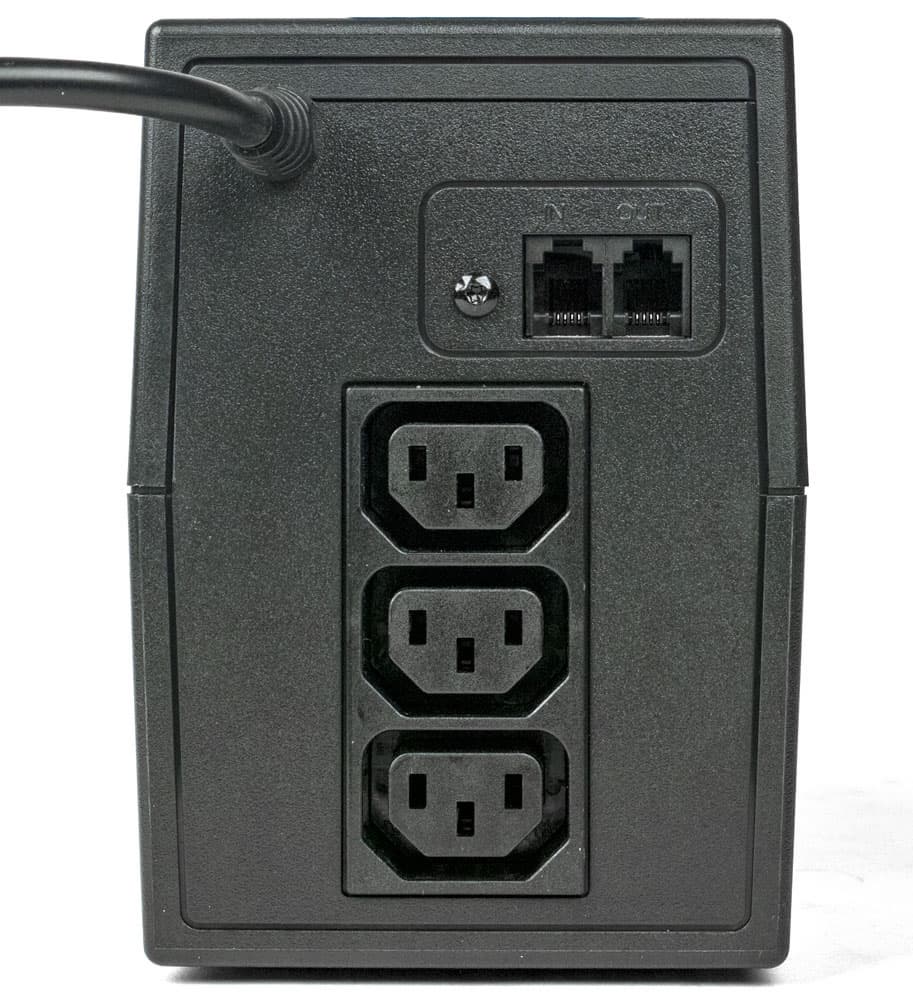

На задней панели — три выходных гнезда С13, вход и выход цепи защиты телефонной линии. Кабель длиной 1,35 м для подключения к питающей сети несъемный, место его выхода из задней стенки оснащено защитой от перетирания. Чего мы не обнаружили, так это штока автоматического предохранителя, предназначенного для защиты от перегрузки или короткого замыкания.

внешний вид

Каких-то функций управления и настройки попросту нет (не считая, конечно, включения-выключения), недаром на упаковке есть надписи «Просто, как 1, 2, 3 — соедини, включи, готово!».

Поэтому самое время посмотреть, предлагаются ли какие-то настройки в прилагаемом программном обеспечении.

Программное обеспечение

Имеющийся в комплекте диск содержит дистрибутивы программы WinPower v.4.9.0.4 для ОС Windows (включая серверные версии), Mac OS X, Unix, Linux, а также соответствующую пользовательскую документацию на английском языке.

WinPower

Мы опробовали вариант для Windows. Среди поддерживаемых в документации перечислены версии этой ОС до 8-й, но мы работали с Windows 10 как наиболее актуальной и в данный момент, и особенно в обозримом будущем.

Инсталлятор программы имеет только англоязычный интерфейс, во время установки потребуется ввести серийный номер, который можно найти на тыльной стороне конверта с диском или просто скопировать из файла pw.txt, имеющегося на диске (не будем задаваться вопросом «зачем тогда вообще нужен ввод номера»).

При первом запуске возникает сообщение о том, что брандмауэр Windows решил заблокировать некоторые функции приложения (конкретнее — Java); мы не согласились и отменили блокировку.

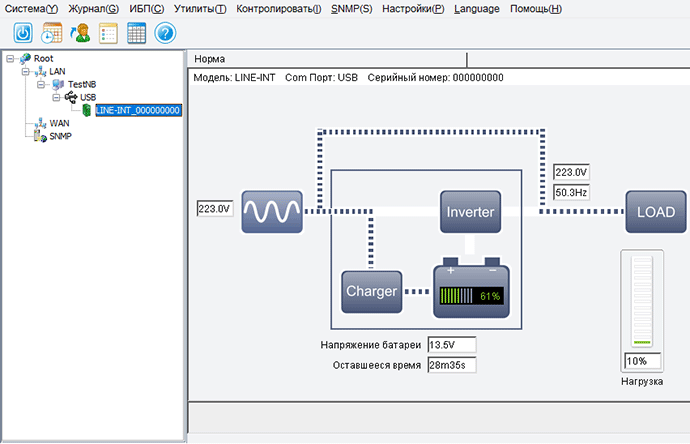

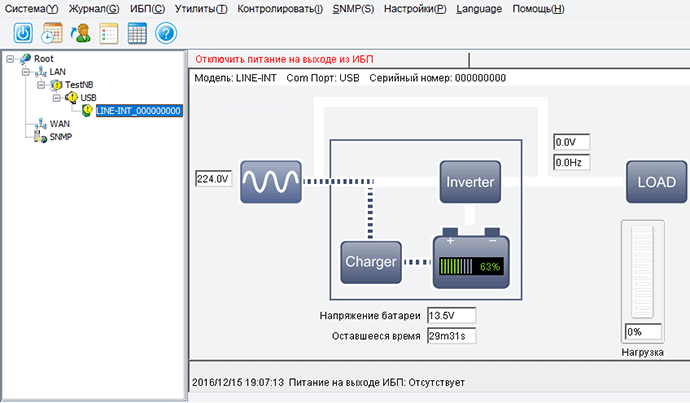

В результате получили вот такую красивую картинку, выбрав в настройках русский язык, а в левом поле компьютер и ИБП.

WinPower

Картинка анимированная — квадратики, которыми отображены потоки энергии, перемигиваются, создавая эффект движения в том или ином направлении. Если, например, выключить ИБП кнопкой, оставив его подключенным к розетке, то изображение поменяется.

WinPower

В общем, красиво и наглядно; теперь о том, насколько точно отображаются параметры. Естественно, значения определяются не программой, а поступают из ИБП.

Итак: нагрузка в изображенный на первом скриншоте момент не была подключена, а отображалось 10%. При подключении нагрузки в 60 Вт значения стали колебаться между 17 и 18 процентами, хотя 60 Вт составляет 12–13% от 480 Вт. При 160 Вт нагрузки: в программе 36–37%, а реально это ближе к 33%; при 300 Вт: в программе 68%, реально 63%. Т. е. значение для нагрузки немного завышается.

Напряжение на индикаторе ИБП менялось между 223 и 224 вольтами по входу и выходу, в окне программы то же самое (вот только десятые доли вольта оставим на совести разработчиков, тем более, что там всегда отображается ноль), наш вольтметр показывал 224 В.

Относительно уровня заряда судить труднее, сделать это можно лишь косвенно — индикатор ИБП показывал три деления шкалы из четырех. И надо сказать, что проценты уровня заряда всё же медленно росли вплоть до 100%.

Параметр «Оставшееся время» мы комментировать не будем: теоретически он показывает время автономной работы при данном уровне заряда батарей и на подключенную в данный момент нагрузку, но подтвердить теорию практикой даже не так сложно, как долго, поэтому ограничимся стандартным тестированием на нескольких нагрузках и посмотрим параллельно, как результат будет совпадать с «предсказанием» WinPower.

К этим моментам мы еще вернемся во время тестирования, а сейчас нас больше интересует возможность настройки источника бесперебойного питания, и вот с этим дело хуже.

Дело даже не в том, что при запуске программа запускается в режиме «Только чтение» — менять какие-то настройки, кроме, например, выбора языка, не получится. Это как раз решается просто: надо выбрать «Система – Работать в качестве администратора» и ввести по запросу пароль «Administrator» (его можно поменять).

А вот сам перечень настроек короткий.

WinPower

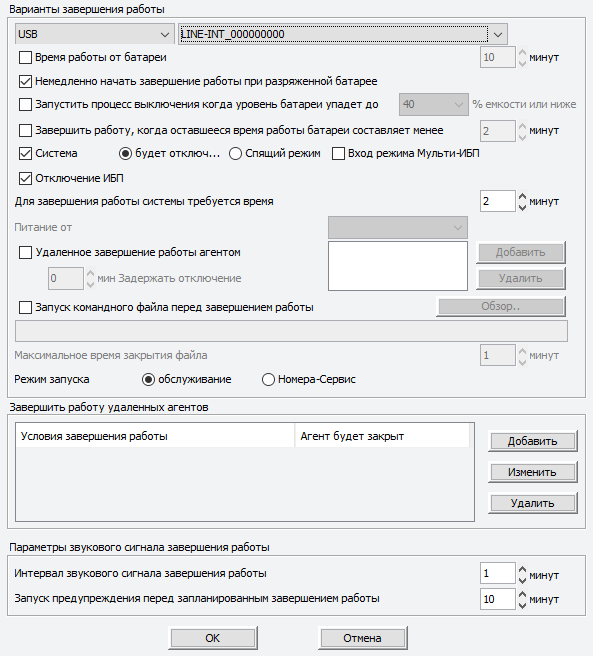

И он в основном касается поведения компьютера, системы оповещения и протоколирования при возникновении тех или иных событий, а также задания расписания включений и выключений.

WinPower

В отношении самого ИБП он сводится только к отключению звуковых сигналов да к запуску автотеста, а вот функцию Green Power отключить или настроить нельзя. Причем отключение звуковых сигналов действует лишь до тех пор, пока работает программа: если выключить компьютер, на котором она запущена, то сигналы возобновятся.

Но, конечно, программа рассчитана не на единственную линейку ИБП, и наверняка для других источников список настроек будет шире, да и количество контролируемых параметров может увеличиться — например, добавится отображение температуры.

После инсталляции WinPower включается в автозагрузку, иконка для нее появляется в области уведомлений (системном трее). В случае каких-либо событий появляются небольшие окна с соответствующими предупреждениями.

WinPower

Как видно из левого поля окна программы, можно контролировать не только ИБП, подключенный USB-кабелем к данному компьютеру, но и другие источники в сети — LAN и WAN.

Ведется журнал событий, можно задать рассылку уведомлений на электронную почту или с помощью SMS (естественно, придется сделать соответствующие настройки).

Кроме того, можно воспользоваться web-интерфейсом, для чего нужно в настройках WinPower запустить web-сервер — собственно, это сделано по умолчанию. И тогда, обратившись через порт 8888 к IP-адресу компьютера, к которому подключен ИБП (но надо либо отключить брандмауэр, либо открыть этот порт), получим ту же информацию, что и в WinPower, хоть и в менее наглядном текстовом виде. Для управления источником потребуется ввести пароль администратора, но доступные настройки здесь и вовсе сводятся к запуску самотестирования.

Smart Battery

Хотя поддержка стандарта Smart Battery в официальных материалах не заявлена прямо, в инструкции всё же есть пункт «Функция умного аккумулятора» — собственно, это то же самое.

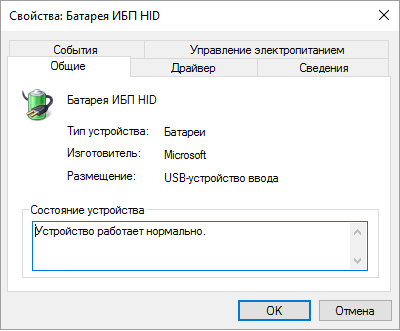

Подключаем ИБП к компьютеру, в диспетчере устройств появляется «Батарея ИБП HID».

Smart Battery

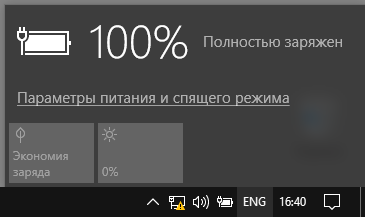

А в панели задач — иконка батареи, после наведения на нее курсора раскрывается окно с дополнительными параметрами.

Smart Battery

Соответственно, и в настройках схем управления электропитанием появляются два столбца для значений основных настроек — «От батареи» и «От сети», а также новые дополнительные параметры, учитывающие особенности работы от батареи.

В принципе, этого будет достаточно для очень многих случаев — можно настроить параметры энергосбережения при работе от батарей и отключение компьютера при определенном уровне разряда.

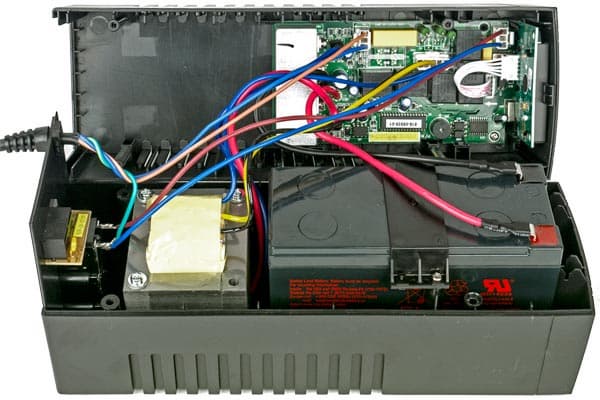

Внутреннее устройство

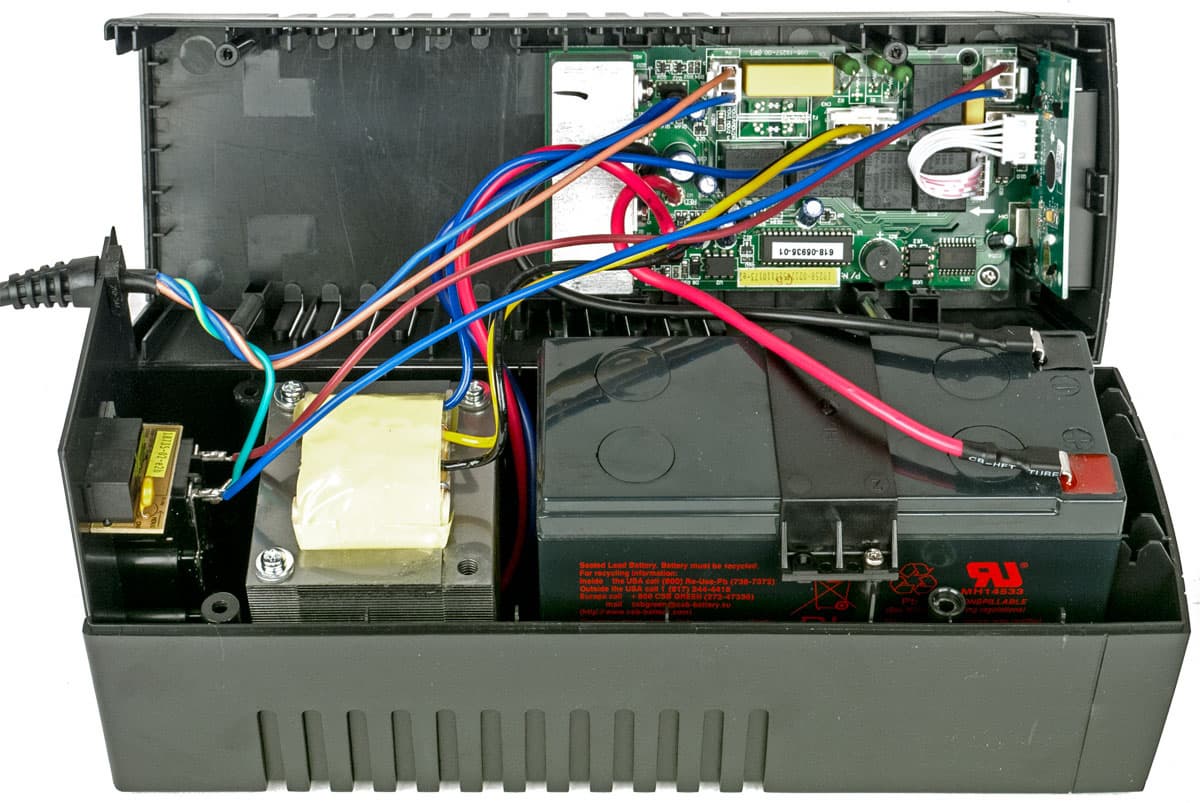

Чтобы разобрать ИБП, достаточно удалить четыре самореза в колодцах на днище, после чего верхняя и нижняя половины корпуса легко разделяются.

Внутреннее устройство

Разработчики решили обойтись без принудительного охлаждения — как видите, вентилятора внутри корпуса нет. Решение не только экономичное, но в данном случае и вполне оправданное: при малых нагрузках нагрев не будет значительным, а при больших время автономной работы будет коротким, и устройство попросту не успеет сильно нагреться.

Все электронные компоненты расположены на двух платах, закрепленных в верхней половине корпуса. Меньшая плата содержит индикатор, кнопку и разъем USB, а вторая всё остальное.

Глубокий анализ схемотехники мы не производили — это выходит за рамки обзора, остановимся лишь на основных моментах.

Заявленная защита «от всплесков/шумов» сделана на одном конденсаторе. Каких-либо предохранителей, плавких или многоразовых автоматических, не обнаружено.

Для коммутаций используются реле Golden GH-1C-12L, рассчитанные на ток до 10 А при напряжении до 250 В.

Инвертор выполнен на четырех транзисторах CS150N03, закрепленных на общем радиаторе — алюминиевом бруске. Конечно, эффективность такого радиатора невелика, но, как мы уже отмечали, за то небольшое время работы инвертора с большими нагрузками, когда нагрев должен быть максимальным, конструкция просто не успевает сильно нагреться.

Кроме того, плата занимает переднюю половину крышки, а трансформатор находится в задней части корпуса, и нельзя сказать, что один тепловыделяющий компонент подогревает другой.

Есть еще одна платка, совсем крошечная, с входным и выходным разъемами для защиты телефонной линии; сама защита сделана на одном варисторе.

Батарея

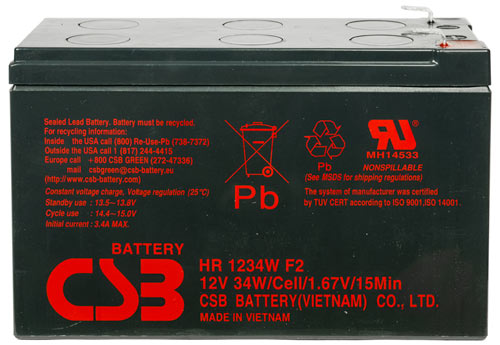

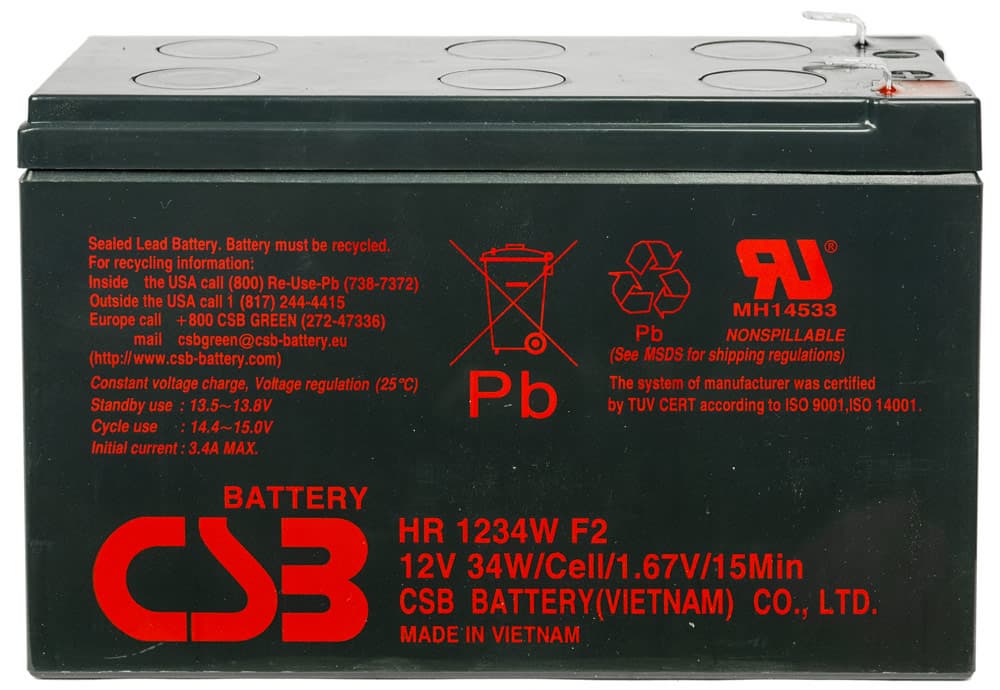

В нашем экземпляре ИБП используется батарея CSB HR 1234W F2 — 12-вольтовый свинцово-кислотный аккумулятор из числа распространенных.

батарея

В спецификации ИБП указано, что емкость батареи 9 А·ч, но надо понимать, что это очень условная величина. Как видите, никаких упоминаний ампер-часов нет и на корпусе самого аккумулятора, не найдете вы их и на соответствующей странице сайта компании CSB, и всё потому, что емкость сильно зависит от режима разряда.

Очевидно, значение 9 А·ч указано для того, чтобы проще было ориентироваться в аналогах: на очень многих аккумуляторах данного типоразмера столько и обозначено — просто потому, что при некотором режиме разряда емкость получается именно такой.

Тестирование

В спецификации не отмечено наличие «холодного старта», то есть возможность запуска оборудования без подключения к электросети. Однако такая функция есть: без подключения к розетке ИБП можно включить, причем с нагрузками в широком диапазоне — мы опробовали от 25 до 250 Вт.

Температурный режим, собственное потребление

Самая нагревающаяся деталь — трансформатор системы AVR, соответственно наиболее нагретое место корпуса находится над ним, в задней половине верхней крышки. Конечно, степень нагрева зависит от режима работы.

Даже если нагрузки нет, но идет начальный этап зарядки аккумуляторов, то трансформатор нагревается на 27–29 градусов, а крышка корпуса в соответствующем месте на 11–12 градусов относительно температуры в помещении. К концу процесса заряда температура чуть-чуть, на пару градусов, снижается. То есть получается, что обозначенный только что нагрев является нормальным рабочим режимом.

Если состояние на входе источника не требует включения повышающей или понижающей ступеней, то температура трансформатора даже при долговременной работе с нагрузками, близкими к максимально допустимой, не становится критической — при снятой верхней крышке максимальное зафиксированный нами на поверхности трансформатора нагрев за час работы не превысил 32–33 градуса относительно температуры в помещении. Горячо, но каких-то негативных последствий не было; если крышка закрыта, то ее нагрев примерно на 15 градусов меньше.

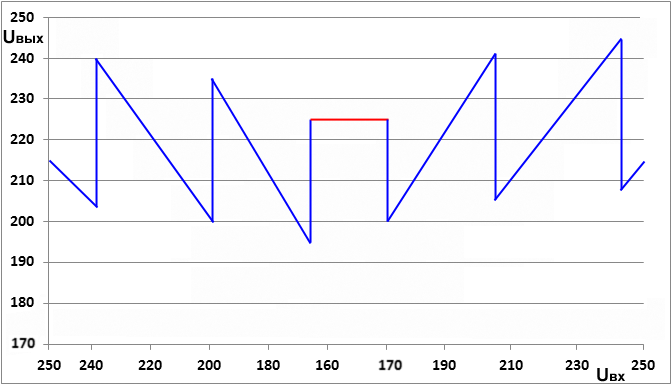

Теперь попробуем включить понижающую ступень AVR: подаем 250 В на вход, на выходе получается около 210 В. Нагрузка та же — 480 Вт, плюс заканчивается этап зарядки.

Верхняя крышка открыта: в начале трансформатор уже был нагрет на 26–28 °C (что, как мы выяснили, является для него нормой), через 25 минут его температура увеличилась на 10–11 °C, и ИБП вдруг начал подавать частые звуковые сигналы, что, согласно описанию, соответствует не перегреву, а перегрузке, хотя и WinPower, и ЖК-экран свидетельствовали о нормальном режиме.

Какого-то термодатчика в трансформаторе нет, на плате — возможно, и есть, но он при откинутой в сторону крышке с платой мог фиксировать лишь состояние каких-то ее элементов, а для них мы не смогли зафиксировать нагрев более чем на 20–22 °C.

Чтобы «прийти в себя» после полного снятия нагрузки, источнику потребовалось около 30 секунд, только тогда сигналы прекратились. Но если вновь подключить нагрузку, ситуация стабильно повторялась.

Теперь то же, но с закрытой крышкой. И вновь через 25–26 минут температура в самой горячей точке верхней плоскости источника увеличилась на 10 градусов, раздался уже знакомый нам звуковой сигнал.

Вывод очень простой, он подтверждает общее правило: надо выбирать ИБП так, чтобы долговременная нагрузка была существенно меньше обозначенного в спецификации максимального значения.

Пару слов о собственном потреблении: когда ИБП выключен, на выходах напряжения нет, заряд аккумуляторов 95% (т. е. почти полный), то от внешней сети потребляется около 15 Вт. Если включить кнопку, чтобы подать напряжение на выходные разъемы (но без нагрузки), то потребление увеличится на пару ватт, такой же вклад дает и начальный этап зарядки батареи.

Шум

Элементов, которые могут издавать существенный шум, прежде всего вентиляторов, в конструкции нет. Есть только реле, в момент коммутации издающие отчетливо слышные щелчки, но эти звуки кратковременные.

Соответственно ИБП даже во время работы от батарей является практически бесшумным — если, конечно, отключить звуковую сигнализацию с помощью программы WinPower.

Однако это происходит только если подключенные устройства потребляют небольшую мощность, а с ростом нагрузки при работе AVR устройство начинает издавать низкочастотный гул или, точнее, треск. Для 250 Вт он не очень громкий — всего 32 дБА, но при максимально допустимой нагрузке увеличивается до 36–37 дБА (замер делался на расстоянии 0,5 м, фоновый шум в помещении менее 30 дБА), и становится понятным, откуда в спецификации взялось значение «40 дБ».

Значения не самые высокие, но специфический низкочастотный спектр такого шума делает его более заметным, чем равный по уровню шелест вентилятора, который лучше маскируется фоновыми шумами помещения, где работают и другая техника, и люди.

Конечно, подобный гул появляется только при работе AVR, но если внешнее питающее напряжение стабильно завышено или занижено, то гудеть ИБП будет всегда.

Форма выходного напряжения

Начнем всё же не с инвертора, а с трансформатора: выяснилось, что он тоже заметно влияет на форму напряжения на выходе, причем не только когда работают повышающая или понижающая ступени AVR, но даже в режиме трансляции входной сети. Вот осциллограммы с нагрузкой 300 Вт:

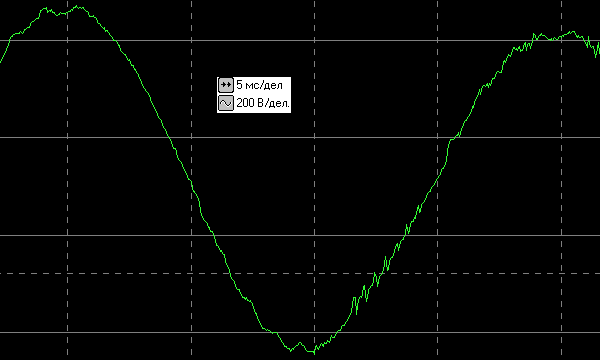

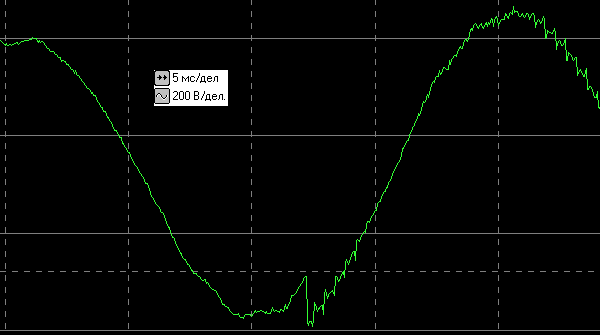

осциллограммы

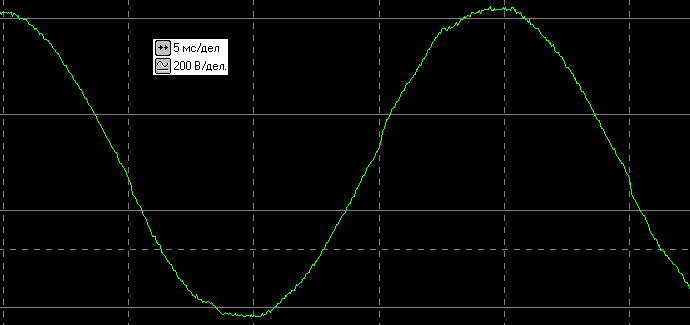

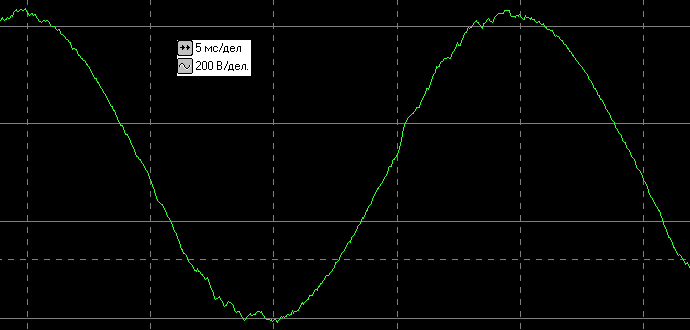

Входное напряжение

осциллограммы

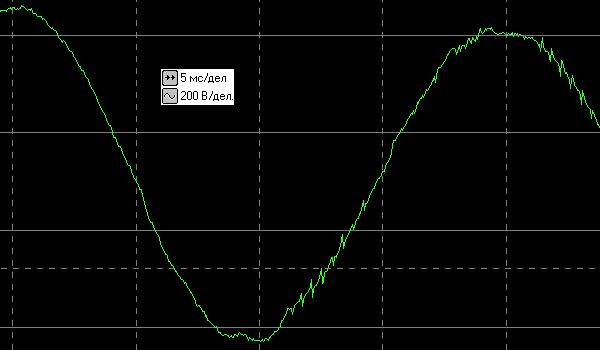

Выходное напряжение без AVR

осциллограммы

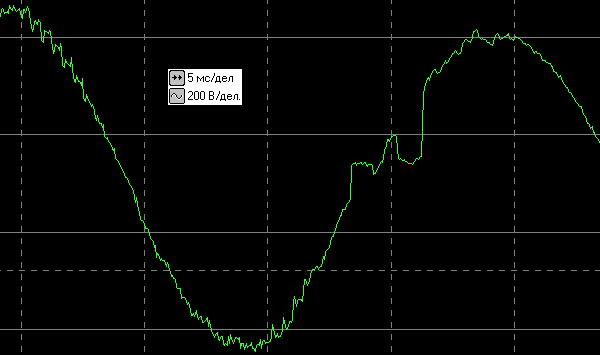

Выходное напряжение с AVR

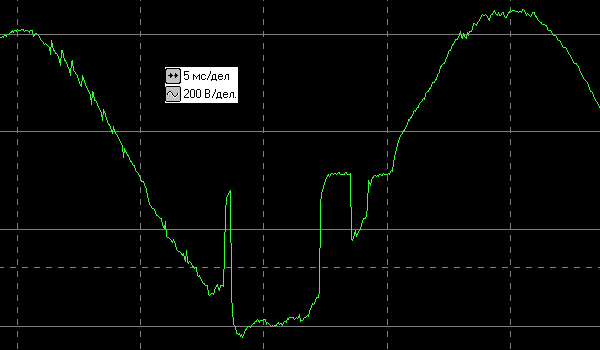

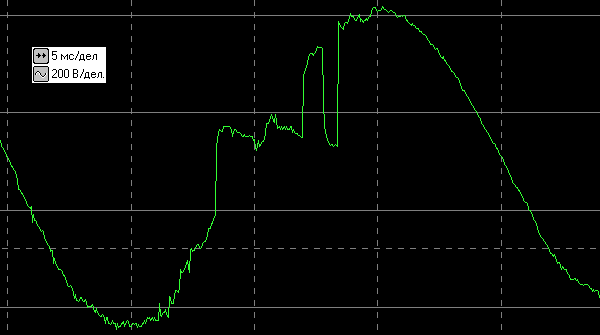

При взгляде на последнюю осциллограмму вспоминается треск, упоминавшийся нами при описании измерений шума: и форма сигнала, и звук, и заметный нагрев даже на холостом ходу являются следствиями не слишком качественной сборки трансформатора. При трансляции входной сети (средняя осциллограмма) искажения тоже есть, но в гораздо меньшей степени.

Надо сказать, что подобное встречается у ИБП данной ценовой категории.

Теперь поговорим об инверторе.

На его выходе, как и заявлено, типичная для подобных источников «аппроксимированная синусоида», с математической синусоидой ничего общего не имеющая, но вполне пригодная для работы с нагрузками, оснащенными импульсными блоками питания.

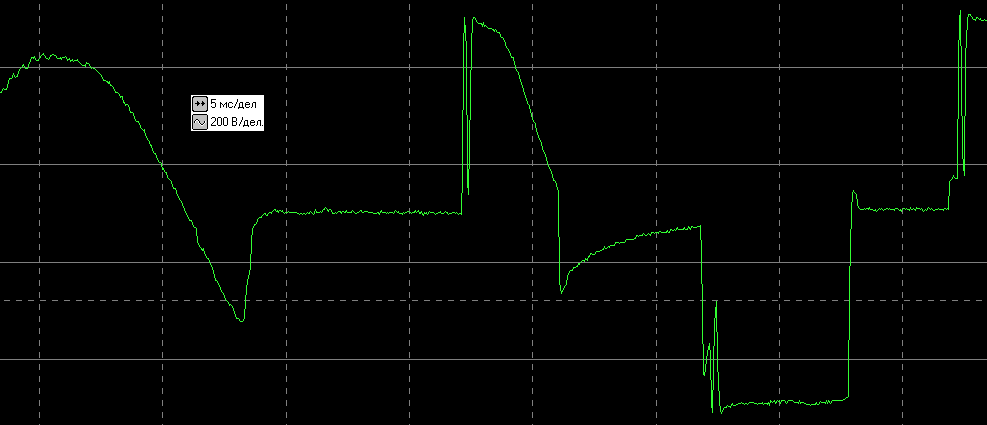

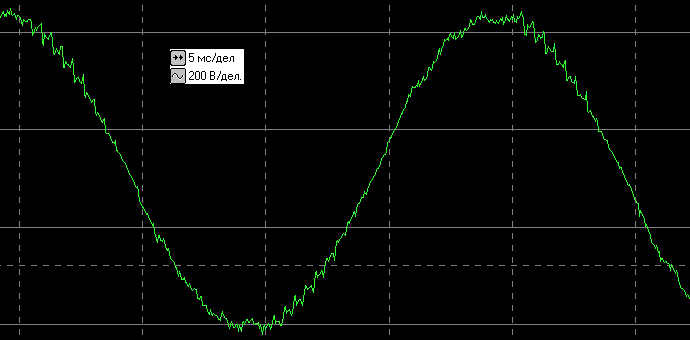

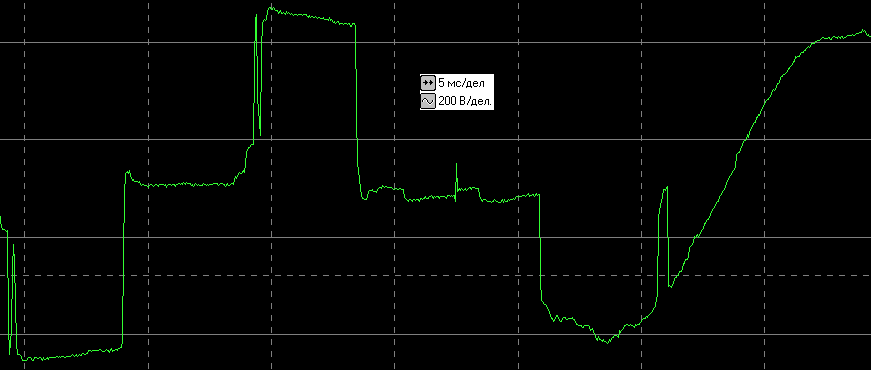

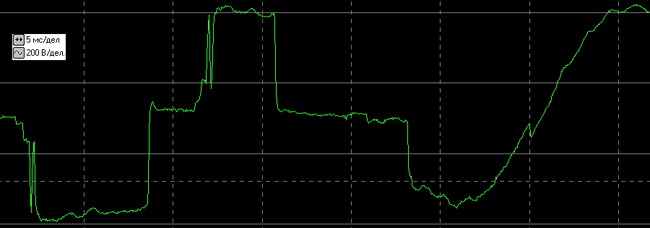

Вот ее внешний вид при разных нагрузках:

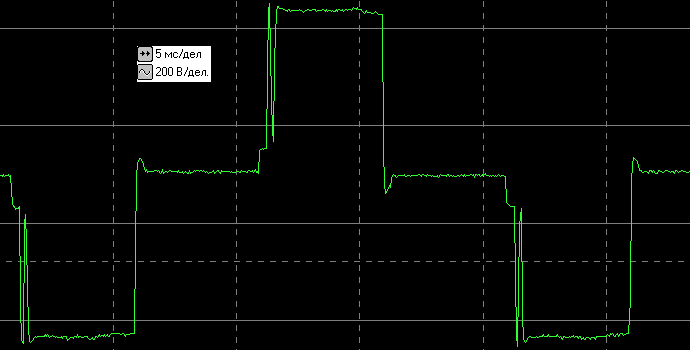

осциллограммы
Нагрузка 100 Вт

осциллограммы
Нагрузка 300 Вт

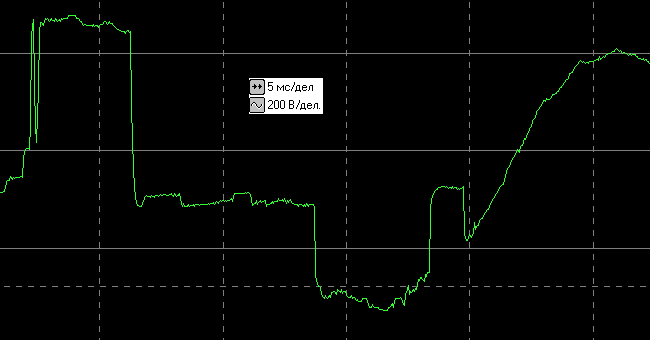

Как видите, и форма сигнала, и его размах меняются в зависимости от нагрузки.

Перегрузочная способность

В параметрах изделия сказано, что защита при перегрузке в 10% (то есть 530 Вт) относительно максимальной рабочей мощности срабатывает в течение 5 минут, при 20% (575 Вт) — немедленно. Проверим для нормального режима, когда на входе номинальные 220 В.

Итак, на выходе нагрузка 525 Вт, т. е. перегрузка чуть больше девяти процентов, но не дотягивает до первой заявленной ступени в 10%, по индикатору WinPower — 108%. 10 минут — полет нормальный, даже ощутимого изменения температуры верхней крышки корпуса нет. Сигнала о перегрузке нет, хотя после теста на время работы от батарей и последующего включения он зазвучал — видимо, сыграл свою роль ток заряда аккумулятора, который в первые минуты максимален.

Увеличиваем до 535 Вт: почти сразу зазвучал частый звуковой сигнал, WinPower показал 111–112%, причем красным цветом, на ЖК-экране замигал символ, свидетельствуя о перегрузке. Через 5 минут с несколькими секундами выходы отключились, ЖК-экран отобразил состояние «Fault».

Сняли нагрузку и выключили-включили ИБП кнопкой, чтобы сбросить аварийное состояние.

Следующий шаг — нагрузка 560 Вт (115–116% по WinPower): вновь звуковой сигнал сразу, работа в течение 5 минут и отключение.

Нагрузка 575 Вт: в окне WinPower буквально на секунду отобразилось 120% красным цветом, после чего ИБП отключился.

Таким образом, полностью подтверждается заявленное в спецификации: допустимая перегрузка не превышает 10%, на довольно длительное время — до 5 минут — возможны и превышения до 20%, но в сопровождении звуковых сигналов (если они не отключены с помощью WinPower). Перегрузки в 20% и выше возможны только в виде очень кратковременных, в десятые доли секунды, всплесков потребления.

Еще одно наблюдение: после всех этих манипуляций, не связанных явно и однозначно с переходом на работу от батарей, отображаемый в WinPower уровень заряда почему-то снизился с 97 до 84 процентов. Правдоподобные объяснения этому привести можно, но вот будут ли они соответствовать действительности, проверить труднее.

Автономная работа

Перейдем к тестированию автономной работы с разными нагрузками.

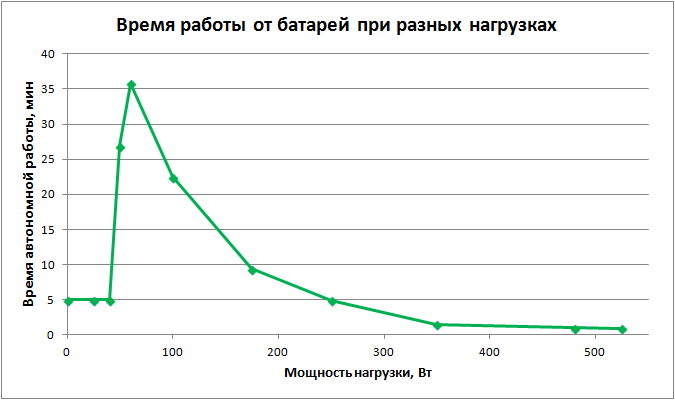

Вот результаты в виде графика:

время автономной работы

Более точные значения времени, а также данные по выходному напряжению (измерено внешним вольтметром) и температурному режиму (в наиболее нагретой точке корпуса), представлены в таблице. Значение времени автономной работы по оценке WinPower мы также приводим (с небольшим округлением). Проценты от максимальной мощности и значения для напряжений могут приводиться диапазоном, потому что показания меняются во времени.

НагрузкаВыходное напряжениеМаксимальный нагрев корпуса
относительно температуры на холостом ходу
Время работы от батарей
РеальнаяОценка WinPowerРеальноеОценка WinPower
0 Вт10%221–224Вочень слабый5 мин.42 мин.
25 Вт11%221–229 Вочень слабый5 мин.42 мин.
40 Вт11%222–227 Вочень слабый5 мин.42 мин.
50 Вт11%222–228 Вочень слабый26:53 мин.34 мин.
60 Вт17–18%221–229 Вслабый35:46 мин.31 мин.
100 Вт24%221–228 В9–10 °C22:30 мин.21 мин.
175 Вт37–38%222–227 В17–18 °C9:23 мин.13 мин.
250 Вт53–55%222–226 В16–17 °C4:55 мин.6 мин.
350 Вт71%221–224 Вслабый1:31 мин.1:38 мин.
480 Вт98–99%221–224 Вслабый0:59 мин.0:57 мин.
525 Вт108%падает с 222 до 205 Вслабый0:55 мин.0:57 мин.

Теперь несколько комментариев к таблице и наши наблюдения.

Нагрев оценивается не относительно температуры в помещении, а относительно температуры на холостом ходу, поскольку, как сказано выше, в этом режиме ИБП уже заметно нагревается.

О показаниях в окне WinPower: нагрузка на холостом ходу отображается как 10%, до 50 Вт — 11%, и только после этого показания начинают лучше соответствовать действительности; хотя оценка получается довольно приблизительной, ориентироваться на нее вполне можно, особенно при больших нагрузках. Показания для напряжений, входного и выходного, неплохо совпадают с значениями на внешнем вольтметре — разница в пределах 1%–1,5%.

Оценка остатка заряда: при работе на нагрузки, близкие к максимальной, она быстро падает до нуля. Так, при 350 Вт заряд «обнулился» буквально через 15 секунд, хотя ИБП работал еще больше минуты.

О выходном напряжении: оно может кратковременно опускаться и ниже, до 214–215 В. При нагрузке в 525 Вт, соответствующей примерно 110% заявленного максимума, напряжение во время автономной работы постоянно снижается, оставаясь всё же в допустимых рамках. При меньших нагрузках диапазон колебаний к концу процесса сдвигается к нижней границе указанного в соответствующей строчке диапазона.

Время автономной работы при нагрузках до 40 Вт включительно определяется функцией Green Power — несмотря на оценку в 42 минуты, выдаваемую программой WinPower, ИБП отключается через 5 минут. C нагрузкой 50 Вт ситуация, похоже, пограничная: Green Power еще не отключилась полностью, поэтому время автономной работы получилось меньше, чем с 60 Вт (мы проверяли дважды), хотя должно быть наоборот; при этом перед самым отключением в окне WinPower остаток времени оценивался в 9 минут, и если бы это соответствовало действительности, то ситуация соответствовала бы ожиданиям.

Отметим: полученное нами время автономной работы с нагрузками максимальной и 100 Вт в точности соответствует значениям, приведенным в таблице параметров.

Для включения после восстановления внешнего питания источнику требуется 6-7 секунд. Даже при 525 Вт ИБП нормально включился, но сразу дал сигнал о перегрузке, который отключился после уменьшения нагрузки.

Делать замер времени автономной работы с нагрузками выше 525 Вт мы не стали: уже понятно, что до 575 Вт оно будет исчисляться в лучшем случае десятками секунд, а выше произойдет быстрое отключение из-за перегрузки.

Заряд

В спецификации заявлено: «Время перезарядки батареи — 2–4 часа до 90% в нормальном режиме после полной разрядки», при этом не поясняется, какой режим считается нормальным и какая разрядка полной. Нормальным режимом пользователь может считать разве что подключение ИБП к сети переменного тока без каких-либо перерывов. Да и с полной разрядкой вариант один — автоматическое отключение при работе от батарей.

Тем не менее, мы выяснили: после разряда на нагрузку 50 Вт (меньшие считаются отсутствием нагрузки, и функция Green Power попросту отключает ИБП через 5 минут) и последующего восстановления внешнего питания начальное показание остатка заряда было 20%, и для достижения значения 90% по индикатору WinPower потребовалось около 5,5 часов, то есть оценку, приведенную в спецификации, можно назвать чрезмерно оптимистичной.

После отключения при работе от аккумуляторов на нагрузку 250 Вт начальный остаток заряда в WinPower оценивался как 0%, и потом заряд до 90% длился чуть менее 7 часов. Затем дело пошло гораздо медленнее: для достижения значения в 100% потребовалось еще 5,5 часов, всего получилось около 12,5 часов.

Но ведь мы знаем, что с малой нагрузкой батарея разряжается сильнее, чем с большой. Никакого противоречия нет: мы ориентировались на показания уровня заряда в WinPower, а они основываются на замере напряжения на батарее. И этот замер не слишком точный, а ведь речь должна идти о долях вольта: так, с нагрузкой 250 Вт время автономной работы составило около 6 минут, из них почти минуту до отключения остаток заряда и вовсе оценивался как нулевой.

Для батареи ее производителем заявлен максимальный ток заряда 3,4 А. В реальности начальный ток заряда 0,9 А, уже через 8–10 минут он снижался до 0,7 А и продолжал уменьшаться, но уже медленнее, и через час достигал 0,4 А. Через два часа ток и вовсе падал до величины менее 100 мА, при этом индикатор WinPower показывал уровень заряда в 30%. В данном случае речь идет о ситуации после разряда на нагрузку 350 Вт до отключения, в других случаях процесс изменения во времени наверняка будет иным, но максимальный ток вряд ли изменится существенно.

При заряде температура радиатора транзисторов инвертора максимум на 7-8 градусов выше комнатной (крышка снята).

Автоматическая регулировка выходного напряжения

ИБП серии оснащены двухступенчатой системой AVR, одна ступень которой срабатывает при уменьшении входного напряжения, а вторая при увеличении. Соответственно одна ступень повышающая, вторая понижающая.

Мы использовали автотрансформатор с выходным напряжением до 250–255 В, поэтому поведение ИБП за этим пределом не исследовалось.

Сначала приведем результат в виде графика (нагрузка 100 Вт):

работа AVR

Красной линией отмечена работа от батарей.

И для любителей точных сведений — таблица:

Входное напряжение (при понижении от 250 до 0 В)Выходное напряжениеРежим работы
250–240 В214–204 Вот сети с понижением (AVR)
239–201 В239–201 Внапрямую от сети
200–165 В235–200 Вот сети с повышением (AVR)
164 В и менее221–228 Вот батареи
Входное напряжение (при повышении от 0 до 250 В)Выходное напряжениеРежим работы
<168 В221–228 Вот батареи
169–205 В 199–241 Вот сети с повышением (AVR)
200–243 В 200–243 Внапрямую от сети
244–250 В208–214 Вот сети с понижением (AVR)

Возможные отклонения выходного напряжения в спецификации оцениваются как ±10%, что соответствует и ГОСТ 32144-2013. Наши тесты фактически подтвердили заявленное, отклонения минимальны и вполне укладываются в возможную погрешность измерения.

Замеченная разница между значениями для перехода в какой-то режим и возвратом из него (эффект носит название «гистерезис») не просто нормальна, а необходима: если бы ее не было, то в случае небольших колебаний входного напряжения вокруг значения переключения ИБП постоянно переходил бы из режима в режим.

Переходные процессы

Напомним, что спецификация, имеющаяся на сайте производителя, заявляет следующее: «Типовое 2–6 мс, максимальное 10 мс». При этом не уточняется, о каком именно переключении идет речь, а вариантов много — с AVR на прямую трансляцию входной сети, с инвертора на трансляцию, обратные операции, да еще и переход с инвертора на повышающую ступень AVR, когда входное напряжение не пропало совсем, а сначала понизилось ниже 160 и потом поднялось до 180–190 В.

Поэтому будем считать, что указанные значения относятся к любому переходному процессу. Рассмотрим некоторые варианты, все с нагрузкой 100 Вт, если не указано иное.

Входное напряжение понизилось, включается повышающая ступень AVR:

Переходные процессы

Короткий дребезг контактов реле, и переключение происходит за пару миллисекунд.

Теперь обратный переход — с повышающего AVR на прямую трансляцию:

Переходные процессы

Здесь результат похуже — около 5 мс, но вполне укладывается в заявленные рамки.

Аналогичные осциллограммы для понижающей ступени AVR:

Переходные процессы

Переходные процессы

Ситуация схожая: включение ступени (верхний график) вообще почти моментальная, ее сложно уловить при данной развертке, а с выключением хуже, дребезг контактов здесь длится около 7 мс.

Теперь увеличим нагрузку до 300 Вт и посмотрим, как это отразится на переходных процессах с AVR.

Включение понижающей ступени и с повышенной нагрузкой происходит практически незаметно:

Переходные процессы

А это отключение понижающей ступени, оно занимает 2-3 мс:

Переходные процессы

Задействуем инвертор, нагрузка вновь 100 Вт.

Переходные процессы

Здесь показан переход на питание от батарей; инвертор выходит на рабочий режим 16–17 мс, то есть дольше заявленного максимума в 10 мс, однако критическими будут 9–10 мс в начале процесса, и можно считать, что в рамки спецификации уложились.

Обратный процесс — переход с инвертора на трансляцию сети:

Переходные процессы

В 10 мс укладываемся даже без особых натяжек.

Такая же картина и с более сложной операцией — переходом с инвертора не на прямую трансляцию, а на повышающую ступень AVR.

Переходные процессы

С нагрузкой 300 Вт ситуация меняется мало:

Переходные процессы

Таким образом, вполне можно сказать, что ИБП спецификации соответствует.

Совместимость с нагрузками, БП которых оснащен APFC

Работу с компьютерным блоком питания, имеющим активную коррекцию фактора мощности, мы подробно не опробуем: невозможно охватить целый спектр различных БП, да еще и в широком диапазоне потребляемых мощностей. Проверка же на каком-то конкретном блоке питания будет частным случаем, который лишь вызовет вопросы «почему выбрали именно эту модель, а не другую?!».

Поэтому ограничиваемся подключением к ИБП компьютера среднего класса, имеющего блок питания be quiet! Straight Power 10 с заявленной мощностью 500 Вт и с APFC. При работе в офисных приложениях он (вместе с монитором) потребляет 150–230 В·А, никаких проблем не наблюдалось.

Напомним: одним из важных условий нормального взаимодействия блока питания, имеющего APFC, с ИБП является запас по мощности для последнего.

Выводы

Таким образом, источник бесперебойного питания Ippon Back Power Pro LCD 800 практически по всем параметрам можно считать соответствующим заявленным значениям. Вот только время заряда батарей заметно больше, чем указано в спецификации.

Перегрузочная способность также не выходит за рамки спецификации, то есть с перегрузками до 10% ИБП вполне справляется, c превышением от 10 до 20 процентов может работать 5 минут, а с более значительными нагрузками отключается фактически сразу. Правда, время работы от батарей для нагрузок, равных максимальной заявленной или немного превышающих её, не превышает минуты, однако и это порой может выручить.

С малыми нагрузками дело обстоит хуже: функция Green Power, выключение которой доступными обычному пользователю средствами не предусмотрено, отключает выходы после 5 минут работы от батарей при нагрузках до 40–45 Вт, что не позволит использовать источник для бесперебойного питания, например, сетевого оборудования или систем наблюдения, да и питание находящегося в режиме энергосбережения (сон, гибернация) компьютера тоже будет отключено. Эту особенность надо учитывать при выборе ИБП.

Есть претензии и к схемотехнике (уж очень «легковесна» защита от всплесков и помех в питающей сети), и к сборке — вспомним о гудящем при больших нагрузках и срабатывании системы AVR трансформаторе, но в бюджетных моделях сталкиваться с подобным приходится.

Штатная программа мониторинга наглядна и информативна, хотя в некоторых моментах оставляет желать лучшего. Есть и возможность удаленного контроля, надо лишь учитывать, что она реализуется не самим ИБП, а через подключенный к нему по USB-интерфейсу компьютер.

ИБП предоставлен на тест производителем




1000062

4 апреля 2017 Г.

1176

iXBT TV

  • Обзор материнской платы Z370 Aorus Gaming 7 под процессоры Coffee Lake

  • Обзор аккумуляторной дрели-шуруповерта Bosch GSR 12V-15 FC Professional

  • Заводские экзоскелеты, обновление Firefox, слишком умные наушники

  • Репортаж с конференции Supercomputing 2017 (SC17), день 3: стенд группы компаний РСК

  • Репортаж с конференции Supercomputing 2017 (SC17), день 2: стенд Intel

  • Репортаж с конференции Supercomputing 2017 (SC17), день 1: рейтинг Top500

  • Обзор кинотеатрального DLP-проектора LG PF1000U со встроенным ТВ-тюнером

  • Камера Panasonic G9, унитазный робот, игровой смартфон, кепка для водителей

  • Обзор портативной беспроводной колонки Sven PS-460

  • Обзор напольного пылесоса Tefal Silence Force 4A TW6477 с одноразовыми мешками для сбора мусора

  • Обзор сверхширокоугольного зум-объектива Canon EF 16-35mm f/2.8L III USM

  • Обзор изогнутого 34-дюймового IPS-монитора LG 34UC99 с соотношением сторон 21:9 и белым корпусом

455
