Блок питания Super Flower Leadex Titanium 1600W (SF-1600F14HT)

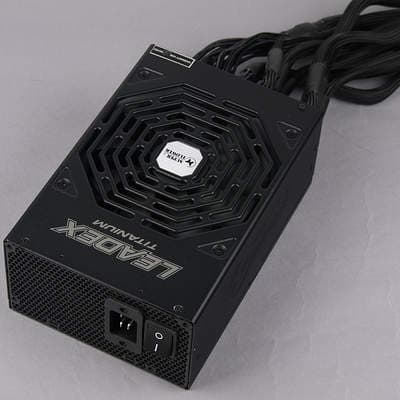

Внешний вид блока питания Super Flower Leadex Titanium 1600W (SF-1600F14HT)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Торговая марка Super Flower малоизвестна в нашей стране, однако под ней скрывается не очередной транснациональный или локальный производитель без собственных производственных мощностей, а компания, которая уже более 20 лет занимается выпуском блоков питания на собственном предприятии и является контрактным поставщиком для многих известных марок. Правда, наибольшее распространение получили достаточно дорогие продукты на платформах Super Flower — в частности, стоит отметить полностью пассивный блок питания мощностью 500 Вт, который в разных частях мира встречается под разными торговыми марками: Chieftec, Kingwin и т. д.

Сегодня мы познакомимся с блоком питания особо высокой мощности из серии Leadex Titanium — моделью мощностью 1600 Вт, SF-1600F14HT.

Упаковка блока питания Super Flower Leadex Titanium 1600W (SF-1600F14HT)

Поставляется блок питания в коробке с изображением бабочки — фирменной эмблемы Super Flower. Дизайн коробки решен в бело-серой гамме, что, видимо, символизирует наличие у данного продукта сертификата 80Plus Titanium. Подобная цветовая гамма вполне типична для решений с таким уровнем сертификата. К сожалению, ручки для переноски тут нет, и подобная ситуация также вполне типична для современных блоков питания независимо от их веса.

Корпус блока питания — черный вытянутый параллелепипед массой около 3 килограммов, имеющий матовое покрытие с мелкой фактурой.

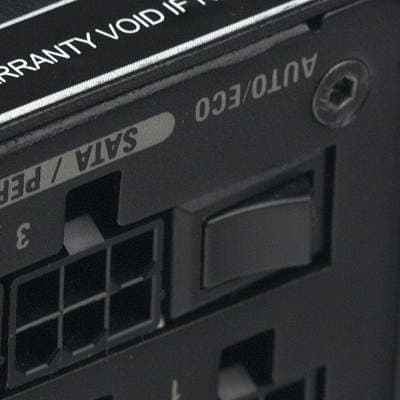

Переключатель режимов охлаждения блока питания Super Flower Leadex Titanium 1600W (SF-1600F14HT)

Из оригинальных решений — наличие переключателя, который позволяет выбрать режим работы системы охлаждения: гибридный (с останавливающимся вентилятором) или обычный (с постоянно вращающимся вентилятором). Мы протестируем блок питания в обоих режимах работы.

Характеристики

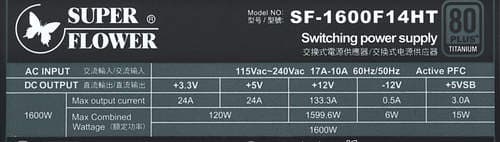

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 1600 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 1,0 — это максимальный и, разумеется, отличный показатель.

Характеристики блока питания Super Flower Leadex Titanium 1600W (SF-1600F14HT)

Длина проводов и количество разъемов

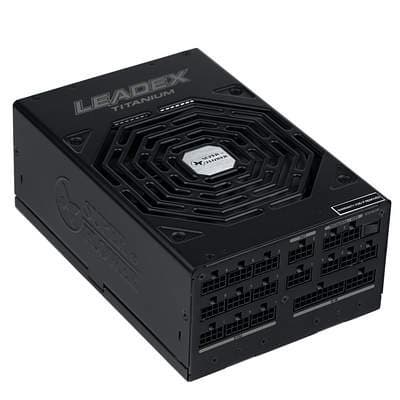

Провода и разъемы блока питания Super Flower Leadex Titanium 1600W (SF-1600F14HT)
Модульные
до основного разъема АТХ — 60 см
до процессорного разъема 8 pin SSI — 75 см
до процессорного разъема 8 pin SSI — 75 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 75 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 75 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 75 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 75 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 75 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 75 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 75 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 75 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 75 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 10 см до второго такого же разъема, плюс еще 10 см до разъема Peripheral Connector («молекс») и еще 10 см до второго такого же разъема

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1монолитный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector2разборные
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector14на 9 шнурах
4 pin Peripheral Connector2на одном шнуре
15 pin Serial ATA Connector14на 3 шнурах
4 pin Floppy Drive Connector2переходник с molex

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Длина проводов до разъемов рассчитана на размещение блока питания в высоких корпусах, включая Full tower и даже более габаритных. Это замечательно, но, с другой стороны, если у покупателя будет желание установить данную модель блока питания в относительно небольшой корпус, то велика вероятность, что провода окажутся слишком длинными, и их придется старательно укладывать внутри компактного корпуса. Хотя такой вариант и кажется гипотетическим, но он вполне возможен.

Количество разъемов для подключения компонентов внутри системного блока и их компоновка вызывают некоторое удивление: 9 шнуров с 14(!) разъемами для питания видеокарт соседствуют со всего 14 разъемами SATA Power на четырех шнурах. Зачем столько разъемов для питания видеокарт — не совсем понятно: поставить больше пяти видеокарт в бытовую систему будет затруднительно.

Но во всяком случае с подключением топовых типовых систем с 2-3 видеокартами и 3-4 накопителями проблем не возникнет совершенно точно.

Система охлаждения

Вид платы блока питания Super Flower Leadex Titanium 1600W (SF-1600F14HT)

Размещение силовых полупроводниковых элементов вполне соответствует современным тенденциям: основная их масса размещена на дочерних платах, которые установлены вертикально. Ясно, что разработчики рассчитывали на получение максимального эффекта от конвекции, так как блок питания поддерживает режим работы с остановленным вентилятором, в котором данный эффект весьма воспребован. Также во внутреннем объеме блока питания минимизировано количество проводных соединений — налицо оптимизация воздушных потоков, которая также призвана улучшить охлаждение элементов во время работы.

Вентилятор блока питания Super Flower Leadex Titanium 1600W (SF-1600F14HT)

Под штампованной решеткой установлен вентилятор RL4Z 1402512EH типоразмера 140 мм производства Globe Fan. Данная модель вентилятора основана на подшипнике качения и имеет максимальную скорость вращения 2000 об/мин. Подключение разъемное двухпроводное.

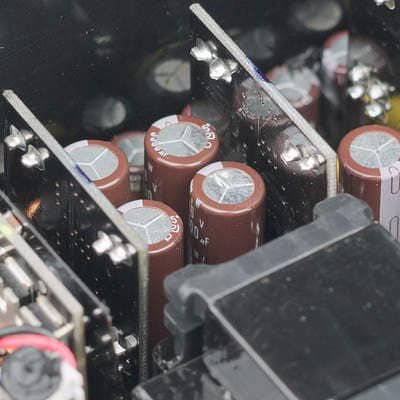

Конденсаторы блока питания Super Flower Leadex Titanium 1600W (SF-1600F14HT)

В блоке питания установлены исключительно конденсаторы, произведенные японскими компаниями — преимущественно это продукция Nippon Chemi-Con. Тут все весьма достойно.

Тестирование блока питания

Работа на максимальной мощности Super Flower Leadex Titanium 1600W (SF-1600F14HT)

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

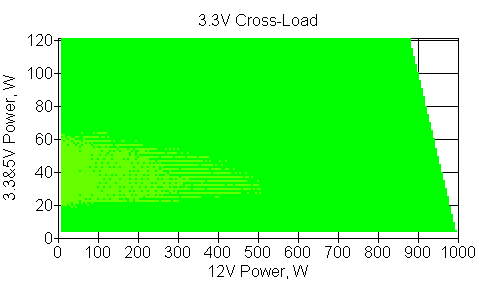

Отклонения по линии +3,3 VDC

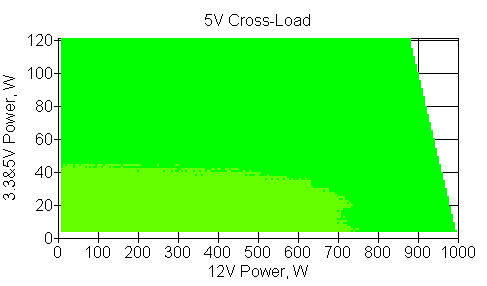

Отклонения по линии +5 VDC
Отклонения по линии +12 VDC

Электрические характеристики у блока питания отличные: во всем протестированном диапазоне мощности отклонения не превышают двух процентов, а по каналу +12VDC отклонения находятся в пределах одного процента.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

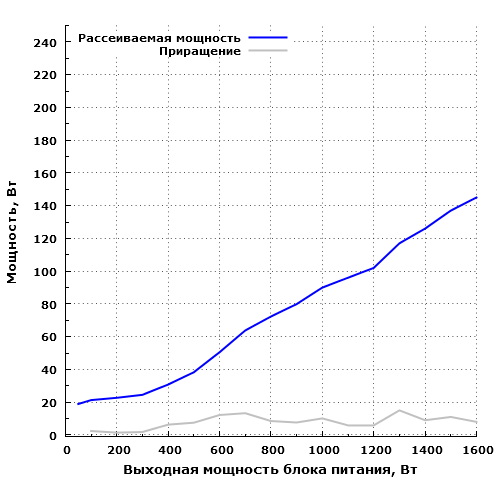

Экономичность блока питания
рассеиваемая только блоком питания мощность
Рассеиваемая мощность Super Flower Leadex Titanium 1600W (SF-1600F14HT)

Экономичность — одна из сильных сторон данной модели. 100 Вт этот блок питания рассеивает на мощности порядка 1150 Вт, а 60 Вт — на мощности порядка 680 Вт. На максимальной мощности блок питания рассеивает уже вполне солидные 145 Вт, однако примерно ту же мощность рассеивают при работе на максимуме бюджетные модели мощностью порядка 650 Вт. При этом в диапазоне от 50 до 300 Вт значение рассеиваемой мощности находится почти на одном уровне — в районе 20 Вт.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0010
STB0,2370,4
Zload0,25110,3

Что касается работы в малонагруженных и ненагруженных режимах, то и тут все весьма достойно: в неактивных режимах сам по себе БП потребляет менее 0,5 Вт, а в активном режиме — чуть больше 10 Вт.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

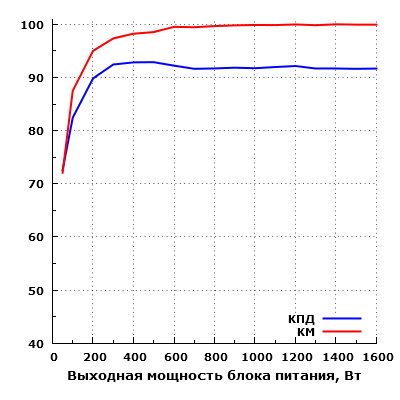

Эффективность Super Flower Leadex Titanium 1600W (SF-1600F14HT)

Эффективность БП находится на высоком уровне в широком диапазоне мощности. Согласно нашим измерениям, КПД данного БП достигает значения свыше 91% в диапазоне мощности от 300 до 1600 ватт, при этом в диапазоне от 300 до 600 Вт КПД составляет свыше 92%. Максимальное зарегистрированное значение составило около 92,89% на мощности 500 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 72%. Очевидно, что при малых мощностях нагрузки БП не бьет рекордов, что вполне типично для решений схожей мощности.

По просьбам читатетелей теперь мы измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа тестирования блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3.3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Максимальная мощность PCI-E, Втне менее 300

Подобная нагрузочная способность позволяет без проблем питать любую современную видеокарту.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

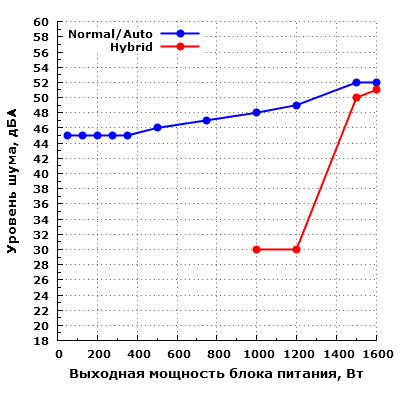

Уровень шума Super Flower Leadex Titanium 1600W (SF-1600F14HT)
Примечание: в режимах с пассивным охлаждением время измерения составляло 120 минут

В режиме, когда вентилятор вращается постоянно, шум БП превышает 40 дБА с расстояния 0,35 метра. Подобный уровень шума можно оценить как высокий, если сравнивать с типичными значениями данного параметра для жилых помещений в дневное время суток. Можно предположить, что данный режим предназначен для неблагоприятных, с точки зрения температуры окружающего воздуха, условий и ориентирован на применение этого БП в сервере или рабочей станции. Для дома подобный уровень шума не вполне адекватен.

В гибридном режиме блок питания ведет себя заметно тише. До 750 Вт вентилятор не включается при условии нахождения температуры окружающего воздуха в пределах 25 градусов.

В диапазоне 1000—1200 Вт шум можно назвать пониженным, если сравнивать с типичными значениями данного параметра для жилых помещений в дневное время суток. Однако циклически включающийся вентилятор может в некоторых случаях сильно раздражать. При этом вентилятор достаточно плавно набирает обороты до максимальных для данного номинала мощности, а потом так же весьма плавно их снижает.

В диапазоне 1500—1600 Вт шум уже очень высокий, но это и не удивляет.

В итоге акустическая эргономика довольно своеобразная: при невысоких нагрузках блок питания действительно останавливает вентилятор, но всегда есть вероятность, что при изменении температуры окружающего воздуха БП решит снова включить его, поэтому желающим собрать очень тихий компьютер лучше предпочесть что-то более предсказуемое.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

В режиме ожидания шум электроники полностью отсутствует.

Акустический шум электроники
при работе на статичной мощности
с расстояния 0,04 метра

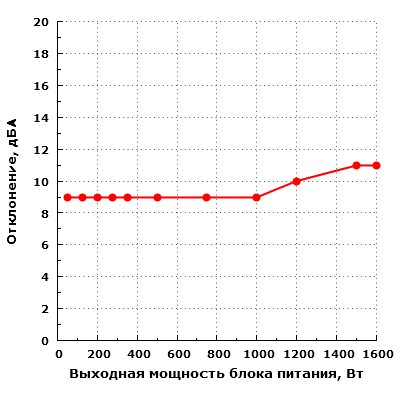

Уровень шума электроники (отклонение) Corsair RM1000

А вот под нагрузкой определенный шум электроники уверенно фиксируется во всем диапазоне мощности, этот шум можно услышать даже с некоторого расстояния.

Тепловой режим

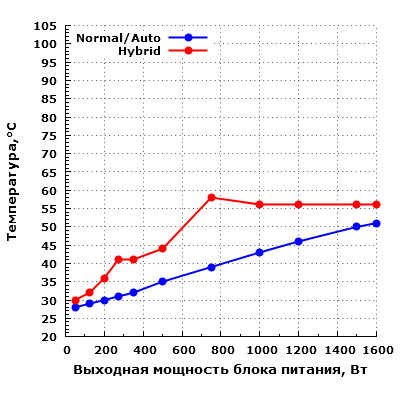

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут
Тепловой режим Super Flower Leadex Titanium 1600W (SF-1600F14HT)
Примечание: в режимах с пассивным охлаждением время измерения составляло 120 минут

В этом блоке питания вентилятор включается только при достижении пороговой температуры на термодатчике (температура конденсаторов составляла около 56 °C). Отключение вентилятора тоже происходит только при достижении пороговой температуры на термодатчике (температура конденсаторов составляла около 46 °C). Температурный диапазон сравнительно узкий, что в реальных условиях может быть чревато частыми циклами старт/стоп, которые ресурс вентилятора точно не увеличат. Впрочем, с учетом использованного подшипника качения, ресурс у него очень большой.

Для гибридного режима приведены установившиеся значения температуры, полученные после перехода блока питания из режима работы на максимальной мощности. Для номиналов нагрузки 1000 Вт и более достигнуть установившегося режима не удалось, так как вентилятор работал в режиме циклического запуска-остановки (в зависимости от мощности отличалась лишь длительность периода). Для этих режимов приведены пиковые значения.

Стоит обратить внимание, что если измерять значения температуры после запуска БП из холодного состояния за тот же период времени, то значения будут заметно выше. Так, например, при работе на мощности 200 Вт температура устанавливается на уровне около 49 градусов с небольшой тенденцией к росту. Таким образом, при долгой работе на постоянной мощности, даже не слишком высокой, существует большая вероятность рано или поздно столкнуться с запуском вентилятора, особенно это актуально летом и в отопительный сезон.

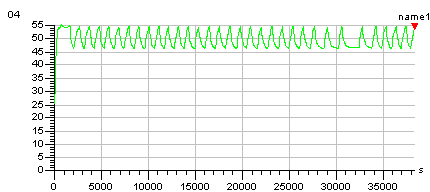

Температура конденсаторов на мощности 1600 Вт
при работе на статичной мощности в течение 120 минут
и температуре окружающего воздуха около 25 °C
Тепловой режим Super Flower Leadex Titanium 1600W (SF-1600F14HT)
Примечание: зависимость температуры (°C) от времени (с) при работе на мощности 1600 Вт

На высоких номиналах мощности от 1000 Вт в наших условиях наблюдались периоды, в течение которых вентилятор циклически включался и выключался, что создало условия для периодического изменения температуры без явного установившегося значения. Таким образом, за час температура конденсаторов несколько раз проходила диапазон от 46 до 56 °C и обратно, что вызывает расширение и сжатие электролита и явно не увеличивает срок службы конденсаторов.

С другой стороны, термонагруженность во всех режимах работы можно признать низкой, так как значения 60 градусов температура конденсаторов все-таки не достигает.

При переходе с максимальной мощности на более низкие номиналы блок питания продемонстрировал устойчивую работу с остановленным вентилятором на мощности вплоть до 750 Вт включительно. В наших условиях для остановки вентилятора требовалось менее одной минуты. Стоит учитывать сильную зависимость температуры компонентов внутри блока питания от температуры окружающего воздуха, поэтому в случае повышенных значений данного параметра включение вентилятора может происходить существенно раньше.

Функционирование при повышенной температуре

Работа на максимальной мощности Super Flower Leadex Titanium 1600W (SF-1600F14HT)

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполняются измерения температуры конденсаторов и уровня шума блока питания на двух номиналах: на максимальной мощности БП и на мощности 125 Вт.

Испытания проводились в режиме с постоянно включенным вентилятором.

Блок питания продемонстрировал устойчивую работу на максимальной мощности и при повышенной до 40 градусов температуре окружающего воздуха. Уровень шума в подобных условиях не изменился ни на максимальной мощности (52 дБА), ни на мощности 125 Вт.

Что касается температуры конденсаторов, то она составила 60 градусов (рост на 9 градусов) при работе на максимальной мощности и 46 градусов (рост на 15 градусов) при работе на мощности 125 Вт. Таким образом, даже в столь жестких условиях термонагруженность конденсаторов находится на сравнительно невысоком уровне.

Оценка потребительских качеств

Потребительские качества Super Flower Leadex Titanium 1600W находятся на хорошем уровне, но есть ряд особенностей, которые нужно учитывать. Самое важное — это довольно своеобразная акустическая эргономика с не самым удачным алгоритмом управления вентилятором, поэтому любителям тишины данная модель вряд ли подойдет. К тому же некоторые из них недолюбливают вентиляторы на подшипниках качения, предпочитая им решения на гидродинамических подшипниках. Не будем забывать и про небольшой, но при желании вполне различимый акустический шум от работы электроники БП. Поэтому основной сферой применения данной модели являются никак не системы со сверхнизким уровнем шума — скорее, мощные рабочие станции, имеющие на борту 1-2 центральных процессора и несколько видеокарт типа Titan X (или даже профессиональной серии Quadro). Вот тут данная модель БП сможет продемонстрировать все свои достоинства.

Итоги

Современная платформа с отличными электрическими характеристиками, высокой экономичностью и КПД тут соседствуют с не лучшим образом настроенной системой охлаждения. Но оставив в стороне акустическую эргономику, которую мы обсудили чуть выше, можно констатировать, что БП хорошо приспособлен для длительной работы, так как, помимо всего прочего, в нем используются конденсаторы японских производителей, а также вентилятор на основе подшипника качения, что должно обеспечить большой срок службы устройства даже при эксплуатации в весьма жестких условиях. Поэтому технико-эксплуатационные характеристики Super Flower Leadex Titanium 1600W можно оценить как очень хорошие, но стоит понимать, что это источник питания скорее для мощной рабочей станции, чем для домашнего компьютера. К сожалению, не можем сказать ничего определенного о ценах: на момент анонса статьи продукция Super Flower отсутствовала в российской рознице.


Блок питания Super Flower Leadex Titanium 1600W (SF-1600F14HT)
предоставлен на тестирование производителем
