Блок питания Hiper HPU-5B880-PE


Продукция компании Hiper широко известна среди компьютерных энтузиастов. Мы продолжаем цикл статей о продукции этой фирмы обзором БП Hiper HPU-5B880-PE.

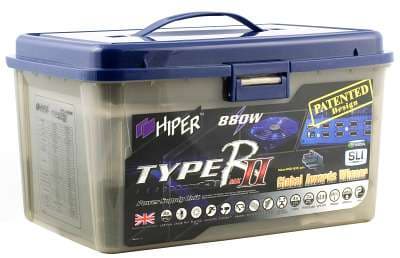

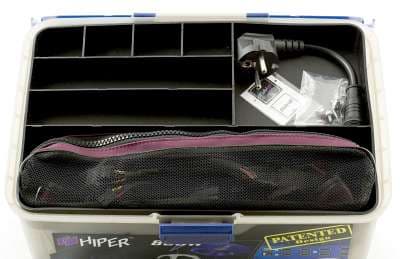

Изделие поставляется в оригинальной retail упаковке, представляющей собой пластиковый сундучок. Он снабжен ручкой для удобства транспортировки и в его верхней части находится поддон, в котором удобно размещаются аксессуары.

Нужно отметить, что проблема, имевшаяся пару лет назад с первой версией подобной упаковки, которая заключалась в самопроизвольном открывании замков в момент поднятия сундучка за ручку, успешно решена, и теперь подобных неприятных моментов не возникает.




Комплект поставки:

  • упаковка (ящик для аксессуаров);
  • шнур питания, с переходником на Euro и американскую розетки;
  • набор удлинителей молекс для подключения периферии в нейлоновом чехле;
  • 4 винта для монтажа в корпус;
  • инструкция по эксплуатации на 10 языках включая Русский;
  • руководство по инсталляции на английском языке;
  • две наклейки на корпус Hiper.

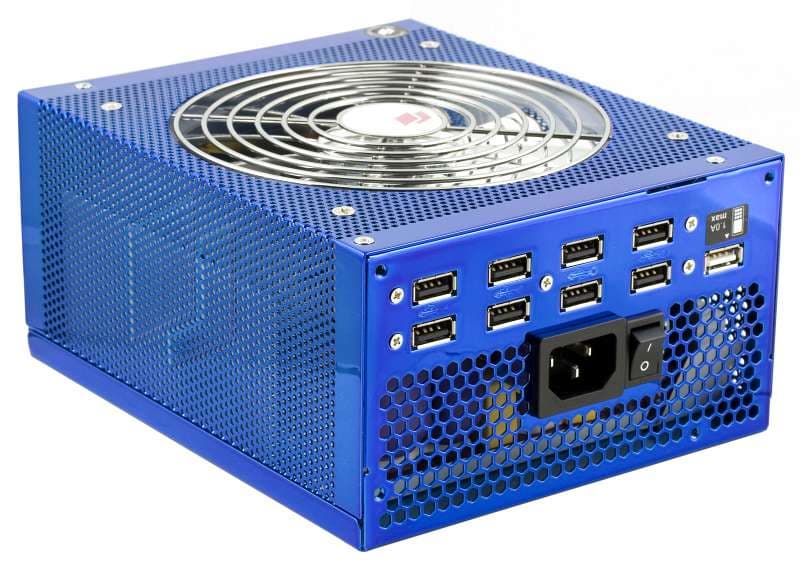

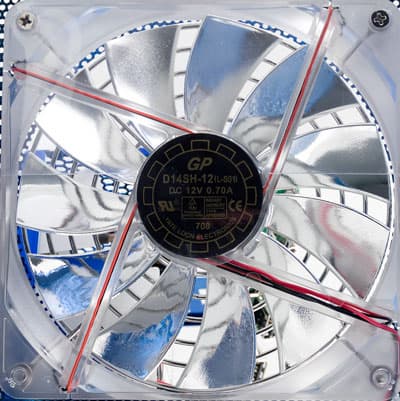

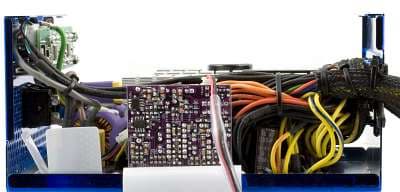

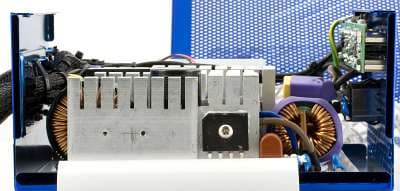

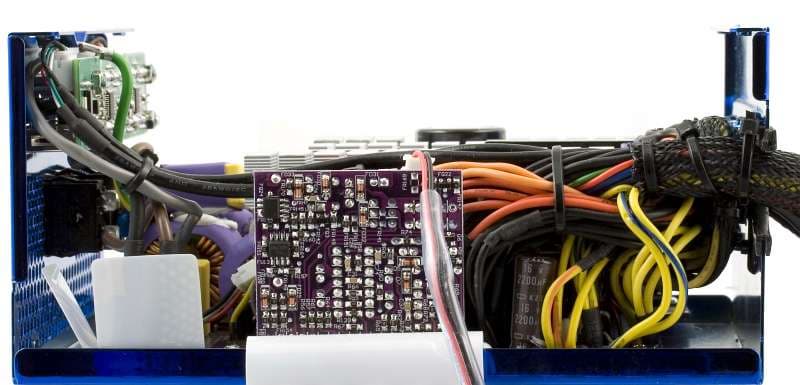

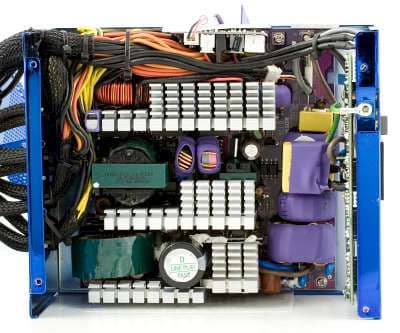

Блок питания выполнен в стальном корпусе синего цвета, имеющем зеркальное покрытие. Вентилятор охлаждения, типоразмера 135 мм находится на верхней панели. Все не занятые элементами конструкции стенки блока питания перфорированы. Во время работы вентилятор БП подсвечивается синими светодиодами. Выглядит все это весьма красиво, но, на наш взгляд, довольно неудачно с практической точки зрения.

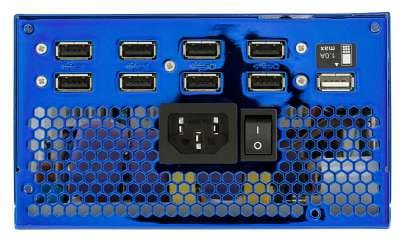

На задней панели БП этой модели, находятся два 4 портовых USB хаба и силовой выход USB, нагрузочной способностью в 1 А. Благодаря этому сомнительному нововведению, более половины задней стенки БП является непроходимым для воздуха. При такой конструкции блока питания и его системы вентиляции, крайне небольшая часть воздушного потока, генерируемого вентилятором, будет выходить наружу, основная часть будет выходить внутрь корпуса через боковые стенки. Кроме того, если 4 порта USB на задней панели корпуса еще могут иметь хоть какой-то смысл, то 8 нам представляется неоправданным излишеством.

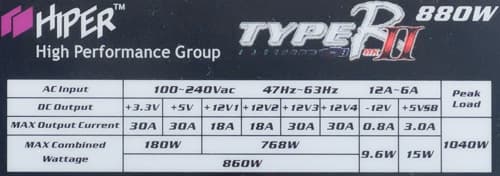

Производитель заявляет следующие характеристики изделия:


С точки зрения заявленных характеристик, маркировку блока питания можно признать адекватной для блока питания мощностью 880 Вт.

Наименование
блока питания
Максимальный ток, А Максимальная мощность, Вт
3,3V 5V 12V1 12V2 12V3 12V4 3,3&5V 12V Общая
ATX12V ver. 2.3 180W 13 14 10 80 120 175
ATX12V ver. 2.3 220W 13 14 14 80 168 215
ATX12V ver. 2.3 270W 19 15 17 97 204 265
ATX12V ver. 2.3 300W 21 15 11 8 103 216 295
ATX12V ver. 2.3 350W 21 15 11 14 103 264 345
ATX12V ver. 2.3 400W 24 15 17 14 120 300 395
ATX12V ver. 2.3 450W 24 15 17 16 120 360 445
Hiper HPU-5B880-PE 30 30 18 18 30 30 180 768 860

Длина проводов для подключения комплектующих внутри системного блока, у данного БП следующая:

  • до основного разъема АТХ — 60 см;
  • до процессорного разъема 8 pin SSI — 60 см;
  • до разъема ATX12V — 60 см;
  • до первого разъема PCI-E 2.0 VGA Power Connector — 45 см, плюс еще 5 см до PCI-E 1.0 VGA Power Connector;
  • до первого разъема PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 5 см до PCI-E 1.0 VGA Power Connector;
  • до первого разъема SATA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема;
  • до первого разъема SATA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема;
  • до разъема Peripheral Connector (молекс) — 35 см;
  • до разъема Peripheral Connector (молекс) — 45 см;
  • до разъема Peripheral Connector (молекс) — 65 см;
  • тройник Peripheral Connector (молекс) — 15 см;
  • тройник Peripheral Connector (молекс) — 15 см;
  • тройник Peripheral Connector (молекс) — 15 см;
  • тройник Peripheral Connector (молекс) — 15 см;
  • переходник с Peripheral Connector (молекс) на 4 pin Floppy Drive Connector— 15 см;
  • переходник с Peripheral Connector (молекс) на 4 pin Floppy Drive Connector— 15 см;
  • переходник PCI-E 2.0 VGA Power Connector на PCI-E 1.0 VGA Power Connector — 5 см;
  • переходник PCI-E 2.0 VGA Power Connector на PCI-E 1.0 VGA Power Connector — 5 см;
  • до 10 pin internal USB разъема — 60 см.

Наименование разъема Количество коннекторов
(доступно через переходники)
24 pin Main Power Connector 1 не разборный
4 pin 12V Power Connector 1
8 pin SSI Processor Connector 1
6 pin PCI-E 1.0 VGA Power Connector 2 (4)
8 pin PCI-E 2.0 VGA Power Connector 2
4 pin Peripheral Connector 3 (7)
15 pin Serial ATA Connector 4
4 pin Floppy Drive Connector (2)

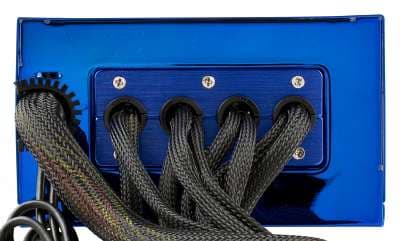

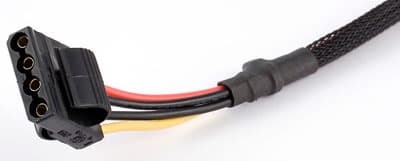

Все силовые кабели заделаны в нейлоновую оплетку черного цвета, а разъемы Peripheral Connector (молекс) выполнены саморазжимными (эргономичными).


Количества разъемов и длины проводов более чем достаточно, для любого применения, а для типичного системного блока даже избыточно. Вероятно, расчет делается на использование БП в игровой станции высокого уровня с использованием двух двухпроцессорных графических плат.






Тестирование

Мы протестировали блок питания на соответствие заявленным характеристикам, используя нагрузочный стенд PSU-test 950W и цифровой TrueRMS Ваттметр Metrix PX-110.

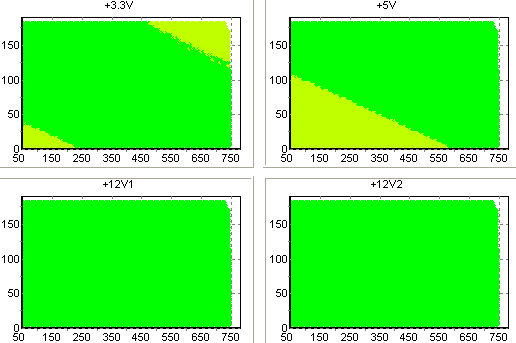

Основным тестом является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5V, с одной стороны (по оси ординат), и максимальной мощностью по шине 12V с другой стороны – по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения:

  • насыщенный зеленый — 1% (отлично);
  • светло-зеленый — 2% (очень хорошо);
  • желтый — 3% (хорошо);
  • оранжевый — 4% (удовлетворительно);
  • красный — 5% (плохо, но в пределах нормы);
  • коричневый — более 5% (неудовлетворительно).


По результатам тестирования, мы наблюдаем отличную работу блока питания. Отметим, что во время тестирования выявилась неустойчивая работа БП при малой нагрузке по шине 12 В. Для проведения тестов нам пришлось нагрузить шину 12 В постоянной нагрузкой в 50 Вт.

Основной характеристикой, показывающей энергоэффективность блока питания, является коэффициент полезного действия (КПД). Значение КПД показывает сколько процентов электроэнергии потребленной из электросети будет подано на выход блока питания после преобразования. Мы считаем КПД более 85% отличным показателем, от 80 до 85% - хорошим, от 75 до 80% - удовлетворительным, а ниже 75% - низким.

Производитель заявляет о КПД блока питания в 85%. Мы провели тестирование, в ходе которого определили КПД и коэффициент мощности (КМ) для диапазона нагрузок от 50 до 800 Вт.

По результатам тестирования, зафиксирован очень высокий КПД в диапазоне выходной мощности от 200 Вт до 800 Вт. Максимальный КПД в 86%, блок питания показал на нагрузке в 500 Вт. В диапазоне нагрузок от 150 Вт до номинала, КПД не падал ниже 82%, а коэффициент мощности был выше 88%. Мы считаем эти показатели очень хорошими.

После часа работы на максимальной мощности, температура корпуса БП в самой горячей части была 37°C, а температура выдуваемого воздуха достигла 51°C. При этом температура окружающего воздуха была 27°C.

Как мы и предполагали, система охлаждения крайне неэффективна. Ситуация, несомненно, усугубится при установке блока питания в корпус.

Встроенный USB-концентратор

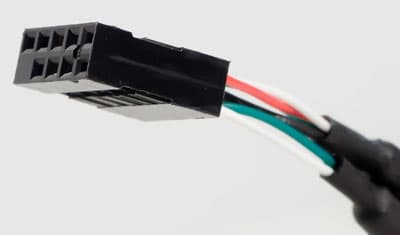

Блок питания оснащен встроенным восьмипортовым USB-концентратором, который подключается к системной плате стандартным монолитным коннектором (2x5 pin) и задействует два USB-порта системной платы.


Девятый разъем USB представляет собой розетку для питания и подзарядки USB-устройств, максимальная сила тока, подводимая к данному разъему, по заявлению производителя, составляет 1 ампер, при напряжении 5 В мощность составит 5 Вт.


Питание в режиме Stand by, в случае отсутствия подключения БП к системной плате, подается только на разъем номер девять, то есть на розетку. Так что использовать ее можно даже в случае отсутствия или полной неработоспособности всего остального железа.

После включения компьютера мы измерили значения напряжений, подаваемые на USB-порты блока питания и системной платы:

Наименование порта Power OnStand by
Порты USB концентратора 5,12 В0,324 В
Порт розетки 5,17 В5,17 В
Порты системной платы 5,10 В 0,324

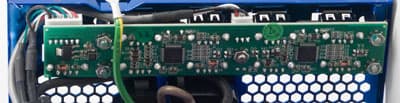

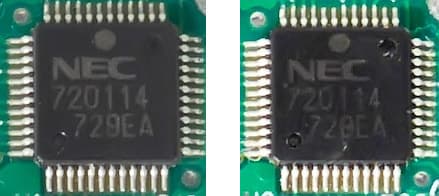

Собрав все факты воедино, мы приходим к выводу, что питание USB-концентратора осуществляется от системной платы, а не от автономного преобразователя в блоке питания в отличие от порта-розетки. То есть встроенный концентратор является пассивным хабом–разветвителем. Между тем, концентратор основан на двух микросхемах NEC uPD720114, которые способны использовать как питание от хоста, так и автономный внешний источник питания. Желающие могут ознакомиться с даташитом в формате PDF (286 kb).




Переходим к тестированию скорости интерфейса USB-концентратора. Для этого мы используем внешний жесткий диск Verbatim, имеющий формат 2,5".

Мы воспользуемся двумя стандартными тестами из методики тестирования внешних накопителей, а именно:

  • буферизованное чтение;
  • буферизованная запись.


Как можно заметить, скорости работы накопителя подключенного к порту системной платы и к порту блока питания имеют минимальные отличия в пользу прямого подключения к системной плате.

Также мы провели тест копирования файлов большого объема.


При выполнении данной задачи ситуация, в целом, аналогична - суммарная разница укладывает в один процент от общей скорости передачи данных.

Подведем итоги. Подобное решение получилось действительно оригинальным, но при этом оно имеет и ряд недостатков. В первую очередь, – это питание концентратора от системной платы, что снижает предельную индивидуальную нагрузочную способность портов концентратора, а также не обеспечивает полноценной автономности последнего. Один порт с автономным питанием действительно есть, но фактически он не относится к концентратору – это просто розетка для подзарядки с разъемом USB. Количество и вариант подключения портов в концентраторе сложно признать оптимальными, так как в настоящее время на системных платах размещается от 4 до 8 портов USB плюс еще минимум по два порта есть на любом корпусе. Итого от шести до десяти полноценных портов. Целесообразнее было бы разместить в концентраторе четыре порта с автономным питанием, при этом можно обойтись без дополнительной розетки. Или пойти по другому пути и установить 2-3 розетки с разъемом USB и отказаться от концентратора, что для блока питания более логично.

Имеющаяся реализация функционирует без особых нареканий, то есть концентратор успешно и с нормальной скоростью выполняет свою задачу, а розетка - свою.

Несмотря на все наши нарекания, блок питания все-таки заслуживает награды за оригинальный дизайн.

Выводы

Представленный блок питания вполне соответствует своему позиционированию, и пользователь, собирающий мощную графическую станцию, определенно, не будет разочарован.

За оригинальную и очень удобную упаковку блок питания получает награду Excellent Package за август.

Достоинства

  • высокая стабильность выходных напряжений;
  • высокий КПД - 80 процентов и более;
  • большой выбор коннекторов;
  • полноценный Retail комплект поставки.

Недостатки

  • неустойчиво работает при нагрузке менее 50 Вт;
  • неэффективная схема охлаждения.
