В конце 2009 года у многих компаний возникли определенные финансовые затруднения, не избежала их и компания Hiper. Однако в этом году после проведения реструктуризации бизнеса Hiper представила новую линейку продуктов, включающую на данный момент три серии блоков питания. Правда, с учетом того факта, что новый сайт Hiper пока не имеет достаточной информации о новых продуктах, с перечнем моделей можно ознакомиться на сайте дистрибьютера — компании Merlion.

Сейчас в производственной гамме компании Hiper имеется три серии блоков питания: Type S, Type M, Type K. Сегодня мы познакомимся с младшим представителем серии Type K — блоком питания Hiper Type K700.

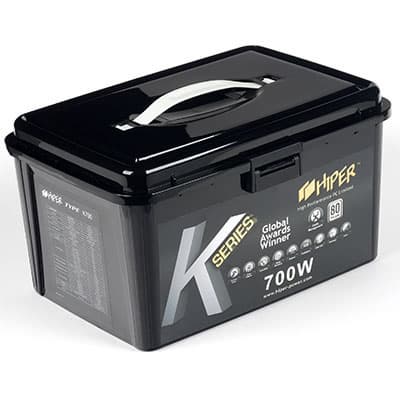

Блок питания поставляется в упаковке, предназначенной для розничной продажи, представляющей собой пластиковый контейнер с ручкой для переноски и запорной скобой. Ранее поставка в подобной упаковке была прерогативой топовой серии Type R.

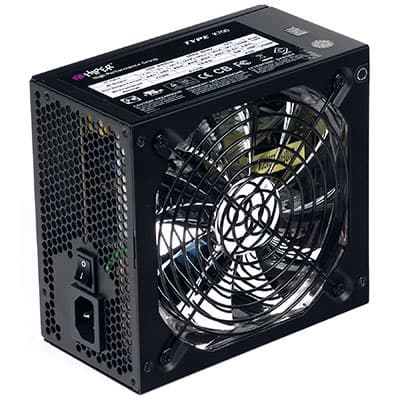

Модель выполнена в матовом корпусе черного цвета с зеркальным серебристым вентилятором, который к тому же имеет голубую подсветку. Возможно кому-то подобный дизайн покажется интересным и оригинальным, однако сочетание черного и серебристо-серых оттенков при оформлении компьютерных комплектующих уже порядком поднадоело. Да и голубая подсветка давно не является элитным аксессуаром.

Характеристики

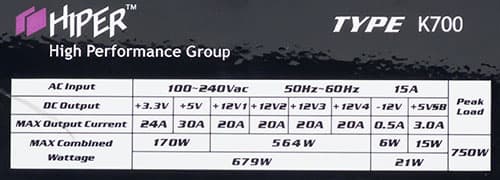

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 564 Вт. Данная величина находится между соответствующими значениями типовых блоков питания мощностью 550 и 600 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,83, что является низким показателем для современных решений подобной мощности.


Наименование блока питания Максимальный ток, А Максимальная мощность, Вт КНС12В
3,3V 5V 12V1 12V2 12V3 12V4 3,3&5V 12V Общая
ATX12V ver. 2.3 180W
13 14 10 80 120 175 0,686
ATX12V ver. 2.3 220W
13 14 14 80 168 215 0,781
ATX12V ver. 2.3 270W
19 15 17 97 204 265 0,77
ATX12V ver. 2.3 300W
21 15 11 8 103 216 295 0,732
ATX12V ver. 2.3 350W
21 15 11 14 103 264 345 0,765
ATX12V ver. 2.3 400W
24 15 17 14 120 300 395 0,76
ATX12V ver. 2.3 450W
24 15 17 16 120 360 445 0,81
EPS12V ver. 2.91 550W
24 24 16 16 14 8 140 492 550 0,895
Hiper Type K700 24 30 20 20 20 20 170 564 679 0,83
EPS12V ver. 2.91 600W
24 24 16 16 16 16 140 576 600 0,96
EPS12V ver. 2.91 650W
24 30 16 16 16 16 170 624 650 0,96
EPS12V ver. 2.91 700W
24 30 16 16 16 16 170 672 700 0,96
EPS12V ver. 2.91 750W
24 30 16 16 16 18 170 720 750 0,96
EPS12V ver. 2.91 800W
24 30 16 16 16 18 170 768 800 0,96

Длина проводов и количество разъемов

  • до основного разъема АТХ — 50 см
  • до процессорного разъема 8 pin SSI — 50 см
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до разъема Peripheral Connector (молекс) — 50 см, плюс 15 см до второго такого же разъема
  • до разъема Peripheral Connector (молекс) — 50 см, плюс 15 см до второго такого же разъема, плюс еще 15 см до разъема питания FDD
Наименование разъема Количество коннекторов Примечание
всего съемных
24 pin Main Power Connector1разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector2разборные
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector42+2разборные
4 pin Peripheral Connector42+2эргономичные
15 pin Serial ATA Connector84+4
4 pin Floppy Drive Connector11

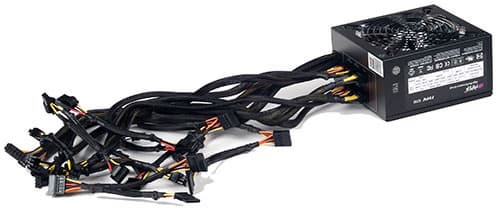

У данного блока питания используется так называемая модульная система подключения проводов с разъемами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Количество разъемов и их размещение на жгутах проводов если и не является оптимальным, то во всяком случае вплотную приближается к таковому на сегодняшний день для блока питания подобной мощности. Конечно, было бы несколько лучше, если бы разъемы SATA Power были распределены по трем жгутам (4+2+2), но это не настолько критичный фактор, чтобы придавать ему большое значение.

Длина проводов у данного блока питания средняя. Ее будет вполне достаточно для использования в корпусах типоразмера minitower, miditower и fulltower с верхним расположением БП, а также в компактных корпусах типоразмера miditower высотой в пределах 40 см с нижним расположением блока питания. В более габаритных корпусах с нижним расположением блока питания возможно окажется недостаточной длина проводов до коннектора питания процессора.

В данной модели блока питания предусмотрена возможность подключения двух видеокарт с двойным питанием, а также двух процессоров.

Конструкция

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений.

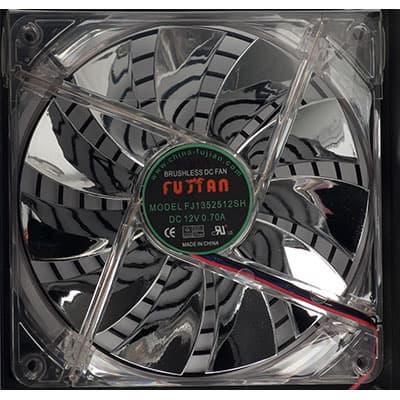

Под проволочной решеткой установлен вентилятор FJ1352512SH типоразмера 135 мм производства компании Fujian, имеющий трехпроводное подключение через двухконтактный разъем к основной плате и отдельным проводом — для питания подсветки.

Вентилятор имеет яркую подсветку голубого цвета, которая при работе освещает весь корпус.

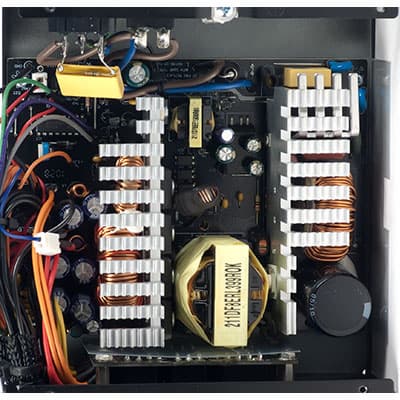

В накопителе входного выпрямителя установлен конденсатор емкостью 390 мкФ (420 В), произведенный тайваньской компанией Teapo. Конденсаторы подобной емкости обычно устанавливают в блоки питания мощностью 550-600 ватт, в моделях же мощностью 700 ватт обычно применяют батарею из двух конденсаторов эквивалентной емкостью порядка 500—600 мкФ. Так что определенная экономия тут налицо.

Все конденсаторы, установленные в выходном каскаде, произведены компанией JunFu и рассчитаны на максимальную температуру 105 градусов.

Основные полупроводниковые элементы установлены на двух среднего размера радиаторах толщиной около 4 мм, входная диодная сборка установлена на собственном небольшом теплоотводе. Радиаторы частично перекрывают расположенные рядом с ними элементы (конденсаторы, дроссели) и имеют достаточно высокое аэродинамическое сопротивление за счет развитого оребрения в верхней части. Пластиковая накладка на вентиляторе выполнена также не особо качественно, так как имеет низкую жесткость и не слишком удачную конструкцию.

В целом конструкция блока питания производит впечатления среднебюджетного решения из нижнего сегмента.

Характеристики
Максимальная выходная мощность 700 Вт
Рабочий диапазон входных напряжений  расширенный
Наличие и тип ККМ (PFC) есть, активный (APFC)
Длина корпуса 150 мм
Масса (без упаковки) 2 кг
Типоразмер вентилятора 135 мм
Модель вентилятора FJ1352512SH
Подключение вентилятора трехпроводное
Пластиковая накладка на вентиляторе (дефлектор) есть (на четверть)
Решетка перед вентилятором проволочная
Количество радиаторов 2
Толщина основания радиаторов 4 мм
Линейные размеры основания 95×30 мм
Производитель конденсаторов Teapo, JunFu
Наличие выключателя сетевого питания есть
Наличие защитной втулки в отверстии для проводов есть
Подсветка вентилятор с голубой подсветкой

Тестирование блока питания

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 1 процентотлично
 2 процентаочень хорошо
 3 процентахорошо
 4 процентаудовлетворительно
 5 процентовплохо
 более пяти процентовнеудовлетворительно

Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.

Отклонения значений выходных напряжений от номинала
 +3,3VDC+5VDC+12VDC
 12V Power, W — Мощность по шине +12VDC, Вт

  3,3V 5V 12V Общая
По всей полуплоскости очень хорошо неудовлетворительно неудовлетворительно 0,57 (неудовлетворительно)
В рабочем диапазоне отлично очень хорошо очень хорошо 4,14 (очень хорошо)

При типичном распределении мощности по каналам отклонения не превышают двух процентов для каналов +12VDC и +5VDC и одного процента для канала +3,3VDC — это хороший показатель, причем не только для среднебюджетного решения.

При нетипичных нагрузках отклонения значений напряжений +5VDC и +12VDC выходят из допустимого пятипроцентного диапазона. Однако происходит это только в самых крайних точках, к которым в реальной системе, а не на тестовом стенде приблизиться практически невозможно.

Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.

Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V — конечно, при условии, что значения напряжений остаются в пределах нормы.

В нашем случае мощность, рассчитанная по данной формуле, составила 606 ватт.

Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.

В данном случае КМК = 606/700 = 0,866

Подобное значение можно считать неудовлетворительным для современного блока питания. Низкий показатель данного коэффициента демонстрирует, что производитель добирает недостаточную мощность по основной шине +12VDC за счет менее востребованных линий 3,3&5V.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и расчете коэффициента полезного действия и коэффициента мощности.

Средний КПД блока питания
Диапазон мощности Значение Оценка
Полный82,9хорошо
50—250 Вт83,7очень хорошо
100—500 Вт85,4отлично

КПД данной модели находится в целом на вполне типичном среднем уровне для современных решений.

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Уровень шума блока питания находится на среднем уровне во всем измеренном диапазоне мощности. Таким образом, данная модель малопригодна для систем со сверхнизким уровнем шума малой мощности, а вот для производительных систем, с классическими воздушными кулерами, уровень шума блока питания вряд ли как-то заметно скажется на общем уровне шума системы при работе последней в типичных условиях.

Позиционирование и рекомендации по использованию

Несмотря на то, что данная модель имеет неплохой набор потребительских качеств, воспользоваться ими в полном объеме будет затруднительно, так как подключение комплектующих в габаритных корпусах с нижним расположением БП может быть сильно осложнено недостаточной длиной проводов для питания процессора.

Также стоит отметить недостаточную мощность шины +12VDC для современной модели, промаркированной как блок питания мощностью 700 ватт.

Итоги

С учетом электрических параметров и набора потребительских качеств, рассмотренный БП может конкурировать со среднебюджетными решениями мощностью 550-600 Вт (преимущественно геймерской ориентации) различных производителей, со стоимостью около 100 долларов.

За оригинальную и удобную упаковку данной модели присуждается редакционная награда Excellent Package за декабрь 2010 года.

Средняя текущая цена (количество предложений)
Блок питания Hiper Type K700
Н/Д(0)


Блок питания Hiper Type K700 предоставлен на тестирование производителем
