Блок питания Chieftec GPS-500C

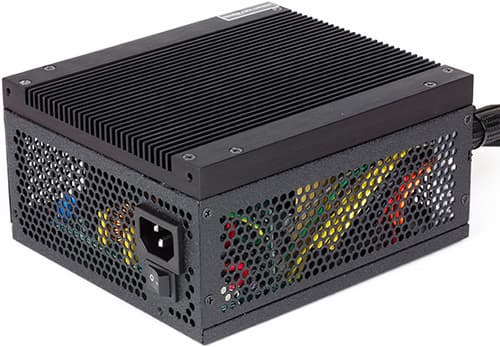

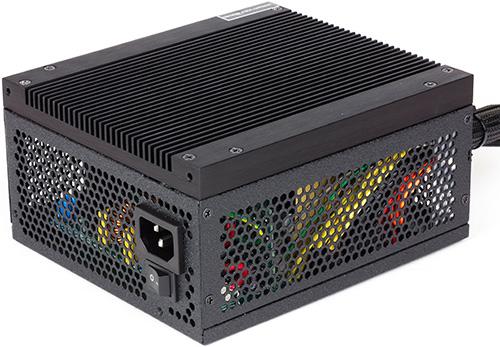

Внешний вид блока питания Chieftec GPS-500C
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

В последнее время интерес к безвентиляторным блокам питания заметно возрос, причем как среди энтузиастов — любителей тишины, так и среди обычных пользователей, желающих минимизировать шум от компьютера, но не имеющих желания или возможности заниматься выбором действительно тихих решений из сотен моделей блоков питания с активными системами охлаждения. И если среди решений малой мощности широко распространены двухкомпонентные блоки питания, представляющие из себя комплект внешнего AC/DC-преобразователя с выходом 12-19 вольт и внутреннего DC/DC-конвертора с поддержкой ATX-логики, то среди решений средней мощности с номиналом 400-550 Вт представлены преимущественно БП классического формата, которые выполнены в едином корпусе и устанавливаются на посадочное место, предназначенное для БП формата ATX. Безвентиляторных же блоков питания не так много, а имеющихся в свободной продаже на территории России — еще меньше. До недавнего времени выбор российского покупателя был ограничен только продукцией компаний Seasonic и FSP, причем пассивные блоки питания данных компаний еще нужно было еще хорошенько поискать, особенно если покупатель располагался за МКАДом.

В конце 2012 года компания Chieftec анонсировала новую модель блока питания мощностью 500 Вт с полностью пассивной системой охлаждения, а уже в первом квартале 2013-го эта модель появилась в свободной продаже на территории России. Интернет-сообщество достаточно быстро определило OEM-производителя данной модели — им оказалась довольно известная компания Super Flower.

Волею судеб, данная модель была отнесена производителем к серии Smart, в которой представлены совсем бюджетные решения, а также продукты для производителей ПК. Это странно, так как подобный блок питания вполне можно позиционировать как премиальное решение, да и вообще он является единственным имеющим сертификат 80Plus Platinum из всей производственной гаммы компании Chieftec. Возможно, GPS-500C является пробным шаром перед выходом целой серии пассивных БП, но знать мы этого не можем.

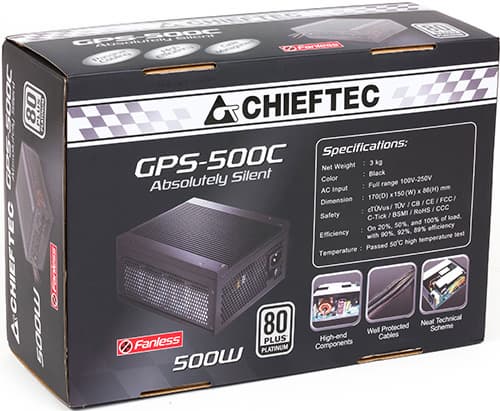

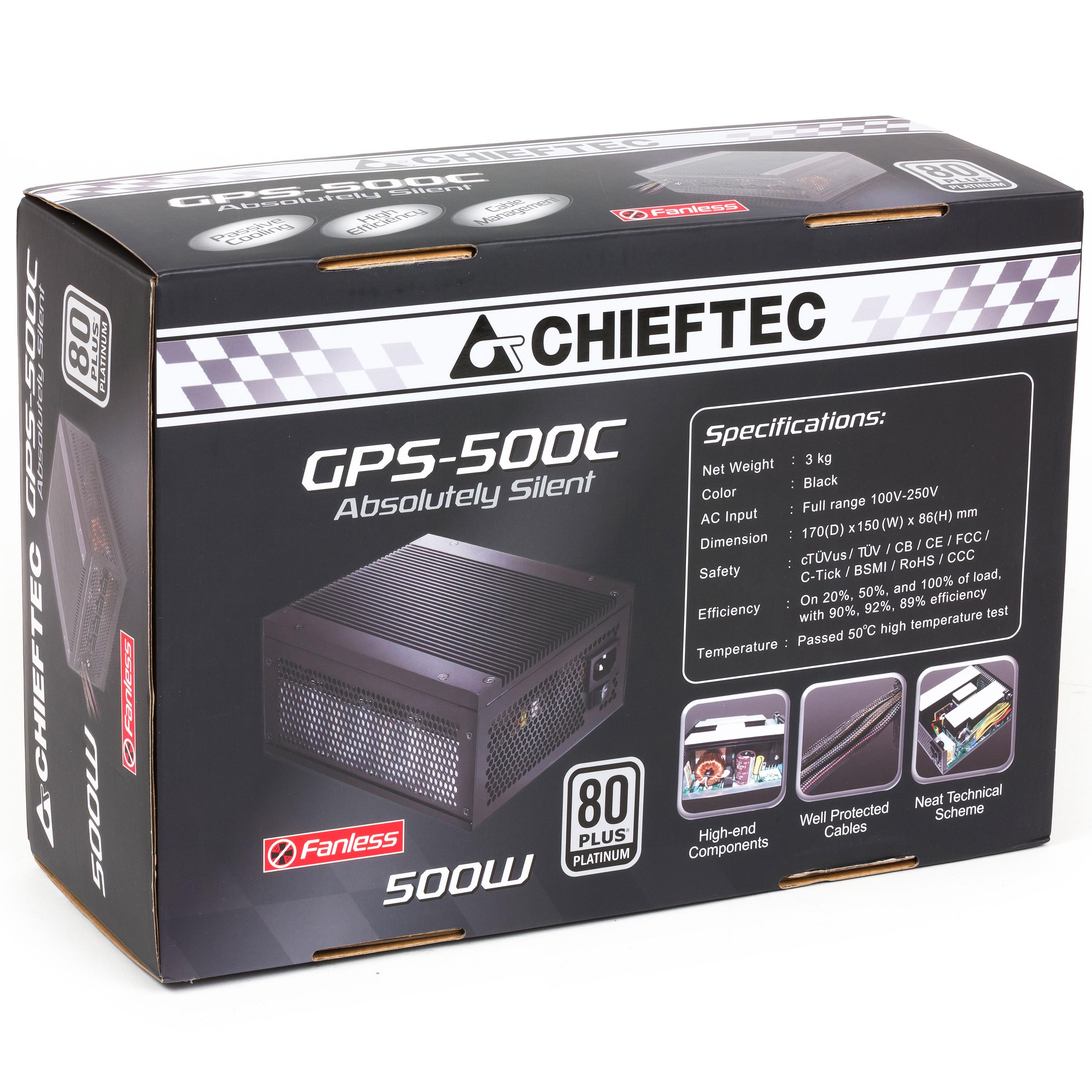

Упаковка блока питания Chieftec GPS-500C

Поставляется данная модель в картонной коробке средних размеров, имеющей цветную полиграфию, что вполне типично для продукции Chieftec — упаковка экономичная, но вполне достаточная для защиты устройства. Вместе с тем, коробка с блоком питания очень увесистая, но ручки для переноски не имеет, что несколько неудобно.

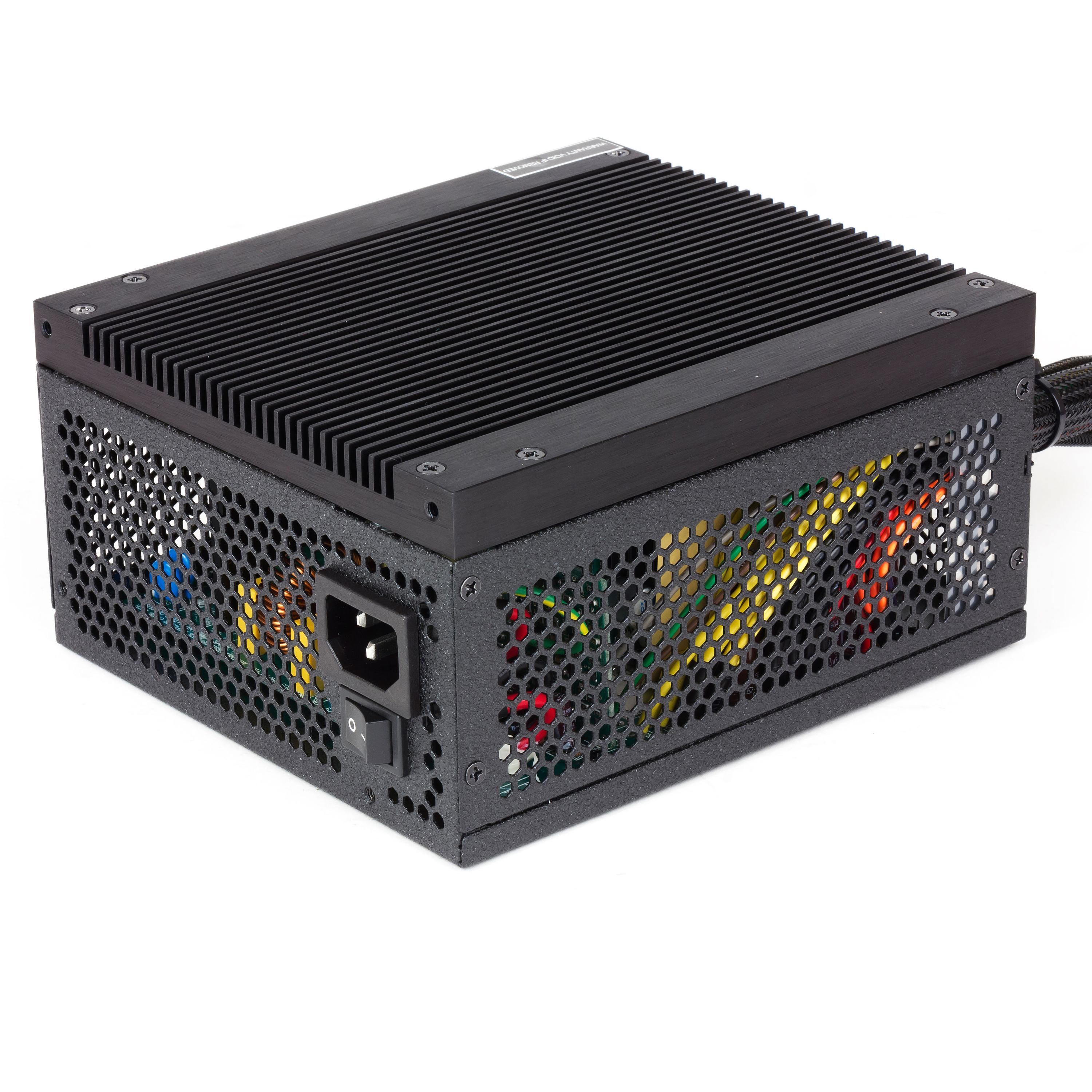

Блок питания выглядит довольно брутально благодаря верхнему радиатору, черному цвету окраски, а также угловатым формам в целом.

Характеристики

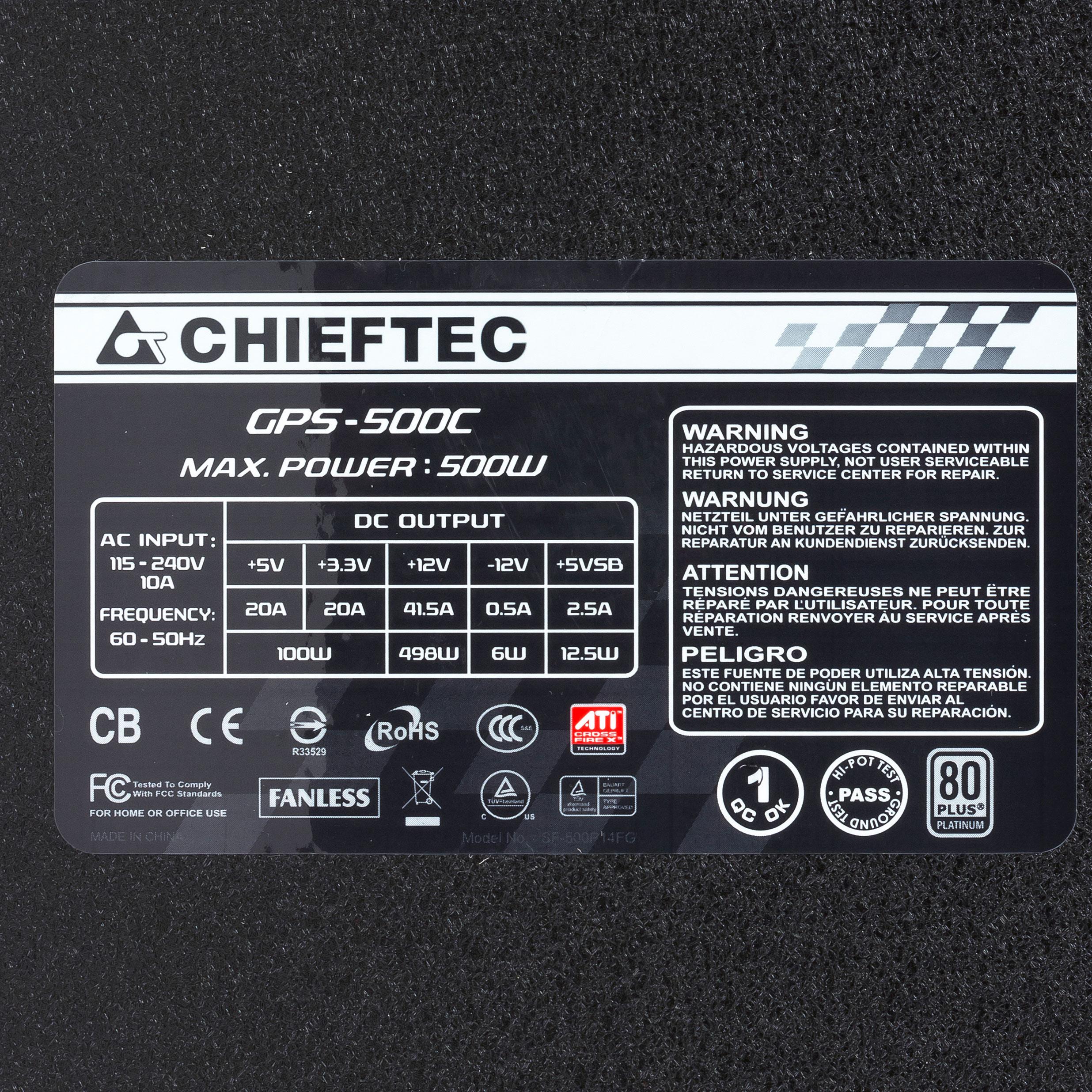

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 498 Вт (41,5 А). Соотношение мощности по шине +12VDC и полной мощности составляет 0,996 — это отличный показатель.

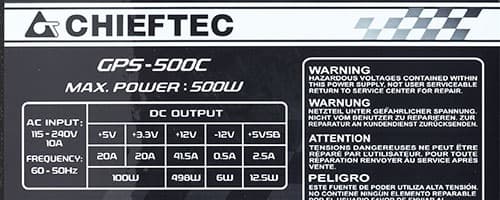

Характеристики блока питания Chieftec GPS-500C

Длина проводов и количество разъемов

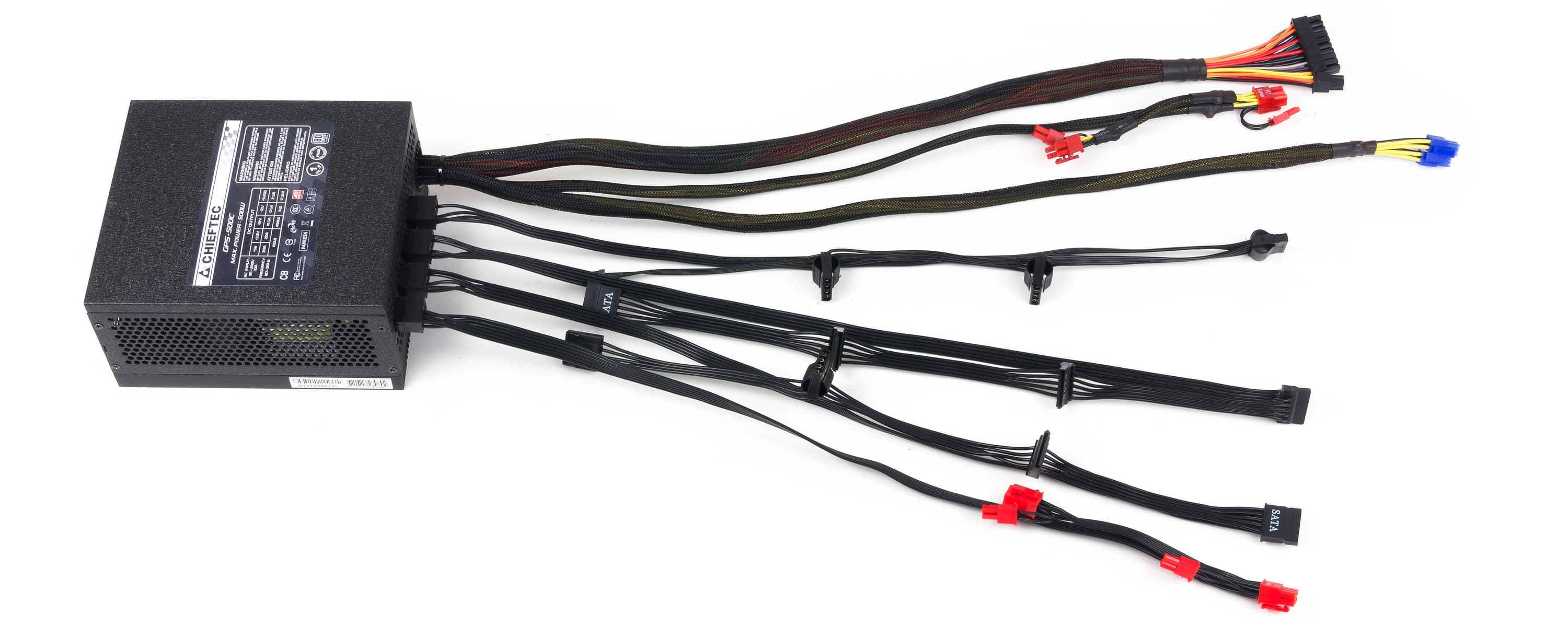

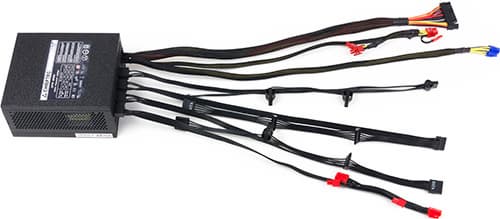

Провода и разъемы блока питания Chieftec GPS-500C
Фиксированные
до основного разъема АТХ — 60 см
до процессорного разъема 8 pin SSI — 65 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 15 см до второго такого же разъема
Модульные
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 12 см до второго, еще 12 см до третьего и еще 12 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 12 см до второго такого же разъема, еще 12 см до разъема Peripheral Connector («молекс») и еще 12 см до еще одного разъема Peripheral Connector («молекс»)
до первого разъема Peripheral Connector (молекс) — 50 см, плюс 12 см до второго и еще 12 см до третьего такого же разъема, плюс 12 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector4разборные
4 pin Peripheral Connector5эргономичные
15 pin Serial ATA Connector6на 2 жгутах
4 pin Floppy Drive Connector1

У данного блока питания используется так называемая модульная система подключения проводов с коннекторами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 60 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора питания процессора — около 65 см. Таким образом, с большинством современных корпусов проблем быть не должно. Но в случае использования очень габаритных корпусов типоразмера full tower и более длина проводов до коннектора питания процессора может оказаться недостаточной.

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество разъемов SATA Power, порядка 8 штук на трех жгутах, а к количеству разъемов питания видеокарты особых претензий нет, скорее даже их количество избыточно.

Система охлаждения

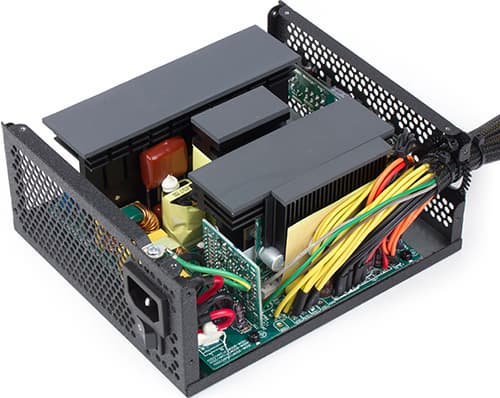

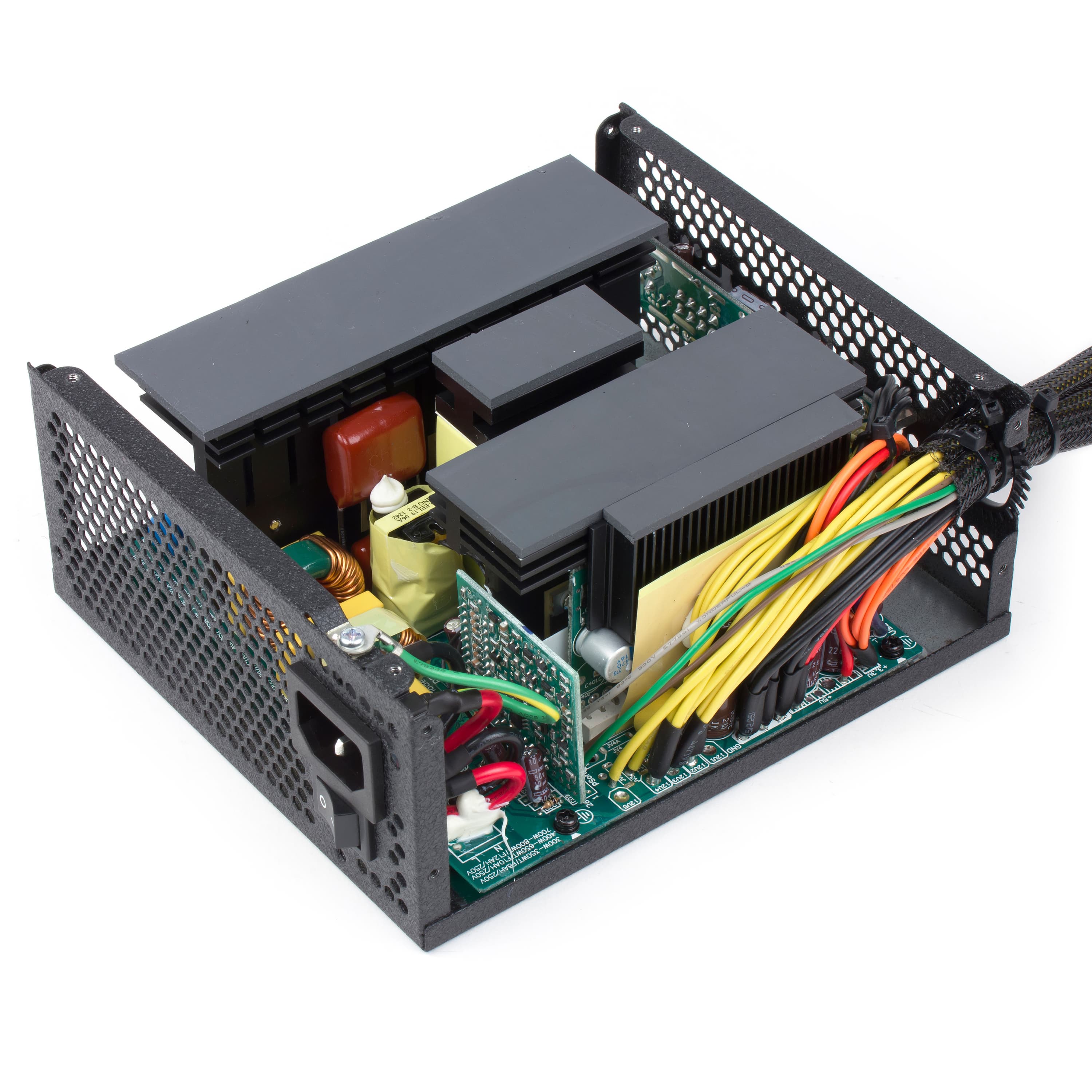

Вид платы блока питания Chieftec GPS-500C

С одной стороны, расположение элементов во внутреннем объеме блока питания вполне типично, с другой — бросаются в глаза отличия в виде диэлектрических прокладок на радиаторах и трасформаторе, который, к слову сказать, тоже имеет дополнительный теплорассеиватель. Также весьма плотно занят объем выходного каскада, в том числе радиатором на плате преобразователей +3.3VDC и 5VDC.

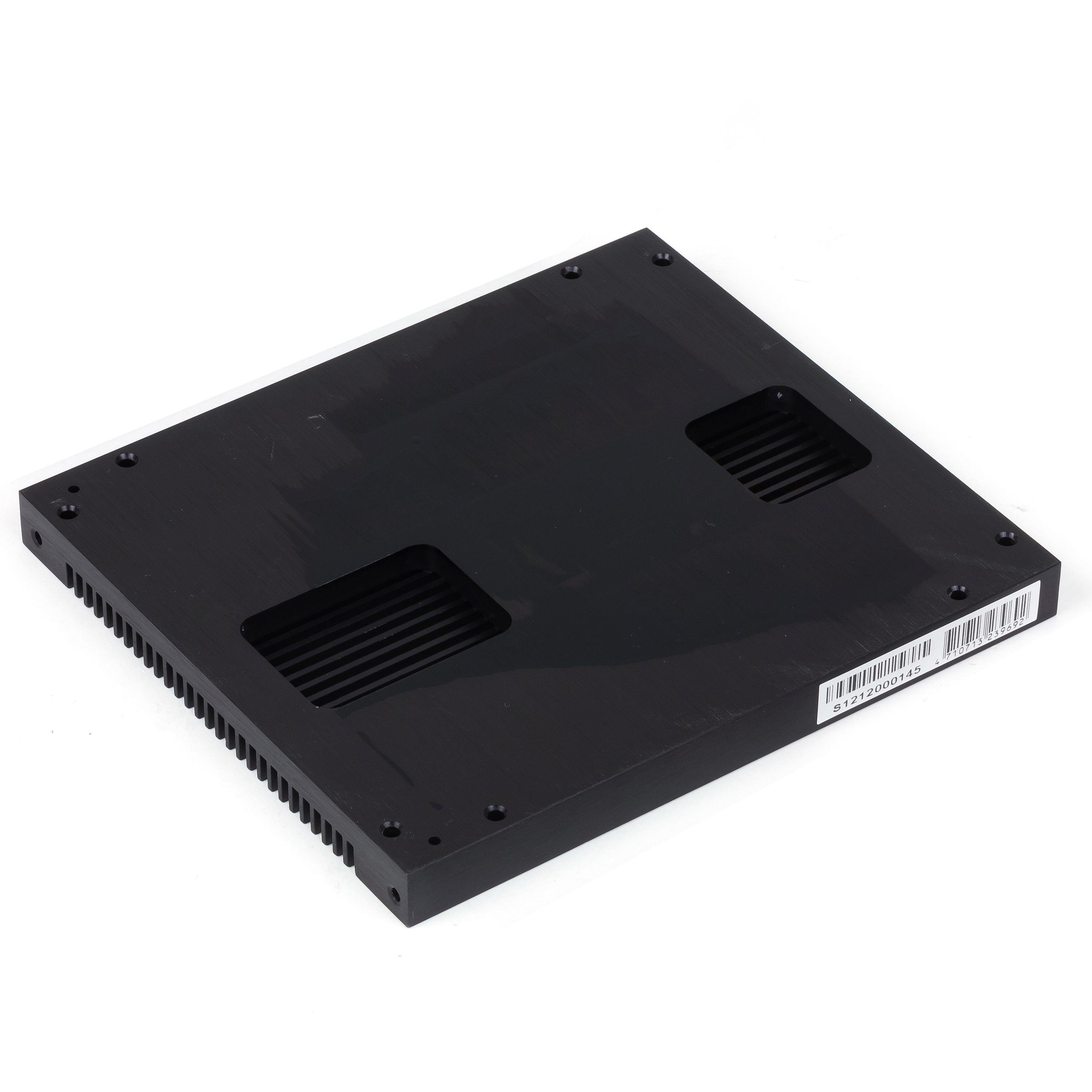

Верхний радиатор изготовлен из цельной пластины толщиной около 15 мм, он имеет два вентиляционных отверстия, располагающиеся с двух сторон от основного трансформатора. Данные отверстия должны способствовать улучшению охлаждения элементов посредством конвекции при горизонтальном расположении БП, поэтому желательно их ничем не закрывать при установке в корпус. Верхний радиатор можно считать теплорассеивателем, так как непосредственно к нему нагревающиеся элементы не присоединены. С радиаторами высоковольтной и низковольтной части, а также трансформатором верхний теплорассеиватель соединяется через термоинтерфейс толщиной около 2 мм, который напоминает мокрую резину. Термоинтерфейс с двух сторон имеет клеевое покрытие, что обеспечивает его плотное прилегание к деталям. Подобный термоинтерфейс также имеет некоторую теплоизолирующую способность, и по результатам наших измерений разница между значениями температуры радиатора выпрямителей и верхнего теплорассеивателя составила 12-20 градусов в зависимости от режима работы. Такой вариант соединения хуже, чем прямой контакт посредством сварки или пайки, также он проигрывает и соединению через тонкий слой термопасты, но, безусловно этот вариант выигрывает у воздушной прослойки. Тут, видимо, разработчики выбрали максимальную электробезопасность и технологичность сборки, а не минимальную температуру внутри БП.

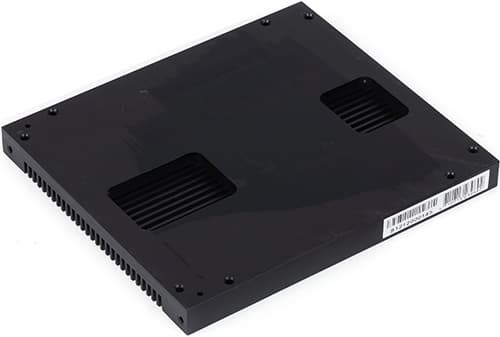

Верхний радиатор блока питания Chieftec GPS-500C

Во всех исследованных режимах не было зарегистрировано значений температур, угрожающих работоспособности компонентов, но, правда, все тесты проходили на открытом стенде, а при более высоких температурах окружающей среды очевидно возрастет и температура компонентов внутри БП. Именно поэтому компоненты с пассивным охлаждением рекомендуют устанавливать в корпуса с достаточной приточно-вытяжной вентиляцией.

Замеренные нами значения температур оказались таковы:

Тип нагрузкиВыходной каскадРадиатор выпрямителейВерхний радиаторОкружающая температура
Постоянная64,865,949,924,9
Переменная50,35041,426,3

В блоке питания установлены высококачественные конденсаторы японского производства с максимальной рабочей температурой 105 градусов. Правда, в наших условиях при максимальной нагрузке температура в выходном каскаде вплотную приблизилась к 70 градусам, а в случае повышения температуры окружающего воздуха на 15-20 градусов, что вполне типично для системного блока летом, вполне ожидаемо повышение температуры в выходном каскаде вплоть до 95 градусов, что уже обеспечивает лишь минимальный запас даже для высококачественных конденсаторов. С другой стороны, при переменной нагрузке, которая как раз и является наиболее типичной для компьютерного блока питания, термонагруженность существенно меньше, что обеспечивает гораздо более комфортные условия для компонентов БП. Дополнительным фактором, улучшающим тепловой режим функционирования БП, является высокая инерционность его системы охлаждения, особенно в случае переменной нагрузки. Другими словами, такой «кирпич» очень долго нагревается.

Форма радиаторов подразумевает, скорее, наличие продольного обдува, а не пассивный режим работы, толщина их основания около 6 мм, что очень впечатляюще для блока питания мощностью 500 Вт — обычно подобные радиаторы используют в моделях мощностью 800 Вт и более.

Из-за такой конструкции системы охлаждения можно с высокой долей вероятности предположить, что наилучшего охлаждения в пассивном режиме можно достичь при вертикальном расположении БП — сетевым разъемом вверх. Таким образом будут максимизированы конвекционные потоки, проходящие через радиаторы и БП в целом.

Тестирование блока питания

Работа на максимальной мощности блока питания Corsair AX1200i

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

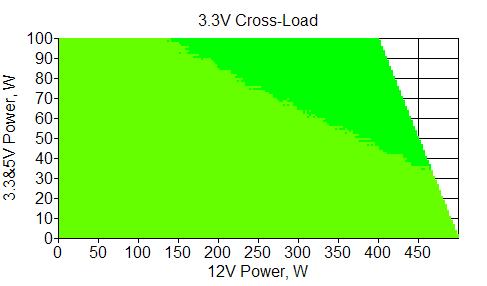

Отклонения по линии +3,3 VDC

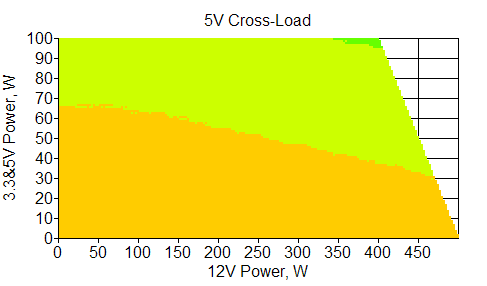

Отклонения по линии +5 VDC

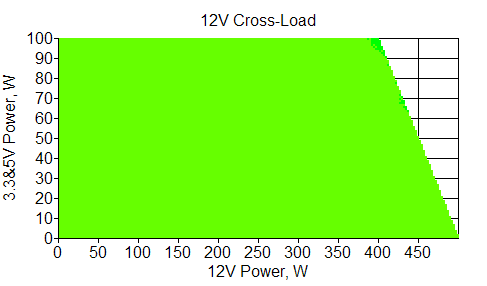

Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов.

Электрические параметры данной модели соответствуют приличному уровню: отклонения по каналу +5VDC находятся в пределах четырех процентов, по +3,3VDC и +12VDC — в пределах двух процентов во всем измеренном диапазоне мощности.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

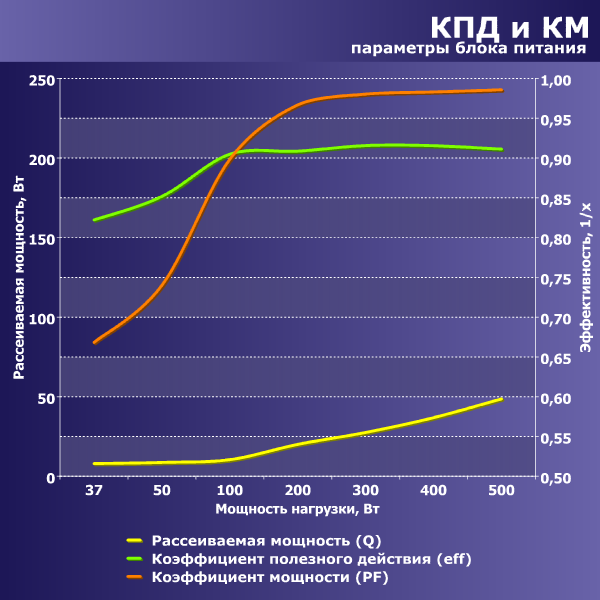

Согласно нашим измерениям, КПД данного БП достигает значения свыше 90 процентов в диапазоне мощности от 100 до 500 ватт, максимальное зарегистрированное значение составило чуть больше 91,5 процента — на мощности 300 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 85 процентов, на мощности 37 Вт — около 82 процентов. В целом показатели очень хорошие для современных блоков питания подобной мощности, и даже на малой мощности КПД весьма высокий.

График рассеиваемой мощности представляет собой относительно плавную линию.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели имеет верхнюю границу 500 Вт.

Блок питания рассеивает чуть меньше 50 Вт при работе на максимальной мощности — это вполне экономичное решение в современных реалиях.

Измерение уровня шума

При подготовке данного материала мы использовали новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума на типичном расстоянии для настольного расположения системного блока составил менее 20 дБА. Таким образом, как при настольном, так и при напольном размещении блок питания можно считать условно бесшумным даже ночью в жилом помещении.

На минимальном расстоянии — около 40 мм от верхней панели — шум также минимальный и колеблется в зависимости от мощности работы в диапазоне 22-23 дБА, то есть электроника блока питания работает весьма тихо, хотя на столь малом расстоянии уже можно разобрать некоторый минимальный шум со среднечастотным спектром. Свистов, писков и прочих дефектов в нашем экземпляре блока питания обнаружено не было.

Оценка потребительских качеств

Потребительские качества протестированной модели находятся на весьма высоком уровне. Акустическая эргономика, как и ожидалась, отличная. Электрические характеристики также очень приличные — правда, тут явно есть что улучшать. Также очень хороша экономичность Chieftec GPS-500C, данный параметр приближается к отличному значению. Что касается длины проводов и количества разъемов, то тут как раз есть поле для творчества: до разъема питания процессора провода стоит удлинить (или же сделать два отвода разной длины: например, 40 и 72 см), количество разъемов для питания устройств SATA стоит увеличить и более сбалансировано разместить на жгутах (хотя бы 2 жгута с 4 разъемами будут явно не лишними), стоит также подумать над оптимизацией количества разъемов для питания видеокарт: 4 разъема у пассивного БП выглядят несколько избыточно.

Итоги

Блок питания оставил приятное впечатление по двум основным причинам: он сумел выжить после всех тестовых испытаний, проработав не один час с максимальной нагрузкой без активного охлаждения. Кроме того, эта модель имеет очень хороший, хотя и не отличный, набор потребительских качеств. Что касается реальной эксплуатации Chieftec GPS-500C, то стоит порекомендовать размещать этот БП в месте с относительно невысокой термонагрузкой и не забывать про наличие вытяжных вентиляторов в корпусе.


Средняя текущая цена (количество предложений)
Блок питания Chieftec GPS-500C
Н/Д(0)


Блок питания Chieftec GPS-500C предоставлен на тестирование производителем
