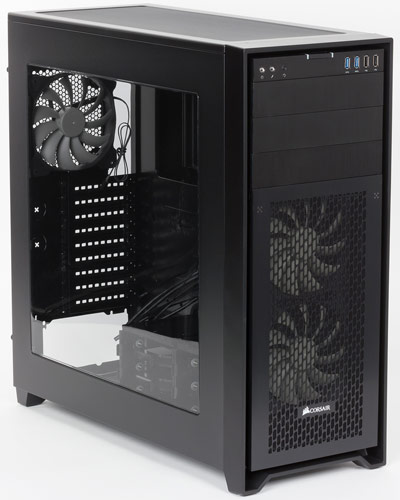

Корпус Corsair Obsidian 750D Airflow Edition



Корпус Corsair Obsidian 750D Airflow Edition

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Мы уже не первый год наблюдаем за развитием серии корпусов Obsidian, выпускаемой компанией Corsair. Помимо регулярного появления новых моделей, возникают и модификации уже известных образцов, изменения в которых не сводятся к другому цветовому решению или наличию/отсутствию прозрачного бокового окна.

Так, рассмотренный нами два года назад корпус Corsair Obsidian 750D теперь доступен и в варианте Airflow Edition или «с мощным воздушным потоком», если использовать терминологию русскоязычных страниц официального сайта.

Вот и посмотрим, что нового предлагают конструкторы компании. Конечно, без постоянных сравнений обойтись не получится, но мы дадим и развернутое описание модели, чтобы всё время не отсылать читателя к предыдущему обзору.

Внешние отличия минимальны: лишь при взгляде спереди замечаешь, что ниже заглушек пятидюймовых слотов вместо съемной сплошной панели, имеющейся у 750D, у нового корпуса установлена решетка.

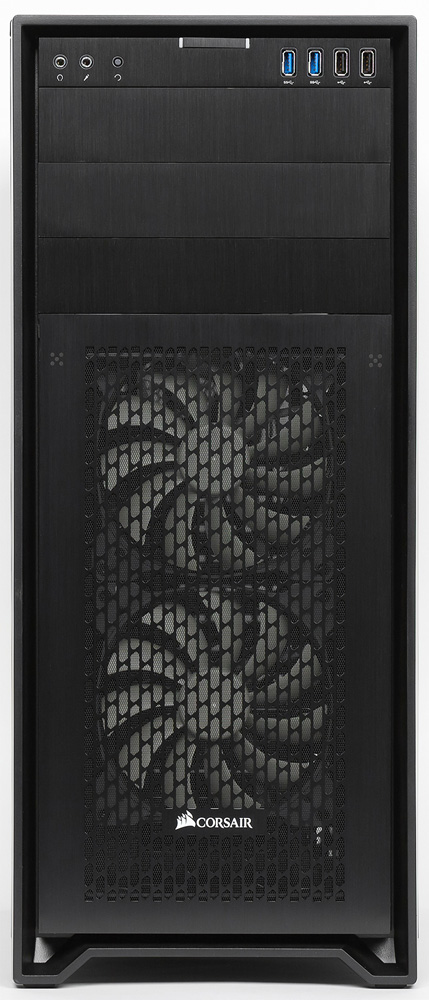

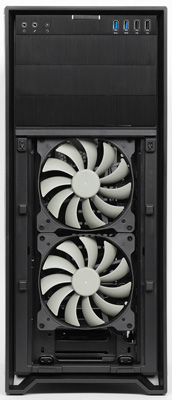

Вид спереди                 Вид спереди

Прочие отличия трудно найти даже при внимательном рассмотрении, и возникает подозрение, что этой решеткой все изменения и исчерпываются. Поэтому начнем осматривать и рассказывать — быть может, и найдем еще что-нибудь.

Как минимум, упаковка всё же индивидуальная: хотя в целом коробка такая же — обычный картон с монохромным изображением корпуса и пояснениями на разных языках, включая русский, но даже схематичные картинки соответствуют содержимому (впереди решетка, а не сплошная панель), да и надпись «Airflow Edition» присутствует, причем не самыми мелкими буквами. В общем, вполне достаточно, чтобы не перепутать.


Компоновка

Модели Corsair Obsidian 750D Airflow Edition (в дальнейшем будем использовать аббревиатуру DAE), как и 750D, это full tower, причем в него можно устанавливать практически любые современные компоненты: системные платы вплоть до XL-ATX, количество слотов расширения равно девяти, для видеокарт и блоков питания по длине более чем просторно — если принять кое-какие меры, то останется соответственно до 480 и 365 мм свободного места.

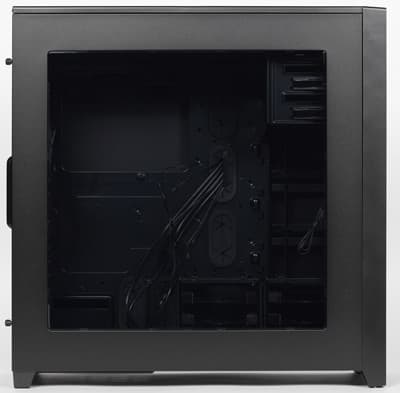

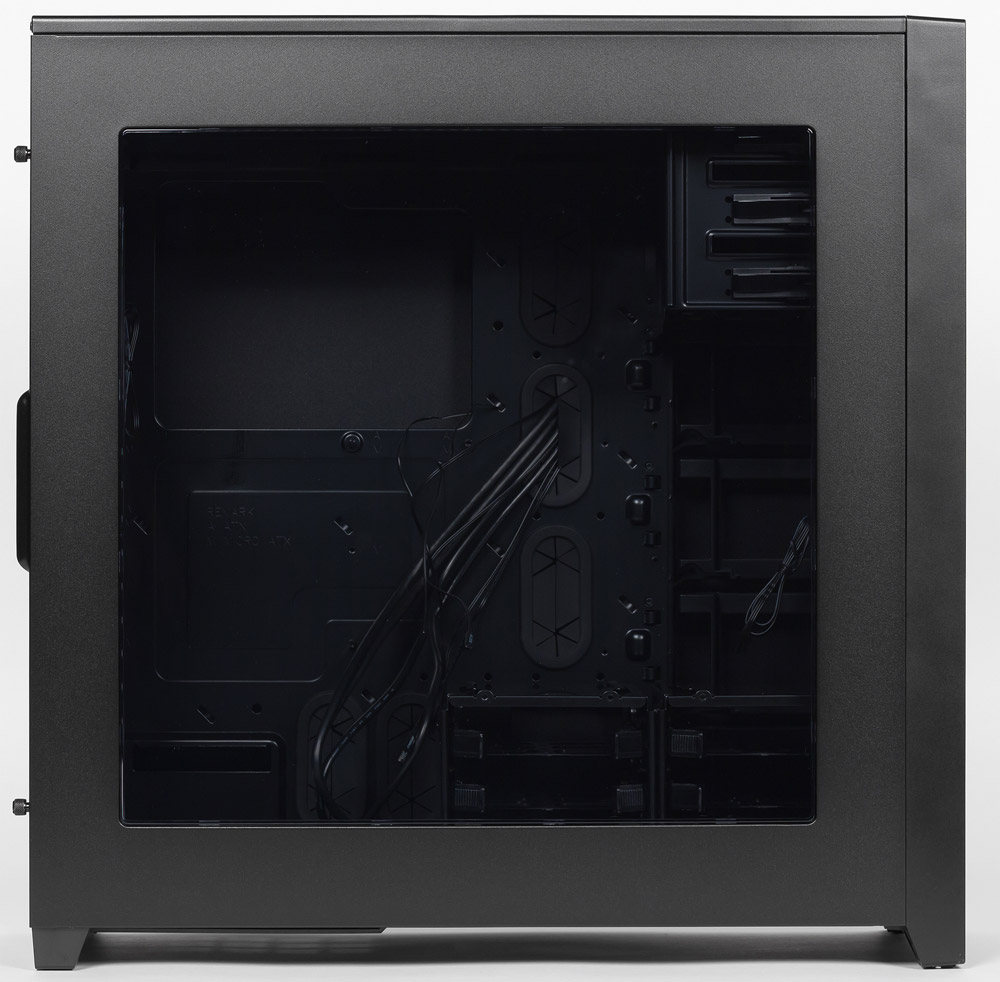

Вид слева

Пожалуй, единственное, чем обделены обе модификации, это возможностью установки 3,5-дюймовых устройств с выходом на лицевую панель: хотя пятидюймовых слотов три, но нет ни переходников, ни заглушек с соответствующей прорезью.

Да и количество посадочных мест для HDD/SSD в корпусе такого размера могло быть и побольше: их десять, причем 3,5-дюймовыми могут быть шесть. Но, конечно, для подавляющего большинства потенциальных покупателей этого будет достаточно, к тому же можно еще прикупить 2-3 переходника для пятидюймовых слотов и увеличить число дисков.

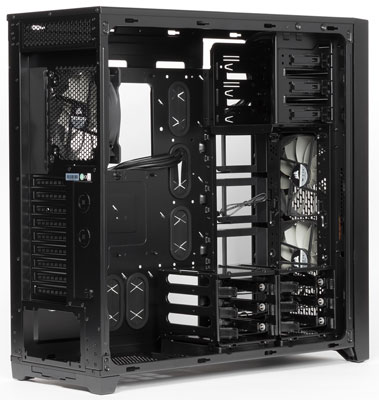

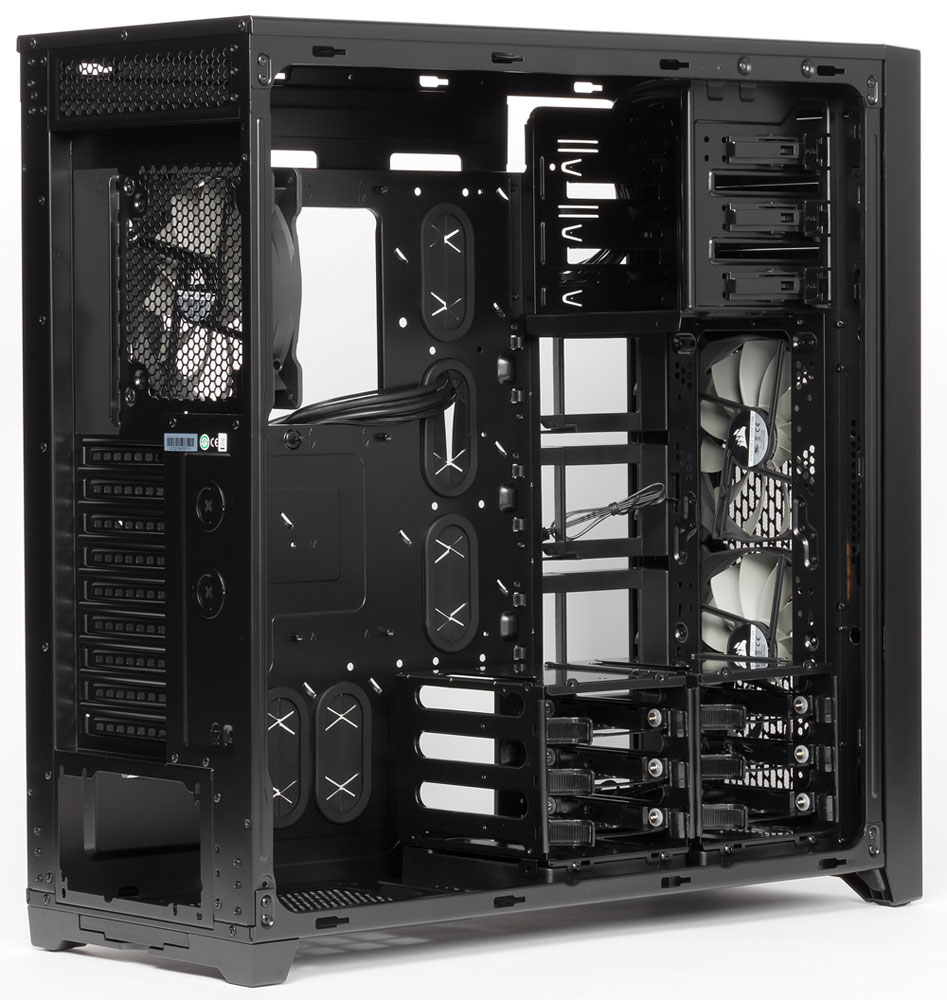

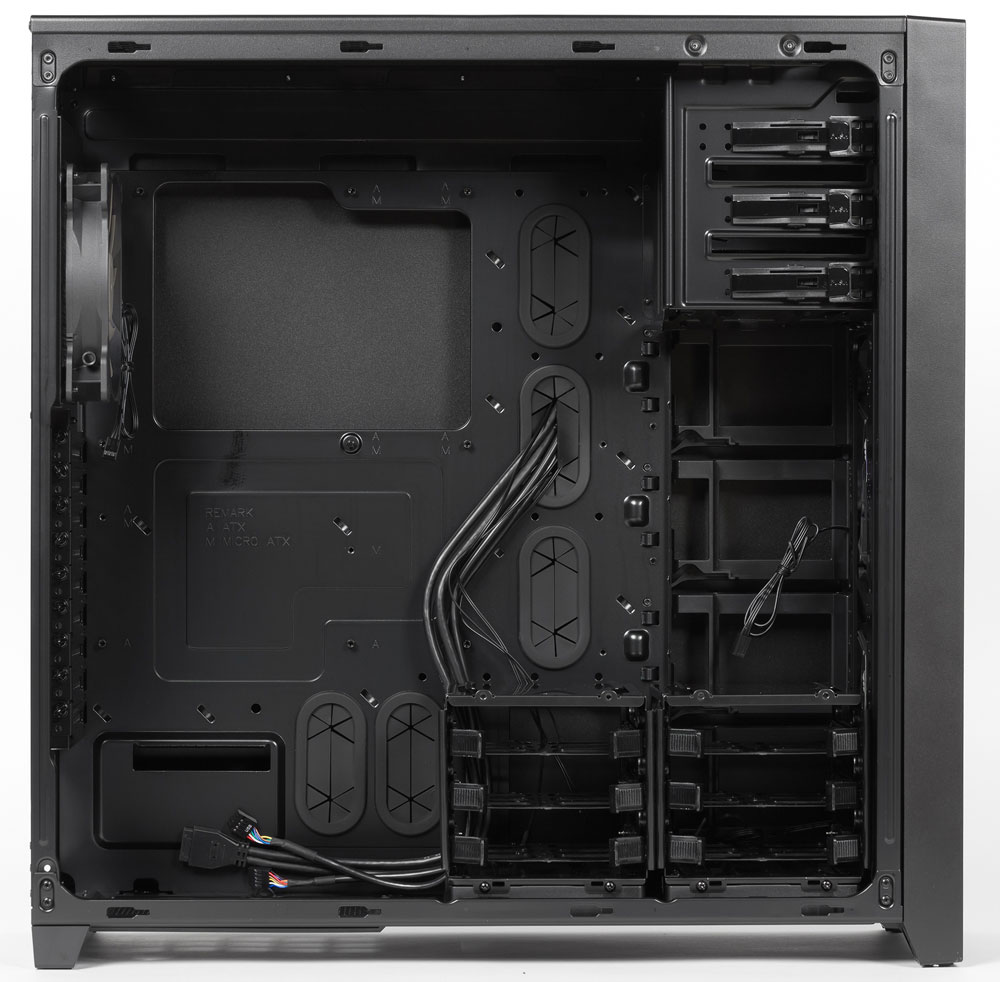

Вид на шасси слева

Зато компоновка гибко трансформируется в зависимости от конфигурации будущего компьютера: метод установки накопителей позволяет сделать упор либо на размещение двух-трех очень мощных видеокарт, либо на создание развитой дисковой системы. И самое главное, что одно не исключает другого.

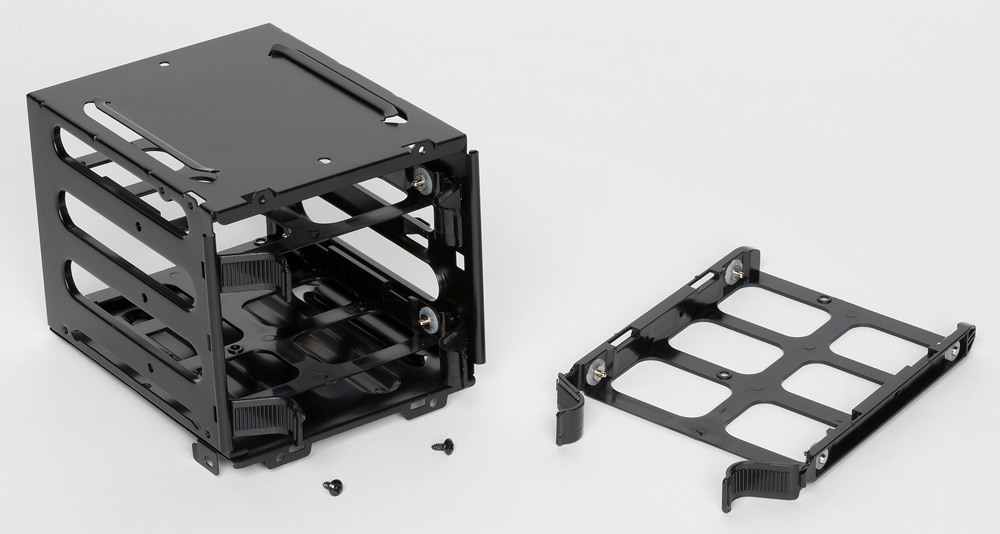

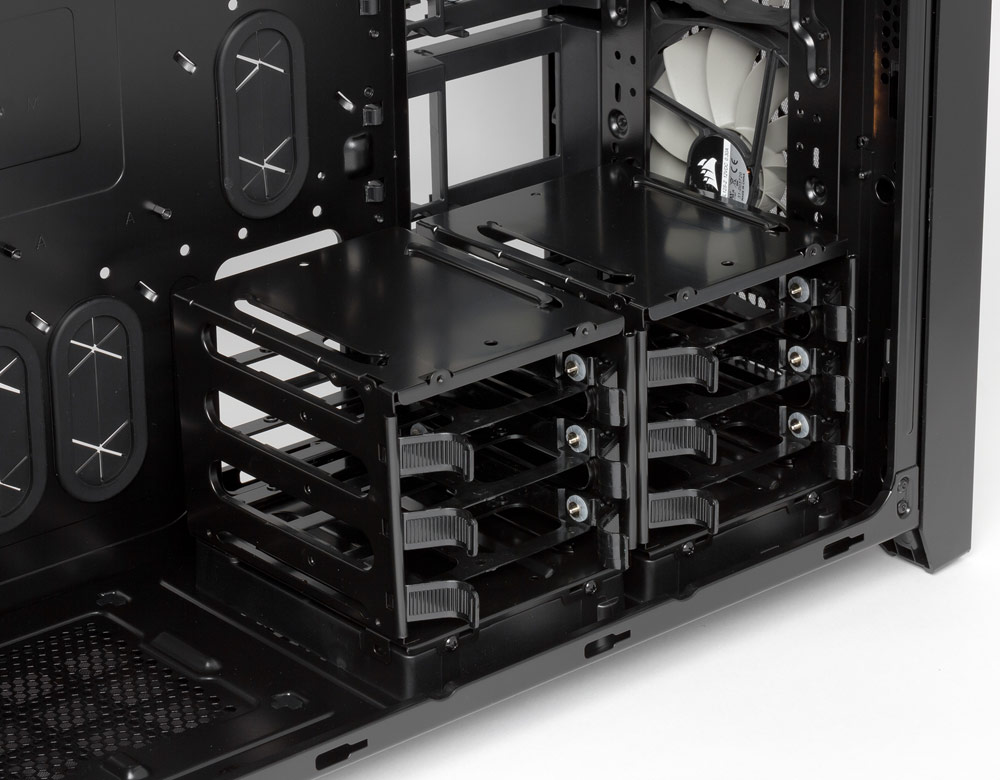

Дисковый отсек состоит из двух отдельных и независимых корзин на три посадочных места каждая. Накопители в них устанавливаются с помощью универсальных салазок, рассчитанных на обе размерности.

Для крепления корзин есть два пластиковых основания, размещенных в центре днища шасси и ближе к передней панели, а также подвес в нижней части пятидюймового отсека. Таким образом, возможны разные варианты размещения корзин:

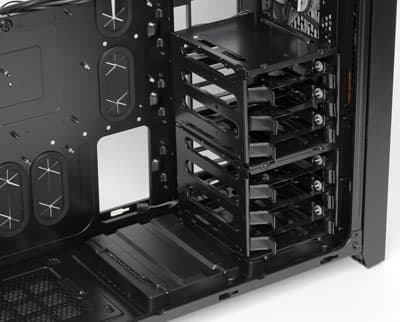

  • одна корзина остается на днище, вторая крепится к ней сверху, и обе помещаются на пластиковом основании либо ближе к лицевой панели, что логичнее и удобнее, либо в середине корпуса, что тоже возможно;
  • Крепление накопителей
  • одна корзина на любом из двух нижних мест, вторая подвешивается снизу к пятидюймовой корзине;
  • обе корзины подвешиваются к пятидюймовой корзине;
  • обе корзины крепятся к основаниям на днище;
  • Крепление накопителей
  • оставляем только одну корзину — на днище или подвешенную.

Наконец, можно вовсе убрать обе корзины, оставив максимальный простор для видеокарт и иных компонентов компьютера; конечно, при этом компьютер не останется без дисков, просто придется обойтись только 2,5-дюймовыми моделями, для которых есть четыре дополнительных места в правой боковой части шасси. Диски здесь устанавливаются вертикально с помощью специальных пластиковых рамок, отдельных для каждого посадочного места.

И накопители в рамках, и рамки к шасси крепятся с помощью защелок, поэтому снятие и установка не займут много времени и не составят труда.

Крепление накопителей

Если же конфигурация компьютера требует максимального количества накопителей, то можно использовать все десять штатных мест, и нельзя сказать, что при этом выбор видеоадаптеров будет ограничен: если без корзин длина устанавливаемых карт составляет почти полметра — такие платы надо еще найти, то с подвешенными корзинами она сократится до 350 мм, а это значение всё равно соответствует практически любой современной видеокарте. Естественно, нужно учитывать разъемы дополнительного питания, если они расположены в торцах плат.

Для блока питания в спецификации указана максимальная длина в 220 мм. Реально до ближайшей «мешающей» детали — основания для дисковой корзины в середине днища — остается чуть более 240 мм, но надо не забыть про выходящие из задней стенки БП кабели. Если же это основание удалить, открутив четыре самореза, то свободное пространство увеличится в полтора раза.

Комплектация традиционно небогатая: рассортированный по пакетикам крепеж, четыре одноразовые стяжки для кабелей и руководство по сборке на нескольких языках, включая русский.


Конструкция

Размеры корпуса те же, что и у 750D — 555×235×555 мм (В×Ш×Г), включая выступающие части.

Наружные элементы лицевой панели составные: к пластиковой рамке крепятся тонкие декоративные пластины из алюминия. Самая верхняя является панелью управления, ниже идут три заглушки пятидюймовых слотов, под которыми находится самая большая пластина с вентиляционными отверстиями для фронтальных вентиляторов (у 750D она была сплошной), занимающая примерно две трети передней плоскости.

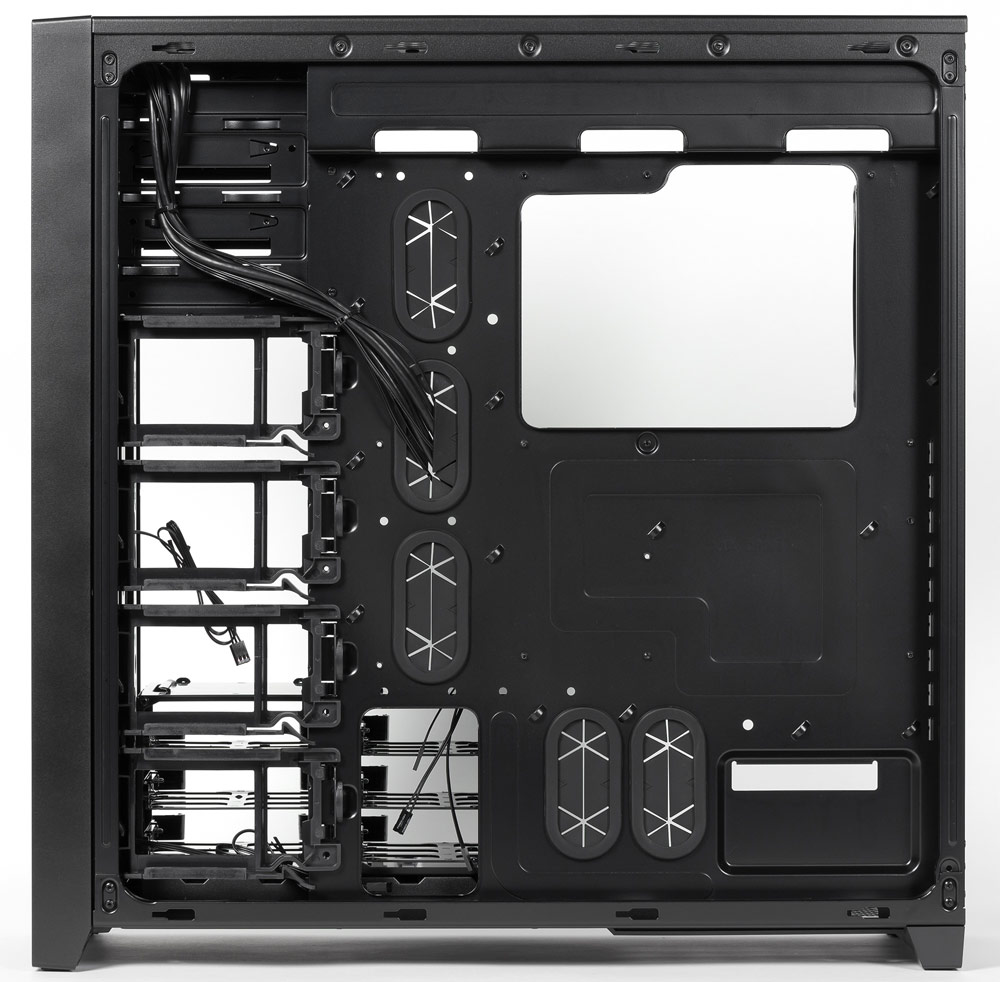

Вид на шасси справа

Передние ножки корпуса являются составной частью рамки, образующей основу лицевой панели, а задние сделаны в виде единой пластиковой накладки, прикрепленной к днищу шасси. И те, и другие снабжены резиновыми амортизирующими вставками.

Шасси и боковые панели изготовлены из стали толщиной 0,7 мм, что при таких габаритах не могло не сказаться отрицательно на жесткости, особенно для левой боковой крышки, имеющей большое окно. Но при снятии и установке боковых крышек выручает распашная система их крепления: крышки снимаются поворотом вокруг передней кромки, и недостаточная жесткость на удобстве работы особо не сказывается.

Недостаточна прочность и верхней панели корпуса, значительную часть которой занимают вентиляционные решетки.

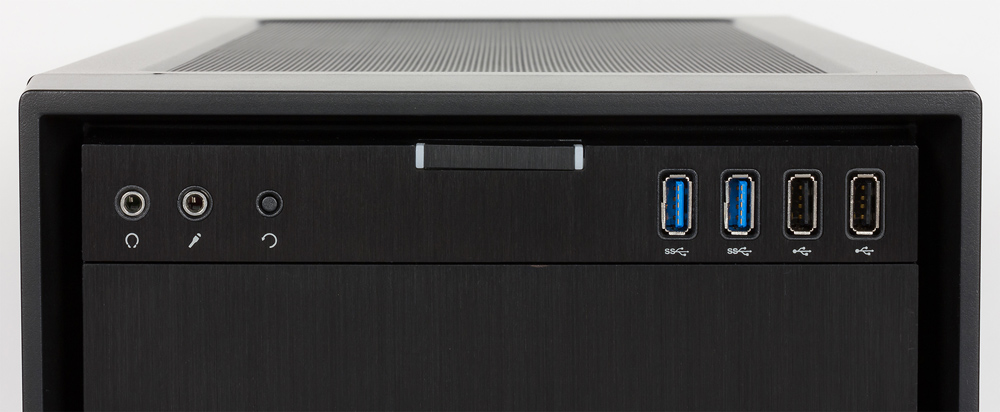

Панель управления также не изменилась по сравнению с 750D: центральную часть занимает кнопка Power в виде горизонтально вытянутого прямоугольника, окаймленного по бокам белыми индикаторами включения и активности HDD. Слева расположены маленькая кнопка Reset (случайно не нажмешь, да и преднамеренно еще надо постараться нажать) и пара аудиоразъемов. Справа разместились порты USB — по два 2.0 и 3.0, ориентированные вертикально, поэтому проблем с одновременной установкой широких устройств не будет, разве что попадутся какие-нибудь флэшки с декоративным оформлением, но подобное редко приходится подключать сразу по 3-4 штуки.

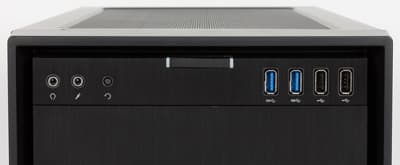

Панель управления

Такое расположение органов управления и внешних разъемов сделает работу с компьютером на основе корпуса Obsidian 750DAE одинаково удобной как при напольном, так и при настольном его размещении.


Система вентиляции

В штатную комплектацию входят три 140-миллиметровых вентилятора AF140L (1000 об/мин, 67,43 CFM). Подсветки они не имеют — иллюстрации на сайте производителя в этом плане действительности не соответствуют. Какого-либо контроллера в корпусе не предусмотрено, и подключать вентиляторы придется к системной плате, поскольку все они оснащены 3-контактными разъемами.

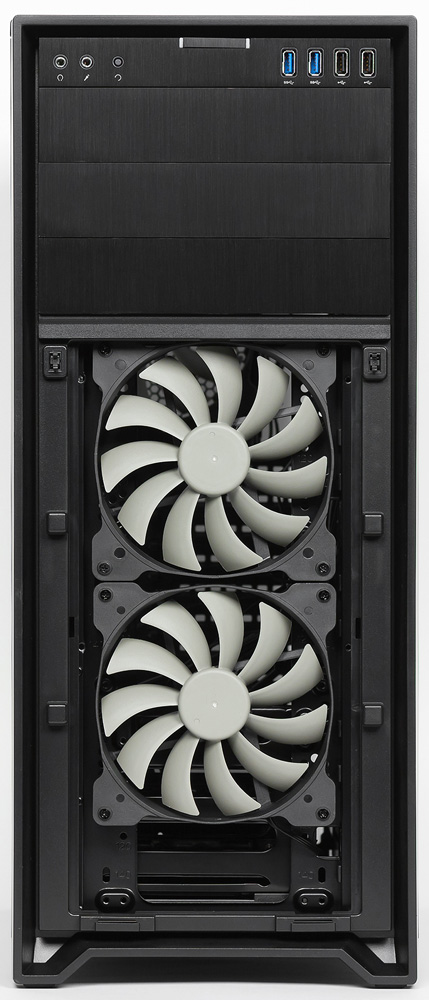

Два из этих вентиляторов установлены на фронтальной панели шасси в качестве нагнетающих. Имеющиеся монтажные отверстия позволят переставить их примерно на 5 см ниже, а также заменить на 120-миллиметровые модели.

В зависимости от конфигурации компьютера, эти вентиляторы будут либо создавать дополнительный поток воздуха для видеокарт и других компонентов, установленных на системной плате, либо способствовать охлаждению дисковой системы в соответствии с вариантами размещения дисковых корзин, перечисленными выше.

Третий вентилятор размещен вполне стандартно: как вытяжной на задней стенке. Его тоже можно заменить 120-миллиметровым.

Есть и возможность установки дополнительных вентиляторов: двух 140- или трех 120-миллиметровых на верхней панели корпуса и двух по 120 мм на днище шасси, но для этого придется удалить оттуда пластиковые основания дисковых корзин. В комплекте есть и крепеж для этих вентиляторов.

Высота и глубина корпуса позволят устанавливать радиаторы систем жидкостного охлаждения как в верхней, так и в передней части шасси, а на задней стенке для СВО имеются отверстия, заглушки в которых придется выламывать.

Фильтрами из капроновой сетки на пластиковых рамках снабжены фронтальные вентиляторы и место расположения блока питания.

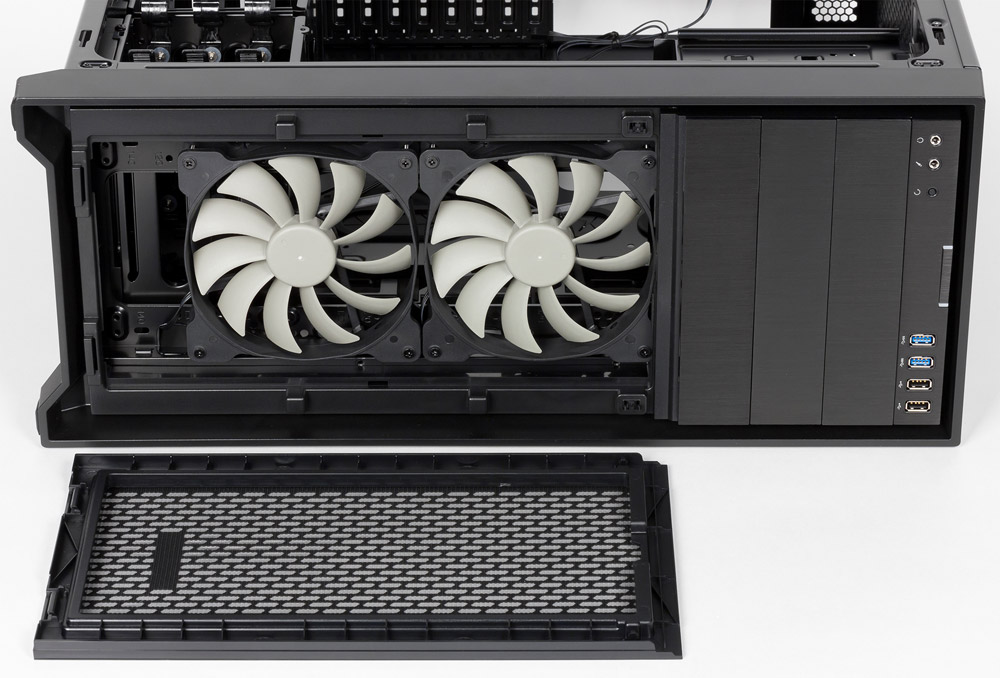

Передний фильтр закреплен изнутри на упоминавшейся съемной панели с отверстиями, поэтому снять его для обслуживания очень просто. В 750D фронтальный фильтр представляет собой отдельную рамку с капроновой сеткой, и это с некоторой натяжкой можно считать вторым отличием.


Фронтальный фильтр

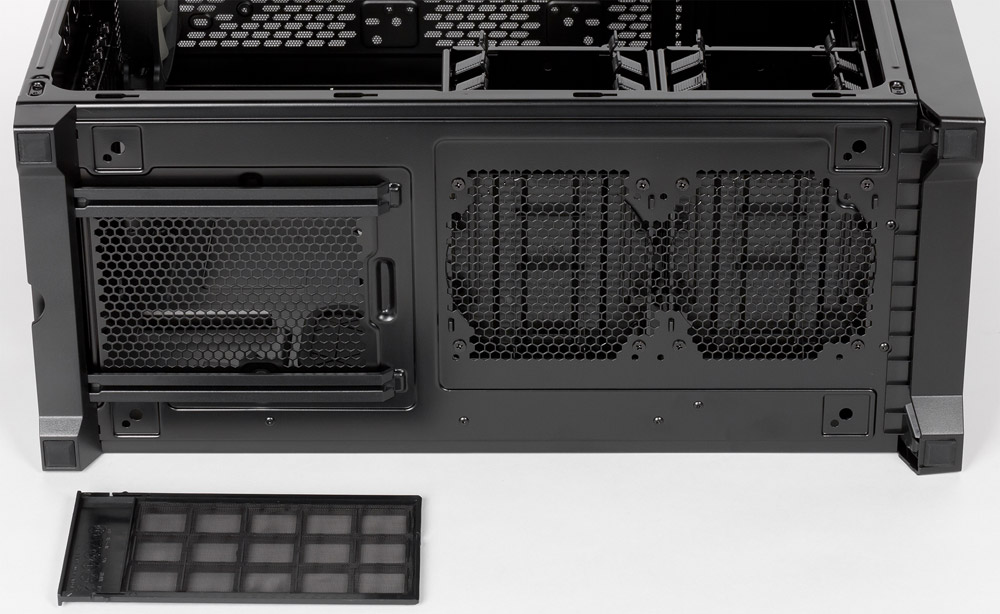

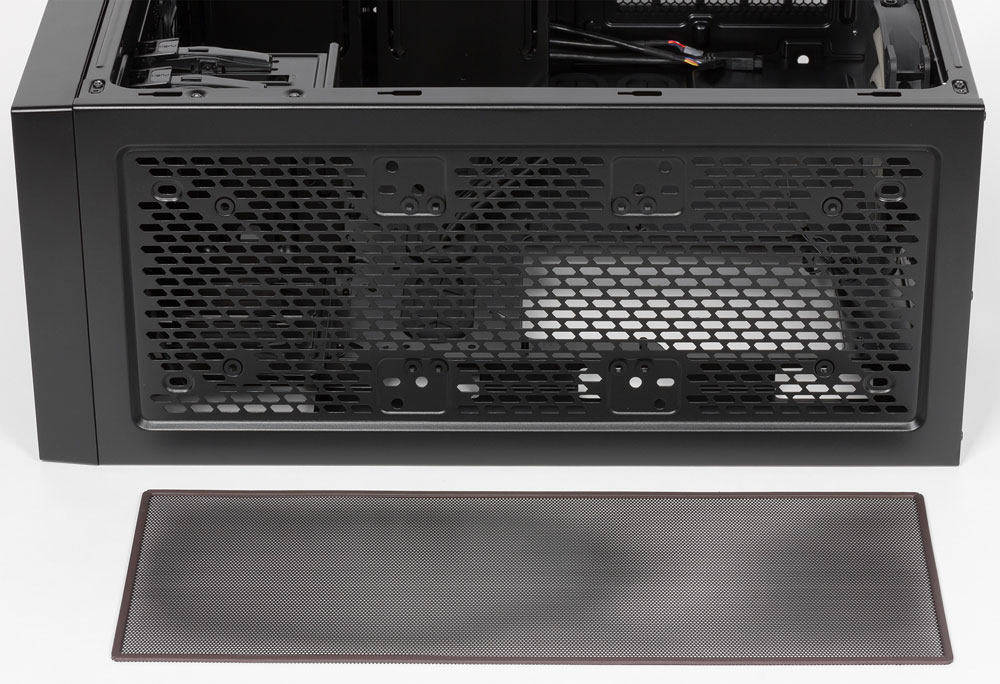

Фильтр вентилятора блока питания крепится снаружи к днищу шасси и извлекается движением назад без вскрытия корпуса. Правда, длина его рамки потребует при этом некоторого пространства позади компьютера.

Нижний фильтр

Места для нижних опциональных вентиляторов фильтров не имеют.

Самым простым в обслуживании является фильтр для дополнительных вентиляторов на верхней панели, сделанный в виде листа тонкого пластика с отверстиями, оснащенного по всему периметру магнитами. Этот фильтр накладывается сверху и легко может быть снят. Пожалуй, единственный его недостаток в слишком крупных отверстиях: более-менее крупные частицы будут задерживаться, а вот для мелкой пыли такая решетка особым препятствием не является. Тем не менее, наличие верхнего фильтра можно только приветствовать.

Верхний фильтр

По данным производителя, корпус позволяет устанавливать процессорные системы охлаждения высотой до 170 мм. Наш замер показал даже немного больше — около 180 мм.


Сборка системного блока

Боковые крышки фиксируются винтами с накатными головками и имеют выступы для захвата, облегчающие снятие. Однако передний П-образный «замок» не очень удачный: достаточно немного повернуть крышку, и она может попросту упасть.

Нашлось еще одно отличие от побывавшего у нас 750D: если в нем для монтажа системной платы использовались штампованные выступы с резьбовыми отверстиями в подложке, то в 750DAE применяются обычные шестигранные стойки.

Вид на шасси

В подложке имеется вырез, позволяющий устанавливать и снимать процессорный кулер без демонтажа платы. Отверстие для портов ввода-вывода на задней панели ничем не закрыто, а девять прорезей для плат расширения снабжены многоразовыми заглушками.

Крепление этих заглушек и самих плат расширения производится винтами с накатной головкой.

Блок питания крепится винтами непосредственно к задней стенке, на нижней плоскости шасси есть выступы, помогающие правильно сориентировать его при установке, но опять без амортизирующих накладок. Ставить БП можно вентилятором вверх или вниз, а уже установленная системная плата не помешает монтажу блока питания.

Корзины и к пластиковым основаниям на днище шасси, и к пятидюймовой корзине, и друг к другу крепятся с помощью системы выступов и пазов, а фиксируются саморезами.

Крепление накопителей

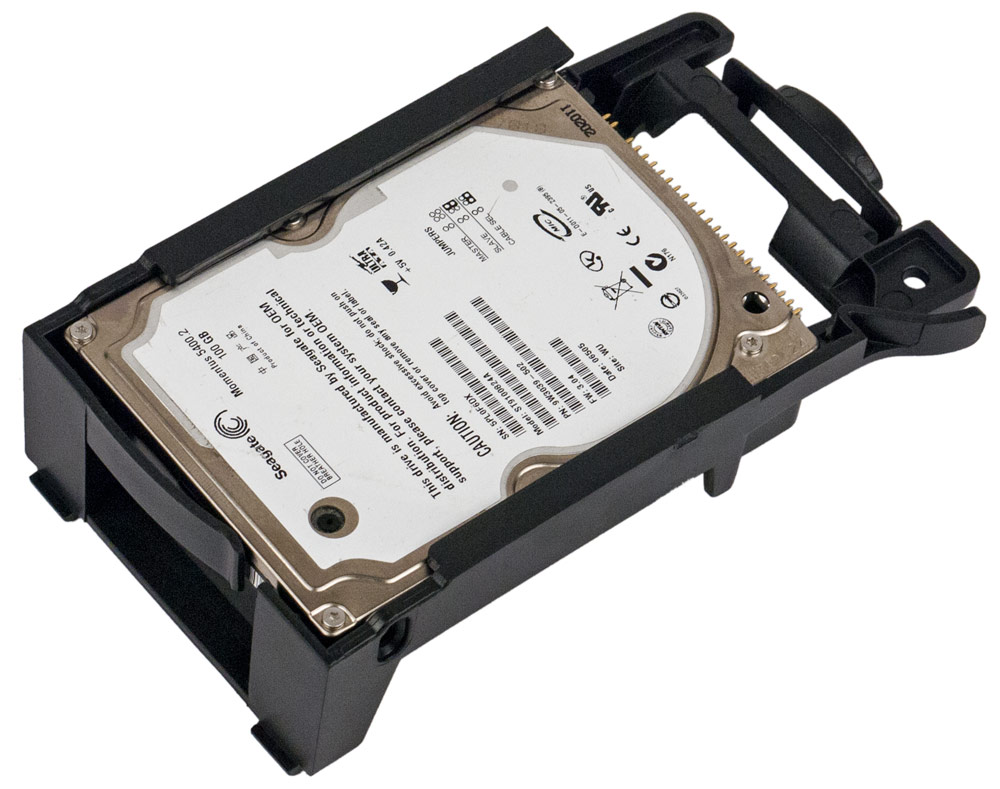

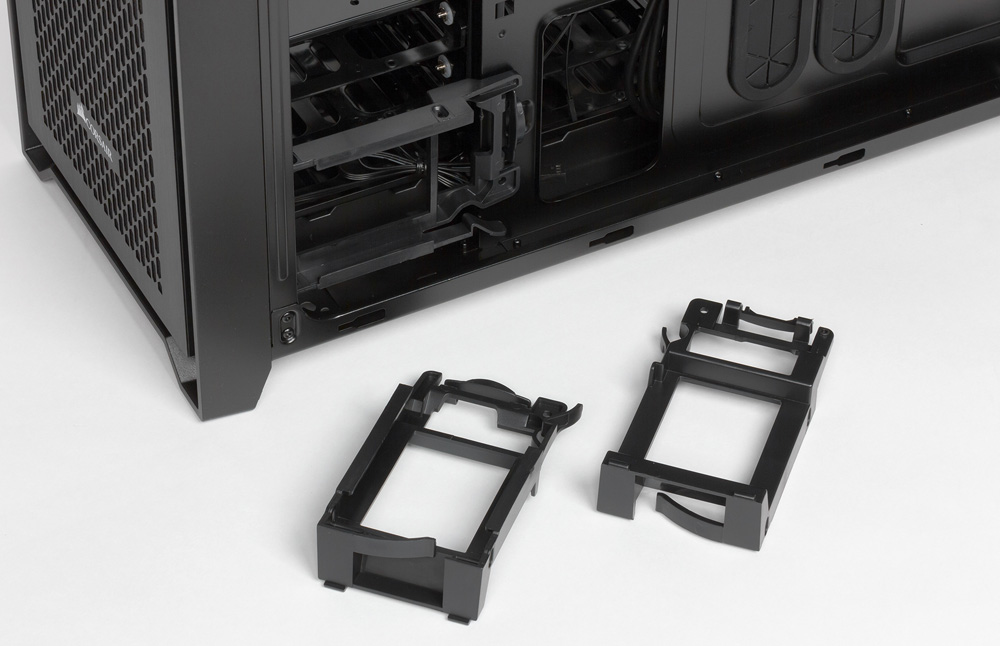

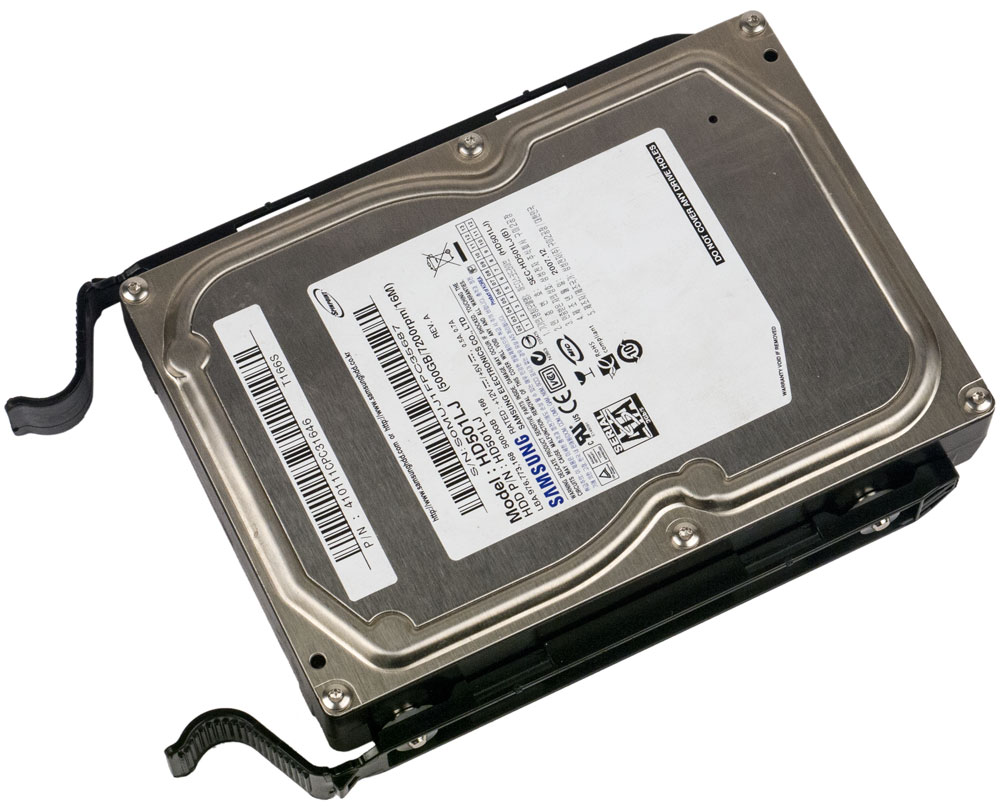

Диски в корзины устанавливаются с помощью пластиковых салазок, которые мы уже видели в других корпусах Corsair. 3,5-дюймовые HDD/SSD закрепляются в салазках боковыми штифтами с силиконовыми амортизаторами, а 2,5-дюймовые фиксируются винтами снизу. Вибрации, возникающие при работе дисков, при этом гаситься будут, но ни о каком теплоотводе от их корпусов на шасси речи нет, и тепловой режим накопителей должен обеспечиваться фронтальными вентиляторами.

Крепление накопителей

Для подключения кабелей к накопителям справа свободного места вполне достаточно для использования интерфейсных SATA-кабелей как с прямыми, так и с Г-образными разъемами. И эти, и все остальные кабели при монтаже можно проложить за подложкой системной платы, причем особо тщательно укладывать их не придется — пространства до правой стенки вполне достаточно, да и прорезей должно хватить для любых конфигураций. Правда, наличие большого количества отверстий, да еще и немалых размеров окна для монтажа процессорного кулера, заметно снизило жесткость подложки.

Рамки для 2,5-дюймовых накопителей, устанавливаемые справа, крепятся защелками, равно как и сами накопители в них. Накопитель в рамке сидит довольно плотно, но есть возможность закрепить его винтом, если же это не сделано, то диск можно извлекать без снятия самой рамки.

Крепление накопителей

Подключение фронтальных разъемов USB и аудио к внутренним разъемам системной платы производится экранированными кабелями с монолитными коннекторами, для аудио есть только HD Audio.

Крепление оптических приводов безвинтовое, с помощью штатных защелок на левой стороне, удерживающих накопители очень прочно, но есть возможность и дополнительного крепления винтом справа. Заглушек в шасси у всех трех пятидюймовых слотов нет, а декоративные заглушки в лицевой панели изнутри снабжены удобными захватами, позволяющими извлечь их без особого труда.


Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

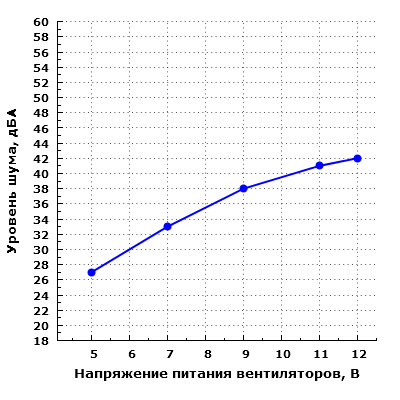

Уровень шума корпуса

Уровень шума системы охлаждения корпуса изменяется в широких пределах от 27 до 42 дБА, в таких же пределах изменяется и ее производительность. При питании вентиляторов напряжением 5 В шум находится на невысоком уровне даже при расположении микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума повышается. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от среднего (33 дБА) до высокого (41 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как среднетипичный для жилого помещения в дневное время суток.

РазмещениеНастольное Напольное
12 В42 дБ34 дБ
5 В27 дБ21 дБ

По результатам измерений можно сделать вывод, что система охлаждения корпуса в большей мере предназначена для эффективного охлаждения, а не для работы с максимальным уровнем акустического комфорта. Но одновременно с этим, система охлаждения вполне может обеспечивать низкий уровень шума в режиме простоя при наличии автоматической регулировки скорости вращения вентиляторов от системной платы и при напольном размещении корпуса, что вполне легко реализуется.

Штатные вентиляторы нареканий не вызывают, паразитных призвуков замечено не было.


Позиционирование и выводы

Вывод первый и главный: вся разница между модификациями Corsair Obsidian 750D и 750DAE (Airflow Edition) сводится к наличию отверстий в нижней декоративной пластине лицевой панели и конструкции связанного с ней фронтального фильтра.

Разную форму крепежа для системной платы (штампованные выступы или шестигранные стойки) в расчет брать не приходится: во-первых, это мелочь, во-вторых — нет уверенности, что такое изменение не коснулось и ныне выпускаемых корпусов Obsidian 750D.

Поэтому все рассуждения, сделанные в отношении 750D, можно повторить и для 750DAE.

Строгий дизайн этих корпусов, лишенный всяческих «архитектурных излишеств», может показаться скучным, однако он не выходит за рамки общего стиля серии Obsidian, который и не рассчитан на ценителей необычных форм.

Большой размер корпуса и его оснащенность внешними портами, вполне соответствующая современным потребностям, а также большой выбор типоразмеров системных плат и видеокарт наряду с гибко трансформируемой системой размещения HDD/SSD позволят использовать корпуса 750D и 750DAE для создания широкого спектра высокопроизводительных компьютеров, содержащих и несколько мощных видеокарт, и достаточное количество накопителей.

Причем в 750DAE полностью снимаются имевшиеся в отношении 750D подозрения о недостаточной эффективности фронтальных вентиляторов, связанные с малой суммарной площадью имеющихся на лицевой панели щелей, через которые будет проникать воздух для охлаждения.


Корпус Corsair Obsidian 750D Airflow Edition предоставлен на тест производителем
