Мы знакомы с серией корпусов Carbide производства фирмы Corsair уже не первый год, и сейчас она содержит добрых полтора десятка моделей, не считая вариаций с цветом и с наличием/отсутствием прозрачного окна. Причем часть из них очень необычные, включая рассмотренный нами Carbide Air 540.

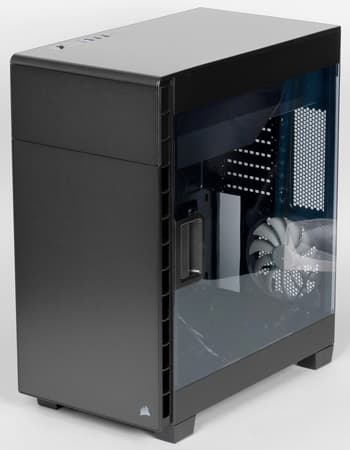

Сегодня рассмотрим еще один весьма оригинальный корпус из этой серии — Corsair Carbide Series® 600C, в описании которого присутствует слово Inverse, то есть «перевернутый».
Все давно уже привыкли, что в корпусах типа tower (любого размера — mini, midi или full) системная плата обращена в левую сторону и устанавливается так, что процессор находится вверху. Соответственно доступ к основным компонентам компьютера осуществляется слева, и в левой же боковой стенке зачастую делается прозрачное окно, чтобы владелец и его гости могли насладиться видом содержимого корпуса.
И никто не задумывается, почему делается именно так, а не наоборот. Компания Corsair предлагает две модели Carbide 600, в которые системная плата вставляется справа. Естественно, это потребовало перестановки и прочих компонентов, и результат получился похожим на обычный корпус, повернутый на 180 градусов вокруг продольной оси, лишь пятидюймовые слоты с выходом на лицевую панель все же остались вверху — опускать их вниз конструкторы не стали из соображений удобства использования установленного в них оборудования.
Теперь поясним, почему выше сказано про две модели. Если быть точным, то и здесь речь идет о модификациях с прозрачным окном и со сплошной металлической стенкой, но есть и другие отличия: вариант Carbide Series® 600Q (или Carbide Quiet 600Q, индекс СС9011080-WW) ориентирован на достижение минимального уровня шума, чему способствует не только и не столько отсутствие закрытого пластиком окна, но и наличие слоя звукопоглощающего материала на обеих боковых, верхней и фронтальной поверхностях.
А доставшийся нам Carbide Series® 600C (или Carbide Clear 600C, индекс СС9011079-WW) имеет даже не привычное по множеству моделей окно в металлической стенке, а почти целиком прозрачную боковую стенку, расположенную не слева, а справа — там, куда «смотрит» системная плата. Наличие при этом звукопоглощающего покрытия на других поверхностях, включая сделанную из металла левую боковую стенку, разработчики сочли излишним, что вполне логично.
Обе модификации производитель относит к Full Tower, но это скорее связано с возможностью установки системных плат E-ATX и наличием восьми прорезей для плат расширения, а по габаритам корпуса больше схожи с miditower, разве что ширина заметно больше, чем у большинства моделей этого формфактора.
Корпуса предлагаются в единственном варианте цвета — черном, внутри и снаружи. Все поверхности матовые, однако на них нет даже легкой шагрени, поэтому отпечатки рук всё же видны.
Упаковка, как и у прочих корпусов серии, сделана из обычного картона, на который нанесено схематичное изображение корпуса в разобранном виде, позволяющее оценить его особенности. Приведены и текстовые пояснения, в том числе на русском языке. Более подробная информация с хорошего качества иллюстрациями есть в прилагаемом руководстве по установке, сделанном в виде толстенькой книжечки, а не привычной по другим корпусам Corsair листовки большого формата. В руководстве есть полноценный раздел на русском языке.
Кстати, для упаковки корпуса использован не полиэтиленовый пакет, а мешок из мягкой ткани.
Коробка увесистая — 11,5 кг, и потому снабжена прорезями для захвата рукой, облегчающими транспортировку.
Компоновка

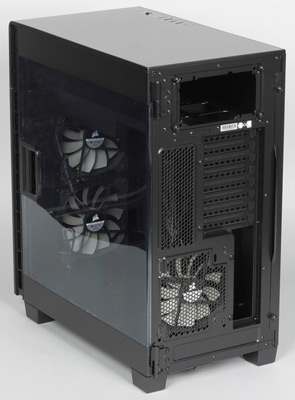

Корпус представляет собой однообъемное решение с расположением блока питания в верхней задней части корпуса. Подобные компоновочные решения периодически используются разными производителями уже более 10 лет, но особой популярности не снискали, оставаясь нишевыми решениями. Обычно подобная компоновка используется в корпусах, в которых требуется минимизировать высоту, оставив максимальное пространство для видеокарты и процессорного кулера. Часто подобный вариант размещения компонентов называют mirror ATX, т.е. «зеркальный» ATX.

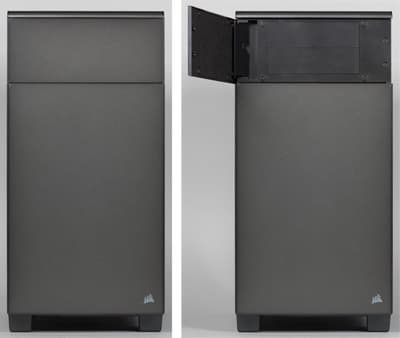

Начнем с самого простого — с лицевой панели. В ее верхней части расположены два пятидюймовых слота с заглушками, каких-то иных органов на ней нет. Однако даже здесь разработчики не обошлись без толики фантазии: фронтальная плоскость корпуса абсолютно ровная и без каких-либо отверстий, но примерно пятая часть ее представляет собой открываемую справа налево дверцу, за которой как раз и находятся пятидюймовые заглушки.
В закрытом состоянии дверца удерживается магнитами, не слишком сильными и не требующими чрезмерных усилий для открывания. Поскольку петля находится не на самом краю дверцы, то разработчикам пришлось использовать для нее составную конструкцию, обеспечивающую еще и некоторую фиксацию в полностью открытом состоянии (а открывается дверца примерно на 100 °).
Однако не обошлось и без мелких, но досадных «проколов». Поворот дверцы сопровождается скрипом — так и хочется смазать петлю (неленивому сборщику настоятельно рекомендуем это сделать). Другой минус исправить получится вряд ли, поскольку он связан с особенностями петли: если для закрытия дверцу просто подтолкнуть, то она не займет положенное место, а окажется прикрытой с заметным перекосом — ее левая часть будет выступать из плоскости панели. Приходится каждый раз досылать дверцу до упора.
Интересно, что изнутри дверца оклеена слоем звукопоглощающего материала. Скорее всего, разработчики попросту не стали делать разные дверцы для 600Q и 600C — экономия на трех квадратных дециметрах такого материала вряд ли существенная, к тому же он приглушает звук, издаваемой дверцей при закрытии, хотя каких-то специальных амортизаторов нет.
И дверца, и остальная часть лицевой панели снаружи декорированы листами из тонкого окрашенного металла, и вот на нем отпечатки пальцев видны особенно хорошо.

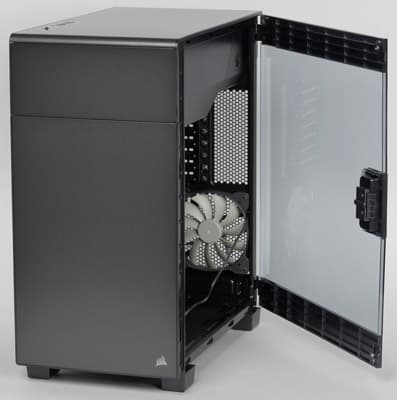

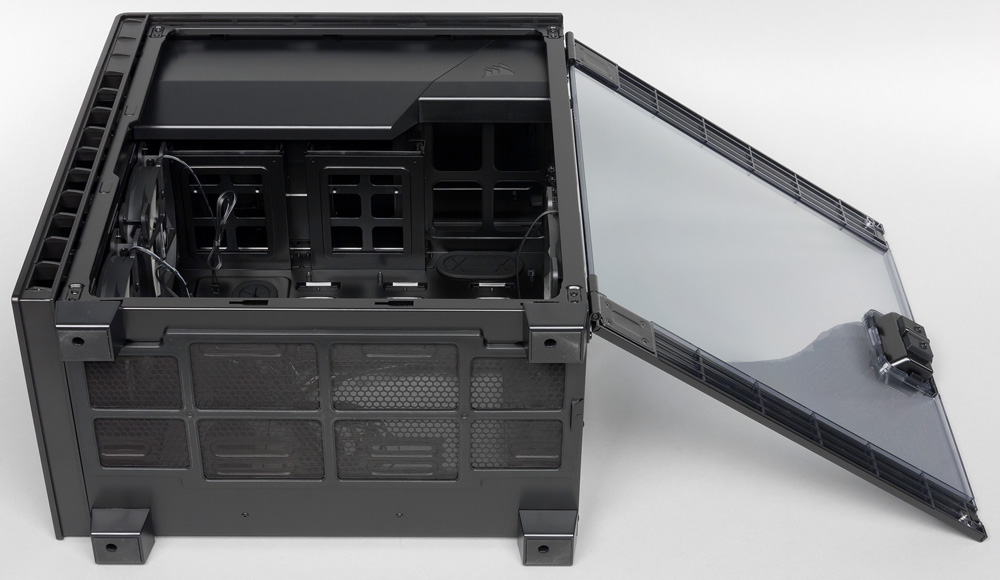

Правая боковая стенка является дверцей, имеющей удобную защелку возле передней кромки и пе́тли на задней. Открывается она очень легко, но для полного открытия справа от корпуса нужно много места. Дверца целиком сделана из прозрачного акрила с легкой тонировкой, лишь вверху и внизу снаружи прикреплены металлические полосы, которые выполняют не только декоративную функцию, но и увеличивают прочность в местах крепления петель.
Но и с этой дверцей не всё идеально. Всё же ее размер достаточно велик, и передняя часть при открывании слегка опускается, поэтому, закрывая дверцу, ее переднюю кромку порой приходится немного приподнимать, иначе защелка благодаря гибкости акрила сработает, но дверца, как и фронтальная, окажется закрытой с перекосом. Подчеркнем: подобное происходит не всегда, но всё же нужно быть внимательным.

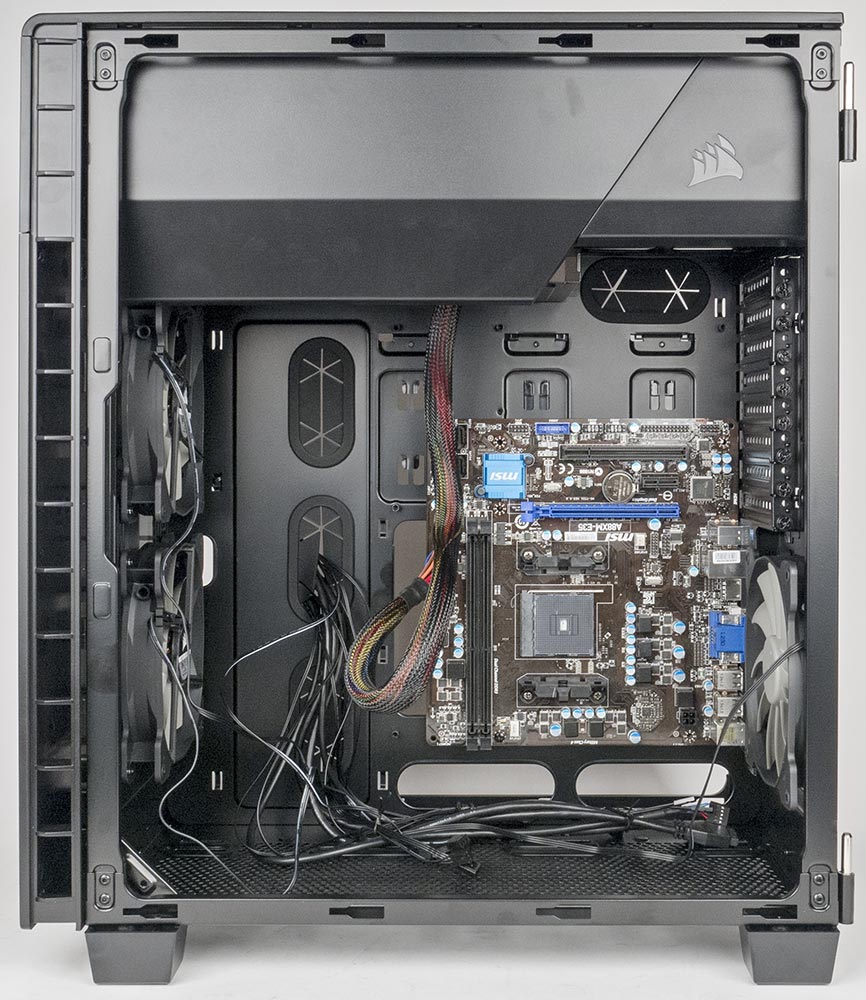

А за дверцей всё выглядит точно так, как в перевернутом вверх ногами корпусе с привычной компоновкой: задний вентилятор находится внизу справа, подложка для системной платы слева, окно для ее портов ввода-вывода расположено внизу, над ним прорези для плат расширения. Верхнюю часть объема занимает блок питания.
Но это если говорить в целом, а при подробном рассмотрении найдется немало существенных отличий от перевернутого обычного «тауэра». Первое из них вполне понятно: пятидюймовые слоты расположены напротив блока питания.
Дальше больше: привычных дисковых стоек или корзин попросту нет, их заменяют пять раздельных посадочных мест, доступных не справа, что было бы логично при наличии с этой стороны дверцы, а слева — удобство принесено в жертву эстетике. Два из них универсальные (для обеих размерностей HDD/SSD), расположены они горизонтально и поперечно под объемом, занимаемым блоком питания и пятидюймовыми слотами. Еще три рассчитаны только на 2,5-дюймовые накопители, они находятся за подложкой системной платы и ориентированы вертикально.
Даже с учетом того, что один или оба пятидюймовых слота можно использовать для размещения дисков (естественно, соответствующие адаптеры-переходники придется докупить), общее количество размещаемых накопителей оказывается совсем небольшим, особенно для корпуса, заявленного как Full Tower.
Чтобы пучки проводов от блока питания и других компонентов не бросались в глаза при взгляде через прозрачную дверцу, верхняя часть объема корпуса справа прикрыта декоративной пластиковой накладкой, закрывающей и сам БП, и пятидюймовые слоты, и места размещения накопителей под ними.
А вот для размещения видеоадаптеров и других плат расширения пространства более чем достаточно: в любой слот системной платы можно вставлять карты длиной до 370 мм (по данным производителя, у нас получилось лишь на пару миллиметров меньше). Значительная ширина корпуса к тому же даст простор для фантазии и при выборе процессорного кулера: его высота ограничивается внушительной величиной в 200 мм.
Конструкция
Верхняя и передняя панель выполнены двухслойными: основание из толстого пластика поверх которого заделан лист из тонкой стали, причем, это именно сталь, а не алюминиевый сплав. Подобное сочетание должно обеспечивать лучшую шумоизоляцию, а также более успешно противостоять вибрациям, чем просто стальной лист.
Размеры корпуса 535×260×464 мм (В×Ш×Г, включая выступающие элементы). Как видите, по двум измерениям Carbide 600 если и можно отнести к Full Tower, то разве что из числа компактных, если такое определение применимо к корпусам подобного типоразмера. Но с таким же успехом его можно считать и крупненьким miditower, особенно если учесть, что в вертикальный габарит корпуса вносят вклад довольно высокие ножки.
Вес нетто 9,9 кг — немало, особенно с учетом совсем легкой правой боковой стенки-дверцы, поэтому можно рассчитывать на приличную толщину металлических элементов конструкции. Наш замер показал, что разработчики подошли к выбору стали творчески: каркас корпуса, включая переднюю и заднюю плоскости шасси, имеет толщину 0,8 мм, а остальные элементы, нагрузки на которые не столь уж велики, заметно тоньше — 0,7 и даже 0,65 мм. Корпус в целом получился вполне прочным, и разумную экономию можно только приветствовать, вот только подложка системной платы, в которой к тому же имеется немало больших и малых отверстий, получилась недостаточно жесткой, хотя эту недостаточность и нельзя назвать критической.
Пластмассовые ножки корпуса высотой 33 мм снабжены резиновыми вставками большой площади, повышающими их амортизирующую способность.

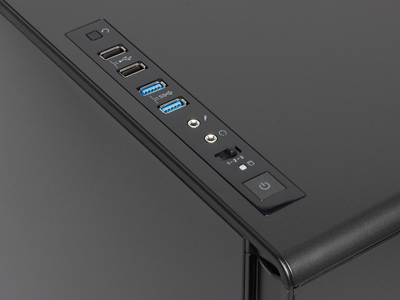

Органы управления и внешние разъемы размещены одним рядом в левой части верхней крышки, ближе к лицевой панели. Перечислим по порядку, начиная от ближнего к оператору края: кнопка Power с встроенной белой подсветкой, индикатор дисковой активности, также белого свечения, переключатель контроллера частоты вращения вентиляторов, аудиоразъемы, по паре портов USB 3.0 и 2.0 (надо заметить, что в других до сих пор побывавших у нас корпусах серии USB-портов было всего два), замыкает ряд небольшая кнопка Reset.
Кнопки имеют небольшой свободный ход, однако усилие нажатия заметное (хотя и не настолько, чтобы сделать использование кнопок некомфортным), а потому можно говорить о невысокой вероятности срабатываний от случайных прикосновений. К тому же кнопка Reset расположена далеко от оператора.
Кнопки и разъемы не будут видны сидящему рядом с компьютером человеку, даже если его рост выше среднего. С этой точки зрения наиболее удобной будет установка на полу или на низкой подставке, а такой вариант чаще всего означает выбор места под столом, но тогда не очень понятен смысл прозрачной боковой стенки: вся эта красота попросту не будет видна.

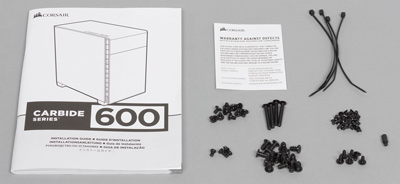

Комплектация, традиционно для серии Carbide, небогатая: кроме уже упоминавшейся книжечки-инструкции, есть лишь рассортированный по пакетикам набор крепежа, включающий винты и саморезы для дополнительных вентиляторов, и четыре одноразовые стяжки для кабелей.
Система вентиляции
Для начала процитируем официальный сайт: «Конструкция корпуса 600C Inverse ATX позволяет холодному воздуху поступать непосредственно на компоненты, что обеспечивается благодаря отсутствию на пути потока воздуха дополнительных и неиспользуемых отсеков для приводов. Прямой поток воздуха сводит уровень шума к минимуму». Спорить с такими утверждениями не приходится, а насколько эффективным в плане снижения шума является такое решение, расскажем в соответствующем разделе обзора.
В штатное оснащение корпуса входят уже знакомые нам по другим корпусам данного производителя вентиляторы Corsair Air Series AF140L размером 140 мм, подсветки они не имеют.
Два из них установлены на передней плоскости шасси и могут быть заменены 120-миллиметровыми моделями. Они являются нагнетающими, а воздух будет засасываться через крупные прямоугольные прорези, в большом количестве имеющиеся в вертикальных торцах передней панели.
Третий вентилятор, вытяжной, находится на задней стенке рядом с областью размещения процессорного кулера, где также можно установить 120-мм вентилятор.
Вновь вспомним аналогию с перевернутым «обычным тауэром»: у таких корпусов на верхней крышке обычно есть места для вентиляторов, которые устанавливаются как вытяжные. Соответственно в Carbide 600 эти места «переехали» на нижнюю плоскость шасси, где возможна установка двух 140- или трех 120-миллиметровых вентиляторов. Причем имеющаяся на сайте производителя картинка с распределением воздушных потоков в явном виде рекомендует делать их вытяжными.

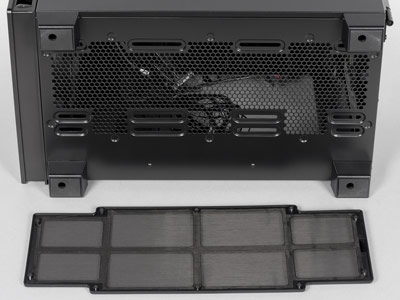

Тем не менее, нижняя плоскость оснащена фильтром в виде капроновой сетки на пластиковой рамке. Причина понятна: в отсутствие вытяжных нижних вентиляторов нельзя исключить, что через отверстия в днище воздух будет подсасываться — естественно, вместе с пылью.
Крепление рамки осуществляется магнитами, расположенными по ее периметру, и снимается она очень легко. Но установить ее обратно немного сложнее: поставить именно в нужное положение на ощупь сразу не удается, лучше все же наклонить корпус.

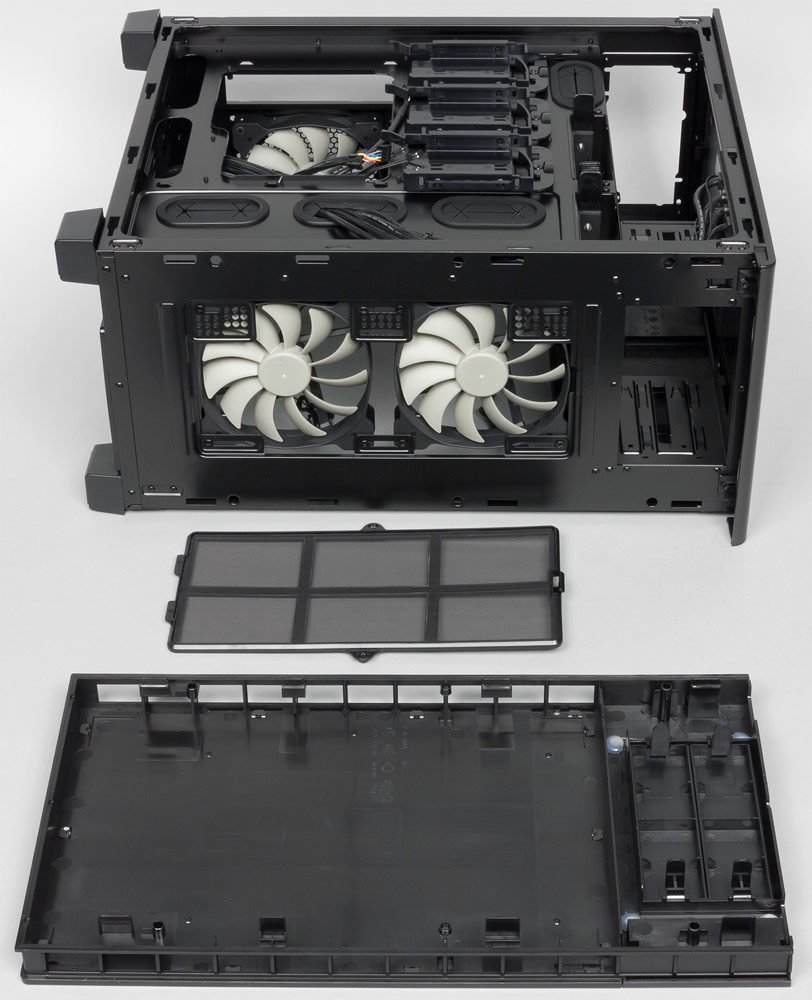

Есть и второй фильтр, спереди. Конструктивно он сделан так же, но крепление у него комбинированное: сверху защелка, снизу фиксирующие выступы, а средние части боковых сторон дополнительно оснащены магнитами, чтобы края фильтра плотно примыкали к шасси. Вот только добраться до этого фильтра сложнее — сначала придется снять фронтальную панель, которая крепится восемью плоскими пластиковыми защелками, для освобождения которых нужно не только открыть правую дверцу, но и снять левую боковую крышку.
Других установочных мест нет. Но вентиляторы можно заменить радиаторами систем жидкостного охлаждения: от небольших 140-миллиметровых (например, сзади) до огромных на 360 мм (внизу).
Управление вентиляторами может осуществляться не только системной платой, но и встроенным контроллером частоты вращения. Он позволяет подключать до трех вентиляторов, а скорость регулируется упоминавшимся при описании панели управления переключателем, имеющим три положения, задающих три разные скорости вращения (совсем отключить вентиляторы нельзя).
2,5-дюймовые накопители, устанавливаемые за подложкой системной платы, полностью выведены из зоны воздействия вентиляторов. А универсальным посадочным местам в нижней части отсека для блока питания охлаждающего воздуха всё же немножко достанется: в их нижней части имеются значительного размера окна, поэтому хотя бы небольшая часть потока от верхнего фронтального вентилятора затронет и нижние плоскости установленных дисков.
Каких-то дополнительных вентиляционных отверстий немного: есть довольно большая перфорированная область над задним вентилятором и прорези в заглушках слотов расширения.
Сборка системного блока
Правую боковую дверцу мы уже подробно описали, а левая стенка крепится обычной системой пазов и гребенок и удаляется сдвигом назад. Фиксируется она двумя винтами с накатными головками, а для захвата пальцами на торце предусмотрен выступ. Благодаря продуманной вальцовке краев, перекосов при установке не возникает.
Так как для крепления передней панели используются не типовые цилиндрические распорки, а защелки пластинчатого типа, то для их разблокирования требуется доступ к передней панели изнутри корпуса — в данном случае с обеих сторон, т.е. нужно не только открыть правую стенку, но и снять левую стенку. И самое главное — не нужно пытаться дергать переднюю панель привычным способом — это чревато поломкой защелок. Добавим, что никаких проводов к ней не подходит, поскольку все разъемы, кнопки и индикаторы находятся на верхней крышке.
Заглушки пятидюймовых слотов можно удалить без снятия лицевой панели: изнутри они снабжены защелками с удобными ручками. Оптические накопители слева крепятся штатными фиксаторами.

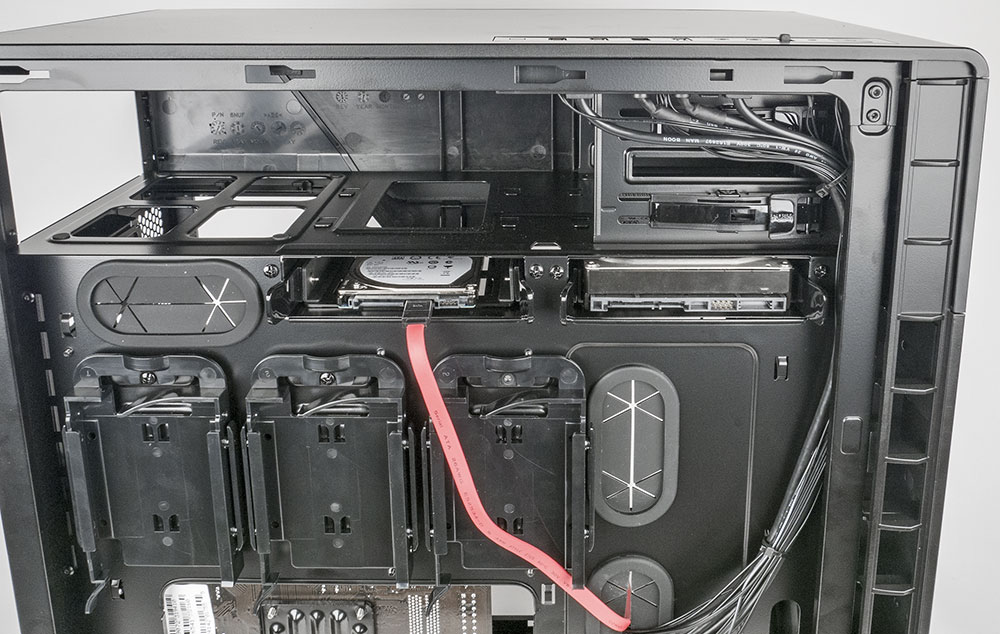

Горизонтальные посадочные места для HDD/SSD представляют собой две ниши, в которые накопители устанавливаются на салазках. 3,5-дюймовые накопители в салазках фиксируются боковыми штифтами (по бокам есть и резиновые амортизирующие прокладки), а 2,5″ — винтами снизу. В нижних плоскостях и салазок, и самих ниш есть большие прорези для охлаждения нижней части дисков. Для 3,5-дюймовых следует использовать SATA-кабели с Г-образными наконечниками, иначе будут проблемы при установке правой крышки, а 2,5-дюймовые — с прямыми: такие накопители получаются чуть более утопленными внутрь ниши, Г-образные разъемы не даст подключить ее нижняя кромка, зато для прямых остается достаточно места.

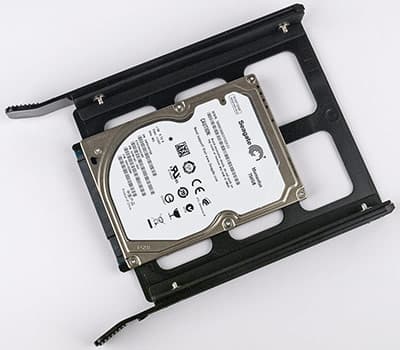

За подложкой системной платы 2,5″ накопители крепятся в индивидуальных контейнерах. Диск фиксируется защелкой, а контейнер — выступами, входящими в прорези подложки, и дополнительным винтом. Накопитель можно извлечь и без снятия контейнера, чему способствует пластиковая пружинящая пластина, а для подключения следует использовать кабели с прямыми коннекторами.
Точно такие же салазки и контейнеры уже встречались нам в других корпусах Corsair.

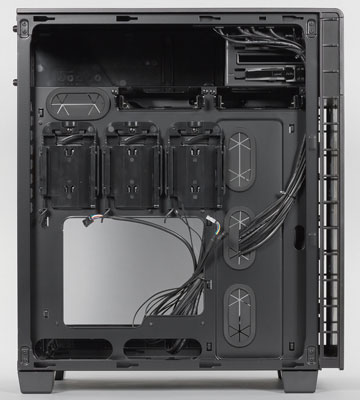

Для прокладки кабелей и шлейфов за подложкой системной платы предусмотрены шесть больших овальных оверстий, четыре из которых прикрыты резиновыми уплотнителями с разрезными лепестками. Закрепить пучки кабелей помогут имеющиеся в комплекте одноразовые нейлоновые стяжки, которые продеваются в предусмотренные на подложке штампованные ушки.
Стойки для платы формата ATX уже установлены (в комплекте есть запасная), причем средняя имеет центрирующий штырек. Если планируется использовать плату другого размера, то часть из них, возможно, придется переставить. Отверстие для портов ввода-вывода на задней панели заглушки не имеет, восемь прорезей для плат расширения закрыты многоразовыми заглушками. Крепление плат расширения осуществляется винтами с накатной головкой.
Большое окно в подложке позволит устанавливать или снимать процессорный кулер, не демонтируя саму плату.
Подключение фронтальных разъемов производится экранированными кабелями с монолитными коннекторами, для аудио есть только HD Audio. Питание на контроллер вентиляторов подается с помощью разъема SATA-male от соответствующего кабеля БП.
Попутно отметим: петли правой дверцы позволяют снять её, причем без использования отвертки. К тому же дверца открывается на угол даже не 90–100, а 220–230 градусов, и в любом случае при монтаже системной платы корпус можно положить на левый бок, особо не задумываясь, как зафиксировать дверцу в открытом состоянии. Но, конечно, следует быть осторожным: акрил легко царапается, да и отпечатки рук на нем видны хорошо.

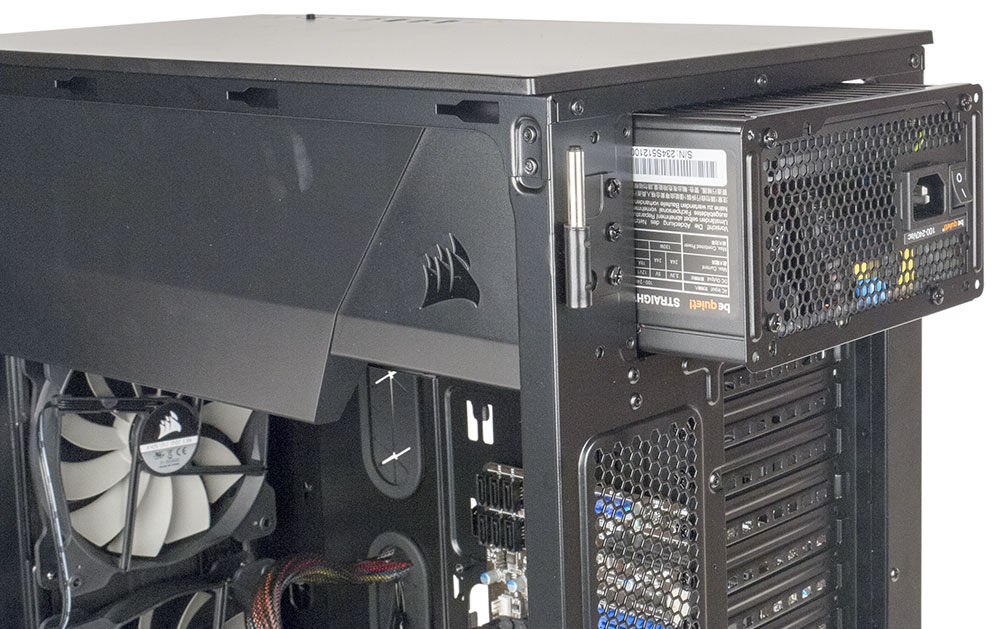

Блок питания сначала крепится винтами к специальной рамке, а вместе с ней — к задней панели, для чего на рамке имеются винты с накатными головками. Долго «прицеливаться» при креплении рамки к БП не приходится: она симметричная и допускает поворот на 180 °. В нижней части отсека питания есть крошечные и тоненькие амортизирующие наклейки.
Производитель заявляет о максимальной длине БП в 210 мм; длина может быть и больше (конечно, если найдется такая модель), но тогда возможны проблемы с установкой устройств в пятидюймовые отсеки или с доступом к их разъемам.
Кабели от блока питания к системной плате должны иметь достаточную длину, поскольку прокладываться они будут по сложной траектории за подложкой системной платы. Правда, есть и более короткий путь, но он связан с отказом от одного из универсальных мест для HDD/SSD: если диск не установлен, то кабели можно проложить в имеющиеся отверстия, что к тому же будет не очень красиво при взгляде через прозрачную дверцу.
Сам блок питания при этом может иметь длину 19–20 см, хотя такие модели тоже надо еще поискать.
Кромки шасси аккуратно завальцованы или скруглены, и риск повреждения рук сборщика минимален.
Измерение уровня шума
Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.
Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.
Производительность системы охлаждения корпуса изменяется в довольно широких пределах в зависимости от напряжения питания вентиляторов. Субъективно этот параметр позволяет оценить уровень шума, который находится в диапазоне от 28 до 42 дБА при снятой передней панели и напряжении питания от 5 до 12 В.

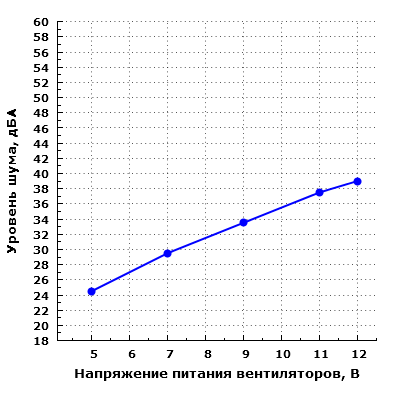

В собранном корпусе уровень шума системы охлаждения изменяется от 24,5 до 39 дБА при расположения микрофона в ближнем поле. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (29,5 дБА) до повышенного (37,5 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток.

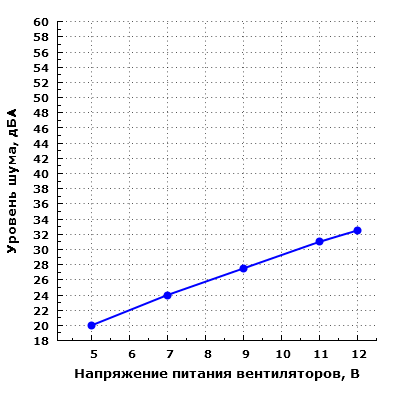

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как среднетипичный для жилого помещения в дневное время суток.
Корпус оснащен штатным одноканальным контроллером вентиляторов на основе полупроводникового источника питания с трехпозиционным механическим регулятором. К контроллеру можно подключить три вентилятора, питание контроллера одноканальное — подается через разъем SATA Power.
| Режим | Настольное | Напольное |
| High | 37,5 | 31 |
| Middle | 29,5 | 24 |
| Low | 24,5 | 20 |
| 12 В | 39 | 22,5 |
| 5 В | 24,5 | 20 |
Напряжение на выходе контроллера составляет: 5,26 (L), 7,18 (M), 11,3 (H) В при напряжении на входе 11,97 В. Диапазон не самый широкий, вполне можно было его увеличить, сместив крайние значения. Каких-либо звуков при работе контроллера зафиксировано не было.
Уровень шума при работе от контроллера примерно соответствует значениям, полученным при измерении с внешним преобразователем. При работе в положении L шум действительно очень низкий для жилого помещения в дневное время, а большинство подобный уровень устроит и в ночное время. В положении M шум уже выше, и низким его можно считать только при размещении корпуса на достаточном удалении, например на полу под столом. Но и этот режим обеспечивает высокий акустический комфорт при работе за компьютером. А вот в положении H шум уже заметно выше, но он все еще укладывается в ограничение, которое составляет 40 дБА, для жилого помещения в дневное время суток, так что работать за компьютером с таким уровнем шума можно долговременно.

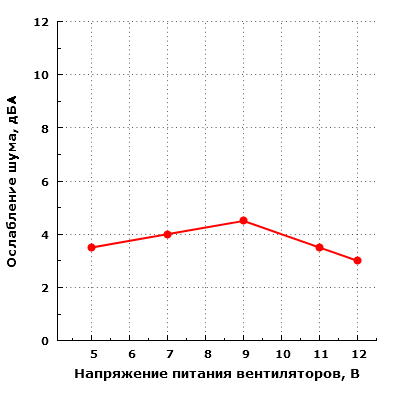

Параметр ослабления шума от источника внутри корпуса находится на среднем уровне для решений со сплошными стенками. Возможно, что если бы боковая дверца была герметичной, то и данный параметр был бы лучше.
Качество комплектных вентиляторов традиционно весьма приличное, но стоит отметить наличие небольшого призвука привода на низких оборотах. Правда, услышать его можно, только если снять переднюю панель и расположиться на расстоянии в пределах 20 сантиметров.
Очевидно, что корпус проектировался в качестве емкости для высокопроизводительных и сильногреющихся комплектующих, поэтому и система охлаждения рассчитана на довольно высокую производительность. Однако разработчикам удалось найти определенный баланс, что позволило сделать корпус с почти универсальной системой охлаждения, который подойдет если и не самым ярым сторонникам тишины, то уж любителям минимального уровня шума от игровых систем — точно.
Цены
Корпуса Corsair Carbide 600 достаточно новые — их анонс состоялся в начале декабря прошлого года. На момент написания обзора реальных предложений в российской рознице мы не нашли, поэтому в качестве ориентира приведем рекомендованную цену: она составляет $150.
| Средняя цена |
| T-13227920 |
| Розничные предложения |
| L-13227920-10 |
Позиционирование и выводы
Да, корпус Corsair Carbide Series® Clear 600C более чем оригинален. И вовсе не изощренностью конструкции или дизайнерскими ухищрениями, а нестандартным подходом: доступ к системной плате осуществляется справа, в то время как все прочие известные нам корпуса с подобной геометрией «страдают левым уклоном».
Правда, и в дизайне есть не совсем обычные решения: сделанная почти целиком из акрила боковая стенка (неважно, справа или слева, съемная или распашная) встречается редко.
Но в целом экстерьер корпуса, как и у многих других моделей Corsair, изысканно прост.
Благодаря немалым размерам, продуманной системе вентиляции и разумному количеству внешних портов, Carbide 600C может стать основой как мощного игрового компьютера, так и высокопроизводительной специализированной рабочей станции. Пожалуй, единственным препятствием может оказаться небольшое количество мест для установки накопителей.
А качество изготовления в целом вполне соответствует имиджу производителя, хотя несколько замечаний у нас всё же нашлось. Но по крайней мере одно из этих замечаний — небольшой перекос правой крышки, порой мешающий ее закрыванию — будет неактуальным для модификации Carbide Quiet 600Q, которая к тому же обеспечит минимальный уровень шума при работе компьютера.
Мы считаем, что корпус Corsair Carbide 600C заслуживает нашего знака отличия Original Design.
