Корпус Antec DF-35



Antec DF-35

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

В этом обзоре мы познакомимся со средним представителем линейки корпусов Dark Fleet компании Antec. К нам на тестирование попала модель с индексом DF-35, однако все сказанное об этом корпусе можно отнести и на счет чуть более доступной модели DF-30, обладающей точно таким же шасси и отличающейся лишь цветом подсветки вентиляторов и отсутствием нехитрого переходника для быстрого подключения жестких дисков через откидывающуюся дверцу на передней панели.

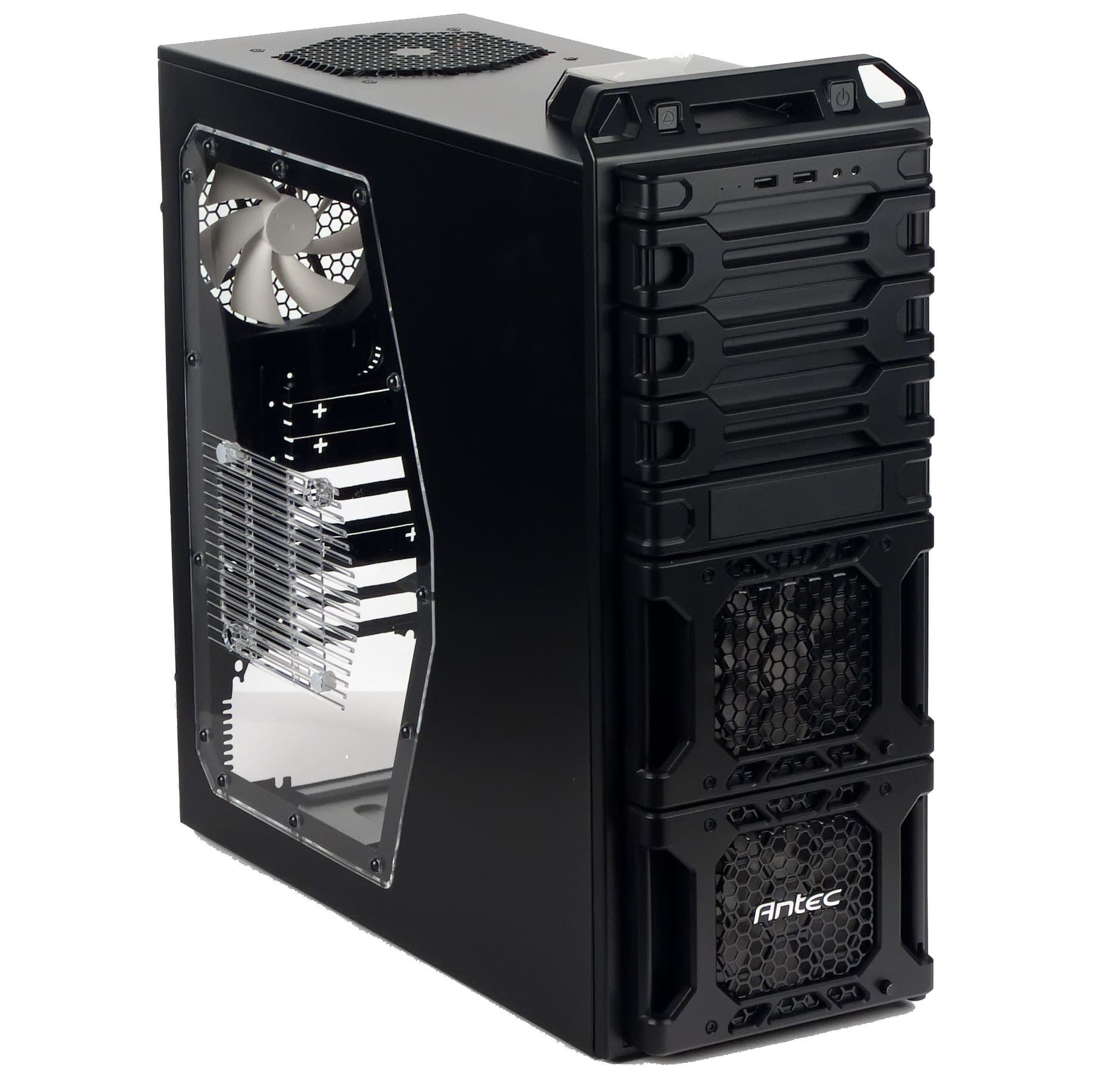

Основная часть потенциальных покупателей Antec DF-35 — это, как нетрудно догадаться, геймеры и энтузиасты, потому как наличие большого фигурного окна на левой стенке, вентиляторы с яркой белой подсветкой и нетрадиционное оформление передней панели делают этот продукт не столь интересным для людей с относительно строгими и консервативными взглядами. Корпус выпускается только в одном варианте расцветки — черном, и поставляется без комплектного блока питания.

Antec DF-35

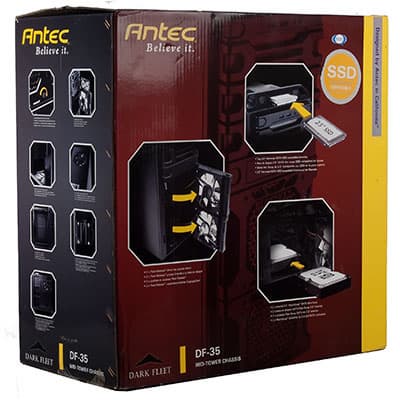

Упакован Antec DF-35 в качественную коробку с цветной полиграфией, но лишенную ручек для упрощения транспортировки. Комплект поставки корпуса включает лишь небольшую черно-белую схему а-ля «самое краткое руководство по сборке», комплект винтов и пару стяжек многоразового применения. Нельзя сказать, что абсолютно все особенности корпуса становятся понятны с первого взгляда, поэтому полноценное руководство пользователя было бы отнюдь не лишним, но компания Antec бережет леса и природу (это не шутка, это цитата), а потому полное руководство можно получить только в цифровом формате на официальном сайте, в том числе и на русском языке (прямая ссылка на PDF).

Качество покраски корпуса не вызывает нареканий. Все детали как интерьера, так и экстерьера Antec DF-35 окрашены в матовый черный цвет. Все пластиковые детали, насколько об этом можно судить визуально, окрашены в массе.

Компоновка

Antec DF-35

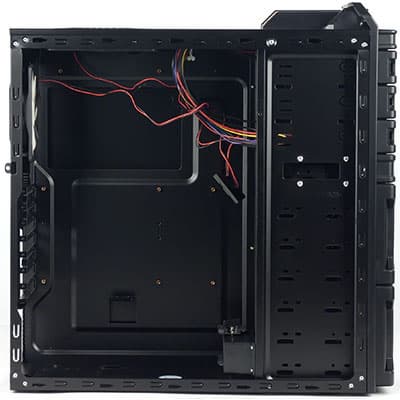

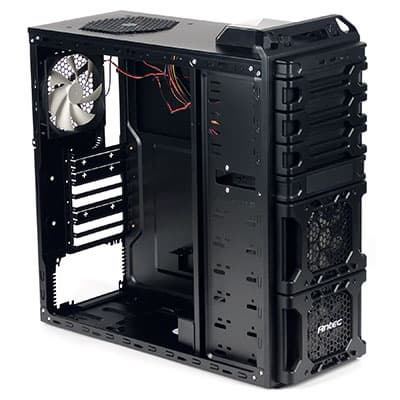

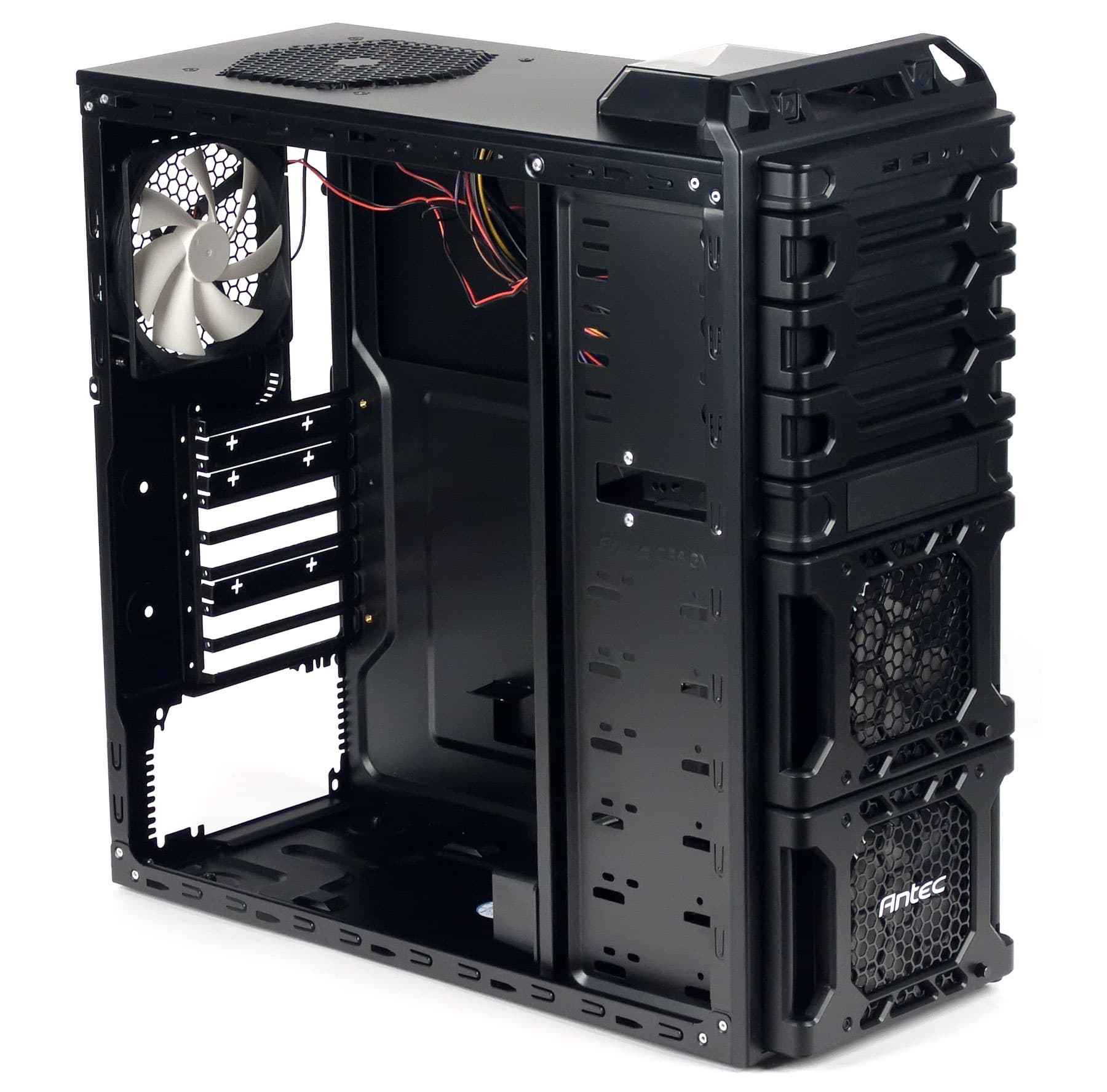

Корпус представляет собой однообъемную конструкцию с нижнерасположенным блоком питания. Отсек для пятидюймовых устройств с внешним доступом имеет 3 посадочных места. Далее идет один отсек для устройства 3,5″ с внешним доступом и шесть посадочных мест под жесткие диски. Все отсеки являются несъемными, жесткие диски устанавливаются горизонтально в продольной плоскости. На днище корпуса расположены 4 отверстия для установки одного SSD или HDD формата 2,5 дюйма.

Корпус предусматривает установку полноразмерных материнских плат ATX, а также всех более компактных вариантов: microATX и Mini-ITX.

Конструкция

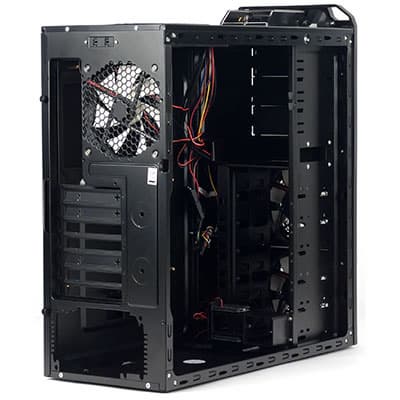

Шасси Antec DF-35 выполнено из не самой прочной стали толщиной порядка 0,6 мм. Прочность левой стенки заметно ослабляется пластиковым окном, подложка материнской платы занимает лишь 70% от общей длины корпуса, и к тому же имеет немалых размеров вырез. В совокупности, конечно, нельзя сказать, что DF-35 ходит ходуном и разваливается на части, но и особенно прочным его назвать никак не получается.

Antec DF-35

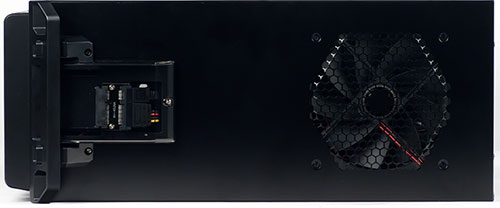

В задней части верхней стенки имеется штампованная решетка под вентилятор типоразмера 140 мм (предустановлен по умолчанию). В передней части располагается пластиковый контейнер для быстрого подключения любого накопителя формата 2,5 дюйма со стандартными SATA-разъемами. При этом 3,5″ жесткий диск в этот контейнер не поместится — а жаль, потому что такие диски могут реально использоваться дома для хранения резервных копий или большой коллекции нечасто востребованных данных, в то время как «голый» HDD ноутбучного формата встречается в реальной жизни куда реже.

Antec DF-35

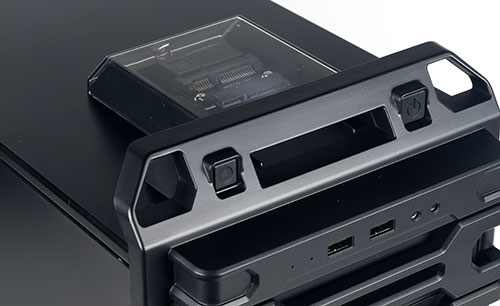

Здесь же, на переднем краю верхней стенки, заняли свое место кнопки включения и перезагрузки. Они одинаковые по форме, но незначительно различаются размером. Подсветки нет ни в одной из них, так что придется просто запомнить, что Reset находится слева, а Power — справа. Ход кнопок большой и приятный, срабатывание четкое, люфт практически отсутствует.

Antec DF-35

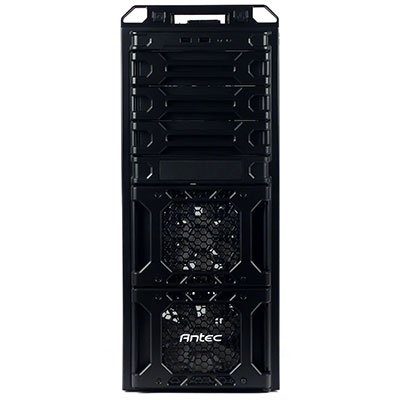

Индикаторы и фронтальные порты ввода/вывода расположены чуть ниже, уже на передней панели, над первым отсеком для пятидюймовых устройств. Набор портов весьма скуден: лишь два порта USB версии 2.0, разнесенные на достаточное расстояние, и разъемы для подключения микрофона и наушников. Никаких излишеств в виде FireWire, eSATA или USB 3.0 нет и в помине. Роль индикаторов питания и активности жесткого диска выполняют два ярких (если смотреть прямо, а не под углом) «точечных» диода синего цвета.

Antec DF-35

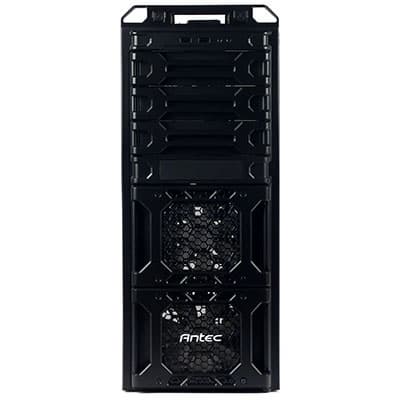

Каждый из трех пятидюймовых отсеков прикрыт отдельной пластиковой дверцей с защелкой. Защелка весьма тугая, и часто открывать её для доступа к оптическому приводу быстро надоест. Благо что необходимость пользоваться носителями CD и DVD в последнее время возникает все реже и реже. Другой подвох заключается в том, что под такую дверцу скорее всего не влезут многофункциональные контроллеры, обладающие рядом выступающих элементов — места для них остается совсем немного. Впрочем, никто не мешает попросту отломать мешающийся элемент передней панели, петля на вид весьма хрупкая.

Одно 3,5″ устройство с внешним доступом можно установить, просто демонтировав пластиковую заглушку, никакие дверцы в данном случае мешать не будут.

Antec DF-35

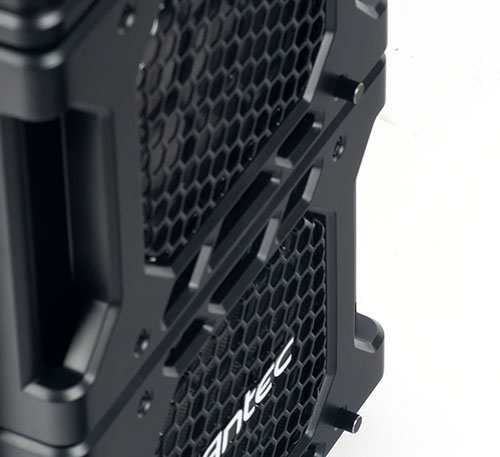

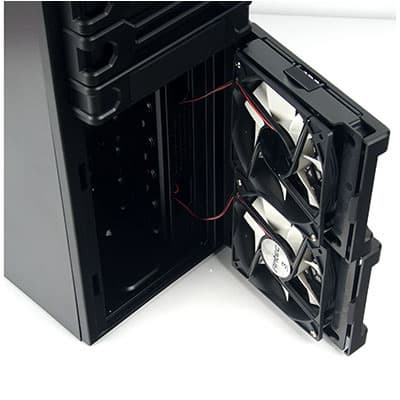

В нижней части передней панели расположены два идентичных по своей сути модуля, гордо названные маркетологами Antec «Fleet Release». Это тоже своего рода дверцы, фиксируемые пластиковой защелкой. В состав дверцы входит пластиковая основа, стальная сетка, съемный пылевой фильтр и вентилятор типоразмера 120 мм со встроенным регулятором оборотов — неприметная ручка в правом нижнем углу.

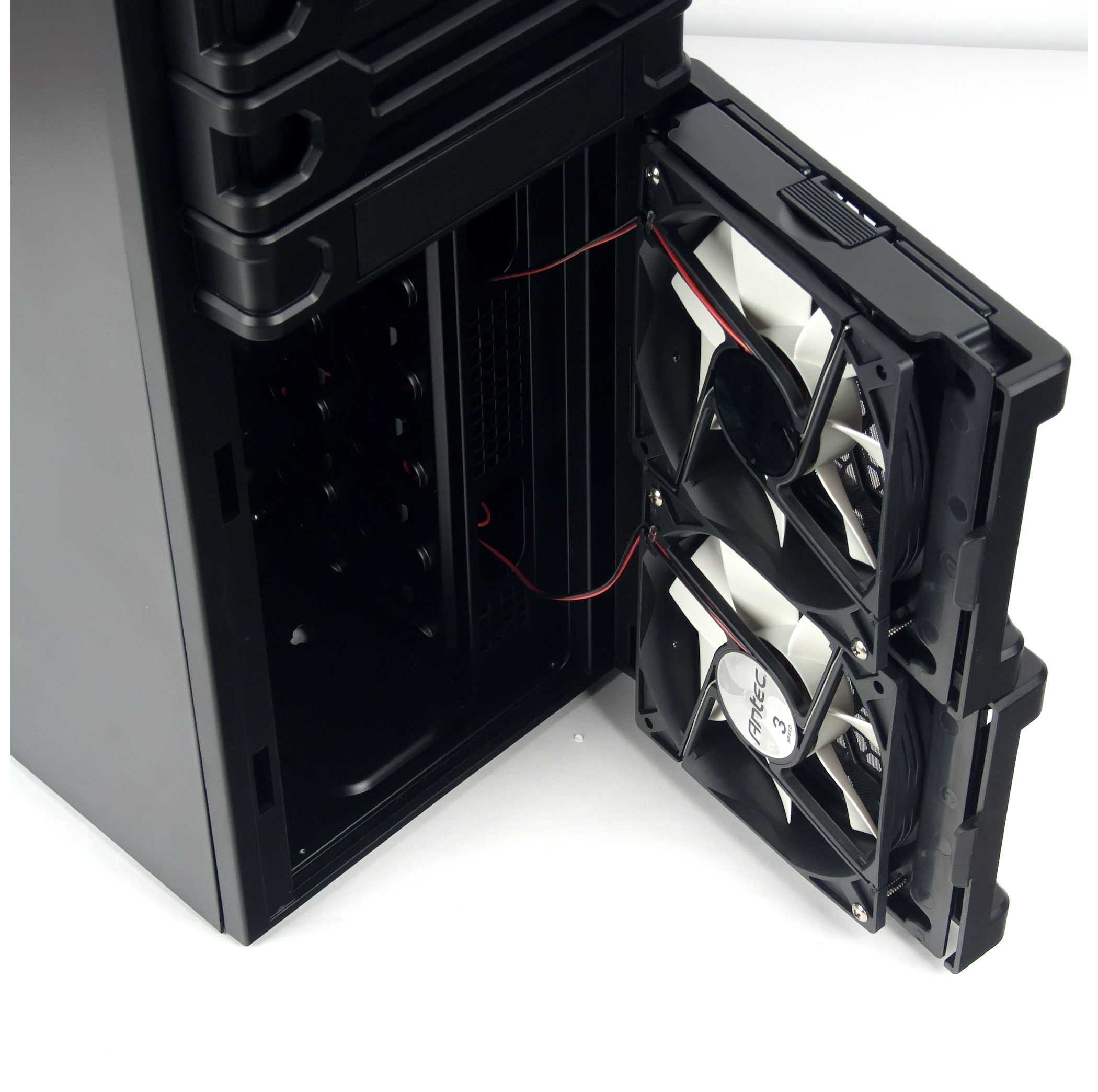

После открытия данного модуля пользователь получает доступ к быстрой установке или извлечению двух жестких дисков в том случае, если они были подключены через соответствующий переходник, на котором мы более подробно остановимся в разделе, посвященном сборке ПК в Antec DF-35.

Antec DF-35

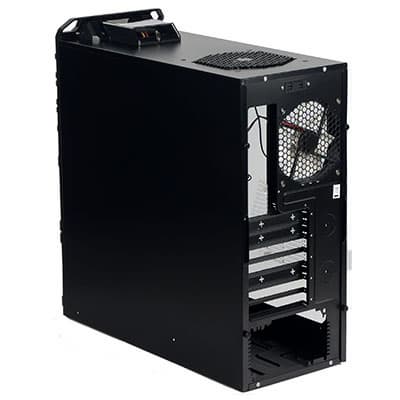

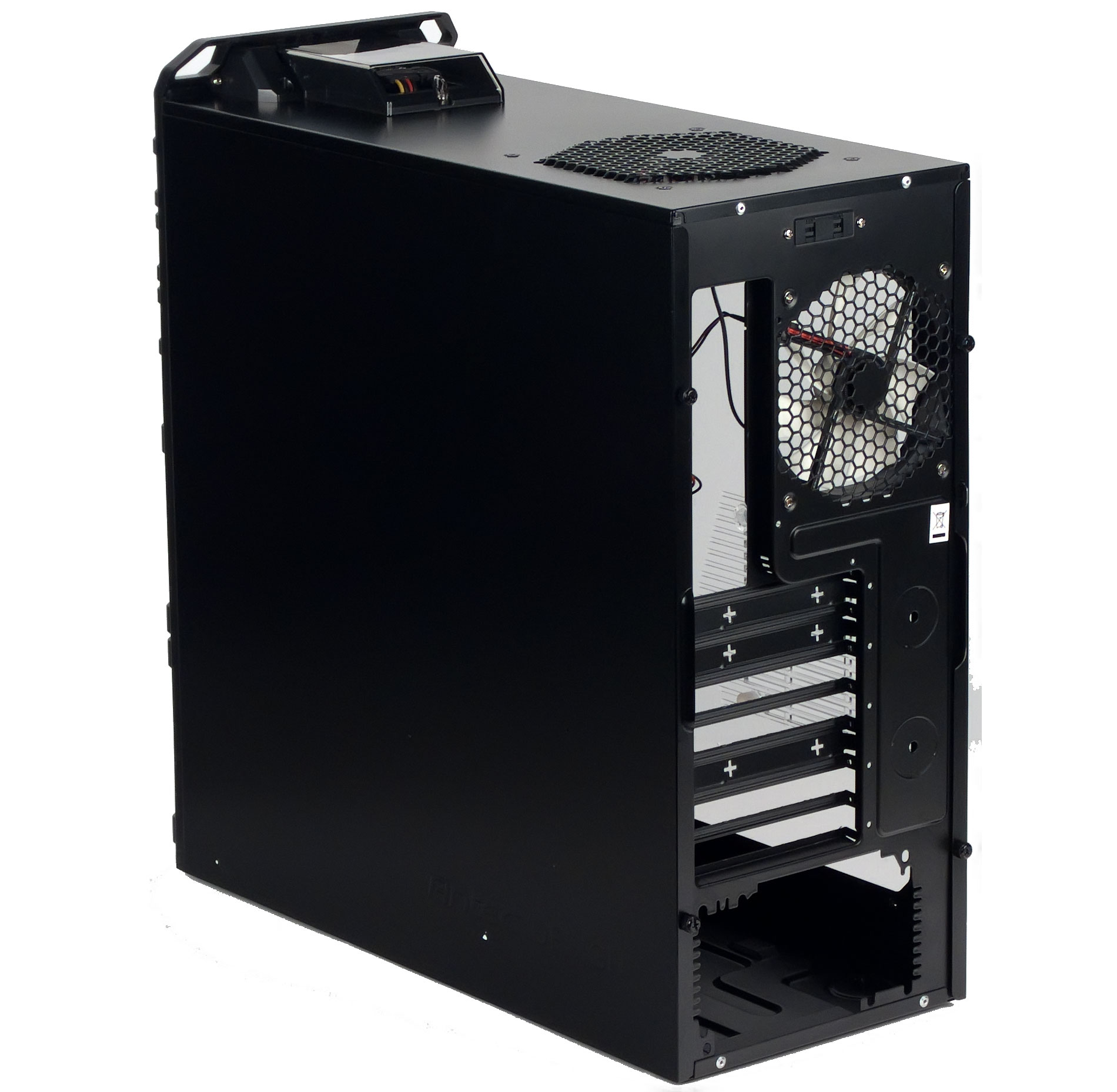

В самом верху задней стенки корпуса притаились два переключатели скорости для комплектных вентиляторов. И если передним «вертушкам» достались реостаты с плавным регулированием, то заднему и верхнему повезло чуть меньше — здешние переключатели имеют всего две позиции: Hi и Low. Помнится, на ранее протестированных нами корпусах Antec подобные регуляторы имели три положения и назывались, соответственно, «TriCool». Теперь же схема упростилась, и подобные вентиляторы получили логичное название «TwoCool», правда на них самих почему-то по-прежнему осталась надпись «3 Speed».

Antec DF-35

Также на задней стенке имеются две непонятные дырки, которые, по всей видимости, должны были стать отверстиями для ввода шлангов системы жидкостного охлаждения, но почему-то остались заброшенными на полпути. Для чего они такие нужны — непонятно: для шланга у них слишком маленький диаметр и острая кромка, а лишняя щель для пополнения запасов пыли корпус явно не красит.

Antec DF-35

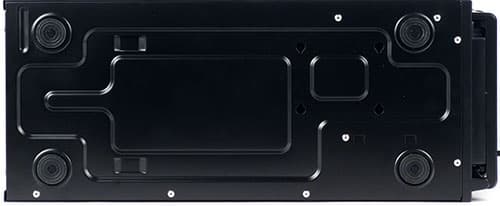

Нижняя стенка Antec DF-35 больше похожа на днище бюджетного корпуса, чем на достойного представителя среднего ценового диапазона. Здесь нет отверстия в зоне блока питания и, соответственно, нет пылевого фильтра. Устанавливается корпус на маленькие круглые ножки из твердого пластика, то есть на виброразвязке производитель тоже решил сэкономить.

Система охлаждения

Antec DF-35

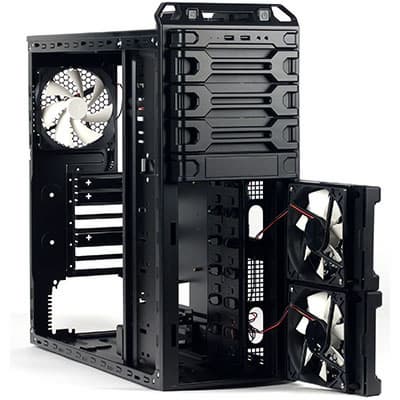

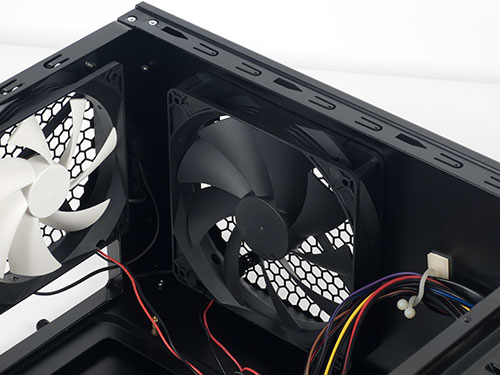

Шасси корпуса предусматривает установку в общей сложности пяти вентиляторов, причем четыре из них идут в комплекте поставки. Посадочные места под вентиляторы типоразмера 120 мм расположены в двух модулях «Fleet Release» на передней панели, а также на задней и левой стенках корпуса. Еще одно место под 140-миллиметровый вентилятор имеется на верхней стенке.

Antec DF-35

Все комплектные вентиляторы кроме 140-миллиметрового оснащены яркой белой подсветкой. Её яркость не ослабевает при понижении скорости вращения лопастей, и отдельного выключателя для нее тоже не предусмотрено.

Максимальная скорость вращения фронтальных вентиляторов составляет 2000 об/мин, а минимальная — 1000 об/мин, что в любом случае достаточно много и плохо подходит для желающих собрать на базе Antec DF-35 тихую систему. Верхний и задний вентиляторы лишены возможности плавной регулировки скорости вращения, их производительность составляет, соответственно, 800/1200 оборотов и 900/1500 оборотов в минуту.

Antec DF-35

Все вентиляторы рассчитаны на подключение к четырехконтактному периферийному разъему питания, более известному в народе как Molex. Коннектор двусторонний, за счет чего можно подключить несколько вентиляторов к одному питающему разъему.

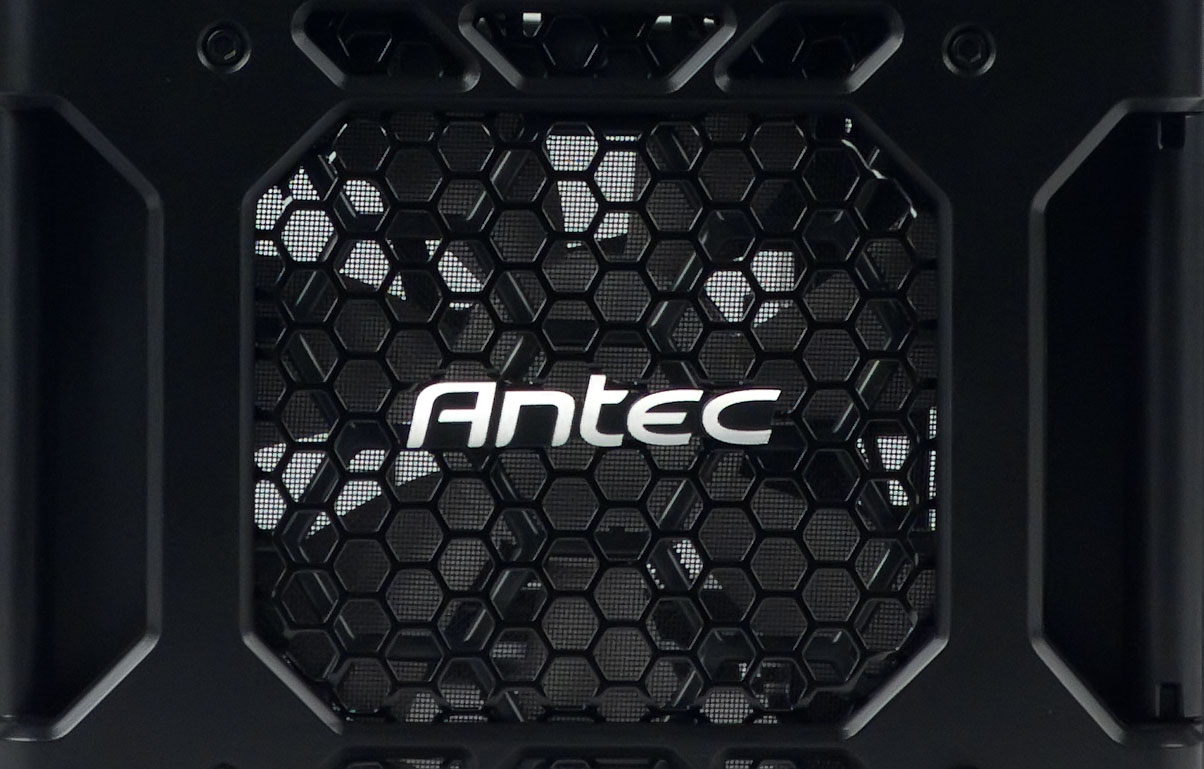

Пылевые фильтры в откидных модулях на передней панели очень быстро извлекаются и ставятся на место. Выполнен такой фильтр из стандартной пластиковой сетки с диаметром ячейки порядка 1 мм — вариант наиболее распространенный, хотя стоит признать, что в таком корпусе от пыли не спасли бы и фильтры с намного меньшим диаметром ячейки. Ведь дополнительные щели есть на левой и задней стенках, к тому же если в DF-35 поставить видеокарту с мощной, выбрасывающей наружу воздух турбиной, то давление воздуха внутри понизится, и из-за образовавшегося перекоса пыль с радостью начнет активно поступать внутрь через все отверстия.

Antec DF-35

Сборка системного блока

Обе боковые стенки крепятся на винтах с накатной головкой. Стоит отметить, что для их максимальной фиксации все же приходится прибегать к услугам отвертки — последние миллиметры даются стенкам с большим трудом. Способ крепления стенок — прислонно-сдвижной, он же пазо-гребённый, как в большинстве бюджетных корпусов. Снова бросается в глаза желание упростить конструкцию в угоду стоимости, хотя розничную цену низкой никак не назовешь.

Заглушку задних портов ввода/вывода необходимо выламывать — давно нам не приходилось встречать подобного решения; казалось, что все производители корпусов давно поняли всю бесполезность этой затеи, ведь разъемы на всех материнских платах располагаются по-разному и шансы на совпадение в данном случае стремятся к нулю.

Материнская плата крепится на стандартные латунные шестигранники с резьбой, заранее проставленные производителем, что несколько экономит время сборщика. В подложке системной платы имеется большой продолговатый вырез в процессорной зоне для установки и демонтажа габаритных кулеров без необходимости снятия самой платы. Стоит отметить, что данное отверстие логичнее было бы сделать несколько меньше в длину, но увеличить в ширину, потому как доступ к верхним винтам от пластиковой подложки кулера в нашем случае был затруднен, а в горизонтальной плоскости таких подложек уместилось бы почти две. Но тут, разумеется, все будет сильно зависеть от процессорного сокета и конкретной материнской платы.

Устройства во всех отсеках передней части корпуса крепятся обычными винтами под крестовую отвертку. Металлические заглушки, закрывающие отсеки для пятидюймовых устройств, необходимо выламывать.

Antec DF-35

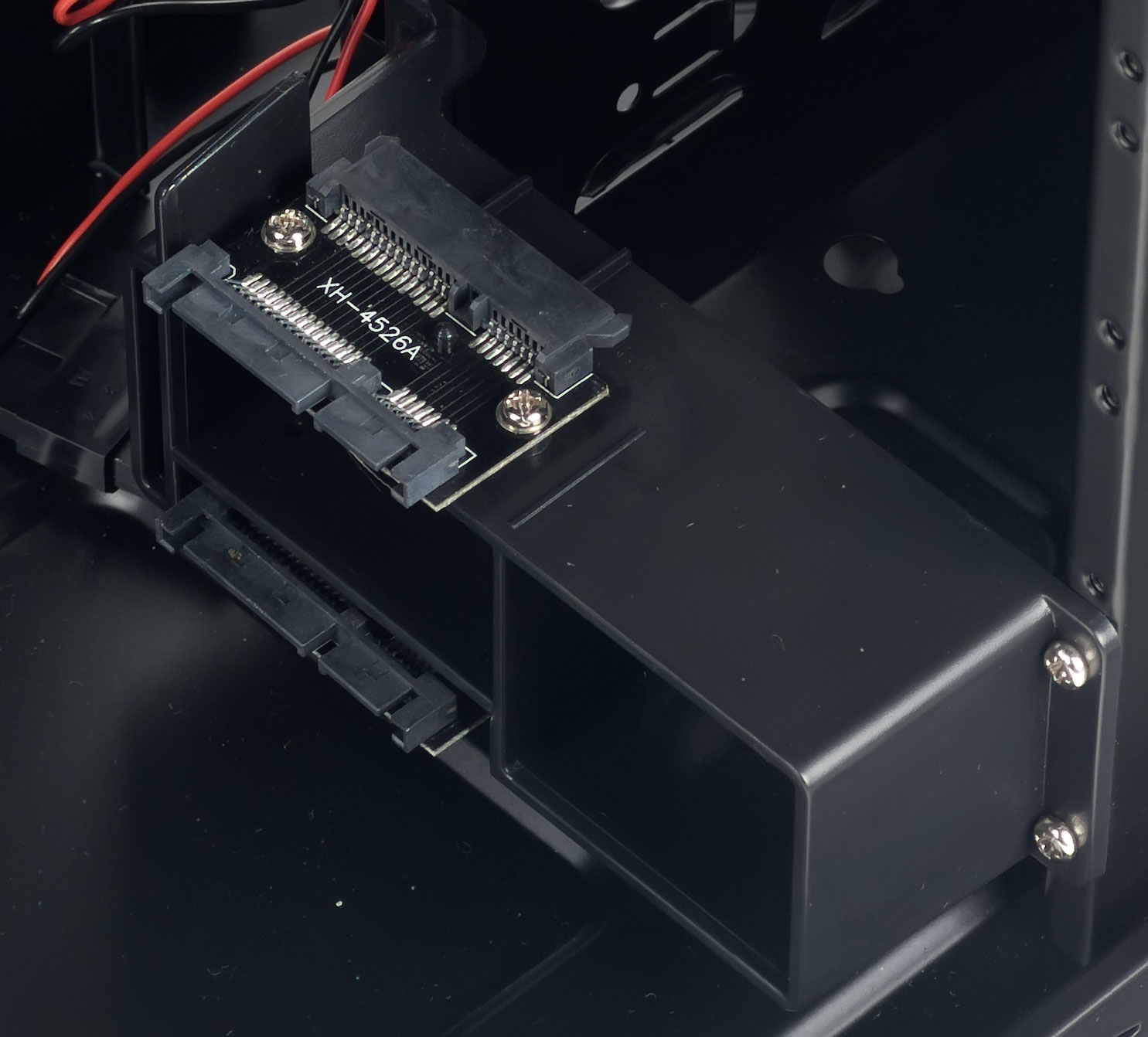

Два из шести посадочных мест под жесткие диски можно использовать совместно с комплектным переходником для создания нехитрой схемы «горячей» замены накопителей. Переходник крепится винтами к отсеку, к нему подключается комплект SATA-кабелей от блока питания и системной платы. Далее остается лишь открыть дверцу модуля «Fleet Release» и задвинуть в него накопитель до полного совпадения разъемов.

Казалось бы, все здорово и удобно, но есть одно «но»: фиксация накопителя в отсеке без применения винтов — никакая. Если жесткий диск планируется долго использовать в таком положении, то корпус все равно нужно будет разбирать и прикручивать винты на законное место. Хотя если диск нужно подключить ненадолго, то безопасностью и лишней вибрацией можно в определенной степени пренебречь.

К нижней стенке шасси можно прикрутить один накопитель формата 2,5″. Для этих целей в шасси просверлены 4 отверстия, а в комплекте поставки идут силиконовые стойки и специальные длинные винты. Скорее всего, таким диском станет не ноутбучный HDD, а быстрый и бесшумный SSD, лишенный подвижных частей и равнодушный к вибрации. Но тогда становится непонятно, почему для его крепления силиконовые демпферы предусмотрены, а для всех остальных жестких дисков — нет.

Antec DF-35

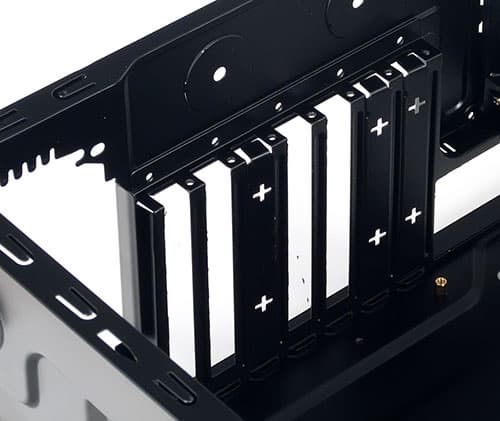

Платы расширения крепятся с помощью обычных винтов под крестовую отвертку. Все заглушки, к сожалению, одноразовые, их нужно выламывать, а поставить обратно на место уже не удастся — снова бюджетное решение в недешевом продукте.

В Antec DF-35 можно установить видеокарты длиной до 31 см — результат почти идеальный, однако некоторые модели топовых ускорителей AMD разместить в корпусе все-таки не удастся. Если же брать во внимание пластиковый переходник для подключения HDD, то доступное пространство уменьшается еще на 4 см, благо по умолчанию он установлен в самое нижнее положение и не должен становиться помехой.

Отверстия для фиксации блока питания позволяют закрепить его любой стороной, однако разумный выбор всего один — вентилятором вверх, иначе тот просто упрется в глухое дно, начнет сильнее шуметь и больше нагреваться. Разумеется, это актуально лишь для БП со 120-миллиметровым и более крупными вентиляторами.

Совсем плохо обстоят дела с возможностью незаметно проложить кабели от блока питания за подложкой системной платы — корпус узкий, места между подложкой и правой стенкой практически нет. В итоге кабели приходится прокладывать в обход, что предъявляет к их длине совсем уж драконовские требования. Особенно это касается кабеля дополнительного питания ATX_12V. Лишние периферийные кабели все же можно уложить за отсеком для жестких дисков и зафиксировать там с помощью комплектных стяжек.

Фронтальные USB-порты и аудиоразъемы подключаются к плате стандартными монолитными колодками. Нативный стандарт звукового коннектора — HDA, есть переходник на AC’97. Спикер или его аналог в корпусе отсутствуют.

Тестирование эффективности системы вентиляции корпуса

Последний этап исследования представляет собой тестирование с помощью программных средств, сильно нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

Конфигурация тестового стенда и процедура тестирования описаны в соответствующей методике.

Данный корпус был протестирован в двух режимах: с корпусными вентиляторами, работающими на максимальных и минимальных оборотах. Для регулировки скорости вращения использовались только собственные средства корпуса.

Четыре мощных вентилятора знают свое дело — температура всех комплектующих остается далека от критических значений не только при максимальных, но и при минимальных оборотах корпусных охладителей. Однако расплатой за высокую эффективность служит высокий уровень шума, мириться с которым захотят не все и не всегда.

При работе с отключенными корпусными вентиляторами в режиме копирования файлов (Copytest) температура жесткого диска составила всего лишь 40 градусов — это отличный результат, достигнуть которого удается далеко не каждому корпусу. Пускай продольное размещение жестких дисков вне пластиковых контейнеров и салазок — не самое удобное с точки зрения эксплуатации, зато определенно лучшее с точки зрения эффективного теплоотвода естественным путем.

Измерение уровня шума и оценка вибрации

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Уровень шума системы охлаждения корпуса при работе на максимальных оборотах — довольно высокий. Находиться рядом с источником шума такого уровня уже некомфортно, особенно в помещении с низким уровнем фонового шума.

При средних оборотах уровень шума от системы охлаждения корпуса заметно снижается, до уровня чуть выше среднего, а при минимальных оборотах — до среднетипичного уровня дневного шума в обычном помещении.

Ослабления уровня шума от источника, находящегося внутри объема корпуса, в нашем тестировании зарегистрировано не было, что неудивительно, так как у данной модели корпуса велика площадь вентиляционных отверстий, в частности — спереди и сверху.

С учетом специфической ориентации на высокопроизводительные, в том числе игровые, системы, акустическую эргономику данного корпуса можно оценить как находящуюся на удовлетворительном уровне.

Позиционирование и выводы

Antec DF-35 — это весьма своеобразный корпус. Его отличает необычный дизайн, способный понравиться далеко не всем, очень мощная, но и достаточно шумная система охлаждения, отсутствие плохо обработанных и острых краев. На его основе можно собрать эффектный игровой компьютер с большим количеством шумящих и светящихся вентиляторов, возможностью в любой момент посмотреть внутрь на провода и платы, быстро подключить на время жесткий диск формата 3,5 или 2,5 дюйма.

Если бы корпус стоил в два раза дешевле, то выводы на этом можно было и закончить, однако высокая цена продукта обязывает указать и на его недостатки: малое количество портов на передней панели, неудобные дверцы перед каждым пятидюймовым отсеком, неотключаемая подсветка, одноразовые заглушки, отсутствие воздуховода для блока питания в нижней стенке, несъемные продольные отсеки для HDD, отсутствие системы скрытой укладки кабелей и многие другие мелочи, присутствующие у большинства корпусов совершенно другой ценовой категории.

Наверное, с какими-то из этих недостатков можно успешно мириться, часть из них можно компенсировать «доработкой напильником», но действительно ли стоит это делать — большой вопрос, особенно когда на рынке можно без труда найти более привлекательные модели за схожую и даже более низкую цену.
