TravelBook Z42Wide ? ноутбук с широкоформатной матрицей от MaxSelect


В последнее время на рынке появляется все больше ноутбуков с широкоформатными матрицами. Причем если раньше это были преимущественно модели с большими (15-17 дюймов) размерами экрана, то теперь пользователь может приобрести ноутбук с широкоформатной матрицей практически любого размера. TravelBook Z42Wide — первый ноутбук от MaxSelect, оснащенный широкоформатной матрицей с диагональю 14 дюймов (35,5 см).

Технические характеристики ноутбуков MaxSelect TravelBook Z42Wide (заявленные производителем)

ПроцессорIntel® Pentium® M или Intel® Celeron® M Поддерживаются процессоры с ядром Banias от 1,3 до 1,7 ГГц и с ядром Dothan от 1,7 ГГц и выше Частота системной шины 400 МГц (на тестируемой модели — Pentium M 735 1,7 ГГц)
ЧипсетIntel 855GME+ICH4-M
Оперативная памятьDDR-266/333, 2 SO-DIMM до 2048 МB (на тестируемой модели — 512 MB DDR333)
Дисплей14.0" WXGA (1280х768)
ВидеосистемаИнтегрированная
АудиосистемаAC’97-кодек CONEXANT CX20468, версия 2.3
Совместим со стандартом Sound Blaster Pro
2 встроенных динамика
PC Cards слот 1xType II (CardBus)
Жесткий диск20/30/40/60/80 GB, UDMA 66/100 (на тестируемой модели — Samsung MP0804H 80 GB)
Oптические устройстваВстроенный DVD/CD-RW Combo или DVD±RW(на тестируемой модели — QSI DVDRW SDW-082S)
Порты ввода/вывода
  • 1 инфракрасный порт
  • 1 выход на наушники
  • 1 микрофонный вход
  • 1 VGA port/Mini D-sub 15-pin для подключения внешнего монитора
  • 1 видеовыход
  • 1 RJ11 Modem jack для подключения к телефонной линии
  • 1 RJ45 LAN Jack для подключения к локальной сети
  • 4 USB 2.0 порта
  • 1 IEEE 1394 порт
Card-readerSecureDigital / MultiMediaCard / SmartMedia / MemoryStick (MemoryStick PRO)
КоммуникацииEthernet 10/100/1000
Факс-модем v.90 / v.92
Wi-Fi ready
Габариты и вес
  • 336 x 240 x 20-34 мм
  • 2.3 кг
Подсистема питания
  • батареи:
    стандартная — 53.3 Вт-ч (6 элементов, 11.1 B, 4800 мА-ч, 0.3 кг)
    повышенной ёмкости — 80 Вт-ч (9 элементов, 11.1 В, 7200 мА-ч, 0.35 кг)
  • 100–240В адаптер переменного тока 65 Вт (18.5 В, 3.5 А)

Единственное, для чего ноутбук не предназначен — это игры. Встроенная графика не позволяет наслаждаться современной трехмерной графикой. В остальном все замечательно. Обращает на себя внимание наличие контроллера Gigabit Ethernet и возможность установки батареи значительной 80 Вт-ч емкости (к сожалению, на тестировании такой батареи не было).

Комплектность поставки:

  • сам ноутбук
  • блок питания со шнуром
  • порт-репликатор (опционально, приобретается за отдельную плату)
  • комплект ALT Linux 2.3 Compact MaxSelect Edition (CD+книжка с описанием)
  • Driver&Utility&Manual(русский) CD
  • руководство пользователя
  • диск Nero Express
  • диск CyberLink PowerDVD
  • гарантийный талон

Первые впечатления

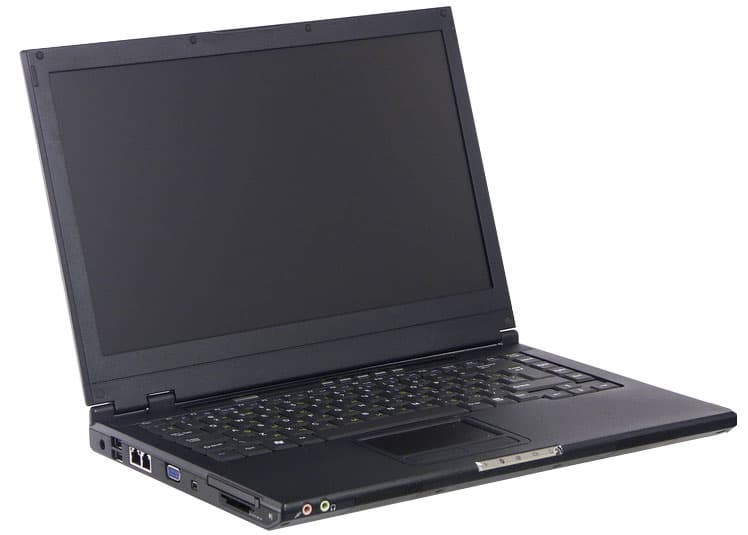

Внешне ноутбук смотрится весьма оригинально. Корпус полностью выполнен из угольно-черного пластика. TravelBook Z42Wide — один из немногих встречавшихся мне ноутбуков, который целиком выполнен из одинакового пластика. Оживляет «ночной пейзаж» крупный серебристый логотип. Правда, почему-то он размещен так, что при открытой крышке оказывается «вверх ногами». Вообще, я подметил интересную закономерность — логотипы западных (и восточных) производителей обычно размещаются так, чтобы при открытой крышке демонстрировать марку ноутбука окружающим, наших — при закрытой крышке хозяину. Разница в менталитете?

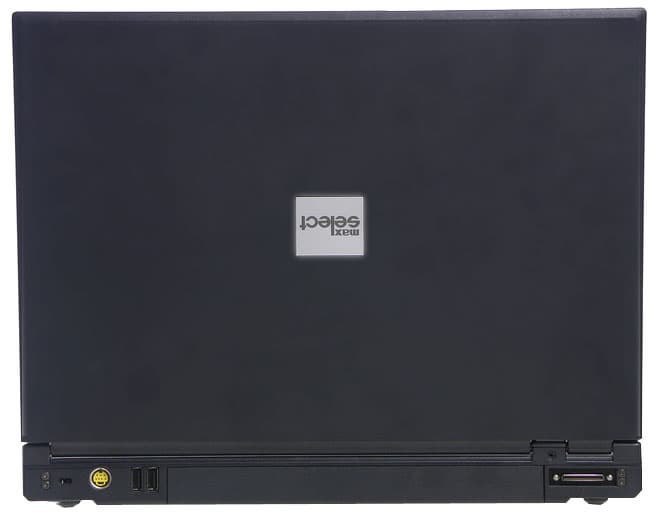

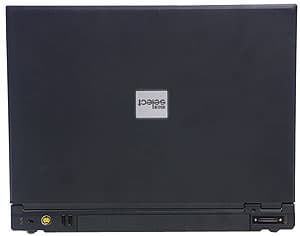

На заднем торце основное место отведено аккумуляторной батарее. Слева от нее — разъем для замка Кенсингтона, выход S-Video, нарушающий общий стиль канареечным цветом, и два порта USB. Справа — разъем для подключения порт-репликатора.

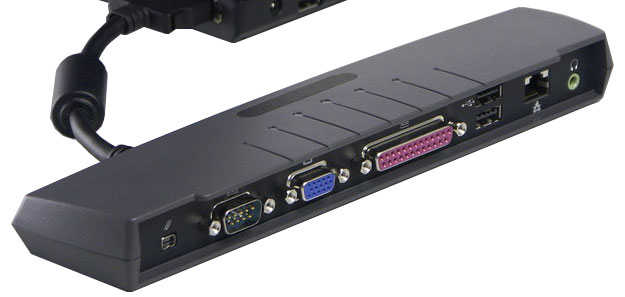

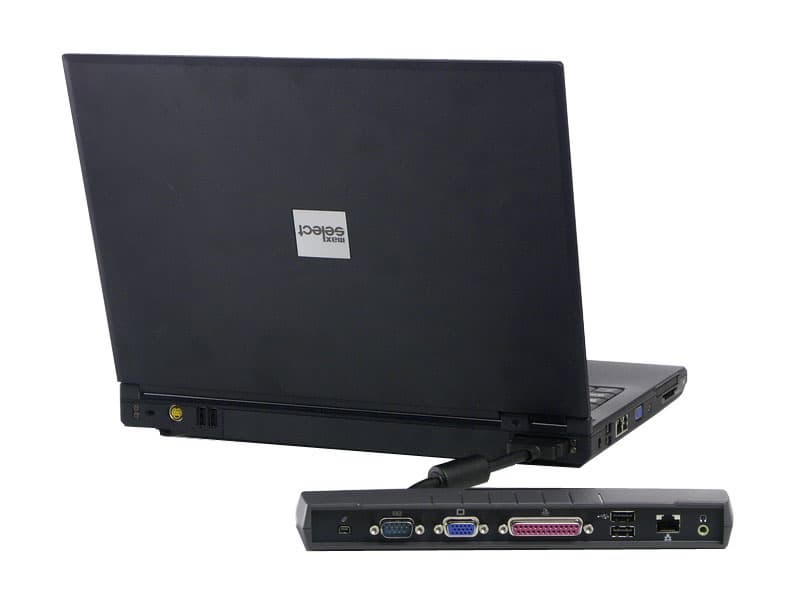

Сам репликатор оснащен следующими разъемами (слева направо):

  • порт IEEE1394
  • последовательный порт
  • выход на внешний монитор
  • параллельный порт
  • два порта USB
  • разъем для подключения к локальной сети
  • выход на наушники

Таким образом, для «настольной» работы к ноутбуку достаточно подключить порт-репликатор и блок питания.

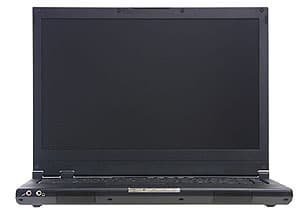

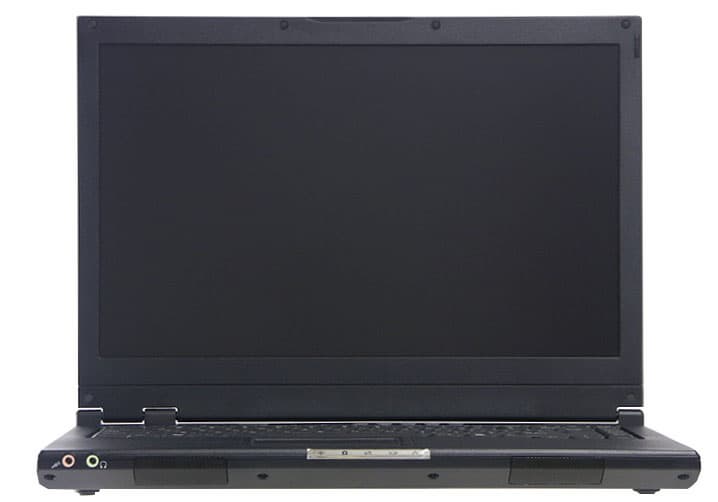

Спереди на корпусе расположены блок аудиоразъемов и динамики. По центру корпуса на зеркальной вставке — индикаторный блок. Защелка крышки отсутствует.

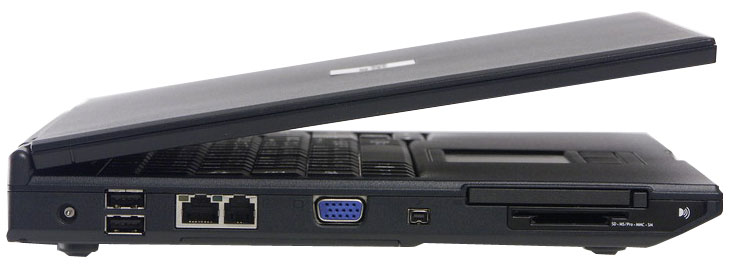

На левой боковине (слева направо)

  • разъем для подключения источника питания
  • два порта USB
  • разъем для подключения к локальной сети
  • разъем для подключения к телефонной линии
  • выход на внешний монитор
  • порт IEEE1394
  • слот PC-Card
  • картовод (под ним)
  • окошко ИК-порта

Замечания вызывает расположение USB портов — они «задвинуты» слишком далеко от пользователя, а если к ноутбуку подключен сетевой или модемный кабель, то подключать USB устройства становится просто неудобно.

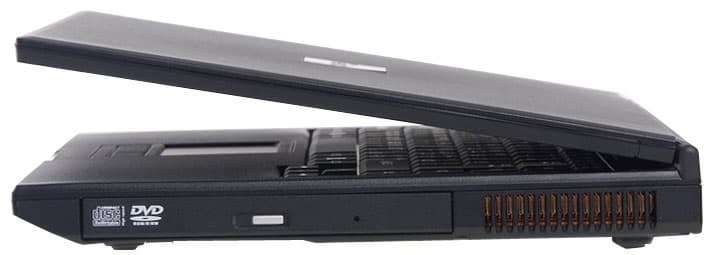

Справа — только устройство для работы с оптическими дисками и решетка системы вентиляции.

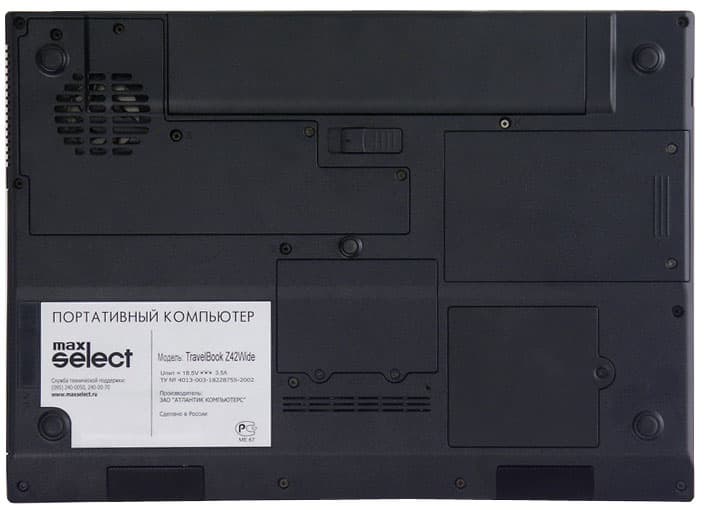

Снизу — заборная решетка системы вентиляции и крышки отсеков жесткого диска, модулей памяти и плат mini PCI.

Расположение разъемов в целом нормальное, хотя и не идеальное.

Эргономика и удобство работы

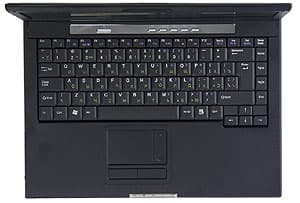

Защелка крышки отсутствует — сейчас такое решение модно. Фиксация крышки обеспечивается магнитами, расположенными не на корпусе (как у ASUS W1), а на самой крышке. Обнаружился этот факт в процессе тестирования матрицы, когда кронштейн датчика никак не хотел устанавливаться в нужное положение, «прилипая» к рамке матрицы. Фиксация крышки хорошая, с другой стороны, ноутбук можно открывать одной рукой.

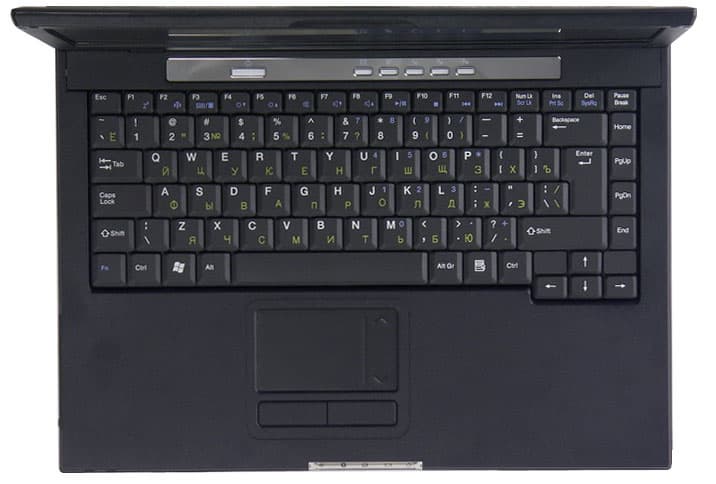

При открытой крышке черноту разбавляют две зеркальные вставки — «кнопочная» над клавиатурой и «индикаторная» в передней части корпуса. Вид, надо сказать, получается весьма и весьма оригинальный и даже, я бы сказал, агрессивный. По крайней мере, я ничего похожего не встречал. Дизайн подойдет явно не к любому интерьеру, но уж если подойдет — смотреться будет отлично. Единственный недостаток пластикового корпуса — небольшая жесткость крышки, что приводит к возникновению искажений на матрице при надавливании/изгибании.

Раскладка клавиатуры стандартная a-la Logitech, левая клавиша Shift просто вызывающе мала. Цвет гравировки русского алфавита мне показался не самым удачным.

Тачпэд достаточно удобный, часть площадки, предназначенная для скроллинга, четко отделена.

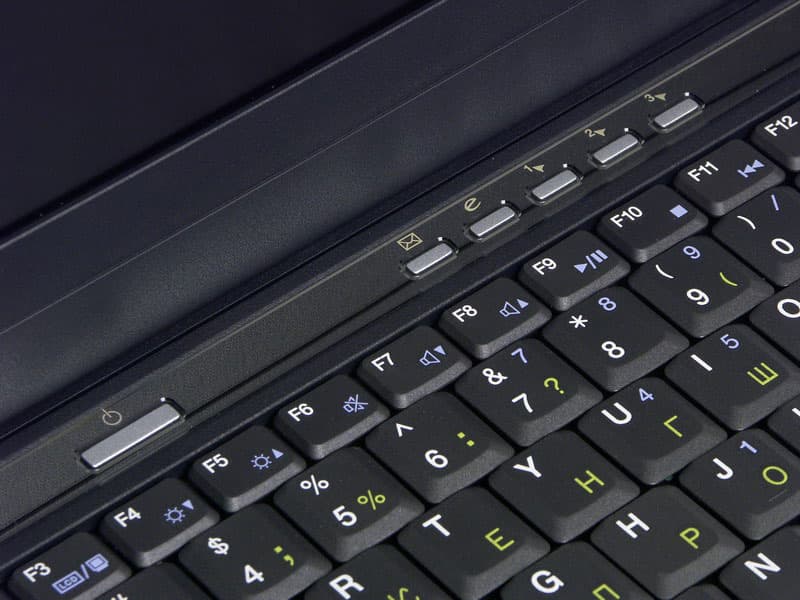

На верхней зеркальной вставке (на фото она получилась черной из-за отражения рамки экрана) расположена клавиша включения и 5 (!) программируемых кнопок быстрого вызова приложений (две — по умолчанию вызывают броузер и почтовый клиент). Справа от кнопок — индикаторы Lock`ов.

На нижней — основные индикаторы состояния:

  • индикатор работы адаптера беспроводной сети Wi-Fi;
  • индикатор работы адаптера Bluetooth;
  • индикатор работы жёсткого диска;
  • индикатор состояния аккумуляторной батареи;
  • индикатор состояния компьютера.

Судя по наличию индикатора, ноутбук может оснащаться и Bluetooth адаптером, но никакой информации об этом не встречается ни на сайте, ни в руководстве пользователя.

В целом ноутбук достаточно удобен в работе и, что немаловажно, обладает оригинальным запоминающимся дизайном.

Сервис и поддержка пользователей

Гарантия на ноутбуки MaxSelect — 2 года. Адрес центрального московского сервисного центра: Москва, ул. Можайский Вал, д.1 (м. «Киевская»). Адреса сервисных центров в других городах указаны на сайте MaxSelect, там же находится форма онлайновой поддержки, которая работает в будни.

Ремонт и модернизация

Модернизация ноутбука может производиться самостоятельно даже в течение гарантийного срока (!!!). Пользователь может самостоятельно заменить комплектующие, доступ к которым осуществляется без разборки корпуса. Естественно, при этом гарантия на замененные детали не распространяется.

Тестирование ноутбука

Производительности ноутбука достаточно для абсолютного большинства приложений, исключая 3D графику. Для интересующихся приведу цифры.

BAPCo/MadOnion MobileMark 2002 Productivity workload (Performance rating) 199
BAPCo/MadOnion MobileMark 2002 Productivity workload (Average response time) 0,99 sec
BAPCo/MadOnion MobileMark 2002 Productivity workload (Battery life rating) 248 minutes
BAPCo/MadOnion MobileMark 2002 Reader workload (Battery life rating) 268 minutes

Время автономной работы составило более четырех часов при хорошей производительности.

BAPCo/MadOnion SysMark 2002213
BAPCo/MadOnion SysMark 2002 Office Productivity 169
BAPCo/MadOnion SysMark 2002 Internet Content Creation268


MadOnion 3DMark 2001
(32 bit color, 32 bit Texture Format, 24 bit Z-buffer depth, Frame Buffer — Double buffering, Software T&L, Game Performance)
Разрешение640х480800х6001024х7681280x768
3DMark Result3871299920891829

Тест матрицы

Тестирование производится в соответствии с методикой, разработанной для LCD-мониторов. Подробно с ней можно ознакомиться здесь.

Определение времени отклика

Измерения времени отклика проводилось с использованием разработанного нами программно-аппартного комплекса. Для начала были проведены измерения в соответствии с рекомендациями ANSI (при переключении черного поля на белое и обратно измеряется время перехода от 10% до 90% яркости, при этом яркость черного поля принимается за 0%, а яркость белого – 100%) для заводских установок матрицы (в случае с ноутбуками, яркость устанавливается на максимум).

Время отклика, мс
вкл.выкл.сумма
136,419,4

Время отклика достаточно хорошее.

Дополнительно мы измерили времена отклика при переходе между полутонами. Очевидно, что скорость переключения черно-белых полей играет роль только в одном случае: при прокрутке черного текста на белом фоне. Смазанность объектов при просмотре фильмов и при виртуальном сражении определяется скоростью перехода между полутонами. К сожалению, у ANSI нет методики, описывающей процедуры таких измерений. Поэтому, во-первых, производители матриц и мониторов могут сознательно обеспечивать малые черно-белые времена отклика, не заботясь о полутоновых переходах, а, во-вторых, отсутствие стандартов затрудняет адекватное сравнение скоростей полутоновых переходов, полученных независимыми тестовыми лабораториями. измерять время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами). С шагом в 10% мы провели эти измерения, результаты представлены на графиках.

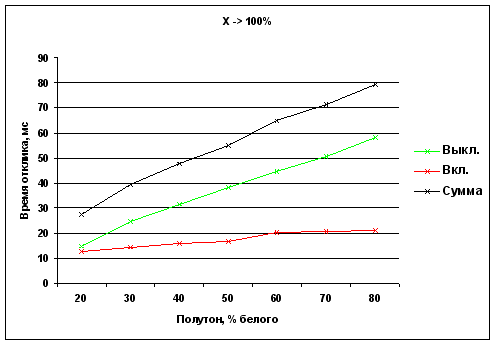

Времена отклика при переходе от полутона X до белого

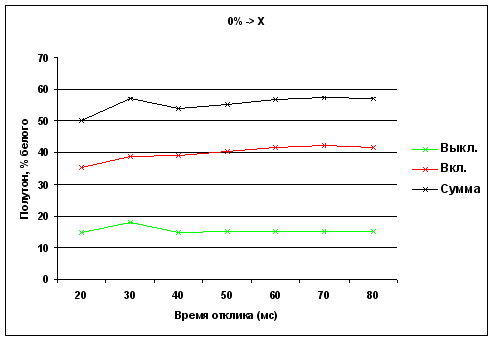

Времена отклика при переходе от черного до полутона X

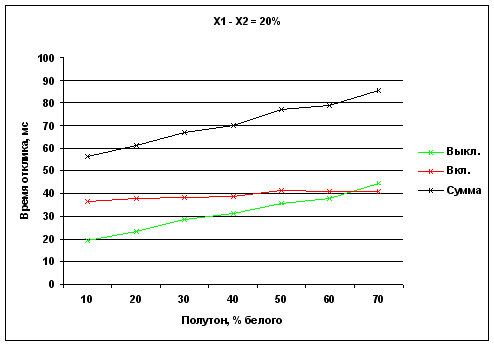

Времена отклика при переходе между полутонами в окрестности X, отстоящими от X на 10%

Как видно, время отклика при переходе между полутонами значительно превышает время черно-белых переходов. При этом замена белого на серый увеличивает время включения, а черного на серый — время выключения. Объяснение этому можно найти здесь.

Оценка яркости и качества цветопередачи

Для оценки качества цветопередачи использовали колориметр SpyderPRO (PANTONE) c ПО OptiCAL. Параметры целевой гамма-кривой: Gamma = 2.2, Whitepoint = 6500 К. В таблице приведены: яркость белого поля, а также цветовая температура на участках шкалы серого, полученные при максимальной яркости матрицы.

Цветовая температура на различных участках шкалы серого, КЯркость, кд/м2
50%75%100%
12720101106860189

На данный момент это самая яркая из тестировавшихся матриц.

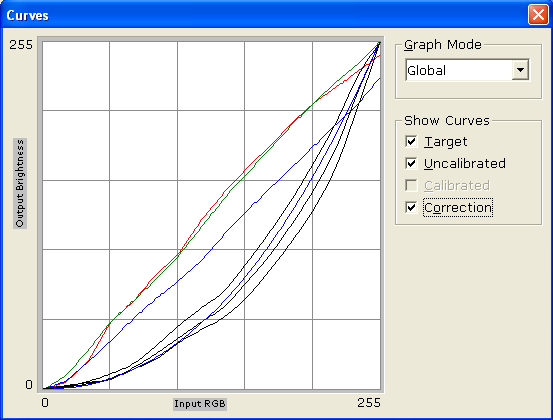

Приведены также графики гамма-кривых, где можно увидеть, насколько гамма-кривые индивидуальных цветов (черные линии) отклоняются от целевой гамма-кривой (синяя линия) и какая требуется коррекция для каждого цвета (соответственно красная, синяя и зеленая линии).

Как значения цветовой температуры, так и графики гамма-кривых свидетельствуют о заметном сдвиге цветов «в синеву».

Измерение равномерности черного и белого полей и углов обзора

Для измерения яркости небольшого участка экрана в заданном направлении мы изготовили высокочувствительный узконаправленный (4+/-0,5 градуса) датчик. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Измерения проводились при заводских настройках монитора. Аппроксимированные поверхности яркости черного и белого полей и контрастности (отношения яркости белого к яркости черного) показаны на рисунках.

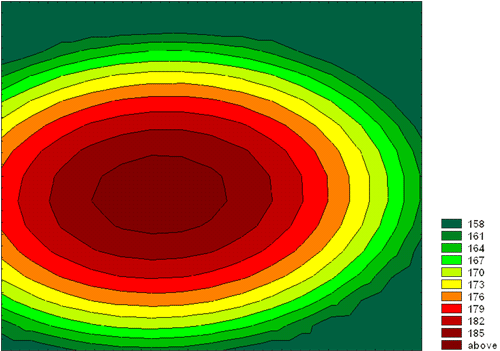

Поверхность, построенная по значениям яркости белого поля. Изолинии через 3 кд/м2


Поверхность, построенная по значениям яркости черного поля. Изолинии через 0,03 кд/м2

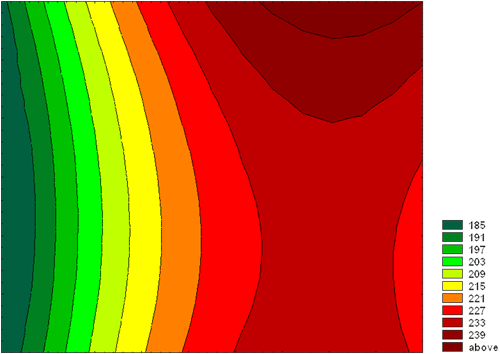

Поверхность, построенная по значениям контрастности. Изолинии через 6 единиц

В таблице приведены средние значения и минимальные и максимальные отклонения от средних значений.

ПараметрСреднееОтклонение от среднего
мин., %макс., %
яркость черного поля0,8 кд/м2-16,218
яркость белого поля173,1 кд/м2-8,99,2
контрастность216:1-13,213,9

Контрастность достаточно хорошая, правда, яркость черного поля все-таки высоковата.

Чтобы выяснить, как меняется яркость монитора при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в двух направлениях – вертикальном и горизонтальном. Результаты – на графиках ниже.

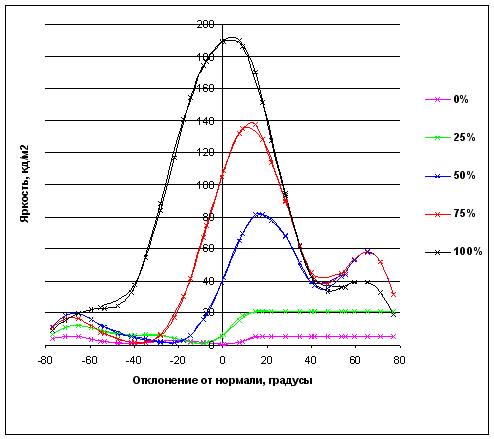

Зависимость яркости полутонов (0% – черный, 100% – белый) в центре экрана от отклонения оси датчика (отрицательные значения – вниз, положительные значения – вверх) от нормали к экрану в вертикальной плоскости

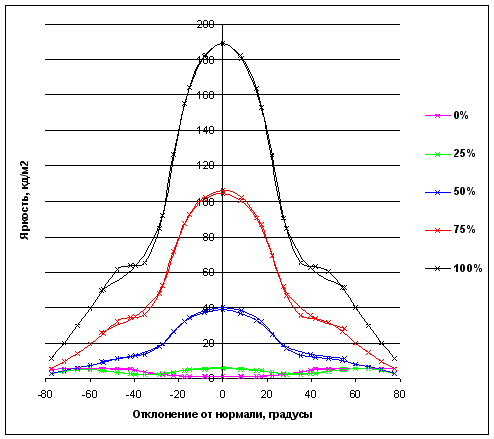

Зависимость яркости полутонов (0% – черный, 100% – белый) в центре экрана от отклонения оси датчика (отрицательные значения – влево, положительные значения – вправо) от нормали к экрану в горизонтальной плоскости

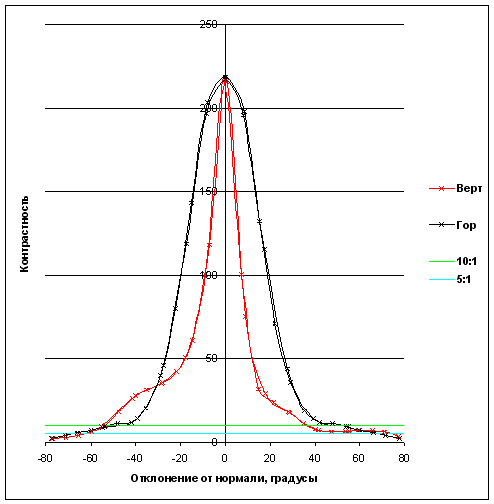

Зависимость контрастности (отношения яркости белого поля к яркости черного) в центре экрана от отклонения оси датчика (отрицательные значения — влево или вниз, положительные значения – вправо или вверх) от нормали к экрану в вертикальной и горизонтальной плоскостях. Зеленая линия — отношение 10:1, голубая — 5:1

Вертикальные углы обзора традиционно для ноутбучных матриц малы «вниз» — полутона инвертируются (пересекаются 0, 25 и 50%) при отклонении на 18° вниз. При отклонении вверх слияние графиков 100% и 75% происходит при 30°, 100, 75 и 50% — при 40 градусах.

По горизонтали при отклонении ±30 градусов начинается засветка черного поля.

Соответственно, контрастность, хорошая «в идеале», очень быстро падает при отклонении от перпендикуляра к экрану, как в вертикальном, так и в горизонтальном направлении. Хотя, если смотреть только на цифры, характеризующие углы обзора, ситуация получается почти идеальная.

Углы обзора:
при CR = 5:1 вертикальные: -60 +70 = 130, горизонтальные -70 +70 = 140
при CR = 10:1 вертикальные: -55 +35 = 90, горизонтальные -55 +55 = 110.

В целом матрицу можно признать достаточно хорошей для индивидуального использования, правда, глубокого черного цвета вы не получите. При групповом просмотре сказывается быстрое падение контрастности при отклонении от перпендикуляра к экрану.

Общий итог. Выводы

TravelBook Z42Wide — оригинальный ноутбук, обладающий эффектной внешностью и хорошей «начинкой». Эта модель может стать хорошей покупкой для человека активного, не тратящего драгоценное время на игры, но любящего иногда в дороге посмотреть кино. :)

Средние текущие цены (количество предложений) на протестированный ноутбук в московской рознице: Н/Д(0).

Редакция выражает благодарность компании Атлантик компьютерс




13 мая 2005 Г.
