Обзор материнской платы MSI MPG B850I Edge Ti WiFi форм-фактора Mini-ITX на чипсете AMD B850

Мы продолжаем изучать, как устроена та или иная материнская плата, на что способна система питания, с каким ассортиментом периферии, а также программных средств она попадает к потребителю. В данном материале изучим матплату, основанную на чипсете среднего уровня — AMD B850.

Таблица основных отличий чипсетов AM5 двухлетней давности и последнего поколения.

Примечание: ^* – 4 линии PCIe 4.0 могут быть зарезервированы для контроллера USB4 как у чипсета, так и у CPU.

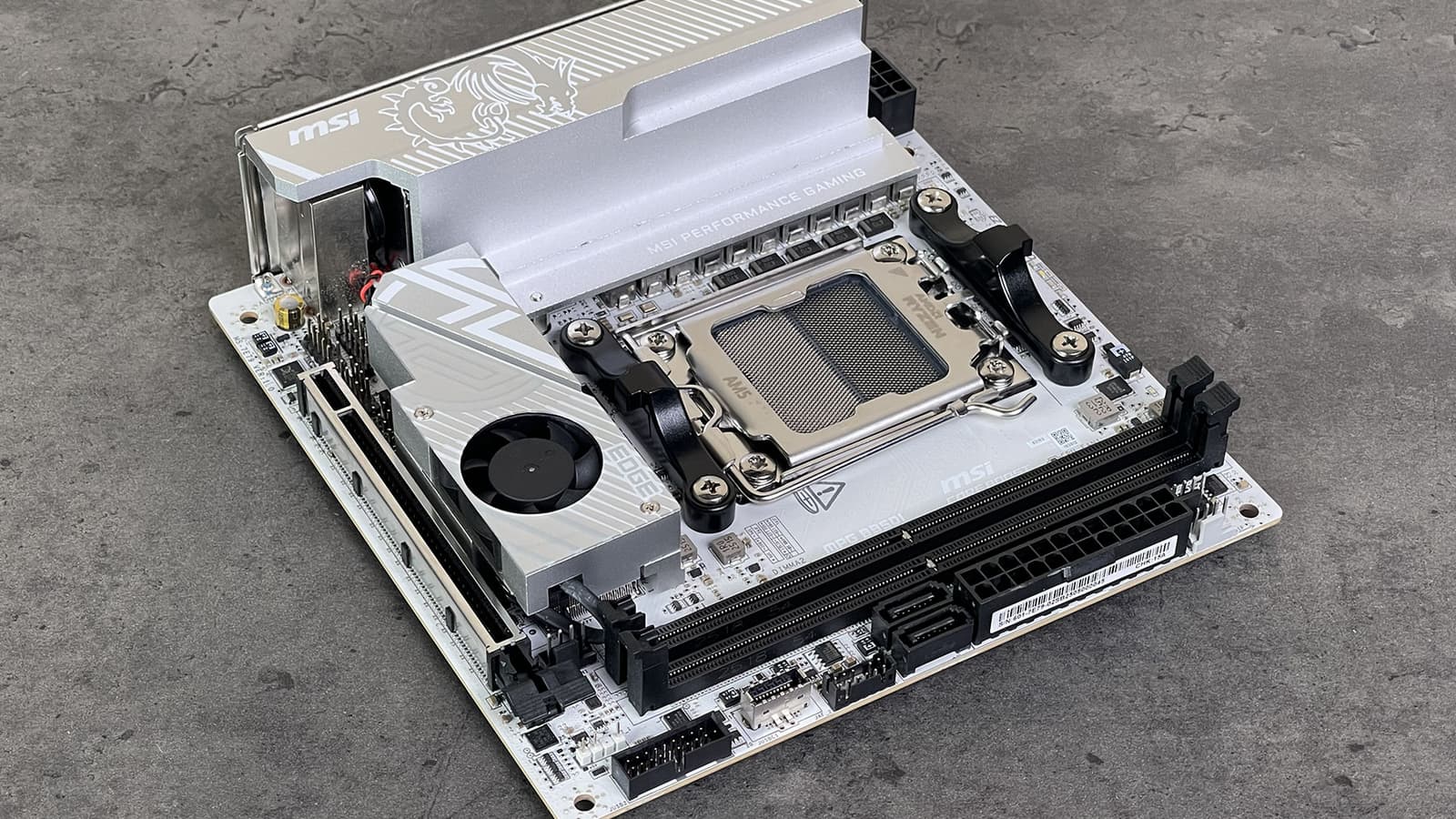

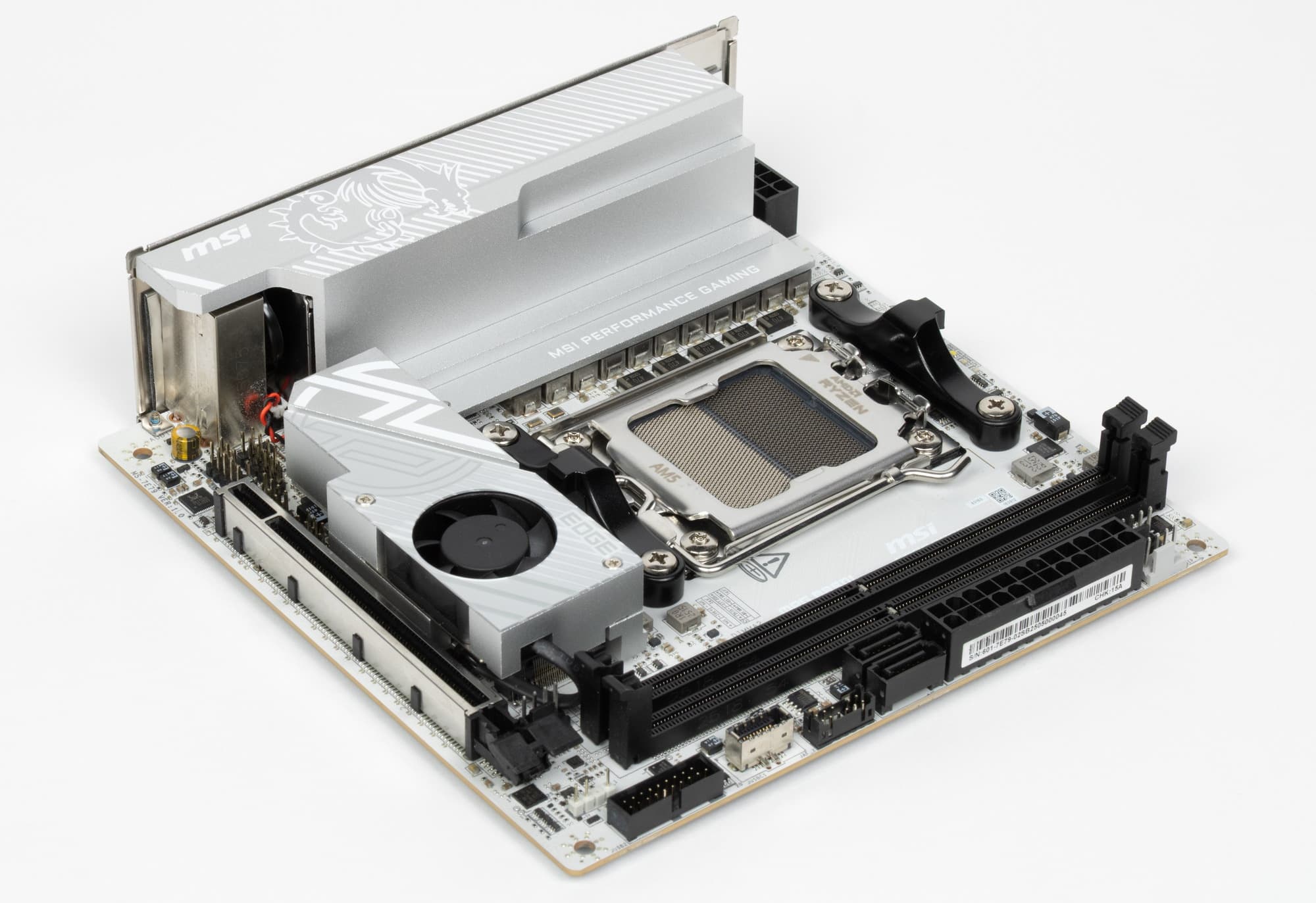

А теперь переходим к объекту сегодняшнего исследования: материнская плата MSI MPG B850I Edge Ti WiFi. Эта матплата принадлежит среднебюджетной игровой серии MPG, поэтому данная плата имеет стоимость в пределах 30 – 32 тысяч рублей, несколько завышенная цена еще и обусловлена форм-фактором Mini-ITX (такие платы всегда дороже стандартных форм-фактора ATX, хотя себестоимость Mini-ITX явно ниже (сама печатная плата – да, дороже, ибо логика активно размещена по обеим сторонам, а также слоты типа M.2 могут быть на оборотной стороне, однако всегда такие платы содержат меньшее количество периферийных портов и слотов, что значительно их удешевляет, не говоря уж о разнице в площадях текстолита).

Еще раз отмечу, что у MSI вся игровая линейка MAG/MPG/MEG материнских плат маркетологами поставлена выше остальных (прежде всего по стоимости), поэтому не стоит удивляться уровню цен на такие продукты.

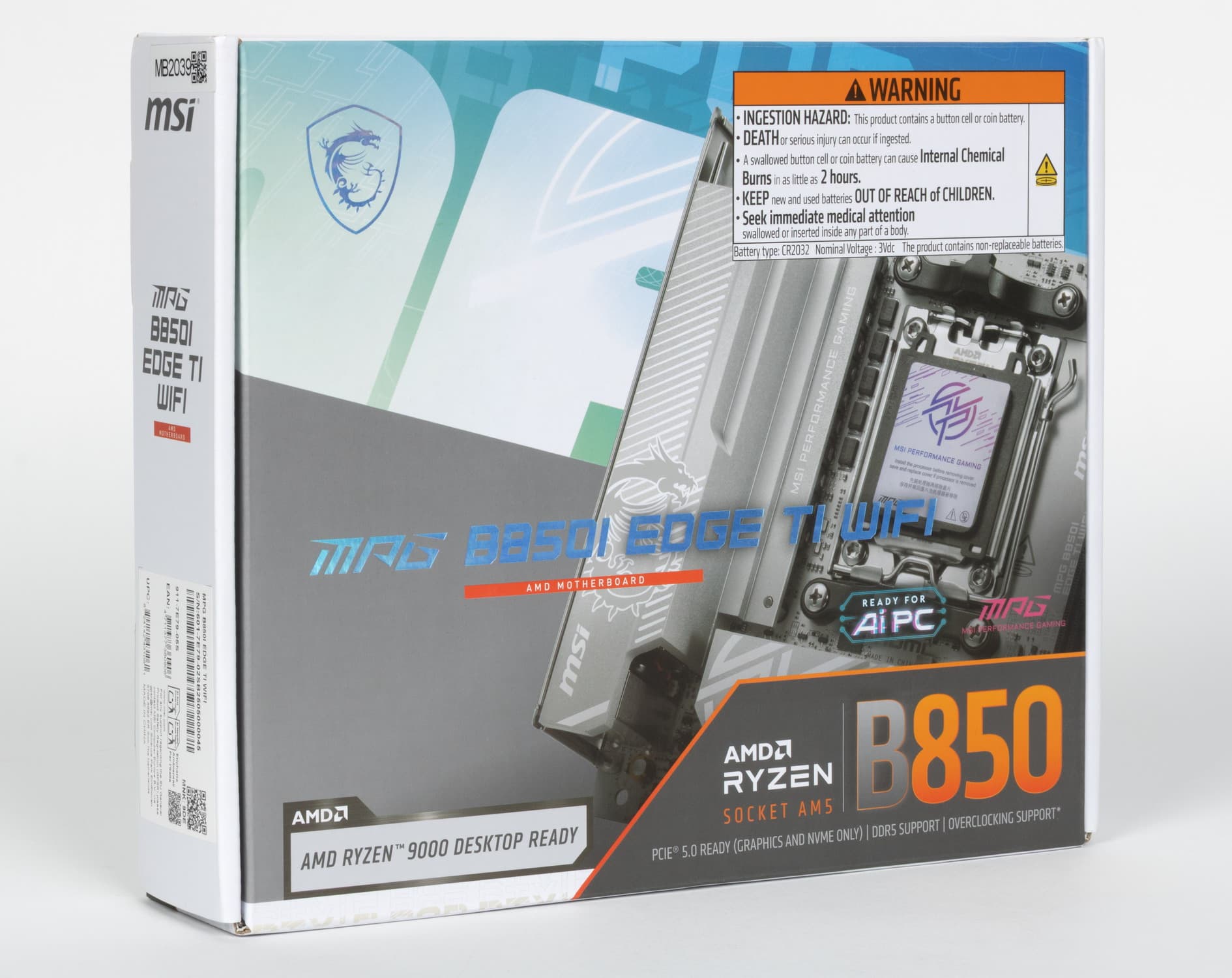

MSI MPG B850I Edge Ti WiFi поставляется в коробке стандартного дизайна серии MPG. Комплект размещен под платой в отдельном отсеке.

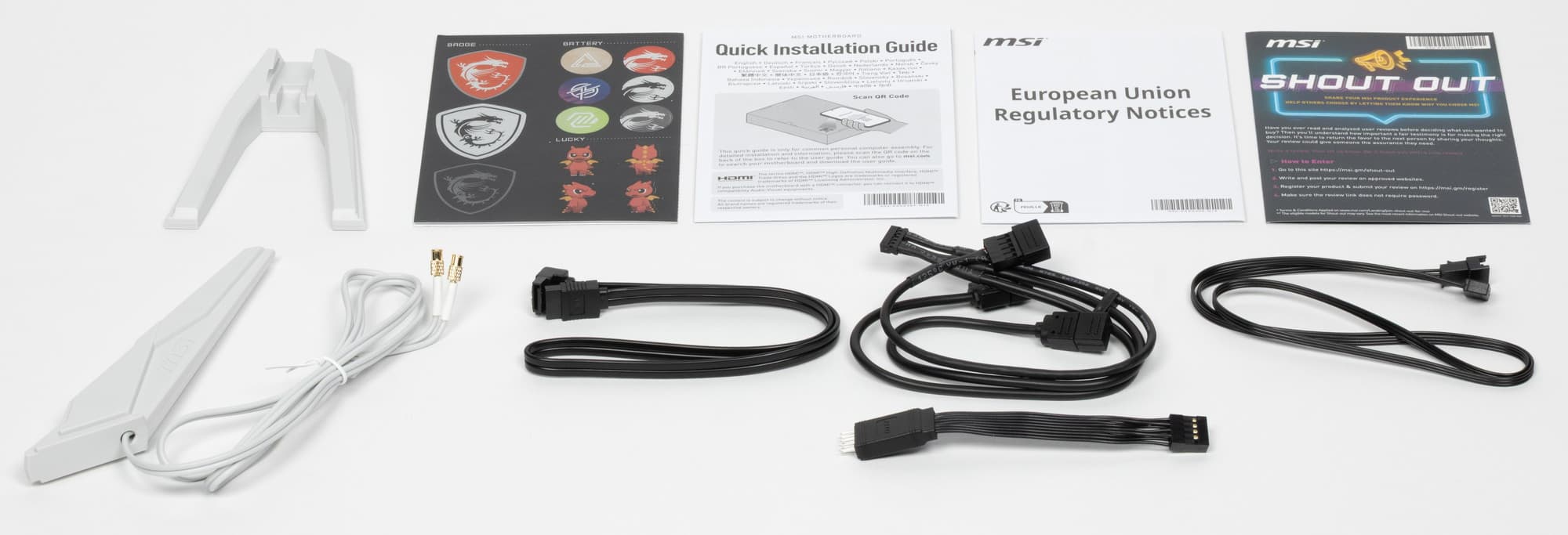

В комплект поставки входят: краткое руководство пользователя (детальное можно скачать с сайта производителя), один кабель SATA, адаптер-удлинитель EZ Conn V1 для подключения вентиляторов MSI к проприетарному гнезду JAF_1, адаптер EZ Front Panel Cable для удобного подключения кабелей от корпуса к матплате, антенна встроенного Wi-Fi-модуля, адаптер ARGB для подключения фирменных светодиодных лент MSI и бонусные стикеры.

ПО не поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя.

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

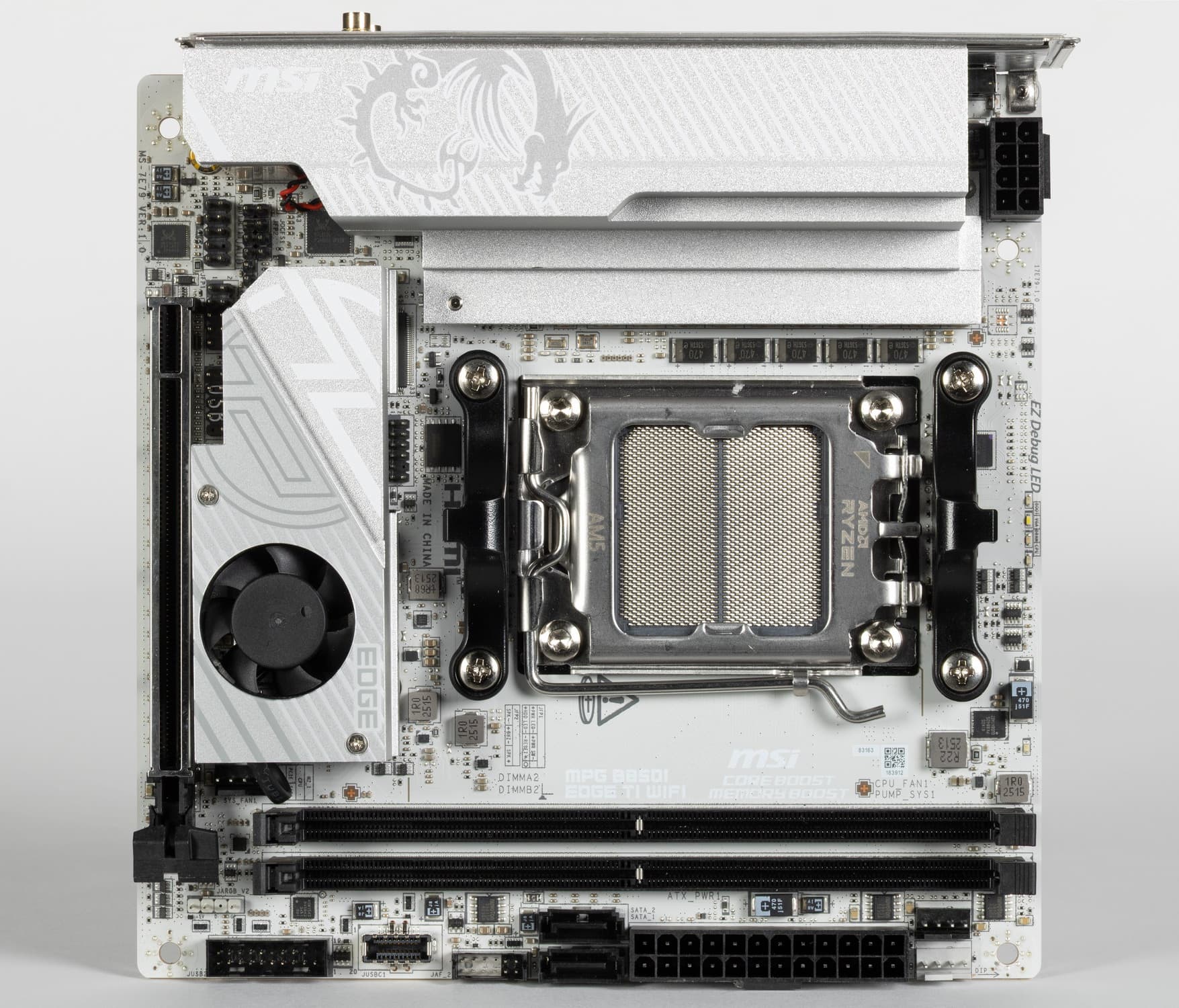

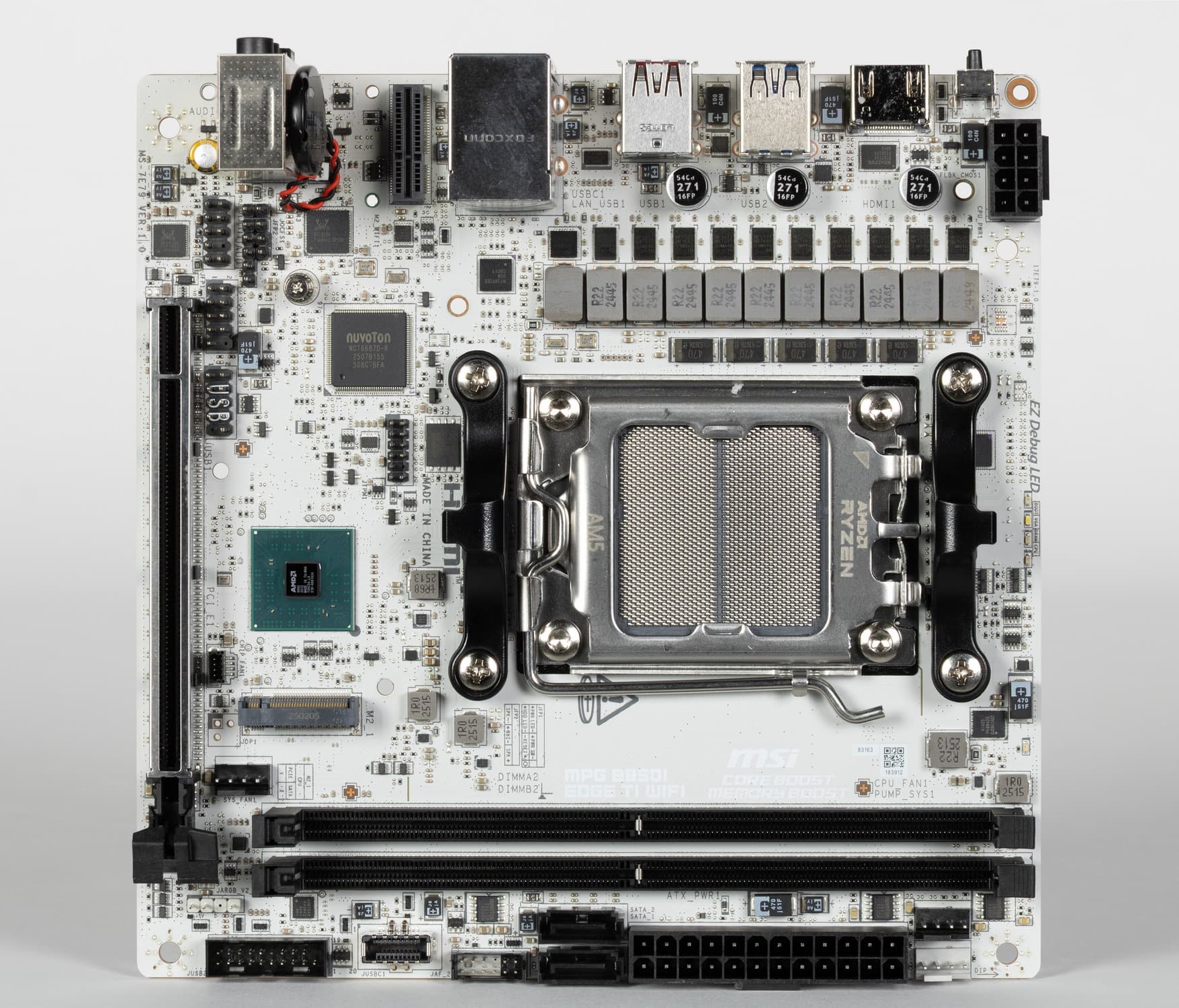

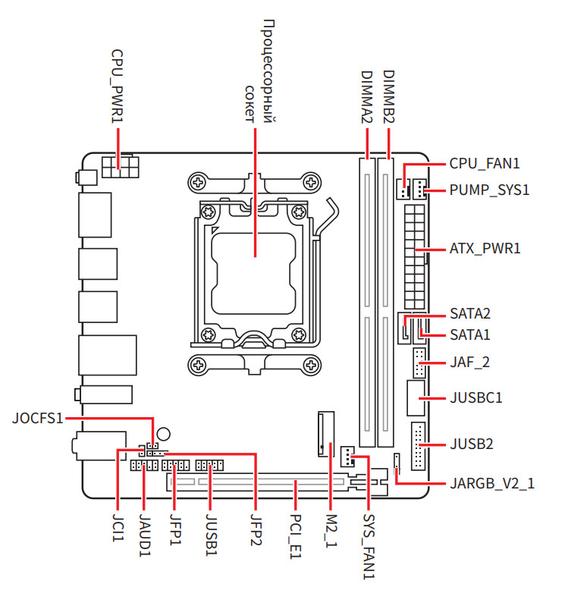

Форм-фактор

Форм-фактор Mini-ITX имеет размеры 170x170 мм, microATX – до 244x244 мм, ATX – до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата MSI MPG B850I Edge Ti WiFi имеет размеры 170×170 мм, поэтому выполнена в форм-факторе Mini-ITX, и на ней имеются 4 монтажных отверстия для установки в корпус.

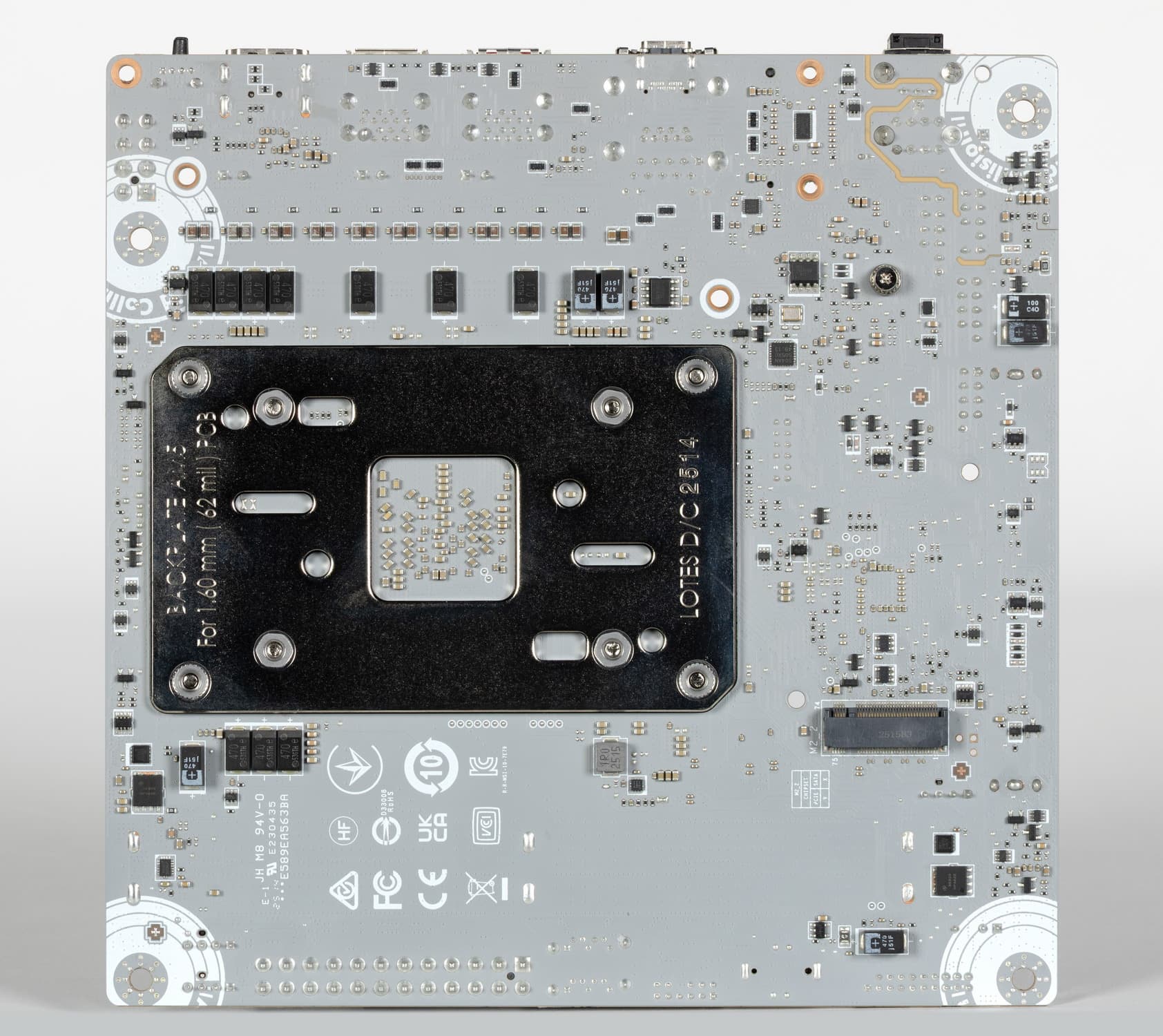

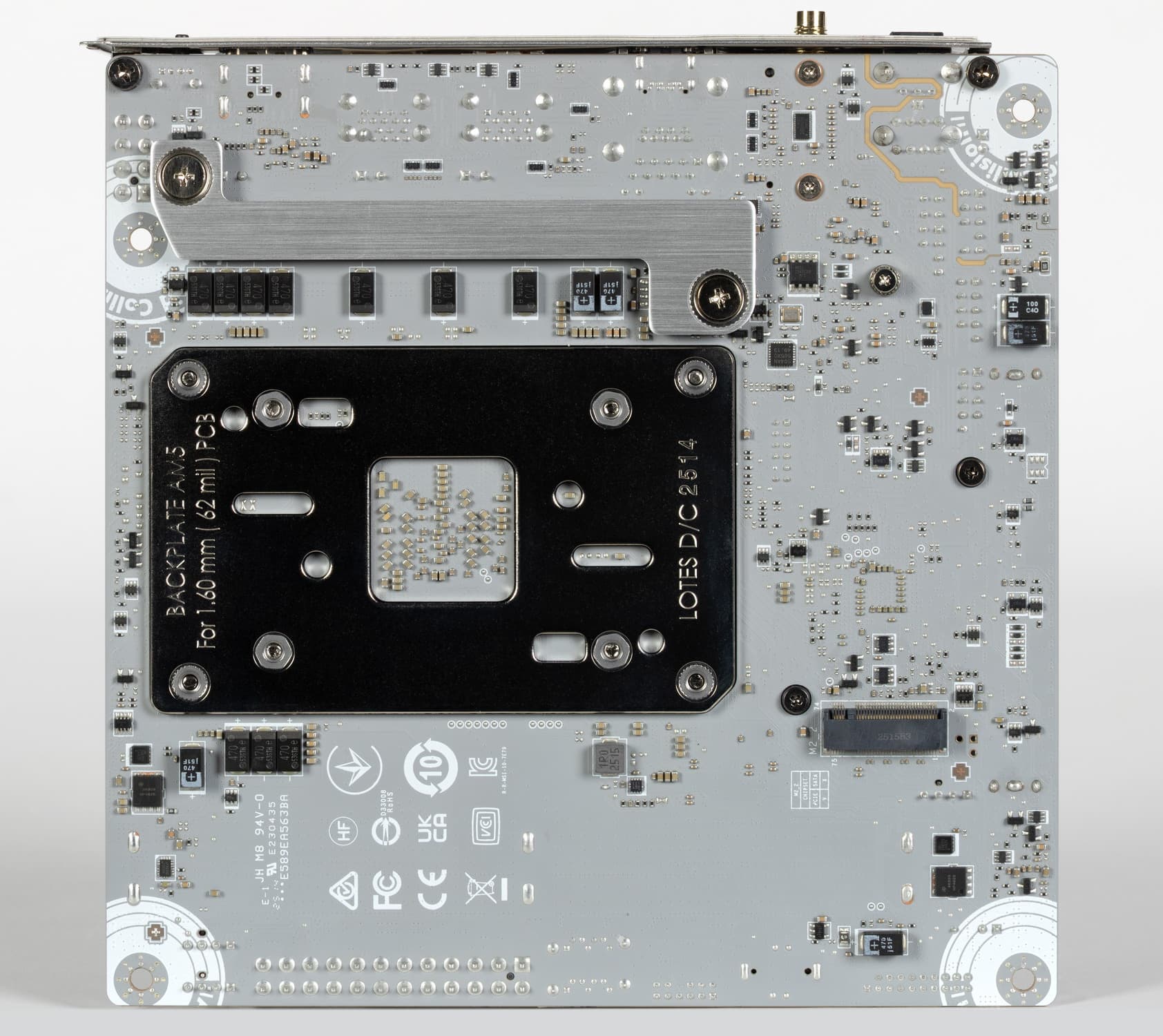

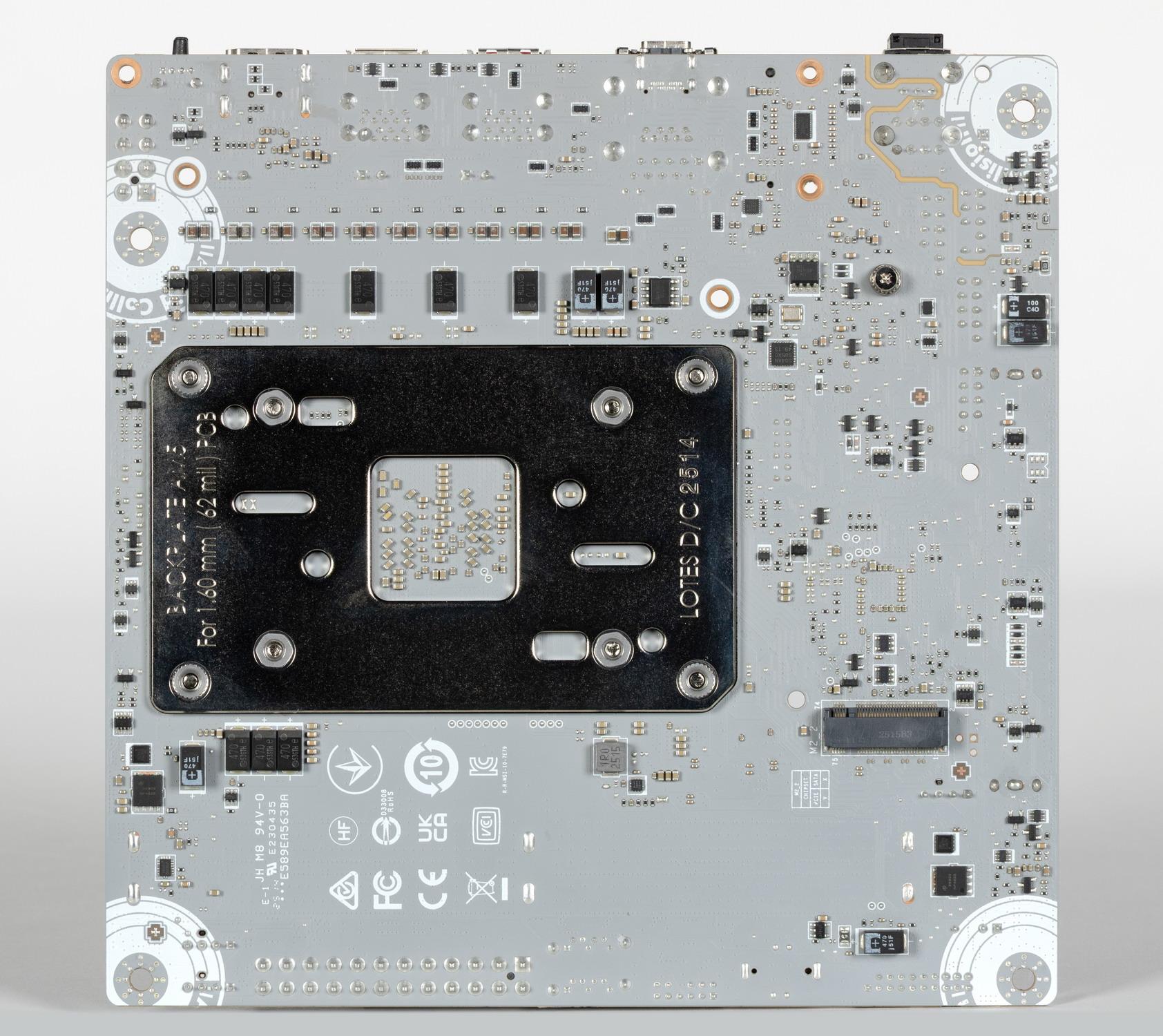

На оборотной стороне расположены некоторые электронные логические элементы, контроллеры, а также слот M.2. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы.

Так таковой полноформатной защитной пластины (бэкплейта) у платы нет, но в местах расположения силовых преобразователей VRM имеется небольшая алюминиевая пластина, призванная охлаждать текстолит с оборотной стороны.

На тыльной стороне платы имеются маркировки в местах потенциального нахождения стоек в корпусе для крепления матплаты.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Основная функциональность: чипсет, процессор, память

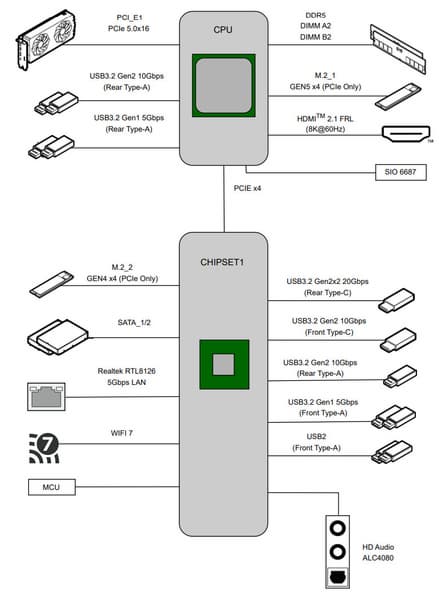

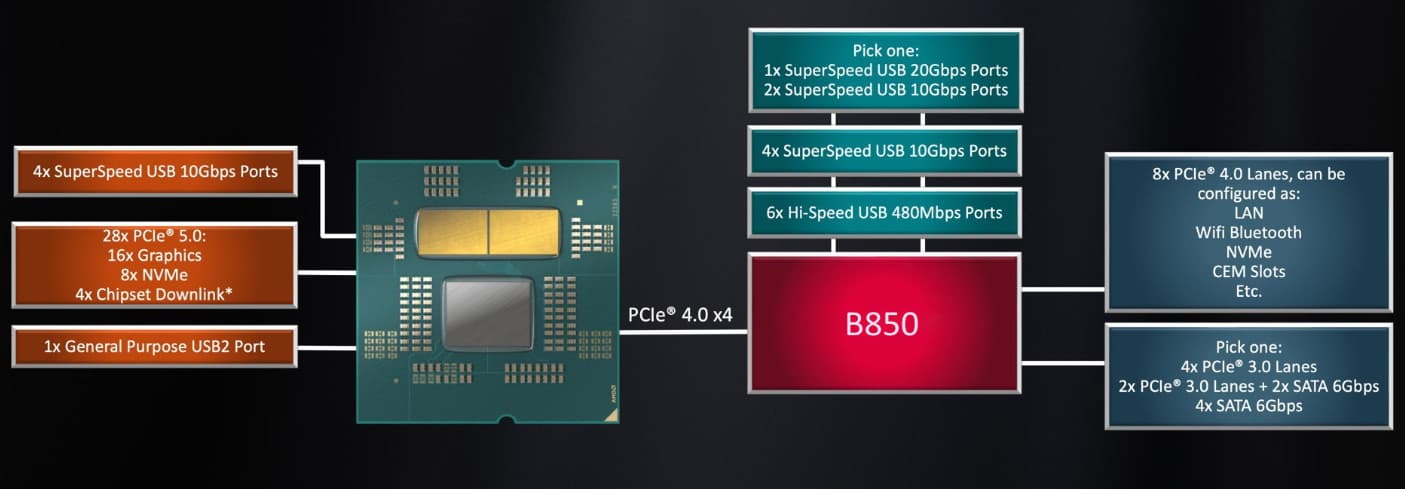

Схема работы связки чипсет+процессор.

Все процессоры Ryzen 7000/8000/9000 поддерживают:

• 3 порта USB 3,2 Gen2 Type-C,
• 1 порт USB 3,2 Gen2 Type-A,
• 1 порт USB 2.0,

Только Ryzen 7000/9000 поддерживают:

• 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620 пониженные до версии 4.0):
  • 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
  • 16 линий — это PCI-E 4.0 слот для видеокарт,
  • Осталось 8 линий PCIe 4.0:
    • 4 линии — это слот M.2,
    • остальные 4 могут конфигурироваться производителями материнских плат на выбор.

Только Ryzen 8700/8600 поддерживают:

• 20 линий ввода-вывода (PCIe версии 4.0):
  • 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
  • 8 линий — это PCI-E 4.0 слот для видеокарт,
  • Осталось 8 линий PCIe 4.0:
    • 4 линии — это слот M.2,
    • остальные 4 могут конфигурироваться производителями материнских плат на выбор.

Только Ryzen 8500/8300 поддерживают:

• 14 линий ввода-вывода (PCIe версии 4.0):
  • 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
  • 4 линии — это PCI-E 4.0 слот для видеокарт,
  • Осталось 6 линий PCIe 4.0:
    • 4 линии — это слот M.2,
    • остальные 2 могут конфигурироваться производителями материнских плат на выбор.

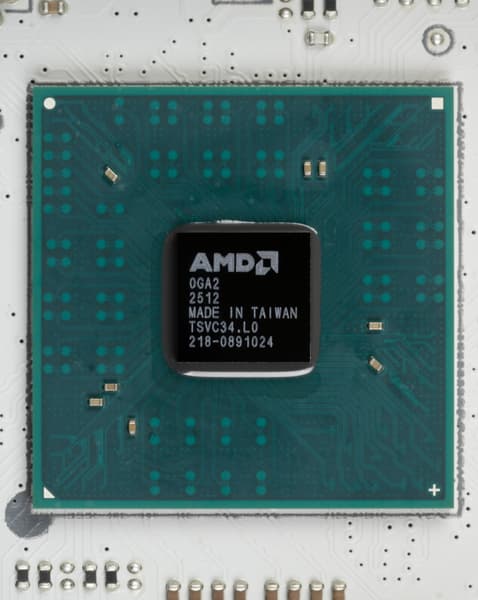

В свою очередь чипсет B850 поддерживает до:

• 6 портов USB 3.2 Gen2,
• 1 порт USB 3.2 Gen2x2,
• 6 портов USB 2.0,
• 12 линий ввода-вывода:
  • распределение линий: 8 PCIe 4.0 + 4 PCIe 3.0;
  • линии PCIe 3.0 могут включать до 4 портов SATA .

Таким образом в сумме от тандема B850+Ryzen 7000/9000 мы получаем:

• 16 PCI-E 4.0/5.0 линий для видеокарт (от процессора);
• 1 порт USB 3.2 Gen2x2 (от чипсета);
• 10 портов USB 3.2 Gen2 (4 от процессора, 6 от чипсета);
• 7 портов USB 2.0 (1 от процессора, 6 от чипсета);
• 4 порта SATA 6Гбит/с (от чипсета, входят в состав линий PCIe 3.0)
• 4 линии PCIe 5.0 (от процессора) на слот М.2;
• 12 линий PCI-E 4.0 ( от чипсета и процессора), которые могут образовывать разные варианты комбинаций портов и слотов;
• 4 линии PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).

Итого: до 18 портов USB, 20 свободных PCI-E линий (включая до 4 портов SATA).

Напомню, что чипсет B850 имеет тот же набор портов и линий PCIe, что и B650, плюс возможность разделения 16 PCIe 5.0 линий от процессора на 8 + 8.

Поколения Ryzen 7xxx/8xxx/9xxx поддерживают как традиционные уже модули памяти DDR5 c Intel XMP (Extreme Memory Profile), так и модули с проприетарным от AMD профилем Expo.

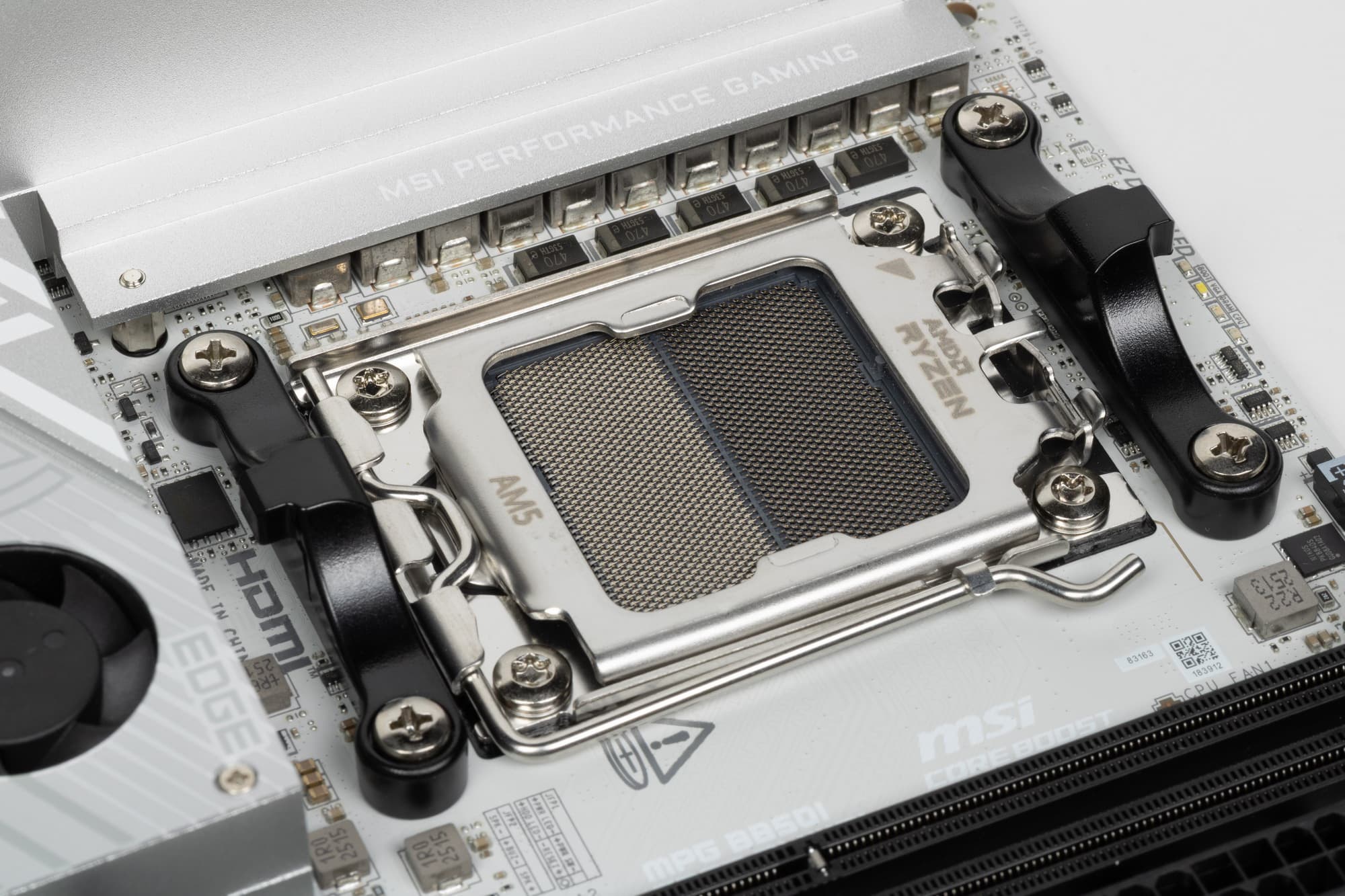

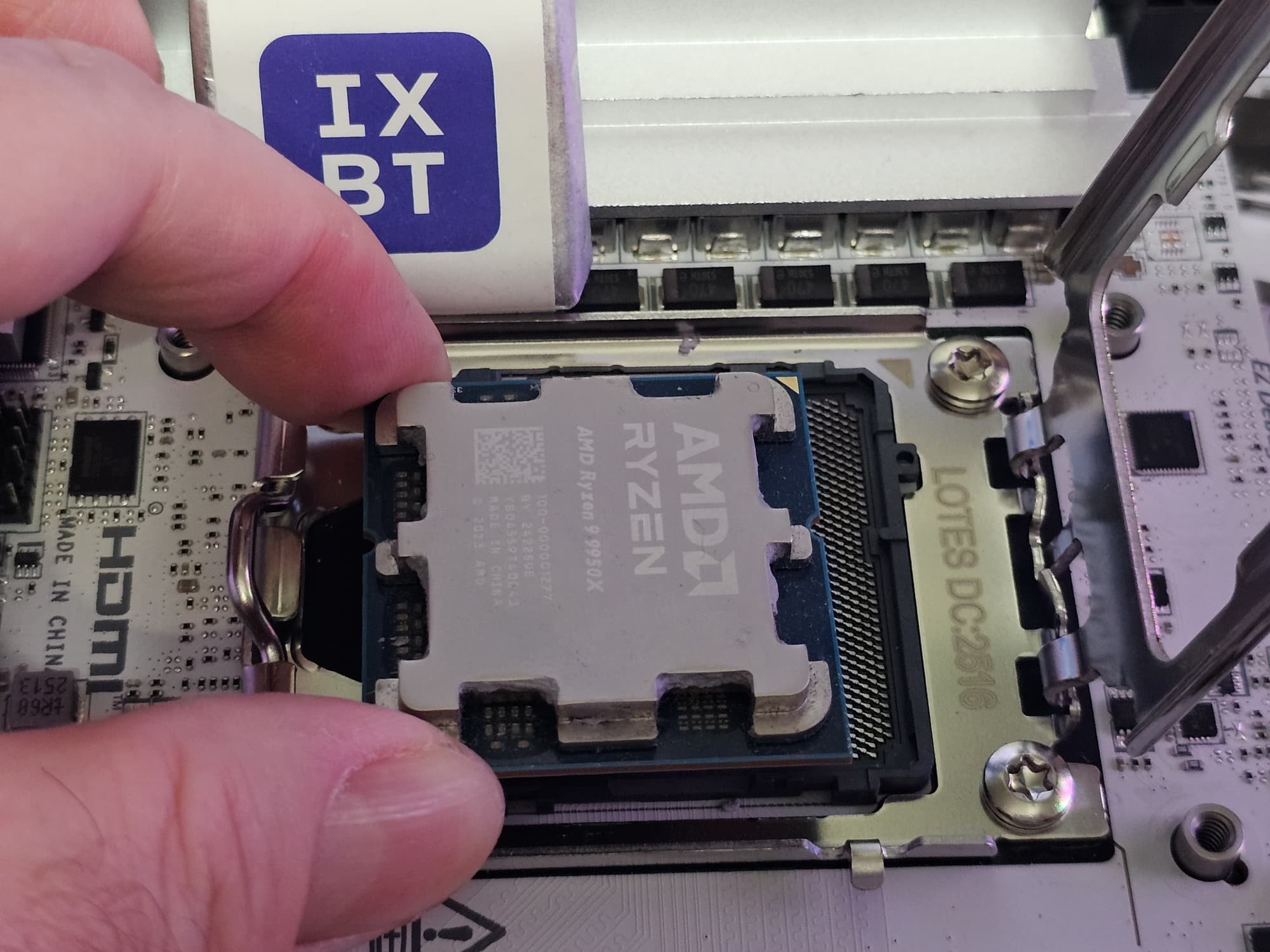

Плата MSI поддерживает процессоры AMD поколений 7xxx/8xxx/9xxx, выполненные под разъем (сокет) AM5.

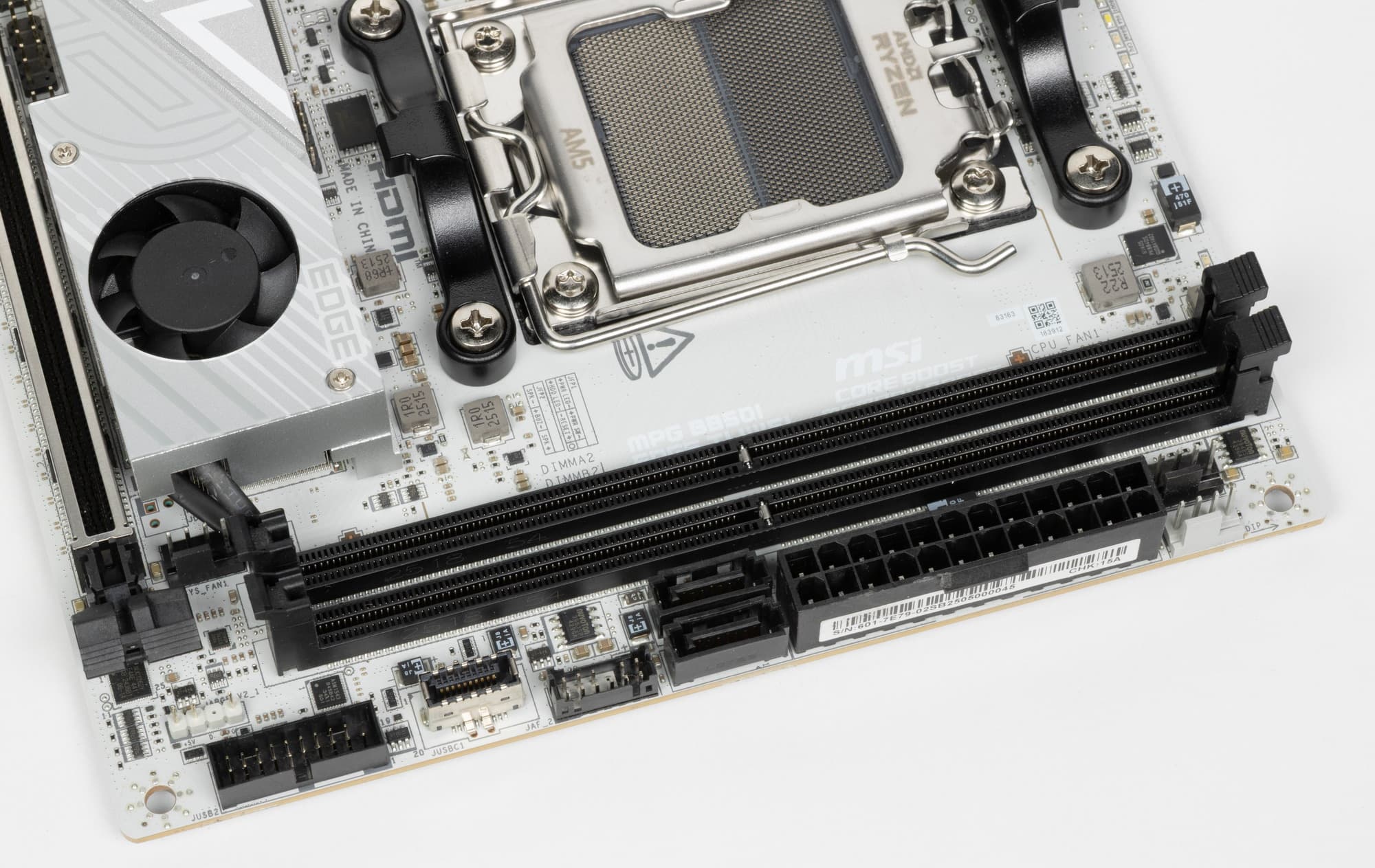

Для установки модулей памяти на плате имеется два DIMM-слота (для работы памяти в случае использования всего 1 модуля его следует устанавливать в B2).

Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 128 ГБ. Поддерживаются профили XMP и Expo.

Слоты DIMM не имеют металлической окантовки.

Периферийная функциональность: PCIe, SATA, разные дополнительные устройства

Выше мы изучили потенциальные возможности тандема B850+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

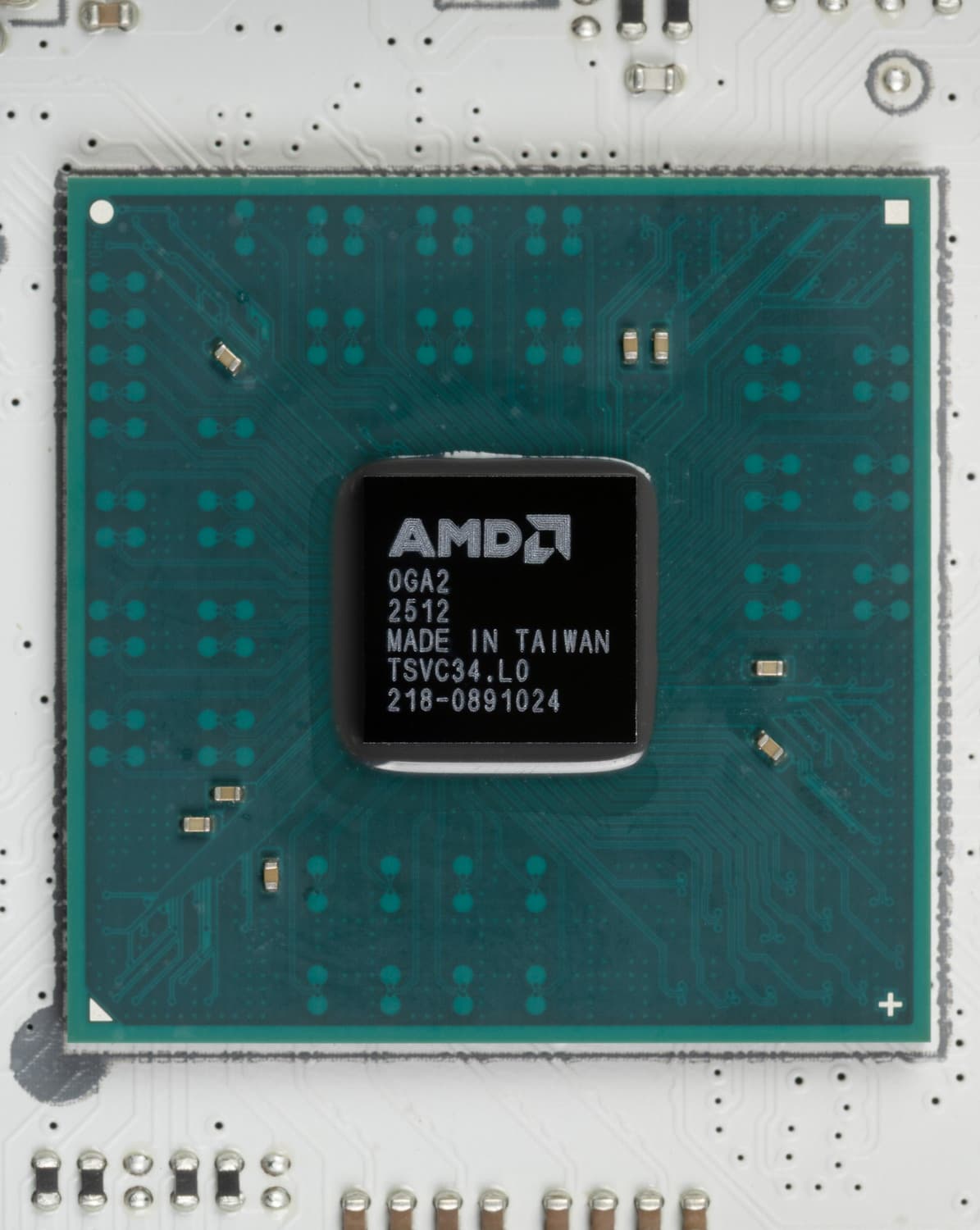

Итак, кроме USB-портов, к которым мы подойдем позже, чипсет B850 обладает 12 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом:

• Слот M.2_2 (4 линии PCIe 4.0);
• Realtek RTL8126 (Ethernet 5Gb/s) (1 линия PCIe 3.0);
• Qualcomm QCNCM865 WIFI7/BT (Wireless) (1 линия PCIe 3.0);
• SATA 1/2 (2 линии PCIe 3.0);

8 линий PCIe (4 PCIe 4.0 + 2 PCIe 3.0 + 2 SATA) оказались занятыми. 1 линия USB 2.0 расходуется на связь с Realtek ALC4080, плюс один USB 2.0 расходуется на поддержку BT. Детально об этом ниже в разделе USB-портов.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:

• Порт M.2 (M.2_1) (4 линии PCIe 5.0);
• Слот PCIe x16_1 (16 линий PCIe 5.0);

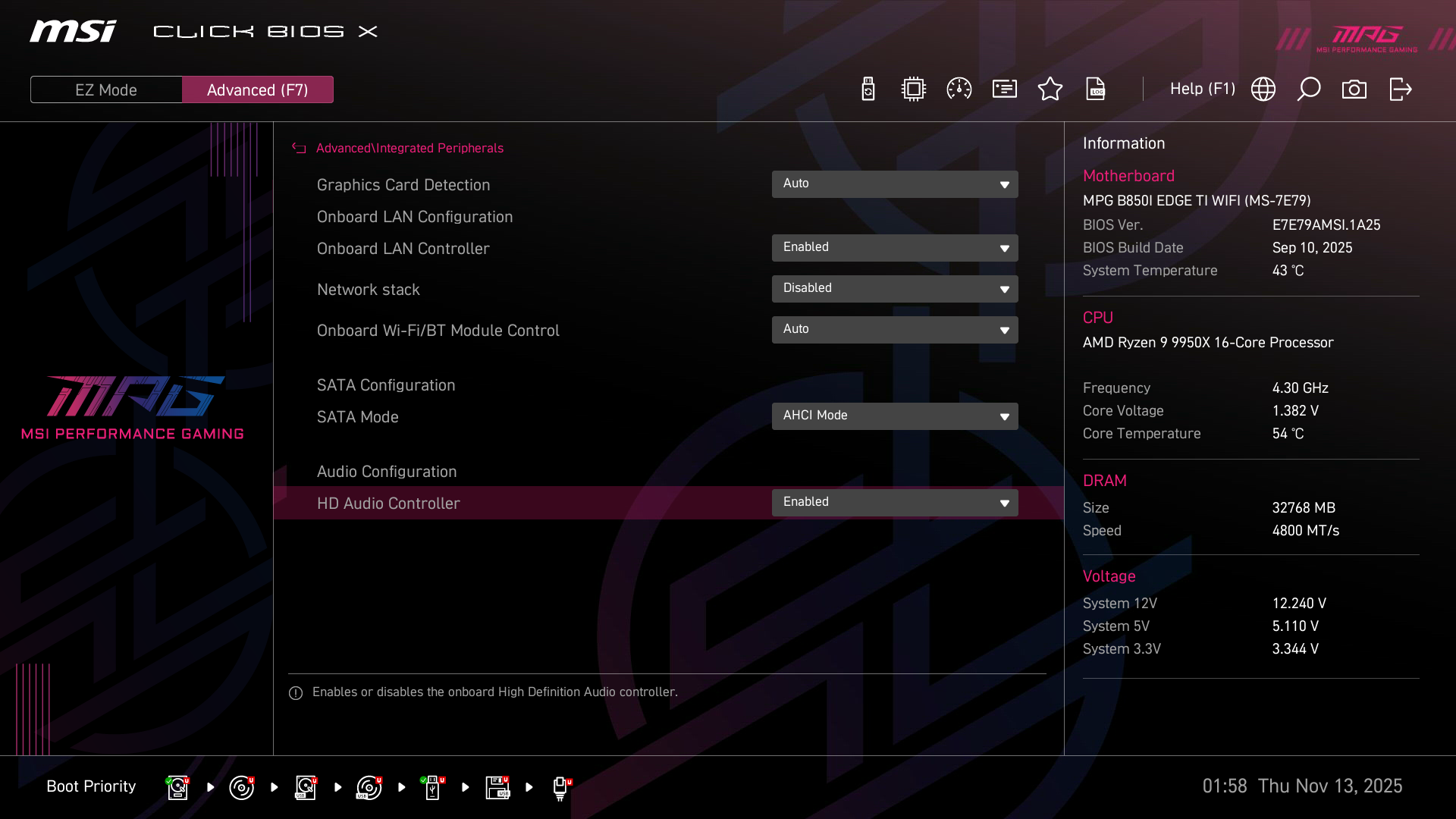

В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеками выпусков до RTL 4xxx идет путем эмуляции PCI шины, а вот начиная с RTL4xxx, требуются уже линии USB 2.0 (как и в нашем случае теперь).

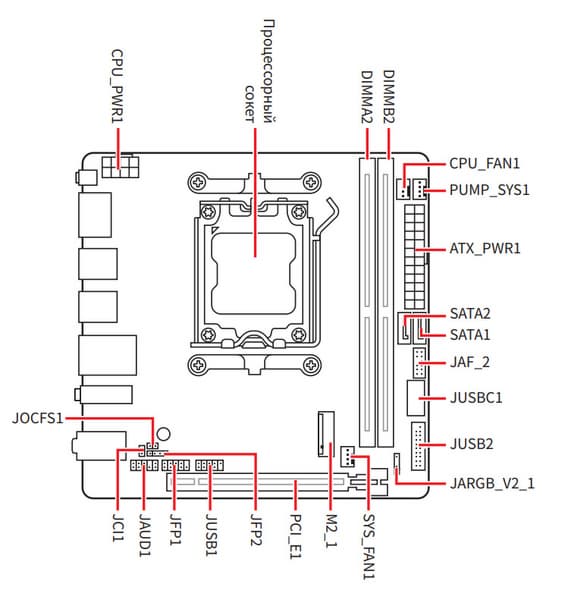

Теперь в целом про слоты PCIe и M.2.

Всего на плате есть 1 слот PCIe x16_1 (PCI_E1 для видеокарт или других устройств).

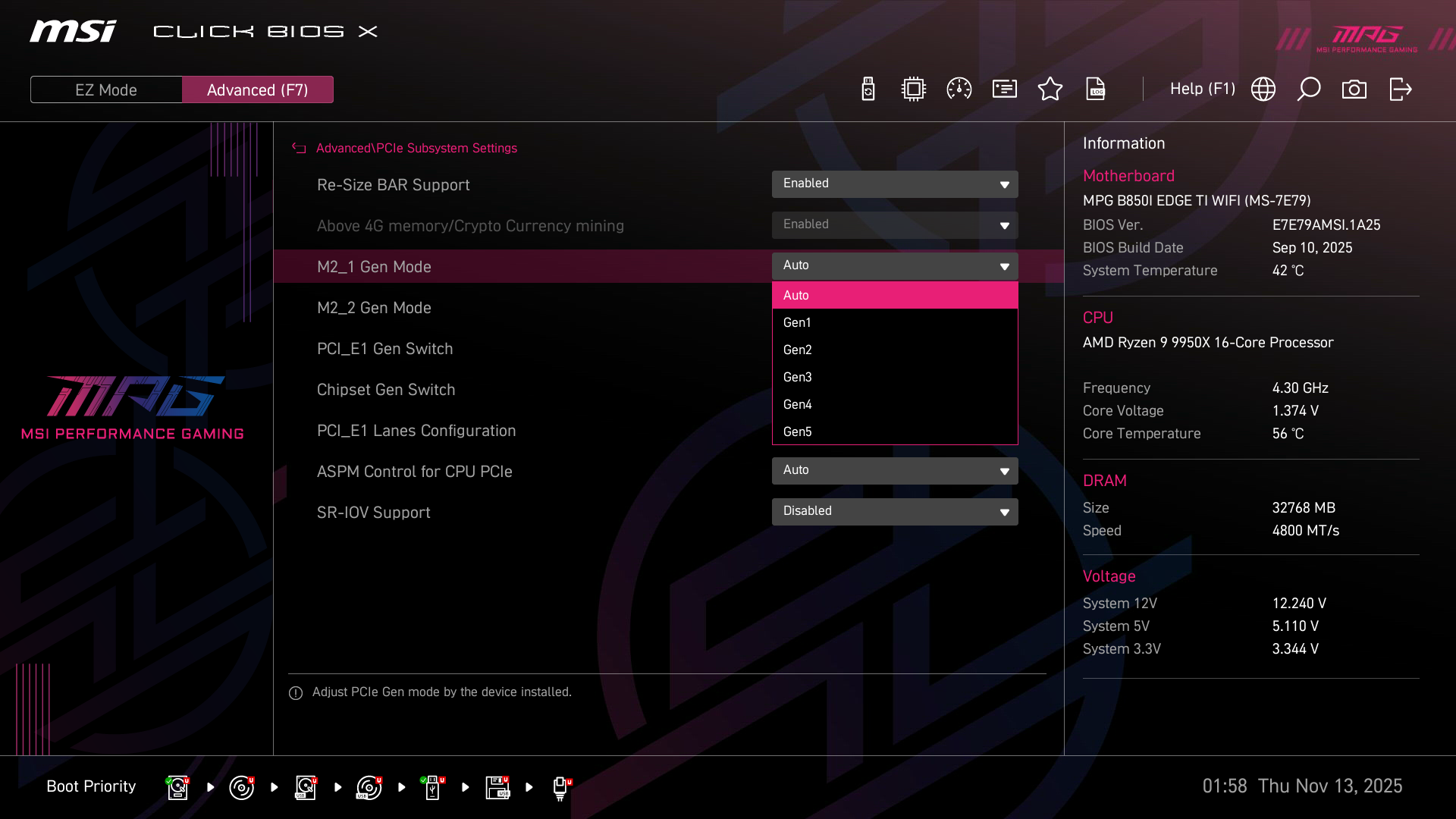

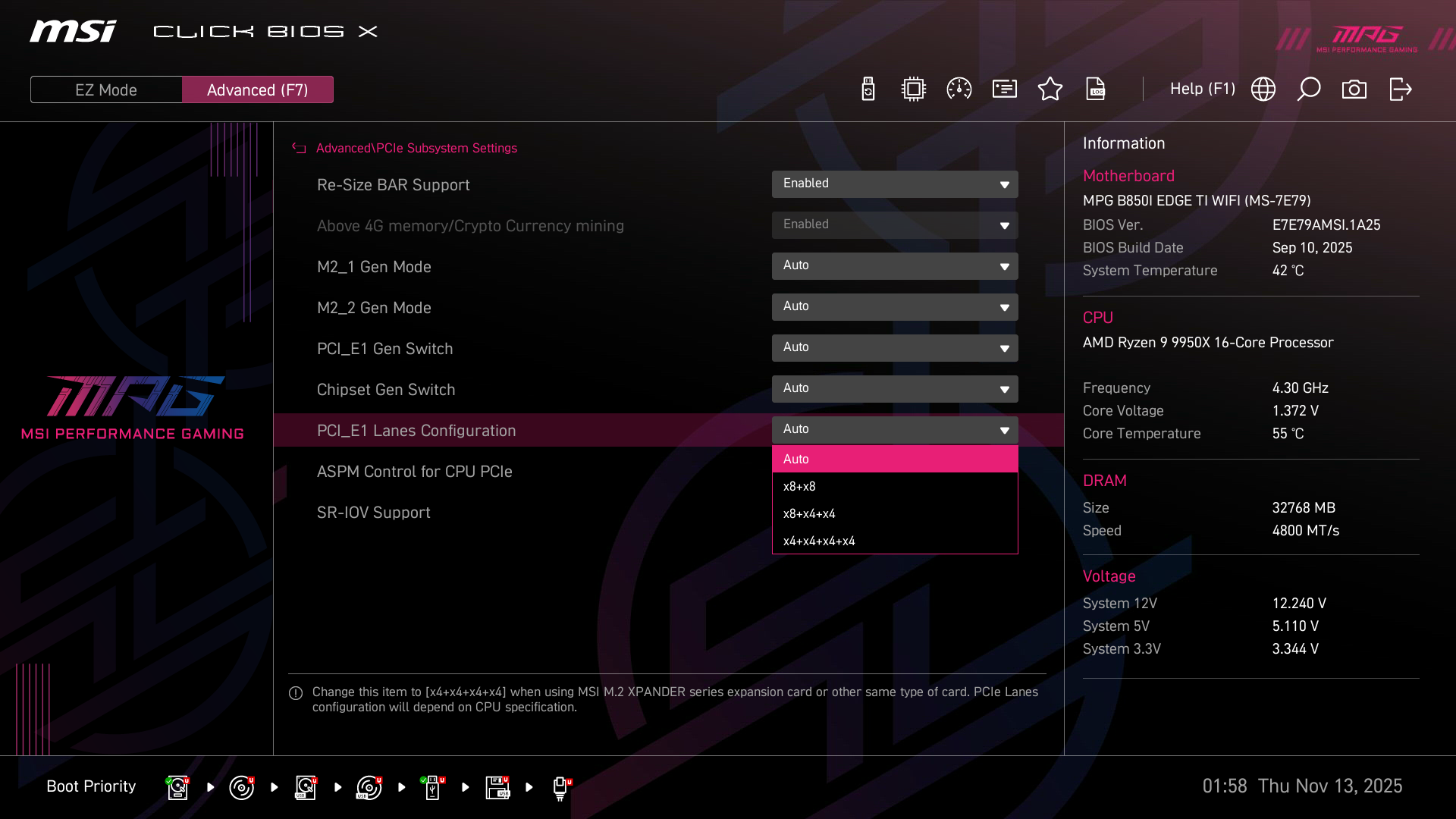

Как видим, перераспределения линий PCIe на этой материнке нет, поэтому и мультиплексоров нет.

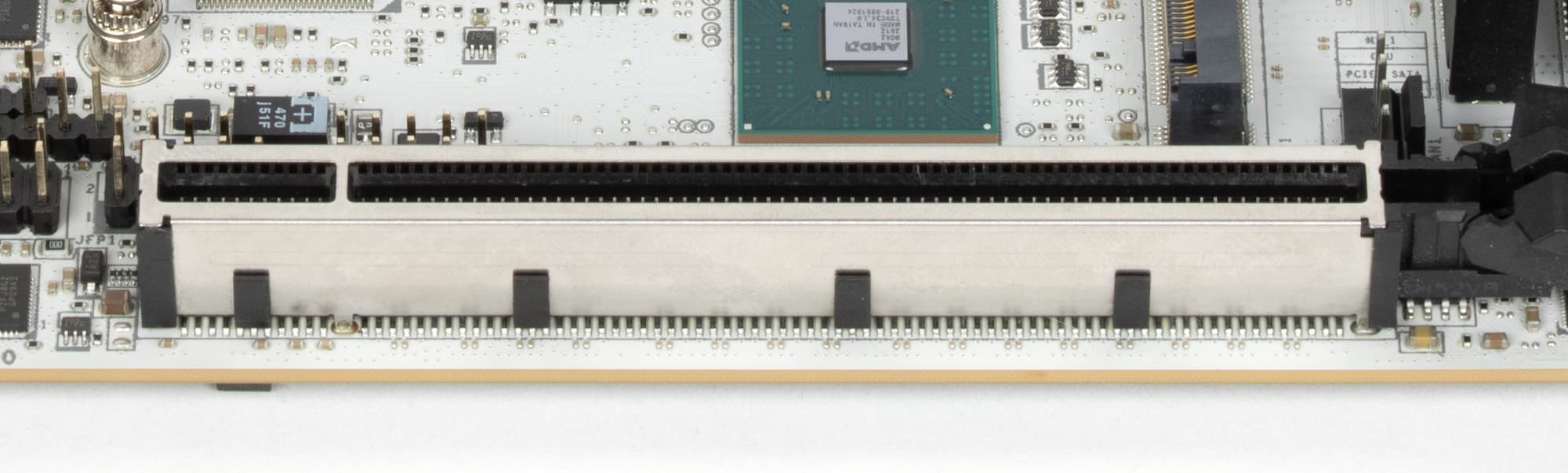

Слот PCI_E1 имеет металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.

С учетом размеров матплаты в целом, при подборе СО для процессора надо тщательно измерить свободное пространство.

Усилителей (ре-драйверов) шин PCIe нет.

На очереди — накопители.

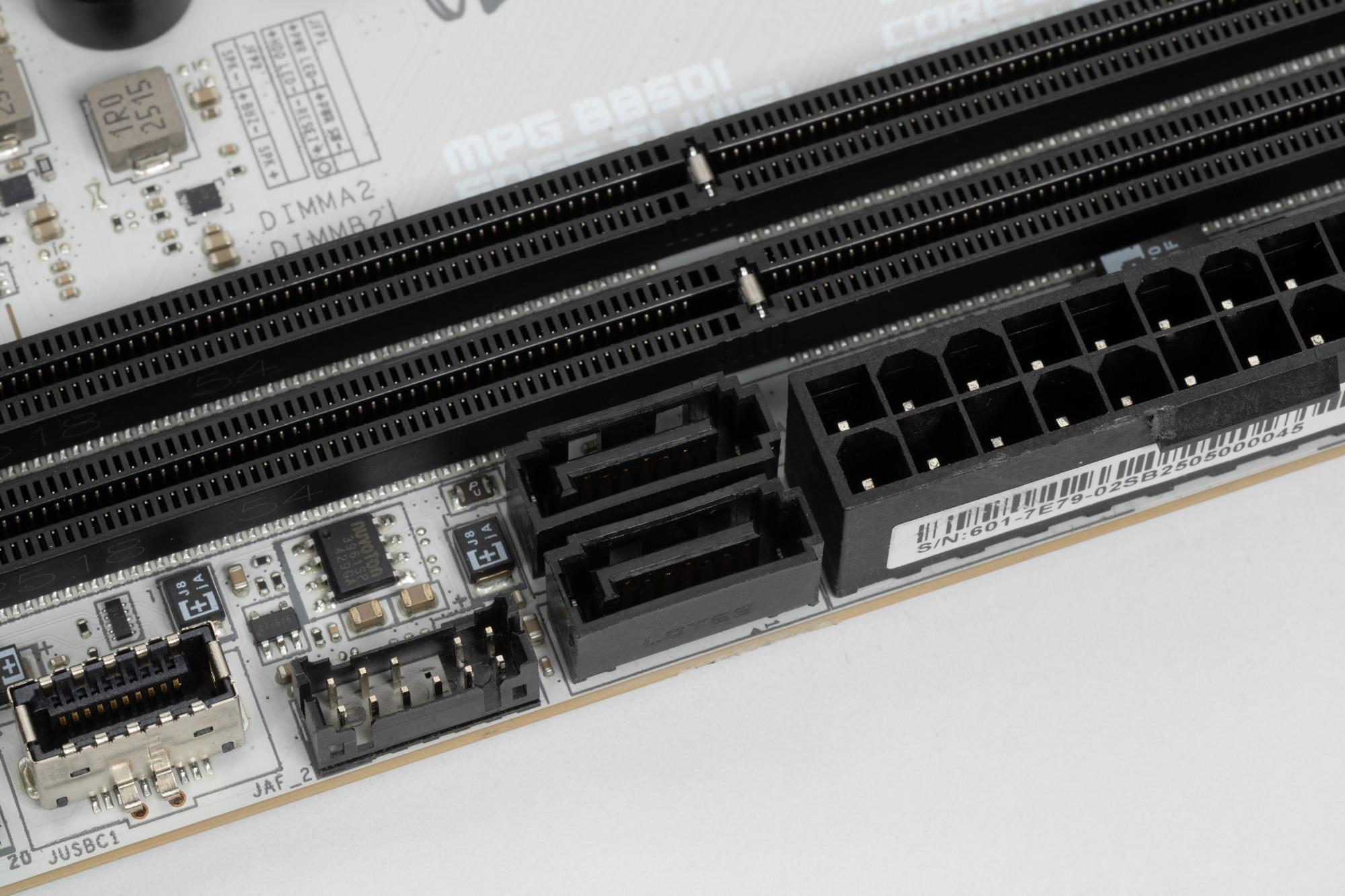

Всего у платы 2 разъема Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2. 2 порта SATA 1,2 реализованы через B850.

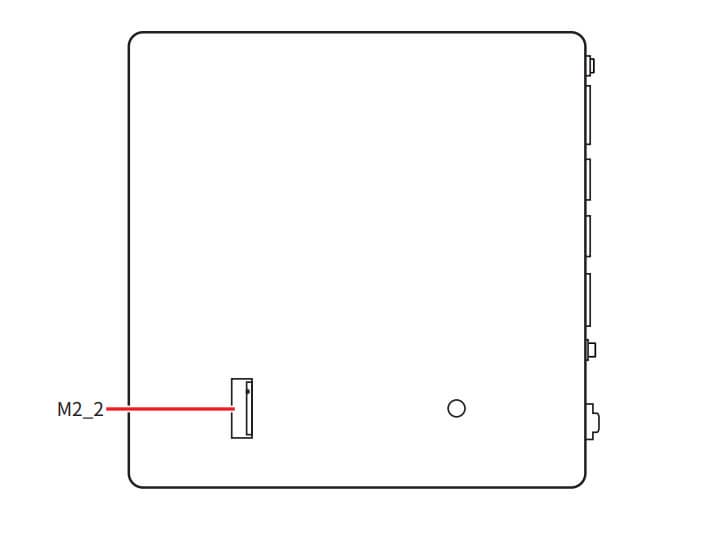

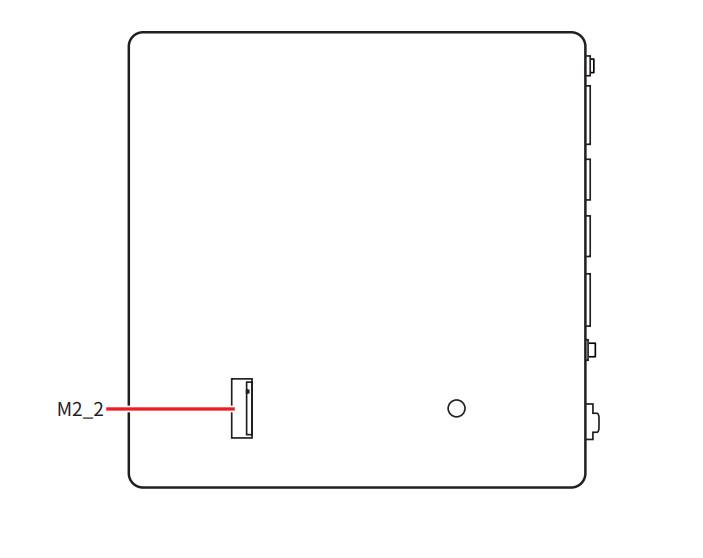

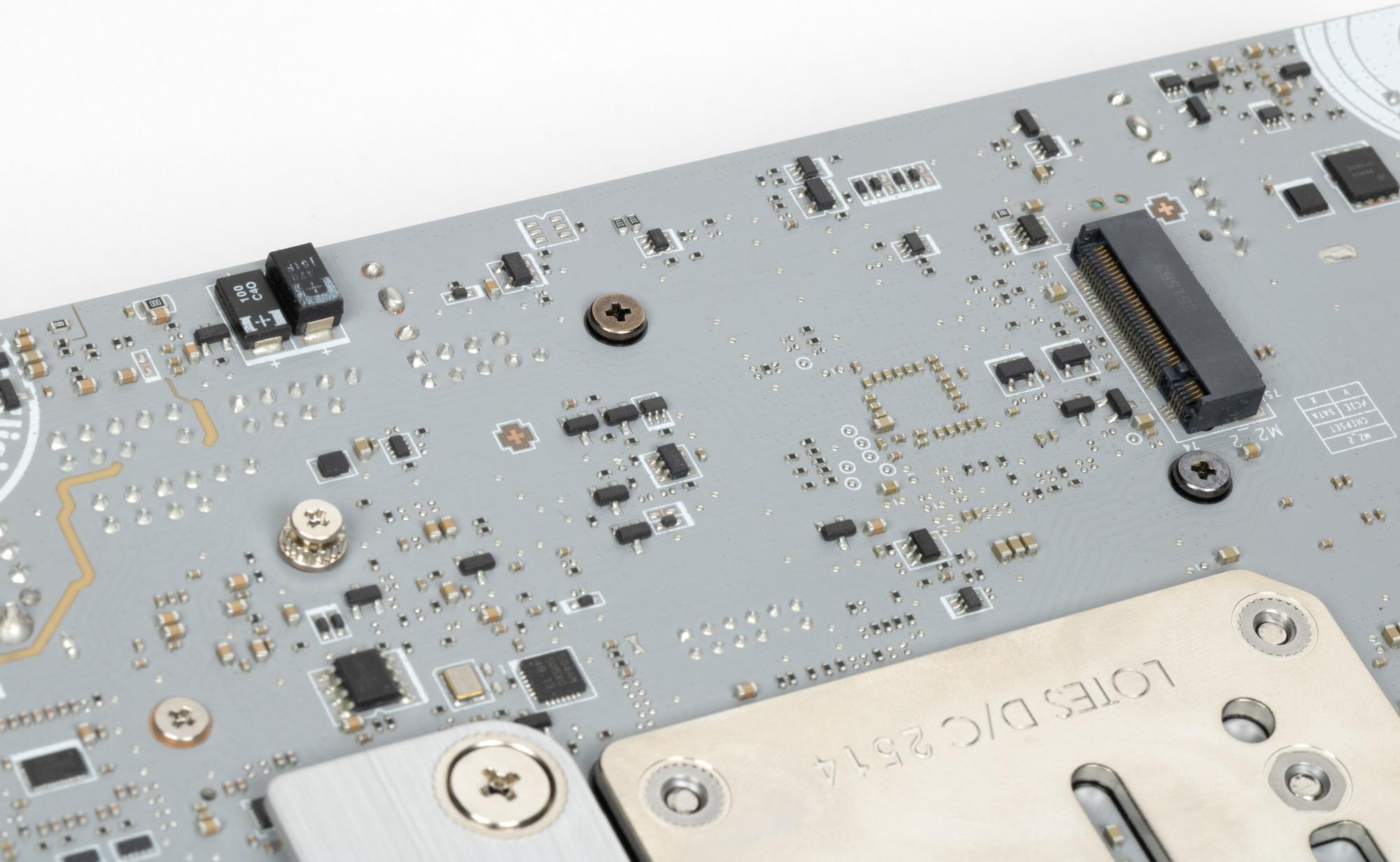

Материнская плата имеет 2 гнезда форм-фактора М.2, расположенных на обеих сторонах материнки.

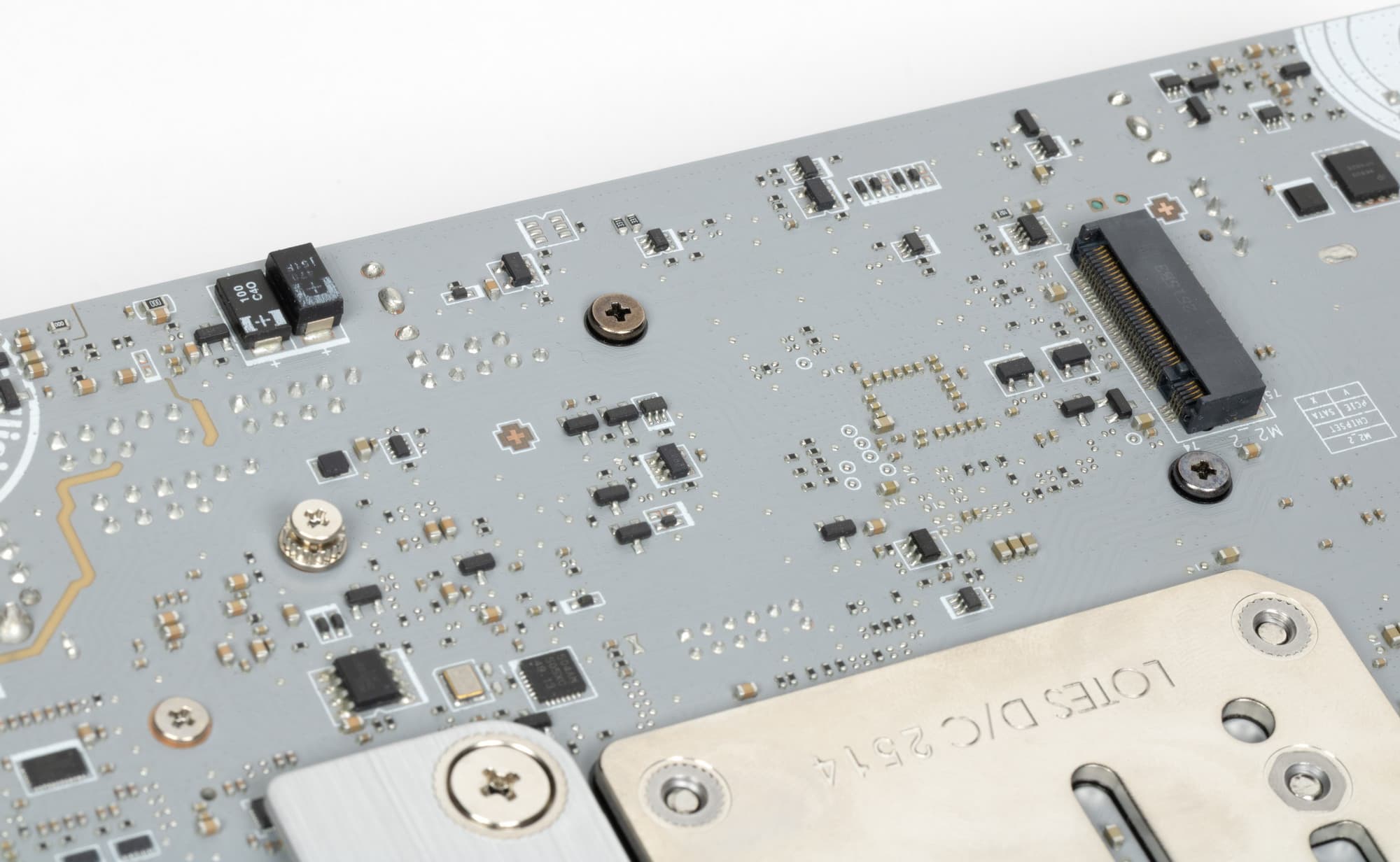

Второй слот M.2 (M.2_2) получает данные от чипсета B850, а первый — от CPU, при этом M.2_1 получает PCIe 5.0, а M.2_2 получает PCIe 4.0. Все слоты M.2 работают с модулями только с PCIe интерфейсом и поддерживают модули с размером 2280.

Поскольку нет деления ресурсов уже между слотами M.2 и портами SATA, то и соответствующих мультиплексоров нет.

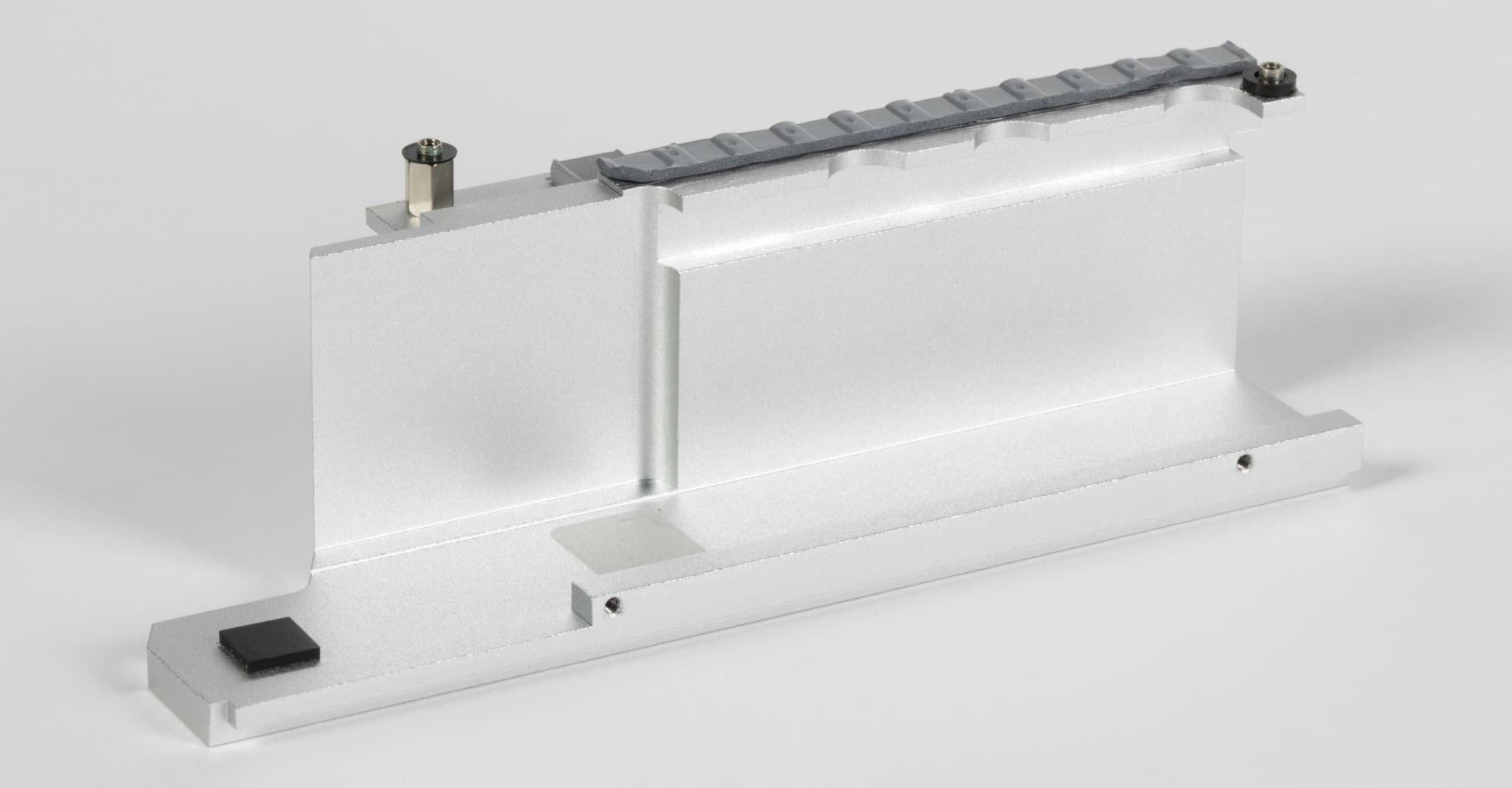

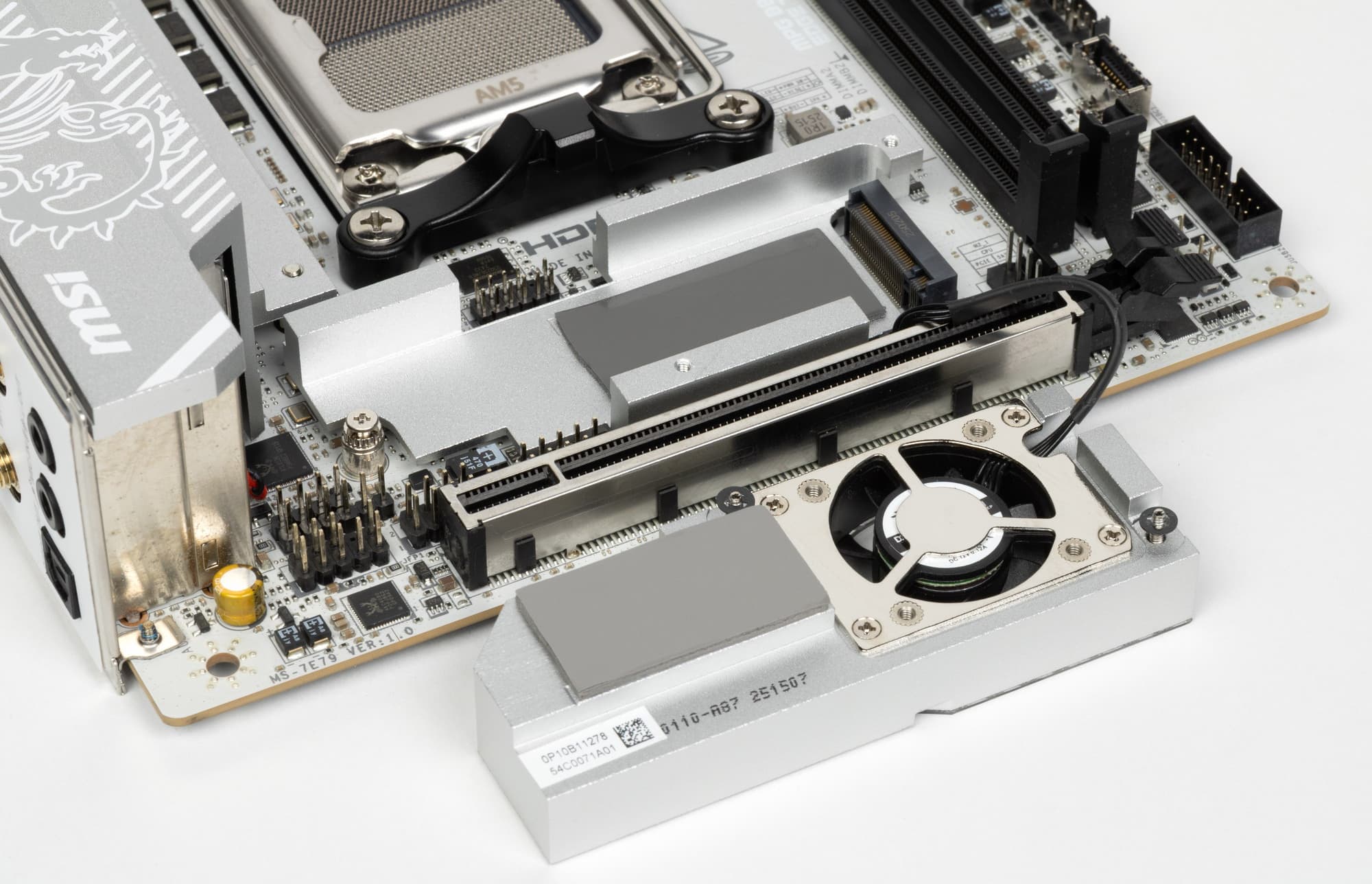

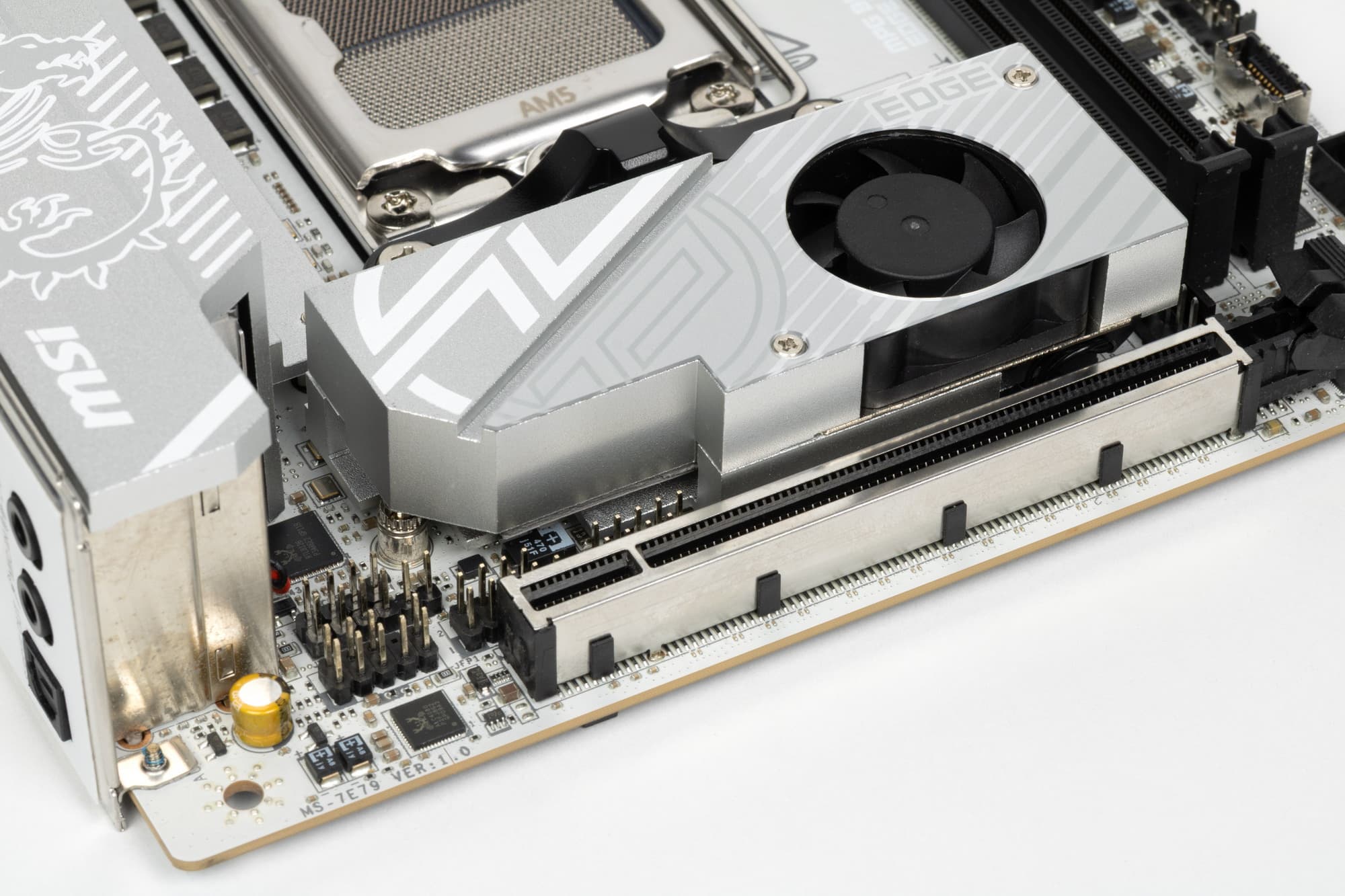

Слот M.2_1 обладает радиатором, который охлаждает не только накопитель в этом слоте, но и чипсет B850, поэтому радиатор оснащен вентилятором. Слот M.2_2 – без охлаждения, с учетом его нахождения на оборотной стороне платы, куда не установить никакой иной радиатор, следует использовать в M.2_2 только малонагревающиеся модули (PCIe 3.0).

Другие особенности на плате

Расскажем и о других устройствах на плате. Плата относится к среднебюджетным, поэтому внутренние кнопки питания и перезагрузки отсутствуют, Как и на задней панели портов нет универсальной кнопки Smart Button.

При этом для полного сброса настроек BIOS имеется кнопка на задней панели.

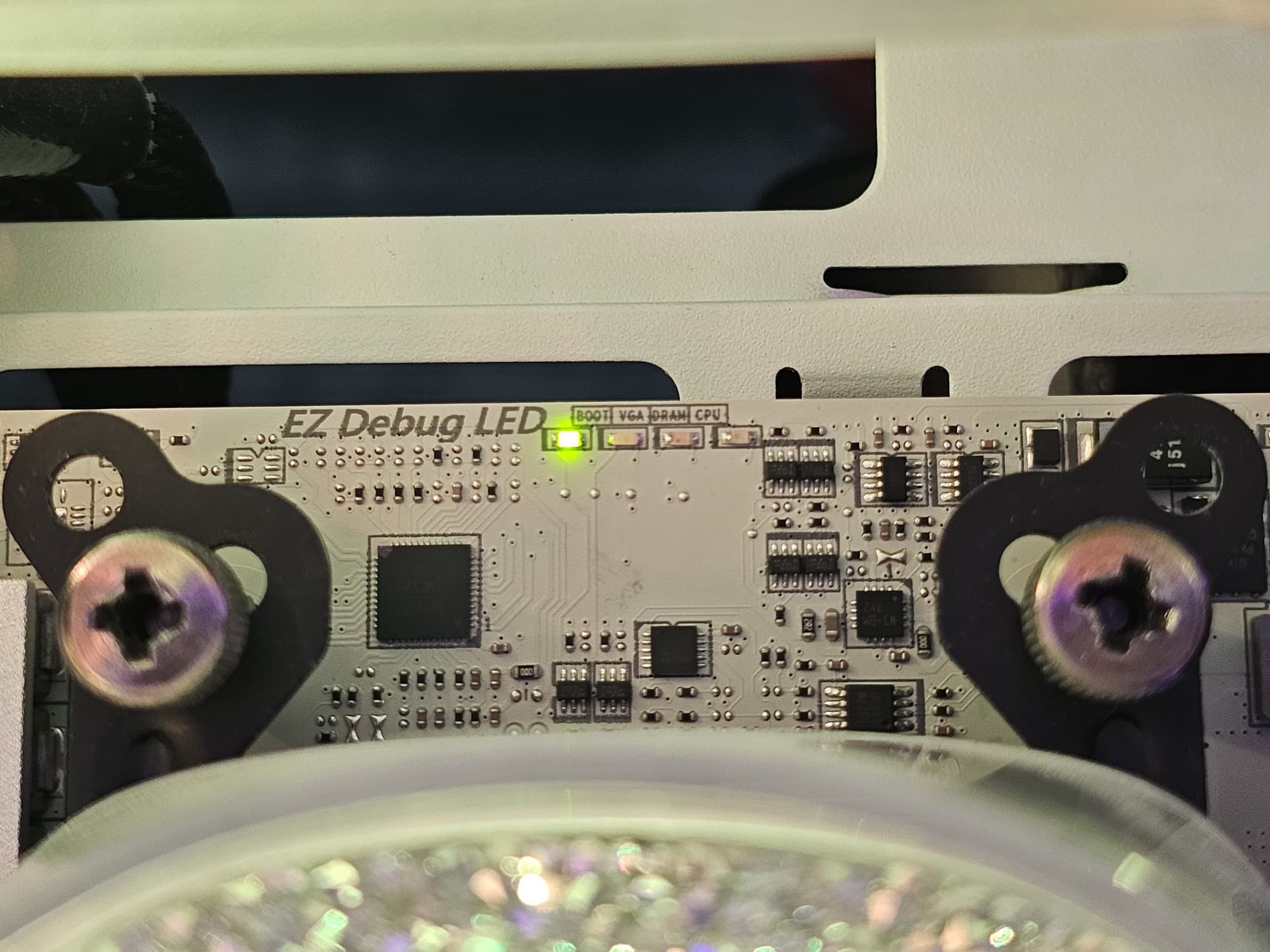

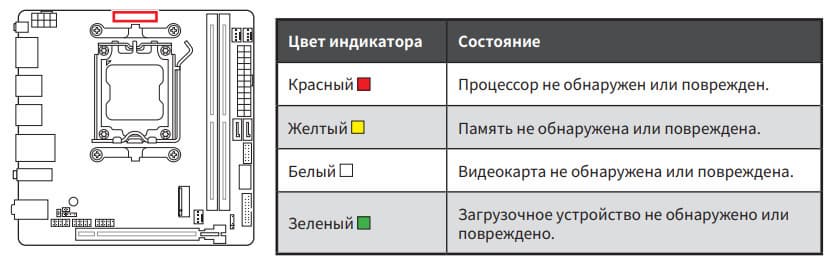

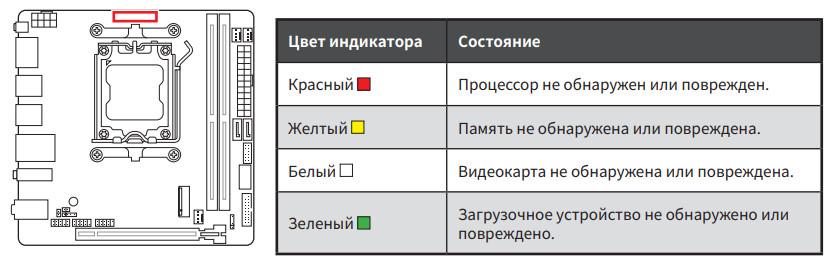

Плата оснащена световыми индикаторами, сообщающими о проблемах с тем или иным компонентом системы.

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.

Традиционного табло POST-кодов (или EZ Debug LED) нет.

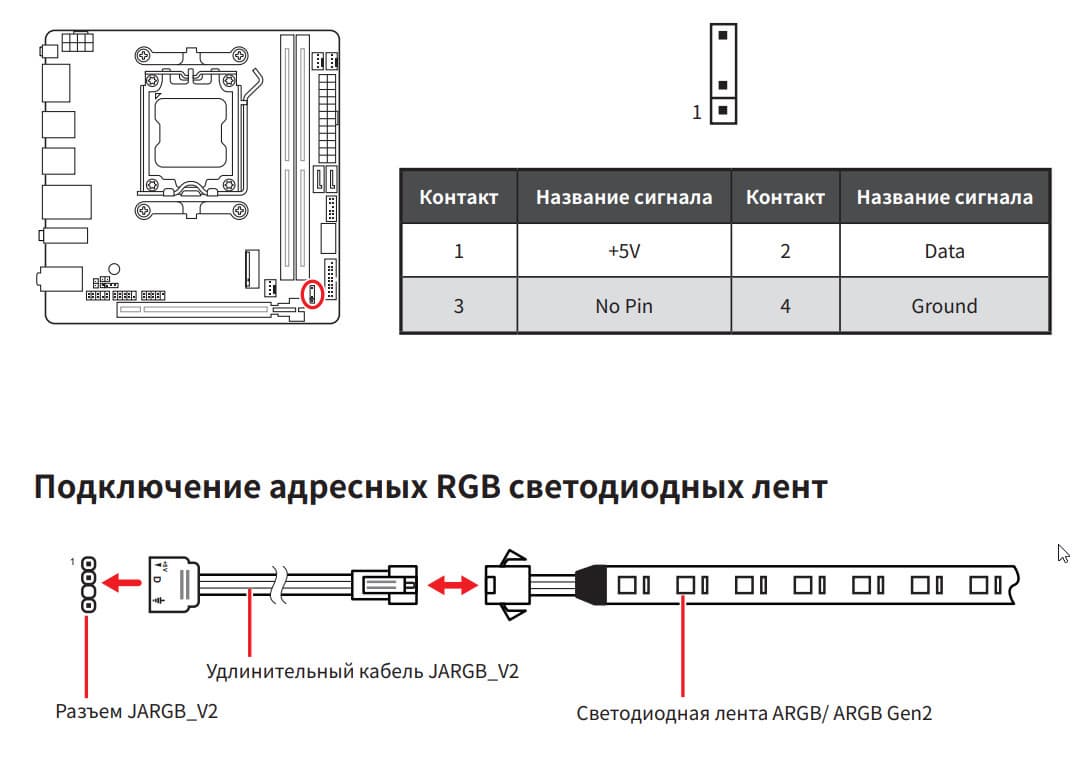

У материнской платы имеются скромные возможности по подключению RGB-подсветки. Это 1 разъем для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств.

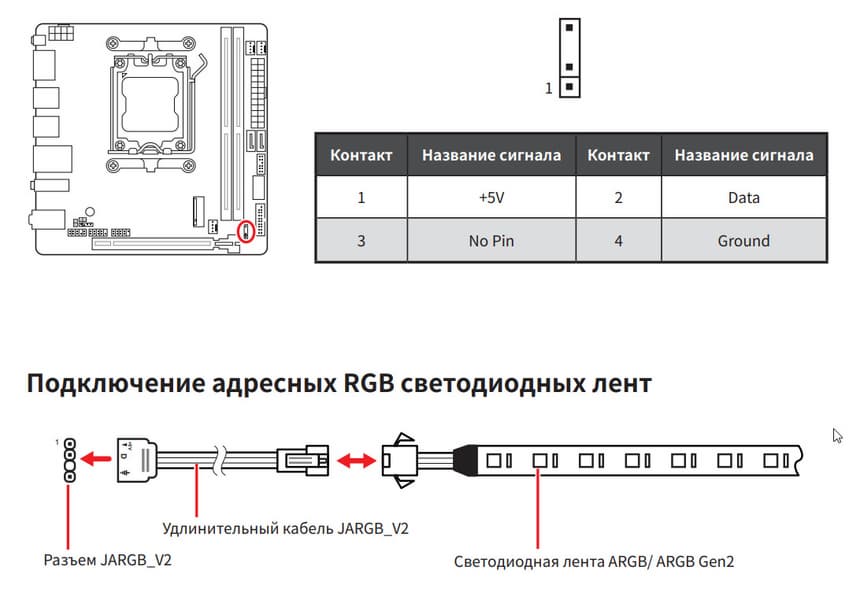

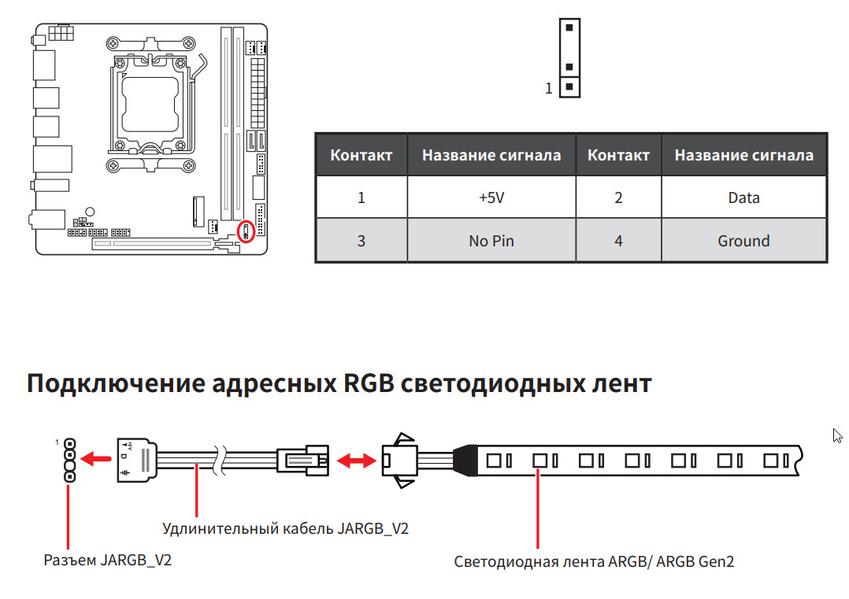

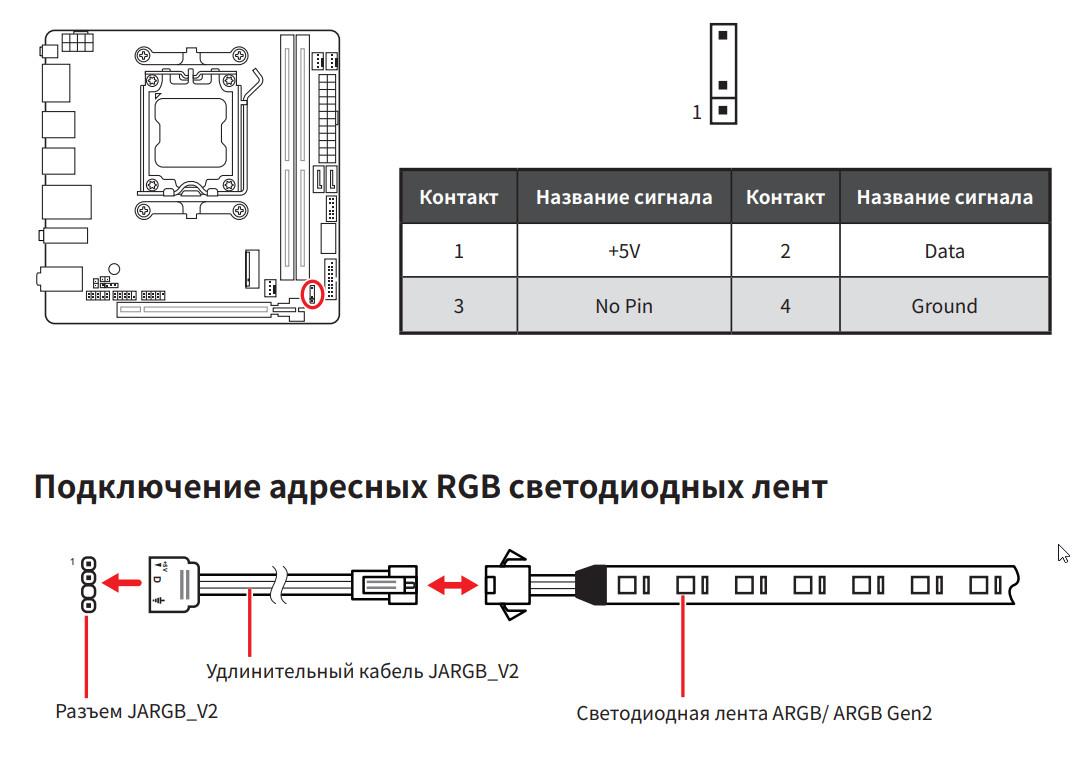

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

Контроль по синхронизации работы подсветки на матплатах MSI возложен на контроллер NUC126 от Nuvoton.

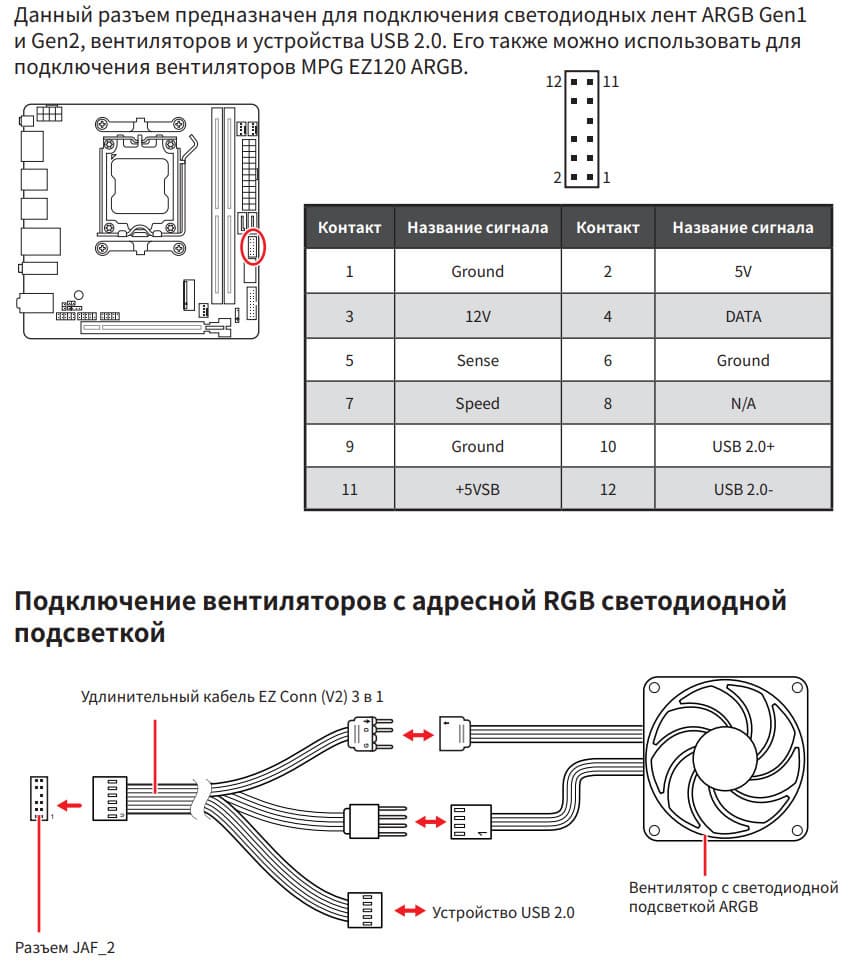

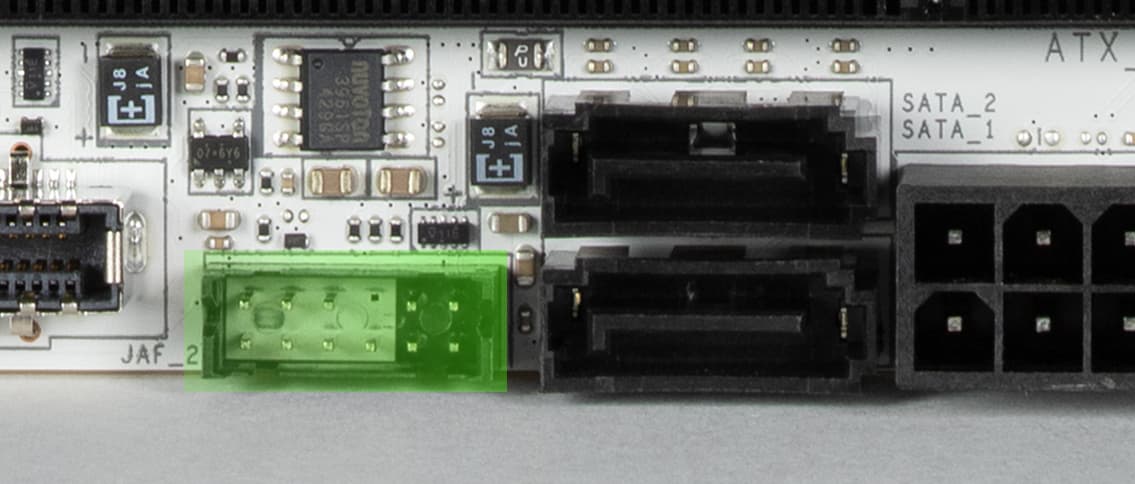

Для подключения фирменных систем охлаждения MSI (вентиляторов, СЖО) имеется проприетарный разъем JAF_2.

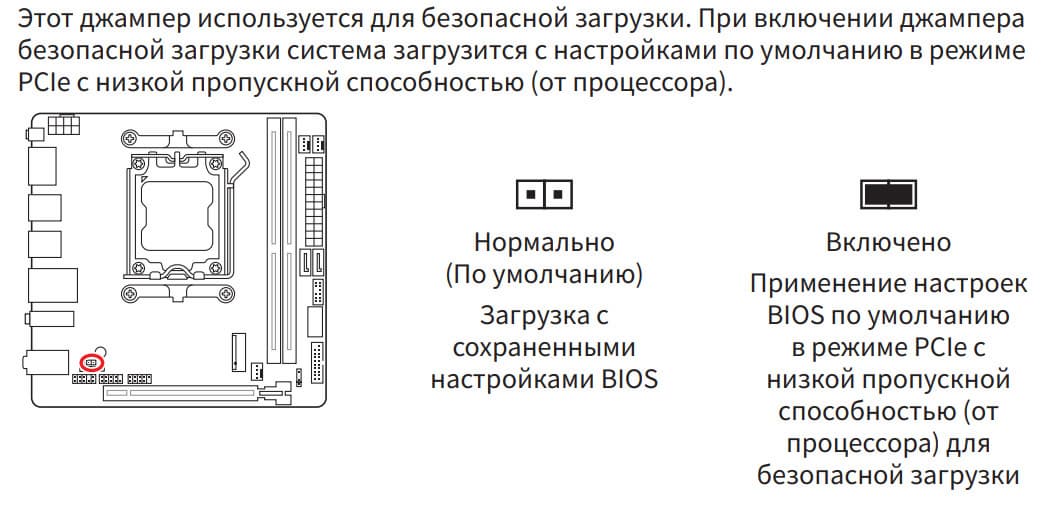

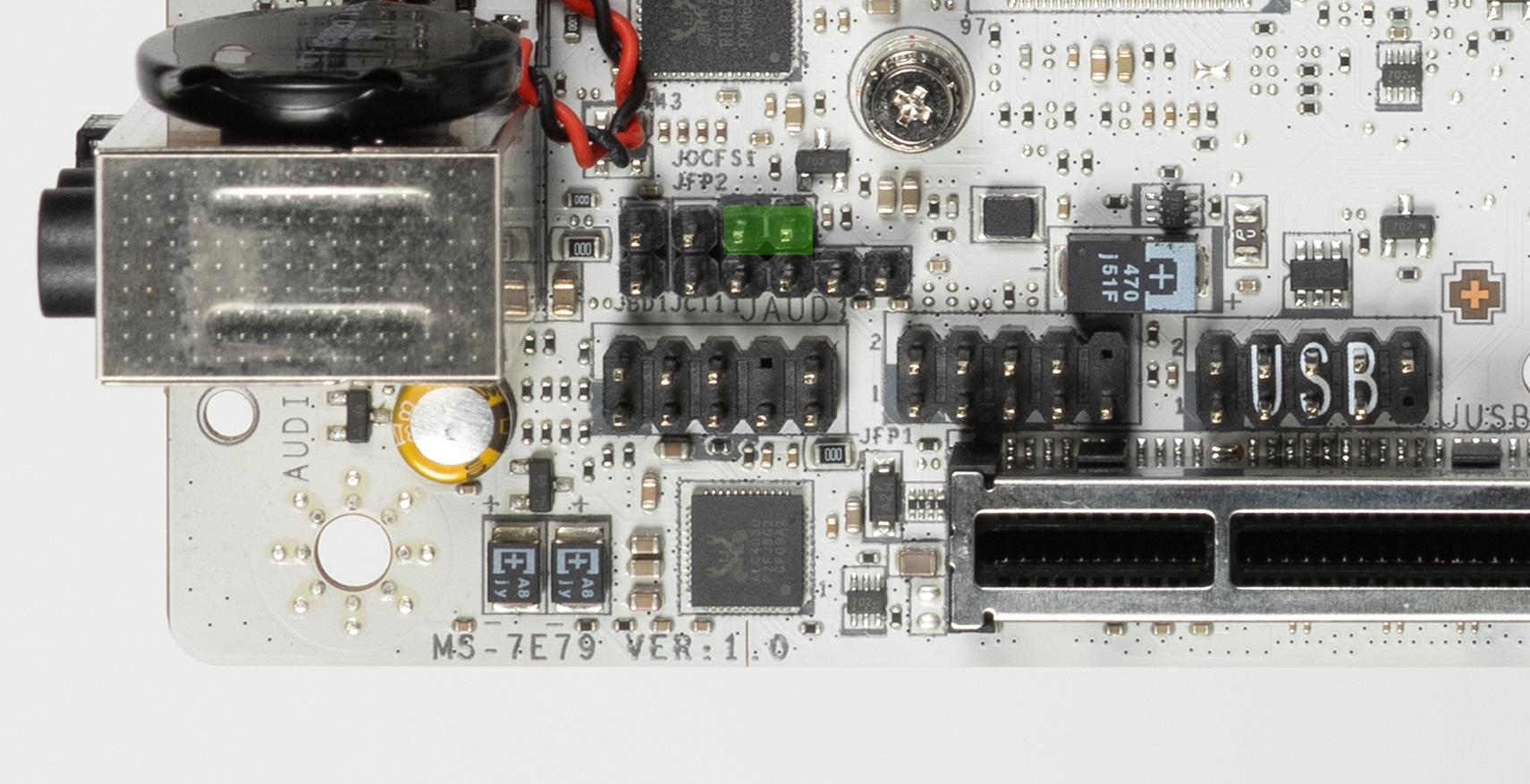

Для возможности старта ПК в случае чрезмерных настроек оверклокинга имеется специальный джампер JOC_FS1.

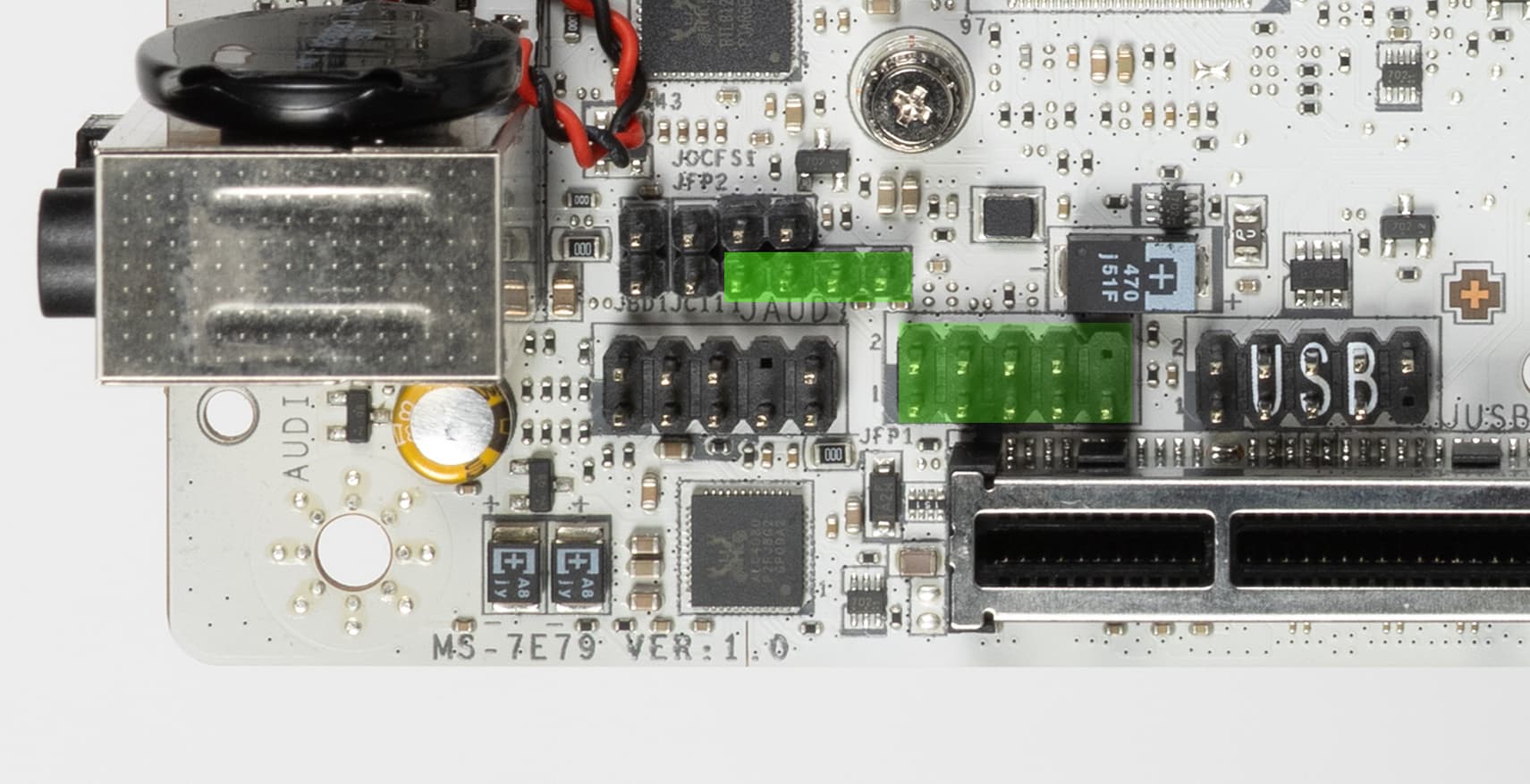

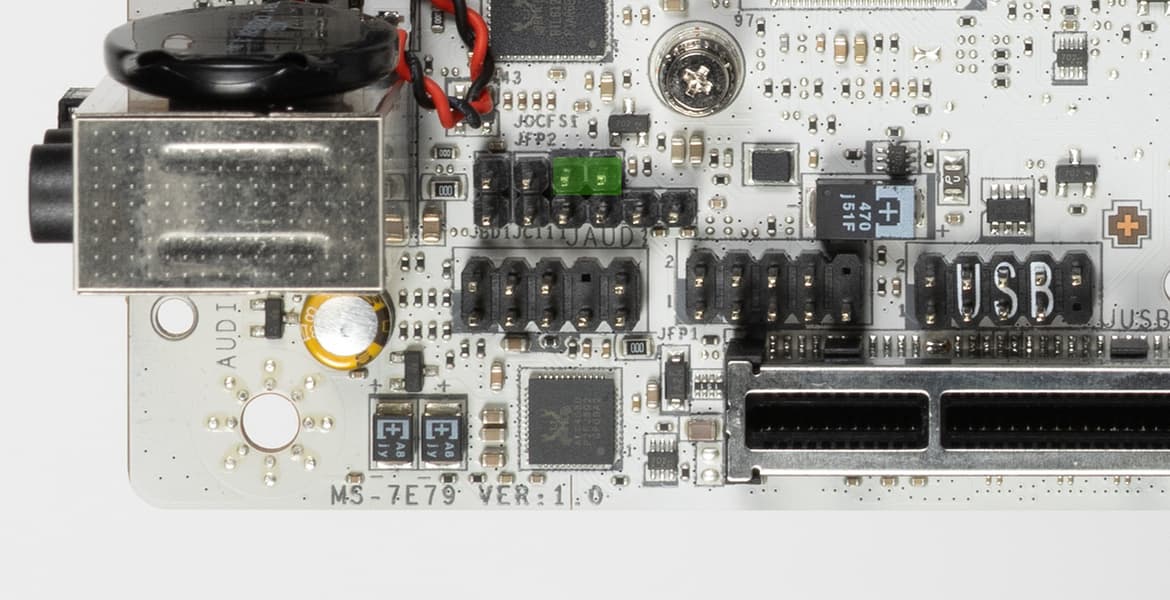

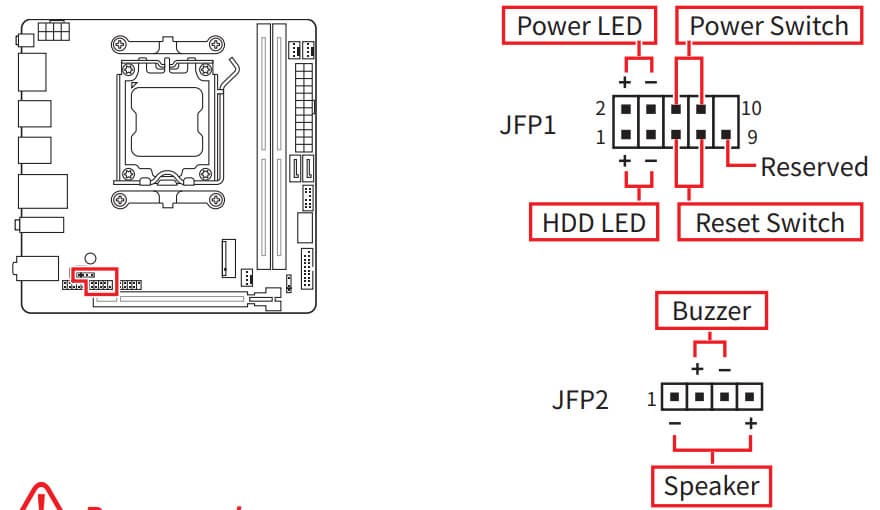

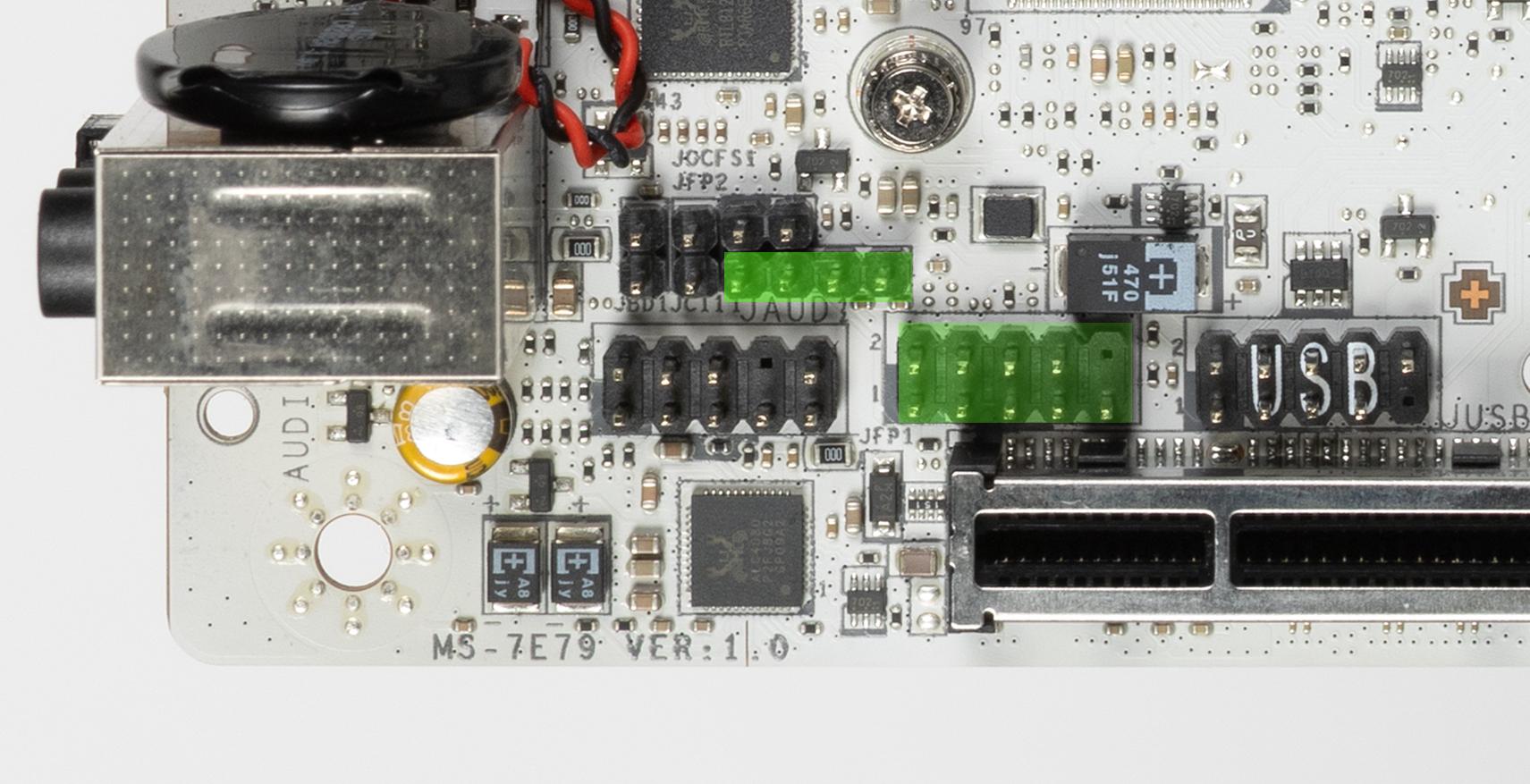

У всех матплат, включая данную, имеется традиционный набор контактов FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

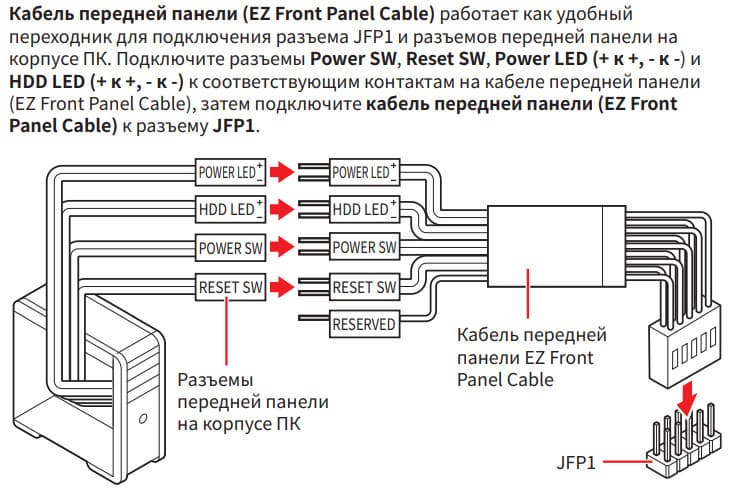

В комплекте поставки имеется адаптер для удобного подключения проводов от корпуса.

Материнская плата обладает технологией «холодной» прошивки BIOS (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — Flash BIOS.

Для такого обновления BIOS надо вначале переименовать файл прошивки в MSI.ROM, записать файл прошивки в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB, и запустить через кнопку, которую надо держать 3 секунды.

При этом будет запускаться система, при этом процессор останется холодным. На задней панели на кнопке Flash BIOS мы будем видеть мигающий индикатор процесса обновления BIOS, а также будет гореть один из светодиодов состояния системы. После окончания обновления система выключится. И если у вас перед этим не полностью собрана система (нет СО, нет модулей памяти и т.д.), то следует тут же отключить блок питания, ибо затем ПК снова автоматически запустится.

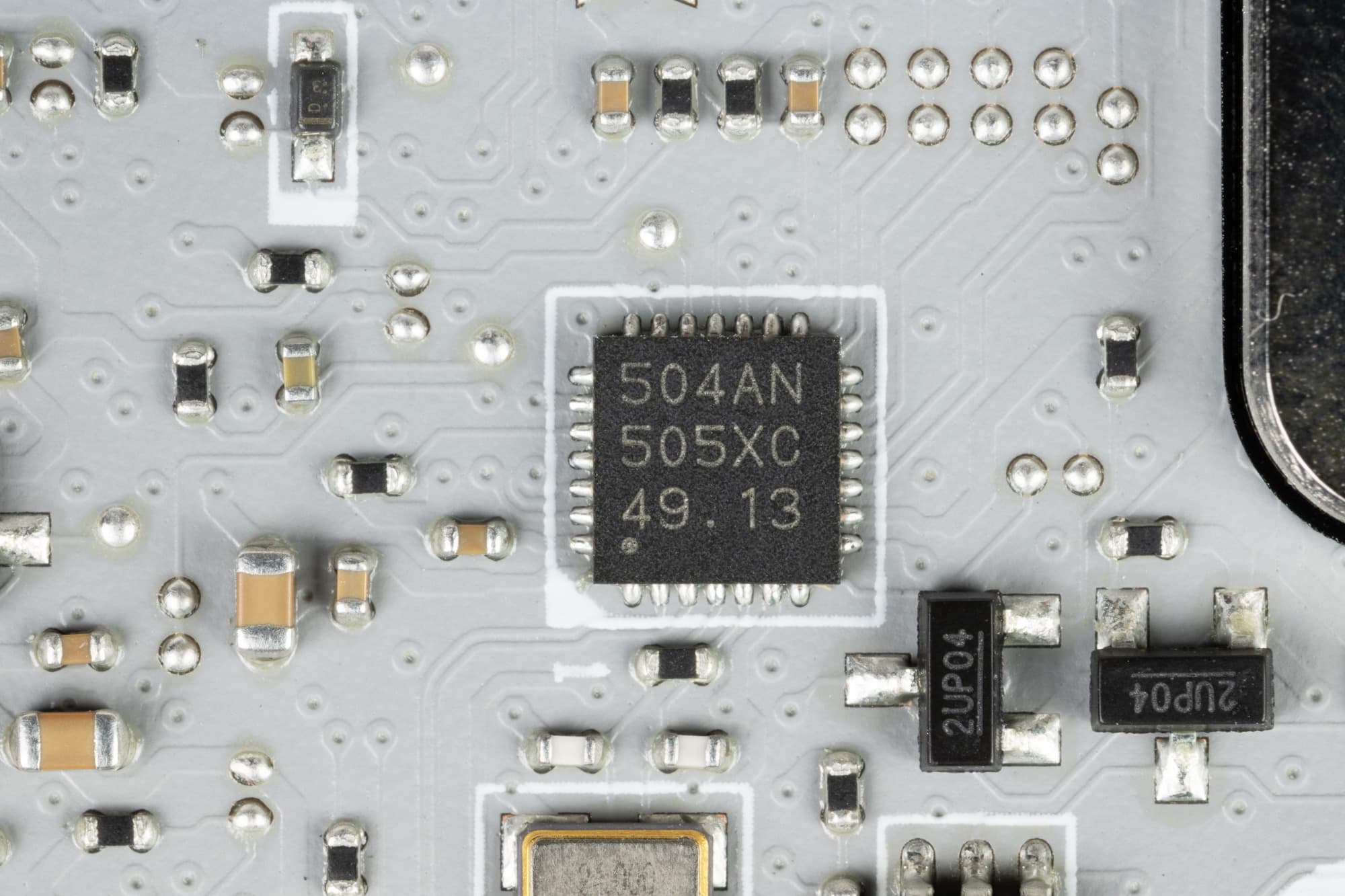

За работу данной функции отвечает контроллер Fintek F75540-504AN.

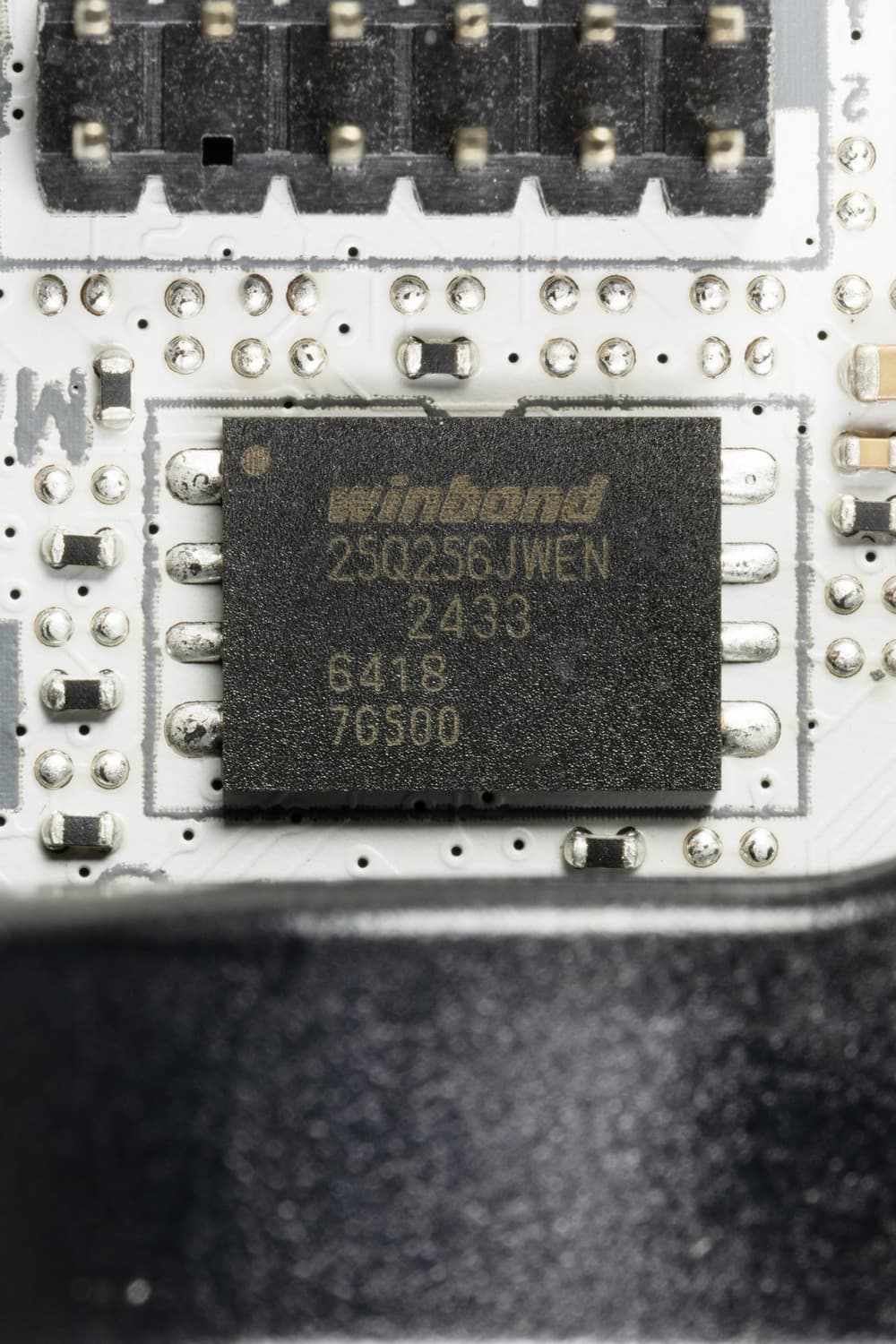

Сам BIOS размещен в микросхеме от Winbond.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

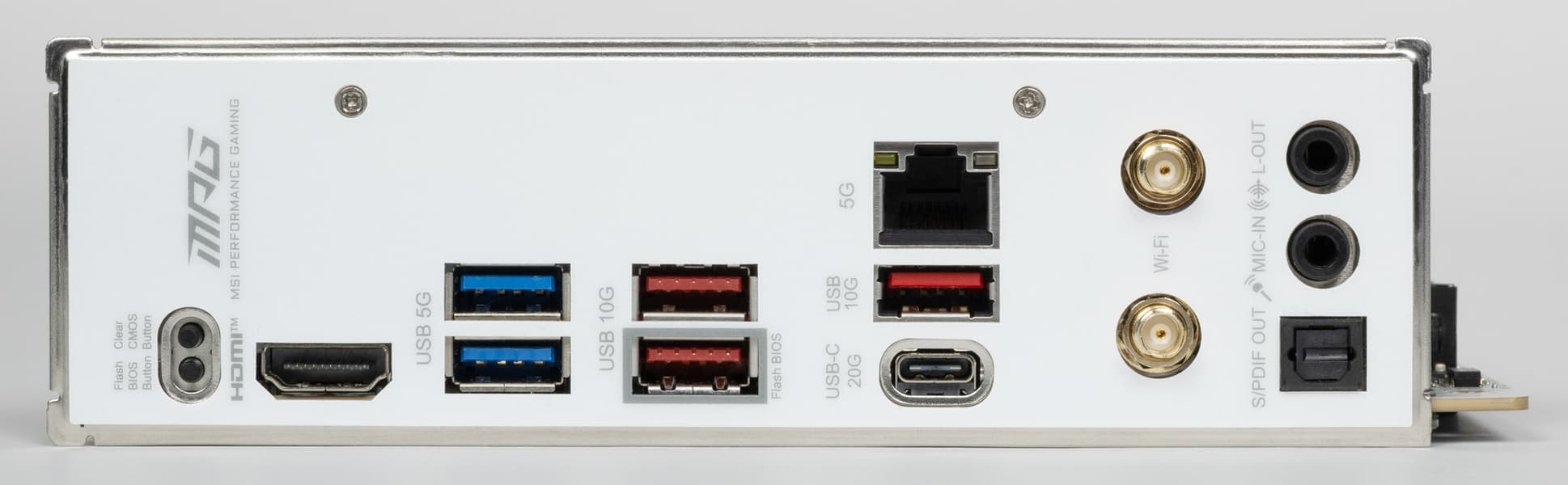

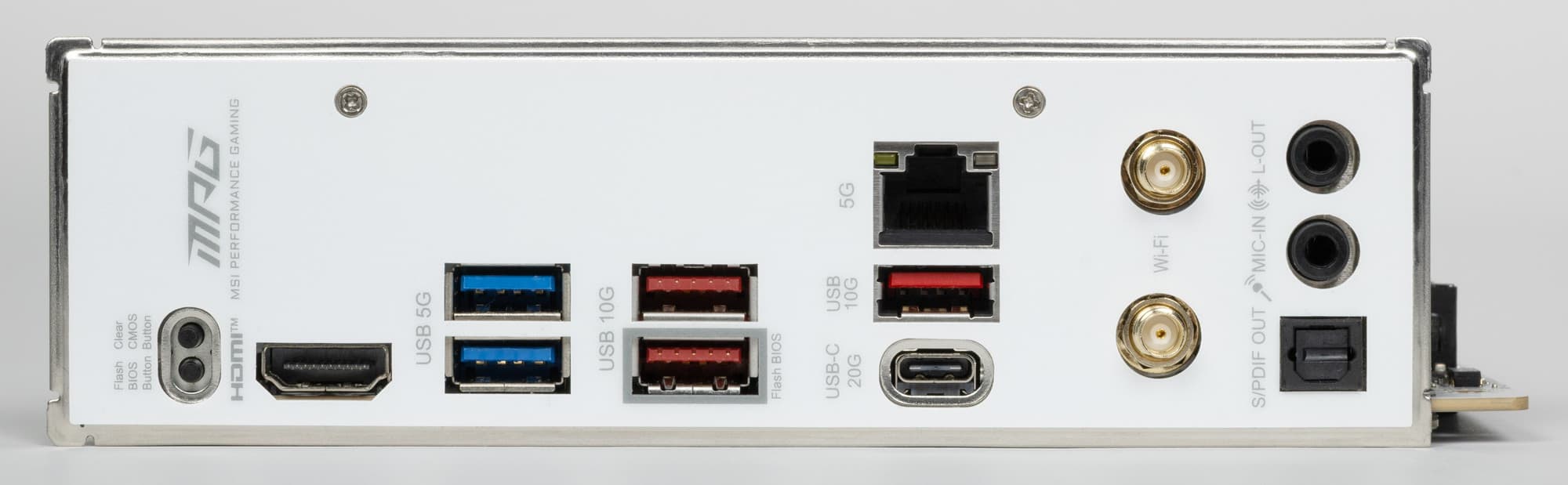

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет B850 способен реализовать максимально: 6 портов USB 3.2 Gen2/1, 1 USB 3.2 Gen2x2, 6 портов USB 2.0. Процессор Ryzen 7000/8000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.

Также мы помним и про 12 линий PCIe от чипсета, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 8 линий).

И что мы имеем? Всего на материнской плате — 11 портов USB:

• Порт USB4 отсутствует;
• 1 порт USB 3.2 Gen2x2 реализован через B850 и представлен на задней панели портом Type-C;

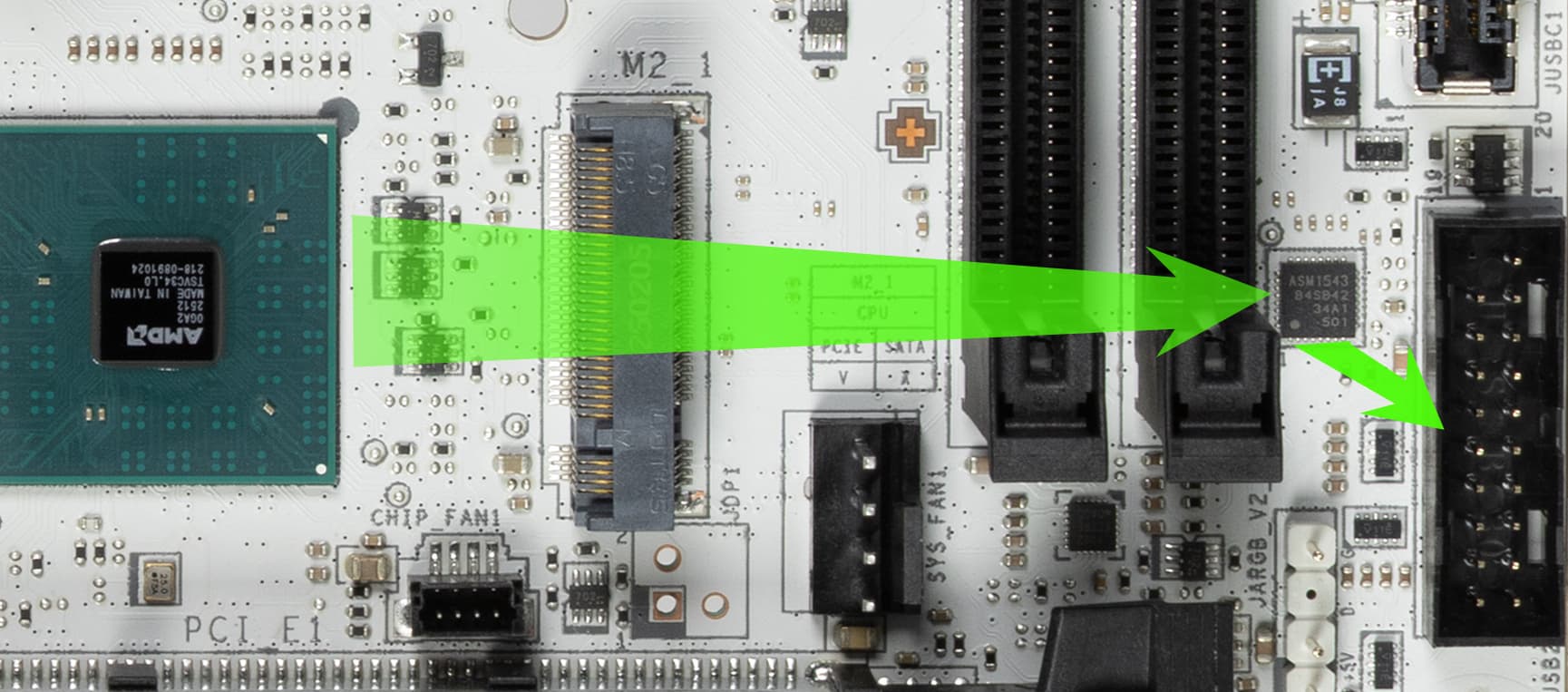

• 4 порта USB 3.2 Gen2: 2 реализованы через CPU, еще 2 реализованы через B850 и три представлены на задней панели портами Type-A (красного цвета); один представлен внутренним портом Type-C



  (для подключения к соответствующему разъему на передней панели корпуса);
• 4 порта USB 3.2 Gen1: 2 реализованы через B850 и представлены внутренним разъемом



  на материнской плате на 2 порта; еще 2 реализованы через CPU и представлены на задней панели портами Type-A (синего цвета);

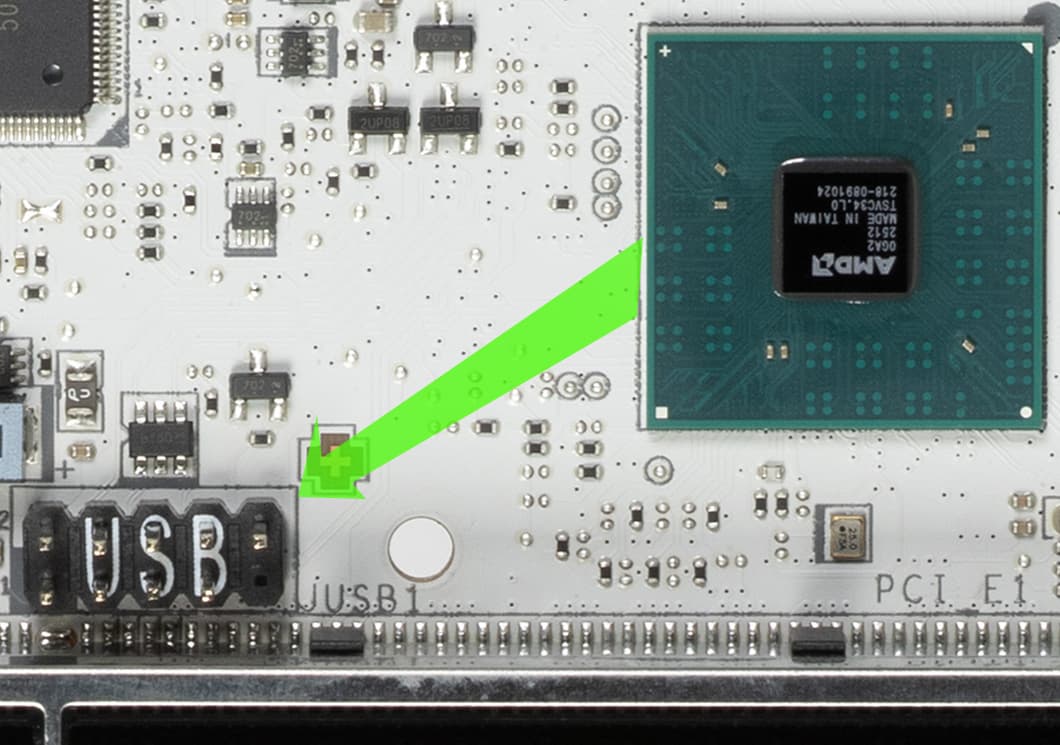

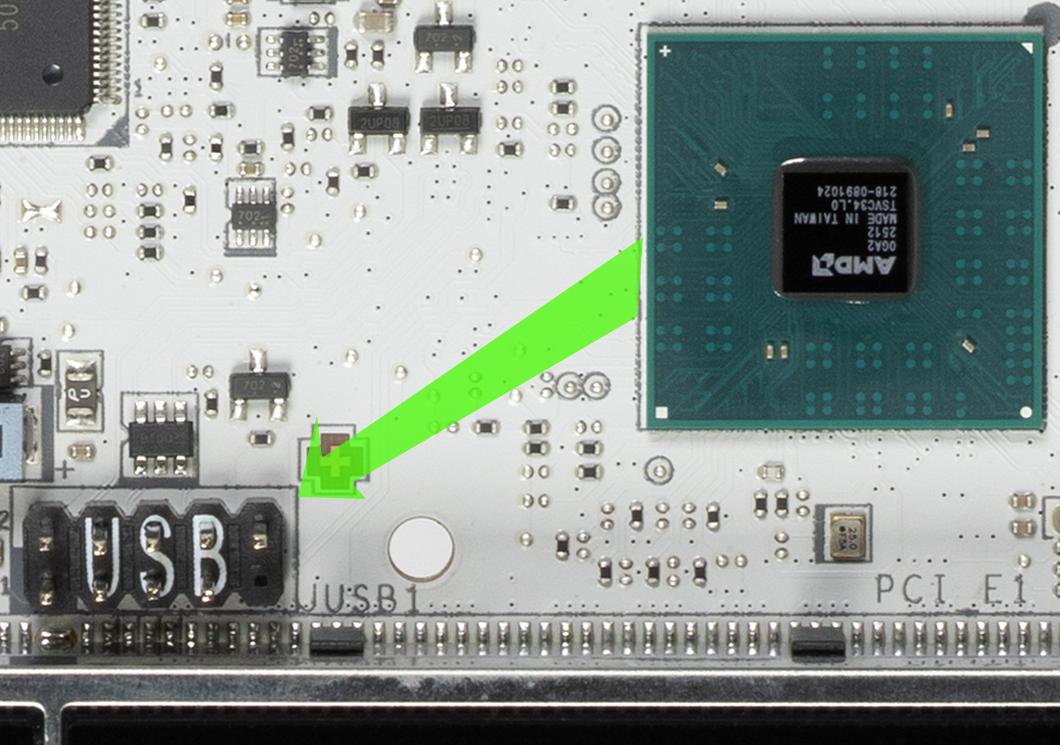

• 2 порта USB 2.0/1.1: все реализованы через B850 и представлены внутренним разъемом



  на материнской плате на 2 порта;

Итак, у нас 2 контроллера используют USB линии от B850:

• Realtek RTL4080 (аудиокодек) (1 линия USB 2.0);
• Bluetooth (беспроводной контроллер QCNCM865) (1 линия USB 2.0);

И 1 контроллер использует USB линии от CPU:

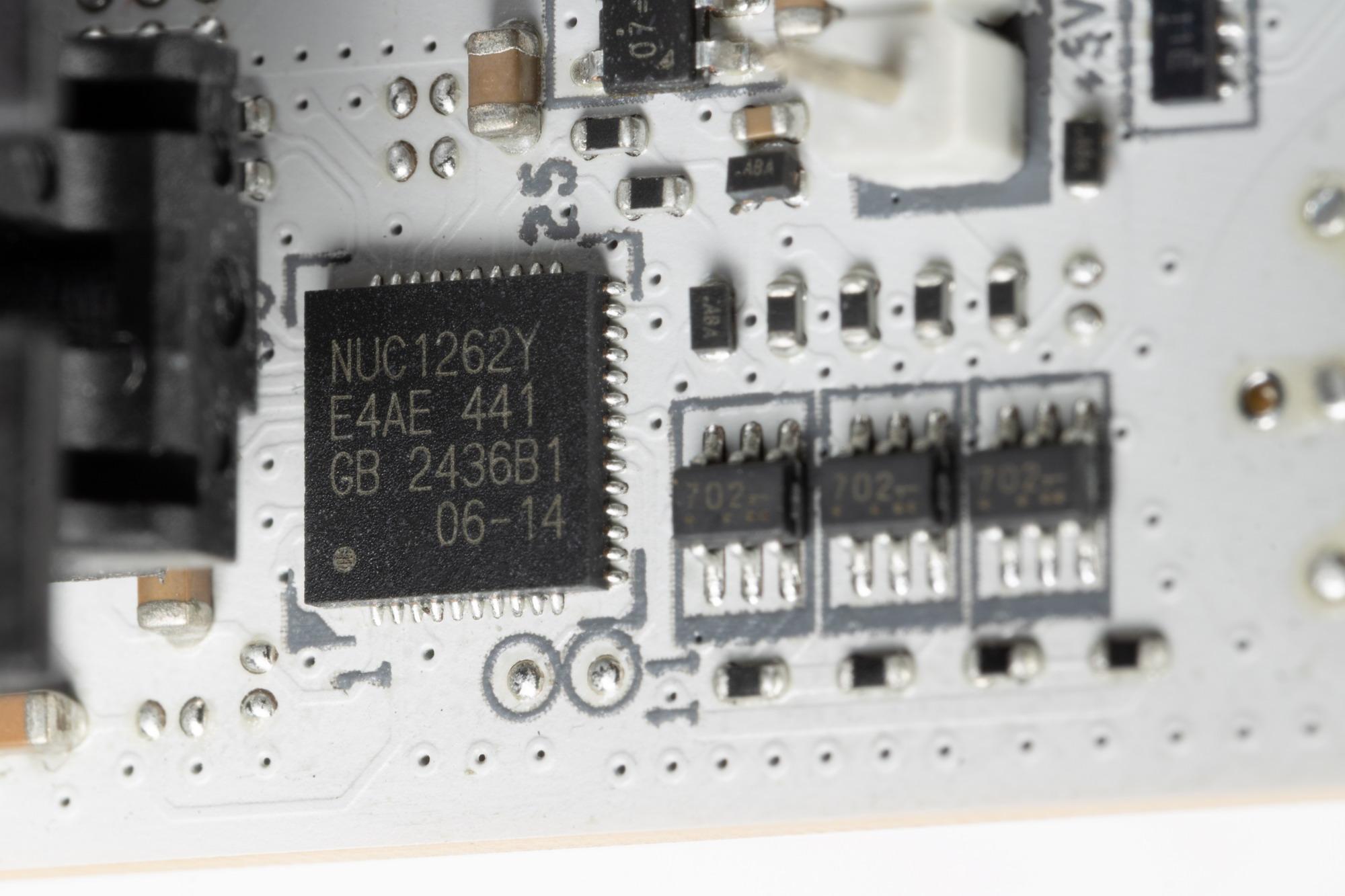

• Nuvoton NUC126 (контроллер подсветки) (1 линия USB 2.0);

Таким образом, через чипсет B850 реализовано высокоскоростных портов USB:

• + 1 выделенный USB 3.2 Gen2x2;
• + 2 выделенный USB 3.2 Gen2;
• + 2 выделенный USB 3.2 Gen1;

= 5 высокоскоростных портов и 5 USB 2.0 портов (2 выделенных и 2 линии на поддержку контроллеров).

Плюс 8 линий PCIe, выделенные на поддержку иной периферии. Итого, у B850 в данном случае реализовано 13 высокоскоростных портов.

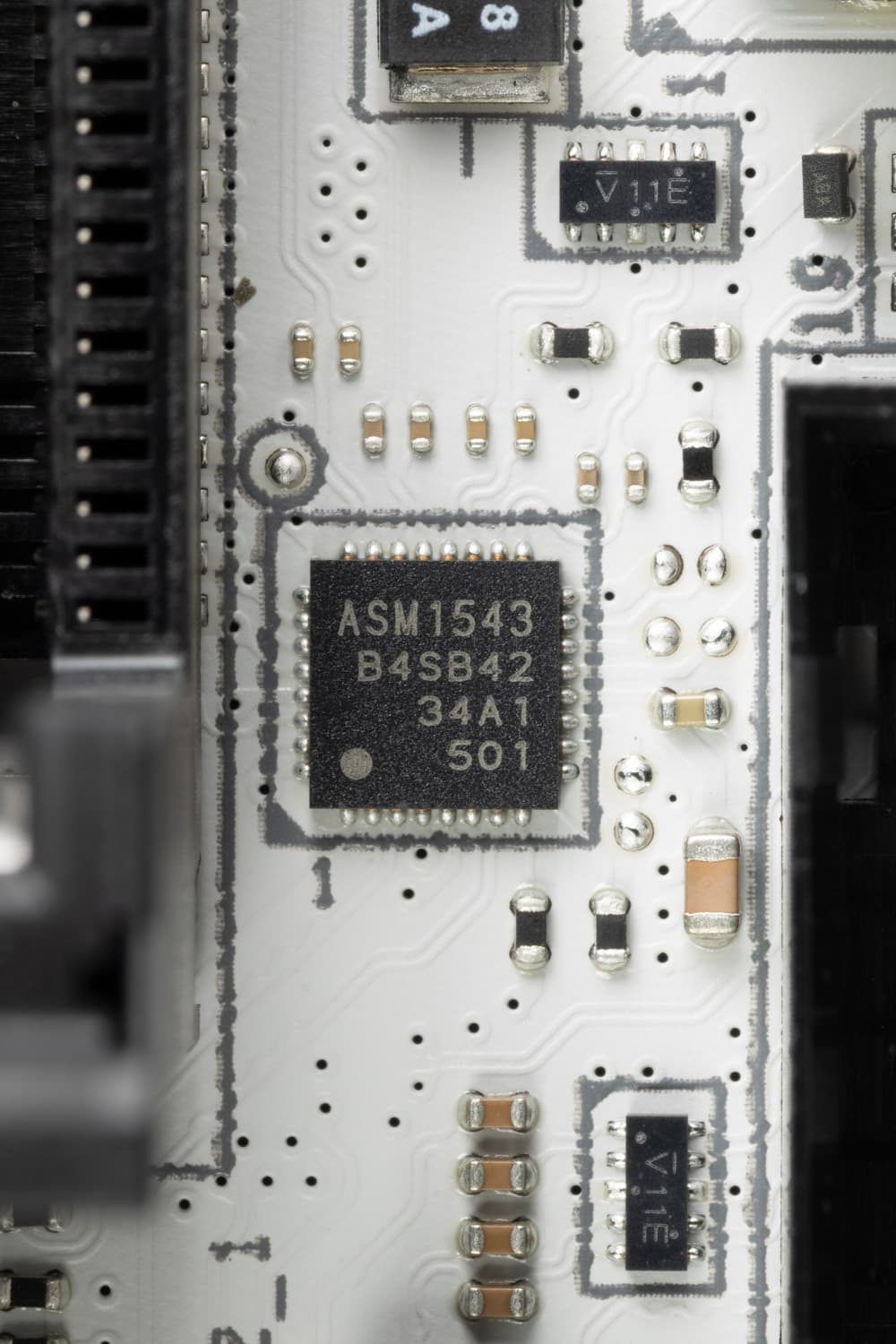

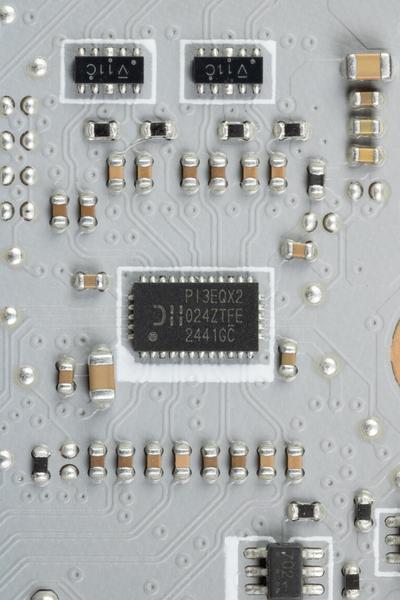

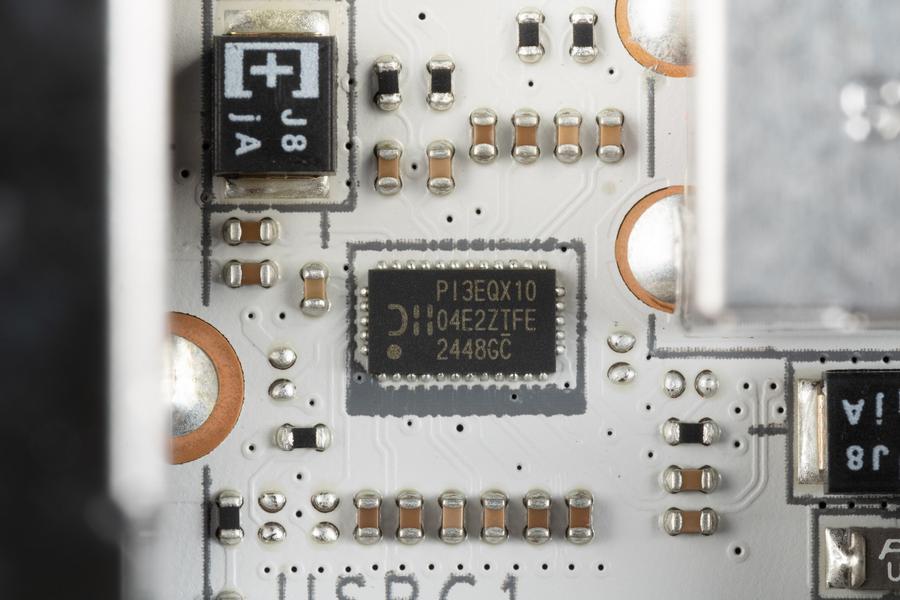

Все USB 3.2 Gen1/2 порты оснащены ре-драйверами.

Теперь о сетевых делах.

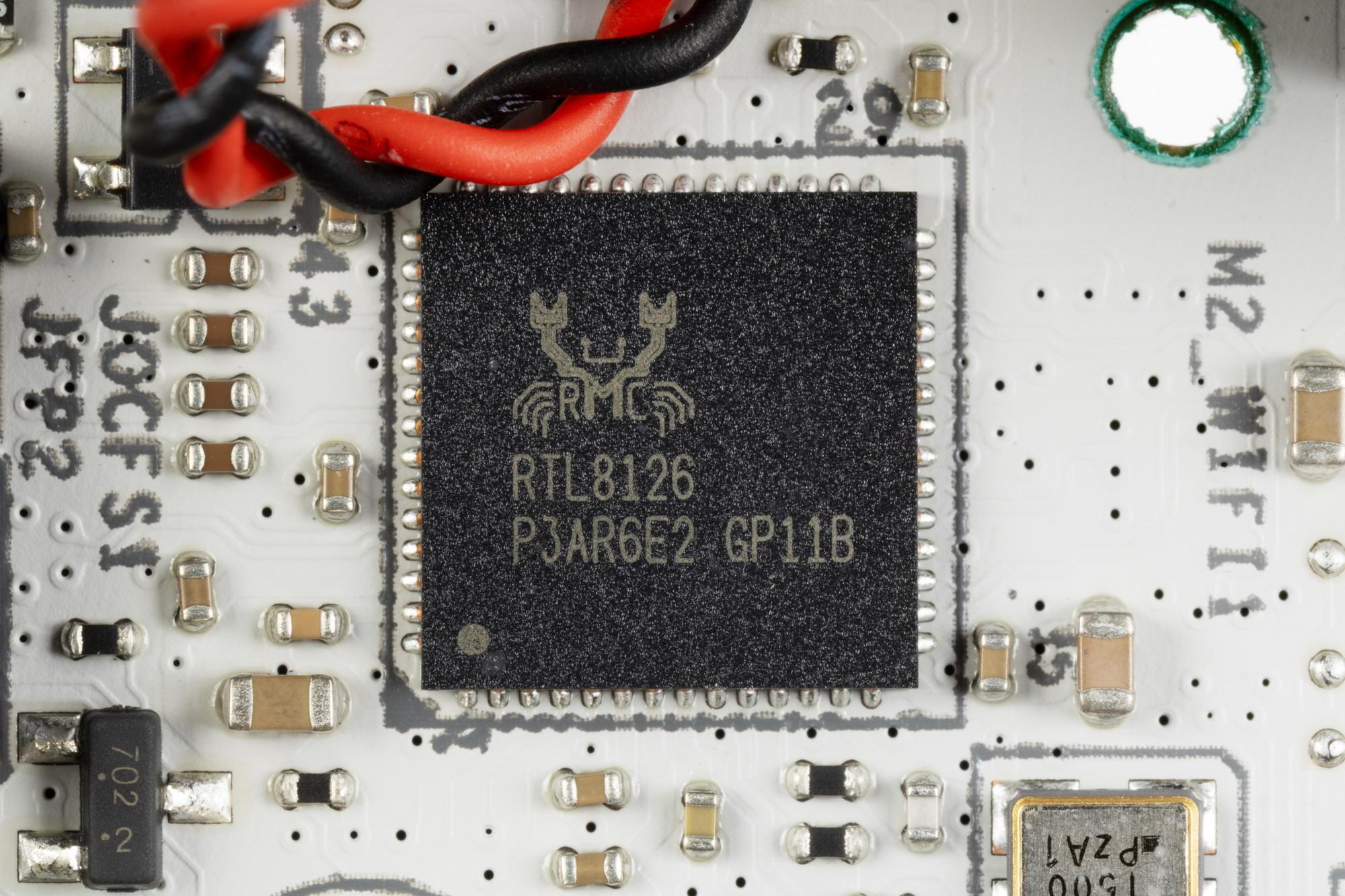

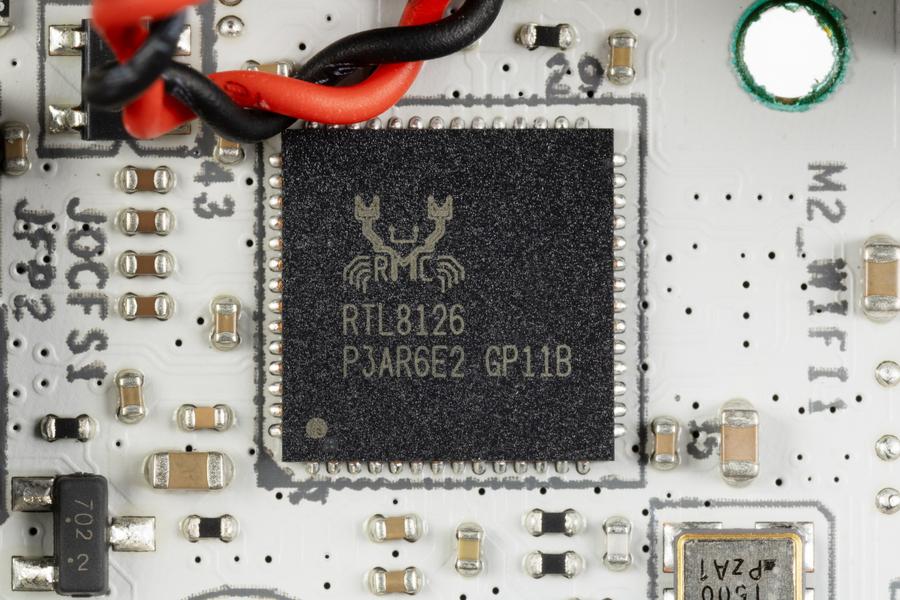

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Realtek RTL8126, способный работать по стандарту 5 Гбит/с.

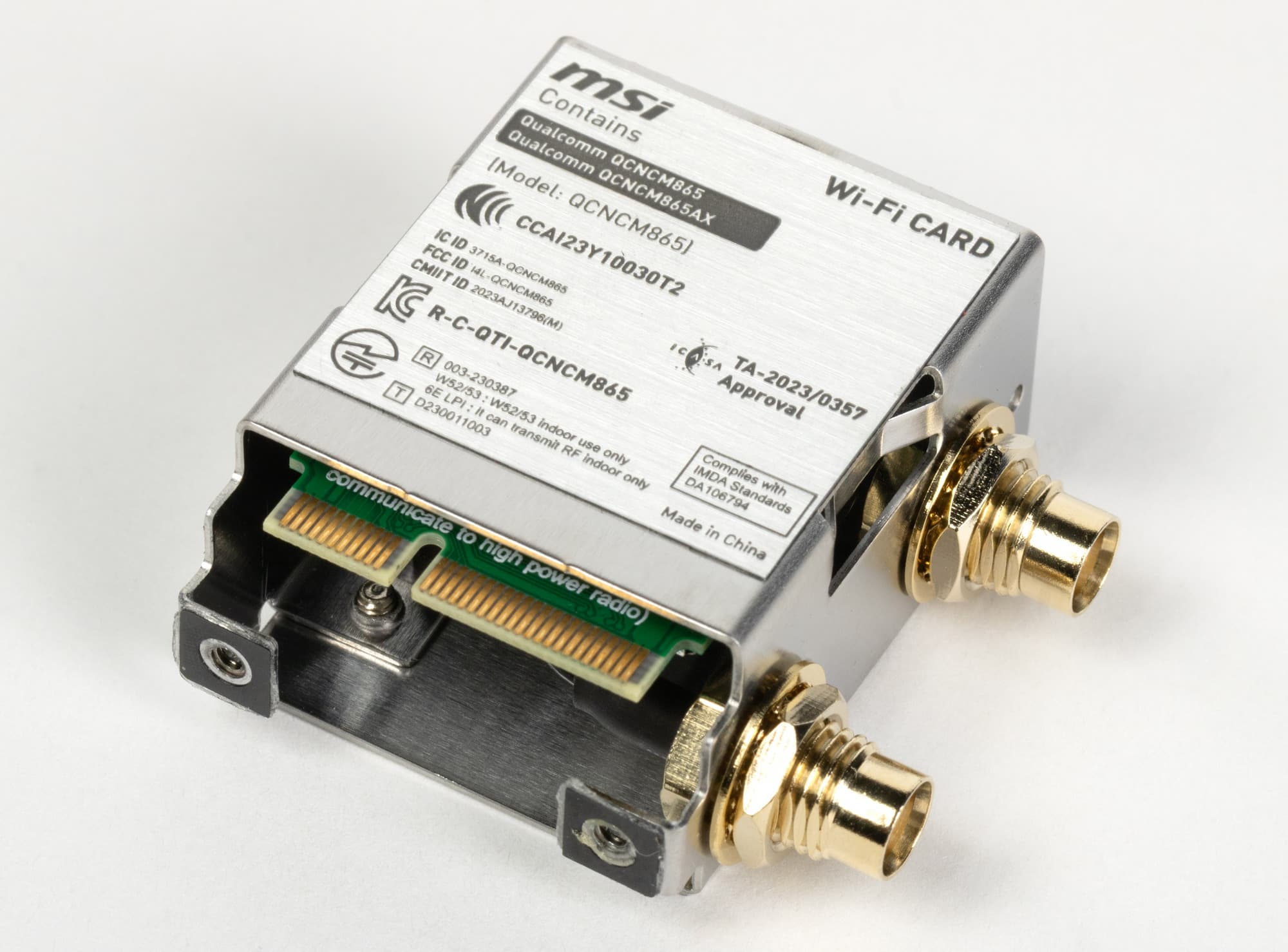

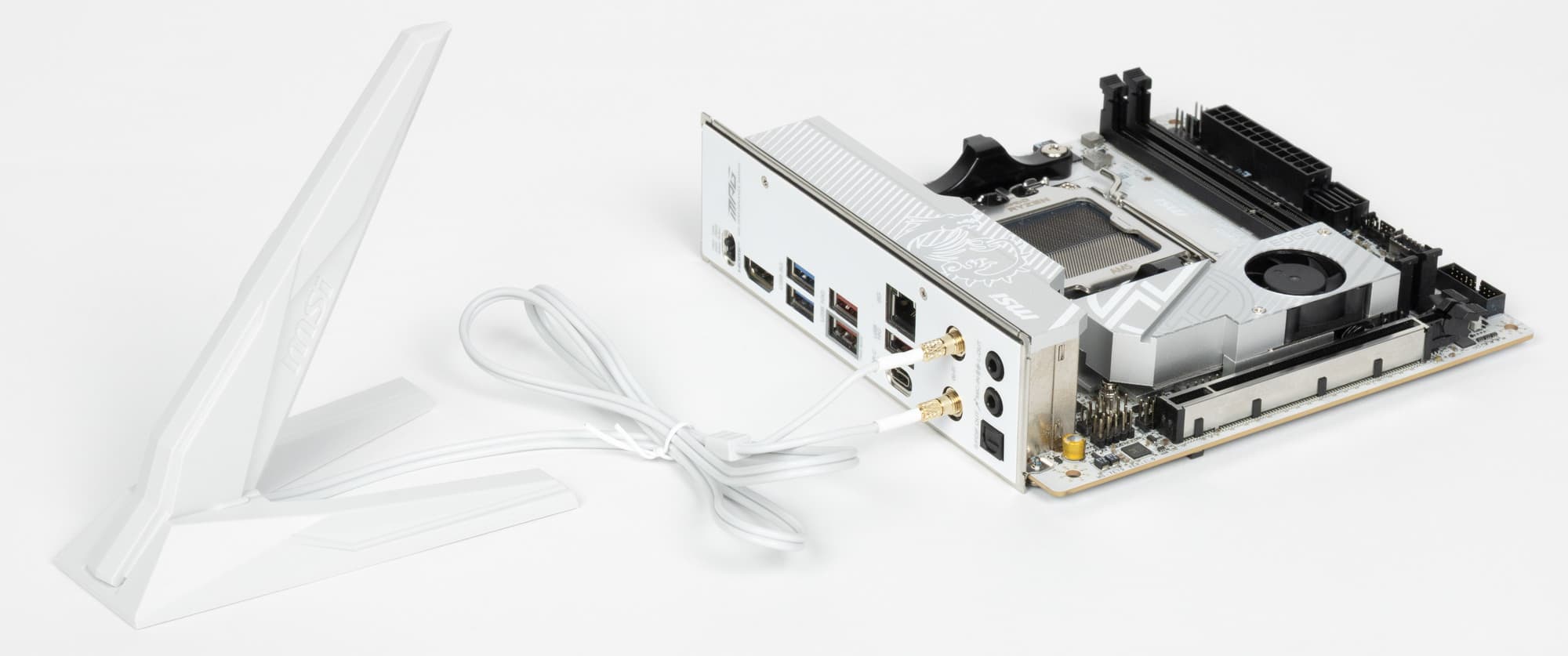

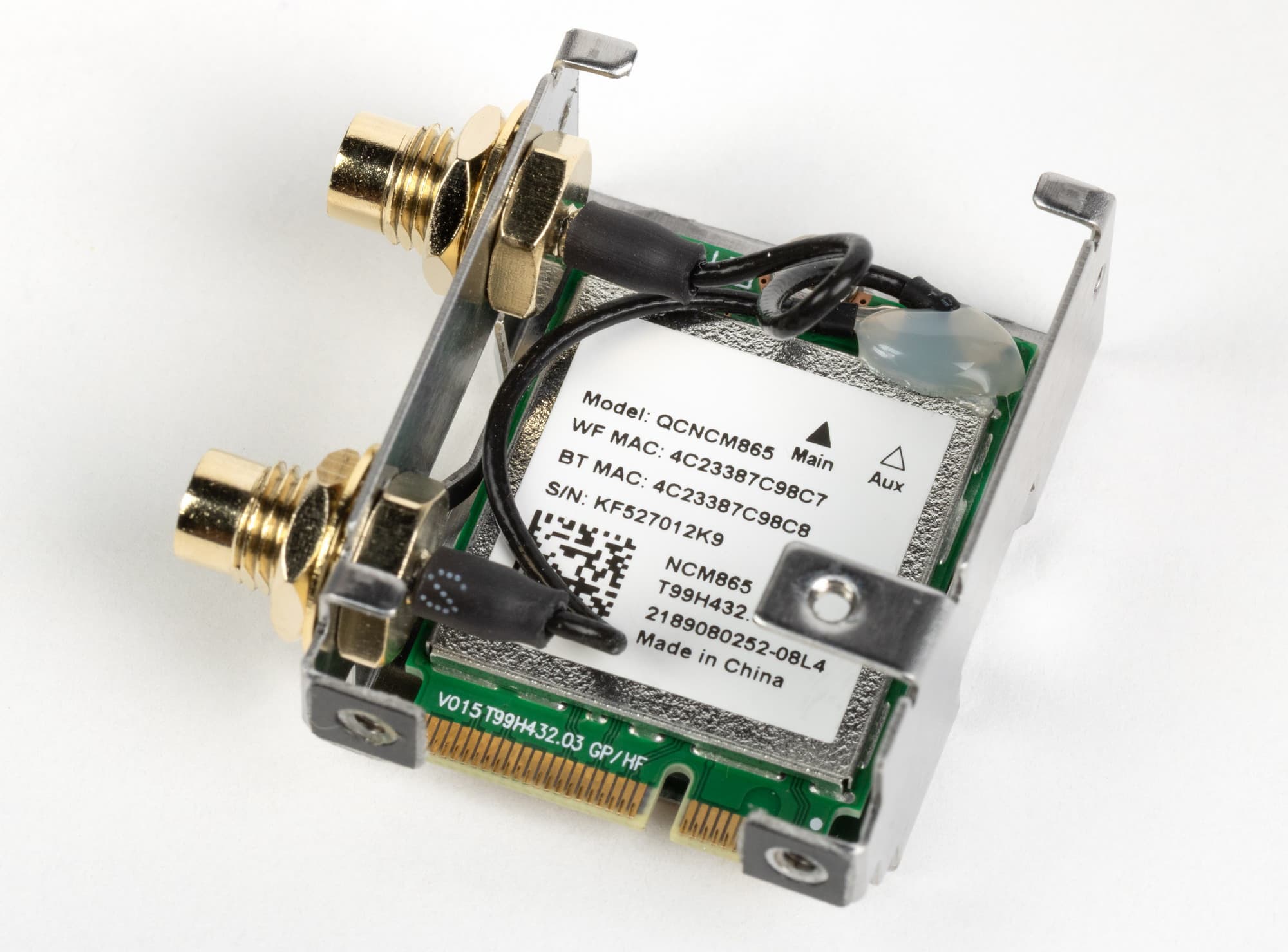

Имеется и комплексный беспроводной адаптер на контроллере Qualcomm QCNCM865, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

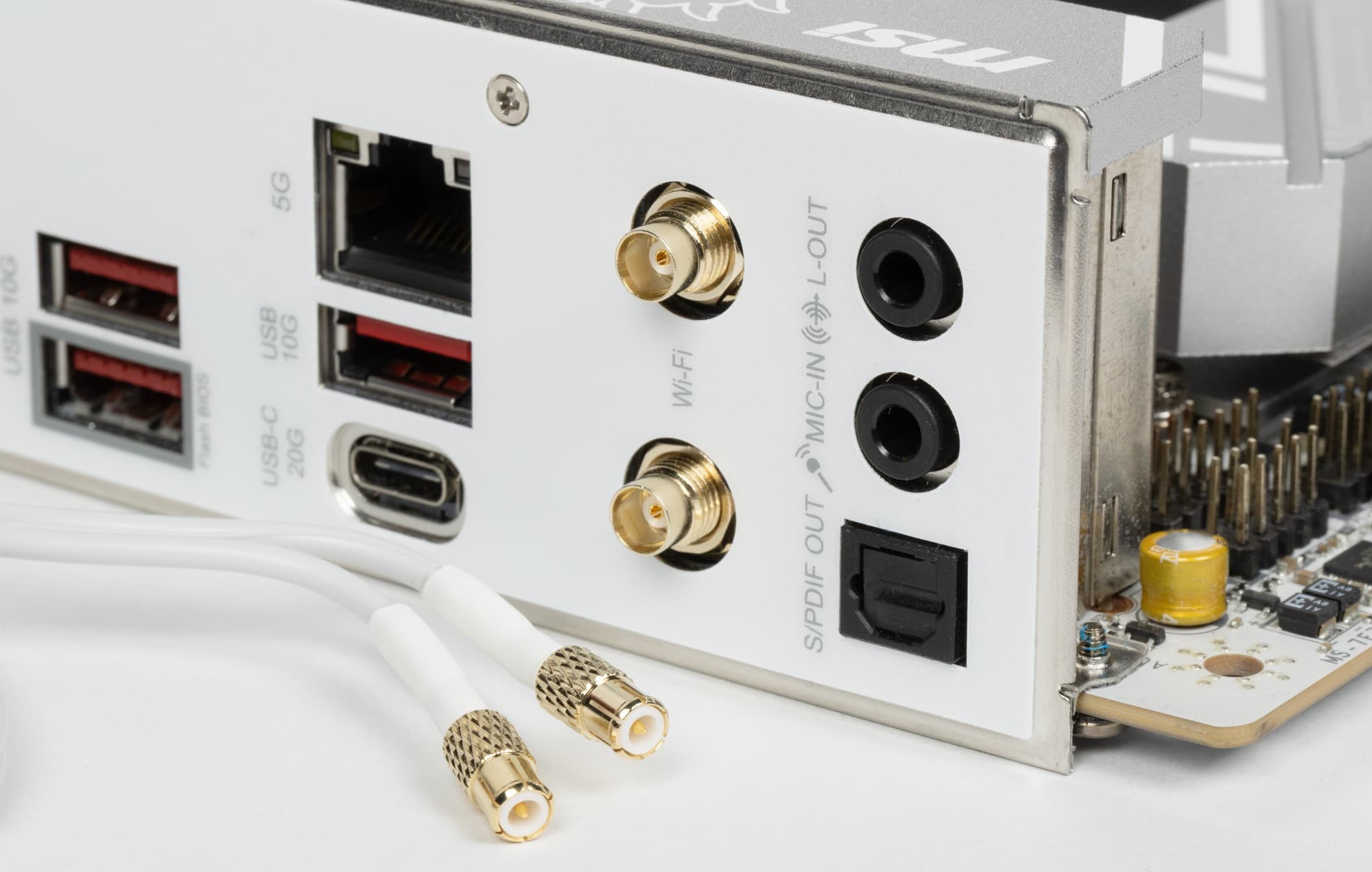

И тут надо особо отметить уже вовсю применяемый новый способ крепления антенн к задней панели портов. Теперь прикручивать антенны не надо (даже если имеется резьба для их привинчивания), просто вставить в разъемы на матплате. Разъединить также легко.

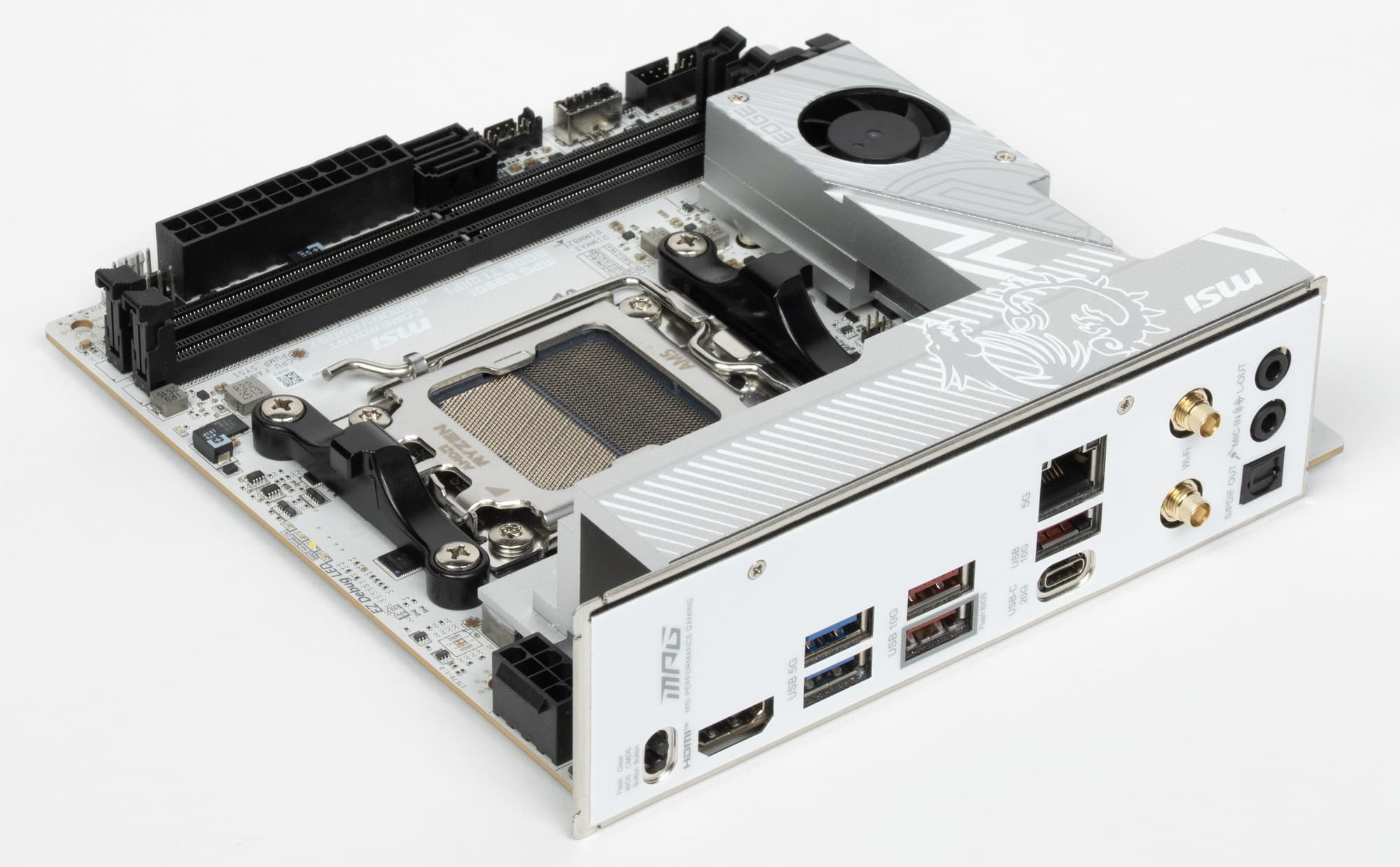

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Блок ввода-вывода, вентиляторы и т. п.

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 3. Схема размещения коннекторов для систем охлаждения выглядит так:

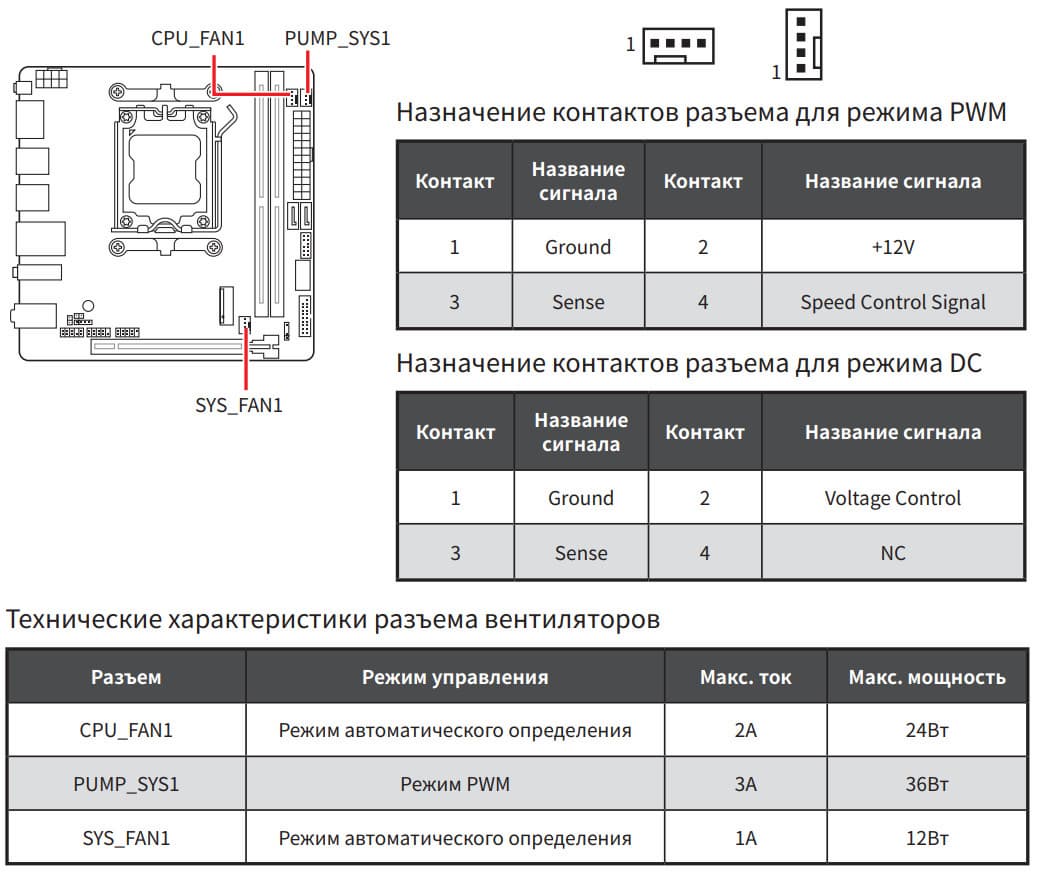

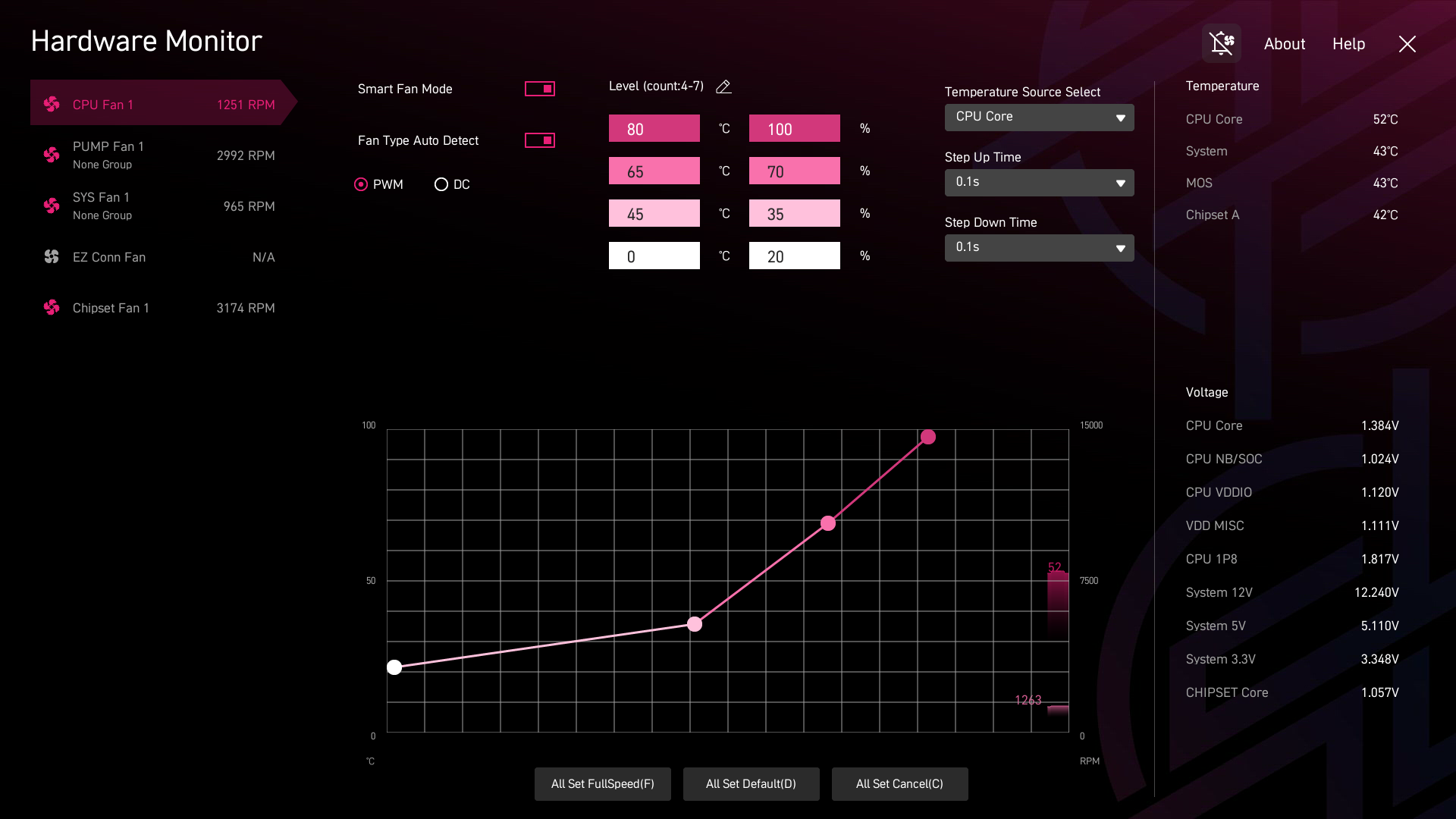

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока расчитаны на максимальный ток 2А и потребление до 24 Вт, а гнездо для помп СЖО — до 3А и 36 Вт.

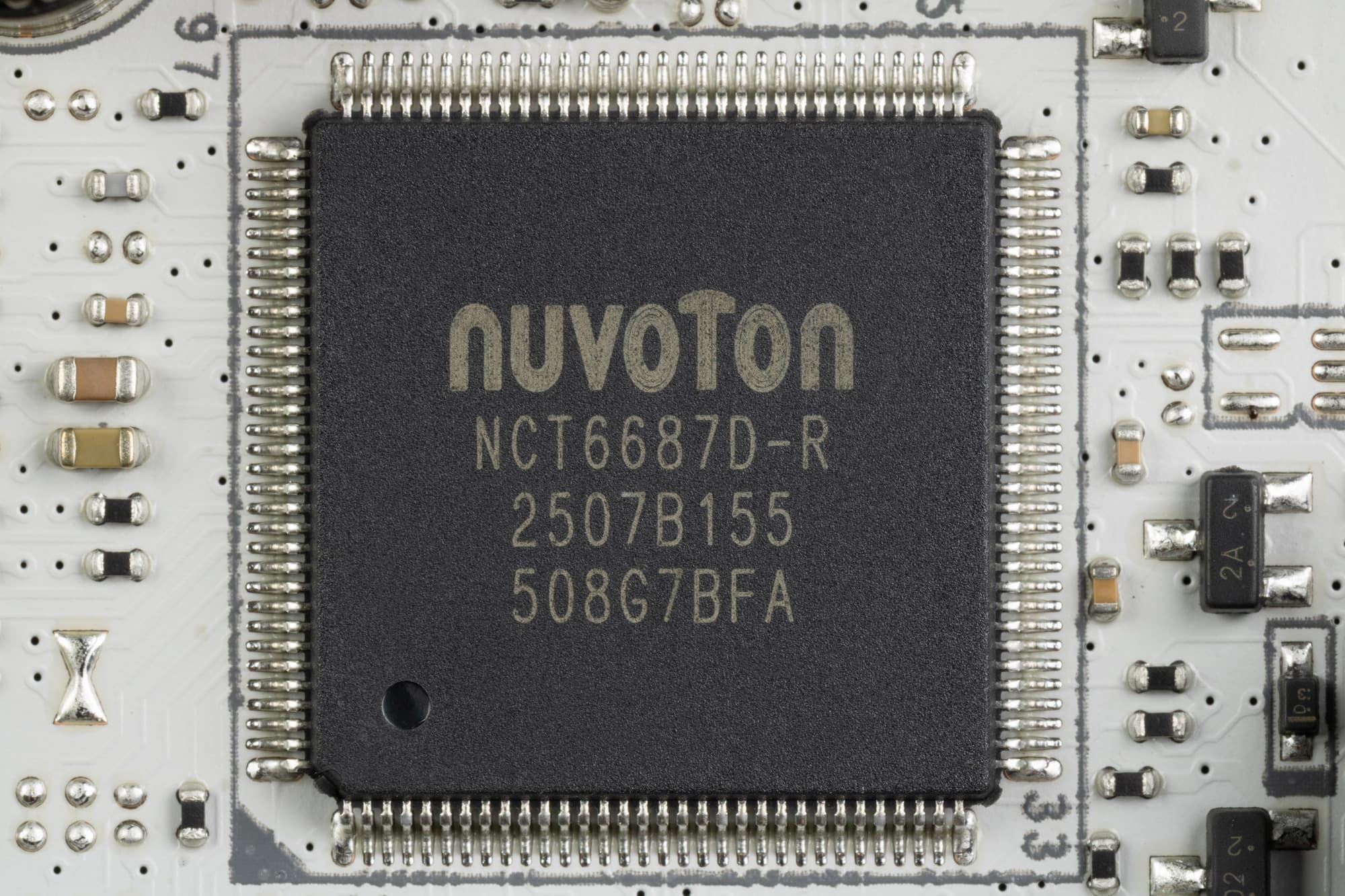

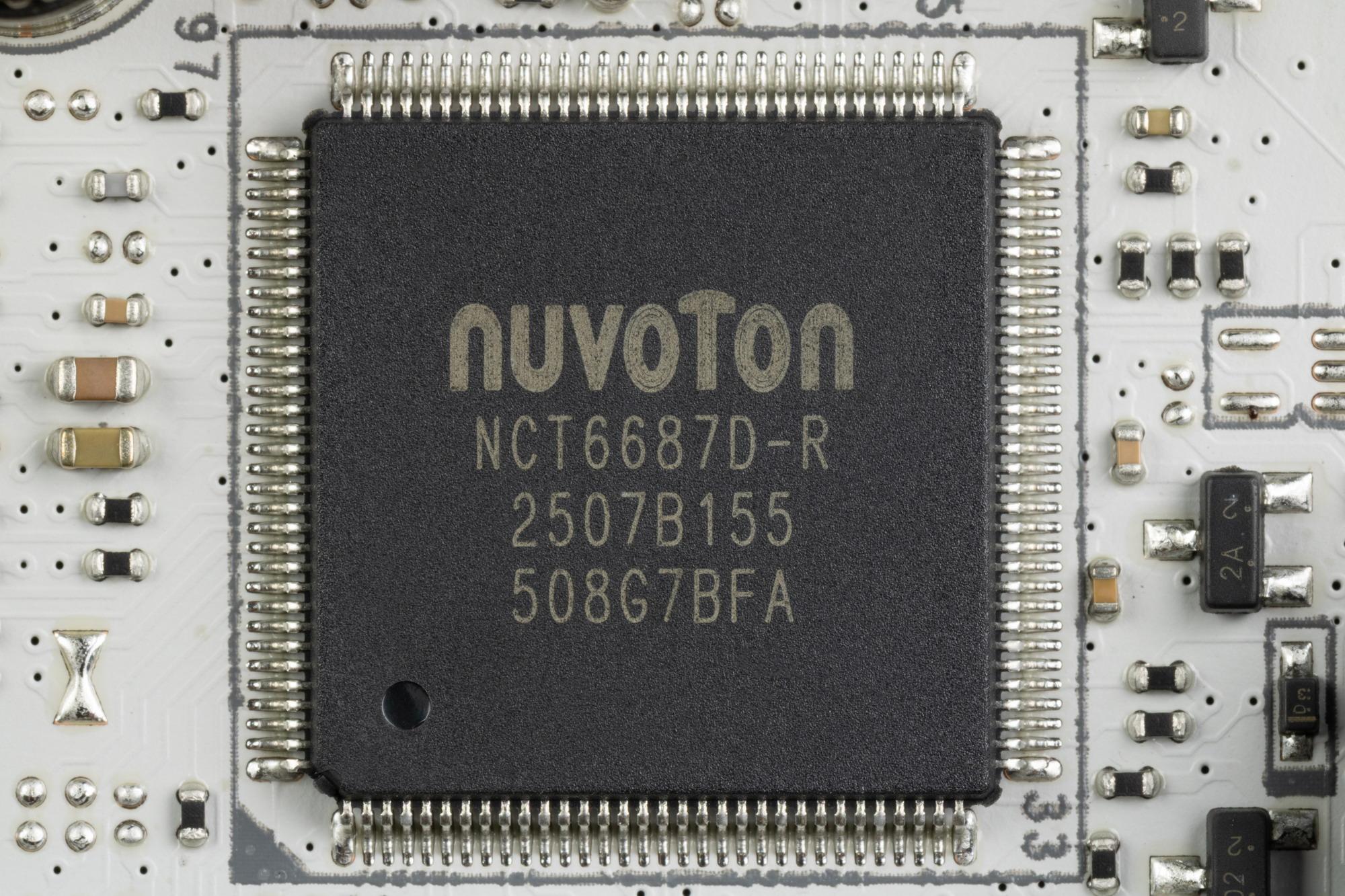

Отвечает за мониторинг состояния платы, координирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6687.

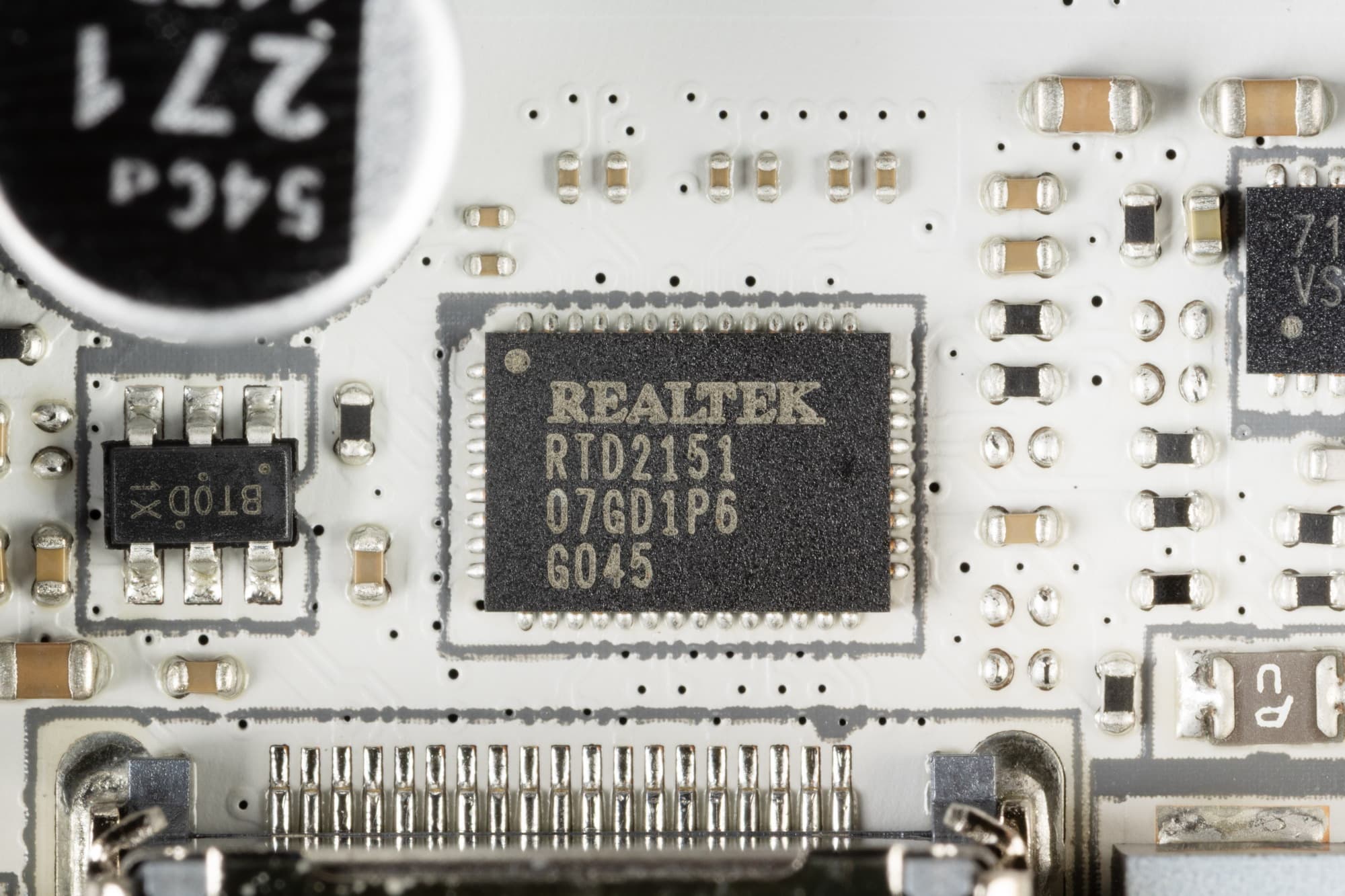

Матплата имеет гнездо вывода встроенной графики HDMI, для усиления до версии 2.1 используется особый ре-драйвер.

Аудиоподсистема

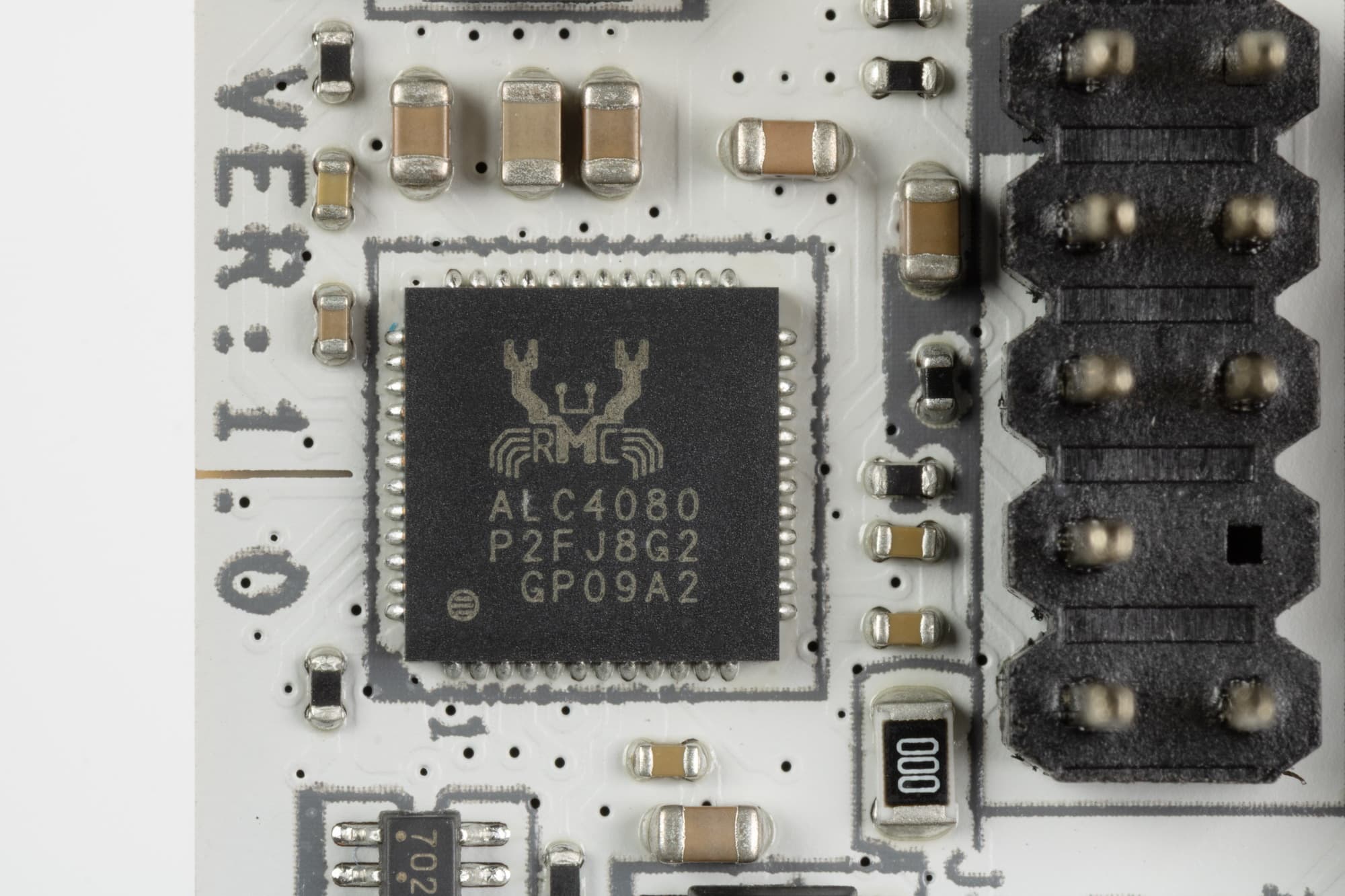

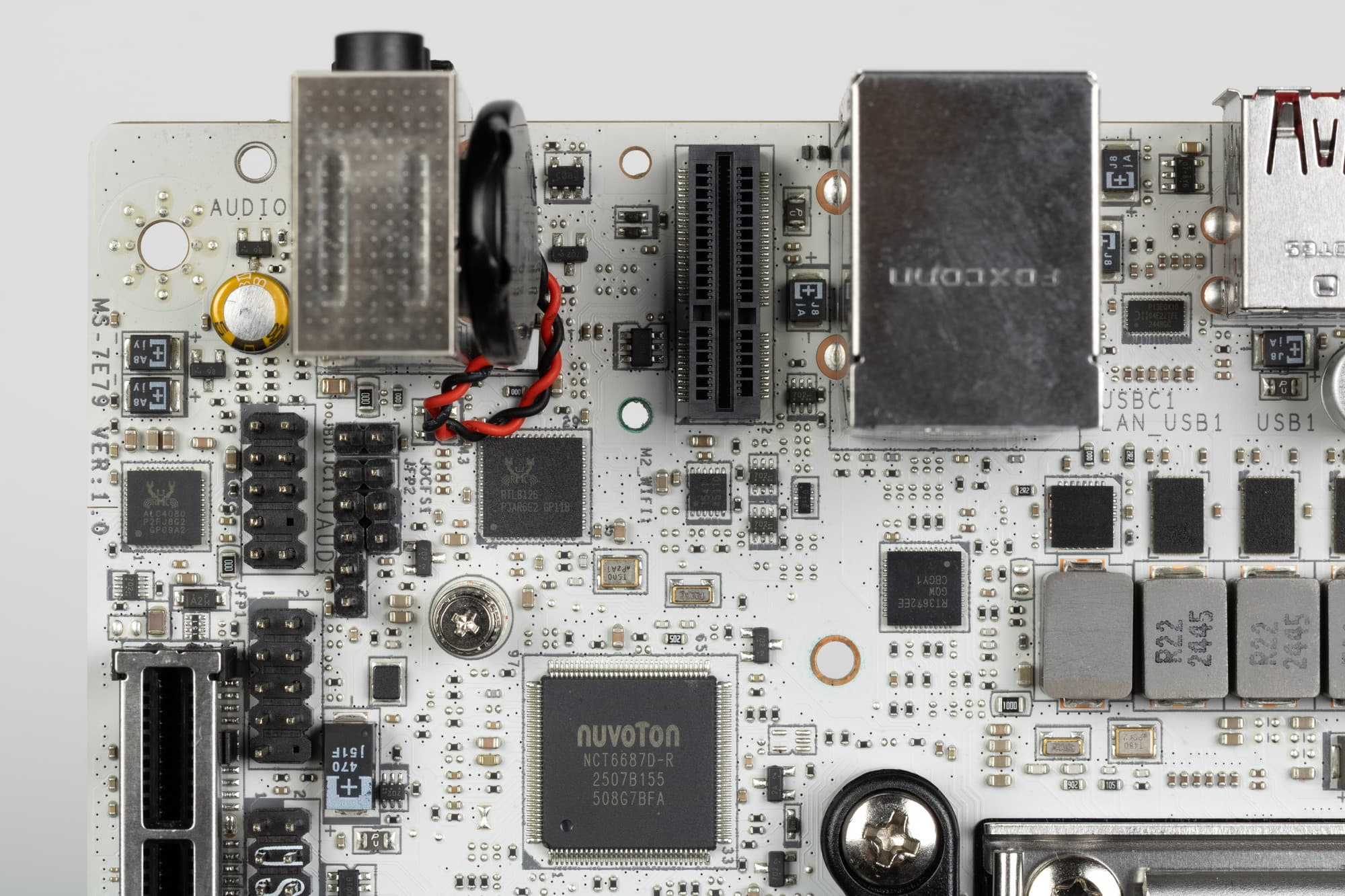

Плата оснащена звуковым кодеком Realtek ALC4080, обеспечивающим вывод звука по схемам до 7.1 с разрешением до 32 бит / 384 кГц.

В аудиоцепи платы установлен «аудиофильский» конденсатор.

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У платы на задней панели два универсальных разъема по приему и выводу сигналов плюс оптический S/PDIF.

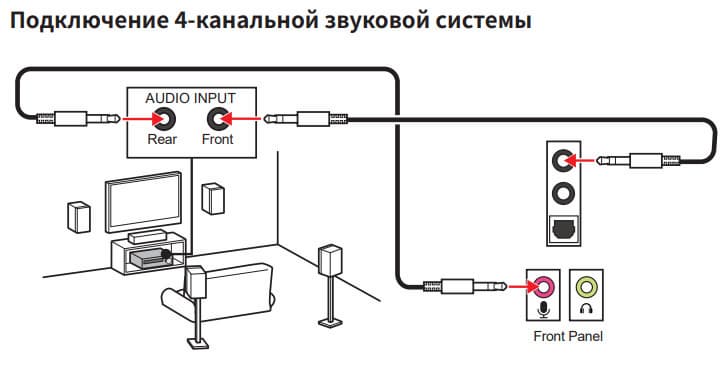

Вывод по схемам 4.0, 5.1 и 7.1 возможен только через использование аудиогнезд на передней панели корпуса совместно с гнездами на самой плате (ну еще и через S/PDIF).

Настройка схем – с помощью ПО, скачиваемого с сайта производителя.

Результаты тестирования звукового тракта в RMAA

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

По результатам тестирования аудиотракт на плате получил оценку «Хорошо».

Тестируемое устройство	MSI B850 MAG WiFi 6E
Режим работы	24-бит, 44 кГц
Звуковой интерфейс	MME
Маршрут сигнала	выход на задней панели — вход Creative E-MU 0202 USB
Версия RMAA	6.4.5
Фильтр 20 Гц — 20 кГц	да
Нормализация сигнала	да
Изменение уровня	-0,2 дБ /- 0,1 дБ
Режим моно	нет
Частота сигнала калибрации, Гц	1000
Полярность	правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.02, -0.08	Отлично
Уровень шума, дБ (А)	-76.6	Средне
Динамические диапазон, дБ (А)	77.6	Средне
Гармонические искажения, %	0.012	Хорошо
Гармонические искажения + шум, дБ(A)	-53.7	Плохо
Интермодуляционные искажения + шум, %	0.211	Средне
Взаимопроникновение каналов, дБ	-66.8	Хорошо
Интермодуляции на 10 кГц, %	0.028	Хорошо
Общая оценка		Хорошо

Частотная характеристика

	Левый	Правый
От 20 Гц до 20 кГц, дБ	-0.66, +0.02	-0.52, +0.16
От 40 Гц до 15 кГц, дБ	-0.08, +0.02	+0.07, +0.16

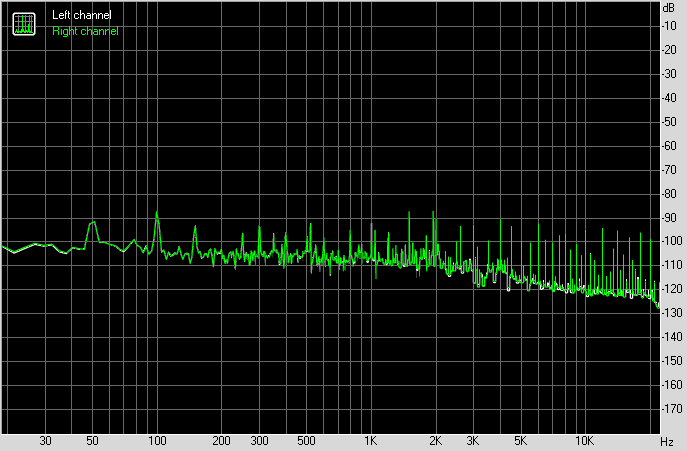

Уровень шума

	Левый	Правый
Мощность RMS, дБ	-76.7	-76.6
Мощность RMS, дБ (A)	-76.6	-76.6
Пиковый уровень, дБ	-55.5	-55.2
Смещение DC, %	+0.0	-0.0

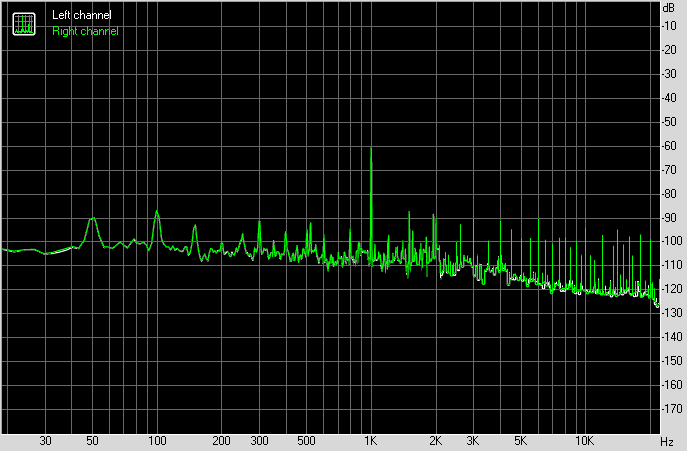

Динамический диапазон

	Левый	Правый
Динамический диапазон, дБ	+77.6	+77.5
Динамический диапазон, дБ (А)	+77.7	+77.6
Смещение DC, %	+0.00	-0.00

Гармонические искажения + шум (-3 дБ)

	Левый	Правый
Гармонические искажения, %	0.01184	0.01175
Гармонические искажения + шум , %	0.18715	0.18711
Гармонические искажения + шум (A-взвеш.), %	0.20674	0.20670

Интермодуляционные искажения

	Левый	Правый
Интермодуляционные искажения + шум, %	0.21127	0.21061
Интермодуляционные искажения + шум (A-взвеш.), %	0.21107	0.21040

Взаимопроникновение стереоканалов

	Левый	Правый
Проникновение на 100 Гц, дБ	-68	-69
Проникновение на 1000 Гц, дБ	-66	-66
Проникновение на 10000 Гц, дБ	-65	-65

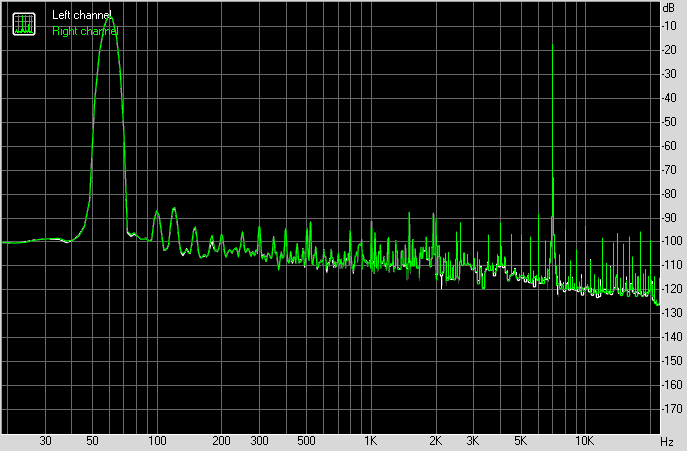

Интермодуляционные искажения (переменная частота)

	Левый	Правый
Интермодуляционные искажения + шум на 5000 Гц,	0.02879	0.02847
Интермодуляционные искажения + шум на 10000 Гц,	0.02757	0.02720
Интермодуляционные искажения + шум на 15000 Гц,	0.02936	0.02900

Питание, охлаждение

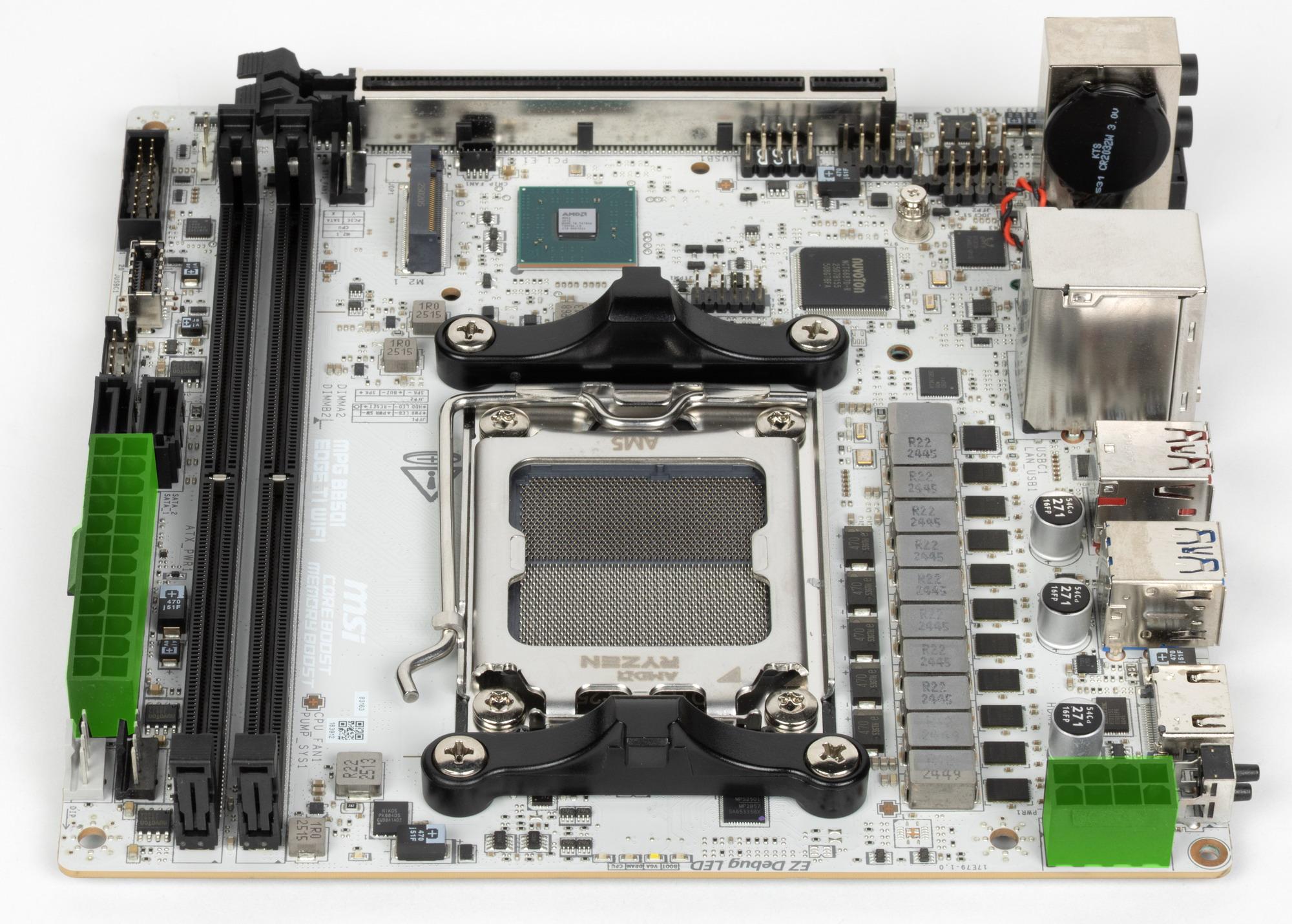

Для питания платы на ней предусмотрены 2 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще 8-контактный EPS12V.

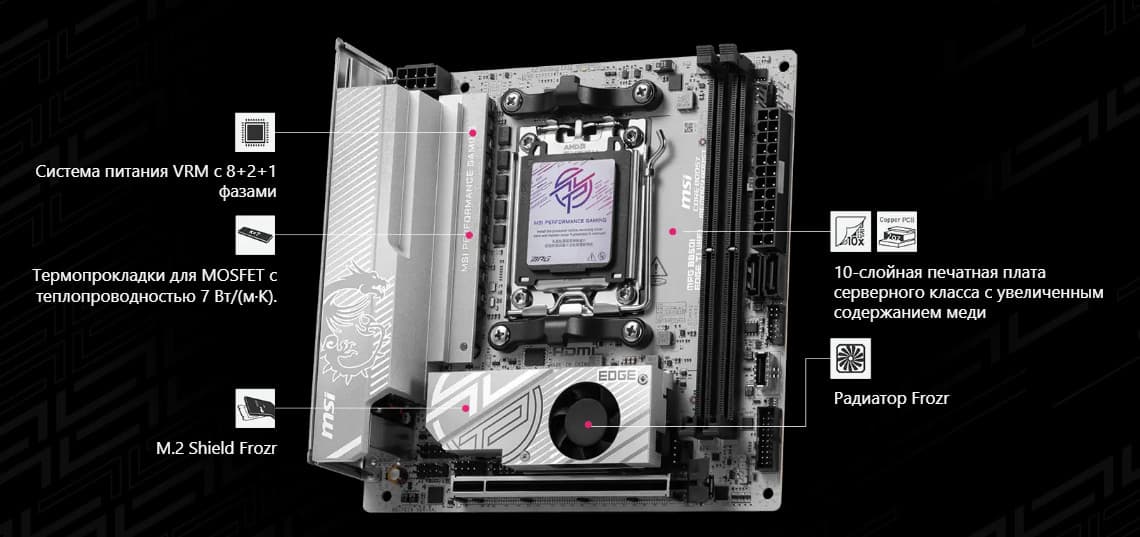

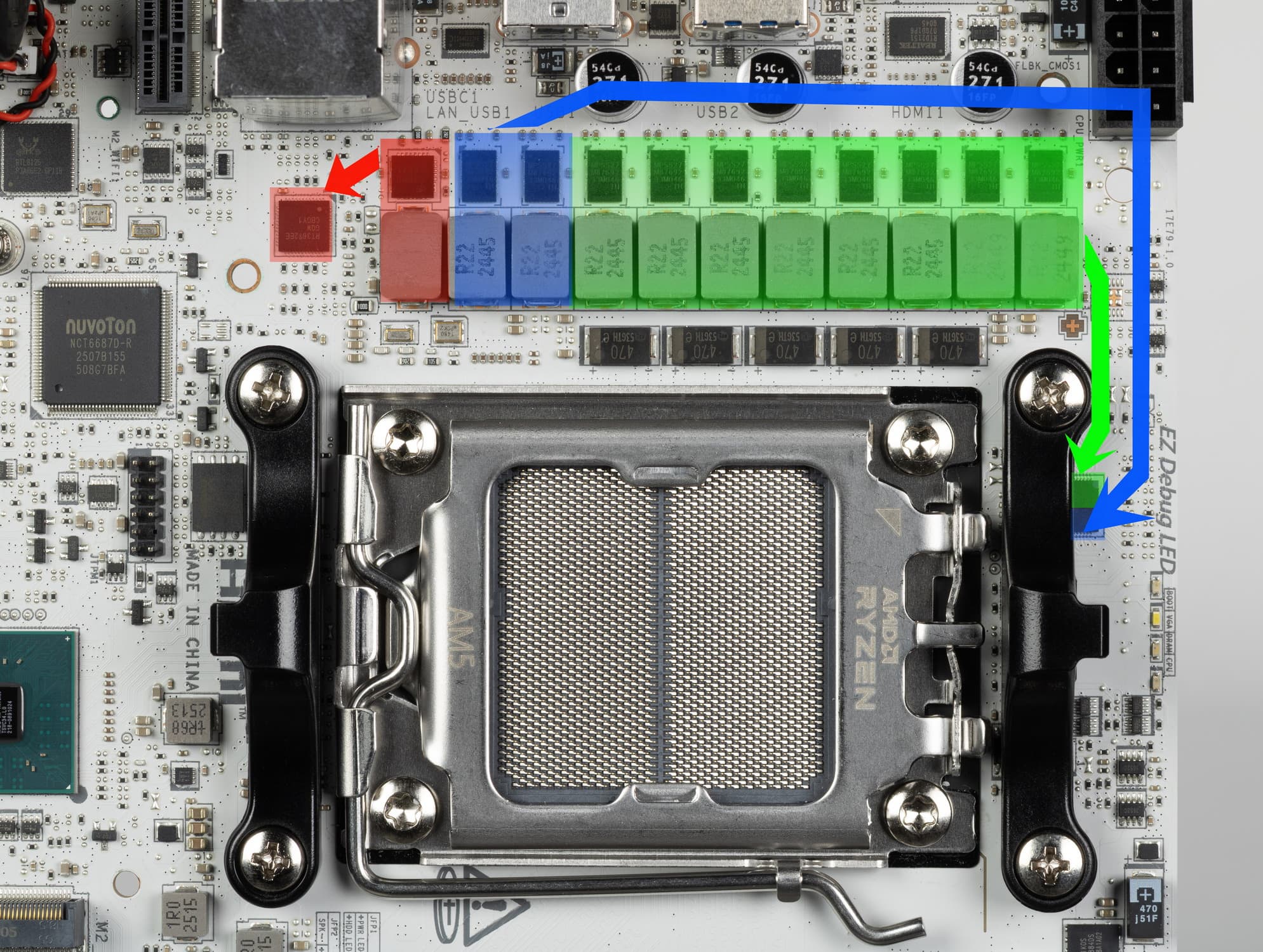

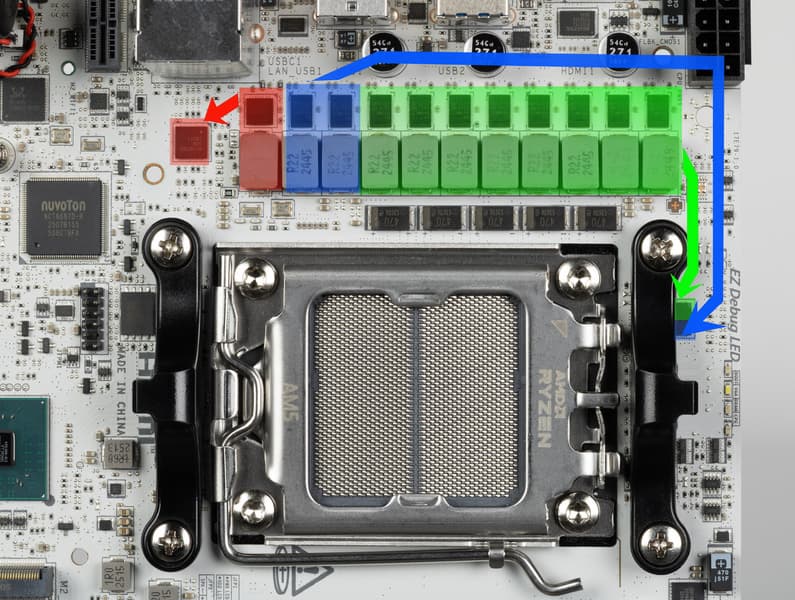

Внешне схема питания выглядит как 8+2+1: 8 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 1 фазa — VDD_MISC (вывод встроенной графики).

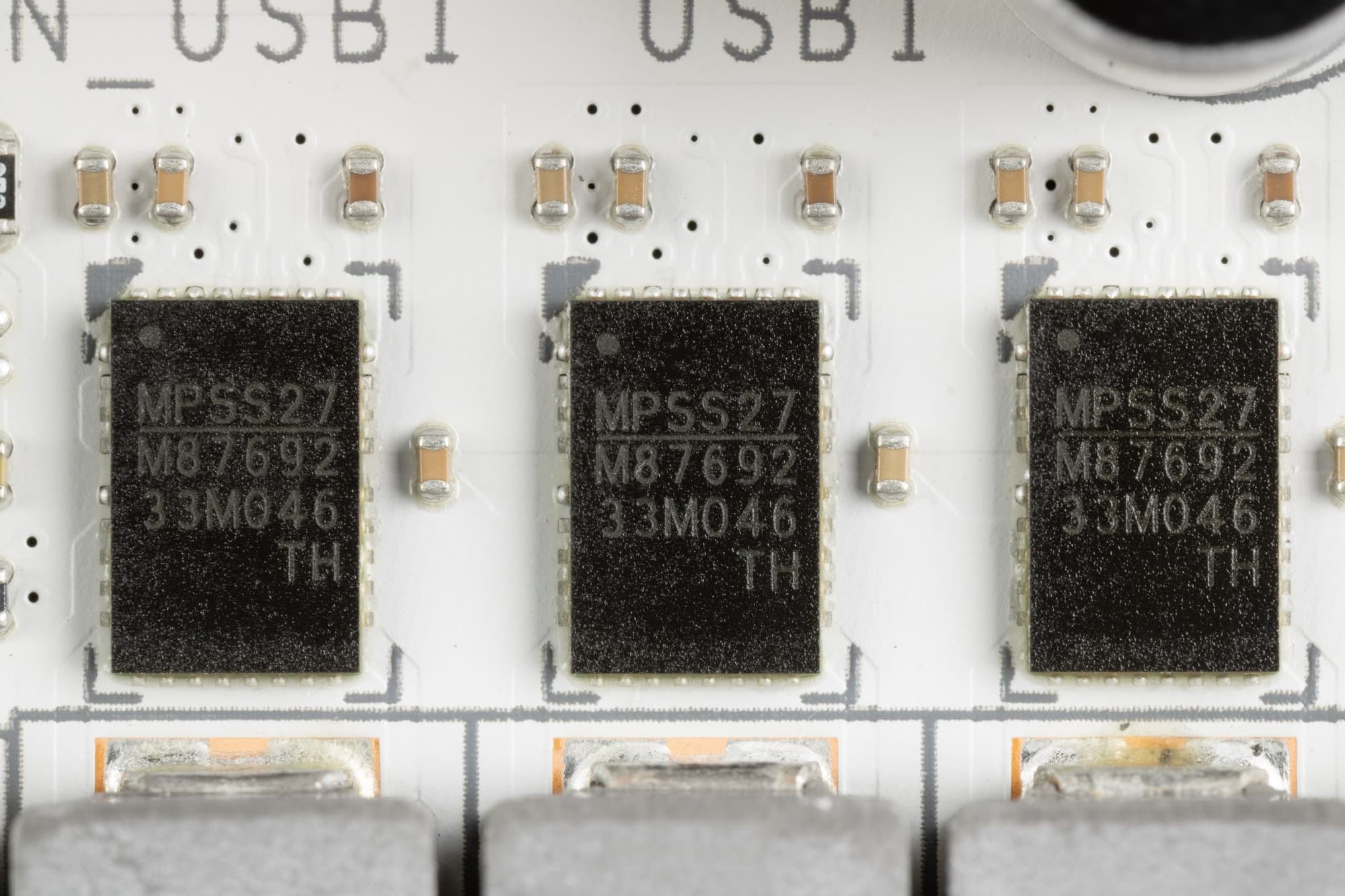

Каждый канал фазы имеет суперферритовый дроссель и в случае с VCore+SoC транзисторную сборку M87692 от Monolithic Power Systems (до 90A).

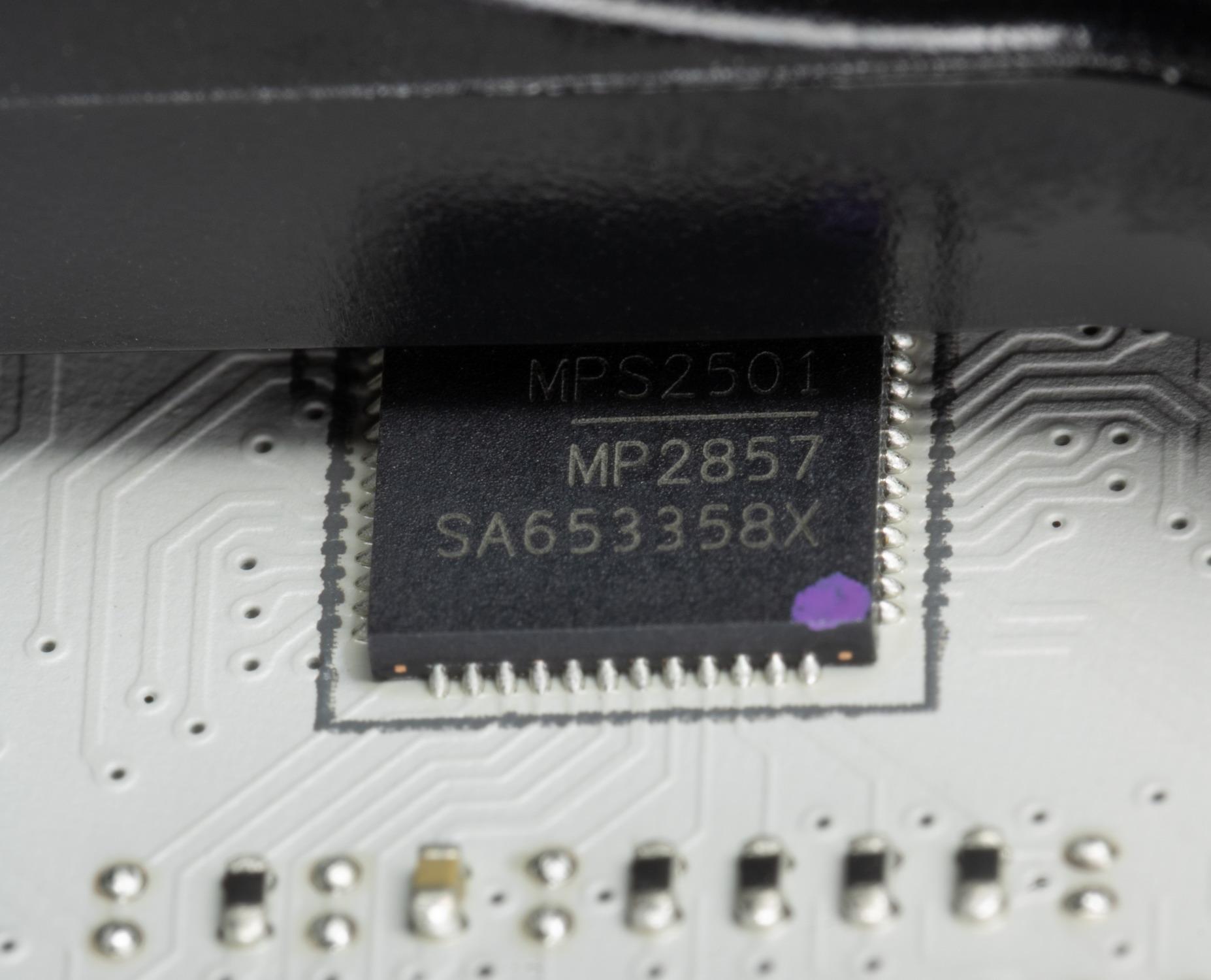

Управляет этими наборами фаз VCore и SoC (8+2) ШИМ-контроллер MP2857 от того же производителя MPS.

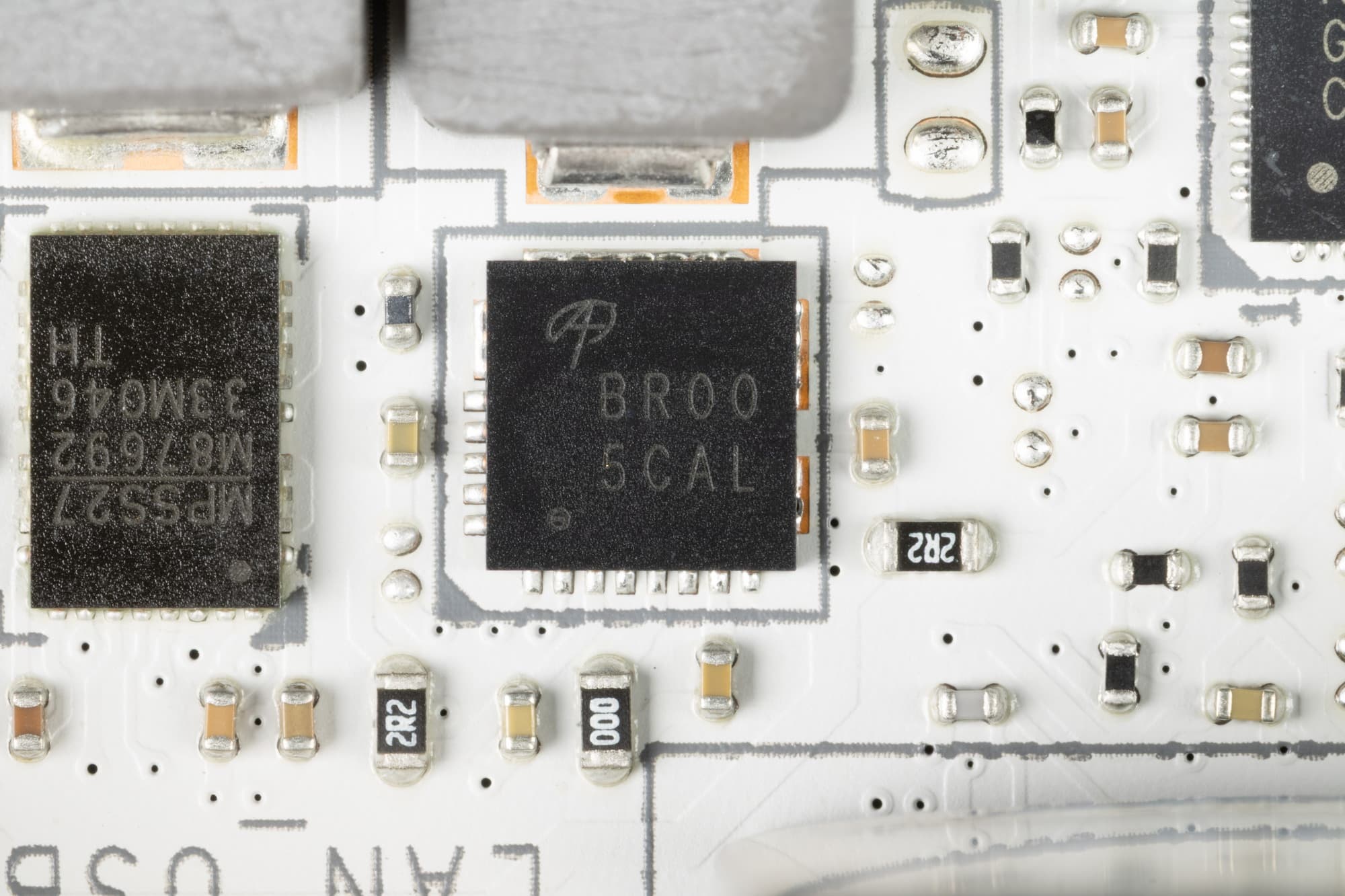

Фаза питания встроенной графики имеет транзисторную сборку AOZ5516QI от Alpha&Omega Semi (55A).

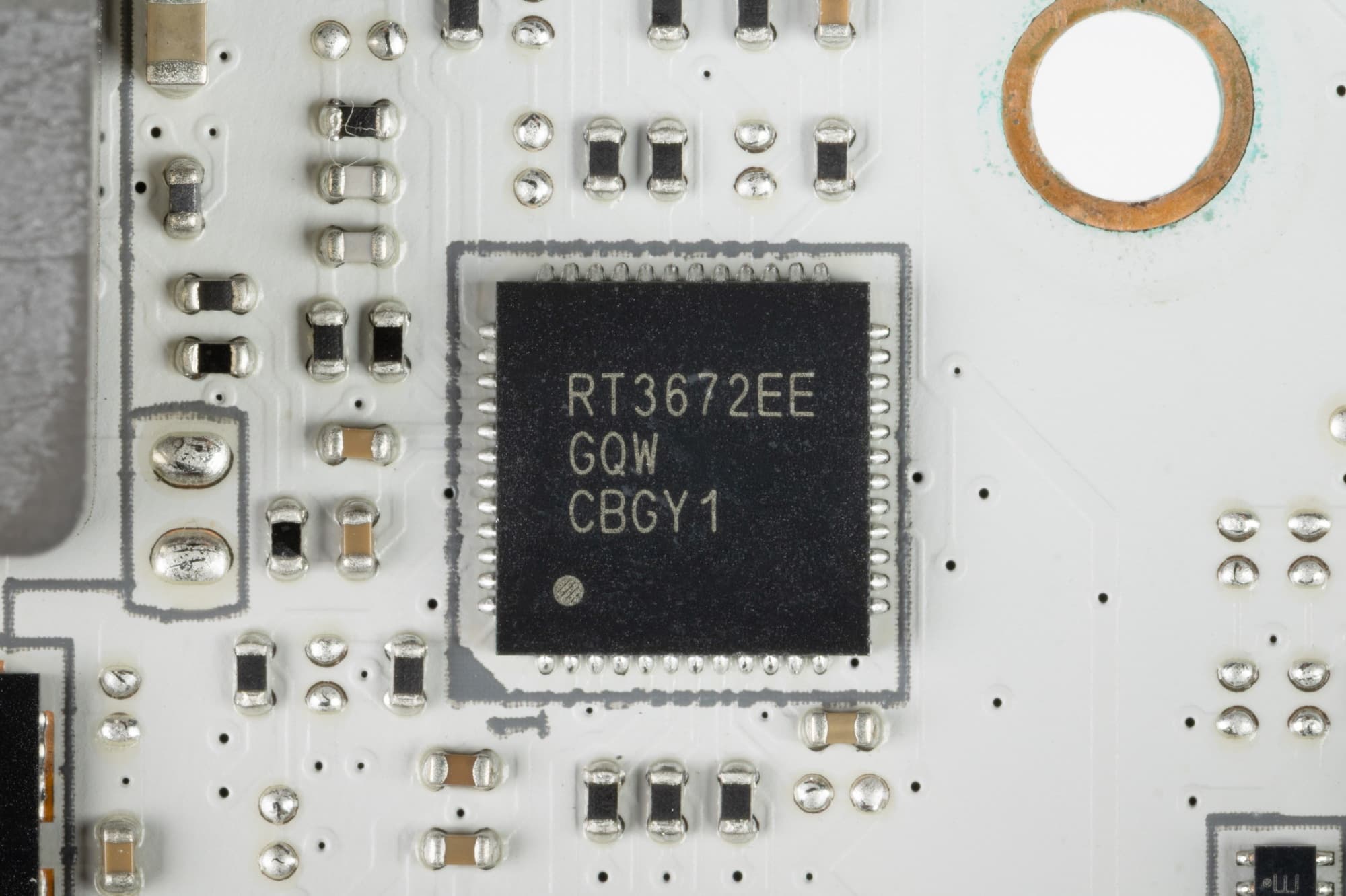

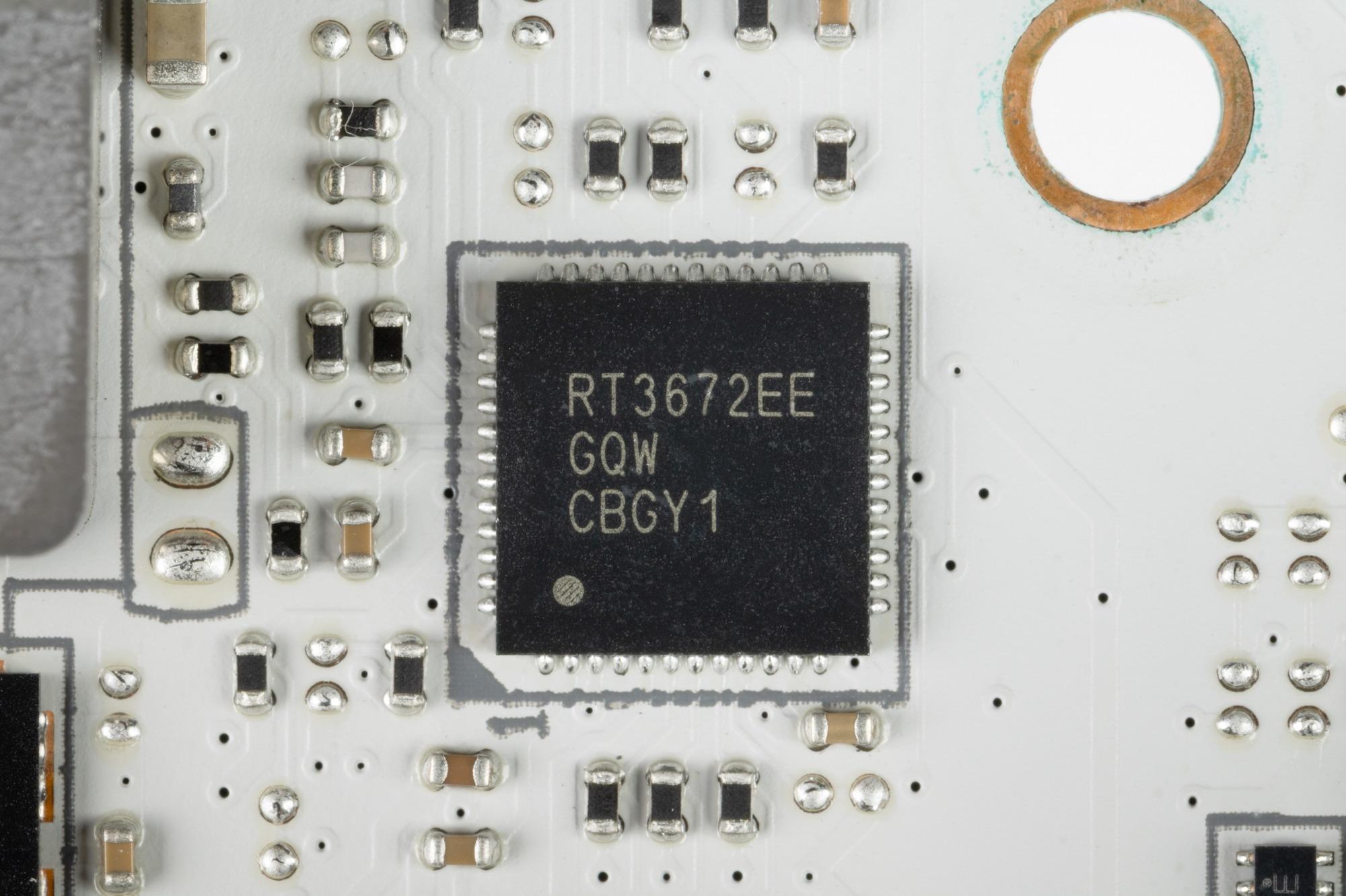

Управляет этой фазой питания ШИМ-контроллер RT3672 от Richtek.

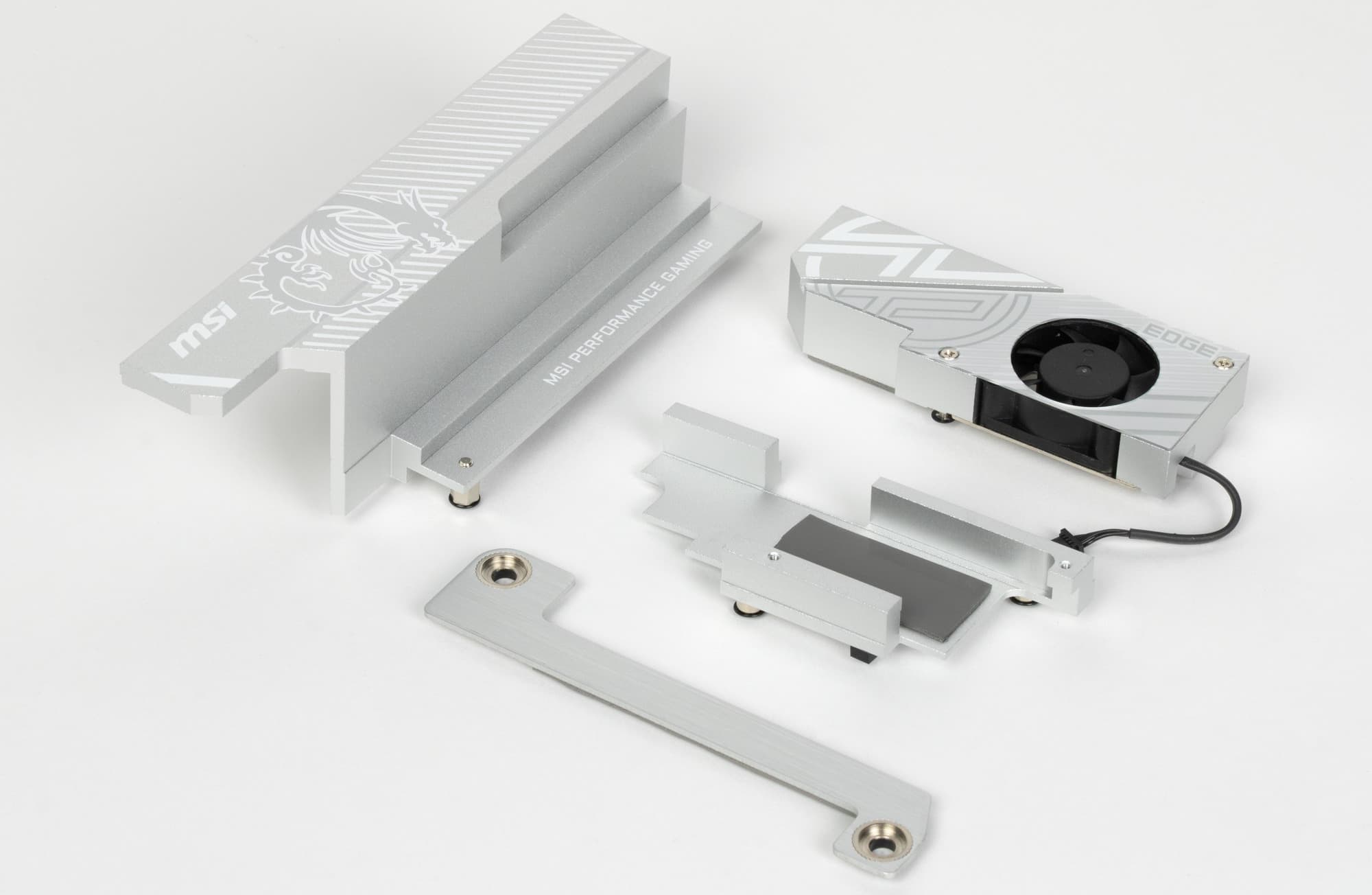

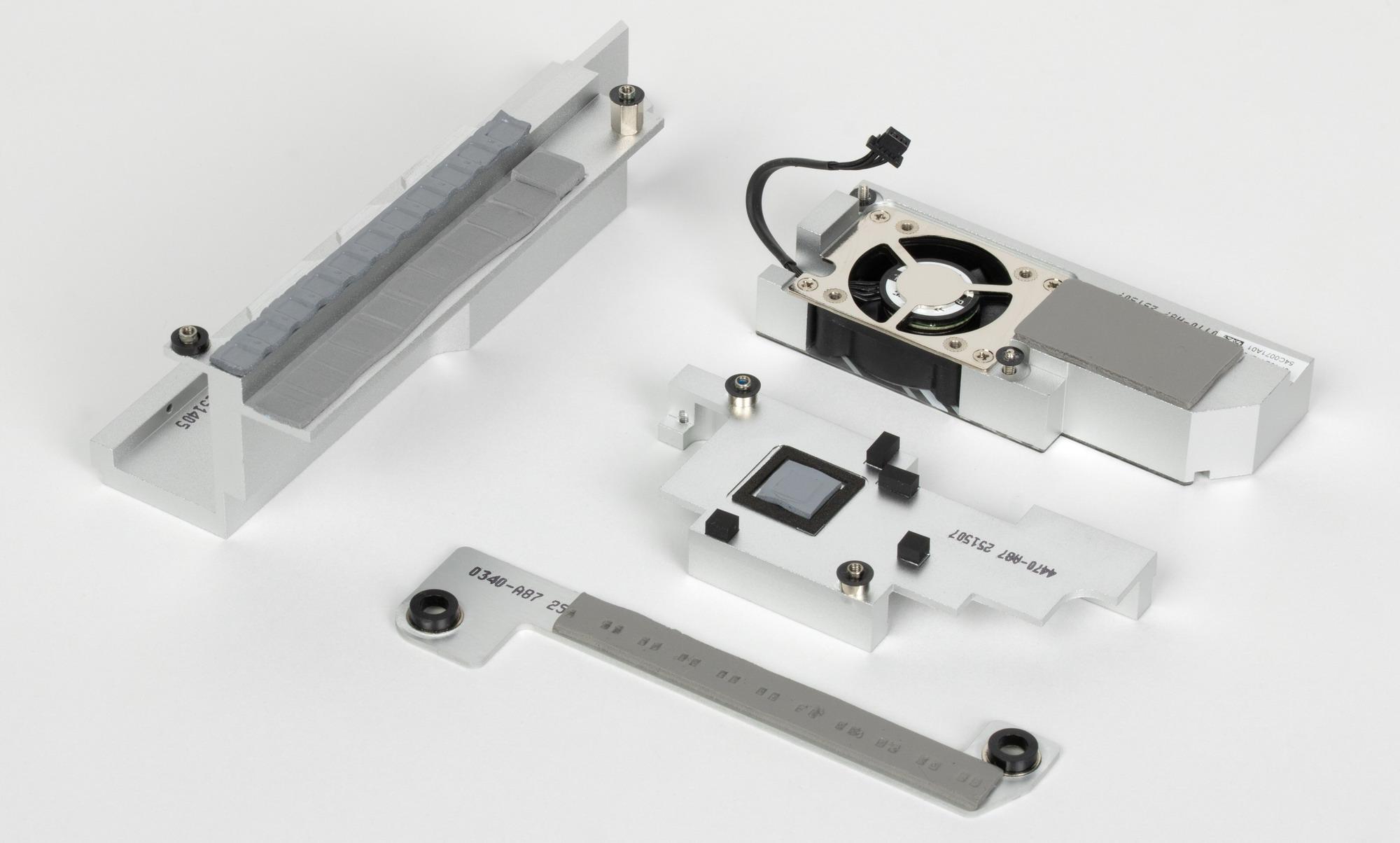

Теперь про охлаждение.

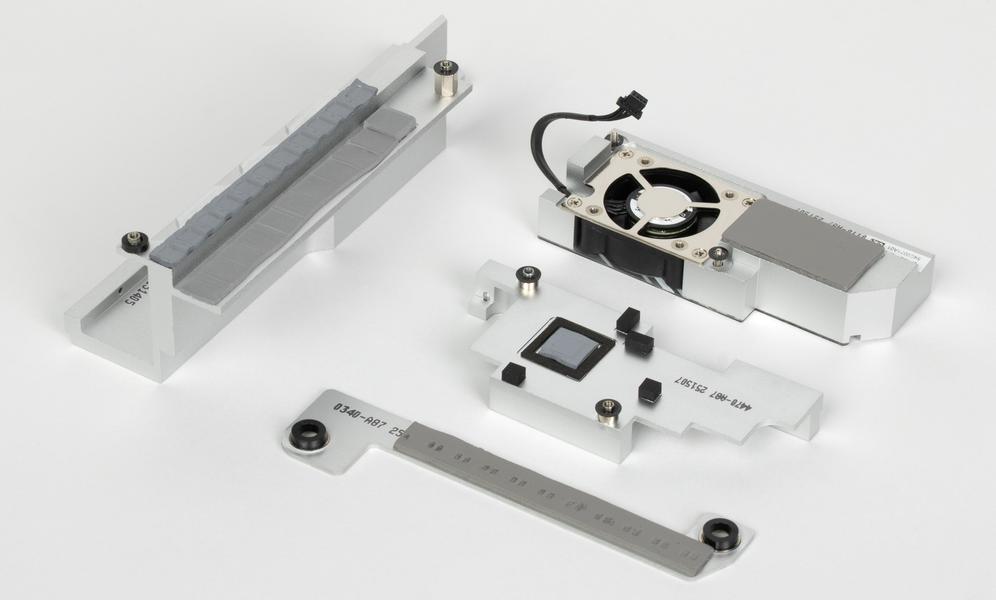

Не все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей, однако тот же радиатор используется и для охлаждения тыльной стороны модулей в слоте M.2_1, поэтому верхний радиатор последнего имеет небольшой вентилятор для усиления в целом такой конструкции охлаждения. VRM-секция имеет свой раздельный радиатор.

Как я уже упоминал ранее, только слот M.2_1 имеет радиатор, а слот M.2_2 на оборотной стороне платы – без охлаждения.

Напомню, что материнская плата не имеет полноценного бэкплейта, однако на тыльной стороне установлена пластина для охлаждения текстолита в месте силовых преобразователей VRM.

Подсветка

Все о внешней красоте

В данном случае сама матплата подсветки не имеет., но мы помним про 1 разъем для подключения внешней подсветки ARGB. Кому не нравится — всегда подсветку можно выключить через то же ПО.

Управление подсветкой осуществляется с помощью утилиты Mystic Light, входящей в состав ПО MSI Center.

Программное обеспечение под Windows

Фирменное ПО MSI

Все программное обеспечение можно скачать с сайта производителя MSI.com.

Управление производится с помощью универсальной программы MSI Center.

Имеется утилита, которая позволяет автоматически выставить в играх оптимальные для данной конфигурации ПК настройки. Верить или нет этому ИИ — каждый решает сам для себя.

Можно настраивать работу платы не только частотам или вольтажам, но и регулировать работу вентиляторов. Следует особо отметить новую функциональность ПО — управление всеми вентиляторами с помощью ИИ, когда точками отсчета являются нагрев CPU и GPU (то есть нагрев видеокарты также учитывается), в расчет берутся показания через драйверы от Nvidia, AMD, Intel, а также собственного датчика на материнке возле видеокарты.

Можно перейти на традиционный выбор настроек работы вентиляторов.

Мониторинг состояния — обязательная закладка у всех современных утилит.

А если не хотите самостоятельно решать и подбирать настройки и конфигурации работы процессора, памяти, СО, подсветки, то можно просто поручить искусственному интеллекту этим заниматься. -)

Настройки BIOS

Что нам дают тонкости настроек в BIOS

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

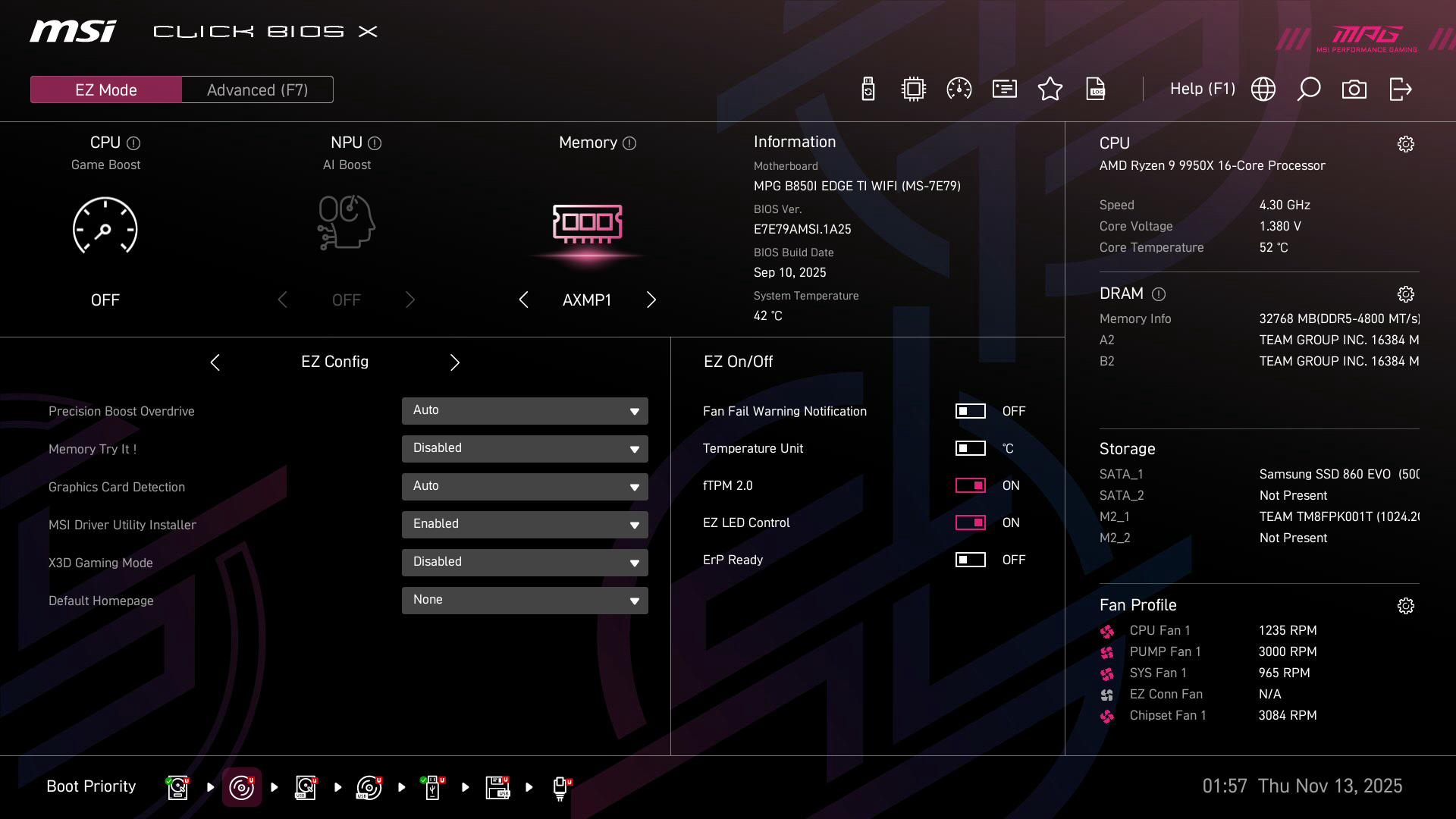

Попадаем в общее «простое» меню EZ Mode, где настроек мало, но мы видим вкладку Advanced так что переходим на нее (или нажимаем F7) и попадаем уже в «продвинутое» меню.

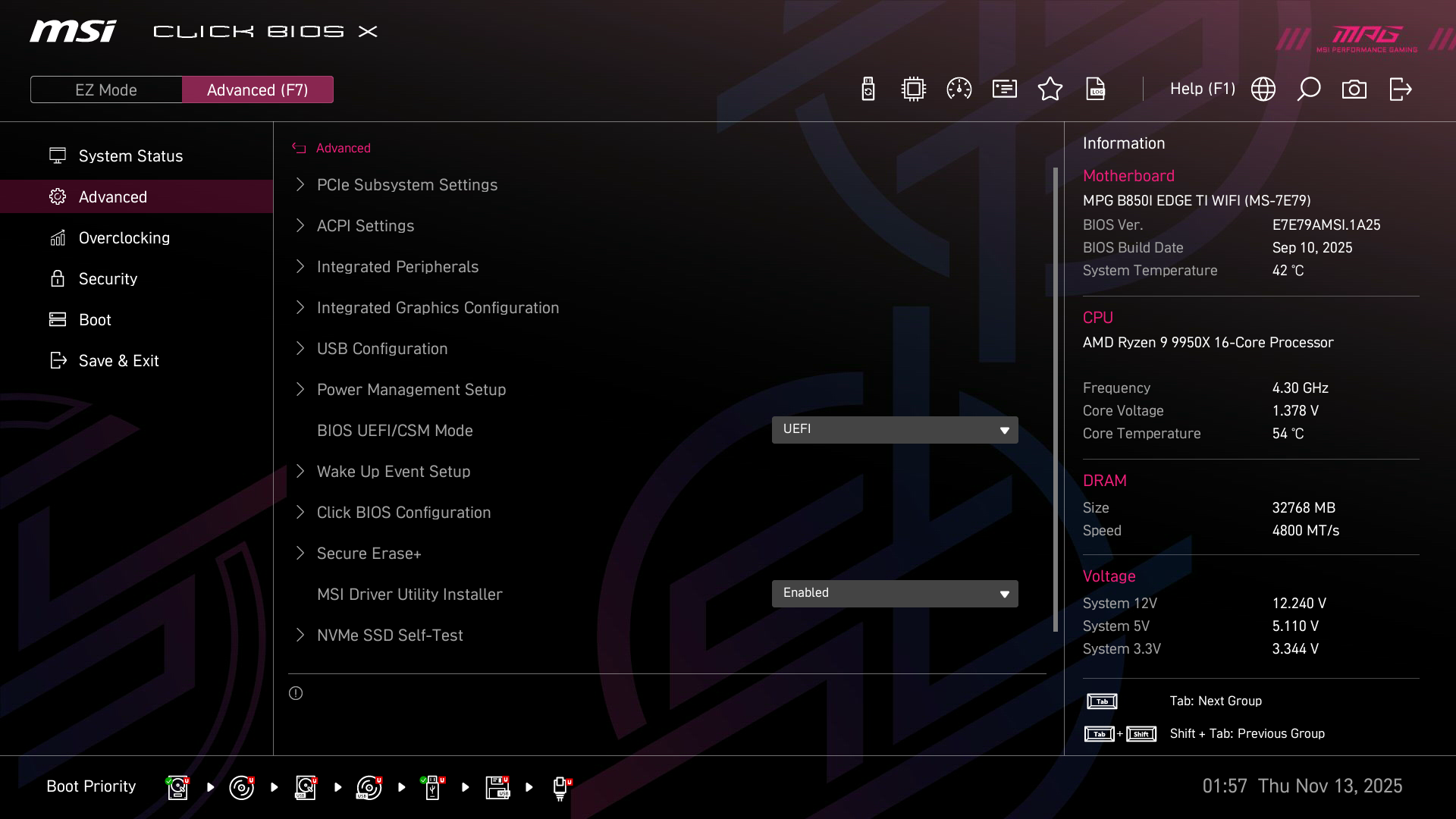

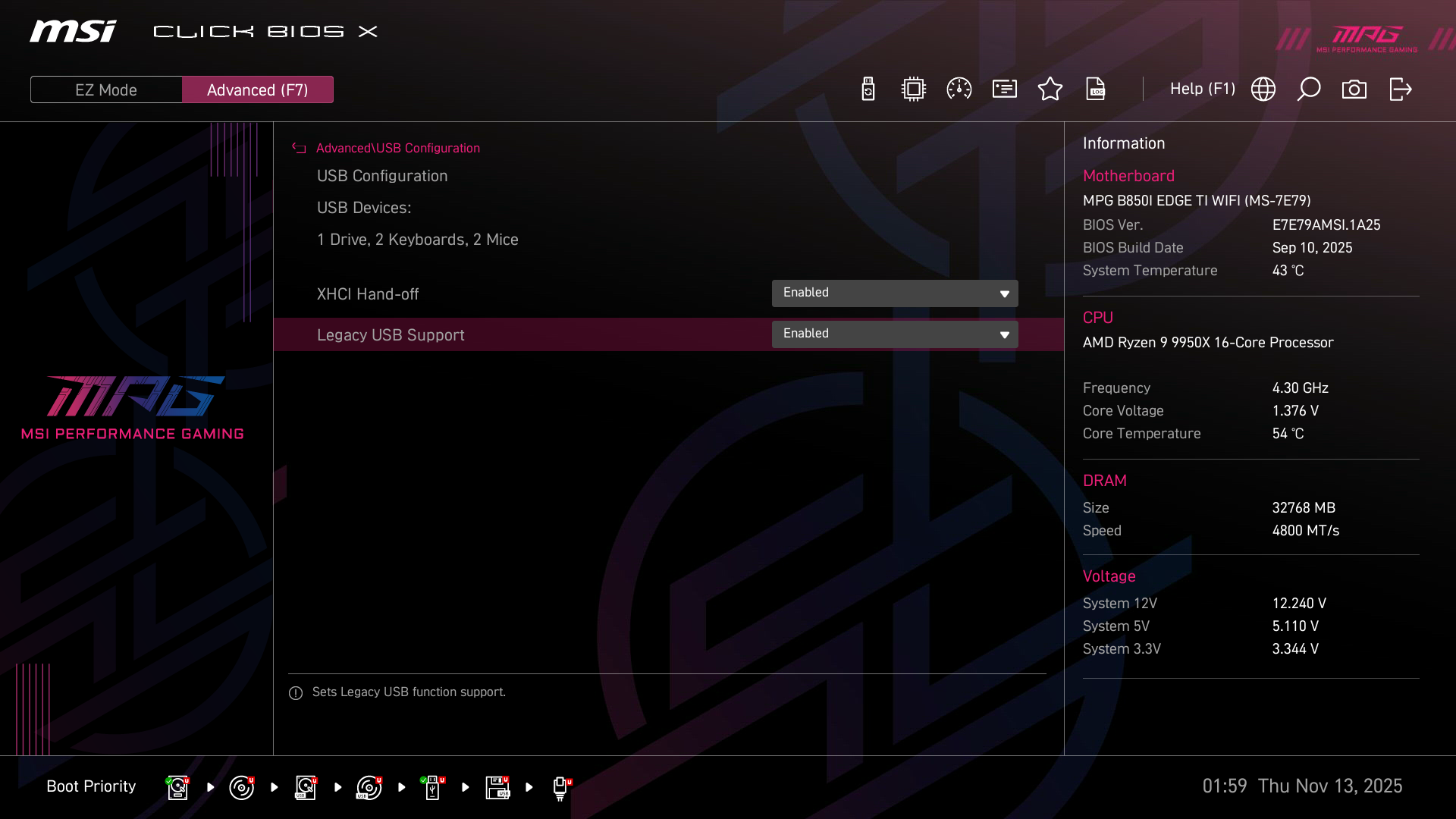

Управление периферией. В принципе стандартные позиции, когда можно управлять каждым узлом, слотом или портом, менять режимы работы, включать и выключать.

Следует особо обратить внимание в разделе на управление M.2 и слотом PCIe.

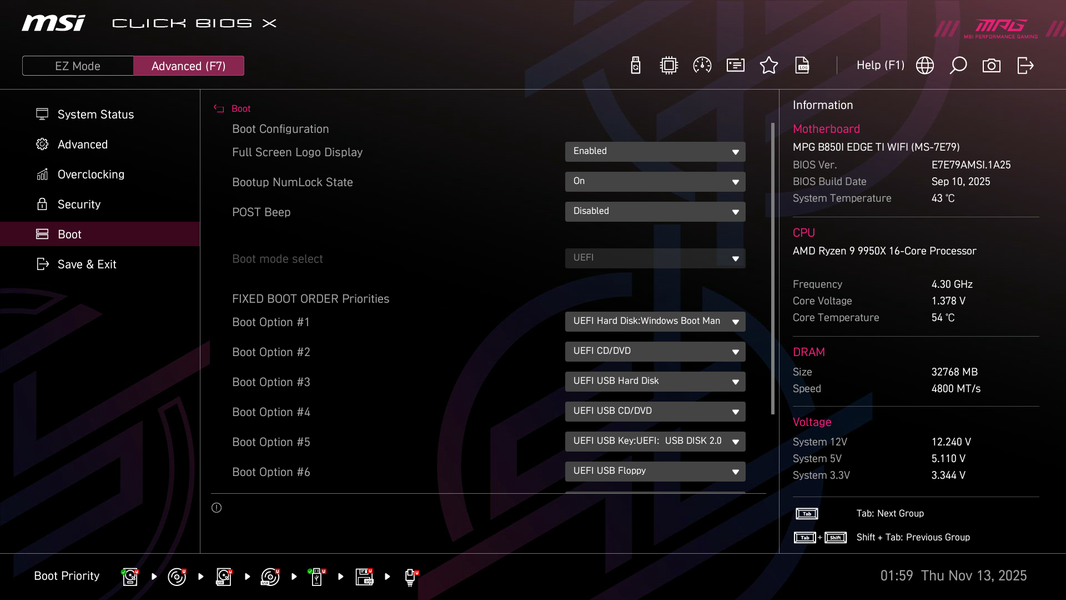

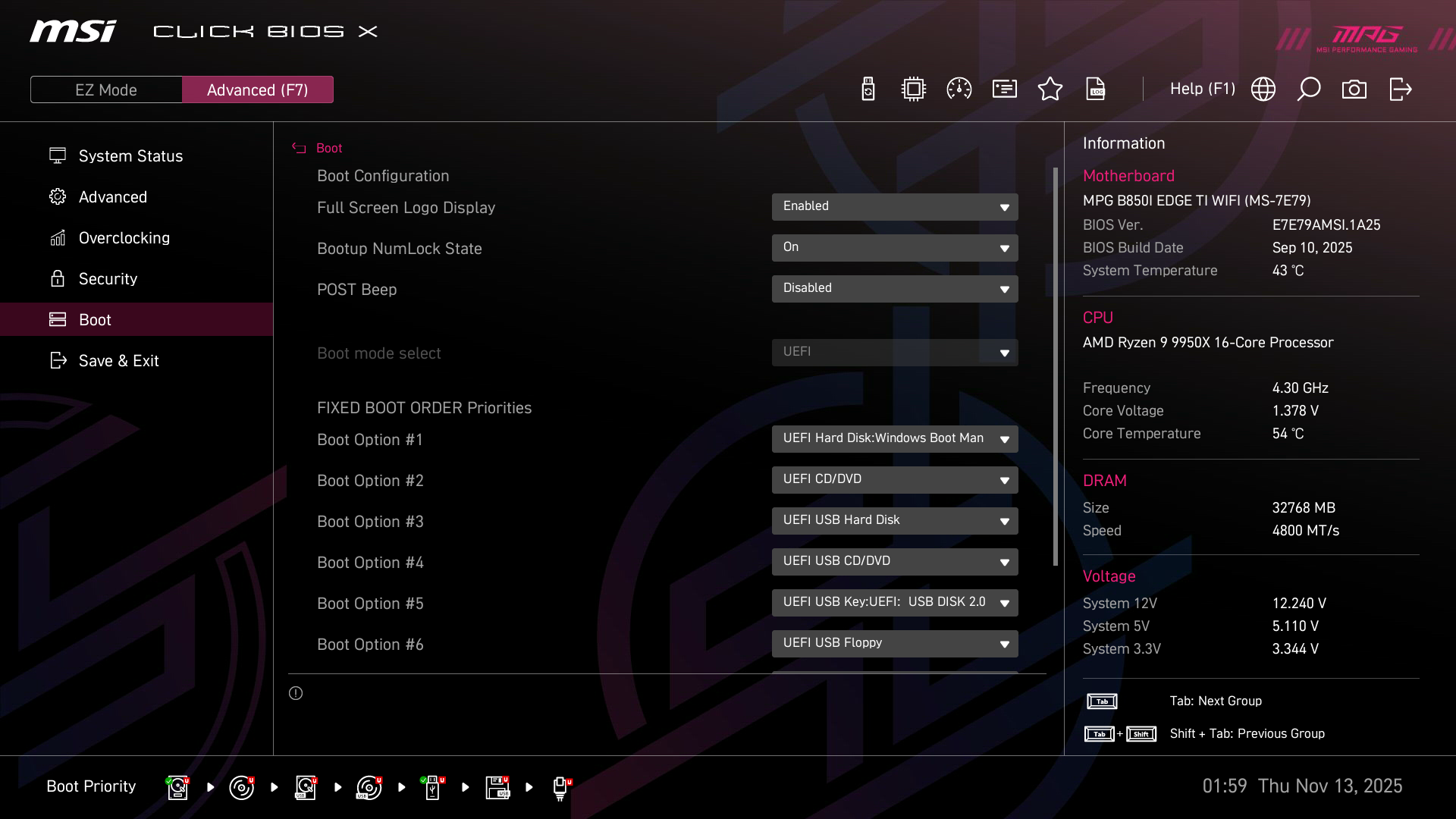

Мониторинг и опции загрузочного меню — всем хорошо известны. Там же есть утилита по настройке работы гнезд для вентиляторов.

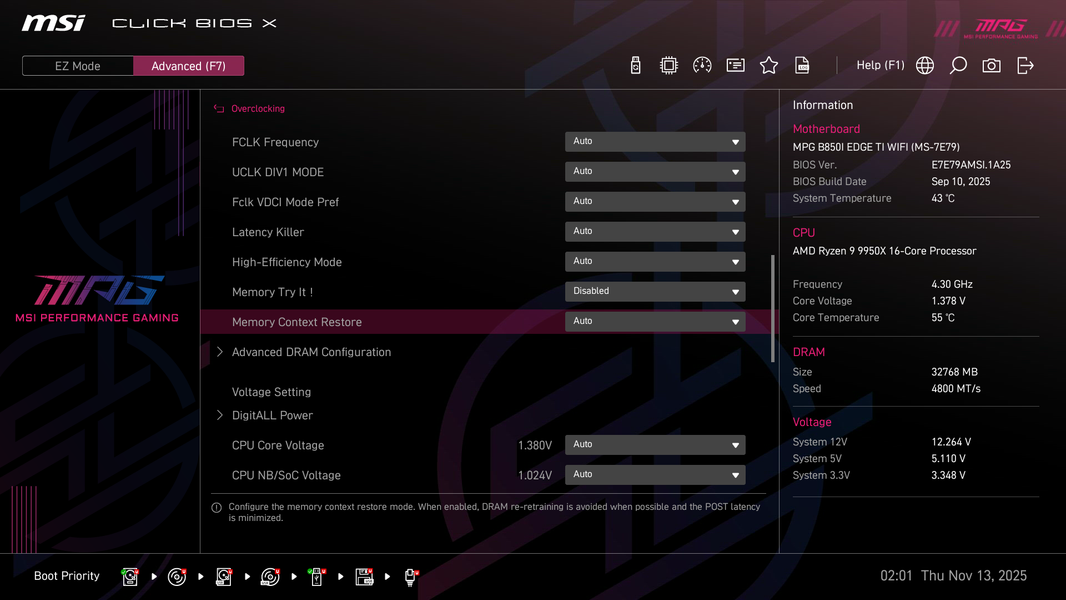

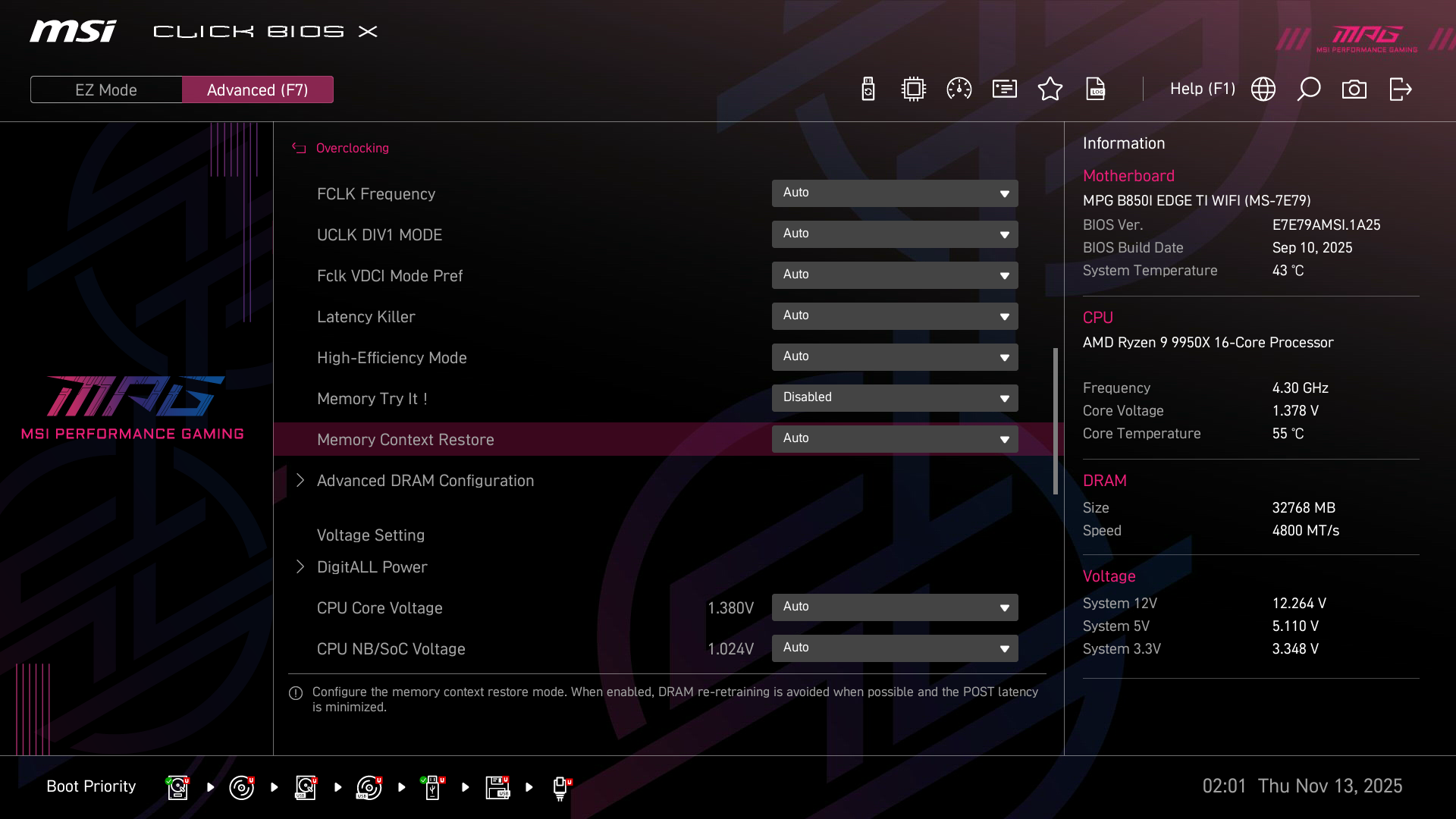

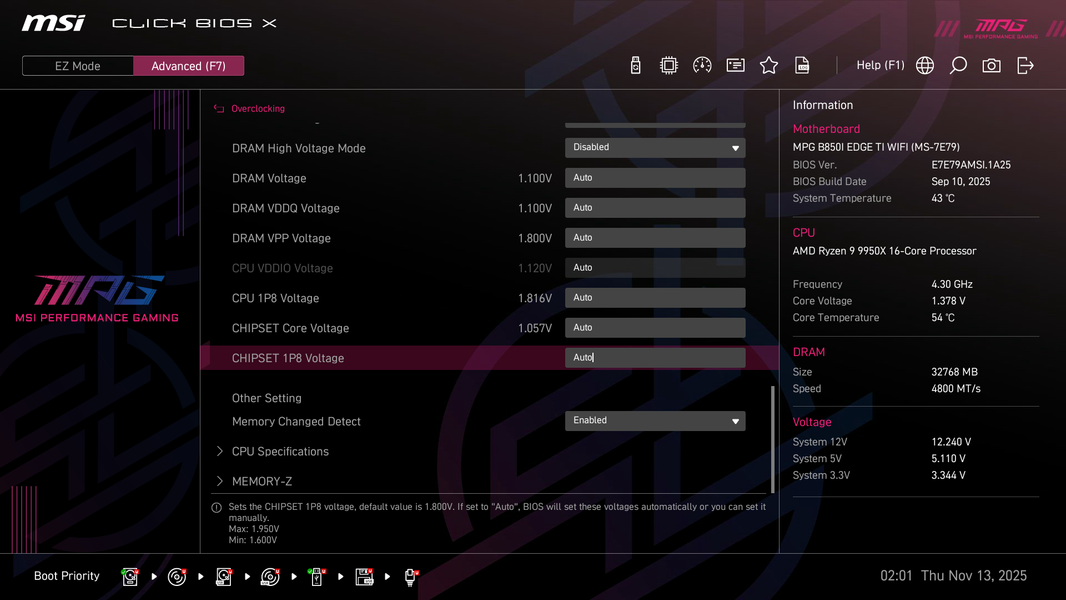

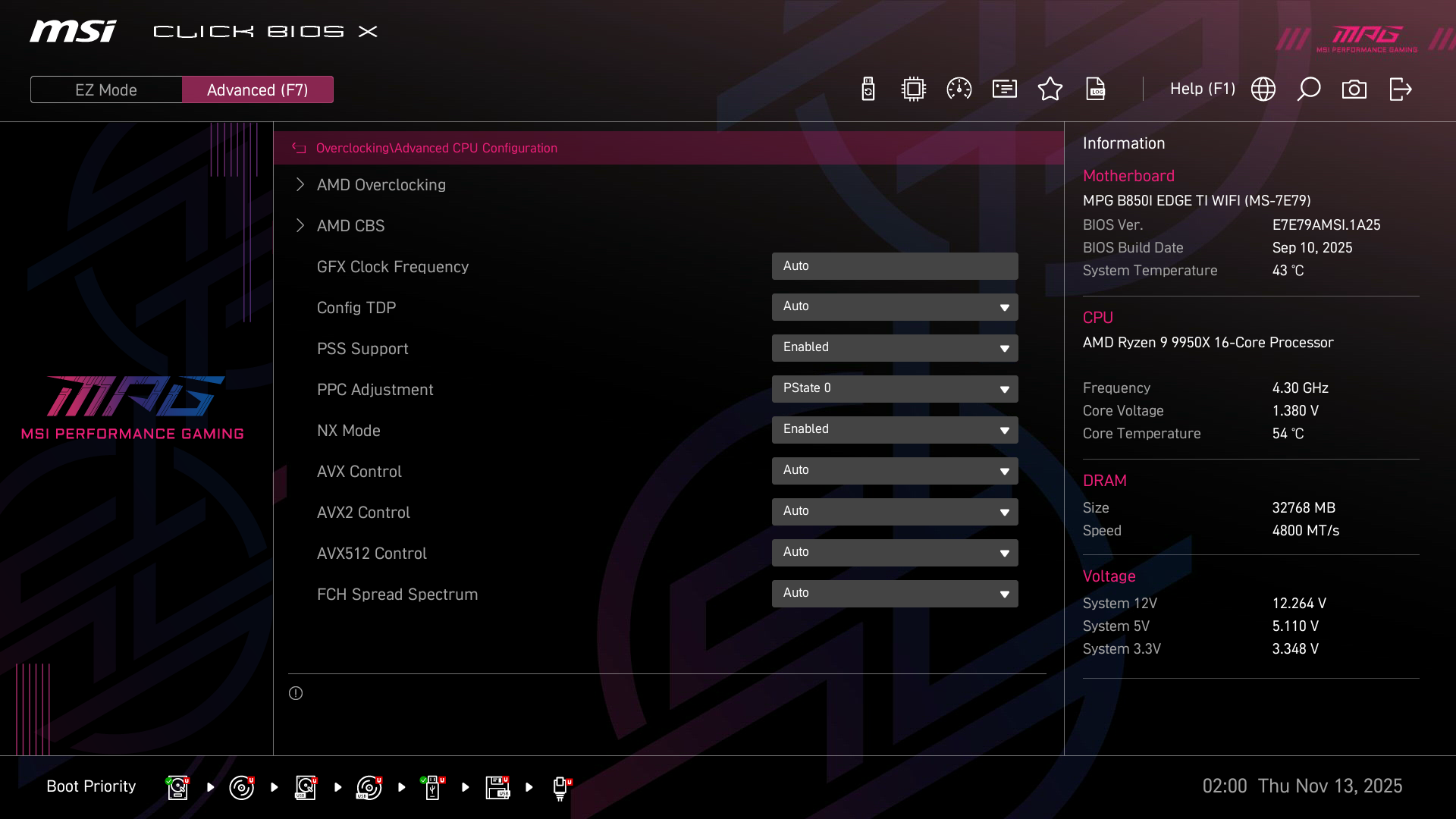

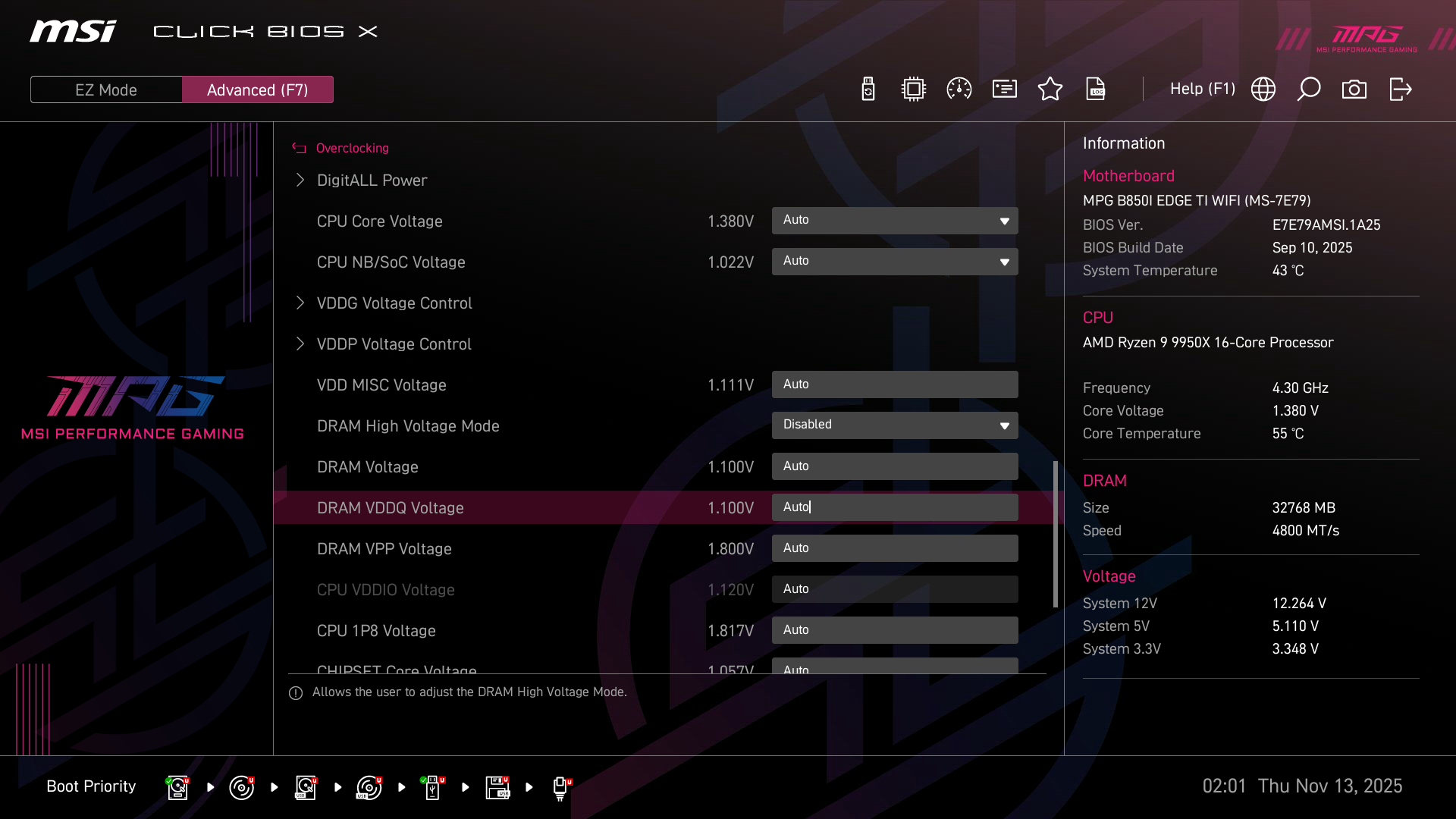

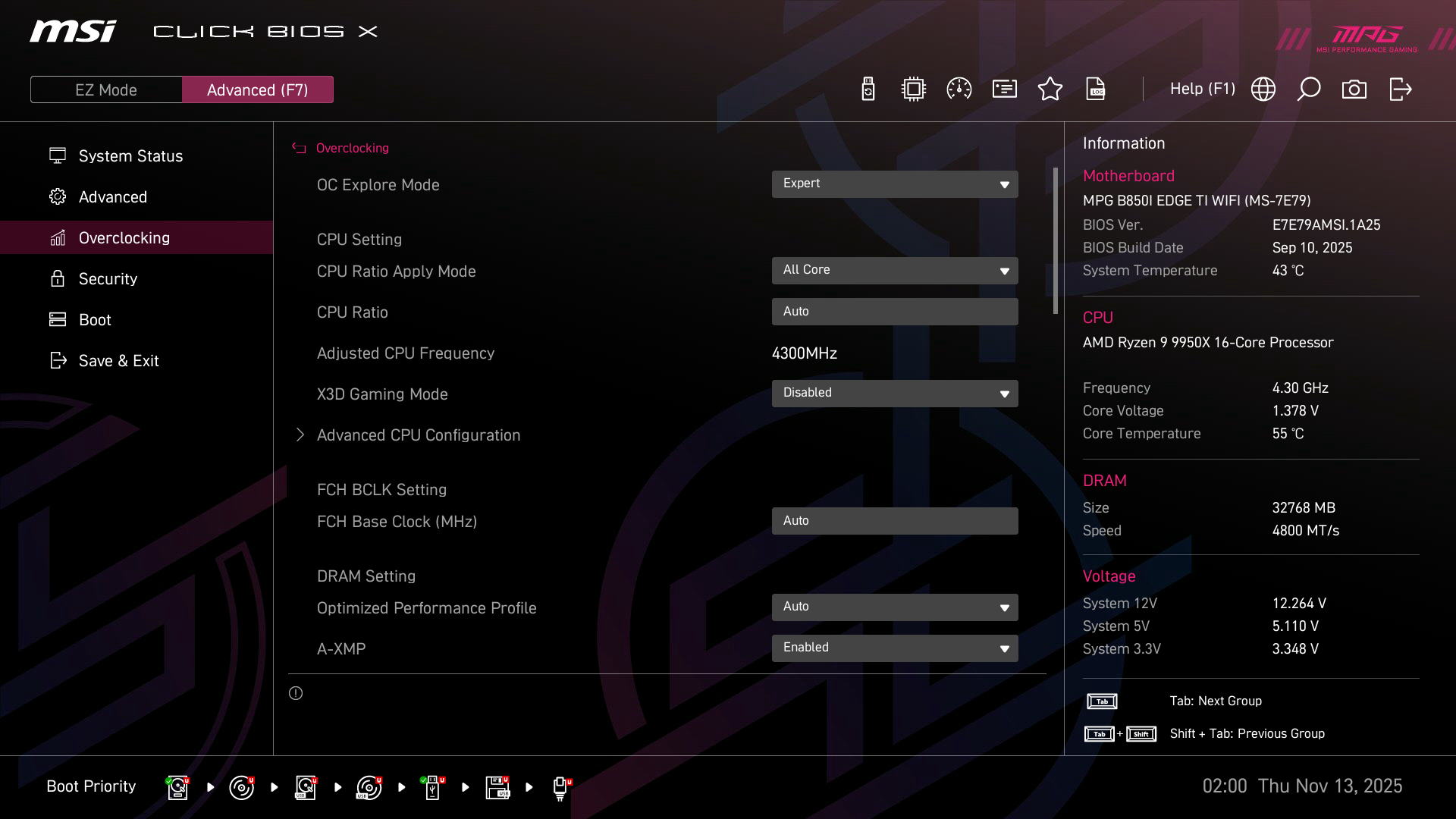

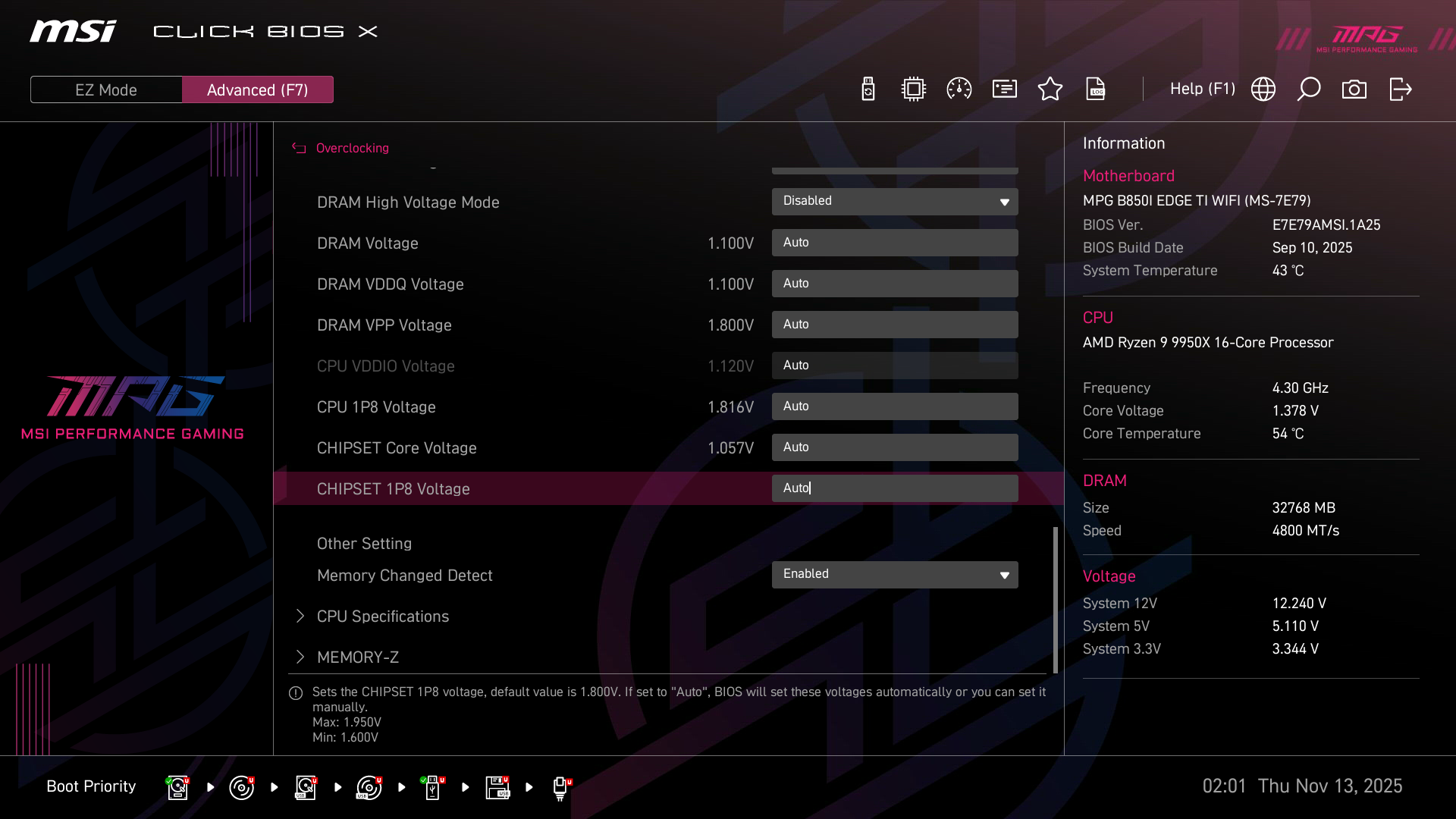

Для разгона есть по сути уже стандартные опции в рамках того, что поддерживают процессоры и оперативная память DDR5.

Опций более чем достаточно для серии MPG.

Работоспособность (и разгон)

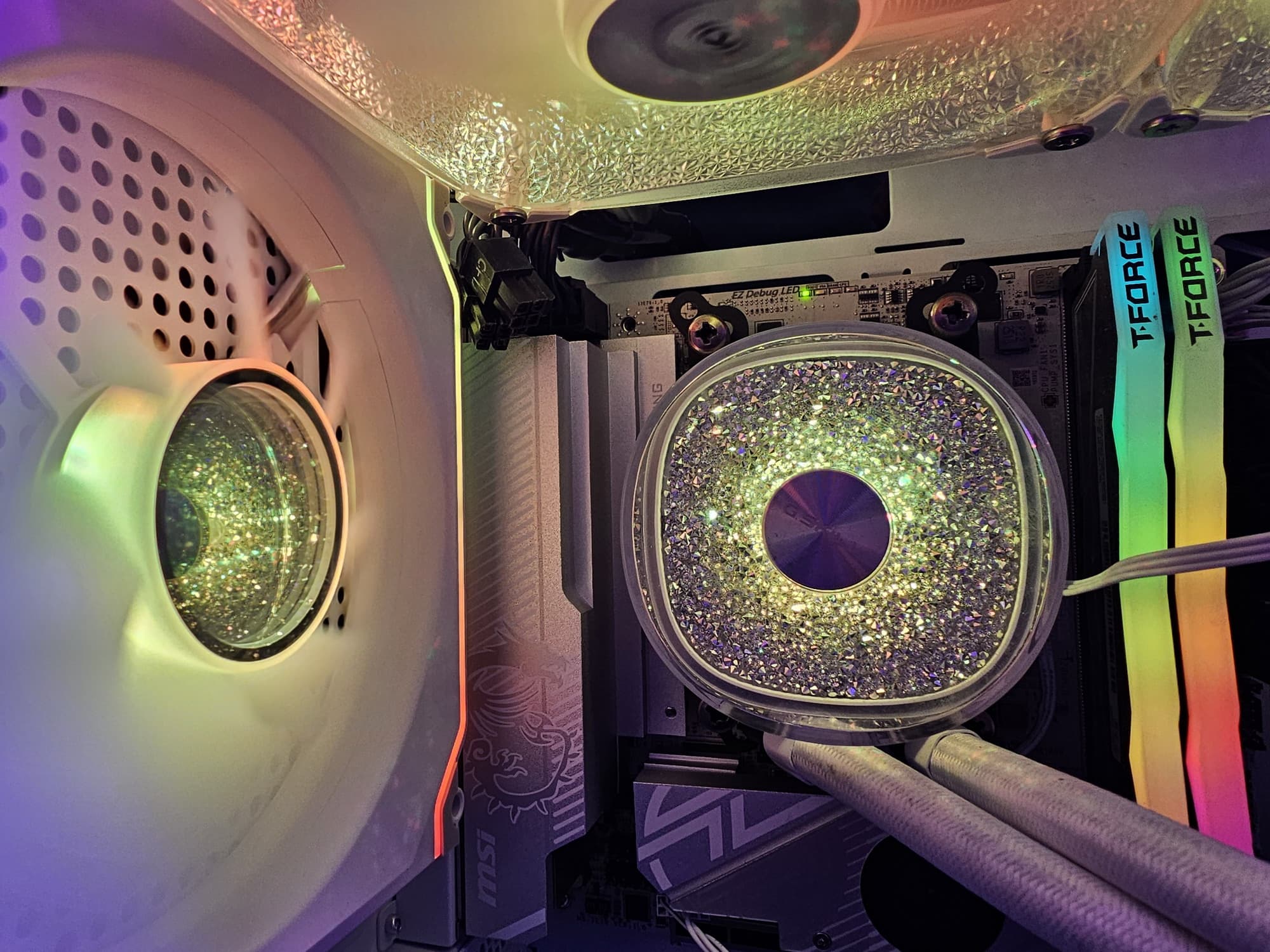

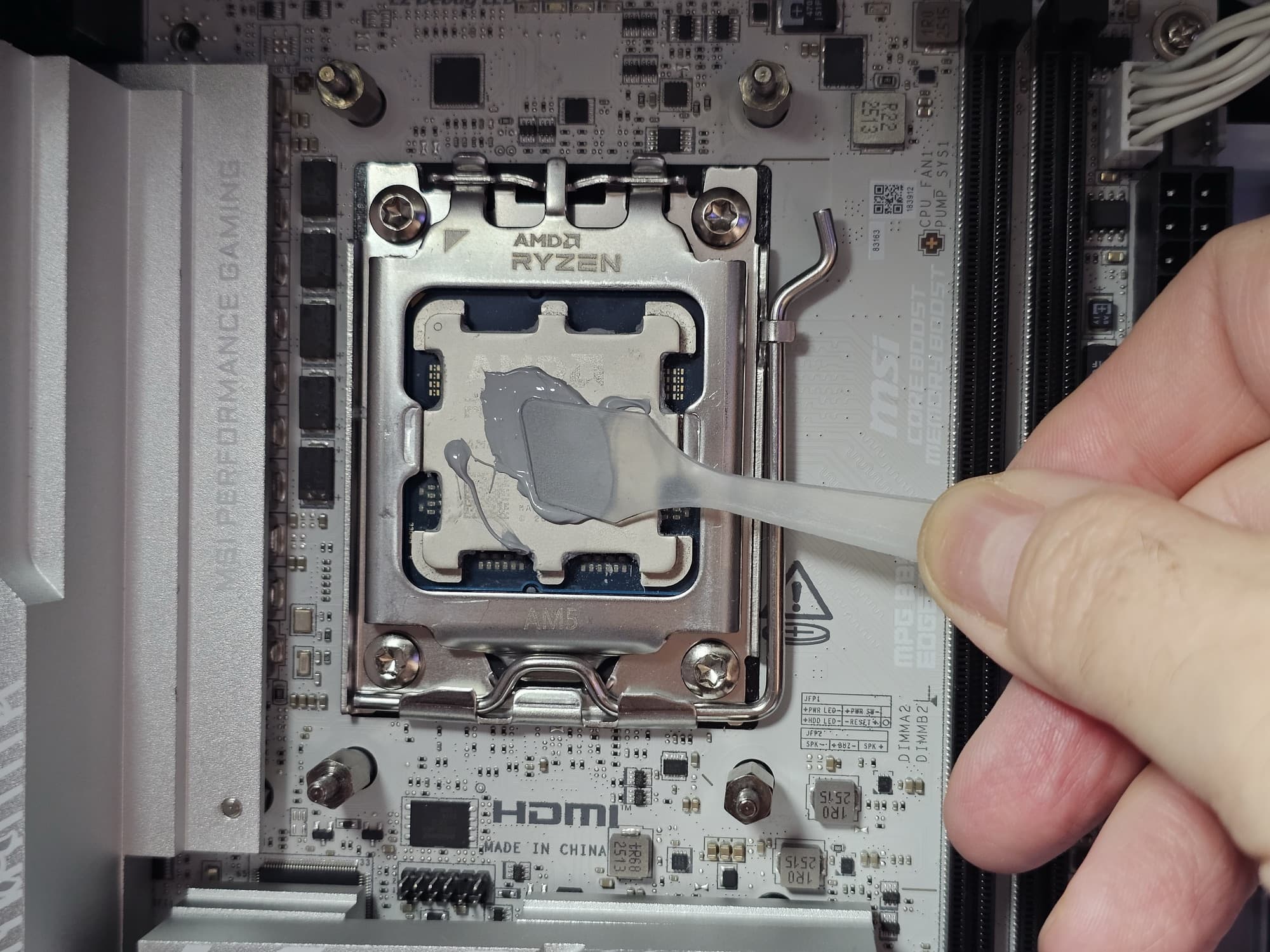

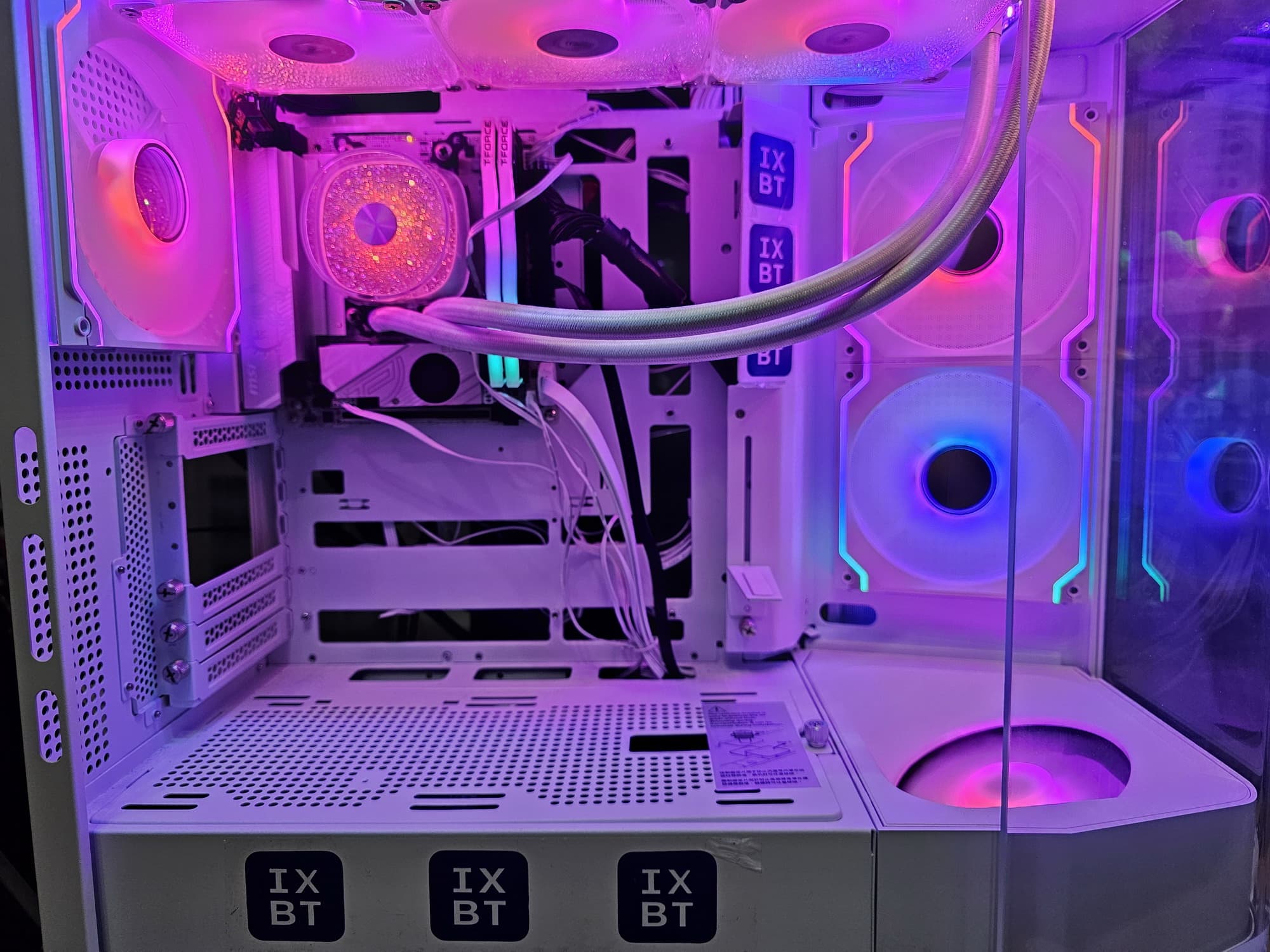

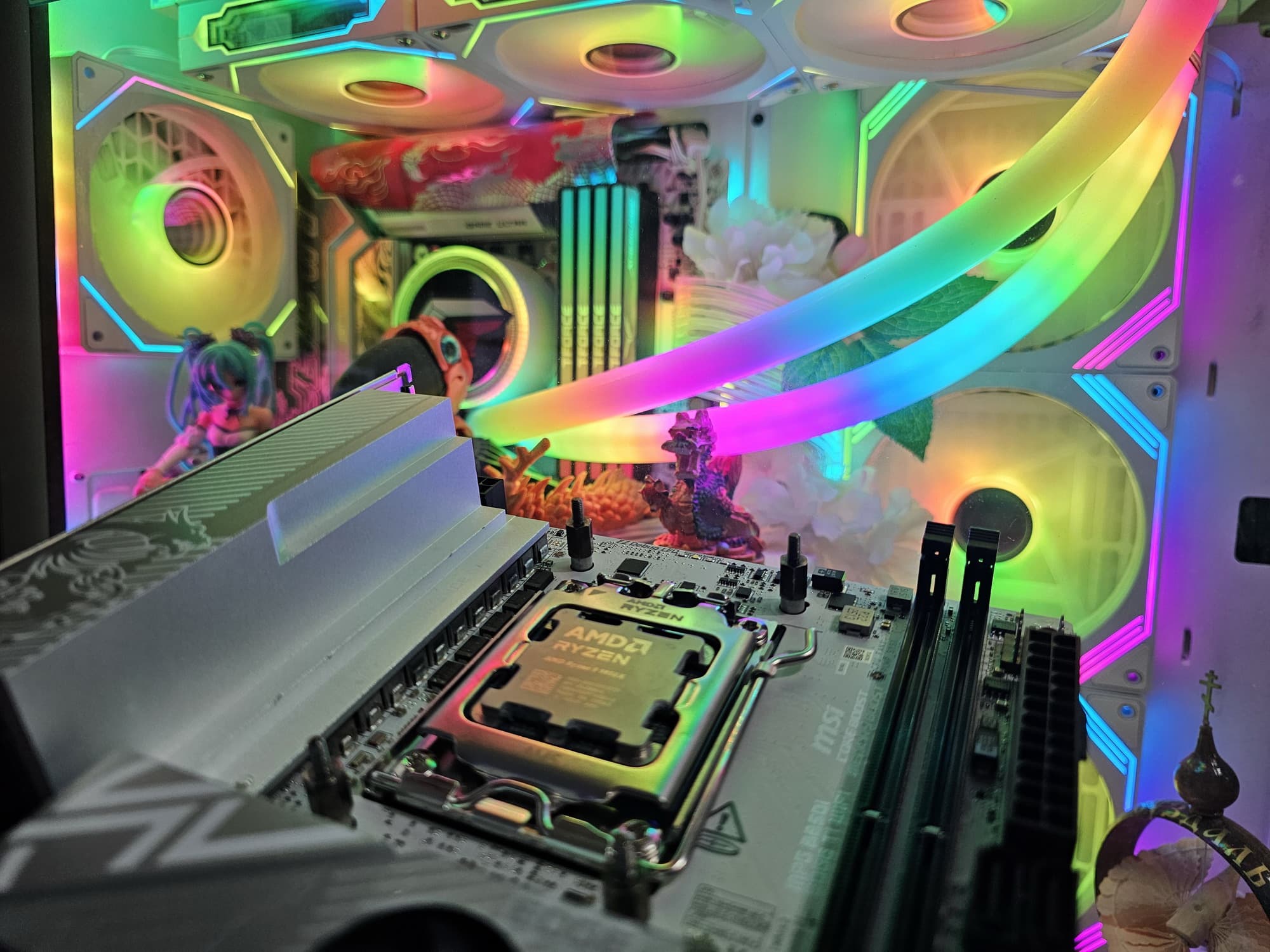

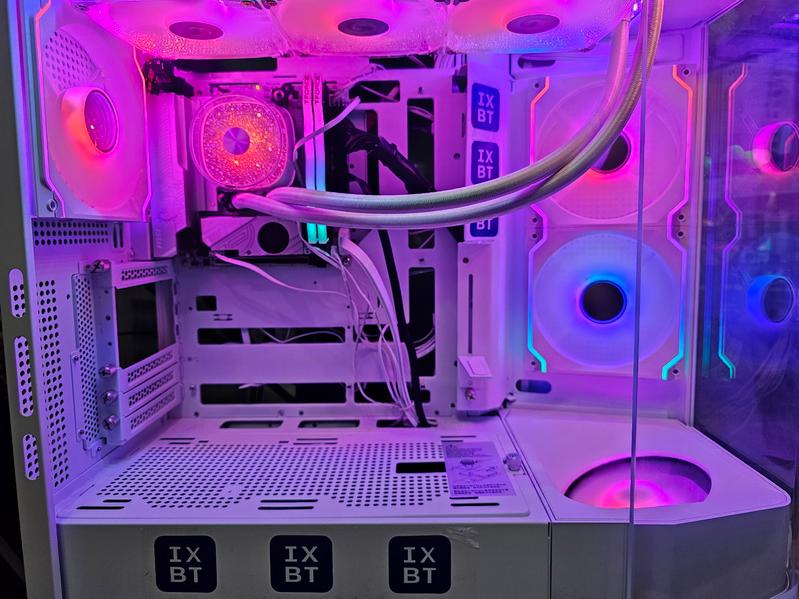

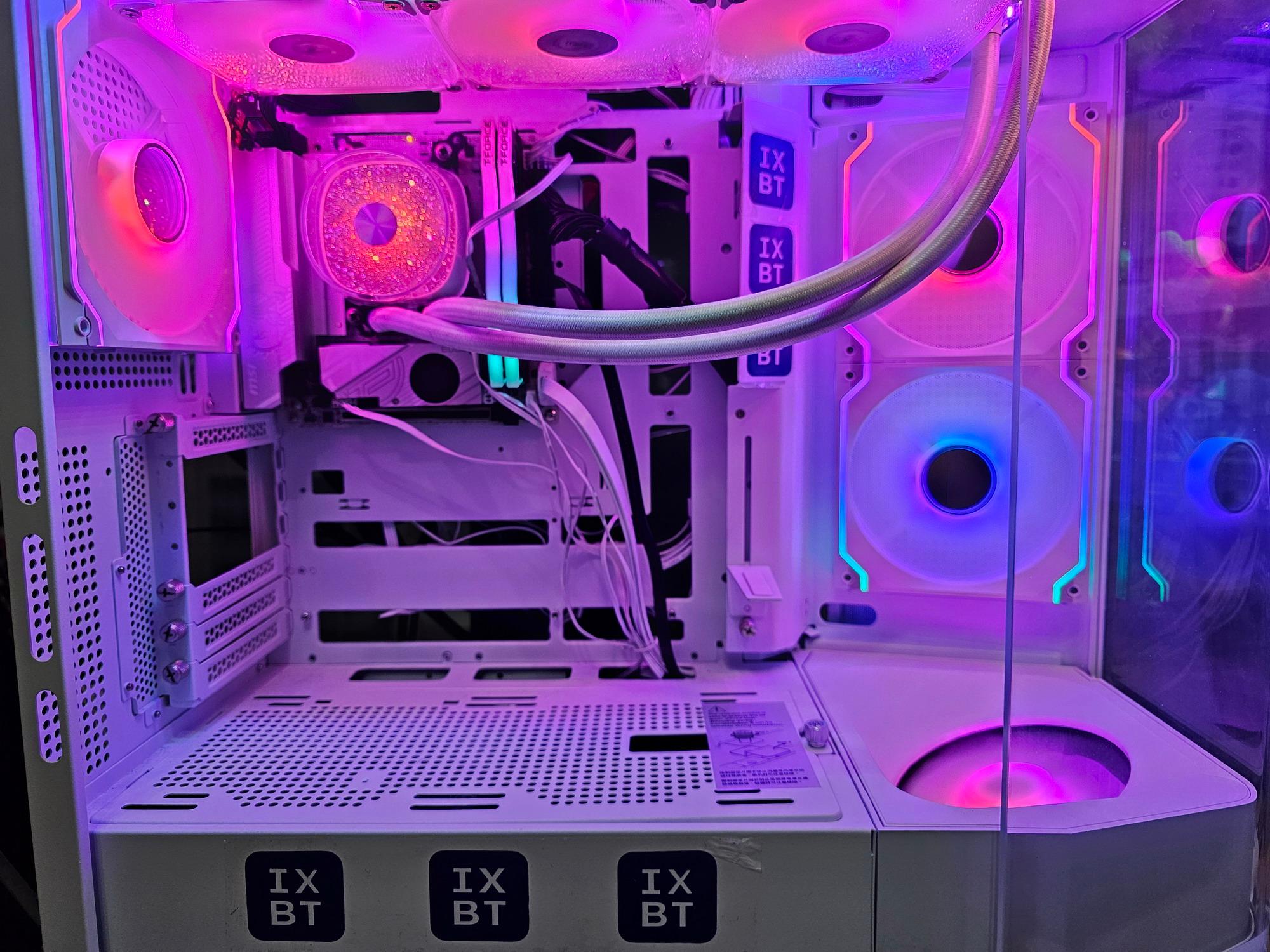

Конфигурация тестовой системы

Полная конфигурация тестовой системы:

• материнская плата MSI MPG B850I Edge Ti WiFi;

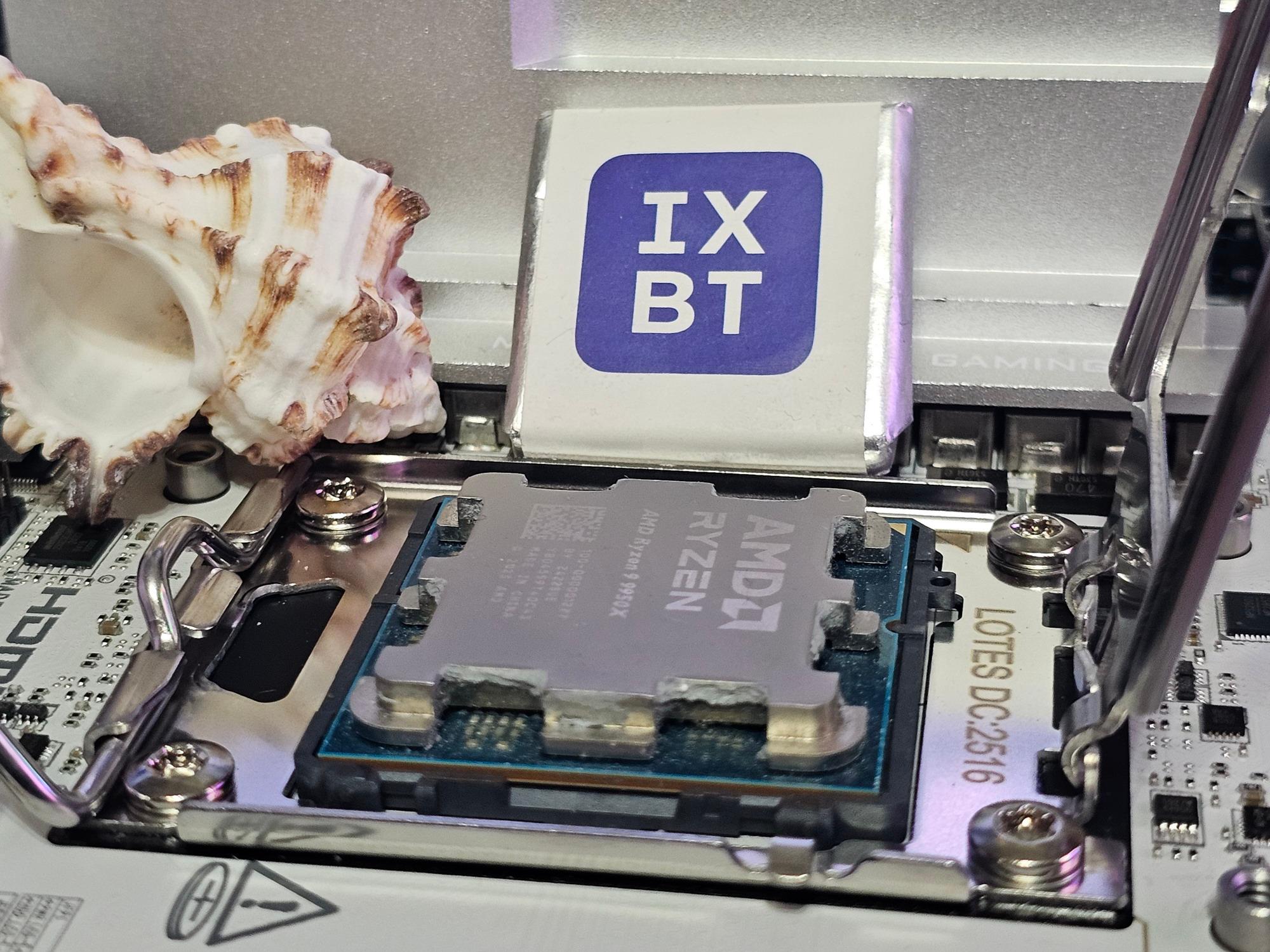

• процессор AMD Ryzen 9 9950X 4,3 — 5,7 ГГц;
• оперативная память TeamGroup T-Force Delta RGB 32 ГБ (2×16) DDR5 5600 (CL36-46-46-84) (XMP 7600 МГц) ;
• накопитель SSD TeamGroup MP44L NVMe PCIe 4.0 1 ТБ;
• видеокарта встроенная в процессор;
• блок питания Super Flower Leadex Platinum 2000W (2000 Вт);
• СЖО G.Skill Royal Shield 36W;
• корпус Cougar FV270;
• телевизор LG 55Nano956 (55″ 8K HDR);
• клавиатура Asus ROG Strix Scope и мышь Logitech.

Программное обеспечение:

• операционная система Windows 11 Pro, 64-битная
• AIDA 64 Extreme
• 3DMark Time Spy CPU benchmark
• 3DMark Fire Strike Physics benchmark
• 3DMark Night Raid CPU benchmark
• HWInfo64
• OCCT v.15.0.7

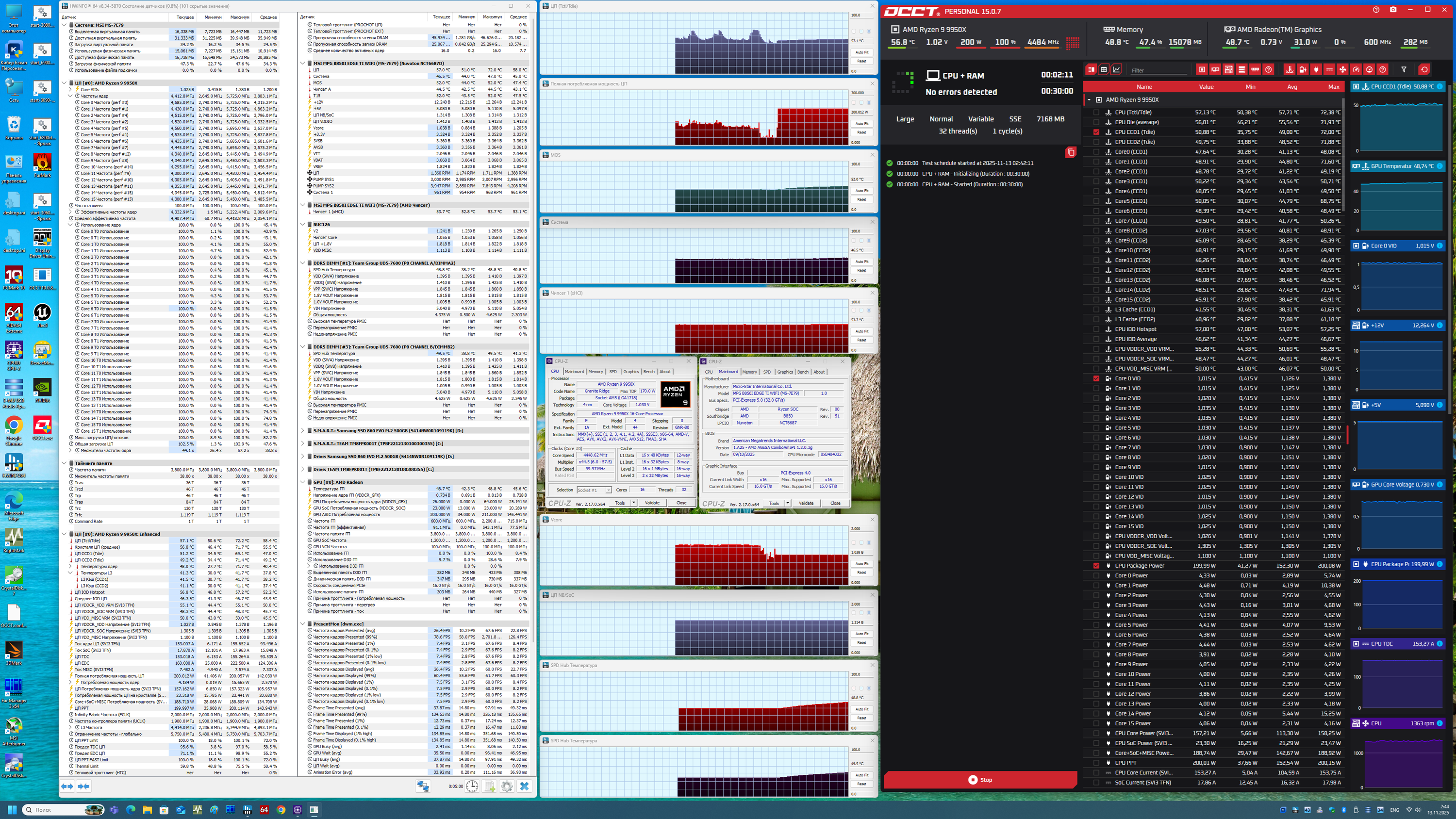

Запускаем все в режиме по умолчанию. Затем нагружаем тестами от OCCT.

В данном случае авторазгон сработал, лишь немного подняв базовую частоту. Но это и логично, ведь система питания у такой малоразмерной платы сильно ограничена. С учетом стрессовой нагрузки на процессор (его максимальный нагрев был чуть ниже 73 градусов, а максимум потребления не превышал 200 Вт, частоты по ядрам были около 4,5 ГГц) можно сказать, что это весьма хороший результат. При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было. Понятно, что при отсутствии стрессовой нагрузки частота работы по ядрам может подниматься и до 5,7 ГГц.

Еще раз повторю, что многое в авторазгоне зависит от системы питания. Все ШИМ-контроллеры программируемые, вся информация о них – в UEFI BIOS, откуда и приходят режимы работы CPU в том или ином случае. Разумеется, данная матплата уже поддерживает новый режим работы Turbo Mode X3D, этот режим работает только на процессорах 9xxx X3D и связан с отсечением рабочих ядер без дополнительного кеша, чтобы оставшиеся ядра смогли работать на более высоких частотах, поднимая тем самым общую игровую производительность в разрешениях, где нет упора в видеокарты. Для нужд тестлаба по материнским платам мы не имеем таких процессоров, поэтому на практике проверить не можем.

Выводы

MSI MPG B850I Edge Ti WiFi — компактная материнская плата форм-фактора Mini-ITX с умеренной стоимостью, базируемая на чипсете среднего уровня для платформы AMD AM5. На момент публикации обзора ее розничная стоимость начиналась от 30 тысяч рублей.

У нее 11 портов USB разных видов, включая 1 USB 3.2 Gen2×2 (в виде порта Type-C), 4 USB 3.2 Gen2 (в виде портов Type-A) и 4 USB 3.2 Gen1 (2 внутренних и 2 Type-A). Также плата предлагает слот PCIe х16, получающий от процессора 16 линий PCIe 5.0, два слота M.2 (один из которых также получает от процессора 4 линии PCIe 5.0, а второй подключен к чипсету 4 линиями PCIe 4.0).

В арсенале платы также есть 2 порта SATA и 3 разъема для вентиляторов. Система питания процессора удовлетворительная (даже хорошая для такого форм-фактора), способная обеспечить стабильную работу даже топовых процессоров. Плата имеет адекватную систему охлаждения (только слот M.2_2 без радиатора, но там он физически невозможен). Сетевые возможности включают скоростной проводной контроллер 5 Гбит/с и один современный беспроводной — Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть возможность подключения дополнительных ARGB-устройств.
