Обзор материнской платы Biostar Racing Z370GT6 на чипсете Intel Z370

В октябре 2017 года компания Biostar анонсировала материнские платы серии Biostar Racing 3-го поколения на чипсете Intel Z370 под процессоры Intel Core 8-го поколения (Coffee Lake). В этой статье мы рассмотрим одну из новинок — материнскую плату Biostar Racing Z370GT6.

Комплектация и упаковка

Плата Biostar Racing Z370GT6 поставляется в средней по размерам коробке, на которой расписаны все ее достоинства.

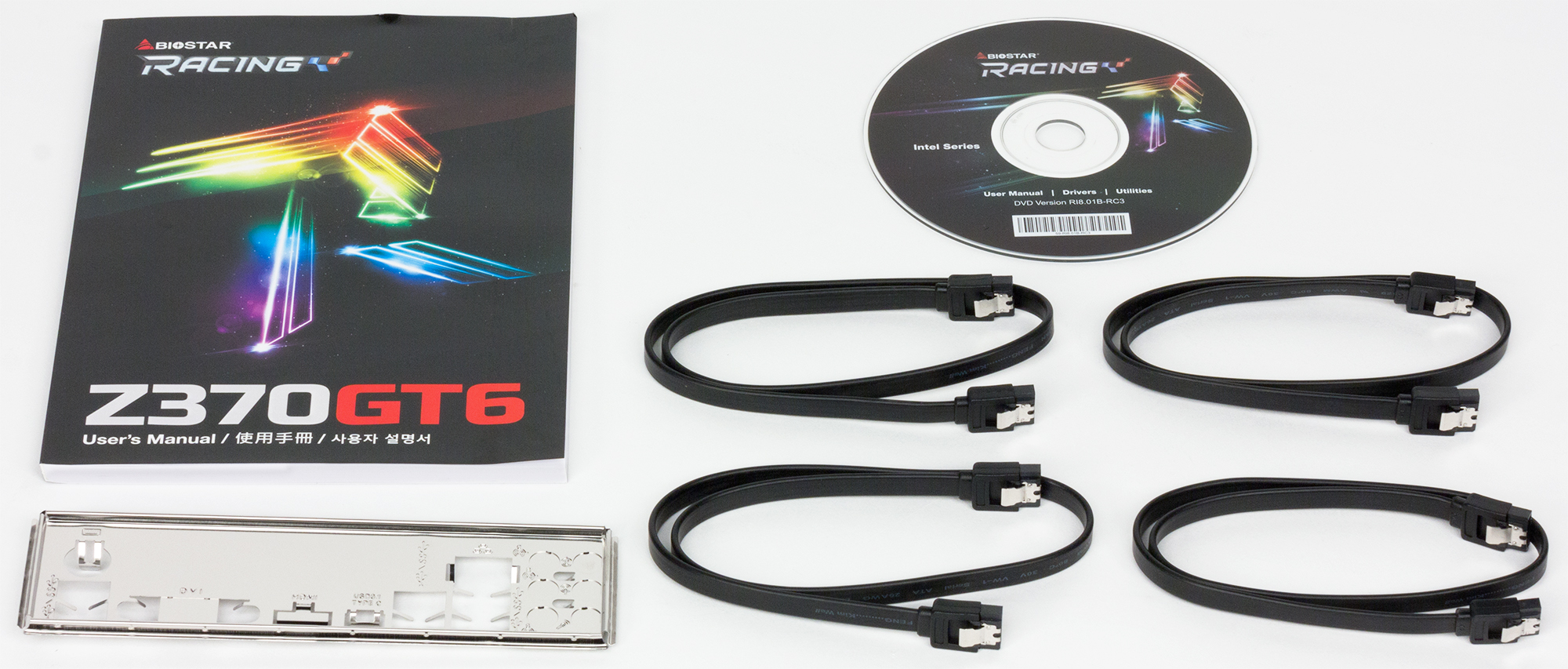

Комплект поставки очень скромный: руководство пользователя на английском, китайском и корейском языках, DVD-диск с драйверами и утилитами, четыре SATA-кабеля (все разъемы с защелками) и заглушка для задней панели платы. Вот, собственно, и все.

Конфигурация и особенности платы

Сводная таблица характеристик платы Biostar Racing Z370GT6 приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры Intel Core 8-го поколения (Coffee Lake)
Процессорный разъем LGA1151
Чипсет Intel Z370
Память 4 × DDR4 (до 64 ГБ)
Аудиоподсистема Realtek ALC1220
Сетевой контроллер 1 × Intel i219-V
Слоты расширения 1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express 3.0 x16)
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16)
3 × PCI Express 3.0 x1
2 × M.2
SATA-разъемы 6 × SATA 6 Гбит/с
USB-порты 7 × USB 3.0
2 × USB 3.1
6 × USB 2.0
Разъемы на задней панели 2 × USB 3.0 (Type-A)
1 × USB 3.0 (Type-C)
2 × USB 3.1 (Type-A)
2 × USB 2.0
1 × HDMI
1 × DVI-D
1 × RJ-45
6 аудиоразъемов типа миниджек (3,5 мм)
1 × PS/2
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
2 × M.2
5 разъемов для подключения 4-контактных вентиляторов
2 разъема для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
1 разъем для подключения COM-порта
2 разъема для подключения RGB-ленты 12 В
Форм-фактор ATX (305×244 мм)
Средняя цена
виджет Яндекс.Маркет
Розничные предложения
виджет Яндекс.Маркет

Форм-фактор

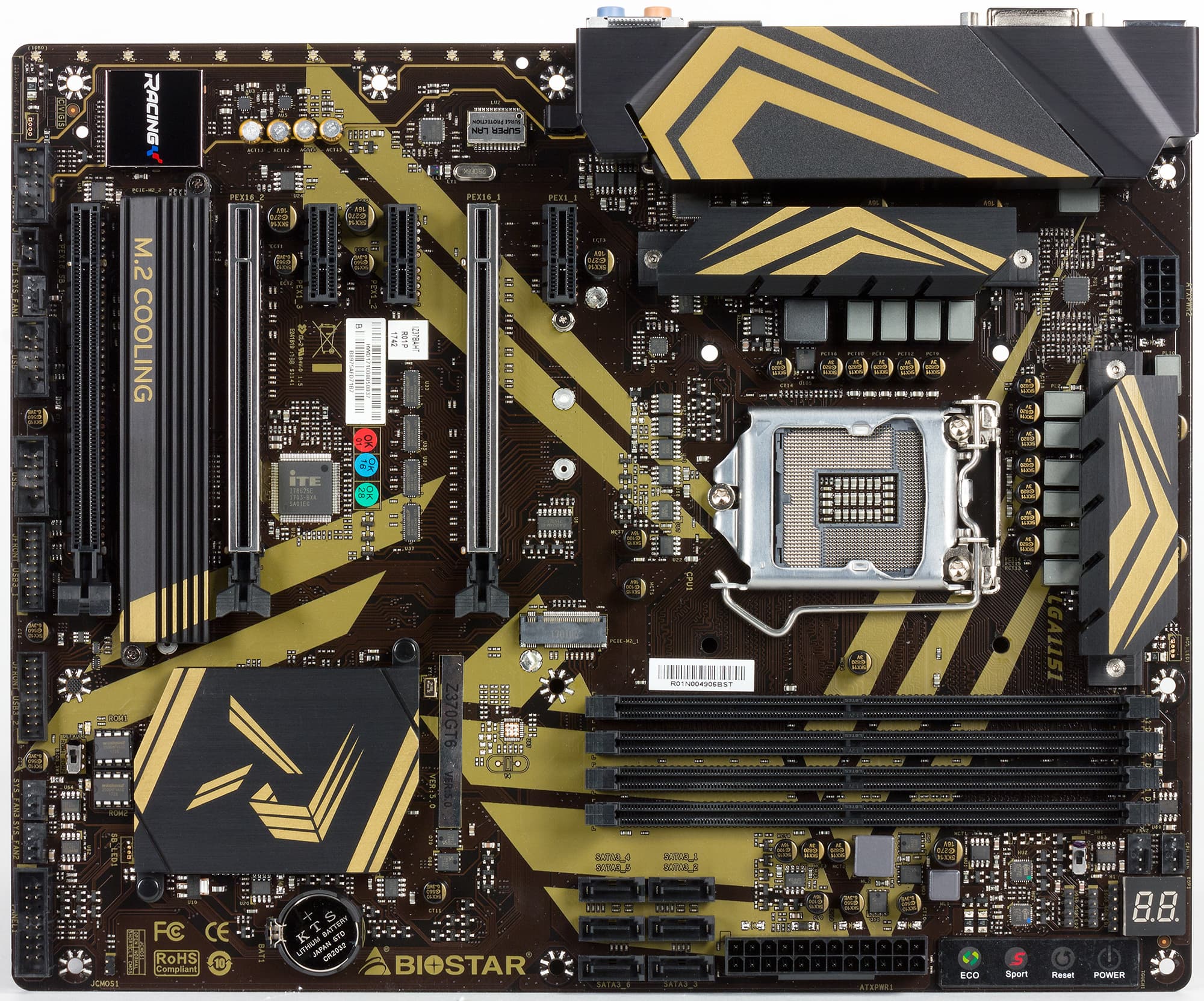

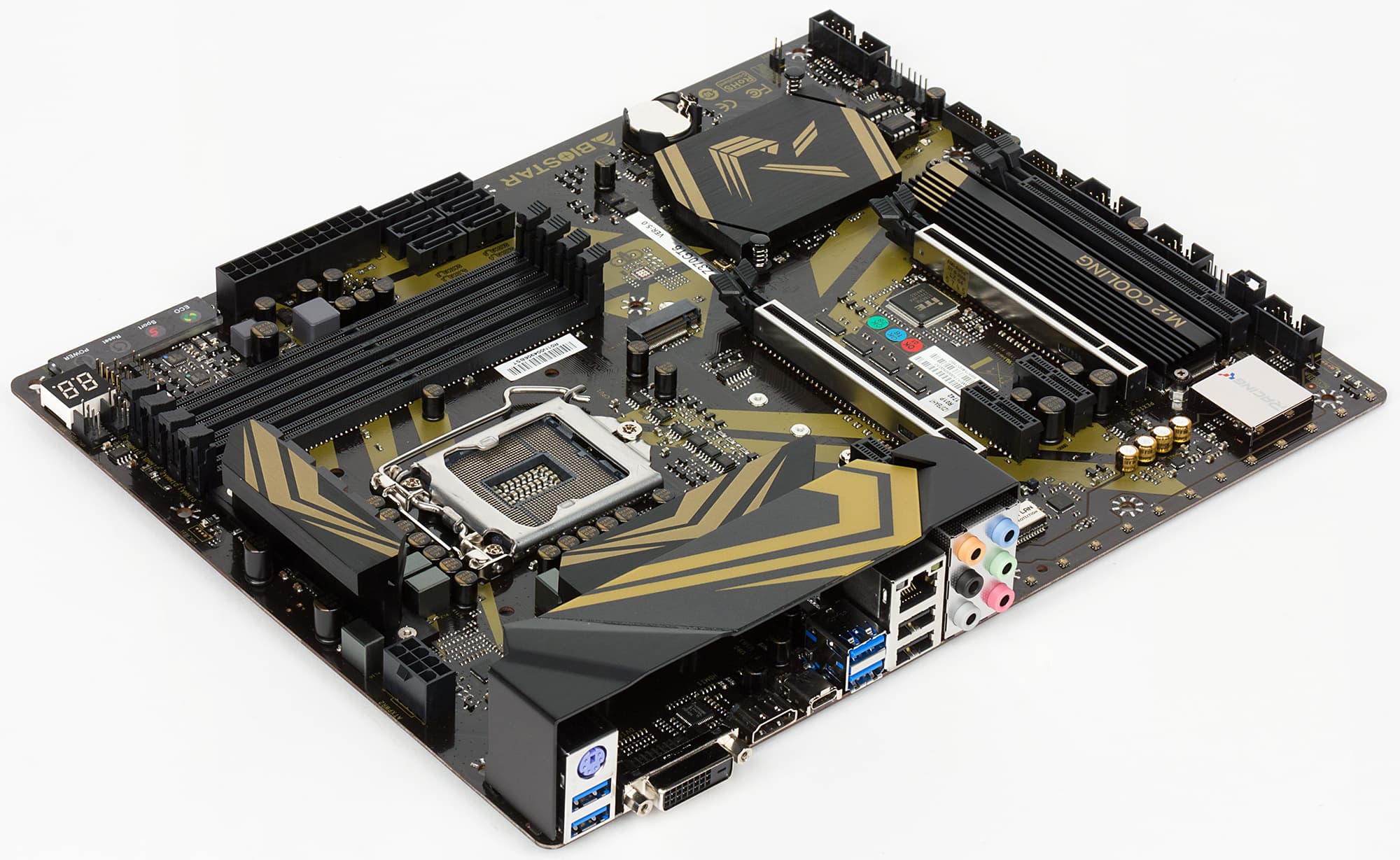

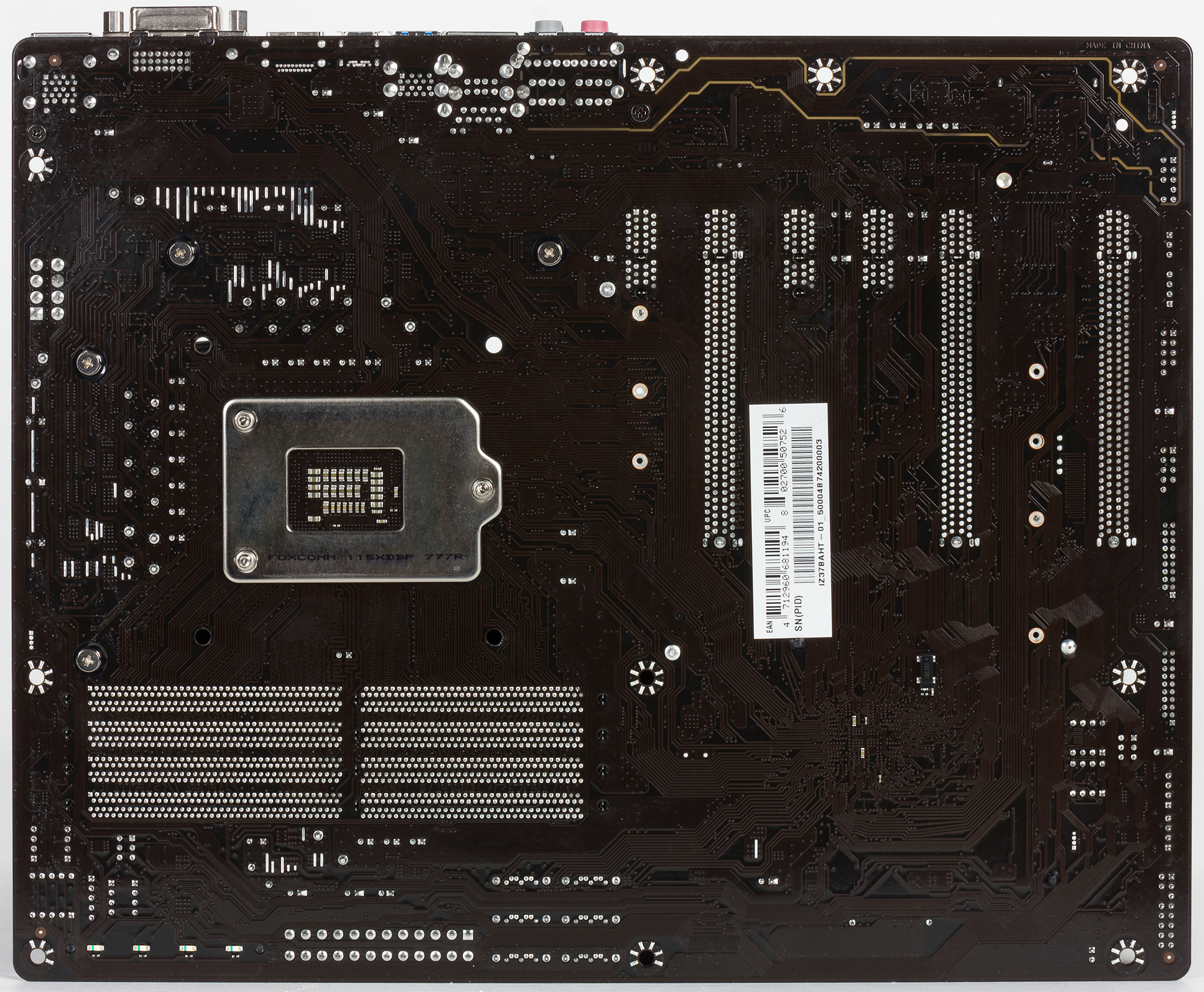

Плата Biostar Racing Z370GT6 выполнена в форм-факторе ATX (305×244 мм). Для ее монтажа в корпус предусмотрено десять отверстий.

Чипсет и процессорный разъем

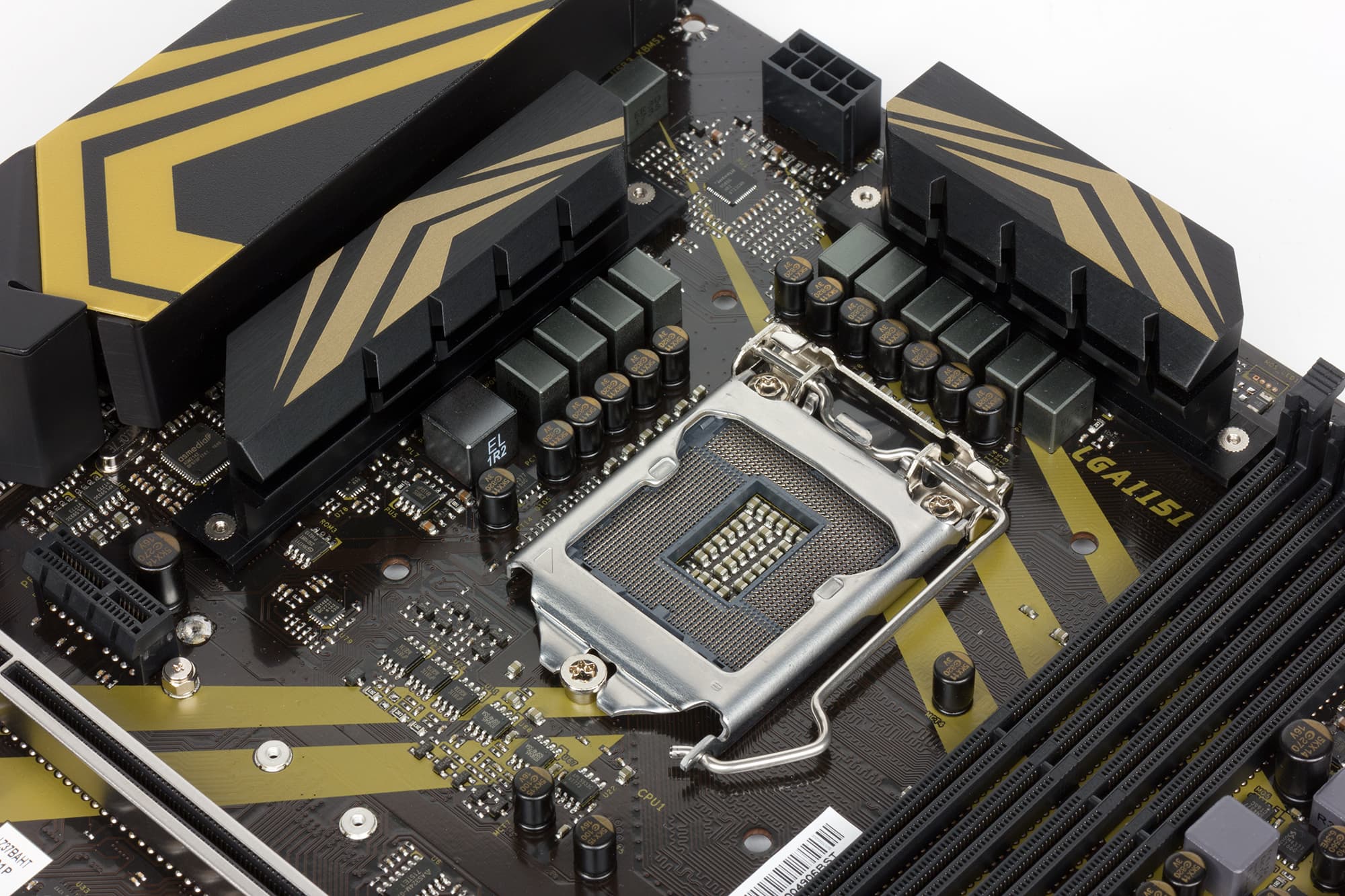

Плата Biostar Racing Z370GT6 основана на новом чипсете Intel Z370 и поддерживает только процессоры Intel Core 8-го поколения (кодовое наименование Coffee Lake) с разъемом LGA1151.

Память

Для установки модулей памяти на плате Biostar Racing Z370GT6 предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения и разъемы M.2

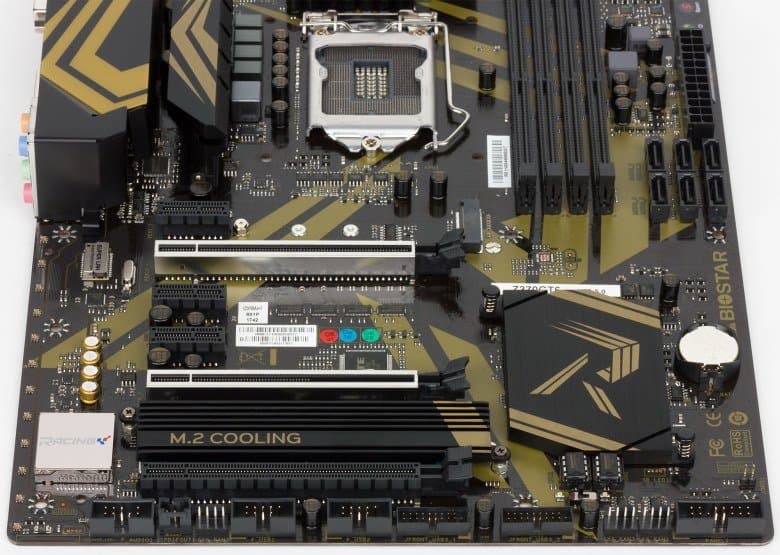

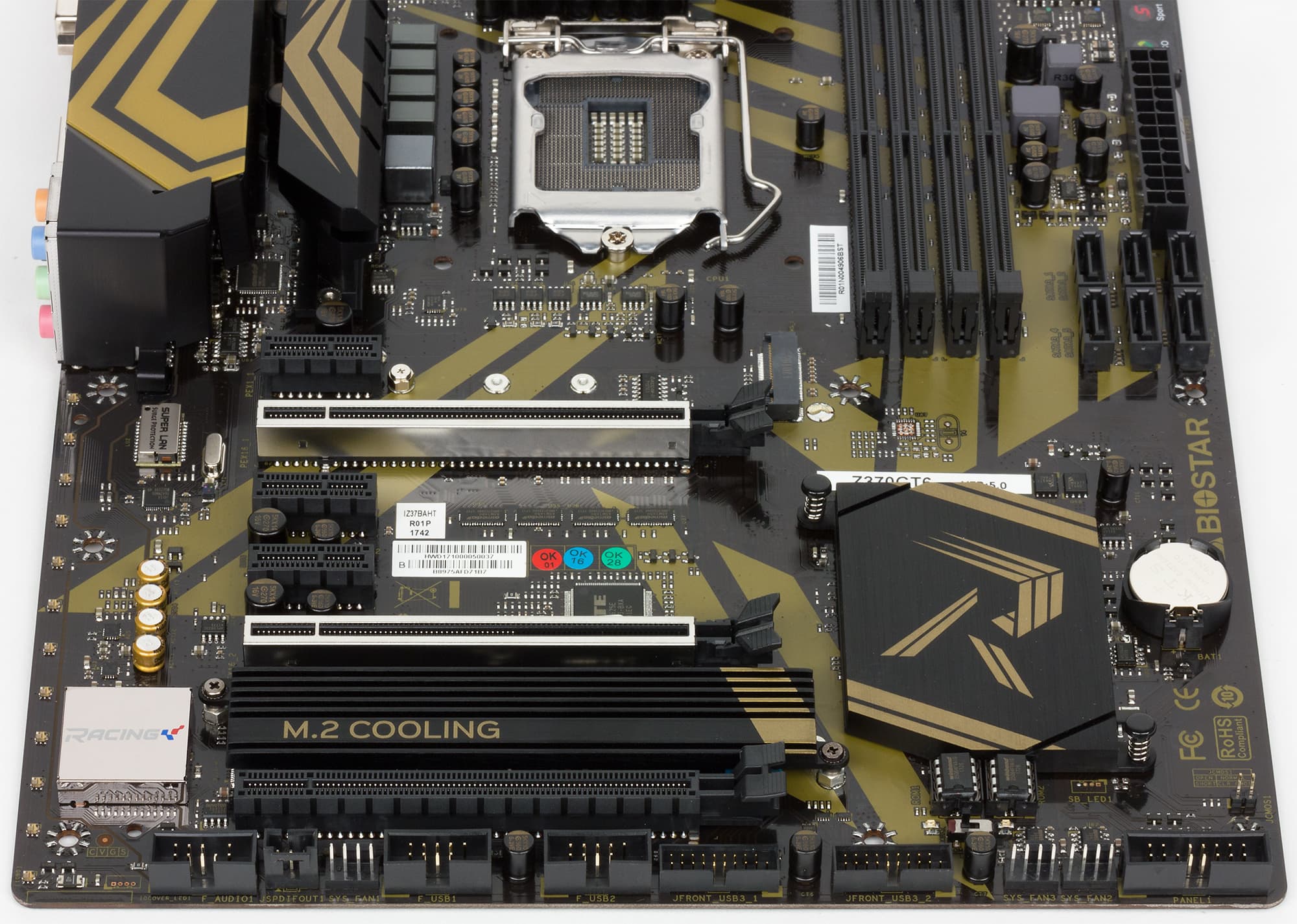

Для установки видеокарт, плат расширения и накопителей на материнской плате Biostar Racing Z370GT6 имеется три слота с форм-фактором PCI Express x16, три слота PCI Express 3.0 x1 и два разъема M.2.

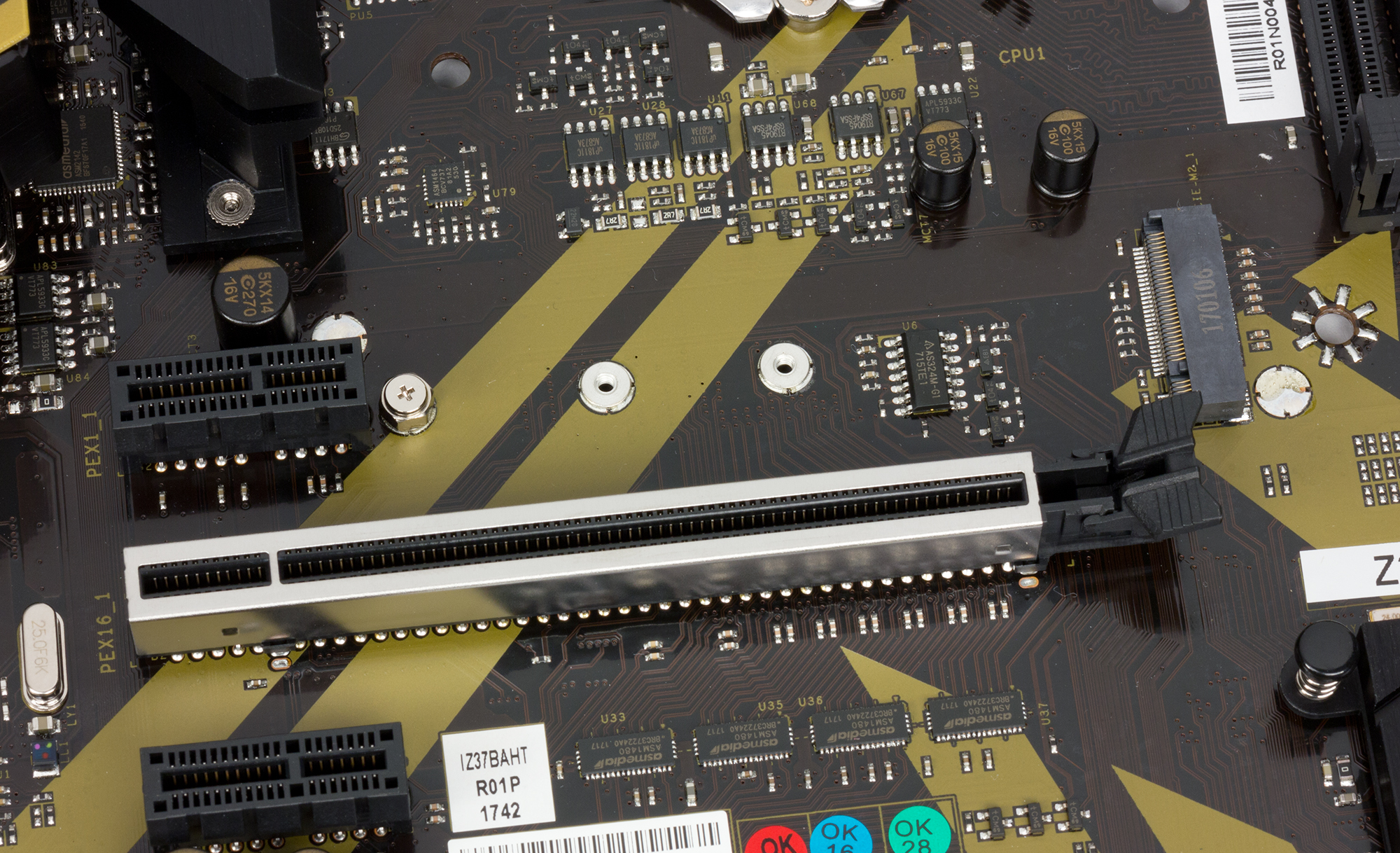

Первый (если считать от процессорного разъема) слот с форм-фактором PCI Express x16 (PEX16_1) реализован на базе процессорных линий PCIe 3.0 и представляет собой слот PCI Express 3.0 x16. Это переключаемый слот, который может работать на скоростях x16/x8. За переключение слота отвечают мультиплексоры-демультиплексоры линий PCIe 3.0 ASMedia ASM1480.

Второй слот с форм-фактором PCI Express x16 (PEX16_2) также реализован на базе процессорных линий PCIe 3.0, но работает на скорости x8. То есть это слот PCI Express 3.0 x8, но в форм-факторе PCI Express x16.

Режимы работы слотов PEX16_1/PEX16_2 могут быть следующие: x16/–, x8/x8.

Отметим: в руководстве пользователя ошибочно говорится о том, что оба слота PEX16_1 и PEX16_2 работают только на скоростях x16 — это, конечно, неверно.

Третий слот с форм-фактором PCI Express x16 (PEX16_SB_1) реализован на базе чипсетных линий PCIe 3.0 и работает на скорости x4, то есть представляет собой слот PCI Express 3.0 x4 в форм-факторе PCI Express x16.

Плата поддерживает технологию AMD CrossFireX и допускает установку до трех видеокарт AMD. А вот технологию Nvidia SLI плата, судя по всему, не поддерживает (поэтому и мостика SLI в комплекте нет). Во всяком случае, такая поддержка не упоминается в руководстве пользователя.

Слоты PCI Express 3.0 x1 реализованы через чипсет Intel Z370.

Кроме слотов PCI Express, на плате есть два разъема M.2, реализованные через чипсет. Эти разъемы M.2 имеют ключ Key-M и предназначены для установки SSD-накопителей.

Один разъем (M.2_1) поддерживает SSD типоразмера 2242/2260/2280 с интерфейсом PCIe 3.0 x4 и SATA 6 Гбит/с.

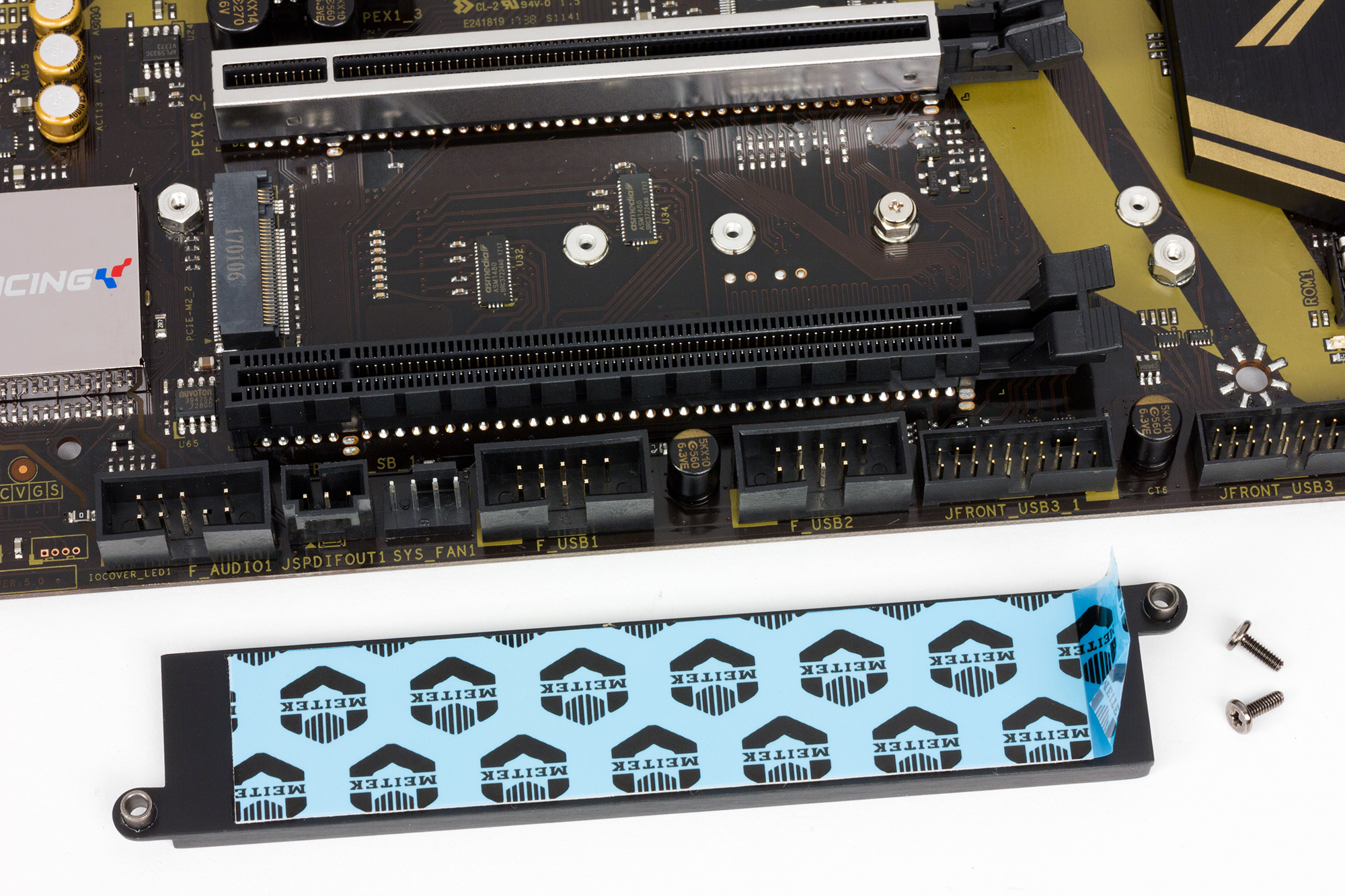

Второй разъем (M.2_2), для которого предусмотрен радиатор, поддерживает накопители с типоразмером 2242/2260/2280/22110 и только интерфейсом PCIe 3.0 x4.

Видеоразъемы

Поскольку процессоры Coffee Lake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы HDMI 1.4 и DVI-D.

SATA-порты

Для подключения накопителей или оптических приводов на плате предусмотрено шесть вертикальных портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z370 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено семь портов USB 3.0, шесть портов USB 2.0 и два порта USB 3.1.

Все порты USB 2.0 и USB 3.0 реализованы непосредственно через чипсет Intel Z370. Два порта USB 3.0 и два порта USB 2.0 выведены на заднюю панель платы, для подключения еще четырех портов USB 2.0 и четырех портов USB 3.0 на плате имеется два разъема USB 2.0 и два разъема USB 3.0 (по два порта на разъем). Кроме того, на заднюю панель платы выведен также порт USB 3.0 с разъемом Type-С (используется свич Type-C ASMedia ASM 1543).

Два порта USB 3.1, выведенные на заднюю панель платы, реализованы на базе контроллера ASMedia ASM2142, который подключается к чипсету по двум линиям PCIe 3.0. Оба порта имеют разъем Type-A. Отметим, что в настоящее время контроллер ASMedia ASM2142 практически не используется, ему на смену пришел контроллер ASMedia ASM3142.

Сетевой интерфейс

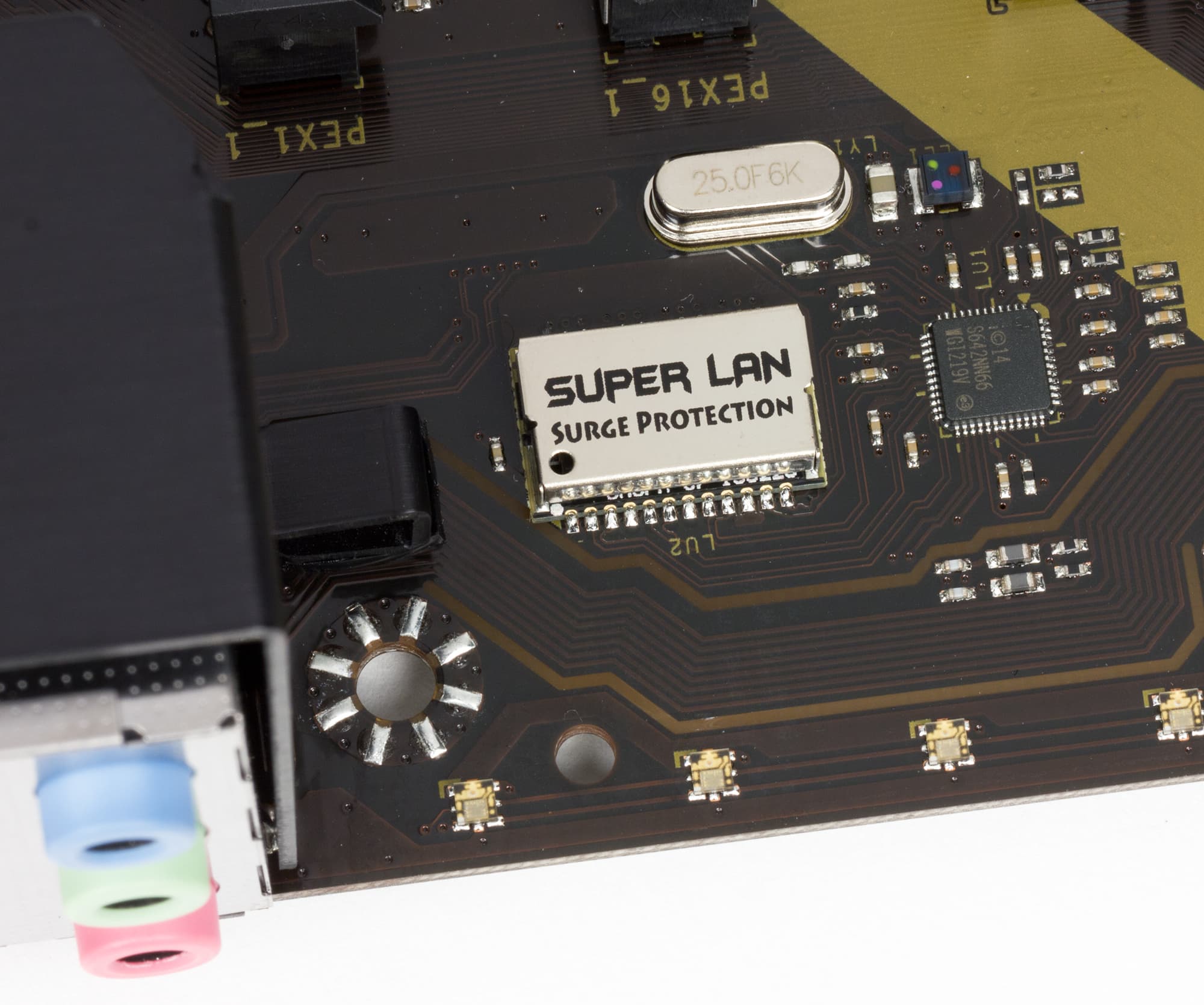

Для подключения к сети на плате Biostar Racing Z370GT6 предусмотрен сетевой гигабитный интерфейс на базе контроллера PHY-уровня Intel i219-V.

Как это работает

Чипсет Intel Z370 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть портов строго фиксирована, но есть HSIO-порты, которые могут конфигурироваться как USB 3.0 или PCIe 3.0, SATA или PCIe 3.0. Причем всего может быть не более 10 портов USB 3.0, не более 6 портов SATA и не более 24 портов PCIe 3.0.

А теперь посмотрим, как все это реализовано в варианте платы Biostar Racing Z370GT6.

Через чипсет на плате реализованы: слот PCI Express 3.0 x4, три слота PCI Express 3.0 x1, два разъема M.2 для SSD-накопителей, гигабитный сетевой контроллер и контроллер ASMedia ASM2142.

Все это в совокупности требует 18 портов PCIe 3.0. Кроме того, задействуется еще шесть портов SATA и семь портов USB 3.0, а это еще 13 HSIO-портов. То есть всего получается более 30 HSIO-портов. И это мы еще не учли, что один разъем M.2 для SSD-накопителей может работать в SATA-режиме. Поэтому что-то с чем-то должно разделяться.

Разъем M.2_1 разделяется с портом SATA#1 по линии SATA. То есть если в разъем M.2_1 устанавливается SATA-устройство, то порт SATA#1 будет недоступен. Если же используется порт SATA#1, то разъем M.2_1 доступен только в режиме PCI 3.0 x4.

В результате получаем, что требуется 27 HSIO-портов чипсета: 14 PCIe 3.0, 7 USB 3.0 и 6 SATA.

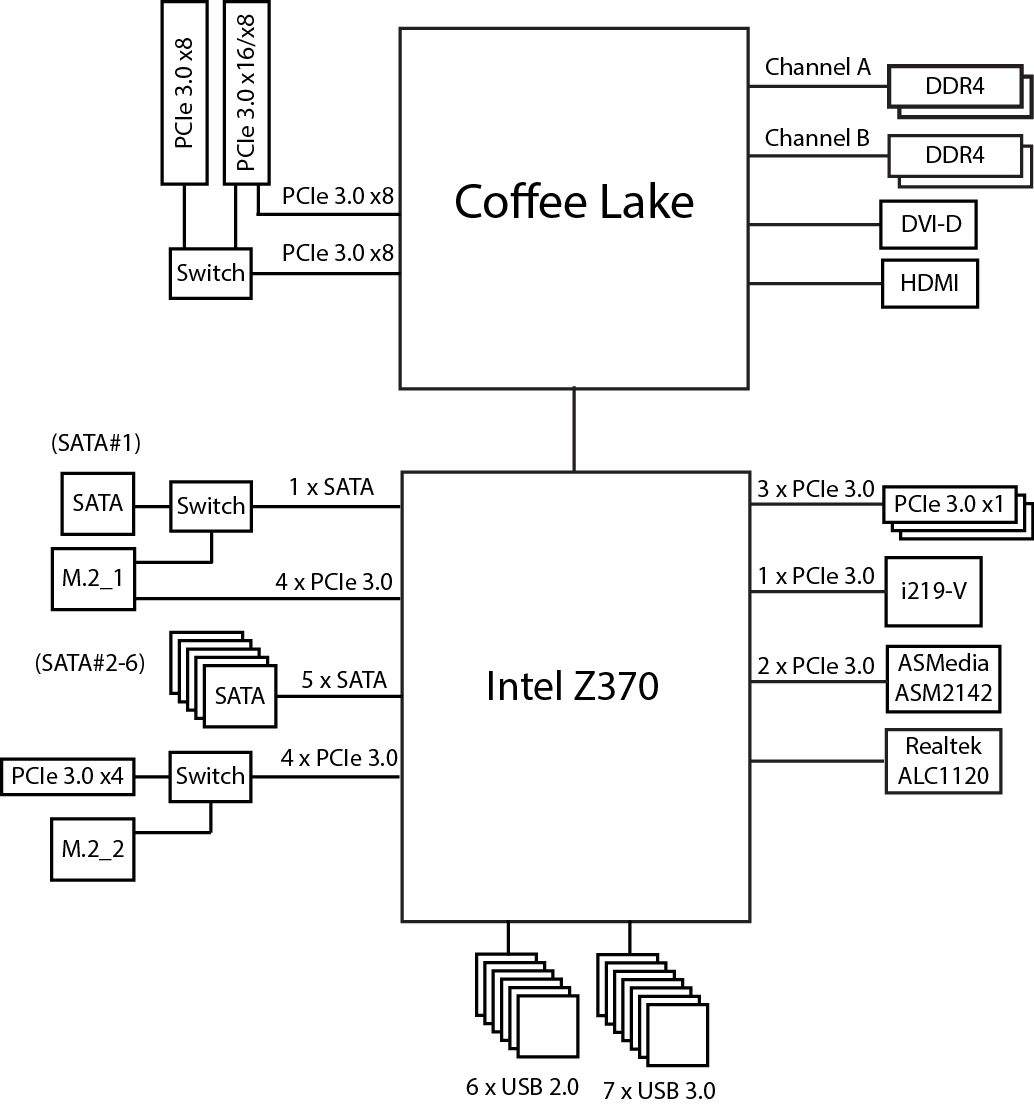

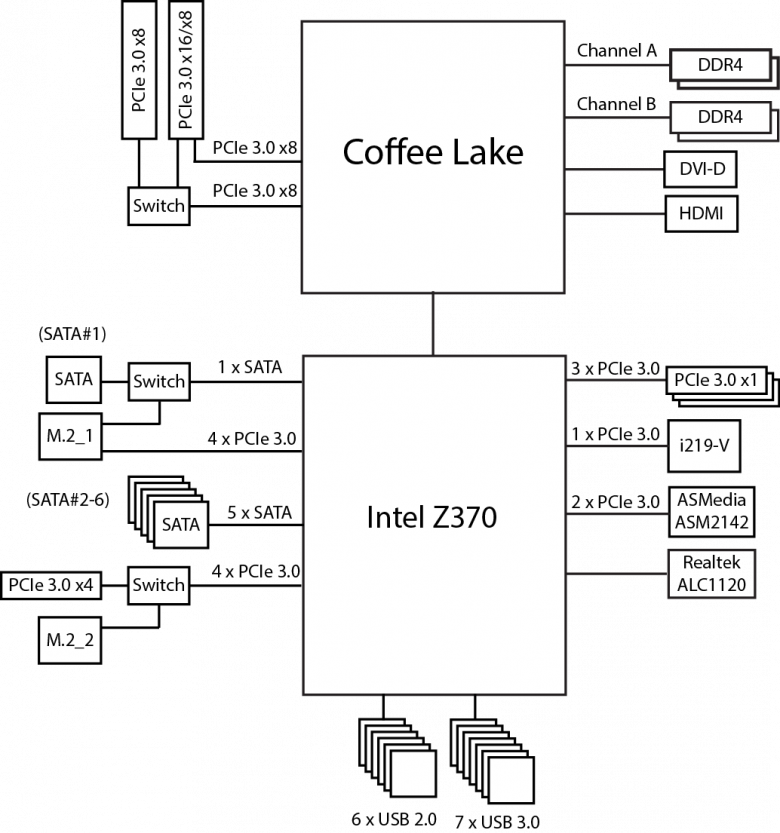

Блок-схема платы Biostar Racing Z370GT6 показана на рисунке.

Дополнительные особенности

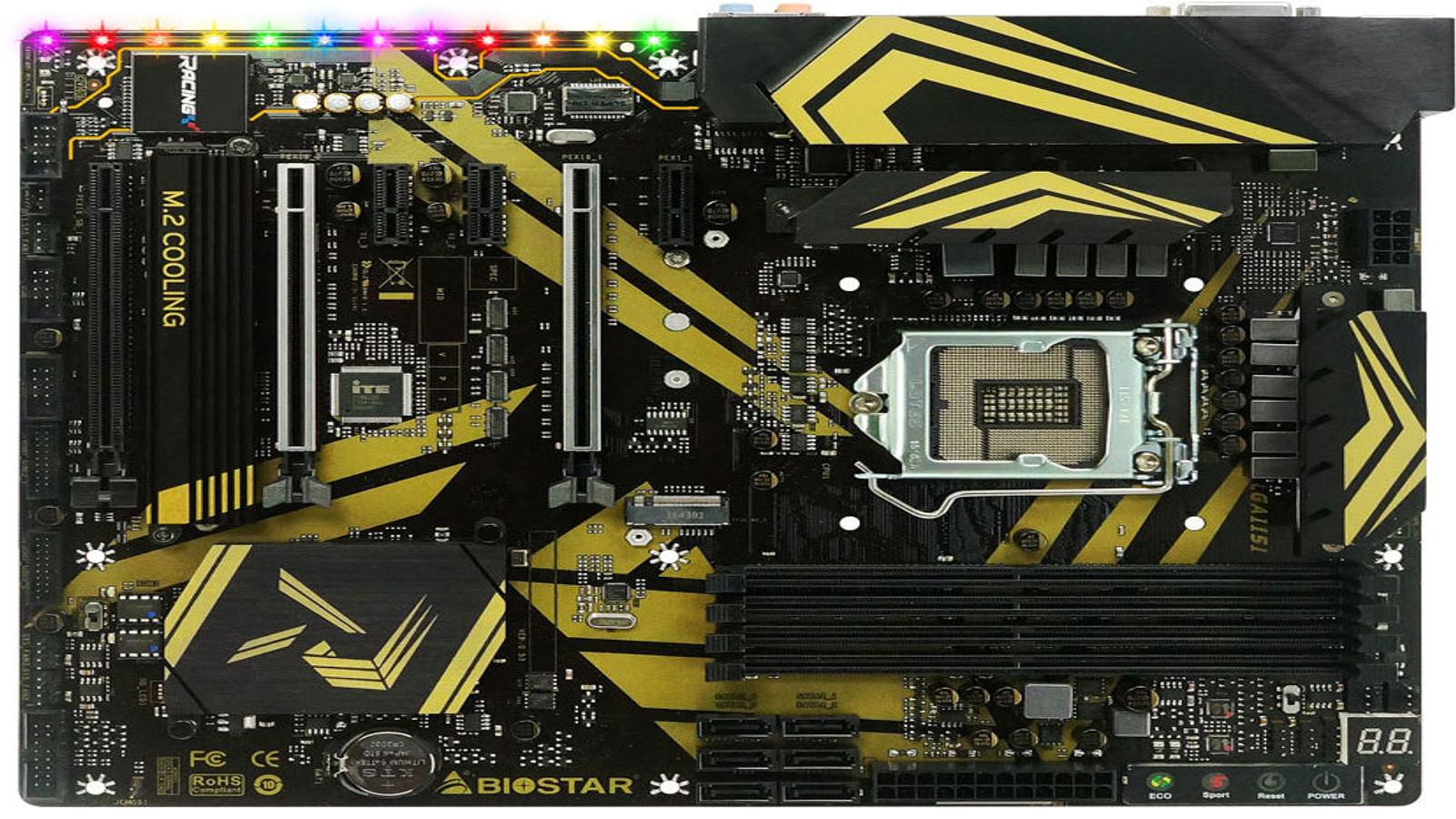

Пожалуй, одна из главных особенностей платы Biostar Racing Z370GT6 заключается в ее расцветке: текстолит имеет черно-золотой принт. (Не желтый, а именно золотой — так расцветка названа на сайте компании.) Ну, любят китайские братья все блестящее. Впрочем, сути это не меняет. Принт, конечно, оригинальный, но это не главное.

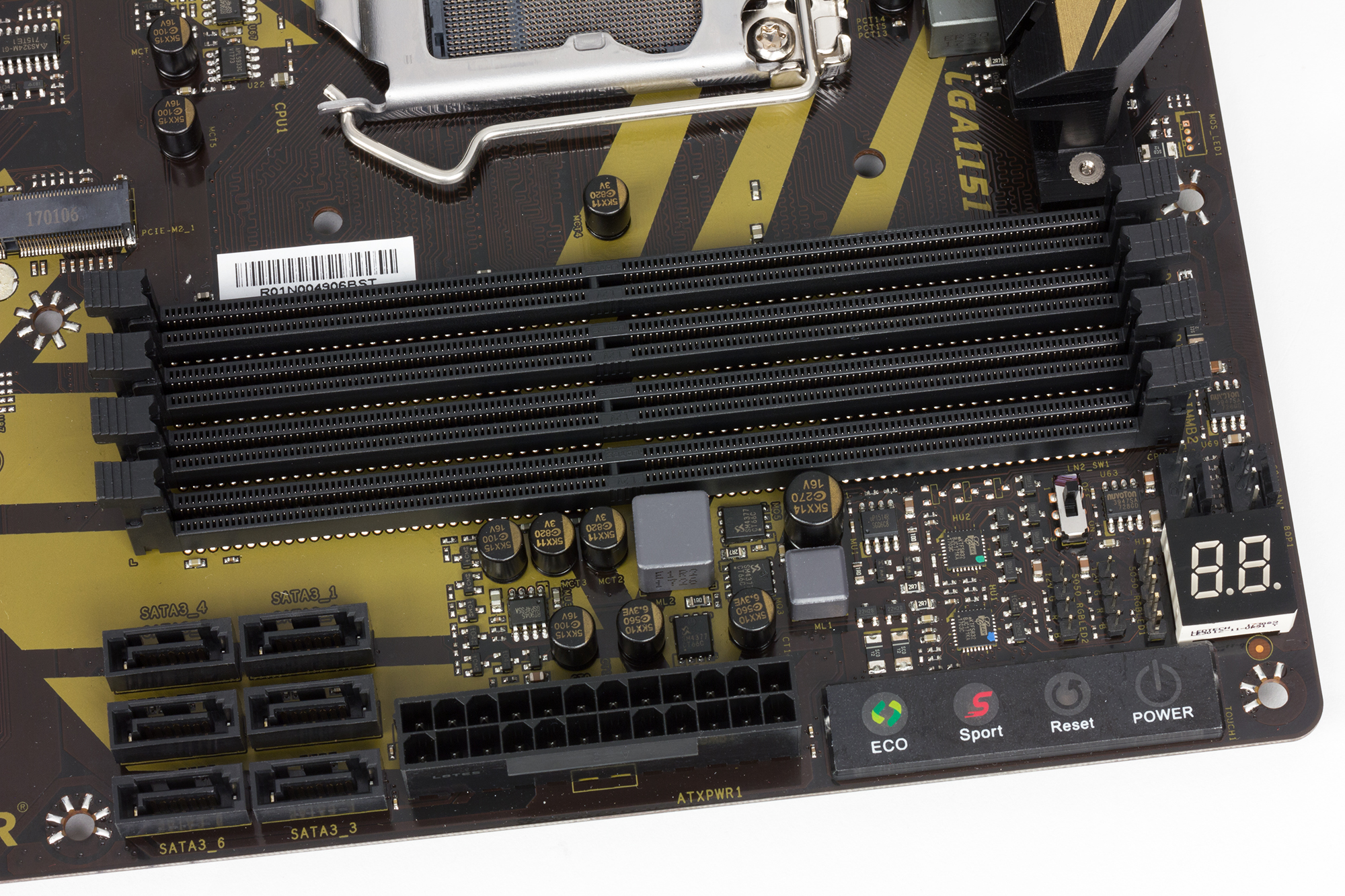

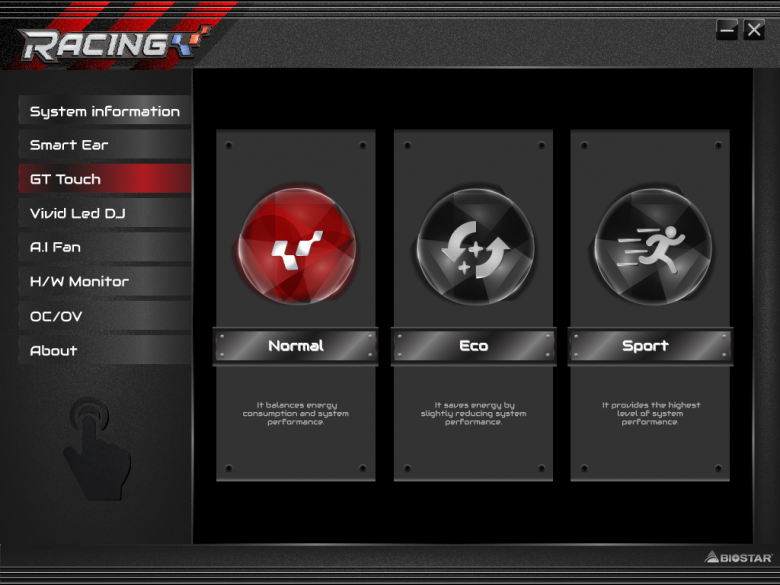

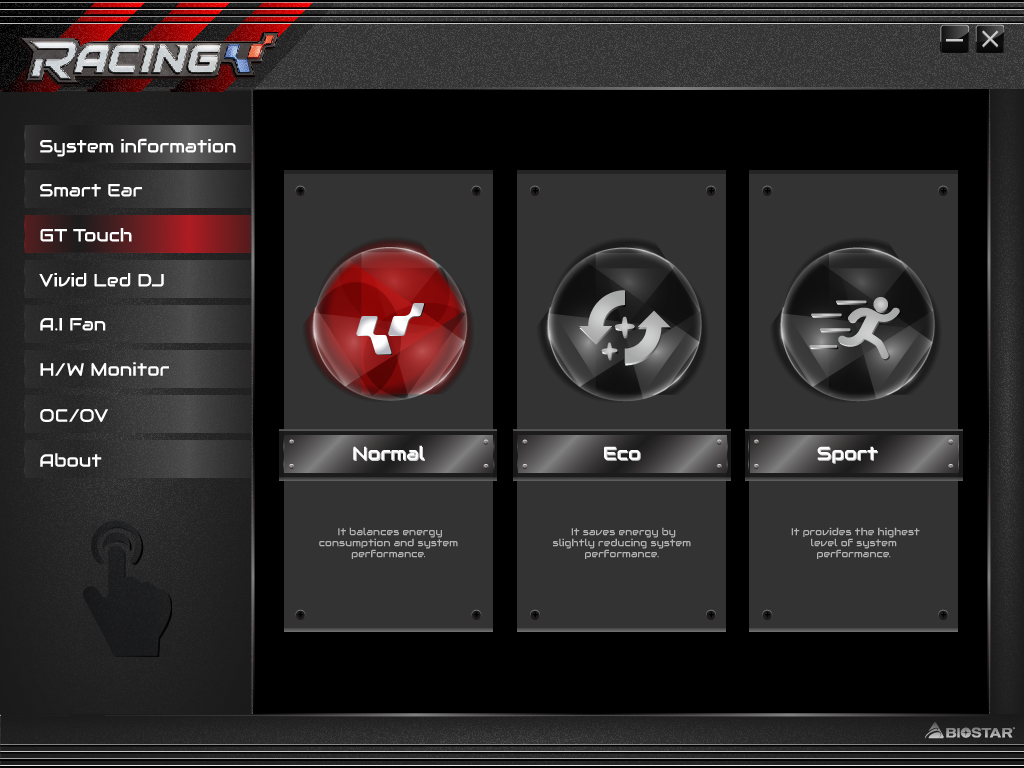

На плате есть отдельная панель GT Touch с четырьмя сенсорными кнопками. Это уже оригинально (не практично, а именно оригинально), поскольку у других производителей такого нет. Кроме стандартных кнопок включения и перезагрузки, там есть еще две кнопки: Sport и Eco. Кнопка Sport, как написано в руководстве пользователя, позволяет немного повысить производительность системы, но и приводит к повышению энергопотребления. Действие кнопки Eco диаметрально противоположное. Для того чтобы активизировать кнопки Sport и Eco, нужно предварительно установить Windows-утилиту Racing GT Evo Utility.

Более того, утилита должна быть запущена — только в этом случае кнопки Sport и Eco будут работать. Причем если уж вы запустили Racing GT Evo Utility, то активировать режимы Sport и Eco можно не только аппаратными кнопками на плате, но и через интерфейс самой утилиты.

Мы проверили работоспособность кнопок Sport и Eco. Зафиксировать эффект разгона в режиме Sport нам не удалось: в режиме стрессовой загрузки процессора его частота точно такая же, как и в режиме Normal. А вот активация режима Eco действительно приводит к снижению тактовой частоты процессора. В частности, процессор Core i7-8700K в этом режиме работает на частоте не более 3,8 ГГц.

Пойдем дальше. На плате есть индикатор POST-кодов, который расположен рядом с панелью сенсорных кнопок.

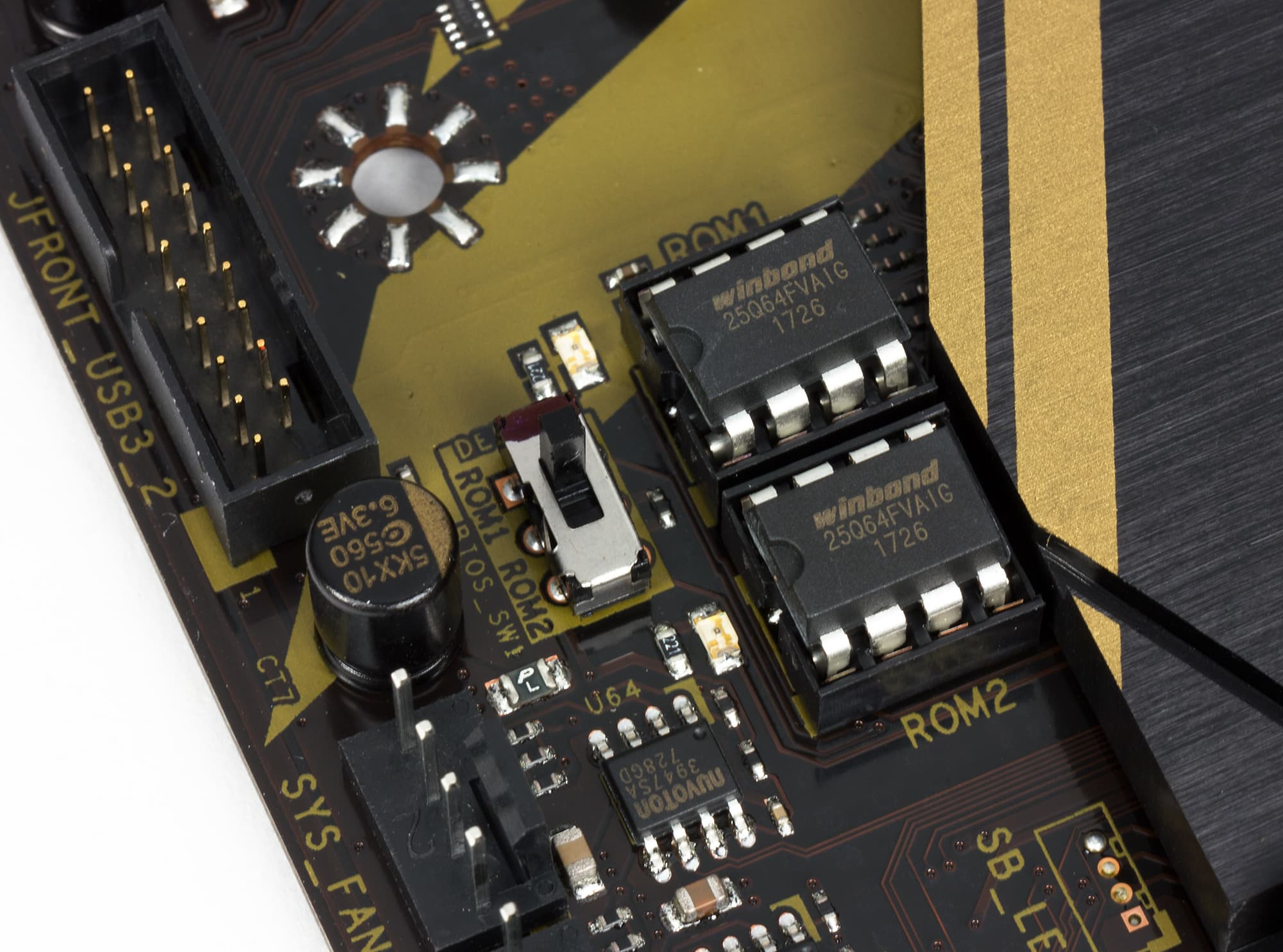

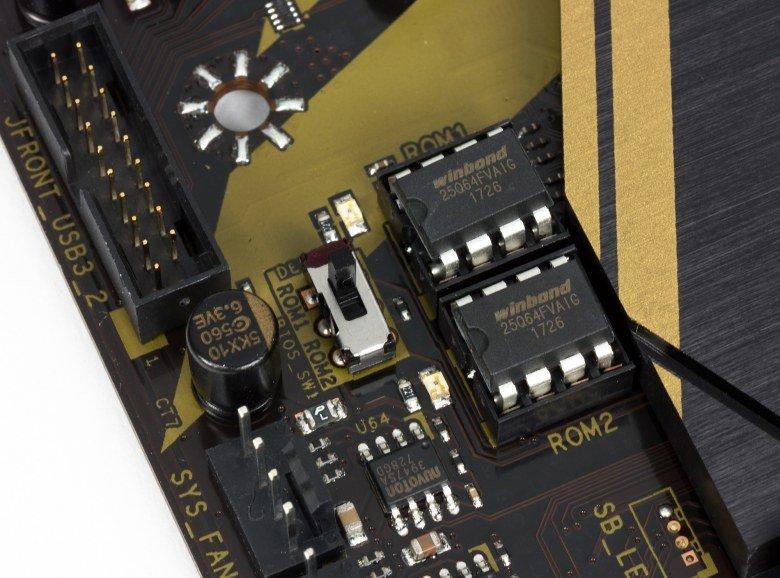

Следующая особенность — это наличие двух микросхем BIOS и переключателя, который позволяет переключаться между ними.

Есть на плате и перемычка Clear CMOS, а также переключатель LN2. Хотя... Как-то странно видеть переключатель LN2 без дополнительных переключателей, которые используются при экстремальном разгоне и охлаждении процессора жидким азотом.

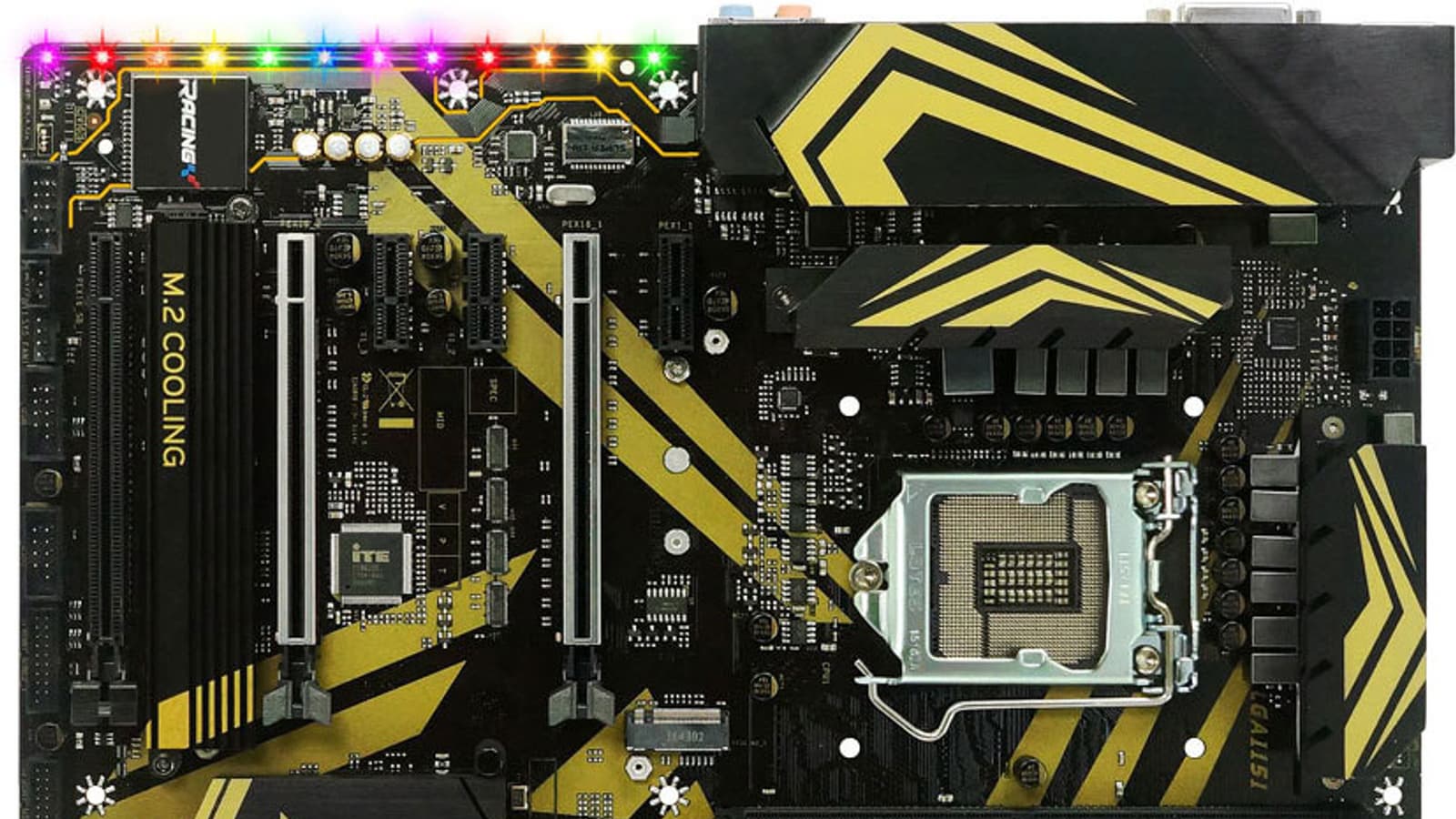

Следующая дополнительная особенность платы — это реализация RGB-подсветки, без которой сегодня не обходится ни одна игровая плата (или, по крайней мере, плата, называемая производителем игровой). В случае Biostar Racing Z370GT6 подсветка представляет собой 12 светодиодных RGB-индикаторов, которые расположены в ряд по заднему краю платы (рядом с панелью разъемов). Ни панель разъемов, ни радиатор чипсета не подсвечиваются. Нет светодиодных индикаторов и с обратной стороны платы.

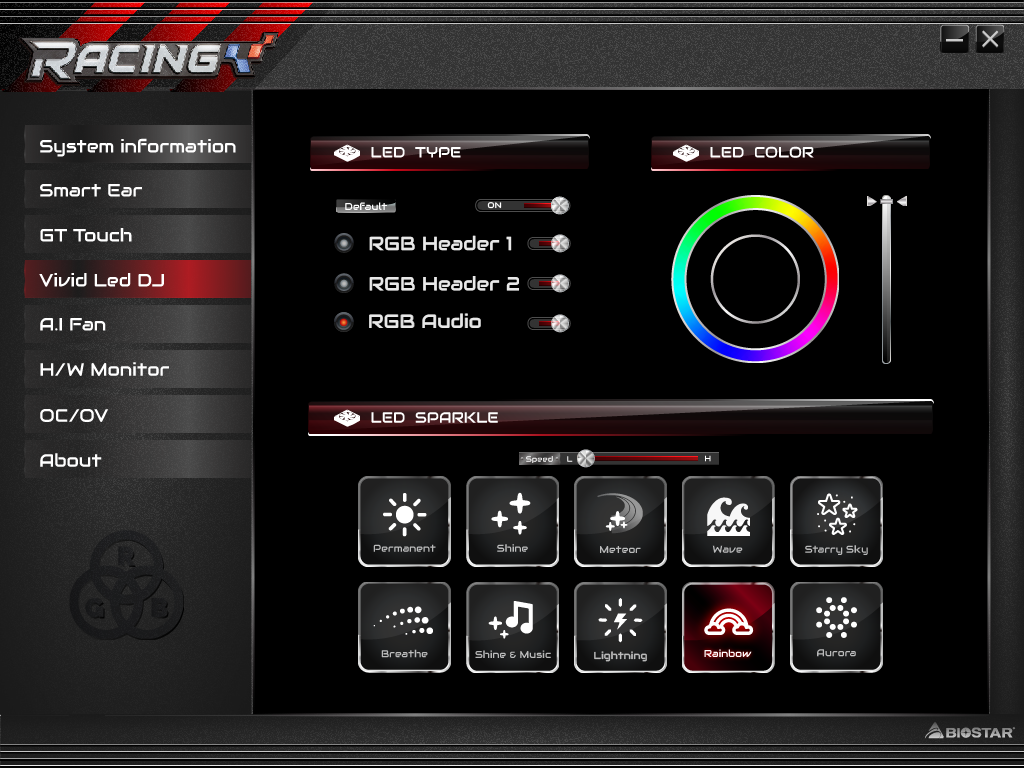

С использованием утилиты Racing GT Evo Utility (закладка Vivid LED DJ), можно управлять подсветкой, то есть выбирать эффекты свечения и цвет.

Кроме того, есть возможность настраивать подсветку в UEFI BIOS Setup, правда возможных эффектов свечения там гораздо меньше.

Есть на плате и два четырехконтактных разъема (12V/G/R/B) для подключения светодиодных RGB-лент типа 5050. Эти ленты также управляются с помощью утилиты Racing GT Evo Utility.

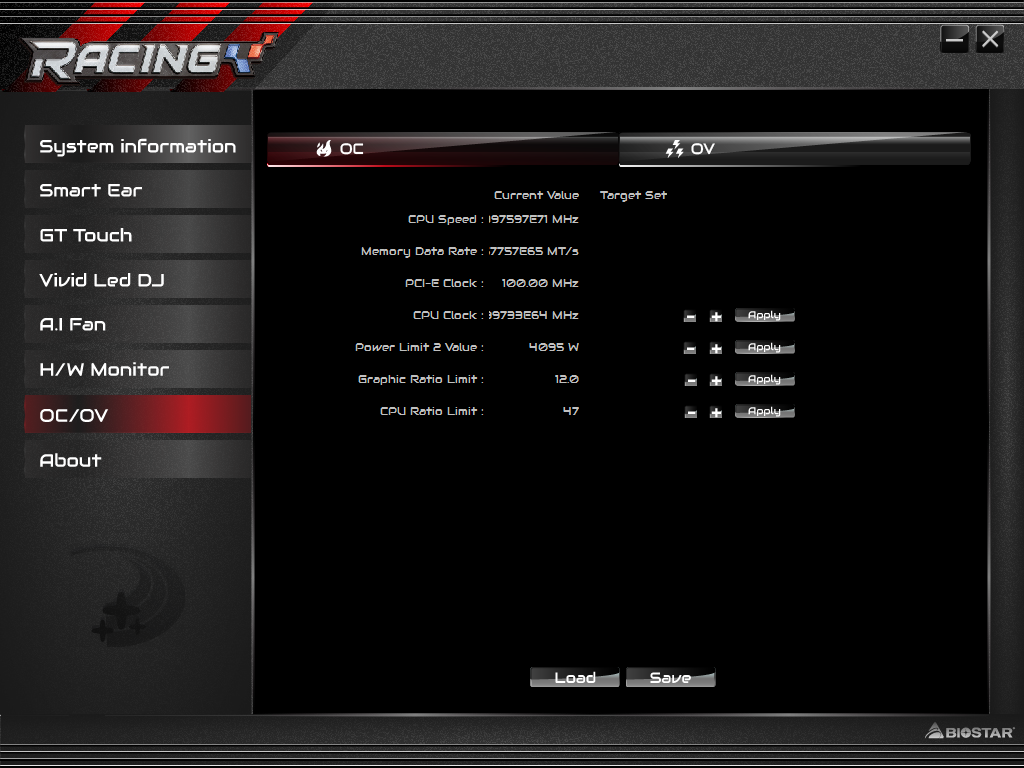

В утилите Racing GT Evo Utility предусмотрены и другие возможности по настройке системы. В частности, есть отдельная вкладка для разгона процессора (OC/OV). Насколько корректная информация отображается на этой вкладке, можно понять по приведенной иллюстрации.

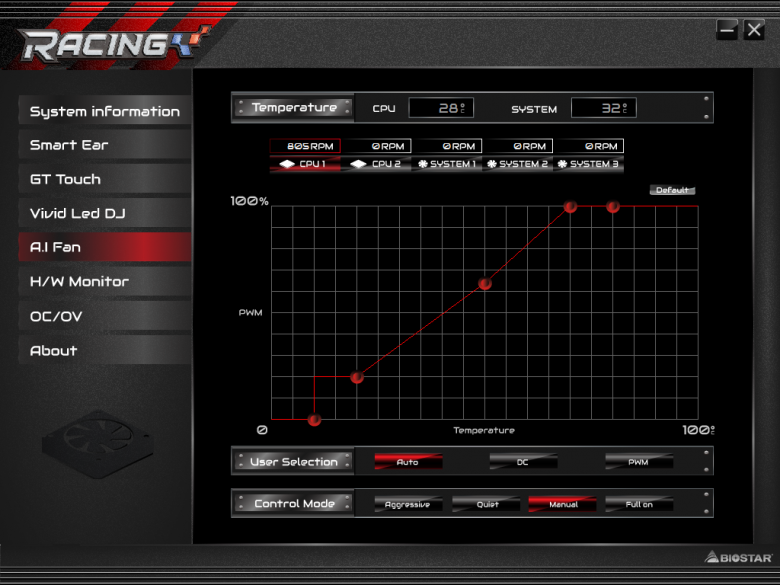

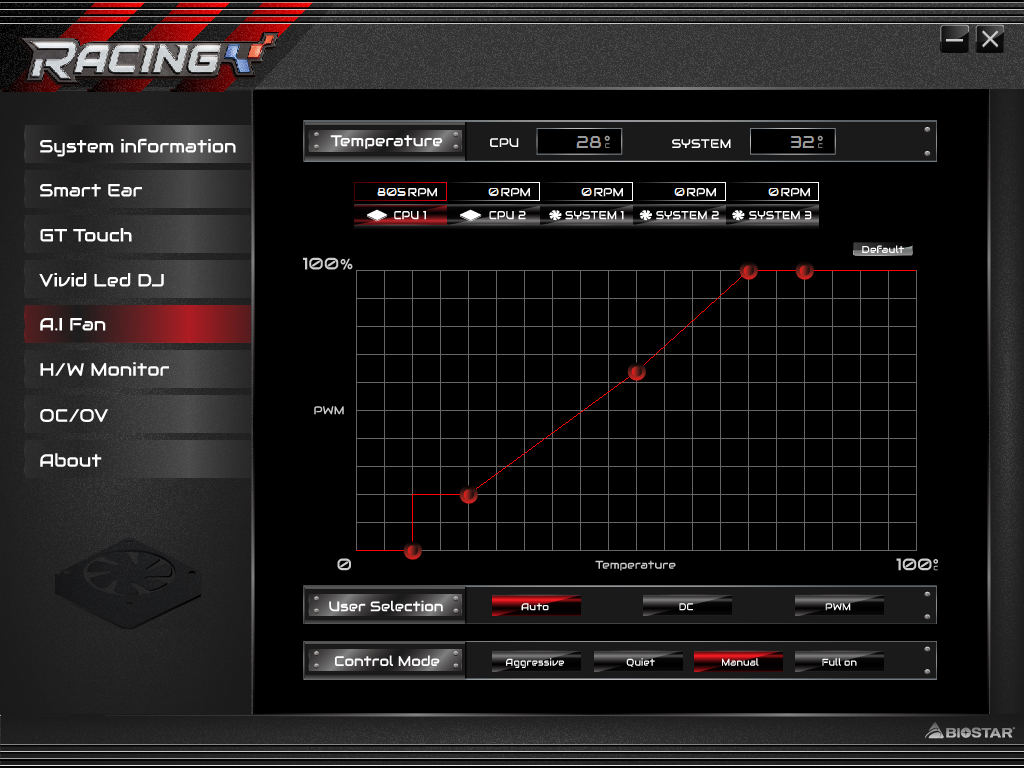

Утилита Racing GT Evo Utility позволяет также настраивать скоростной режим работы всех подключенных к плате вентиляторов. Аналогичные возможности по настройке скоростного режима работы вентиляторов есть и в UEFI BIOS Setup.

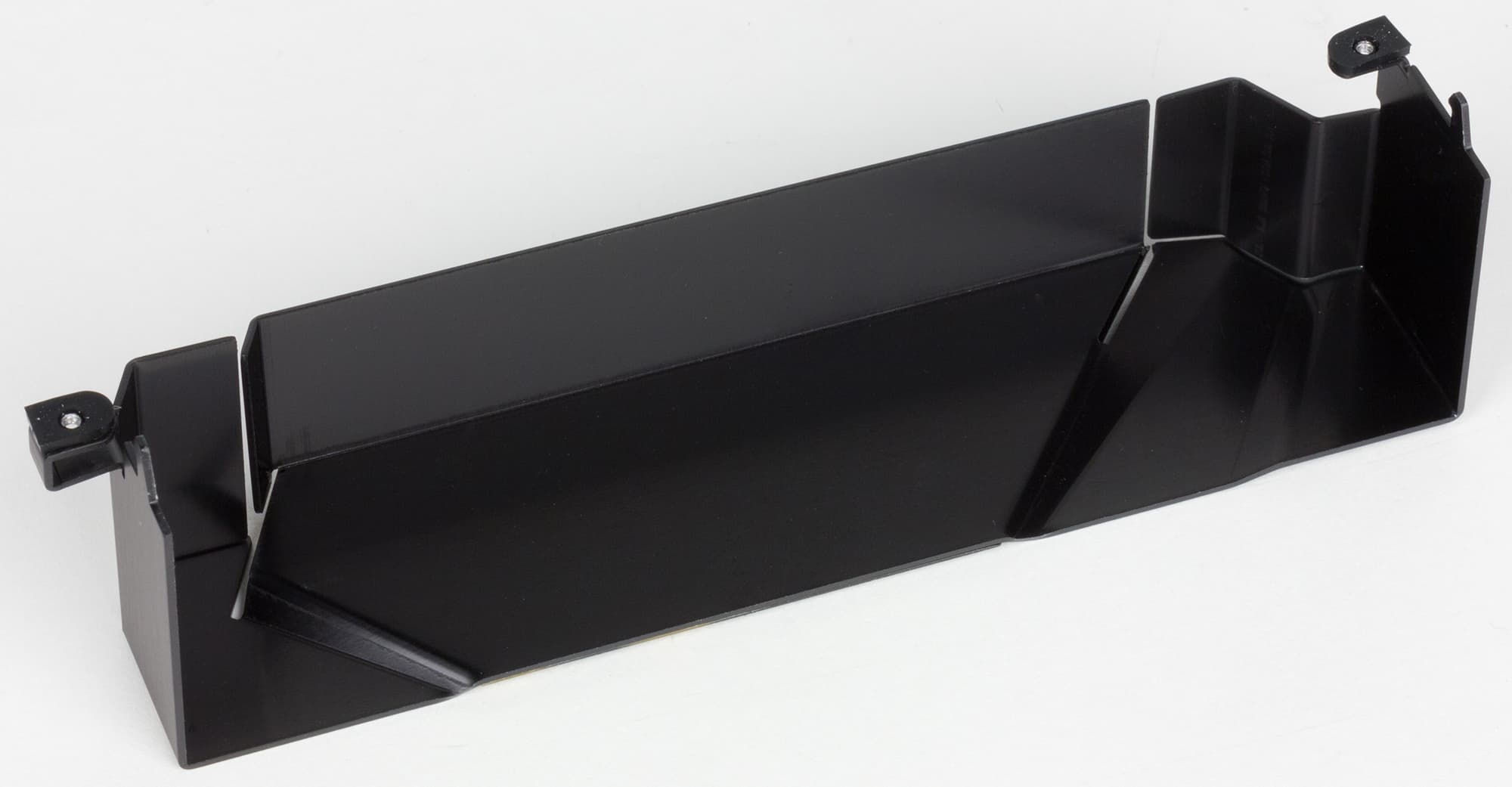

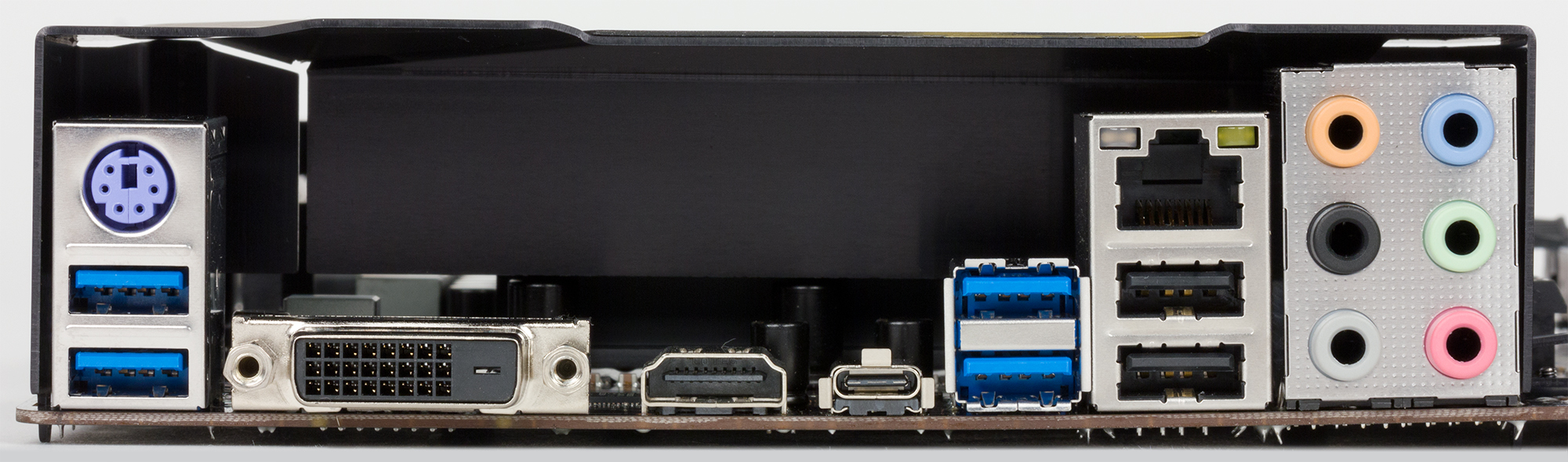

Задняя панель разъемов закрыта пластиковым кожухом. Смысла в этом кожухе, конечно, нет никакого (тем более что он не подсвечивается), но, пожалуй, стоит отметить, что крепление кожуха к самой плате очень хлипкое.

Система питания

Как и большинство плат, модель Biostar Racing Z370GT6 имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

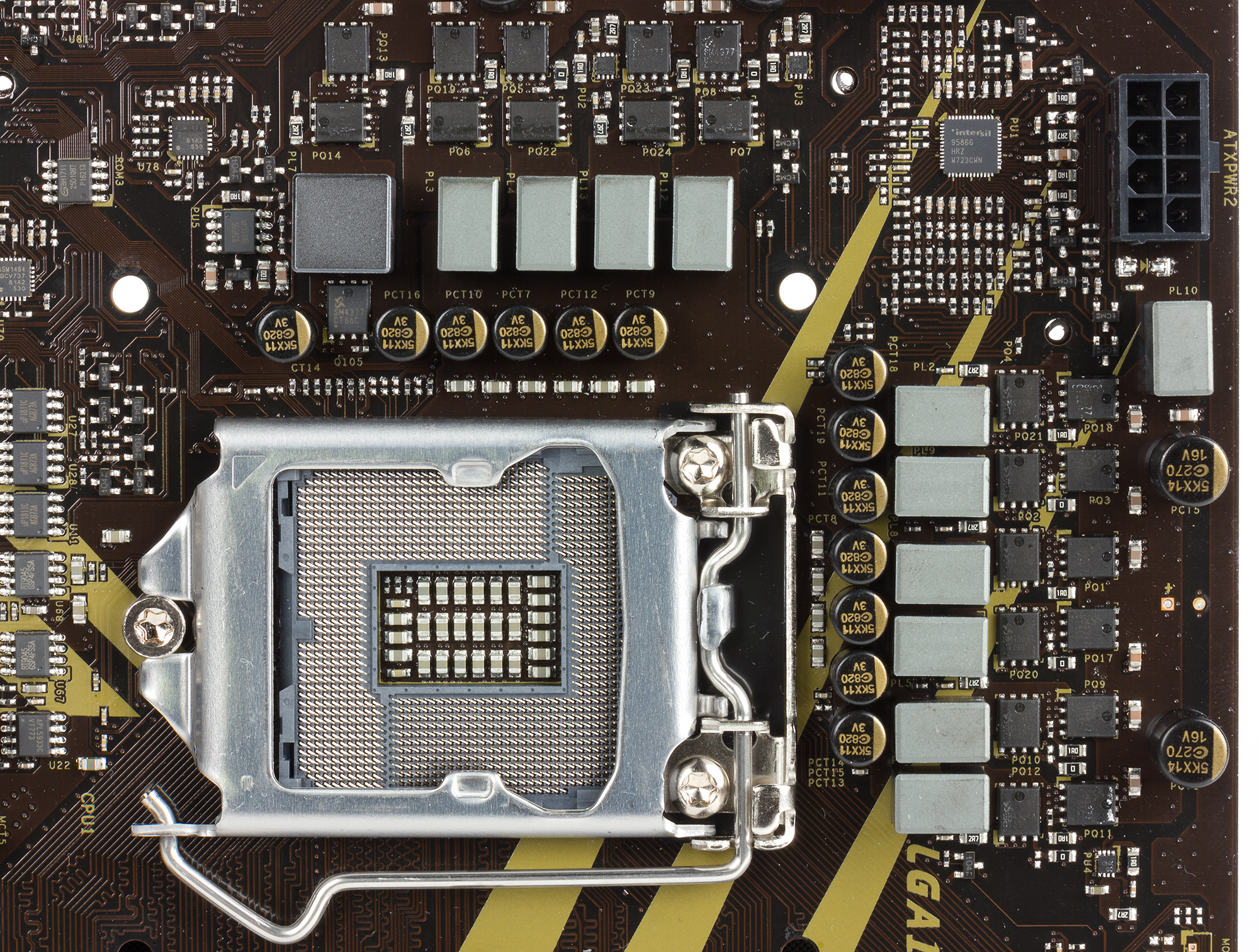

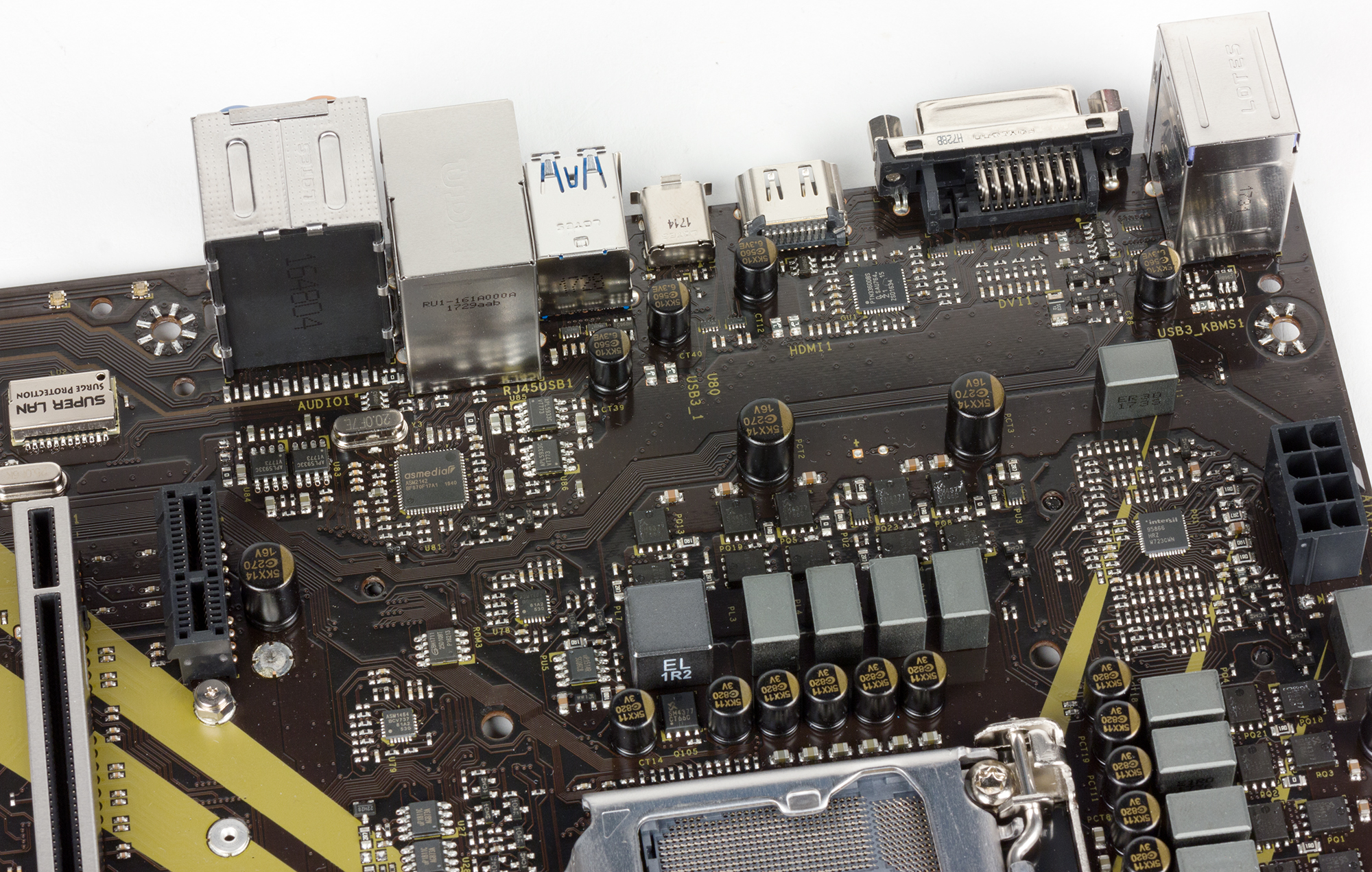

Регулятор напряжения питания процессора на плате 10-канальный и управляется PWM-контроллером Intersil ISL95866. Этот контроллер имеет два выхода. Первый выход может иметь 4, 3, 2 или 1 фазу, а второй — 3, 2 или 1 фазу. Поскольку сам PWM-контроллер Intersil ISL95866 не может обеспечить 10 каналов питания, на плате есть три удвоителя фаз питания. В каналах питания используются MOSFET-транзисторы Sinopower SM4377 и SM4364A.

Система охлаждения

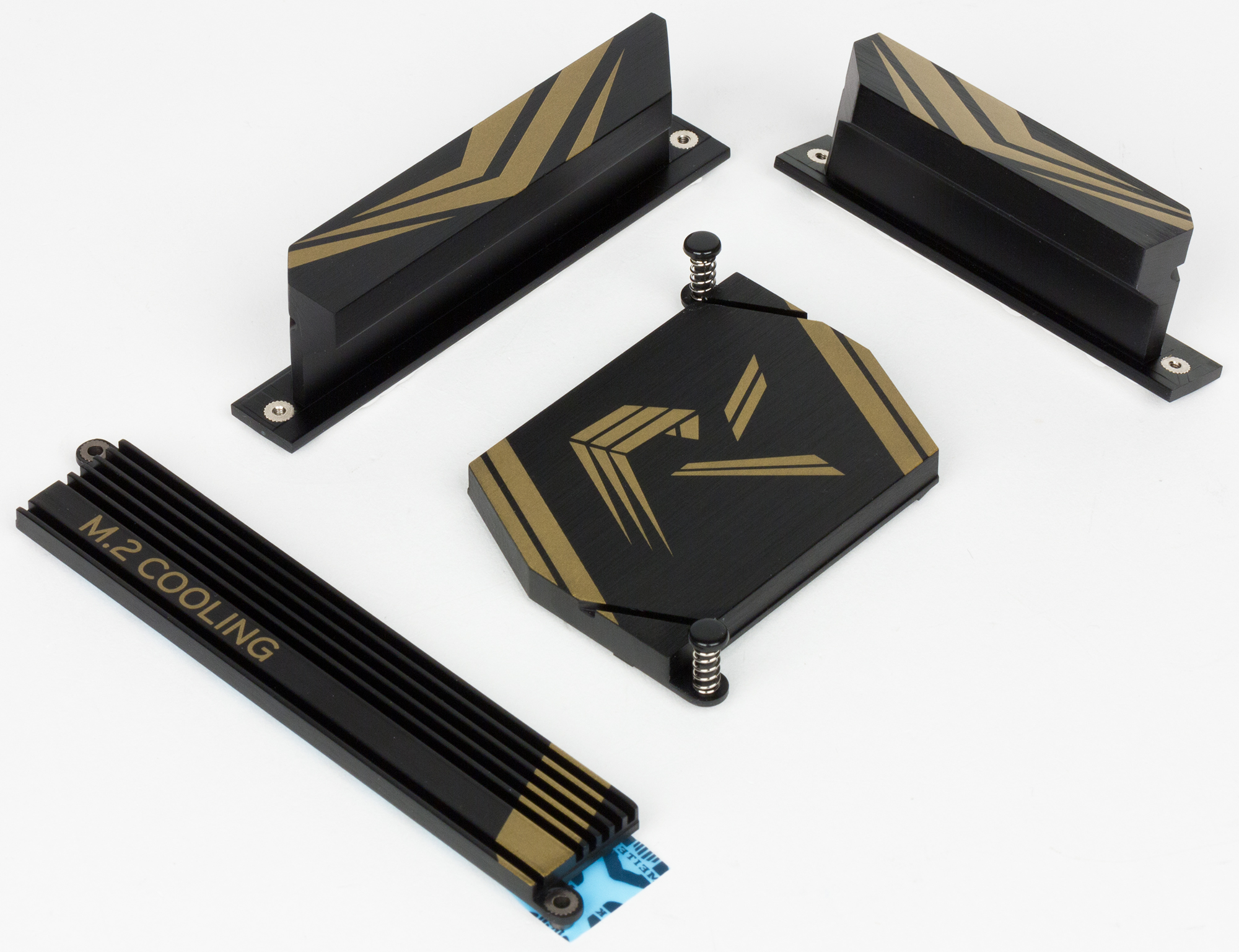

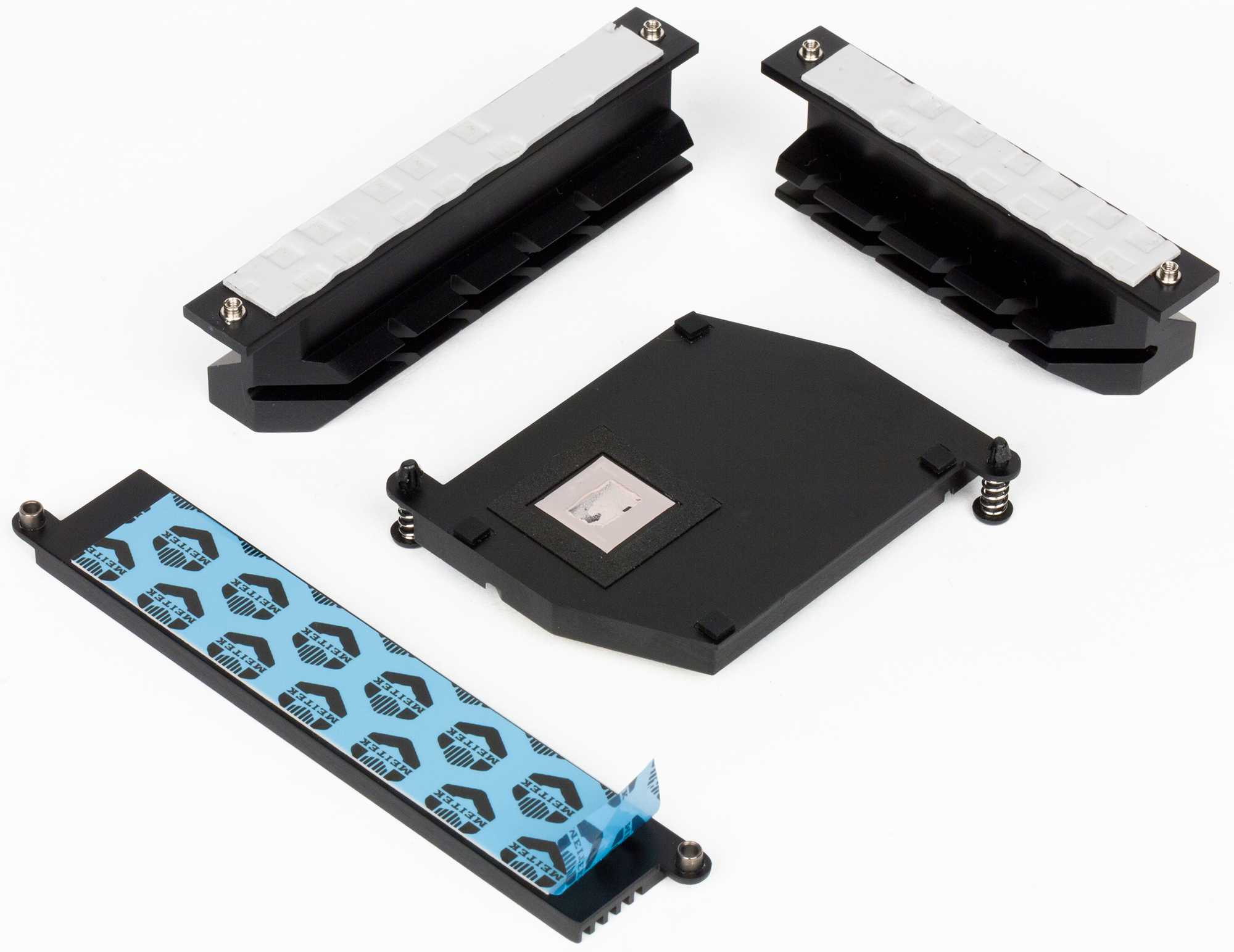

Система охлаждения платы Biostar Racing Z370GT6 состоит из четырех радиаторов. Два радиатора расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от MOSFET-транзисторов регулятора напряжения питания процессора. Еще один радиатор предназначен для охлаждения чипсета. И отдельный радиатор предназначен для охлаждения SSD-накопителя, устанавливаемого в один из разъемов M.2.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов. Два разъема предназначены для кулера процессора, а еще три — для дополнительных корпусных вентиляторов. Скоростные режимы работы вентиляторов можно настраивать с использованием утилиты A.I Fan.

Аудиоподсистема

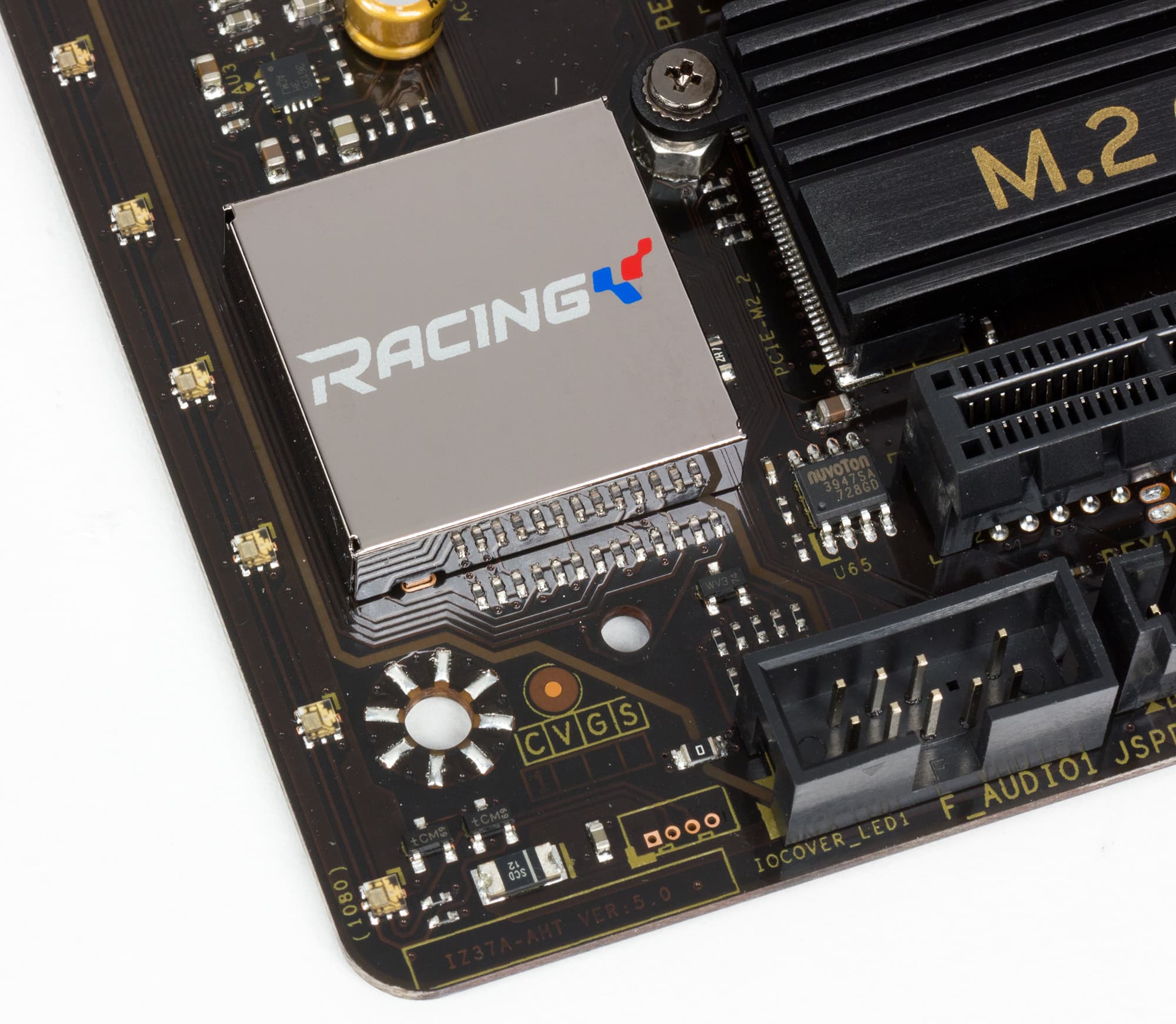

Аудиоподсистема платы Biostar Racing Z370GT6 основана на кодеке Realtek ALC1220 и изолирована на уровне слоев PCB от прочих компонентов платы и выделена в отдельную зону.

На задней панели платы предусмотрено шесть аудиоразъемов типа миниджек (3,5 мм).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц.

По результатам тестирования аудиотракт на плате Biostar Racing Z370GT6 получил скромную оценку «Хорошо». Почему скромную? Да просто не было еще в нашей практике случая, чтобы аудиотракт получал при тестировании оценку ниже, чем «Хорошо».

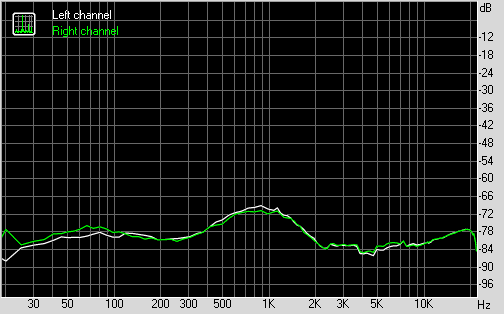

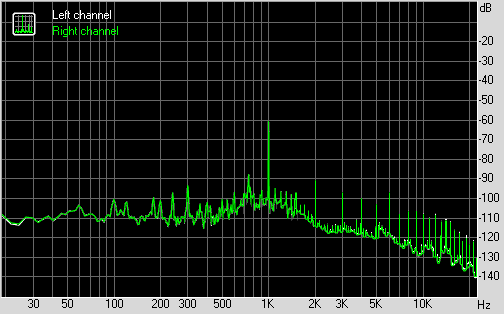

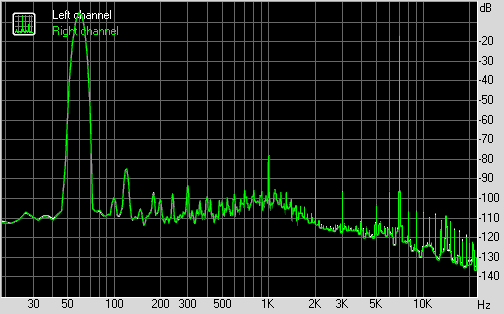

Результаты тестирования в RightMark Audio Analyzer 6.3.0

UEFI BIOS

Если вы привыкли работать с UEFI BIOS Setup на платах Asus, ASRock, Gigabyte или MSI, то интерфейс UEFI BIOS Setup на плате Biostar Racing Z370GT6 покажется вам немного необычным.

В UEFI BIOS Setup есть семь вкладок: Main, Advanced, Chipset, Boot, Security, O.N.E, Save & Exit.

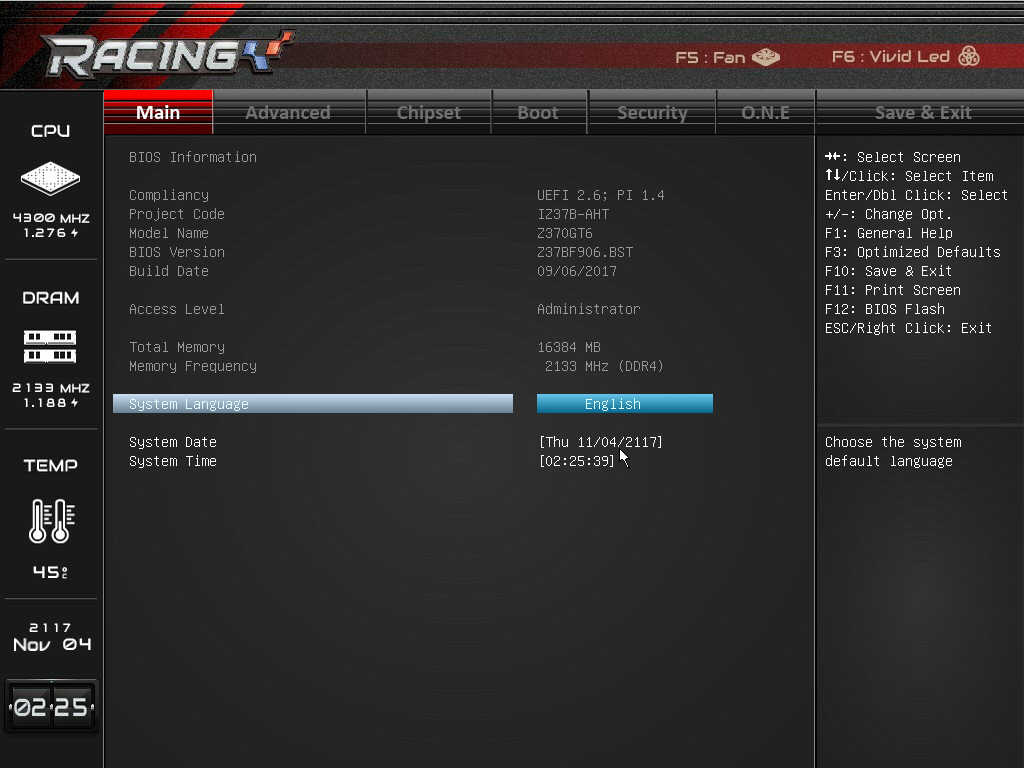

Вкладка Main позволяет просмотреть основную информацию о системе.

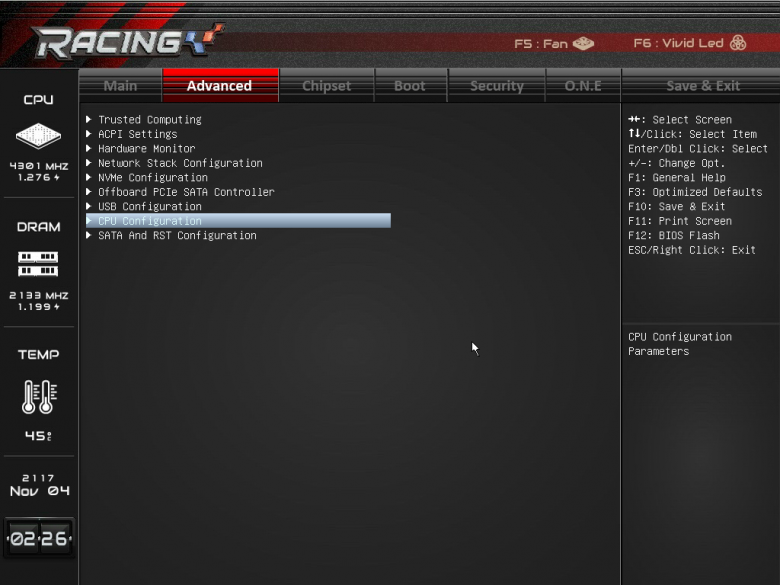

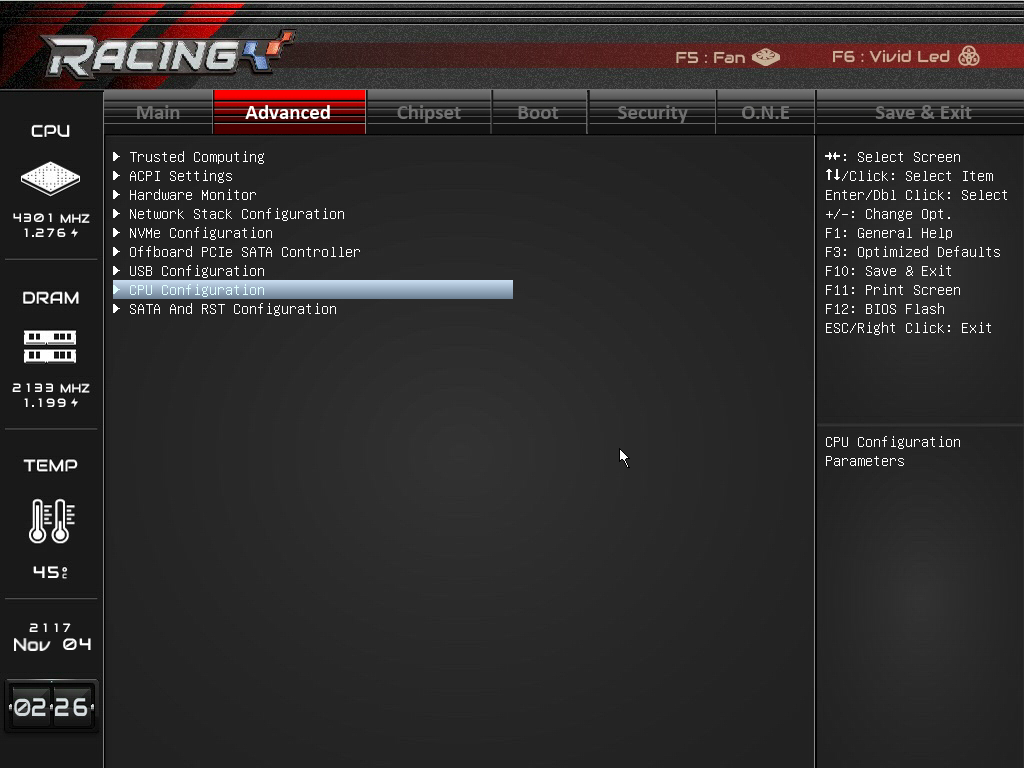

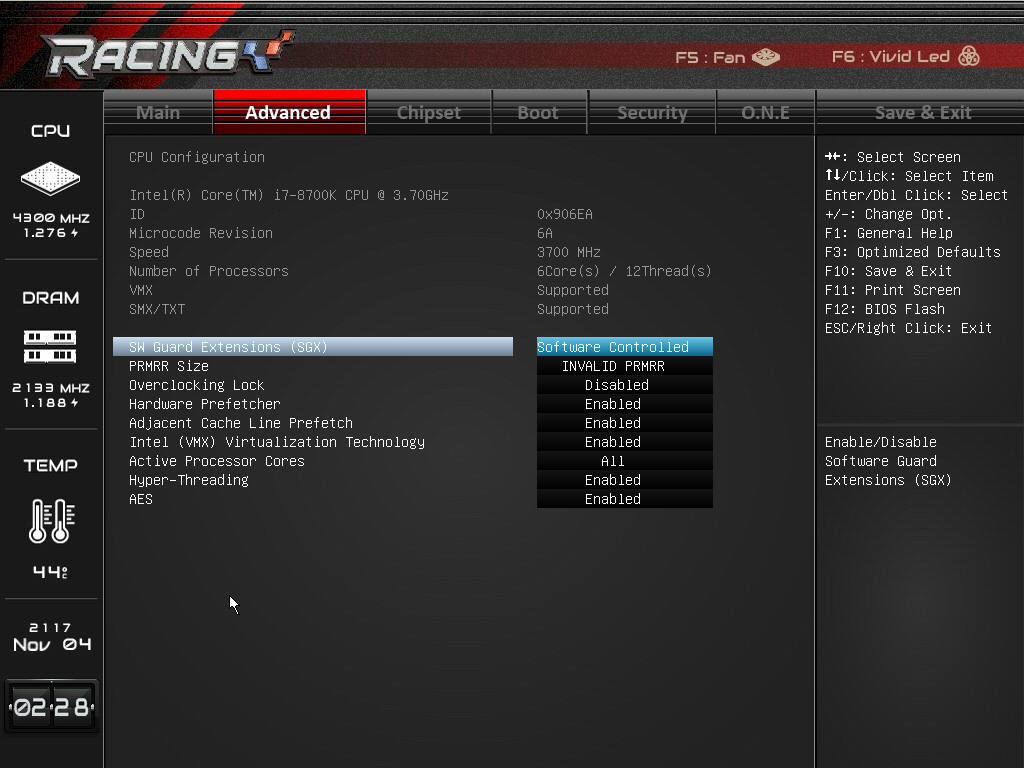

Вкладка Advanced позволяет частично настраивать процессор, USB-контроллер, SATA-контроллер, содержит раздел системного мониторинга и т. д.

В частности, именно на этой вкладке можно задать количество ядер процессора, отключить технологию Hyper-Threading и т. п.

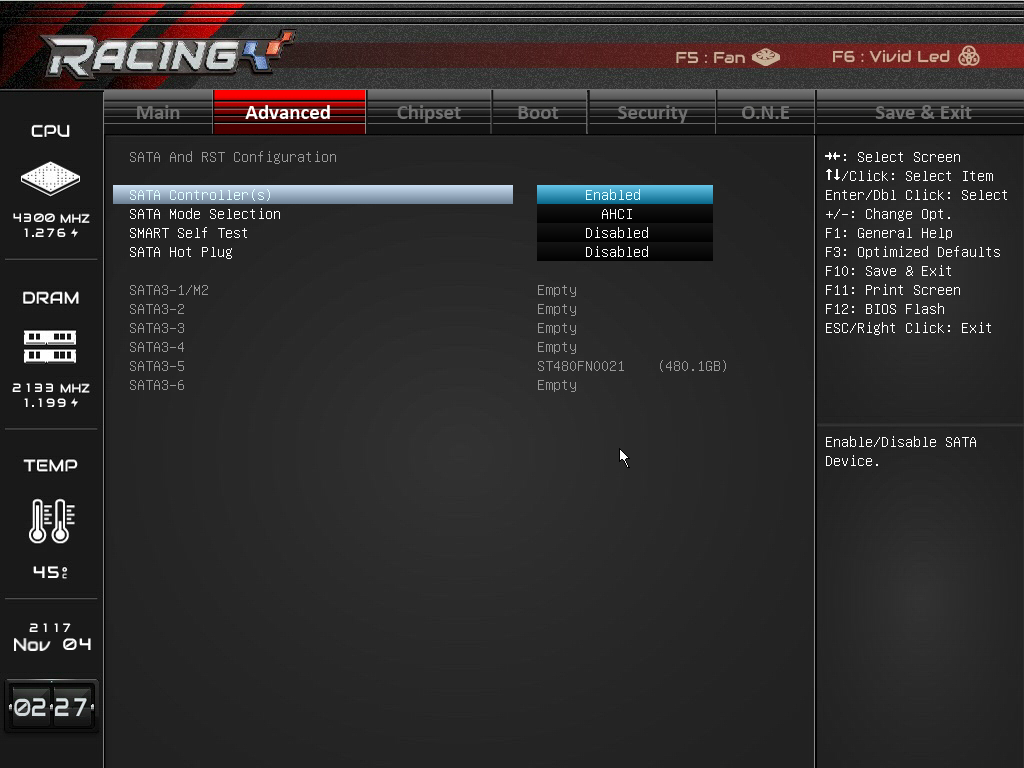

Настройка SATA-контроллера возможна лишь самая примитивная, отключать отдельные SATA-порты нельзя.

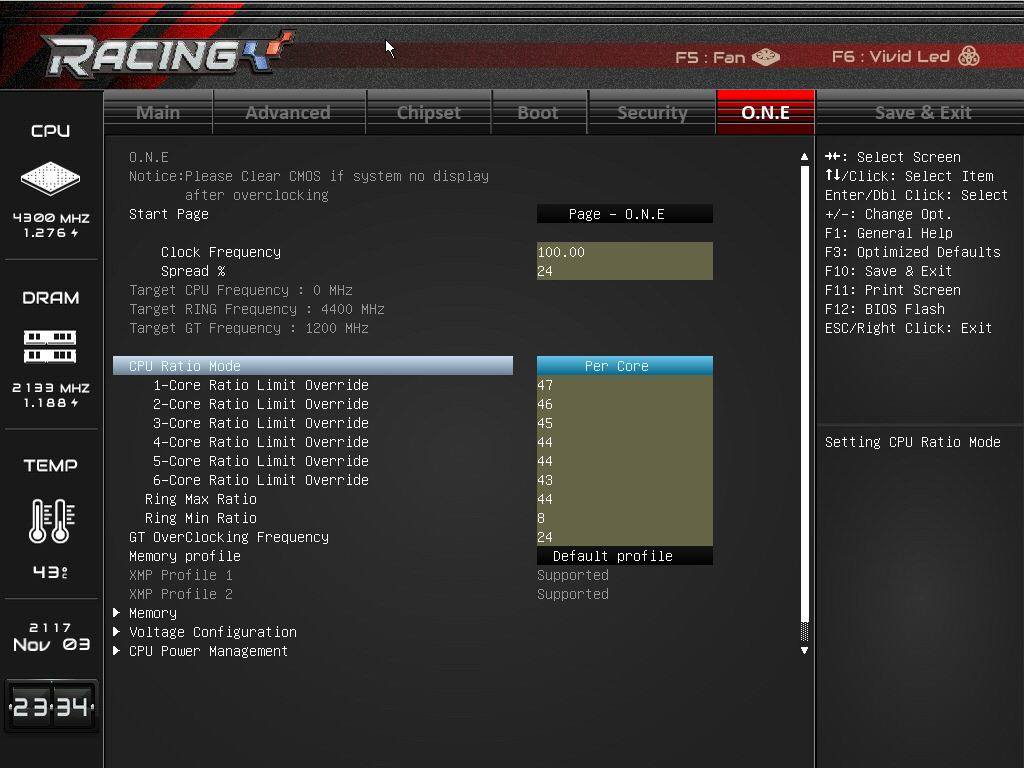

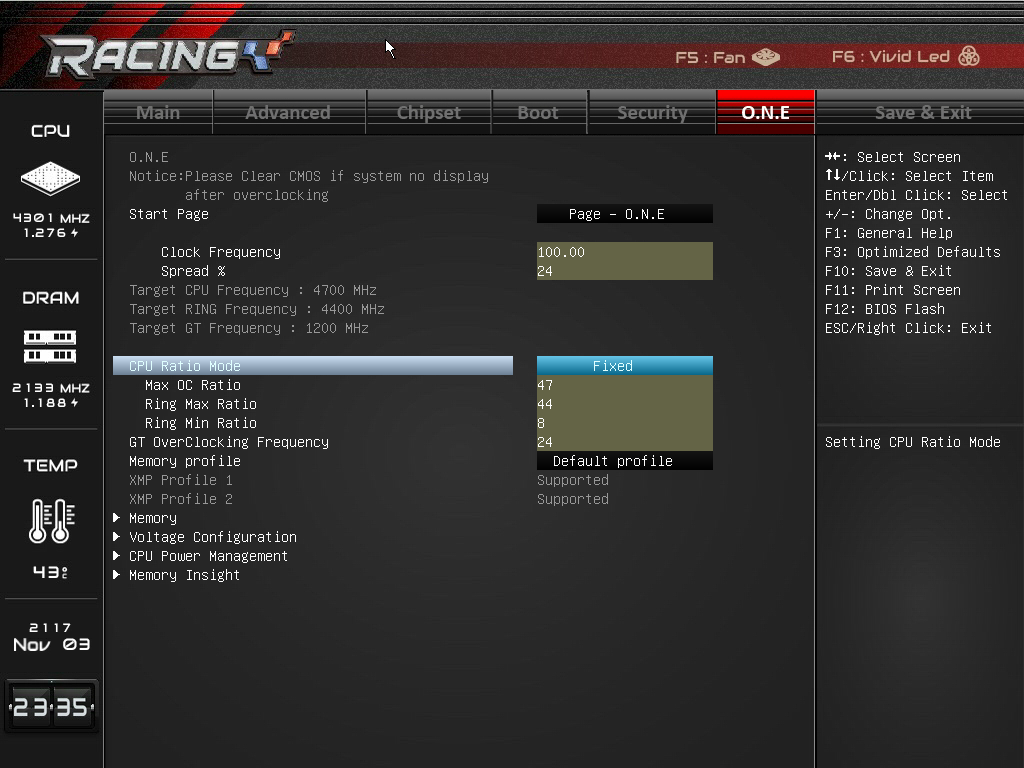

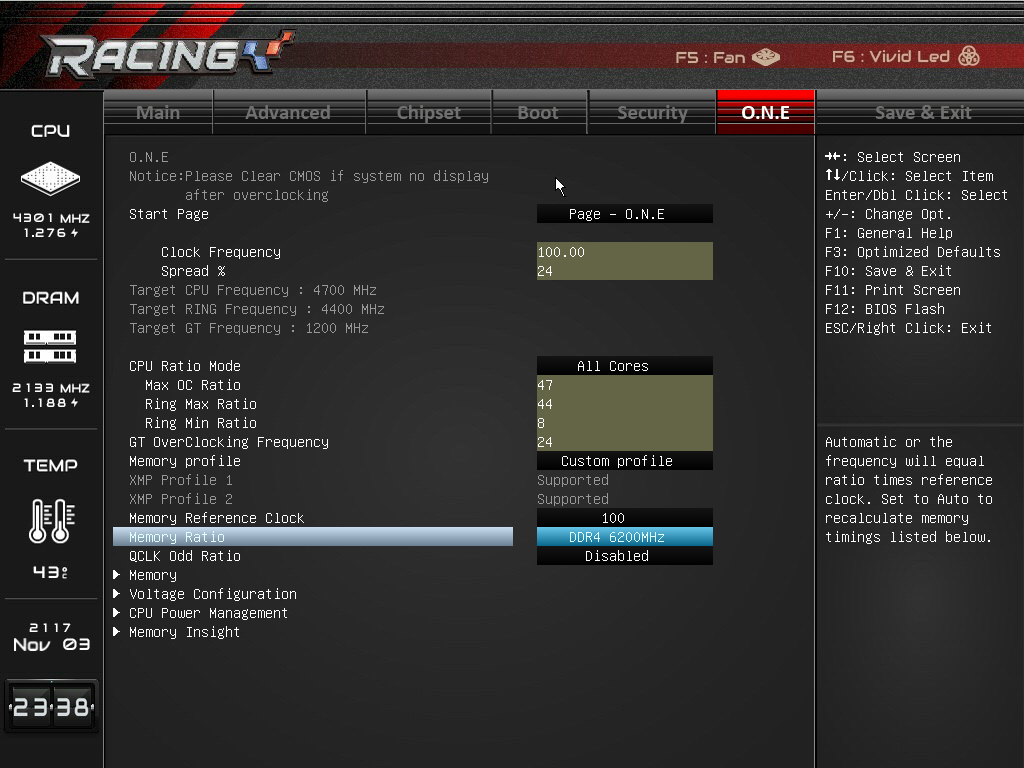

Пропуская описание вкладок Chipset, Boot и Security (здесь все стандартно), перейдем сразу к вкладке O.N.E, которая предназначена для разгона процессора и памяти.

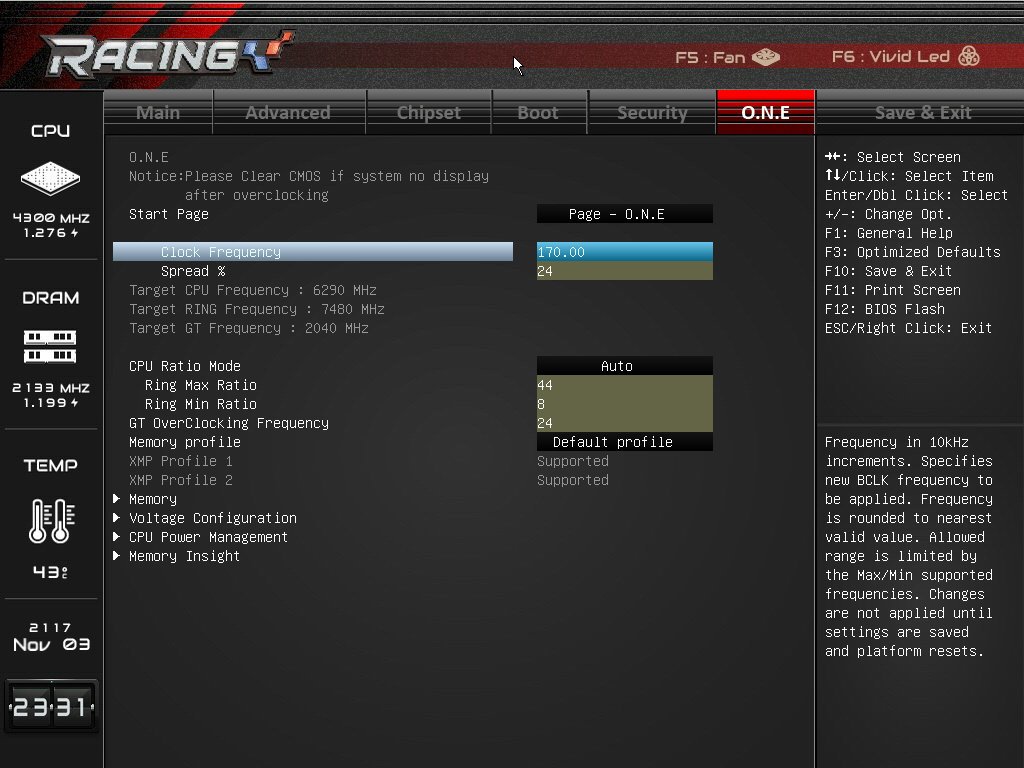

На этой вкладке можно поменять частоту BCLK (Clock Frequency) с шагом 0,01 МГц. Максимальная частота может составлять 170 МГц.

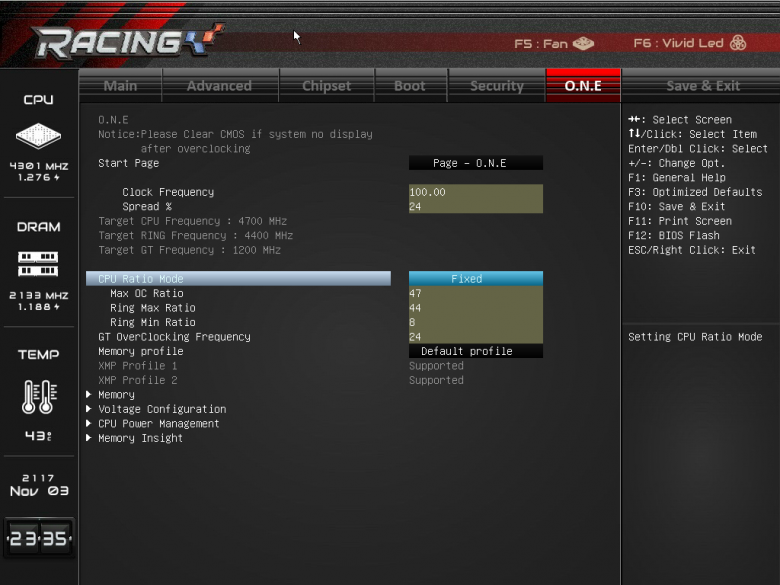

Кроме того, меняется коэффициент умножения ядер процессора. Есть опции изменения коэффициента умножения Per Core, All Cores и Fixed.

С опциями Per Core и All Cores все понятно (такие опции есть у всех производителей), а при выборе опции Fixed коэффициент умножения для всех ядер процессора одинаковый и не меняется.

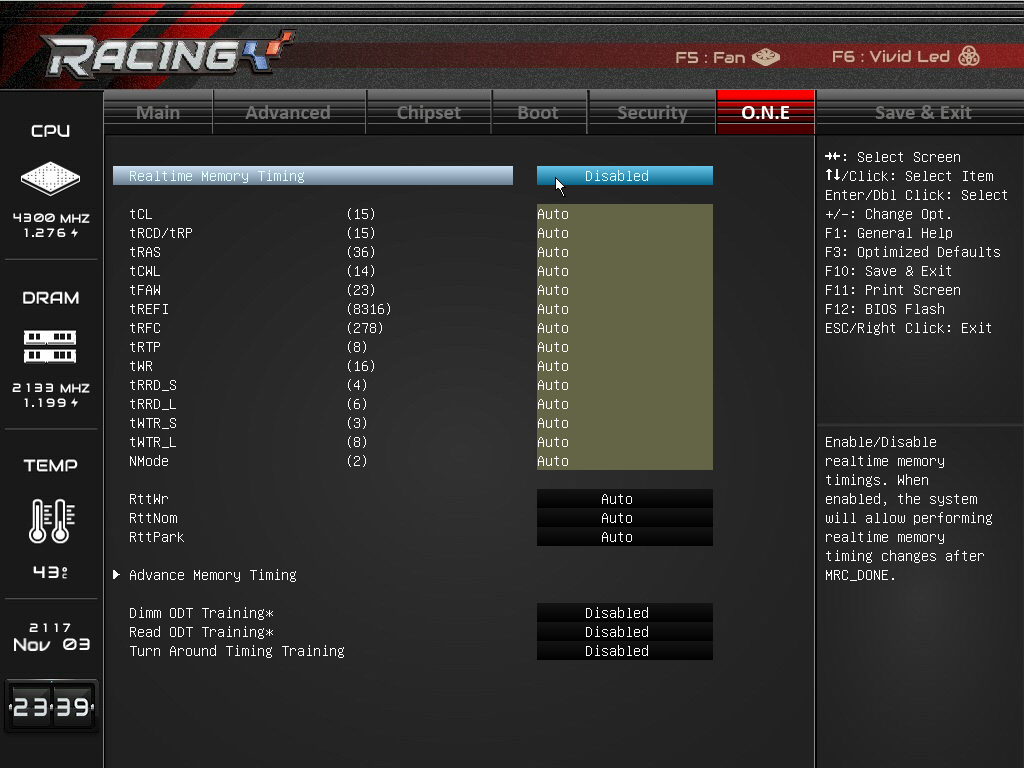

Естественно, можно настраивать память, то есть выбирать частоту и настраивать тайминги. Максимальная частота памяти DDR4 составляет 6200 МГц.

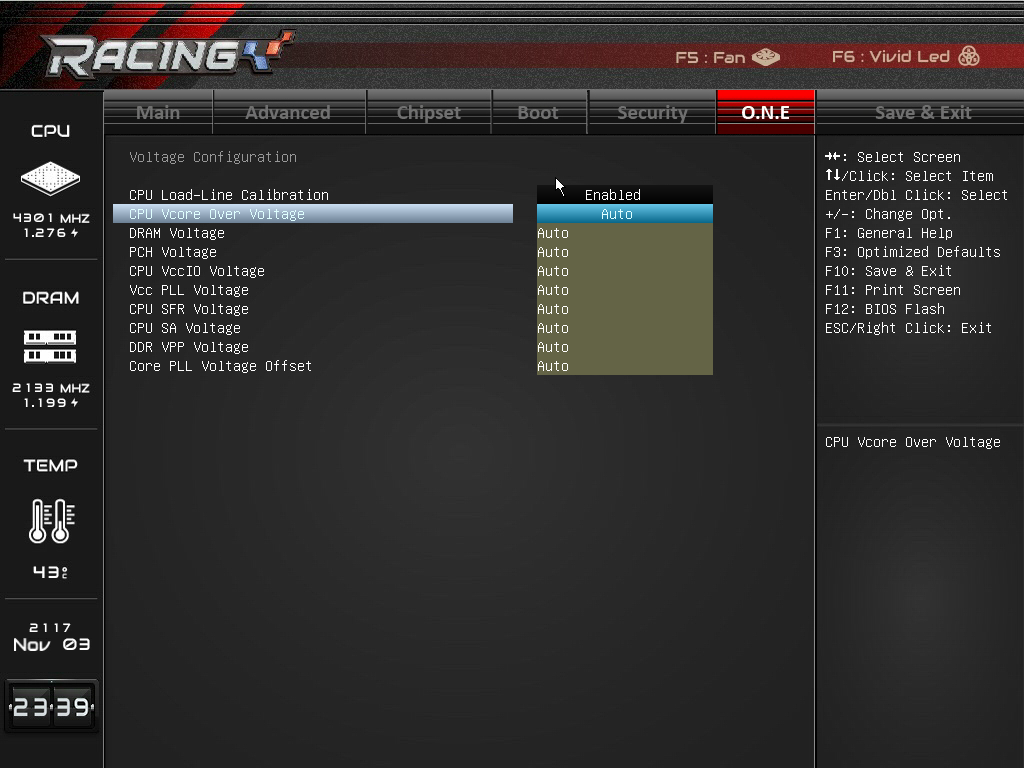

И, конечно же, можно менять напряжение питания процессора и памяти.

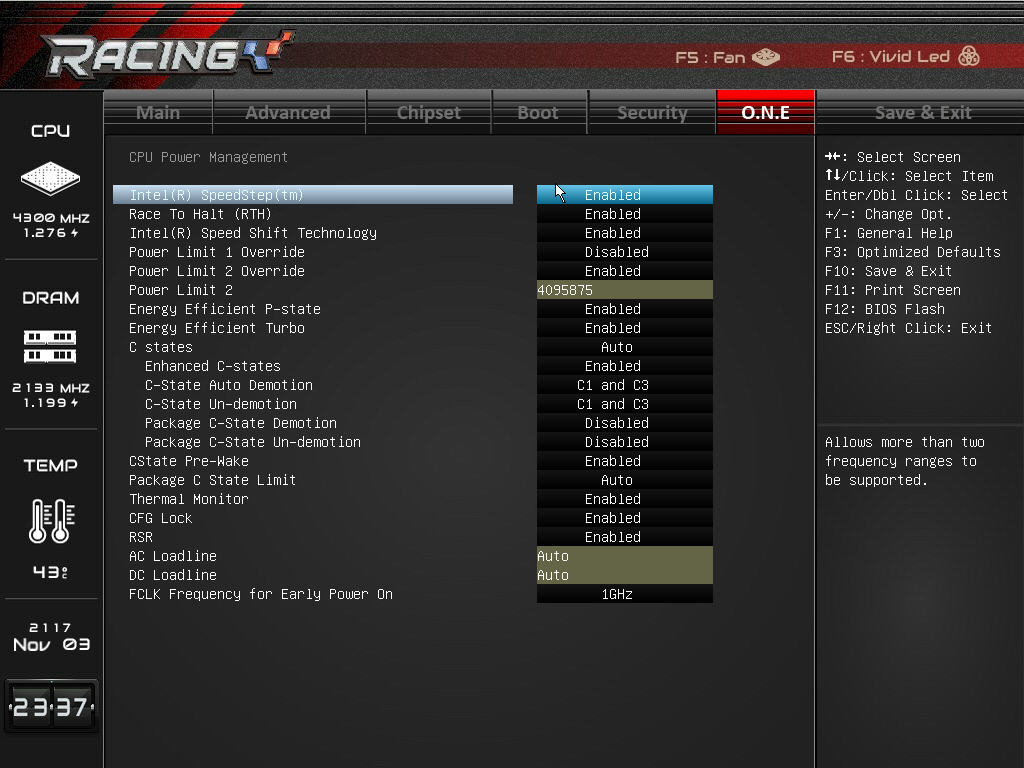

Можно также настраивать работу регулятора напряжения питания процессора, хотя некоторые значения (например, Power Limit 2) для нас остались загадкой.

Выводы

Вообще, несмотря на тот факт, что в России есть дистрибутор, который занимается материнскими платами Biostar, вся активность компании на российском рынке ограничивается, как правило, бумажными анонсами плат, большинство из которых, увы, нельзя купить. И рассмотренная в статье плата Biostar Racing Z370GT6 не исключение. Найти ее в продаже мы не смогли, так что сказать что-либо о ее стоимости не можем. Но если плата все же поступит в розничную продажу, то ее стоимость должна, на наш взгляд, составлять не более 12 тысяч рублей — в противном случае она просто не имеет смысла.

Плата представляет собой классическое решение на чипсете Intel Z370, аналогов на рынке очень много. Для компании, которая, скажем так, не пользуется популярностью на рынке, единственный вариант как-то конкурировать с такими монстрами, как Asus, ASRock, Gigabyte и MSI, — это демпинг. И если цена на плату Biostar Racing Z370GT6 будет ниже, чем у конкурентов на аналогичные по функциональным возможностям решения, тогда, возможно, появится смысл к ней присмотреться.

25 декабря 2017 Г.
