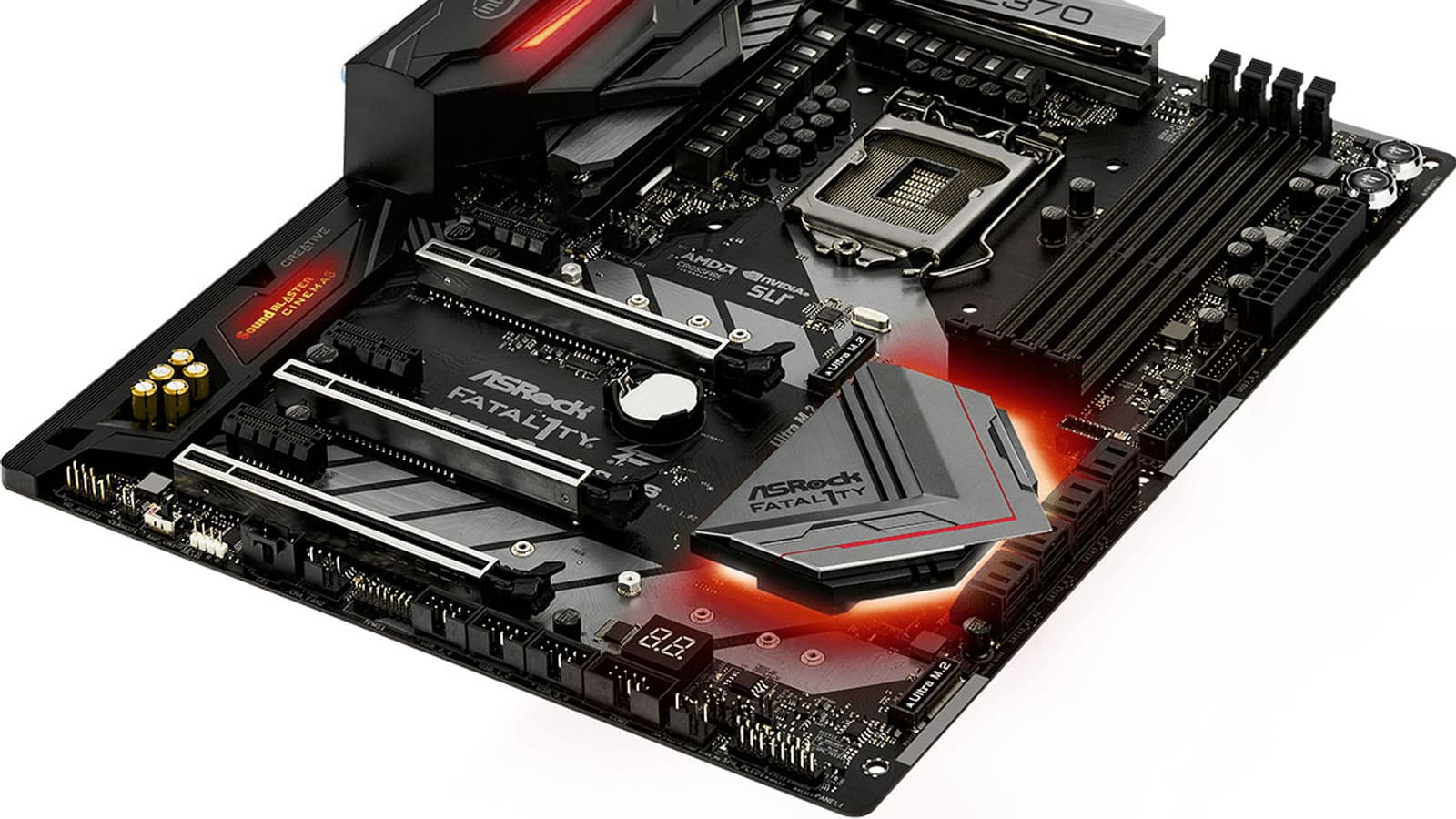

Обзор материнской платы ASRock Fatal1ty Z370 Gaming K6 на чипсете Intel Z370

В этой статье мы рассмотрим новую игровую материнскую плату ASRock Fatal1ty Z370 Gaming K6 серии ASRock Fatal1ty Gaming на чипсете Intel Z370 под процессоры Coffee Lake.

Комплектация и упаковка

Плата ASRock Fatal1ty Z370 Gaming K6 поставляется в средней по размерам коробке с ручкой, оформленной в фирменном стиле плат серии ASRock Fatal1ty Gaming.

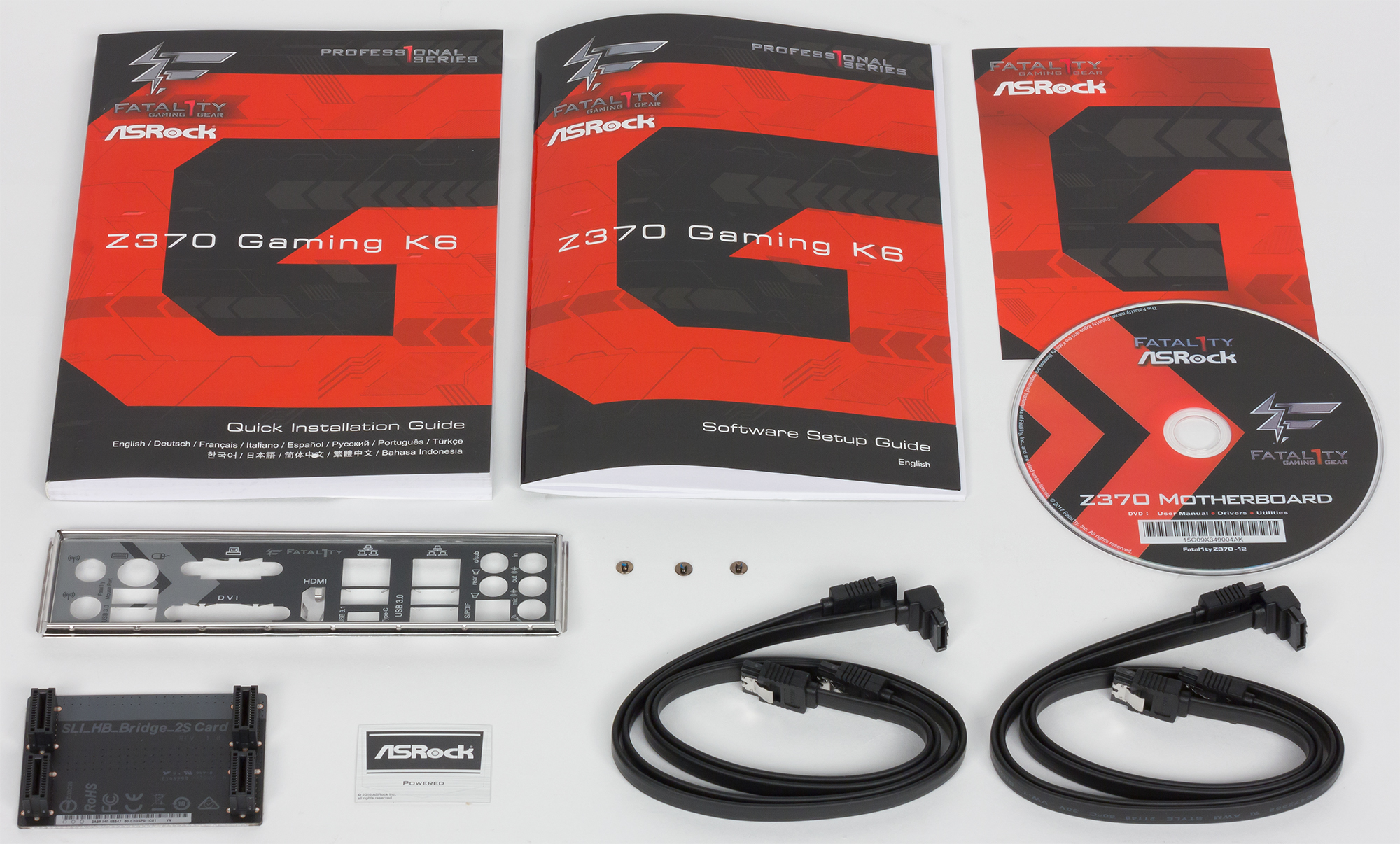

Комплект поставки очень скромный, если не сказать скудный. В коробке можно обнаружить руководство пользователя (есть описание и на русском языке), DVD-диск с драйверами и утилитами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеет угловой разъем с одной стороны), заглушку для задней панели платы и мостик SLI на две видеокарты.

Конфигурация и особенности платы

Сводная таблица характеристик платы ASRock Fatal1ty Z370 Gaming K6 приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры Intel Core 8-го поколения (Coffee Lake)
Процессорный разъем LGA1151
Чипсет Intel Z370
Память 4 × DDR4 (до 64 ГБ)
Аудиоподсистема Realtek ALC1220
Сетевой контроллер 1 × Intel I219-V
1 × Intel I211AT
Слоты расширения 1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express 3.0 x16)
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16)
3 × PCI Express 3.0 x1
3 × M.2
SATA-разъемы 8 × SATA 6 Гбит/с
USB-порты 8 × USB 3.0 1 × USB 3.0 (вертикальный разъем) 1 × USB 3.1 (Type-C)
1 × USB 3.1 (Type-A)
6 × USB 2.0

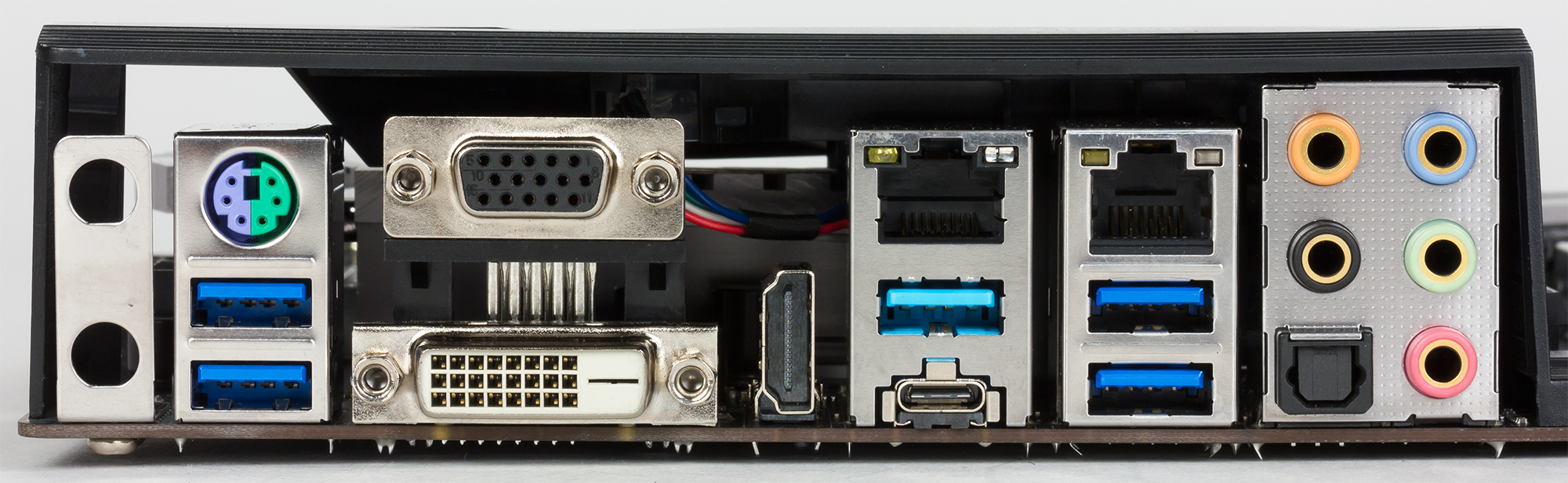

Разъемы на задней панели 4 × USB 3.0 (Type-A)
1 × USB 3.1 (Type-C)
1 × USB 3.1 (Type-A)
1 × HDMI
1 × DVI-D
1 × D-Sub
2 × RJ-45
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек (3,5 мм)
1 × PS/2
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
8 × SATA 6 Гбит/с
3 × M.2
5 разъемов для подключения 4-контактных вентиляторов
1 вертикальный разъем для подключения фронтального порта USB 3.1
2 разъема для подключения портов USB 3.0
3 разъема для подключения портов USB 2.0
1 разъем для подключения COM-порта
1 разъем для подключения RGB-ленты 12 В
Форм-фактор ATX (305×244 мм)
Средняя цена
виджет Яндекс.Маркет
Розничные предложения
виджет Яндекс.Маркет

Форм-фактор

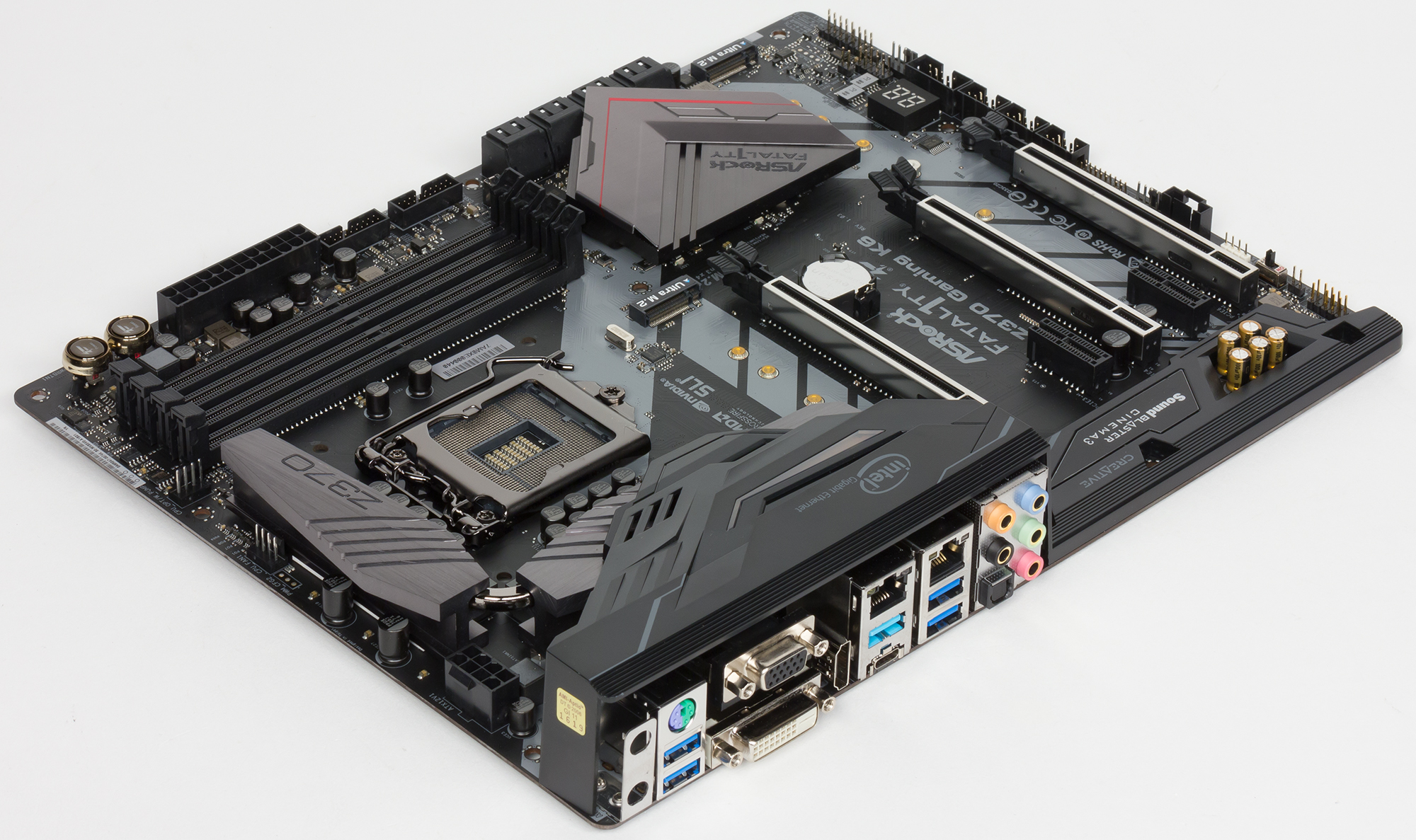

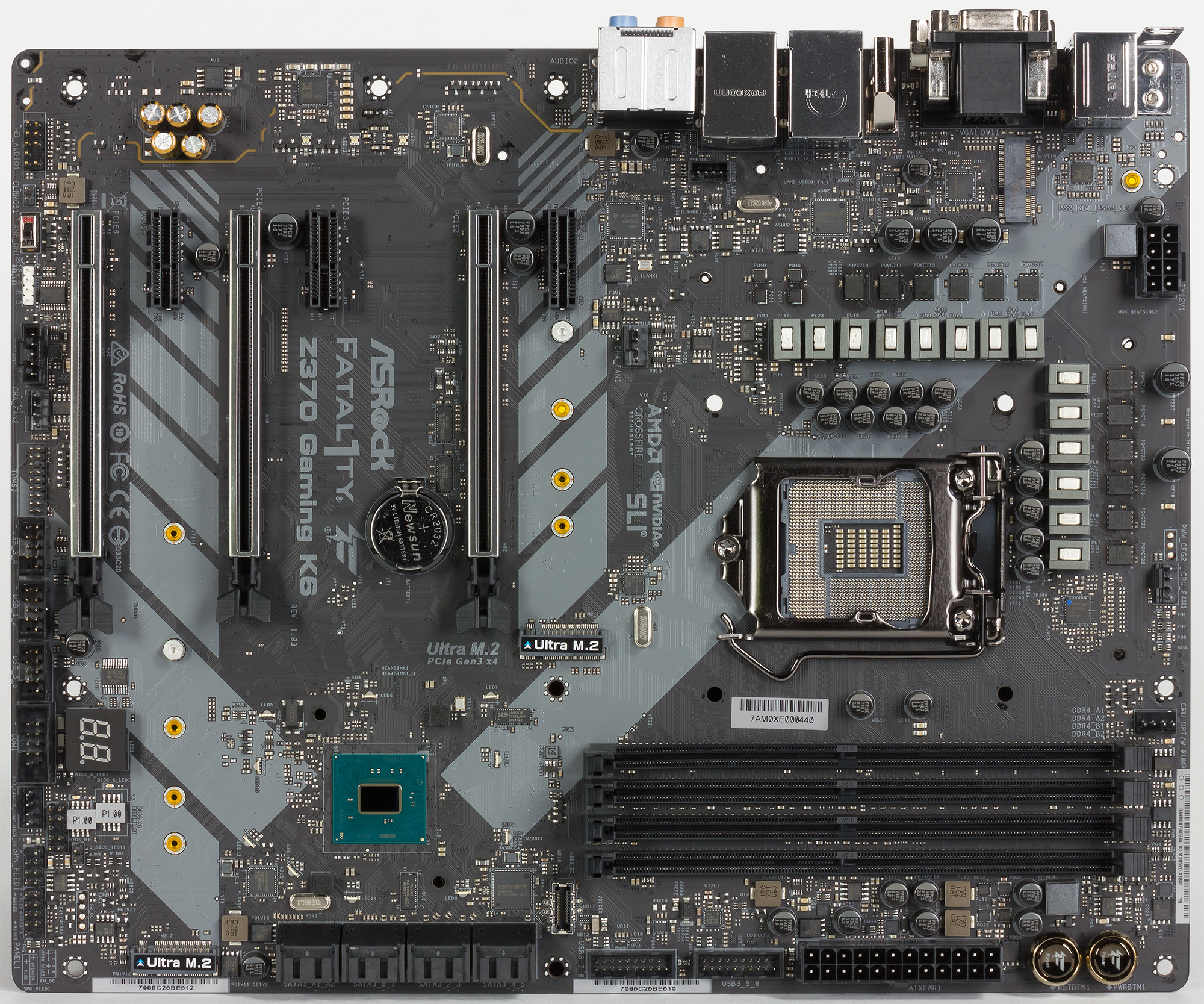

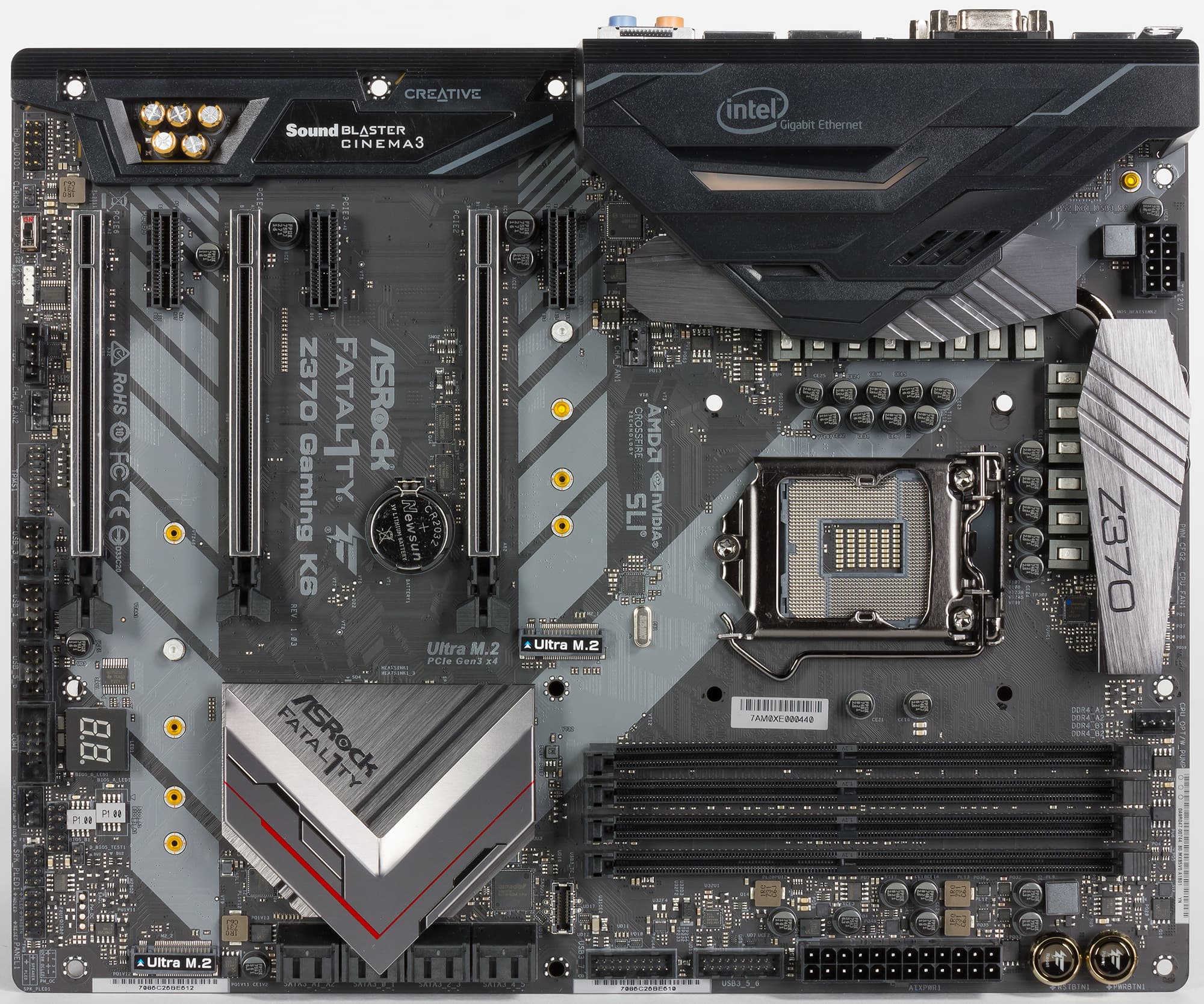

Плата ASRock Fatal1ty Z370 Gaming K6 выполнена в форм-факторе ATX (305×244 мм). Для ее монтажа в корпус предусмотрено десять отверстий.

Чипсет и процессорный разъем

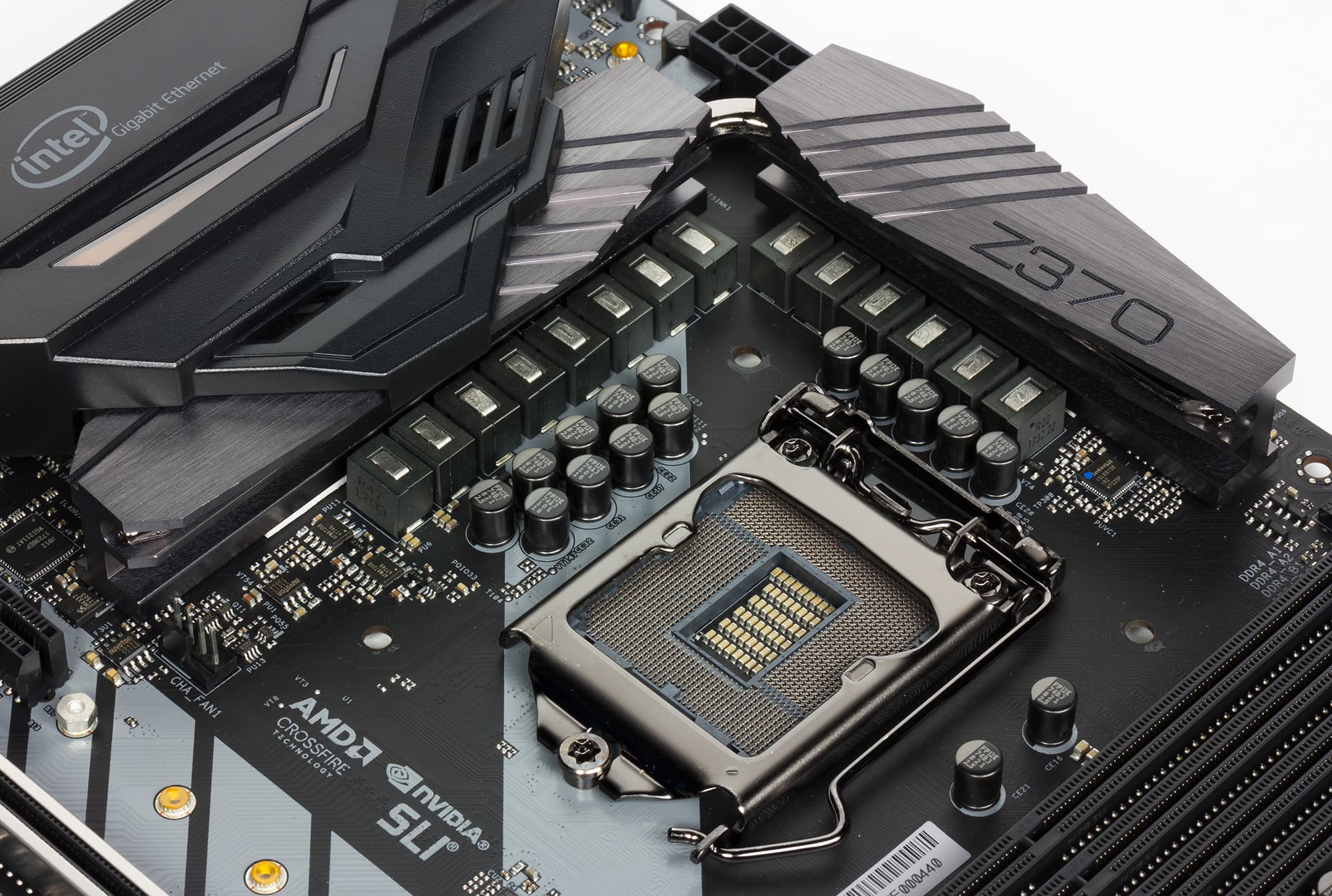

Плата ASRock Fatal1ty Z370 Gaming K6 основана на новом чипсете Intel Z370 и поддерживает только процессоры Intel Core 8-го поколения (кодовое наименование Coffee Lake) с разъемом LGA1151.

Память

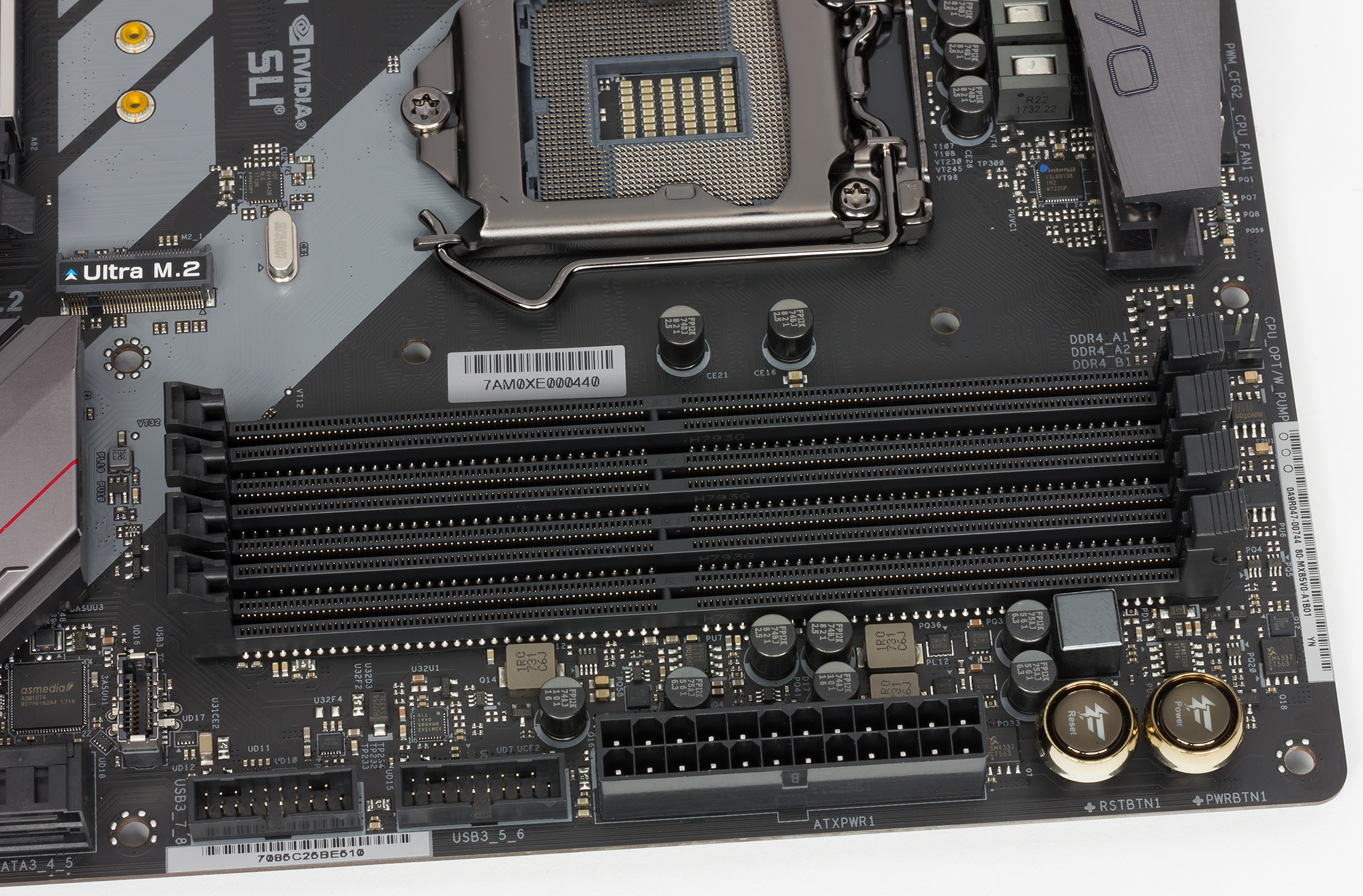

Для установки модулей памяти на плате ASRock Fatal1ty Z370 Gaming K6 предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

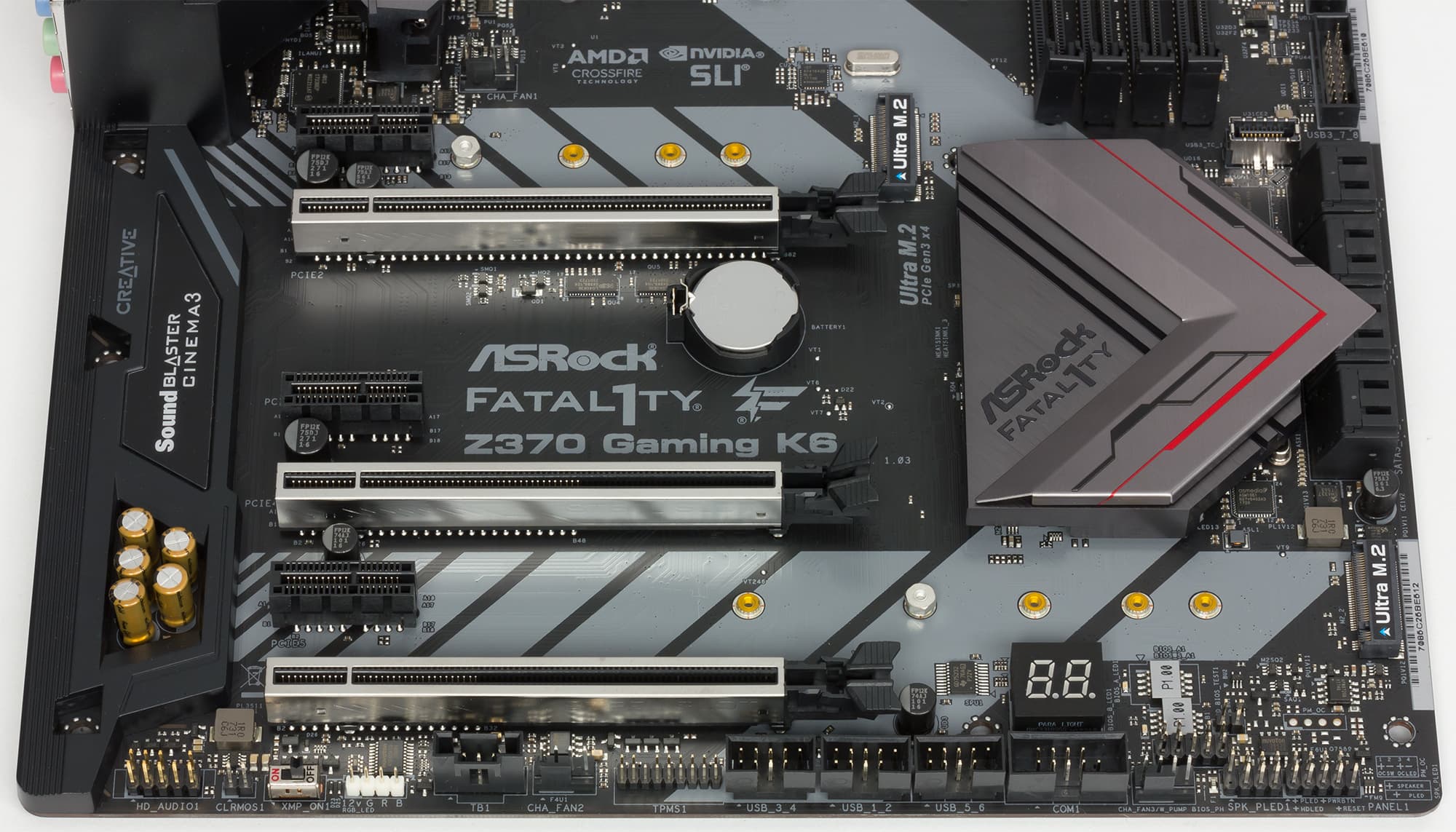

Слоты расширения и разъемы M.2

Для установки видеокарт, плат расширения и накопителей на материнской плате ASRock Fatal1ty Z370 Gaming K6 имеется три слота с форм-фактором PCI Express x16, три слота PCI Express 3.0 x1 и три разъема M.2.

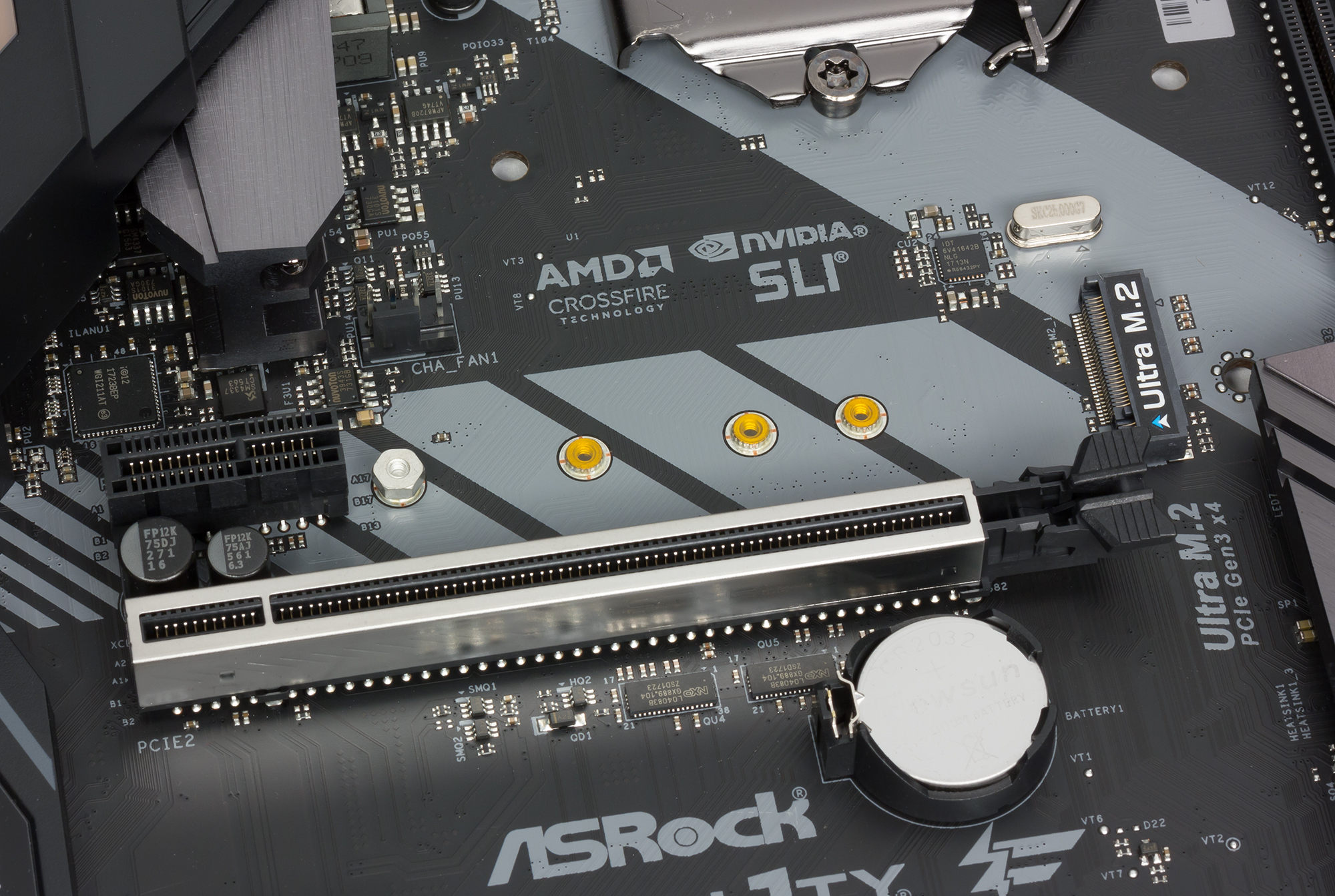

Первый (если считать от процессорного разъема) слот с форм-фактором PCI Express x16 (PCIE2) реализован на базе процессорных линий PCIe 3.0 и представляет собой слот PCI Express 3.0 x16. Это переключаемый слот, который может работать на скоростях x16/x8. За переключение слота отвечают мультиплексоры-демультиплексоры линий PCIe 3.0 NXP CBTL04083B.

Второй слот с форм-фактором PCI Express x16 (PCIE4) также реализован на базе процессорных линий PCIe 3.0, но работает на скорости x8. То есть это слот PCI Express 3.0 x8 в форм-факторе PCI Express x16.

Режимы работы слотов PCIE2/PCIE4 могут быть следующие: x16/–, x8/x8.

Третий слот с форм-фактором PCI Express x16 (PCIE6) реализован на базе чипсетных линий PCIe 3.0 и работает на скорости x4, то есть представляет собой слот PCI Express 3.0 x4 в форм-факторе PCI Express x16.

Плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia (симметричный режим x8/x8), а также двух или трех (в режиме x8/x8/x4) видеокарт AMD.

Слоты PCI Express 3.0 x1 реализованы через чипсет Intel Z370.

Кроме слотов PCI Express, на плате есть три разъема M.2, реализованные через чипсет. Один разъем с ключом Key-E предназначен для Wi-Fi-модуля c типоразмером 2230 (приобретается отдельно).

Остальные два разъема M.2 имеют ключ Key-M и предназначены для SSD-накопителей с интерфейсом PCIe 3.0 x4 или SATA 6 Гбит/с. Разъем M.2_1 поддерживают накопители типоразмера 2230/2242/2260/2280, а разъем M.2_2 — накопители типоразмера 2242/2260/2280/22110.

Видеоразъемы

Поскольку процессоры Coffee Lake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы HDMI 1.4, DVI-D и D-Sub. Зачем нужен устаревший выход VGA с разъемом D-Sub (тем более, что современная конфигурация процессора и чипсета не поддерживает VGA-видеовыход, и для его реализации на плате используется чип Realtek RTD2166), не очень понятно.

SATA-порты

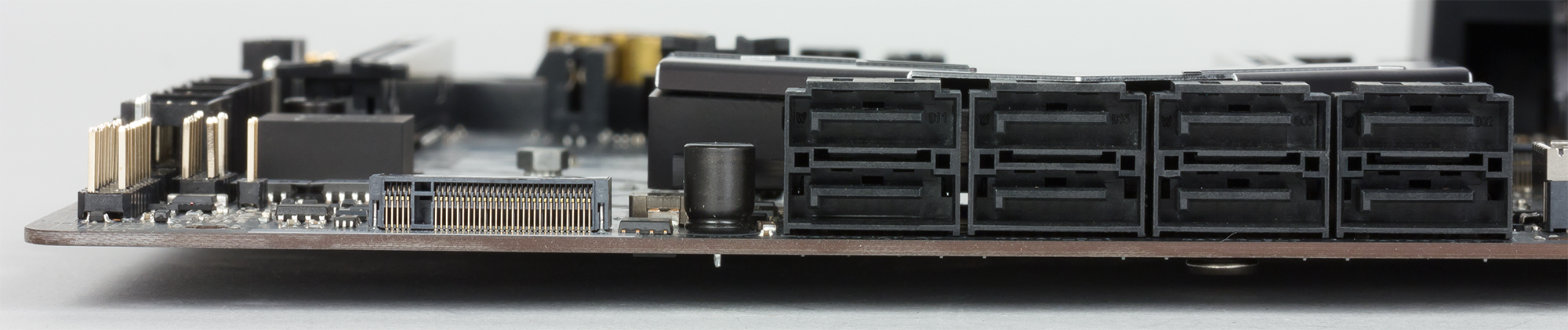

Для подключения накопителей или оптических приводов на плате предусмотрено восемь портов SATA 6 Гбит/с. Шесть портов реализованы на базе интегрированного в чипсет Intel Z370 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

Еще два порта SATA 6 Гбит/с реализованы на базе SATA-контроллера ASMedia ASM1061.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено восемь портов USB 3.0, шесть портов USB 2.0 и три порта USB 3.1.

Все порты USB 2.0 и шесть портов USB 3.0 реализованы непосредственно через чипсет Intel Z370. Четыре порта USB 3.0 выведены на заднюю панель платы. Для подключения еще шести портов USB 2.0 и двух портов USB 3.0 на плате имеется три разъема USB 2.0 (по два порта на разъем) и один разъем USB 3.0.

Еще один чипсетный порт USB 3.0 используется для подключения хаба USB 3.0 ASMedia ASM1074, на базе которого реализованы один разъем для подключения двух портов USB 3.0 и один разъем вертикального типа для подключения фронтального порта USB 3.0 (Type-C).

Два порта USB 3.1, выведенные на заднюю панель платы, реализованы на базе контроллера ASMedia ASM3142, который подключается к чипсету по двум линиям PCIe 3.0. Причем один порт имеет разъем Type-A, а другой порт — разъем Type-C.

На плате имеется и разъем вертикального типа для подключения фронтального порта USB 3.1, который реализован на базе еще одного контроллера ASMedia ASM3142.

Сетевой интерфейс

Для подключения к сети на плате ASRock Fatal1ty Z370 Gaming K6 предусмотрено два сетевых гигабитных интерфейсов. Один интерфейс реализован на базе контроллера Intel i211AT, а второй — на базе контроллера PHY-уровня Intel i219-V.

Как это работает

Чипсет Intel Z370 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть портов строго фиксирована, но есть HSIO-порты, которые могут конфигурироваться как USB 3.0 или PCIe 3.0, SATA или PCIe 3.0. Причем всего может быть не более 10 портов USB 3.0, не более 6 портов SATA и не более 24 портов PCIe 3.0.

А теперь посмотрим, как все это реализовано в варианте платы ASRock Fatal1ty Z370 Gaming K6.

Через чипсет на плате реализованы: слот PCI Express 3.0 x4, три слота PCI Express 3.0 x1, два разъема M.2 для SSD-накопителей, разъем M.2 для Wi-Fi-модуля, два гигабитных сетевых контроллера, контроллер ASMedia ASM3142 и контроллер ASMedia ASM1061.

Все это в совокупности требует 21 порт PCIe 3.0. Кроме того, задействуется еще шесть портов SATA и семь портов USB 3.0, а это еще 13 HSIO-портов. То есть всего получается более 30 HSIO-портов. И это мы еще не учли, что два разъема M.2 для SSD-накопителей могут работать в SATA-режиме, поэтому разъемы M.2 разделяются с SATA-портами.

Разъем M.2_1 разделяется с портами SATA#0 и SATA#1 следующим образом. Два HSIO-порта чипсета могут конфигурироваться либо как два порта SATA (SATA#0, SATA#1), либо как два порта PCIe 3.0. Если эти порты конфигурируются как два порта PCIe 3.0, то в совокупности с еще двумя чипсетными портами PCIe 3.0 получаем четыре порта PCIe 3.0, которые используются для разъема M.2_1 в режиме PCIe. Если же задействуются порты SATA#0 и SATA#1 (то есть два HSIO-порта чипсета конфигурируются как два порта SATA), то разъем M.2_1 доступен только в режиме PCIe 3.0 x2.

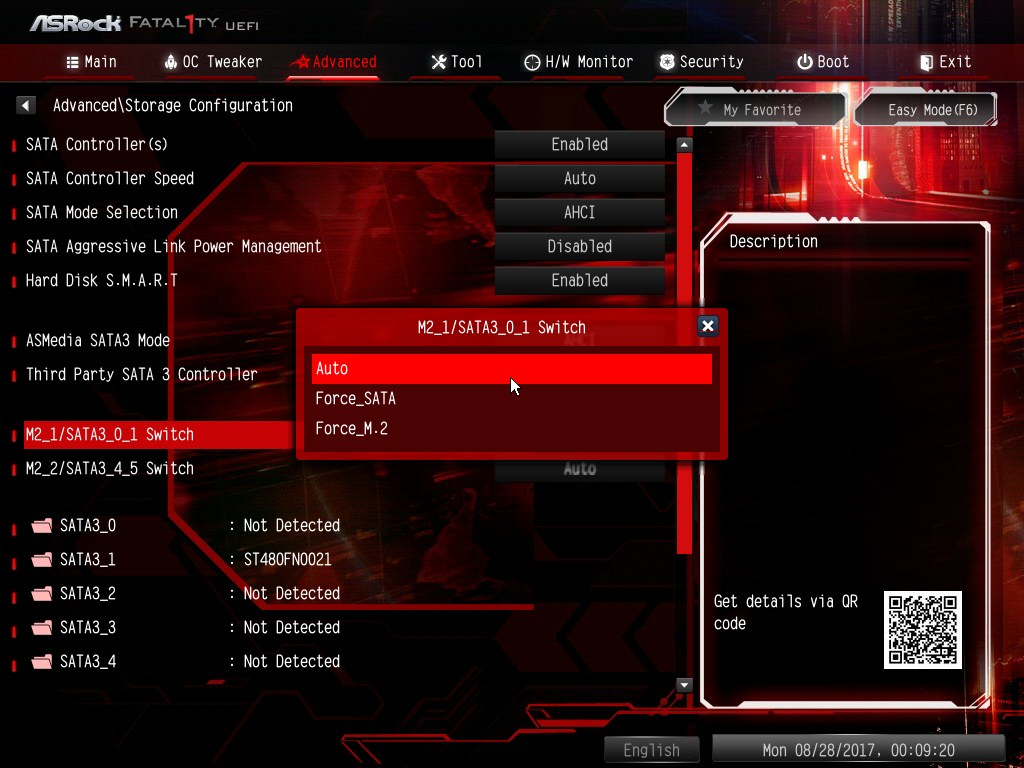

Режим работы портов SATA#0 и SATA#1 и разъема M.2_1 задается в настройках UEFI BIOS.

Аналогичным образом разъем M.2_2 разделяется с портами SATA#4 и SATA#5.

В результате получаем, что требуется только 30 HSIO-портов чипсета: 17 PCIe 3.0, 7 USB 3.0 и 2 SATA. Еще четыре порта могут конфигурироваться либо как порты PCIe 3.0, либо как порты SATA.

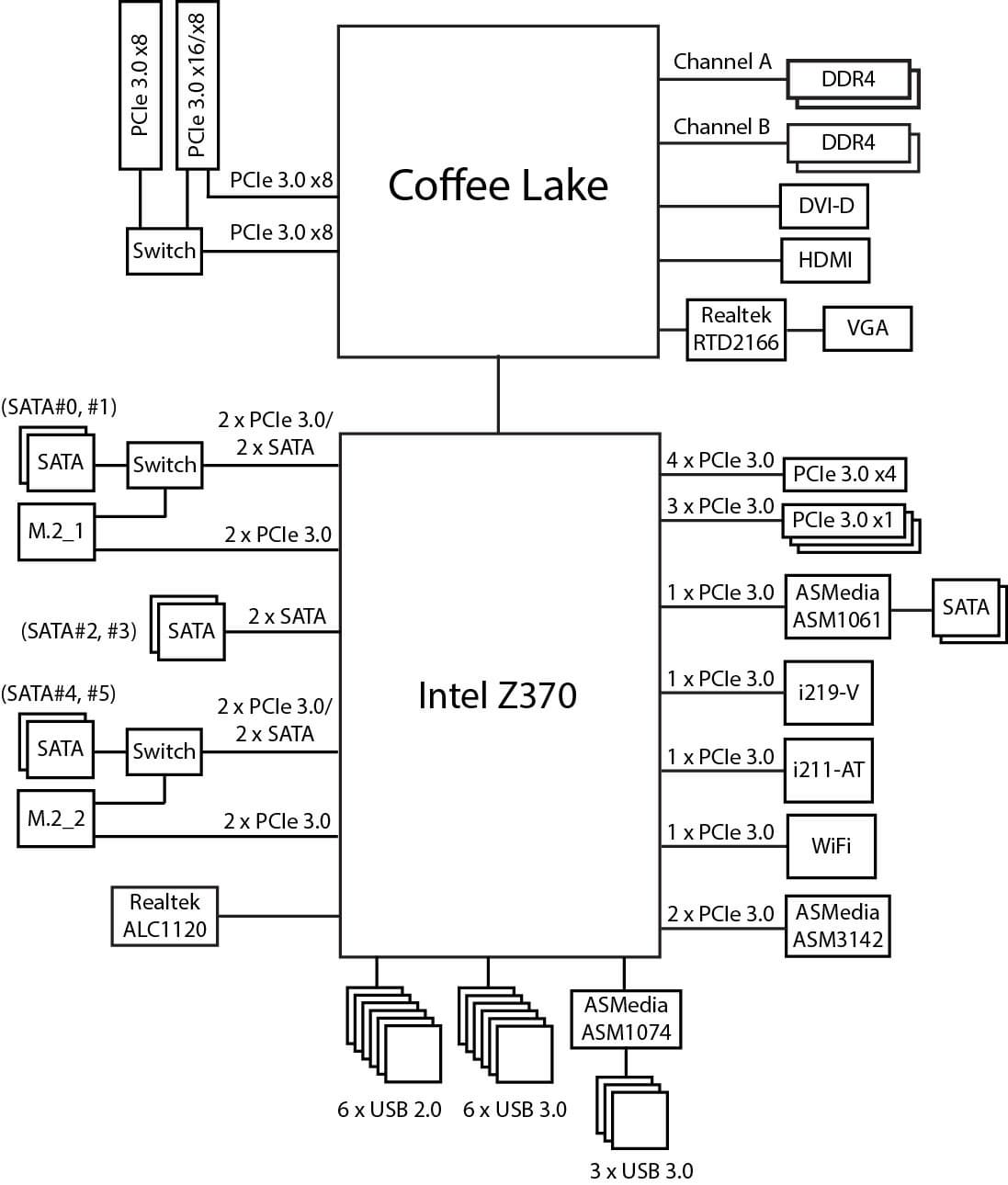

Блок-схема платы ASRock Fatal1ty Z370 Gaming K6 показана на рисунке.

Дополнительные особенности

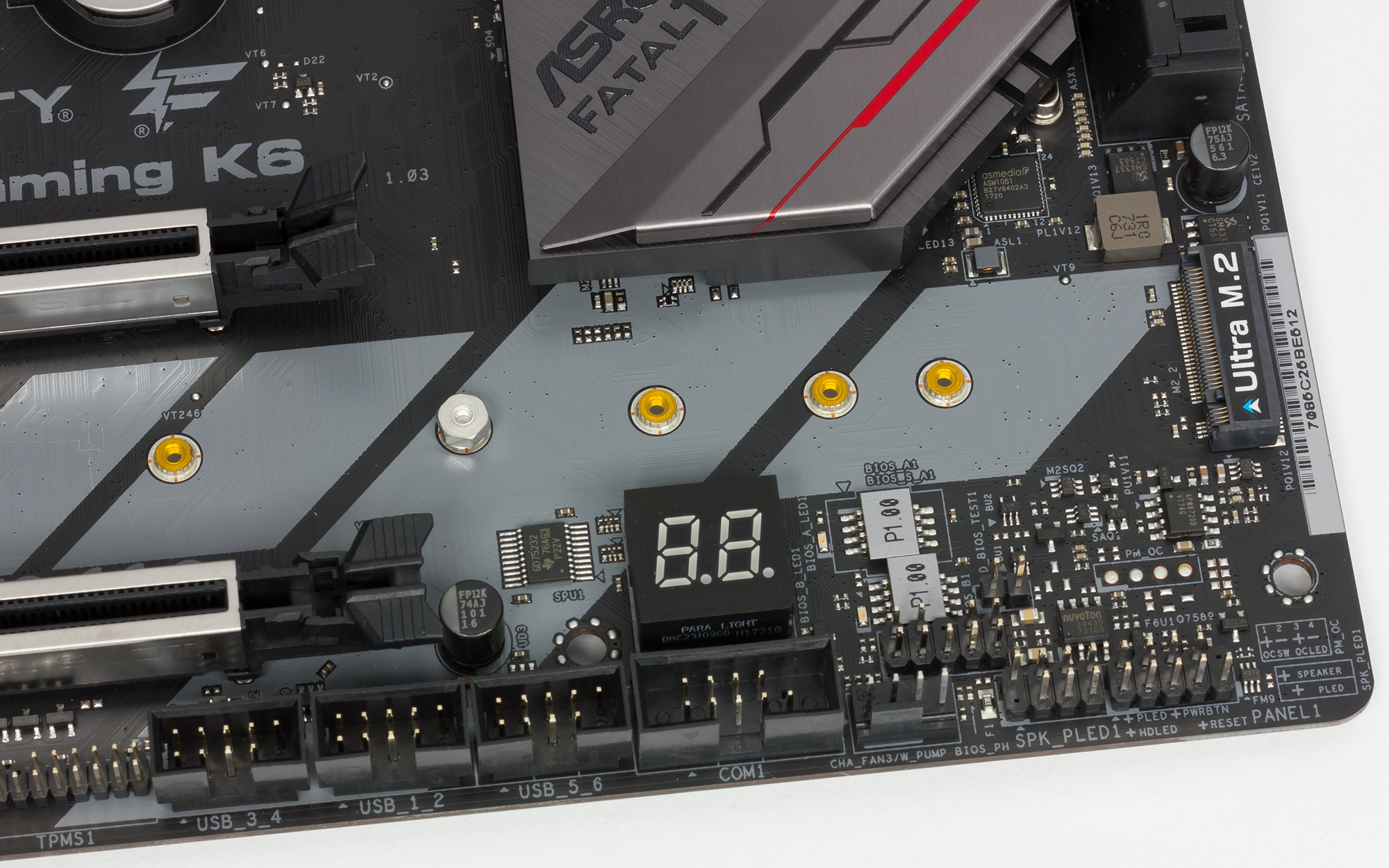

Если говорить о дополнительных особенностях, то на плате ASRock Fatal1ty Z370 Gaming K6 есть индикатор POST-кодов, который здесь называется Dr. Debug.

Кроме того, есть кнопки включения и перезагрузки.

Есть также переключатель тумблерного типа XMP Button, который позволяет активировать XMP-профиль памяти.

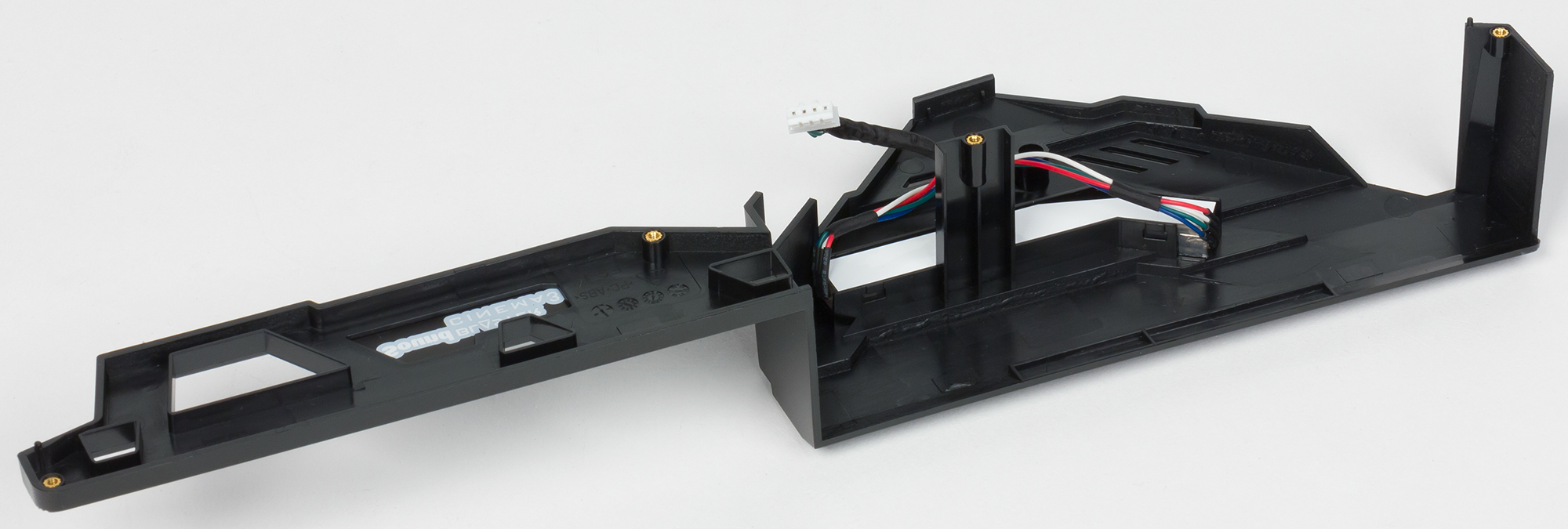

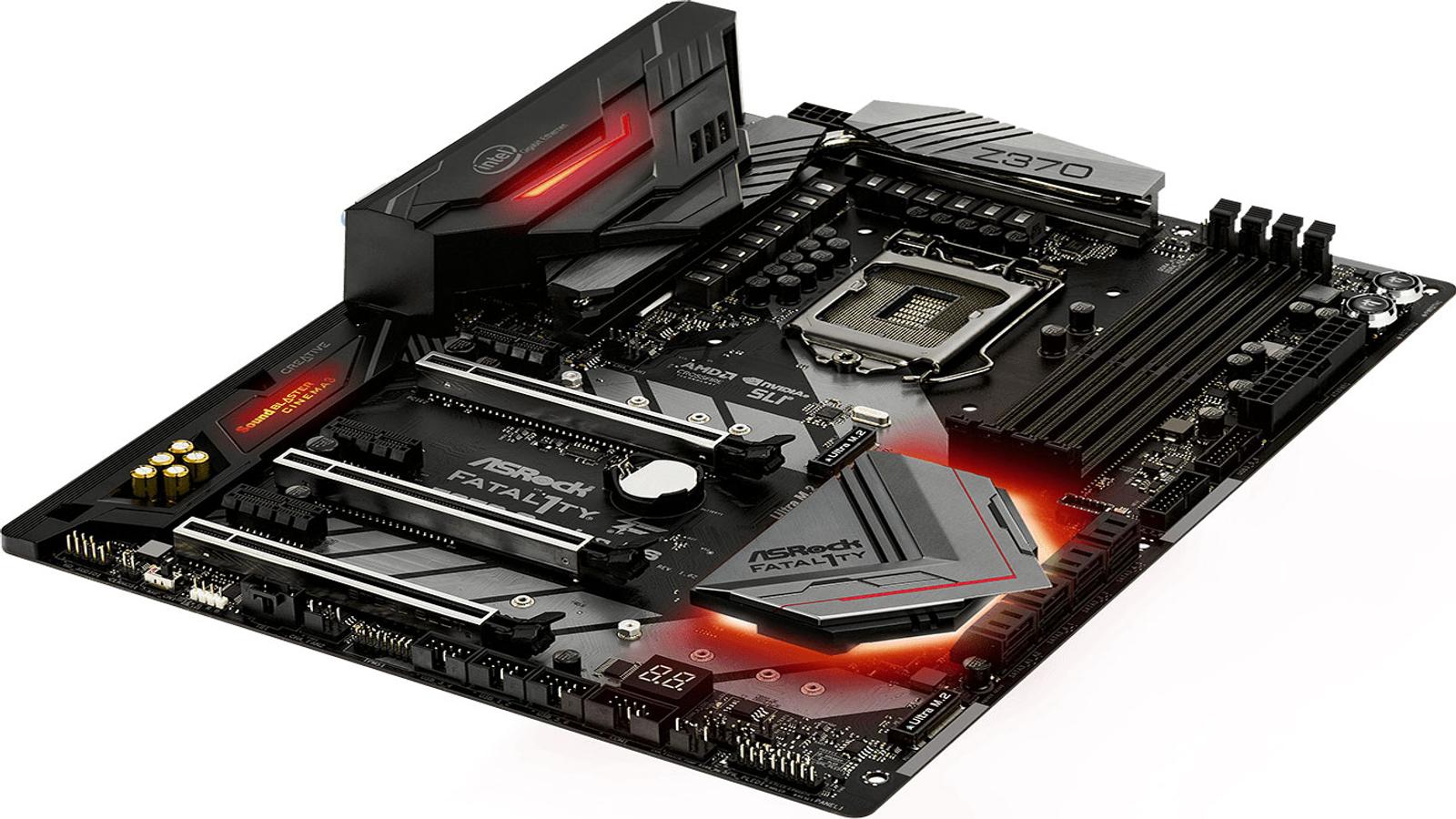

Следующая дополнительная особенность платы — это реализация RGB-подсветки, без которой сегодня не обходится ни одна игровая плата топового сегмента. У ASRock Fatal1ty Z370 Gaming K6 подсвечивается кожух задней панели разъемов. Хотя, возможно, термин «подсвечивается» здесь не совсем уместен: просто на кожухе панели разъемов сверху имеется небольшая полупрозрачная полоска, которая светится.

Далее, аудиотракт на плате также закрыт пластиковым кожухом, в котором сделана полупрозрачная надпись Sound Blaster Cinema 3. Эта надпись также подсвечивается.

Под выступающими частями радиатора чипсета есть несколько светодиодов, которые создают рассеянную подсветку платы вблизи чипсета.

Вот, собственно, и все. Можно также отметить, что подсвечиваются кнопки питания и перезагрузки, но их подсветка неуправляемая и статичная. Эти кнопки просто подсвечиваются красным цветом.

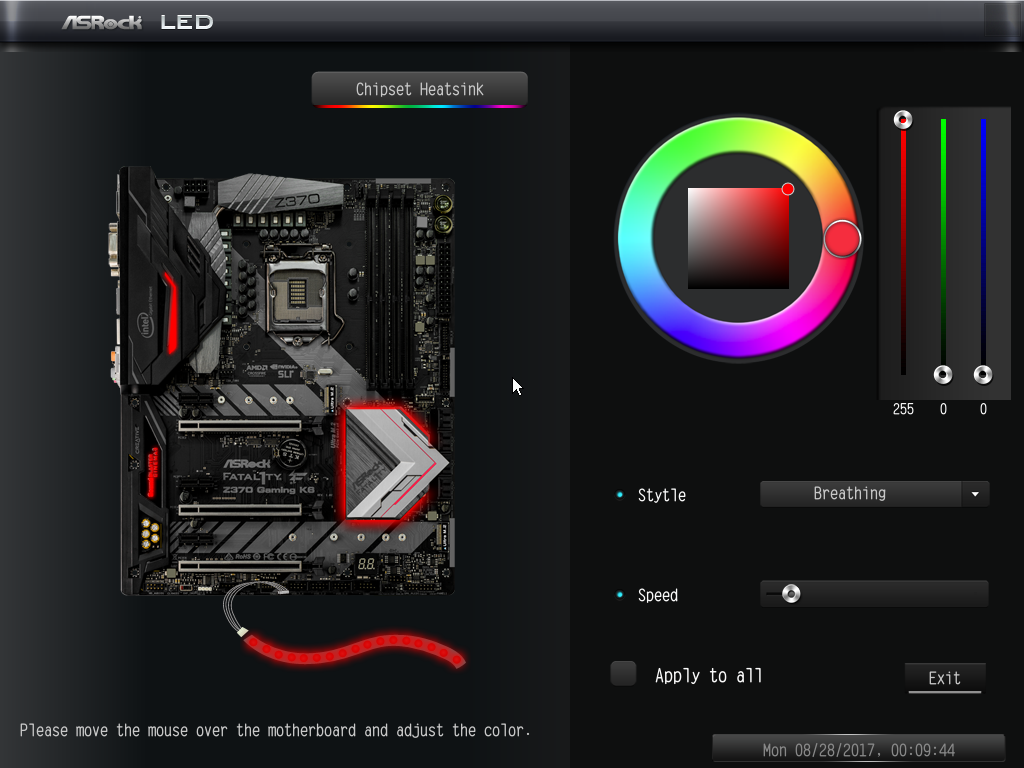

Управлять подсветкой можно в UEFI BIOS Setup. Есть возможность настраивать подсветку каждой зоны в отдельности, то есть выбирать цвет и эффект подсветки.

Кроме того, на плате имеется четырехконтактный (12V/G/R/B) разъем для подключения светодиодной ленты типа 5050 с напряжением питания 12 В (длиной не более 2 м). Эта лента также управляется через UEFI BIOS Setup.

Система питания

Как и большинство плат, модель ASRock Fatal1ty Z370 Gaming K6 имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

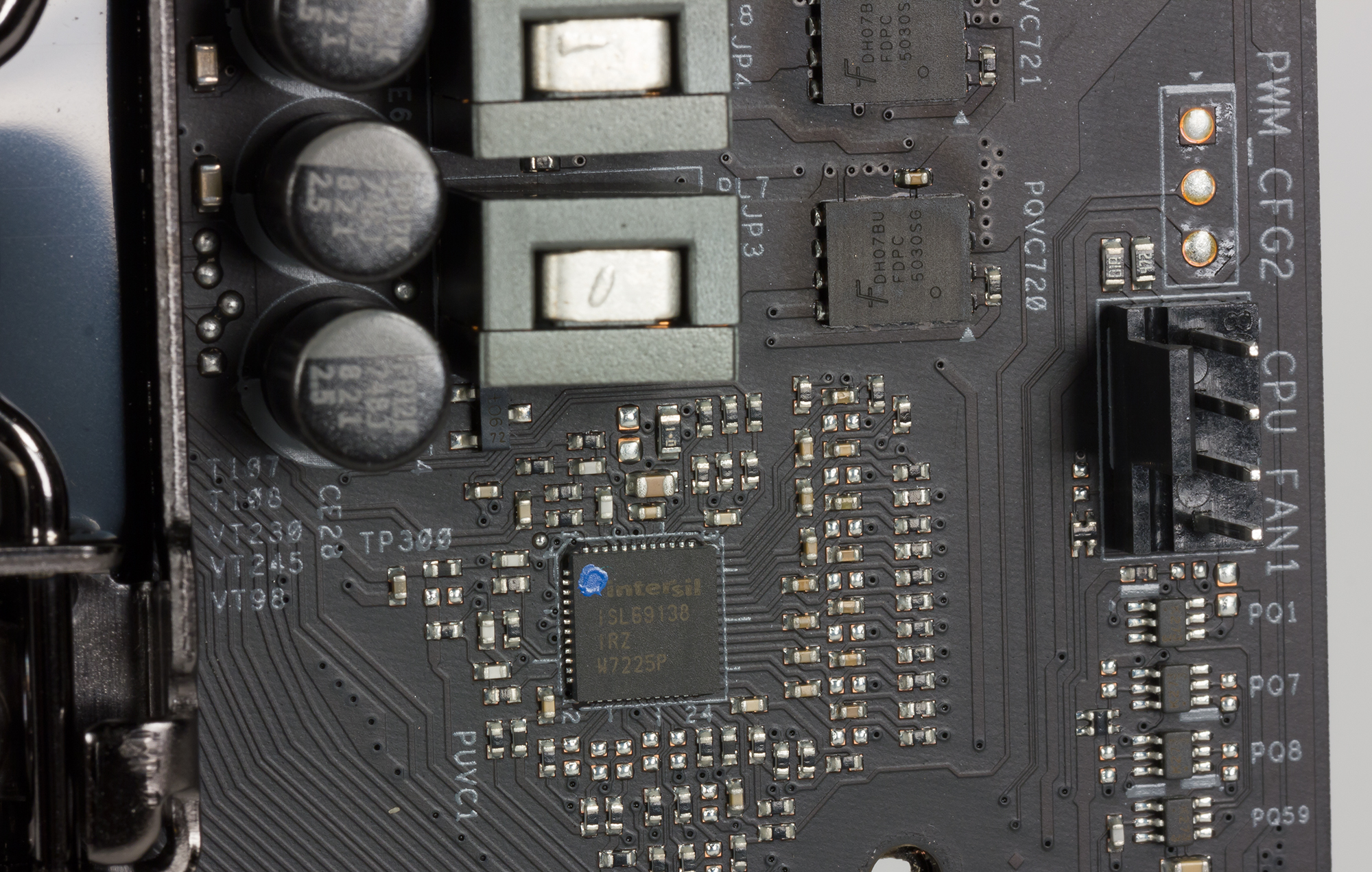

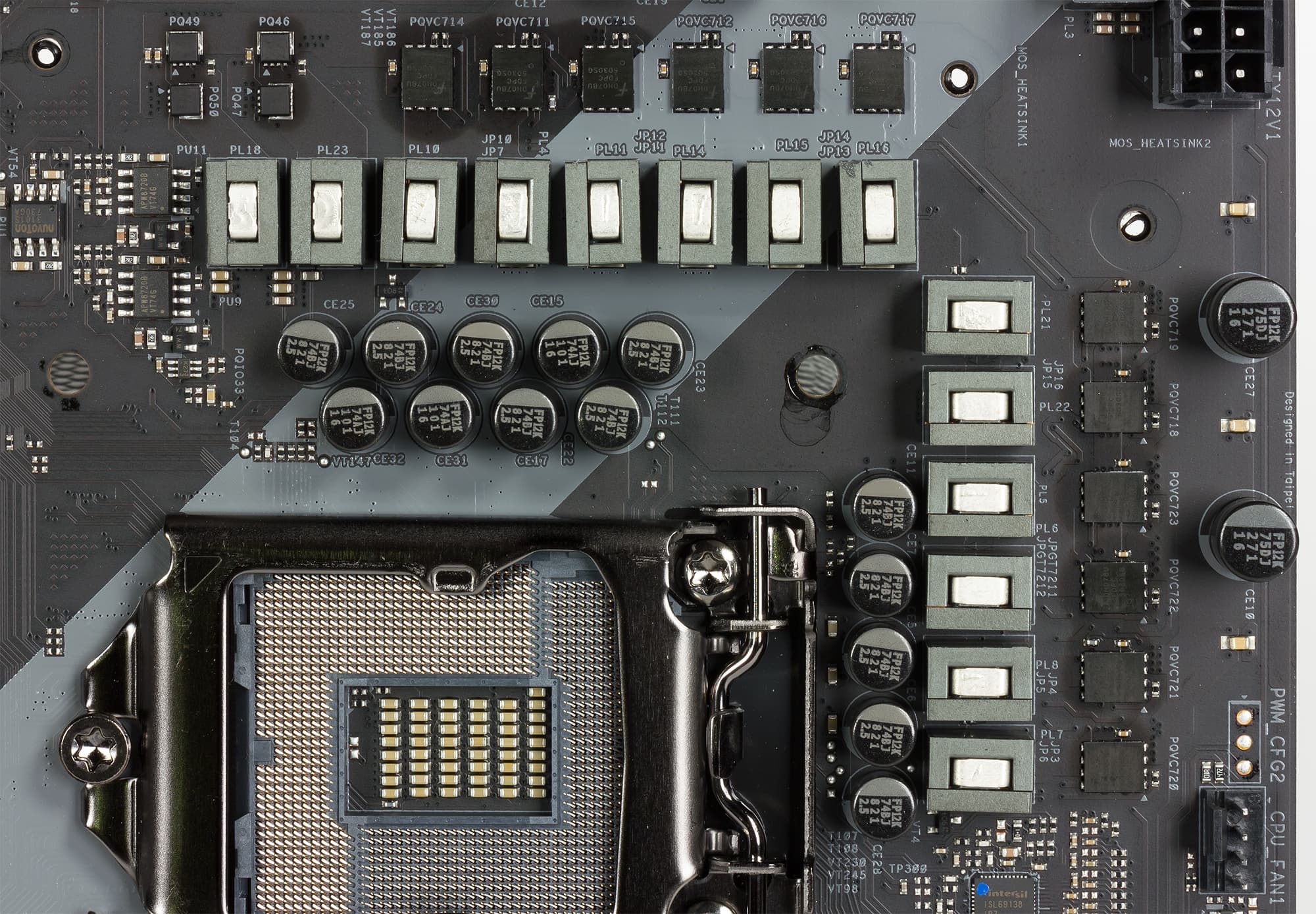

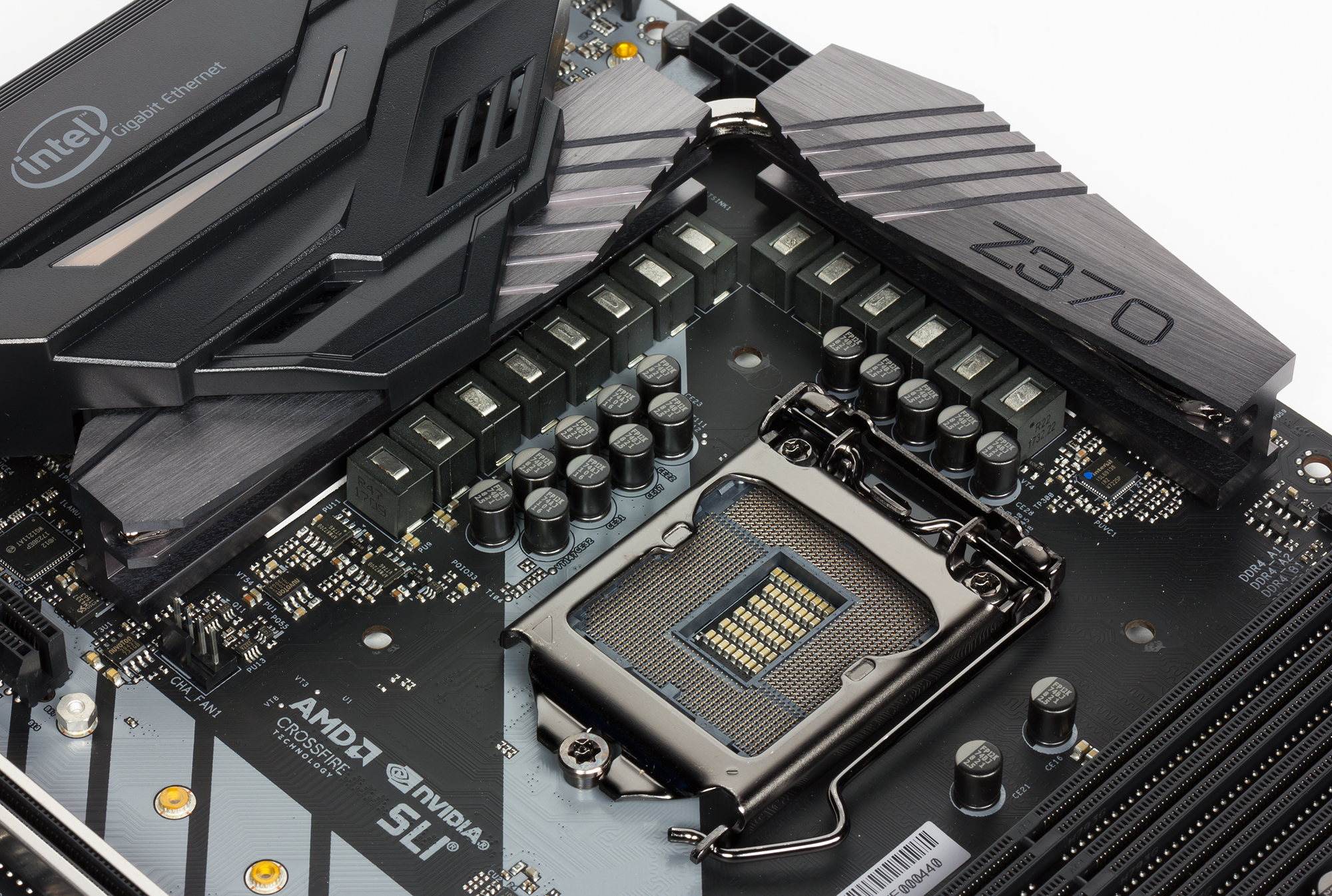

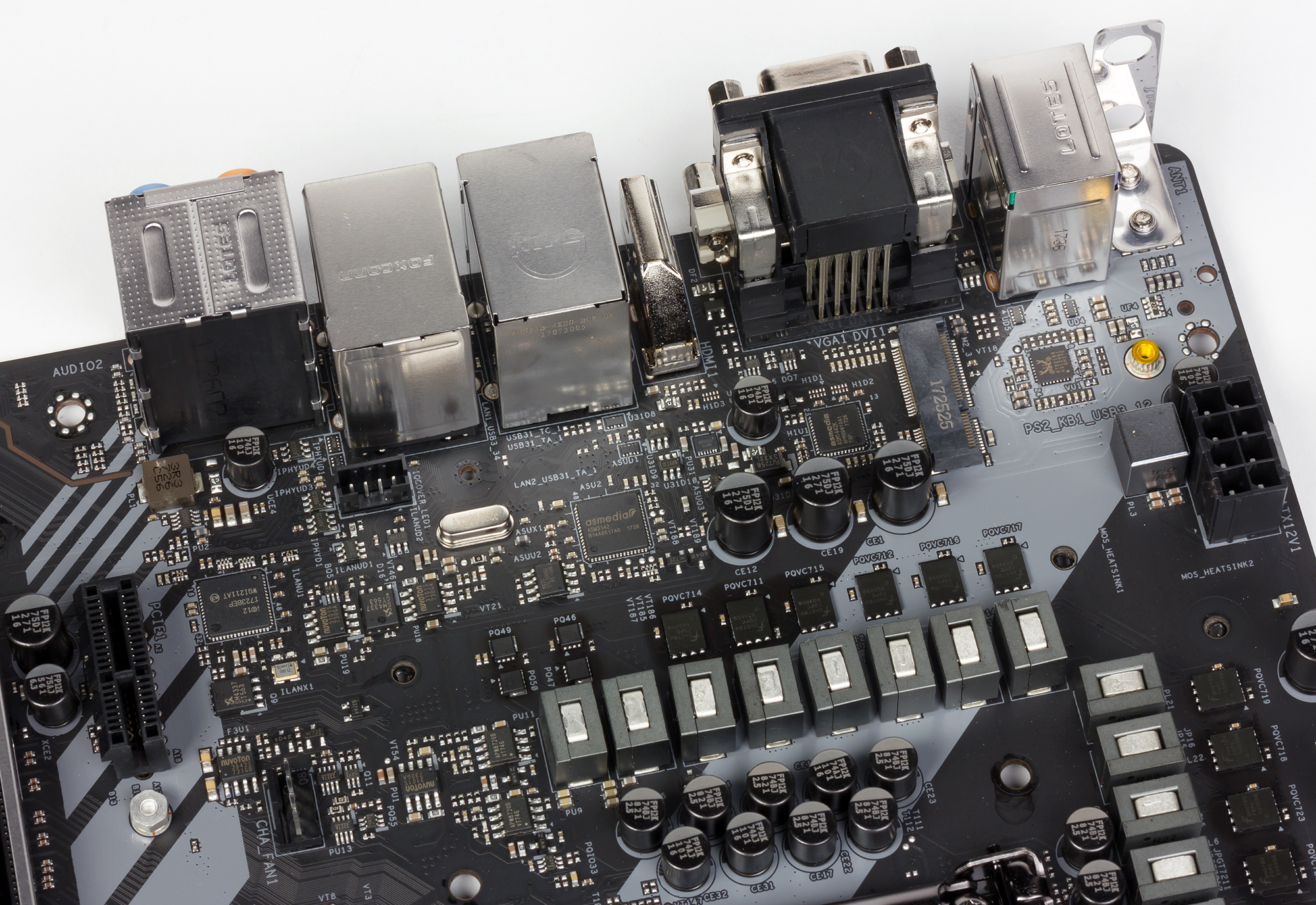

Регулятор напряжения питания процессора на плате 12-канальный и управляется PWM-контроллером Intersil ISL69138. Этот контроллер имеет два выхода, а общее количество фаз (на два выхода) не превышает семи, то есть X+Y ≤ 7.

В каналах питания используются чипы FDPC5030SG компании Fairchild (теперь On Semiconductor).

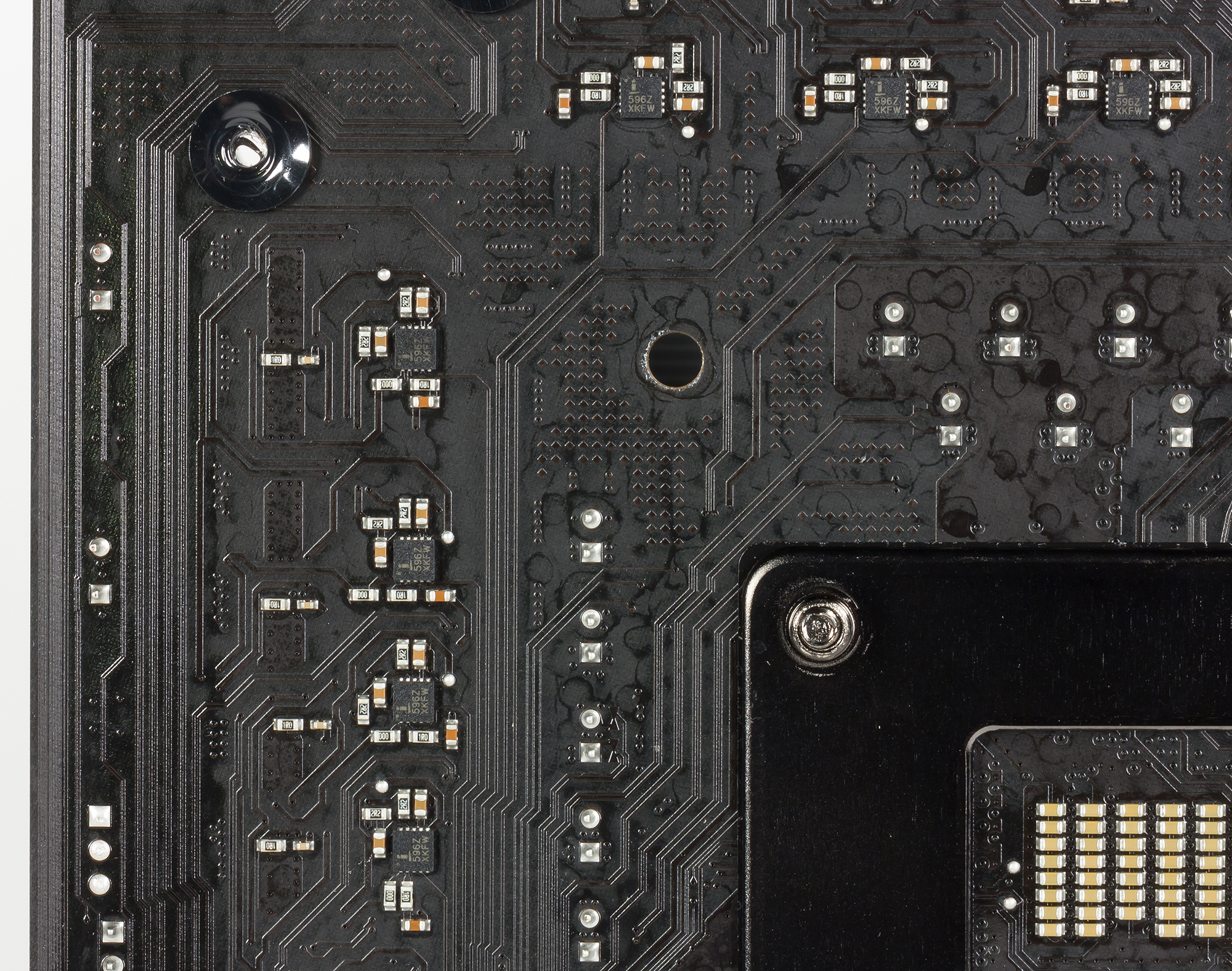

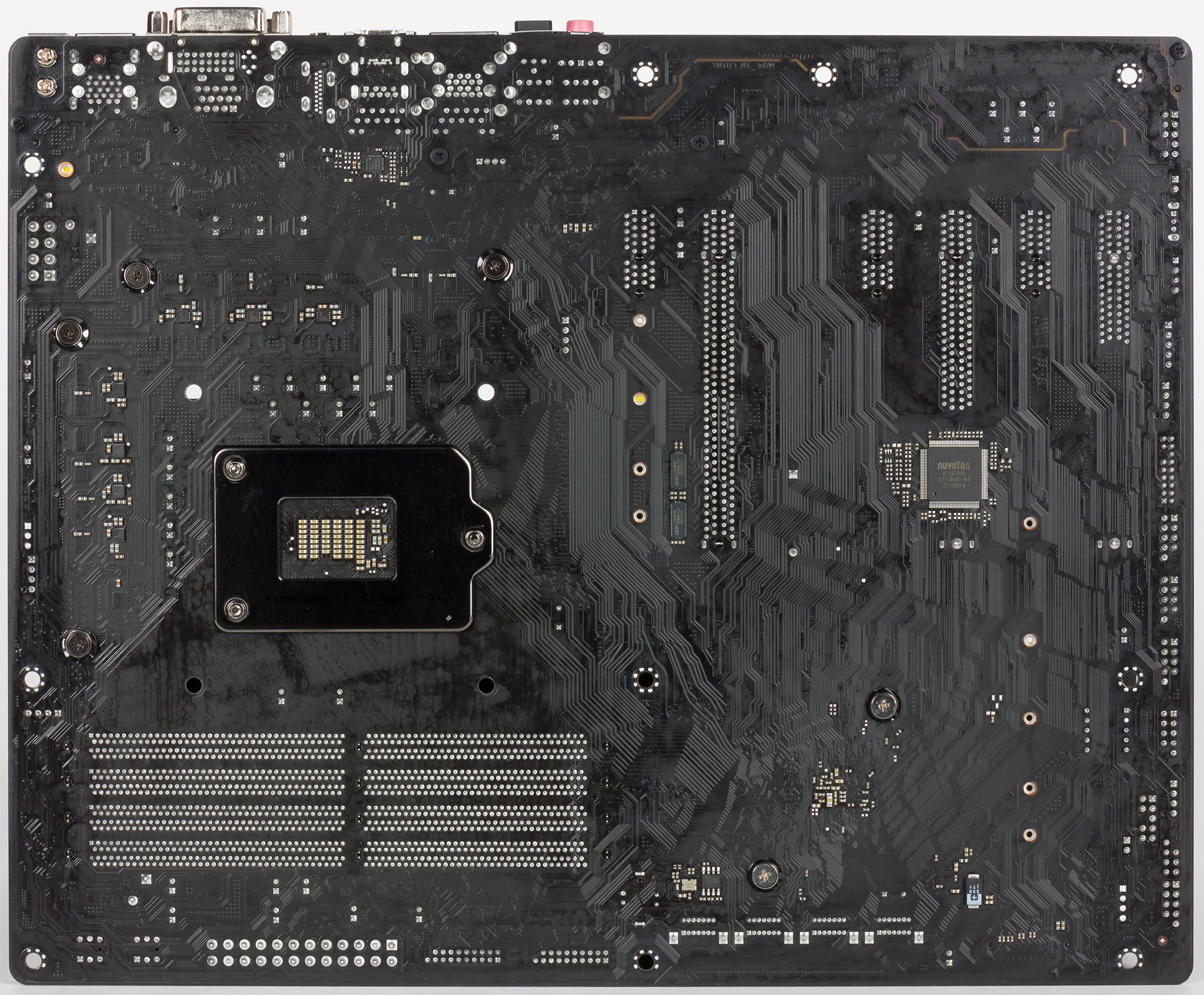

Часть MOSFET-драйверов Intersil ISL6596 расположена с обратной стороны платы.

Система охлаждения

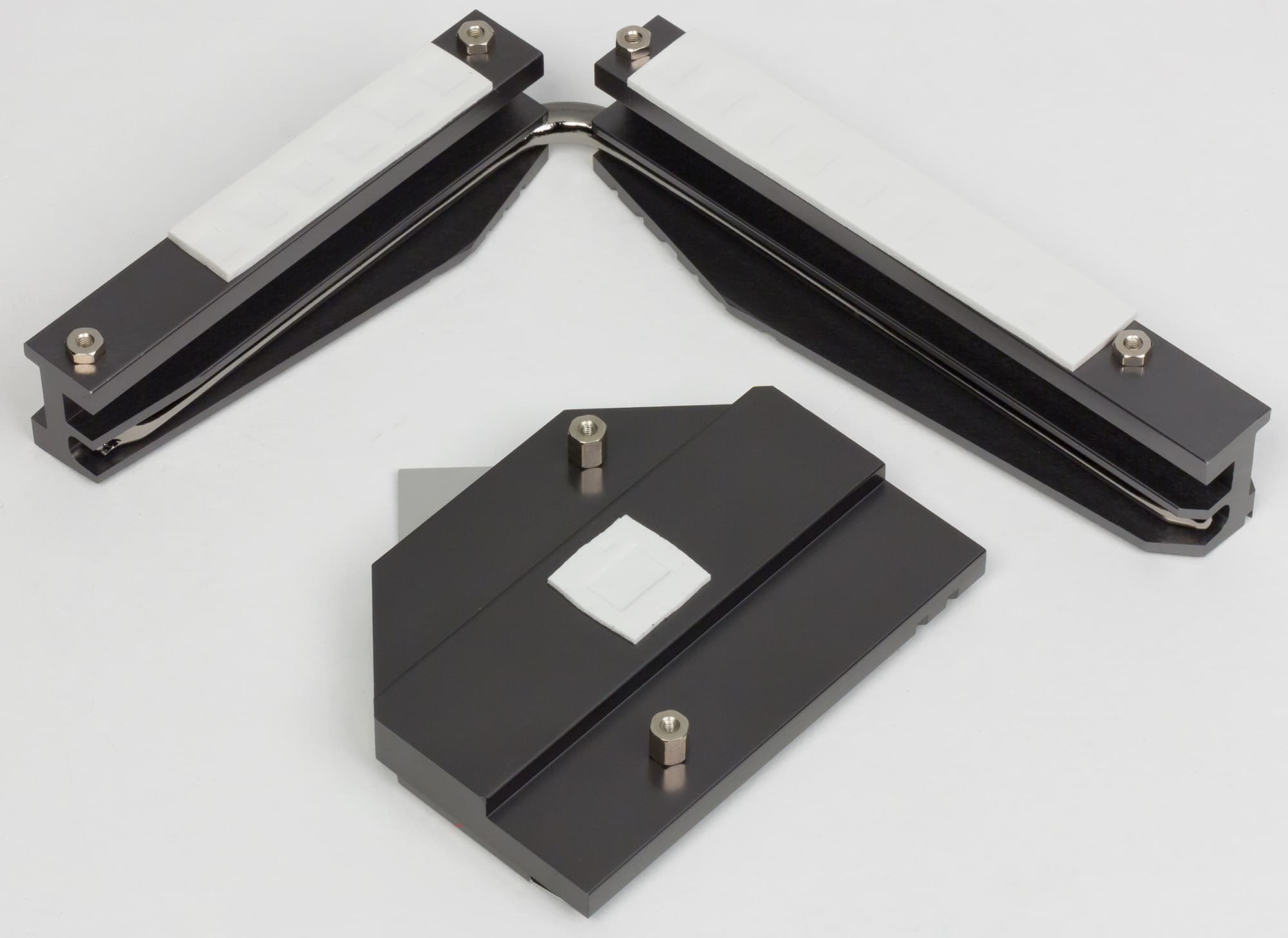

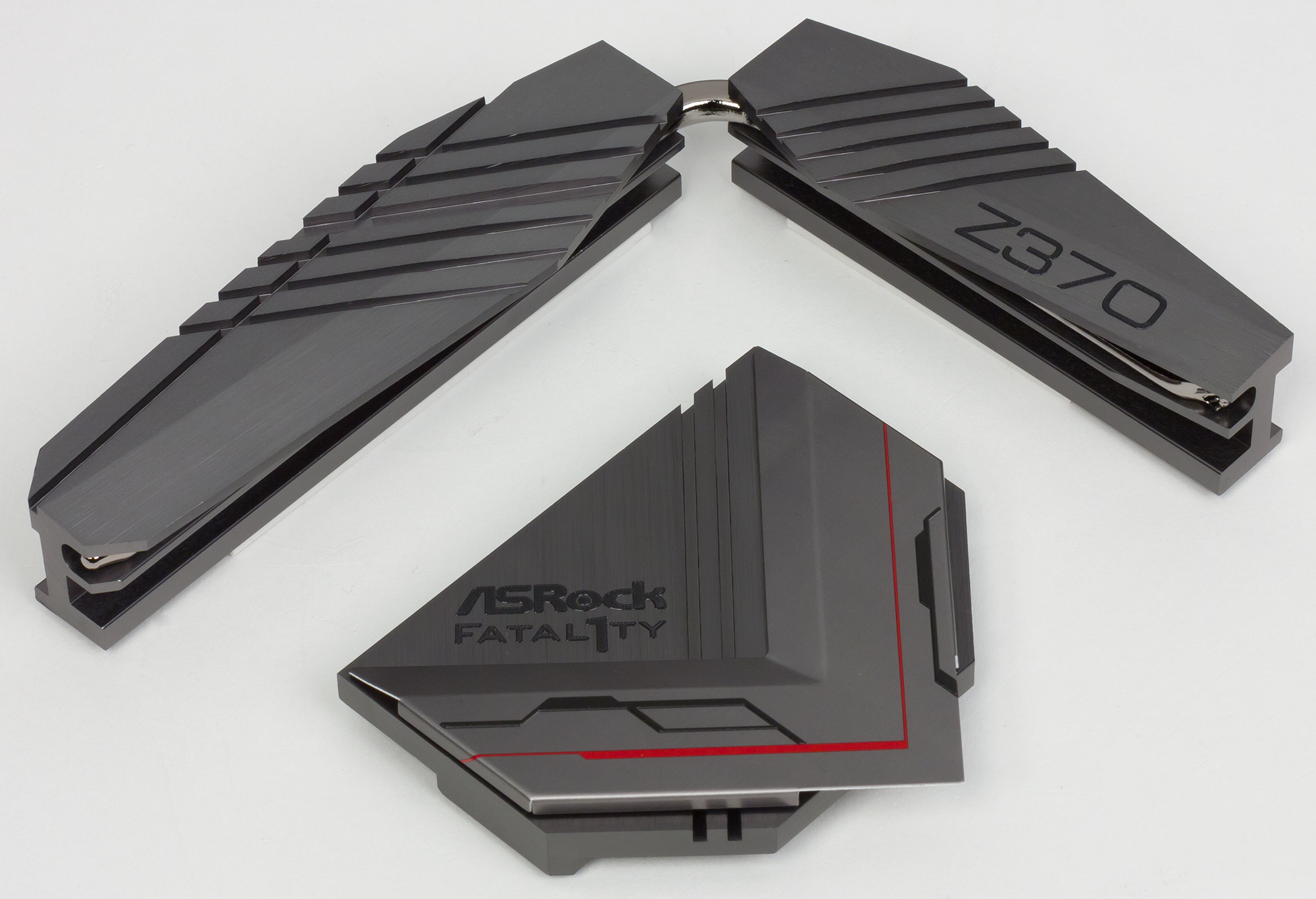

Система охлаждения платы ASRock Fatal1ty Z370 Gaming K6 состоит из трех радиаторов. Два радиатора связаны тепловой трубкой и расположены по двум смежным сторонам процессорного разъема. Они предназначены для отвода тепла от MOSFET-транзисторов регулятора напряжения питания процессора. Еще один радиатор предназначен для охлаждения чипсета.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов. Два разъема предназначены для кулера процессора, а еще три — для дополнительных корпусных вентиляторов. Один разъем для кулера процессора и один разъем для корпусного вентилятора могут использоваться для подключения помпы СВО.

Аудиоподсистема

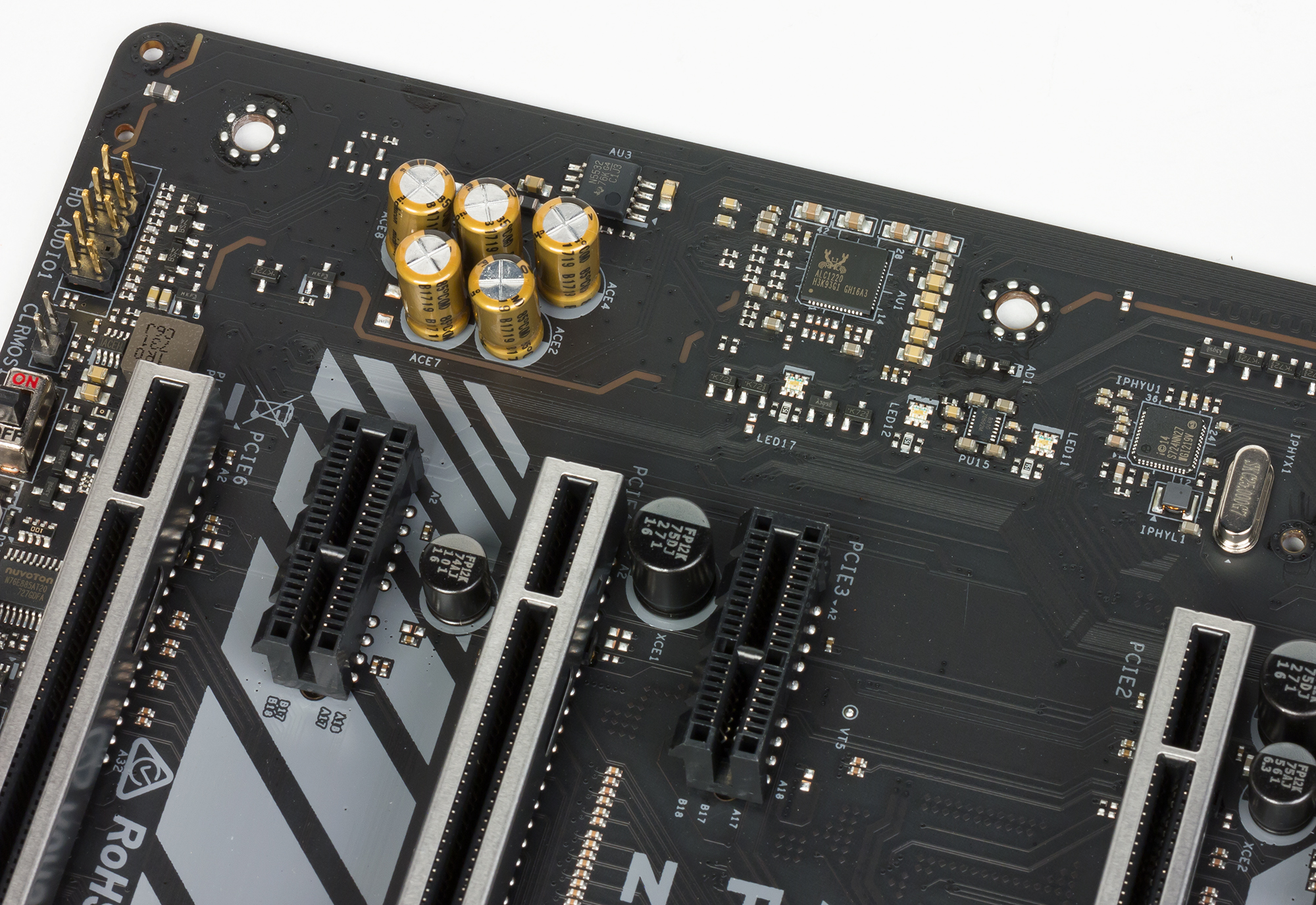

Аудиоподсистема платы ASRock Fatal1ty Z370 Gaming K6 основана на кодеке Realtek ALC1220 и изолирована на уровне слоев PCB от прочих компонентов платы. Ее компоненты выделены в отдельную зону.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате ASRock Fatal1ty Z370 Gaming K6 получил оценку «Отлично».

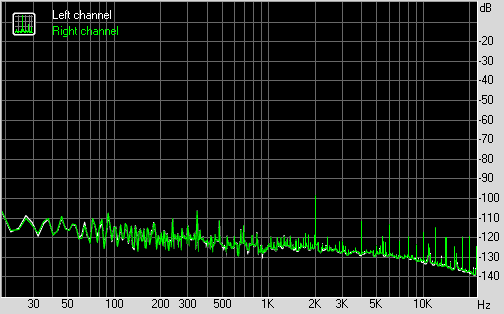

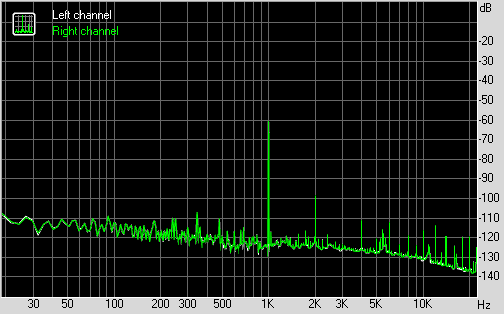

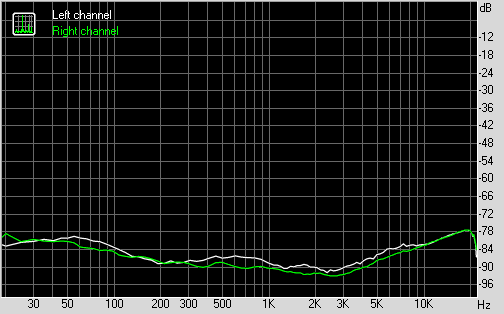

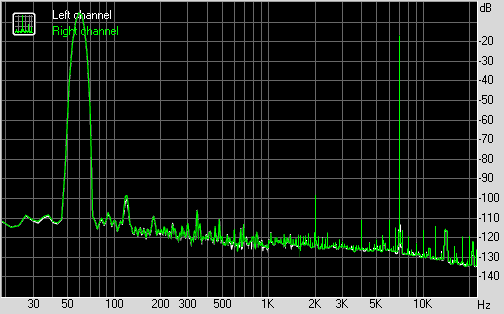

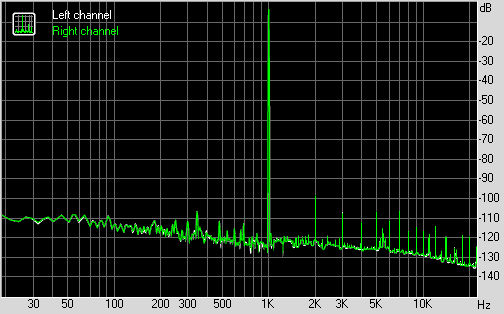

Результаты тестирования в RightMark Audio Analyzer 6.3.0

UEFI BIOS

Программа настройки UEFI BIOS на плате ASRock Fatal1ty Z370 Gaming K6 вполне типичная (собственно, другого и быть не может), по возможностям и интерфейсу она не отличается от того, что мы видели у других плат ASRock.

Выводы

Плату ASRock Fatal1ty Z370 Gaming K6 вполне можно отнести к категории стандартных решений на чипсете Intel Z370. Это своего рода классический вариант на чипсете Intel Z370 без чрезмерных излишеств и наворотов. Стоимость платы тоже классическая — порядка 13 тысяч рублей на момент публикации обзора.

В принципе, плата очень неплохая. Единственное, что немного смущает, это наличие морально устаревшего разъема D-Sub. Он, конечно, не мешает, но хотелось бы, чтобы вместо него был разъем DisplayPort. С другой стороны, если уж плата позиционируется как игровая, то реализация видеовыходов процессорного графического ядра — это вообще излишество.
